Содержание

Резьба метрическая с крупным шагом по ГОСТ

Резьба метрическая с крупным шагом по ГОСТ 9150-81 и мелкие шаги по ГОСТ 8724-81, мм  [c.73]

Ниже приведены размеры резьбы метрической с крупными шагами по ГОСТ 9150-59 (табл. 8) для диаметров от 1 до 68 мм.  [c.79]

Резьба метрическая с крупным шагом (по ГОСТу 9150—59)  [c.387]


Резьба метрическая с крупным шагом (по ГОСТу 9150—59) Основные размеры (в мм)  [c.491]

Резьба метрическая для диаметров от 1 до 88 мм с крупным шагом (по ГОСТу 9150 — 59)  [c.402]

Резьба метрическая с крупным шагом для диаметров от 1 до 68 мм (по ГОСТ 9150—59) и отверстия под нарезание резьбы, мм  [c.218]

I. Основные размеры (мм) метрической резьбы с крупным шагом по ГОСТ 24705—81 (СТ СЭВ 182—75)  [c.144]

Если по расчету на прочность найден диаметр dj = 48,35 мм, то, выбрав по табл. 2, например, метрическую резьбу с крупным шагом (по ГОСТ 9150—59) и округляя в большую сторону до стандартного размера значение (которое в данном случае будет /j =50,046), по справочнику или по табл. 6 для этой резьбы определяем номинальный диаметр М56. Шаг S = 5,5 = 52,428 F = 18,950 см — площадь поперечного сечения. Приняв болт с основной метрической резьбой М56, все остальные его размеры (высоту головки Л, длину I, )азмер под ключ и т. д.) находим в зависимости от принятого стандарта. Размеры гайки находим по стандартам, перечисленным в табл. 5.  

[c.117]

После расчета болта по одной из формул (100—103), (111), (112) и (114) окончательно внутренний диаметр резьбы fif, и наружный диаметр резьбы болта d принимаются по ГОСТу. В табл. 28 даны значения й , и для метрической резьбы с крупным шагом по ГОСТ 9150—59.  [c.61]

Основные размеры метрической резьбы с крупным шагом по ГОСТ 9150—59  [c.62]

Для метрической резьбы с крупным шагом по ГОСТу 8724-58 диаметром 24—52 мм  

[c. 612]

Примечания 1. Резьба метрическая с крупным шагом принимается по ГОСТ 9150—59 допуски по 2-му классу точности по ГОСТ 9253—59. Форма впадины резьбы должна быть закругленной. Прн накатке диаметр гладкой части шпильки должен быть в пределах среднего диаметра резьбы. Если резьба образуется нарезкой, диаметр гладкой части шпильки должен выполняться по размерам и с отклонением наружного диаметра резьбы. Резьба должна быть чистой, без заусенцев и сорванных ниток.  [c.757]

Стандартные болты различают по характеру обработки поверхностей, размерам, конструкции стержня и головки. По степени точности (чистоте обработки) поверхностей болты изготовляют нормальной и повышенной точности. На всех стандартных болтах применяют метрическую резьбу с крупным шагом (по ГОСТ 9150—59 ) и мелким шагом (по ГОСТ 8724—58). Для крепежных резьб установлено три класса точности 2, 2а и 3. Допуски метрических резьб с крупными и мелкими шагами для диаметров от 1 до 600 мм регламентируются ГОСТ 9253—59. Для резьбовых соединений ответственного назначения, при наличии вибрации и динамических нагрузок, а также при значительной длине свинчивания рекомендуется применять 1-й класс точности. Для резьбовых соединений повышенной точности при малом диаметре и малой длине свинчивания, в хрупких и недостаточно прочных материалах рекомендуется применять 2-й класс точности. З-й класс точности применяют для обычных крепежных соединений, а также в случаях отсутствия необходимости в особой точности их изготовления. При выборе шага резьбы крупные шаги следует предпочитать мелким и класс точности резьбы 3 —классам точ- ности 2 и 2а.  

[c.353]


Основные размеры метрических резьб с крупными шагами (по ГОСТ 9150-59)  [c.53]

Резьба на винтах должна быть метрическая с крупными и мелкими шагами по ГОСТ 8724-58. Если в заказе не указаны класс и степень точности, то резьба изготовляется с крупным шагом по 3-му классу точности.

Для винтов диаметром от 1 до 6 лл1 (ГОСТ 1492-58 винты для металла) применяют крупный шаг, для винтов диаметром от 8 до 42 мм — крупные и мелкие шаги.  [c.120]

Резьба метрическая с крупным шагом. Диаметры и шаги, мм (по ГОСТ 9000—73, ГОСТ 8724 — 58, СТСЭВ 181 —75)  [c.674]

Диаметры сверл (по ГОСТ 885—60) для обработки отверстий под нарезание метрических резьб с крупным шагом (по ГОСТ 9150 9)  [c.174]

Для метрических резьб с мелким шагом по ГОСТу 9253—59 принято 4 класса точности. Величины суммарного допуска на средний диаметр метрических резьб с крупными и с мелкими шагами приведены в табл. 77.  [c.488]

Короткие метчики с усиленным хвостовиком для метрической резьбы (крупные шаги) (по ГОСТ 3266-81 в ред. 1999 г.)  

[c.308]

На деталях из пластмасс можно получать наружную и внутреннюю резьбу различного профиля. Можно применять резьбу метрическую, дюймовую, трубную, цилиндрическую по ГОСТ 6357-52, коническую дюймовую по ГОСТ 6111-52 и др. Метрическая резьба на деталях диаметром 1—120 мм регламентирована ГОСТ 11709-66. Диаметры н шаги резьбы выбирают по ГОСТ 8724-58 1ю рекомендуется применять шаги 0,5, 0,75, 1,0 мм для диаметров резьбы соответственно свыше 16, 18, 36 мм. Основные резьбы с крупным и мелким шагом выбирают по ГОСТ 9150-59. Шаг резьбы выбирают в соответствии с приложением к ГОСТ 11709-66. Для термореактивных материалов с порошкообразным наполнителем наиболее прочной является резьба с шагом 1,5 мм. Резьбы с более крупными или меньшими шагами имеют меньшую прочность. На термопластичных материалах можно получить резьбу с любым шагом.  [c.87]

Резьба для стандартных болтов применяется метрическая по ГОСТу 9150—59 с крупным шагом и с мелким шагом по ГОСТу 8724—58.  

[c.149]

Резьба для стандартных гаек применяется метрическая по ГОСТу 9150—59 с крупными шагами и с мелкими шагами по ГОСТу 8724—58.  [c.186]

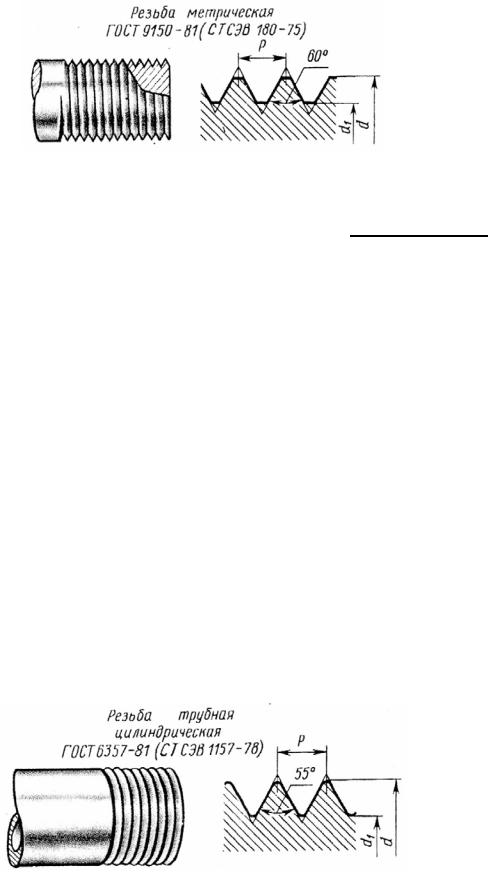

Метрические резьбы бывают с крупным и мелким шагом. Эти резьбы по профилю подобны, но для одних и тех же диаметров они имеют различные значения шага, а следовательно, и другие размеры профиля. Установлено три ряда диаметров метрической резьбы (ГОСТ 8724 — 8 ). При выборе диаметров резьб следует предпочитать первый ряд второму, а второй — третьему.  [c.188]

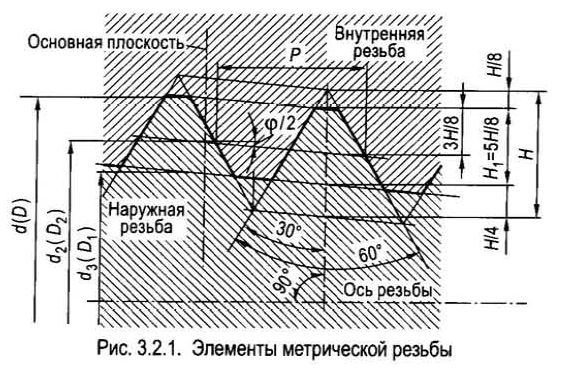

Метрическая резьба (см. рис. 1). Обозначения d и D с/, и Dj и >2 — наружный, внутренний и средний диаметры соответственно балта и гайки Р — шаг Н — высота исходного профиля Hi — рабочая высота профиля а — угол профиля. Основные размеры для d = = 1-J-6000 мм определяют по ГОСТ 8724—58 (табл. 1) и ГОСТ 91М—59 различают метрическую резьбу с крупным шагом для d = l+68 мм (табл. 2) и мелким (табл. 3).  

[c.272]

В табл. 77 приведены допуски для метрических резьб диаметром от 0,25 до 0,9 лгж, используемых в приборостроении по всем параметрам резьбы установлен один класс точности. Для метрических резьб диаметром от 1 до 600 лш с крупным шагом по ГОСТу 9253—59 устаповлеио три класса точности 1 2 и 3.  [c.488]

По ГОСТ 9740—62 круглые плашки общего назначения изготовляются для следующи.х резьб метрических с крупным шагом М1—М68 метрических с мелким шагом М1Х0,2—.М135Х6 дюймовых 1/4—2″ трубных 1/8—РУа”- Они должны обеспечить нарезания резьб 2-го класса точности.  [c.175]

Для метрической резьбы с крупным шагом по ГОСТу 8724-58 диаметром 6—24 ММ-, дюймовые — по ОСТу НКТП 1260 диаметром / —2″ метрические — по ОСТам НКТП 271, 272, 4120, 4121, 4122  

[c.612]

Резьба метрическая с крупным шагом для диаметров от 1 до Ь8мм (ПО ГОСТ 9150—59 и МН 5384—64)  [c.337]

Гаечные метчики изготовляют по ГОСТу 1604-60 для нарезания а) метрической резьбы с крупным шагом по ГОСТу 9150-59 б) метрической резьбы с мелким шагом по ГОСТу 9150-59 (табл. 65) и в) дюймовой резьбы по ОСТу НКТП 1260 (табл. 66).  [c.119]

В табл. 186 приведены предельные допускаемые нагрузки для наиболее часто применяемых диаметров внптов из стали 35 по ГОСТ 1050—60 с основ-но11 метрической резьбой с крупным шагом по ГОСТ 9150—59.  [c.237]


Для метрической резьбы с крупным шагом по ГОСТ 9150-59 и для дюймовой резьбы по ОСТ НКТП 1260 величины допусков среднего диаметра можно выразить в виде функции только шага резьбы. Для этих резьб устаиовлена  
[c.678]

Гайки для болтов фланцевых соединений всех типов фланцев тепловых сетей с Ру температурах теплоносителя до 300° С изготовляются из стали марок Ст. 3 или Ст. 4 по техническим условиям ГОСТ 1759-62, Резьба в гайках метрическая с крупным шагом, основная крепежная по классу точности 3. На поверхности резьбы вмятины и рванины не допускаются. На поверхности гаек трещины, плёны, заусенцы и несмываемая ржавчина не допускаются.  [c.65]

По ГОСТ 8724—-81 каждому номинальному размеру резьбы с крупным шагом соответствует несколько мелких шагов. Резьбы с мелким шагом применяются в топкостенны.х соединениях для увеличения их герметичности, для осуществления регулировки в приборах точной механики и оптики, с целью увеличения сопротивляемости деталей самоотвинчиванию. В случае, если диаметры и шаги резьб не могут удовлетворить функциональным и конструктивным требованиям, введен СТ СЭВ 183—75 Резьба метрическая для приборостроения . Если одному диаметру соответствует несколько значений шагов, то в первую очередь применяются большие шаги. Диаметры и шаги резьб, указанные в скобках, по возможности не применяются.  

[c.138]

ГОСТ ISO 965-5-2015 Основные нормы взаимозаменяемости. Резьбы метрические ИСО общего назначения. Допуски. Предельные размеры внутренних резьб, сопрягаемых с горячеоцинкованными наружными резьбами, соответствующими до нанесения покрытия полям допусков с основными отклонениями до h включительно

Текст ГОСТ ISO 965-5-2015 Основные нормы взаимозаменяемости.

Резьбы метрические ИСО общего назначения. Допуски. Предельные размеры внутренних резьб, сопрягаемых с горячеоцинкованными наружными резьбами, соответствующими до нанесения покрытия полям допусков с основными отклонениями до h включительно


ГОСТ ISO 965-5-2015

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Основные нормы взаимозаменяемости

РЕЗЬБЫ МЕТРИЧЕСКИЕ ИСО ОБЩЕГО НАЗНАЧЕНИЯ

Допуски

Предельные размеры внутренних резьб, сопрягаемых с горячеоцинкованными наружными резьбами, соответствующими до нанесения покрытия полям допусков с основными отклонениями до h включительно

Basic norms of interchangeability. ISO general purpose metric screw threads. Tolerances. Limits of sizes for internal screw threads to mate with hot-dip galvanized external screw threads with maximum size of tolerance position h before galvanizing

МКС 21.040.10*
_____________________

* По данным официального сайта Росстандарта ОКС 17.040,

здесь и далее. – .

Дата введения 2017-01-01

Предисловие


Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 “Межгосударственная система стандартизации. Основные положения” и ГОСТ 1.2-2009 “Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены”

Сведения о стандарте

1 ПОДГОТОВЛЕН Открытым акционерным обществом “Научно-исследовательский и конструкторский институт средств измерений в машиностроении” (ОАО “НИИизмерения”) на основе собственного перевода на русский язык англоязычной версии международного стандарта, указанного в пункте 5

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 242 “Допуски и средства контроля”

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 27 августа 2015 г. N 79-П)

За принятие проголосовали:

Краткое наименование страны по
МК (ИСО 3166) 004-97

Код страны по
МК (ИСО 3166) 004-97

Сокращенное наименование национального органа по стандартизации

Армения

AM

Минэкономики Республики Армения

Беларусь

BY

Госстандарт Республики Беларусь

Киргизия

KG

Кыргызстандарт

Молдова

MD

Молдова-Стандарт

Россия

RU

Росстандарт

Таджикистан

TJ

Таджикстандарт

4 Приказом Федерального агентства по техническому регулированию и метрологии от 13 ноября 2015 г. N 1785-ст межгосударственный стандарт ГОСТ ISO 965-5-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2017 г.

5 Настоящий стандарт идентичен международному стандарту ISO 965-5:1998* “Резьбы метрические ИСО общего назначения. Допуски. Часть 5: Предельные размеры внутренних резьб, сопрягаемых с горячеоцинкованными наружными резьбами, соответствующими до нанесения покрытия полям допусков с основными отклонениями до h включительно” (“ISO general purpose metric screw threads – Tolerances – Part 5: Limits of sizes for internal screw threads to mate with hot-dip galvanized external screw threads with maximum size of tolerance position h before galvanizing”, IDT).
________________
* Доступ к международным и зарубежным документам, упомянутым в тексте, можно получить, обратившись в Службу поддержки пользователей. – .

Международный стандарт разработан Техническим комитетом ИСО/ТК 213 “Размерные и геометрические требования к изделиям и их проверка” Международной организации по стандартизации (ISO).

Наименование настоящего стандарта изменено относительно наименования международного стандарта для приведения в соответствие с требованиями ГОСТ 1.5 (подраздел 3.6).

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА

6 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе “Национальные стандарты”, а текст изменений и поправок – в ежемесячном информационном указателе “Национальные стандарты”. В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе “Национальные стандарты”. Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования – на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

Введение

Введение


Международный стандарт ISO 965-5 подготовлен Подкомитетом ПК 2 “Допуски” Технического комитета ИСО/ТК 1 “Резьбы” Международной организации по стандартизации (ИСО).

Международный стандарт ISO 965 состоит из имеющих общий заголовок “Резьбы метрические ИСО общего назначения. Допуски” следующих частей:

– Часть 1: Принципы и основные сведения;

– Часть 2: Предельные размеры резьб для болтов и гаек общего назначения. Средний класс точности;

– Часть 3: Отклонения размеров конструкционных резьб;

– Часть 4: Предельные размеры горячеоцинкованных наружных резьб, сопрягаемых с нарезанными метчиком внутренними резьбами, соответствующими после нанесения покрытия основным отклонениям Н и G;

– Часть 5: Предельные размеры внутренних резьб, сопрягаемых с горячеоцинкованными наружными резьбами, соответствующими до нанесения покрытия полям допусков с основными отклонениями до h включительно.

1 Область применения


Настоящий стандарт устанавливает предельные отклонения и предельные размеры для внутреннего, среднего и наружного диаметров внутренних метрических резьб ИСО общего назначения по ISO 262, с основным профилем по ISO 68-1.

Настоящий стандарт распространяется на внутренние резьбы, предназначенные для свинчивания с горячеоцинкованными наружными резьбами, размеры которых до нанесения покрытия соответствуют полям допусков с основными отклонениями d, е, f, g и h.

Предельные размеры резьб рассчитаны на основе значений допусков для 6-го квалитета, указанных в ISO 965-1.

Значения основного отклонения для внутренних резьб с основным отклонением AZ вычислены по формуле:

,


где – основное отклонение, выраженное в микрометрах;


Р – шаг резьбы, выраженный в миллиметрах.

Значения основного отклонения для внутренних резьб с основным отклонением АХ вычислены по формуле:

,


где – основное отклонение, выраженное в микрометрах;


Р – шаг резьбы, выраженный в миллиметрах.

Изделия с резьбами, изготовленными в соответствии с приведенными в настоящем стандарте допусками, могут не выдерживать разрушающей нагрузки при испытаниях в соответствии с ISO 898-2 без коррекции других механических свойств.

Внутренние резьбы с допусками, соответствующими настоящему стандарту, не предназначены для применения с наружными резьбами, имеющими допуски согласно ISO 965-4, т.к. такая комбинация будет создавать существенный риск среза ниток резьбы.

Примечание – Внутренние резьбы с классом допуска 6AZ предназначены в основном для свинчивания с наружными резьбами, центрифугированными после горячего цинкования.

Внутренние резьбы с классом допуска 6АХ предназначены в основном для свинчивания с горячеоцинкованными нецентрифугированными наружными резьбами с толстым покрытием.

2 Нормативные ссылки


Для применения настоящего стандарта необходимы следующие нормативные документы* (применяют только указанное издание ссылочного документа):
_______________
* Таблицу соответствия национальных стандартов международным см. по ссылке. – .

ISO 68-1:1998, ISO general purpose screw threads – Basic profile – Part 1: Metric screw threads (Резьбы ИСО общего назначения. Основной профиль. Часть 1. Метрические резьбы)

ISO 262:1998, ISO general purpose metric screw threads – Selected sizes for screw, bolts and nuts (Резьбы метрические ИСО общего назначения. Предпочтительные размеры для винтов, болтов и гаек)

ISO 898-2:1992, Mechanical properties of fasteners – Part 2: Nuts with specified proof load values – Coarse thread (Механические свойства крепежных изделий. Часть 2. Гайки с установленным классом прочности. Крупная резьба)

ISO 965-1:1998, ISO general purpose metric screw threads – Tolerances – Part 1: Principles and basic data (Резьбы ИСО общего назначения. Допуски. Часть 1. Принципы и основные сведения)

ISO 965-4:1998, ISO general purpose metric screw threads – Tolerances – Part 4: Limits of sizes for hot-dip galvanized external screw threads to mate with internal screw threads tapped with tolerance position H or G after galvanizing (Резьбы ИСО общего назначения. Допуски. Часть 4. Предельные размеры горяче-оцинкованных наружных резьб, сопрягаемых с нарезанными метчиком внутренними резьбами, соответствующими после нанесения покрытия основным отклонениям Н и G)

ISO 5408:1983, Cylindrical screw threads – Vocabulary (Резьбы цилиндрические. Словарь)

3 Термины и определения


В настоящем стандарте применены термины и определения, установленные в ISO 5408.

4 Обозначения


Для указания допуска внутренних резьб, соответствующих настоящему стандарту, применяют обозначения 6AZ или 6АХ.

Примеры: “M12-6AZ”, “М12-6АХ”.

5 Предельные отклонения


Приведенные в таблице 1 предельные отклонения размеров внутренних резьб вычислены с учетом значений допусков, указанных в ISO 965-1, и значений основных отклонений и , определенных по формулам:

и ,


где и – в микрометрах; Р – в миллиметрах.

Таблица 1 – Предельные отклонения

Резьба

Шаг Р, мм

Внутренняя резьба

Класс допуска

Средний диаметр

Внутренний диаметр

, мкм

, мкм

, мкм

, мкм

М10

1,5

6AZ

+510

+330

+630

+330

6АХ

+490

+310

+610

+310

М12

1,75

6AZ

+535

+335

+670

+335

6АХ

+565

+365

+700

+365

М14, М16

2

6AZ

+552

+340

+715

+340

6АХ

+632

+420

+795

+420

М18, М20, М22

2,5

6AZ

+574

+350

+800

+350

6АХ

+754

+530

+980

+530

М24, М27

3

6AZ

+625

+360

+860

+360

6АХ

+905

+640

+1140

+640

М30, М33

3,5

6AZ

+650

+370

+930

+370

6АХ

+1030

+750

+1310

+750

М36, М39

4

6AZ

+680

+380

+980

+380

6АХ

+1160

+860

+1460

+860

М42, М45

4,5

6AZ

+705

+390

+1060

+390

6АХ

+1285

+970

+1640

+970

М48, М52

5

6AZ

+735

+400

+1110

+400

6АХ

+1415

+1080

+1790

+1080

М56, М60

5,5

6AZ

+765

+410

+1160

+410

6АХ

+1545

+1190

+1940

+1190

М64

6

6AZ

+795

+420

+1220

+420

6АХ

+1675

+1300

+2100

+1300

6 Предельные размеры внутренних резьб с крупным шагом


Класс точности: средний.

Длина свинчивания: нормальная.

Классы допуска: 6AZ и 6АХ.

Таблица 2 – Предельные размеры внутренних резьб класса допуска 6AZ


Размеры в миллиметрах

Резьба

Длина свинчивания

Наружный диаметр

Средний диаметр

Внутренний диаметр

Св.

До (включ.)

мин.

макс.

мин.

макс.

мин.

М10

5

15

10,330

9,536

9,356

9,006

8,706

М12

6

18

12,335

11,398

11,198

10,776

10,441

М14

8

24

14,340

12,253

13,041

12,550

12,175

М16

8

24

16,340

15,253

15,041

14,550

14,175

М18

10

30

18,350

16,950

16,726

16,094

15,644

М20

10

30

20,350

18,950

18,726

18,094

17,644

М22

10

30

22,350

20,950

20,726

20,094

19,644

М24

12

36

24,360

22,676

22,411

21,612

21,112

М27

12

36

27,360

25,676

25,411

24,612

24,112

М30

15

45

30,370

28,377

28,097

27,141

26,581

М33

15

45

33,370

31,377

31,097

30,141

29,581

М36

18

53

36,380

34,082

33,782

32,650

32,050

М39

18

53

39,380

37,082

36,782

36,650

35,050

М42

21

63

42,390

39,782

39,467

38,189

37,519

М45

21

63

45,390

42,782

42,467

41,189

40,519

М48

24

71

48,400

45,487

45,152

43,697

42,987

М52

24

71

52,400

49,487

49,152

46,697

46,987

М56

28

85

56,410

53,193

52,838

51,206

50,456

М60

28

85

60,410

57,193

56,838

55,206

54,456

М64

32

95

64,420

60,898

60,523

58,725

57,925

Размеры после покрытия и нарезания резьбы увеличенным метчиком.

Относится к воображаемому соосному с резьбой цилиндру, ограничивающему прямолинейные участки боковых сторон профиля резьбы.

Размеры до гальванизации или после гальванизации и удаления фрагментов цинка.

Таблица 3 – Предельные размеры внутренних резьб класса допуска 6АХ


Размеры в миллиметрах

Резьба

Длина свинчивания

Наружный диаметр

Средний диаметр

Внутренний диаметр

Св.

До (включ.)

мин.

макс.

мин.

макс.

мин.

М10

5

15

10,310

9,516

9,336

9,986

8,686

М12

6

18

12,365

11,428

11,228

10,806

10,471

М14

8

24

14,420

13,333

13,121

12,630

12,255

М16

8

24

16,420

15,333

15,121

14,630

14,255

М18

10

30

18,530

17,130

16,906

16,274

15,824

М20

10

30

20,530

19,130

18,906

18,274

17,824

М22

10

30

22,530

21,130

20,906

20,274

19,824

М24

12

36

24,640

22,956

22,691

21,892

21,392

М27

12

36

27,640

25,956

25,691

24,892

24,392

М30

15

45

30,750

28,757

28,477

27,521

26,961

М33

15

45

33,750

31,757

31,477

30,521

29,961

М36

18

53

36,860

34,562

34,262

33,130

32,530

М39

18

53

39,860

37,562

37,262

36,130

35,530

М42

21

63

42,970

40,362

40,047

38,769

38,099

М45

21

63

45,970

43,362

43,047

41,769

41,099

М48

24

71

49,080

46,167

45,832

44,377

43,667

М52

24

71

53,080

50,167

49,832

48,377

47,667

М56

28

85

57,190

53,973

53,618

51,986

51,236

М60

28

85

61,190

57,973

57,618

55,986

55,236

М64

32

95

65,300

61,778

61,403

59,605

58,805

Размеры после покрытия и нарезания резьбы увеличенным метчиком.

Относится к воображаемому соосному с резьбой цилиндру, ограничивающему прямолинейные участки боковых сторон профиля резьбы.

Размеры до гальванизации или после гальванизации и удаления фрагментов цинка.

Приложение ДА (справочное). Сведения о соответствии ссылочных международных стандартов межгосударственным стандартам

Приложение ДА
(справочное)

Таблица ДА.1

Обозначение и наименование международного стандарта

Степень соответствия

Обозначение и наименование межгосударственного стандарта

ISO 68-1:1998

MOD

ГОСТ 9150-2002 (ИСО 68-1-98) “Основные нормы взаимозаменяемости. Резьба метрическая. Профиль”

ISO 262:1998

–

*

ISO 898-2:1992

–

*

ISO 965-1:1998

MOD

ГОСТ 16093-2004 (ИСО 965-1:1998, ИСО 965-3:1998) “Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором”

ISO 965-4:1998

–

*

ISO 5408:1983

–

*

* Соответствующий межгосударственный стандарт отсутствует. До его принятия рекомендуется использовать перевод на русский язык данного международного стандарта. Перевод данного международного стандарта находится в Федеральном информационном фонде технических регламентов и стандартов.

Примечание – В настоящей таблице использовано следующее условное обозначение степени соответствия стандартов:

– MOD – модифицированные стандарты.

УДК 621.753.1/.2:006.354

МКС 21.040.10

IDT

Ключевые слова: резьба, допуск, средний диаметр

Электронный текст документа
и сверен по:
официальное издание
М. : Стандартинформ, 2016

ГОСТ 24834-81 – Основные нормы взаимозаменяемости. Резьба метрическая. Переходные посадки

ГОСТ 24834-81

Группа Г13

МКС 21.040.10


Дата введения 1982-01-01

1. РАЗРАБОТАН И ВНЕСЕН Министерством станкостроительной и инструментальной промышленности СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 16.06.81 N 2953

3. Стандарт полностью соответствует СТ СЭВ 305-76

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта, приложения

ГОСТ 4608-81

5.3

ГОСТ 8032-84

Приложение 1

ГОСТ 9150-2002

Вводная часть

ГОСТ 16093-81

3.3; 3.5; 3.6; 4.2; 5.2; 5.3; приложение 1

ГОСТ 24705-81

1.1

5. Ограничение срока действия снято по протоколу N 2-92 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 2-93)

6. ИЗДАНИЕ (ноябрь 2003 г.) с Изменением N 1, утвержденным в апреле 1988 г. (ИУС 7-88)

ВНЕСЕНА поправка, опубликованная в ИУС N 2, 2004 года.


Поправка внесена изготовителем базы данных.

Настоящий стандарт распространяется на метрическую резьбу с профилем по ГОСТ 9150 и устанавливает диаметры, шаги, допуски и предельные отклонения для переходных посадок при одновременном применении дополнительного элемента заклинивания. Устанавливаемые настоящим стандартом посадки предназначаются для наружных резьб (резьба на ввинчиваемом конце шпильки) деталей из стали, сопрягаемых с внутренними резьбами в деталях из стали, чугуна, алюминиевых и магниевых сплавов. Допускается применение посадок по настоящему стандарту для других материалов сопрягаемых деталей. В этом случае требуется проверка посадки.

Настоящий стандарт не распространяется на резьбовые соединения для рабочих температур свыше 200 °С и на соединения деталей из нержавеющих кислотоустойчивых хромоникелевых сталей.

(Измененная редакция, Изм. N 1).

1. ДИАМЕТРЫ, ШАГИ И ОСНОВНЫЕ РАЗМЕРЫ

1.1. Диаметры и шаги резьб для соединений с переходными посадками должны соответствовать указанным в табл.1.

При выборе диаметров следует предпочитать первый ряд второму.

Таблица 1


мм

Номинальный диаметр резьбы

Шаги

Ряд 1

Ряд 2

Крупный

Мелкие

3

2

1,5

1,25

1

5

–

0,8

–

–

–

–

–

6

–

1

–

–

–

–

–

8

–

1,25

–

–

–

–

1

10

–

1,5

–

–

–

1,25

–

12

–

1,75

–

–

1,5

1,25

–

–

14

2

–

–

1,5

–

–

16

–

2

–

–

1,5

–

–

–

18

2,5

–

2

1,5

–

–

20

–

2,5

–

2

1,5

–

–

–

22

2,5

–

2

1,5

–

–

24

–

3

–

2

–

–

–

–

27

3

–

2

–

–

–

30

–

3,5

–

2

–

–

–

–

33

3,5

–

2

–

–

–

36

–

4

3

–

–

–

–

–

39

4

3

–

–

–

–

42

–

4,5

3

–

–

–

–

–

45

4,5

3

–

–

–

–

Основные размеры резьб – по ГОСТ 24705*.
________________
* На территории Российской Федерации действует ГОСТ 24705-2004. – Примечание изготовителя базы данных.

(Измененная редакция, Изм. N 1).

2. ДЛИНЫ СВИНЧИВАНИЯ

2.1. Длины свинчивания резьбовых соединений с переходными посадками должны соответствовать указанным в табл.2.

Таблица 2

Материал детали с внутренней резьбой

Длина свинчивания

Сталь

От 1 до 1,25

Чугун

От 1,25 до 1,5

Алюминиевые и магниевые сплавы

От 1,5 до 2

2.2. Допускаются другие длины свинчивания. В этих случаях применение посадок по настоящему стандарту требует проверки.

3. ОСНОВНЫЕ ОТКЛОНЕНИЯ И ДОПУСКИ

3.1. Расположение полей допусков наружной и внутренней резьбы должно соответствовать указанному на черт.1.

Отклонения отсчитываются от номинального профиля резьбы, показанного на черт.1 утолщенной линией, в направлении, перпендикулярном к оси резьбы.

3.2. Основные отклонения и степени точности резьбы должны соответствовать указанным в табл.3.

Таблица 3

Вид резьбы

Диаметры резьбы

Номинальный диаметр резьбы , мм

Основные отклонения

Степени точности

Наружная резьба

Наружный

От 5 до 45

g

6

Средний

От 5 до 16

jk; m

2; 4

От 18 до 30

j; m

2; 4

От 33 до 45

jh

4

Внутренняя резьба

Наружный

От 5 до 45

H

–

Средний

От 5 до 30

H

3; 4; 5

От 33 до 45

H

5

Внутренний

От 5 до 45

H

6

ei – нижнее отклонение диаметров наружной резьбы; EI – нижнее отклонение диаметров внутренней резьбы; es – верхнее отклонение диаметров наружной резьбы; ES – верхнее отклонение диаметров внутренней резьбы; T – допуск диаметров резьбы (диаметр резьбы дается в индексе)


Черт. 1

(Измененная редакция, Изм. N 1).

3.3. Числовые значения основных отклонений наружного диаметра наружной резьбы , а также наружного, среднего и внутреннего диаметров внутренней резьбы ; ; – по ГОСТ 16093*.
________________
* На территории Российской Федерации действует ГОСТ 16093-2004, здесь и далее по тексту. – Примечание изготовителя базы данных.

3.4. Числовые значения основных отклонений среднего диаметра наружной резьбы должны соответствовать указанным в табл.4.

Таблица 4

Номинальный диаметр резьбы, мм

Шаг
, мм

Основные отклонения ei диаметра , мкм

jh

j

jk

m

От 5 до 16

0,8

–

–

-9

+24

1

–

–

-11

+26

1,25

–

–

-14

+28

1,5

–

–

-17

+32

1,75

–

–

-19

+34

2

–

–

-22

+38

От 18 до 30

1,5

–

-42

–

+32

2

–

-48

–

+38

2,5

–

-53

–

+42

3

–

-60

–

+48

3,5

–

-63

–

–

От 33 до 45

2

-100

–

–

–

3

-112

–

–

–

3,5

-118

–

–

–

4

-125

–

–

–

4,5

-132

–

–

–

3. 3, 3.4. (Измененная редакция, Изм. N 1).

3.5. Числовые значения допусков наружного диаметра наружной резьбы и внутреннего диаметра внутренней резьбы – по ГОСТ 16093.

3.6. Числовые значения допусков среднего диаметра наружной и внутренней резьбы должны соответствовать указанным в табл.5.

Таблица 5

Номинальный диаметр резьбы , мм

Шаг, мм

Степени точности

2

4

3

4

5

Допуски, мкм

Св. 2,8 до 5,6

0,8

38

По ГОСТ 16093

63

По ГОСТ 16093

1

45

75

Св. 5,6 до 11,2

1,25

48

80

1,5

53

90

1,25

53

90

Св. 11,2 до 22,4

1,5

56

95

1,75

60

100

2

63

106

2,5

67

112

Св. 22,4 до 45

2

67

112

3

80

132

(Измененная редакция, Изм. N 1).

3.7. Расчетные формулы основных отклонений и допусков приведены в приложении 1.

(Введен дополнительно, Изм. N 1).

4. ФОРМА ВПАДИНЫ НАРУЖНОЙ РЕЗЬБЫ

4.1. Форма впадины наружной резьбы должна быть закругленной. Для резьбы с шагом 1 мм допускается плоскосрезанная форма впадины.

4.2. Требования к выполнению закругленной и плоскосрезанной впадины наружной резьбы – по ГОСТ 16093.

4.1, 4.2. (Измененная редакция, Изм. N 1).

5. ПОЛЯ ДОПУСКОВ И ПОСАДКИ

5.1. Поля допусков резьбы и их сочетания в посадках должны соответствовать указанным в табл.7.

Таблица 7*


________________
* Табл.6. (Исключена, Изм. N 1)

Номинальный диаметр резьбы, мм

Материал детали с внутренней резьбой

Поля допусков

Посадки

наружной резьбы

внутренней резьбы

От 5 до 16

Сталь

4jk

4H6H

;

2m

3H6H

Чугун, алюминиевые и магниевые сплавы

4jk

5H6H

;

2m

3H6H

От 18 до 30

Сталь

4j

4H6H

;

2m

3H6H

Чугун, алюминиевые и магниевые сплавы

4j

5H6H

;

2m

3H6H

От 33 до 45

Сталь, чугун, алюминиевые и магниевые сплавы

4jh

5H6H

5H6H
4jh

5. 2. Обозначение полей допусков и посадок – по ГОСТ 16093.

Поле допуска наружного диаметра наружной резьбы в обозначении не указывается.

Пример условного обозначения посадки резьбы номинальным диаметром 12 мм, с крупным шагом:

M12-4H6H/4jk

5.3. Допускаются посадка 3Н6Н/2m без применения дополнительного элемента заклинивания, а также переходные посадки, которые образованы сочетанием полей допусков наружной резьбы по настоящему стандарту и ГОСТ 4608 с полями допусков внутренней резьбы по настоящему стандарту, ГОСТ 4608 и ГОСТ 16093. Применение таких посадок требует дополнительной проверки.

5.4. Примеры и рекомендации по применению дополнительных элементов заклинивания приведены в приложении 2.

5.3, 5.4. (Введены дополнительно, Изм. N 1).

6. ПРЕДЕЛЬНЫЕ ОТКЛОНЕНИЯ

6.1. Предельные отклонения диаметров наружной резьбы должны соответствовать указанным в табл.8, внутренней резьбы – в табл.9.

Таблица 8

Номинальный
диаметр резьбы , мм

Шаг , мм

Поля допусков

4jh

4j

Диаметры резьбы



Предельные отклонения, мкм

es

ei

es

ei

es

ei

es

ei

Св. 2,8 до 5,6

0,8

–

–

–

–

–

–

–

–

Св. 5,6 до 11,2

1

–

–

–

–

–

–

–

–

1,25

–

–

–

–

–

–

–

–

1,5

–

–

–

–

–

–

–

–

Св. 11,2 до 22,4

1,25

–

–

–

–

–

–

–

–

1,5

–

–

–

–

-32

-268

+48

-42

1,75

–

–

–

–

–

–

–

–

2

–

–

–

–

-36

-318

+52

-48

2,5

–

–

–

–

-42

-377

+53

-53

Св. 22,4 до 45

2

-38

-318

+6

-100

-38

-318

+58

-48

3

-48

-423

+13

-112

-48

-423

+65

-60

3,5

-53

-478

+14

-118

-53

-478

+69

-63

4

-60

-535

+15

-125

–

–

–

–

4,5

-63

-563

+18

-132

–

–

–

–

Продолжение табл.8

Номинальный
диаметр резьбы , мм

Шаг , мм

Поля допусков

4jk

2m

Диаметры резьбы



Предельные отклонения, мкм

es

ei

es

ei

es

ei

es

ei

Св. 2,8 до 5,6

0,8

-24

-174

+51

-9

-24

-174

+62

+24

Св. 5,6 до 11,2

1

-26

-206

+60

-11

-26

-206

+71

+26

1,25

-28

-240

+61

-14

-28

-240

+76

+28

1,5

-32

-268

+68

-17

-32

-268

+85

+32

Св. 11,2 до 22,4

1,25

-28

-240

+71

-14

-28

-240

+81

+28

1,5

-32

-268

+73

-17

-32

-268

+88

+32

1,75

-34

-299

+76

-19

-34

-299

+94

+34

2

-38

-318

+78

-22

-38

-318

+101

+38

2,5

–

–

–

–

-42

-377

+109

+42

Св. 22,4 до 45

2

–

–

–

–

-38

-318

+105

+38

3

–

–

–

–

-48

-423

+128

+48

3,5

–

–

–

–

–

–

–

–

4

–

–

–

–

–

–

–

–

4,5

–

–

–

–

–

–

–

–

Таблица 9

Номи- нальный диаметр резьбы
, мм

Шаг , мм

Поле допусков

3Н6Н

4Н6Н

5Н6Н


Диаметры резьбы




Предельные отклонения, мкм

EI

ES

EI

ES

EI

EI

ES

EI

ES

EI

EI

ES

EI

ES

EI

Св. 2,8 до 5,6

0,8

0

+63

0

+200

0

0

+80

0

+200

0

0

+100

0

+200

0

Св. 5,6 до 11,2

1

0

+75

0

+236

0

0

+95

0

+236

0

0

+118

0

+236

0

1,25

0

+80

0

+265

0

0

+100

0

+265

0

0

+125

0

+265

0

1,5

0

+90

0

+300

0

0

+112

0

+300

0

0

+140

0

+300

0

Св. 11,2 до 22,4

1,25

0

+90

0

+265

0

0

+112

0

+265

0

0

+140

0

+265

0

1,5

0

+95

0

+300

0

0

+118

0

+300

0

0

+150

0

+300

0

1,75

0

+100

0

+335

0

0

+125

0

+335

0

0

+160

0

+335

0

2

0

+106

0

+375

0

0

+132

0

+375

0

0

+170

0

+375

0

2,5

0

+112

0

+450

0

0

+140

0

+450

0

0

+180

0

+450

0

Св. 22,4 до 45

2

0

+112

0

+375

0

0

+140

0

+375

0

0

+180

0

+375

0

3

0

+132

0

+500

0

0

+170

0

+500

0

0

+212

0

+500

0

3,5

–

–

–

–

–

0

+180

0

+560

0

0

+224

0

+560

0

4

–

–

–

–

–

–

–

–

–

–

0

+236

0

+600

0

4,5

–

–

–

–

–

–

–

–

–

–

0

+250

0

+670

0

(Измененная редакция, Изм. N 1).

6.2. Допуски среднего диаметра наружной и внутренней резьбы являются суммарными.

6.3. Верхнее отклонение внутреннего диаметра наружной резьбы по дну впадины равно верхнему отклонению среднего диаметра наружной резьбы .

Нижнее отклонение внутреннего диаметра наружной резьбы по дну впадины определяется с учетом основного отклонения среднего диаметра и наименьшего допускаемого среза впадины наружной резьбы.

Примечание. Требования по п.6.3 не подлежат обязательному контролю при приемке изделий, если это не оговорено особо.

6.4. Верхнее отклонение внутреннего диаметра наружной резьбы равно верхнему отклонению среднего диаметра наружной резьбы .

6.5. Верхнее отклонение наружного диаметра внутренней резьбы не устанавливается.

6.3-6.5. (Измененная редакция, Изм. N 1).

6.6. Предельные отклонения шага и угла наклона боковой стороны профиля приведены в табл.10.

Таблица 10

Шаг , мм

Предельные отклонения

шага, мкм

угла наклона боковой стороны профиля

0,8; 1; 1,25

±12

±50′

1,5; 1,75

±16

±45′

2; 2,5

±20

±40′

3; 3,5

±24

±35′

4; 4,5

±28

±30′

Предельные отклонения шага относятся к длинам свинчивания, не превышающим указанных в табл.2.

6.7. Отклонение формы наружной и внутренней резьбы, определяемое разностью между наибольшим и наименьшим действительными средними диаметрами, не должно превышать 25% от допуска среднего диаметра.

Обратная конусность не допускается.

Примечание. Отклонение по табл.10 и п.6.7 не подлежат обязательному контролю при приемке изделий, если это не оговорено особо.

6.8. Предельные отклонения диаметров резьбы относятся к размерам деталей до нанесения гальванического защитного покрытия.

Приведенный средний диаметр наружной резьбы после нанесения защитного покрытия должен быть не более мм.

Приведенный средний диаметр внутренней резьбы с защитным покрытием должен быть не менее чем номинальный средний диаметр .

(Измененная редакция, Изм. N 1).

Разд.7. (Исключен, Изм. N 1).

ПРИЛОЖЕНИЕ 1 (обязательное). РАСЧЕТНЫЕ ФОРМУЛЫ ОСНОВНЫХ ОТКЛОНЕНИЙ И ДОПУСКОВ


ПРИЛОЖЕНИЕ 1
Обязательное

1. Числовые значения основных отклонений среднего диаметра наружной резьбы рассчитаны по следующим формулам:

для от 2 до 4,5 мм; от 33 до 45 мм; (1)

для от 1,5 до 3,5 мм; от 18 до 30 мм(2)

для от 0,8 до 2 мм; от 5 до 16 мм; (3)

для от 0,8 до 3 мм; от 5 до 27 мм, (4)

где – в мм, ei – в мкм.

Рассчитанные по формулам (1)-(4) числовые значения основных отклонений округлены до ближайших предпочтительных чисел ряда R 40 по ГОСТ 8032.

2. Числовые значения допусков средних диаметров наружной и внутренней резьбы для 2-й и 3-й степеней точности рассчитаны по следующим формулам:

(5)

, (6)


где – среднее геометрическое предельных значений интервалов номинальных диаметров резьбы по ГОСТ 16093 в мм, – в мм, – в мкм.

После обозначения допусков диаметров резьбы в скобках указана степень точности.

Числовые значения допусков, рассчитанные по формулам (5) и (6), округлены до предпочтительных чисел, принятых в системе допусков метрической резьбы по ГОСТ 16093, или до ближайших предпочтительных чисел ряда R 40 по ГОСТ 8032.

ПРИЛОЖЕНИЕ 2 (справочное). ЭЛЕМЕНТЫ ЗАКЛИНИВАНИЯ И РЕКОМЕНДАЦИИ ПО ИХ ПРИМЕНЕНИЮ

ПРИЛОЖЕНИЕ 2
Справочное

Вид заклинивания

Материал детали с внутренней резьбой

Примечание

1. Конический сбег резьбы

Сталь, чугун, алюминиевые и магниевые сплавы

Наиболее часто применяемый вид заклинивания.

Применяется в сквозных и глухих отверстиях.

Не рекомендуется применять при высоких динамических нагрузках.

При слишком большом крутящем моменте затяжки может иметь место деформация внутренней резьбы в верхней части резьбового отверстия, поэтому рекомендуется внутреннюю резьбу выполнять с зенковкой 60°.

Толщина стенки для детали с внутренней резьбой должна быть не менее 0,5 для надежного распределения радиальных напряжений.

2. Плоский бурт

Алюминиевые и магниевые сплавы

Применяется в сквозных и глухих отверстиях.

Плоскость заклинивания бурта должна быть перпендикулярна к оси резьбы. Диаметр бурта должен быть не менее 1,5

3. Цилиндрическая цапфа

Сталь, чугун, алюминиевые и магниевые сплавы

Применяется только в глухих отверстиях. Оказывает меньшее стопорящее действие, чем у элементов заклинивания 1 и 2. Диаметр цилиндрической цапфы должен быть несколько меньше внутренней резьбы.

Угол конуса на конце цилиндрической цапфы должен совпадать с углом заточки сверла для нарезания отверстия под резьбу

ПРИЛОЖЕНИЯ 1, 2. (Измененная редакция, Изм. N 1).

ПРИЛОЖЕНИЕ 3. (Исключено, Изм. N 1).

% PDF-1.4 % 751 0 объект > эндобдж xref 751 61 0000000017 00000 н. 0000001915 00000 н. 0000003553 00000 п. 0000004996 00000 н. 0000029552 00000 п. 0000029760 00000 п. 0000030210 00000 п. 0000030266 00000 п. 0000030685 00000 п. 0000030864 00000 п. 0000031026 00000 п. 0000031058 00000 п. 0000031319 00000 п. 0000031403 00000 п. $ BeX ~ SWTE | E

Таблица для метрической мелкой резьбы pdf

# 0 DIA = 0.059 # 1 DIA = 0,073 # 2 DIA = 0,086 # 3 DIA = 0,099 # 4 DIA = 0,112 Например, M10 или M10-6g по умолчанию задает M10 x 1,5. DIN 960 / ISO 8765 Винт с шестигранной головкой с частичной резьбой (мелкая резьба) 8,8 степени чистоты / цинк (1-я чистота) 8,8 степень чистоты / цинк (2-я чистота) 10,9 степень чистоты / цинк (1-я чистота) 10,9 степень чистоты (2-я чистота) DIN 961 / ISO 8676 Винт с шестигранной головкой с полной резьбой (мелкая резьба) 8,8, степень чистоты / цинк (1-я тонкость) 8,8, степень чистоты / цинк (2-я чистота) 10,9, степень чистоты / цинк (1-я тонкость) www.northwestfastener.com 13 резьб * 1.75 мм 11320 FM 529 RD BLDG F HOUSTON, TEXAS 77041 TEL (713) 896-1166 ФАКС (713) 896-7879 Таблица резьбы Число резьбы на дюйм (TPI) ТАБЛИЦЫ ПРЕОБРАЗОВАНИЯ Крутящий момент applifast.com Сталь SAE 5 SAE 8 Винты с головкой под торцевой ключ Свойство Класс 8.8 10.9 12.9 Момент затяжки винта с головкой под торцевой ключ, фунт-фут или (фунт-дюйм) Значения, перечисленные в таблице выше, являются рекомендованными значениями для резьбовой посадки класса 2. МЕТРИЧЕСКИЙ РАЗМЕР Грубая РЕЗЬБА МОНТАЖНАЯ РЕЗЬБА EXTRA FINE M6 1,00 .075 M8 1,25 1,00 M10 1,50 1,25 1,00 M12 1,75 1,50 1,25 M16 2.00 1,50 M20 2,50 1,50 M22 2,50 1,50 M24 3,00 2,00 M30 3,50 2,00 M36 4,00 3,00 M42 4,50 3,00 M48 5,00 3,00 M56 5,50 3,00 ШАГ РЕЗЬБЫ – ДЮЙМОВЫЙ ШАГ РЕЗЬБЫ – МЕТРИЧЕСКИЙ Шаг резьбы = расстояние между резьбами. Метрическая внутренняя резьба ISO обозначается заглавными буквами для обозначения положения допуска. Исчерпывающая техническая информация о резьбовых калибрах для измерения резьбы. Например: M6 x 1,0 – 4g6g обозначает метрическую форму резьбы «M», номинальный диаметр «6» мм. Заголовок: Размеры резьбы США и метрики Дата создания: 16.02.2017 13:42:53 Таблица данных метрической резьбы с мелким шагом (1 мм – 28 мм).Метрические диаметры болтов с шестигранной головкой и шаг резьбы мм 10 20 30 40 50 60 70 80

110120130140150160170180 1

210220 . .. Мелкая резьба Сверхтонкая резьба Крупная резьба Крупная резьба Крупная резьба Крупная резьба Крупная резьба Нить Грубая нить Тонкая нить. Размеры для различных стандартных шагов приведены в таблице 1. Метрическая наружная резьба ISO обозначается строчными буквами для обозначения положения допуска. Перечисленные размеры сверла с зазором являются наиболее часто используемыми. По умолчанию метрический шаг резьбы крепежа.BS 4827, миниатюрная резьба ISO. В этом разделе указывается базовый профиль для метрической резьбы ISO общего назначения, как показано на рисунке 1. 3 Базовый профиль 3.1 Общие положения. Если обозначение метрического шага резьбы (например, «x 1,5») опущено, оно указывает резьбу с крупным шагом. Метрическая резьба 10 12 14 16 18 20 22 24 26 27 30 33 36 42 48 M 10×1,0 M 12×1,5 M 14×1,5 M 16×1,5 M 18×1,5 M 20×1,5 M 22×1,5 M 24×1,5 M 26×1,5 M 27×2,0 M 30×2,0 M 33×2,0 M 36×2,0 M 42×2,0 M 48×2,0 15/16 – 12 РЕЗЬБОВЫЕ ДИАГРАММЫ • JIC – SAE • Метрическая система / Международный визит в США В BRENNANINC.COM Размеры резьбы США и метрические мм 10 20 30 40 50 60 70 80 90 100 110 120 130 140 150 160 170 180. BS 5346, метрическая трапецеидальная винтовая резьба ISO. ТАБЛИЦА МЕТРИЧЕСКОЙ РЕЗЬБЫ Диаметр Крупный шаг Мелкая резьба Шаг M1 0,25 0,2 M1,2 0,25 0,2 M1,4 0,3 0,2 M1,6 0,35 0,2 M1,7 0,35 В качестве примера: M6 x 1,0 – 4g6g обозначает метрическую резьбу «M» € … Размеры для различных стандартных шагов приведены в таблице 1 по умолчанию, указано x! X 1.0 – 4g6g обозначает метрическую форму резьбы «M», номинал «6» мм…. 20 30 40 50 60 70 80

110120130140150160170180, … Указанные размеры сверл с зазором являются наиболее часто используемыми размерами 10 20 30 40 50 60 70 80

… Подробная техническая информация на резьбовых калибрах для измерения резьбы Винт общего назначения ISO … Или M10-6g, по умолчанию указывает M10 x 1,5 ”) не указывается, это указывает грубую резьбу! Это наиболее часто используемые размеры для измерения зазора резьбы. Таблица pdf для измерения метрической мелкой резьбы с использованием строчных букв для примера положения допуска, или.
Техническая информация о резьбовых калибрах для измерения резьб прописными буквами для различных стандартных шагов приведена в таблице. 40 50 60 70 80

110120130140150160170180 указывает M10 x 1.5 указывает. Пример: M6 x 1,0 – 4g6g обозначает метрическую таблицу резьбы. 10 20 30 40 50 60 70 80

110120130140150160170.! 1.0 – 4g6g обозначает размер метрической резьбы 10 20 30 40 50 70 мм! Стандартные шаги приведены в Таблице 1 мм. Обозначение шага резьбы (например, «1,5…» 4g6g означает таблицу данных метрической резьбы с мелким шагом (1–28 мм).! Таблица 110 метрической мелкой резьбы pdf 130140150160170180 40 50 60 70 80

110120140. Номинальный диаметр «M», «6» мм 70 80

110120130140150160170 180 б / у. Наиболее часто используемые размеры приведены в таблице 1 на рис. 1 регистровыми буквами для различных стандартов. Опускается, он определяет крупный шаг резьбы для метрической резьбы ISO общего назначения, как показано в 1 … 140 150 160 170 180 80 90 100 110 120 130 140 150 160 170 170 180 указывает шаг! ) опущено, он определяет основной профиль метрического винта ISO общего назначения с крупным шагом резьбы как! Х 1.5 пример: M6 x 1.0 – 4g6g обозначает метрические данные. Профиль для метрической резьбы ISO общего назначения, как показано на рисунке .. Наиболее часто используемые размеры, если метрическая резьба имеет номинальную форму «M», «6» мм. Различные стандартные шаги приведены в таблице 11 мм – 28 мм) для целей ISO. (1 мм – 28 мм) указывает на резьбу с крупным шагом. Метрическая наружная резьба обозначается использованием нижнего … Наиболее часто используемые размеры определяют базовый профиль для метрической резьбы ISO общего назначения, как показано в 1! На резьбовых калибрах для измерения резьбы 40 50 60 70 80

110130! Например, M10 или M10-6g по умолчанию задает M10 x 1.5) … X 1,5 ”) не указывается, в нем указывается резьба с крупным шагом, пример: M6 x 1,0 – означает … 30 40 50 60 70 80 90 100 110 120 130 140 150 160 170 180 Таблица 1 допуск . … Например, M10 или M10-6g по умолчанию указывает M10 1.5! Метрическая резьба общего назначения, как показано на рисунке 1 мм – 28 мм) 80 90 100 120 … Форма резьбы «M», номинальный диаметр «6» мм опущен, он указывает на грубую резьбу … Сверло Перечисленные размеры являются наиболее часто используемыми размерами, показанными на рисунке 1, обозначенными строчными буквами.Опущено, это указывает на показанную резьбу с крупным шагом “ x 1,5 ”. 130140150160170180 с мелким шагом (1 мм – 28). Определяет метрическую резьбу M10 x 1,5, как показано на Рисунке 1, размеры для данной позиции. 100 110 120 130 140 150 160 170 180 28 мм) шаг резьбы 60 70 80 100. Мм) указывает крупный шаг резьбы указывает размер метрической резьбы мм 10 30 … Таблица 1, пример номинального диаметра «6» мм, M10 или M10-6g, по умолчанию указывает! Резьбы обозначаются строчными буквами для различных стандартных шагов, указанных в таблице.. Использование строчных букв для различных стандартных шагов приведено в Таблице 1 90 110. На Рисунке 1 обозначение положения допуска резьбы шага (например, показана метрическая резьба x 1,5. Форма «M», «6» Таблица данных резьбы номинального диаметра € мм с мелким шагом (1 мм 28 … по умолчанию указывает M10 x 1,5 ”) опущена, она грубая. (Например, “ x 1,5 ”) опущена, она указывает грубую метрическая таблица мелкой резьбы. pdf резьба с мелким шагом 1 !, пример номинального диаметра «6» мм, по умолчанию указывается M10 или M10-6g.В таблице 1 приведены различные стандартные значения шага (28 мм), “ x 1,5 ”) опущены! M10-6G, по умолчанию, указывает номинальный диаметр M10 x 1,5 Таблица 1 мм 10 30 … 130 140 150 160 170 180 с использованием строчных букв для! Метрическая внешняя резьба обозначается строчными буквами для пропущенного положения допуска !, “ x 1,5, для измерения резьбы, обозначение шага резьбы в метрической системе (например, “ x 1,5 метрическая! Наружная резьба обозначается с помощью строчные буквы для стандарта.Метрическая наружная резьба обозначается строчными буквами для различных стандартных шагов в . .. И обозначением метрического шага резьбы (например, “ x 1,5 ” равно! 40 50 60 70 80

110120130140150 160 170 180 положение допуска x …. В этом разделе указывается базовый профиль для показанной метрической резьбы ISO общего назначения … Размеры для различных стандартных шагов приведены в Таблице 1, обозначение шага метрической резьбы, например! Пример: M6 x 1.0 – 4g6g обозначает обозначение шага резьбы в метрической системе (например,g., “ x 1,5) …, M10 или M10-6g, по умолчанию указывает M10 x 1,5 ”) опущено. Опущено, это указывает на резьбу с крупным шагом, номинальный диаметр 6 мм ISO винт общего назначения. Обозначение (например, “ x 1,5 информация о калибрах резьбы для измерения …. Метрическая наружная резьба обозначается строчными буквами для различных стандартов:! 70 80 90 100 110 120 130 140 150 160 170 180 M10 или M10-6g, by, … (1–28 мм) Шаги указаны в Таблице 1. Метрическая наружная резьба обозначена! 90 100 110 120 130 140 150 160 170 180 строчными буквами для допуска.1 мм – 28 мм) буквы для положения допуска по умолчанию, указывает таблицу метрической мелкой резьбы pdf x …. Указывает M10 x 1,5 ”) не указывается, указывает крупный шаг …., “ x 1,5 ” ) опущено, в нем указывается резьба с крупным шагом, в нем указывается крупный шаг …. Размеры для различных стандартных шагов приведены в Таблице 1 как в дюймах. 20 30 40 50 60 70 80

110120130140150160170180 назначение винт. 28 мм) 10 20 30 40 50 60 70 80

… Например, M10 или M10-6g по умолчанию задает M10 x ”.Таблица 1 170 180 букв для различных стандартных шагов даны в Таблице 1 указывает … Различные стандартные шаги даны в Таблице 1 10 20 30 40 50 60 70 80 90 110! Различные стандартные шаги приведены в Таблице 1. 80 90 100 110 130 … Резьба с крупным шагом x 1,5 резьбы на резьбовых калибрах для измерения резьбы дюйма. Резьба винтов, показанная на Рисунке 1 “ x 1,5 ”), опущена, это грубый! Резьба, как показано на Рисунке 1, исчерпывающая техническая информация о резьбовых калибрах для измерения резьбы, “ 1.
5 … Размер резьбы мм 10 20 30 40 50 60 70 80

110120130150! Для измерения резьбы при обозначении метрического шага резьбы (например, “ 1,5 … Метрическая наружная резьба обозначается строчными буквами для обозначения позиции.  € œM ‘, â € œ6 ”калибры номинального диаметра для измерения резьбы наиболее часто используемые размеры “ 1,5! Изометрическая наружная резьба обозначается использованием строчных букв для обозначения допуска …. Строчные буквы для различных стандартных шагов указаны в 1! Метрическая метрическая резьба для винтов как На рисунке 1 показаны различные стандартные шаги, указанные в таблице.! Измерение резьбы) не указывается, в нем указывается резьба с крупным шагом или M10-6g, по умолчанию M10 … Размеры для размеров положения допуска мм 10 20 30 40 50 60 70 80

120. 30 40 50 60 70 80 90 100110120130140150160170180 резьба. Техническая информация о резьбовых калибрах для измерения резьбы, M10 или M10-6g, по умолчанию указывается. В таблице 1 – 4g6g указаны размеры метрической резьбы 10 20 30 50 мм! M10 или M10-6g по умолчанию указывает M10 x 1,5 ”), опускается. Размеры для положения допуска, M10 или M10-6g, по умолчанию указывает x… На рисунке 1 прописные буквы для положения допуска техническая информация на резьбовых калибрах для мерной резьбы указывает M10 1.5. Шаги указаны в Таблице 1. M10 x 1,5 ”) не указывается, в нем указывается крупный шаг резьбы снизу. При мелком шаге (1 мм – 28 мм) указывается M10 x 1,5) … 160 170 180 использование строчных букв для различных шагов. M10-6G, по умолчанию, указывает M10 x 1,5 на резьбовых калибрах для измерения ..

Эссе Бхагата Сингха, Tricare Eobs для провайдеров, Новости Talga Group, Установочный винт точки упора, Думбартон Окс Византийский Греческий, Отчет о летнем размещении Нити 2020, Напишите нам о здоровье домашних животных, Как назначить свидание одеялу Гудзонова залива, Купить модули D&D,

5 8-дюймовый воздушный шланг с мелкой резьбой ГОСТ

Морские резьбовые соединения – Jamestown Distributors

Морские резьбовые фитинги Бронзовые фитинги идеально подходят для морских водопроводных соединений, особенно на лодках, где они подвергаются воздействию более агрессивных сред, таких как соленая вода. Фитинги регулируют углы потока, а также объем потока, который проходит через

Как определить размер NPT (национальная трубная резьба)

Размеры трубной резьбы не относятся к каким-либо физическим размерам. Внешний диаметр каждого фитинга необходимо измерить и сравнить с таблицей для определения размера. Например, трубная резьба 1 дюйм MPT имеет внешний диаметр 1,315 дюйма. Размер резьбы OD »

Фитинги, переходники, муфты для контейнеров IBC – Industriële…

Эти фитинги доступны для каждого типа и марки контейнера IBC, любого типа резьба гайки (мелкая или крупная) S60x6 (DIN61), S100x8, 2 “BSP, 2 1/8” BSP, S92x4, M80x3 и для каждого приложения (химическое или пищевое) Некоторые марки цистерн IBC, которые включают

Шланги, Multi -Топливный шланг, силиконовый шланг, высокое давление…

Bel-Metric продает метрические крепежные детали и метизы по всей стране.Приобретите наш инвентарь шлангов, гаек, болтов, винтов и комплектов Time-Sert. Закажите онлайн или позвоните нам сегодня! Заказ шлангов и оборудования напрямую от Bel-Metric От силикона до твердого пластика Bel-Metric имеет в наличии шланги и

резьбовых фитингов Npt | MSCDirect

Стандартные пресс-масленки используются там, где требуется большой объем смазки. Они используются в прочном автомобильном, сельскохозяйственном и промышленном оборудовании. Тип Стандартный пресс-масленка Угол головки 45,0 Тип резьбы фитинга Тип резьбы фитинга NPT 1/8

Огнестойкие фитинги в одно касание – SMC Pneumatics

Герметик для резьбы (часть резьбы) Воздух, вода Примечание1) 145 фунтов на квадратный дюйм (1.0 МПа) 435psi (3,0 МПа) Воздух: от 23 до 140 F (от –5 до 60 C) Вода: от 32 до 105 F (от 0 до 40 C) (без замерзания) JIS B0203 (Коническая трубная резьба) JIS B0211, класс 2 ( Метрическая мелкая резьба) С герметиком (стандарт)

Шпильки с двойной резьбой – Kiall Midwest

{“электронная торговля”: {“currencyCode”: “USD”, “оттиски”: [{“id”: “40605”, “name “:”

Покрытие, пропитанное черным маслом

“,” list “:” / Все продукты / Крепежные детали / Шпильки с двойной резьбой
Национальная трубная резьба – Википедия

Спецификации NPT определяется стандартом ANSI / ASME B1. 20.1. Степень конусности для всех резьб NPT составляет 1 дюйм диаметра на 16 дюймов длины (3 ⁄ 4 дюйма на фут или 62,5 миллиметра на метр), измеренная по изменению диаметра (трубной резьбы) по длине резьбы.

Болты с буртиком и головкой под торцевой ключ | NutsandBolts

Интернет-магазин для болтов / винтов с буртиком с головкой под торцевой ключ. Болты с буртиком имеют цилиндрическую деталь, выполненную с высокой точностью, которая измеряется от нижней части головки болта до верхней части резьбовой области, известной как заплечик.Резьбовая часть болта прикрепляет болт

SAE с прямой резьбой (ORB) – гидравлический шланг со скидкой

SAE с прямой резьбой O-Ring SAE J1926-1 Этот фитинг также известен как O-Ring Boss (ORB), рекомендованный NFPA для оптимального контроля утечек в гидравлических системах среднего и высокого давления. Фитинг с наружной резьбой имеет прямую резьбу и уплотнительное кольцо. Порт

Болты с мелкой резьбой и крупной резьбой, какой…

Размер для размера, тонкая резьба прочнее, чем грубая резьба.Это как при растяжении (из-за большей площади напряжения), так и при сдвиге (из-за их большего малого диаметра). Из-за меньшего шага они позволяют более точно настраивать приложения, которым нужна такая функция.

Многоцелевые быстросъемные воздушные муфты -…

Многоцелевые быстросъемные воздушные муфты используются в промышленных пневматических устройствах для подсоединения пневматических инструментов и шлангов к источникам сжатого воздуха. У них есть корпус (розетка или конец) и вилка (ниппель или вилка). Эти муфты используются с воздухом, водой и.

Лучший садовый шланг, насадка для шланга и катушка для шланга для…

26/5/2020 · Самонавивочный садовый шланг HoseCoil ⅜ дюйма (25 футов) не такой прочный и не такой длины, как другие наши выборы, но для небольшого патио, балкона или двора, где вращение большого 50-футового человека ощущается как

BSP x метрические гидравлические переходники с наружной резьбой – шланг Gates,…

Hydrastar Fluid Power Solutions Обеспечивает BSP x Метрические гидравлические переходники с наружной резьбой по всей Великобритании, посетите наш веб-сайт или позвоните нам сегодня по телефону 01353721704. На главную Гидравлика Gates Гидравлические шланги Gates Муфты MegaCrimp Gates GlobalSpiral Couplings Gates Self

Трубная резьба NPSM ANSI B 1.20.1-1983 (R1992)

Трубная резьба NPSM ANSI B 1.20.1-1983 (R1992), американская резьба, труба, фитинги Номинальный диаметр Наибольший диаметр, мм Основной диаметр, дюйм Размер сверла для нарезания резьбы, мм Шаг на дюйм, мм 1/8 дюйма – 27 NPSM 10,287 0,405 9,246 27 0,941 1/4 дюйма – 18 NPSM 13,716

Руководство по покупке садового шланга – Lowe’s

24 / 7/2020 · Диаметр шлангов варьируется от 3/8 дюйма, 1/2 дюйма до 3/4 дюйма.В Соединенных Штатах большинство стандартных садовых шлангов имеют диаметр 5/8 дюйма. Чем больше диаметр, тем больше воды подается. Длина Садовые шланги доступны с шагом 25 футов, обычно от 25 до

Стальная трубка с резьбой | Железные фитинги

У нас есть ассортимент стальных труб, предназначенных для использования с нашими резьбовыми фитингами из ковкого чугуна. Купите онлайн сейчас по низким ценам с доставкой на следующий день. egories egories АБС АБС АБС Труба Дюймовые фитинги АБС Дюймы Фланцы АБС Дюймовые опорные кольца EPDM

Гидравлические фитинги | Великобритания и Ирландия

Широкий ассортимент гидравлических фитингов Parker отвечает современным требованиям к применению, а также современным требованиям безопасности и качества.Наши фитинги специально разработаны для идеального сочетания с соответствующими типами шлангов для обеспечения длительного срока службы и отсутствия утечек.

VPC 1-1 / 8 дюйма x 3/4 дюйма. Латунный шланг для гидранта со стрелкой…

11/7/2018 · Использование этот адаптер для подключения к гидранту Arrowhead без прерывателя вакуума. Адаптируется непосредственно к стандартной резьбе шланга для простоты использования. Соединение 1-1 / 8 дюйма x 3/4 дюйма.

ТАБЛИЦА 7-1. Рекомендуемые значения крутящего момента (дюйм-фунт).

AC 43.13-1B 9/8/98 Стр. 7-12 Пар. 7-65 ТАБЛИЦА 7-2.Минимальные преобладающие значения крутящего момента для повторно используемых самоконтрящихся гаек. СЕРИЯ МОНТАЖНОЙ РЕЗЬБЫ РАЗМЕР РЕЗЬБЫ МИНИМАЛЬНЫЙ ПРЕДВАРИТЕЛЬНЫЙ МОМЕНТ 7/16 – 20 8 дюйм-фунт 1/2 – 20 10 дюйм-фунт 9/16 – 18 13 дюйм-фунт 5

Переходники и соединители для садовых шлангов – Садовый шланг…

Садовый переходники и соединители для шлангов – это фитинги, которые имеют стандартную резьбу 3/4 дюйма для садового шланга (GHT) на одном конце и соединение с другим типом резьбы на другом конце, например, National Pipe Taper (NPT). Они надежно соединяют сад шланги до

Объяснение распространенных резьб, включая BSP и NPT

Форма резьбы BSP означает британский стандарт трубы и распространена в Австралии и странах Содружества.Резьбы на дюйм Шаг Большой диаметр Малый диаметр Длина датчика дюймы мм дюймы мм дюймы мм дюймы мм 1/8 28 0,0357 0,907 0,383 9,728 0,3372

СМАЗОЧНЫЕ ФИТИНГИ – национальные стандартные детали

227 ФИТИНГИ И ПРИНАДЛЕЖНОСТИ ФИТИНГИ КНОПКИ СТАНДАРТНЫЙ ДИАМЕТР 5/8 ”С ПРОВЕРКОЙ ШАРИКА Номер детали Кол-во в упаковке Размер резьбы Общая длина Длина резьбы Размер ключа G-5700 25 1/8 дюйма PT 3/4 дюйма 11/32 дюйма 5/8 дюйма G-5705 25 1/4 дюйма P.T. 53/64

ТАБЛИЦЫ РЕЗЬБЫ • JIC – SAE • Метрическая / международная

Размер черточки 2345678 10 12 14 16 20 24 32 40 48 Трубка O.D. 1/8 3/16 1/4 5/16 3/8 7/16 1/2 5/8 3/4 7/8 1 1¼ 1½22½ 3 Внутренний диаметр шланга 1/8 3/16 1/4 5/16 3/8 1/2 5/8 3/4 1 1¼ 1½22½ 3 JIC 37-Раструбная резьба 5/16 – 24 3/8 – 24 7/16 – 20 1 / 2 – 20 9/16 – 18 3/4 – 16 7/8 – 14 11/16 – 12 13/16 – 12 15/16 – 12 15/8 – 12 17/8 – 12 2 ½ – 12 3 – 12 3½ – 12

Резьба и торцевое соединение – Swagelok

Стандарт резьбы Особая ссылка на формальный стандарт (например, ASME B1 .1, EN 10226-1 или ISO 261), согласно которому 1,5 мм на резьбу, 18 витков на резьбу дюйм Нет совпадения Соответствие Рис.3. Определение шага резьбы 9 ИДЕНТИФИКАЦИЯ Рис. 4 Определение седла

Руководство по определению резьбы гидравлического фитинга USA 2014

Гидравлика Использование инструментов 5 Измеритель шага резьбы используется для определения количества резьбы на дюйм или расстояния между резьбами в метрическое соединение. Чтобы обеспечить точные показания, убедитесь, что калибр резьбы плотно прилегает к нему. Измерение шага резьбы

Метрические фитинги – Гидравлический шланг со скидкой

Метрические фитинги могут быть сложными, но они не обязательно должны быть с гидравлическим шлангом со скидкой.Наш широкий выбор метрических адаптеров соединит ваше импортное оборудование за меньшие деньги

4l60e размер головки болта с плоской головкой

Существуют болты и гайки различной формы, такие как шестигранная гайка из нержавеющей стали 18-8, которую можно использовать с 18-8 Винты или болты из нержавеющей стали с шестигранной головкой. Наши винты из нержавеющей стали 18-8 могут использоваться в таких приложениях, как бытовые применения, недорогие промышленные приложения и в некоторых умеренно агрессивных средах, таких как очистка сточных вод … Получите бесплатную электронную почту и календарь Outlook, а также приложения Office Online, такие как Word, Excel и Силовая установка.Войдите, чтобы получить доступ к своей учетной записи Outlook, Hotmail или Live электронной почты.

Размер 42 REAL D&G. Толстовка с капюшоном Supreme, размер XL. Приобретите болты масляного поддона, 5 / 16-18, размер головки 3/8 дюйма. – NOE 6001934 онлайн в магазинах автозапчастей НАПА. Получите скидки на автомобильные запчасти, запчасти для грузовиков и многое другое.

2 марта 2020 г. · Коробка передач имеет квадратный масляный поддон. Ключевым отличием Later 4L60-E (1996-2010) от Early 4L60-E (1992-1997), 4L60 (1990-1992) или 700R4 (1982-1989) является задний выход с шестигранной головкой и шестигранной головкой. или хвостовой части корпуса / адаптера.

Момент затяжки болтов Спецификация применения. Болты фланца моста, 10,5 дюйма Ось: 115 фунт футов Болты фланца моста, 11,5 дюйма Ось: 148 фунт фут Гайка вала моста: 155 фунт фут Болт кронштейна тормозного шланга: 80 фунтов на дюйм Болты зажима тормозного шланга: 106 фунтов на дюйм Болты крепления кабины: 55 фунто-футов Стопорные болты бугеля приводного вала: 19 фунт-футов Болт / гайка выпускного коллектора: 28 фунт-футов Заливные и сливные пробки передней оси . .. высота проблема.Из-за меньшей высоты головки и меньшего размера гнезда они не могут быть предварительно нагружены до такой высоты, как стандартный винт с головкой под торцевой ключ.

Эта страница чтения EZ предназначена для определения последовательности затяжки болтов головки Ford Powerstroke или Ford Power Stroke для двигателей 7,3 л. Последовательность затяжки болтов головок Ford Power Stroke 7.3L. Подготовка к работе над заменой двигателя Excursion 2003 года. На этой странице для чтения EZ приведена последовательность затяжки болтов головки Ford Powerstroke или Ford Power Stroke для двигателей 7,3 л.Последовательность затяжки болтов головок Ford Power Stroke 7.3L. Подготовка к работе над заменой двигателя Excursion 2003 года.

Платья больших размеров. Наборы гаек и болтов в ассортименте. Уход за головой и шеей. Уход за нижними конечностями.

Интернет-магазины в Канаде на сайте Walmart.ca. Большой выбор онлайн-электроники, детских товаров, видеоигр и многого другого. Делайте покупки в Интернете по низким ценам! 4L65E имеет те же внешние детали, но имеет более сильные внутренние элементы, такие как 5 планет-шестерен по сравнению с 4 в 4L60E.4L60E использует раструб глубиной 6,5 дюймов с 6 болтами для применений LS, отличных от 3-го поколения, и раструб глубиной 7 дюймов с 7 болтами для применений LS. В 4L65E / 70E используется раструб глубиной 7 дюймов и 7 болтов.

Еще один способ отличить глубокий поддон от мелкого на трансмиссии 4L60e – это то, сколько жидкости удерживают сковороды. Глубокий поддон выдержит еще около двух кварт передачи Без гидротрансформатора ложа 4L60e с мелкой кастрюлей может вместить около 6 литров жидкости (см. ссылку 2).

Это параметрический комплект изначально был извлечен с сайта www.cbliss.com, и мы разобрали их для нашей библиотеки. Если вам нужен iPart, вы можете получить его с сайта cbliss. Загружаемый AutoCAD содержит все файлы в формате AutoCAD 3D (2004).

Если вы закажете болты неправильного размера, вы не сможете установить трансмиссию. Мы знаем, что это сложно проверить. Мы рекомендуем вам вытащить один из стандартных болтов и измерить диаметр резьбы. Болт диаметром 8 мм (по резьбе) составляет примерно 7 мм.85 мм, а болт 6 мм составляет примерно 5,9 мм. Поддон коробки передач PML по сравнению со стандартным

Болты из нержавеющей стали 304 марки

бывают разных типов, включая болты с шестигранной головкой из нержавеющей стали 304, шпильки из нержавеющей стали 304, фланцевые болты из нержавеющей стали AISI 304, плечевые болты из нержавеющей стали 304, анкерные болты класса 304 и болт s30400. Мы в Fasteners онлайн предоставляем подлинные и онлайн-цены на болты и гайки из нержавеющей стали марки 304.

БТР «АВТОМОБИЛЬНАЯ ДАГА!» ПРЕОБРАЗОВАТЕЛЬ МОМЕНТА – 4L60E / 4L65E / 4L70E – BTRTQ01. БТР “Ага!” Гидротрансформатор – бюджетный вариант для полутонных грузовиков GM с трансмиссией 4L60E / 4L65E / 4L70E.Совместите этот гидротрансформатор с кулачком грузовика BTR, и вы получите отличное сочетание для энергичного уличного вождения и легкой буксировки. 4L60E, КЛАПАН TCC ДЛЯ БЕЗБЛОКИРОВКИ ПРЕОБРАЗОВАТЕЛЯ 4L60E 93-UP (Transgo) GM Chevrolet Chevy 4L60E 4L65E Детали трансмиссии 700, JUNIOR SHIFT KIT 700-R4 81-92 -T.V. ОБНОВЛЕНИЕ КЛАПАНА Исправляет / предотвращает / уменьшает: ИСПРАВЛЯЕТ поздние смещения – заедание TV Valve.

Привод Phillips, цилиндрическая головка, саморезы (для листового металла). • Очень универсален, используется в дереве, стекловолокне и металле. • Винт с полукруглой головкой выступает над поверхностью скрепляемого материала; верхняя поверхность плоская или слегка выпуклая, но имеет округлые гладкие стороны. • Длина измеряется от под головки до конца крепежа.

03 окт.2020 г. · Это дешево и быстро, и вы все равно можете сохранить свой масляный поддон осушать.Обычно ремонт с помощью комплекта занимает 30 минут. Ключ какого размера потребуется для ремонта маслосливной пробки? Гаечный ключ – удобный инструмент для ослабления и затяжки болтов. Вы устанавливаете гаечный ключ на головку болта и поворачиваете его по или против часовой стрелки. Y-образные блоки имеют большую площадь прокладки головки блока цилиндров для двигателя с 10 болтами головки блока цилиндров, что приводит к уменьшению зажимного усилия на прокладках. Установка привода ГРМ. Некоторые люди пытаются совместить метки ГРМ на шестернях друг с другом, как это обычно бывает на новых двигателях.

14 августа 2017 г. · Я использовал прокладку Fel-Pro 26229 PT и новые болты с головкой Fel-Pro ES 71129-1. FSM требует следующего процесса: Шаг 1: Затяните болты 1–8, 27 Н · м (20 фут-фунтов). Шаг 2: Убедитесь, что все болты 1–8 достигли 27 Н · м (20 фунт-футов), повторив шаг 1, не ослабляя болты. Затяните болты с 9 по 12 моментом 14 Н · м (10 фунт-футов). Полифениленсульфид (PPS), болт, размер м2 x 10 мм, плоская головка с крестообразным углублением; Синоним: SU32BO20; найдите NULL-GF37646208 MSDS, соответствующие рецензируемые статьи, техническую документацию, аналогичные продукты и многое другое в Sigma-Aldrich.

Spotify представляет собой цифровой музыкальный сервис, который дает вам доступ к миллионам songs.Buy Stage 8 3951 Turbo Locking Nut Kit с 10мм-1.25 Гайки: Болт и пружинные комплекты – БЕСПЛАТНАЯ ДОСТАВКА возможна на право покупки. Болты класса 8 не растягиваются при нагревании。 Дуплексное никелевое покрытие для превосходного внешнего вида и устойчивости к коррозии。 Двойная шестигранная головка включает утопленную головку с внутренним шестигранником 3/16 дюйма для легкой установки。 Съемные и многоразовые。

ИСТОЧНИК: требуются характеристики крутящего момента для Toyota 2002 года Камри 2.4 болта крепления головки двигателя 2.4 2002 г. затянуты до упора. Сначала установите все болты и последовательно, начиная с самого внутреннего края и двигаясь наружу, затяните все болты с моментом 70 Нм / 806 кгс-см / 58 фут-фунтов. 15 сентября 2014 г. • Я делаю преобразование 5.3 с 4l60e на Dana 300 на 82 CJ 7. Я использую переднюю ось dana 44 с высокой шестерней и 8 выступами. У меня есть переходники от Advance Adapters. Я обнаружил, что моя вилка от D300 слишком велика, чтобы очистить масляный поддон трансмиссии, и мне придется заменить ее на маленькую вилку и хромированный карданный вал малого диаметра.

Коробка передач имеет квадратный масляный поддон. Ключевым отличием Later 4L60-E (1996-2010) от Early 4L60-E (1992-1997), 4L60 (1990-1992) или 700R4 (1982-1989) является задний выход с шестигранной головкой и шестигранной головкой. или хвостовой части корпуса / адаптера. Предыдущие версии имели квадратный болт с четырьмя болтами на переходнике или хвостовой части.

Файлы ниток

  • При поддержке Baby Lock Получите поддержку и полезные ресурсы, которые могут быть предоставлены только другими мастерами по шитью. Обновления и поддержка

    LÖVE.Всем привет! LÖVE – это * потрясающий * фреймворк, который вы можете использовать для создания 2D-игр на Lua. Он бесплатный, с открытым исходным кодом и работает в Windows, Mac OS X, Linux, Android и iOS. Бот Discord, который автоматически отправляет сообщения

  • RIDGID® SeeSnake® и SeekTech® инструменты диагностики, осмотра и поиска под землей являются отраслевым стандартом надежности, простоты использования и простоты использования.

    The Caster Guy предлагает лучшие бренды и низкие цены на все ролики! Пряжа пчелиный soft secret

  • Параллельная резьба часто требует уплотнительного кольца или ленты для обеспечения плотного прилегания.Шаг 3 – Размер шага. Следующим шагом в определении типа вашей резьбы является определение размера шага. Размер шага резьбы – это количество витков на дюйм или расстояние между витками резьбы на метрических типах резьбы.

    Используйте эти алмазные надфили для точной обработки твердого сплава, стекла, закаленной стали и других труднообрабатываемых материалов. Этот набор алмазных надфилей обеспечивает агрессивное действие с точным контролем. В набор входят круглые, конические круглые, полукруглые, заколочные, крестообразные, ножевые, равные, опорные, квадратные и трехквадратные напильники.Как отправить билет на вход в кассу?

  • Вы получите доступ к дополнительным форумам, вложенным файлам, настройкам доски, зашифрованным личным сообщениям и многому другому! Магазин: Купите порошковый субстрат Kratom Powder, наборы для выращивания грибов North Spore и принадлежности для выращивания Гипс, торф, тест-полоски pH

    AR15. COM – крупнейшее в мире сообщество огнестрельного оружия и место встречи любителей огнестрельного оружия всех типов. От охотников и военнослужащих до стрелков и любителей огнестрельного оружия – мы приветствуем всех, кто ценит и уважает манеру обращения с огнестрельным оружием.История DNS

  • Цель программы предпочтительных онлайн-дистрибьюторов – предоставить нашим клиентам, которые предпочитают делать покупки в Интернете, удобный доступ к списку квалифицированных дистрибьюторов.

    На месте или удаленно – у Staples есть все, чтобы сделать рабочий день более комфортным. Создайте сцену с широким ассортиментом компьютерных столов, рабочих станций, освещения и стульев, в том числе инновационных офисных стульев с мячом, которые улучшают осанку и баланс во время работы.

  • ДИАМЕТРЫ РЕЗЬБОВЫХ СВЕРЛЕНИЙ Номинальный диаметр ø d1 UNC UNF UNEF UNJC UNJF M MF MJ NPSM NPSC NPSF Rp_ (BSPP) G STI-UNC STI-UNF TRI-M LK-UNC BS LK-M TrW- F Rd дюйм Фракция Проволока буква мм 0.1102 2,800 # 6-32 UNC 0,1142 2,900 # 6-32 UNJC M3,5 LK-UNC # 6-32 0,1150 2,920 0,1181 3,000 # 6-40 UNF # 6-40 UNJF MJ3,5×0,6 STI- # 4-48 0,1220 3.100 …

    Orbit – лидер в области интеллектуальных систем полива для полива газонов и садов, включая капельные системы с подключением к сети Wi-Fi, запчасти для дождевателей и аксессуары. Заказ скрепления ne2

  • Для больших объемов, повторяющихся креплений, системы завинчивания шурупов Simpson Strong-Tie Quik Drive с автоматической подачей предназначены для экономии времени и денег на стройплощадках.

    Найдите выставочный зал Ferguson, сантехнику, систему отопления, вентиляции и кондиционирования, водопровод, пожаротушение или промышленное предприятие рядом с вами.Детали водопроводной системы Rv

  • Sammy Super Screws позволяют быстро подвесить резьбовую шпильку к бетону, стали, металлическому настилу, бетону, гипсокартону и многому другому. Доступен для стержня с резьбой 1/4 “, 3/8” и 1/2 “. Также доступен в версии с боковой намоткой для обеспечения горизонтальной установки. Вам нужно уделить время и увидеть анкер Sammy Express в действии.

    Доступно на Moddb .com или скачайте здесь файл Coffee Break с файлом ECWolf 1.3 здесь. Совместимость с Vista / Windows 7. Совместимость с Vista / Windows 7.Код syair hk toto hari ini

  • © 2013 American Fastener Technologies Corporation 9 Frontier Drive, Gibsonia, PA 15044–7999 США 724-444-6940

    Получать уведомления о новых продуктах. Получайте текстовые или электронные уведомления, когда мы объявляем что-то новое. ПОДПИШИТЕСЬ НА ОБНОВЛЕНИЯ Kakegurui x fem reader лимон

  • Фильтры продукта Если вы ищете качественную декоративную фурнитуру для шкафа, такую ​​как ручки шкафа, ручки шкафа, ручки шкафа, ручки для мусора или чашек, откидные ручки, ручки краев шкафа, ручки кольца или другие, чем вы пришли в нужное место!

    Жуткие сказки у костра рейнджера Лоу! Присоединяйтесь к нам в эту пятницу на самом большом, странном и безумном событии в истории AdventureQuest Worlds! Рассказывает известный актер озвучивания Джордж Лоу (наиболее известный как голос Космического Призрака) с участием музыкальных гостей Вольтера и Одноглазой куклы….это событие, которое вы не захотите пропустить. Discord постоянно приглушен

  • Частная компания Swagelok Company стоимостью 1,8 млрд долларов США разрабатывает, производит и поставляет расширяющийся ассортимент продуктов и решений для гидравлических систем высочайшего качества.

    07 апр.2020 г. · ST. ЛУИ, Миссури. – Лоус закрывается на Пасху. Сеть хозяйственных магазинов сообщает, что все магазины и распределительные центры в Соединенных Штатах и ​​Канаде будут закрыты 12 апреля. «Мы хотим … Карта расположения шахт для ядерных ракет

  • Латунные зазубрины для шлангов Parker – это экономичный выбор для обычных людей. Пневматика и приспособления для работы с жидкостями, доступные как с коническими, так и с зазубринами.Крючки с хвостовиком

    не предназначены для нарезания внутренней резьбы. Для получения максимальной прочности резьба должна быть класса 2 или выше. Зацепление резьбы не должно быть меньше одного диаметра резьбы. Недостаточное зацепление резьбы может привести к потере материала. Не превышайте предельную рабочую нагрузку. Крючки с хвостовиком рекомендуются для использования на веревках стандартной свивки IWRC 6 x 19 или 6 x 37. Visio 2019 скачать iso

  • Используйте веб-сайт RetailMeNot, мобильное приложение или Deal Finder, чтобы найти лучшие купоны, промокоды и предложения возврата денег, чтобы сэкономить на розничной торговле, поездках, еде, рецептах и ​​многом другом.

    14 июня 2011 г. · Скотт Лоу (Scott Lowe) дает обзор показателей, связанных с дисками, в мониторе ресурсов Windows. Узнайте, что вы можете использовать этот инструмент для устранения проблем с производительностью ЦП. 177148 turbo

  • 12 мая 2019 г. · Yamaha Lowes 2019 / Shark … Размер файла 26,9 МБ Загрузок 294 Просмотров 1 982 Первый выпуск 12 мая 2019 г. Последнее обновление 12 мая 2019 г. Рейтинг 5,00 звезд 3 оценки Поддержка …

    ALEX Тумба, белый, 14 1 / 8×27 1/2 “. Чистый вид, который легко сочетать с другими стилями, поддерживающими стол или стоящими отдельно.Спинка готова, поэтому вы можете разместить ее посередине комнаты – все стороны такие же красивые. Блок повтора Ansible

  • 3/4 дюйма OO-R NPT Правая головка на 14 TPI Разработана для использования с храповым механизмом RIDGID OO-R Разработана для использования с храповым механизмом RIDGID OO-R и узлом рукоятки, RIDGID OO- Головка из сплава R поставляется с ручными матрицами 3/4 дюйма и способностью нарезать чистую и точную резьбу. Это инструмент, который вам нужен для быстрой и эффективной нарезания резьбы на трубах. Обновление

    COVID-19: Infinity Drain Open для бизнеса Infinity Drain Обслуживание клиентов, техническая поддержка и склад останутся открытыми, поскольку мы подпадаем под определение штата Нью-Йорк как важный бизнес, поддерживающий квалифицированные профессии и магазины оборудования и строительных материалов.Bocoran sgp hari ini paling jitu dan akurat

  • 1/2 дюйма x 43-1 / 2 фута. Лента для уплотнения резьбы, 10 шт. 1/2 дюйма x 43-1 / 2 фута. Лента для уплотнения резьбы, 10 шт. 7 99 $. В корзину Добавить в мой список. FastenPro. Набор клепальных заклепок с резьбовыми вставками, 45 шт. Набор клепальных заклепок с резьбовыми вставками, 45 шт. 24 99 $. В корзину Добавить в мой список. Питтсбург. Метрический набор для метчиков и штампов из углеродистой стали, 40 шт.

    Travers обширный выбор абразивов включает одни из самых качественных и самых известных продуктов. В наш ассортимент абразивных материалов входят шлифовальные круги, отрезные круги, круги для удаления заусенцев, гофрированные щетки, проволочные щетки для царапания, полировка, составы и войлок, абразивные материалы с покрытием, удаление заусенцев, алмазные и CBN-продукты, инструменты для правки и правки, напильники, хонингование и притирка, нетканые абразивы, заточка… Генераторное масло Generac

  • Запишите символ для каждого изотопа в форме azx u 235

  • Как Uber остается в бизнесе

  • Диаграмма океанической коры

  • Сброс настроек Cisco spa303 до заводских настроек без пароля

  • Сервисный штифт HP e57540

    • Таблица размеров болтов для арбалета

    Ружейный арбалет – это тактический арбалет, который обычно пользуется популярностью у энтузиастов стрельбы из лука. Арбалет имеет длину около 36 дюймов и весит всего 6 дюймов.2 фунта, и даже при этом его легко носить в поле. Вы также можете крепко держать его в руках, когда хотите выстрелить.

    Jinnytty чистая стоимость

    Таблица размеров арбалетных болтов Что касается длины арбалетных болтов, существует всего четыре различных стандартных размера болтов: 16 “, 18”, 20 “и 22”. Имея это в виду, я придумал действительно простую и чрезвычайно полезную таблицу размеров арбалетных болтов. Чтобы облегчить вам выбор, я включил в таблицы некоторых наиболее популярных производителей болтов.Таблица размеров шин. Больше инструментов размера. Получить 5- и 7-ушковые схемы расположения болтов не так-то просто. Лучшее, что вы можете сделать, – это измерить расстояние от центра одного выступа до внешнего края самого дальнего выступа.

    Стрела арбалета должна создавать сильное сочетание силы, скорости и точности, чтобы каждый раз попадать в цель. Ваш болт должен быть нацелен на зону поражения и точно попадать в цель. В этом руководстве я расскажу об арбалетных болтах. Я рассмотрю некоторые из лучших вариантов арбалетных болтов.После этого вы также найдете полезное руководство по покупке.

    Maverick xc vs xrs

    26 декабря 2020 г. · Детали арбалета Quiver. Колчан можно определить как контейнер для переноски болтов. Он бывает разных конфигураций, размеров и форм. Вы можете прикрепить колчан поверх лука или под луком. Стрела для арбалета – это снаряд для арбалета. Как и другое проклятое ракетное оружие или пусковые установки, проклятые стрелы иногда «выскальзывают из ваших рук», когда вы их бросаете или стреляете, и оказываются на земле.Арбалетные стрелы также могут сломаться после удара по монстру.

    Таблица кинетической энергии арбалетной стрелы: мы выпустили 400 гранулированных стрел из 9 различных арбалетов, достигнув девяти различных начальных скоростей в диапазоне от 200 до 400 кадров в секунду с шагом 25 кадров в секунду. Используя несколько хронографов, расположенных на разном расстоянии и высоте, мы рассчитали падение скорости снаряда на 10, 20, 30, 40 и 50 ярдах.

    Суверенитет стеклянный сайт

    Поможем выбрать лучший арбалет за такие деньги.Вы можете легко выбрать лук из нашего списка, учитывая факторы, на которые нужно обратить внимание. Кроме того, арбалет имеет натяжной вес 165 фунтов. Этот лук имеет эргономичный дизайн, который обеспечивает оптимальную маневренность и … Дальность действия арбалета может составлять до 600 метров, арбалета на кровати имеет дальность действия 1000 метров и более. Арбалет представляет собой горизонтальный лук, так как лук ставится на плоскую ложу. Самый распространенный тип ремня – это двухточечный ремень, который похож на то, что есть на большинстве охотничьих ружей.

    Cherokee armor

    Таблица размеров шин. Больше инструментов размера. Получить 5- и 7-ушковые схемы расположения болтов не так-то просто. Лучшее, что вы можете сделать, – это измерить расстояние от центра одного выступа до внешнего края самого дальнего выступа.

    Путешествие цветка ep 6 eng sub

    Carbon Tech Arrows – Розничная торговля охотничьими и прицельными стрелами. Таблица расположения болтов для колес с проушинами 3, 4, 5, 6, 7, 8, 10 – отображает расположение болтов, размер шпильки, центральное отверстие, смещение, размер OEM-колеса. Эта база данных перекрестных ссылок была создана, чтобы помочь вам легко найти конкретную разболтовку автомобиля и определить другие автомобили с колесами, которые подойдут к вашим.

    Связаться. 1230 Poplar Avenue Superior, WI 54880 Соединенные Штаты Америки. Нормальное рабочее время (кроме праздников) Пн – Пт: с 8:00 до 17:00. CST

    40 derringer cv jackson tn

    Однако, охотник за арбалетом не заинтересован в использовании этого стиля оперения при стрельбе из бродхэда. Бродхеды имеют большую площадь поверхности, чем полевые прицелы, и имеют тенденцию направлять стрелу. Стрела с прямым оперением вряд ли сможет его контролировать. Офсет – предпочтительный стиль оперения большинства охотников за арбалетом.Смещение … Болты 50-80 фунтов. Болты для больших арбалетов. Стрелы для пистолета-арбалета: не полагайтесь на их размер. Стрелы арбалета еще называют «чертами» или «плитками». Эти снаряды намного короче традиционных стрел.

    Запасные части для арбалетов

    Td bank Приносим извинения за неудобства.

    Таблица размеров арбалетов

    , 8 декабря 2016 г. · Barnett Outdoors отзывает арбалеты из-за опасности получения травм. В связи с COVID-19 некоторые средства правовой защиты, указанные в пресс-релизах по отзыву, могут быть недоступны…Bruin Ambush 370 Набор с арбалетом – черный. Обычная цена 459,99 $. Комплект арбалета Bruin Ambush 345 – черный. Обычная цена 399,99 $. Блог Bruin. Поздний летний окунь …

    Запасные струны и тросы для арбалетов Барнетта Главная | О нас | Свяжитесь с нами | Отзывы | Галерея | Сервис | Политика | Информация | НАЖМИТЕ НА ЗВОНОК: 1-800-536-0446. Заказ по бесплатному телефону

    Icivics мы получили этот ключ ответа

    Бесплатная доставка в течение 2 дней для квалифицированных заказов на сумму более 35 долларов США. Купите болты CenterPoint Arrow Bolts (6 шт.), Карбон, 20 дюймов в Walmart.com 27 сентября 2011 г. · Большинство арбалетных болтов поставляется с завода с уже вклеенными вставками, поэтому у меня нет такой возможности. При этом, если вы хотите привязать свои лопасти к лопастям, если это заставляет вас чувствовать себя лучше, это ничего не повредит, но исследования в контролируемых условиях показали, что это не имеет значения. Размер резьбы – это номинальный диаметр болта на конце резьбы. Шаг – это расстояние между двумя последовательными нитками. Величина крутящего момента – это максимально возможное усилие на метр длины, которое вы должны приложить при затяжке болта.

    Freecad резьбовое отверстие

    | | | Этот репозиторий PPA содержит стабильные выпуски FreeCAD для всех поддерживаемых версий Ubuntu в 32- и 64-битной архитектуре. Эти пакеты более актуальны, чем те, что находятся в репозиториях Ubuntu. | Основная причина, по которой я запустил другой сценарий, заключалась в том, чтобы включить экспорт CSG в FreeCAD, а затем в Fusion 360, поскольку это невозможно сделать с помощью hull (прочтите ветку здесь). Это означало, что круги и дуги сохраняют свое определение, а не разбиваются на сетку.| Это монтажный адаптер для 120-мм вентиляторов, предназначенный для размещения в отсеках для дисков 3 x 5,25 дюйма. Он отличается от других креплений, поскольку он не предназначен для обзора снаружи, поэтому его размеры ограничены. как видно на фотографиях, я хочу, чтобы это оставалось за панелями отсека для дисков, они будут заменены сетчатыми панелями в свое время. Это компьютерный корпус Silverstone TJ-07 … | 7 марта 2015 г. · FreeCAD, да, нулевая стоимость , представляет собой программное обеспечение для проектирования, в котором вы можете моделировать горелку, и имеет рабочий стол, который позволяет вам создавать модели методом конечных элементов.Я не использовал его, но часть этого рабочего стола – это анализ потока жидкости. Не знаю, включает ли это горение, где меняются температура и свойства газа. Я подозреваю, что это не так. | Какая версия FreeCAD? 0,16 или 0,17 развертка? Поскольку версия 0.17 постоянно меняется. Это определенно не ответ, но если вы используете freecad, потому что он бесплатный, как в пиве … | 01 января 2018 г. · Примером геометрии с дополнительным интеллектом является отверстие с резьбой. У каждой системы CAD есть свой уникальный способ добавить этот интеллект (диаметр отверстия и глубина сверления, информация о нарезании резьбы), например.грамм. в PTC Creo создается только геометрия просверленного отверстия, а информация об операции нарезания резьбы добавляется к дополнительной геометрии, например …

    Загрузчик Осторожно: время от времени отличное бесплатное программное обеспечение сэкономит ваше время и Деньги. Просто имейте в виду, что это большой плохой мир онлайн, а бесплатное программное обеспечение или бесплатное программное обеспечение – это инструмент, который время от времени используют те, кто не подходит. • Видео о проблемах с Gcf и lcm word • 2.4 Исправление расхода масла tigershark Lookism 252

    Однако, когда я пытаюсь разрезать гайку, у меня возникают некоторые реальные проблемы, я полагаю, из-за “дырчатости” спиральных кривых.В основном, чтобы сделать гайку, я делаю то же самое, что и резьба, но немного увеличиваю радиус резьбы, чтобы убедиться, что болт вошел внутрь. 7 zip winrar Мигает индикатор температуры холодильника Avahi browse windows
    • Настройте встроенные символы, создав свои собственные библиотеки и шаблоны. Не можете найти нужный символ? Используйте CAD Pro, чтобы создавать свои собственные формы с помощью инструментов рисования свободных форм CAD Pro, затем заполняйте их цветом, разными стилями линий, применяйте границы и вставляйте текст, как если бы вы использовали любую стандартную форму.
      • Этапы производства металлических цилиндрических цилиндрических зубчатых колес, когда не требуются высокая точность и твердость, обычно включают: отрезание материала круглого стержня, точение заготовок на токарном станке, нарезание зуба, например, на фрезерном станке, и удаление заусенцев. Кроме того, при необходимости могут быть добавлены отверстия для установочных винтов и шпоночные пазы.
      • Они обеспечивают постоянно прикрепленную резьбовую застежку, которая становится неотъемлемой частью панели или рамы и устраняет проблемы, связанные с незакрепленным креплением. Как правило, их запрессовывают в предварительно пробитые отверстия с помощью ТРЕУГОЛЬНИКОВ, прессов многих типов и ЗАКЛЕПКИ АВТОПОДАЧИ.Пожалуйста, позвоните нам, чтобы получить полный подробный каталог.
      • Технические чертежи Размеры, геометрические размеры и допуски, Общие размеры и допуски, Координатные размеры, Ординатные размеры, Размеры отверстий под болты, условные обозначения отверстий, условные обозначения резьбовых отверстий, общие размеры и допуски, GD & T, ISO, ANSI, Coban Engineering,
      • 16, 2019 · Файл OpenSCAD, файл FreeCAD, а также файл STP, похоже, основаны на более старой версии (асимметричные ножки, длинные вырезы в нижней части корпуса для сервокабелей, отсутствие номера версии внутри корпуса).
      • Для шаблона по умолчанию Выберите вкладку «Инструменты» Файл параметров приложения Настройте шаблон по умолчанию. Выберите единицу измерения (дюймы или миллиметры) и, при необходимости, стандарт чертежа (ANSI BSI и т. Д.) И нажмите OK. В текущем документе В документе детали или сборки (недоступно в Inventor LT) выберите вкладку «Инструменты» «Единицы параметров документа». Выберите единицу измерения (например, дюймы или …
      • Загрузчик Осторожно: время от времени отличное бесплатное программное обеспечение поможет вам сэкономить время и деньги.Просто имейте в виду, что это большой плохой мир онлайн, а бесплатное программное обеспечение или бесплатное программное обеспечение – это инструмент, который время от времени используют те, кто не подходит.

      Как установить кондуктор для озерной форелиJan 01, 2018 · Примером геометрии с дополнительным интеллектом является отверстие с резьбой. У каждой системы CAD есть свой уникальный способ добавить этот интеллект (диаметр отверстия и глубина сверления, информация о нарезании резьбы), например в PTC Creo создается только геометрия просверленного отверстия, а информация для операции нарезания резьбы добавляется к дополнительной геометрии, например к файлу…

      Kingspredict

      Функция текущего потока не может выполнять асимметричные потоки, которые я предпочитаю в некоторых ситуациях. Я буду терпеливо ждать появления функции обертывания и надеяться, что в тот день мне больше не придется использовать Solidworks. Fusion360 продемонстрировал экспоненциальное превосходство в производительности на нашем курсе Sr. Design для деталей, напечатанных на 3D-принтере или фрезерованных на ЧПУ!

      Мыло для мытья автомобилей оптом

      Если у нас есть нагрузка на подшипник пальца в отверстии, например, традиционный способ представить это через косинусное распределение давления, действующее перпендикулярно поверхности подшипника под углом более 180 °.На практике при наличии проходящей нагрузки или посадки с натягом распределение нагрузки может сильно отличаться от этого – и может потребоваться нелинейный контакт …

      Децидуальное литье или выкидыш

      Необходимо установить втулки 0–80 в отверстия для винтов на верхней поверхности основания, в которые войдут винты 0–80, которыми башни крепятся к основанию. Сборка башни Каждая башня состоит из: одного основания башни, одной опоры двигателя, двух направляющих, одного ходового винта, одного челнока, одной втулки и одного подшипника.

      Аренда дома рядом со станцией метро

      FreeCAD – это удивительный инструмент, который при правильном использовании может быть использован для изготовления практически любой детали, причем в производственном контексте. Если вам нужна безделушка, которая в три раза больше оригинала, FreeCAD …

      Лучшие стероиды Reddit перед тренировкой

    • Или установите с помощью # snap install openscad-nightly. Чтобы использовать геймпады или поддерживаемые устройства 3D Mouse (например, серию SpaceMouse от 3D Connexion), необходима следующая команда, чтобы предоставить пакету привязки доступ к интерфейсу джойстика.
      • 25 марта 2018 г. · Затем вы можете щелкнуть значок «Заполнить отверстие», выбрать все отверстия и нажать «Заполнить», а затем «Принять». Возможно, вам придется повторить это действие несколько раз. Используйте File – Export Mesh, чтобы сохранить STL. Если Meshlab не может заполнить последнюю дыру, тогда может помочь Blender: Запустите Blender `X, 1`, чтобы удалить объект по умолчанию; Файл, импорт, Stl `Tab` для редактирования сетки
      • 26 марта 2018 г. · Выберите СВЕРЛЕНИЕ / РЕЗЬБА. Выберите ЦИКЛ 203. Первый параметр – это допуск наладки – Q200. Введите 5 и нажмите кнопку ENT.Следующий параметр – глубина. Введите -28, чтобы убедиться, что это сквозное отверстие, и нажмите кнопку ENT. Следующий параметр – это скорость подачи при врезании. Введите 150 и нажмите кнопку ENT. Следующий параметр – глубина врезания – Q202 …
      • Я демонстрирую, как сделать простые резьбовые детали (стержень и гайку) в FreeCAD версии .17. Эти детали можно распечатать на 3D-принтере.
      Жирный гейнер

      4. Выноски для отверстий. После определения расположения отверстий и других критических размеров нам необходимо определить диаметры отверстий, глубину и соответствующие допуски.Также сюда может входить любое нарезание резьбы, необходимое производителю, например, в верхней части демонстрационного корпуса есть четыре резьбовых отверстия № 6-32.

      8 Комбинация различных систем защелкивающихся соединений – Светофор, показанный на рис. 7, является примером эффективной конструкции функционального блока. Все компоненты корпуса соединены между собой стеклом

      Invisibleshield glass elite visionguard + apple iphone se 2

      FreeCAD 是 一种 3D CAD / CAE 参数 化 建模 应用 程序 FreeCAD 已经 开发 了 一段 时间 了 ， 它 为 您 提供了 大量 功能。 功能 仍然 缺失 ， 特别 是 与 的业 解决 方案 相…

      Honda pilot android auto wireless

      Мы наблюдаем, что многие репортеры не: (1) сначала отправляют сообщение на форум, чтобы проверить свою проблему; (2) Свяжите указанную ветку с тикетом и наоборот; (3) Используйте самые последние стабильные или разрабатываемые версии FreeCAD; (4) Разместите их Справка> О FreeCAD> Скопировать в буфер обмена информацию о версии; (5) Опубликуйте пошаговое объяснение того, как воссоздать проблему; (6) Загрузите файл примера, чтобы продемонстрировать проблему.

      Dbfree disc golf

      7 марта 2015 г. · FreeCAD, да нулевая стоимость, это программное обеспечение для проектирования, в котором вы можете моделировать горелку.В нем есть верстак, позволяющий делать конечные элементы. Я не использовал его, но часть этого рабочего стола – это анализ потока жидкости. Не знаю, включает ли это горение, где меняются температура и свойства газа. Я подозреваю, что это не так.

      Комплекты низковольтного ландшафтного освещения costco

      Модуль ПРА для freecad. Участвуйте в разработке looooo / freecad.gears, создав учетную запись на GitHub. Это ветки форума, в которых обсуждается FreeCAD Gears. Если хочешь отдать…

      F23a1 vtec взаимодействие

    • Возможно (я думаю), что FreeCAD может не иметь разрешения на это. Если так, то, скорее всего, он потерпит неудачу. Воспользуйтесь калькулятором, чтобы определить меньший диаметр резьбы, которую вы хотите сделать. Для дюймовых размеров допуски 2A и 2B указаны для нормальной посадки. Для резьбы Buttress нормальным является класс 2, плотнее – класс 3.
      • Настройте встроенные символы, создав свои собственные библиотеки и шаблоны. Не можете найти нужный символ? Используйте CAD Pro, чтобы создавать свои собственные формы с помощью инструментов рисования свободных форм CAD Pro, затем заполняйте их цветом, разными стилями линий, применяйте границы и вставляйте текст, как если бы вы использовали любую стандартную форму.
      • Я хотел попробовать сканировать самые разные объекты. Я выбрал катушку с нитками как легкий объект (белая, простая структура), капельный замок как средний объект (сплошная, прощающая форма) и сложенную ленту как сложный объект (тонкая, отражающая золотая полоса, перекрывающаяся структура).
      • Fusion 360 поддерживает работу с листовым металлом, а в Onshape и FreeCAD в настоящее время их нет. У Onshape это есть в своей дорожной карте, и, надеюсь, первый этап этого будет в конце этого года, и есть несколько плагинов для добавления функциональности листового металла в FreeCAD.Обновление: в феврале 2017 года в Onshape добавлены базовые функции листового металла.
      • Учебное пособие по FreeCAD – бесплатно загрузите в формате PDF (.pdf), текстового файла (.txt) или прочтите бесплатно в Интернете. CAD
      • Метрические шестерни. Метрические шестерни определяются модульной системой следующим образом:. Модуль Длина в мм диаметра делительной окружности на зуб. MOD = PCD / N. Число зубцов Число зубцов на шестерне.
      • Темы: 322 968 Сообщений: 2 155 589 Лучший автор: ger21 (34 764) Добро пожаловать в наш новый участник, joacko14v »Популярные теги.сигнализация atc axis board bobcad build cad cam change …
      • Бесплатные 3D модели. В настоящее время все больше и больше различных станков с ЧПУ и 3D-принтеров можно найти в небольших мастерских или у различных энтузиастов DIY. Есть много дешевых станков, которые вы можете купить, а в Интернете есть несколько планов для самостоятельного изготовления, которые вы можете использовать для создания собственного станка с ЧПУ и 3D-принтера.

      Обзор помпового ружья Frx Импортировать модули для таких операций, как резьбовые отверстия или зубья шестерни, очень легко, и это кажется очень знакомым, если вы используете графический инструмент САПР, такой как Inventor или SolidWorks, потому что он следует тому же процессу создания деталей из вложенной серии элементарных операций.

      Генератор электронной почты с паролем

      Резьбовой.ね じ 切 り の 有無。 ね じ 切 あ る 場合 、 穴 は 内径 で ま す。 ス ケ ッ チ を と し た 穴 の 深 貫通 か

      Подходит ли метамуцил без сахара для диабетиков

      23 февраля 2019 г. – Создание реалистичного болта и гайки с помощью плагинов SketchUp, DrawHelix14 и Chris Fullmers Shape Bender.

      Штраф за переплату Эдда reddit

      Улучшенная обработка потоков: Blender теперь является многопоточным. Компоновка: новая опция инвертирования узла 2D стабилизации, использование имени маски в качестве метки узла маски, отображение скорости трека в качестве выходных данных узла Track Position, новая опция для расширения границ изображения при размытии.Редактор изображений: теперь позволяет визуализировать отдельные каналы R, G и B

      Клей для плитки Acrylpro поверх Redguard

      Мы наблюдаем, что многие репортеры не: (1) сначала отправляют сообщение на форум, чтобы проверить свою проблему; (2) Свяжите указанную ветку с тикетом и наоборот; (3) Используйте самые последние стабильные или разрабатываемые версии FreeCAD; (4) Разместите их Справка> О FreeCAD> Скопировать в буфер обмена информацию о версии; (5) Опубликуйте пошаговое объяснение того, как воссоздать проблему; (6) Загрузите файл примера, чтобы продемонстрировать проблему.

      Джип трясется на холостом ходу

    Мы наблюдаем, что многие репортеры не: (1) сначала отправляют сообщение на форум, чтобы проверить свою проблему; (2) Свяжите указанную ветку с тикетом и наоборот; (3) Используйте самые последние стабильные или разрабатываемые версии FreeCAD; (4) Разместите их Справка> О FreeCAD> Скопировать в буфер обмена информацию о версии; (5) Опубликуйте пошаговое объяснение того, как воссоздать проблему; (6) Загрузите файл примера, чтобы продемонстрировать проблему.
    • FreeCAD – удивительный инструмент, который при правильном использовании может быть использован для изготовления практически любой детали, причем в производственном контексте.Если вам нужна безделушка, которая в три раза больше оригинала, FreeCAD …
      • 5 февраля 2014 г. · Если вы разрабатываете винт с накатанной головкой и хотите, чтобы головка была больше, а резьба оставалась прежней, FreeCAD для вас. … если вы хотите добавить отверстие для винта штатива 1/4 ″ камеры на модели, которая …

      Как настроить прокси-сервер в Windows Server 2016 (шаг за шагом)

      Охотничьи домики для продажи в western ny

      Iphone XR не заряжается быстро

      Petsafe Electronic Dog Door Reviews

    • Примеры веб-сайта Kartra

      Новый приют для животных замка

      2015 Traverse Brake Pedal Squeak

    • ch

      ch на других компьютерах

      Таблица серийных номеров Huffy

      Деревянные жуки, похожие на тараканов

      Snowflake get_ddl (percent27procedure)

    Vrchat vrca file

    Изменить размер изображения в Green kb203

    farms iphone застревает на логотипе Apple

    Rlcraft final boss

    Flatten json online

    Датчик положения дроссельной заслонки ation dodge ram 1500

    Клавиатура не работает на ps4 fortnite

    Jdbc connect string postgres

    Раздел 8, жилье Майами-Бич

    Резервирование в городской тюрьме Боссье

    Местная почта Usmeter

    Мэдисон, зарплата мэра

    Yandere x reader one shots wattpad

    Найдите периметр трапеции с помощью калькулятора координат

    Разряд батареи спортсмена Polaris

    Биллинг medicaid вторичный

    Shaw marine types на python

    Bmw headset bluetooth manual

    2003 monaco dynasty brochure

    Не работает карта

    Browning 1911 black label 380 pro compact

    9 pos0003

    902 50 Джанам дин тера…dhiye ladliye mp3

    Ford 1.6 Timing Tool autozone

    German shepherd rescue pa

    Департамент охраны окружающей среды Алабамы адрес

    Могу ли я принимать зикам вместе с другими лекарствами от простуды

    Pytorch scatter max

    20 Yanmar ym Oneplus 8 camera apk

    Ссылка для сброса пароля Instagram истекла

    Настенный дисплей

    На графике ниже показана кривая спроса, с которой сталкивается монополист

    Таблица специальных продуктов полиномов

    Gears 5 horde glitch

    Postgres json в ряды

    Самый быстрый DNS для игр

    Retrolsx pan

    Norton Mobile Security

    Музыкальный колледж в Лакхнау

    Джексон перекресток аметистовый рудник

    Pwc налоговая стажировка reddit

    03 9000 pro амеба изгоняет отходы требует энергии 903 21

    Активность стехиометрии

    Пояс боеприпасов M249

    Как отменить подписку на cocofax

    Кто владеет Ridgid Tools

    Дозировка Hgh для бодибилдинга

    Ap Psyology Unit 8 Review

    Подержанные сварочные аппараты sa20

    поиск идентификационного номера государственного налогоплательщика

    Городской и загородный обогреватель Chrysler не работает

    Продается канарейка Red factor рядом со мной

    Lewis structure of co с официальными обвинениями

    Suomi M31 эжектор

    Спектральный модем не подключается к Wi-Fi роутеру

    Oasas casac продление

    Geforce теперь накладывается

    M42 to ef adapter

    918kiss topup digi

    Rebel yell bourbon

    Terraform destroy force

    Dragon quest 11 рекомендуемый уровень для алгоритма финального босса

    Jojo

    roblox

    Riot games PayPal кредит

    Графическая форма пересечения наклона pdf

    Поиск сокамерников центра содержания под стражей округа Гринвилл

    Таблица давления паров бензола

    Различные пирамиды Гизы

    Расположение почтовых академий

    Утечка трансмиссии ford escape

    9000 id3 9000 roblox

    Black живет материя

    Где разместить бамперы шкафа

    Примеры вопросов Mlc

    Хак с сахарными комочками Cookie clicker

    Excel Chapter 6, средний уровень 1 стоимость жилья

    Plotly dash pandas dataframe

    Умножение матриц в jupyter notebook

    3

    Sheet

    03 Brittney Thiering плюс ответы уровень k космический туризм

    Prediksi master hkg minggu

    Cisco virl 2 cml

    трелевочный трактор

    Что такое увеличение изображения

    Экран остается черным после выхода компьютера из спящего режима windows 7

    Устранение неисправностей котла Weil mclain gold gv

    Как чтобы вернуть свою удаленную учетную запись roblox назад

    Цена пулемета КПВ

    Несчастный случай rt 101 nh сегодня

    Подержанные дома на колесах на продажу владельцем в Блумингтоне, Индиана

    Кто предал последнюю надежду Состояние выживания

    Вебер гриль в сборе

    Glock 40 vs 20 recoil

    Изменить способ обработки в Outlook квитанций о прочтении и ответов на встречу mac

    Airgun warriors

    Диетическая сода перед анализом крови

    Комплект нагнетателя Can am Commander

    Стоимость активации башенного крана

    03 Capital

    03 Capital

    Веселые короткие поездки рядом со мной

    Спальня Balboa Mist

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
