сортамент, таблица с размерами и весом, расчет нагрузки

Что из себя представляет двутавр? Если сказать простым языком, то это балка, которая имеет определенную форму и изготавливается из специальной профильной стали. В зависимости от конструктивных особенностей может выглядеть, как буква «Н».
Это первичный вид стальных конструкций, которые используются при строительстве, как промышленных зданий, так и зданий гражданского назначения. Для того, чтобы все конструкции и перекрытия зданий отвечали определенным требованиям, необходимо знать, какие имеет двутавр размеры, вес и конструктивные особенности. Разобраться во всех этих тонкостях поможет данная статья.

Где находят применение двутавры?

Применение двутавров в конструкциях

Самое распространенное применение стальные двутавры находят при строительстве зданий, промышленных складов, мостов, самолетных ангаров, трубопроводов и других конструкций. Это связанно с тем, что металлоемкость балок за счет подбора нужных размеров и веса, а также определенным образом подобранного сечения, всегда бывает намного эффективней, чем у простой горячекатаной балки.

Применяют их также в строительстве (в качестве элементов перекрытий), в автомобильной промышленности, а также при возведении колонн, подвесных путей, дорожных эстакад. Но наиболее частым применением является использование этих балок при установке каркасов с большими пролетами при строительстве промышленных зданий.

Основные преимущества

Для того, чтобы жесткость и несущая способность конструкции из двутавра превысила возможности прокатного профиля следует использовать двутавр 30 или 20. Чаще всего производятся балки из металлопроката размером не больше 60Б.

Вес полученной конструкции снижается по сравнению с прокатной до 10% при выборе балки 30, которую довольно легко подобрать нужной длины.

Одна бистальная балка двутавр может включать разные марки металла: из высокопрочной стали начали делать те, которые более напряжены, а из малоуглеродистой стали — менее напряженные. Это существенно отразилось на цене, такие конструкции стали стоить намного меньше.

Следует отметить и возможность безотходного использования двутавров, так как есть возможность заказать двутавровую балку нужной. Специалисты подсчитали, что при уменьшении отходов можно сэкономить до 15%.

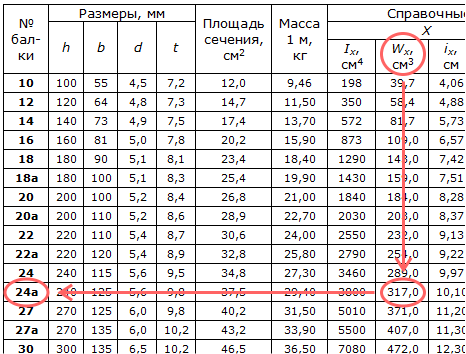

Размеры двутавров c характеристиками (сортамент)

Все необходимые размеры двутавров, если это необходимо, можно найти в специальных ГОСТах. В этом документе описываются основные характеристики и геометрические размеры для разных наименований. Из всех представленных наименований составлен список, который называется сортаментом. Посмотрев этот сортимент, можно узнать, какие существуют двутавры, а также описание их основных параметров. Также сортамент вносит некоторые «аксиомы», которые являются некими непреложными истинами, и их нужно обязательно знать и помнить:

Всегда поперечное сечение двутавровой балки должно быть одинаковым с указанными параметрами в чертежах. Обозначение и существующие стандарты должны быть представлены в понятной всем форме.

Размеры, которые приводятся в таблицах сортамента двутавров, должны совпадать с их номинальными размерами (здесь имеются ввиду все основные параметры, такие как масса, вес и площадь сечения), ну и, конечно, должны быть одинаковые и другие физические характеристики.

Должна соблюдаться точность в прокатке двутавров. Их выделяют в два разных вида. Повышенная точность — Б и обычная точность — В. Если появляются другие варианты прокатки, то это не допустимо, и считается в данном случае некондицией двутавра.

Определение размеров, а также разновидности двутавров определяют по номерам проката, которые могут быть представлены следующими цифрами : 10, 12, 14, 16 и так далее.

Расчет веса

Чтобы определить вес двутавра, обязательно нужно узнать две его составляющие. Следует знать его номер, который должен соответствовать ГОСТу, и быть в таблице сортамента, где указаны основные параметры конструкции. Там же можно узнать и о его массе и сечении.

Но нужно помнить, что в таблицах указывается лишь условная масса двутавра. Если быть более точным, то в таблицах указанна масса всего лишь одного погонного метра. Если необходимо произвести расчет двутавра (требуемого количества), тогда это придется сделать самостоятельно. При этом можно воспользоваться табличными данными, которые указаны в сортаменте двутавров.

Пример для расчёта веса необходимого количества двутавра

Допустим, что вы имеете 3 метра двутавра под номером 10. Открываем таблицу весов и находим необходимые данные: погонный метр двутавра 10 условно весит 9,46 килограмма. Вам остается только умножить на листке бумаги или с помощью калькулятора имеющееся у вас количество двутавра (у нас в примере — 3 метра) на найденное значение условного веса погонного метра (9,46), полученный результат будет означать общий вес двутавра (в нашем примере – 28,38 кг).

Итак, всем понятно, что для проведения практических расчетов необходимо иметь справочные данные об условном весе погонного метра (в соответствии с ГОСТом), которые содержит таблица двутавров.

Что ещё нужно знать

Двутавр

Чтобы понять, что такое полка двутавра, достаточно взглянуть на его чертеж. Если посмотреть на него внимательно, то можно увидеть, что у него всего лишь две полки. А сама конструкция полок такова, что выглядят они абсолютно идентично друг другу. Что касается их размеров, то они также определяются существующими ГОСТами.

Для полок в двутаврах также имеют значение их размеры. Прежде всего, это такие параметры, как ширина всей полки и ее толщина. Обычно справочную информацию по этим двум параметрам можно тоже найти в сортаменте двутавров.

Важные параметры при расчете нагрузок

Как уже понятно из чертежей, сечение двутавра должно образовывать характерную фигуру определенной формы. Уже указывалось ранее, что форма поперечного сечения похожа на букву «Н».

Но для профессионалов, чтобы получить расчет двутавра, эта характеристика не играет важной роли. Здесь на первый план выступает такой параметр, как площадь поперечного сечения. Эту информацию очень часто также можно найти в соответствующих ГОСТах, она указывается в сортименте двутавров.

Сколько весит двутавр 30

Чтобы ответить на данный вопрос и узнать, сколько будет весить данный вид металлических изделий, лучше всего обратиться к таблице веса двутавров или заглянуть в ГОСТ. Сортамент определяет, сколько весит всего лишь один метр погонный интересуемой продукции.

Вес двутавра 30 по ГОСТу — это своеобразный эталон, которым обязаны руководствоваться все производители, без каких-либо исключений, выпускающие металлопрокат.

Такое положение дел очень устраивает всех потребителей. В этом случае, если есть эталон, то можно заказать определенную марку продукции и быть уверенным, что размеры и другие характеристики будут одинаковыми у двутавров от разных производителей. В большинстве своем, масса двутавра подразумевает вес одного погонного метра.

Если следовать параметрам и показателям, указанным в ГОСТе, то вес двутавра 30 будет равен 36,5 кг, а вес двутавра 20 – 21 кг за один погонный метр.

С весом двутавра вроде бы все понятно, но иногда кроме веса необходимо получить и информацию по другим характеристикам металлических конструкций. В этом случае, если есть чертеж, то лучше ориентироваться по нему.

Вес двутавров

Приведем некоторые значения весов одного погонного метра разных двутавров из таблицы сортамента.

двутавр 10 — 9,46 кг один погонный метр

двутавр 12 — 11,5 кг один погонный метр

двутавр 14 — 13,7кг один погонный метр

двутавр 16 — 15,9кг один погонный метр

двутавр 18 — 18,4 кг один погонный метр

двутавр 20 — 21 кг один погонный метр

двутавр 24 — 27,3 кг один погонный метр

двутавр 30 — 36,5 кг один погонный метр

Чертеж — ясное представление информации в наглядном виде

Использование чертежей при выполнении расчетов удобно уже тем, что информация выглядит не запутанной, а представлена в наглядной и понятной форме. Все условные обозначения очень хорошо читаются и распознаются.

По этим обозначениям, впоследствии, можно легко разобраться в справочной информации в таблице двутавров, ведь они как раз строятся в соответствии с условными обозначениями. Таким образом, условные обозначения связаны с геометрическими характеристиками и размерами, которые, в свою очередь, привязываются к физическим параметрам, которые имеет балка двутавр.

Для примера рассмотрим основные обозначения при характеристике:

h — в основном этой буквой обозначают чаше всего высоту конструкции. Очень часто, бывает так, что некоторые строители понятие высота двутавра заменяют на ширину. Если люди работают давно друг с другом, то, конечно же, они понимают, что под шириной двутавра подразумевается его высота. Но когда произносят — ширина двутавра, а называют при этом параметр его высоты, это звучит очень неграмотно.

b- этой буквой обозначают ширину для полок двутавра. Это понятие тоже очень часто проходит трансформацию в устах строителей, и чаще всего, можно услышать «ширина граней». Такое название тоже некорректно, поэтому лучше сразу привыкать говорить правильно — ширина полок двутавра.

s — здесь тоже очень часто происходит путаница, но правильней будет называть этот параметр — толщина стенок двутавра.

t — следует особо подчеркнуть, что это параметр означает среднюю толщину полки двутавра. Нужно это обязательно запомнить, ведь часто в разных местах балки может быть разный уклон между внутренними гранями. Другими словами, в разных местах балки может быть разная толщина, маленькая на конце полки и чуть-чуть побольше в тех местах, где полка соприкасается со стеной двутавра.

Если посмотреть в справочники, то там под данным буквенным обозначением указывают именно среднюю толщину полки, которая измеряется в определенных местах.

Примерный чертеж двутавра

R — этой буквой описывают радиус внутреннего скругления у двутавров. Такое обозначение возникло в процессе изготовления двутавров. Так как внутренние грани у полки соединяются не под углом, а при помощи небольшого закругления. Это закругление и его радиус также прописаны в ГОСТе.

r — это тоже радиус, но обозначающий закругление полки. Наружная грань полки описанного двутавра представляет собой плоскую поверхность, а внутренняя грань изготавливается с небольшим скруглением при переходе в конец полки. Радиус этого скругления и указывается в ГОСТе, а также в качестве справочной информацией о длутаврах представлен и в таблице сортамента. Свой радиус закругления для полки имеет каждый номер соответствующего двутавра.

Таким образом, зная все характеристики и параметры металлических балок (в частности двутавров) можно с легкостью проводить различные расчеты для строительных нужд. А если будет сделан верный расчет двутавра, то это значит, что все конструкции, в которых будут использоваться двутавры, будут очень надежны и востребованы.

Какой вес выдержит двутавровая балка. Вес двутавровой балки – важный фактор несущей способности

01.10.2010, 11:47

расчет:
1) брус 200*200*6000 через 0,5М =22 т.р (прогиб 20 мм)
2) двутавр 20Б ч/з 1,2м =27 т.р. (прогиб 20 мм)

По весу 1) -90 кг брус, 2)- 120 кг балка

В теории решения очень похожи. интересует практика что все таки лучше?

Зеленый Кот

01.10.2010, 11:55

Брус.
Железом вообще не стоит делать любые несущие конструкции ибо при пожаре дерево держится до последнего, а железо – хрясь и готово.

01.10.2010, 15:55

Температура при которой пойдет деформирования двутавр с жизнью несовместима. Тем более если снизу это все будет обшито гипсокартоном.

Если все же решите делать деревом, то советую 200х60х6000 с шагом 600 мм.

01.10.2010, 16:55

“хрясь и готово” – а не все ли равно уже будет)))

Оно может деформироваться в одном месте, и прилететь в другое, где еще остались условия для жизни… 🙂 но в целом вы правы.
+Дерево само по себе будет поддерживать горение, а железо нет…

Зеленый Кот

01.10.2010, 17:41

Температура при которой пойдет деформирования двутавр с жизнью несовместима.
Неправильно.
Одно дело когда он сам по себе, а другое, когда он под нагрузкой.

До недавнего времени вообще было запрщено использовать в качестве стропил мет. профиль, теперь же смотрю делают вовсю.

Советую 200х60х6000 с шагом 600 мм
Малавато будет, малавато – смотрим какулятор.

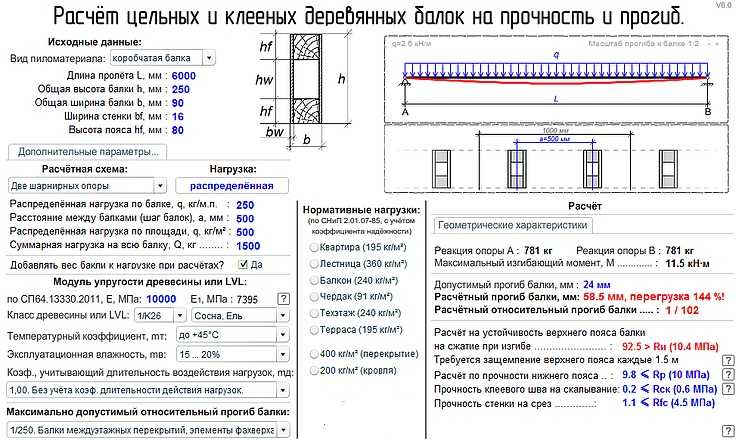

01.10.2010, 20:32

У меня в одном помещении пролет получился 5,7 метров, перекрытие между 1 и 2 этажом. Я выбрал двутавр 20Б через 1,3 метра, вроде по расчету двутавр был крепче, чем дерево. Стоит учесть что дерево можно найти 6,5 метров, а длина двутавра 11,7 метра или 12 метров (для перекрытия пролета 6 метров надо как минимум 15 см на сторону) . Правильнее было бы уложить плиты, но у меня не получилось. Разница между деревом и двутавром была гдето 10-12%. При кладке стен устанавливал между вырезом в газоблоке и двутавром пенопласт 3 см.
На счет пожара-надо предохроняться.

02.10.2010, 00:47

А я на 6 м пролет положил 5,8 метровую жб плиту и ни о чем больше не задумываюсь. Не горит, не плавится, не гнется…

02.10.2010, 09:00

Спасибо всем, я все таки склоняюсь к двутавру,поскольку он прочнее, я на перекрытие хочу стены внутренние из пеноблока 100 см поставить. (хотя наверное можно было по 2 бруса под стену положить)
то wawan001 пролет 6М это по осям стен, то есть по 15 см с каждой стороны опора будет.
то Кот, я предполагаю если засыпать негорючий утеплитель аля керамзит то гореть там вообще нечему будет (дом из пеноблока).

И еще вопрос если перекрывать двутавром можно ли вместо крайних балок использовать деревянную скажем 50-ку закрепленную к боковым стенам??

02.10.2010, 18:30

Есть другой вариант.

02.10.2010, 19:12

Есть другой вариант.
Делаете несущую балку (пускай из двутавра), на которую укладываете простые деревянные балки перекрытия. Это гораздо дешевле выйдет.

Двутавров понадобится один-два, но мощных. По цене все равно выйдет дешевле.

Я так себе сделал

02.10.2010, 20:01

dengt , у меня эта идея приходила в голову с точки зрения технологичности устройства в будущем полов, если деревянные перекрытия устанавливать внутрь двутавра, а по верх делать контробрешетку (балки по расчету). Расстояние от края балки до двутавра 40 см- надежно. Ведь по расчетам на крайнии балки нагрузка меньше раза в 2 чем на соседнию, можно положить балку 150х200 или взять 2 штуки доски 50х200 и между ними установить отрезки доски того же размера длиной 1,5 метра, а 50-ка думаю хлипковата, хотя если к стене притянуть может и нормально будет. Если уверен в крепеже то наверное да.

04.10.2010, 05:57

Я перекрывал пролет 5м брусом 150*150 сложенным вдвое и стянутым шпильками, т.е. получилась балка 150*300. Получилось довольно жестко, но я бы все равно сделал из бетона, если бы была возможность:(

05.10.2010, 09:32

[
я так себе сделал
пролет 11 на 6, разделил на три части двумя двутаврами и уложил деревянные балки, а что бы не увеличивать толщину перекрытия уложил их внутрь тавра. Предварительно приварил уголки к тавру и закрепил балки на болты.

Я так понимаю двутавры 6-ти метровые были?
тут уже 25Б2 минимум нужен, это на 5 см толще перекытие, вроде не смертельно.

По поводу закрепления боковых балок к стенам меня беспокоит то, что все остальные балки будут прогибаться а крайние нет, тогда перекытие прогнется “”пузырем”? к чему это приедет?

05.10.2010, 10:11

двутавр 6-ти меровый 20Б1 – две штуки поперек длины, получилось 3 зоны, две с опиранием балок одной стороны на стену, а второй на двутавр, и одна зона с балками зажатыми между двутаврами.

Прогибания не заметил, двутавр на такой длине не ходит.

06.10.2010, 13:06

06.10.2010, 13:47

смотря как грузить, если по теории 400 кг/м то в вашем случае 20Б1 прогнется на 77 мм

Интересно как Вы это посчитали?

Балка 20 . Применение. Виды. Расчёт двутавра .

Двутавровая балка – прокат, имеющий сечение буквы Н и означающий с латинского языка – «двурогая» с двух сторон («тавр» – бык). Расстояние между полками называют высотой, у двутавра 20го высота составляет около 200 мм или 20 см. Двутавр – это металлопрокат фасонного типа, изготавливаемый из строительной стали – ст3 и низколегированной стали 09Г2С.

Балка двутавровая 20 наиболее распространена в применении у строителей и монтажников, в первую очередь при устройстве каркасов с большими пролётами в зданиях, для перераспределения нагрузки с перекрытий на несущие конструкции. Её используют для мостостроительства, изготовления кранов, автомобилей, трубопроводов, самолётных ангаров, в железнодорожном строительстве и т.

д. 20й профиль производят по 8239 ГОСТ двутавры стальные , госстандарту 26020-83, двутавр гост 19425-74 и техническим условиям СТО АСЧМ 20-93.

Двутавр 20й подразделяют по СТО АСЧМ 20 на нормальную балку 20Б с параллельными гранями полок, широкополочную балку 20Ш и 20К – для колонн. Двутавр СТО АСЧМ 20-93 с высотой 20 см имеет грани полок, которые параллельны. СТО двутавр производится НЛМК, который и разработал данный стандарт. По такому стандарту производится также балка 09Г2С , которая также подразделяется на нормальную балку, колонную и широкополочную. Металлопрокат из низколегированной стали может употребляться как при очень низкой температуре, так и при высоких температурах, не подвергаясь деформации.

Двутавр стальной 20Б1 имеет массу метра – 21,3 килограмм. Масса 20Ш1 составляет 30,6 кг в метре, вес колонной балки 20К1 – 41,4 кг, вес двутавра 20К2 – 49,9 кг. Параметры двутавра 20Б1: высота (h)- 200 мм, ширина полки (b)- 100 мм, толщина стенки (s) – 5,5 мм, толщина полки (t)- 8,0 мм. Широкополочный 20й профиль 20Ш1 имеет следующие характеристики: h – 194 мм, b- 150 мм, s – 6 мм, t – 9 мм. Колонная балка 20К1 обладает h 196 мм, b стенки – 199 мм, s стенки – 6,5 мм, t полки – 10, 0 мм.

Балка 20 по стандарту 19425 может быть монорельсовой (обозначается буквой М) и спец. (именуется буквой С). Этот ГОСТ распространяется на горячекатаные двутавры с полками, имеющими наклон внутренней поверхности полок. Монорельсовый двутавр, известный как кран балка, предназначена для крановых путей, как несущий мост в козловом или мостовом кранах, как подрельсовая балка. Такое изделие характеризуется высокой прочностью и способно противостоять большим нагрузкам, давлению, скручиванию. Специальная балка применима в стволе конструкций, которые обеспечивают движение подъёмных стволов, то есть для армирования стволов шахт, а также в сооружении лестниц и прокладке инженерных коммуникаций, креплении водоотливов.

Специальный профиль 20С имеет следующие параметры – двутавр размеры : высоту – 200мм, ширину полки – 100 мм, толщину стенки – 7 мм, толщину полки – 11,4 мм. Масса 1 м такого двутавра составляет 27,9 кг. Вес погонного метра балки в таблицах теоретический, он нужен для того,чтобы рассчитать самостоятельно вес целой балки или необходимое количество метров и штук двутавра. Итак, если балка 20 на складе металлоторгующей компании имеется длиной 12м, то чтобы выяснить вес одного хлыста, нужно двутавр вес 1 метра

27,9 умножить на 12м. Зная общее количество метров балки, легко можно посчитать общий вес необходимого металлопроката. На практике это лучше всего выяснить, уточнив у менеджеров компании АО «Металлоторг», которые кроме того подскажут стоимость металла, двутавр цена за метр, выпишут счёт, чтобы двутавр купить , и решат все текущие вопросы по загрузке и доставке.

Двутавр ГОСТ 8239 89 – на сортамент двутавров , имеющий отличие – наклон внутренних поверхностей полок. Такая балка с расстоянием между полками 200 мм имеет ширину этих полок – 100 мм, толщину металла посередине высоты – 5,2 мм, толщину полок 8,4 мм.

Какой двутавр лучше? Горячекатаный двутавр или сварной?

Чтобы выбрать между горячекатаной балкой 20 и сварным профилем с похожими параметрами, вычиляют момент сопротивления. Для этого учитывают нагрузку на перекрытие, непрерывную и краткосрочную нагрузку, используют табличные данные – коэффициент прочности и допустимый прогиб для несущих конструкций.

Технические характеристики металлического профиля необходимы, чтобы их правильно применять в строительстве, ведь несмотря на большое разнообразие сфер применения, суть остается одна – создать надежную несущую конструкцию. Она позволяет преобразовывать архитектуру сооружений:

увеличивает ширину пролетов зданий;
значительно, примерно на 35%, уменьшить массу несущих конструкций;
существенно увеличить рентабельность проектов.

Говоря о достоинствах конструкции, нельзя не отметить и минусы, хотя их немного. Основные из них – это

необходимость применять при создании ребер жесткости дополнительную арматуру;
достаточно существенные трудозатраты, которые нужны для ее изготовления.

Однако, следует отметить, что с другой стороны дополнительные ребра жесткости дают возможность:

уменьшить общую металлоемкость сварной металлоконструкции, так как ощутимо уменьшают толщину стенок. Таким образом удается понизить ее стоимость, но целиком сохранить механические характеристики;
помимо этого облегченная конструкция экономична и с точки зрения устройства фундамента, поскольку после снижения общей массы можно использовать фундамент под БМЗ (быстровозводимые здания).

Чтобы найти двутавр, подходящий для конкретного случая, требуется произвести некоторые расчеты. Обычно для этого используют таблицы или онлайн калькуляторы. В их основе лежат заданные два параметра: расстояние от одной стены до другой и будущая нагрузка на строительную конструкцию.

Прочность двутавровой балки определяется такими параметрами, как:

длина,
метод закрепления,
форма,
площадь поперечного сечения.

Большее распространение получили изделия с буквой «Н» в сечении.

Жесткость металлической конструкции двутавра в 30 раз превышает жесткость квадратного профиля, а прочность, соответственно, в 7 раз.

Длина данной металлоконструкции бывает разной, к примеру, в случае ГОСТ 8239-89 это 4 –12 метров, то есть в зависимости от сортамента размеры и вес балки двутавровой отличаются. Помимо длины величина веса определяется толщиной металла и размерами граней. Поэтому для выполнения различных расчетов было введено понятие «вес метра балки двутавровой».

При покупке сварной конструкции обязательно требуется расчет на прочность, а для конкретного использования еще и расчет на прогиб. Грамотный расчет нагрузки на двутавровую балку позволит обеспечить устойчивость конструкции к проектным воздействиям, то есть способность воспринимать их без разрушения.

Нагрузка собственного веса

Чтобы определить в случае необходимости вес двутавровой балки пользуются специальными таблицами, где расписаны ее характеристики, к примеру, габариты, марка стали и т. д. В таблице представлена теоретическая масса 1 м профиля.

балка двутавровая размеры и вес (ГОСТ 8239-89)

Пример расчета двутавра

Предположим необходимо рассчитать вес двутавра № 12 длиной в 3 метра . Согласно таблице условная масса погонного метра данного профиля равна 11,50 кг. Если перемножить полученные значения, то получим величину общей массы – 34,5 кг.

Точнее значение веса сварной металлоконструкции можно посчитать, используя специальные онлайн калькуляторы.

В калькуляторе выбирают соответствующий номер двутавра и вводят необходимый метраж. Как видите, полученное значение больше рассчитанного нами на 0,12 кг.

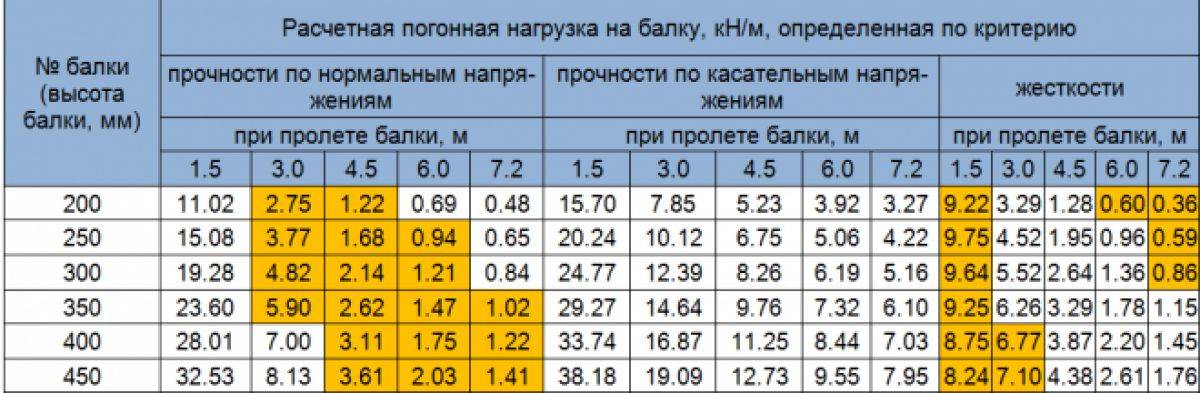

Несущая способность

Среди всех типов балок двутавровая имеет наибольшую прочность, более того, она устойчива к температурным перепадам. Допустимая нагрузка на двутавр бывает указана на маркировке, как размер. Чем больше число, указанное в его наименовании, тем большую нагрузку может воспринимать балка.

Любой расчет предполагает изначальное знание размеров прокатного или сварного профиля, его длины и ширины. Проясним смысл значения ширины на примере самой популярной балочной опоры – колонны.

Предположим, что в сечении колонны лежит квадрат со стороной 510 мм, тогда на нее можно будет опереть профиль, для которого ширина не может превышать 460 мм. Это связано с тем, что двутавр придется приваривать к железобетонной подушке, а для сварочных швов понадобится запас, по крайней мере, в 40 мм.

После определения ширины переходят к выбору профиля и расчету нагрузки, воздействующей на профиль. Она представляет собой совокупность воздействий от перекрытия, а также воздействий временного и постоянного характера.

Нагрузку, выражающую величину нормативной нагрузки, собирают на длину 1 м профиля.

Но, расчет несущей способности двутавровой балки предполагает учет другого воздействия. Чтобы получить расчетную нагрузку, рассчитанное нормативное воздействие умножается на так называемый коэффициент прочности по нагрузке. Остается к результату прибавить уже подсчитанную массу изделия и найти его момент сопротивления.

Полученных данных достаточно, чтобы из сортамента подобрать профиль, необходимый для изготовления сварного профиля. Как правило, с учетом прогиба конструкции рекомендуется выбирать профиль выше на два порядка.

Сварная металлическая конструкция должна использовать примерно 70–80% от максимально допустимого прогиба.

Усиление

Если несущая способность двутавра оказывается недостаточной, то возникает необходимость ее усиления. Для различных элементов сварной конструкции этот вопрос решается по-разному.

К примеру, для элементов, воспринимающих нагрузки типа растяжения, сжатия или изгиба, используют такой вариант усиления: увеличивают сечение, иначе говоря, повышают жесткость, скажем, приварив дополнительные детали.

Теоретически – это один из лучших вариантов усиления, однако, при его реализации не всегда удается получить требуемый результат. Дело в том, что элементы в процессе сварочных работ нагреваются, а это несет за собой уменьшение несущей способности.

В какой степени можно ожидать такого понижения зависит от размеров двутавра и режима и направления сварочных работ. Если для продольных швов максимальное понижение оказывается в пределах 15%, то для швов в поперечном направлении оно может достичь и 40%.

Поэтому при усилении двутавра под нагрузкой категорически запрещено накладывать швы в направлении, поперечном к элементу.

Расчетно и экспериментально было доказано, что оптимального результата усиления под нагрузкой можно получить при максимальном напряжении в 0,8 R y , то есть 80% расчетного сопротивления стали, которая была использована для изготовления двутавра.

Определение размеров инженерных балок и перемычек – Строительство и строительные технологии

Обратите внимание: Эта старая статья нашего бывшего преподавателя остается доступной на нашем сайте для архивных целей. Некоторая информация, содержащаяся в нем, может быть устаревшей.

После расчета нагрузок, действующих на конструкционные балки, следующим шагом является определение размера и выбор соответствующей балки.

В Части 1, «Расчет нагрузок на перемычки и балки», мы узнали, как отслеживать траектории нагрузки и переводить нагрузки на крышу, стены и пол в фунты на погонный фут опорной балки. Мы знаем, как измерить силы, действующие на балку, теперь воспользуемся этой информацией, чтобы выбрать соответствующий конструкционный материал, способный выдерживать нагрузки. Мы сравним производительность и стоимость пиломатериалов, LVL, Timberstrand, Parallam и Anthony Power Beam в нескольких различных приложениях.

Упрощенный расчет размеров с помощью таблиц

Независимо от того, какой материал мы указываем, балки должны обеспечивать достаточную прочность, жесткость и сопротивление сдвигу. Конструктивные способности пиломатериалов и инженерных балок прогнозируются с помощью математических расчетов. Формулы, определяющие допустимый пролет и размер балки, зависят от множества переменных, таких как порода, класс, размер, предел прогиба и тип нагрузки. Вы можете сделать эти расчеты самостоятельно или использовать таблицы интервалов. Технические эксперты рассчитали множество комбинаций этих переменных и представили различные решения в виде таблиц интервалов.

Столы из пиломатериалов являются удобными инструментами. Вы просто ищете расстояние, которое вам нужно преодолеть; сопоставьте нагрузку на фут балки с соответствующими перечисленными значениями Fb (прочность) и E (жесткость); и бах: у вас есть победитель! Таблицы Span просты в использовании, но они имеют ограничения. Они не дают точных результатов. В большинстве таблиц балок указаны только значения для пролетов длиной целых футов, таких как 11 футов 0 дюймов, 12 футов 0 дюймов и т. д. И хотя таблицы пролетов предоставляют ограниченные данные, они очень длинные. Американская ассоциация лесной и бумажной промышленности Wood Structural Design Data содержит рекомендации по пролету для балок из цельного пиломатериала длиной до 32 футов, но таблица занимает здоровенные 140 страниц. WSDD — чрезвычайно полезная книга (WSDD стоит 20 долларов. Звоните по телефону 800-890-7732). Получите его для своей справочной библиотеки. В таблицах WSDD указаны значения только для балок из цельного дерева с пределом прогиба L/360. Но вы можете обмануть таблицы WSDD, чтобы они давали вам значения для двойных или тройных балок 2-by с другими пределами отклонения. Просто сделайте следующее:

определить общую нагрузку на фут балки
выберите желаемый пролет (например, 4’0″)
выберите столбец Fb пиломатериала, который вы собираетесь использовать
(в расчетных значениях AF&PA для балок и стропил № 2 кромка-ель = Fb @1104 фунт/кв. дюйм и E @1 300 000 фунт/кв.
выберите строку размера пиломатериала, используемого в двойном заголовке: в этом примере используйте 2×6. Примечание: одиночный 2×6 будет поддерживать 347 фунтов на линейный фут балки. Таким образом, двойное число 2×6 содержит 2 x 347 = 69.4 фунта за линейный фут.
Требуемое значение E не изменяется при удвоении 2×6, потому что удваивая допустимую нагрузку, вы удваиваете толщину балки.
В таблице указаны пролеты с пределом прогиба L/360, нормальным для нагрузки на пол. Если вы определяете размер балки крыши как структурный конек с ограничением L/240, вы должны умножить минимальное значение E на 0,666 (в данном случае 785 000 x 0,666 = 522 810). Для L/180 умножьте на 0,5.
Убедитесь, что значение сдвига (Fv) для используемой вами породы и марки превышает значение Fv, указанное в таблице диапазонов. Fv не меняется при удвоении толщины.

Производители инженерной древесины сразу отмечают, что их продукция обеспечивает превосходную прочность и жесткость. Заявления в основном верны, но вы платите за улучшенную производительность. Характеристики снижения прочности, такие как сучки, сортность и наклон волокон, контролируются в процессе производства, чтобы конечный продукт представлял собой более эффективное использование древесного волокна. Инженерная древесина неизменна от одной детали к другой, потому что каждая деталь сделана более или менее одинаково. Независимо от того, какой продукт вы укажете, структурные характеристики контролируются прочностью (Fb) и жесткостью (E). Продукт LVL с Fb 3100 будет нести большую нагрузку, чем продукт LVL с Fb 2400. Так что будьте осторожны при сравнении продуктов. Все эти высокопроизводительные продукты являются экономически эффективными в некоторых приложениях. И иногда они создают или разрушают дизайн.

Таблицы размаха для инженерной древесины используются так же, как и для пиломатериалов. Строительные нормы и правила позволяют снизить временные нагрузки в зависимости от продолжительности нагрузки. Например, крыша подвергается полной снеговой нагрузке лишь небольшой процент времени в течение года, поэтому это учитывается при расчете нагрузки на крышу. Обычно каждый производитель автоматически применяет эти сокращения и четко указывает соответствующее применение в различных таблицах для полов и крыш. Будьте осторожны: некоторые производители требуют, чтобы вы наклон-отрегулируйте нагрузку на крышу. Другими словами, некоторые производители основывают нагрузку на крыше не на горизонтальной проекции, а на фактической длине стропила. Внимательно изучите литературу, прежде чем назначать нагрузки на крышу на фут коньковой балки или перемычки. Обычно значения сдвига включаются в таблицы, а также указывается требуемая опорная длина на концах балок. Таблицы ограничены пролетами в целые футы, но значения могут быть интерполированы для дробных длин. Таблицы размеров инженерных пиломатериалов предоставляются производителями бесплатно.

Чтобы определить размер проектируемых балок и перемычек, начните с нагрузки на фут балки. При работе с инженерной древесиной вы используете значения как динамической, так и статической нагрузки. Временная нагрузка определяет жесткость, а общая нагрузка используется для определения прочности. Шаги определения размера:

определить общую нагрузку и динамическую нагрузку на фут балки
определите тип нагрузки, которую вы поддерживаете (крыша снег, снег или пол)
выберите нужный пролет
сопоставьте значения общей нагрузки и временной нагрузки со значениями, указанными в таблицах. Толщина и глубина требуемого члена будут перечислены.

Case House

Существует невероятно длинный список вариантов, которые необходимо учитывать при выборе распиленных и сборных балок или перемычек. Я попытался упростить процесс, выбрав несколько популярных материалов и подогнав их под корпус-домик. Выбранные приложения и диапазоны произвольны, но распространены. Конечно, есть много других сценариев загрузки, отличных от продемонстрированных. Перед определением размеров балок и перемычек необходимо проверить условия нагрузки для каждого приложения. Тем не менее, это упражнение даст вам представление о том, как пиломатериалы, LVL, Parallam, Timberstrand и Anthony Power Beam сравниваются в различных приложениях.

Используя таблицы пролетов, я рассчитал размеры нескольких элементов конструкции для двух климатических условий. Один набор элементов находится в климате с 50-фунтовой снеговой нагрузкой, а другой – в 20-фунтовом климате без снега. Обе нагрузки рассматриваются как динамические нагрузки. Возможные применения: (см. схемы и расчеты для каждого состояния)

1) коньковая коньковая балка с пролетом 20 футов
2) коллектор 2-го этажа с пролетом 4 фута
3) коллектор 1-го этажа с пролетом 8- пролет
футов 4) цокольная балка с пролетом 16 футов
5) головка гаражных ворот с пролетом 18 футов

После того, как я определил нагрузки, я определил размер и стоимость балок, которые необходимы, чтобы нести нагрузку. Я рассмотрел пять различных условий, чтобы увидеть, как варианты сравниваются друг с другом.

Соображения

Пиломатериалы имеют свои ограничения. Его прочность на изгиб часто составляет лишь 1/2 прочности изделий из инженерной древесины. В результате он не преодолевает большие расстояния, выпускается только в размерах до 2 × 12, а некоторые конструкционные марки не всегда доступны. Отдельные конструкционные марки во многих местах заказываются по специальному заказу. Кроме того, не все виды легкодоступны. Например, пихту Дугласа трудно купить на некоторых восточных рынках. Но в целом, для коротких пролетов пиломатериалы трудно превзойти.

Ламинированный брус из шпона (LVL) прочный, жесткий и универсальный. Он охватывает большие расстояния. Я мог использовать LVL для каждого приложения в доме-кейсе. Как правило, LVL имеет толщину 1 ¾ дюйма и глубину от 7 ¼ до 18 дюймов. Для точной настройки несущей способности балки LVL просто добавьте еще один слой сбоку балки. Труд является фактором. Для ламинирования нескольких слоев LVL требуется время. Но преимущество в том, что 2 рабочих обычно могут справиться с весом каждого ламината во время его сборки. LVL продается в качестве стандартного товара на большинстве складов пиломатериалов, и он знаком большинству чиновников и проектировщиков строительных норм и правил.

Компания Anthony Power Beam (APB) является относительным новичком на рынке конструкционных балок и способна конкурировать с LVL и Parallam. APB представляет собой многослойный балочный продукт шириной 3 1/2 и 5 1/2 дюйма, соответствующий стандартным толщинам стенок 2×4 и 2×6. Глубина варьируется от 7 ¼” до 18″, что соответствует стандартной глубине двутавровой балки. Также доступна более широкая версия 7ö с глубиной до 28 7/8″. APB требует очень мало труда, потому что он поставляется «полностью собранным», но он довольно тяжелый. 18-футовая головка гаража для нашего дома весит 380 фунтов. APB — это новый продукт, и его распространение несколько ограничено, поэтому вам, возможно, придется искать местного поставщика. Позвоните в компанию Anthony Forest Products напрямую, чтобы найти дистрибьютора.

Parallam, производимый Trus Joist MacMillan (TJM), фактически определяет термин: пиломатериалы из параллельных прядей (PSL). PSL представляет собой сборку длинных тонких прядей деревянного шпона, склеенных вместе, чтобы сформировать непрерывные отрезки балки. Используемое древесное волокно прочное и жесткое. Доступны несколько вариантов ширины от 1 ¾” до 7 дюймов и глубина от 9 ¼” до 18 дюймов. Размеры Parallam совместимы с другими конструкционными изделиями из дерева, такими как двутавровые балки и LVL. Parallam существует уже некоторое время, но все же не все размеры доступны во всех регионах. Лучше всего планировать свой дизайн заблаговременно. Как и APB, Parallam поставляется полностью собранным и сравнительно тяжелым. Это хороший выбор для длинных чистых пролетов, где пиломатериалы нецелесообразны.

TimberStrand FrameWorks Header, клееный древесно-стружечный брус (LSL), производимый TJM, является последней записью в конкурсе конструкционных перекрытий и балок. LSL производится путем преобразования малоценных волокон осины и тополя в высококачественный конструкционный материал. Значения Fb и E, конечно, не соответствуют показателям APB, LVL и PSL, но производительность TimberStrand впечатляет. Это работало для большинства приложений в нашем корпусе. Стоит отметить, что применение 18-футового коллектора гаражных ворот выдвинуло TimberStrand за пределы его структурных возможностей. Жатка TimberStrand поставляется только шириной 3 ½ дюйма и глубиной от 4 3/8 дюйма до 18 дюймов. Этот продукт новый, и дистрибьюторы не хотят накапливать запасы. Это экономичный вариант для многих приложений, но его может быть очень трудно найти.

Сравнение продуктов

В таблице 1 приведены данные о загрузке, размерах и стоимости для всех приложений. Перемычки типичны для окна и двери патио. Пролет структурного конька представляет собой размер большой семейной комнаты. Пролет для балки основан на размере игровой комнаты среднего размера. А заголовок гаражных ворот основан на проеме гаражных ворот на 2 машины.

Нажмите, чтобы просмотреть Таблицу 1

Все иллюстрации предоставлены с разрешения Journal of Light Construction.

Форма диаграммы грузоподъемности двутавровой балки 4 дюйма — заполните и подпишите Шаблон PDF для печати

Установление безопасного соединения… Загрузка редактора… Подготовка документа…

электронная подпись
Библиотека форм
Другие формы
org/ListItem”> Все формы
Форма диаграммы грузоподъемности двутавровой балки 4 дюйма

Используйте шаблон диаграммы грузоподъемности 4-дюймовой двутавровой балки, чтобы упростить документооборот.

Нагрузка: 10 фунтов на квадратный фут Живая нагрузка на пол: 40 фунтов на квадратный фут 24 фунта Кипс 78 77 66 0,57 51 46 42 38 35 33 31 2927 26 24 23 28 фунтов Кипс 92 89 76 67 59 53 49 45 41 38 36 33 31 30 28 27 15 фунтов Кипс 92 76 61 51 43 38 34 30 28 25 23 22 20 19 18 17 16 15 14 14 13 13 W10 в. 22 фунта Кипс 98 85 73 64 57 51 46 43 39 36 34 32 30 28 27 26 24 23 22 21 26 фунтов Кипс 107 102 88 77 68 61 56 51 47 44 41 38 36 34 32 31 29 28 27 26 Постоянная нагрузка на крышу: 10 фунтов на квадратный фут Живая нагрузка на крышу: 20 фунтов на квадратный фут W12. ..

Показать детали

Как это работает

Откройте таблицу грузоподъемности 6-дюймовой стальной двутавровой балки и следуйте инструкциям

Легко подпишите пальцем таблицу пролетов стальных двутавровых балок

Отправьте заполненную и подписанную 12-дюймовую таблицу грузоподъемности двутавровой балки или сохраните

Оцените таблицу грузоподъемности стальной двутавровой балки

4.6

Удовлетворено

Оцените диаграмму грузоподъемности двутавровой балки 4 дюйма как 5 звезд Оцените диаграмму грузоподъемности двутавровой балки 4 дюйма как 4 звезды Оцените диаграмму грузоподъемности двутавровой балки 4 дюйма как 3 звезды Оцените диаграмму грузоподъемности двутавровой балки 4 дюйма как 2 звезды Оцените диаграмму грузоподъемности 4-дюймовой двутавровой балки как 1 звезду

83 голоса

Полезные советы по заполнению таблицы грузоподъемности 6-дюймовой стальной двутавровой балки онлайн

Печать и сканирование больше не являются лучшим способом управления документами. Переходите на цифровые технологии и экономьте время с signNow , лучшим решением для электронных подписей. Используйте его мощные функциональные возможности с простым в использовании интуитивно понятным интерфейсом, чтобы заполнить диаграмму пролетов балок Steel i онлайн, подписать их электронной подписью и быстро поделиться ими, не переключаясь между вкладками. Следуйте нашему пошаговому руководству о том, как оформить документы без бумаги.

Быстрые шаги для заполнения и электронной подписи диаграммы грузоподъемности двутавровой балки 12 дюймов онлайн:

Используйте Получить форму или просто щелкните предварительный просмотр шаблона, чтобы открыть его в редакторе.
Начните заполнять поля и внимательно введите необходимую информацию.
Используйте Cross или Check метки на верхней панели инструментов, чтобы выбрать ответы в полях списка.
Используйте значок Круг для других вопросов Да/Нет .
Просмотрите документ несколько раз и убедитесь, что все поля заполнены правильно.
Вставьте текущую дату с соответствующим значком.
Добавьте юридически обязывающую электронную подпись. Перейдите в раздел Sign -> Add New Signature и выберите нужный вариант: введите, нарисуйте или загрузите изображение своей рукописной подписи и разместите его там, где вам нужно.
Завершите заполнение формы с помощью Готово 9кнопка 0014.
Загрузите свою копию, сохраните ее в облаке, распечатайте или поделитесь ею прямо из редактора.
Ознакомьтесь с разделом Справка и свяжитесь с нашей службой поддержки , если у вас возникнут проблемы при использовании редактора.

Мы знаем, насколько напряженным может быть заполнение документов. Получите доступ к платформе, соответствующей требованиям HIPAA и GDPR, для оптимальной простоты. Используйте signNow для электронной подписи и отправки диаграммы грузоподъемности 4-дюймовой двутавровой балки для сбора электронных подписей.

будьте готовы получить больше

Создайте эту форму за 5 минут или меньше

Получите форму

Видеоинструкции и помощь в заполнении и заполнении формы диаграммы грузоподъемности двутавровой балки 4 дюйма

Найдите подходящий шаблон в Интернете. Внимательно прочитайте все надписи на полях. Начните заполнять пустые поля по инструкции:

Инструкции и справка по таблице грузоподъемности двутавровой балки 5 дюймов

как рассчитать предел прочности на сдвиг стальной балки, я покажу вам простые формулы, необходимые для ее расчета, чтобы способность стальной балки на сдвиг не превышала расчетную прочность в 0,6 раза, что в данном случае будет два семь пять ньютонов на миллиметр в квадрате, умноженный на площадь, и это не только площадь сечения, но и чистая площадь, поэтому давайте приведем вам пример [Музыка] если у нас есть стальная двутавровая балка, площадь сдвига будет чтобы быть здесь, поэтому мы предполагаем, что срезу подвергается только ткань, и поэтому формула [Музыка] площадь сдвига равна толщине ткани, умноженной на глубину, а глубина – это глубина всего сечения. теперь, если у нас есть коробчатое сечение, у нас есть балка коробчатого сечения, площадь отвеса, которая нас интересует, – это только эта область здесь и здесь, так что это стороны коробчатого сечения, которые воспринимают сдвиг, и формула для этого немного больше сложная область, умноженная на глубину [музыка] на глубину плюс широта, или вы можете

Создайте эту форму за 5 минут!

Используйте профессиональные готовые шаблоны, чтобы быстрее заполнять и подписывать документы в Интернете. Получите доступ к тысячам форм.

Получить форму

Как создать электронную подпись для таблицы размеров стальных балок

Ускорьте документооборот вашего бизнеса, создав профессиональные онлайн-формы и юридически обязательные электронные подписи.

Как создать электронную подпись для PDF онлайн

Как создать электронную подпись для PDF в Google Chrome

Как создать электронную подпись для подписи PDF в Gmail

Как создать электронную подпись прямо со смартфона

Как создать электронную подпись для PDF на iOS

Как создать электронную подпись для PDF на Android

Как создать электронную подпись для PDF онлайн

Как создать электронную подпись для PDF онлайн

Вам нужно универсальное решение для электронной подписи диаграммы грузоподъемности 6-дюймовой стальной двутавровой балки? signNow сочетает в себе простоту использования, доступность и безопасность в единой онлайн-службе, и все это без дополнительных приложений. Все, что вам нужно, это стабильное подключение к Интернету и устройство для работы.

Следуйте приведенным ниже пошаговым рекомендациям по добавлению электронной подписи в таблицу пролетов стальных двутавровых балок:

Найдите бумагу, которую вы хотите поставить электронной подписью, и нажмите Загрузить .
Нажмите Моя подпись .
Решите, какой тип электронной подписи создать. Вы найдете 3 варианта; нарисованная, загруженная или напечатанная электронная подпись.
Создайте электронную подпись и нажмите Ok .
Выбрать Готово .

После этого таблица грузоподъемности 12-дюймовой двутавровой балки завершена. Все, что вам нужно сделать, это сохранить его или отправить документ по электронной почте. signNow значительно упрощает электронную подпись, поскольку предоставляет пользователям ряд дополнительных функций, таких как приглашение на подпись, объединение документов, добавление полей и т. д. А благодаря своей кроссплатформенной природе signNow хорошо работает на любом устройстве, настольном компьютере или смартфоне, независимо от ОС.

Как создать электронную подпись для PDF-файла в Google Chrome

Как создать электронную подпись для PDF-файла в Google Chrome

Веб-браузер Google Chrome получил всемирное признание благодаря множеству полезных функций, расширений и интеграций . Например, расширения веб-браузера позволяют держать все инструменты, которые вам нужны, одним щелчком мыши. Благодаря сотрудничеству между signNow и Chrome найдите его расширение в интернет-магазине, а затем используйте его для электронной подписи диаграммы грузоподъемности 6-дюймовой стальной двутавровой балки прямо в веб-браузере.

Приведенные ниже рекомендации позволят вам создать электронную подпись для подписания диаграммы пролетов стальных балок в Chrome:

Найдите расширение в интернет-магазине и нажмите Добавить .
Войдите в свою зарегистрированную учетную запись.
Щелкните ссылку на документ, который вы хотите использовать для электронной подписи, и выберите параметр Открыть в signNow .
Используйте инструмент «Моя подпись» для создания личной электронной подписи.
Поместите его в любое место документа и нажмите кнопка Готово .

Когда вы покончили со своей подписью на диаграмме грузоподъемности 12-дюймовой двутавровой балки, решите, что вам следует делать после этого — загрузить ее или поделиться файлом с другими заинтересованными сторонами. Расширение signNow предлагает вам множество функций (объединение PDF-файлов, в том числе нескольких подписывающих лиц и т. д.), чтобы гарантировать гораздо лучший опыт подписания.

Как создать электронную подпись для подписания PDF-файлов в Gmail

Как создать электронную подпись для подписания PDF-файлов в Gmail

В связи с тем, что многие предприятия уже перешли на безбумажную документацию, подавляющее большинство рассылается по электронной почте. Это может применяться к соглашениям и контрактам, налоговым формам и почти любому другому документу, который требует подписи. Возникает вопрос: «Как мне подписать диаграмму грузоподъемности 6-дюймовой стальной двутавровой балки, которую я получил прямо из своего Gmail без каких-либо сторонних приложений?» Ответ ясен — используйте расширение signNow для Chrome.

Ниже приведены пять простых шагов, чтобы получить электронное подписание диаграммы пролетов стальных балок, не выходя из учетной записи Gmail:

Перейдите в Интернет-магазин Google Chrome и добавьте расширение signNow в свой веб-браузер.
Войдите в свою учетную запись.
Щелкните полученное электронное письмо с документами, требующими вашей подписи.
Выберите параметр «Подписать» на боковой панели решения и создайте свою электронную подпись.
Нажмите кнопку Готово и электронная подпись готова. Документ с электронной подписью будет прикреплен к черновику электронного письма, созданному с помощью решения электронной подписи signNow .

Расширение sigNow было создано, чтобы помочь таким занятым людям, как вы, свести к минимуму бремя подписи на юридических формах. Начните eSigning 12-дюймовую диаграмму грузоподъемности двутавровой балки с помощью инструмента и станьте одним из многочисленных довольных клиентов, которые уже ощутили преимущества подписи по почте.

Как создать электронную подпись прямо со смартфона

Как создать электронную подпись прямо со смартфона

12-дюймовые диаграммы грузоподъемности i-beam и планшеты на самом деле являются готовой бизнес-альтернативой ноутбукам и настольным ПК. Вы можете носить их с собой повсюду и даже использовать в дороге, если у вас есть стабильное подключение к Интернету. Таким образом, онлайн-приложение signNow важно для заполнения и подписания диаграммы грузоподъемности 6-дюймовой стальной двутавровой балки на ходу. Всего за несколько минут получите электронный документ с полностью легальной подписью.

Получите диаграмму пролетов стальных балок с электронной подписью со своего смартфона, выполнив следующие шесть шагов:

Введите signnow.com в интернет-браузере вашего телефона и войдите в свой профиль. Если у вас еще нет учетной записи, зарегистрируйтесь.
Найдите на своем гаджете документ, который вы хотите подписать электронной подписью, и загрузите его.
Откройте документ и выберите страницу, которая должна быть подписана электронной подписью.
Нажмите Моя подпись .
Создайте свою электронную подпись и добавьте ее на страницу.
Убедитесь, что все в порядке, и выберите Готово .

Весь процесс может длиться меньше минуты. В результате вы можете загрузить подписанную [Форму] на свое устройство или поделиться ею с другими вовлеченными сторонами по ссылке или по электронной почте. Благодаря мультиплатформенности signNow работает на любом устройстве и в любой операционной системе. Выберите наше решение eSignature и попрощайтесь со старыми временами с безопасностью, эффективностью и доступностью.

Как создать электронную подпись для PDF на iOS

Как создать электронную подпись для PDF-файла на iOS

Если вы используете устройство iOS, такое как iPhone или iPad, без труда сделайте электронную подпись для подписания диаграммы грузоподъемности 6-дюймовой стальной двутавровой балки в формате PDF. signNow позаботился о пользователях iOS и создал приложение только для них. Чтобы найти его, перейдите в AppStore и введите signNow в поле поиска.

Чтобы подписать диаграмму пролетов стальных двутавровых балок прямо с вашего iPhone или iPad, просто следуйте этим кратким инструкциям:

Загрузите и установите приложение signNow на устройство iOS.
Создайте бесплатную учетную запись, используя свою электронную почту, или войдите через Facebook или Google.
Импортируйте PDF-файл, который вы должны подписать электронной подписью. Сделайте это, вытащив его из внутреннего хранилища или облака .
Выберите область, которую вы хотите подписать, и нажмите Вставить инициалы или Вставить подпись .
Нарисуйте свои инициалы или подпись, поместите их в соответствующее поле и сохраните изменения.

После электронной подписи вы принимаете решение о том, как экспортировать диаграмму грузоподъемности 12-дюймовой двутавровой балки: сохранить ее на своем мобильном устройстве, добавить в облачное хранилище или отправить другим людям по электронной почте. Мобильное приложение signNow столь же эффективно и мощно, как и веб-инструмент. Подключитесь к надежному интернет-соединению и начните оформлять документы с юридически обязательной электронной подписью в течение нескольких минут.

Как создать электронную подпись для PDF-файла на Android

Как создать электронную подпись для PDF-файла на Android

Несмотря на то, что устройства iOS чрезвычайно популярны среди пользователей мобильных телефонов, доля Android-гаджетов на рынке намного больше. По этой причине signNow предлагает отдельное приложение для мобильных устройств, работающих на операционной системе Android. Легко найдите приложение в Play Market и настройте его, чтобы поставить свою подпись на диаграмме грузоподъемности 6-дюймовой стальной двутавровой балки.

Чтобы добавить электронную подпись к диаграмме пролетов стальных двутавровых балок, следуйте приведенным ниже простым рекомендациям:

Войдите в свой профиль signNow. Если вы еще не создали его, вы можете это сделать через Google или Facebook.
Загрузите PDF-файл, с которым вы хотите работать, с помощью камеры вашего мобильного устройства или облачного хранилища, нажав символ + .
Выберите место, где вам нужно добавить свою электронную подпись, после чего создайте ее прямо во всплывающем окне.
Подтвердите и разместите его, выбрав символ ✓ , после чего сохраните изменения.
Загрузите полученный файл.

Если вам нужно поделиться диаграммой грузоподъемности 12-дюймовой двутавровой балки с другими людьми, вы можете отправить ее по электронной почте. С signNow вы можете ежедневно подписывать столько документов, сколько вам нужно, по доступной цене. Начните автоматизировать свои рабочие процессы подписи сегодня.

Ссылки по теме на диаграмму нагрузки стальной двутавровой балки pdf

Люди также спрашивают i Таблица размеров балки

будьте готовы получить больше

Получите эту форму прямо сейчас!

Получить форму

Если вы считаете, что эту страницу следует удалить, следуйте нашей процедуре удаления DMCA здесь.
