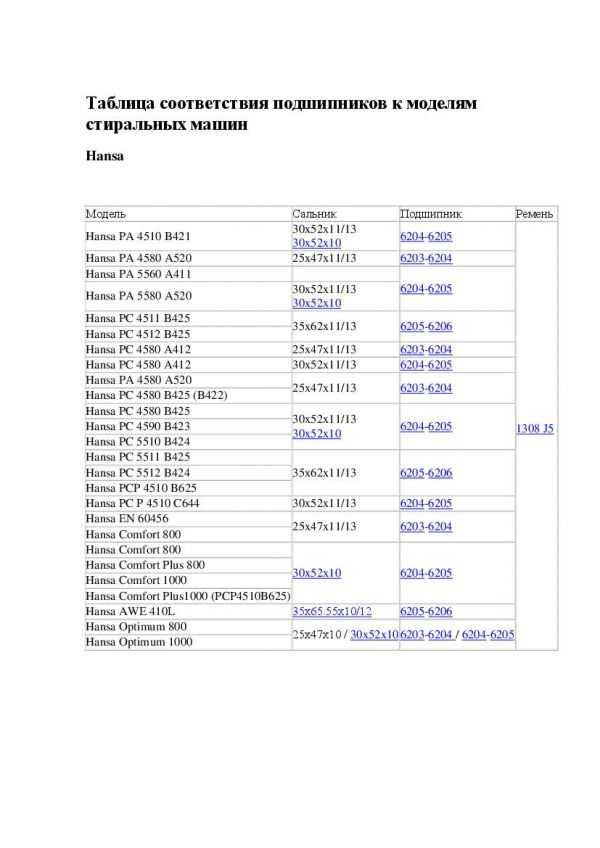

Таблица соответствия импортных и отечественных подшипников. Стр. 1

[email protected]

+7 499 162-22-11

Купить подшипник << >> вперед

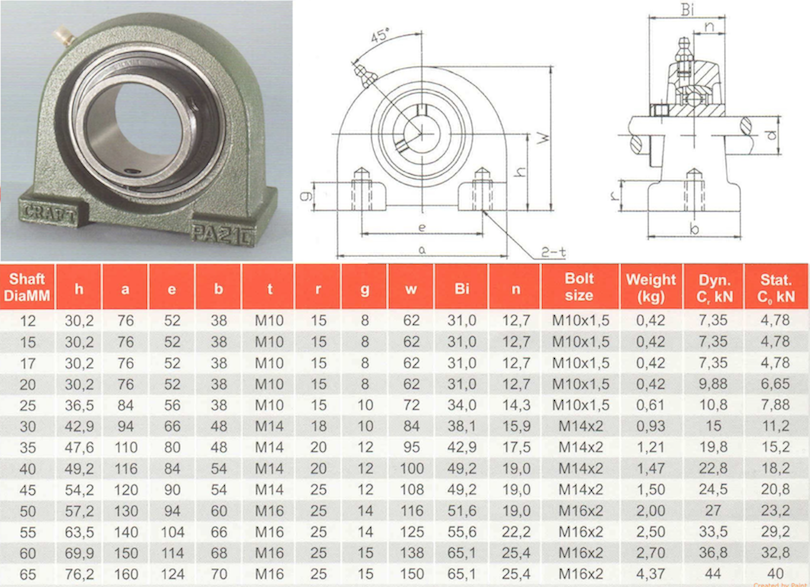

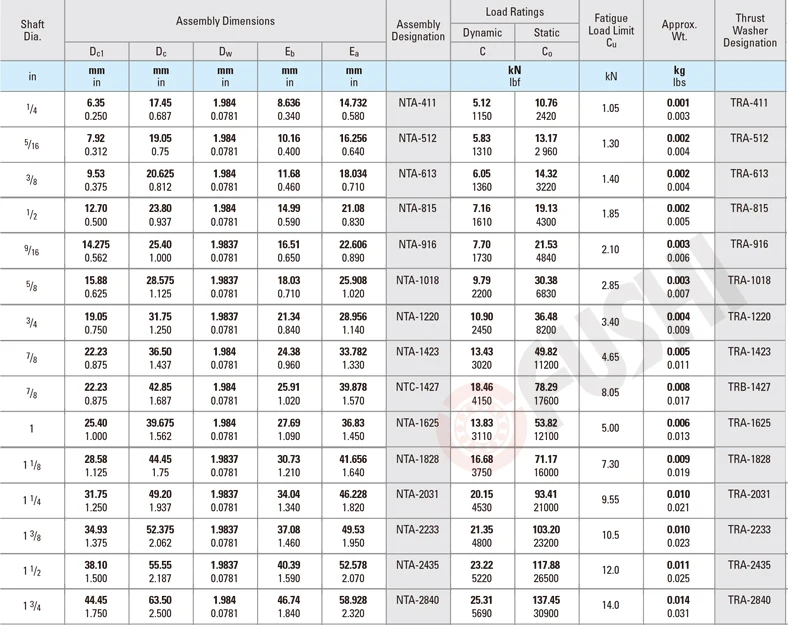

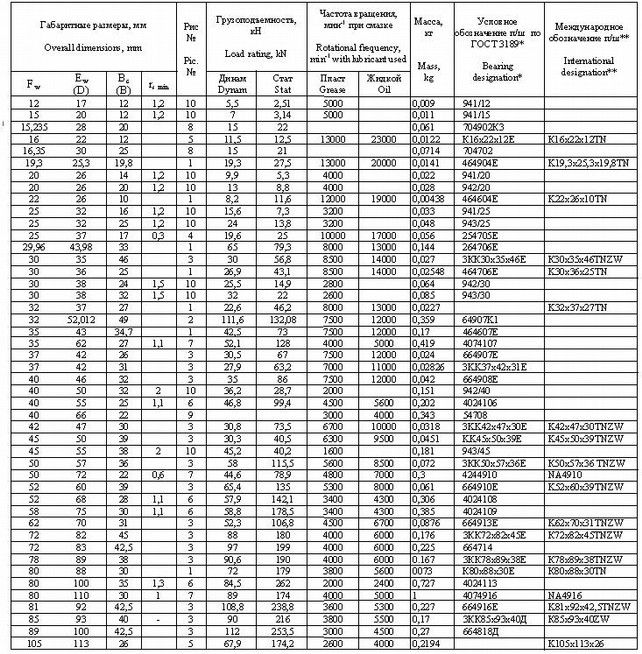

Таблица габаритных размеров и аналогов
Аналоги подшипников		Габаритные размеры			Масса
Отечественные	Импортные	d	D	Ширина	кг
13	603	3	9	3	0,001
17	607	7	19	6	0,007
18	608	8	22	7	2E-2″>0,012
23	623	3	10	4	0,002
24	624	4	13	5	0,003
25	625	5	16	5	0,005
26	626	6	19	6	0,008
27	627	7	22	7	0,012
29	629	9	26	8	0,019
34	634	4	16	5	0000000000000001E-3″>0,005
35	635	5	19	6	0,008
КНС 35 РР	KRV 35 РРХ	16	35	18/52	0,177
КНС 40 РР	KRV 40 РРХ	18	40	20/58	0,252
100	6000	10	26	8	0,02
101	6001	12	28	8	0,021
102	6002	15	32	9	0,027
103	6003	17	35	10	2000000000000003E-2″>0,042
104	6004	20	42	12	0,07
105	6005	25	47	12	0,064
106	6006	30	55	13	0,12
107	6007	35	62	14	0,16
108	6008	40	68	15	0,19
109	6009	45	75	16	0,25
110	6010	50	80	16	26400000000000001″>0,264
111	6011	55	90	18	0,39
112	6012	60	95	18	0,4
113	6013	65	100	18	0,45
114	6014	70	110	20	0,6
115	6015	75	115	20	0,7
116	6016	80	125	22	0,85
117	6017	85	130	22	91″>0,91
118	6018	90	140	24	1,2
119	6019	95	145	24	1,6
120	6020	100	150	24	1,3
121	6021	105	160	26	1,55
122	6022	110	170	28	2,3
124	6024	120	180	28	2,19
126	6026	130	200	33	33″>3,33
128	6028	140	210	33	3,63
130	6030	150	225	35	4,14
132	6032	160	240	38	6,4
134	6034	170	260	42	6,94
136	6036	180	280	46	11,1
138	6038	190	290	46	11,4
140	6040	200	310	51	6″>14,6
144	6044	220	340	56	19,8
148	6048	240	360	56	22,4
152	6052	260	400	65	31,5
156	6056	280	420	65	32,9
164	6064	320	480	74	47,3
172	6072	360	540	82	71,5
196	6096	480	700	100	125
200	6200	10	30	9	03″>0,03
201	6201	12	32	10	0,037
202	6202	15	35	11	0,046
203	6203	17	40	12	0,06
204	6204	20	47	14	0,107
205	6205	25	52	15	0,126
206	6206	30	62	16	0,207
207	6207	35	72	17	26800000000000002″>0,268
208	6208	40	80	18	0,36
209	6209	45	85	19	0,41
210	6210	50	90	20	0,44
211	6211	55	100	21	0,6
212	6212	60	110	22	0,8
213	6213	65	120	23	0,98
214	6214	70	125	24	08″>1,08
215	6215	75	130	25	1,18
216	6216	80	140	26	1,4
217	6217	85	150	28	1,8
218	6218	90	160	30	2,15
219	6219	95	170	32	2,7
220	6220	100	180	34	2,92
221	6221	105	190	36	63″>3,63
222	6222	110	200	38	4,42
224	6224	120	215	40	5,24
226	6226	130	230	40	6,31
228	6228	140	250	42	6,9
230	6230	150	270	45	9,85
232	6232	160	290	48	15
234	6234	170	310	52	15
236	6236	180	320	52	5″>18,5
238	6238	190	340	55	23,3
244	6244	220	400	65	32,4
300	6300	10	35	11	0,05
301	6301	12	37	12	0,06
302	6302	15	42	13	0,08
303	6303	17	47	14	0,11
304	6304	20	52	15	14″>0,14
305	6305	25	62	17	0,23
306	6306	30	72	19	0,35
307	6307	35	80	21	0,44
308	6308	40	90	23	0,64
309	6309	45	100	25	0,81
310	6310	50	110	27	1,08
311	6311	55	120	29	35″>1,35
312	6312	60	130	31	1,7
313	6313	65	140	33	2,11
314	6314	70	150	35	2,37
315	6315	75	160	37	3,1
316	6316	80	170	39	3,6
317	6317	85	180	41	4,24
318	6318	90	190	43	5
319	6319	95	200	45	7″>5,7
320	6320	100	215	47	7,28
321	6321	105	225	49	10,3
322	6322	110	240	50	9,8
324	6324	120	260	55	12,3
326	6326	130	280	58	15,2
330	6330	150	320	65	27,6
332	6332	160	340	68	5″>31,5
336	6336	180	380	75	44,2
340	6340	200	420	80	56,5
403	6403	17	62	17	0,28
405	6405	25	80	21	0,55
406	6406	30	90	23	0,72
407	6407	35	100	25	0,9
408	6408	40	110	27	2″>1,2
409	6409	45	120	29	1,52
410	6410	50	130	31	1,91
411	6411	55	140	33	2,3
412	6412	60	150	35	2,41
413	6413	65	160	37	3,44
414	6414	70	180	42	4,72
415	6415	75	190	45	9″>5,9
416	6416	80	200	48	7
417	6417	85	210	52	7,93
655	R3	4,762	12,7	3,967	0,0024
700	16100	10	28	8	0,023
703	6303	17	47	14	0,132
706	61806(B=7)	30	42	6/7	0,026
709	16009(B=10)	45	75	11	2″>0,2
710	16010(В=10)	50	80	11	0,213
734	6034	170	260	42	7,09
753	R2	3,175	9,525	3,967	0,001
756	R4	6,35	15,875	4,978	0,005
766	R 168	6,35	9,525	3,175	0,0007
801	16101	12	30	8	7E-2″>0,027
1005	135	5	19	6	0,01
1006	126	6	19	6	0,01
1007	127	7	22	7	0,015
1008	108	8	22	7	0,014
1009	129	9	26	8	0,022
1200	1200	10	30	9	0,035
1201	1201	12	32	10	04″>0,04
1202	1202	15	35	11	0,05
1203	1203	17	40	12	0,07
1204	1204	20	47	14	0,12
1205	1205	25	52	15	0,14
1206	1206	30	62	16	0,22
1207	1207	35	72	17	0,32
1208	1208	40	80	18	42″>0,42
1209	1209	45	85	19	0,49
1210	1210	50	90	20	0,54
1211	1211	55	100	21	0,71
1212	1212	60	110	22	0,89
1213	1213	65	120	23	1,15
1214	1214	70	125	24	1,28
1215	1215	75	130	25	36″>1,36
1216	1216	80	140	26	1,67
1217	1217	85	150	28	2,1
1218	1218	90	160	30	2,5
1219	1219	95	170	32	3,15
1220	1220	100	180	34	3,7
1221	1221	105	190	36	4,6

Info@Z-Master.

+7 499 162-22-11

Купить подшипник << Смотреть аналоги >> вперед

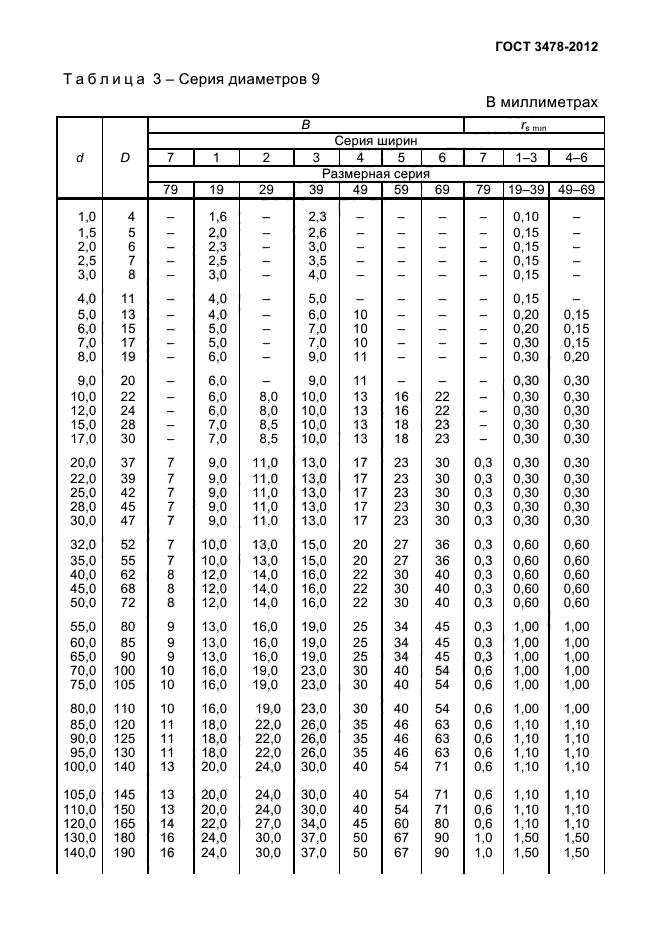

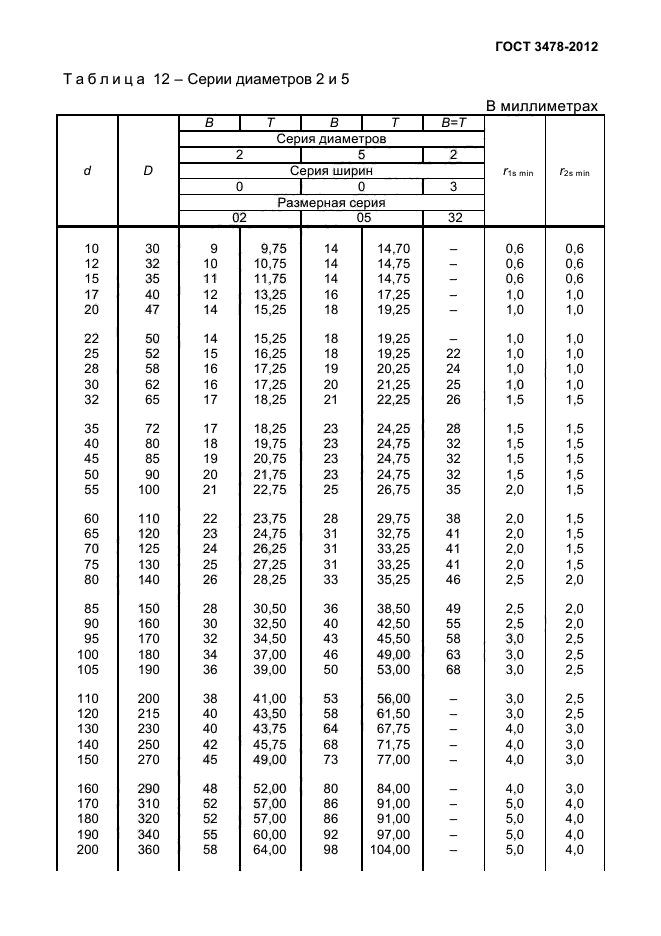

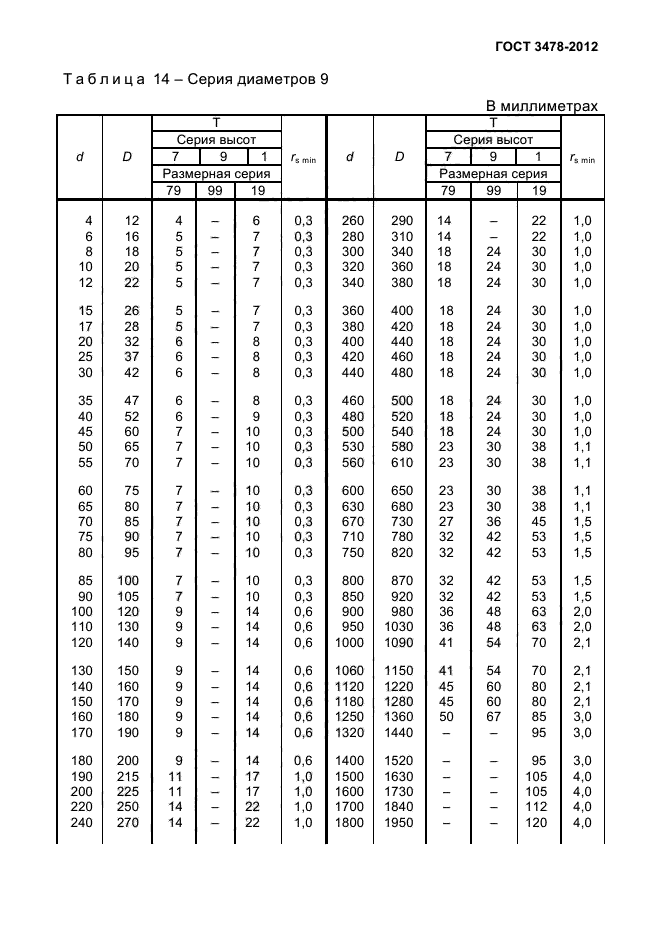

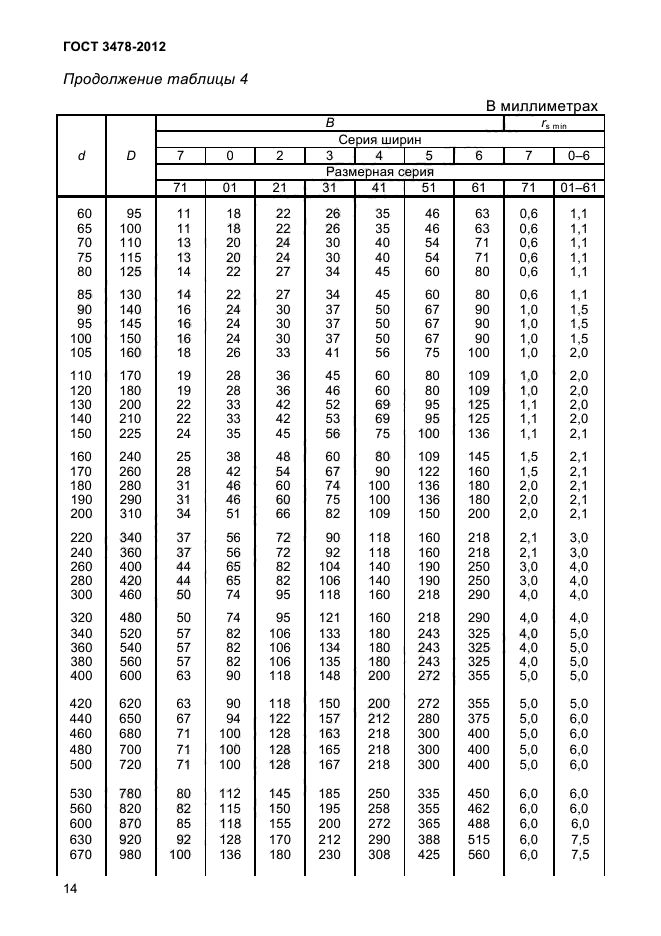

Размеры подшипников таблица -Справочные материалы

Главная
Справочные материалы
Размеры подшипников таблицы

Вал 1-5 мм

Международное обозначение	Аналог (ГОСТ)	Внутренний размер (мм)	Внешний размер (мм)	Ширина (мм)	Масса (кг)
681	1000081	1	3	1,0	0,00006
691	1000091	1	4	1,6	0,0001
601	11	1,5	6	2,5	0,0004
602	12	2	7	2,8	0,0006
682	1000082	2	5	1,5	0,00019
692	1000092	2	6	2,3	0,0004
603	13	3	9	3,0	0,0010
623	23	3	10	4	0,001
633	33	3	13	5	0,003
683	1000083	3	7	2	0,0003
693	1000093	3	8	3	0,0007
604	14	4	12	4,0	0,002
624	24	4	13	5	0,003
634	34	4	16	5	0,005
684	1000084	4	9	2,5	0,0007
694	1000094	4	11	4	0,0020
605	15	5	14	5,0	0,003
625	25	5	16	5	0,004
635	35	5	19	6	0,009
685	1000085	5	11	3	0,0012
695	1000095	5	13	4	0,0025

Вал 6-10 мм

Международное обозначение	Аналог (ГОСТ)	Внутренний размер (мм)	Внешний размер (мм)	Ширина (мм)	Масса (кг)
606	16	6	17	6	0,008
626	26	6	19	6	0,008
636	36	6	22	7	0,01
686	1000086	6	13	3,5	0,0020
696	1000096	6	15	5	0,004
607	17	7	19	6	0,009
627	27	7	22	7	0,012
637	37	7	26	9	0,02
687	1000087	7	14	3,5	0,0022
697	1000097	7	17	5	0,005
608	18	8	22	7	0,015
628	28	8	24	8	0,018
638	38	8	28	9	0,029
688	1000088	8	16	4	0,0030
698	1000098	8	19	6	0,007
609	19	9	24	7	0,018
629	29	9	26	8	0,02
639	39	9	30	10	0,03
689	1000089	9	17	4	0,0034
699	1000099	9	20	6	0,008
6000	100	10	26	8	0,019
6200	200	10	30	9	0,03
6300	300	10	35	11	0,05
6800	1000800	10	19	5	0,0055
6900	1000900	10	22	6	0,009

Вал 12-20 мм

Международное обозначение	Аналог (ГОСТ)	Внутренний размер (мм)	Внешний размер (мм)	Ширина (мм)	Масса (кг)
6001	101	12	28	8	0,02
6201	201	12	32	10	0,037
6301	301	12	37	12	0,06
6801	1000801	12	21	5	0,007
6901	1000901	12	24	6	0,010
6002	102	15	32	9	0,03
6202	202	15	35	11	0,04
6302	302	15	42	13	0,08
6802	1000802	15	24	5	0,008
6902	1000902	15	28	7	0,017
16002	7000102	15	32	8	0,027
6003	103	17	35	10	0,04
6203	203	17	40	12	0,07
6303	303	17	47	14	0,1
6403	403	17	62	17	0,26
6803	1000803	17	26	5	0,009
6903	1000903	17	30	7	0,018
16003	7000103	17	35	8	0,032
6004	104	20	42	12	0,07
6204	204	20	47	14	0,1
6304	304	20	52	15	0,14
6404	404	20	72	19	0,39
6804	1000804	20	32	7	0,020
6904	1000904	20	37	9	0,035
16004	7000104	20	42	8	0,05

Вал 25-50 мм

Международное обозначение	Аналог (ГОСТ)	Внутренний размер (мм)	Внешний размер (мм)	Ширина (мм)	Масса (кг)
6005	105	25	47	12	0,08
6205	205	25	52	15	0,12
6305	305	25	62	17	0,23
6405	405	25	80	21	0,53
6805	1000805	25	37	7	0,022
6905	1000905	25	42	9	0,042
16005	7000105	25	47	8	0,05
6006	106	30	55	13	0,11
6206	206	30	62	16	0,2
6306	306	30	72	19	0,33
6406	406	30	90	23	0,72
6806	1000806	30	42	7	0,027
6906	1000906	30	47	9	0,049
16006	7000106	30	55	9	0,08
6007	107	35	62	14	0,15
6207	207	35	72	17	0,28
6307	307	35	80	21	0,44
6407	407	35	100	25	0,95
6807	1000807	35	47	7	0,031
6907	1000907	35	55	10	0,086
16007	7000107	35	62	9	0,11
6008	108	40	68	15	0,19
6208	208	40	80	18	0,3
6308	308	40	90	23	0,62
6408	408	40	110	27	1,22
6808	1000808	40	52	7	0,035
6908	1000908	40	62	12	0,11
16008	7000108	40	68	9	0,12
6009	109	45	75	16	0,24
6209	209	45	85	19	0,4
6309	309	45	100	25	0,82
6409	409	45	120	29	1,54
6809	1000809	45	58	7	0,043
6909	1000909	45	68	12	0,15
16009	7000109	45	75	10	0,17
6010	110	50	80	16	0,26
6210	210	50	90	20	0,4
6310	310	50	110	27	1
6410	410	50	130	31	1,89
6810	1000810	50	65	7	0,057
6910	1000910	50	72	12	0,18
16010	7000110	50	80	10	0,188

Вал 55-70 мм

Международное обозначение	Аналог (ГОСТ)	Внутренний размер (мм)	Внешний размер (мм)	Ширина (мм)	Масса (кг)
6011	111	55	90	18	0,38
6211	211	55	100	21	0,5
6311	311	55	120	29	1,3
6411	411	55	140	33	2,29
6811	1000811	55	72	9	0,091
6911	1000911	55	80	13	0,19
16011	7000111	55	90	11	0,26
6012	112	60	95	18	0,41
6212	212	60	110	22	0,7
6312	312	60	130	31	1,7
6412	412	60	150	35	2,76
6812	1000812	60	78	10	0,12
6912	1000912	60	85	13	0,26
16012	7000112	60	95	11	0,28
6013	113	65	100	18	0,43
6213	213	65	120	23	0,9
6313	313	65	140	33	2
6413	413	65	160	37	3,28
6813	1000813	65	85	10	0,13
6913	1000913	65	90	13	0,30
16013	7000113	65	100	11	0,3
6014	114	70	110	20	0,6
6214	214	70	125	24	1
6314	314	70	150	35	2,5
6414	414	70	180	42	4,85
6814	1000814	70	90	10	0,18
6914	1000914	70	100	16	0,32
16014	7000114	70	110	13	0,43

Вал 75-100 мм

Международное обозначение	Аналог (ГОСТ)	Внутренний размер (мм)	Внешний размер (мм)	Ширина (мм)	Масса (кг)
6015	115	75	115	20	0,63
6215	215	75	130	25	1,1
6315	315	75	160	37	3
6415	415	75	190	45	5,74
6815	1000815	75	95	10	0,19
6915	1000915	75	105	16	0,38
16015	7000115	75	115	13	0,45
6016	116	80	125	22	0,84
6216	216	80	140	26	1,4
6316	316	80	170	39	3,6
6416	416	80	200	48	6,72
6816	1000816	80	100	10	0,22
6916	1000916	80	110	16	0,43
16016	7000116	80	125	14	0,59
6017	117	85	130	22	0,89
6217	217	85	150	28	1,7
6317	317	85	180	41	4,2
6417	417	85	210	52	7,88
6817	1000817	85	110	13	0,29
6917	1000917	85	120	18	0,70
16017	7000117	85	130	14	0,62
6018	118	90	140	24	1,1
6218	218	90	160	30	2,1
6318	318	90	190	43	4,9
6418	418	90	225	54	11,40
6818	1000818	90	115	13	0,30
6918	1000918	90	125	18	0,73
16018	7000118	90	140	16	0,84
6019	119	95	145	24	1,2
6219	219	95	170	32	2,6
6319	319	95	200	45	5,7
6819	1000819	95	120	13	0,32
6919	1000919	95	130	18	0,76
16019	7000119	95	145	16	0,88
6020	120	100	150	24	1,2
6220	220	100	180	34	3,1
6320	320	100	215	47	7
6820	1000820	100	125	13	0,34
6920	1000920	100	140	20	1,02
16020	7000120	100	150	16	0,91

Вал 105-140 мм

Международное обозначение	Аналог (ГОСТ)	Внутренний размер (мм)	Внешний размер (мм)	Ширина (мм)	Масса (кг)
6021	121	105	160	26	1,6
6221	221	105	190	36	3,7
6321	321	105	225	49	7,9
6821	1000821	105	130	13	0,45
6921	1000921	105	145	20	1,05
16021	7000121	105	160	18	1,20
6022	122	110	170	28	1,95
6222	222	110	200	38	4,3
6322	322	110	240	50	9,5
6822	1000822	110	140	16	0,60
6922	1000922	110	150	20	1,1
16022	7000122	110	170	19	1,46
6024	124	120	180	28	2
6224	224	120	215	40	5,1
6324	324	120	260	55	12,2
6824	1000824	120	150	16	0,65
6924	1000924	120	165	22	1,4
16024	7000124	120	180	19	1,8
6026	126	130	200	33	3,25
6226	226	130	230	40	6,2
6326	326	130	280	58	15
6826	1000826	130	165	18	0,93
6926	1000926	130	180	24	1,9
16026	7000126	130	200	22	2,69
6028	128	140	210	33	3,3
6228	228	140	250	42	7,5
6328	328	140	300	62	18
6828	1000828	140	175	18	1,08
6928	1000928	140	190	24	2,1
16028	7000128	140	210	22	2,86

Вал 150-200 мм

Международное обозначение	Аналог (ГОСТ)	Внутренний размер (мм)	Внешний размер (мм)	Ширина (мм)	Масса (кг)
6030	130	150	225	35	4
6230	230	150	270	45	9,8
6330	330	150	320	65	21,7
6830	1000830	150	190	20	1,43
6930	1000930	150	210	28	3,5
16030	7000130	150	225	24	3,58
6032	132	160	240	38	5
6232	232	160	290	48	15
6832	1000832	160	200	20	1,49
6932	1000932	160	220	28	3,7
16032	7000132	160	240	25	3,6
6034	134	170	260	42	6,9
6234	234	170	310	52	16,5
6834	1000834	170	215	22	2
6934	1000934	170	230	28	4,0
16034	7000134	170	260	28	5,77
6036	136	180	280	46	8
6236	236	180	320	52	17,5
6836	1000836	180	225	22	2
6936	1000936	180	250	33	4,9
16036	7000136	180	280	31	7,6
6038	138	190	290	46	9
6238	238	190	340	55	23
6838	1000838	190	240	24	2,6
6938	1000938	190	260	33	5,2
16038	7000138	190	290	31	7,89
6040	140	200	310	51	11
6240	240	200	360	58	28
6840	1000840	200	250	24	2,7
6940	1000940	200	280	38	7,7
16040	7000140	200	310	34	10,1

Вал 200-460 мм

Международное обозначение	Аналог (ГОСТ)	Внутренний размер (мм)	Внешний размер (мм)	Ширина (мм)	Масса (кг)
6044	144	220	340	56	18
6244	244	220	400	65	32
6844	1000844	220	270	24	3
6944	1000944	220	300	38	8,1
16044	7000144	220	340	37	13,5
6048	148	240	360	56	19
6248	248	240	440	72	51
6848	1000848	240	300	28	4,5
6948	1000948	240	320	38	9,6
16048	7000148	240	360	37	14,5
6052	152	260	400	65	29
6252	252	260	480	80	65
6852	1000852	260	320	28	4,8
6952	1000952	260	360	46	14,5
6056	156	280	420	65	31
6256	256	280	500	80	71
6856	1000856	280	350	33	7,4
6956	1000956	280	380	46	15,0
6060	160	300	460	74	43
6860	1000860	300	380	38	10,5
6960	1000960	300	420	56	24,0
6064	164	320	480	74	46
6864	1000864	320	400	38	11,8
6068	168	340	520	82	62
6868	1000868	340	420	38	12,0
6072	172	360	540	82	65
6876	1000876	380	480	46	20,0
6892	1000892	460	580	56	36,3

Купить ПОДШИПНИК СТОЛБА-1636184951 для запчастей Hobart

Сопутствующие товары

Добавить в корзину

ОБОРУДОВАНИЕ ДЛЯ МОНТАЖА ПОДШИПНИКОВ СТОЛА 5700/5800

Части Хобарта

Ваша цена: В настоящее время: 4,00 долл. США

МОНТАЖНОЕ ОБОРУДОВАНИЕ ДЛЯ ПОДШИПНИКА СТОЛА 5700/5800 Включает: Один комплект крепежа OEM#: SC-041-31, WS-018-40 OEM Описание: Винт подходит для моделей: 5212, 5214, 5216, 5514, 5614, 5700 , 5701, 5801, 6614,…

х402

Добавить в корзину

ОБОРУДОВАНИЕ ДЛЯ МОНТАЖА ПОДШИПНИКОВ СТОЛА 5700/5800

Части Хобарта

Ваша цена: В настоящее время: 4,00 долл. США

х402

Клиенты также просмотрели

Добавить в корзину

РУЧКА РЕГУЛИРОВКИ ВЕРХНЕЙ НАПРАВЛЯЮЩЕЙ, резьба 5/16 дюйма

Части Хобарта

Ваша цена: В настоящее время: 5,00 $

ВЕРХНЯЯ НАПРАВЛЯЮЩАЯ РЕГУЛИРОВОЧНАЯ КНОПКА, резьба 5/16″x18 Включает: Одна ручка OEM#: 00-435958-00002 заменена/аналогична 00-120444-00002 OEM Описание: Ручка – позиционирование Подходит для моделей: 5700, 5701 , 5800, 5801, 6614, 6801

х317

Добавить в корзину

Комплект компонентов вала для крепления нижнего пильного диска пил Hobart 5700, 5801, 6614, 6801.

Реп. 00-913102-00

Части Хобарта

Ваша цена: В настоящее время: $119,50

КОМПОНЕНТЫ ВАЛА – НИЖНЕЕ КОЛЕСО 5801 Включает: Один комплект компонентов вала, состоящий из следующих компонентов: нижний вал колеса (h240), стопорный штифт вала (h275), шпонка нижнего вала (h361), верхний и нижний вал…

х412

Добавить в корзину

Кольцо шлифовального станка #32, подходит для кофемолок Hobart, заменяет 00-873697, 86050

Части Хобарта

Ваша цена: В настоящее время: 117,50 $

КОЛЬЦО GRINDER -32 OEM №: 00-873697, R-86050 OEM Описание: Кольцо — регулировочное подходит для моделей: 4146, 4246, 4246HD, 4246S, 4332, 4346, 4532, 4632, 4732, 4732А, MF1532, MG2032

Н506

Добавить в корзину

ПОДШИПНИК СТОЛА ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ

Части Хобарта

Ваша цена: В настоящее время: 10,50 $

ПОДШИПНИК СТОЛА ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ Включает: Один подшипник OEM#: BB-008-11 OEM Описание: Шариковый подшипник Подходит для моделей: 5212, 5214, 5216, 5514, 5614, 5700, 5701, 5801, 6614, 6801, АБР1У

х357

ступеней с воздушным подшипником | Моторизованный | Linear

Пневматические подшипники обладают преимуществами по сравнению с механическими подшипниками, когда требуется движение без вибраций, крайне важен постоянный контроль скорости, а также когда должны быть оптимальны угловая повторяемость и геометрические характеристики. Ступени с воздушными подшипниками заменяют механический контакт тонкой воздушной пленкой, что позволяет избежать износа, трения, вибрации и эффектов гистерезиса. PI предлагает линейные направляющие с воздушными подшипниками, столы с воздушными подшипниками XY, поворотные столы/шпиндели, ступени наклона и сферические воздушные подшипники с 3 степенями свободы. Доступны комбинации линейных и поворотных ступеней для обеспечения 1-, 2-, 3-, 4-, 5- и 6-осевых решений с воздушными подшипниками.

Моторизованные линейные и вертикальные столики Моторизованные XY планарные столики Порталы XY и XYZ Моторизованные поворотные столики и столики Z-Tip-Tilt Немоторизованные линейные воздушные подшипники Немоторизованные вращающиеся воздушные подшипники Немоторизованные сферические воздушные подшипники Платформа с ручным управлением по осям X-Y для вращающихся воздушных подшипников Контроллеры Комплекты подготовки воздуха Монтажные ножки для линейных воздушных подшипников Пьедестал для сферических воздушных подшипников

Большой вращающийся воздушный подшипник, используемый в синхротронных испытаниях
Точность постоянной скорости воздушных подшипников
Показатели прямолинейности/плоскостности воздушных подшипников
Когда использовать воздушные подшипники вместо механических
7 основных мифов о воздушных подшипниках 90 Основные сведения о воздушных подшипниках

Воздушные подшипники БЛОГ

PI предлагает самый широкий и глубокий портфель технологий точного перемещения. Компания PI в США имеет большой опыт проектирования и производства продуктов точного позиционирования Air Bearing. PI опирается на более чем 200-летний опыт работы с воздушными подшипниками, предлагая линейные, плоские XY и поворотные ступени с воздушными подшипниками для OEM, промышленных и исследовательских рынков. PI US также имеет собственное предприятие по прецизионному шлифованию, расположенное в Нашуа, штат Нью-Гемпшир. Глобальная группа PI предлагает комплексные продукты и системы для точного управления движением и позиционированием воздушных подшипников, которые по своей природе не имеют трения и обеспечивают плавное и точное движение.

Видео: 3-осевой столик с воздушными подшипниками XY-Theta-Z для высокоточной лазерной обработки

Сочетая чрезвычайно оперативную инженерную поддержку и методы бережливого производства, PI может предоставлять своим клиентам услуги высочайшего качества. Максимальная производительность прецизионных систем достигается за счет обширного опыта проектирования и анализа с использованием собственного оборудования и запатентованных технологий.

В дополнение к множеству стандартных пневматических подшипников и моторизованных столиков позиционирования, полностью интегрированные, специально разработанные многоосевые системы позиционирования для метрологических и механических применений доступны от американской команды дизайнеров и инженеров PI. Контроллеры движения ACS (часть группы PI) являются нашими основными контроллерами; у нас есть опыт работы со многими другими контроллерами, если клиент предпочитает другую марку.

Для получения дополнительной информации о технологии пневматических подшипников PIglide загрузите наш каталог пневматических подшипников.

См. подробные примеры применения воздушных подшипников >

В этих ступенях используются трехфазные линейные двигатели без железа или двигатели со звуковой катушкой, встроенные оптические датчики линейных перемещений и бесконтактные воздушные подшипники с полным предварительным натягом. Некоторые модели поставляются с синусоидальным/косинусным, A/B и абсолютным энкодером BISS.

Планарные многоосевые ступени на пневмоподшипниках обеспечивают дополнительные преимущества по сравнению с ступенями на механических подшипниках. Из-за одной общей базы для осей X и Y крутящий момент и изгибающие моменты не существуют и не будут влиять на геометрические характеристики (прямолинейность, плоскостность) движения XY. Трехступенчатый двигатель A322 включает в себя активное управление рысканием с использованием трех двигателей и гибкого соединительного элемента. В дополнение к линейным движениям по осям X и Y возможно небольшое вращательное движение по тета-Z.

Гибридная портальная система PI A-341 для 3D-печати, лазерная обработка с программным обеспечением объясняется на Photonics West

A-621, A-623, A-624, A-627 Моторизованные вращающиеся ступени PIglide RM с пневмоподшипником можно использовать в любом положении, в то время как низкопрофильные ступени серии A-635/A-637 предназначены для горизонтального использования. Вращающиеся ступени PIglide оснащены высокопроизводительными бескаркасными моментными двигателями с малым зубчатым зацеплением и оптическими энкодерами. Можно комбинировать различные опции, чтобы создать решение, идеально подходящее для индексации «точка-точка» или сканирования с постоянной скоростью. Приложения включают оптическую настройку, метрологию, проверку, калибровку и сканирование. Эти ступени обеспечивают превосходные характеристики биения, плоскостности и качания. Поскольку они полностью лишены трения, они не проявляют отрывного «заедания» или трения во время работы. Они идеально подходят для использования в чистых помещениях, не требуют обслуживания или смазки и имеют неограниченный срок службы.

Эти высокопроизводительные контроллеры оснащены современными модулями управления движением ACS SPiiPlusEC и ведущим устройством EtherCAT®, а также включают ServoBoost™ для восьми осей движения. ServoBoost™ обеспечивает лучшую, более стабильную работу сервопривода, которая нечувствительна к шуму или изменениям (нагрузки) в системе.

Воздушные подшипники компании PI удовлетворяют потребности самых разных областей применения и отраслей. Ниже приведены примеры различных проблем, которые были решены с помощью продуктов PI.

Воздушные подшипники PI могут использоваться для создания метрологических систем для измерения круглости, плоскостности, профиля поверхности или толщины. Если в аэрокосмической, авиационной, автомобильной, автомобильной, шарикоподшипниковой, инфракрасной и прецизионной оптике, полупроводниках или турбинах необходимо измерить детали, изготовленные с высокой точностью, с жесткими допусками, обратитесь к инженеру PI, чтобы он помог спроектировать вашу систему.

Просмотр продуктов

Свяжитесь с инженером PI, чтобы обсудить приложения для исследований и разработок. Широкий спектр продуктов PI для позиционирования и управления может быть интегрирован практически в любую конфигурацию, которую только можно вообразить, чтобы помочь достичь следующего прорыва.

Просмотр продуктов

Поскольку плоские дисплеи (FPD) продолжают увеличиваться в размерах и улучшать разрешение изображения, требования к контрольно-измерительному оборудованию продолжают расти. Ступени и порталы PI с планарными воздушными подшипниками могут быть настроены в соответствии с невероятно жесткими требованиями к точности при очень длинных перемещениях.

Просмотр продуктов

PI предлагает сложное оборудование для высокотехнологичных научных исследований на крупномасштабных синхротронных и ускорительных исследовательских установках. Линейные направляющие и вращающиеся шпиндели с воздушными подшипниками используются для позиционирования датчиков и инструментов в различных приложениях, включая томографию и голографию, позиционирование микро-КТ, регулировку образца, микроскопию и рентгеновское сканирование.

Просмотр продуктов

Цифровая печать требует быстрого и точного движения с точным контролем скорости и очень низкими ошибками углового движения. Воздушные линейные подшипники PI с большим ходом являются ключом к цифровым принтерам высокого разрешения для цифровой печати на пленку. Легкие подшипники обеспечивают перемещение более одного метра с точностью прямолинейности до 3 мкм. Система обеспечивает превосходную стабильность скорости, что обеспечивает исключительное качество печати.

Просмотр продуктов

Оптическое шлифование требует чрезвычайно точного и плавного движения для достижения жестких допусков на чистоту поверхности. Когда ведущим производителям оптики требуется вращающийся шпиндель с погрешностями биения и плоскостности менее 0,1 мкм для интеграции в их шлифовальный станок, PI предлагает решение. В дополнение к превосходной точности выдающаяся жесткость шпинделей с воздушными подшипниками позволяет подшипнику выдерживать нагрузки без ухудшения точности позиционирования и повторяемости.

Просмотр продуктов

Машины для испытаний на растяжение применяют точные усилия при высоких нагрузках при нулевой скорости. Подшипники качения демонстрируют значительное трение отрыва, что вызывает неравномерность приложенной силы. PI поставляет крупным производителям испытательного оборудования полностью бесконтактные решения с линейным приводом для машин для испытаний на растяжение. Благодаря большому опыту PI в сборке с чрезвычайно жесткими допусками, сложные сборки поставляются с более высоким качеством и меньшими затратами, чем производители могут добиться своими силами.

Просмотр продуктов

Ведущим производителям лабораторных спектрометров высокого разрешения требуются нестандартные линейные воздушные подшипники, которые обеспечивают исключительно точное, плавное и плавное движение сканирующих зеркал без наклона. Полностью бесконтактные узлы PI обеспечивают надежность и минимальное техническое обслуживание, которые требуются сегодняшним лабораторным пользователям.

Просмотр продуктов

Исследование ориентации спутниковых систем часто требует моделирования условий невесомости. Сферические воздушные подшипники PI решили эту проблему для государственных и коммерческих исследовательских агентств. PI поставляет комплексные системы, включая монтажные пьедесталы и оборудование для обработки воздуха, которые выдерживают значительные нагрузки с большим диапазоном движения.

Просмотр продуктов

Оборудование для обработки полупроводников должно работать с высокой надежностью и минимальным образованием частиц. В отличие от традиционных подшипников, бесконтактные воздушные подшипники обеспечивают исключительную надежность и срок службы без обслуживания. При работе с подачей чистого воздуха или азота частицы не образуются. Вот почему ведущие производители оборудования для обработки полупроводников используют воздушные подшипники PI для различных задач по контролю, обработке и транспортировке пластин.

Просмотр продуктов

PI разработала заказные линейные воздушные подшипники в ответ на потребность крупных производителей автомобилей в воздушных подшипниках с высокой грузоподъемностью для испытаний транспортных средств. Воздушные подшипники выдерживают большие нагрузки без заеданий и высокого трения, характерных для традиционных подшипников. В результате было обнаружено множество применений автомобильных приложений, таких как тестирование подвески и настройка подвески гоночного автомобиля.

TOP HEADLINES
