Таблица размеров шариковых подшипников
Наиболее распространенным видом подшипников качения являются шариковые радиальные однорядные подшипники. В них используются шариковые тела качения, которые бывают заключены в сепараторы. Сепараторы могут изготавливаться из латуни, стали или быть полимерными.
Из-за небольшого момента трения шариков подшипники обладают большими скоростями вращения. Производятся изделия из хромированной, углеродистой и нержавеющей стали, пластика, керамики.
Могут быть с повышенной грузоподьемностью или обеспечивать энергоэффективность все это зависит от области применения изделия.
Эти изделия служат в качестве опоры для вращающихся деталей разных узлов обеспечивая им минимальное трение, и выполняют передачу нагрузки между узлами оборудования.
Являются экономичными и взаимозаменяемыми деталями оборудования, их размеры обычно соответствуют международным стандартам.
Могут быть открытого и закрытого типа, с пазом для стопорного кольца или группой радиального зазора. Применяются эти изделия практически в каждой отрасли от медицинских аппаратов до бытовых электроприборов, машиностроения, радиоаппаратуры и детских колясок.
Отдельно приведена таблица размеров шариков.
Таблица размеров шариковых радиальных подшипников
Вал 1-5 мм
Международное обозначение | Аналог (ГОСТ) | Внутренний размер (мм) | Внешний размер (мм) | Ширина (мм) | Масса (кг) |
681 | 1000081 | 1 | 3 | 1 | 0,00006 |
691 | 1000091 | 1 | 4 | 1,6 | 0,0001 |
601 | 11 | 1,5 | 6 | 2,5 | 0,0004 |
602 | 12 | 2 | 7 | 2,8 | 0,0006 |
682 | 1000082 | 2 | 5 | 1,5 | 0,00019 |
692 | 1000092 | 2 | 6 | 2,3 | 0,0004 |
603 | 13 | 3 | 9 | 3 | 0,001 |
623 | 23 | 3 | 10 | 4 | 0,001 |
633 | 33 | 3 | 13 | 5 | 0,003 |
683 | 1000083 | 3 | 7 | 2 | 0,0003 |
693 | 1000093 | 3 | 8 | 3 | 0,0007 |
604 | 14 | 4 | 12 | 4 | 0,002 |
624 | 24 | 4 | 13 | 5 | 0,003 |
634 | 34 | 4 | 16 | 5 | 0,005 |
684 | 1000084 | 4 | 9 | 2,5 | 0,0007 |
694 | 1000094 | 4 | 11 | 4 | 0,002 |
605 | 15 | 5 | 14 | 5 | 0,003 |
625 | 25 | 5 | 16 | 5 | 0,004 |
635 | 35 | 5 | 19 | 6 | 0,009 |
685 | 1000085 | 5 | 11 | 3 | 0,0012 |
695 | 1000095 | 5 | 13 | 4 | 0,0025 |
Вал 6-10 мм
Международное обозначение | Аналог (ГОСТ) | Внутренний размер (мм) | Внешний размер (мм) | Ширина (мм) | Масса (кг) |
606 | 16 | 6 | 17 | 6 | 0,008 |
626 | 26 | 6 | 19 | 6 | 0,008 |
636 | 36 | 6 | 22 | 7 | 0,01 |
686 | 1000086 | 6 | 13 | 3,5 | 0,002 |
696 | 1000096 | 6 | 15 | 5 | 0,004 |
607 | 17 | 7 | 19 | 6 | 0,009 |
627 | 27 | 7 | 22 | 7 | 0,012 |
637 | 37 | 7 | 26 | 9 | 0,02 |
687 | 1000087 | 7 | 14 | 3,5 | 0,0022 |
697 | 1000097 | 7 | 17 | 5 | 0,005 |
608 | 18 | 8 | 22 | 7 | 0,015 |
628 | 28 | 8 | 24 | 8 | 0,018 |
638 | 38 | 8 | 28 | 9 | 0,029 |
688 | 1000088 | 8 | 16 | 4 | 0,003 |
698 | 1000098 | 8 | 19 | 6 | 0,007 |
609 | 19 | 9 | 24 | 7 | 0,018 |
629 | 29 | 9 | 26 | 8 | 0,02 |
639 | 39 | 9 | 30 | 10 | 0,03 |
689 | 1000089 | 9 | 17 | 4 | 0,0034 |
699 | 1000099 | 9 | 20 | 6 | 0,008 |
6000 | 100 | 10 | 26 | 8 | 0,019 |
6200 | 200 | 10 | 30 | 9 | 0,03 |
6300 | 300 | 10 | 35 | 11 | 0,05 |
6800 | 1000800 | 10 | 19 | 5 | 0,0055 |
6900 | 1000900 | 10 | 22 | 6 | 0,009 |
Вал 12-20 мм
Международное обозначение | Аналог (ГОСТ) | Внутренний размер (мм) | Внешний размер (мм) | Ширина (мм) | Масса (кг) |
6001 | 101 | 12 | 28 | 8 | 0,02 |
6201 | 201 | 12 | 32 | 10 | 0,037 |
6301 | 301 | 12 | 37 | 12 | 0,06 |
6801 | 1000801 | 12 | 21 | 5 | 0,007 |
6901 | 1000901 | 12 | 24 | 6 | 0,01 |
6002 | 102 | 15 | 32 | 9 | 0,03 |
6202 | 202 | 15 | 35 | 11 | 0,04 |
6302 | 302 | 15 | 42 | 13 | 0,08 |
6802 | 1000802 | 15 | 24 | 5 | 0,008 |
6902 | 1000902 | 15 | 28 | 7 | 0,017 |
16002 | 7000102 | 15 | 32 | 8 | 0,027 |
6003 | 103 | 17 | 35 | 10 | 0,04 |
6203 | 203 | 17 | 40 | 12 | 0,07 |
6303 | 303 | 17 | 47 | 14 | 0,1 |
6403 | 403 | 17 | 62 | 17 | 0,26 |
6803 | 1000803 | 17 | 26 | 5 | 0,009 |
6903 | 1000903 | 17 | 30 | 7 | 0,018 |
16003 | 7000103 | 17 | 35 | 8 | 0,032 |
6004 | 104 | 20 | 42 | 12 | 0,07 |
6204 | 204 | 20 | 47 | 14 | 0,1 |
6304 | 304 | 20 | 52 | 15 | 0,14 |
6404 | 404 | 20 | 72 | 19 | 0,39 |
6804 | 1000804 | 20 | 32 | 7 | 0,02 |
6904 | 1000904 | 20 | 37 | 9 | 0,035 |
16004 | 7000104 | 20 | 42 | 8 | 0,05 |
Вал 25-50 мм
Международное обозначение | Аналог (ГОСТ) | Внутренний размер (мм) | Внешний размер (мм) | Ширина (мм) | Масса (кг) |
6005 | 105 | 25 | 47 | 12 | 0,08 |
6205 | 205 | 25 | 52 | 15 | 0,12 |
6305 | 305 | 25 | 62 | 17 | 0,23 |
6405 | 405 | 25 | 80 | 21 | 0,53 |
6805 | 1000805 | 25 | 37 | 7 | 0,022 |
6905 | 1000905 | 25 | 42 | 9 | 0,042 |
16005 | 7000105 | 25 | 47 | 8 | 0,05 |
6006 | 106 | 30 | 55 | 13 | 0,11 |
6206 | 206 | 30 | 62 | 16 | 0,2 |
6306 | 306 | 30 | 72 | 19 | 0,33 |
6406 | 406 | 30 | 90 | 23 | 0,72 |
6806 | 1000806 | 30 | 42 | 7 | 0,027 |
6906 | 1000906 | 30 | 47 | 9 | 0,049 |
16006 | 7000106 | 30 | 55 | 9 | 0,08 |
6007 | 107 | 35 | 62 | 14 | 0,15 |
6207 | 207 | 35 | 72 | 17 | 0,28 |
6307 | 307 | 35 | 80 | 21 | 0,44 |
6407 | 407 | 35 | 100 | 25 | 0,95 |
6807 | 1000807 | 35 | 47 | 7 | 0,031 |
6907 | 1000907 | 35 | 55 | 10 | 0,086 |
16007 | 7000107 | 35 | 62 | 9 | 0,11 |
6008 | 108 | 40 | 68 | 15 | 0,19 |
6208 | 208 | 40 | 80 | 18 | 0,3 |
6308 | 308 | 40 | 90 | 23 | 0,62 |
6408 | 408 | 40 | 110 | 27 | 1,22 |
6808 | 1000808 | 40 | 52 | 7 | 0,035 |
6908 | 1000908 | 40 | 62 | 12 | 0,11 |
16008 | 7000108 | 40 | 68 | 9 | 0,12 |
6009 | 109 | 45 | 75 | 16 | 0,24 |
6209 | 209 | 45 | 85 | 19 | 0,4 |
6309 | 309 | 45 | 100 | 25 | 0,82 |
6409 | 409 | 45 | 120 | 29 | 1,54 |
6809 | 1000809 | 45 | 58 | 7 | 0,043 |
6909 | 1000909 | 45 | 68 | 12 | 0,15 |
16009 | 7000109 | 45 | 75 | 10 | 0,17 |
6010 | 110 | 50 | 80 | 16 | 0,26 |
6210 | 210 | 50 | 90 | 20 | 0,4 |
6310 | 310 | 50 | 110 | 27 | 1 |
6410 | 410 | 50 | 130 | 31 | 1,89 |
6810 | 1000810 | 50 | 65 | 7 | 0,057 |
6910 | 1000910 | 50 | 72 | 12 | 0,18 |
16010 | 7000110 | 50 | 80 | 10 | 0,188 |
Вал 55-70 мм
Международное обозначение | Аналог (ГОСТ) | Внутренний размер (мм) | Внешний размер (мм) | Ширина (мм) | Масса (кг) |
6011 | 111 | 55 | 90 | 18 | 0,38 |
6211 | 211 | 55 | 100 | 21 | 0,5 |
6311 | 311 | 55 | 120 | 29 | 1,3 |
6411 | 411 | 55 | 140 | 33 | 2,29 |
6811 | 1000811 | 55 | 72 | 9 | 0,091 |
6911 | 1000911 | 55 | 80 | 13 | 0,19 |
16011 | 7000111 | 55 | 90 | 11 | 0,26 |
6012 | 112 | 60 | 95 | 18 | 0,41 |
6212 | 212 | 60 | 110 | 22 | 0,7 |
6312 | 312 | 60 | 130 | 31 | 1,7 |
6412 | 412 | 60 | 150 | 35 | 2,76 |
6812 | 1000812 | 60 | 78 | 10 | 0,12 |
6912 | 1000912 | 60 | 85 | 13 | 0,26 |
16012 | 7000112 | 60 | 95 | 11 | 0,28 |
6013 | 113 | 65 | 100 | 18 | 0,43 |
6213 | 213 | 65 | 120 | 23 | 0,9 |
6313 | 313 | 65 | 140 | 33 | 2 |
6413 | 413 | 65 | 160 | 37 | 3,28 |
6813 | 1000813 | 65 | 85 | 10 | 0,13 |
6913 | 1000913 | 65 | 90 | 13 | 0,3 |
16013 | 7000113 | 65 | 100 | 11 | 0,3 |
6014 | 114 | 70 | 110 | 20 | 0,6 |
6214 | 214 | 70 | 125 | 24 | 1 |
6314 | 314 | 70 | 150 | 35 | 2,5 |
6414 | 414 | 70 | 180 | 42 | 4,85 |
6814 | 1000814 | 70 | 90 | 10 | 0,18 |
6914 | 1000914 | 70 | 100 | 16 | 0,32 |
16014 | 7000114 | 70 | 110 | 13 | 0,43 |
Вал 75-100 мм
Международное обозначение | Аналог (ГОСТ) | Внутренний размер (мм) | Внешний размер (мм) | Ширина (мм) | Масса (кг) |
6015 | 115 | 75 | 115 | 20 | 0,63 |
6215 | 215 | 75 | 130 | 25 | 1,1 |
6315 | 315 | 75 | 160 | 37 | 3 |
6415 | 415 | 75 | 190 | 45 | 5,74 |
6815 | 1000815 | 75 | 95 | 10 | 0,19 |
6915 | 1000915 | 75 | 105 | 16 | 0,38 |
16015 | 7000115 | 75 | 115 | 13 | 0,45 |
6016 | 116 | 80 | 125 | 22 | 0,84 |
6216 | 216 | 80 | 140 | 26 | 1,4 |
6316 | 316 | 80 | 170 | 39 | 3,6 |
6416 | 416 | 80 | 200 | 48 | 6,72 |
6816 | 1000816 | 80 | 100 | 10 | 0,22 |
6916 | 1000916 | 80 | 110 | 16 | 0,43 |
16016 | 7000116 | 80 | 125 | 14 | 0,59 |
6017 | 117 | 85 | 130 | 22 | 0,89 |
6217 | 217 | 85 | 150 | 28 | 1,7 |
6317 | 317 | 85 | 180 | 41 | 4,2 |
6417 | 417 | 85 | 210 | 52 | 7,88 |
6817 | 1000817 | 85 | 110 | 13 | 0,29 |
6917 | 1000917 | 85 | 120 | 18 | 0,7 |
16017 | 7000117 | 85 | 130 | 14 | 0,62 |
6018 | 118 | 90 | 140 | 24 | 1,1 |
6218 | 218 | 90 | 160 | 30 | 2,1 |
6318 | 318 | 90 | 190 | 43 | 4,9 |
6418 | 418 | 90 | 225 | 54 | 11,4 |
6818 | 1000818 | 90 | 115 | 13 | 0,3 |
6918 | 1000918 | 90 | 125 | 18 | 0,73 |
16018 | 7000118 | 90 | 140 | 16 | 0,84 |
6019 | 119 | 95 | 145 | 24 | 1,2 |
6219 | 219 | 95 | 170 | 32 | 2,6 |
6319 | 319 | 95 | 200 | 45 | 5,7 |
6819 | 1000819 | 95 | 120 | 13 | 0,32 |
6919 | 1000919 | 95 | 130 | 18 | 0,76 |
16019 | 7000119 | 95 | 145 | 16 | 0,88 |
6020 | 120 | 100 | 150 | 24 | 1,2 |
6220 | 220 | 100 | 180 | 34 | 3,1 |
6320 | 320 | 100 | 215 | 47 | 7 |
6820 | 1000820 | 100 | 125 | 13 | 0,34 |
6920 | 1000920 | 100 | 140 | 20 | 1,02 |
16020 | 7000120 | 100 | 150 | 16 | 0,91 |
Вал 105-140 мм
Международное обозначение | Аналог (ГОСТ) | Внутренний размер (мм) | Внешний размер (мм) | Ширина (мм) | Масса (кг) |
6021 | 121 | 105 | 160 | 26 | 1,6 |
6221 | 221 | 105 | 190 | 36 | 3,7 |
6321 | 321 | 105 | 225 | 49 | 7,9 |
6821 | 1000821 | 105 | 130 | 13 | 0,45 |
6921 | 1000921 | 105 | 145 | 20 | 1,05 |
16021 | 7000121 | 105 | 160 | 18 | 1,2 |
6022 | 122 | 110 | 170 | 28 | 1,95 |
6222 | 222 | 110 | 200 | 38 | 4,3 |
6322 | 322 | 110 | 240 | 50 | 9,5 |
6822 | 1000822 | 110 | 140 | 16 | 0,6 |
6922 | 1000922 | 110 | 150 | 20 | 1,1 |
16022 | 7000122 | 110 | 170 | 19 | 1,46 |
6024 | 124 | 120 | 180 | 28 | 2 |
6224 | 224 | 120 | 215 | 40 | 5,1 |
6324 | 324 | 120 | 260 | 55 | 12,2 |
6824 | 1000824 | 120 | 150 | 16 | 0,65 |
6924 | 1000924 | 120 | 165 | 22 | 1,4 |
16024 | 7000124 | 120 | 180 | 19 | 1,8 |
6026 | 126 | 130 | 200 | 33 | 3,25 |
6226 | 226 | 130 | 230 | 40 | 6,2 |
6326 | 326 | 130 | 280 | 58 | 15 |
6826 | 1000826 | 130 | 165 | 18 | 0,93 |
6926 | 1000926 | 130 | 180 | 24 | 1,9 |
16026 | 7000126 | 130 | 200 | 22 | 2,69 |
6028 | 128 | 140 | 210 | 33 | 3,3 |
6228 | 228 | 140 | 250 | 42 | 7,5 |
6328 | 328 | 140 | 300 | 62 | 18 |
6828 | 1000828 | 140 | 175 | 18 | 1,08 |
6928 | 1000928 | 140 | 190 | 24 | 2,1 |
16028 | 7000128 | 140 | 210 | 22 | 2,86 |
Вал 150-200 мм
Международное обозначение | Аналог (ГОСТ) | Внутренний размер (мм) | Внешний размер (мм) | Ширина (мм) | Масса (кг) |
6030 | 130 | 150 | 225 | 35 | 4 |
6230 | 230 | 150 | 270 | 45 | 9,8 |
6330 | 330 | 150 | 320 | 65 | 21,7 |
6830 | 1000830 | 150 | 190 | 20 | 1,43 |
6930 | 1000930 | 150 | 210 | 28 | 3,5 |
16030 | 7000130 | 150 | 225 | 24 | 3,58 |
6032 | 132 | 160 | 240 | 38 | 5 |
6232 | 232 | 160 | 290 | 48 | 15 |
6832 | 1000832 | 160 | 200 | 20 | 1,49 |
6932 | 1000932 | 160 | 220 | 28 | 3,7 |
16032 | 7000132 | 160 | 240 | 25 | 3,6 |
6034 | 134 | 170 | 260 | 42 | 6,9 |
6234 | 234 | 170 | 310 | 52 | 16,5 |
6834 | 1000834 | 170 | 215 | 22 | 2 |
6934 | 1000934 | 170 | 230 | 28 | 4 |
16034 | 7000134 | 170 | 260 | 28 | 5,77 |
6036 | 136 | 180 | 280 | 46 | 8 |
6236 | 236 | 180 | 320 | 52 | 17,5 |
6836 | 1000836 | 180 | 225 | 22 | 2 |
6936 | 1000936 | 180 | 250 | 33 | 4,9 |
16036 | 7000136 | 180 | 280 | 31 | 7,6 |
6038 | 138 | 190 | 290 | 46 | 9 |
6238 | 238 | 190 | 340 | 55 | 23 |
6838 | 1000838 | 190 | 240 | 24 | 2,6 |
6938 | 1000938 | 190 | 260 | 33 | 5,2 |
16038 | 7000138 | 190 | 290 | 31 | 7,89 |
6040 | 140 | 200 | 310 | 51 | 11 |
6240 | 240 | 200 | 360 | 58 | 28 |
Вал 200-460 мм
Международное обозначение | Аналог (ГОСТ) | Внутренний размер (мм) | Внешний размер (мм) | Ширина (мм) | Масса (кг) |
6044 | 144 | 220 | 340 | 56 | 18 |
6244 | 244 | 220 | 400 | 65 | 32 |
6844 | 1000844 | 220 | 270 | 24 | 3 |
6944 | 1000944 | 220 | 300 | 38 | 8,1 |
16044 | 7000144 | 220 | 340 | 37 | 13,5 |
6048 | 148 | 240 | 360 | 56 | 19 |
6248 | 248 | 240 | 440 | 72 | 51 |
6848 | 1000848 | 240 | 300 | 28 | 4,5 |
6948 | 1000948 | 240 | 320 | 38 | 9,6 |
16048 | 7000148 | 240 | 360 | 37 | 14,5 |
6052 | 152 | 260 | 400 | 65 | 29 |
6252 | 252 | 260 | 480 | 80 | 65 |
6852 | 1000852 | 260 | 320 | 28 | 4,8 |
6952 | 1000952 | 260 | 360 | 46 | 14,5 |
6056 | 156 | 280 | 420 | 65 | 31 |
6256 | 256 | 280 | 500 | 80 | 71 |
6856 | 1000856 | 280 | 350 | 33 | 7,4 |
6956 | 1000956 | 280 | 380 | 46 | 15 |
6060 | 160 | 300 | 460 | 74 | 43 |
6860 | 1000860 | 300 | 380 | 38 | 10,5 |
6960 | 1000960 | 300 | 420 | 56 | 24 |
6064 | 164 | 320 | 480 | 74 | 46 |
6864 | 1000864 | 320 | 400 | 38 | 11,8 |
6068 | 168 | 340 | 520 | 82 | 62 |
6868 | 1000868 | 340 | 420 | 38 | 12 |
6072 | 172 | 360 | 540 | 82 | 65 |
6876 | 1000876 | 380 | 480 | 46 | 20 |
6892 | 1000892 | 460 | 580 | 56 | 36,3 |
Размеры шариковых подшипников в таблице по диаметру
В нашей статье мы подробно в режиме онлайн покажем таблицы и размеры шариковых подшипников в миллиметрах по ГОСТУ. Эти детали являются промежуточными звеньями между вращающимися осями и валами. Также берут на себя радиальную или продольную нагрузки и передают их на другие части механизма. При их помощи обеспечивается вращение, покачивание или регулярное перемещение с небольшим коэффициентом трения.
Виды
Они классифицируются по типу передачи усилия, по конструкции опорных элементов (шарики, ролики, иголки и другие сложные геометрические формы). Все узлы, данного назначения, построены по принципу качения.
Шариковые делятся на:
- • радиальные;
- • самоцентрирующиеся;
- • опорные;
- • радиально-упорные.
Роликовые:
- • радиальные и упорные с цилиндрическими элементами качения;
- • с коническими вращающимися частями.
Описание табличных данных
Все многообразие деталей невозможно вместить в один систематизирующий документ. Поэтому далее мы предоставляем вам сведения по каждому отдельному виду. Вашему вниманию предоставляются данные по геометрическим параметрам, маркировке. Иногда требуется предоставление информации о дополнительных опциях: открытый или закрытый материал перфоратора, обороты вращения, вес и температурный режим.
Реестр:
Разберем подробнее технические параметры.
Таблица посадочных размеров и серий шариковых радиальных однорядных подшипников
Маркировка ISO | Аналог ГОСТ | Внутренний диаметр d мм | Наружный диаметр D мм | Ширина в мм | Вес в кг | Схема |
6003 | 103 | 17 | 35 | 10 | 0,04 |
|
6004 | 104 | 20 | 42 | 12 | 0,07 | |
6005 | 105 | 25 | 47 | 12 | 0,08 | |
6006 | 106 | 30 | 55 | 13 | 0,12 | |
6007 | 107 | 35 | 62 | 14 | 0,15 | |
6008 | 108 | 40 | 68 | 15 | 0,19 | |
6009 | 109 | 45 | 75 | 16 | 0,24 | |
6010 | 110 | 50 | 80 | 16 | 0,26 | |
6011 | 111 | 55 | 90 | 18 | 0,38 | |
6012 | 112 | 60 | 95 | 18 | 0,41 | |
6013 | 113 | 65 | 100 | 18 | 0,44 | |
6014 | 114 | 70 | 110 | 20 | 0,6 | |
6015 | 115 | 75 | 115 | 20 | 0,64 | |
6016 | 116 | 80 | 125 | 22 | 0,85 | |
6017 | 117 | 85 | 130 | 22 | 0,89 | |
6018 | 118 | 90 | 140 | 24 | 1,17 | |
6019 | 119 | 95 | 145 | 24 | 1,22 | |
6020 | 120 | 100 | 150 | 24 | 1,27 | |
6021 | 121 | 105 | 160 | 26 | 1,59 | |
6022 | 122 | 110 | 170 | 26 | 1,95 |
Этот тип наиболее распространен и используется в механизмах, где имеются вращающиеся детали: в электродвигателях, в редукторах, в ременных и цепных передачах различных габаритов от наручных часов до силовых установок океанского лайнера.
Специфическая маркировка, таблица размеров и номеров подшипников по диаметру для всех видов совпадает. Отличаются по технологическим особенностям, уровню защиты и наличию монтажных пазов узла.
С одной защитной шайбой
Маркировка ISO | Аналог ГОСТ | Внутренний диаметр d мм | Наружный диаметр D мм | Ширина в мм | Вес в кг | Схема |
6003 Z | 60103 | 17 | 35 | 10 | 0,04 | |
6004 Z | 60104 | 20 | 42 | 12 | 0,07 | |
6005 Z | 60105 | 25 | 47 | 12 | 0,08 | |
6006 Z | 60106 | 30 | 55 | 13 | 0,12 | |
6007 Z | 60107 | 35 | 62 | 14 | 0,16 | |
6008 Z | 60108 | 40 | 68 | 15 | 0,2 | |
6009 Z | 60109 | 45 | 75 | 16 | 0,25 | |
6010 Z | 60110 | 50 | 80 | 16 | 0,26 | |
6011 Z | 60111 | 55 | 90 | 18 | 0,39 | |
6012 Z | 60112 | 60 | 95 | 18 | 0,42 | |
6013 Z | 60113 | 65 | 100 | 18 | 0,44 | |
6014 Z | 60114 | 70 | 110 | 20 | 0,62 | |
6015 Z | 60115 | 75 | 115 | 20 | 0,64 | |
Параметры и вес этих деталей совпадают с приведенными выше данными. Единственное отличие для ISO является добавочная буква z. Например, 6321 Z. По ГОСТу перед номером ставится цифра 60.
С двумя защитными шайбами
Маркировка ISO | Аналог ГОСТ | Внутренний диаметр d мм | Наружный диаметр D мм | Ширина в мм | Вес в кг | Схема |
6003 ZZ | 80103 | 17 | 35 | 10 | 0,04 |
|
6004 ZZ | 80104 | 20 | 42 | 12 | 0,07 | |
6005 ZZ | 80105 | 25 | 47 | 12 | 0,08 | |
6006 ZZ | 80106 | 30 | 55 | 13 | 0,12 | |
6007 ZZ | 80107 | 35 | 62 | 14 | 0,16 | |
6008 ZZ | 80108 | 40 | 68 | 15 | 0,2 | |
6009 ZZ | 8109 | 45 | 75 | 16 | 0,25 | |
6010 ZZ | 80110 | 50 | 80 | 16 | 0,26 | |
6011 ZZ | 80111 | 55 | 90 | 18 | 0,39 | |
6012 ZZ | 80112 | 60 | 95 | 18 | 0,42 | |
6013 ZZ | 80113 | 65 | 100 | 18 | 0,44 | |
6014 ZZ | 80114 | 70 | 110 | 20 | 0,62 | |
6015 ZZ | 80115 | 75 | 115 | 20 | 0,64 | |
6016 ZZ | 80116 | 80 | 125 | 22 | 1,86 |
Данные для этого вида узлов такие же, как и в первой ведомости. Только отличаются прибавлением символа ZZ для ISO и для ГОСТа – добавочная 80.
С односторонним уплотнителем
Маркировка ISO | Аналог ГОСТ | Внутренний диаметр d мм | Наружный диаметр D мм | Ширина в мм | Вес в кг | Схема |
6003 RS | 160103 | 17 | 35 | 10 | 0,04 |
|
6004 RS | 160104 | 20 | 42 | 12 | 0,07 | |
6005 RS | 160105 | 25 | 47 | 12 | 0,08 | |
6006 RS | 160106 | 30 | 55 | 13 | 0,12 | |
6007 RS | 160107 | 35 | 62 | 14 | 0,16 | |
6008 RS | 160108 | 40 | 68 | 15 | 0,2 | |
6009 RS | 160109 | 45 | 75 | 16 | 0,25 | |
6010 RS | 160110 | 50 | 80 | 16 | 0,26 | |
6011 RS | 160111 | 55 | 90 | 18 | 0,39 | |
6012 RS | 160112 | 60 | 95 | 18 | 0,42 | |
6013 RS | 160113 | 65 | 100 | 18 | 0,44 | |
6014 RS | 160114 | 70 | 110 | 20 | 0,62 | |
6015 RS | 160115 | 75 | 115 | 20 | 0,64 | |
6016 RS | 160116 | 80 | 125 | 22 | 1,86 | |
6017 RS | 160113 | 85 | 130 | 22 | 0,89 | |
6018 RS | 160113 | 90 | 140 | 24 | 1,16 |
Параметры этих узлов совпадают с приведенным выше реестром, за исключением букв в маркировке ISO и цифр в ГОСТе. Вместо Z пишутся RS, а перед четырехзначным числом вставляется 10.
С двухсторонним
Маркировка ISO | Аналог ГОСТ | Внутренний диаметр d мм | Наружный диаметр D мм | Ширина в мм | D1 мм | a мм | b мм | Вес кг | Схема |
6003 2RSТ | 750103 | 17 | 35 | 10 | 33,17 | 2,06 | 1,35 | 0,04 | |
6004 2RSТ | 750104 | 20 | 42 | 12 | 39,75 | 2,06 | 1,35 | 0,07 | |
6005 2RSТ | 750105 | 25 | 47 | 12 | 39,75 | 2,06 | 1,35 | 0,08 | |
6006 2RSТ | 750106 | 30 | 55 | 13 | 52,6 | 2,08 | 1,35 | 0,12 | |
6007 2RSТ | 750107 | 35 | 62 | 14 | 59,61 | 2,08 | 1,9 | 0,15 | |
6008 2RSТ | 750108 | 40 | 68 | 15 | 64,82 | 2,49 | 1,9 | 0,19 | |
6009 2RSТ | 750109 | 45 | 75 | 16 | 72,83 | 2,49 | 1,9 | 0,24 | |
6010 2RSТ | 750110 | 50 | 80 | 16 | 76,81 | 2,49 | 1,9 | 0,25 | |
6011 2RSТ | 750111 | 55 | 90 | 18 | 86,79 | 2,87 | 2,7 | 0,37 | |
6012 2RSТ | 750112 | 60 | 95 | 18 | 91,82 | 2,87 | 2,7 | 0,4 |
Данные для таких деталей являются аналогом приведенного материала в прошлом заголовке. Только перед RS вставляют цифру 2, а перед номером пишется 180.
С канавкой на наружном кольце
Маркировка ISO | Аналог ГОСТ | Внутренний диаметр d мм | Наружный диаметр D мм | Ширина в мм | D1 мм | a мм | b мм | Вес кг | Схема |
6003 N | 50103 | 17 | 35 | 10 | 33,17 | 2,06 | 1,35 | 0,04 |
|
6004 N | 50104 | 20 | 42 | 12 | 39,75 | 2,06 | 1,35 | 0,07 | |
6005 N | 50105 | 25 | 47 | 12 | 39,75 | 2,06 | 1,35 | 0,08 | |
6006 N | 50106 | 30 | 55 | 13 | 52,6 | 2,08 | 1,35 | 0,12 | |
6007 N | 50107 | 35 | 62 | 14 | 59,61 | 2,08 | 1,9 | 0,15 | |
6008 N | 50108 | 40 | 68 | 15 | 64,82 | 2,49 | 1,9 | 0,19 | |
6009 N | 50109 | 45 | 75 | 16 | 72,83 | 2,49 | 1,9 | 0,24 | |
6010 N | 50110 | 50 | 80 | 16 | 76,81 | 2,49 | 1,9 | 0,25 | |
6011 N | 50111 | 55 | 90 | 18 | 86,79 | 2,87 | 2,7 | 0,37 | |
6012 N | 50112 | 60 | 95 | 18 | 91,82 | 2,87 | 2,7 | 0,4 |
В маркировке ISO пишется 6003 N, по ГОСТУ 50103.
С канавкой и одной защитной шайбой
Маркировка ISO | Аналог ГОСТ | Внутренний диаметр d мм | Наружный диаметр D мм | Ширина в мм | D1 мм | a мм | b мм | Вес кг | Схема |
6003 ZN | 150103 | 17 | 35 | 10 | 33,17 | 2,06 | 1,35 | 0,04 | |
6004 ZN | 150104 | 20 | 42 | 12 | 39,75 | 2,06 | 1,35 | 0,07 | |
6005 ZN | 150105 | 25 | 47 | 12 | 39,75 | 2,06 | 1,35 | 0,08 | |
6006 ZN | 150106 | 30 | 55 | 13 | 52,6 | 2,08 | 1,35 | 0,12 | |
6007 ZN | 150107 | 35 | 62 | 14 | 59,61 | 2,08 | 1,9 | 0,15 | |
6008 ZN | 150108 | 40 | 68 | 15 | 64,82 | 2,49 | 1,9 | 0,19 | |
6009 ZN | 150109 | 45 | 75 | 16 | 72,83 | 2,49 | 1,9 | 0,24 | |
6010 ZN | 150110 | 50 | 80 | 16 | 76,81 | 2,49 | 1,9 | 0,25 | |
6011 ZN | 150111 | 55 | 90 | 18 | 86,79 | 2,87 | 2,7 | 0,37 | |
6012 ZN | 150112 | 60 | 95 | 18 | 91,82 | 2,87 | 2,7 | 0,4 | |
6013 ZN | 150113 | 65 | 100 | 18 | 96,8 | 2,87 | 2,7 | 0,42 |
Здесь обозначения такие: 6003 ZN или 150103.
С канавкой и двумя защитными шайбами
Маркировка ISO | Аналог ГОСТ | Внутренний диаметр d мм | Наружный диаметр D мм | Ширина в мм | D1 мм | a мм | b мм | Вес кг | Схема |
6003 ZZN | 450103 | 17 | 35 | 10 | 33,17 | 2,06 | 1,35 | 0,04 | |
6004 ZZN | 450104 | 20 | 42 | 12 | 39,75 | 2,06 | 1,35 | 0,07 | |
6005 ZZN | 450105 | 25 | 47 | 12 | 39,75 | 2,06 | 1,35 | 0,08 | |
6006 ZZN | 450106 | 30 | 55 | 13 | 52,6 | 2,08 | 1,35 | 0,12 |
ISO – 6003 ZZN, ГОСТ – 450103.
С канавкой с двухсторонним уплотнением
Маркировка ISO | Аналог ГОСТ | Внутренний диаметр d мм | Наружный диаметр D мм | Ширина в мм | Вес в кг | Схема |
6003 2RS | 180103 | 17 | 35 | 10 | 0,04 | |
6004 2RS | 180104 | 20 | 42 | 12 | 0,07 | |
6005 2RS | 180105 | 25 | 47 | 12 | 0,08 | |
6006 2RS | 180106 | 30 | 55 | 13 | 0,12 | |
6007 2RS | 180107 | 35 | 62 | 14 | 0,16 | |
6008 2RS | 180108 | 40 | 68 | 15 | 0,2 | |
6009 2RS | 18109 | 45 | 75 | 16 | 0,25 | |
6010 2RS | 180110 | 50 | 80 | 16 | 0,26 | |
6011 2RS | 180111 | 55 | 90 | 18 | 0,39 | |
6012 2RS | 180112 | 60 | 95 | 18 | 0,42 | |
6013 2RS | 180113 | 65 | 100 | 18 | 0,44 | |
6014 2RS | 180114 | 70 | 110 | 20 | 0,62 |
Канавка обозначается буквой N, а уплотнение – RS или 2RS.
Радиально-упорные шариковые подшипники
Этот вид обеспечивает реакцию в двух плоскостях вдоль оси и перпендикулярно ей. При использовании двухрядной модели происходит фиксация вала в пространстве.
Размеры в таблице радиально-упорных шарикоподшипников неразъемных однорядных
Маркировка ISO | Аналог ГОСТ | Внутренний диаметр d мм | Наружный диаметр D мм | Ширина в мм | Вес в кг | Схема |
7203 B | 66203 | 17 | 40 | 12 | 0,07 | |
7204 B | 66204 | 20 | 47 | 14 | 0,11 | |
7205 B | 166205 | 25 | 52 | 15 | 0,14 | |
7206 B | 66206 | 30 | 62 | 16 | 0,2 | |
7207 B | 66207 | 35 | 62 | 17 | 0,29 | |
7208 B | 66208 | 40 | 72 | 18 | 0,37 | |
7209 B | 66209 | 45 | 85 | 19 | 0,43 | |
7210 B | 66210 | 50 | 90 | 20 | 0,48 | |
7211 B | 66211 | 55 | 100 | 21 | 0,63 | |
7212 B | 66212 | 60 | 110 | 22 | 0,81 | |
7213 B | 66213 | 65 | 120 | 23 | 1 | |
7214 B | 66214 | 70 | 125 | 24 | 1,1 |
Типоразмеры и вес подшипников шариковых радиально-упорных двухрядных в таблице
Маркировка ISO | Аналог ГОСТ | Внутренний диаметр d мм | Наружный диаметр D мм | Ширина в мм | Вес в кг | Схема |
3203 B | 3056203 | 17 | 40 | 17,5 | 0,1 | |
3204 B | 3056204 | 20 | 47 | 20,6 | 0,17 | |
3205 B | 3056205 | 25 | 52 | 20,6 | 0,19 | |
3206 B | 3056206 | 30 | 62 | 23,8 | 0,3 |
Упорные шариковые
Такая серия деталей обозначаются двумя видами.
Одинарные
Маркировка ISO | Аналог ГОСТ | d мм | d1 мм | D мм | D1 мм | T мм | Вес кг | Схема |
51104 | 8104 | 20 | 35 | 35 | 20,2 | 10 | 0,04 | |
51105 | 8105 | 25 | 42 | 42 | 25,2 | 11 | 0,06 | |
51106 | 8106 | 30 | 47 | 47 | 30,2 | 11 | 0,07 | |
51107 | 8107 | 35 | 52 | 52 | 35,3 | 12 | 0,08 | |
51108 | 8108 | 40 | 60 | 60 | 40,2 | 13 | 0,12 | |
51109 | 8109 | 45 | 65 | 65 | 45,2 | 14 | 0,15 | |
51110 | 8110 | 50 | 70 | 70 | 50,2 | 14 | 0,16 | |
51111 | 8111 | 55 | 78 | 78 | 55,2 | 16 | 0,24 | |
51112 | 8112 | 60 | 85 | 85 | 60,2 | 17 | 0,29 | |
51113 | 8113 | 65 | 90 | 90 | 65,2 | 18 | 0,34 | |
51114 | 8114 | 70 | 95 | 95 | 70,2 | 18 | 0,36 | |
51115 | 8115 | 75 | 100 | 100 | 75,2 | 19 | 0,42 |
В маркировке ISO нет английских букв, а цифры начинаются с 511. По государственному стандарту – четырехзначные цифры с приставкой из 81.
С подкладным кольцом
Маркировка ISO | Аналог ГОСТ | d мм | D мм | d1 мм | D2 мм | D3 мм | C1 мм | R мм | S мм | T мм | Вес кг | Схема |
53203+U203 | 18203 | 17 | 35 | 35 | 38 | 26 | 4,00 | 32 | 16 | 15 | 0,071 | |
53204+U204 | 18204 | 20 | 40 | 40 | 42 | 30 | 5,00 | 36 | 18 | 17 | 0,102 | |
53205+U205 | 18205 | 25 | 47 | 47 | 50 | 36 | 5,50 | 40 | 19 | 19 | 0,155 | |
53206+U206 | 18206 | 30 | 52 | 52 | 55 | 42 | 5,50 | 45 | 22 | 20 | 0,182 | |
53207+U207 | 18207 | 35 | 62 | 62 | 65 | 48 | 7,00 | 50 | 24 | 22 | 0,279 | |
53208+U208 | 18208 | 40 | 68 | 68 | 72 | 55 | 7,00 | 56 | 28,5 | 23 | 0,35 | |
53209+U209 | 18209 | 45 | 73 | 73 | 78 | 60 | 7,50 | 56 | 26 | 24 | 0,388 | |
53210+U210 | 18210 | 50 | 78 | 78 | 82 | 62 | 7,50 | 64 | 32,5 | 26 | 0,464 | |
53211+U211 | 18211 | 55 | 90 | 90 | 95 | 72 | 9,00 | 72 | 35 | 30 | 0,752 | |
53212+U212 | 18212 | 60 | 95 | 95 | 100 | 78 | 9,00 | 72 | 32,5 | 31 | 0,817 | |
53213+U213 | 18213 | 65 | 100 | 100 | 105 | 82 | 9,00 | 80 | 40 | 32 | 0,912 | |
53214+U214 | 18214 | 70 | 105 | 105 | 110 | 88 | 9,00 | 80 | 38 | 32 | 0,967 | |
53215+U215 | 18215 | 75 | 110 | 110 | 115 | 92 | 9,50 | 90 | 49 | 32 | 1,018 |
Упорные шариковые подшипники двухрядные
Маркировка ISO | Аналог ГОСТ | d мм | d1 мм | D мм | D1 мм | T мм | S мм | Вес кг | Схема |
29428 | 9039428 | 140 | 257 | 280 | 198 | 85 | 86 | 24,1 | |
29436 | 9039436 | 180 | 342 | 360 | 250 | 109 | 110 | 52,6 | |
29452 | 9039452 | 260 | 460 | 480 | 346 | 132 | 154 | 107,8 | |
29488 | 9039488 | 440 | 745 | 780 | 576 | 206 | 260 | 413 |
Цилиндрические роликоподшипники
Эти детали выгодно отличаются от шариковых повышенной нагрузкой на ось. Площадь соприкосновения ролика гораздо шире, чем у шаровидной опоры. Некоторые модификации позволяют продольное смещение вдоль оси.
Мы покажем таблицы, по которым можно определить размер по номеру подшипника:
Без бортов на наружном кольце
Маркировка ISO | Аналог ГОСТ | Внутренний диаметр d мм | Наружный диаметр D мм | Ширина в мм | Вес в кг | Схема |
N 1007 | 2107 | 35 | 62 | 14 | 0,18 | |
N 1008 | 2108 | 40 | 68 | 15 | 0,22 | |
N 1009 | 2109 | 45 | 75 | 16 | 0,29 | |
N 1110 | 2110 | 50 | 80 | 16 | 0,31 |
С однобортным внутренним кольцом
Маркировка ISO | Аналог ГОСТ | Внутренний диаметр d мм | Наружный диаметр D мм | Ширина в мм | Вес в кг | Схема |
NJ 1034 | 42134 | 170 | 260 | 42 | 8,2 | |
NJ 1036 | 42136 | 180 | 280 | 46 | 10,1 |
С одним встроенным и одним свободным бортом на внутреннем кольце
Маркировка ISO | Аналог ГОСТ | Внутренний диаметр d мм | Наружный диаметр D мм | Ширина в мм | Вес в кг | Схема |
NUP 305 | 92305 | 25 | 62 | 17 | 0,24 | |
NUP 306 | 92306 | 30 | 72 | 19 | 0,36 | |
NUP 307 | 92307 | 35 | 80 | 21 | 0,48 |
Конические роликоподшипники
Имеют такие же преимущества, как и цилиндрические: высокую нагрузку, возможность разборки. Кроме этого, они позволяют регулировать зазор между поверхностями качения после выработки. К ним относятся следующие виды.
Однорядные
Маркировка ISO | Аналог ГОСТ | Внутренний диаметр d мм | Наружный диаметр D мм | Ширина Т в мм | Вес в кг | Схема |
30204 | 7204 | 20 | 47 | 15,25 | 0,12 | |
30205 | 7205 | 25 | 52 | 16,25 | 0,15 | |
30206 | 7206 | 30 | 62 | 17,25 | 0,24 |
С большим углом конуса
Маркировка ISO | Аналог ГОСТ | Внутренний диаметр d мм | Наружный диаметр D мм | Ширина Т в мм | Вес в кг | Схема |
– | 27305 | 25 | 62 | 18,25 | 0,26 | |
– | 27306 | 30 | 72 | 20,75 | 0,39 | |
– | 27307 | 35 | 80 | 12,75 | 0,52 |
Двухрядные
Маркировка ISO | Аналог ГОСТ | Внутренний диаметр мм | Наружный диаметр мм | Ширина Т в мм | Ширина B в мм | Вес в кг | Схема |
– | 9716 | 340 | 520 | 180 | 135 | 118 | |
– | 9717 | 360 | 540 | 185 | 140 | 132 | |
– | 9718 | 380 | 560 | 189 | 141 | 169 |
Четырехрядные
Маркировка ISO | Аналог ГОСТ | Внутренний диаметр d мм | Наружный диаметр D мм | Ширина Т в мм | Ширина B в мм | Вес в кг | Схема |
– | 2077140 | 200 | 310 | 275 | 10 | 75,8 | |
– | 2077144 | 220 | 340 | 305 | 10 | 10,4 | |
– | 2077148 | 240 | 360 | 310 | 10 | 108,7 |
Сферические роликоподшипники
Они совмещают в себе способность выдерживать высокие нагрузки и имеют отклонение в осях посадки и вращения. Их еще называют, как самоцентрирующиеся.
Двухрядные с бортами на внутреннем кольце
Маркировка ISO | Аналог ГОСТ | Внутренний диаметр d мм | Наружный диаметр D мм | Ширина в мм | Вес в кг | Схема |
22208 | 3508 | 40 | 80 | 23 | 0,58 | |
22209 | 3509 | 45 | 85 | 23 | 0,6 | |
22210 | 3510 | 50 | 90 | 23 | 0,65 |
С безбортовым внутренним кольцом
Маркировка ISO | Аналог ГОСТ | Внутренний диаметр d мм | Наружный диаметр D мм | Ширина в мм | Вес в кг | Схема |
22208 | 53508 | 40 | 80 | 23 | 0,58 | |
22209 | 53509 | 45 | 85 | 23 | 0,6 | |
22210 | 53510 | 50 | 90 | 23 | 0,65 |
Сферические двухрядные с бортами на внутреннем кольце с посадочным конусом 1:12
Маркировка ISO | Аналог ГОСТ | Внутренний диаметр d мм | Наружный диаметр D мм | Ширина в мм | Вес в кг | Схема |
22208 CCK | 153508 | 40 | 80 | 23 | 0,58 | |
22209 CCK | 153509 | 45 | 85 | 23 | 0,6 | |
22210 CCK | 153510 | 50 | 90 | 23 | 0,65 | |
22211 CCK | 153511 | 55 | 100 | 25 | 0,88 | |
22212 CCK | 153512 | 60 | 110 | 28 | 1,2 |
Сферические двухрядные с бортиками на внутреннем кольце с конусом 1:30
Маркировка ISO | Аналог ГОСТ | Внутренний диаметр d мм | Наружный диаметр D мм | Ширина в мм | Вес в кг | Схема |
24024 K30 | 4113124 | 120 | 180 | 60 | 5,4 | |
24026 K30 | 4113126 | 130 | 200 | 69 | 7,95 | |
24028 K30 | 4113128 | 140 | 210 | 69 | 8,45 | |
24030 K30 | 4113130 | 150 | 225 | 75 | 10,5 |
Сферические двухрядные с безбортовым кольцом с отверстием конусностью 1:30
Маркировка ISO | Аналог ГОСТ | Внутренний диаметр d мм | Наружный диаметр D мм | Ширина в мм | Вес в кг | Схема |
24024 CCK30 | 4153124 | 120 | 180 | 60 | 5,4 | |
24026 CCK30 | 4153126 | 130 | 200 | 69 | 7,95 | |
24028 CCK30 | 4153128 | 140 | 210 | 69 | 8,45 | |
24030 CCK30 | 4153130 | 150 | 225 | 75 | 10,5 |
Безбортовые с внутренним кольцом с посадочным конусом 1:12
Маркировка ISO | Аналог ГОСТ | Внутренний диаметр d мм | Наружный диаметр D мм | Ширина в мм | Вес в кг | Схема |
22208 CCK | 153508 | 40 | 80 | 23 | 0,58 | |
22209 CCK | 153509 | 45 | 85 | 23 | 0,6 | |
22210 CCK | 153510 | 50 | 90 | 23 | 0,65 | |
22211 CCK | 153511 | 55 | 100 | 25 | 0,88 |
Упорные сферические однорядные
Маркировка ISO | Аналог ГОСТ | d мм | d 1 мм | D мм | D 1 мм | Т мм | S мм | Вес в кг | Схема |
29428 | 9039428 | 140 | 257 | 280 | 198 | 85 | 86 | 24,1 | |
29436 | 9039436 | 180 | 342 | 360 | 255 | 109 | 110 | 52,6 | |
29452 | 9039452 | 260 | 460 | 480 | 346 | 132 | 154 | 107,8 |
Шарнирные подшипники
Этот узел не имеет элементов качения. Характеристики его такие: внутренняя и внешняя обоймы сделаны по одному радиусу. Поэтому ось, относительно оправки, имеет несколько степеней свободы. Чаще всего они применяются в шарнирных сочленениях.
Подшипники шарнирные с отверстием и канавками для смазки во внутреннем кольце с одноразломным кольцом
Альтернативная маркировка ISO | Аналог ГОСТ | d мм | D мм | B мм | C мм | Угол поворота град | d1 мм | d2 мм | Вес в кг | Схема |
GE 10 EC | ЕШСП 10 | 10 | 19 | 9 | 6 | 12 | 13 | 16 | 0,01 | |
GE 12 EC | ЕШСП 12 | 12 | 22 | 10 | 7 | 10 | 18 | 10 | 0,02 | |
GE 15 EC | ЕШСП 15 | 15 | 26 | 12 | 9 | 8 | 18 | 22 | 0,04 | |
GE 17 EC | ЕШСП 17 | 17 | 30 | 14 | 10 | 10 | 20 | 25 | 0,05 |
С двухразломным наружным кольцом
Альтернативная маркировка ISO | Аналог ГОСТ | d мм | D мм | B мм | C мм | Угол поворота град | d1 мм | d2 мм | Вес в кг | Схема |
GE 20 EXC | ШСЛ 20 | 20 | 35 | 16 | 12 | 9 | 24 | 29 | 0,07 | |
GEH 20 EXC | 2ШСЛ 20 | 20 | 47 | 26 | 15 | 22 | 23 | 35 | 0,19 | |
GE 25 EXC | ШСЛ 25 | 25 | 42 | 20 | 16 | 7 | 29 | 35 | 0,12 | |
GEH 25 EXC | 2ШСЛ 25 | 25 | 52 | 28 | 15 | 22 | 28 | 40 | 0,26 |
С отверстиями и канавками во внутреннем кольце
Альтернативная маркировка ISO | Аналог ГОСТ | d мм | D мм | B мм | C мм | Угол поворота град | d1 мм | d2 мм | Вес в кг | Схема |
GE 10 C | ЕШС 10 | 10 | 19 | 9 | 6 | 12 | 13 | 16 | 0,01 | |
GE 12 C | ШС 12 | 12 | 22 | 10 | 7 | 10 | 18 | 10 | 0,02 | |
GE 15 C | ЕШС 15 | 15 | 26 | 12 | 9 | 8 | 18 | 22 | 0,04 | |
GE 17 C | ЕШС 17 | 17 | 30 | 14 | 10 | 10 | 20 | 25 | 0,05 |
С канавками на внутреннем и внешнем кольцах
Альтернативная маркировка ISO | Аналог ГОСТ | d мм | D мм | B мм | C мм | Угол поворота град | d1 мм | d2 мм | Вес в кг | Схема |
GE 10 S | ЕШС 10K | 10 | 19 | 9 | 6 | 12 | 13 | 16 | 0,01 | |
GE 12 S | ШС 12K | 12 | 22 | 10 | 7 | 10 | 18 | 10 | 0,02 | |
GE 15 S | ЕШС 15K | 15 | 26 | 12 | 9 | 8 | 18 | 22 | 0,04 | |
GE 17 S | ЕШС 17K | 17 | 30 | 14 | 10 | 10 | 20 | 25 | 0,05 |
Без отверстий и канавок с одноразломным кольцом
Альтернативная маркировка ISO | Аналог ГОСТ | d мм | D мм | B мм | C мм | Угол поворота град | d1 мм | d2 мм | Вес в кг | Схема |
GE 10 E | ЕШП 10 | 10 | 19 | 9 | 6 | 12 | 13 | 16 | 0,01 | |
GE 12 E | ШП 12 | 12 | 22 | 10 | 7 | 10 | 18 | 10 | 0,02 | |
GE 15 E | ЕШП 15 | 15 | 26 | 12 | 9 | 8 | 18 | 22 | 0,04 | |
GE 17 E | ЕШП 17 | 17 | 30 | 14 | 10 | 10 | 20 | 25 | 0,05 |
С отверстиями и канавками на внешних и внутренних кольцах с одноразломным кольцом
Альтернативная маркировка ISO | Аналог ГОСТ | d мм | D мм | B мм | C мм | Угол поворота град | d1 мм | d2 мм | Вес в кг | Схема |
GE 10 ES | ЕШCП 10 | 10 | 19 | 9 | 6 | 12 | 13 | 16 | 0,01 | |
GE 12 ES | ШCП 12 | 12 | 22 | 10 | 7 | 10 | 18 | 10 | 0,02 | |
GE 15 ES | ЕШCП 15 | 15 | 26 | 12 | 9 | 8 | 18 | 22 | 0,04 | |
GE 17 ES | ЕШCП 17 | 17 | 30 | 14 | 10 | 10 | 20 | 25 | 0,05 |
С двухразломным наружным кольцом
Альтернативная маркировка ISO | Аналог ГОСТ | d мм | D мм | B мм | C мм | Угол поворота град | d1 мм | d2 мм | Вес в кг | Схема |
GE 10 EXS | ЕШCЛ 10 | 10 | 19 | 9 | 6 | 12 | 13 | 16 | 0,01 | |
GE 12 EXS | ШCЛ 12 | 12 | 22 | 10 | 7 | 10 | 18 | 10 | 0,02 | |
GE 15 EXS | ЕШCЛ 15 | 15 | 26 | 12 | 9 | 8 | 18 | 22 | 0,04 | |
GE 17 EXS | ЕШCЛ 17 | 17 | 30 | 14 | 10 | 10 | 20 | 25 | 0,05 |
Далее мы приведем таблицы закрытых размеров шариковых подшипников качения и скольжения.
Реестр размеров шариков
Международное обозначение | Аналог (ГОСТ) | Диаметр шарика | Количество шариков |
607 | 17 | 3,97 | 6 |
608 | 18 | 3,97 | 6 |
623 | 23 | 1,59 | 7 |
624 | 24 | 2,38 | 6 |
Таблица размеров игольчатых подшипников
Международное обозначение | Российское обозначением(ГОСТ) | Размеры (мм) | Грузоподъемность (кН) | Масса (кг) | ||||
d | Fw | D | B | Динамич. | Статич. | |||
NK 32/20 | 524706 | 32 | 32 | 42 | 20 | 23,3 | 40,5 | 0,068 |
RNA 49/28 | 42549/28 | 32 | 32 | 45 | 17 | 25,1 | 36,5 | 0,073 |
RNA 69/28 | 62549/28 | 32 | 32 | 45 | 30 | 39,6 | 65,5 | 0,14 |
Подшипников скольжения
Международное обозначение | Российское обозначением(ГОСТ) | Размеры (мм) | Грузоподъемность (кН) | Масса (кг) | ||||
d | Fw | D | B | Динамич. | Статич. | |||
RNA 4010V | 4024110 | 62 | 62 | 80 | 30 | 59,6 | 153 | 0,44 |
RNA 4911 | 4254911 | 63 | 63 | 80 | 25 | 57,2 | 106 | 0,26 |
RNA 6911 | 6254911 | 63 | 63 | 80 | 45 | 89,7 | 190 | 0,47 |
Упорно-радиальных роликовых
Международное обозначение | ГОСТ | Размеры (мм) | Масса (гр) | ||||
d | D | de | De | Bx | |||
AXK 2035 | 999904 | 20 | 35 | 22 | 34 | 2 | 5 |
AXK 2542 | 999905 | 25 | 42 | 29 | 41 | 2 | 7 |
AXK 3047 | 219806 | 30 | 47 | 34 | 46 | 2 | 8 |
Поля таблиц
Они отображают названия главных параметров и их геометрические размеры.
Маркировка ISO
Является стандартной для большинства стран мира, которая указывает номер, особенности исполнения.
ГОСТ
Представляет собой российский аналог и выполняет такие же функции.
Внутренний диаметр узла
Измеряется в миллиметрах (мм) и обозначается английской буквой d.
Наружный диаметр
Обозначается, как D.
Ширина
Измеряется в мм и определяется большой буквой B.
Вес
Мера – в килограммах (кг).
Схема
Поясняет принципиальное устройство.
Определение изделия по размеру
В быту или производстве эти параметры измеряются определенными инструментами: штангенциркулем, микрометром, нутромером.
Измерение внешнего диаметра
Параметры при изготовлении выдерживаются достаточно точно. Поэтому не стоит доверять показаниям штангенциркуля. Если он показывает нестандартную величину, то настоящими данными будут ближайшие показатели, указанные в реестре.
Как измерить внутренний диаметр изделия
В строительных магазинах продается специальный прибор нутромер. Но за истинное значение лучше принять ближайшую цифру из классического табеля.
Оценка узла по ширине
Это наиболее простая операция, выполняемая вышеописанными инструментами.
В нашей статье мы дали вам сокращенный справочник шариковых подшипников по размерам и таблицы марок. Если вы чего-то не узнали, за недостающей информацией обращайтесь к нашим сотрудникам. В каталоге продукции торгово-производственной компании «МПласт» вы найдете необходимую деталь.
Размеры подшипника, мм | Серия | В каких автомобилях и где устанавливается, номера по каталогу | ||
Наружный диаметр | Внутренний диаметр | Толщина | ||
32 | 12 | 10 | 201 | применение серии 201 |
35 | 15 | 11 | 202 | применение серии 202 |
35 | 15 | 14 | 502 | применение серии 502 |
37 | 12 | 12 | 301 | применение серии 301 |
40 | 17 | 12 | 203 | применение серии 203 |
40 | 17 | 14 | 703 | применение серии 703 |
40 | 17 | 16 | 503 | применение серии 503 |
42 | 15 | 13 | 302 | применение серии 302 |
47 | 17 | 15,5 | 803 | применение серии 803 |
47 | 17 | 19 | 603 | применение серии 603 |
52 | 20 | 15 | 304 | применение серии 304 |
52 | 25 | 15 | 205 | применение серии 205 |
52 | 25 | 18 | 505 | применение серии 505 |
55 | 30 | 13 | 106 | применение серии 106 |
62 | 25 | 17 | 805 | применение серии 805 |
62 | 30 | 16 | 206 | применение серии 206 |
72 | 30 | 19 | 306 | применение серии 306 |
72 | 35 | 17 | 207 | применение серии 207 |
75 | 30 | 19 | 706 | применение серии 706 |
80 | 35 | 21 | 307 | применение серии 307 |
80 | 40 | 18 | 208 | применение серии 208 |
80 | 40 | 23 | 508 | применение серии 508 |
85 | 45 | 19 | 209 | применение серии 209 |
90 | 40 | 23 | 308 | применение серии 308 |
таблица размеров и видов, ГОСТы
Эти детали считаются самыми надежными среди аналогов и широко используются при изготовлении различного вида устройств – редукторов, насосов, эл/двигателей и тому подобное. Шариковые – лишь общее название одного из типов подшипников, которые подразделяются на несколько групп, отличающихся особенностями конструктивного исполнения.
Незнание этих нюансов нередко приводит к путанице, поэтому стоит подробнее разобраться с их классификацией и основными размерами.
Разновидности шариковых подшипников
Их составные части показаны на рисунке:
Приводить все таблицы размеров не имеет смысла по той причине, что каждая разновидность этого типа шариковых подшипников подразделяется на множество серий, в которых детали отличаются, в том числе, и отдельными параметрами. Классификация довольно сложная еще и потому, что во многих из них сочетаются конструктивные особенности «смежных» моделей. К примеру, одно- или двухрядными бывают практически все разновидности таких шариковых подшипников.
Для читателя будет гораздо полезнее, если автор ему объяснит, где и что именно необходимо искать. Зная это, гораздо проще обратиться к соответствующему ГОСТу; точнее, чем в этих документах, не скажешь.
Радиальные
Однорядные

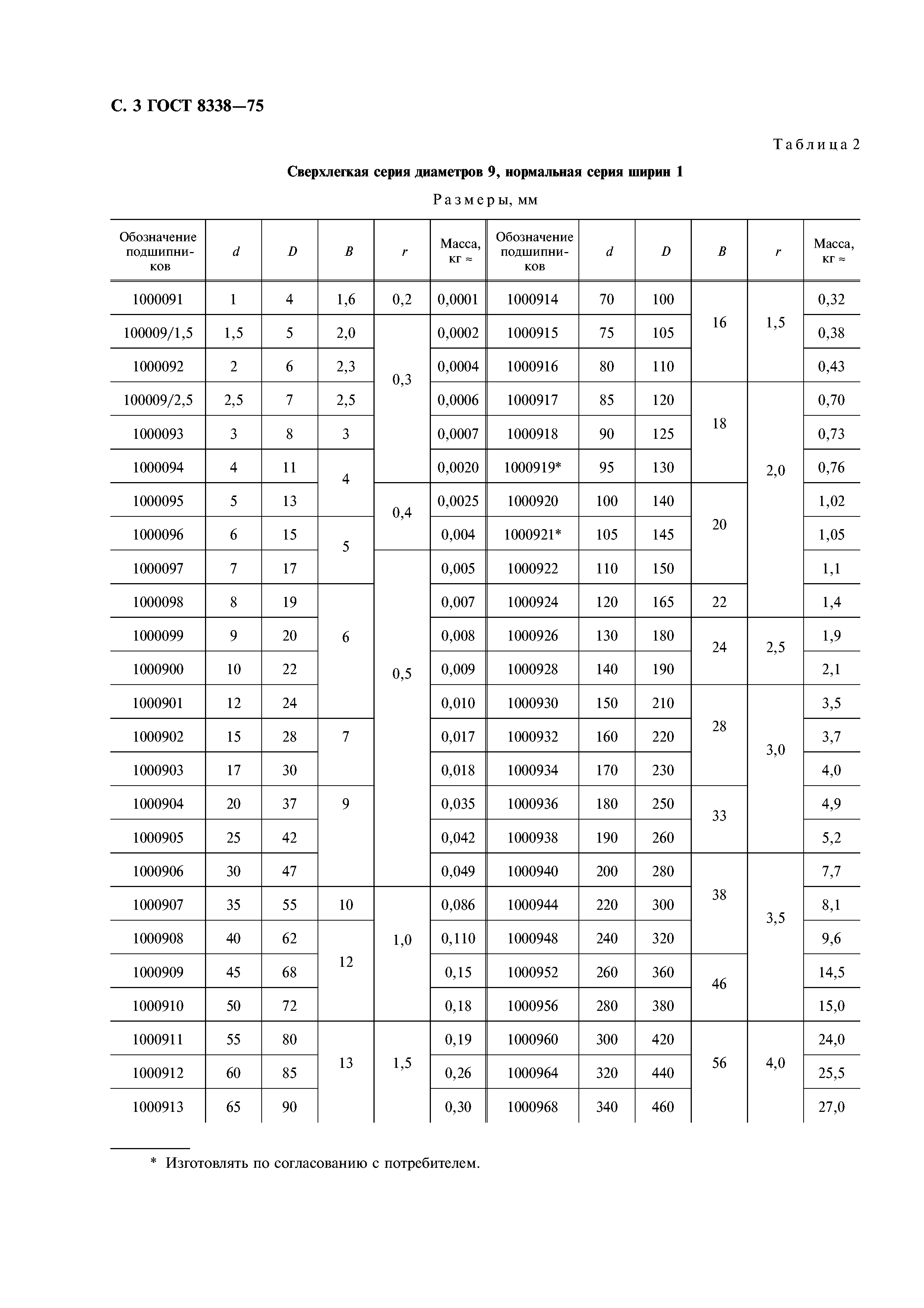

Их основные размеры указаны в ГОСТ № 8338 от 1975 года. Для подшипников с шайбами защитными – № 7242 от 1981 года.
Двухрядные
Всю нужную информацию по этой разновидности можно найти в ГОСТ № 28428 от 1990 года.
Радиально-упорные; упорно-радиальные
ГОСТ №831 от 1975 года.
С контактом 4-х точечным
Это разновидность радиально-упорных шариковых подшипников.
Упорные
ГОСТ № 7872 от 1989 года.
При поиске нужного шарикового подшипника следует сначала точно определить его серию. Все остальное несложно найти в соответствующих таблицах ГОСТ.
Чтобы выбрать подходящий подшипник, удобно бывает посмотреть в сводную таблицу с обозначениями и основными характеристиками. Если известен какой-либо требуемый параметр подшипника, в таблице можно найти подходящие варианты и оценить, что подходит еще и по другим критериям. Ниже для примера приведена таблица радиальных шариковых подшипников, которые пользуются наибольшим спросом. Данные в таблице соответствуют стандартам ГОСТ 3478-2012 и ISO 15:2011 на присоединительные размеры подшипников. В нашем интернет-магазине по обозначению можно найти подшипники качения всех типов: Чтобы правильно подобрать роликовые или шариковые подшипники нужно правильно снять размеры подшипника. d – внутренний диаметр подшипника Обычно обозначения размеров подшипника указывают в таком порядке: d x D x B При измерении внутреннего диаметра обратите внимание: подшипники бывают с конусным посадочным отверстием и тогда внутренний диаметр берут меньший по величине. Если подшипник в комплекте со втулкой (закрепительной, стяжной) – внутренним диаметром считается диаметр отверстия втулки. Есть подшипники с квадратным или с шестигранным отверстием – тогда внутренний диаметр равен диаметру вписанной окружности. Упорные подшипники имеют два кольца с внутренними размерами, отличающимися на небольшую величину. Если подшипник имеет дюймовые размеры, то поиск нужно вести дополнительно с установленной погрешностью поиска. Если подшипник не имеет внутреннего рабочего кольца, то внутренний диаметр можно замерить только на рабочем валу. Измерение внешнего диаметра подшипника – D Если подшипник не имеет внешнего рабочего кольца, то точный наружный диаметр можно замерить только в посадочном месте подшипника. Наружный диаметр подшипников может быть сферическим Внешний диаметр может иметь два значения. Измерение ширины подшипника – B Если подшипник качения роликовый радиально-упорный конический, то ширину его измеряют между базовым торцом внутреннего кольца и базовым торцом наружного кольца. Нужно еще знать что ширина внешнего и внутреннего колец подшипника может быть разная. В полевых ремонтных работах не всегда может быть под рукой штангенциркуль, не всегда есть возможность точно определить какой-нибудь физический размер подшипника, номер подшипника уже не прочесть и т.д. Тогда: |
Таблица подшипников с размерами
Чтобы правильно подобрать роликовые или шариковые подшипники нужно правильно снять размеры подшипника.
Существует три основных размера подшипника:
d – внутренний диаметр подшипника
D – внешний диаметр подшипника
B – ширина подшипника
Обычно обозначения размеров подшипника указывают в таком порядке: d x D x B
сначала внутренний диаметр подшипника,
затем внешний (наружный) диаметр подшипника,
и третье число определяет ширину (высоту) подшипника
например : Подшипник 3282112 (NN3012) размер 60 x 95 x 26
При измерении внутреннего диаметра обратите внимание: подшипники бывают с конусным посадочным отверстием и тогда внутренний диаметр берут меньший по величине.
Если подшипник в комплекте со втулкой (закрепительной, стяжной) – внутренним диаметром считается диаметр отверстия втулки.
Есть подшипники с квадратным или с шестигранным отверстием – тогда внутренний диаметр равен диаметру вписанной окружности.
Упорные подшипники имеют два кольца с внутренними размерами, отличающимися на небольшую величину.
Это сделано для того, чтобы подшипник мог нормально работать. Кольцо опорного подшипника с большим внутренним диметром – двигается свободно на рабочем валу и называется свободным (наружным) кольцом упорного подшипника.
Соответственно, второе кольцо на валу устанавливается с натягом и это кольцо называется тугим (внутренним).
Диаметр замеряют по тугому кольцу.
Разница в размерах внутренних диаметров колец по ГОСТу доходила от 0,2 до 0,8 мм – в зависимости от размеров подшипников.
Такие упорные подшипники по ГОСТу имеют в дополнительном условном обозначении букву «Н». например: 8320НЛ. (буква Н – разница во внутренних диаметрах упорного подшипника, Л-латунный сепаратор)
По ISO – предусмотрена немного большая разница в диаметрах свободных и тугих кольцах от 1,0 до 5,0 мм – в зависимости от размеров и серии наружных диаметров упорных подшипников.
Если подшипник имеет дюймовые размеры, то поиск нужно вести дополнительно с установленной погрешностью поиска.
например : Подшипник HM88547/88510 размер 33,338×73,025×29,37 в параметрах поиска задавать размеры с погрешностью 0,5 мм
Если подшипник не имеет внутреннего рабочего кольца, то внутренний диаметр можно замерить только на рабочем валу.
Измерение внешнего диаметра подшипника – D
Если подшипник не имеет внешнего рабочего кольца, то точный наружный диаметр можно замерить только в посадочном месте подшипника.
Наружный диаметр подшипников может быть сферическим
либо у опорных роликов – бомбированным (имеющих сложный оптимизированный профиль).
Внешний диаметр может иметь два значения.
например: Подшипник 67207 размер 35×72/77×18,25
с упорным бортом на наружном кольце (см.фото)
D1 – внешний диаметр
D2 – внешний диаметр по упорному буртику подшипника.
в обозначении внешний диаметр указывается двумя числами через косую черту “/” 72/77
Измерение ширины подшипника – B
Если подшипник качения роликовый радиально-упорный конический, то ширину его измеряют между базовым торцом внутреннего кольца и базовым торцом наружного кольца.
При этом должна соблюдаться паралельность торцов внутреннего и внешнего кольца.
Нужно еще знать что ширина внешнего и внутреннего колец подшипника может быть разная.
В полевых ремонтных работах не всегда может быть под рукой штангенциркуль, не всегда есть возможность точно определить какой-нибудь физический размер подшипника, номер подшипника уже не прочесть и т.д.
Тогда:
Перед тем как звонить по фирмам и искать подшипник – сделайте все возможные замеры подшипника и места установки.
Какие тела качения: шарики или ролики (прямые, конусные, бочкообразные),
Какой материал сепаратора (латунь, пластмасса, железо).
Закрытый или открытый подшипник, однорядный – двухрядный.
Наличие конструктивных особенностей: буртик на кольце, стопорное кольцо, втулка и т.д.
Изучите конструкцию подшипника.
Запишите название подшипникового узла, где он стоял.
Вся эта информация может сэкономить вам время (и возможно деньги) в поисках нужного подшипника.
В статье узнаете типы подшипников их идентификационный код, тип с описанием подшипника, как определить его размер скважины, экранирование и обучающее видео. Характеристики, таблицы и номера. Человек, имеющий дело с электрооборудованием, таким как двигатели, генераторы и так далее, должен знать все типы подшипников, используемых в оборудовании.
Типы подшипников и их коды типов
Типовые коды различных подшипников:
Название подшипника | код |
Самоустанавливающийся шарикоподшипник | 1 |
Сферический роликовый подшипник | 2 |
Двухрядный радиально-упорный шарикоподшипник | 3 |
Двухрядный шарикоподшипник | 4 |
Упорный шарикоподшипник | 5 |
Однорядный радиальный шарикоподшипник | 6 |
Однорядный радиально-упорный подшипник | 7 |
Подшипник войлочного уплотнения | 8 |
Конический роликовый подшипник | 32 / T |
Дюймовый Подшипник | R |
Цилиндрический роликовый подшипник | N |
Двухрядный роликовый подшипник | NN |
Игольчатый подшипник | NA |
Игольчатый роликоподшипник с закрытым концом | BK |
Игольчатый роликоподшипник с открытым концом | HK |
Тороидальные роликоподшипники CARB | С |
Узел игольчатого ролика и сепаратора | К |
Четырехточечные контактные шарикоподшипники | QJ |
Типы подшипников с кратким описанием
Различные типы подшипников, доступные на рынке:
Самоустанавливающийся шарикоподшипник
Подшипники этого типа имеют двойные ряды шариков и вогнутую дорожку качения на внешней стороне.
Сферический роликовый подшипник
Подшипники этого типа имеют двойные ряды роликов, вогнутую дорожку качения на внешней стороне и двойные дорожки качения на внутренней стороне.
Двухрядный радиально-упорный шарикоподшипник
Подшипники этого типа имеют двойные ряды шариков и двойную вогнутую дорожку качения на внешней и внутренней сторонах.
Двухрядный шариковый подшипник
Этот тип подшипника имеет конструкцию, похожую на однорядный шариковый подшипник. Разница лишь в том, что у него двойные ряды шариков.
Упорный шарикоподшипник
Подшипники этого типа имеют дорожки качения в виде шайб с обеих сторон, окружающие шарики в клетке. Они используются там, где требуется вращение между частями системы.
Однорядный радиальный шарикоподшипник
Это наиболее часто используемые шарикоподшипники. Подходит для небольших осевых нагрузок.
Однорядный радиально-упорный подшипник
Они обычно используются для осевых и радиальных нагрузок. Но только в одном направлении.
Подшипник войлочного уплотнения
Этот тип подшипника содержит одно или несколько войлочных уплотнений. Его внутренняя дорожка качения большая. Это необходимо для того, чтобы кромка уплотнения не выходила за пределы внутренней дорожки качения.
Конический роликовый подшипник
Этот тип подшипника чаще всего используется для колес. Они имеют ролики вместо шаров и имеют коническую форму. Они могут выдерживать высокие осевые / радиальные нагрузки.
Дюймовый подшипник
Доступный в различных формах и проектах
Это шарикоподшипники с одним рядом и доступны в различных размерах в дюймах.
Цилиндрический роликовый подшипник
Эти типы подшипников используют цилиндры в качестве роликов вместо шариков. Они доступны в различных формах и дизайнах.
Двухрядный роликовый подшипник
Доступный в различных формах и проектах
Как следует из названия, у них есть два ряда роликов. Они могут выдерживать большие нагрузки.
Игольчатый роликоподшипник
Эти типы подшипников содержат цилиндры в качестве роликов. Они названы так, потому что длина используемого цилиндра намного больше по сравнению с его диаметром.
Игольчатый роликовый подшипник с закрытым концом (вытянутая чашка)
Эти типы игольчатых подшипников изготавливаются закрытого типа, чтобы защитить их от попадания влаги и внешних загрязнений. Они держат масло внутри.
Игольчатый роликовый подшипник с открытыми концами (вытянутая чашка)
Эти типы игольчатых подшипников такие же, как игольчатые подшипники с закрытым концом, за исключением того, что оба их конца открыты.
Тороидальные роликоподшипники CARB
Он содержит свойства как сферических роликов, так и цилиндрических роликов, то есть он является самоцентрирующимся, а также свободным по оси.
Узел игольчатого ролика и сепаратора
Они похожи на упорный шариковый подшипник за исключением того, что вместо шариков они содержат цилиндрические ролики.
Четырехточечные контактные шарикоподшипники
Они похожи на однорядные радиально-упорные шарикоподшипники, за исключением того, что в этом случае внутренняя и наружная дорожки качения разделены на две половины.
Как определить подшипники по номеру подшипника — расчет и номенклатура
Если вам известна процедура номенклатуры подшипников и ее простые вычисления, вы можете легко идентифицировать и расшифровать детали подшипников по номеру подшипника.
Номер подшипника содержит много скрытой информации о самом подшипнике. Номер подшипника (номер шаблона) дает нам достаточно подробностей о подшипнике. Далее мы узнаем, как идентифицировать подшипники по номеру подшипника.
Давайте возьмем пример, чтобы легче понять номенклатуру подшипников. Предположим, у нас есть подшипник №6305ZZ. Давайте разделим это на подкомпоненты. Здесь «6» указывает тип подшипника. Есть несколько компаний, которые используют свою отдельную идентификационную номенклатуру. Однако большинство из них следуют общему стандарту для номенклатуры подшипников.
Таким образом, теперь мы можем легко определить, что в случае подшипника 6305ZZ первая цифра «6» означает, что тип подшипника — «Однорядный шарикоподшипник с глубокими канавками».
В случае дюймовых подшипников первая цифра подшипника будет «R» . После того, как «R», размер подшипника будет дано в 1/16 дюйма. Чтобы понять это лучше, давайте возьмем пример подшипника Inch. Предположим, у нас есть подшипник R4-3RS. Здесь R4 означает, что дюйм подшипник которого отверстие размером 4/16 или вы можете сказать, 1/4 дюйма.
Серия подшипников и их код в номере подшипника
Вторая цифра номера подшипника обозначает серию подшипников. Ряд подшипника обозначает ударную вязкость подшипника.
Таким образом, теперь мы можем определить, что в случае подшипника 6305ZZ вторая цифра «3» означает, что подшипник имеет среднюю прочность.
Размер скважины подшипника
Третья и четвертая цифры номера подшипника указывают размер отверстия подшипника. Это внутренний диаметр подшипника и измеряется в миллиметрах. Как правило, размер отверстия равен пятикратному третьему и четвертому размеру номера скоросшивателя подшипника. Однако от «0» до «3» эта формула не подразумевает. Размеры отверстий, обозначенные от 0 до 3:
Примечание. Если четвертой цифры нет, то третья цифра указывает размер отверстия в мм. Например: в случае подшипника 636 размер отверстия подшипника будет 6 мм.
Таким образом, теперь мы можем определить, что в случае подшипника 6305ZZ третья и четвертая цифры «05» означают, что размер отверстия подшипника составляет 25 мм.
Экранирование, уплотнение подшипника в номере подшипника
Последние буквы подшипника указывают на наличие / недоступность / тип экранирования или уплотнения и другие особенности подшипника. Различные типы показаний:
Таким образом, теперь мы можем определить, что в случае подшипника 6305ZZ последние буквы « ZZ » означают, что подшипник экранирован с обеих сторон.
Приходя к выводу, теперь мы можем легко расшифровать номер подшипника большинства подшипников. Здесь Подшипник 6305ZZ означает «это однорядный радиальный шарикоподшипник со средней прочностью, с диаметром отверстия 25 мм и экранированный с обеих сторон.
Видео урок по подшипникам
Тимеркаев Борис — 68-летний доктор физико-математических наук, профессор из России. Он является заведующим кафедрой общей физики в Казанском национальном исследовательском техническом университете имени А. Н. ТУПОЛЕВА — КАИ
Предлагаем каталог подшипников, который поможет ориентироватся в мире подшипников.
В таблице легко изменить сортировку подшипников, и получить список в удобном виде.
Обозначение ГОСТ ( ISO ) Внутренний диаметр-d × Внешний диаметр-D × Ширина
Сортировано по внутреннему диаметру
Шарикоподшипники
Радиальные
Воспринимают только радиальную нагрузку, направленую перепендикулярно оси вращения
Радиально-упорные
Способны воспринимать радиальнуе и осевуе нагрузку
Упорные
Воспринимают только осевую нагрузку
Самоустанавливаемые
Способны компенсировать перекосы вала
Роликоподшипники
Радиальные
Воспринимают только радиальную нагрузку, направленную перепендикулярно к оси вращения
Конические
Способны воспринимать радиальную и осевую нагрузку
ГОСТ 7242-81 Подшипники шариковые радиальные однорядные с защитными шайбами. Технические условия
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПОДШИПНИКИ ШАРИКОВЫЕ РАДИАЛЬНЫЕ ОДНОРЯДНЫЕ С ЗАЩИТНЫМИ ШАЙБАМИ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
ГОСТ 7242-81
(СТ СЭВ 3793-82)
Москва 1994
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР |
|
ПОДШИПНИКИ ШАРИКОВЫЕ РАДИАЛЬНЫЕ ОДНОРЯДНЫЕ С ЗАЩИТНЫМИ ШАЙБАМИ. |
ГОСТ |
Технические условия |
( СТ СЭВ 1988-79) |
Single
– row radial ball bearings with shields. |
Взамен |
Постановлением Государственного комитета СССР по стандартам от 16 марта 1981 г. № 1359 дата введения установлена с |
с 01.01.83 |
Проверен в 1992 г. Ограничение срока действия снято Постановлением Госстандарта от 27.07.92 № 781 |
Настоящий стандарт распространяется на шариковые радиальные однорядные подшипники с защитными шайбами серий диаметров: 1; 2; 3 и 9.
Стандарт соответствует СТ СЭВ 3793-82 в части подшипников с защитными шайбами.
( Измененная редакция, Изм. № 1 )
Содержание:
1. ТИПЫ И ОСНОВНЫЕ РАЗМЕРЫ 2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ |
1.1. Стандарт устанавливает следующие типы подшипников:
60000 – с одной защитной шайбой;
80000 – с двумя защитными шайбами.
1.2. Основные размеры и условные обозначения подшипников должны соответствовать указанным на чертеже и в табл. 1- 4.
Тип 60000 |
Тип 80000 |
d – номинальный диаметр отверстия внутреннего кольца; D – номинальный диаметр наружной цилиндрической поверхности наружного кольца; В – номинальная ширина подшипника; r – номинальная координата монтажной фаски. |
Примечание. Чертеж не определяет внутреннюю конструкцию подшипника.
Таблица 1
Серия диаметров 9
Размеры, мм
Обозначение подшипников типа 60000 |
Обозначение подшипников типа 80000 |
d |
D |
B |
r |
Масса , кг ≈ |
1060093 |
3080093 |
3 |
8 |
4 |
0,3 |
0,0009 |
1060093 |
1080093 |
3 |
8 |
3 |
0,3 |
0,0008 |
1060094 |
1080094 |
4 |
11 |
4 |
0,3 |
0,0021 |
1060095 |
1080095 |
5 |
13 |
4 |
0,4 |
0,0026 |
I 060096 |
1080096 |
6 |
15 |
5 |
0,4 |
0,0041 |
1060097 |
1080097 |
7 |
17 |
5 |
0,5 |
0,0051 |
1060098 |
1080098 |
8 |
19 |
6 |
0,5 |
0,0081 |
1060099 |
1080099 |
9 |
20 |
6 |
0,5 |
0,0083 |
Таблица 2
Серия диаметров 1
Размеры, мм
Обозначение подшипников типа 60000 |
Обозначение подшипников типа 80000 |
d |
D |
B |
r |
Масса , кг ≈ |
60017 |
80017 |
7 |
19 |
6 |
0,5 |
0,010 |
60018 |
80018 |
8 |
22 |
7 |
0,5 |
0,015 |
60019 |
80019 |
9 |
24 |
7 |
0,5 |
0,018 |
60100 |
80100 |
10 |
26 |
8 |
0,5 |
0,020 |
60101 |
80101 |
12 |
28 |
8 |
0,5 |
0,022 |
60102 |
80102 |
15 |
32 |
9 |
0,5 |
0,031 |
60103 |
80103 |
17 |
35 |
10 |
0,5 |
0,040 |
60104 |
80104 |
20 |
42 |
12 |
1,0 |
0,070 |
60105 |
80105 |
25 |
47 |
12 |
1,0 |
0,081 |
60106 |
80106 |
30 |
55 |
13 |
1,5 |
0,119 |
60107 |
80107 |
35 |
62 |
14 |
1,5 |
0,159 |
60108 |
80108 |
40 |
68 |
15 |
1,5 |
0,195 |
60109 |
80109 |
45 |
75 |
16 |
1,5 |
0,249 |
60110 |
80110 |
50 |
80 |
16 |
1,5 |
0,264 |
60111 |
80111 |
55 |
90 |
18 |
2,0 |
0,390 |
60112 |
80112 |
60 |
95 |
18 |
2,0 |
0,420 |
60113 |
80113 |
65 |
100 |
18 |
2,0 |
0,440 |
60114 |
80114 |
70 |
110 |
20 |
2,0 |
0,618 |
60115 |
80115 |
75 |
115 |
20 |
2,0 |
0,640 |
60116 |
80116 |
80 |
125 |
22 |
2,0 |
0,860 |
60117 |
80117 |
85 |
130 |
22 |
2,0 |
0,890 |
60118 |
80118 |
90 |
140 |
24 |
2,5 |
1,16 |
60120 |
80120 |
100 |
150 |
24 |
2,5 |
1,25 |
60121 |
80121 |
110 |
170 |
28 |
3,0 |
2,2 |
60122 |
80122 |
120 |
180 |
28 |
3,0 |
2,39 |
Таблица 3
Серия диаметров 2
Размеры, мм
Обозначение подшипников типа 60000 |
Обозначение подшипников типа 80000 |
d |
D |
B |
r |
Масса , кг ≈ |
60023 |
80023 |
3 |
10 |
4 |
0,3 |
0,002 |
60024 |
80024 |
4 |
13 |
5 |
0,3 |
0,004 |
60025 |
80025 |
5 |
16 |
5 |
0,5 |
0,006 |
60026 |
80026 |
6 |
19 |
6 |
0,5 |
0,010 |
60027 |
80027 |
7 |
22 |
7 |
0,5 |
0,012 |
60028 |
80028 |
8 |
24 |
8 |
0,5 |
0,019 |
60029 |
80029 |
9 |
26 |
8 |
1,0* |
0,020 |
60200 |
80200 |
10 |
30 |
9 |
1,0 |
0,032 |
60201 |
80201 |
12 |
32 |
10 |
1,0 |
0,037 |
60202 |
80202 |
15 |
35 |
11 |
1,0 |
0,045 |
60203 |
80203 |
17 |
40 |
12 |
1,0 |
0,065 |
60204 |
80204 |
20 |
47 |
14 |
1,5 |
0,107 |
60205 |
80205 |
25 |
52 |
15 |
1,5 |
0,128 |
60206 |
80206 |
30 |
62 |
16 |
1,5 |
0,201 |
60207 |
80207 |
35 |
72 |
17 |
2,0 |
0,290 |
60208 |
80208 |
40 |
80 |
18 |
2,0 |
0,367 |
60209 |
80209 |
45 |
85 |
19 |
2,0 |
0,410 |
60210 |
80210 |
50 |
90 |
20 |
2,0 |
0,464 |
60211 |
80211 |
55 |
100 |
21 |
2,5 |
0,611 |
60212 |
80212 |
60 |
110 |
22 |
2,5 |
0,787 |
60213 |
80213 |
65 |
120 |
23 |
2,5 |
0,995 |
60214 |
80214 |
70 |
125 |
24 |
2,5 |
1,09 |
60215 |
80215 |
75 |
130 |
25 |
2,5 |
1,19 |
60216 |
80216 |
80 |
140 |
26 |
3,0 |
1,41 |
6021 7 |
80217 |
85 |
1 50 |
28 |
3,0 |
1,79 |
60218 |
80218 |
90 |
160 |
30 |
3,0 |
2,16 |
60220 |
80220 |
100 |
180 |
34 |
3,5 |
3,16 |
60222 |
80222 |
110 |
200 |
38 |
3,5 |
4,52 |
60224 |
80224 |
120 |
215 |
40 |
3,5 |
5,22 |
60226 |
80226 |
130 |
230 |
40 |
4,0 |
5,85 |
60228 |
80228 |
140 |
250 |
42 |
4,0 |
7,50 |
Таблица 4
Серия диаметров 3
Размеры, мм
Обозначение подшипников типа 60000 |
Обозначение подшипников типа 80000 |
d |
D |
B |
r |
Масса , кг ≈ |
60034 |
80034 |
4 |
16 |
5 |
0,5 |
0,005 |
60035 |
80035 |
5 |
19 |
6 |
0,5 |
0,009 |
60300 |
80300 |
10 |
35 |
11 |
1,0 |
0,053 |
60301 |
80301 |
12 |
37 |
12 |
1,5 |
0,060 |
60302 |
80302 |
15 |
42 |
13 |
1,5 |
0,082 |
60303 |
80303 |
17 |
47 |
14 |
1,5 |
0,116 |
60304 |
80304 |
20 |
52 |
15 |
2,0 |
0,144 |
60305 |
80305 |
25 |
62 |
17 |
2,0 |
0,232 |
60306 |
80306 |
30 |
72 |
19 |
2,0 |
0,350 |
60307 |
80307 |
35 |
80 |
21 |
2,5 |
0,460 |
60308 |
80308 |
40 |
90 |
23 |
2,5 |
0,635 |
60309 |
80309 |
45 |
100 |
25 |
2,5 |
0,833 |
60310 |
80310 |
50 |
110 |
27 |
3,0 |
1,075 |
60311 |
80311 |
55 |
120 |
29 |
3,0 |
1,38 |
60312 |
80312 |
60 |
130 |
31 |
3,5 |
1,72 |
60313 |
80313 |
65 |
140 |
33 |
3,5 |
2,10 |
60314 |
80314 |
70 |
150 |
35 |
3,5 |
2,53 |
60315 |
80315 |
75 |
160 |
37 |
3,5 |
3,03 |
60316 |
80316 |
80 |
170 |
39 |
3,5 |
3,62 |
60317 |
80317 |
85 |
180 |
41 |
4,0 |
4,26 |
60318 |
80318 |
90 |
190 |
43 |
4,0 |
4,94 |
60320 |
80320 |
100 |
215 |
47 |
4,0 |
7,01 |
Пример у сл овного обозначения шарикового радиального однорядного подшипника с одной защитной шайбой диаметром серии 2 с d =6 мм; D = 19 мм и B = 6мм:
Подшипник 60026 ГОСТ 7242-81
(Измененная редакция, Изм. № 1).
1.3. Масса подшипников во всех таблицах стандарта рассчитана для конструкций с штампованным из стального листа сепаратором при плотности стали 7,85 кг/дм3.
(Введен дополнительно, Изм. № 1).
2.1. Подшипники каждого типа изготовляют с кольцами того же типа. Допускается подшипники типа 60000 изготовлять с кольцами подшипников типа 80000.
2.2. По заказу потребителя допускается изготовлять подшипники типа 60000 с канавкой на наружном кольце для упорных колец по ГОСТ 2893-82* .
2.3. Защитные шайбы не должны выходить за торцы колец подшипника. Заедание шайб о сепаратор и внутреннее кольцо при наибольших допускаемых радиальных и осевых нагрузках не допускается. Предотвращение заедания должно обеспечиваться размерами деталей подшипника.
2.4. Радиальный зазор и биение подшипников следует контролировать до запрессовки шайб и заполнения подшипника смазочным материалом.
2.5. В подшипниках типов 60000 и 80000 проворачивание шайб не допускается.
2.6. Подшипники типа 80000 должны заполняться рабочей смазкой на предприятии-изготовителе.
Марка смазки и ее количество устанавливаются предприятием-изготовителем или по согласованию предприятия-изготовителя и потребителя.
Подшипники типа 60000 выпускают без рабочей смазки.
2.7. Подшипники типа 80000, заполненные рабочей смазкой, допускается защищать от коррозии той же смазкой, которая находится внутри подшипника, или ингибированной бумагой с дополнительной упаковкой в полиэтиленовую пленку.
2.8. При вращении подшипников выделение смазки между наружным кольцом и шайбами не допускается.
Подшипники должны быть подвергнуты выборочным испытаниям (обкатке) на выделение смазки.
Таблица 3
Серия диаметров 2
Размеры, мм
Обозначение подшип ников типа |
d |
Грузоподъемность, Н |
Обозначение подшипников типа |
d |
Грузоподъемность, H |
|||||
С |
С0 |
С |
C 0 |
|||||||
60000 |
80000 |
60000 |
80000 |
|||||||
60023 |
80023 |
3 |
490 |
217 |
60209 |
80209 |
45 |
33200 |
18600 |
|
60024 |
80024 |
4 |
900 |
415 |
60210 |
80210 |
50 |
35100 |
19800 |
|
60025 |
80025 |
5 |
1480 |
740 |
60211 |
80211 |
55 |
43600 |
25000 |
|
60026 |
80026 |
6 |
2170 |
1160 |
60212 |
80212 |
60 |
52000 |
31000 |
|
60027 |
80027 |
7 |
3250 |
1350 |
60213 |
80213 |
65 |
56000 |
34000 |
|
60028 |
80028 |
8 |
3334 |
1363 |
60214 |
80214 |
70 |
61800 |
37500 |
|
60029 |
80029 |
9 |
4620 |
1960 |
60215 |
80215 |
75 |
66300 |
41000 |
|
60200 |
80200 |
10 |
5900 |
2650 |
60216 |
60216 |
80 |
70200 |
45000 |
|
60201 |
80201 |
12 |
6890 |
3100 |
60217 |
80217 |
85 |
83200 |
53000 |
|
60202 |
80202 |
15 |
7800 |
3550 |
60218 |
80218 |
90 |
95600 |
62000 |
|
60203 |
80203 |
17 |
9560 |
4500 |
60220 |
80220 |
100 |
124000 |
79000 |
|
60204 |
80204 |
20 |
12700 |
6200 |
60222 |
80222 |
110 |
146000 |
100000 |
|
60205 |
80205 |
25 |
14000 |
6950 |
60224 |
80224 |
120 |
156000 |
112000 |
|
60206 |
80206 |
30 |
19500 |
10000 |
60226 |
80226 |
130 |
156000 |
112000 |
|
60207 |
80207 |
35 |
25500 |
13700 |
60228 |
80228 |
140 |
165000 |
122000 |
|
60208 |
80208 |
40 |
32000 |
17800 |
Таблица 4
Серия диаметров 3
Размеры, мм
Обозначение подшип ников типа |
d |
Грузоподъемность, Н |
Обозначение подшипников типа |
d |
Грузоподъемность, H |
|||||
С |
С0 |
С |
C0 |
|||||||
60000 |
80000 |
60000 |
80000 |
|||||||
60034 |
80034 |
4 |
1450 |
740 |
60310 |
80310 |
50 |
61800 |
36000 |
|
60035 |
80035 |
5 |
2190 |
1160 |
60311 |
80311 |
55 |
71500 |
41500 |
|
60300 |
80300 |
10 |
8060 |
3750 |
60312 |
80312 |
60 |
81900 |
48000 |
|
60301 |
80301 |
12 |
9750 |
4650 |
60313 |
80313 |
65 |
92300 |
56000 |
|
60302 |
80302 |
15 |
11400 |
5400 |
60314 |
80314 |
70 |
104000 |
63000 |
|
60303 |
80303 |
17 |
13500 |
6650 |
60315 |
80315 |
75 |
112000 |
72500 |
|
60304 |
80304 |
20 |
15900 |
7800 |
60316 |
80316 |
80 |
124000 |
80000 |
|
60305 |
80305 |
25 |
22500 |
11400 |
60317 |
80317 |
85 |
133000 |
90000 |
|
60306 |
80306 |
30 |
28100 |
14600 |
00318 |
80318 |
90 |
143000 |
99000 |
|
60307 |
80307 |
35 |
33200 |
18000 |
60320 |
80320 |
100 |
174000 |
132000 |
|
60308 |
80308 |
40 |
41000 |
22400 |
||||||
60309 |
80309 |
45 |
52700 |
30000 |
(Введено дополнительно, Изм. № 1).
ТАБЛИЦА РАЗМЕРОВ ШАРИКОВЫХ ПОДШИПНИКОВ – MROSupply.com
Размеры и размеры шариковых подшипников Шариковые подшипникидоступны во всех размерах, в зависимости от размера вала и требований области применения. Поскольку они используются во всех отраслях промышленности, они необходимы для самых разных областей применения, от колес для скейтборда до масляных сверл. Как определяются эти размеры подшипников?
Размер подшипниковПодшипники измеряются по их внутреннему диаметру, внешнему диаметру и ширине; размер подшипника обычно указывается следующим образом: ID x OD x W.Эти измерения обычно делаются в миллиметрах, но могут быть преобразованы в дюймы. Фактически, большинство производителей и поставщиков предлагают размеры подшипников как в британской, так и в метрической системе.
Каждой комбинации этих измерений соответствует порядковый номер, обычно расположенный непосредственно на подшипнике. Таблицы размеров шариковых подшипников широко доступны и могут использоваться для определения размеров конкретного подшипника. Чаще всего используются серии 6200 и 6300, размер которых обычно составляет от 10 x 30 x 9 мм (.От 394 x 1,181 x 0,354 дюйма) до 150 x 320 x 65 мм (5,906 x 12,598 x 2,559 дюйма).
6000 серии
Размер | Внутренний размер (дюймы) | Внешний размер (дюймы) | Ширина (дюймы) | динамический (Cr) | Статический (Cor) | Вес (фунты) |
---|---|---|---|---|---|---|
6000 | 10 | 26 | 8 | 1030 | 445 | 0.042 |
6001 | 12 | 28 | 8 | 1147 | 535 | 0,048 |
6002 | 15 | 32 | 9 | 1254 | 641 | 0,068 |
6003 | 17 | 35 | 10 | 1349 | 731 | 0.088 |
6004 | 20 | 42 | 12 | 2109 | 1129 | 0,150 |
6005 | 25 | 47 | 12 | 2248 | 1315 | 0,172 |
6006 | 30 | 55 | 13 | 2967 | 1866 | 0.242 |
6007 | 35 | 62 | 14 | 3642 | 2360 | 0,0326 |
6008 | 40 | 68 | 15 | 3867 | 2653 | 0,407 |
6009 | 45 | 75 | 16 | 4721 | 3327 | 0.506 |
6010 | 50 | 80 | 16 | 4946 | 3642 | .0568 |
6011 | 55 | 90 | 18 | 6789 | 4901 | .0796 |
6012 | 60 | 95 | 18 | 7081 | 5440 | .0847 |
6013 | 65 | 100 | 18 | 6857 | 5665 | 0,957 |
6014 | 70 | 110 | 20 | 8565 | 6947 | 1,324 |
6015 | 75 | 115 | 20 | 8902 | 7531 | 1.404 |
6016 | 80 | 125 | 22 | 10701 | 8947 | 1,870 |
6017 | 85 | 130 | 22 | 11128 | 9689 | 1,958 |
6018 | 90 | 140 | 24 | 13084 | 11173 | 2.552 |
6019 | 95 | 145 | 24 | 13578 | 12117 | 2,662 |
6020 | 100 | 150 | 24 | 13533 | 12185 | 2,750 |
6021 | 105 | 160 | 26 | 16254 | 14792 | 3.498 |
6022 | 110 | 170 | 28 | 18434 | 16411 | 4,312 |
6024 | 120 | 180 | 28 | 18659 | 17535 | 4,796 |
6026 | 130 | 200 | 33 | 23380 | 22481 | 7.326 |
6028 | 140 | 210 | 33 | 24279 | 24279 | 7,832 |
6030 | 150 | 225 | 35 | 27427 | 28101 | 9,636 |
Размер | Внутренний размер (дюймы) | Внешний размер (дюймы) | Ширина (дюймы) | динамический (Cr) | Статический (Cor) | Вес (фунты) |
---|---|---|---|---|---|---|
6200 | 10 | 30 | 9 | 1147 | 535 | 0.070 |
6201 | 12 | 32 | 10 | 1533 | 686 | 0,077 |
6202 | 15 | 35 | 11 | 1720 | 836 | 0,099 |
6203 | 17 | 40 | 12 | 2154 | 1075 | 0.141 |
6204 | 20 | 47 | 14 | 2878 | 1495 | 0,227 |
6205 | 47 | 52 | 15 | 3147 | 1771 | 0,279 |
6206 | 30 | 62 | 16 | 4384 | 2585 | 0.440 |
6207 | 35 | 72 | 17 | 5733 | 3417 | 0,634 |
6208 | 40 | 80 | 15 | 6632 | 4047 | 0,810 |
6209 | 45 | 85 | 19 | 7081 | 4609 | 0.915 |
6210 | 50 | 90 | 20 | 7868 | 5216 | 1.019 |
6211 | 55 | 100 | 21 | 9757 | 6609 | 1,335 |
6212 | 60 | 110 | 22 | 11780 | 8138 | 1.723 |
6213 | 65 | 120 | 23 | 12859 | 9015 | 2,178 |
6214 | 70 | 125 | 24 | 13983 | 9914 | 2,354 |
6215 | 75 | 130 | 25 | 15152 | 10858 | 2.596 |
6216 | 80 | 140 | 26 | 16344 | 11915 | 3,080 |
6217 | 85 | 150 | 28 | 18884 | 13916 | 3,938 |
6218 | 90 | 160 | 30 | 21604 | 16074 | 4.730 |
6219 | 95 | 170 | 32 | 24504 | 18412 | 5,764 |
6220 | 100 | 180 | 34 | 27427 | 20930 | 6,908 |
6221 | 105 | 190 | 36 | 29899 | 23605 | 8.140 |
6222 | 110 | 200 | 38 | 32372 | 26303 | 9,592 |
6224 | 120 | 215 | 40 | 32822 | 27427 | 12,386 |
6226 | 130 | 230 | 40 | 37318 | 32822 | 13.728 |
6228 | 140 | 250 | 42 | 39566 | 37318 | 17,754 |
6230 | 150 | 270 | 45 | 39566 | 38217 | 22,660 |
6300 серии
Размер | Внутренний размер (дюймы) | Внешний размер (дюймы) | Ширина (дюймы) | динамический (Cr) | Статический (Cor) | Вес (фунты) |
---|---|---|---|---|---|---|
6300 | 10 | 35 | 11 | 1720 | 782 | 0.12 |
6301 | 12 | 37 | 12 | 2185 | 1142 | 0,13 |
6302 | 15 | 42 | 13 | 2585 | 1218 | 0,18 |
6303 | 17 | 47 | 14 | 3035 | 1479 | 0.24 |
6304 | 20 | 52 | 15 | 3552 | 1771 | 0,31 |
6305 | 47 | 62 | 17 | 4991 | 2585 | 0,48 |
6306 | 30 | 72 | 19 | 6070 | 3417 | 0.77 |
6307 | 35 | 80 | 21 | 7464 | 4316 | 1,00 |
6308 | 40 | 90 | 23 | 9172 | 5395 | 1,41 |
6309 | 45 | 100 | 25 | 11870 | 7149 | 1.92 |
6310 | 50 | 110 | 27 | 13938 | 8610 | 2,35 |
6311 | 55 | 120 | 29 | 16096 | 10116 | 3,01 |
6312 | 60 | 130 | 31 | 18412 | 11735 | 3.74 |
6313 | 65 | 140 | 33 | 20840 | 13466 | 4,58 |
6314 | 70 | 150 | 35 | 23380 | 15322 | 5,54 |
6315 | 75 | 160 | 37 | 25403 | 17355 | 6.64 |
6316 | 80 | 170 | 39 | 27651 | 19491 | 7,90 |
6317 | 85 | 180 | 41 | 29899 | 21761 | 9,31 |
6318 | 90 | 190 | 43 | 32148 | 24054 | 10.80 |
6319 | 95 | 200 | 45 | 34396 | 26752 | 12,47 |
6320 | 100 | 215 | 47 | 38892 | 31698 | 15,40 |
6321 | 105 | 225 | 49 | 41365 | 34396 | 17.71 |
6322 | 110 | 240 | 50 | 46086 | 40465 | 20,99 |
6324 | 120 | 260 | 55 | 47659 | 42714 | 28,16 |
6326 | 130 | 280 | 58 | 51256 | 48559 | 40.26 |
6328 | 140 | 300 | 62 | 57326 | 55078 | 49,06 |
6330 | 150 | 320 | 65 | 64070 | 67442 | 58,74 |
6700 серии
Размер | Внутренний размер (дюймы) | Внешний размер (дюймы) | Ширина (дюймы) | динамический (Cr) | Статический (Cor) | Вес (фунты) |
---|---|---|---|---|---|---|
6701 | 12 | 18 | 4 | 205 | 119 | 0.004 |
6702 | 15 | 21 | 4 | 191 | 110 | 0,005 |
6703 | 17 | 23 | 4 | 216 | 137 | 0,006 |
6704 | 20 | 27 | 4 | 232 | 162 | 0.010 |
6705 | 25 | 32 | 4 | 246 | 187 | 0,015 |
6706 | 30 | 37 | 4 | 263 | 220 | 0,018 |
6707 | 35 | 44 | 5 | 416 | 366 | 0.021 |
6800 серии
Размер | Внутренний размер (дюймы) | Внешний размер (дюймы) | Ширина (дюймы) | динамический (Cr) | Статический (Cor) | Вес (фунты) |
---|---|---|---|---|---|---|
6800 | 10 | 19 | 5 | 411 | 208 | 0.011 |
6801 | 12 | 21 | 5 | 432 | 234 | 0,0132 |
6802 | 15 | 24 | 5 | 468 | 286 | 0,0154 |
6803 | 17 | 26 | 5 | 632 | 387 | 0.0176 |
6804 | 20 | 32 | 7 | 899 | 555 | 0,0418 |
6805 | 47 | 37 | 7 | 967 | 663 | 0,0484 |
6806 | 30 | 42 | 7 | 1057 | 821 | 0.0572 |
6807 | 35 | 47 | 7 | 1102 | 910 | 0,0638 |
6808 | 40 | 52 | 7 | 1113 | 944 | 0,0726 |
6809 | 45 | 58 | 7 | 1394 | 1214 | 0.088 |
6810 | 50 | 65 | 7 | 1484 | 1371 | 0,1144 |
6811 | 55 | 72 | 9 | 1978 | 1821 | 0,1826 |
6812 | 60 | 78 | 10 | 2585 | 2383 | 0.2288 |
6813 | 65 | 85 | 10 | 2675 | 2585 | 0,2772 |
6814 | 70 | 90 | 10 | 2720 | 2675 | 0,2948 |
6815 | 75 | 95 | 10 | 2810 | 2900 | 0.3124 |
6816 | 80 | 100 | 10 | 2855 | 2990 | 0,33 |
6817 | 85 | 110 | 13 | 4204 | 4271 | 0,5852 |
6818 | 90 | 115 | 13 | 4271 | 4429 | 0.6138 |
6819 | 95 | 120 | 13 | 4339 | 4429 | 1,551 |
6820 | 100 | 125 | 13 | 4406 | 4766 | 0,6798 |
6821 | 105 | 130 | 13 | 4451 | 5373 | 0.7128 |
6822 | 110 | 140 | 16 | 6317 | 6902 | 1,3332 |
6824 | 120 | 150 | 16 | 6519 | 7419 | 1.441 |
6826 | 130 | 165 | 18 | 8295 | 9262 | 2.0658 |
6828 | 140 | 175 | 18 | 8588 | 9981 | 2,2 |
6830 | 150 | 190 | 20 | 10746 | 12342 | 3,08 |
6900 серии
Размер | Внутренний размер (дюймы) | Внешний размер (дюймы) | Ширина (дюймы) | динамический (Cr) | Статический (Cor) | Вес (фунты) |
---|---|---|---|---|---|---|
6900 | 10 | 22 | 6 | 652 | 326 | 0.010 |
6901 | 12 | 24 | 6 | 967 | 506 | 0,011 |
6902 | 15 | 28 | 7 | 1034 | 573 | 0,017 |
6903 | 17 | 30 | 7 | 1428 | 832 | 0.018 |
6904 | 20 | 37 | 9 | 1574 | 1023 | 0,036 |
6905 | 47 | 42 | 9 | 1630 | 1124 | 0,041 |
6906 | 30 | 47 | 9 | 2450 | 1742 | 0.045 |
6907 | 35 | 55 | 10 | 3080 | 2237 | 0,073 |
6908 | 40 | 62 | 12 | 3170 | 2450 | 0,112 |
6909 | 45 | 68 | 12 | 3260 | 2630 | 0.132 |
6910 | 50 | 72 | 12 | 3732 | 3170 | 0,133 |
6911 | 55 | 80 | 13 | 4541 | 3889 | 0,185 |
6912 | 60 | 85 | 13 | 3912 | 3619 | 0.104 |
6913 | 65 | 90 | 13 | 5328 | 4766 | 0,211 |
6914 | 70 | 100 | 16 | 5485 | 5081 | 0,342 |
6915 | 75 | 105 | 16 | 5620 | 5395 | 0.363 |
6916 | 80 | 110 | 16 | 7171 | 6654 | 0,382 |
6917 | 85 | 120 | 18 | 7374 | 7104 | 0,535 |
6918 | 90 | 125 | 18 | 7576 | 7531 | 0.565 |
6919 | 95 | 130 | 18 | 10116 | 9419 | 0,705 |
6920 | 100 | 140 | 20 | 10454 | 10071 | 0,960 |
6921 | 105 | 145 | 20 | 10768 | 10746 | 1.000 |
6922 | 110 | 150 | 20 | 12859 | 12792 | 1.040 |
6924 | 120 | 165 | 22 | 15647 | 15737 | 1,410 |
6926 | 130 | 180 | 24 | 16029 | 16816 | 1.860 |
6928 | 140 | 190 | 24 | 20997 | 21199 | 1,980 |
6930 | 150 | 210 | 28 | 21000 | 326 | 3,050 |
Как указывалось ранее, размер зависит от размера вала и требований к применению.Размер подшипника может сильно повлиять на характеристики и возможности шарикового подшипника; поэтому в разных отраслях используются разные размеры.
Обычно шариковые подшипники меньшего размера имеют более ограниченную грузоподъемность. Они используются в приложениях, где экономия места важнее грузоподъемности. Миниатюрные подшипники, часто сконструированные в виде прецизионных шарикоподшипников, используются в очень небольших приложениях, таких как медицинские приборы, робототехника или полупроводниковое оборудование.С другой стороны, более крупные подшипники обладают большей грузоподъемностью. Они используются в тяжелых отраслях промышленности, таких как сельскохозяйственная техника, горное и буровое оборудование или тяжелые электроинструменты. Многие производители также предлагают варианты нестандартных размеров подшипников для очень специфических применений, к которым предъявляются особые требования.
Как измерить шарикоподшипникиНередко идентификационный номер подшипника может быть неразборчивым или полностью изношенным после длительного использования, что требует ручного измерения подшипника.Это можно легко сделать с помощью штангенциркуля, чтобы легко обеспечить точные измерения. Если этого инструмента нет в наличии, можно осторожно провести измерения с помощью линейки.
- Сначала измерьте внутренний диаметр, вставив внешние упоры суппорта во внутреннее кольцо подшипника. Убедитесь, что он подходит ровно от края до края, не затягивает и не оказывает давления на подшипник. Или измерьте внутренний круг подшипника от конца до конца с помощью линейки.
- Измерьте внешний диаметр, поместив подшипник в губки суппорта до идеальной посадки.Или измерьте подшипник от одного внешнего края до другого с помощью линейки.
- Повторите последний шаг для ширины подшипника.
- Используйте таблицу размеров подшипников, чтобы найти серийный номер подшипника.
Если вы ищете подходящий подшипник или замену, вам также необходимо обратить внимание на некоторые другие важные аспекты номера подшипника, чтобы найти правильный подшипник. Суффикс может содержать некоторые сведения о конструкции и характеристиках подшипника:
- Тип экрана или уплотнения: Подшипник может иметь один или два экрана или уплотнения, которые могут быть металлическими, резиновыми или стопорным кольцом
- Материал клетки: Клетка может быть изготовлена из латуни, полиамида, стали или других материалов.
- Уровень внутреннего зазора: Для подшипника может потребоваться определенный зазор. Обычно C2 означает небольшой зазор, отсутствие маркировки означает стандартный зазор, а C3 или выше означает больший зазор для подшипников, работающих при высоких температурах.
- Температура смазки: Подшипник может потребовать смазки с определенными температурными характеристиками.
- Наружные покрытия: Внутреннее или внешнее кольцо может быть покрыто веществом, например оксидом алюминия, для устойчивости к определенным условиям или окружающей среде.
Каждый производитель может использовать уникальные суффикс-коды; Лучше всего найти в справочнике суффиксов, чтобы найти подходящий подшипник или замену.
Связанное содержание:
Что такое шариковые подшипники
Типы шарикоподшипников использует
Как работают шариковые подшипники
Шарикоподшипники популярных метрических размеров
Шарикоподшипники популярных метрических размеров для валов размером от 10 мм до 30 мм
Размеры и технические чертежи см. В таблице ниже
Варианты изделий с низким уровнем шума см. Ниже
Полное название этих шарикоподшипников – «радиальные шарикоподшипники с радиальными канавками».Они предназначены в первую очередь для радиальных нагрузок, но также могут выдерживать осевые или осевые нагрузки в обоих направлениях. Они обладают осевой нагрузкой до 50% от номинальной статической радиальной нагрузки подшипника для тяжелых размеров, таких как серия 6300. Эти популярные метрические шарикоподшипники изготавливаются из хромистой стали SAE52100 (100Cr6). Для чувствительных к шуму применений мы рекомендуем использовать подшипники марки EZO или наши малошумные подшипники P6 для электродвигателей (см. Варианты продукции ниже).Размер подшипника 6202 – популярный вариант, включенный в приведенные ниже варианты размеров.
Хромированная сталь является наиболее распространенным материалом для шарикоподшипников из-за ее высокой грузоподъемности и хороших характеристик низкого шума. Подшипники из хромистой стали также более рентабельны. Эти популярные метрические подшипники со стальным фиксатором и подходящей смазкой могут использоваться при температурах от 120 ° C до постоянной или до 150 ° C с перерывами. Выше этих температур грузоподъемность хромистой стали снижается. Эти подшипники не подходят для использования в агрессивных средах, так как сталь не коррозионно-стойкая.Стандартная клетка или фиксатор представляет собой двухсекционный ленточный тип, изготовленный из стальной полосы SPCC.
Из-за отсутствия коррозионной стойкости и температурных ограничений для этого диапазона следует выбирать различные материалы для очень высоких температур или агрессивных сред. К счастью, компания SMB Bearings использует коррозионно-стойкие подшипники и подшипники для экстремальных температур из альтернативных материалов для большинства размеров, перечисленных ниже, таких как нержавеющая сталь класса 440, нержавеющая сталь морского класса 316 и керамика.
Открытые популярные метрические подшипники поставляются с масляной смазкой. Экранированные или герметичные подшипники обычно поставляются с консистентной смазкой, но защищенные подшипники могут смазываться маслом для работы на низких оборотах и с низким коэффициентом трения. Благодаря нашему собственному предприятию по замене смазки открытые, экранированные или герметичные подшипники могут быть предложены с указанными заказчиком маслами, консистентными смазками или сухими смазочными материалами.
Щелкните INFO в строках ниже, чтобы отобразить технические чертежи подшипников с данными о нагрузке и скорости.Обратите внимание, что максимальные нагрузки и скорости используются в расчетах теоретического срока службы. Рекомендуется использовать подшипники со значительно меньшей, чем максимальная номинальная нагрузка и частота вращения, чтобы обеспечить приемлемый срок службы подшипников.
608ZZ Bearing 8x22x7 экранированные миниатюрные шариковые подшипники из углеродистой стали | |||||||
Шарикоподшипник с экранированной консистентной смазкой 608ZZ 8 мм x 22 мм x 7 мм Шарикоподшипник с экранированной консистентной смазкой 608ZZ, 608ZZ изготовлен из углеродистой стали, 608ZZ – самосмазывающийся подшипник (подшипник уже смазан маслом), подшипник 608ZZ имеет 2 металлических щита для защиты подшипника от пыли или любое возможное загрязнение. 608ZZ10-1 | |||||||
688 Bearing Open 8x16x5 Миниатюрные шариковые подшипники | |||||||
688 Открытый шарикоподшипник 8 мм x 16 мм x 5 мм 688 Открытый шарикоподшипник, внутренний диаметр 8 мм, внешний диаметр 16 мм и ширина 5 мм, подшипник изготовлен из хромистой стали. Комплект 12910 | |||||||
Подшипник 8×16 688ZZ 8x16x5 Миниатюрные экранированные шариковые подшипники | |||||||
Шариковые подшипники 688ZZ Подшипник 688ZZ, это популярный размер, который может использоваться во многих приложениях, в которых используется этот размер 8 мм x 16 мм x 5 мм. Подшипник изготовлен из хромистой стали, каждый подшипник имеет 2 металлических щита для защиты подшипника от пыли или любых других материалов. возможно загрязнение, также подшипник предварительно смазан консистентной смазкой. 688Z-1 | |||||||
Конвейерный роликовый штампованный стальной фланцевый подшипник 8×23.6 подшипников | |||||||
Подшипники конвейера для роликов 23,6 мм D1DdHB Нагрузка (фунты) 25,1 мм 23,6 мм8 мм 14,5 мм 9,5 мм330 Один низкоскоростной шарикоподшипник с необшлифованными фланцами для использования с роликами конвейера (трубы / цилиндры), внутренний диаметр отверстия = 8 мм, внешний диаметр = 23,6 мм, механический чертеж и таблица выше показывают все размеры, в таблице также указана грузоподъемность, удачи в сборке вашей конвейерной системы. Kit7931 | |||||||
688-2RS Bearing 8x16x5 Закрытые миниатюрные шариковые подшипники | |||||||
688-2RS Шариковый подшипник с уплотнением 8 мм x 16 мм x 5 мм Шариковый подшипник с уплотнением 688-2RS, подшипник изготовлен из хромистой стали, этот подшипник уплотнен резиновыми уплотнениями для защиты подшипника от пыли или любого возможного загрязнения, это самосмазывающийся подшипник ( подшипник уже смазан). 7472 | |||||||
F688-2RS Фланцевый подшипник без шлифовки с уплотнением 8x16x5 Миниатюрные подшипники | |||||||
F688-2RS Фланцевый шарикоподшипник с уплотнением без шлифовки 8 мм x 16 мм x 5 мм Один подшипник Фланцевый шарикоподшипник с уплотнением без шлифования F688-2RS, каждый подшипник F688-2RS имеет резиновое уплотнение с обеих сторон для защиты подшипника от пыли или любого возможного загрязнения, а также подшипник предварительно смазаны консистентной смазкой, внутренний диаметр 8 мм, внешний диаметр 16 мм и ширина 5 мм. Kit14194 | |||||||
608-2RS 8x22x7 Шариковые подшипники: Черные Уплотнения: Смазанные: Низкое трение | |||||||
Шарикоподшипник 608-2RS 2 съемных оранжевых уплотнения 8 мм x 22 мм x 7 мм Шарикоподшипник 608-2RS, подшипник 608-2RS изготовлен из хромистой стали, каждый подшипник 608-2RS имеет 2 съемных оранжевых уплотнения для защиты подшипника от пыли и любых возможных повреждений. загрязнения, подшипник 608-2RS предварительно смазан консистентной смазкой. комплект 12157 | |||||||
608-2RS Sealed Bearing 8x22x7 Миниатюрные шариковые подшипники | |||||||
608-2RS Подшипник с шариковым уплотнением из хромистой стали Один шарикоподшипник Шарикоподшипник 608-2RS, это популярный размер подшипников для коньков или любого другого применения, в котором используется этот размер 8 мм x 22 мм x 7 мм.Подшипник изготовлен из хромистой стали, также подшипники смазываются маслом, чтобы они были гладкими. 8338 | |||||||
608 Bearing Open 8x22x7 Миниатюрные шариковые подшипники | |||||||
608 Открытый шарикоподшипник 8 мм x 22 мм x 7 мм 608 Открытый шарикоподшипник, внутренний диаметр 8 мм, внешний диаметр 22 мм и ширина 7 мм, подшипник изготовлен из хромистой стали. Комплект 12926 | |||||||
608ZZ Bearing 8x22x7 экранированные черные миниатюрные шариковые подшипники | |||||||
608ZZ экранированный черный шариковый подшипник 8 мм x 22 мм x 7 мм 608ZZ экранированный черный шарикоподшипник, каждый подшипник имеет 2 металлических щита для защиты подшипника от пыли или любого возможного загрязнения, подшипник изготовлен из хромистой стали, также подшипники имеют масляную смазку для обеспечения гладкости Kit 8333 | |||||||
Таблица преобразования подшипников King
Таблица преобразованияИмперские единицы в метрические (Версия для печати)
дюймов | мм |
---|---|
1/32 | 0.79 |
3/64 | 1,19 |
1/16 | 1,59 |
5/64 | 1,98 |
3/32 | 2,38 |
7/64 | 2,78 |
1/8 | 3,18 |
9/64 | 3,57 |
5/32 | 3.97 |
11/64 | 4,37 |
3/16 | 4,76 |
13/64 | 5,16 |
7/32 | 5,56 |
15/64 | 5,95 |
1/4 | 6,35 |
17/64 | 6,75 |
9/32 | 7.14 |
19/64 | 7,54 |
5/16 | 7,94 |
21/64 | 8,33 |
11/32 | 8,73 |
23/64 | 9,13 |
3/8 | 9,53 |
25/64 | 9,92 |
13/32 | 10.32 |
27/64 | 10,72 |
7/16 | 11,11 |
29/64 | 11,51 |
15/32 | 11,91 |
31/64 | 12,30 |
1/2 | 12,70 |
33/64 | 13,10 |
17/32 | 13.49 |
35/64 | 13,89 |
9/16 | 14,29 |
37/64 | 14,68 |
19/32 | 15,08 |
39/64 | 15,48 |
5/8 | 15,88 |
41/64 | 16,27 |
21/32 | 16.67 |
43/64 | 17.07 |
11/16 | 17,46 |
45/64 | 17,86 |
23/32 | 18,26 |
47/64 | 18,65 |
3/4 | 19,05 |
49/64 | 19,45 |
25/32 | 19.84 |
51/64 | 20,24 |
13/16 | 20,64 |
53/64 | 21,03 |
27/32 | 21,43 |
55/64 | 21,83 |
7/8 | 22,23 |
57/64 | 22,62 |
29/32 | 23.02 |
59/64 | 23,42 |
15/16 | 23,81 |
61/64 | 24,21 |
31/32 | 24,61 |
63/64 | 25,00 |
дюймов | мм |
---|---|
1 | 25,40 |
1 1/32 | 26.19 |
1 1/16 | 26,99 |
1 3/32 | 27,78 |
1 1/8 | 28,58 |
1 5/32 | 29,37 |
1 3/16 | 30,16 |
1 7/32 | 30,96 |
1 1/4 | 31,75 |
1 9/32 | 32.54 |
1 5/16 | 33,34 |
1 11/32 | 34,13 |
1 3/8 | 34,93 |
1 13/32 | 35,72 |
1 7/16 | 36,51 |
1 15/32 | 37,31 |
1 1/2 | 38,1 |
1 17/32 | 38.89 |
1 9/16 | 39,69 |
1 19/32 | 40,48 |
1 5/8 | 41,28 |
1 21/32 | 42,07 |
1 11/16 | 42,86 |
1 23/32 | 43,66 |
1 3/4 | 44,45 |
1 25/32 | 45.24 |
1 13/16 | 46,04 |
1 27/32 | 46,83 |
1 7/8 | 47,63 |
1 29/32 | 48,42 |
1 15/16 | 49,21 |
1 31/32 | 50,01 |
дюймов | мм |
---|---|
2 | 50.80 |
2 1/32 | 51,59 |
2 1/16 | 52,39 |
2 3/32 | 53,18 |
2 1/8 | 53,98 |
2 5/32 | 54,77 |
2 3/16 | 55,56 |
2 7/32 | 56,36 |
2 1/4 | 57.15 |
2 9/32 | 57,94 |
2 5/16 | 58,74 |
2 11/32 | 59,53 |
2 3/8 | 60,33 |
2 13/32 | 61,12 |
2 7/16 | 61,91 |
2 15/32 | 62,71 |
2 1/2 | 63.5 |
2 17/32 | 64.29 |
2 9/16 | 65.09 |
2 19/32 | 65,88 |
2 5/8 | 66,68 |
2 21/32 | 67,47 |
2 11/16 | 68,26 |
2 23/32 | 69,06 |
2 3/4 | 69.85 |
2 25/32 | 70,64 |
2 13/16 | 71,44 |
2 27/32 | 72,23 |
2 7/8 | 73,03 |
2 29/32 | 73,82 |
2 15/16 | 74,61 |
2 31/32 | 75,41 |
дюймов | мм |
---|---|
3 | 76.20 |
3 1/32 | 76,99 |
3 1/16 | 77,79 |
3 3/32 | 78,58 |
3 1/8 | 79,38 |
3 5/32 | 80,17 |
3 3/16 | 80,96 |
3 7/32 | 81,76 |
3 1/4 | 82.55 |
3 9/32 | 83,34 |
3 5/16 | 84,14 |
3 11/32 | 84,93 |
3 3/8 | 85,73 |
3 13/32 | 86,52 |
3 7/16 | 87,31 |
3 15/32 | 88,11 |
3 1/2 | 88.9 |
3 17/32 | 89,69 |
3 9/16 | 90,49 |
3 19/32 | 91,28 |
3 5/8 | 92,08 |
3 21/32 | 92,87 |
3 11/16 | 93,66 |
3 23/32 | 94,46 |
3 3/4 | 95.25 |
3 25/32 | 96,04 |
3 13/16 | 96,84 |
3 27/32 | 97,63 |
3 7/8 | 98,43 |
3 29/32 | 99,22 |
3 15/16 | 100.01 |
3 31/32 | 100,81 |
дюймов | мм |
---|---|
4 | 101.60 |
4 1/32 | 102,39 |
4 1/16 | 103,19 |
4 3/32 | 103,98 |
4 1/8 | 104,78 |
4 5/32 | 105,57 |
4 3/16 | 106,36 |
4 7/32 | 107,16 |
4 1/4 | 107.95 |
4 9/32 | 108,74 |
4 5/16 | 109,54 |
4 11/32 | 110,33 |
4 3/8 | 111,13 |
4 13/32 | 111.92 |
4 7/16 | 112,71 |
4 15/32 | 113,51 |
4 1/2 | 114.3 |
4 17/32 | 115,09 |
4 9/16 | 115,89 |
4 19/32 | 116,68 |
4 5/8 | 117,48 |
4 21/32 | 118,27 |
4 11/16 | 119,06 |
4 23/32 | 119,86 |
4 3/4 | 120.65 |
4 25/32 | 121,44 |
4 13/16 | 122,24 |
4 27/32 | 123,03 |
4 7/8 | 123,83 |
4 29/32 | 124,62 |
4 15/16 | 125,41 |
4 31/32 | 126,21 |
дюймов | мм |
---|---|
5 | 127.00 |
5 1/32 | 127,79 |
5 1/16 | 128,59 |
5 3/32 | 129,38 |
5 1/8 | 130,18 |
5 5/32 | 130,97 |
5 3/16 | 131,76 |
5 7/32 | 132,56 |
5 1/4 | 133.35 |
5 9/32 | 134,14 |
5 5/16 | 134,94 |
5 11/32 | 135,73 |
5 3/8 | 136,53 |
5 13/32 | 137,32 |
5 7/16 | 138,11 |
5 15/32 | 138,91 |
5 1/2 | 139.7 |
5 17/32 | 140,49 |
5 9/16 | 141.29 |
5 19/32 | 142,08 |
5 5/8 | 142,88 |
5 21/32 | 143,67 |
5 11/16 | 144,46 |
5 23/32 | 145,26 |
5 3/4 | 146.05 |
5 25/32 | 146,84 |
5 13/16 | 147,64 |
5 27/32 | 148,43 |
5 7/8 | 149,23 |
5 29/32 | 150,02 |
5 15/16 | 150,81 |
5 31/32 | 151,61 |
дюймов | мм |
---|---|
6 | 152.40 |
6 1/32 | 153,19 |
6 1/16 | 153,99 |
6 3/32 | 154,78 |
6 1/8 | 155,58 |
6 5/32 | 156,37 |
6 3/16 | 157,16 |
6 7/32 | 157,96 |
6 1/4 | 158.75 |
6 9/32 | 159,54 |
6 5/16 | 160,34 |
6 11/32 | 161,13 |
6 3/8 | 161,93 |
6 13/32 | 162,72 |
6 7/16 | 163,51 |
6 15/32 | 164,31 |
6 1/2 | 165.1 |
6 17/32 | 165,89 |
6 9/16 | 166,69 |
6 19/32 | 167,48 |
6 5/8 | 168,28 |
6 21/32 | 169,07 |
6 11/16 | 169,86 |
6 23/32 | 170,66 |
6 3/4 | 171.45 |
6 25/32 | 172,24 |
6 13/16 | 173,04 |
6 27/32 | 173,83 |
6 7/8 | 174,63 |
6 29/32 | 175,42 |
6 15/16 | 176.21 |
6 31/32 | 177.01 |
дюймов | мм |
---|---|
7 | 177.80 |
7 1/32 | 178,59 |
7 1/16 | 179,39 |
7 3/32 | 180,18 |
7 1/8 | 180,98 |
7 5/32 | 181,77 |
7 3/16 | 182,56 |
7 7/32 | 183,36 |
7 1/4 | 184.15 |
7 9/32 | 184,94 |
7 5/16 | 185,74 |
7 11/32 | 186,53 |
7 3/8 | 187,33 |
7 13/32 | 188,12 |
7 7/16 | 188,91 |
7 15/32 | 189,71 |
7 1/2 | 190.5 |
7 17/32 | 191.29 |
7 9/16 | 192.09 |
7 19/32 | 192,88 |
7 5/8 | 193,68 |
7 21/32 | 194,47 |
7 11/16 | 195,26 |
7 23/32 | 196.06 |
7 3/4 | 196.85 |
7 25/32 | 197,64 |
7 13/16 | 198,44 |
7 27/32 | 199,23 |
7 7/8 | 200,03 |
7 29/32 | 200,82 |
7 15/16 | 201,61 |
7 31/32 | 202,41 |
Данные подшипника | Schaeffler medias
Приблизительный расчет отношения радиального к осевому внутреннему зазору для радиальных шарикоподшипников с a = осевой внутренний зазор s r = радиальный внутренний зазор d = диаметр отверстия подшипника |
Стандартные стали
Подшипники каченияSchaeffler соответствуют требованиям по усталостной прочности, износостойкости, твердости, ударной вязкости и структурной устойчивости.Материал, используемый для колец и тел качения, как правило, представляет собой низколегированную закаленную хромистую сталь высокой чистоты. Для подшипников, подвергающихся значительным ударным нагрузкам и обратным изгибающим напряжениям, также используется цементируемая сталь (поставляется по договоренности). Результаты исследований, а также практический опыт подтверждают, что подшипники, изготовленные из стали, которая в настоящее время используется в качестве стандартной, могут достичь предела выносливости, если нагрузки не слишком высоки, а условия смазки и чистоты являются благоприятными.
Сталь с высоким содержанием азота
Для самых сложных условий
Благодаря использованию специальных подшипников, изготовленных из HNS (сталь с высоким содержанием азота, поставляется по договоренности), можно достичь достаточного срока службы даже в самых сложных условиях (высокие температуры, влажность, загрязнения).
Высококачественные стали Cronidur и Cronitect
Стали для повышенных требований
Для повышенных требований к рабочим характеристикам доступны высококоррозийные легированные азотом мартенситные HNS стали, такие как Cronidur и Cronitect.
В отличие от Cronidur, более экономичная альтернатива Cronitect содержит азот, введенный в структуру посредством процесса упрочнения поверхностного слоя.
Обе стали явно превосходят обычные коррозионно-стойкие стали для подшипников качения с точки зрения коррозионной стойкости и усталостной прочности.
Керамические материалы
Гибридные подшипники
Керамические гибридные подшипники шпинделя содержат шарики из нитрида кремния.Эти керамические шары значительно легче стальных. Центробежные силы и трение значительно ниже.
Гибридные подшипникидопускают очень высокие скорости вращения даже при консистентной смазке, а также длительный срок службы и низкие рабочие температуры.
Материалы и детали подшипников
Подходящие материалы и их применение в технологии подшипников качения ➤ Таблица.
Материалы и детали подшипников
Материал | Компоненты подшипника (пример) |
---|---|
Сталь хромистая со сквозной закалкой – сталь подшипников качения | Кольцо наружное и внутреннее, шайба осевая |
HNS – Сталь с высоким содержанием азота | Наружное и внутреннее кольцо |
Коррозионно-стойкая сталь – подшипниковая сталь | Наружное и внутреннее кольцо |
Цементационная сталь | Например, |
Сталь с пламенной или индукционной закалкой | Цилиндрическая шпилька опорных катков |
Стальная полоса согласно EN 10139, SAE J403 | Наружное кольцо для колец |
Нитрид кремния | Керамические шары |
Латунный сплав | Клетка |
Алюминиевый сплав | Клетка |
Полиамид (термопласт) | Клетка |
NBR, FKM, TPU | Кольцо уплотнительное |
Защита от коррозии с помощью Corrotect
Подшипники качения не устойчивы к коррозии под воздействием воды или средств, содержащих щелочи или кислоты, но часто подвергаются воздействию этих веществ, вызывающих коррозию.Поэтому в этих случаях защита от коррозии является решающим фактором в достижении длительного срока службы подшипников.
В принципе, можно использовать коррозионно-стойкие стали согласно ISO 683-17. Эти подшипники имеют префикс S. Для более высоких требований может быть рекомендовано использовать стали с высокими эксплуатационными характеристиками Cronidur и Cronitect.
Покрытие Corrotect
Специальные покрытия
В настоящее время обширная концепция модульного покрытия предлагает широкий спектр улучшений поверхности, направленных на повышение производительности и номинального срока службы компонентов подшипника.Обеспечиваемая таким образом «добавленная стоимость в виде покрытий» теперь стала стандартной процедурой для широкого спектра компонентов Schaeffler.
Различные варианты покрытия и толщина покрытия
Для подшипников доступны системы тонких антикоррозионных покрытий 0,5–3 мкм и 2–5 мкм. Также существуют различные варианты Corrotect с толщиной покрытия 5 мкм, которые можно наносить по мере необходимости. Таким образом, покрытия Corrotect обеспечивают время защиты от коррозии – в зависимости от варианта покрытия и толщины покрытия – 720 ч от коррозии основного металла (в соответствии с DIN EN ISO 9227).
Покрытия без Cr (VI)
Системыне содержат Cr (VI), обеспечивают эффективную защиту от коррозии и, как следствие, продлевают срок службы компонентов Schaeffler. В отдельных случаях изменения размеров, вызванные покрытием, необходимо учитывать при дальнейшей обработке.
Подробную информацию о модульной концепции покрытия и индивидуальных системах покрытия можно найти в Технической информации о продукте TPI 186 «Повышение производительности за счет использования покрытий».Эту публикацию можно запросить в Schaeffler.
Преимущества тонкого покрытия Corrotect
Преимущества специального покрытия Corrotect – всесторонняя защита от коррозии, включая точеные поверхности фасок и радиусов ➤ Рис. Это также обеспечивает длительную защиту от проникновения ржавчины под уплотнения, а более мелкие яркие пятна защищены от коррозии за счет эффекта катодной защиты. По сравнению с деталями без покрытия срок службы значительно увеличивается за счет защиты от коррозии.Несущая способность не снижается (например, при использовании коррозионно-стойких сталей). Поэтому теоретически возможно заменить подшипники без покрытия подшипниками с покрытием тех же размеров. Однако рекомендуется заранее проверить пригодность для конкретного применения, поскольку, например, может возникнуть истирание. При хранении нет необходимости использовать органические консерванты.
Монтаж подшипников с покрытием Corrotect
Перед установкой подшипников с покрытием Corrotect необходимо всегда проверять совместимость со средой.
Для меньших усилий запрессовки поверхность деталей следует слегка смазать, допуски увеличиваются на толщину покрытия.
Детали с покрытием и без покрытия после испытания в солевом тумане Время испытания 24 часа в солевом тумане |
Функции клетки
Обойма – фиксатор с карманами для тел качения
Карманы сепаратора, которые отделены друг от друга стержнями и равномерно распределены по окружности сепаратора, поддерживают расстояние между телами качения относительно друг друга и обеспечивают распределение нагрузки.Кроме того, стержни предотвращают трение скольжения между соседними телами качения и направляют тела качения параллельно оси подшипника в зоне, свободной от нагрузки. В случае цилиндрических и игольчатых роликоподшипников они дополнительно предотвращают перекос тел качения, направляя тела качения параллельно оси подшипника.
Сепараторы обеспечивают расстояние между телами качения даже в зоне без нагрузки
В зоне без нагрузки тела качения больше не приводятся в движение внутренним или внешним кольцом.В результате они отстают относительно направления вращения колец. Сепараторы обеспечивают сохранение расстояния между телами качения даже в зоне без нагрузки.
Если подшипники съемные и могут поворачиваться, тела качения не могут вырваться из подшипника
В случае подшипников, которые являются съемными и могут поворачиваться, таких как конические роликовые, сферические роликовые и некоторые цилиндрические роликоподшипники, сепараторы предотвращают выпадение тел качения из подшипника.Таким образом, комплект тел качения и сепаратор можно монтировать и демонтировать как единое целое.
Кейджи из листового металла или цельного сечения
Кейджи из листового металла
Сепараторы подшипников качения подразделяются на сепараторы из листового металла и цельнолитые. Сепараторы преимущественно изготавливаются из стали, а для некоторых подшипников – из латуни ➤ Рис. По сравнению с цельнометаллическими сепараторами, сепараторы из листового металла имеют меньшую массу. Поскольку сепаратор из листового металла заполняет лишь небольшую часть зазора между внутренним и наружным кольцами, смазка может легко попасть внутрь подшипника и удерживаться на сепараторе.Как правило, сепаратор из листовой стали включается в обозначение подшипника только в том случае, если он не определен как стандартная версия подшипника.
Цельнолитые клетки
Эти клетки изготавливаются из металла, ламината или пластика ➤ Рис. Их можно узнать по обозначению подшипника.
Прочные клетки из металла или ламината
Цельные сепараторы из металла используются там, где требуется высокая прочность сепаратора и при высоких температурах.Твердые клетки также используются, если клетка должна управляться по ребрам. Сепараторы с ребрами жесткости для подшипников, работающих на высоких скоростях, во многих случаях изготавливаются из легких материалов, таких как легкий металл или многослойная ткань, для достижения низких сил инерции.
Прочные сепараторы из полиамида PA66
Цельные сепараторы из полиамида PA66 производятся методом литья под давлением ➤ Рис. В результате обычно могут быть реализованы типы клеток, которые позволяют создавать конструкции с особенно высокой грузоподъемностью.Эластичность и малая масса полиамида благоприятны при нагрузках на подшипники ударного типа, при высоких ускорениях и замедлениях, а также при наклоне колец подшипников друг относительно друга. Сепараторы из полиамида обладают очень хорошими характеристиками скольжения и аварийного хода.
Клетки из полиамида PA66, армированного стекловолокном, подходят для продолжительных температур до +120 ° C. Для более высоких рабочих температур можно использовать пластмассы, такие как PA46 или PEEK.
При использовании масляной смазки добавки в масло могут снизить срок службы сепаратора.Старое масло также может снизить срок службы сепаратора при высоких температурах, поэтому необходимо следить за соблюдением интервалов замены масла.
Конструкции клеток
Проверенные конструкции сепараторов ➤ от рисунка до ➤ рисунка.
Сепараторы из листовой стали |
Цельные латунные сепараторы |
Прочные сепараторы из полиамида, армированного стекловолокном |
Направление клетки
сепараторы направляются телами качения или ребрами
Еще одним средством различения клеток является метод их наведения ➤ Рис.Большинство сепараторов направляются телами качения и не имеют обозначения метода наведения. Если направление осуществляется наружным кольцом подшипника, используется индекс A. Направляемые на внутреннем кольце сепараторы имеют суффикс B.
Стандартные клетки подходят для нормальных условий эксплуатации
При нормальных условиях эксплуатации конструкция клетки, определяемая как стандартная клетка, обычно подходит. Стандартные сепараторы, которые могут различаться в пределах серии подшипников в зависимости от размера подшипника, описаны в главах, посвященных продукции.При особых условиях эксплуатации необходимо выбирать клетку, подходящую для конкретных условий.
Направляющая клеток |
Стандартные подшипники качения могут использоваться при температуре до +120 ° C
Подшипники качения подвергаются термообработке, поэтому, в зависимости от типа подшипника, они обычно остаются стабильными по размерам до +120 ° C (некоторые подшипники до +150 ° C).Рабочие температуры выше +150 ° C требуют специальной термической обработки. Подшипники, обработанные таким образом, доступны по договоренности и обозначаются суффиксом S1, S2, S3 или S4 согласно DIN 623-1 ➤ Таблица.
Выше S1 наблюдается снижение твердости, которое необходимо учитывать при расчете номинального ресурса.
Рабочая температура и суффиксы для подшипников со стабилизированными размерами
% PDF-1.3 % 958 0 obj> эндобдж xref 958 79 0000000016 00000 н. 0000003826 00000 н. 0000004078 00000 н. 0000001876 00000 н. 0000004137 00000 п. 0000004515 00000 н. 0000004614 00000 н. 0000004710 00000 н. 0000004806 00000 н. 0000004902 00000 н. 0000004998 00000 н. 0000005094 00000 н. 0000005190 00000 п.
