Содержание

Характеристика трубной и дюймовой резьб

Цена:
от: до:

Название:

Артикул:

Текст:

Выберите категорию:
Все Абразивный инструмент ANDRE Абразивный инструмент» Абразивный инструмент на керамической связке»» Шлифовальные круги тип 1( прямой профиль) 25А (белые)»» Шлифовальные круги тип 1( прямой профиль) 63С (зеленые)»» Шлифовальные круги тип 11( чашечные конические) 25А (белые)»» Шлифовальные круги тип 11( чашечные конические) 63С (зеленые)»» Шлифовальные круги тип 12( тарельчатые плоские) 25А (белые)»» Шлифовальные круги тип 12( тарельчатые плоские) 63С (зеленые)»» Шлифовальные круги тип 14( тарельчатые) 25А (белые)»» Шлифовальные круги тип 14( тарельчатые) 63С (зеленые)»» Шлифовальные круги тип 6»» Бруски» Инструмент на бакеллитовой связке»» Круги отрезные армированные по черным, цветным металлам и нержавеющим сталям тип 41»» Круги отрезные армированныепо бетону (камню, кирпичу) тип 41»» Круги зачистные армированные тип 1 (прямой профиль)»» Сегменты шлифовальные»» Круги отрезные не армированные»» Круги для заточки пил тип 3 (конический профиль) »» Круги зачистные не армированные тип 1 (прямой профиль)» Инструмент на гибкой основе»» Наждачная бумага»»» Наждачная бумага в рулонах»»» Наждачная бумага в листах»» Лепестковые круги КЛТ»» Лепестковые круги КЛ»» Лепестковые круги КЛО»» Фибровые диски»» Клетированные диски»» Ленты бесконечные»» Шлифблоки» Паста ГОИ» Вулканитовые круги» Тигли Алмазный инструмент и инструмент из СТМ» Карандаши алмазные правящие» Круги алмазные» Бруски алмазные правящие» Круги эльборовые» Надфили алмазные» Паста алмазная» Сверла алмазные» Сверла алмазные трубчатые» Стеклорезы алмазные Измерительный инструмент» Штангенциркули» Измерительные приборы» Калибры»» Гладкие калибры-пробки»» Резьбовые калибры-пробки и калибры-кольца для метрической основной М и мелкой резьбы Mf»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта UNC»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта UNF»» Резьбовые калибры-пробки и калибры-кольца для трубной цилиндрической резьбы стандарта G»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта BSW»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта Rc и R»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта NPT»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта PG»» Резьбовые калибры-пробки и калибры-кольца для трапециедальной резьбы стандарта Tr» Концевые меры длины» Линейки металлические» Рулетки» Угольники слесарные КЛЕЙМА» КЛЕЙМА БУКВЕННЫЕ» КЛЕЙМА ЦИФРОВЫЕ» ДЕРЖАТЕЛИ ДЛЯ КЛЕЙМ Металлорежущий инструмент» Сверла»» Сверла с коническим хвостовиком ГОСТ 10903-77»» Сверла с коническим хвостовиком длинные, ГОСТ 12121-77»» Сверла с цилиндрическим хвостовиком средней серии, ГОСТ 10902-77»» Сверла с цилиндрическим хвостовиком длинной и удлиненной серий, ГОСТ 886-77 »» Центровочные сверла ГОСТ 14952-75, ТУ 2-3912-001, DIN 333»» Сверла монолитные твердосплавные с цилиндрическим хвостовиком ГОСТ 17274-71»» Наборы сверл»» Сверла для печатных плат»» Ступенчатые сверла для листовых материалов»» Сверла с центральной вставкой по DIN-1897 »» Сверла двухсторонние» Метчики»» Метчики с метрической (М) резьбой»»» Метчики гаечные прямые и изогнутые»»» Метчики машинно-ручные ГОСТ 3266-81»»» Метчики ручные»» Метчики с трубной цилиндрической (G) резьбой»» Метчики с трубной конической (Rc) резьбой ГОСТ 6227-80»» Метчики с дюймовой резьбой»» Метчики с дюймовой конической (К) резьбой ГОСТ 6227-80» Развертки»» Развертки ручные»» Развертки машинные» Фрезы»» Борфрезы»» Фрезы дисковые отрезные ГОСТ 2679-93»» Фрезы для пазов шпонок сегментных ГОСТ 6648-79»» Фрезы концевые с коническим хвостовиком ГОСТ 170»» Фрезы концевые с цилиндрическим хвостовиком ГОСТ 1702»» Фрезы модульные»» Фрезы монолитные (концевые и шпоночные)»» Фрезы торцевые»» Фрезы трехсторонние»» Фрезы цилиндрические»» Фрезы шпоночные»» Фрезы червячные»» Фрезы радиусные выпуклые и вогнутые» Круглые плашки»» Плашки круглые коническая трубная (Rc) резьба ГОСТ 6228-80»» Плашки круглые коническая дюймовая (К) резьба ГОСТ 6228-80»» Плашки круглые трубная цилиндрическая (G) резьба ГОСТ 6357-81»» Плашки круглые метрическая (М) резьба ГОСТ 9740-73» Пластины твердосплавные»» Напайные пластины»» Сменные пластины» Ножевочные полотна» Токарные резцы»» Резцы отрезные ГОСТ 18884-73»» Резцы подрезные отогнутые ГОСТ 18880-82»» Резцы проходные отогнутые ГОСТ 18877-82»» Резцы проходные прямые ГОСТ 18878-73»» Резцы проходные упорные отогнутые ГОСТ 18879-73»» Резцы проходные упорные прямые ГОСТ 18879-73»» Резцы расточные ГОСТ 18882-73, ГОСТ 18883-73»» Резцы резьбовые ГОСТ 18876-73»» Канавочные резцы»» Резцы левые» Сегментные пилы и сегменты к ним» Гребенки плоские к резьбонарезным головкам Металлорежущий инструмент FANAR» Метчики»» М, Mf- метрическая основная и метрическая мелкая резьба»»» Машинные метчики»»»» Серия MasterTAP»»»» Серия 800»»»» Серия 800X»»»» Серия INOX (для обработки нержавеющих сталей)»»»» Метчики для левой резьбы LH»»»» Серия 1400»»»» S-NC серия (для использования в станках с ЧПУ и ОЦ)»»»» Серия FAN (для обработки сталей, нержавейки, чугуна)»»»» Серия WGN ( метчики-раскатники)»»»» Серия AL (для обработки алюминия)»»»» Серия GAL (для обработки алюминиевых сплавов)»»»» Серия Az (с шахматным расположением зубов)»»»» Серия EL (сверхдлинные метчики для глубоких отверстий)»»»» Серия FAN-Ni (для обработки никеля и жаропрочных сплавов на его основе)»»»» Серия GG (для обработки чугуна)»»»» Серия Ti (для обработки титана, никеля, бронзы, легированных и нержавеющих сталей)»»»» Серия Ms (для обработки меди, бронзы, латуни)»»»» Серия HRC 50 (для обработки материалов с твердостью до 50HRC)»»» Машинно-ручные (машинные) однопроходные метчики»»» Машинно-ручные ( ручные) комплектные метчики»»»» HSS машинно-ручные ( ручные) комплектные метчики »»»» INOX машинно-ручные ( ручные) комплектные метчики»»»» HSS левые машинно-ручные ( ручные) комплектные метчики»»» Гаечные метчики»»» Комбинированные метчики-сверла»»» Метчики-биты»» G- трубная цилиндрическая резьба»» UNC- унифицированная американская дюймовая резьба с крупным шагом»» UNF- унифицированная американская дюймовая резьба с мелким шагом»» BSW- дюймовая резьба Витуорта с крупным шагом»» BSF- дюймовая резьба Уитворта с мелким шагом»» NPT- дюймовая коническая резьба»» Pg - трубопроводная резьба»» Rc - трубная коническая резьба»» Vg- вентильная резьба» Плашки круглые»» М- метрическая основная и Mf- метрическая мелкая резьба»»» Плашки круглые серия 800 правая метрическая резьба»»» Плашки круглые серия 800 левая метрическая резьба»»» Плашки круглые серии INOX и INOX+ (для обработки нержавеющих сталей) метрическая резьба»» G- трубная цилиндрическая резьба »»» Плашки круглые для трубной цилиндрической резьбы G cерия 800»»» Плашки круглые для трубной цилиндрической резьбы G серия INOX (для обработки нержавеющих сталей)»» Плашки круглые для американской унифицированной дюймовой резьбы UNC с крупным шагом»» Плашки круглые для американской унифицированной дюймовой резьбы UNF с мелким шагом»» Плашки круглые для дюймовой резьбы BSW ( дюймовая резьба Уитворта с крупным шагом)»» Плашки круглые для дюймовой резьбы BSF ( дюймовая резьба Уитворта с мелким шагом)»» NPT- американская коническая трубная резьба»» Pg - трубопроводная резьба»» R - трубная коническая резьба»» Vg - вентильная резьба» Сверла»» Сверла спиральные с цилиндрическим хвостовиком по нержавеющим сталям DIN 338 INOX » Воротки для метчиков и плашек» Калибры»» Гладкие калибры-пробки»» Резьбовые калибры-пробки и калибры-кольца для метрической основной М и мелкой резьбы Mf»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта UNC»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта UNF»» Резьбовые калибры-пробки и калибры-кольца для трубной цилиндрической резьбы стандарта G»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта BSW»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта Rc и R»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта NPT»» Резьбовые калибры-пробки и калибры-кольца для резьбы стандарта PG»» Резьбовые калибры-пробки и калибры-кольца для трапециедальной резьбы стандарта Tr» Наборы резьбонарезного инструмента» Станочная оснастка» Твердосплавные фрезы» Фрезы из быстрорежущей стали» Зенковки с направляющей» Зенковки» Конические развертки 1:16 Сверхдлинные сверла для металла и нержавеющей стали Сверла производства WIERTLA BAILDON» Сверла с к/х шлифованные HSS, NWKc, DIN 345» Сверла с к/х по нержавеющей стали серии INOX » Сверла с ц/х вальцованные HSS, светлые NWKa, DIN 338» Сверла с ц/х шлифованные HSS, длинные , DIN 340» Сверла с проточенным хвостовиком» Сверла для высверливания точечной сварки Оснастка для электро-бензо-пневмоинструмента» Оснастка для перфораторов»» Буры для перфораторов SDS+»» Буры для перфораторов SDSmax»» Пики, долота, зубила, переходники для перфораторов » Биты для шуруповертов»» Биты, насадки, головки, держатели USH»» Биты, насадки, головки, держатели ПРАКТИКА» Коронки биметаллические» Коронки твердосплавные» Сверла по кирпичу и бетону твердосплавные» Сверла по стеклу и кафелю» Сверла по дереву»» Перовые сверла по дереву»» Сверла для мебельных стяжек»» Сверло по дереву 3-х заходное»» Сверло по дереву спиральное»» Винтовое сверло по дереву»» Сверла ФОРСТНЕРА»» Сверла фрезерные» Диски пильные с твердосплавными пластинками» Диски алмазные» Коронки алмазные» Корщетки для дрелей и шлифмашинок» Патроны и переходники для дрелей» Пилки для электролобзиков»» Пилки REBIR для электролобзиков »» Пилки BOSCH для электролобзиков»» Пилки ПРАКТИКА для электролобзиков» Полировальные приспособления» Аккумуляторы для электроинструмента» Ножи для электрорубанков» Наборы инструментов и приспособлений GRATTEC - инструменты для снятия заусенцев, фасок и шабрения поверхностей.

Станочная оснастка и приспособления» Воротки для метчиков и плашек» Станочные оправки тип 7711, тип 7616, тип 7626» Втулки переходные тип 1751, тип 1761, тип 5361, тип 1655, тип 1676» Цанги ER тип 7618» Патроны для сверлильных станков» Патроны токарные» Резьбонарезные патроны и головки» Тиски » Центры вращения и упорные Сварка и пайка» Все для сварки» Сварочные электроды» Сварочная проволока» Все для пайки Слесарно-монтажный инструмент» Головки сменные и приспособления к ним» Зубила слесарные» Кельмы» Стамески, долота» Клещи» Ключи»» Ключи динамометрические»» Ключи комбинированные»» Ключи накидные»» Ключи разводные»» Ключи рожковые»» Ключи свечные»» Ключи торцевые»» Ключи трубные (КТРы)»» Ключи шестигранные Г-образные» Молотки и кувалды» Наборы инструментов» Топоры » Надфили» Напильники»» Напильники квадратные»» Напильники круглые»» Напильники плоские»» Напильники полукруглые»» Напильники ромбические»» Напильники трехгранные»» Напильники для заточки цепей бензопил» Ножевки по металлу» Ножницы по металлу» Отвертки» Плоскогубцы, кусачки, и т.д.» Струбцины» Степлеры ручные и скобы к ним» Пинцеты Средства индивидуальной защиты Электро- и бензоинструмент Ручной инструмент» Степлеры ручные механические и скобы» Различный ручной инструмент Смазочные материалы Металлорежущий инструмент TIVOLY» Сверла по металлу средней серии»» Универсальные сверла для малых диаметров ( < 2.5 мм)»» Сверла c ц/х по металлу серия "T"»» Сверла c ц/х по металлу серия "FURIUS"» Метчики машинные HSS» Метчики сверхдлинной серии» Сверла по металлу экстрадлинной серии» Зенковки с цилиндрическим хвостовиком» Воротки для плашек

Производитель:
ВсеABRABOROANDRE abrasive articlesAPX TechnologieASKAYNAK, ТурцияBISON-BIALBOSCHESABFANARFELO, ГерманияGLOBUS, ПольшаGRATTECHavera, ГерманияHeidenpeterHeller, ГерманияIZAR, ИспанияKARNASCHKEMMLERKULLENMP-SNOOK, ЛатвияOregonParitet, ЛатвияPFERDREBIR, ЛатвияSAIT, ИталияTaerosol OYTITEX+, ГерманияTIVOLYUSHWiertla BaildonWILPU, ГерманияYG-1ZM-KOLNOZPSБАЗ (Белгород)БелоруссияБуревестник (Гатчина)ВМПАВТОГерманияЕСАБ-СВЭЛ (СПб)Каменец-ПодольскийКитайКМЗ (Копейск)КОМЗ (Каменск)КРИН (Киров)ЛАЗ (Луга)Межгосметиз (Мценск)МЕТАЛЛИСТ (Глазов)НИЗ (Новосибирск)ПМ (Рязань)ПРАКТИКАРоссияСеверсталь(Череповец)Северсталь-метиз(Орел)СМИ (Арефино)СПРИНТ (Москва)СтИЗСЭЗ (Сычевка)тестТруд (Вача)ЧИЗ (Челябинск)

Новинка:
Всенетда

Спецпредложение:
Всенетда

Результатов на странице:
5203550658095

Трубные и дюймовые резьбы, ГОСТ, ISO, BS, JIS, DIN, ANSI

Трубные и дюймовые резьбы, ГОСТ, ISO, BS, JIS, DIN, ANSI



Мы, в ДПВА, считаем, что существует 2 стандарта трубных резьб: NPT (Американский) и BSP (Британский).



BSP- наиболее распространенный стандарт в Европе.По умолчанию, мы в РФ, говоря о трубной резьбе, подразумеваем BSP (в 99% случаев BSPP).

Внимание! В "нефтянке", NPT популярен как в РФ, так и в Европе. Это особый мир.



BSP конусная (BSPT) определяется стандартом ISO 7/1, цилиндрическая (BSPP) - ISO 228/1.

BSP цилиндрическая (BSPP)  = DIN ISO 228/1,

BSP PL
, JIS B0202 в общем случае стыкуется с соответствующий цилиндрической.

BSP (BSPT) конусная = DIN 2999 и JIS B0203 стыкуется как с соответствующей цилиндрической, так и ответной конусной резьбой.

Обозначения:

R - конусная

G -цилиндрическая



Обозначения и стандарты на дюймовые и трубные резьбы

Наименование Российский стандарт Зарубежные стандарты Российское обозначение Зарубежные обозначения Параметры резьбы
Угол профиля Kонусность (2 tg f) Условный проход Число ниток на 1"
Трубная цилиндрическая
резьба
ГОСТ 6357-81 ISO R228 (между-народный) G 1/2” G 1/2”
1/2” BSP (BSPP)
PF 1/2” (Япония)
55° 1/8” 28
1/4” 19
3/8”
1/2” 14
DIN 259 (Европа) 3/4”
1” 11
1 1/4”
1 1/2”
BS 2779 (Вели-кобритания) 2”
2 1/2”
3”
3 1/2”
JIS B 0202 (Япония) 4”
5”
6”
Трубная коническая
резьба
ГОСТ 6211-81 ISO R7 (междуна-родный) R 1/2” (наружная) R 1/2”
1/2” BSPT
PT 1/2” (Япония)
55° 1:16 1/8” 28
1/4” 19
3/8”
1/2” 14
3/4”
DIN 2999 (Европа) Rc 1/2” (внутренняя
коническая)
1” 11
1 1/4”
1 1/2”
2”
2 1/2”
BS 21 (Вели-кобритания) Rp 1/2” (внутренняя
цилиндрическая)
3”
3 1/2”
4”
5”
6”
Kоническая
дюймовая резьба с углом профиля 60°

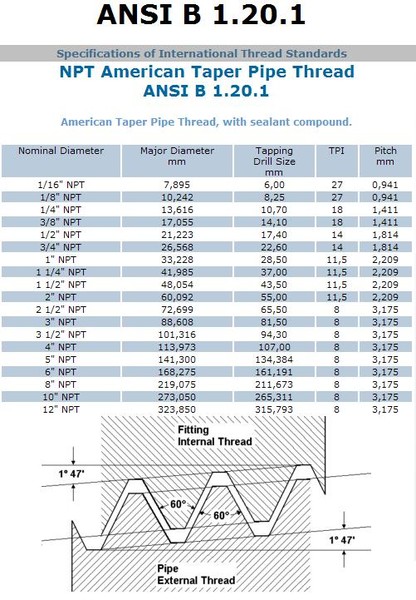

ГОСТ 6111-52 ANSI B1. 20.1 (США) K 1/2” 1/2” NPT 60° 1:16 1/16” 27
1/8” 18
1/4”
3/8” 14
1/2”
3/4” 11,5
1”
1 1/4”
1 1/2”
Унифицированная цилиндрическая дюймовая резьба с крупным шагом ANSI B1.1 (США) 1/2” UNC 60° 1/4” 20
5/16” 18
3/8” 16
7/16” 14
1/2” 13
9/16” 12
5/8” 11
3/4” 10
7/8” 9
1” 8
Унифицированная цилиндрическая дюймовая резьба с мелким шагом 1/2” UNF 60° 1/4” 28
5/16” 24
3/8”
7/16” 20
1/2”
9/16” 18
5/8”
3/4” 16
7/8” 14
1” 12





Дюймовая трубная резьба - стандарты, определение шага, нарезка

Трубная резьба – это группа стандартов разъёмных соединений используемых для фитингов, труб, запорной арматуры и других элементов. Данный вид резьб основан на дюймовой системе измерения и, в зависимости от используемого стандарта, подразделяется на несколько видов.

Основные стандарты

Существует несколько российских и международных стандартов для трубных резьб. Наиболее распространенная – это трубное цилиндрическое соединение G / BSPP. Регулируется ГОСТ 6211-81, основана на международном стандарте резьбы Витворта  BSW и совместима с BSP. Имеет угол профиля на вершине 55° и его теоретическую высоту 0,960491Р. Охватывает диапазон размеров от 1/16″ до 6 дюймов. Обозначается буквой G и диаметром в дюймах.

Трубное коническое соединение R / BSPT. Данный тип применяется для конических соединений, а также для наружных конических и внутренних цилиндрических резьб. Регулируется ГОСТ 6357-81, основана на международном стандарте резьбы BSW и совместима с BSP. Резьба имеет конусность 1 к 16 при угле профиля у вершины 55°. Обозначается буквами R для наружной резьбы и Rc для внутренней и цифровым значением номинального диметра.

NPSM – американский стандарт трубной цилиндрической резьбы ANSI/ASME B1.20.1. Охватывает диапазон диаметров от 1/16″ до 24 дюймов. Угол при вершине профиля составляет 60°. Североамериканский стандарт трубных конических резьб обозначается NPT. Угол профиля при вершине также составляет 60°.

Определение шага и диаметра резьбы

Чтобы максимально точно определить шаг и диаметр трубной резьбы необходимы универсальные или специальные измерительные инструменты. Универсальные – это штангенциркуль и микрометр, специальные – калибр и резьбомер. С помощью универсальных инструментов можно замерить наружный диаметр резьбы, что, как правило, вполне достаточно для определения шага и дюймовой величины по таблице.

Определение параметра резьбы с помощью калибра производится путем подбора подходящей гайки или штуцера, соответственно, для наружной и внутренней резьбы. При вкручивании проверяется легкость прохождения и плотность соединения, при несовпадении диаметра или шага использовать калибр не получится.

Плоский шаблон представляет собой тонкую пластину с вырезанным профилем резьбы. Для определения параметра резьбы необходимо приложить его к граням канав. Если он плотно прилегает к нарезке то процесс завершен, если нет – подбирается следующая пластина из набора.

Нарезка резьбы

Как метрические, так и дюймовые трубные резьбы нарезаются на специальных станках или вручную. Нарезка может осуществляться механически на специальных токарно-нарезных станках, на универсальных токарных станках с резцами или плашками, или вручную.

Для ручной нарезки необходимо:

  • Надежно зафиксировать трубу или другую деталь в тисках. Для наружной нарезки необходима плашка и плашкодержатель, для внутренней резьбы – метчик и вороток.
  • Резьбонарезной инструмент ровно одевается на отверстие или вставляется внутрь.
  • Производится нарезка на требуемую длину. Для удаления стружки необходимо периодически (через 2-3 оборота) совершать обратный оборот.
  • Для облегчения процесса рекомендуется использовать густую смазку.

Трубные резьбы широко используются в сантехнике, газовом хозяйстве, гидравлике, машиностроении и других сферах деятельности, как в промышленности, так и в быту.  Наряду с метрической она является одним из наиболее широко используемых видов разъёмных соединений, обеспечивает высокую плотность и надежность фиксации сопрягаемых деталей.

Обозначение и размеры трубной резьбы

 В настоящей статье я хочу не только привести сухие факты, о размерах дюймовой трубной резьбы с ссылками на стандарты и ГОСТы, но довести до читателя интерсный факт об особенностях обозначения последней.

 Так, кто уже сталкивался с трубными резьбами не раз удивлялся несоответсвию наружного диаметра резьбы и ее обозначению. К примеру резьба 1/2 дюйма имеет наружный диаметр 20,95 мм, хотя по логике с метрическими резьбами должна быть 12,7 мм. Все дело в том, что в дюймовой резьбе фактически указывают проходное отверстие трубы, а не наружный диаметр резьбы. При этом, добавляя к размеру отверстия стенки трубы мы и получаем завышенный наружный диаметр к которому привыкли в обозначениях метрических резьб. Условно так называемый трубный дюйм составляет 33,249 мм, то есть 25,4 + 3,92+ 3,92 (где 25,4 проход, 3,92 - стенки трубы). Стенки трубы принимаются исходя из рабочего давления для резьбы. В зависимости от диаметра трубы также соответственно увеличиваются, так как труба с большим диаметром должна иметь более толстые стенки, чем труба с меньшим диматером на одно и то же рабочее давление.

Трубные резьбы делятся на следующие:

Резьба трубная цилиндрическая

 - это дюймовая резьба основанная на резьбе BSW (British Standard Whitworth) и соответствует резьбе BSP (British standard pipe thread), имеет четыре значения шагов 28,19,14,11 ниток на дюйм. Нарезается на трубах до размера 6", трубы свыше 6" свариваются.

 Шаг резьбы Р, мм  Число ниток на дюйм
  0.907  28
 1,337  19

 1,814

 14

 2,309

 11

Угол профиля при вершине 55°, теоретическая высота профиля Н=0,960491Р.

Стандарты:
ГОСТ 6357-81 — Основные нормы взаимозаменяемости.
Резьба трубная цилиндрическая. ISO R228, EN 10226, DIN 259, BS 2779, JIS B 0202.

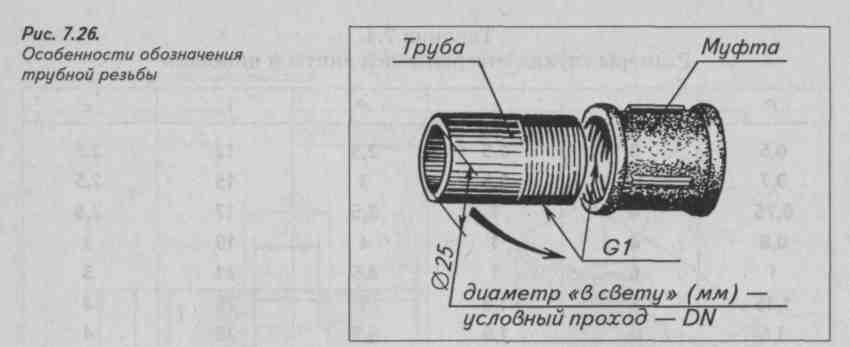

Условное обозначение: буква G, числовое значение условного прохода трубы в дюймах (inch), класс точности среднего диаметра (А, В), и буквы LH для левой резьбы. Например, резьба с номинальным диаметром 1 1/4", класс точности А — обозначается как G1 1/4-A. Еще раз намопним, что следует иметь в виду, что номинальный размер резьбы соответствует просвету трубы в дюймах. Наружный диаметр трубы находится в некоторой пропорции с этим размером и больше соответственно на толщину стенок трубы.

Обозначение размера резьбы трубной цилиндрической (G), шаги и номинальные значения наружного, среднего и внутреннего диаметров резьбы, мм

Обозначение размера резьбы Шаг Р Диаметры резьбы
 Ряд 1  Ряд 2 d=Dd2=D2d1=D1
1/16"   0,907 7,723 7,142 6,561
1/8"   9,728 9,147 8,566
1/4"   1,337 13,157 12,301 11,445
3/8"   16,662 15,806 14,950
1/2"   1,814 20,955 19,793 18,631
  5/8" 22,911 21,749 20,587
3/4"   26,441 25,279 24,117
  7/8" 30,201 29,0З9 27,877
1"   2,309 33,249 31,770 30,291
  1⅛" 37,897 36,418 34,939
1¼"   41,910 40,431 38,952
  1⅜" 44,323 42,844 41,365
1½"   47,803 46,324 44,845
  1¾" 53,746 52,267 50,788
2"   59,614 58,135 56,656
  2¼" 65,710 64,231 62,762
2½"   75,184 73,705 72,226
  2¾" 81,534 80,055 78,576
3"   87,884 86,405 84,926
  3¼" 93,980 92,501 91,022
3½"   100,330 98,851 97,372
  3¾" 106,680 105,201 103,722
4"   113,030 111,551 110,072
  4½" 125,730 124,251 122,772
5"   138,430 136,951 135,472
  5½" 151,130 148,651 148,172
6"     163,830     162,351     160,872

Резьба для соединения деталей

Резьба метрическая.

Резьба метрическая (измеряется в миллиметрах) в большинстве случаев применяется для болтов, шпилек и винтов для металла. ГОСТ 8724-58 устанавливает резьбу с крупным и мелким шагами. Резьба с мелким шагом отличается от резьбы с крупным шагом тем, что при одинаковом наружном диаметре уменьшается шаг резьбы.
На фигуре 433 изображен профиль метрической резьбы с крупным шагом.

В основу профиля положен равносторонний треугольник. Выступы срезаны на 1/8, а впадины закруглены на 1/6Н  высоты производящего треугольника. Кроме того, предусмотрен зазор за счет увеличения внутреннего диаметра резьбы у гайки. В таблице №9 приведены основные размеры резьб с крупным шагом (диаметром от 6 до 36 мм).



Резьба дюймовая.

Кроме метрической резьбы, ОСТ НКТП 1260 устанавливает дюймовую (фигура 434), характеризующуюся количеством витков (ниток), приходящихся на один дюйм (1" = 25,4 мм).

Профиль такой резьбы представляет собой равнобедренный треугольник с углом 55° при вершине. Выступы и впадины профиля резьбы плоско срезаны (фигура 435).



В СССР, применение дюймовой резьбы при проектировании новых изделий было запрещено.

Резьба трубная цилиндрическая.

ГОСТ 6357-52 устанавливает резьбу трубную цилиндрическую, предназначенную для соединения труб, арматуры трубопроводов и т. п. Профиль резьбы трубной цилиндрической - равнобедренный треугольник с углом 55° при вершине и с закругленными выступами и впадинами. Шаг трубной резьбы мельче шага дюймовой (при одном и том же диаметре на один дюйм в трубной резьбе приходится больше витков ниток). Это дает возможность нарезать трубную резьбу на тонкостенных деталях. Скругления делаются на 1/6 высоты производящего треугольника (фиг. 436).


В таблице №10 приведены размеры трубной цилиндрической, резьбы от 1/4" до 2".

Резьба коническая.

Коническую резьбу применяют при соединении труб и муфт при наличии высоких давлений и температур.
В некоторых случаях допускается соединение деталей с конической резьбой с деталями, имеющими цилиндрическую резьбу. В настоящее время применяются два типа конической резьбы:
а) Резьба трубная коническая по ГОСТ 6211 -52 (фигура 437) профиль этой резьбы ничемуне отличается от профиля резьбы трубной цилиндрлческой, биссектриса угла производящего треугольника перпендикулярна оси конуса; конусность 1:16.




б) Резьба коническая дюймовая по ГОСТ 6111-52 (фигура 438) профилем  этой   резьбы является треугольник с углом 60° при вершине, биссектриса которого перпендикулярна оси конуса; конусность 1 : 16.



На конические резьбы специального назначения установлены соответствующие стандарты.

Резьба для передачи движения.....









Использование таблицы размеров для перевода метрической резьбы в дюймовую

Резьба является последовательные канавки винтовой нарезки с постоянными показателями шага и сечения, наносимые на коническую или цилиндрическую поверхность. Она служит для устройства соединения труб разного назначения при помощи резьбы.

Основные характеристики дюймовой резьбы

Дюймовая нарезка делится на крепежные и трубные типы, бывает цилиндрическая, конусная и характеризуется такими показателями:

  1. наружным и внутренним диаметром;
  2. шагом;
  3. областью расположения;
  4. профилем поверхности;
  5. направлением сечения;
  6. высотой профиля;
  7. количеством заходов.

Все стандартизированные показатели закреплены в ГОСТ 6357–1981. Основными показателями считаются диаметр и шаг. По понятиям диаметра понимают одно из принятых определений:

  • наружный диаметр – значение, характеризующее расстояние между противоположными точками вершин резьбовых гребней;
  • внутренний диаметр – единица для указания расстояния между противоположными точками впадин на низшей точке резьбовой канавки;
  • шаг витков является важной характеристикой нарезки, измеряется между двумя точками соседних канавок или вершин, характеризуется постоянством, так как подобрать ответные болт и гайку при отсутствии условия стабильности очень проблематично;
  • высота профиля нарезки высчитывается путем нахождения разницы между двумя диаметрами — наружным и внутренним.
<!—cke_bookmark_63E—>

Трубная резьба

Обособленная стандартная группа, регламентирующая соединение труб с использованием различного материала стенок. Трубная дюймовая резьба подразделяется на типы:

  • цилиндрический тип;
  • конический вид;
  • резьба NPSM.

Цилиндрическая трубная резьба

Известна еще под наименованием резьбы Витворда. Применяется для цилиндрического соединения при помощи резьбы и для стыковки цилиндрической внутренней нарезки с наружной конической трубой.

Обозначение профиля формы – дюймовая резьба с профилем в виде треугольника с равными бедрами и углом вверху в 55º. Разрешается соединять трубы с наибольшим диаметром в 6 дюймов, а для труб большего дюймового размера применяют соединение с помощью сварки.

Коническая дюймовая трубная резьба

Нарезается на поверхности труб для конического соединения труб и для соединения цилиндрической резьбы внутри и конической резьбы снаружи. Использование герметичных прокладок обязательно, роль уплотнения частично играет резьба.

Профиль обозначается как дюймовый тип с конусностью, при буквенном выражении индекса указывается ее расположение. R свидетельствует о наружной нарезке, Rc обозначает внутреннюю нарезку, а буквы LH ставят для левой резьбы.

Тип резьбового профиля NPSM

Такая нарезка витков делается в соответствии с американскими стандартами трубной резьбы, относится по расположению и типу к цилиндрической дюймовой. Определяется формой профиля в виде треугольника с вершиной в 60º и производится в размерах от 1/16 до 24 дюймов.

Этот вид не стоит путать с американским подвидом NPT, являющимся стандартным коническим соединением дюймовой нарезки для труб с требованиями повышенной надежности при работе с повышенным давлением и в сложных условиях эксплуатации.

Различия между трубной и метрической резьбой

Их не так много, наиболее заметным показателем, отличающим один вид от другого, служит форма профиля нарезки резьбового гребня. На вид он кажется острее, его угол при вершине составляет 55º.

Кроме формы профиля, отличием метрической нарезки от трубного дюймового варианта являеются измерительные параметры шага и диаметра. Метрические показатели измеряются в миллиметрах, а дюймовая резьба измеряется в дюймах. Но для выражения метрических показателей в дюймах используют нестандартное значение 2,54 см, а особый трубный дюйм, равный 3,324 см.

Детально исполненную таблицу с указанием соответствующих переводов из дюймов в миллиметры можно посмотреть в указанном ГОСТе. Кроме целых дюймовых показателей указаны и дробные значения. Кроме того, шаг считают не в миллиметрах, а в нитках, обозначающих нарезанные канавки на мерном дюймовом отрезке.

Определение шага происходит с применением рабочих инструментов:

  • гребенков;
  • калибров;
  • механическими измерителями.

Измерения производятся по одинаковым правилам в метрической и дюймовой нарезке. Для начала используем муфту или штуцер с нарезанной наружной или внутренней резьбой, отталкиваясь от известных параметров. Вкручивают болт в резьбу и определяют плотность посадки. Если болт вошел плотно, то шаг и диаметр считают определенным. Если болт не соответствует, то пробуют применить болт другого калибра.

Удобнее использовать резьбомер, тогда работа происходит быстрее – достаточно приложить пластину к резьбе. На пластине инструмента указывается номер резьбы, которая считается определенной, если совпали профили. Штангенциркуль или микрометр применяется только для определения наружного и внутреннего диаметров.

Механическая и ручная дюймовая нарезка

Выполнение ручной нарезки

Метрическая или трубная резьба нарезается на внутренней или наружной поверхности. Внутри используется метчик, а снаружи плашка. Для того чтобы нарезка осуществлялась правильно, следуют инструкции по технологии, опираясь на тип профиля, требуемого в конкретном случае.

Трубу зажимают в тисках и вставляют метчик в вороток. Плашка размещается в специальном плашкодержателе. Плашка одевается на трубу сверху, а метчик вставляется в нее. Нарезка производится навинчивающимися или ввинчивающимися движениями, в зависимости от типа расположения витков. Если необходимо, то работу повторяют один или несколько раз.

Способ механической нарезки

Труба так же, как и в первом случае должна быть зажата в тиски, а резьбовой рубец помещается в его суппорт. Фаска делается при включенном станке, при этом скорость суппорта должна быть отрегулирована. Резьбовая подача включается после подведения резца к поверхности детали. Выполнение дюймовых граней механическим методом при помощи резца приводит к качественным результатам, при условии мастерства токаря.

Дополнительная информация

Между американским и английским стандартом существуют различия по набору стандартных шагов при указании количества ниток резьбовой нарезки на один дюйм. Помимо этого, внутри каждого стандартного набора различаются виды резьбовых витков по типу:

  • мелкий;
  • особо мелкий;
  • крепежный;
  • между трубами;
  • между мелкими трубами;
  • для нарезки ремонтных вставок;
  • между витками для вставок.

Это было бы сложно определить, но эти сведения для удобства сведены в одной таблице.

Применение английских стандартов

Цилиндрическая английская дюймовая нарезка выполняется с крупным шагом, предназначена для общего применения. Ее параметры, шаг, профиль и высота профиля раз и навсегда закреплены для болтов и гаек одного типа и размерности. В таком типе угол профиля между соседними сторонами витков равен 55º. Закругление вершин витков, а также основания впадин составляет 1/6 часть от высоты исходного размера профиля.

Цилиндрическая мелкая английская резьба пользовалась популярностью в середине прошлого века и применялась для нарезки профиля точного и высокопрочного крепления. Впоследствии этот тип переродился в унифицированную нарезку, хотя в некоторых местностях Англии она применяется до нашего времени.

Цилиндрическая несамоуплотняющаяся резьба имеет распространенное применение с прошлых лет и до настоящего времени во всем мире для деталей трубопроводов, сгонов, фитингов, переходников, двойников, муфт, тройников, стальных контргаек, кранов, смесителей, вентилей и др.

Цилиндрическая унифицированная крупная резьба стала международным стандартом после разработки национальным Американским институтом. В частности, неудобные 55º при вершине были заменены на 60º, конструкторы отказались от округлений у верха профиля. Теперь плоскость вершин стала плоской и содержит в своем размере 1/8 от шага граней. Для впадин допускается плоское выполнение или скругленное. Распространена в современном мире и является рекомендуемой для применения.

Цилиндрическая унифицированная мелкая резьба используется для прочных креплений и регулировочных соединений, наряду с другими современными типами является удобной и рекомендуемой к применению в случаях, когда применяется более мелкий шаг резьбы.

Дюймовая унифицированная особо мелкая цилиндрическая резьба используется для выполнения особо прочного крепления, для подгонки точных механизмов.

Существует много других стандартов на дюймовую резьбу, но они специальные и рекомендованы к применению в определенных условиях, для широкого использования они не применяются.

Оцените статью: Поделитесь с друзьями!
