Таблица резьбы метрической: Таблица с шагом резьбы для метрического крепежа

alexxlab | 25.05.2023 | 0 | Разное

Шаг резьбы м20 таблица

Такие соединения могут применяться на разных материалах – на металле, пластмассе, дереве. Их основное достоинство в том, что они такие же прочные, как и при сварных конструкциях, но при этом имеют возможность разъединения. В статье мы расскажем про основные размеры и параметры метрических резьб в таблицах с диаметрами и шагом.

Сфера применения

Используются повсеместно – в автомобилестроении, станкостроении, в изготовлении бытовой техники и в быту. Особенность технологии в том, что она прочно вошла в нашу жизнь из-за своего удобства, а также захватила все области производства, так как конструкции могут производиться как крупные, так и миниатюрные. Самые простые примеры – это гайка и болт. В первом случае произведена внутренняя нарезка с помощью метчика, а во втором – внешняя, с использованием плашки.

Гайки и шурупы из разных материалов используются везде. От самых миниатюрных креплений, например, при закручивании крышки мобильного телефона, до огромных гаек, на которых держался колеса большегрузных автомобилей.

Территориально способ применяется во всем мире. В России есть ГОСТы, у нас маркировка измеряется в мм. За рубежом используется дюймовое измерение. Мы предлагаем таблицу, как соотносятся миллиметры и дюймы:

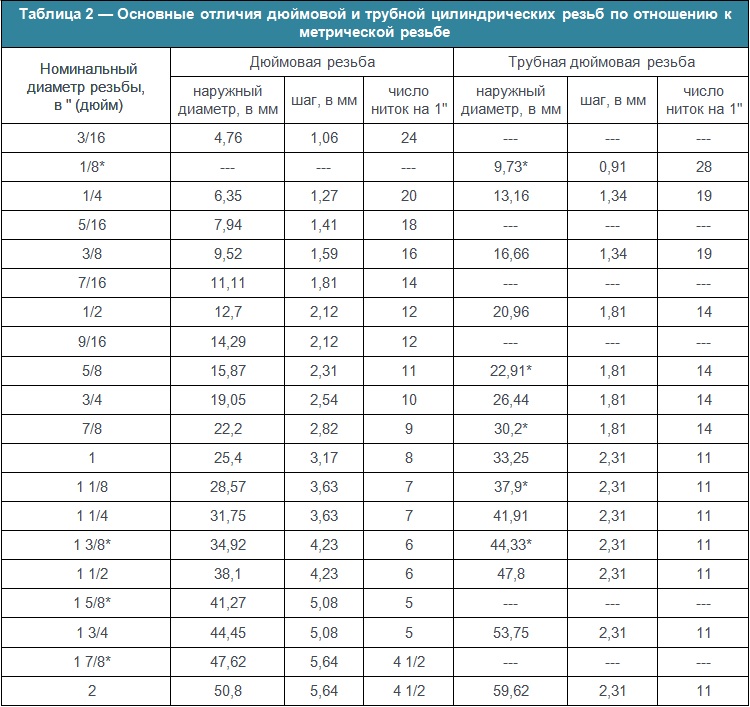

Диаметр в дюймах

Наружное сечение в мм

Внутреннее сечение в мм

Основные параметры

Трудно подобрать болт и гайку друг под друга, если у них были разные размеры и конструкция. Но они зеркально повторяют друг друга, поэтому можно говорить о характеристиках, которые подходят для обеих деталей:

  • Наружный диаметр. По нему определяется большинство процедур, в том числе именно на него ориентируются тогда, когда требуется просверлить отверстие под метчик. На схемах записывается как d или D у болта и гайки соответственно.
  • Средний – d2 и D2. Если взять базовую единицу витка, то требуется разделить ее пополам, чтобы найти эти точки.
  • Внутренний – d1 и D1. Определяется по верхним граням. Если по ним провести воображаемую линию, то можно увидеть цилиндр, который и будет отображать этот размер.
  • Шаг (Р) – если мы берем нить, то каждое ее вращение приводит к образованию линии на одной из сторон. Расстояние между двумя точками (гребнями, лезвиями) – это и есть параметр. Найти его можно, линейкой обозначив на поверхности 10 мм (измерения можно производить и в сантиметрах), затем посчитать, сколько витков находится в этих пределах, и разделить полученное число на 10.
  • Ход – (t) он равен предыдущему значению, если рассматривать болты однозаходные, с одной нитью. Но так как чаще встречаются двухзаходные, то t = 2Р. Или 3Р, если имеет место быть трехзаходный элемент. То есть это полный оборот к исходной точке одного витка.
  • Угол профиля – очень важно его рассчитать. Он индивидуален для разных заготовок в зависимости от толщины и плотности материала. Не может превышать 140 градусов.
  • Длина свинчивания или высота гайки – это расстояние, на продолжении которого есть витки, которые приходят во взаимодействие с зеркальной внутренней резьбой.

Геометрические размеры

От перечисленных выше параметров зависят эксплуатационные характеристики. От всех трех диаметров зависит то, какое отверстие нужно делать с помощью сверла при работе с метчиком. От шага и хода – насколько прочно будет происходить завинчивание, чем больше витков, и чем они чаще, тем лучше. Такая работа является более тонкой, поэтому выполнить ее в домашних условиях фактически невозможно, только на специальном оборудовании.

От того, насколько глубокие канавки, зависит прочность соединения. Здесь тоже есть ограничения. Если болтик будет выполнен в миниатюре, то слишком сильный перепад между углублениями и гребнями делать нельзя, это повышает хрупкость.

Угол профиля определяет то, насколько хорошо будет входить передняя часть метчика в материал. Ведь не так просто начать вращения, к тому же сделать это достаточно ровно, без перекосов. Чем мягче материал (например, медь или алюминий), тем лучше происходит вкручивание. Очень важна соразмерность двух элементов, которые приходят во взаимодействие.

Применение табличной информации

Как и для многих других способов металлообработки, есть стандарты резьбы метрической. Они прописываются в нормативных актах. Ниже мы перечислим документы, в которые необходимо обращаться для того, чтобы найти подходящую таблицу:

  • ГОСТ 8724-2002. Здесь предложены стандартные требования по диаметрам и шагам. Наш отечественный норматив был издан еще во времена СССР, но затем дополнялся и обновлялся. В 2004 году был проверен на соответствие международной системе. Оказалось, что наши рамки значительно шире, мы рассматриваем как миниатюрные детали от 0,25 мм, так и большие – до 60 см. В то время как зарубежная номенклатура типизированных размеров варьируется в рамках от 1 до 300 мм.
  • ГОСТ 9150-81. Здесь предлагаются нормы, по которым определяется взаимозаменяемость запасных частей. Ведь многие детальки входят если не идеально, то просто подходят и могут использоваться в быту.
  • ГОСТ 16093-81. Определяет уровень точности, а также правила маркировки. Необходим скорее для изготовителей и в повседневной жизни не используется.

Эти нормативы применяются изготовителями, покупателями для домашнего обихода, а также для работы на станках.

Правила обозначения

В маркировке присутствует несколько параметров. Каждый из них находит буквенное или числовое отображение. Если такого набора нет на торце изделия (плашки и метчика, готовых металлических крепежей), то, возможно, это подделка. Что обозначается:

  • Уровень допуска, то есть точность соответствия заявленным размерам.
  • Тип. Для метрической – буква М. Для остальных вариантов другие маркировки, например для цилиндрической – G.
  • Внутренний диаметр. Шаг не указывается, так как согласно стандартам все конструкции имеют аналогичный ход, если обладают одинаковым сечением.

Также есть обозначение длины свинчивания. Она может быть:

Все вышеперечисленное указывается как на чертеже при проектировании и изготовлении изделий, так и уже в момент производства – обычно применяется метод гравировки. Он наиболее долговечный, а при попытке сэкономить используется краска.

Поля допусков

Для ряда производственных циклов важно максимальное соответствие соединяемых деталей.

Такие значения называются точными. Это приводит к:

  • повышенной герметичности – никаких лишних зазоров;
  • прочность;
  • отсутствие вибраций.

Изготовление происходит исключительно на станках для металлообработки, которые основаны на дистанционном пульте управления. Здесь оператор не отвечает за процесс, а только заносит проект, разработанный с помощью автоматизированной программы для проектирования, в компьютер. Инструменты с высокой точностью до 0,001 мм вытачивают зубцы.

Второй стандартный размер точности метрических резьб – это средний. Он является нормой, применяется наиболее часто. Именно к этой категории относится крепеж, который поставляется на прилавки строительных магазинах. Изготовление – машинное, но с применением ручной установки и закрепления детали, направления сверла и пр.

Третий класс – грубый. К нему можно причислить нарезки, которые производятся умельцами в домашних условиях. Часто не имеют трехслойной обработки, во многих случаях концы витков обломаны или готовы к тому, чтобы крошиться.

Основной шаг

Представим эти нормы в виде таблицы, но отметим, что есть стандартизированные разъемы, а есть нестандартные. Для последних используют специальные параметры, чтобы создать пару. Предлагаем табличные данные:

Параметры резьбы

Размеры резьбы и точность ее профиля являются решающими факторами при определении следующего:

  • возможно ли выполнение поверхностной обработки болта;
  • возможно ли свободное соединение;
  • сможет ли резьба выдерживать усилия, на которое рассчитано соединение деталей.

Расчет параметров резьбы основывается на номинальном диаметре резьбы, шаге резьбы и внутреннем диаметре резьбы:

D. Номинальный наружный диаметр внутренней резьбы (гайка)

d. Номинальный наружный диаметр наружной резьбы (болт)

D/d Номинальный диаметр резьбы

D2/d2 Номинальный средний диаметр резьбы

D1/d3 Номинальный внутренний диаметр резьбы

) > Шаг резьбы

Значение диаметров метрической резьбы вычисляют по формулам:

D2 (d2) = D(d) – 0,6495P
D1 (d1) = D(d) – 1,0825P

Размеры наружной резьбы (болта) измеряются калибрами, микрометрами или оптическими измерительными приборами, в то время как внутренняя резьба (гайка) измеряется цилиндрическими калибрами.

Основные параметры резьбы, учитываемые при соединении деталей:

Допуск на резьбу

Устанавливается допуски для двух диаметров резьбы – среднего диаметра и диаметра выступов (наружного диаметра наружной резьбы и внутреннего диаметра внутренней резьбы).

Допуск среднего диаметра резьбы определяет допустимую степень отклонения номинального среднего диаметра наружной (d2) и внутренней резьбы (D2).

Допуск на диаметр выступов устанавливает допустимую степень отклонения номинального наружного диаметра (d) крепежа с наружной резьбой (например, болты, винты) и номинального внутреннего диаметра (D) крепежа с внутренней резьбой (например, гайки).

Значение допуска среднего диаметра и диаметра выступов всегда отрицательное для крепежа с наружной резьбой и положительное для крепежа с внутренней резьбой.

Положительный допуск на внутреннюю резьбу и отрицательный на внешнюю позволяет оставлять необходимый допуск на возможную последующую обработку.

0 – нулевая отметка (h/H) – Номинальный диаметр

+/- – положительные/отрицательные зоны расположения допусков

e/g/G – положение допуска относительно 0 (h/H)

6/7/8 – степень точности допуска

* – стандартный размер допуска болта/гайки

Es/ei – максимальный размер границы поля допуска

Ei/es – минимальный размер границы поля допуска

– допуск зазора для антикоррозийного покрытия

Поле допуска

Расстояние между максимальным и минимальным значением установленного ограничения (размер поля es-ei/EI-ES) определяет поле допуска. Поле допуска резьбы образуется сочетанием полей допусков среднего диаметра и диаметра выступов.

Положение поля допуска диаметра резьбы определяется основным отклонением (верхним для наружной резьбы и нижним для внутренней резьбы) и обозначается буквой латинского алфавита, строчной для наружной резьбы и прописной для внутренней.

Обозначение поля допуска отдельного диаметра резьбы состоит из цифры, указывающей степень точности, и буквы, указывающей основное отклонение. Например, 4h; 6g; 6H.

Обозначение поля допуска резьбы состоит из обозначения поля допуска среднего диаметра помещаемого на первом месте, и обозначения поля допуска диаметра выступов.

7g 6g (поле допуска d2 и d).

Если обозначение поля допуска диаметров выступов совпадает с обозначением поля среднего диаметра, то оно в обозначении поля допуска резьбы не повторяется.

Рекомендованные поля допуска для длины свинчивания N (до нанесения антикоррозийного покрытия) на крепеж с DIN, ISO, DIN ISO, DIN EN ISO, ГОСТ стандартами:

Номинальный наружный диаметр наружной резьбы (винт, болт)

Номинальный наружный диаметр внутренней резьбы(гайка)

Номинальный наружный диаметр наружной резьбы (винт, болт)

Номинальный наружный диаметр внутренней резьбы(гайка)

Размер резьбы М16 :

– диаметр стержня по гребню резьбы: 16 (мм) ;
– шаг (наибольший): 2 (мм) ;
– наружный диаметр (d): 16 (мм) ;
– средний диаметр (d2): 14. 701 (мм) ;
– внутренний диаметр по дну впадины (d3): 13.546 (мм) .

Размер резьбы М17 :

– диаметр стержня по гребню резьбы: 17 (мм) ;
– шаг (наибольший): 1.5 (мм) ;
– наружный диаметр (d): 17 (мм) ;
– средний диаметр (d2): 16.026 (мм) ;
– внутренний диаметр по дну впадины (d3): 15.160 (мм) .

Размер резьбы М18 :

– диаметр стержня по гребню резьбы: 18 (мм) ;
– шаг (наибольший): 2.5 (мм) ;
– наружный диаметр (d): 18 (мм) ;
– средний диаметр (d2): 16.376 (мм) ;
– внутренний диаметр по дну впадины (d3): 14.933 (мм) .

Размер резьбы М20 :

– диаметр стержня по гребню резьбы: 20 (мм) ;
– шаг (наибольший): 2.5 (мм) ;
– наружный диаметр (d): 20 (мм) ;
– средний диаметр (d2): 18.376 (мм) ;
– внутренний диаметр по дну впадины (d3): 16.933 (мм) .

Размер резьбы М22 :

– диаметр стержня по гребню резьбы: 22 (мм) ;
– шаг (наибольший): 2.
