Резьбовые крепежные детали, болты, гайки, винты и крепежные изделия в UNC

…..d……………	.. …..TPI………	P	наружный диаметр	effective diameter	minor  diameter   external  threads	minor  diameter  internal threads
1/4″	20	0. 0500	0.2500	0.2175	0.1887	0.1959
5/16″	18	0.0556	0.3125	0.2764	0.2443	0.2524
3/8″	16	0.0625	0.3750	0.3344	0.2983	0.3073
7/16″	14	0.0714	0.4375	0.3911	0.3499	0.3602
1/2″	13	0.0769	0.5000	0.4500	0.4056	0.4167
9/16″	12	0.0833	0.5625	0.5084	0.4603	0.4723
5/8″	11	0.0909	0.6250	0.5660	0.5135	0.5266
3/4″	10	0.1000	0. 7500	0.6850	0.6273	0.6417
7/8″	9	0.1111	0.8750	0.8028	0.7387	0.7547
1″	8	0.1250	1.0000	0.9188	0.8466	0.8647
1 1/8″	7	0.1429	1.1250	1.0322	0.9497	0.9704
1 1/4″	7	0.1429	1.2500	1.1572	1.0747	1.0954
1 3/8″	6	0.1667	1.3750	1.2667	1.1705	1.1946
1 1/2″	6	0.1667	1.5000	1.3917	1.2955	1.3196
1 3/4″	5	0.2000	1.7500	1.6201	1. 5046	1.5335
2″	4 1/2	0.2222	2.0000	1.8557	1.7274	1.7594
2 1/4″	4 1/2	0.2222	2.2500	2.1057	1.9774	2.0094
2-1/2″	4	0.2500	2.5000
2-3/4″	4	0.2500	2.7500
3″	4	0.2500	3.0000
3-1/4″	4	0.2500	3.2500
3-1/2″	4	0.2500	3.5000
3-3/4 “	4	0,2500	3,7500
944444449444444444444444444444444444444444444444444444444444444444444444444444444444444444444004004004. 0045

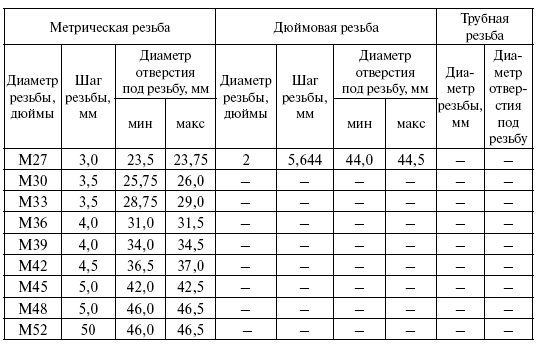

Американцы столкнулись с той же проблемой из-за отсутствия стандартизации резьбы, что и Британия. Вызов был принят Уильямом Селлерсом, членом выдающейся семьи американских инженеров, дедушка Уильямса изготовил пластины, с помощью которых Континентальный конгресс печатал свою валюту. Уильяму мы обязаны цветом «машинно-серый». Когда другие украшали свои механизмы, он настоял на том, чтобы покрасить его в светло-серый цвет, чтобы не затенять функции деталей. Продавцы указали форму резьбы и градуированную серию гаек и болтов, в которых она использовалась.

В 1864 году комитет Института Франклина рекомендовал принять систему резьбы Селлера. Форма резьбы стала известна как «резьба Франклина» или, чаще, «резьба продавца», а позже как «стандартная резьба США». В мае 1924 года она получила обозначение «Американская стандартная резьба».

Основное различие между нитью Селлера и нитью Уитворта от более ранней состоит в том, что верхние и нижние части нитей (гребни и корни) уплощены. Сплющенные корни были плохим выбором для Селлерса. Такие угловые соединения в металле концентрируют напряжение, а процесс изготовления в любом случае приводит к высоким напряжениям в корнях резьбы. Результат – трещины и сломанные крепления.

Эта проблема не была так заметна во времена Продавца по двум причинам. Во-первых, большая часть оборудования была стационарной, и вес болта редко имел значение. Если болт сломался, его можно было заменить на более крупный. Вторая причина заключалась в том, что корни резьбы в любом случае имеют тенденцию к закруглению, поскольку инструменты, из которых изготавливаются болты, изнашиваются.

Унифицированная форма резьбы была разработана после Второй мировой войны представителями Великобритании, Канады и Соединенных Штатов Америки, чтобы предотвратить повторение трудностей военного времени с поставками крепежных изделий и инструментов как в британском стандарте Whitworth, так и в конфигурациях стандарта США. В 1949 Американская национальная стандартная серия была заменена на унифицированную дюймовую стандартную серию. В итоге были определены три основные причины для изменения. Первая причина заключалась в обеспечении взаимозаменяемости с Канадой и Великобританией. Вторая причина заключалась в обеспечении взаимозаменяемости на растущем мировом рынке. Третья причина заключалась в исправлении некоторых трудностей с производством нитей.

Резьбовые крепления широко используются, помимо очевидных преимуществ прочности, крепеж с правильно нарезанной резьбой или болтовое соединение намного прочнее, чем безрезьбовые альтернативы, их также можно разобрать, что означает, что их можно разобрать, т.е. собраны. Они экономичны и доступны в широком диапазоне размеров.

Поскольку резьбовые крепления, такие как болты, гайки и шайбы, можно использовать много раз в одном приложении, они могут увеличивать вес изделия. Кроме того, они часто нуждаются в подтяжке, когда расположены в неудобных местах. Они чувствительны к вибрациям и могут нуждаться в контровочной проволоке или других дополнительных функциях, чтобы удерживать их на месте и обеспечивать надлежащую работу.

Существует множество типов резьбовых соединений,

Унифицированный национальный грубый (UNC)

Unified National Fine (UNF)

Unified National Extra Fine (UNEF)

UNJC и UNJF Троты

UNC

UNK Threads

Постоянные нити

Объединенные национальные нити

uncts. самая распространенная общая резьба крепежа. Их посадка более глубокая и более универсальная, чем у тонкой резьбы, что позволяет легко снимать. Как правило, они имеют более высокие допуски на изготовление и нанесение покрытия, и для сборки не требуется нарезание поперечной резьбы.

Унифицированная национальная мелкая резьба

Резьба UNF имеет лучшую способность фиксации крутящего момента и способность выдерживать нагрузку, чем резьба UNC, из-за большего внутреннего диаметра. Из-за их более точной посадки они имеют более жесткие допуски, более точную регулировку натяжения и могут выдерживать более тяжелые нагрузки. Они чаще всего встречаются в аэрокосмической промышленности.

United National Extra Fine Threads

Резьба UNEF тоньше, чем резьба UNF; они используются в приложениях с резьбовыми отверстиями в твердом материале, тонкими стенками с резьбой и резьбовыми отверстиями в тонком материале. Как и резьба UNF, резьба UNEF распространена в аэрокосмической промышленности.

Резьба UNJC и UNJF

Существует два типа резьбы «J»: внешняя и внутренняя. Внешние резьбы UNJC и UNJF имеют больший радиус впадины, чем соответствующая деталь (резьбы UNC, UNR, UNK или UNF). Больший радиус впадины приводит к большей площади растяжения, чем у соответствующей резьбы, и меньшей концентрации напряжений — в болтах, которые несут большие нагрузки, обычно используется резьба «J».

Резьбы UNR и UNK

Внешняя резьба UNR аналогична резьбе UNC, только радиус впадины скруглен. Нет внутренней резьбы UNR. Резьба UNK похожа на резьбу UNR, но необходимо проверить радиус впадины и меньший диаметр.
