Резьба сантехническая. Таблица. Виды | Строительный вестник

Резьба  как таковая представляет собой последовательность винтовых канавок с постоянной величиной сечения и шага, которые наносятся на поверхности цилиндрической либо же конической формы. Резьба применяется для обустройства резьбовых соединений труб различного назначения.

Чтобы получить качественное резьбовое соединение, опытному мастеру необходимо придерживаться определенных общепринятых стандартов.
В этой статье мы собрали самую важную информацию, которую необходимо знать о трубной резьбе, и которая пригодится каждому специалисту, выполняющему монтаж сантехнического оборудования.

Резьба характеризуется такими показателями как:

• Единицы измерения диаметра
• Расположение
• Профиль резьбообразующей поверхности
• Направление
• Число заходов резьбы

Трубная резьба представляет собой достаточно обособленную группу стандартов, которые регламентируют параметры соединения с использованием труб из различного материала. Ниже мы рассмотрим несколько типов трубных резьб.

Цилиндрическая трубная резьба

Резьба трубная цилиндрическая Также известна как резьба Витворда. (British Standard Whitworth). Этот вид резьбы применяется для цилиндрического резьбового соединения, а также – при соединении внутренней цилиндрической и наружной конической трубной резьбы.

П

очему для измерения используем дюймы?

Дюймовые размеры пришли к нам из Западной Европы. Требования стандарта ГОСТ 6357-81, который действует в странах постсоветского пространства, основаны на базе резьбы BSW (British Standard Whitworth), известной как резьба Витворта. Англичанин Джозеф Витворт (Joseph Whitworth), инженер по образованию, в 1841 году предложил новый для того времени тип нарезания резьбы. Он разработал удобный и надежный стандарт для мелкой резьбы с фиксированным углом канавки 55° и имеющей стандартный шаг для данного диаметра. Это нововведение вскоре стало первым национальным стандартом, его приняли железнодорожные компании, которые ранее использовали различные ре́зьбы. Стандарт был применён повсеместно. Позже он стал одним из британских стандартов и стал называться британский стандарт Витворта (сокращённо BSW).

Цилиндрическая резьба. Параметры данного типа резьбы следующие:

• Обозначение формы профиля – резьба дюймовая (профиль резьбы в форме равнобедренного треугольника с верхним углом 55 градусов)
• Наибольший диаметр трубы для резьбового соединения – 6 дюймов

Обратите внимание! Для соединения труб диаметром более 6 дюймов следует использовать сварное соединение.

Коническая трубная резьба

Резьба этого типа используется для трубного конического соединения, а также для стыковки внутренней цилиндрической резьбы с наружной конической.

Функцию уплотнения в данном случае использует сама резьба, при этом обязательным является использование герметика.

Коническая резьба

Характеристики резьбы:

• Резьба дюймового типа с конусностью
• Буквенный индекс резьбы указывает не ее тип (R – наружная резьба и Rc – внутренняя резьба, LH – левая резьба)

Резьба круглая (для санитарно-технической арматуры)

Круглая резьба для сантехнической арматуры применяется там, где необходимо обустройство часто разъемных соединений. Благодаря конструктивным особенностям данный тип резьбы отличается длительным сроком службы и высокой сопротивляемостью к нагрузкам (даже весьма значительным).

Круглая резьба используется в таких элементах как:

• Смесители
• Краны
• Вентили
• Шпиндели

Допускается применение данного типа резьбы в элементах, которые работают в загрязненной среде.

Схема круглой резьбы

Резьба NPSM

Данный тип резьбы расшифровывается как National pipe thread и соответствует американскому стандарту трубных резьб NSI/ASME B1.20.1. Резьба NPSM относится к цилиндрическим дюймовым резьбам (профиль резьбы в форме треугольника с углом в 60 градусов) и производится в диапазоне от 1/16 дюйма до 24 дюймов.

Резьба NPSM

Обратите внимание! Данный тип резьбы не следует путать с резьбой NPT, которая является американским стандартом конической трубной резьбы и используется для обеспечения повышенной надежности соединения труб под высоким давлением.

Естественно, здесь мы рассмотрели лишь наиболее часто встречающиеся типы трубных резьб. Однако и этой информации будет вполне достаточно для тех, кто будет самостоятельно  обустраивать трубные соединения. Ну, а чтобы необходимая информация всегда была под рукой, ниже мы приведем нужный каждому мастеру справочный материал.

Трубные резьбы: таблица

В этом разделе приводится таблица трубных резьб, содержащая информацию об основных параметрах трубных резьбовых соединений. Рекомендуем вам обращаться к этой таблице, занимаясь, к примеру, ремонтом санузла:

Резьба, дюймов	Размеры, мм	Число ниток
диаметр	шаг резьбы	высота профиля	радиус	на дюйм	на 127 мм
наружный	внутренний	средний
1/8	9,729	8,567	9,148	0,907	0,581	0,125	28	140
1/4	13,158	11,446	12,302	1,337	0,856	0,184	19	95
3/8	16,663	14,951	15,807	1,337	0,856	0,184	19	95
1/2	20,956	18,632	19,794	1,814	1,162	0,249	14	70
5/8	22,912	20,588	21,750	1,814	1,162	0,249	14	70
3/4	26,442	24,119	25,281	1,814	1,162	0,249	14	70
7/8	30,202	27,878	29,040	1,814	1,162	0,249	14	70
1	33,250	30,293	31,771	2,309	1,479	0,317	11	55
1 1/8	37,898	34,941	36,420	2,309	1,479	0,317	11	55
1 1/4	41,912	38,954	40,433	2,309	1,479	0,317	11	55
1 3/8	44,325	41,367	42,846	2,309	1,479	0,317	11	55
1 1/2	47,805	44,817	46,326	2,309	1,479	0,317	11	55
1 3/4	53,748	50,791	52,270	2,309	1,479	0,317	11	55
2	59,616	56,659	58,137	2,309	1,479	0,317	11	55
2 1/4	65,712	62,755	64,234	2,309	1,479	0,317	11	55
2 1/2	75,187	72,230	73,708	2,309	1,479	0,317	11	55
2 3/4	81,537	78,580	80,058	2,309	1,479	0,317	11	55
3	87,887	84,930	86,409	2,309	1,479	0,317	11	55
3 1/4	93,984	91,026	92,505	2,309	1,479	0,317	11	55
3 1/2	100,334	97,376	98,855	2,309	1,479	0,317	11	55
3 3/4	106,684	103,727	105,205	2,309	1,479	0,317	11	55
4	113,034	110,077	111,556	2,309	1,479	0,317	11	55
4 1/2	125,735	122,777	124,256	2,309	1,479	0,317	11	55
5	138,435	135,478	136,957	2,309	1,479	0,317	11	55
5 1/2	151,136	148,178	149,657	2,309	1,479	0,317	11	55
6	163,836	160,879	162,357	2,309	1,479	0,317	11	55

реклама внизу статьи

Таблица резьб: трубная, метрическая, унифицир. резьба

СОДЕРЖАНИЕ



Резьбовые соединения не претерпели радикальных изменений со времен применения Архимедова винта. Несмотря на архаичность, их эффективность, прочность и надежность крепления, а также технологичность производства позволяют им оставаться актуальными, а, порой, безальтернативными по сей день. Продолжительный период развития спровоцировал появление массы стандартов нарезки резьбы.

Отсюда проистекает несовместимость сопрягаемых, на первый взгляд деталей, произведенных в различных регионах мира. Абстрагируясь от нюансов и учитывая распространенность, можно выделить три вида резьбы, требующие подробного рассмотрения.

Трубная (дюймовая)

Первая мировая технологическая революция произошла в Англии. Поэтому ее плодами, включая дюймовый стандарт измерения расстояний, были все страны мира, осваивавшие промышленные технологии.

Шаг (расстояние между выступами или впадинами) трубной резьбы определяется количеством ее витков, умещающихся в дюйме. Разумеется, на практике применяют соответствующие таблицы для быстрого его приведения к метрической системе счисления.

Величина угла при вершине – второе значимое отличие дюймовой нарезки. Она составляет 55^о, что вкупе с шагом делает невозможным сопряжение или бистандартное использование отечественных деталей с рядом импортных.

Несмотря на отличия, дюймовая резьба широко распространена и подверглась стандартизации, о чем свидетельствует ГОСТ 6357-81, например, регламентирующий именно вопросы совместимости резьбовых соединений. Чаще всего она применяется при создании соединений и фитингов для трубопроводов различного диаметра и назначения.

Унифицированная

Технологи США и Канады решили совместить обе единицы измерений в едином стандарте. В результате такой гибридизации появилась унифицированная резьба, использующаяся исключительно в этих странах.

Угол при вершине, равный 60^о, был выбран в соответствии с метрической системой, но параметрические характеристики, к примеру, шаг и рабочий диаметр нарезки, измеряются в дюймах. Несмотря на равенство угловых размеров сечений треугольников, совместимость унифицируемого и метрического варианта нарезки недостижима.

Метрическая

Соответствие единицам измерений международной системы СИ сделало метрическую резьбу самой распространенной в мире. Все ее параметры измеряются в стандартных метрах (для удобства практического использования применяется его тысячная доля – миллиметр). Угол при вершине составляет 60^о

, делая сечение резьбы, состоящим из равносторонних треугольников.

Этот способ нарезки вобрал все лучшее от своих предшественников. Метрическая резьба нарезается на прямые и конусные заготовки. Она выполняется трапециевидной, упорной и другими ее вариантами. Строгой стандартизацией, международной в том числе, продиктовано ее повсеместное распространение.

Проблемы единых стандартов

Исторически сложилось, что крупные экспортеры товаров и технологий имеют собственный взгляд на стандартизацию. США, например, до сих пор официально не признали международную систему измерений СИ. Англия и бывшие ее колонии продолжают продвигать свой дюйм в ущерб метру.

Но на практике приходится работать с оборудованием и материалами, поставляемыми из этих стран. Поэтому промышленность выпускает изделия, совместимые с различными видами резьбовых соединений. Соответствующие отечественные стандарты регламентируют их характеристики.

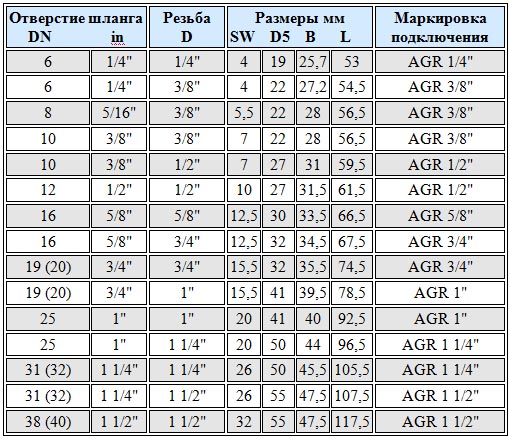

К примеру, на обжимной гайке фитингов BSP для РВД нарезана трубная резьба. Эти изделия оснащены уплотнительным конусом ниппеля с углом 60^о. Напротив, метрическая резьба применена на фитингах серии DK. Они выпускаются как прямыми, так и изогнутыми под прямым углом. Резьба может быть нарезана либо на самом ниппеле, либо на накидной гайке, в зависимости от модификации изделия.



Трубная цилиндрическая резьба ГОСТ 6357-81. Основные положения

ГОСТ 6357 от ´81 года распространяет свое действие на трубную резьбу, которая главным образом используется для стыковки арматуры, труб и фитингов. Соединяться может внутренняя цилиндрическая и наружная коническая резьба, а также просто цилиндрические ее формы. В ГОСТ установлены требуемые размеры, допуски и параметры профиля. Коническая резьба должна соответствовать стандарту 6211.

Для соединения металлических труб часто используется резьба, и нарезать ее необходимо в строгом соответствии с ГОСТом

Профиль трубной резьбы

ГОСТом 6357- 81 регламентируются основные параметры профиля. Необходимые размеры в миллиметрах даны в таблице.

Таблица 1

Шаг	Высота исходного треугольника	Количество шагов на длине 2,54 см	Высота профиля (рабочая), *10-1	Радиус закругления впадины и вершины резьбы, *10-1
0,907	0,871165	28	5,80777	1,24557
1,337	1,284176	19	8,56117	1,83609
1,814	1,742331	14	11,61553	2,49115
2,309	2,217774	11	14,78515	3,17093



Значение шага трубной цилиндрической резьбы (ГОСТ 6357) определяется из соотношения 25,4 мм/число шагов.

Результат округлен до тысячных долей и принят как исходный для расчета основных параметров профиля.

Обратите внимание! Допускается выполнение вершин наружной и внутренней резьбы с плоским срезом, если исключается возможность соединения с конической наружной резьбой по документу 6211.

Шаг — один из определяющих параметров трубной резьбы

Основные размеры в миллиметрах, которые определяются ГОСТом на трубную резьбу, представлены в таблице 2. Условные обозначения соответственно: a – 1/16, c – 1/4, e – 1/2, f – 3/4, g – 5/8, h – 7/8, j – 1 1/4, d – 3/8, k – 1 1/8, m – 1 3/8, n – 1 3/4, l – 1 1/2, o – 2 1/2, q – 2 3/4, r – 3 1/4, s – 3 1/2, p – 2 1/4, t – 3 3/4, u – 4 1/2, v – 5 ½, b – 1/8.

Таблица 2

Размер резьбы		Шаг, *10-1	Диаметр резьбы при, *10 мм
I ряд	II ряд		равенстве наружного диаметра наружной трубы и наружного диаметра внутренней муфты	равенстве среднего диаметра внутренней и наружной резьбы	равенстве внутреннего диаметра внутренней и наружной резьбы
a		9,07	0,7723	0,7142	0,6561
b			0,9728	0,9147	0,8566
c		13,37	1,3157	1,2301	1,1445
d			1,6662	1,5806	1,4950
e		18,14	2,0955	1,9793	1,8631
f	g		2,2911	2,1749	2,0587
			2,6441	2,5279	2,4117
	h
			3,0201	2,9039	2,7877
1	k	23,09	3,3249	3,1770	3,0291
			3,7897	3,6418	3,4939
j
			4,1910	4,0431	3,8952
l	m		4,4323	4,2844	4,1365
			4,7803	4,6324	4,4845
	n
			5,3746	5,2267	5,0788
2	p		5,9614	5,8135	5,6656
			6,5710	6,4231	6,2752
o
			7,5184	7,3705	7,2226
3	q		8,1534	8,0055	7,8576
			8,7884	8,6405	8,4926
	r
			9,3980	9,2501	9,1022
s	t		10,0330	9,8851	9,7372
			10,6680	10,5201	10,3722
4			11,3030	11,1551	11,0072
5	u		12,5730	12,4251	12,2772
			13,8430	13,6951	13,5472
6	v		15,1130	14,9651	14,8172
			16,3830	16,2351	16,0872



Допуски и длина свинчивания дюймовой трубной резьбы

ГОСТ 6357 устанавливает допуски (отклонения), которые может иметь дюймовая трубная резьба.

Они отсчитываются от номинального профиля в перпендикулярном к ее оси направлении.

Длина свинчивания может быть короткой, нормальной или длинной

Для допусков резьбового среднего диаметра характерно разбиение на два класса точности: А и В. Соответствующие значения для трубной резьбы дюймовой (ГОСТ 6357) даны в таблице (условные обозначения как в Таблице 1).

Таблица 3

Обозначение резьбы	Шаг, *10 мм	Внутренняя резьба			Наружная резьба
		Диаметры
		Внутренний	Средний		Средний		Наружный
		Допуски, *10 мкм
			Для класса А	Для класса В	Для класса А	Для класса В
a	0,0907	28,2	10,7	21,4	10,7	21,4	21,4
b
c	0,1337	44,5	12,5	25,0	12,5	25,0	25,0
d
e — h	0,1814	54,1	14,2	28,4	14,2	28,4	28,4
1, j – n, 2	0,2309	64,0	18,0	36,0	18,0	36,0	36,0
6, o – v, 5, 3,4			21,7	43,3	21,7	43,4	43,4



Числовые значения для допусков в документе 6357 (4) установлены эмпирическим путем. Также в ГОСТ приведены длины свинчивания, которые разделены на 2 группы: длинные и нормальные. Соответствующие значения в миллиметрах даны в таблице (условные обозначения соответствуют Табл. 1).

Таблица 4

Обозначение резьбы	Шаг, *10	Нормальная длина свинчивания	Длинная длина свинчивания
a	0,0907	4-12	>12
b
c	0,1337	5-16	>16
d
e – h	0,1814	7-22	>22
1, j, k, m	0,2309	10-30	>30
2, l, n – q, 3		12-36	>36
6, 4, r – v, 5		13-40	>40



Значения длины свинчивания в ГОСТ 6357 также определены эмпирическим путем.

И для внутренней, и для наружной резьбы существуют предельные отклонения по параметрам

Предельные отклонения размеров по ГОСТу 6357-81

Трубной цилиндрической резьбе характерны такие предельные отклонения для внутренней, а также наружной резьбы, которые представлены в таблице (с условными обозначениями как в Табл. 1).

Таблица 5

Обозначение резьбы	Шаг, *10 мм	Внутренняя резьба				Наружная резьба
		Диаметры
		Внутренний	Средний			Средний			Наружный
		Отклонение, *10 мкм
		Верхний предел		Верхний предел			Нижний предел			Нижний предел
				Для класса А	Для класса В		Для класса А	Для класса В
a, b	0,0907	+28,2		+10,7	+21,4		-10,7	-21,4		-21,4
c, d	0,1337	+44,5		+12,5	+25,0		-12,5	-25,0		-25,0
e – h	0,1814	+54,1		+14,2	+28,4		-14,2	-28,4		-28,4
1, j – n, 2	0,2309	+64,0		+18,0	+36,0		-18,0	-36,0		-36,0
6, o – v, 5, 3, 4				+21,7	+43,4		-21,7	-43,4		-43,4



Некоторые положения ГОСТа 6211-81

Коническая трубная резьба по ГОСТ 6211 от ´81 года имеет конусность 1:16. В документе, как и в стандарте 6357 для цилиндрической, приведены ее профиль, допуски и размеры.

Обратите внимание! Трубная резьба конической формы имеет размеры, шаг и диаметр (в основной плоскости) такие же, как и в документе 6357 от ´81 года.

Параметры конической резьбы оговариваются в документе ГОСТ 6211

Ее возможная длина с условными обозначениями размера как в Табл. 1 приведена в таблице.

Таблица 6

Размер резьбы	Рабочая длина, *102 мм	Длина внешней резьбы от основной плоскости до торца, *10 мм
a	0,065	0,40
b	0,065	0,40
c	0,097	0,60
d	0,101	0,64
e	0,132	0,82
f	0,145	0,95
1	0,168	1,04
j	0,191	1,27
l	0,191	1,59
2	0,234	1,75
o	0,267	2,06
3	0,298	2,06
s	0,314	2,22
4	0,358	2,54
5	0,401	2,86
6	0,401	2,86



Допустимо соединять наружную коническую резьбу с цилиндрической внутренней, имеющей класс точности А.

Обозначают трубную коническую резьбу (ГОСТ 6211) буквой R – для наружной, R_с – для внутренней, R_р – для внутренней цилиндрической. Левая резьба дополняется условным обозначением LH.

ГОСТ 6211, а также 6357, утвержденные в ´81 году, определяют размерные величины для трубной резьбы. Структурно документы похожи, однако различность форм влияет на численные значения.

виды, параметры, обозначение, таблицы размеров трубной резьбы

Таблица размеров дюймовых и метрических резьб

Узнать, как соотносятся метрические резьбы с различными видами дюймовых резьб, можно с помощью данных из приведенной ниже таблицы.

Сходные размеры метрических и различных разновидностей дюймовых резьб в диапазоне примерно Ø8-64мм

По своим внешним признакам и характеристикам метрические и дюймовые резьбы имеют не так много отличий, к наиболее значимым из которых стоит отнести:

• форму профиля резьбового гребня;
• порядок расчета диаметра и шага.

При сравнении форм резьбовых гребней можно увидеть, что у дюймовой резьбы такие элементы являются более острыми, чем у метрической. Если говорить о точных размерах, то угол при вершине гребня дюймовой резьбы составляет 55°.

Параметры метрических и дюймовых резьб характеризуются различными единицами измерения. Так, диаметр и шаг первых измеряются в миллиметрах, а вторых, соответственно, в дюймах. Следует, однако, иметь в виду, что по отношению к дюймовой резьбе используется не общепринятый (2,54 см), а специальный трубный дюйм, равный 3,324 см. Таким образом, если, например, ее диаметр составляет ¾ дюйма, то в пересчете на миллиметры он будет соответствовать значению 25.

Чтобы узнать основные параметры дюймовой резьбы любого типоразмера, который фиксируется ГОСТом, достаточно заглянуть в специальную таблицу. В таблицах, содержащих размеры дюймовых резьб, приведены как целые, так и дробные значения.

Таблица 1. Основные размеры профиля резьбы

Проще всего измерить шаг трубной дюймовой резьбы по следующей методике:

• В качестве простейшего шаблона используют муфту или штуцер, параметры внутренней резьбы которых точно соответствуют требованиям, которые приводит ГОСТ.
• Болт, параметры наружной резьбы которого необходимо измерить, вкручивается в муфту или штуцер.
• В том случае, если болт сформировал с муфтой или штуцером плотное резьбовое соединение, то диаметр и шаг резьбы, которая нанесена на его поверхность, точно соответствуют параметрам используемого шаблона.

Если же болт не вкручивается в шаблон или вкручивается, но создает с ним неплотное соединение, то следует провести такие измерения, используя другую муфту или другой штуцер. По аналогичной методике измеряется и внутренняя трубная резьба, только в качестве шаблона в таких случаях применяется изделие с наружной резьбой.

Определить требуемые размеры можно при помощи резьбомера, представляющего собой пластину с зазубринами, форма и другие характеристики которых точно соответствуют параметрам резьбы с определенным шагом. Такая пластина, выступающая в роли шаблона, просто прикладывается к проверяемой резьбе своей зазубренной частью. О том, что резьба на проверяемом элементе соответствует требуемым параметрам, будет свидетельствовать плотное прилегание к ее профилю зазубренной части пластины.

Для того чтобы измерить размер наружного диаметра дюймовой или метрической резьбы, можно использовать обычный штангенциркуль или микрометр.

Диаметры резьбы

Это важнейший параметр, которым определяется метрическая резьба. Некоторые сведения отражены в таблице.

№	Вид диаметра	Обозначение	Описание
Наружная
1	наружный	D	соответствует диаметру цилиндра, который условно описывается по вершинам (выступам)
2	внутренний	D1	это диаметр цилиндра, условно описанного вокруг впадин
Внутренняя
1	наружный	d	соответствует диаметру цилиндра, который условно описывается по впадинам
2	внутренний	d1	это диаметр цилиндра, условно описанного вокруг вершин (выступов)

Кроме того рассматриваемый тип крепежного соединения определяется диаметрами:

1. Средний (D₂ – для наружной; d₂ – для внутренней) – диаметр условного цилиндра, расположенного соосно с резьбой, все образующие которого пересекаются с ее профилем так, что получающиеся при пересечении с резьбовой канавкой отрезки, равняются половине ее номинального шага.
2. Номинальный – это диаметр, используемый при обозначении на чертежах, в справочных материалах и другой документации; он характеризует ее размеры. Его величина равна величине наружного диаметра.

В ГОСТ 24705-2004 приведены стандартизированные значения перечисленных диаметров.

Виды

Существуют следующие разновидности трапецеидальной резьбы:

Левая: создается контуром с плоской поверхностью, осуществляющим вращение против часовой стрелки, в направлении от наблюдателя. Она является одним из самых старинных способов соединения узлов в механизмах и используется в машиностроительном секторе для закрепления заготовок к валу токарного станка. Данная конструкция предотвращает вероятность откручивания детали при во время процедуры обработки. Левая резьба применяется для закрепления ниппелей радиаторов отопительных систем, колесах грузовых автомобилей или внедорожников, патронов со сверлами, лопастей от комнатных вентиляторов, редуктора для остановки крутящегося момента мотора машины, велосипедных деталей и составных частей циркулярных пил. Также она нашла применение в качестве механизма защиты от опасных действий. С ее помощью осуществляется контроль рабочих инструментов, обрабатывающих заготовку. Левосторонней резьбой оснащен редуктор баллона с пропаном. Эта разновидность нарезки активно используется производителями машин для предотвращения подделки ее основных комплектующих.Маркируется она латинским символом “L”.
Правая: образована плоским контуром, осуществляющим вращательное движения по часовой стрелке. Она передвигается вдоль оси относительно наблюдателя. Данный вид нарезания чаще всего используется для фиксации заготовок при помощи винтов, гаек, шпилек и болтов. В промышленных масштабах его применяют для вкручивания шурупов и саморезов. Для определения правой резьбы применяется метод расположения крепежных инструментов фаской вверх на ладони

Важно учитывать, чтобы витки спирали были направлена на наблюдателя. Правосторонней резьбой оснащаются редукторы баллонов, наполненных кислородом, предназначенных для снижения риска возникновения ЧС во время обработки

Этот вид нарезания можно легко подделать, поэтому он не нашел применения в брендировании автомобильных деталей. Обозначение этого вида нарезания осуществляется при помощи латинской буквы “R”.
Однозаходная: образована движением 1 профиля. Для ее определения необходимо посмотреть на торец винта или гайке. Если на нем виден только 1 конец витка, то резьба является однозаходной. У этой разновидности нарезания шаг равен величине хода – расстояния между соседними нитками. Настройка станка для однозаходной резьбы осуществляется в зависимости от значений шага. Недостатком данного вида нарезания является низкая прочность обработанных деталей, обусловленная малой длиной внутреннего диаметра. Этот фактор не позволяет ей передавать больших усилий. Маркируется однозаходная резьба латинским символом “H”.
Многозаходная: образована множеством выступов винтовой нарезки. Самым частым представителем этой подгруппы является двухзаходная резьба, обладающей 2 витками и симметричными заходами. В этом случае величина хода равняется произведению количества заходов на шаг. Многозаходная резьба применяется в стягивающих конструкциях. Она выполняет операции по увеличению прочности соединения, изменению передаточных числе (при обработке моторных редукторов) и созданию значительного смещения крепежных механизмов в винтовых стержнях при условии малого числа произведенных оборотов. В международной системе данный вид обозначается латинской буквой “S’.

Размеры и технические характеристики всех разновидностей трапецеидальной резьбы указаны в виде нормативов в ГОСТ 24739-81 и ГОСТ 25347-82. В этих документах представлены стандарты профилей и предельные допуски, требуемые для обработки готовых заготовок.

Цилиндрическое соединение

Стыкуются детали цилиндрических конструкций методом скручивания, что дает высокую прочность соединений при простоте исполнения. Если можно считать недостатком необходимость подмотки (наворачивание промасленной пакли) – то это единственный недостаток такого соединения. Но, с другой стороны, наличие пакли только усиливает место скручивания, и делает его более герметичным.

Но не только трубы соединяют скручиванием: часто бывает, что резьбовые соединения используют на любых деталях, имеющих цилиндрическую форму и тонкие стенки изделия. В разрезе трубная винтовая нарезка похожа на равнобедренный треугольник со значением верхнего угла 550 (не путать с 600 в метрической резьбе). Основная характеристика винтовой цилиндрической нарезки — условный номинальный диаметр dy, который характеризует качество сборки сантехнических узлов, в отличие от наружного и внутреннего диаметра, отражающих соответствие стандартам.

Под термином «условный диаметр» следует подразумевать значение, определяющее пропускную способность трубы в литрах за час. Сам диаметр на чертежах отображается в дюймах, причем каждое условное значение диаметра должно сопровождаться пояснениями к значениям наружного и внутреннего диаметров.

Скручивание часто используют трубопроводы с резьбой и с диаметром ≤ 6 дюймов. Если требования отличны от первоначальных, то изделия соединяют сваркой.

Цилиндрическая нарезка на чертежах обозначается, как трубная резьба g 1 с пояснениями по классу точности и диаметру резьбы.

Для обеспечения бесперебойной работы ГВС и ХВС часто применяют трубы из чугуна или из стали, на теле которых нарезана трубная стальная резьба. Резьба покрывается тонким слоем стали из-за хрупкости чугуна, и такая нарезка усиливает соединение, делая его намного более долговечным и прочным. Допустимо нареза́ть цилиндрические резьбы на трубные конструкции и детали с диаметром в диапазоне 1/16-6 дюймов.

Типы резьбы

Характеристики резьбы

Резьба как таковая представляет собой последовательность винтовых канавок с постоянной величиной сечения и шага, которые наносятся на поверхности цилиндрической либо же конической формы. Резьба применяется для обустройства резьбовых соединений труб различного назначения.

Резьба характеризуется такими показателями как:

• Единиц измерения диаметра
• Расположение
• Профиль резьбообразующей поверхности
• Направление
• Число заходов резьбы

Трубная резьба представляет собой достаточно обособленную группу стандартов, которые регламентируют параметры соединения с использованием труб из различного материала. Ниже мы рассмотрим несколько типов трубных резьб.

Цилиндрическая трубная резьба

Резьба трубная цилиндрическая Также известна как резьба Витворда. (BritishStandardWhitworth). Данный вид резьбы применяется для цилиндрического резьбового соединения, а также – при соединении внутренней цилиндрической и наружной конической трубной резьбы.

Параметры данного типа резьбы следующие:

• Обозначение формы профиля – резьба дюймовая (профиль резьбы в форме равнобедренного треугольника с верхним углом 55 градусов)
• Наибольший диаметр трубы для резьбового соединения – 6 дюймов

Для соединения труб диаметром более 6 дюймов следует использовать сварное соединение.

Коническая трубная резьба

Резьба этого типа используется для трубного конического соединения, а также для стыковки внутренней цилиндрической резьбы с наружной конической.

Функцию уплотнения в данном случае использует сама резьба, при этом обязательным является использование герметика.

Двойная коническая резьба

• Резьба дюймового типа с конусностью
• Буквенный индекс резьбы указывает не ее тип (R – наружная резьба и Rc – внутренняя резьба, LH – левая резьба)

Резьба круглая (для санитарно-технической арматуры)

Круглая резьба для сантехнической арматуры применяется там, где необходимо обустройство часто разъемных соединений. Благодаря конструктивным особенностям данный тип резьбы отличается длительным сроком службы и высокой сопротивляемостью к нагрузкам (даже весьма значительным).

Круглая резьба используется в таких элементах как:

Допускается применение данного типа резьбы в элементах, которые работают в загрязненной среде.

Схема круглой резьбы

Резьба NPSM

Данный тип резьбы расшифровывается как National pipe thread и соответствует американскому стандарту трубных резьб NSI/ASME B1.20.1. Резьба NPSM относится к цилиндрическим дюймовым резьбам (профиль резьбы в форме треугольника с углом в 60 градусов) и производится в диапазоне от 1/16 дюйма до 24 дюймов.

Данный тип резьбы не следует путать с резьбой NPT, которая является американским стандартом конической трубной резьбы и используется для обеспечения повышенной надежности соединения труб под высоким давлением.

Естественно, здесь мы рассмотрели лишь наиболее часто встречающиеся типы трубных резьб. Однако и этой информации будет вполне достаточно для тех, кто будет самостоятельно обустраивать трубные соединения. Ну, а чтобы необходимая информация всегда была под рукой, ниже мы приведем нужный каждому мастеру справочный материал.

Круглые метрические соединения

На детали и элементы конструкций из стекла, керамики, металлокерамики и жести нарезаются выемки круглого сечения. Этот тип скручивания выдерживает огромные механические нагрузки на сжатие, разрыв и боковые усилия. Соединение и разъединение деталей проводится без усилий, что позволяет использовать круглую метрическую насечку много раз. Основной ареал использования — вентили, смесители, резьбовые элементы электрических приборов (цоколь ламп, пробок, предохранителей).

Резьба NPSM

Аббревиатурой NPSM обозначается американская цилиндрическая дюймовая нарезка. В продольном разрезе такая выемка в профиле детали выглядит как равносторонний треугольник, то есть, все углы насечки равны 600. Соединение применяется для размеров труб в диапазоне 1/16-24 дюйма. Недостаток: в домашних условиях сделать такую нарезку невозможно.

Примечание

Левая нарезка обозначается группой символов «LH». Дюймовые нарезки классифицируются по классам точности 1-3. Символы «A» и «B» рядом с классом означают наружную или внутреннюю насечку.

Трубное крепление цилиндрической формы

Высокой прочностью и надежностью характеризуется состыковка методом скручивания, хотя этот вариант достаточно прост в использовании. Единственным недостатком является необходимость использования пакли для большей герметизации. Такая ситуация возникает очень редко, когда требуется максимальная прочность соединения.

С помощью трубной резьбы достигается герметичное скручивание не только труб, но и других тонкостенных конструкций, имеющих цилиндрическую форму. В разрезе винтовая насечка имеет вид равнобедренного треугольника, верхний угол которого равен 55. Главный параметр винтовой насечки для цилиндров – условный диаметр

Если при нанесении винтовой насечки во внимание принимается внешний и внутренний диаметр, то условный важен для качественного монтажа сантехники.

Под определением условного диаметра понимается показатель, который определяет пропускную способность трубного изделия. Измеряется данный показатель в дюймах. У каждого условного значения имеется соответствующие параметры внешнего и внутреннего диаметра.

Метод скручивания допускается использовать на трубах, диаметр которых не превышает 6 дюймов. В остальных случаях применяется сварочное оборудование.

Для транспортировки горячей и холодной воды в большинстве случаев используются чугунные трубы с трубной резьбой из стали. Объясняется это качественными характеристиками материала. Чугунные изделия более хрупкие, стальные – более прочные, что способствует повышению качества креплений. Допускается нанесение цилиндрических насечек на трубные изделия, имеющие диаметр от 1/16 до 6 дюймов.

Трубная резьба. Размеры трубной резьбы

ОСНОВНЫЕ ПАРАМЕТРЫ ДЮЙМОВЫХ РЕЗЬБ
(стандарты BSW (Ww), BSF, UNC, UNF)

Вершины и впадины профиля дюймовой резьбы, аналогично метрической , плоско срезаны. Шаг дюймовой резьбы определяется числом ниток (витков) на один дюйм 1″, но у нее угол при вершине равен 55° (резьба Витворта – британский стандарт BSW (Ww) и BSF), угол при вершине равен 60° (американский стандарт UNC и UNF).

Hаpужный диаметp pезьбы измеpяется в дюймах 1″ = 25,4 мм – штpих (“) условное обозначение дюйма. Дюймовая резьба характерезуется числом ниток на один дюйм. По американским стандартам дюймовую резьбу выполняют с крупным (UNC) и мелким (UNF) шагом.
NPSM – американский стандарт на резьбу дюймовую трубную цилиндрическую.
NPT – американский стандарт на резьбу дюймовую коническую.

Стандарты:

ASME/ANSI B1.1 – 2003 Unified Inch Screw Threads, UN & UNR Thread Form
ASME/ANSI B1. 10M – 2004 Unified Miniature Screw Threads
ASME/ANSI B1.15 – 1995 Unified Inch Screw Threads, UNJ Thread Form

АМЕРИКАНСКАЯ ДЮЙМОВАЯ РЕЗЬБА

Основные параметры дюймовой резьбы:

d (D) – наружный диаметр резьбы соответственно болта и гайки;
d p (D p) – средний диаметр резьбы соответственно болта и гайки;
d i (D i) – внутренний диаметр резьбы соответственно болта и гайки;
n – число ниток на дюйм.

Американская резьба с крупным шагом – UNS

Размеры резьбы , дюймы (мм)		D	D p	D i	Размеры резьбы , дюймы (мм)		D	D p	D i
№1 (1,8542)
№2 (2,1844)					1 (25,4)
№3 (2,5146)					1 1/8 (28,58)
№4 (2,8448)					1 1/4 (31,75)
№5 (3,1750)					1 3/8 (34,925)
№6 (3,5052)					1 1/2 (38,10)
№8 (4,1656)					1 3/4 (44,45)
№10 (4,8260)
№12 (5,4864)					2 (50,8)
					2 1/4 (57,15)
1/4 (6,3500)					2 1/2 (63,5)
5/16 (7,9375)					2 3/4 (69,85)
3/8 (9,5250)
7/16 (11,1125)					3 (76,2)
1/2 (12,700)					3 1/4 (82,55)
9/16 (14,2875)					3 1/2 (88,9)
5/8 (15,8750)					3 3/4 (95,25)
3/4 (19,0500)					4 (101,6)
7/8 (22,2250)

Американская резьба с мелким шагом – UNF

Размеры резьбы , дюймы (мм)		D	D p	D i	Размеры резьбы , дюймы (мм)		D	D p	D i
№0 (1,524)					3/8 (9,525)
№1 (1,8542)					7/16 (11,1125)
№2 (2,1844)					1/2 (12,700)
№3 (2,5146)					9/16 (14,2875)
№4 (2,8448)					5/8 (15,875)
№5 (3,1750)					3/4 (19,050)
№6 (3,5052)					7/8 (22,225)
№8 (4,1656)
№10 (4,8260)					1 (25,4)
№12 (5,4864)					1 1/8 (28,58)
					1 1/4 (31,75)
1/4 (6,350)					1 3/8 (34,925)
5/16 (7,9375)					1 1/2 (38,10)

Американская резьба с особо мелким шагом – UNEF

Размеры резьбы , дюймы (мм)		D	D p	D i	Размеры резьбы , дюймы (мм)		D	D p	D i
№12 (5,4864)
					1 (25,4)
1/4 (6,350)					1 1/16 (26,987)
5/16 (7,9375)					1 1/8 (28,58)
3/8 (9,525)					1 3/16 (30,162)
7/16 (11,1125)					1 1/4 (31,75)
1/2 (12,700)					1 5/16 (33,337)
9/16 (14,2875)					1 3/8 (34,925)
5/8 (15,875)					1 7/16 (36,512)
11/16 (17,462)					1 1/2 (38,10)
3/4 (19,050)					1 9/16 (39,687)
13/16 (20,637)					1 5/8 (41,27)
7/8 (22,225)					1 11/16 (42,86)
15/16 (23,812)

Размеры резьб – это наружный диаметр резьбы, выраженный в дробных долях дюйма. Одной из основных характеристик дюймовой винтовой резьбы является количество витков на дюйм длины резьбы (n). Количество витков и шаг резьбы Р связаны соотношением:

Американские стандарты предусматривают две формы резьбы:

Резьба с плоской впадиной, которая обозначается буквами UN;
– резьба с радиусной впадиной, которая обозначается буквами UNR.

Стандартом определены три класса точности резьб. Эти классы обозначаются, как 1А, 2А, 3А, 1В, 2В, 3В. Классы точности 1А, 2А, 3А относятся к наружным резьбам; классы точности 1В, 2В, 3В относятся к внутренним резьбам. Класс точности 1А, 1В является самым грубым и применяется в случаях, когда требуется быстрая и легкая сборка, даже с частично загрязненной и помятой резьбой. Класс точности 2А, 2В является наиболее распространенными и применяется для резьб общего назначения. Класс точности 3А, 3В предъявляет наиболее жесткие требования к резьбам и применяется в случаях, когда требуется обеспечить минимальный зазор в резьбовом соединении.

Обозначение резьбы . Сначала записывается номинальный размер, затем число витков на дюйм резьбы, символы группы резьбы и символ класса точности. Буквы LH в конце записи обозначают левую резьбу. Номинальный размер – это наружный диаметр, определяемый как дробный размер или номер резьбы, или их десятичный эквивалент.
Например: 1/4 – 20UNS – 2A или 0,250 – 20UNC – 2A

БРИТАНСКИЙ СТАНДАРТ ДЮЙМОВЫХ РЕЗЬБ
(BSW (Ww) и BSF)

Обозн. резьбы	BSP размер in	шаг резьбы		наибольший диаметр		наименьший диаметр		A/F мм	длина мм		трубы				диаметр отверстия под резьбу (для сверла) мм
		in (TPI)	мм	мм	in	мм	in				DN мм	OD мм	OD in	толщина мм	BSP.PL (Rp)	BSP.F (G)
-1	1 / 16	28	0,907	7,723	0,304	6,561	0,2583		4±0,9						6,60	6,80
-2	1 / 8	28	0,907	9,728	0,383	8,565	0,3372	15	4±0,9		6	10,2	0,40	2	8,60	8,80
-4	1 / 4	19	1,337	13,157	0,518	11,445	0,4506	19	6±1,3		8	13,5	0,53	2,3	11,50	11,80
-6	3 / 8	19	1,337	16,662	0,656	14,950	0,5886	22/23	6,4±1,3		10	17,2	0,68	2,3	15,00	15,25
-8	1 / 2	14	1,814	20,955	0,825	18,633	0,7336	27	8,2±1,8		15	21,3	0,84	2,6	18,75	19,00
-10	5 / 8	14	1,814	22,911	0,902	20,589	0,8106				16			2,6	–	21,00
-12	3 / 4	14	1,814	26,441	1,041	24,120	0,9496	32	9,5±1,8		20	26,9	1,06	2,6	24,25	24,50
-16	1	11	2,309	33,249	1,309	30,292	1,1926	43	10,4±2,3		25	33,7	1,33	3,2	30,40	30,75
-20	1 1 / 4	11	2,309	41,910	1,650	38,953	1,5336	53	12,7±2,3		32	42,4	1,67	3,2	39,00	39,50
-24	1 1 / 2	11	2,309	47,803	1,882	44,846	1,7656	57	12,7±2,3		40	48,3	1,90	3,2	45,00	45,00
-32	2	11	2,309	59,614	2,347	56,657	2,2306	70	15,9±2,3		50	60,3	2,37	3,6	56,75	57,00
-40	2 1 / 2	11	2,309	75,184	2,960	72,227	2,8436		17,5±3,5		65	76,1	3,00	3,6
-48	3	11	2,309	87,884	3,460	84,927	3,3436		20,6±3,5		80	88,9	3,50	4
-64	4	11	2,309	113,030	4,450	110,073	4,3336		25,5±3,5		100	114,3	4,50	4,5
-80	5	11	2,309	138,430	5,450	135,472	5,3335		28,6±3,5		125	139,7	5,50	5
-96	6	11	2,309	163,830	6,450	160,872	6,3335		28,6±3,5		150	165,1	6,50	5

Похожие документы:

ГОСТ 3469-91 – Микроскопы. Резьба для объективов. Размеры
ГОСТ 4608-81 – Резьба метрическая. Посадки с натягом
ГОСТ 5359-77 – Резьба окулярная для оптических приборов. Профиль и размеры
ГОСТ 6042-83 – Резьба Эдисона круглая. Профили, размеры и предельные размеры
ГОСТ 6111-52 – Резьба коническая дюймовая с углом профиля 60 градусов
ГОСТ 6211-81 – Резьба трубная коническая
ГОСТ 6357-81 – Резьба трубная цилиндрическая
ГОСТ 8762-75 – Резьба круглая диаметром 40 мм для противогазов и калибры к ней. Основные размеры
ГОСТ 9000-81 – Резьба метрическая для диаметров менее 1 мм. Допуски
ГОСТ 9484-81 – Резьба трапецеидальная. Профили
ГОСТ 9562-81 – Резьба трапецеидальная однозаходная. Допуски
ГОСТ 9909-81 – Резьба коническая вентилей и баллонов для газов
ГОСТ 10177-82 – Резьба упорная. Профиль и основные размеры
ГОСТ 11708-82 – Резьба. Термины и определения
ГОСТ 11709-81 – Резьба метрическая для деталей из пластмасс
ГОСТ 13535-87 – Резьба упорная усиленная 45 градусов
ГОСТ 13536-68 – Резьба круглая для санитарно-технической арматуры. Профиль, основные размеры, допуски
ГОСТ 16093-2004 – Резьба метрическая. Допуски. Посадки с зазором
ГОСТ 16967-81 – Резьба метрическая для приборостроения. Диаметры и шаги
ГОСТ 24737-81 – Резьба трапецеидальная однозаходная. Основные размеры
ГОСТ 24739-81 – Резьба трапецеидальная многозаходная
ГОСТ 25096-82 – Резьба упорная. Допуски
ГОСТ 25229-82 – Резьба метрическая коническая
ГОСТ 28487-90 – Резьба коническая замковая для элементов бурильных колонн. Профиль. Размеры. Допуски

Такие параметры, как качество трубной резьбы, ее соответствие оси трубы играют ключевую роль в установке водопроводных и отопительных систем. В некоторых случаях применяется нарезание плашкой своими руками. Нужно сказать, что данная работа трудна, неэффективна и отбирает много времени. Лучше производить нарезание резцом посредством токарного станка.

Общая информация о резьбе

Трубная резьба – это выступы и впадины с одинаковым сечением, равномерно размещенные на поверхности цилиндрической или конической формы (к примеру, гайки, винты, болты). Располагаются они по винтовой линии с одинаковым шагом.

В быту обычно используются детали с цилиндрической резьбой. Однако есть и иные ее виды. Есть два определяющих параметра метрической резьбы: шаг и диаметр. Дюймовая резьба носит такое название, так как ее определяющими характеристиками является диаметр, выражающийся в дюймах или долях дюйма. Также важным параметром в этом случае считается число витков, расположенных на длине дюйма. Размер в дюймах обозначает просвет в элементе, наружный же диаметр детали имеет большие размеры.

Таблица резьбы трубы по ГОСТу

Важно: Один дюйм равняется 2,54 см. Есть также еще одна единица измерения – трубной дюйм. Равен он 33, 249 мм. Что собой представляет данная дюймовая единица измерения? Вывели ее так: к величине в дюймах добавили величину, характеризующую толщину обеих стенок трубы.

Существует два вида труб, параметром для классификации которых служит трубной дюйм:

• Изделие с наружным диаметром 33, 249 мм;
• Изделие с наружным диаметром 21,25 мм.

Дюймовая резьба – это совокупность параметров, необходимых для соединения труб, фитингов и иных деталей. От метрической, помимо всего прочего, она отличается такими особенностями, как:

• Заостренные гребни-впадины;
• Закругленные вершины возвышенностей.

Размеры

В бытовых условиях чаще всего можно встретить трубы со следующими параметрами и размерами, определяемыми ГОСТ:

• Резьба 14 ниток на 1 дюйм. При этом шаг равняется 1,814 мм. Диаметр может составлять ½ или ¾;
• 11 ниток на 1 дюйм. При этом шаг равняется 2,309 мм. Диаметр может составлять 1, 1 ¼, 1 1/2, 2.

Дюймовая резьба выполняется только на трубопроводах, размеры которых не превышают 6″. Если параметры трубы больше, монтируется в систему она посредством сварочных работ. Ее обозначения по ГОСТ: G (значение прохода элементов, обозначенное в дюймах), А, В (степень точности диаметров).

Для выбора труб с дюймовой нарезкой требуется знание множества параметров. Для этой цели существует ряд таблиц, в которых указаны все важные значения. Существуют таблицы, из которых можно узнать шаги и их соотношение с нитками на один дюйм. Так вы сможете быстро и просто ознакомиться со всей необходимой информацией. Все нужные таблицы вы найдете на нашем сайте. Они помогут в работе с трубами не только любителям, но и профессионалам.

Крепеж с помощью резьбы известен еще со времен античности. Ученые до сих пор находят остатки деталей, внешне напоминающих современные винты и гайки. Но наибольшее распространение резьба получила во времена промышленной революции 18-го века. Первоначально распространению разъемного резьбового соединения мешало отсутствие стандартизации, что лишало возможности обеспечения взаимозаменяемости изделий. Решил данную проблему талантливый английский инженер Чарльз Витворт. Он разработал единую систему размеров и обозначения, использовав для этого английский дюйм. Так появилась на свет дюймовая резьба. А все размеры занесены в таблицу по ГОСТ.

Параметры

Дюймовая резьба представляет собой разъемное соединение треугольного профиля, угол вершин которых равен 55 градусам. Ее единица измерения – дюймы. Стоит отметить сразу, что в России использование дюймовой резьбы при проектировании новых изделий запрещено. Ее применение разрешается только в случае изготовления запасных частей оборудования, на которые уже ранее была изготовлена дюймовая резьба. Помимо этого, разрешается воспользоваться данной резьбой в качестве трубного соединения и при изготовлении уплотняющих гидравлических элементов.

Дюймовая, как и любая другая, характеризуется следующими основными параметрами:

• Наружный диаметр – расстояние между вершинами витков, расположенных на противоположных сторонах резьбы. Чем больше величина этого параметра, тем большую осевую нагрузку может выдержать резьба. Обратной стороной медали является ухудшение герметичности, связанное с накоплением погрешностей при нарезке резьбы.
• Номинальный (средний) диаметр – окружность, вписанная в профиль резьбы, диаметр которой зависит от шага, и занимает промежуточное положение между внутренним и наружным диаметром. Данный параметр в обычных условиях тяжело измерить, и для его определения существует справочная таблица по резьбам.
• Внутренний диаметр – диаметр окружности, вписанной по впадинам профиля резьбы.
• Шаг – расстояние между соседними гребешками резьбового соединения. Данный параметр измеряется в количестве витков на дюйм. Величина шага характеризует значение и распределение напряжения между витками дюймовых резьб. Конструкторы в своей практике увеличивают шаг при воздействии на резьбу больших механических нагрузок. Если же к резьбе предъявляются требования по сохранению герметичности, то шаг уменьшается.
• Угол подъема витков – угол между боковыми сторонами профиля витков. Первоначально его значение для всех видов дюймовых резьб составлял 55 градусов. Но сейчас все больше и больше встречаются дюймовые резьбы с углом профиля 60 градусов.

Разновидности дюймовых резьб

Существует множество видов резьбовых соединений, размерностью которых являются дюймы, но среди них в России выделяют следующие основные виды:

• Трубная цилиндрическая
• Трубная коническая

Каждая категории обладает своими особенностями. Цилиндрическая трубная резьба регулируется ГОСТом 6357-81. Размеры резьбы стандартизированы и занесены в специальную таблицу. Данные дюймовые резьбы, в первую очередь, отличаются более мелким шагом, что означает меньшее количество витков на один дюйм.

Таблица. Трубная цилиндрическая резьба. ГОСТ 6357-81.

Обозначение резьбы		Число шагов z на длине 25,4 мм	Шаг P	Диаметр резьбы			Рабочая высота профиля H 1	Радиус закругления R	H	H/6
1-й ряд	2-й ряд			наружный d = D	средний d 2 = D 2	внут-ренний d 1 = D 1
1/16″ 1/8″	–	28	0,907	7,723	7,142	6,561	0,580777	0,124557	0,871165	0,145194
				9,728	9,147	8,566
1/4″ 3/8″	–	19	1,337	13,157	12,301	11,445	0,856117	0,183603	1,284176	0,214029
				16,662	15,806	14,950
1/2″	5/8″	14	1,814	20,955	19,793	18,631	1,161553	0,249115	1,742331	0,290389
				22,911	21,749	20,587
				26,441	25,279	24,117
				30,201	29,039	27,877
1″	1 1/8″ 1 3/4″	11	2,309	33,249	31,770	30,291	1,478515	0,317093	2,217774	0,369629
				37,897	36,418	34,939
				41,910	40,431	38,952
				44,323	42,844	41,365
				47,803	46,324	44,845
				53,746	52,267	50,788
				59,614	58,135	56,656
2 1/2″ 3 1/2″	2 1/4″ 3 3/4″			65,710	64,231	62,752
				75,184	73,705	72,226
				81,534	80,055	78,576
				87,884	86,405	84,926
				93,980	92,501	91,022
				100,330	98,851	97.372
				106,680	105,201	103,722
4″	4 1/2″ 5 1/2″			113,030	111,551	110.072
				125,730	124,251	122,772
				138,430	136,951	135,472
				151,130	149,651	148,172
				163,830	162,351	160,872
При выборе размеров резьб 1-й ряд следует предпочитать 2-му.

Вторым ее отличием является более скругленный профиль. Он способствует более плотному контакту витков друг к другу, что уменьшает вероятность образования течи при транспортировке жидкости через данное резьбовое соединение.

Нарезку трубной цилиндрической резьбы производят на трубах, диаметр которых не превышает 6 единиц дюйма. При величине труб свыше данного размера требуется применение высокоточного оборудования, что повышает производственные издержки. В этом случае эффективнее как с технологической, так и с финансовой точки зрения произвести крепеж труб методом сварки.

Трубная коническая резьба представлена ГОСТом 6211-81. Таблица размеров, пределы отклонений и величина нагрузок описаны данным стандартом. По типу профиля витков коническая резьба схожа с дюймовой, но имеет 2 довольно важных отличия.

Трубная коническая резьба. ГОСТ 6211-81.

Обозна-чение размера резьбы	Шаг P	Число шагов на длине 25,4 мм	H	H 1	C	R	Диаметры резьбы в основной плоскости			Длина резьбы
							d = D	d 2 = D 2	d 1 = D 1	l 1	l 2
1/16″	0,907	28	0,870935	0,580777	0,145079	0,124511	7,723	7,142	6,561	6,5	4,0
1/8″							9,728	9,147	8,566
1/4″	1,337	19	1,283837	0,856117	0,213860	0,183541	13,157	12,301	11,445	9,7	6,0
3/8″							16,662	15,806	14,950	10,1	6,4
1/2″	1,814	14	1,741870	1,161553	0,290158	0,249022	20,955	19,793	18,631	13,2	8,2
3/4″							26,441	25,279	24,117	14,5	9,5
1″	2,309	11	2,217187	1,478515	0,369336	0,316975	33,249	31,770	30,291	16,8	10,4
1 1/4″							41,910	40,431	38,952	19,1	12,7
1 1/2″							47,803	46,324	44,845
2″							59,614	58,135	56,656	23,4	15,9
2 1/2″							75,184	73,705	72,226	26,7	17,5
3″							87,884	86,405	84,926	29,8	20,6
3 1/2″							100,330	98,851	97,372	31,4	22,2
4″							113,030	111,551	110,072	35,8	25,4
5″							138,430	136,951	135,472	40,1	28,6
6″							163,830	162,351	160,872

Прежде всего это то, что существует два типа углов профиля: 55 и 60 градусов. Второе различие – резьба нарезается по конусу, благодаря чему конические резьбы обладают таким качеством как самоуплотняемость (таблица со значениями конусности указана в справочной литературе). Поэтому крепежные соединения с помощью них не требуют использования дополнительных уплотняющих элементов: льняная нить, пряжа с суриком и прочее.

Маркировка и классы точности

Существует 3 класса точности резьбы: первая (самая грубая), вторая и третья (наиболее точная). Выбор того или иного класса зависит от 2-х факторов: размеры диаметра резьбы, взятого из таблицы, давления жидкости в трубопроводе. Чем выше класс резьбы, тем большее давление жидкости она сможет выдержать.

Размеры проверяют на соответствие определенному классу точности с помощью специальных калибров. Этот способ позволяет наиболее достоверно определить соответствие резьбой требуемых размеров, но он более трудоемкий. Такой метод эффективен в условиях многосерийного производства деталей, требующих наличие высокой точности. Когда серийность не столь велика и к точности не предъявляется повышенных требований, размеры резьб контролируются следующим образом:

• Размеры наружного диаметра измеряют с помощью штангенциркуля, микрометра и других механических измерительных приборов. Затем показания сверяют со справочной таблицей.
• Размеры шага определяют прикладыванием специальных гребенок, например дюймовый резьбомер. Затем полученное количество витков на дюйм соотносят со значением таблицы размеров дюймовой резьбы. Самый простой способ измерить шаг резьбы – взять линейку, отметить на ней 25,4 миллиметра и посчитать сколько витков входит в данный отрезок. Сразу отметим, что это способ наиболее грубый и не подходит для измерения резьбы с третьим и вторым классом точности.

Обозначение дюймовой резьбы в технической документации разберем на примере:

Буква «G» означает, что резьба трубная цилиндрическая. Коническая трубная согласно Российским стандартам обознается буквой «К».

Цифра «2» указывает на размер наружного диаметра. Единицей измерения являются дюймы. Размеры резьбы и их варианты полностью регламентированы ГОСТами и занесены в специальные таблицы.

Буквы «LH» показывают, что резьба имеет левое направление завинчивания. Отсутствие данного обозначения указывает на правое направление.

Цифра «2» характеризует класс точности. Таблица пределов отклонений указана в ГОСТе.Цифра «40» – это размер, характеризующий длину завинчивания.

Изготовление резьбы

Для получения дюймовой нарезки применяют 2 основных способа:

• Накатка;
• Нарезка.

Накатанные изготавливают с помощью специальных резьбонакатных роликов, профиль которых повторяет контур резьбы. Заготовку устанавливают между роликами, и витки резьбы накатываются в соответствии требуемым размерам.

Резьба, изготовленная данным способом, отличается более высокими механическими характеристиками по причине более плавного распределения волн напряжения между витками. Также накатка обладает высокой производительностью, что позволило ей найти обширное применение в массовом производстве.

Минусом метода накатывания является сложность изготовления роликов. Точность их должна быть на высоком уровне. В противном случае гарантировать требуемые размеры резьбы весьма затруднительно. Второй момент – материал роликов. Он должен обладать повышенными механическими свойствами. Обычно для этого применяют высоколегированные штампованные стали. Все это делает способ накатки весьма затратным с финансовой точки зрения.

Нарезанные резьбы более просты в изготовлении, но по механическим свойствам, особенно по пределу выносливости, заметно уступают накатанным. Связано это с наличием более острых кромок профиля и, соответственно, более высокого значения коэффициента напряжения.

Изделие нарезают двумя способами:

• Вручную.
• Используя токарный станок.

При ручной резке используют метчик (для внутренней р.) и плашку (для наружной). Трубу зажимают. На ее конец одевается и навинчивается один из указанных типов подручного инструмента в зависимости от типа резьбы. Осуществляют резку. Для повышения чистоты и точности данный процесс повторяют.

На токарном станке алгоритм действий достаточно схожий. Только трубы зажимают не в тиски, а в патроне станка. Далее подводится резец, включается резьбовая подача и станок начинает процесс изготовления. Данный способ более эффективный по сравнению с ручной резкой, но требует от токаря определенной квалификации.

В настоящей статье я хочу не только привести сухие факты, о размерах дюймовой трубной резьбы с ссылками на стандарты и ГОСТы, но довести до читателя интерсный факт об особенностях обозначения последней.

Так, кто уже сталкивался с трубными резьбами не раз удивлялся несоответсвию наружного диаметра резьбы и ее обозначению. К примеру резьба 1/2 дюйма имеет наружный диаметр 20,95 мм, хотя по логике с метрическими резьбами должна быть 12,7 мм. Все дело в том, что в дюймовой резьбе фактически указывают проходное отверстие трубы, а не наружный диаметр резьбы. При этом, добавляя к размеру отверстия стенки трубы мы и получаем завышенный наружный диаметр к которому привыкли в обозначениях метрических резьб. Условно так называемый трубный дюйм составляет 33,249 мм, то есть 25,4 + 3,92+ 3,92 (где 25,4 проход, 3,92 – стенки трубы). Стенки трубы принимаются исходя из рабочего давления для резьбы. В зависимости от диаметра трубы также соответственно увеличиваются, так как труба с большим диаметром должна иметь более толстые стенки, чем труба с меньшим диматером на одно и то же рабочее давление.

Трубные резьбы делятся на следующие:

Резьба трубная цилиндрическая

Это дюймовая резьба основанная на резьбе BSW (British Standard Whitworth) и соответствует резьбе BSP (British standard pipe thread), имеет четыре значения шагов 28,19,14,11 ниток на дюйм. Нарезается на трубах до размера 6″, трубы свыше 6″ свариваются.

Угол профиля при вершине 55°, теоретическая высота профиля Н=0,960491Р.

Стандарты:
ГОСТ 6357-81 – Основные нормы взаимозаменяемости.
Резьба трубная цилиндрическая. ISO R228, EN 10226, DIN 259, BS 2779, JIS B 0202.

Условное обозначение: буква G, числовое значение условного прохода трубы в дюймах (inch), класс точности среднего диаметра (А, В), и буквы LH для левой резьбы. Например, резьба с номинальным диаметром 1 1/4″, класс точности А – обозначается как G1 1/4-A. Еще раз намопним, что следует иметь в виду, что номинальный размер резьбы соответствует просвету трубы в дюймах. Наружный диаметр трубы находится в некоторой пропорции с этим размером и больше соответственно на толщину стенок трубы.

Обозначение размера резьбы трубной цилиндрической (G), шаги и номинальные значения наружного, среднего и внутреннего диаметров резьбы, мм

Обозначение размера резьбы		Шаг Р	Диаметры резьбы
Ряд 1	Ряд 2		d=D	d 2 =D 2	d 1 =D 1
1/16″		0,907	7,723	7,142	6,561
1/8″			9,728	9,147	8,566
1/4″		1,337	13,157	12,301	11,445
3/8″			16,662	15,806	14,950
1/2″		1,814	20,955	19,793	18,631
	5/8″		22,911	21,749	20,587
3/4″			26,441	25,279	24,117
	7/8″		30,201	29,0З9	27,877
1″		2,309	33,249	31,770	30,291
	1⅛”		37,897	36,418	34,939
1¼”			41,910	40,431	38,952
	1⅜”		44,323	42,844	41,365
1½”			47,803	46,324	44,845
	1¾”		53,746	52,267	50,788
2″			59,614	58,135	56,656
	2¼”		65,710	64,231	62,762
2½”			75,184	73,705	72,226
	2¾”		81,534	80,055	78,576
3″			87,884	86,405	84,926
	3¼”		93,980	92,501	91,022
3½”			100,330	98,851	97,372
	3¾”		106,680	105,201	103,722
4″			113,030	111,551	110,072
	4½”		125,730	124,251	122,772
5″			138,430	136,951	135,472
	5½”		151,130	148,651	148,172
6″			163,830	162,351	160,872

Казалось бы что в трубах сложного? Соединяй и крути… Но, если вы не сантехник и не инженер с профильным образованием, то обязательно возникнут вопросы за ответами на которые придется идти куда глаза глядят. А глядят они скорее всего первым делом в интернет)

Ранее мы уже говорили о диаметрах металлических труб в этом материале . Сегодня же попробуем внести ясность в резьбовые соединения труб различного назначения. Мы постарались не загромождать статью определениями. Базовую терминологию содержит ГОСТ 11708-82 с которым каждый может ознакомиться самостоятельно.

Трубная цилиндрическая резьба. ГОСТ 6357 – 81

Направление: Левая

Класс точности: Класс А (повышенный), Класс В (нормальный)

Почему в дюймах?

Дюймовый размер пришел к нам от западных коллег, поскольку требования действующего на постсоветском пространстве ГОСТ а сформулированы на базе резьбы BSW (British Standard Whitworth или резьба Витворта). Джозеф Витворт (1803 – 1887) инженер-конструктор и изобретатель в далеком 1841 году продемонстрировал одноименный винтовой профиль для разъемных соединений и позиционировал его как универсальный, надежный и удобный стандарт.

Данный тип резьбы используется как в самих трубах так и элементах трубных соединений: контргайках, муфтах, угольниках, тройниках (см. картинку выше ). В сечении профиля мы видим равнобедренный треугольник с углом 55 градусов и закруглениями на вершинах и впадинах контура, которые выполняются для высокой герметичности соединения.

Нарезка резьбового соединения осуществляется на размерах до 6”. Все трубы большего размера для надежности соединения и предотвращения разрыва фиксируют сваркой.

Условное обозначение в международном стандарте

Международная: G

Япония: PF

Великобритания: BSPP

Указывается буква G и диаметр проходного отверстия (внутр. Ø) трубы в дюймах. Наружный диаметр непосредственно резьбы в обозначении не присутствует.

Пример:

G 1/2 – резьба трубная цилиндрическая наружная, внутренний Ø трубы 1/2″”. Наружный диаметр трубы составит 20,995 мм, кол-во шагов на длине 25,4 мм будет равно 14.

Также может быть обозначен класс точности (А,В) и направление витков (LH).

Например:

G 1 ½ – В – резьба трубная цилиндрическая, внутренний Ø 1 ½ дюйма, класс точности В.

G1 ½ LH- В – резьба трубная цилиндрическая, внутренний Ø 1 ½ дюйма, класс точности В, левая.

Длина свинчивания обозначается последней в мм: G 1 ½ -В-40 .

Для внутренней трубной цилиндрической резьбы будет обозначен только Ø трубы для которой предназначено отверстие.

Таблица размеров трубной цилиндрической резьбы

Размер резьбы		Шаг резьбы, мм	Число ниток на дюйм	Диаметры резьбы

Как определить шаг дюймовой резьбы

Привожу для вас картинку из англоязычного интернета, которая наглядно демонстрирует методику. Трубная резьба характеризуется не размером между вершинами профиля, а количеством витков на 1 дюйм вдоль оси резьбы. В помощь обычная рулетка или линейка. Прикладываем, отмеряем один дюйм (25,4мм) и считаем визуально число шагов.

На картинке с примером (см. выше ) threads – с английского это буквально “нитки резьбы”. В данном случае их 18 шт. на один дюйм.

Ещё проще, если в вашем ящике с инструментом завалялся резьбомер для дюймовой резьбы. Измерения проводить очень удобно, но необходимо помнить, что дюмовые резьбы могут отличаться по углу вершины 55° и 60°.

Конические трубные резьбы

рисунок трубные конические резьбы

Коническая трубная резьба ГОСТ 6211-81 (1-й типоразмер)

Единица измерения параметров: Дюйм

Соответствует закругленному профи-лю трубной цилиндрической резьбы с углом 55°. См. верхнюю часть (I) трехмерного изображения “рисунок трубные конические резьбы”.

Условное обозначение

Международная: R

Япония: PT

Великобритания: BSPT

Указывается буква R и номинальный диаметр Dy. Обозначение R означает наружный вид резьбы, Rc внутренний, Rp внутренний цилиндрический. По аналогии с цилиндрической трубной резьбой для левой резьбы используется LH.

Примеры:

R1 ½ – наружная трубная коническая резьба, номинальный диаметр Dy = 1 ½ дюйма.

R1 ½ LH – наружная трубная коническая резьба, номинальный диаметр Dy = 1 ½ дюйма, левая.

Коническая дюймовая резьба ГОСТ 6111 – 52 (2-й типоразмер)

Единица измерения параметров: Дюйм

Имеет угол профиля 60°. См. нижнюю часть (II) трехмерного изображения “рисунок трубные конические резьбы”. Применяется в трубопроводах (топливных, водяных, воздушных) машин и станков с относительно невысоким давлением. Использование данного типа соединения предполагает герметичность и стопорение резьбы без дополнительных специальных средств (льняных нитей, пряжи с суриком).

Условное обозначение

Пример:K ½ ГОСТ 6111 – 52

Расшифровывается как: резьба коническая дюймовая с наружным и внутренним диаметром в основной плоскости примерно равным наружному и внутреннему Ø трубной цилиндрической резьбы G ½

Таблица основных параметров конической дюймовой резьбы

Обозначение размера резьбы (d,дюймы)	Число ниток на 1″ n	Шаг резьбы S, мм	Длина резьбы, мм		Наружный диаметр резьбы в основной плоскости d, мм
			Рабочая l1	От торца трубы до основной плоскости l2
1/16	27	0,941	6,5	4,064	7,895
1/8	27	0,941	7,0	4,572	10,272
1/4	18	1,411	9,5	5,080	13,572
3/8	18	1,411	10,5	6,096	17,055
1/2	14	1,814	13,5	8,128	21 793
3/4	14	1,814	14,0	8,611	26,568
1	11 1/2	2,209	17,5	10,160	33,228
1 1/4	11 1/2	2,209	18,0	10,668	41,985
1 1/2	11 1/2	2,209	18,5	10,668	48,054
2	11 1/2	2,209	19,0	11,074	60,092

Метрическая коническая резьба. ГОСТ 25229 – 82

Единица измерения параметров: мм

Изготавливается на поверхностях с конусностью 1:16

Используется при соединении трубопроводов. Угол при вершине витка равен 60°. Основная плоскость смещена относительно торца (см. рис выше ).

Условное обозначение

За буквами МК идет указание диаметра в основной плоскости и шаг резьбы в мм: МК 30х2

Таблица размеров метрической конической резьбы

Диаметр d резьбы для ряда		Шаг Р	Диаметр резьбы в основной плоскости
1	2		d = D	d2=D2	d1=D1	l	l1	l2
6	—	1	6,000	5,350	4,917	8	2,5	3
8	—		8,000	7,350	6,917
10	—		10,000	9,350	8,917
12	—	1,5	12,000	11,026	10,376	11	3,5	4
—	14		14,000	13,026	12,376
16	—		16,000	15,026	14,376
—	18		18,000	17,026	16,376
20	—		20,000	19,026	18,376
—	22		22,000	21,026	20,376
24	—		24,000	23,026	22,376
—	27	2	27,000	25,701	24,835	16	5	6
30	—		30,000	28,701	27,835
—	33		33,000	31,701	30,835
36	—		36,000	34,701	33,835

Характеристика цилиндрической трубной/дюймовой резьбы относительно метрической

Основные характеристики “дюймовой” и “трубной” цилиндрических резьб по отношению к “метрической” резьбе для основных размеров.

Номинальный диаметр резьбы в дм	Дюймовая резьба			Трубная резьба
	наружный диаметр, в мм		число ниток на 1″	наружный диаметр, в мм		число ниток на 1″

Размеры стандартной конической трубной резьбы по ASME

Размеры стандартной конической трубной резьбы по ASMEadminchi12019-06-10T14: 43: 02-05: 00

РАЗМЕРЫ РЕЗЬБЫ СТАНДАРТНОЙ КОНУСНОЙ ТРУБЫ ASME

99

1,2

99

1,2 6828

0

-1

9002,7

0

62 1.016

9002

Номинальный размер Труба	Внешний Диаметр трубы D	Количество резьб на дюйм	Шаг Диаметр в начале Наружная резьба E 0	Длина 2 из Эффективная Резьба, Внешняя L 2	Лак Резьба V	Ручное соединение		Длина гаечного ключа для Внутренняя резьба		Всего Номинал Помолвка 5 L 1 + L 3
						Диам. 3 E 1	Длина 4 L 1	Диаметр E 3	Длина L 3
1/8	.405	27	.36351	.2639	.1285	.37360	.1615	.35656	.1111	.2726
1/4	.540	5 . 47739	.4018	.1928	.49163	.2278	.46697	.1667	.3945
3/8	.675	18	.61201	.4078	.1928	.6270 900 240	.60160	.1667	.4067
1/2	.840	14	.75843	.5337	.2478	.77843	.320	.74504	.2143	3 . / 4	1.050	14	.96768	.5457	.2478	.98887	.339	.	.2143	.5533
1	1,315	11-1 / 2	.3017	1.23863	.400	1.19733	.2609	.6609
1.660	11-1 / 2	1.55713	.7068	. 3017	1.58338	.420	1.540299 .420	1.540299 .	.6809
1-1 / 2	1.900	11-1 / 2	1.79609	.7235	.3017	1,82234	.420	1.77978	.2609	.6809
2				2.26902	.7565	.3017	2.29627	.436	2.25272	.2609	.6969
2-1 / 2	2,875	8	2,71953	1,1375	1,1375	.682	2.70391	.2500	.9320
3	3.500	8	34052	1.2500	.4337	3.38850	.766	3.32500	.2500	6	.2500	62 1.016 0	4.000	8	3.83750	1.2500	.4337	3.88881	.821	3.82188	.2500	1.071
4	4.500	8	4.33438 000	4.33438 000 4.33438 000	4.38712	.844	4.31875	.2500	1.094
5	5.563	8	5,39073	1,4063	.4337	5,44929	.937	5,3167511 000 5,3167511 000
6	6.625	8	6.44609	1.5125	.4337	6.50597	.958	6.43047	.2500	1.208
8	8.6999		8.699	1,7125	.4337	8,50003	1,063	8,41797	.2500	1,313

Размеры указаны в дюймах (метрическая система не предусмотрена).
¹ Основные размеры трубной конической резьбы ASME указаны в дюймах с точностью до четырех или пяти десятичных знаков. Хотя это подразумевает более высокую степень точности, чем это подразумевает более высокую степень точности, чем обычно достигается, эти размеры являются основой калибровочных размеров и выражаются таким образом с целью устранения ошибок в расчетах

² Также длина заглушки измерять.

³ Также делительный диаметр на измерительной выемке (плоскость ручного прилегания).

⁴ Также длина тонкого кольцевого калибра и длина от измерительной выемки до малого конца калибра.

⁵ Приведенные размеры не допускают изменений в нарезании резьбы или нарезания резьбы. Стандартный допуск при калибровке составляет плюс или минус одна резьба как на наружной, так и на внутренней резьбе.

Приведенная выше информация взята из Американского национального института стандартов, Inc. для трубной резьбы, ASME B1.20.1. Метрическая версия недоступна.

Американские и международные стандарты резьбовых соединений – Блог Dwyer Instruments

Резьбовые соединения

Резьбовые соединения часто называют технологическим соединением типа . Согласно спецификациям продукции Dwyer, этот тип соединения обычно имеет вид NPT (национальная трубная резьба), которая является стандартной американской резьбой. Эти соединения позволяют устанавливать изделия непосредственно в трубопровод или с помощью резьбовых фитингов.

Для резьбовых соединений существует два распространенных типа: (1.) прямая или параллельная резьба и (2.) коническая резьба. В качестве крепежных соединений лучше всего использовать прямую или параллельную резьбу, поскольку они не имеют герметичного уплотнения. Стандарт США для прямой резьбы – NPS, National Pipe Straight. ISO 228-1 – это международный стандарт для параллельной резьбы.

Соединение с прямой резьбой

Коническая резьба затягивается для создания уплотнения для жидкости под более высоким давлением. Боковые поверхности прижимаются друг к другу из-за сужения резьбы при присоединении фитингов.Необходимо использовать герметик или герметизирующую ленту, чтобы обеспечить герметичное уплотнение и облегчить разборку. Герметичность уплотнения является причиной того, что в большинстве технологических приборов используются конические резьбовые соединения.

Соединение с конической резьбой

Стандарт для конической резьбы в США – NPT или национальная трубная резьба. Спецификации NPT определены в ANSI / ASME B1.20.1. Конусность для всех резьб NPT составляет 1/16 дюйма на дюйм, измеренная по изменению диаметра трубной резьбы на расстоянии.Они могут называться MNPT или NPT (M) для наружных (внешних) соединений и FNPT или NPT (F) для внутренних (внутренних) соединений.

Коническая NPT

Международный стандарт для конической резьбы – это EN 10226-2 и ISO 7-1, которые аналогичны немецкому DIN 2999, британскому BS 21 и японскому JIS B0203. Британский стандарт BS 21 обычно упоминается с описанием BSPT, British Standard Pipe Thread. Многие продукты Dwyer также доступны в соединениях BSPT, пожалуйста, проконсультируйтесь с нами о наличии.

Конические калибры ISOThread

Хотя резьбы ISO и NPT могут выглядеть одинаково, их нельзя использовать вместе, так как они имеют разные углы конуса, основание и гребень, резьбу на дюйм и шаг, что приведет к образованию негерметичных фитингов. Калибры резьбы, такие как заглушки для фитингов с внутренней резьбой и кольца для фитингов с наружной резьбой, можно использовать для проверки соединений на соответствие стандартам и обеспечения надлежащей посадки и герметичности.

Направляющие размера резьбы

NPT – выбор правильного размера резьбы

Национальная трубная резьба

– это стандартная резьба, используемая на сантехнической арматуре в Северной Америке (но не в большинстве остальных стран мира).

---

– Загрузите наш шаблон размера резьбы NPT здесь –

---

Номинальный размер относится не к внешней стороне трубы и даже не к внешней стороне резьбы, а к ее внутреннему отверстию – внутренней части трубы, по которой течет жидкость. Это имеет смысл при подборе размеров труб по расходу, но это сбивает с толку при измерении запасных частей.

Ниже приводится сводка стандартных размеров резьбы NPT, используемых с чугунными радиаторами, и их соответствующих фактических наружных диаметров.Фактический внешний диаметр – это то, что вы можете измерить, глядя на штуцер клапана, втулку или отверстие в радиаторе.

Номинальный размер трубы (NPT)	Резьбы на дюйм	Фактический внешний диаметр , OD
		дюймов	мм
1 ⁄ 8 “	27	0,405	10,3
1 ⁄ 4 “	18	0.540	13,7
3 ⁄ 8 “	18	0,675	17,1
1 ⁄ 2 “	14	0,840	21,3
3 ⁄ 4 “	14	1.050	26,7
1 “	11- 1 ⁄ 2	1,315	33,4
1- 1 ⁄ 4 “	11- 1 ⁄ 2	1.660	42,2
1- 1 ⁄ 2	11- 1 ⁄ 2	1.900	48,3
2 “	11- 1 ⁄ 2	2,375	60,3
2- 1 ⁄ 2 “	8	2,875	73,0

Первый раз справа

Мы сделали удобный PDF-файл, который вы можете распечатать дома и использовать в качестве калибра при измерении резьбы.Загрузите наш шаблон размера резьбы NPT, распечатайте его на бумаге US Letter в масштабе 100% и следуйте инструкциям. Он включает в себя как круги, размер которых соответствует разной резьбе NPT, так и удобную отрезную рулетку, которая оборачивается вокруг трубы, если концы недоступны.

---

– Загрузите наш шаблон размера резьбы NPT здесь –

---

Разница между NPT и BSP

NPT – Национальная трубная резьба – это стандарт США. Большая часть остального мира использует BSP – British Standard Pipe.

NPT имеет плоские выступы и впадины, где BSP закруглен. NPT имеет угол резьбы 60º, а BSP – 55º.

Для некоторых размеров NPT и BSP имеют одинаковое количество резьбы на дюйм – на 1/2 дюйма и 3/4 дюйма – но для всех других размеров они сильно отличаются. В таблице ниже указаны TPI для NPT и BSP типоразмеров, обычно используемых с бытовыми радиаторами.

Номинальный размер трубы	NPT	BSP
	Число ниток на дюйм	Число ниток на дюйм
1 ⁄ 8 “	27	28
1 ⁄ 4 “	18	19
3 ⁄ 8 “	18	19
1 ⁄ 2 “	14	14
3 ⁄ 4 “	14	14
1 “	11- 1 ⁄ 2	11
1- 1 ⁄ 4 “	11- 1 ⁄ 2	11
1- 1 ⁄ 2	11- 1 ⁄ 2	11
2 “	11- 1 ⁄ 2	11
2- 1 ⁄ 2 “	8	11

---

Резьба, которую мы используем в наших радиаторах

Вкратце: товары для продажи в Северной Америке поставляются с резьбой NPT; товары для продажи в Европе поставляются с резьбой BSP.

---

Наши радиаторы оснащены стальными втулками NPT для американского рынка.

---

В наших клапанах, предназначенных для рынка США, используются штуцеры с резьбой NPT, а там, где это компрессионный фитинг, они изготавливаются для трубы ½ “стандарта США с наконечником”. Если в клапане используются резьбовые соединения, то речь идет о стандарте США FIP (внутренняя железная труба).

Параллельная труба Британского стандарта (BSPP) и коническая труба Британского стандарта (BSPT)

«Прекрасные люди, с которыми приятно работать! Очень хорошее общение.Они идут на 110%, чтобы все исправить! »- Дэвид Х. (май 2018 г.)

«Сверхбыстрая доставка! Размещайте только в сети, чтобы было сложно найти фурнитуру». – Джейсон Р. (март 2018)

«Очень сложно найти адаптер. Работает отлично. Быстрая доставка. Спасибо.” – Майкл Г. (янв 2017)

«Это мой третий заказ, так что там написано? Как рекламируется!” – Терренс А. (сентябрь 2016 г.)

«Крутая и лучшая цена. Цена в магазине вдвое больше. Настоятельно рекомендуется.” – Эндрю М. (август 2018 г.)

«Превосходное обслуживание, профессиональное и вежливое обслуживание.”- Энн Р. (декабрь 2016 г.)

«Хороший товар. Хороший дилер. Больше нигде не нашел пресс-масленки 10-32 ». – Карл Н. (июл 2017)

«Смотрел на них повсюду. Наконец нашел их. Отлично работает! » – Джим Л. (декабрь 2017 г.)

«Поступила в хорошем состоянии, быстрая доставка, отличный продавец. Большое спасибо!” – Купер Б. (май 2017 г.)

«Трудно найти штуцер прибыл быстро и точно так, как описано. Спасибо! – Винс Б. (июнь 2018 г.)

«Точно так, как описано. Претензий нет.Отличный продавец, с которым можно вести дела ». – Ли Р. (ноябрь 2017 г.)

«Спасибо, спасибо, спасибо, что положили конец моему подобающему кошмару …» – Дэн С. (октябрь 2016 г.)

«Получил очень быстро, очень хорошего качества! A + »- Джеймс С. (сен 2018)

«Да, мы очень довольны, большое спасибо за отличные продукты и услуги» – Пол Д. (сентябрь 2018 г.)

«Очень хорошая и точная обработка. Выглядит отлично. Доставка прошла быстро. Все хорошо », – Питер Э. (октябрь 2018 г.)

“Высококачественный компрессионный фитинг для линии охлаждения трансмиссии.Можно снимать и затягивать без проблем ». – Гэри М. (декабрь 2018 г.)

«Идеально подходит для моей работы (Resi HVAC) A +++» – Сэм М. (декабрь 2018 г.)

«Чистая резьба, скошенные углы, гладкое отверстие, качественный продукт». – Роберт В. (декабрь 2018 г.)

«Это были правильные фитинги, полностью герметичные и с уплотнениями». – Марк Н. (март 2019)

“Единственное место в США, где была такая штука !! Быстрая доставка!” – Ари Л. (июнь 2019 г.)

“Фитинг прибыл рано и отлично работал с моим компрессором.”- Майк Ф. (апрель 2020 г.)

«Я хотел заменить клапан, и место для фитингов было моим выбором. Выглядит хорошо и качественно сделано». – Роберт С. (март 2020 г.)

Таблица обозначений резьбы NPT и NPSM

NPT – Конус для труб National – ANSI / ASME B1.20.1-1983
NPSM – Прямой механический трубопровод National – ANSI / ASME B1.20.1-1983

Панель Размер	Размер резьбы – резьбы на дюймов	NPT Наружная Размер резьбы		NPT Фиксированная внутренняя Размер резьбы		Вертлюг с внутренней резьбой NPSM Размер резьбы
сша	Размер – TPI	мм	дюймов	мм	дюймов	мм	дюймов
-2	1/8 – 27	9.89	0,39	8,41	0,33	8,59	0,34
-4	1/4 – 18	13,19	0,52	11,21	0,44	11,89	0,47
-6	3/8 – 18	16,61	0,65	14,69	0,58	14,99	0,59
-8	1/2 – 14	20.61	0,81	17,79	0,71	19,09	0,75
-12	3/4 – 14	26.01	1.02	23,39	0,92	24,59	0,97
-16	1–11,5	32,49	1,28	29,49	1,16	30,49	1,2
-20	1,1 / 4 – 11,5	41.21	1,62	38.09	1,5	39,39	1,55
-24	1,1 / 2 – 11,5	47,31	1.85	43,89	1,73	45,51	1,79
-32	2–11,5	59,29	2,32	56,39	2,22	57,41	2,26

* Размер резьбы относится к номинальному диаметру трубы.
Вычтите прибл. 1/4 ″ (6 мм) от измерения диаметра резьбы для номинального диаметра трубы.

NPT – NPT: NPT для фиксированного уплотнения с внутренней резьбой NPT осуществляется посредством прямого контакта металла с металлом. Рекомендуется использовать герметик Volz Thread Sealant.

NPT – NPSM: Наружная резьба NPT с коническим седлом 30 ° (включенный угол 60 °) против соответствующего конического седла 30 ° вертлюга с внутренней резьбой NPSM.

Инструменты дизайна

ARIavCAD | Иконки для дизайнеров и инженеров | А.Фланцевый стол R.I. | Полезная техническая информация

ARIavCAD: удобное программное обеспечение для выбора воздушного клапана, которое повышает эффективность системы и снижает затраты.

ARIavCAD – это новейшая и наиболее совершенная программа определения размеров и местоположения воздушных клапанов, доступная на рынке, теперь в удобном веб-формате. Это важный инструмент для всех разработчиков жидкостных систем при проектировании безопасных и эффективных систем транспортировки жидкостей. Принимайте уверенные и профессиональные решения на основе эффективных данных о характеристиках воздушного клапана.База данных моделирования воздушных клапанов основана на результатах измерения эффективного расхода воздушного клапана, измеренных и протестированных в A.R.I. усовершенствованная собственная воздушная лаборатория, спроектированная и изготовленная в соответствии с EN1074-4.

ARIavCAD предлагает следующие типы анализа для полной защиты трубопровода:

Анализ скорости заполнения, безопасное заполнение трубопровода, анализ дренажа, анализ разрывов, анализ разрывов, анализ разделения водяного столба, анализ максимального расстояния, анализ энергосбережения.

Инженеры-конструкторы

получат индивидуальные решения с воздушными клапанами для своего конкретного применения, будь то сельское хозяйство, коммунальное хозяйство (системы очистки или сточных вод), промышленность или горнодобывающая промышленность.

Сотрудничайте с вашей командой через Интернет
Новый ARIavCAD основан на веб-интерфейсе, что делает совместную работу над дизайном между вами и вашей командой совершенно беспрепятственной.

Снижение затрат на закупку с помощью интеллектуального выбора
ARIavCAD работает, чтобы максимизировать окупаемость инвестиций, выбирая наиболее экономичную модель воздушного клапана, соответствующую вашей отрасли.

Простая загрузка данных и удобный интерфейс
Просто загрузите информацию о поперечном сечении трубы (из файла CSV или AutoCAD) и данные характеристики насоса.Затем уточните информацию, а затем запустите отчет, чтобы получить рекомендации по воздушным клапанам от широкого ассортимента воздушных клапанов A.R.I. по местоположению, модели, размеру и количеству.

Воспользуйтесь опытом A.R.I. team
После загрузки данных A.R.I. Команда специалистов будет сопровождать вас в процессе выбора клапана, используя свои специальные знания и обширный опыт, чтобы гарантировать, что вы получите наилучшее общее решение.

Энергетический анализ
В качестве дополнительной услуги A.Команда инженеров R.I. может выполнить анализ энергопотребления для вашей системы, что существенно снизит затраты на электроэнергию в течение всего жизненного цикла вашей системы.

Щелкните здесь, чтобы зарегистрироваться в ARIavCAD: https://www.ariavcad.com/

---

Иконки для дизайнеров и инженеров

Файлы сжимаются в формате ZIP. Для распаковки файлов вам понадобится WinZip ™

.

---

Полезная техническая информация

NPS (номинальный размер трубы)

Номинальный размер трубы (NPS) – это набор стандартных размеров труб, используемых для напорных трубопроводов в Северной Америке.Одни и те же размеры труб используются в Европе под разными названиями.

Размер трубы указывается двумя безразмерными числами: номинальным размером трубы (NPS) и графиком (SCH). Связь этих чисел с реальными размерами трубы немного странная. NPS очень слабо связано с внутренним диаметром в дюймах, но только для NPS от 1/8 до NPS 12. Для NPS 14 и больше NPS равен внешнему диаметру (OD) в дюймах. Для данного NPS наружный диаметр остается постоянным, а толщина стенки увеличивается с увеличением SCH.Для данного SCH OD увеличивается с увеличением NPS, в то время как толщина стенки увеличивается или остается постоянной. Размеры труб задокументированы рядом стандартов, включая API 5L, ANSI / ASME B36.10M в США, BS 1600 и BS EN 10255 в Великобритании и Европе, а также ISO 65 на международном уровне.

Для NPS от 5 и более DN равен NPS, умноженному на 25 (а не 25,4).

Наиболее часто используемые графики сегодня – это 40, 80 и 160. Существует широко распространенное мнение, что номер графика является индикатором рабочего давления, которое может выдержать труба.Например, в справочнике McGraw Hill Piping Handbook говорится, что номер спецификации можно преобразовать в давление, разделив график на 1000 и умножив на допустимое напряжение материала. Однако это не так. Номинальное давление фактически снижается с увеличением NPS и постоянным графиком.

Различные стандарты для спецификации труб не идентичны. Часто некоторые размеры – или даже целые расписания – присутствуют в одних стандартах, но отсутствуют в других. Когда разные стандарты частично совпадают, они обычно имеют одинаковые размеры.По этой причине источник расписаний не выделен в таблице ниже. Однако помимо NPS 8 существуют разные версии расписаний 5, 10, 40 и 80. Одним из вариантов является наличие или отсутствие суффикса «S» после номера расписания. Как правило, «S» обозначает спецификацию из нержавеющей стали.

В некоторых спецификациях используются спецификации труб, называемые Standard Wall (STD), Extra Strong (XS) и Double Extra Strong (XXS), хотя на самом деле они относятся к более старой системе, называемой Iron Pipe Size (IPS).Номер IPS совпадает с номером NPS.

STD идентичен SCH 40S, а 40S идентичен 40 для NPS от 1/8 до NPS 10 включительно. XS идентичен SCH 80S, а 80S идентичен 80 для NPS от 1/8 до NPS 8 включительно. Для XXS существуют разные определения, но обычно он толще, чем таблица 160.

8 по NPS 3-1 / 2

NPS	DN	OD (дюймы)	Толщина стенки (дюймы)
			СЧ 5	СЧ 10	СЧ 30	СЧ 40	СЧ 80	СЧ 120	СЧ 160
1/8	6	0.405	0,035	0,049	0,057	0,068	0,095	?	?
3/16	7	?	?	?	?	?	?	?	?
1/4	8	0.540	0,049	0,065	0,073	.088	.119	?	?
3/8	10	0.675	0,049	0,065	0,073	.091	.126	?	?
1/2	15	0.840	0,065	0,083	0,095	.109	.147	.170	. 188
5/8	18	?	?	?	?	?	?	?	?
3/4	20	1.050	0,065	0,083	0,095	.113	.154	.170	,219
1	25	1.315	0,065	.109	.114	.133	.179	.200	. 250
1-1 / 4	32	1.660	0,065	.109	.117	.140	.191	. 215	. 250
1-1 / 2	40	1.900	0,065	.109	.125	.145	.200	,225	.281
2	50	2.375	0,065	.109	?	.154	,218	. 250	. 344
2-1 / 2	65	2.875	0,083	.120	?	.203	.276	.300	.375
3	80	3.500	0,083	.120	?	.216	.300	.350	.438
3-1 / 2	90	4.000	0,083	.120	?	.226	.318	?	?

от NPS 4 до NPS 8

NPS	DN	OD (дюймы)	Толщина стенки (дюймы)
			СЧ 5	СЧ 10	СЧ 20	СЧ 30	СЧ 40	СЧ 60	СЧ 80	СЧ 100	СЧ 120	СЧ 140	СЧ 160
4	100	4.500	0,083	.120	?	?	. 237	.281	.337	?	.437	?	.531
4-1 / 2	115	5.000	?	?	?	?	. 247	?	.355	?	?	?	?
5	125	5.563	.109	.134	?	?	0,258	?	.375	?	.500	?	.625
6	150	6,625	.109	.134	?	?	.280	?	.432	?	. 562	?	.719
8	200	8,625	.109	.148	.250	.277	.322	.406	.500	.593	.718	.812	.906

от NPS 10 до NPS 24

NPS	DN	OD (дюймы)	Толщина стенки (дюймы)
			СЧ 5с	СЧ 5	СЧ 10с	СЧ 10	СЧ 20	СЧ 30	СЧ 40с	СЧ 40
10	250	10.75	.134	.134	.165	.165	. 250	.307	.365	.365
12	300	12.75	.156	.165	.180	.180	. 250	.330	.375	.406
14	350	14.00	.156		. 188	. 250	.312	.375	.375	.437
16	400	16.00	.165		. 188	. 250	.312	.375	.375	.500
18	450	18.00	.165		. 188	. 250	.312	.437	.375	. 562
20	500	20.00	. 188		,218	. 250	.375	.500	.375	.593
24	600	24.00	,218		. 250	. 250	.375	. 562	.375	.687

от NPS 10 до NPS 24 (Продолжить)

NPS	DN	OD (дюймы)	Толщина стенки (дюймы)
			СЧ 60	СЧ 80-е	СЧ 80-е	СЧ 80	СЧ 100	СЧ 120	СЧ 140	СЧ 160
10	250	10.75	.500	.500	.500	.593	.718	. 843	1.000	1,125
12	300	12.75	.500	.500	.500	.687	. 843	1.000	1,125	1,312
14	350	14.00	.593	.500	.500	.750	.937	1,093	1,250	1,406
16	400	16.00	.656	.500	.500	. 843	1,031	1,218	1,437	1,593
18	450	18.00	.750	.500	.500	.937	1,156	1,375	1,562	1,781
20	500	20.00	.812	.500	.500	1,031	1,280	1,500	1,750	1,968
24	600	24.00	.968	.500	.500	1,218	1,531	1,812	2,062	2,343

Скачать файл NPS

NPT (национальная трубная резьба)

Национальная трубная резьба – U.Стандарт S. для конической (NPT) или прямой (NPS) резьбы, используемой для соединения труб и фитингов. Стандарт ANSI / ASME B1.20.1 охватывает резьбы 60-градусной формы с плоскими вершинами и впадинами в размерах от ⁄16 дюйма до 24 дюймов номинального диаметра трубы. Степень конусности для всех резьб NPT составляет ⁄16 (³⁄₄ дюйма на фут), измеренная по изменению диаметра (трубной резьбы) на расстоянии. Конус, разделенный центральной линией, дает угол 1 ° 47 ’24 дюйма или 1,7899 ° при измерении от центральной оси.

Обычно используемые размеры: ⁄8, ¹⁄4, ³⁄8, ¹⁄2, ³⁄4, 1, 1 ⁄4, 1 ¹⁄2 и 2 дюйма, встречающиеся на трубах и фитингах у большинства U .С. поставщики. Для сжатого воздуха иногда используются размеры меньшего размера, чем перечисленные. Большие размеры используются реже, потому что другие методы соединения более практичны при 3 дюймах и более в большинстве приложений.

Номинальный размер трубы слабо связан с внутренним диаметром трубы сортамента 40. Из-за толщины стенки трубы фактический диаметр резьбы больше, чем NPS, в значительной степени для малых NPS. Трубы других типов имеют другую толщину стенки, но внешний диаметр (внешний диаметр) и профиль резьбы остаются такими же, поэтому внутренний диаметр трубы отличается от номинального диаметра.

Резьбовые трубы могут обеспечить эффективное уплотнение для труб, транспортирующих жидкости, газы, пар и гидравлическую жидкость. Эта резьба теперь используется в материалах, отличных от стали и латуни, включая ПВХ, нейлон, бронзу и чугун.

Конусность резьбы NPT позволяет им образовывать уплотнение при затягивании, поскольку боковые стороны резьбы прижимаются друг к другу, в отличие от фитингов с прямой резьбой или компрессионных фитингов, в которых резьба просто удерживает детали вместе и не обеспечивает уплотнения.Однако остается зазор между вершинами и основанием резьбы, что приводит к утечке вокруг этой спирали. Это означает, что фитинги NPT должны быть герметичными с помощью ленты для уплотнения резьбы или герметика для резьбы. (Использование ленты или герметика также поможет ограничить коррозию резьбы, что может сделать будущую разборку практически невозможной.)

Существует также полусовместимый вариант под названием NPTF или Dryseal, разработанный для обеспечения герметичного уплотнения без использования тефлоновой ленты или другого герметика.Резьба NPTF имеет ту же базовую форму, но с высотой гребня и корня, отрегулированной для посадки с натягом, что исключает путь спиральной утечки.

Иногда резьба NPT обозначается как MPT (наружная трубная резьба), MNPT или NPT (M) для наружной (внешней) резьбы и FPT (внутренняя трубная резьба), FNPT или NPT (F) для внутренней (внутренней) резьбы. Эквивалентное обозначение – MIP (внутренняя железная труба) и FIP (внутренняя железная труба).

Размеры трубной резьбы

Номинал NPT Размер	Внешний Диаметр	Резьба на дюйм	Шаг резьбы
1/16 “	0.3125 “	27	0,03704
1/8 “	0,405 “	27	0,03704
1/4 “	0,540 “	18	0.05556
3/8 дюйма	0,675 “	18	0,05556
1/2 “	0,840 “	14	0,07143
3/4 “	1.050 “	14	0,07143
1 “	1,315 “	11½	0,08696
1¼ “	1,660 “	11½	0.08696
1½ “	1.900 “	11½	0,08696
2 “	2.375 “	11½	0,08696
2½ “	2.875 “	8	0,12500
3 “	3.500 “	8	0,12500
4 “	4.500 “	8	0.12500
5 “	5,563 “	8	0,12500
6 “	6,625 “	8	0,12500
10 “	10.750 “	8	0,12500
12 “	12,750 “	8	0,12500
14 “OD	14 “	8	0.12500
16 “OD	16 “	8	0,12500
Внешний диаметр 18 дюймов	18 “	8	0,12500
20 “OD	20 “	8	0.12500
24 “OD	24 “	8	0,12500

Скачать файл NPT

BSPT (трубная резьба британского стандарта)

Британская стандартная трубная резьба (резьба BSP) – это семейство стандартных типов винтовой резьбы, которые были приняты во всем мире для соединения и герметизации концов труб путем сопряжения внешней (наружной) с внутренней (внутренней) резьбой.

Типы

Различают два типа резьбы:

• Параллельная резьба постоянного диаметра. (G)

• Коническая резьба, диаметр которой увеличивается или уменьшается по длине резьбы. (R)

Их можно объединить в два типа шарниров:

• Соединительная резьба: это трубная резьба для соединений, герметичных за счет стыковки резьбы.Они всегда используют коническую внешнюю резьбу, но могут иметь как параллельную, так и коническую внутреннюю резьбу. (В континентальной Европе внутренняя трубная резьба с конусом обычно не используется.)

• Резьба с длинным винтом: это параллельная трубная резьба, используемая там, где герметичное соединение достигается за счет прижатия мягкого материала (прокладки) к поверхности наружной резьбы путем затягивания контргайки до муфты.

Форма резьбы

Как для конической, так и для параллельной трубной резьбы используется форма резьбы Витворта, которая имеет следующие характеристики:

• симметричная V-образная резьба с углом между боковыми поверхностями 55 ° (измеряется в осевой плоскости)

• Одна шестая этого резкого V усечена вверху и внизу

• резьба равномерно закруглена на гребнях и в основании по круговой дуге и тангенциально с боковыми сторонами

• теоретическая глубина резьбы, следовательно, равна 0.В 64 раза больше номинального шага отношение между

Размеры трубной резьбы

Стандарты определяют список из 15 размеров резьбы в диапазоне от 1/16 до 6. Номер размера первоначально был основан на внутреннем диаметре, измеренном в дюймах (25,4 мм) стальной трубы, для которой предназначалась резьба, но в современной метрической версии стандарта просто номер размера.

Резьба размер	Резьба на дюйм	Шаг [мм]	Наибольший диаметр резьбы		Калибр длина [мм]	Соответствующая труба
			[мм]	[дюйм]		DN	OD [мм]	OD [дюйм]	Толщина – мм [мм]
1/16	28	0.907	7,723	0,304	4
1/8	28	0,907	9.728	0,383	4	6	10,2	0,40	2
1/4	19	1,337	13.157	0,518	6	8	13,5	0,53	2,3
3/8	19	1,337	16.662	0,656	6,4	10	17,2	0,68	2,3
1/2	14	1,814	20.995	0,825	8,2	15	21,3	0,84	2,6
3/4	14	1,814	26.441	1,041	9,5	20	26,9	1,06	2,6
1	11	2.309	33.249	1,309	10,4	25	33,7	1,33	3,2
1¼	11	2.309	41.910	1,650	12,7	32	42,4	1,67	3,2
1½	11	2.309	47.803	1.882	12,7	40	48,3	1,90	3,2
2	11	2.309	59.614	2,347	15,9	50	60,3	2,37	3,6
2½	11	2.309	75.184	2,960	17,5	65	76,1	3,00	3,6
3	11	2.309	87.884	3,460	20,6	80	88,9	3,50	4
4	11	2.309	113.030	4,450	25,5	100	114,3	4,50	4,5
5	11	2.309	138.430	5,450	28,6	125	139,7	5,50	5
6	11	2.309	163.830	6.450	28,6	150	165,1	6.50	5

Указанный наибольший диаметр – это внешний диаметр внешней резьбы. Для конической резьбы это диаметр на «измерительной длине» от малого конца резьбы.Конусность составляет «от 1 до 16», что означает, что на каждые 16 мм увеличения расстояния от конца диаметр увеличивается на 1 мм.

Обозначения трубной резьбы

Эти стандартные трубные резьбы формально обозначаются следующей последовательностью блоков:

• слова “Резьба трубная”

• номер документа стандарта (например, «ISO 7» или «EN 10226»)

• обозначение типа трубной резьбы:

  • G = внешнее + внутреннее параллельное (ISO 228)

  • R = внешний конус (ISO 7)

  • Rp = внутренняя параллельность (ISO 7)

  • Rc = внутренний конус (ISO 7)

• размер резьбы

Резьба обычно правая.Для левой резьбы добавляются буквы «LH».
Пример: трубная резьба EN 10226 Rp 2 1/2

Скачать файл BSPT

Размеры

Потоки
1 галлон в минуту (США) 1 галлон в минуту (США) 1 галлон в минуту (США) 1 галлон в минуту (США) 1 галлон в минуту (США) 1 галлон в минуту (США) 1 Cubic Ft.в секунду 1 литр в секунду 1 акр дюйм в час 1 акр-фут в день 1000000 галлонов в день 1 кубический фут в секунду	,002228 куб. фут / секунда ,13368 куб. фут / мин 8,0208 куб. фут / час 0,06309 литров / секунду 3,78533 литров / минуту 0,0044192 акров футов / 24 часа 448,83 галлонов в минуту 15,85 галлонов в минуту 452,57 галлонов в минуту 226,3 галлонов в минуту 694,4 галлонов в минуту ,992 Акр дюймов / час.

Объем
1728 кубических дюймов 231 кубических дюймов 27 кубических футов 1 кубических футов 1 кубических ярдов 16 драмов 32 унций 4 квартов 1 галлон 1 галлон 1 галлон 27.154 галлона 325 851 галлон 1000000 галлонов 1 акр-фут Объем куба Объем пирамиды Объем сферы	1 кубический фут 1 галлон 1 кубический ярд 7,48052 галлона (США) 202 галлона (США) 1 унция 1 кварта 1 галлон 3,785 литра .00379 кубических метров .833 имперских галлонов 1 акр дюймов 1 акр-фут 3,0689 акр-фут 43 560 кубических футов Площадь основания x высота 1/3 Площадь основания x высота Диаметр в кубе x.5236

Масса 100 футов трубы, заполненной водой
Размер трубы	Пластик (125 #)	Утюг (Sch 40)
1 “ 1¼” 1½ “ 2″	57 фунтов. 97 фунтов. 130 фунтов. 217 фунтов.	206 фунтов. 293 фунта. 360 фунтов. 512 фунтов.

Сравнение расхода со скоростью (в меди типа L)
Размер (ном.)	@ 3.0 ‘/ сек	@ 3,5 ‘/ сек	Рекомендуемый макс. Расход
½ “ ¾” 1 “ 1¼” 1½ “ 2″	2,2 галлонов в минуту 4,5 галлонов в минуту 7,5 галлонов в минуту 12,0 галлонов в минуту 17,0 галлонов в минуту 29,0 галлонов в минуту	2,64 галлонов в минуту 5,40 галлонов в минуту 9,00 галлонов в минуту 14,40 галлонов в минуту 20,40 галлонов в минуту 34,80 галлонов в минуту	2,2 галлона в минуту 4,8 галлона в минуту 9,0 галлона в минуту 14,4 галлона в минуту 20,4 галлона в минуту 34.8 галлонов в минуту

Потеря напора на 100 футов – медные трубки типа L
Размер	Скорость (FPS)	галлонов в минуту	Потеря напора
½ “ ¾” 1 “ 1¼” 1½ “ 2″ 2½ “ 3″ 4 “	5 5 6 6 7 7 8 8 8	3.64 7,54 15,43 23,50 38,81 67,52 119,00 170,00 299,00	10,12 6,59 7,10 5,30 6,03 4,17 4,35 3,54 2,43

Потери напора на 100 футов – Sch.40 PVC
½ “	галлонов в минуту Потеря напора	½ 0.40 ‘	1 1,28 ‘	1½ 2,58 ‘	2 4,24 ‘	2½ 6,25 ‘	3 8,59 ‘	3½ 11,25 футов	4 14,22 ‘	5 21.07 ‘
¾ “	галлонов в минуту Потеря напора	1 0.35 ‘	2 1,16 ‘	3 2.34 ‘	4 3,86 ‘	5 5,71 ‘	6 7,86 ‘	7 10,32 ‘	8 13,07 ‘	9 16,10 ‘	10 19.41 ‘
1 “	галлонов в минуту Потеря напора	2 0,35 ‘	3 0,70 ‘	4 1,14 ‘	5 1,69 ‘	6 2.32 ‘	7 3,04 ‘	8 3.85 ‘	9 4,74 ‘	10 5,71 ‘	12 7,88 ‘
1¼ “	галлонов в минуту Потеря напора	5 0,51 ‘	6 0,70 ‘	7 0,91 ‘	8 1.15 ‘	9 1,42 ‘	10 1,71 ‘	12 2.35 ‘	15 3,49 ‘	20 5,81 ‘	25 8,65 ‘
1½ “	галлонов в минуту Потеря напора	8 0.55 ‘	9 0,67 ‘	10 0,81 ‘	12 1,12 ‘	15 1,65 ‘	20 2,75 ‘	25 4,09 ‘	30 5,65 ‘	35 7,45 ‘	40 9.45 ‘
2 “	галлонов в минуту Потеря напора	16 0,55 ‘	18 0,68 ‘	20 0,82 ‘	25 1,22 ‘	30 1,68 ‘	35 2.21 ‘	40 2,80 ‘	45 3,46 ‘	50 4,17 ‘	60 5,79 ‘
2½ “	галлонов в минуту Потеря напора	35 0,88 ‘	40 1.12 ‘	45 1,38 ‘	50 1,66 ‘	60 2,30 ‘	70 3,03 ‘	80 3,85 ‘	90 4,75 ‘	100 5,74 ‘	110 6,82 ‘
3 “	галлонов в минуту Потеря напора	50 0.63 ‘	60 0,87 ‘	70 1,15 ‘	80 1,45 ‘	90 1,80 ‘	100 2,17 ‘	110 2,57 ‘	120 3,01 ‘	130 3,47 ‘	140 3.97 ‘

Вышеупомянутое бесплатно в качестве любезности – точность не гарантируется.

Скачать файл с размерами

Измерьте размер соединения NPT

Опубликовано: DirectMaterial, 17.04.2019 13:42

РАЗМЕР СОЕДИНЕНИЯ 1/4 “NPT НЕ ИМЕЕТ ИЗМЕРЕНИЙ 1/4” ГДЕ, КАК ВЫ ДУМАЕТЕ, БЫЛИ.

НА ФАКТЕ ВНЕШНИЙ ДИАМЕТР СОЕДИНЕНИЯ ИМЕЕТ НЕМНОГО БОЛЕЕ 1/2 “ШИРИНЫ.

Я ПРОСТО ПРОДУВАЛ ВАМ РАЗУМ?

Хорошо, сделайте глубокий вдох и подождите немного, пока мы обсуждаем РАЗЛИЧНЫЕ ФАКТОРЫ, КОТОРЫЕ НЕОБХОДИМЫ ДЛЯ ОПРЕДЕЛЕНИЯ РАЗМЕРА NPT ТРУБНОГО СОЕДИНЕНИЯ.

ИЛИ, ЕСЛИ ВЫ ЛЕЖЕСТВЕННЫЙ ТИП, ПЕРЕЙДИТЕ К ТАБЛИЦЕ НИЖЕ .

ОСНОВЫ ПОДКЛЮЧЕНИЯ NPT

ПЕРВЫЙ ВЫКЛЮЧЕН, NPT ПОДХОДИТ ДЛЯ НАЦИОНАЛЬНОЙ РЕЗЬБЫ ТРУБ, НО ВЫ, вероятно, УЖЕ ЗНАЕТЕ, ЧТО ИЗ ДРУГИХ ИССЛЕДОВАНИЙ ИЛИ ИЗ НАШЕГО ПРОМЫШЛЕННЫЙ СПИСОК .

NPT ЯВЛЯЕТСЯ СТАНДАРТНЫМ ТРУБНЫМ СОЕДИНЕНИЕМ, РАЗРАБОТАННЫМ СПЕЦИАЛЬНО ДЛЯ СОЗДАНИЯ ЖИДКОСТНОЙ УПЛОТНЕНИЯ МЕЖДУ КЛАПАНАМИ, ТРУБАМИ И ФИТИНГАМИ. ИХ КОНУСНАЯ РЕЗЬБА ДЕЛАЕТ ИХ ОДНУ ИЗ НАИБОЛЕЕ РАСПРОСТРАНЕННЫХ ТРУБНЫХ РЕЗЬБ ОБЩЕГО НАЗНАЧЕНИЯ.

РЕЗЬБА НА КОНЦЕ ТРУБЫ ГЛУБЖЕ И ДОЛЖНА У ОСНОВАНИЯ (ОТХОДИТ ОТ КОНЦА ТРУБЫ). ЭТО ВЫПОЛНЯЕТСЯ ПРИ ПОДДЕРЖАНИИ УГЛА РЕЗЬБЫ 60 °, ЧТОБЫ УБЕДИТЬСЯ, ЧТО РЕЗЬБА НАПРЯЖЕНА НАПРЯЖЕНА, НО НЕОБХОДИМА.

ИЗМЕРЕНИЕ СОЕДИНЕНИЯ NPT КОНУС РЕЗЬБЫ СОЕДИНЕНИЯ NPT И СТАНОВИТСЯ УМЕНЬШИТЬСЯ ПРИ ДВИЖЕНИИ К ОСНОВАНИЮ.

НАЗАД К ТЕМЕ В РУКУ. НЕТ ПРЯМОЙ ИМЕННОЙ СВЯЗИ МЕЖДУ ИЗМЕРЕННЫМ ДИАМЕТРОМ РЕЗЬБЫ ТРУБЫ И СООТВЕТСТВУЮЩИМ РАЗМЕРОМ NPT.

НАРУЖНОЕ СОЕДИНЕНИЕ 1 ”NPT ИМЕЕТ НАРУЖНЫЙ ДИАМЕТР (НАРУЖНЫЙ) ОКОЛО 1,3”. ТРУБА 8 ”ИМЕЕТ НАРУЖНЫЙ ДИАМЕТР ОКОЛО 8,6”.

ИЗМЕРЕНИЯ ЯВЛЯЮТСЯ «ТОРГОВЫМИ РАЗМЕРАМИ».

, ЧТО ОНИ ОЧИЩАЮТ ЕДИНЫЕ РАЗМЕРЫ В СООТВЕТСТВИИ С ДИАМЕТРОМ ТРУБЫ ИЛИ ФИТИНГА, С КОТОРЫМИ ИСПОЛЬЗУЮТСЯ.

ЭТО ПОЛЕЗНО ДЛЯ FELLA В ВАШЕМ МЕСТНОМ МАГАЗИНЕ ОБОРУДОВАНИЯ ОПРЕДЕЛИТЬ, КАКОЙ ШАРОВЫЙ КЛАПАН ПОДХОДИТ ДЛЯ ВАШИХ ТРУБОПРОВОДОВ.

К сожалению, ЭТО НЕ ПОМОГАЕТ, КОГДА ЛЮДИ ПЫТАЮТСЯ ИЗМЕРЯТЬ ЧТО-ТО САМОСТОЯТЕЛЬНО, И ПРИНИМАЮТ СОВЕРШЕННО НЕПРАВИЛЬНЫЙ РАЗМЕР, который, в свою очередь, переводится в НЕПРАВИЛЬНОЕ СОЕДИНЕНИЕ NPT.

ЭТОТ ТОЧНЫЙ СЦЕНАРИЙ ПРОИЗОШЛА ПАРУ ДНЕЙ ДО МЫ РАЗМЕСТИ ЭТОЙ СТАТЬИ, ПОЧЕМУ Я ХОТЕЛ НАПИСАТЬ ЕГО ДЛЯ ВАС!

Я МОГУ ДЛЯ ВАС ПРЕДОСТАВИТЬ ТАБЛИЦУ ДЛЯ СРАВНЕНИЯ ВАШЕГО ИЗМЕРЕННОГО РАЗМЕРА С СООТВЕТСТВУЮЩИМ РАЗМЕРОМ NPT.

НАРУЖНЫЕ СОЕДИНЕНИЯ НАПРАВЛЯЮТСЯ НА ИЗМЕРЕНИЕ НАРУЖНОГО ДИАПАЗОНА, А ДЛЯ ЖЕНСКИХ СОЕДИНЕНИЙ МОГУТ ИСПОЛЬЗОВАТЬСЯ OD ИЛИ ID.

ПРОСТО ИЗМЕРЬТЕ ВНЕШНИЙ ДИАМЕТР (OD) ИЛИ ВНУТРЕННИЙ ДИАМЕТР (ID), как показано на рисунке выше.

• – Измерение наружного диаметра для охватываемого соединения следует проводить у основания резьбы, дальше всего от конца детали.

• – Измерение ID для внутреннего соединения следует проводить как можно ближе к отверстию, оставаясь в пределах резьбы.

• – Измерение наружного диаметра для охватывающего соединения сложнее, но иногда может быть выполнено путем измерения самого внешнего края резьбы на отверстии трубы.

ДРУГИЕ ФАКТЫ О NPT, КОТОРЫЕ ВЫ ДОЛЖНЫ ЗНАТЬ

ИЗМЕРЕНИЯ NPT ИНОГДА ИМЕЮТСЯ РАЗЛИЧНЫМИ НАЗВАНИЯМИ: FIP (ДЛЯ ЖЕЛЕЗНОЙ ТРУБЫ, ЖЕЛЕЗНАЯ ТРУБКА), ТРУБКА (ВНУТРЕННЯЯ ТРУБКА). FPT (ВНУТРЕННЯЯ ТРУБНАЯ РЕЗЬБА) И IPT (ЖЕЛЕЗНАЯ ТРУБНАЯ РЕЗЬБА).

ХОТЯ СОЕДИНЕНИЯ NPT УПЛОТНИТЛЯЮТ ЛУЧШЕ, ЧЕМ ПРЯМЫЕ РЕЗЬБОВЫЕ СОЕДИНЕНИЯ, для них ТРЕБУЕТСЯ ТРУБНЫЙ ГЕРМЕТИК, ЧТОБЫ ПРОВЕРИТЬ СОЕДИНЕНИЯ НА ПЕРЕДАЧУ НАПРЯЖЕНИЯ .
