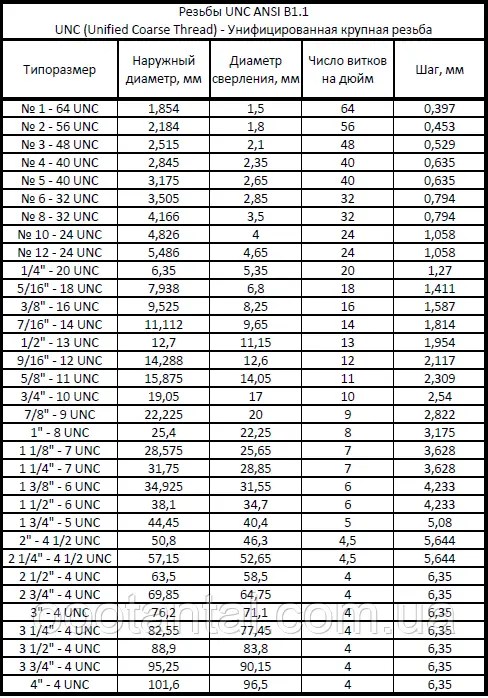

Таблица шагов резьбы для основных и мелких метрических резьб: Таблица с шагом резьбы для метрического крепежа
alexxlab | 27.01.2023 | 0 | Разное
Мелкая метрическая резьба – Большая Энциклопедия Нефти и Газа, статья, страница 2
Cтраница 2
Когда применяются мелкие метрические резьбы. [16]
Основные размеры мелких метрических резьб не приводятся полностью, но могут быть определены по специальной таблице на стр. Таблицы допусков как по мелким метрическим, так и по основным крепСжным резьбам относятся только к наиболее распространенным скользящим посадкам резьбы. [17]
Для нарезания трубных и мелких метрических резьб используют комплект из двух метчиков. [18]
Шаги по мелким метрическим резьбам построены с измельчением, связанным определенной пропорцией с шагами основной крепежной резьбы. Так, при шаге основной к епежной резьбы 6 мм первая мелкая резьба имеет шаг 4 мм, вторая мелкая – 3 мм, третья мелкая – 2 мм, четвертая-1 5 мм и пятая мелкая – 1 мм. [19]
Шаги по мелким метрическим резьбам построены с измельчением, связанным определенной пропорцией с шагами основной крепежной резьбы.
Для наружной третьей мелкой метрической резьбы определить предельные размеры стержня, соответствующие номинальному диаметру резьбы 80 мм. [21]
В СССР для мелких метрических резьб ( ОСТ 1256) группы длин свинчивания объединяются в зависимости от числа ниток п на длине свинчивания: первая группа – до 8 ниток, вторая – от 8 до 24 и третья – свыше 24 до 48 ниток. [22]
| Допуски среднего диаметра мелких метрических резьб. [23] |
В СССР для мелких метрических резьб ( ОСТ 1256) группы длин свинчивания объединяются в зависимости от числа ниток п па длине свинчивания: первая группа – до 8 ниток, вторая – от 8 до 24 и третья – свыше 24 до 48 ниток.
Для обычных соотношений мелких метрических резьб и длины свинчивания в 8 витков значения резьбовой единицы резьб с мелким и крупным шагом примерно одинаковы. [25]
В СССР для мелких метрических резьб ( ОСТ 1256) группы длин свинчивания объединяются в зависимости от числа ниток п на длине свинчивания: первая группа до 8 ниток, вторая от 8 до 24 и третья свыше 24 до 48 ниток. [26]
Общесоюзными стандартами установлены также мелкие метрические резьбы, которые отличаются от основной метрической резьбы более, мелким шагом при одинаковом наружном диаметре. [27]
У плашек для нарезания мелкой метрической резьбы по ОСТ НКТП 4120, 4121 и 4122 предусмотрена односторонняя торцовая выточка ( фиг. Ее глубина установлена равной от 2 до 5 мм, в зависимости от номинального диаметра: нарезаемой резьбы. [28]
Конструктивные и геометрические элементы круглой плашки.
[29] |
У плашек для нарезания мелких метрических резьб предусмотрена односторонняя торцовая выточка. [30]
Страницы: 1 2 3 4
Таблица метрических резьб – мелкий шаг (M30-M64)
Преимущества мелкой резьбы
✅ Размер по размеру: мелкая резьба прочнее резьбы с крупным шагом как на растяжение, так и на сдвиг.
✅ Меньший шаг обеспечивает более точную регулировку для приложений, требующих точной регулировки.
✅ Мелкая резьба легче нарезается в твердых материалах и тонкостенных трубах.
✅ Для достижения того же уровня предварительной нагрузки требуется меньший крутящий момент по сравнению с грубой резьбой.
✅ Тонкая резьба имеет меньший наклон по сравнению с грубой, поэтому вероятность ее ослабления меньше.
Недостатки мелкой резьбы
❌ Мелкозернистая резьба более восприимчива к загрязнению.
❌ Необходимо соблюдать большую осторожность при сборке деталей с мелкой резьбой, что делает их непригодными для высокоскоростной сборки.
❌ Детали требуют более длинной резьбы.
d=D: Большой диаметр
p: Шаг
r: Радиус корня
D2 = D2: Диаметр шага
D3 : Незначительный диаметр мужской нить
D1: Миночный диаметр Женский Таблица резьбы с мелким шагом (M30-M64)
Для просмотра таблицы метрической резьбы с мелким шагом (M1-M28) нажмите здесь
| **Номинальный размер
** | **d=D
(мм)** | **p
(мм)** | **r
(мм)** | **d2=D2
(мм)** | **d3
(мм)** | **D1
(мм)** | **h4
(мм)** | **h2
(мм)** | **Метчиковое сверло
(мм)** |
| :–: | :–: | :–: | :–: | :–: | :–: | :–: | :–: | :–: | :–: |
| **M30x1,0** | 30 | 1 | 0,144 | 29.35 | 28.773 | 28.917 | 0,613 | 0,541 | 29 |
| **M30x1,5** | 30 | 1,5 | 0,217 | 29.026 | 28.16 | 28.376 | 0,92 | 0,812 | 28,5 |
| **M30x2,0** | 30 | 2 | 0,289 | 28.
165 | 41 |
| **M48x1,5** | 48 | 1,5 | 0,217 | 47.026 | 46.16 | 46.376 | 0,92 | 0,812 | 46,5 |
| **M48x2,0** | 48 | 2 | 0,289 | 46.701 | 45.546 | 45.835 | 1.227 | 1.083 | 46 |
| **M48x3,0** | 48 | 3 | 0,433 | 46.051 | 44.319 | 44.752 | 1,84 | 1,624 | 45 |
| **M48x4,0** | 48 | 4 | 0,577 | 45.402 | 43.093 | 43,67 | 2.454 | 2.165 | 44 |
| **M50x1,5** | 50 | 1,5 | 0,217 | 49.026 | 48.16 | 48.376 | 0,92 | 0,812 | 48,5 |
| **M50x2,0** | 50 | 2 | 0,289 | 48.701 | 47.546 | 47.835 | 1.227 | 1.083 | 48 |
| **M50x3,0** | 50 | 3 | 0,433 | 48.051 | 46.319 | 46.752 | 1,84 | 1,624 | 47 |
| **M52x1,5** | 52 | 1,5 | 0,217 | 51.026 | 50,16 | 50.376 | 0,92 | 0,812 | 50,5 |
| **M52x2,0** | 52 | 2 | 0,289 | 50.701 | 49.546 | 49.835 | 1.227 | 1.083 | 50 |
| **M52x3,0** | 52 | 3 | 0,433 | 50.051 | 48.319 | 48.752 | 1,84 | 1,624 | 49|
| **M52x4,0** | 52 | 4 | 0,577 | 49.402 | 47.093 | 47,67 | 2.454 | 2.165 | 48 |
| **M55x1,5** | 55 | 1,5 | 0,217 | 54.026 | 53.16 | 53.376 | 0,92 | 0,812 | 53,5 |
| **M55x2,0** | 55 | 2 | 0,289 | 53.
083 | 58 |
| **M60x3,0** | 60 | 3 | 0,433 | 58.051 | 56.319 | 56.752 | 1,84 | 1,624 | 57 |
| **M60x4,0** | 60 | 4 | 0,577 | 57.402 | 55.093 | 55,67 | 2.454 | 2.165 | 56 |
| **M62x1,5** | 62 | 1,5 | 0,217 | 61.026 | 60,16 | 60.376 | 0,92 | 0,812 | 60,5 |
| **M62x2,0** | 62 | 2 | 0,289 | 60.701 | 59.546 | 59.835 | 1.227 | 1.083 | 60 |
| **M62x3,0** | 62 | 3 | 0,433 | 60.051 | 58.319| 58.752 | 1,84 | 1,624 | 59 |
| **M62x4,0** | 62 | 4 | 0,577 | 59.402 | 57.093 | 57,67 | 2.454 | 2.165 | 58 |
| **M64x1,5** | 64 | 1,5 | 0,217 | 63.026 | 62,16 | 62.376 | 0,92 | 0,812 | 62,5 |
| **M64x2,0** | 64 | 2 | 0,289 | 62.701 | 61,546 | 61,835 | 1.227 | 1.083 | 62 |
| **M64x3,0** | 64 | 3 | 0,433 | 62.051 | 60.319 | 60,752 | 1,84 | 1,624 | 61 |
| **M64x4,0** | 64 | 4 | 0,577 | 61.402 | 59.093 | 59,67 | 2.454 | 2.165 | 60 | Чтобы узнать больше полезной инженерной информации, перейдите на страницу наших руководств, чтобы узнать, как идеально спроектировать детали для производства! Или, если все ваши детали готовы к производству, получите от нас бесплатную 24-часовую смету прямо сейчас.
Автор
Джек Чайлдерстон
Старший руководитель проекта
Велосипедист 🚴🏼
Метрическая мелкая резьба ISO DIN 13-4
Мелкая метрическая резьба ISO DIN 13-4| Спецификации международных стандартов на резьбу | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
По сравнению со стандартной резьбой мелкая резьба имеет меньший шаг, что повышает упругость. Он используется, например. для регулировочных винтов в измерительных приборах, так как позволяет выполнять более точную настройку. Термин состоит из буквы М, номинального диаметра и шага, боковой угол равен 60°. Advertising:
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
