Диаметр отверстия под резьбу / Tap drill sizes



Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding
Подборка ссылок из каталогов инструмента для словаря по машиностроению
806 Размеры отверстий под метрическую резьбу с крупным и мелким шагом (M, MF) для нарезания метчиками общего применения Справочная таблица807 Диаметр отверстия под накатку метрической резьбы с крупным и мелким шагом (M, MF) Размер сверла под унифицированную дюймовую резьбу (UNC, UNF)1603 Диаметр отверстия под нарезание резьбы метчиком Метрическая резьба с основным и меелким шагом DIN 13 UNC-резьба ASME В1.1 MJ-резьба UNJC-резьба UNJF-р1604 Диаметр сверления отверстия под резьбу UNF ASME В1.1 BSW-Whitworth-резьба BS84 Трубная резьба DIN-ISO 228-1 Резьба для стальной арматуры по DIN 404301605 Внутренние диаметры отверстий при формировании резьбы бесстружечными метчиками Метрическая резьба Метрическая резьба с мелким шагом DIN 13 номин.
диам		1606 Диаметр предварительного отверстия при обработке резьбы бесстружечными метчиками UNC-Резьба ASME В1.1 UNF-Резьба ASME В1.1 Whitworth Трубная резьба G
76 Диаметр сверла под стандартную метрическую резьбу ISO с крупным и мелким шагом Справочная таблица Метрические и дюймовые размеры сверлильного инструмента77 Диаметр сверла под дюймовую резьбу с мелким и крупным шагом (UNC UNF), Whitworth с крупным шагом (BSW), трубную цилиндрическую (G) Справочная таблица78 Диаметры свёрл под дюймовую резьбу для нарезания метчиками Цилиндрическая и коническая американская трубная резьба (NPSM NPT) Коническая трубная резьба (Rc)79 Диаметры отверстий под накатку внутренней резьбы бесстружечными метчиками – раскатниками Метрические и дюймовые стандартные резьбы Таблица размеров785 Диаметр отверстия под резьбу Особенности при применении сверл CoroDrill Delta-C Более точные по сравнению со свёрлами из быстрорежущей стали (HSS) 786 Диаметр отверстия под дюймовые и метрические резьбы ISO Сверла CoroDrill Delta-C Нарезание и накатывание резьбы метчиком Резьбофрезерование

См. также / See also :


Устройство метчика / Thread taps for metal

Нарезание резьбы метчиками / Tapping

Резьбонарезные патроны для метчиков / Tapping chucks

Метчик для накатки резьбы / Cold forming roll taps

Перевод дюймов в мм Таблица / Inches to mm Conversion table

Типы резьб / Thread types and applications

Технология сверления металла / Drill a hole in metal

Сверла Конструкция / Parts of a drill


Примеры страниц из каталогов инструмента для металлообработки

76 Руководство DORMER 2008 Обработка металлов резанием на металлорежущих станках Стр. 76

Диаметр сверла под стандартную метрическую резьбу ISO с крупным и мелким шагом Справочная таблица Метрические и дюймовые размеры сверлильного инструмента

Диаметр сверла под стандартную метрическую резьбу ISO с крупным и мелким шагом Справочная таблица Метрические и дюймовые размеры сверлильного инструмента _ Макс. Внутренний Сверло Сверло Шаг Диам. Диам. Диам. M mm Дюйм 1.6 0.35 1.321 1.25 3/64 1.8 0.35 1.521 1.45 54 2 0.4 1.679 1.6 1/16 2.2 0.45 1.833 1.75 50 2.5 0.45 2.138 2.05 46 3 0.5 2.599 2.5 40 3.5 0.6 3.010 2.9 33 4 0.7 3.422 3.3 30 4.5 0.75 3.878 3.8 27 5 0.8 4.334 4.2 19 6 1 5.153 5 9 7 1 6.153 6 15/64 8 1.25 6.912 6.8 H 9 1.25 7.912 7.8 5/16 10 1.5 8.676 8.5 Q 11 1.5 9.676 9.5 3/8 12 1.75 10.441 10.3 Y 14 2 12.210 12 15/32 16 2 14.210 14 35/64 18 2.5 15.744 15.5 39/64 20 2.5 17.744 17.5 11/16 22 2.5 19.744 19.5 49/64 24 3 21.252 21 53/64 27 3 24.252 24 61/64 30 3.5 26.771 26.5 1.3/64 33 3.5 29.771 29.5 1.5/32 36 4 32. 270 32 1.1/4 39 4 35.270 35 1.3/8 42 4.2 37.799 37.5 45 4.5 40.799 40.5 48 5 43.297 43 52 5 47.297 47 D = Диаметр сверла (мм) Dnom = Номинальный диаметр метчика (мм) P = Шаг метчика (мм) РЕКОМЕНДУЕМЫЕ ДИАМЕТРЫ ПРИ СВЕРЛЕНИИ СВЕРЛАМИ СЕРИЙ ADX И CDX В таблицах приведены диаметры для обычных стандартных сверл. При сверлении современными сверлами, такими как Dormer ADX и CDX, получается отверстие меньшего диаметра и более точной формы, поэтому для предотвращения поломки метчика следует использовать сверло большего диаметра. См. маленькую таблицу справа. Метрическая резьба с мелким шагом согл. ISO МЕТЧИК Макс. Сверло Сверло МЕТЧИК Макс. Сверло Внутренний Внутренний Диам. Диам. Диам. Диам. Диам. MF mm Дюйм MF mm 3×0.35 2.721 2.65 37 25X1 24.153 24 3.5×0.35 3.221 3.2 1/8 25X1.5 23.676 23.5 4×0.5 3.599 3.5 29 25×2 23.210 23 5×0.5 4.599 4.5 16 26×1.5 24.676 24.5 5.5×0.50 5.099 5 9 27×1.5 25.676 25.5 6×0.75 5.378 5.3 5 27×2 25.210 25 7×0.75 6.378 6.3 D 28×1.5 26.676 26.5 8×0.75 7.378 7.3 9/32 28×2 26.

210 26 8×1 7.153 7 J 30×1.5 28.676 28.5 9×1 8.153 8 O 30×2 28.210 28 10×0.75 9.378 9.3 U 32×1.5 30.676 30.5 10×1 9.153 9 T 32×2 30.210 30 10×1.25 8.912 .8 8 11/32 33×2 31.210 31 11×1 10.153 10 X 35×1.5 33.676 33.5 12×1 11.153 11 7/16 36×1.5 34.676 34.5 12×1.25 10.912 10.8 27/64 36×2 34.210 34 12×1.5 10.676 10.5 Z 36×3 33.252 33 14×1 13.153 13 17/32 38×1.5 36.676 36.5 14×1.25 12.912 12.8 1/2 39×3 36.252 36 14×1.5 12.676 12.5 31/64 40×1.5 38.676 38.5 15×1 14.153 14 35/64 40×2 38.210 38 15×1.5 13.676 13.5 17/32 40×3 37.252 37 16×1 15.153 15 19/32 42×1.5 40.676 40.5 16×1.5 14.676 14.5 9/16 42×2 40.210 40 18X1 17.153 17 43/64 42×3 39.252 39 18X1.5 16.676 16.5 41/64 45×1.5 43.676 43.5 18X2 16.210 16 5/8 45X2 43.210 43 20X1 19.153 19 3/4 45X3 45.252 42 20X1.5 18.676 18.5 47/64 48X1.5 46.676 46.5 20X2 18.210 18 45/64 48X2 46.210 46 22X1 21.153 21 53/64 48X3 45.252 45 22X1.5 20.676 20.5 13/16 50X1.5 48.686 48.2 22X2 20.210 20 25/32 50X2 48.210 48 24X1 23.153 23 29/32 50X3 47.252 47 24X1.5 22.676 22.
5 7/8 24X2 22.210 22 55/64 Метрическая резьба с крупным шагом согл. ISO для сверл ADX/CDX МЕТЧИК Сверло МЕТЧИК Сверло Шаг Диам. Шаг Диам. M mm M mm 4 0.70 3.40 10 1.50 8.70 5 0.80 4.30 12 1.75 10.40 6 1.00 5.10 14 2.00 12.25 8 1.25 6.90 16 2.00 14.25 76 Нарезание резьбы метчиками ДИАМЕТРЫ СВЕРЛ ДЛЯ ОТВЕРСТИЙ ПОД НАРЕЗАНИЕ РЕЗЬБЫ Диаметр сверла может быть рассчитан из: D = D – P Метрическая резьба с крупным шагом согл. ISO МЕТЧИК



77 Руководство DORMER 2008 Обработка металлов резанием на металлорежущих станках Стр.77

Диаметр сверла под дюймовую резьбу с мелким и крупным шагом (UNC UNF), Whitworth с крупным шагом (BSW), трубную цилиндрическую (G) Справочная таблица

Диаметр сверла под дюймовую резьбу с мелким и крупным шагом (UNC UNF), Whitworth с крупным шагом (BSW), трубную цилиндрическую (G) Справочная таблица _ Сверло Внутренний Диам. Диам. Диам. UNC mm Дюйм nr 2-56 1.872 1.85 50 nr 3-48 2.146 2.1 47 nr 4-40 2.385 2.35 43 nr 5-40 2.697 2.65 38 nr 6-32 2.896 2.85 36 nr 8-32 3.513 3.5 29 nr 10-24 3.962 3.9 25 nr 12-24 4.597 4.5 16 1/4-20 5.268 5.1 7 5/16-18 6.734 6.6 F 3/8-16 8.164 8 5/16 7/16-14 9.550 9.4 U 1/2-13 11.013 10.8 27/64 9/16-12 12.456 12.2 31/64 5/8-11 13.868 13.5 17/32 3/4-10 16.833 16.5 21/32 7/8-9 19.748 19.5 49/64 1-8 22.598 22.25 7/8 1.1/8-7 25.349 25 63/64 1.1/4-7 28.524 28 1.7/64 1.3/8-6 31.120 30.75 1.7/32 1.1/2-6 34.295 34 1.11/32 1.3/4-5 39.814 39.5 1.9/16 2-41/2 45.595 45 1.25/32 Дюймовая резьба с мелким шагом согл. ISO МЕТЧИК Макс. Внутренний Сверло Сверло Диам. Диам. Диам. UNF mm Дюйм nr 2-64 1.913 1.9 50 nr 3-56 2.197 2.15 45 nr 4-48 2.459 2.4 42 nr 5-44 2.741 2.7 37 nr 6-40 3.023 2.95 33 nr 8-36 3.607 3.5 29 nr 10-32 4.166 4.1 21 nr 12-28 4.724 4.7 14 1/4-28 5.580 5.5 3 5/16-24 7.038 6.9 I 3/8-24 8.626 8.5 Q 7/16-20 10.030 9.9 25/64 1/2-20 11.618 11.5 29/64 9/16-18 13.084 12.9 33/64 5/8-18 14.

671 14.5 37/64 3/4-16 17.689 17.5 11/16 7/8-14 20.663 20.4 13/16 1-12 23.569 23.25 59/64 1.1/8-12 26.744 26.5 1.3/64 1.1/4-12 29.919 29.5 1.11/64 1.3/8-12 33.094 32.75 1.19/64 1.1/2-12 36.269 36 1.27/64 Резьба Whitworth с крупным шагом МЕТЧИК BSW Number of t.p.i. Макс. Внутренний Диам. mm Сверло Диам. mm 3/32 48 1.910 1.85 1/8 40 2.590 2.55 5/32 32 3.211 3.2 3/16 24 3.744 3.7 7/32 24 4.538 4.5 1/4 20 5.224 5.1 5/16 18 6.661 6.5 3/8 16 8.052 7.9 7/16 14 9.379 9.2 1/2 12 10.610 10.5 9/16 12 12.176 12 5/8 11 13.598 13.5 3/4 10 16.538 16.5 7/8 9 19.411 19.25 1 8 22.185 22 1.1/8 7 24.879 24.75 1.1/4 7 28.054 28 1.3/8 6 30.555 30.5 1.1/2 6 33.730 33.5 1.5/8 5 35.921 35.5 1.3/4 5 39.098 39 1.7/8 4.1/2 41.648 41.5 2 4.1/2 44.823 44.5 Цилиндрическая трубная резьба Whitworth МЕТЧИК Number Макс. Внутренний Сверл of Диам. Диам. G t.p.i. mm 1/8 28 8.848 8.8 1/4 19 11.890 11.8 3/8 19 15.395 15.25 1/2 14 19.172 19 5/8 14 21.128 21 3/4 14 24.658 24.5 7/8 14 28.418 28.25 1 11 30.931 30.75 1.1/4 11 39.592 39.
5 1.1/2 11 45.485 45 1.3/4 11 51.428 51 2 11 57.296 57 2.1/4 11 63.342 63 2.1/2 11 72.866 72.5 2.3/4 11 79.216 79 3 11 85.566 85.5 Метрическая резьба с крупным шагом согл. ISO для резьбовых вставок МЕТЧИК Сверло Диам. EG M mm 2.5 2.6 3 3.2 3.5 3.7 4 4.2 5 5.2 6 6.3 8 8.4 10 10.5 12 12.5 14 14.5 16 16.5 18 18.75 20 20.75 22 22.75 24 24.75 Дюймовая резьба с крупным шагом согл. ISO для резьбовых вставок МЕТЧИК Сверло Диам. EG UNC mm nr 2-56 2.3 nr 3-48 2.7 nr 4-40 3 nr 5-40 3.4 nr 6-32 3.7 nr 8-32 4.4 nr 10-24 5.1 nr 12-24 5.8 1/4-20 6.7 5/16-18 8.4 3/8-16 10 7/16-14 11.7 1/2-13 13.3 77 Нарезание резьбы метчиками ДИАМЕТРЫ СВЕРЛ ДЛЯ ОТВЕРСТИЙ ПОД НАРЕЗАНИЕ РЕЗЬБЫ Дюймовая резьба с крупным шагом согл. ISO МЕТЧИК Макс. Сверло Whitworth



78 Руководство DORMER 2008 Обработка металлов резанием на металлорежущих станках Стр.78

Диаметры свёрл под дюймовую резьбу для нарезания метчиками Цилиндрическая и коническая американская трубная резьба (NPSM NPT) Коническая трубная резьба (Rc)

Диаметры свёрл под дюймовую резьбу для нарезания метчиками Цилиндрическая и коническая американская трубная резьба (NPSM NPT) Коническая трубная резьба (Rc) _ Цилиндрическая американская трубная резьба “DRYSEAL” Коническая трубная резьба Whitworth МЕТЧИК Min Макс. Rec. Rec. МЕТЧИК Min Recommended МЕТЧИК DRILL Внутренний Внутренний Drill Drill Внутренний Drill Number Диам. Диам. Диам . Диам. Диам. Диам. of Диам. NPSM mm Дюйм NPSF mm Rc t.p.i. mm 1/8”-27 9.039 9.246 9.10 23/64 1/8”-27 8.651 8.70 1/8 28 8.4 1/4”-18 11.887 12.217 12.00 15/32 1/4”-18 11.232 11.30 1/4 19 11.2 8 /8” 3/ 15.316 15.545 15.50 39/64 8 /8” 3/ 14.671 14.75 3/8 19 14.75 1/2”-14 18.974 19.279 19.00 3/4 1/2”-14 18.118 18.25 1/2 14 18.25 14 /4” 3 24.333 24.638 24.50 31/32 3/4”-14 23.465 23.50 5/8 14 20.25 1’-11.1/2 30.506 303.759 30.50 1.13/64 1”-11.1/2” 29.464 29.50 3/4 14 23.75 1.1/4”-.11.1/2 39.268 39.497 39.50 1. 9/16 7/8 14 27.5 1.1/2”-.11.1/2 45.339 45.568 45.50 1.51/64 1 11 30 2”-11.1/2 57.379 57.607 57.50 2. 1/4 1.1/8 11 34.5 2.1/2”-8 68.783 69.266 69.00 2.23/32 1.1/4 11 38.5 3”-8 84.684 85.166 85.00 3.3/8 1.3/8 11 41 1.1/2 11 44.5 1.3/4 11 50 2 11 56 2.1/4 11 62 2.1/2 11 71.5 2.3/4 11 78 3 11 84 Коническая американская трубная резьба метчик Сверло Сверло Number of Диам. Диам. NPT t.p.i. mm Дюйм 1/16 27 6.3 D 1/8 27 8.5 R 1/4 18 11 7/16 3/8 18 14.5 37/64 1/2 14 18 23/32 3/4 14 23 59/64 1 14 29 1.5/32 1.1/4 11.1/2 38 1.1/2 1.1/2 11.1/2 44 1.47/64 2 11.1/2 56 2.7/32 2.1/2 8 67 2.5/8 3 8 83 3.1/4 Коническая американская трубная резьба “DRYSEAL” метчик Сверло Number of Диам. NPTF t.p.i. mm 1/8 27 8.4 1/4 18 10.9 3/8 18 14.25 1/2 14 17.75 3/4 14 23 1 11.1/2 29 1.1/4 11.1/2 37.75 1.1/2 11.1/2 43.75 2 11.1/2 55.75 2.1/2 8 66.5 3 8 82.5 Трубная резьба ARMOUR PG 7 9 11 13.5 16 21 29 36 42 48 Макс. Сверло Number Внутренний of Диам. Диам. t.p.i. mm 20 11.45 11.4 18 14.01 13.9 18 17.41 17.25 18 19.21 19 18 21.31 21.25 16 27.03 27 16 35.73 35.5 16 45.73 45.5 16 52.73 52.5 16 58.03 58 МЕТЧИК 78 Нарезание резьбы метчиками ДИАМЕТРЫ СВЕРЛ ДЛЯ ОТВЕРСТИЙ ПОД НАРЕЗАНИЕ РЕЗЬБЫ Коническая американская трубная (NPT)



79 Руководство DORMER 2008 Обработка металлов резанием на металлорежущих станках Стр. 79

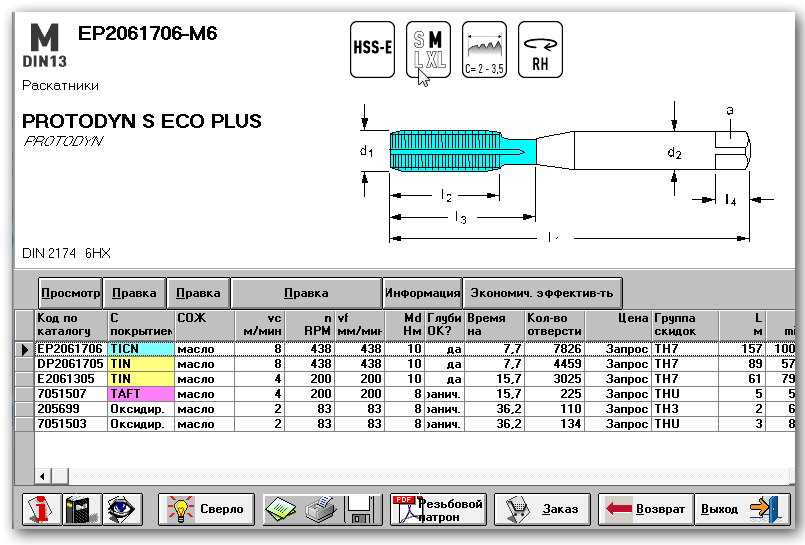

Диаметры отверстий под накатку внутренней резьбы бесстружечными метчиками – раскатниками Метрические и дюймовые стандартные резьбы Таблица размеров

Диаметры отверстий под накатку внутренней резьбы бесстружечными метчиками – раскатниками Метрические и дюймовые стандартные резьбы Таблица размеров _ с крупным шагом согл. ISO МЕТЧИК Макс. Внутренний Сверло Сверло Диам. Диам. Диам. M mm Дюйм 2 1.679 1.8 2.5 2.138 2.3 3 2.599 2.8 35 3.5 3.010 3.2 30 4 3.422 3.7 5 4.334 4.6 14 6 5.153 5.5 7/32 8 6.912 7.4 10 8.676 9.3 12 10.441 11.2 7/16 14 12.210 13.0 16 14.210 15.0 D = Диаметр сверла (мм) Dnom = Номинальный диаметр метчика (мм) P = Шаг метчика (мм) 65 в формуле стоит для желаемой высоты резьбы в % Метрическая резьба с мелким шагом согл. ISO МЕТЧИК Макс. Сверло Внутренний Диам. Диам. MF mm 4×0.50 3.599 3.8 5×0.50 4.599 4.8 6×0.75 5.378 5.7 8×0.75 7.378 7.7 8×1.00 7.158 7.5 10×1.00 9.153 9.5 10×1.25 8.912 9.4 12×1.00 11.153 11. 5 12×1.25 10.9912 11.4 12×1.50 10.676 11.3 14×1.00 13.153 13.5 14×1.25 12.912 13.4 14×1.50 12.676 13.3 16×1.00 15.153 15.5 16×1.50 14.676 15.25 Дюймовая резьба с крупным шагом согл. ISO МЕТЧИК Макс. Внутренний Сверло Сверло Диам. Диам. Диам. UNC mm Дюйм nr 1-64 1.582 1.7 51 nr 2-56 1.872 2 47 nr 3-48 2.148 2.3 nr 4-40 2.385 2.6 39 nr 5-40 2.697 2.9 33 nr 6-32 2.896 3.2 1/8 nr 8-32 3.513 3.8 25 nr 10-24 3.962 4.4 11/64 nr 12-24 4.597 5 9 1/4-20 5.268 5.8 5/16-18 6.734 7.3 3/8-16 8.164 8.8 11/32 7/16-14 9.550 10.3 Y 1/2-13 11.013 11.9 .463 Дюймовая резьба с мелким шагом согл. ISO МЕТЧИК Макс. Внутренний Сверло Сверло Диам. Диам. Диам. UNF mm Дюйм nr 1-72 1.613 1.7 51 nr 2-64 1.913 2.0 nr 3-56 2.197 2.3 nr 4-48 2.459 2.6 37 nr 5-44 2.741 2.9 33 nr 6-10 3.023 3.2 1/8 nr 8-36 3.607 3.9 24 nr 10-32 4.166 4.5 16 nr 12-28 4.724 5.1 7 1/4-28 5.588 6 A 5/16-24 7.038 7.5 .293 3/8-24 8.626 9.1 7/16-20 10.030 10.6 Z 1/2-20 11.618 12.1 .476 79 Нарезание резьбы метчиками ДИАМЕТРЫ СВЕРЛ ДЛЯ ОТВЕРСТИЙ ПОД РАСКАТЫВАНИЕ РЕЗЬБЫ СПРАВОЧНЫЕ ТАБЛИЦЫ Диаметр сверла может быть рассчитан из: D = D – 0,0068 P 65

Подборка ссылок иллюстрированных из промышленных каталогов
867 Рекомендуемые диаметры сверл под метрическую резьбу Recommended tap drill sizes Metric ISO threads868 Рекомендуемые диаметры сверления отверстий под дюймовую резьбу UNC UNF Диаметр сверла для трубной резьбы Whitworth pipe threads1076 Размер сверла под метрическую резьбу с основным и мелким шагом Справочная таблица Стандартное обозначение резьбы Диаметр сверлильного инструмента1652 Drill diameters for prepared holes Metric Coarse and Fine Screw Thread Справочная таблица значений диаметра предварительного отверстия под нарезани
767 Размер сверла для отверстий под унифицированную американскую резьбу UNC и UNF нарезаемую метчиками Метрическая и дюймовая системы768 Основные диаметры отверстий под метрическую резьбу с крупным и мелким шагом для нарезки метчиками Размеры в метрической и дюймовой системах измерения769 Таблица размеров сверл для отверстий под резьбу Резьбонарезание метчиком Крупный и мелкий шаг стандартной метрической резьбы 65 70 75 процентов770 Таблица диаметров отверстий под накатку метчиками раскатниками дюймовой унифицированной резьбы (UNC UNF) с основным и мелким шагом771 Таблица диаметров под накатку бесстружечными метчиками стандартной метрической резьбы (M MF) с основным и мелким шагом772 Таблица размеров сверл для отверстий под трубную резьбу NPT NPTF NPSM NPSC NPSF Предварительное отверстие обработано без развертки и с разверткой
352 Справочная таблица диаметров отверстий под резьбу для нарезания резьбы метчиками Часть 1 Метрическая резьба ISO по DIN 13 Метрическая мелк353 Справочная таблица диаметров отверстий под резьбу для нарезания резьбы метчиками Часть 2 Трубная резьба Витворта по DIN ISO 228/1 Резьба В354 Справочная таблица диаметров отверстий под резьбу для нарезания резьбы метчиками Часть 3 Американская унифицированная крупная резьба по AS355 Справочная таблица диаметров отверстий под резьбу для нарезания резьбы метчиками Часть 4 Трубная резьба по DIN 40 430 Pg Число ниток Наруж356 Таблица диаметров отверстий под резьбу для раскатников (бесстружечных метчиков) Часть 1 Метрическая резьба ISO по DIN 13 Метрическая мелка357 Таблица диаметров отверстий под резьбу для раскатников (бесстружечных метчиков) Часть 2 Трубная резьба Витворта по DIN ISO 228/1 G Число н
1352 Диаметр отверстия под нарезание резьбы метчиком Справочные таблицы Метрическая резьба ISO M Метрическая крупная резьба ISO DIN 13 и DIN ISO 965-1 D Di 0 P мм1353 Диаметр сверла для резьбовых отверстий Справочные таблицы рекомендованных значений Метрическая резьба ISO MF Метрическая мелкая резьба ISO DIN 13 и DIN ISO 961354 Диаметры отверстий под резьбу Метрическая резьба ISO 60° Крупная резьба по ASME B1. 15 и ISO 3161 D Dl 0 P Gg/1 мин мм 3B макс мм 3B 0 мм 1-64 UNJC 1,467 1,5701355 Значения диаметра отверстия под внутреннюю резьбу для резьбовых проволочных вставок Прочие виды P Dil D EG UNC Унифицированная крупная резьба для резьбовых вс1356 Диаметры отверстий под резьбу Техническая информация Американская резьба 60 Крупная резьба по ASMEСверхмелкая резьба по ASME B1.1 D Dl 0 мм 0 P Gg/1 мин мм 2B1357 Диаметр отверстия для нарезания резьбы метчиком Американская трубная резьба ti min. D NPT Американская стандартная трубная резьба по ASME B1.20.1 конус 1:16 N
1358 Диаметры отверстий под резьбу Трубная резьба Дюймовая резьба Whitworth Трубная резьба по DIN EN ISO 228 BSW Дюймовая резьба по BS 84 D Di D Di 0 P Gg/1 мин мм1359 Диаметры отверстий под резьбу Резьбонарезание Дюймовая резьба Whitworth BA Британская стандартная резьба по BS 949, Part 2 Rc Коническая трубная резьба, конус1360 Диаметры отверстий под резьбу Накатывание резьбы Справочные таблицы значений Метрическая крупная резьба ISO DIN 13 и DIN ISO 965-1 Метрическая мелкая резьба I1361 Диаметры отверстий под резьбу Накатывание резьбы Метрическая крупная резьба ISO EG по DIN 8140 А Дюймовая резьба BSW по BS 84 Сверхмелкая резьба UNEF по ASME
358 Диаметры отверстий под резьбу для болтов Диаметр отверстия под резьбу всегда должен быть меньше, чем наружный диаметр резьбы на плашке Пла359 Диаметры отверстия под резьбу для болтов Американская крупная резьба в соответствии с ASME B1 1 Американская мелкая резьба в соответствии360 Диаметры отверстия под резьбу для болтов Трубная резьба G в соответствии с DIN EN ISO 228 G Шаг P Предварительный диаметр d мм 0 при токар1320 Диаметр сверла под резьбовое отверстие Резьба метрическая крупная (M) Метрическая мелкая (MF) Режущий материал осевого режущего инструмента1321 Размеры отверстия и зенкования под метрический болт с цилиндрической головкой Таблица и чертеж Номинальный размер резьбы963 Таблица выбора диаметра сверла под нарезаемую резьбу Метрическая резьба с основным шагом Метрическая резьба с мелким шагом Обозначение резьбы Диаметр сверлильно
279 Рекомендуемые диаметры предварительно обработанных отверстий под нарезание стандартной метрической резьбы (DIN 13) метчиком Справочные таблицы для резьбового режущег280 Справочная таблица значений диаметров предварительно обработанных отверстий под нарезку метчиками стандартной мелкой метрической резьбы MF DIN 13 Металлорежущий инст281 Рекомендуемые диаметры сверления отверстий под дюймовую резьбу UNC UNF ASME B1 1 G DIN-ISO 228 Справочная таблица от шведского производителя металлорежущего инструме282 Рекомендуемые диаметры предварительно обработанных отверстий для нарезания метчиками американской цилиндрической и конической трубной резьбы NPT ASME B1 20 1 Cone 1283 Таблица значений диаметров отверстий под бесстружечные метчики (раскатники) Метрическая стандартная резьба с основным и мелким шагом DIN 13 мм дюйм TDZ TP PHD PHD M284 Рекомендуемые значения диаметров просверленных отверстий под бесстружечные метчики (раскатники) Дюймовая американская унифицированная резьба с основным и мелким шаго
Пример иллюстрации инструмента из промышленного каталога (из подборки фото инструментов для металлообработки / Metal cutting tools images)

926 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.

Красочная иллюстрация работы машинного метчика по нарезанию метрической резьбы в глухом отверстии заготовки из металла Промышленные каталоги Германии

Красочная иллюстрация работы машинного метчика по нарезанию метрической резьбы в глухом отверстии заготовки из металла Промышленные каталоги Германии _ Общий каталог инструмента WALTER на русском языке за 2012 год Токарная обработка Сверление Резьбонарезание Фрезерование Инструментальная оснастка Walter

Каталоги инструмента и оснастки для металлообработки на станках /
Cutting tools and tooling system catalogs

Сверло-метчик из Китая. Набор из 6 штук

Всем привет.

Сегодняшний обзор будет посвящен набору сверл-метчиков, приобретенных мною на просторах Aliexpress.

Так уж вышло, что в последнее время мне в руки начал попадать китайский инструмент, и, что самое удивительное, оказывался он довольно неплохого качества. Сперва меня удивили экстракторы сломанных болтов/винтов, затем это были ступенчатые сверла, потом было еще что-то, уже не помню что. Решив не останавливаться на достигнутом, я приобрел набор сверл-метчиков, которые и стали виновниками сегодняшнего обзора.

Итак, продавец был выбран совершенно спонтанно, но несмотря на это, показал себя с хорошей стороны. Посылка была отправлена спустя несколько дней после оплаты, причем она была снабжена полноценным треком, информацию по которому можно посмотреть здесь.

Пришел инструмент без какой-либо заводской упаковки. Сверла были помещены в обычный полиэтиленовый пакетик (даже два).

Итак, в комплекте у нас 6 сверл, которые можно считать современным комбинированным режущим инструментам. С помощью которого можно выполнить два вида обработки металла за одну операцию – сверление и последующее нарезание резьбы. Почему современным? Да потому, что еще относительно недавно ничего подобного в хозмагах не было и приходилось довольствоваться обычным сверлом и ручным метчиком. Причем для того, чтобы все получилось как надо, приходилось подбирать не только метчик нужного размера, но и сверло для проделывания отверстия. Если вдруг кому-нибудь интересно, то вот таблица подбора диаметра сверла под резьбу:

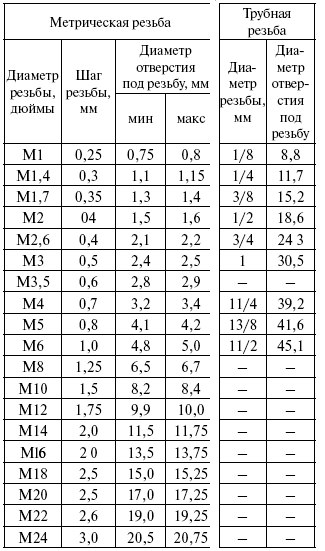

Сверла были обильно покрыты какой-то смазкой, после очистки от нее они стали выглядеть следующим образом:

Тут хочу сказать, что выглядят они более чем симпатично. Для упрочнения, режущая часть инструмента покрыта нитридом титана (желтенькое напыление), во всяком случае именно так указано на страничке продавца. Хвостовик шестигранный, быстросменный. Актуальность его использования у меня вызывает большой интерес, поскольку такие “патроны”, как правило, у маломощного инструмента. У того, что способно просверлить металл и нарезать в нем резьбу в 95% будет зажимной цанговый патрон. Ну да ладно, на работу не особо влияет, так что не будем отвлекаться.

На хвостовике каждого сверла имеется маркировка, обозначающая марку стали, а так же параметры получаемой резьбы.

Итак, изготовлен инструмент из быстрорежущей стали HSS6542, которая является чем-то похожим на 6М5 (у нас) или М2 (в Европе). На сегодня это одна из самых популярных и востребованных быстрорежущих сталей, что объясняется ее относительно невысокой стоимостью и отличными характеристиками. Хим состав такой стали W:5.50-6.75; Mo:4.50-5.50; Cr:3.80-4.40; V:1,75-2.20; Сверла цельные, а не сварные (иногда, в целях удешевления процесса изготовления сверл большого диаметра, хвостовики изготавливают из обычной стали и просто приваривают их к режущей части).

Итак, в комплекте у нас сверла-метчики для нарезки резьбы: 10х1,5, 8х1,25, 6х1, 5х0,8, 4х0,7 и 3х0,5. В общем, самые ходовые параметры. Если кто не в курсе, то первая цифра означает диаметр, резьбы, а вторая – ее шаг (расстояние между витками).

Сейчас настало время небольших измерений. Для начала взвесим все, что находится в пакетике:

Теперь, для самоуспокоения, диаметр режущей части метчика самого большого сверла из комплекта:

И самого маленького:

Диаметр той части сверла, которая должна нарезать резьбу, всегда больше режущей части непосредственно сверла (масло масляное, но, надеюсь, понятно). Это очень хорошо видно на вот этой фотографии:

Диаметр хвостовика у всех сверл одинаковый.

Сверло-метчик применяют для обработки отверстий в сплошном металле, в котором впоследствии будут нарезать резьбу. Так как отверстие не подготовлено заранее в процессе литья, штамповки или ковки, первой ступенью инструмента будет сверло. Отрезок в виде метчика вступит вторым после первой операции – сверления. Из сплошного металла у меня под рукой оказался немного ржавый металлический прут, толщиной 8 миллиметров 🙂

Вот тут хочу сказать, что полноценная дрель была временно вывезена на дачу, а поскольку нонче не сезон для выездов на природу, то тест работоспособности проводился дома. Здесь нет ни сверлильного станка, ни тисков. В качестве привода, использовался аккумуляторный шуруповерт с подсевшей батареей 🙁 В качестве верстака с тисками – 2 дочкины книжки… Грусть-печаль…

Отсюда вывод – со своей задачей сверло-метчик справляется отлично. Если установить его в станок или хотя бы зажать в тиски то, в чем будет проделываться отверстие, то результат будет много лучше.

Я же, воодушевившись результатами, допустил оплошность, и наклонив металлическую пластину во время извлечения сверла после проделывания третьего отверстия, сломал его 🙁

Но, как говорится, нету худа без добра – теперь точно знаю, что оно было подвергнуто термообработке 🙂

Подводя итог всему, что тут было написано, могу сказать, что сверла получились неплохими. Они и проделывают отверстие, и нарезают резьбу. Причем делают это даже в спартанских условиях, без использования надлежащего инструмента. Если использовать тиски и станок, то резьба получится более качественной, а отверстие ровным. В целом, использовать их можно если хочется получить отверстие с резьбой быстро. Но я все же предпочитаю обычные ручные метчики. Получается аккуратней что ли. Кстати, комплект таковых, я тоже недавно получил. Так что не за горами и их обзор 🙂 В целом же, китайцы удивили и на этот раз, еще раз подтвердив мои мысли о том, что они начинают делать все более качественные вещи.

На этом, пожалуй, все. Спасибо за внимание и потраченное время.

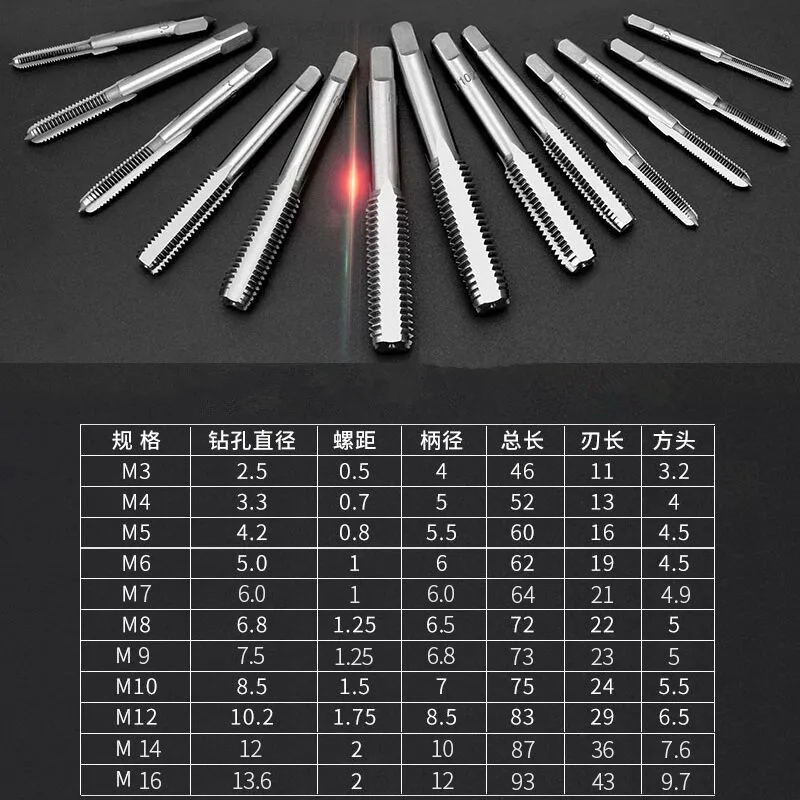

Таблица размеров метчиков и информация –

  • Когда дело доходит до сверления отверстий под метчики, необходимо знать размер сверла. Знание правильного размера сверла для конкретного метчика важно для достижения успеха, когда дело доходит до нарезания резьбы. В этом сообщении блога наши инженеры обсудят размер сверла для метчика 12 мм и размер сверла. Мы […]

  • Вам нужно сверло размером М16? Размеры метчиков и сверл являются важным компонентом любого процесса обработки и ключевым компонентом успеха любого проекта. Знание подходящего размера метчика и сверла может помочь вам сэкономить время и деньги, а нарезание резьбы сверлом соответствующего размера поможет […]

  • Что такое размер сверла метчика 0-80? Метчиковые сверла используются в металлообработке для создания внутренней резьбы в отверстии. Размер сверла определяется размером желаемой резьбы, который измеряется в витках на дюйм (TPI). Размер сверла метчика 0-80 — один из самых маленьких метрических метчиков […]

  • Вы ищете подходящий размер сверла для резьбы M12 x 1,0? Этот пост в блоге предоставит вам ответы, которые вам нужны. Здесь наши инженеры обсудят, что такое размер сверла для метчика M12 x 1,0, и объяснят, какой размер отверстия вам нужно просверлить для M12. Мы также […]

  • Планируете ли вы нарезать отверстие диаметром 5 мм для метрической резьбы? Вы знаете размер сверла для метчика 5 мм? Если нет, то этот пост в блоге для вас! Здесь наши инженеры обсудят, что такое размер сверла для метчика 5 мм и размер его сверла. Мы также посмотрим, что […]

  • Размер резьбы под резьбу — это диаметр отверстия, которое просверливается перед нарезанием резьбы в отверстии. Этот размер связан с размером метчика и зависит от типа используемого метчика. В этой статье наши инженеры обсудят размер сверла для метчика 14 мм. Преимущества использования […]

  • Нарезание резьбы является ключевой частью многих строительных и ремонтных работ. Но как узнать, какой размер сверла использовать для создания отверстия нужного размера? Вот тут-то и появляется формула размера метчика. В этом сообщении в блоге наши инженеры объяснят формулу размера метчика и как ее использовать […]

  • Вы ищете подходящий размер сверла для метчика 10 мм? Если это так, вы пришли в нужное место! В этом сообщении блога наши инженеры обсудят размер сверла для метчика 10 мм, размер сверла и многое другое. Для вашего удобства мы также предоставим таблицу размеров метрических метчиков и сверл […]

  • При работе с трубами и фитингами важно знать правильный размер сверла для резьбы. Размер сверла для метчика ¼ NPT является стандартным размером, используемым при нарезании резьбы в металле, чтобы принять ¼ дюйма национальной трубной резьбы (NPT). Этот размер используется с различными трубами […]

  • Вы когда-нибудь задумывались, какой размер сверла использовать для нарезания резьбы на масленке? Поиск правильного размера метчика может сэкономить ваше время и обеспечить надежность ваших фитингов. Таблица размеров сверлильных метчиков для пресс-масленки может помочь вам определить правильный размер сверла для работы. Итак, в этом блоге […]

    • Таблица метчиков и сверл SAE

    Таблица метчиков и сверл SAE – RF Cafe
    Спиральное сверло было изобретен Стивеном А. Морсом из Ист-Бриджуотера, Массачусетс, в 1861 году. Он получил патент США 38 119 на свое изобретение на 7 апреля 1863 г. Первоначальный метод изготовления заключался в том, чтобы прорезать две канавки на противоположных сторонах круглого стержня, а затем поверните стержень, чтобы получились спиральные канавки. Это и дало название инструменту.

    В настоящее время буровое долото обычно изготавливается путем вращения стержня при перемещении его мимо шлифовального круга, чтобы вырезать канавки таким же образом, как и нарезание косозубых шестерен. Инструменты, известные как спиральные сверла, в настоящее время производятся с диаметрами, охватывающими диапазон от 0,05 мм (0,002 дюйма) до 100 мм (4 дюйма). Длина до 1000 мм (39 дюймов) доступна для использования в ручном приводе. инструменты.

    Геометрия и заточка режущих кромок имеют решающее значение для работы биты. Пользователи часто выбрасывают маленькие биты, которые затупились, и заменяют их новыми битами, потому что они недороги и заточить их хорошо сложно. Для более крупных бит доступны специальные шлифовальные приспособления. Специальная шлифовальная машина доступны для заточки или изменения формы режущих поверхностей спиральных сверл, чтобы оптимизировать сверло для конкретного материал. -Википедия

    Стандарт SAE (Общество инженеров-автомобилестроителей) метчик и сверло Таблица размеров.


    1-64 .0595 № 53 0-80 .0469 3/64
    2-56 .0700 № 50 1-72 .0595 № 53
    3-48 .0785 № 47 2-64 . 0700 № 50
    4-40 .0890 № 43 3-56 .0820 № 45
    5-40 .1015 № 38 4-48 .0935 № 42
    6-32 .1065 № 36 5-44 .1040 № 37
    8-32 .1360 № 29 6-40 .1130 № 33
    10-24 .1495 № 25 8-36 .1360 № 29
    12-24 .1770 № 16 10-32 . 1590 № 21
    1/4-20 .2010 № 7 12-28 .1820 № 14
    16-18 5/18 .2570 “Ф” 1/4-28 .2130 № 3
    3/8-16 .3125 5/16 16-24.05 .2720 ‘Я’
    16-14 июля .3680 ‘У’ 3/8-24 .3320 ‘К’
    1/2-13 .4219 27/64 16-20 июля .3906 25/64
    16-12 сентября . 4844 31/64 1/2-20 .4531 29/64
    5/8-11 .5312 17/32 16-18 сентября .5156 33/64
    3/4-10 .6562 21/32 8/8-18 .5781 37/64
    7/8-9 .7656 49/64 3/4-16 .6875 16.11
    1″-8 .8750 7/8 7/8-14 .8125 13/16
      1″-14 .9375 59/64
