Метрическая резьба является одним из основных типов, используемых в крепежных элементах. Применяется при создании винтовых пар инструментов и приборов. Профиль нарезки — равнобедренный треугольник, имеющий угол вершины 60°. Профиль болтов и гаек совпадает. Метрической она называется потому, что геометрические характеристики измерены в миллиметрах. Создается как на цилиндрических, так и конических деталях.

Содержание

  1. Особенности
  2. Области применения и характеристики
  3. Геометрия
  4. Поля допусков
  5. Обозначения
  6. Размеры резьбы — таблицы переводов
  7. Особенности нарезки
  8. Действующие стандарты

Особенности

  • В России основная масса крепежных соединений и деталей основана на метрическом типе.
  • Угол профилей нарезки – 60 градусов.
  • Миллиметры в качестве измерителя размеров.

Разделяется на крупный и мелкий шаг:

  • Крупный используется в диаметрах от 1 до 68 миллиметров, а мелкий может использоваться от 1 до 600.
  • Крупная нарезка актуальна для соединений, испытывающих ударные нагрузки.
  • Мелкая – для создания соединений повышенной герметичности.
  • Мелкий шаг активно применяется в создании регулировочных соединений, так как позволяет с легкостью проводить регулировку параметров.
  • Вся современная техника и машины проектируется на основе метрического типа.

Области применения и характеристики

В основной мере используется в создании разнообразных крепежей:

  • Анкерные и обычные болты;
  • Гайки;
  • Шпильки;
  • Винты.

При этом крупный шаг используется при воздействии излишних нагрузок, а маленький, соответственно, при наличии малых.

Конические детали с метрической резьбой применяются тогда, когда стыку требуется создание повышенной герметичности. За счет профилей на конической поверхности удается создавать особую плотность без применения дополнительного уплотнителя. За счет этого свойства она активно применяется во время монтажа трубопроводов, создании пробок.

Необходимо обратить внимание на то, что профиль метрического типа будет идентичен как на цилиндрической, так и на конической поверхности.

К числу основных характеристик можно отнести:

  1. Размер – диаметр и шаг;
  2. Направление – левое или правое;
  3. Месторасположение – внутри или снаружи.

Существует еще ряд параметров, которые определяют разделение на типы.

Геометрия

Геометрические характеристики метрической резьбы следующие:

  • Номинальное значение диаметра определяется буквами D и d. Заглавная обозначает наружное значение, а прописная – внутреннее.
  • Среднее значение диаметра исходя из размещения внутри или снаружи маркируется D2 и d.
    Внутренний диаметр, который также зависит от размещения внутри или снаружи, обозначается D1 и d.
  • Внутренние диаметры болтов необходимы для определения напряжения, которое будет возникать в крепежном соединении.
  • Шаг определяется как промежуток между вершиной или впадиной близлежащих витков.
  • Высота профиля резьбового элемента маркируется буквой H.

Поля допусков

Бывают одного из 3 типов:

  • Точные –с повышенными требованиями к точности;
  • Средние – для элементов общего применения;
  • Грубые – используются, например, при нарезке в глубоких глухих отверстиях или горячекатаном прутке.

Данный параметр определяется по соответствующим таблицам. Во время выбора необходимо соблюдать следующую последовательность:

  1. Выбор полей допусков, выделенные жирным.
  2. Которые прописаны светлыми буквами.
  3. Значения, размещенные в круглых скобках.
  4. Размещенные в квадратных скобках.

Обозначения

Резьба обладает двумя основными характеристиками

  • Номинальный диаметр.
  • Шаг.

Используются цифробуквенные обозначения, например, стандартные М40. В этом случае:

  • М- тип нарезки, что значит «метрическая».
  • 40 – номинальный диаметр, то есть сорок миллиметров.
  • При наличии крупного шага он не обозначается в маркировке. Определяется исключительно по ГОСТ.

Для другого примера стоит разобрать еще один вариант, имеющий мелкий шаг – М30х2.

  • Диаметр – 30 мм;
  • М- наличие метрической нарезки;
  • Шаг – 2 мм.

Существуют еще важные особенности, которые имеют данные резьбы. Так как существует лево- и правосторонняя, то эта характеристика может быть в маркировке. Однако, по традиции, правосторонняя в обозначении также не отражается. При наличии левосторонней маркировка будет выглядеть, например, так – М30 LH.

Число заходов. В однозаходном варианте количество также не отражается, так как оно равно 1. При наличии многозаходной нарезки обозначение будет выглядеть так – М20х3 (Р2).

При маркировке еще определяется одна из трех групп по длине свинчивания:

  • N – нормальная. Обычно не прописывается.
  • S – короткая.
  • L – длинная.

Укороченная или удлиненные нарезки прописываются в обозначении после полей допуска и отграничиваются от них горизонтальной линией.

Помимо этого, определяется посадка. Записывается в форме дроби: числитель – параметр внутренней резьбы, относящийся к полю допуска, знаменатель –допуск для наружной.

Размеры резьбы — таблицы переводов

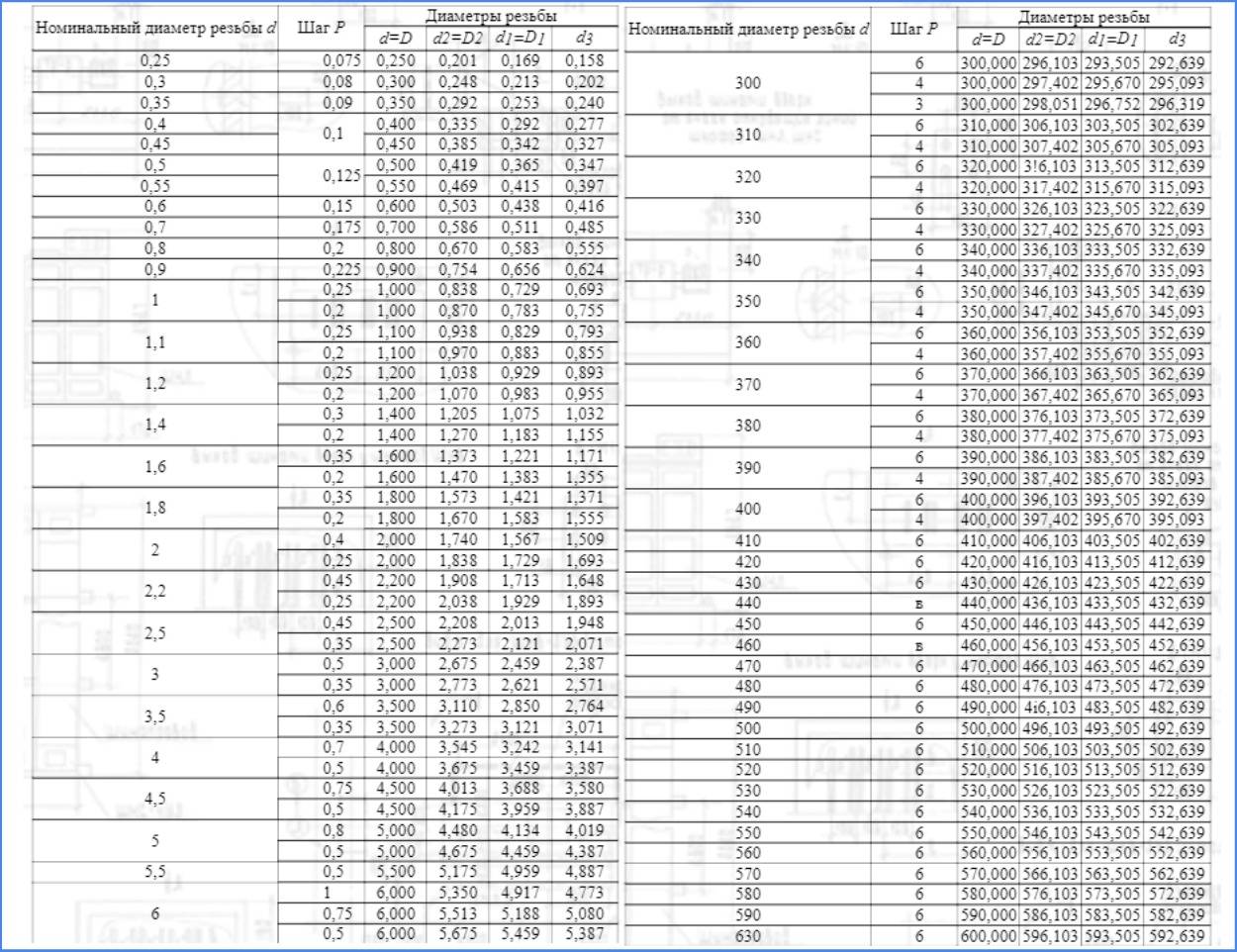

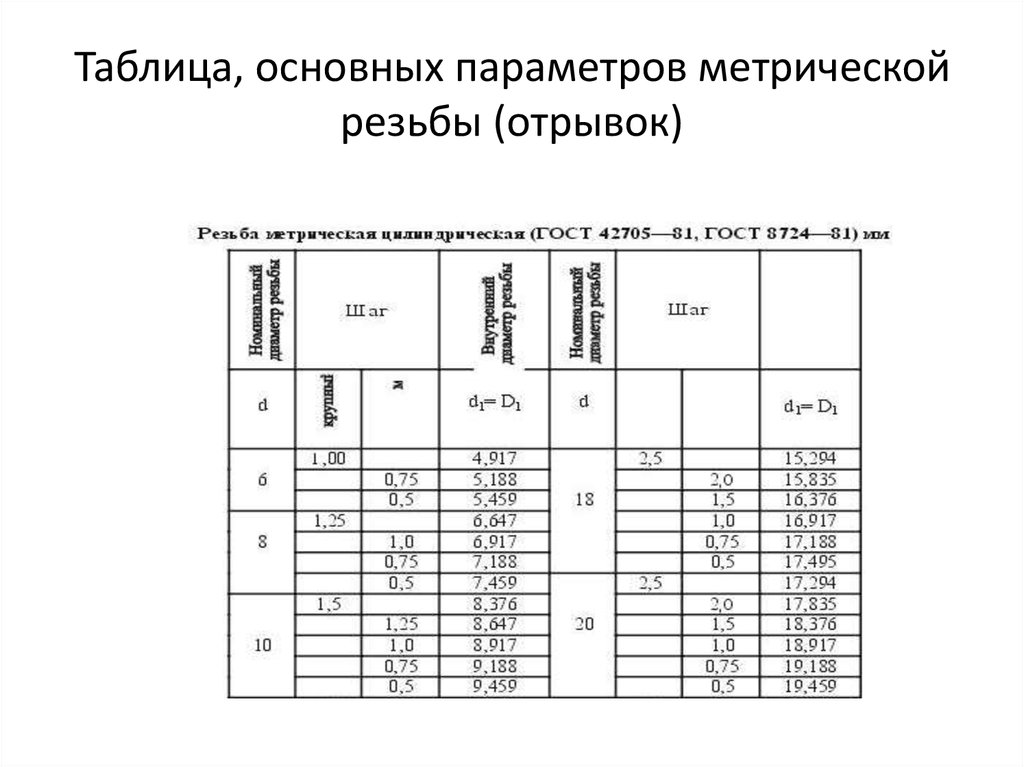

Приводим таблицу диаметров метрической резьбы, которая поможет отличить и понимать особенности дюймовых и метрических резьб. Все значения с диаметрами и шагом приведены в миллиметрах.

Данные также помогают осуществить перевод, понять разницу и калибры рассматриваемой нарезки.

Особенности нарезки

После того как определен диаметр и прочие параметры необходимой резьбы, следует подбирать метчик и выполнять процесс нарезания. Методика предполагает следующую последовательность нанесения:

  1. Деталь закрепляется в тисках.
  2. Ось будущего отверстия должна располагаться перпендикулярно плоскости стола.
  3. Метчик помещается в заранее подготовленную фаску в отверстии детали.
  4. С небольшим усилием метчик прижимается к заготовке и осуществляется вращение по часовой стрелке.
  5. Движение должно производится плавное и равномерное.
  6. Следует совершить 2 полных оборота. Затем на пол-оборота инструмент выворачивается.
    Необходимо обратить внимание, что внутреннюю резьбу желательно выполнять несколькими метчиками. Для начала совершается проход черновым инструментом, после средним, а в завершение чистовым. Убрав из процесса один из них, ускорить процедуру не получится, а вот ухудшить результат легко.

Для создания наружной нарезки используется лерка (плашка), работа которой строится аналогичным образом.

Создать метрическую резьбу не составит труда даже неопытному мастеру. Необходимо лишь применять соответствующий инструмент, использовать справочник и учитывать данные таблиц. Изображения и фото же, представленные на сайте, помогут понять, чем отличаются различные размеры и типы.

Действующие стандарты

Наиболее используемым действующим государственным стандартом является ГОСТ 24705-2004 «Резьба метрическая. Основные размеры». Европейские стандарты предполагают действие ISO 724:1993. Этот же документ регламентирует ГОСТ 9150 – 59 и ГОСТ 8724—2002.

Также следует учитывать ГОСТ 11708—82 и ГОСТ 16093—2004.

M – Метрическая резьба (ISO)

Рисунок 1: Демонстрация стандарта метрической резьбы ISO. Угол боковой поверхности составляет 60°, а наружная и внутренняя резьбы параллельны.

Метрическая резьба ISO является одним из первых типов резьбы общего назначения, получивших международное одобрение. ISO 68-1 определяет принципы проектирования метрической резьбы. Метрическая резьба ISO состоит из симметричных V-образных резьб. V-образная форма резьбы имеет боковой угол 60°, наружная и внутренняя резьбы параллельны (рис. 1).

Метрические крепежные изделия указываются с шагом резьбы вместо количества резьбы. Шаг резьбы — это расстояние между витками резьбы, которое выражается в миллиметрах. Меньшие крепежные детали обычно имеют более тонкую резьбу и меньший шаг резьбы.

Метрическая резьба бывает с разным шагом для данного диаметра: крупным и мелким шагом.

  • Крупный шаг:     Крупная резьба имеет размер шага по умолчанию и идентифицируется только по диаметру. Эти резьбы имеют размер шага по умолчанию в соответствии с размерами метрической резьбы в таблице 1 и являются наиболее часто используемыми типами резьбы. Они соответствуют ISO 724 (DIN 13-1).
  • Мелкий шаг: Мелкие резьбы имеют меньший размер шага и используются реже. Их можно узнать по диаметру и размеру шага. Они соответствуют ISO 724 (DIN 13-2 до 11).

  • краны

  • резьбовые плашки

  • воротки и плашки

  • наборы метчиков и матриц

Размер резьбы (мм) Главный диаметр (мм) Внутренний диаметр (мм) Шаг (мм)
М 3
2,98		 2,459 0,5
М 4 3,978 3,242 0,7
М 5 4,976 4.134 0,8
М 6 5,976 4,917 1
М 8 7,974 6,917 1,25
М 10 9,968 8. 376 1,5
М 12 11,97 10.106 1,75
М 16 15,96 13.835 2
М 20 19,96 17.294 2,5
М 24 23,95 20.752 3

Таблица 1: Таблица размеров метрической резьбы ISO (грубая)

Размер — номинальный диаметр

(мм)

Шаг

(мм)

Метчик

(мм)

M 1,0 x 0,2 0,20 0,80
M 1,1 x 0,2 0,20 0,90
M 1,2 x 0,2
0,20		 1,00
M 1,4 x 0,2 0,20 1,20
M 1,6 x 0,2 0,20 1,40
M 1,8 x 0,2 0,20 1,60
M 2 x 0,25 0,25 1,75
M 2,2 x 0,25 0,25 1,95
M 2,5 x 0,35 0,35 2. 10
M 3 x 0,35 0,35 2,60
М 3,5 х 0,35 0,35 3.10
M 4 x 0,5 0,50 3,50
M 4,5 x 0,5 0,50 4,00
M 5 x 0,5 0,50 4,50
M 5,5 x 0,5 0,50 5.00
M 6 x 0,75 0,75 5,20
M 7 x 0,75 0,75 6,20
M 8 x 0,75 0,75 7,20
M 8 x 1,0 1,00 7,00
M 9 x 0,75 0,75 8. 20
M 9 x 1 1,00 8,00
M 10 x 0,75 0,75 9.20
M 10 x 1 1,00 9,00
M 10 x 1,25 1,25 8,80
М 11 х 0,75 0,75 10.20
M 11 x 1 1,00 10.00
M 12 x 1 1,00 11.00
M 12 x 1,25 1,25 10,80
M 12 x 1,5 1,50 10.50
M 14 x 1,0 1,00 13.
00
M 14 x 1,25 1,25 12,80
M 14 x 1,5 1,50 12.50

Таблица 2: Таблица размеров метрической резьбы ISO (тонкая)

Примечание: Стандарт ISO 724 определяет резьбу до M 300; следовательно, в таблицах 1-2 показаны только наиболее распространенные используемые размеры резьбы.

Примеры маркировки

  • M4 x 0,5: Указывает на мелкую резьбу диаметром 4 мм и шагом 0,5 мм
  • M8: Имеется в виду метрическая крупная резьба диаметром 8 мм (что, согласно таблице 1, соответствует шагу 1 мм)

Прочтите нашу статью о допуске резьбы для получения дополнительной информации о том, как добавить значение допуска резьбы в метрическую систему маркировки.

Часто задаваемые вопросы

Что такое стандарт метрической резьбы ISO?

Метрическая резьба ISO состоит из симметричной V-образной резьбы. V-образная форма резьбы имеет боковой угол 60°, наружная и внутренняя резьбы параллельны.

Что такое M6 в стандартной комплектации?

M6 означает метрический винт 6 мм. Винт имеет внешний диаметр 6 мм.

  • краны

  • резьбовые плашки

  • воротки и плашки

  • наборы метчиков и матриц

Таблица основных метрических резьб

| Таблица основных метрических резьб M1 – M100

Диаметр Крупный шаг Мелкий шаг резьбы
М1 0,25 0,2
M1.
2		 0,25 0,2
М1,4 0,3 0,2
М1,6 0,35 0,2
М1,7 0,35
М1,8 0,35 0,2
М2 0,4 0,25
M2.
