Тарельчатые пружины Mubea

• Производство тарельчатых пружин
• Конструкция тарельчатых пружин
• Техническое описание тарельчатых пружин
• Допуски тарельчатых пружин
• Материалы тарельчатых пружин
• Противокоррозийная защита тарельчатых пружин

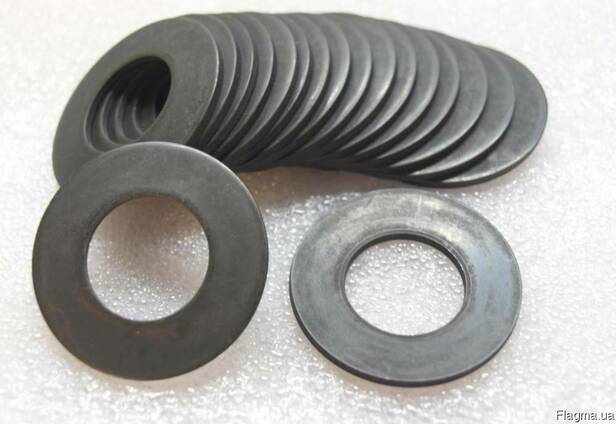

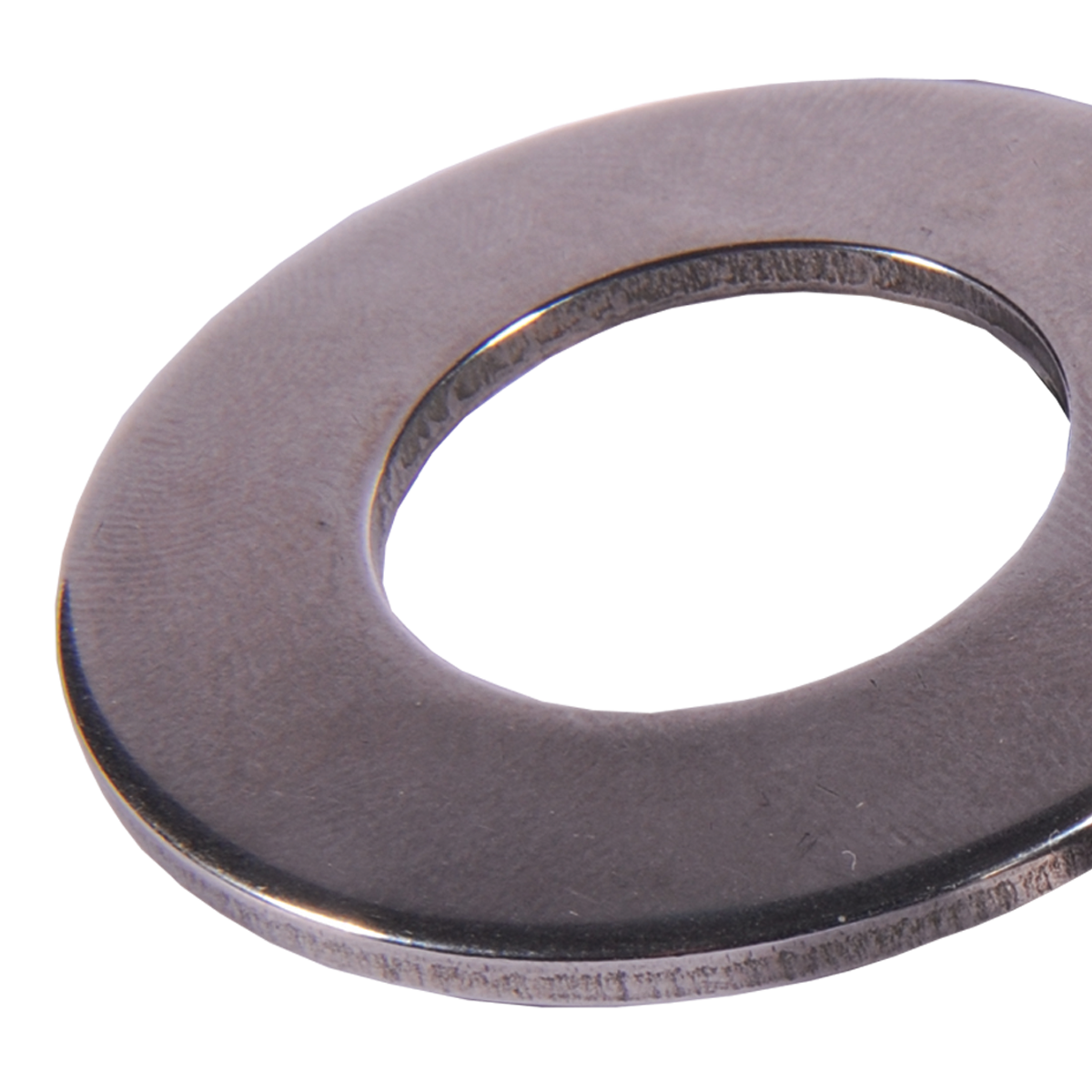

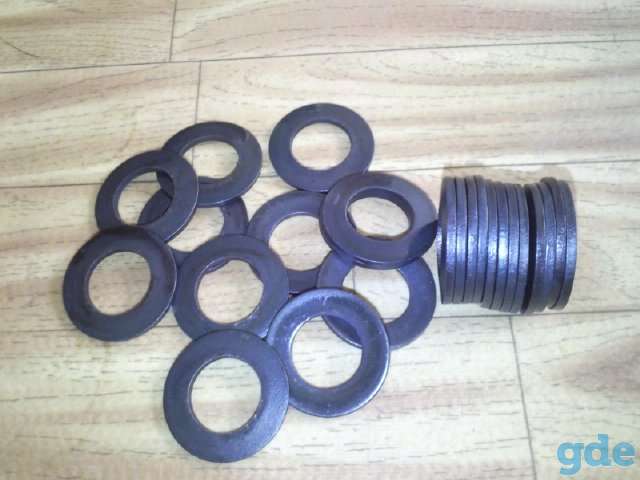

Тарельчатая пружина — это пологое коническое кольцо, подвергающееся в процессе использования осевым нагрузкам.
В зависимости от области применения пружины могут испытывать динамические или статические нагрузки.
Пружина характеризуется следующими параметрами:
Внешний диаметр De
Внутренний диаметр Di
Толщина материала t
Габаритная высота Lo

Тарельчатые пружины отличаются от пружин иного типа следующими характеристиками:
Высокая допустимая нагрузка при незначительной деформации пружины
Большая упругость при малом ходе пружины

Значительно более эффективное использование объема, чем у других типов пружин
При правильном выборе типоразмера — большой срок службы и низкий коэффициент ползучести и ослабления
Разнообразные возможности комбинирования, позволяющие добиться любых форм характеристических кривых
Возможность применения специальных материалов и разных типов покрытий
Невысокая себестоимость благодаря стандартизации

Тарельчатые пружины функционируют в температурном диапазоне от -269°С до +500°С.

Стандартные тарельчатые пружины
	Технические характеристики: Тарельчатая пружина по стандарту DIN 2093 (группа 1, группа 2, группа 3 …) Тарельчатая пружина по стандартам завода Mubea или другие по мере необходимости Диапазон размеров: наружный диаметр 8,0 мм до 800 мм с толщиной материала от 0,5 мм и более Материалы по DIN 2093 (DIN 17 221, DIN 17 222), а также специальные материалы Пружины фосфатированные и смазанные по стандарту Пружины дисковые с толщиной 0,5 мм и более подвергаются дробеструйной обработке для повышения срока службы Области применения: Системы подвески котла на электростанциях Предохранительные клапаны Защита от перегрузок в электрических трансформаторах Муфты, подвесные вагоны канатной дороги, компоненты зажима станков Безопасные тормоза для лифтов и подъемников Тормоза для строительства и железнодорожного транспорта Компенсация люфта для шариковых подшипников Виброизоляция, и т. д.

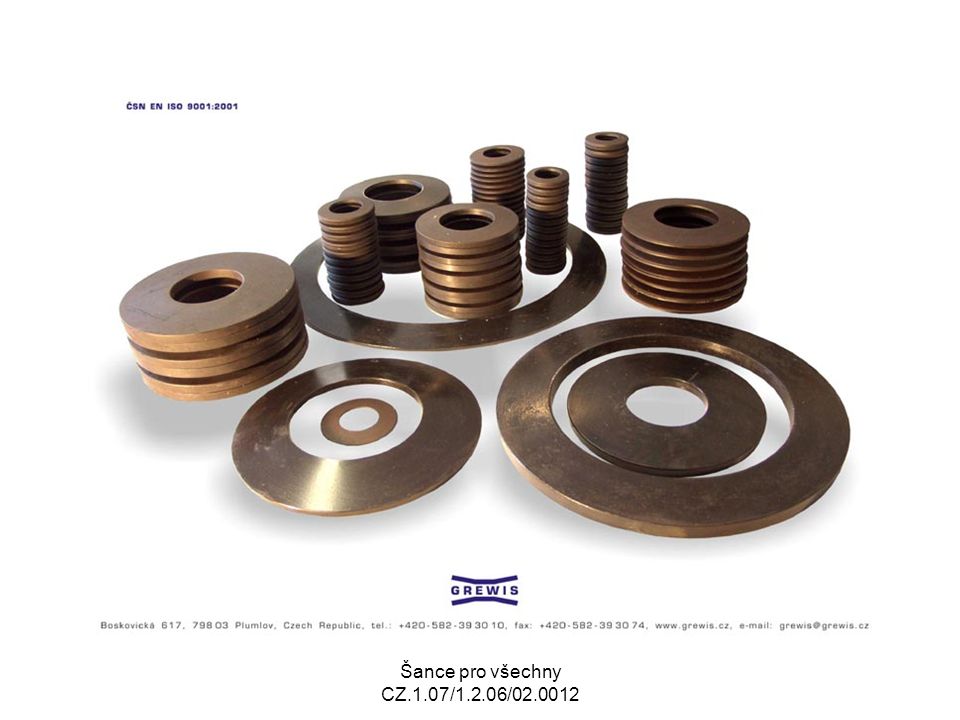

Наборы тарельчатых пружин
	Технические характеристики: Высококачественная и эффективная предварительная сборка Возможно предоставление специфических схем деформаций наборов пружин (оборудование позволяет проводить испытания с нагрузкой до 1000 килоньютон) Возможно применение тестирования со 100-процентной нагрузкой для проверки правильности соединения пружин.
Тарельчатые пружины с внутренними или внешними вырезами
	Технические характеристики: Пружины с внутренними или внешними вырезами Габаритный диапазон: наружный диаметр от 20 до 300 мм Тарельчатые пружины с вырезами разработаны в сотрудничестве с клиентами для конкретных приложений Высокие требования к нагрузке допусков и долговечность обеспечиваются за счет использования специальных процессов производства Области применения: Автоматические коробки передач Предохранительные муфты Муфты и т. д.
Волнистые пружины
	Технические характеристики: Пружины с внешним диаметром от 20 до 300 мм. Области применения: Автоматические коробки передач Компенсация люфта, и т.д.
Пружины особого типа
	Технические характеристики: Пружины особого типа полностью отвечают нестандартным условиям применения и изготавливаются под заказ. Области применения: Адаптация к особым условиям установки в: муфты, редукторы, коробки передач и т.д.

Тарельчатые пружины востребованы в разных отраслях промышленности:
машиностроительной
нефтяной
автомобильной
аэрокосмической

ПромМетиз +7 (812) 385-76-07 Тарельчатая пружина (шайба) DIN 2093

Главная » Крепежные изделия и метизы » Шайбы » Тарельчатая пружина (шайба) DIN 2093

Для более подробной информации обратитесь к нашим специалистам по телефону +7 (812) 385-76-07 Контакты

Описание: DIN 2093 – тарельчатая шайба (пружина): усиленная, нормальная  и облегченная (исп. А, исп. В и исп. С соответственно).

Стандарт DIN 2093 эквивалентен стандарту ГОСТ 3057.

Тарельчатые пружины DIN 2093 производятся из следующих материалов:

• Цветные металлы, сплавы, пластик: бронза
• Нержавеющая сталь: А2, А4
• Сталь с покрытием: механическая оцинковка
• Сталь: сталь пружинная

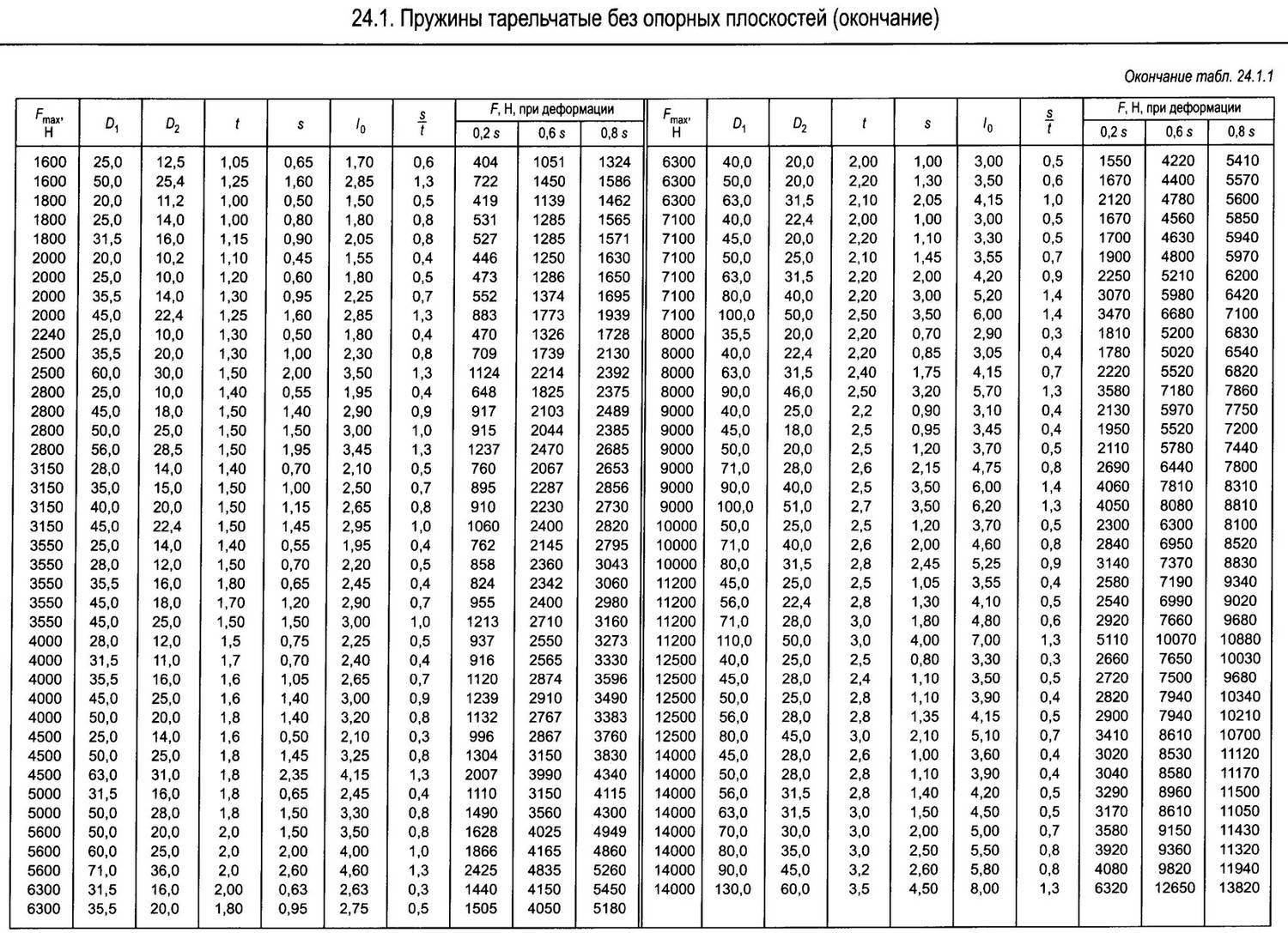

Размеры тарельчатой пружины (шайбы) DIN 2093 в мм
Di	De	lo	t	Серия
3.2	6	0.45	0.3
3.2	8	0.7	0.5
4.2	8	0.55	0. 3	В
4.2	8	0.60	0.4	А
4.2	12	0.85	0.5
5.2	10	0.55	0.25	С
5.2	10	0.70	0.4	В
5.2	10	0.75	0.5	А
6.2	12.5	0.85	0.5	В
6.2	12.5	1.00	0.7	А
7.2	14	1.10	0.8	А
8.2	15	1. 20	0.8
8.2	16	0.90	0.4	С
8.2	16	1.05	0.6	В
8.2	16	1.25	0.9	А
8.2	20	1.35	0.7
9.2	18	1.20	0.7	В
9.2	18	1.40	1	А
10.2	20	1.35	0.8	В
10.2	20	1.55	1	А
10. 2	20	1.55	1.1	А
12.2	25	1.60	0.9	В
12.2	25	2.05	1.5	А
14.2	28	1.80	1	В
14.2	28	2.15	1.5	А
16.3	31.5	1.85	0.8	С
16.3	31.5	2.15	1.25	В
16.3	31.5	2.45	1.75	А
18.3	35.5	2.25	1. 25	В

Наши поставщики

Наши партнеры

Курсы валют

Шайбы Belleville | Пружинные шайбы Belleville

Перейти к содержимому

Просмотр продуктов

Не то, что вы ищете, выберите вариант ниже?

Шайбы American Belleville надежно удерживают болтовое соединение в самых крайних случаях дифференциального теплового расширения/сжатия, проскальзывания болта и вибрации, которые угрожают целостности соединения. Мы специализируемся на высокотемпературных применениях и наиболее агрессивных средах, где первоклассное качество не просто важно, но необходимо.

Высококачественные пружинные шайбы Belleville

Конструкция американских шайб Belleville , обеспечивающая очень высокую грузоподъемность по отношению к прогибу и доступному пространству, может быть определена с использованием неограниченных конфигураций размеров и значений нагрузки/прогиба. Независимо от того, должна ли тарельчатая шайба плотно прилегать к головке болта или обеспечивать широкую опорную поверхность на сопрягаемом фланце, наши продукты обеспечивают длительный срок службы, предсказуемые и стабильные рабочие характеристики, а также надежность, которой может не хватать в вашем текущем решении.

Считайте American Belleville  своей системой поддержки, когда речь идет о конических шайбах, фланцевых шайбах и тарельчатых пружинах. Наш опытный персонал предоставит вам лучшие продукты и советы, чтобы помочь вам на каждом этапе вашего процесса. Нажмите здесь, чтобы узнать, как наилучшим образом использовать шайбы Belleville для вашего проекта, или свяжитесь с нами, чтобы запросить расценки или получить дополнительную информацию.



Передовой опыт для тарельчатых и конических тарельчатых пружин

Шайбы American Belleville также можно укладывать друг на друга, чтобы получить дополнительную нагрузку или больший прогиб. Доступные материалы включают:

• Легированная высокоуглеродистая сталь AISI 1074 (ASTM A684)
• AISI 6150 (50CrV4/51CrV4) Хромованадиевая сталь (ASTM A506)
• Нержавеющая сталь 301 (ASTM A666)
• Нержавеющая сталь 17/7PH (ASTM A693)
• Инконель 718 (ASTM B670/AMS 5596)
• 510 Фосфористая бронза (ASTM B103)

Наш выбор материалов рассчитан на рабочие температуры от -400 град. F до 1100 град. F, различные агрессивные среды и требования к магнетизму. Кроме того, несколько вариантов покрытия/отделки стиральных машин Belleville позволяют добиться желаемого эстетического вида и обеспечить надлежащую устойчивость к факторам окружающей среды, которые в противном случае повлияли бы на производительность и долговечность.

Свяжитесь с нами через Интернет или позвоните по телефону 440-721-8350, мы будем тесно сотрудничать с вами, чтобы определить или спроектировать и изготовить подходящую деталь для вашего приложения.

Не нашли то, что ищете? Попробуйте:

• Фланцевые шайбы
• Тарельчатые пружины
• Грузовые шайбы

Код товара	Материал	Болт диам.	ID (мин.)	Наружный диаметр (макс.)	ТНК (ном.)	ОН (арт.)	Прогиб (ном.)	ФУНТ Г 100%
АБ142-281-15-177	17-7PH	#6	0,142	0,281	0,015	0,024	0,007	61
АБ142-281-20-718	Инконель 718	#6	0,142	0,281	0,020	0,032	0,005	150
АБ142-281-20-177	17-7PH	#6	0,142	0,281	0,020	0,032	0,005	150
АБ142-344-25-718	Инконель 718	#6	0,142	0,344	0,025	0,040	0,007	230
АБ142-344-25-177	17-7PH	#6	0,142	0,344	0,025	0,042	0,007	240
АБ142-406-30-718	Инконель 718	#6	0,142	0,406	0,030	0,052	0,009	3500
АБ142-406-31-177	17-7PH	#6	0,142	0,406	0,031	0,052	0,009	350
АБ168-344-15-177	17-7PH	#8	0,168	0,344	0,015	0,032	0,009	75
АБ168-344-25-718	Инконель 718	#8	0,168	0,344	0,025	0,045	0,006	250
АБ168-344-25-177	17-7PH	#8	0,168	0,344	0,025	0,040	0,006	240
АБ168-406-30-718	Инконель 718	#8	0,168	0,406	0,030	0,045	0,008	370
АБ168-406-31-177	17-7PH	#8	0,168	0,406	0,031	0,050	0,008	370
АБ168-469-35-177	17-7PH	#8	0,168	0,469	0,035	0,059	0,010	450
АБ190-375-20-301	301СС	3/16	0,190	0,375	0,020	0,030	0,006	80
АБ196-406-30-718	Инконель 718	#10	0,196	0,406	0,030	0,048	0,007	325
АБ196-406-31-177	17-7PH	#10	0,196	0,406	0,031	0,048	0,007	375
АБ196-469-35-177	17-7PH	#10	0,196	0,469	0,035	0,057	0,009	470
AB196-469-40-718	Инконель 718	#10	0,196	0,469	0,040	0,056	0,008	630
АБ196-469-50-177	17-7PH	#10	0,196	0,469	0,050	0,067	0,007	1000
АБ196-472-25-177	17-7PH	#10	0,196	0,472	0,025	0,041	0,012	200

Тарельчатые пружины и шайбы Belleville

Тарельчатые пружины представляют собой конические шайбы , обладающие упругими свойствами. Эти пружины устойчивы к осевым нагрузкам, пропорциональным смещению, производимому в изделии. Главной характеристикой этих элементов является способность создавать очень большие усилия в ограниченном пространстве, улучшая то, что мы получили бы с пружинами другого типа.

Типы эластичных шайб

Обычно в одно и то же определение включаются различные типы эластичных шайб на рынке. Тем не менее, каждый тип имеет свои особенности, предназначенные для применения на динамических работах или только с функцией поддержки статических нагрузок, сохраняя натяжение.

Различные типы шайб подробно описаны в меню «Информация о продукте». Существуют и другие модели для конкретных функций для совместной работы с подшипниками, клапанами и другими приложениями. Вот основные типы шайб:

• Пружинные тарельчатые шайбы : статические или динамические. Разработано в соответствии с американским стандартом в имперских единицах
• Тарельчатые пружины : Статические или динамические применения. Пружины с большой точностью. Большинство размеров соответствуют стандарту DIN 2093
.
• Фланцевые шайбы : Статическое применение. Предназначен для выдерживания высокой нагрузки на болтовые соединения

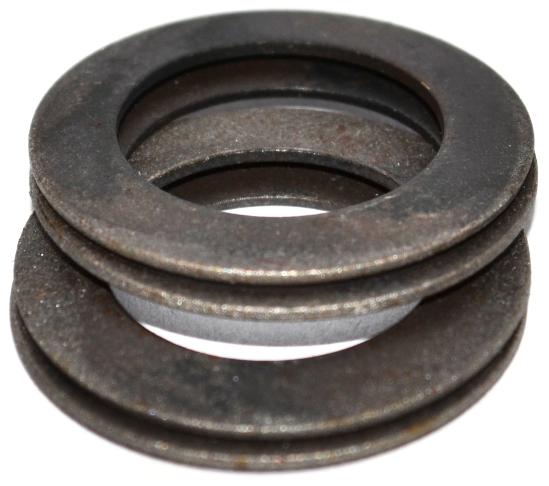

Пакеты

Пружины этого типа позволяют легко комбинировать их, чтобы получить пружину с кривой силы смещения, отвечающей нашим требованиям.

Этот тип блоков или блоков имеет практическое значение для DIN 2093 пружины. Поскольку они представляют собой конические шайбы, их можно укладывать параллельно (в одном направлении) или последовательно (противоположно), в результате чего стопки, которые правильно направляются, ведут себя как пружина. В этом смысле параллельный набор увеличивает усилие пружины пропорционально количеству элементов, тогда как последовательный набор увеличивает смещение пропорционально количеству элементов. Комбинации обоих методов могут быть выполнены для получения более сложных моделей поведения.



Материалы

Эти изделия могут быть изготовлены из различных материалов. Приведены технические характеристики материала.

Обычно это стали с различными характеристиками в зависимости от типа шайбы и ее использования. Нержавеющие стали и Другие сплавы также используются для устойчивости к коррозии и/или температуре, например Inconel , который сочетает в себе устойчивость к коррозии с устойчивостью к высоким и низким температурам, предлагая немагнитный материал. В меню в каждом типе эластичной шайбы дано описание возможных материалов и их характеристики.



Расчеты

Благодаря уравнениям Альмена и Ласло, содержащимся в DIN 2092, можно рассчитать усилие в зависимости от смещения в тарельчатых пружинах или наоборот. Эти уравнения, которые основаны на деформации пружины при воздействии определенной силы, позволяют нам рассчитать полную кривую силы в зависимости от отклонения этой детали. Эти расчеты также применимы к пакетам последовательных или параллельных тарельчатых пружин и для различных материалов.

В ПРОГРАММЕ РАСЧЕТОВ вы найдете нашу программу для загрузки, которая позволяет выполнять эти расчеты простым способом. Аналогичным образом, на основе этих уравнений и с помощью нашей программы можно рассчитать напряжения в разных точках пружины и усталость на основе изменения смещения.

Эта информация очень полезна для определения пригодности стеков для конкретного приложения. Однако его всегда следует рассматривать как приближение, а не как точные данные.



Специальные размеры

Пружины других размеров и материалов могут быть изготовлены в дополнение к размерам, определенным регламентом, стандартные и другие, установленные как нестандартные, включены в настоящий каталог. что, пожалуйста, свяжитесь с нашими инженерами, которые проконсультируют вас по размерам, материалам, отделке и покрытию детали для достижения желаемой операции.
