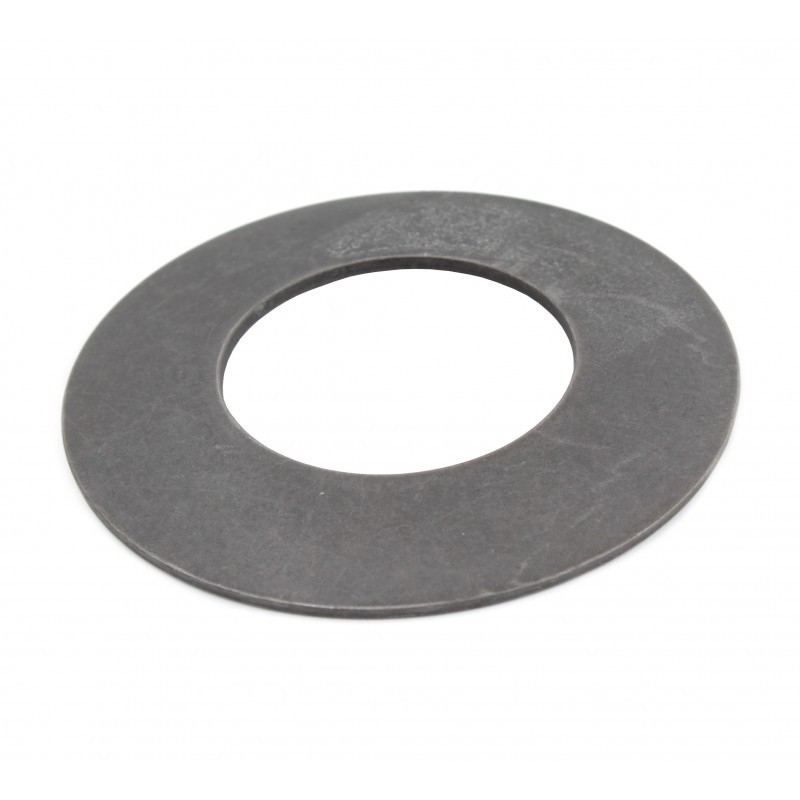

По внешнему виду пружины подразделяются на следующие типы:

• с осями кромок внутреннего и наружного отверстия, наклоненными по отношению к горизонтальной поверхности;
• с опорной плоскостью, с осями кромок внутреннего и наружного отверстия, наклоненными по отношению к горизонтальной поверхности;
• с осями кромок внутреннего и наружного отверстия, перпендикулярными по отношению к горизонтальной поверхности;
• с опорной поверхностью, с осями кромок внутреннего и наружного отверстия, перпендикулярными по отношению к горизонтальной поверхности.

Опорные плоскости имеются у модификаций с толщиной диска, превышающей 1 мм. Пружины, выполненные из материала с толщиной до 1, 25 мм, механически не обрабатывают. При толщине использованного металлического сырья от 1, 25 м до 6 мм изделия подвергают

• механической,
• дробеструйной,
• обжатием.

При толщине материала свыше 6 мм диски обрабатывают:

• механически,
• дробеструйным методом,
• обжатием,
• шлифованием.

Дополнительная механическая обработка наружных и внутренних отверстий предотвращает последующее заклинивание.

Дисковые пружины, произведенные за рубежом, имеют несколько иную классификацию. Главный показатель для группировки импортных изделий по классам – толщина. Характеристика моделей всегда представлена в сопроводительной документации. Чертежи тарельчатых пружин иллюстрируют особенности каждой модели.

Изготовление и применение

Изготовление тарельчатых пружин – процесс ответственный, регламентируется ГОСТом. Дисковые пружины подлежат к использованию в неагрессивных средах, при широком температурном диапазоне от 60 градусов мороза до 120 градусов тепла. Присутствие кислорода увеличивает вероятность окислительных процессов. Превентивно поверхность изделий защищают нанесением гальванических покрытий, промасливанием от возможных коррозионных изменений.

Правильное применение тарельчатых пружин гарантирует малую деформацию при значительных силовых нагрузках. Дисковые элементы обычно используют в виде комплексов. Если диски сориентированы в одном направлении, комплекс называют пакетом пружин. Группа разнонаправленных пакетов, одиночных пружин именуется набором. Комбинирование дисков разной толщины при разнонаправленном ориентировании позволяет варьировать амортизационные качества.

В космонавтике, авиапромышленности, при производстве механизмов для энергетики, нефтегазовых комплексов, тяжелого машиностроения незаменимы тарельчатые пружины, способные поглотить разрушительное действие толчков, вибраций, других силовых нагрузок.

Disc Springs & Belleville Pashers от Belleville Springs

до DIN 2093

(Belleville Springs – Metric Series)

Подшипники.

X12CrNi 17 7

Нержавеющая сталь по DIN 1.4568

X7CrNiAl 17 7

Прочные болтовые шайбы

по DIN 6796

Фланцевые болтовые шайбы

Болтовые шайбы для тяжелых условий эксплуатации

Специального назначения

Изготовлены по требованиям заказчика

В наличии или под заказ

дисковые пружины и тарельчатые шайбы, которые экспортируют свою продукцию по всему миру.

Наш складской ассортимент включает тарельчатые пружины в соответствии со спецификациями DIN 2093 и DIN 6796, тарельчатые пружины предварительного натяга подшипников, зубчатые предохранительные шайбы для средних и легких нагрузок и тарельчатые пружины из нержавеющей стали.

Если наш складской ассортимент не может удовлетворить ваши требования или вам нужна помощь в выборе продукта для вашего применения, почему бы не воспользоваться нашей бесплатной службой проектирования, консультаций и технической поддержки .

Это позволяет Belleville Springs консультировать по нашим стандартным продуктам или с учетом ваших требований разрабатывать специальную пружину для вашего применения.

Получите конкурентное предложение прямо сейчас или свяжитесь с нами для получения технической информации и помощи.

В соответствии с DIN 2093
( Тарельчатые пружины – метрическая серия )
Разработаны в соответствии с DIN 2092 и изготовлены в соответствии с DIN 2093. Изготовлены из высококачественной полосы пружинной стали и поковок; с учетом жестких допусков они являются отраслевым стандартом качества.

Шайбы Belleville
( Пружины Belleville – Imperial Series )
Оригинальная концепция, штамповка из стальной полосы без допусков на нагрузку или размеры, обычное покрытие – фосфатирование и смазка. Стиральные машины Belleville являются экономичным вариантом.

Нержавеющая сталь X12CrNi 17 7 (DIN 1.4310)
Хромо-никелевый сплав, обычно используемый для коррозионно-стойких дисковых пружин толщиной до 1,25 мм.

Нержавеющая сталь X7CrNiAl 17 7 (DIN 1.4568)
X7CrNiAl 17 7 по DIN 17 224 представляет собой дисперсионно-твердеющую коррозионностойкую пружинную сталь. Толщина от 1,25 мм и выше.

Зубчатые предохранительные шайбы (антивибрационные)
Ассортимент зубчатых тарельчатых пружин, специально разработанных для болтов и предотвращающих их ослабление из-за вибрации. Изготавливается как из углеродистой стали, так и из нержавеющей стали.

Болтовые шайбы для тяжелых условий эксплуатации по DIN 6796
Предназначены для предотвращения ослабления болтовых соединений из-за вибрации или термоциклирования. Углеродистая сталь с самообработкой, но также изготавливается из ряда устойчивых к коррозии и термостойких материалов.

Фланцевые болтовые шайбы
Болтовые шайбы для тяжелых условий эксплуатации, изготовленные для стандартных размеров фланцев. Углеродистая сталь с самообработкой, но также изготавливается из ряда устойчивых к коррозии и термостойких материалов.

Материалы и отделка

Материалы

Список материалов, используемых для изготовления как стандартных, так и специализированных тарельчатых пружин.

Материалы для пружин

Обработка поверхности

Мы можем предложить любое решение для ваших требований к защитной обработке

Обработка поверхности

Области применения

Список областей применения, в которых обычно используются тарельчатые пружины

Найти дистрибьютора Посмотреть калькуляторы Дизайн и техническая поддержка

Свяжитесь с нами

Пружины и шайбы Belleville представляют собой изделия с широкими возможностями настройки, которые используются в сочетании с дополнительным оборудованием (болты/шпильки и гайки), а также другими промышленными компонентами, такими как прокладки и упаковочный материал, для достижения оптимального плотное соединение там, где желательна высокая пружинная нагрузка.

Обеспечьте затяжку болтовых соединений с помощью пружин и шайб Belleville от Solon

Болтовые соединения ослабевают по разным причинам. Потеря предварительного натяга болта является одной из наиболее распространенных. Пружины и шайбы Solon Belleville снижают количество отказов болтовых соединений, сохраняя предварительную нагрузку болтов. Они особенно полезны там, где возникают проблемы с вибрацией, дифференциальным тепловым расширением, релаксацией и ползучестью болтов, а также с их текучестью.

Преимущества пружины и шайбы Solon Belleville

• Сохранение предварительного натяга болта в нормальных условиях
• Высокое усилие пружины при малых прогибах
• Амортизирует удары и компенсирует вибрацию
• Предсказуемые кривые нагрузки-прогиба, где требуются прямые, прогрессивные или регрессивные характеристики
• Отсутствие деформации или усталости при нормальных условиях

Долгий срок службы, самодемпфирование и эффективное использование пространства являются общими характеристиками всех пружин и омывателей Solon Belleville.

• Тарельчатые пружинные шайбы
• DIN/тарельчатые пружины
• Фланцевые шайбы

Схема типичной пружины Belleville

​

Выбор пружины и шайбы Belleville от Solon

Пружины и шайбы Belleville используются в различных областях практически во всех отраслях промышленности, где требуется обслуживание болтовых соединений. Шайба является важным техническим вкладом: путем объединения шайб в стопки или ряды или включения их в другие комплекты болтов достигается более длительный срок службы, меньшее техническое обслуживание и высокий уровень надежности и безопасности оборудования. Solon предлагает тысячи вариантов шайб по каталогу — размеры варьируются от винта № 4 до 4 дюймов, доступны как британские, так и метрические размеры. Предлагая варианты из стандартных и экзотических материалов, Solon Manufacturing предлагает решения для шайб для любых требований. Наш вертикально-интегрированный подход к производству делает Solon удобным для клиентов. Отправьте свой чертеж или свяжитесь с инженером по применению, чтобы обсудить ваши потребности.

Рекомендации по выбору тарельчатой ​​пружины или шайбы

• ID
• ОД
• Ограничения штабелирования
• Загрузить
• Размер болта
• Материал болта
• Температура
• Окружающая среда
• Заявка
• Ограничения по размеру
• Предварительная нагрузка на цель

Обратитесь в компанию Solon по производству шайб Belleville DIN и тарельчатых пружин

Свяжитесь с нами для получения дополнительной информации о нашей тарельчатой ​​пружине Belleville и шайбах DIN или запросите предложение для получения дополнительной информации о ценах сегодня. Solon Manufacturing — ваш надежный поставщик широкого ассортимента стиральных машин Belleville.

Ресурсы по пружинам и шайбам Solon Belleville

Загрузите наш каталог пружин Belleville или спецификацию пружин Belleville, чтобы помочь в выборе подходящего продукта для ваших требований.
