Тд 300 сварочный трансформатор технические характеристики: Сварочный трансформатор ТДМ-300.

alexxlab | 05.05.2023 | 0 | Разное

Содержание

Технические характеристики сварочных трансформаторов | Строительный справочник | материалы – конструкции

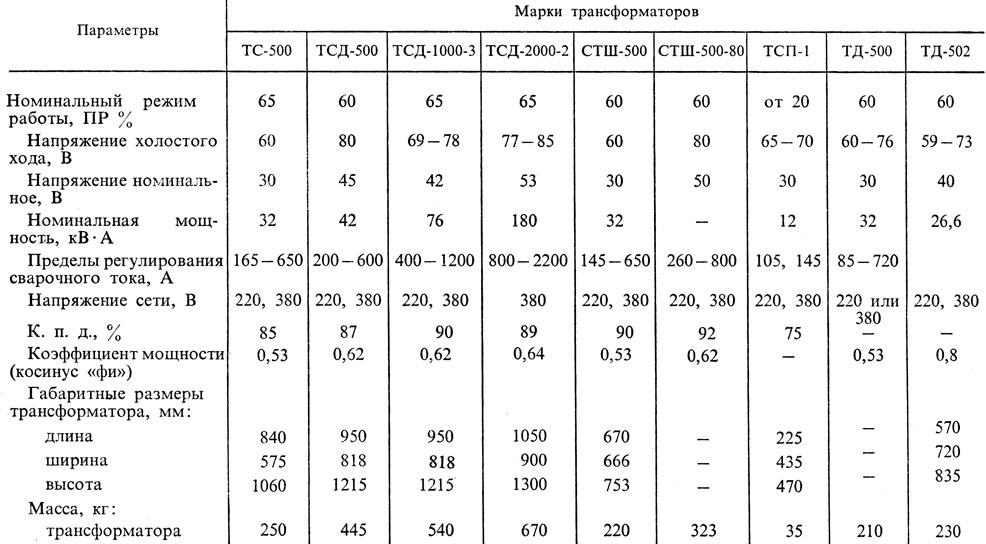

Параметры	Марка трансформаторов
Параметры	СТЭ- 24У	СТЭ- 34У	СТН- 350	СТН- 500	СТН- 500-1	ТСК- 300	ТСК- 500	ТС -300	ТС -500	ТСД- 500	ТСД- 1000-3	ТСД- 2000-2	СТШ- 500	СТШ -500-80	ТСП -1	ТД -500	ТД -502
Номинальный режим работы, ПР%	65	65	65	65	65	65	65	65	65	60	65	65	60	60	от 20	60	60
Напряжение холостого хода, В	65	60	70	60	60	63	60	63	60	80	69-78	77―85	60	80	65―70	60―75	59―73
Напряжение номинальное, В	30	30	30	30	30	30	30	30	30	45	42	53	30	50	30	30	40
Номинальная мощност, кВּА	23	30	25	32	32	20	32	20	32	42	76	180	32	–	12	32	26,6
Пределы регулирования сварочного тока, А	100-500	150-700	80-450	150-700	150-700	110-385	165-650	110-385	165-650	200-600	400-1200	800-2200	145-650	260-800	105,15	85-720
Напряжение сети, В	220,38	220,38	220,38	220,38	220,38	380	220,38	220,38	220,38	220,38	220,38	380	220,38	220,38	220,38	220 или 380	220,38
К. п. д., %	83	86	83	86	86	84	84	84	85	87	90	89	90	92	75	–	–
Коэффициент мощности (косинус «фи»)	0,5	0,53	0,5	0,54	0,52	0,73	0,65	0,51	0,53	0,62	0,62	0,64	0,53	0,62	–	0,53	0,8
Габаритные размеры трансформатора, мм: – длина – ширина – высота	690 370 660	690 370 600	695 398 700	772 410 865	775 410 1005	760 520 970	840 575 1060	760 520 975	840 575 1060	950 818 1215	950 818 1215	1050 900 1300	670 666 753	– – –	225 435 470	– – –	570 720 835
Масса, кг: – трансформатора – регулятора	130 62	160 100	220 –	250 –	275 –	215 –	280 –	185 –	250	445	540	670	220	323	35	210	230

Источники питания сварочной дуги переменного тока (сварочные трансформаторы) Трансформаторы с нормальным магнитным рассеянием

Сварочный трансформатор ТДМ-505

Главная КАТАЛОГ Все для сварки Сварочные трансформаторы Сварочный трансформатор ТДМ-505

Сварочный трансформатор типа ТДМ

предназначен для ручной дуговой сварки покрытыми электродами на переменном токе малоуглеродистых и низколегированных сталей.

Регулировка сварочного тока обеспечивается механическим ручным перемещением магнитного шунта. Мощные, надежные, неприхотливые сварочные аппараты с естественным охлаждением. Плавное регулирование сварочного тока. Качественная пропитка катушек электротехническим лаком, позволяющая работать при повышенной влажности.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование параметра	ТДМ-305 К	ТДМ-405	ТДМ-505	ТДМ-505 А
Напряжение сети, В	220/380	380	380	380
Номинальная частота, Гц	50	50	50	50
Номинальный сварочный ток, А	300	400	500	500
Пределы регулирования свар. тока, А	60-300	70-400	80-500	70-250 250-500
Номинальное напряжение на дуге, В	34	35	36	36
Напряжение холостого хода, В	65	65	70	70
Продолжительность нагрузки ПН в %, при цикле 5 мин	40 (при 300A) 60 (при 200A) 100 (при 140A)	40 (при 400A) 60 (при 230A) 100 (при 180A)	40 (при 500А) 60 (при 250А) 100 (при 200А)	40 (при 500А) 60 (при 250А) 100 (при 200А)
Первичный ток при ном. нагрузке, А	40	50	70	70
Номинальная мощность, Квт	12	18	25	25
Габаритные размеры, мм	480х440х500	475х475х585	475х475х585	475х475х585
Масса AL/CU, кг	–/78	77/85	85/91	86/-
Способ регулирования сварочного тока	Плавный, механический, с указателем величины сварочного тока
Транспортные колеса	+	+	+	+

УСТРОЙСТВО СВАРОЧНОГО ТРАНСФОРМАТОРА

Трансформатор состоит из следующих основных узлов: магнитопровода, сердечника, трансформаторных обмоток (первичной и вторичной), магнитного шунта, автоматического выключателя и кожуха.

Трансформатор однофазный с магнитопроводом стержневого типа. Обмотки трансформатора имеют по две катушки, расположенные попарно на общих стержнях магнитопровода. Катушки первичной и вторичной обмотки неподвижны. Катушки обмоток выполнены из изолированного алюминиевого или медного провода. Обмотки изолированы от сердечника магнитопровода стеклопластиком и пропитаны электротехническим лаком. Сердечник трансформатора собран из листов электротехнической стали толщины 0,5 мм.
Сварочный ток регулируется вращением рукоятки, находящейся на верхней панели трансформатора. При вращении ходового винта рукояткой, перемещается магнитный шунт. Опускание магнитного шунта приводит к уменьшению величины сварочного тока и наоборот при его поднятии сила сварочного тока увеличивается. Подключение сетевых проводов к трансформатору осуществляется через сетевой кабель. Включение и выключение трансформатора производится выключателем. Для удобства перемещения трансформатор снабжен колесами и двумя ручками, расположенными на крышке кожуха.

Купить сварочный трансформатор

Аппарат для точечной сварки с коромыслом (с педальным управлением) Модель — SWE (A)

Особенности: Аппараты для точечной сварки с коромыслом наиболее подходят для массового производства из-за меньших эксплуатационных затрат, машина соответствует последним индийским и международным стандартам. Эти машины спроектированы и разработаны для удовлетворения потребностей большого количества цехов по изготовлению металлоконструкций. преимущества Помимо точечной сварки, машина также может использоваться для электропайки, сварки крестообразной проволокой и нагрева сопротивлением. отличительные особенности конструкции Корпус машины отличается прочностью и простотой обслуживания. В верхней части рамы предусмотрен массивный механически обработанный кронштейн для качания держателя верхнего рычага. Лицевая пластина с Т-образным вырезом позволяет регулировать положение нижнего рычага как по вертикали, так и по горизонтали. Увеличенное токопроводящее сечение благодаря специальной системе зажима электрододержателя. Легкий доступ для обслуживания электрических, электронных и механических компонентов. Сварочный трансформатор Со специальной технологией проектирования, принятой для обеспечения максимальной эффективности трансформатора, подтверждающего последнюю версию IS / 4804, часть I. Это воздушно-водяное охлаждение, сэндвич-конструкция катушек с сердечником из высококачественной электротехнической стали. Вакуумная пропитка класса «F» помогает выдерживать более высокие температуры. электрическая и электрическая система управления: Он состоит из прецизионного Sterco Твердотельного C-MOS встроенного таймера сварки с диапазоном времени 5 – 99 -199 циклов, регулируемого с шагом в один цикл с помощью колесика с накатанной головкой, а также сверхмощного электромагнитного контактора для переключателя, установленного внутри машина, которая инициирует сварку только после создания заданного давления. система электродов Принудительный электрод достигается за счет механизма коромысла, соединенного с ножной педалью. Усилие электрода можно изменять, регулируя гайку, расположенную на задней тяге под пружиной сжатия механизма коромысла. Для точного управления Пара тиристоров может быть поставлена для переключения вместо электромагнитного контактора за дополнительную плату. С помощью тиристора можно обеспечить коммутацию вместо электромагнитного контактора за дополнительную плату. С помощью тиристора тепловой ток можно регулировать от 5 до 95% от имеющегося тока. Время сварки также регулируется от 1 до 99 циклов с шагом в один цикл каждый.
Технические характеристики
Модель	ШВЕ (А) – 5	ШВЕ (А)-10	ШВЕ (А) – 15	ШВЕ (А) – 25	ШВЕ (А) – 35	ШВЕ (А) – 50	ШВЕ (А) – 75
Номинальная мощность в кВА при 50% ПВ	5	10	15	25	35	50	75
Зазор горловины Мин. мм	100	100	175	175	175	175	175
Макс.	200	200	300	300	300	350	350
Макс. Доступный ток короткого замыкания на глубине горловины 30 см K. Ампер.	6,5	9,5	10,5	16	19	24	28
Номинальное усилие на электроде при ВД 300 мм кгс.	75	100	150	200	200	250	250
Диаметр коромысла	31,5	38	51	57	57	62	70
Диаметр держателя электрода	15,75	19	22	25,4	25,4	25,4	32
Длина держателя верхнего электрода	200	200	200	200	200	200	200
Длина нижнего электрода	200	200	200	200	200	200	200
Типы охлаждения трансформатора	Воздух	Воздух	Воздух	Воздух	Воздух	Вода	Вода
Руки и электрод	Вода	Вода	Вода	Вода	Вода	Вода	Вода
Габаритные размеры без учета глубины горловины	30 х 50 х 110	30 х 55 х 1125	33 х 60 х 125	35 х 63 х 130	35 х 63 х 130	40 х 72 х 140	40 х 75 х 140

Примечание: Мы оставляем за собой право изменять конструкцию и технические характеристики по усмотрению нашего технического отдела.
