1 Схема
2 Особенности эксплуатации и подключения
3 Преимущества
4 Недостатки
5 Технические характеристики
6 Меры и техника безопасности
7 Производители

Схема

Сварочный аппарат ТД 500 отличается простотой конструкцией. Понижающая характеристика образуется путем высокого индуктивного рассеяния, образуемого установкой первичной и вторичной обмоток (ОП и ОВ соответственно) по оси сердечника.

Плавность регулировки поставляемого тока производится приближением либо удалением ОВ от ОП. Помимо того, возможно управление током перекидыванием обвивки, при этом образуется два интервала регулировки:

При установке I интервала (низкие токи) выполняется последовательное подключение катушек. Некоторая группа витков ОП отсоединяется, что приводит к увеличению напряжения холостого хода на контактах ОВ до 76 В. Таким образом добиваются устойчивости дуги на низких токах.
Во II интервале (большие токи) реализовано параллельное соединение катушек. На контактах холостого хода происходит снижение напряжения ОВ до 60 В.

Интервалы изменяются посредством барабанного переключателя с отведенной на крышку корпуса ручкой. Секторный токоуказывающий механизм зафиксирован на сердечнике под крышкой и соединен посредством рычага с подвижной обвивкой.

Определение тока выполняется по специальной шкале через смотровое стекло кожуха. Градация шкалы выполнена для обоих диапазонов сварочного тока при номинальном напряжении сети и при напряжении на выходных контактах вторичной цепи при сварке, равном 30 В.

Емкость-фильтр оборудования образуется из конденсаторов С, снижающих образующиеся при производстве работ радиопомехи. Также функцией фильтров является увеличение мощности.

Особенности эксплуатации и подключения

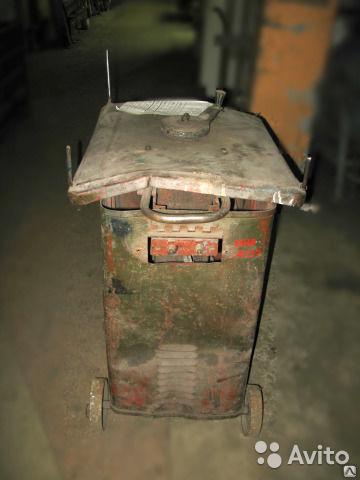

ТД 500 – модель, предназначенная для регулирования параметров напряжения при выполнении электросварки металлических изделий. Устройство широко распространено благодаря малой стоимости и простоты эксплуатации. Производительности аппарата хватает для производства работ по сварке металлических элементов.

Устройство предназначено для выполнения ручной дуговой сварки покрытыми электродами. Согласно паспорта, ТД-500 – однофазный преобразователь электротока, с повышенным рассеянием магнитного поля. Зазор воздуха зависит от того, на сколько сдвинуты подвижные обмотки.

Регулятор тока приводится в действие перемещением ходового винта, вращаемого вручную. При этом происходит сдвиг обмоток завинчиванием в гайку.

Повышенное рассеяние магнитного поля происходит за счет особенностей размещения обмоток. Одна перемещается совместно с винтом, другая – неподвижно зафиксирована в точке крепления.

Трансформатор отнесен к группе стандартных приборов, выпускающимся серийно. Устройство отличается высокой мощностью, потому подключение его должно выполняться с использованием кабелей большого сечения, в противном случае соединительные провода под воздействием тока нагреются и расплавятся.

Подсоединение должно выполняться аттестованным работником. Отдельное внимание уделяется местам стыковки кабелей, так как они являются точками, вероятность возникновения поломок в которых наиболее высока. При отсутствии плотного контакта между окончаниями кабеля и клеммами из меди, эти места подвержены перегреванию из-за недостаточной площади соприкосновения. Такая неисправность приводит к возникновению короткого замыкания.

[stextbox id=’warning’]Во избежание этого нужно максимально плотно, но не пережимая, скрутить точки сопряжения и постоянно наблюдать за плотностью прилегания. [/stextbox]

Место расположения трансформатора для недопущения короткого замыкания не должно быть влажным.

Важным моментом является охлаждение, так как у ТД 500 есть некоторые проблемы с нагреванием и отводом излишков тепла. Кроме устанавливаемой отдельно принудительной системы вентилирования, нелишним будет отыскать место установки с естественной вентиляцией либо зону прохлады. При выполнении наружных работ такие места – затененные, открытые для ветра.

Определенные инструкцией рабочие параметры устройства превышать не рекомендуется, действовать только в допускаемых интервалах. Нельзя забывать о максимальных сроках непрерывной работы. Для ТД 500 этот параметр равен 60%. то есть из 10 часов аппарат должен работать только 6, а 4 часа – находиться в выключенном.

[stextbox id=’alert’]Важно! При возникновении неисправностей или поломок в процессе эксплуатации следует незамедлительно отключить аппарат от питающей сети. Новое подключение допускается выполнять только после полного устранения причин неисправности. [/stextbox]

Преимущества

Трансформаторы ТД-500 обладают следующими преимуществами:

Простота конструкции. Благодаря этому устройство отличается высокой надежностью и ремонтопригодностью, легкостью в обслуживании.

Широкий интервал регулирования параметров. Аппарат эффективно работает в условиях крупного производства при необходимости выполнения широкого спектра задач в различных режимах эксплуатации.
Относительно малое напряжение при холостой работе, что обеспечивает высокую экономичность использования.
Возможность выполнения не только сопряжения деталей свариванием, но и их резание. Мощности трансформатора достаточно для работы в таком режиме.
Отсутствие эффекта магнитного вздутия.
Безопасное и удобное выставление требуемых для работы показателей посредством перемещения расположенных на корпусе рукоятей.

Недостатки

К недостаткам трансформаторов относятся:

Значительная масса, составляющая 210 кг. Данный недостаток компенсируется высокой мощностью и возможностью работы с крупными деталями.

Плохая работа с низкими токами. Устройства неэффективны для выполнения работ по свариванию тонкостенных элементов, так как рабочий интервал рассчитан преимущественно для работы с заготовками большой толщины.
Непригодность для проведения работ в домашнем хозяйстве.
Выполнение сварки переменным током, что приводит к ухудшению качества шва по сравнению с работой на постоянном токе.

[stextbox id=’warning’]Также читайте на нашем сайте статью об отличиях сварочного трансформатора и инвертора[/stextbox]

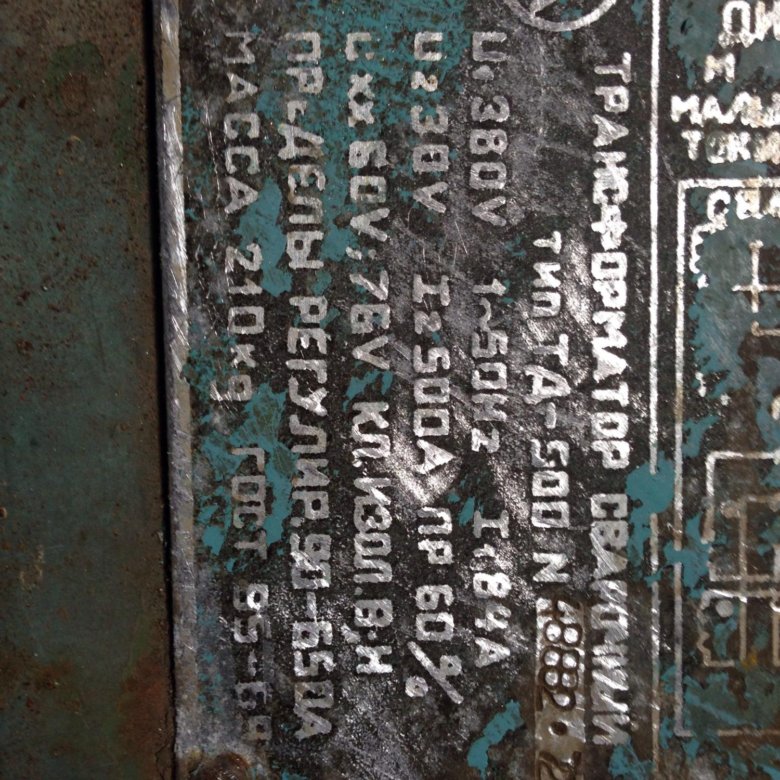

Технические характеристики

Основные технические характеристики сварочного трансформатора ТД 500 следующие:

номинал напряжения на холостом ходу – 60 В;
номинал сварочного тока – 500 А;
мощность – 32 А.

Регулирование сварочного тока выполняется в таких пределах:

основной интервал – 240-650 А;
дополнительный диапазон – 90-240 А;
параметр мощности – 0,65;

Основные размеры:

длина – 720 мм;
ширина – 570 мм;
высота – 835 мм.

Вес трансформатора составляет 0,21 т.

Меры и техника безопасности

При эксплуатации трансформатора ТД-500 необходимо соблюдать следующие правила личной безопасности и меры предосторожности.

Перед включением нужно осмотреть корпус устройства и убедиться в его целостности. При прекращении поджига дуги аппарат следует немедленно отключить от питания и убедиться в исправности конденсаторов, не пробовать многократно ее возбудить.

Использование прибора должно выполняться при неукоснительном соблюдении правил, изложенных в инструкции. Ремонт и уход за преобразователем должны выполняться только при отключении его от питания. После выключения преобразователю необходимо дать время на остывание.

Производители

Изготовлением ТД-500 занимается несколько производителей. Среди них наиболее крупные объемы поставок предлагают:

ЕТА-групп, г. Санкт-Петербург, РФ;
ООО «Винтор», Винницкая область, Украина;
электромашиностроительное предприятие «СЭЛМА», г. Симферополь, Крым.

[stextbox id=’info’]Иван Петрович Алексеенко, сварщик, стаж работы 35 лет: «Несмотря на кажущуюся громоздкость и не современный внешний вид, трансформаторы для сварки переменным током ТД-500 до сих пор востребованы на различных производствах. Аппараты обладают «советским» ресурсом работы и прослужат еще долгие годы».

[/stextbox]

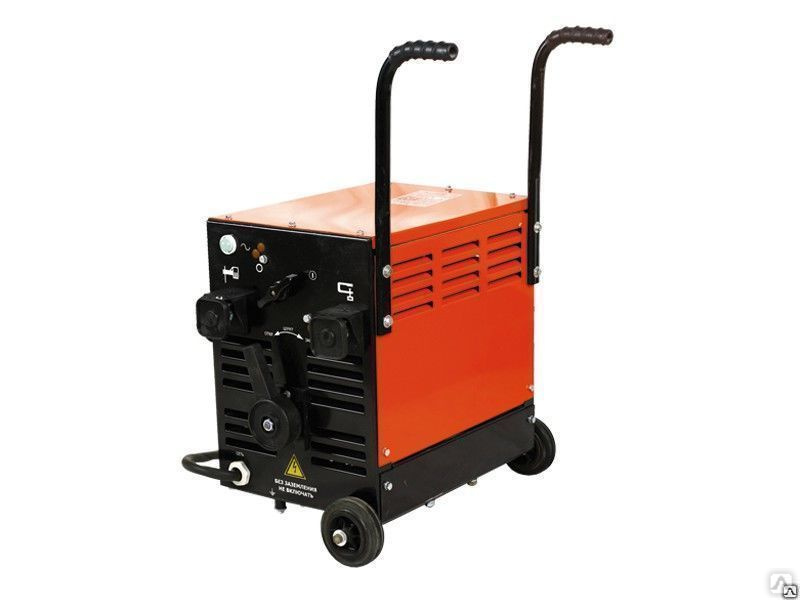

Сварочный трансформатор ТД-500 У2: характеристики, схема

Многие модели сварочных аппаратов используются на протяжении нескольких десятилетий, так как они не утрачивают своей актуальности для их сферы применения. Сюда же можно отнести сварочный трансформатор ТД 500. Это промышленная модель, которая служит для регулировки параметров напряжения при сваривании металла. Это очень распространенное и простое устройство, которое к тому же обладает относительно низкой стоимостью. Производительность аппарата достаточная для выполнения основных процедур по свариванию деталей, которые могут возникнуть в промышленной сфере. Номинальный ток для сварки здесь составляет 500 А, а регулировка происходит в пределах от 100 до 560 А. Напряжение номинальное составляют 60 В, что в итоге обеспечивает коэффициент полезного действия на 85%.Техника производится согласно ГОСТ 4918-78.

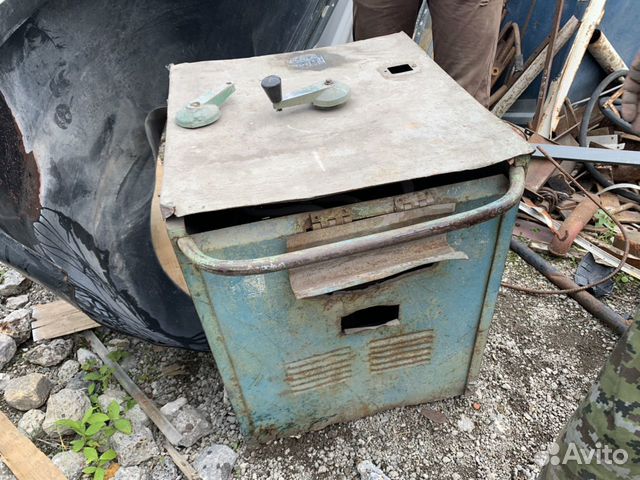

Сварочный трансформатор ТД-500

Трансформатор сварочный ТД-500 предназначен для ручной дуговой сварки при помощи электродов с обмоткой. Согласно своей конструкции, эта модель является однофазной, которая имеет увеличенное рассеяние магнитного поля, у которой воздушный зазор регулируется при помощи подвижных обмоток. В аппарате имеется регулятор тока, который осуществляет действие при помощи ходового винта. Он вращается в ручном режиме, передвигая обмотку путем ввинчивания в специальную гайку. Здесь также сделано увеличенное рассеивание магнитного поля, которое осуществляется за счет специального расположения трансформаторных обмоток. Одна из них закреплена неподвижно, а вторая передвигается вместе с винтом.

Преимущества

Простота конструкции. С ее помощью повышается надежность использования техники, а также облегчается ремонт и обслуживание сварочных трансформаторов.

Широкий диапазон регулировки параметров. Это очень хорошо подходит для эксплуатации производственных условиях, когда нужно выполнять широкий спектр процедур с различными режимами.
Относительно низкое напряжение холостого хода, что способствует экономичности применения.
Возможность осуществлять не только сваривание деталей, но и их резку, так как мощности аппарата позволяет выставить данный режим.
Здесь отсутствует эффект магнитного дутья.
Трансформатор имеет удобную и безопасную регулировку параметров при помощи ручек на корпусе.

Недостатки

Техника является слишком массивной, так как данный принцип действия при такой мощности предполагает использование весьма масштабных деталей;
Техника плохо работает на низких токах и не сильно годится для таких процессов как сварка тонкого металла, так как основной рабочий диапазон рассчитан на толстые заготовки;
Данный аппарат не удобен для домашнего применения;
Сварка производится переменным током, что несколько ухудшает качество шва, в сравнение с постоянным.

Схема сварочного трансформатора ТД-500

Устройство и схема подключения трансформатора ТД-500

Особенности эксплуатации и подключения

Сварочный трансформатор ТД-500 У2 является стандартным серийном изделием. Он отличается большой мощностью, поэтому, для его подключения требуется использовать кабеля достаточно большого сечения, иначе они могут не выдержать больших токов, разогреться и расплавиться. Подключение должно проводиться специалистом и особое внимание следует уделить местам соединения проводов, так как именно в них зачастую и проходит поломка. Если нет плотного прилегания концов кабеля к клеммам, то получается более низкая площадь соприкосновения и за счет этого данные места попросту перегреваются, что может привести к короткому замыканию.

«Важно!Чтобы не допустить этого, следует плотно прикрутить места соединения и периодически следить за ними.»

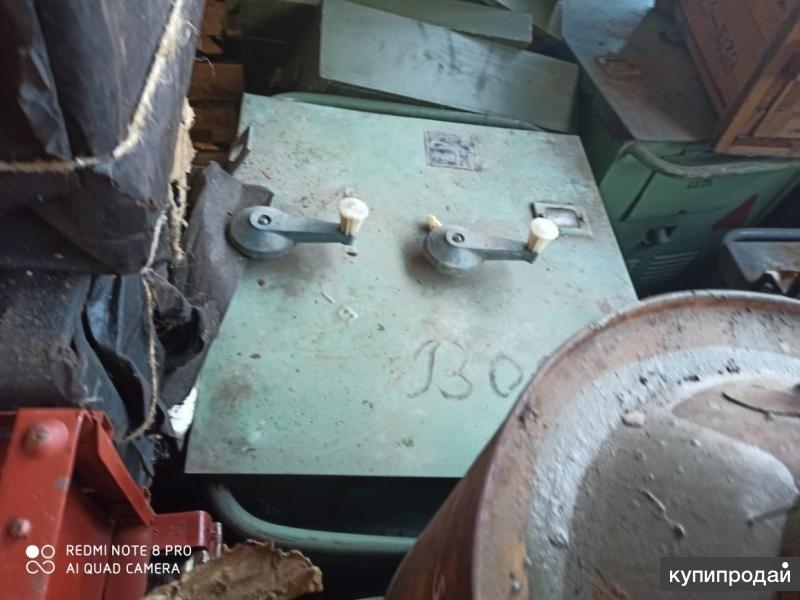

Трансформатор ТД-500 380 В

Место, где находится трансформатор, должно иметь относительно низкую влажность, так как иначе может возникнуть короткое замыкание. Важным моментом является вентиляция, так как у многих трансформаторов появляется проблема с перегреванием. Помимо принудительной вентиляции, которая может быть установлена отдельно, можно еще подобрать правильное место с естественной вентиляцией, или же просто прохладную зону. Не нужно превышать заданные параметры трансформатора и лучше действовать только в допустимых пределах. Не стоит забывать о времени беспрерывной работы, которое допустимо для данной техники, в данном случае оно равняется 60%. Если возникают какие-либо поломки или проблемы во время эксплуатации, то следует сразу же отключить все от сети.

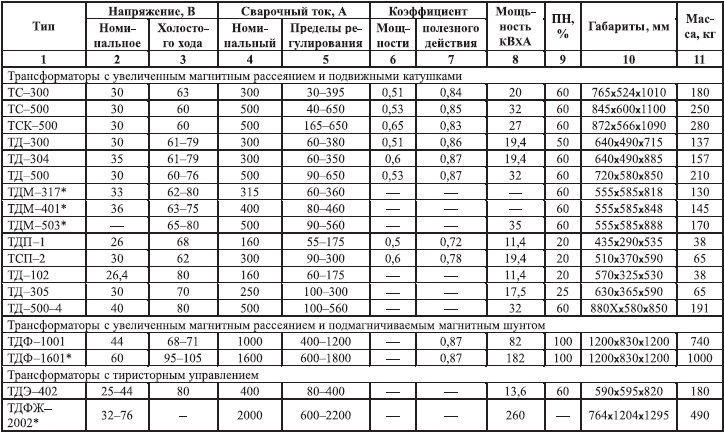

Технические характеристики трансформатора сварочного ТД 500

Характеристики трансформатора	Тип
Характеристики трансформатора	ТД-500
Номинальное напряжение для холостого хода, В	60
Сварочный ток номинальный, А	500
Мощность номинальная, кВ-А	32
Сварочный ток регулируется в таких пределах, А:
Диапазон основной	240…650
Диапазон дополнительный	90…240
Коэффициент мощности	0,65
Габариты изделия, м: – длина	0,72
– ширина	0,57
– высота	0,835
Вес, кг	210

Меры и техника безопасности

Перед каждым запуском техники нужно убедиться в целостности ее корпуса. Если дуга перестала зажигаться, то нужно отключить трансформатор от сети и проверить целостность конденсаторов, а не пытаться продолжать ее зажечь. Нужно проводить эксплуатацию согласно всем правилам, указанным в инструкции. Все работы по ремонту и обслуживанию трансформатора необходимо проводить только в отключенном от сети состоянии. После отключения иногда нужно дать остыть технике.

Производители

ЭТА;
Винтор;
Машиностроительный завод «Сэлма».

Сварочный аппарат тд 500 технические характеристики

Содержание

Схема
Особенности эксплуатации и подключения
Преимущества
Недостатки
Технические характеристики
Меры и техника безопасности
Производители
Общие сведения
Структура условного обозначения
Условия эксплуатации
Нормативно-технический документ
Технические характеристики
Конструкция и принцип действия

Схема

При установке I интервала (низкие токи) выполняется последовательное подключение катушек. Некоторая группа витков ОП отсоединяется, что приводит к увеличению напряжения холостого хода на контактах ОВ до 76 В. Таким образом добиваются устойчивости дуги на низких токах.
Во II интервале (большие токи) реализовано параллельное соединение катушек. На контактах холостого хода происходит снижение напряжения ОВ до 60 В.

Особенности эксплуатации и подключения

Во избежание этого нужно максимально плотно, но не пережимая, скрутить точки сопряжения и постоянно наблюдать за плотностью прилегания.

Место расположения трансформатора для недопущения короткого замыкания не должно быть влажным.

Важно! При возникновении неисправностей или поломок в процессе эксплуатации следует незамедлительно отключить аппарат от питающей сети. Новое подключение допускается выполнять только после полного устранения причин неисправности.

Преимущества

Трансформаторы ТД-500 обладают следующими преимуществами:

Простота конструкции. Благодаря этому устройство отличается высокой надежностью и ремонтопригодностью, легкостью в обслуживании.
Широкий интервал регулирования параметров. Аппарат эффективно работает в условиях крупного производства при необходимости выполнения широкого спектра задач в различных режимах эксплуатации.
Относительно малое напряжение при холостой работе, что обеспечивает высокую экономичность использования.
Возможность выполнения не только сопряжения деталей свариванием, но и их резание. Мощности трансформатора достаточно для работы в таком режиме.
Отсутствие эффекта магнитного вздутия.
Безопасное и удобное выставление требуемых для работы показателей посредством перемещения расположенных на корпусе рукоятей.

К недостаткам трансформаторов относятся:

Значительная масса, составляющая 210 кг. Данный недостаток компенсируется высокой мощностью и возможностью работы с крупными деталями.
Плохая работа с низкими токами. Устройства неэффективны для выполнения работ по свариванию тонкостенных элементов, так как рабочий интервал рассчитан преимущественно для работы с заготовками большой толщины.
Непригодность для проведения работ в домашнем хозяйстве.
Выполнение сварки переменным током, что приводит к ухудшению качества шва по сравнению с работой на постоянном токе.

Также читайте на нашем сайте статью об отличиях сварочного трансформатора и инвертора

Технические характеристики

Основные технические характеристики сварочного трансформатора ТД 500 следующие:

номинал напряжения на холостом ходу – 60 В,
номинал сварочного тока – 500 А,
мощность – 32 А.

Регулирование сварочного тока выполняется в таких пределах:

основной интервал – 240-650 А,
дополнительный диапазон – 90-240 А,
параметр мощности – 0,65,

длина – 720 мм,
ширина – 570 мм,
высота – 835 мм.

Вес трансформатора составляет 0,21 т.

Меры и техника безопасности

Производители

ЕТА-групп, г. Санкт-Петербург, РФ,
ООО «Винтор», Винницкая область, Украина,
электромашиностроительное предприятие «СЭЛМА», г. Симферополь, Крым.

Иван Петрович Алексеенко, сварщик, стаж работы 35 лет: «Несмотря на кажущуюся громоздкость и не современный внешний вид, трансформаторы для сварки переменным током ТД-500 до сих пор востребованы на различных производствах. Аппараты обладают «советским» ресурсом работы и прослужат еще долгие годы».

Общие сведения

Трансформатор типа ТДМВ-500 У2 предназначен для ручной дуговой сварки, резки и наплавки углеродистых и низколегированных сталей покрытыми металлическими электродами диаметром от 2 до 6 мм переменным или постоянным током.

Структура условного обозначения

ТДМВ-500 У2:
ТД – трансформатор для дуговой сварки;
М – с механическим регулированием сварочного тока;
В – со встроенным выпрямителем;
50 – номинальный сварочный ток, десятки ампер;
0 – регистрационный номер;
У2 – климатическое исполнение (У) и категория размещения (2)
по ГОСТ 15150-69.

Условия эксплуатации

В помещении или под навесом.
Температура окружающей среды от минус 40 до 40°С.
Относительная влажность воздуха 80% при температуре 15°С.
Степень защиты IР22 по ГОСТ 14254-96.
Класс нагревостойкости изоляции Н по ГОСТ 8865-93.
Техника безопасности по ГОСТ 12.3.003-86, пожаробезопасность – по ГОСТ 12.1.004-91.
Эксплуатация трансформатора также должна осуществляться в соответствии с “Правилами технической эксплуатации установок потребителей”, “Правилами техники безопасности при эксплуатации электроустановок потребителей”, “Правилами устройства электроустановок” и документацией, прилагаемой к трансформатору.
Запрещается эксплуатация трансформатора без заземления отдельными проводами корпуса и зажима сварочной цепи.
Не допускается проведение сварочных работ в замкнутом и труднодоступном пространстве без строгого соблюдения условий, приведенных в разделе 2 ГОСТ 12.3.003-86.
Трансформатор соответствует требованиям ТУ 16-95 ЕАИЛ. 672116.002 ТУ.

Нормативно-технический документ

ТУ 16-95 ЕАИЛ.672116.002 ТУ

Технические характеристики

Номинальное напряжение однофазной питающей сети частотой 50 Гц, В – 380 Номинальный сварочный ток, А: переменный – 500 постоянный – 350 Номинальная продолжительность нагрузки, ПН, %, при номинальном – сварочном токе: переменном – 40 постоянном – 80 Продолжительность цикла сварки, мин – 5 Пределы регулирования сварочного тока, А: переменного – 70-500 постоянного – 65-370 Номинальное рабочее напряжение при сварке переменным током, В – 40 Напряжение холостого хода при сварке, В: переменным током на ступенях: 1-й – 66 2-й – 79 постоянным током на ступенях: 1-й – 57 2-й – 71 Потребляемая мощность, кВ·А, не более – 27 Масса, кг, не более – 205
Гарантийный срок – 2 года со дня ввода трансформатора в эксплуатацию.

Конструкция и принцип действия

Трансформатор выполнен в однокорпусном исполнении с естественной вентиляцией трансформатора и принудительной вентиляцией диодного моста и сглаживающего дросселя.
Основными узлами трансформатора являются:
магнитопровод, первичные и вторичные обмотки, механизм регулирования тока, токоуказательный механизм, переключатель диапазонов тока, диодный мост, сглаживающий дроссель, вентилятор.
Магнитопровод стержневого типа собран из пластин электротехнической стали и стянут набором из вертикальных и горизонтальных швеллеров, скрепленных по углам четырьмя шпильками.
Обмотки трансформатора имеют по две катушки, расположенные симметрично на двух стержнях магнитопровода. Катушки первичной обмотки неподвижные и закреплены у нижнего ярма, вторичной обмотки – подвижные.
Ходовой винт механизма регулирования тока вращается с помощью рукоятки, расположенной сверху трансформатора.
Трансформатор имеет колеса и ручки для перемещения и устройство для стропления, что позволяет легко его транспортировать.

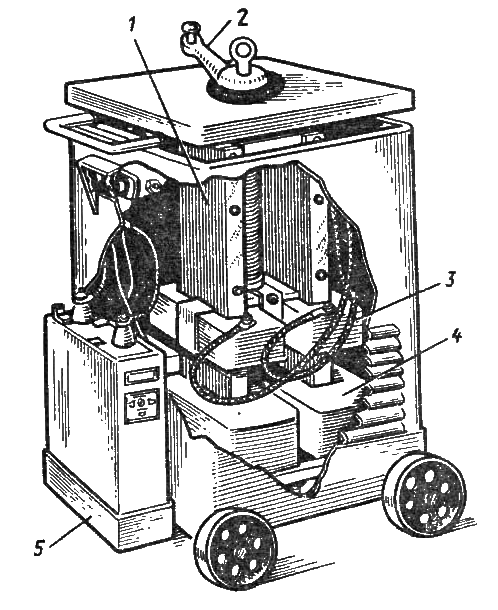

Общий вид и габаритные размеры трансформатора представлены на рисунке.

Общий вид и габаритные размеры трансформатора типа ТДМВ-300 У2
ТДМВ-500 У2 относится к группе специальных трансформаторов с повышенным электромагнитным рассеянием – подвижными обмотками.
Трансформатор преобразует напряжение сети в напряжение, необходимое для проведения сварочных работ, обеспечивает получение падающих внешних характеристик и плавно-ступенчатое регулирование сварочного тока.

В комплект поставки входят: трансформатор; электродержатель с гибким проводом длиной 3 м; наконечники – 2 шт.; маска или щиток;
паспорт.

Cooler Master TD500 Mesh Case Обзор: тепловые характеристики, шум и качество сборки | GamersNexus

Внешний вид был главным приоритетом при разработке TD500 Mesh: есть области, где копейки были урезаны, а есть области, где эти копейки были реинвестированы. Начнем с экономии на контрасте. Само шасси представляет собой конструкцию, предназначенную для повторного использования, что не является чем-то необычным или даже плохим, но это легко определить по рудиментарным остаткам 5,25-дюймового отсека в передней части корпуса. Мы подтвердили Cooler Master, что этот корпус был создан специально для TD500; шасси будет повторно использоваться для будущих корпусов, некоторые из которых могут иметь поддержку ODD — например, оптические приводы остаются популярными на японском рынке.

Характеристики сетки Cooler Master MasterBox TD500

Размер	Средняя башня
Доступные цвета	Черный, Белый
Материалы	Сталь, пластик, закаленное стекло, сетка
Размеры (Д х Ш х В)	493 x 217 x 469 мм (включая выступы), 429,5 x 205 x 447 мм (без выступов)
Вес	6,95 кг
Поддержка материнской платы	Mini ITX, Micro ATX, ATX, SSI CEB, E-ATX, (поддержка до 12 x 10,7 дюймов ограничивает возможности управления кабелями)
Слоты расширения	7
Отсеки для накопителей 2,5″ / 3,5″ (комбинированные)	2
Отсеки для дисков 2,5 дюйма	4 (комбо 2+2)
Панель ввода/вывода	2x USB 3. 2 Gen 1 (ранее USB 3.0), 1x 3,5-мм аудиоразъем, 1x 3,5-мм разъем для микрофона, 1x контроллер ARGB (только для версий S01), 1x разветвитель ARGB 2-к-3
Предустановленные вентиляторы — передние	3x 120-мм вентилятора ARGB
Опора вентилятора — верхняя часть	3x 120 мм, 2x 140 мм
Опора вентилятора — передняя	3x 120 мм, 2x 140 мм
Опора вентилятора — задняя	1x 120 мм
Опора радиатора — верхняя часть	120 мм, 240 мм, 360 мм (макс. высота компонентов материнской платы 44 мм)
Опора радиатора — передняя	120 мм, 140 мм, 240 мм, 280 мм, 360 мм
Опора радиатора — задняя	120 мм
Зазор — кулер процессора	165 мм/6,49 дюйма
Зазор – БП	180 мм/7,08″, 295 мм/11,61″ (без отсека для жесткого диска)
Клиренс – GFX	410 мм/16,1 дюйма
Прокладка кабеля	19 мм/0,74 дюйма
Пылевые фильтры	Верх, низ, перед
Опора блока питания	Нижнее крепление, ATX

*таблица спецификаций взята непосредственно со страницы продукта Cooler Master

Сборка

Подготовка полностью нового корпуса требует огромных затрат, и проектирование шасси для повторного использования является способом компенсировать эти расходы. Просто спросите DIYPC. Одна сторона корзины для жестких дисков под кожухом блока питания является съемной, чтобы освободить место для силовых кабелей, если не нужны 3,5-дюймовые диски, а другая менее важная сторона корзины приклепана. В корпусе нет встроенных портов USB-C. Нижний фильтр блока питания представляет собой просто квадратную сетку, прикрепленную к корпусу, без рамки или ручки. Ни одна из этих функций не является нарушителем условий сделки (хотя фильтр блока питания не очень хорош), они просто показывают усилия, которые потребовались, чтобы достичь ценовой отметки в 100 долларов.

Деньги, сэкономленные в другом месте корпуса, пошли на внешний вид, начиная с передней панели. Тонкая металлическая сетка панели имеет форму граней, аналогичную корпусам Fractal Meshify, но скорее симметричная, чем случайная. Он явно вдохновлен, по крайней мере, дизайном Fractal. Сетка окрашена в светло-серый цвет и блокирует разное количество света от трех передних вентиляторов ARGB под разными углами, создавая интересный эффект. Верхний фильтр того же оттенка серого, но он не всегда выглядит так, поскольку большие отверстия в фильтре оставляют черно-белую внутреннюю часть корпуса видимой, если не смотреть под крутым углом. Даже фильтр блока питания, который мы критиковали ранее, сделан из белой сетки, чтобы соответствовать корпусу. Граненый дизайн распространяется на белую пластиковую рамку панели, которая, в свою очередь, совпадает с рисунком, нанесенным на боковую панель из закаленного стекла. Cooler Master продолжает разрабатывать новые способы работы с закаленным стеклом, материалом, с которым, как известно, трудно работать. Мы продемонстрировали некоторые из этих усилий, когда посетили стороннего поставщика стекла Cooler Master, компанию, которая позволила нам заснять практически каждый процесс на заводе 9.0249, кроме , относящихся к гибке стекла на заказ. Стеклянная панель TD500 и дизайн на ней должны составлять существенную часть стоимости корпуса, поэтому жаль, что дизайн не совсем совпадает с передней панелью.

Передняя панель такая же, как у Phanteks P400A, в ней нет дополнительного фильтрующего слоя, только сетка и ничего больше. Это подход, который мы предпочитаем. Один слой сверхтонкой фильтрации неизбежно пропустит больше пыли, чем два слоя, но обычное обслуживание системы — это небольшая цена за хорошее охлаждение. Протрите переднюю часть, как только начнете замечать накопление пыли. Сама панель легкая и тонкая до такой степени, что становится хрупкой — ее достаточно легко снять, но требуется немного больше осторожности, чтобы выровнять ее и вернуть на место. То, как пластиковая рама обвивает сетку, как свободный капюшон, является намеренной иллюзией, и на самом деле сетка заподлицо с рамой по краям, не оставляя воздушных зазоров.

Крепление на боковой панели является адекватным, но опять же указывает на экономию средств. Стальная боковая панель имеет ту же старомодную конструкцию, которая крепится металлическими язычками и имеет четыре рычага, чтобы удерживать все края прижатыми, вставляя ее на место. По крайней мере, винты с накатанной головкой невыпадающие. Два винта с накатанной головкой на стеклянной панели также невыпадающие, что является изящной уловкой, которую можно открутить с помощью винта, который проходит сквозь стекло. Нижний край панели удерживается на месте металлической полосой, приклеенной к стеклу, что позволяет панели немного откидываться от корпуса корпуса, не выпадая. Это хороший баланс между недорогим и функциональным.

Один эстетический выбор, который вызывает у нас противоречие, — это использование пластиковых штифтов вместо обычных винтов вентилятора для крепления самого нижнего переднего вентилятора. Все вентиляторы прикреплены к внешней стороне металлического корпуса, то есть вентиляторы прикручиваются изнутри, а это означает, что прикрутить самый нижний вентилятор на место без очень короткой отвертки, которая может очистить кожух блока питания, сложно. В качестве альтернативы Cooler Master решил прикрепить нижние вентиляторы с помощью штифтов, вставленных снаружи корпуса. Основным преимуществом использования штифтов вместо длинных винтов радиатора, как это было в предыдущих корпусах H500, является то, что штыри могут быть окрашены в белый цвет и сливаться с белым корпусом и белым вентилятором, делая их невидимыми через переднюю панель. Это хорошо, и мы можем оценить мысль, которую Cooler Master вложил в это очень тонкое внимание к деталям. К сожалению, есть и некоторые недостатки. Во-первых, пластиковые штифты сложно вернуть на место, и они менее затянуты, чем обычные винты. Во-вторых, штифты, которые использует Cooler Master, немного меньше в диаметре, чем винты вентилятора, поэтому их монтажные отверстия также меньше, а это означает, что некоторые отверстия на передней панели слишком малы для винтов вентилятора. Прямо рядом с ними есть отверстия правильного размера, но давайте.

RGB и ARGB занимают очень низкие позиции в нашем списке приоритетов для корпусов для ПК, но мы хорошо познакомились с некоторыми недостатками ARGB в результате нашего недавнего мода корпуса Cyberpunk 2077. 3-контактные разъемы ARGB Cooler Master могут быть физически такими же, как 3-контактные разъемы, на которых остановились ASUS, MSI, ASRock и другие компании, но они несовместимы электрически. Corsair должен быть, по крайней мере, насколько мы можем судить, но они используют проприетарный разъем только для того, чтобы раздражать всех остальных, а 4-контактные разъемы ARGB NZXT — еще одно разочарование. Единственным объединяющим фактором среди всех конкурирующих систем RGB является то, что программное обеспечение отстой; CAM NZXT — один из наиболее удобных интерфейсов, и, учитывая наше мнение о CAM, это о чем-то говорит. Мы упоминаем все это, потому что Cooler Master приложил все усилия, чтобы сделать световые эффекты TD500 Mesh широко совместимыми. Кабели управления включают в себя модуль преобразователя, который использует два распространенных типа разъемов ARGB и разделяет их на три разъема Cooler Master для трех передних вентиляторов. Существует также дополнительный ключ со встроенными схемами освещения, который можно подключить к кнопке сброса для полностью независимых от программного обеспечения световых эффектов. Некоторое время назад мы получили один из них вместе с корпусом InWin, и он оказался чрезвычайно полезным для управления световыми эффектами ARGB без необходимости сборки всего ПК и установки ужасных вредоносных программ.

Входящие в комплект вентиляторы не особенно быстры для 120 мм, максимальная скорость составляет от 1200 до 1300 об/мин, но они ARGB. Для нас наиболее важной особенностью является то, что Cooler Master разделяет разъемы вентиляторов на обычный 3-контактный разъем для вентилятора и отдельный разъем для светодиодов, а не смешивает их вместе в какой-то бесполезной фирменной мешанине. Несмотря на узкую переднюю панель, она поддерживает 140-мм вентиляторы, даже установленные снаружи корпуса внутри передней панели. Хорошо это или плохо, но Cooler Master приложил все усилия, чтобы свести к минимуму отверстия и черные метки, которые могут быть видны через переднюю панель: вырезы в передней части корпуса представляют собой три 120-мм круга, а для 140-мм имеется ровно два набора монтажных отверстий. вентиляторы, один в середине панели и один внизу. Маловероятно, что пользователи захотят заменить или переместить стандартные вентиляторы ARGB, но это может быть более гибким. Заявленная поддержка радиатора для передней части корпуса составляет до 360 мм, но мы бы сказали, что это больше похоже на максимум 240 мм, поскольку радиаторы 360 мм и 280 мм опускаются ниже уровня кожуха блока питания и затрудняют прокладку труб. Помните, радиаторы CLC должны быть ориентированы трубками вниз.

Улучшена опора радиатора в верхней части корпуса благодаря креплениям 120 мм и 140 мм по всей длине корпуса. Расстояние от верхнего края материнской платы до верхней части корпуса составляет всего 3 см, но крепления радиатора/вентилятора немного смещены в сторону корпуса от материнской платы. Расстояние от лотка материнской платы до места крепления 140 мм составляет примерно 4 см, что делает расстояние до места крепления 120 мм примерно 6 см.

Cooler Master говорит, что поддержка материнских плат увеличивается до «12″ x 10,7″, что ограничит возможности управления кабелями», и использует почти бессмысленный термин «E-ATX», но они также используют более конкретный термин SSI CEB. На самом деле ничто не мешает установке более широких материнских плат, кроме отсутствия вырезов для кабелей и отверстий с резьбой для стоек. Лоток для материнской платы плоский и открыт по всей 13-дюймовой ширине настоящей материнской платы EEB, и этот корпус может поддерживать один с некоторыми модификациями.

Пространство для укладки кабелей за лотком материнской платы ограничено. Cooler Master указывает зазор 1,9 мм, но это максимальная глубина, а в некоторых местах зазор уменьшается до 1,5 мм. Точки крепления рядом с вырезами для кабелей и пространство под кожухом блока питания делают возможным управление, но небольшой зазор в сочетании с и без того сложной стальной боковой панелью не доставляет удовольствия.

Перечисленные спецификации для установки диска несколько вводят в заблуждение. Для 2,5-дюймовых дисков Cooler Master включает в себя набор резиновых заглушек и металлических опор, которые позволяют вставлять диски на место без завинчивания. Мы видели эту систему в прошлых случаях, и она нам нравится. Вводящая в заблуждение часть заключается в том, что в спецификации подразумевается, что за пределами отсека для жестких дисков есть только два места для крепления 2,5-дюймовых дисков, но на самом деле это означает, что есть только два набора стопоров и стоек. Есть четыре монтажных места: два сверху кожуха и два за лотком материнской платы.

Стенд для испытаний корпусов GN

	Компонент	Предоставлено
Видеокарта	MSI GTX 1080 Gaming X (режим разгона)	МСИ
ЦП	Intel i7-6700K @ 4,4 ГГц	ГеймерыNexus
Кулер процессора	MSI Core Frozr L	МСИ
Материнская плата	MSI Z170A игровой M7	МСИ
Память	Светодиод Corsair Vengeance 32 ГБ 3200 МГц	Корсар
Твердотельный накопитель	Samsung 850 EVO 120 ГБ	Самсунг
БП	Корсар RM650x	Корсар
Кабели	Сетчатые кабели CableMod Pro	Кабельмод
Чемодан	Вот что мы тестируем!	–

Видеокарта настроена на постоянную работу со скоростью вращения вентилятора 55%.

Перед нагрузочным тестированием мы собираем результаты температуры в режиме простоя в течение десяти минут, чтобы определить эффективность охлаждения вентиляторов и воздуховодов корпуса без нагрузки. Термический бенчмаркинг проводится в течение 1400 секунд (23 минуты), периода, который мы определили как достаточный для достижения равновесия. Данные с течением времени агрегируются и время от времени компилируются в диаграммы, если они интересны или актуальны. Равновесная производительность усредняется для создания приведенных ниже диаграмм.

Нагрузочное тестирование проводится одновременно с использованием Prime95 LFFT и нагрузочного тестирования Kombustor «FurMark». Тестирование полностью автоматизировано с использованием внутренних сценариев и выполняется с идеальной точностью при каждом запуске.

Ознакомьтесь с нашей методологией нормализации шума и нормализации вентиляторов здесь: https://www.gamersnexus.net/guides/3477-case-fan-standardization-tests-noise-normalized-thermals

Тепловые характеристики и шум

стандартный набор тестов для сетки TD500, который расширился и теперь включает тест пыток при 100% нагрузке, один тест рендеринга Blender с эксклюзивным процессором и один тест с ускорением графического процессора, стресс-тест Firestrike Extreme и три дополнительных теста пыток, один со снятой передней панелью , один со стандартными вентиляторами, нормализованными до порога шума 36 дБА, и один со стандартным набором вентиляторов для замены стандартных вентиляторов. На этот раз мы провели еще один тест на пытку со стандартной компоновкой плюс дешевый 120-мм вентилятор, добавленный к заднему креплению выхлопной трубы. Для стандартного испытания вентиляторов мы установили два 140-мм приточных вентилятора внутрь корпуса, как указано в руководстве, в отличие от стандартных вентиляторов, которые установлены снаружи корпуса.

Torture CPU

Мы начнем рассмотрение термиков корпуса только с Cooler Master TD500 Mesh и некоторых других актуальных сравнений, таких как некоторые корпуса Meshify. Базовая температура процессора в тесте на пытки составила 51 градус Цельсия дельта T по сравнению с окружающей средой, что обещает быть близким к среднему значению dT процессора в 46°C без передней панели. Добавление вытяжного вентилятора непосредственно за процессорным кулером, возможно, немного помогло с итоговым значением dT процессора, равным 50°C, но неокругленные средние значения температуры находятся в пределах одного градуса друг от друга, что мы обычно считаем погрешностью или отклонением теста. Однако это хорошее начало для TD500 Mesh: если добавление вытяжного вентилятора на самом деле не помогает этой конфигурации, и если даже снятие передней панели снижает температуру только на 4-5 градусов, это указывает на то, что стандартная конфигурация вентилятора близкий к оптимальному для системы воздушного охлаждения. Для справки, Meshify C действительно нуждается в фанатах, чтобы работать хорошо. Он способен, о чем свидетельствует конфигурация с двумя 140-мм передними вентиляторами Noctua, но его стандартная производительность на уровне 54 ° C отстает из-за подхода barebones. Это нормально, если покупатель осознает, что одной лишь сетки недостаточно.

По сравнению с остальной частью нашего графика, результат на 51 градус Цельсия по сравнению с температурой окружающей среды для акций позиционирует TD500 Mesh там, где он должен быть: рядом с HAF X, Define S2 Meshify и 220T Airflow. Наши самые исключительные случаи обычно находятся в диапазоне dT 47-48C, так что это немного меньше этого. Этот диапазон исключительных характеристик включает в себя P400A RGB с температурой 48°C и be quiet! 500DX с температурой 49°C. Возможно, корпус Cooler Master не превосходит другие в этой категории, но все три упомянутых корпуса очень хорошо охлаждаются стандартными вентиляторами, которые могут использовать дизайн передней панели.

Torture GPU

Результаты пыток GPU следующие, снова начиная только с TD500 и Meshify C, затем добавляя остальные. Температура графического процессора в том же тесте, что и ранее, составляет 50 градусов Цельсия по сравнению с температурой окружающей среды, которая упала до 47 градусов Цельсия при снятой передней панели. Добавление вытяжного вентилятора не помешало, но среднее значение dT оставалось в пределах погрешности стандартного результата, округляя его до 50°C. Мы часто сталкиваемся со сценариями, когда стандартные конфигурации корпуса позволяют графическому процессору втягивать воздух через пустые слоты PCIe, а это означает, что добавление вентиляторов для обеспечения более «нормального» воздушного потока в конечном итоге ухудшает тепловые характеристики графического процессора. Это не так, как и с P400A RGB, поскольку оба корпуса имеют стандартную конфигурацию, которая выталкивает воздух прямо из передней части корпуса в заднюю. Что касается Meshify C, то в этом наборе тестов он явно отстает, потому что мы рассматриваем единичный случай, когда мы добавили два 140-мм вентилятора. Более полное заполнение передней части корпуса немного улучшило бы его производительность.

Нам пришлось сильно урезать наши 270 строк данных, чтобы они поместились на диаграмме для видео, но вот более короткий список. 50C dT — более благоприятная температура для GPU в сравнительном смысле. TD500 Mesh все еще немного теплее, чем P400A RGB при 49C dT, но в этом тесте он превосходит средний показатель 500DX (52C dT). Для этих температур нет секретной техники: спереди у корпуса есть вентиляционное отверстие, а сзади Cooler Master прикрепил кучу вентиляторов; иногда это все, что нужно. 220T также отстает от TD500, а что касается других корпусов Cooler Master с 500 именами, пустой Mesh H500 — тот, который изначально был запущен по цене 100 долларов — имеет температуру около 48,5 градусов, поэтому опережает TD.

Blender

Наш первый тест Blender с рендерингом только на процессоре. Это отметило температуру процессора на 37 градусов по Цельсию по сравнению с окружающей средой, связав ее с P400A RGB и поставив ее на градус выше среднего значения 36C dT для 500DX. На данный момент этот результат в основном служит проверкой вменяемости для результатов теста на пытки — есть очень много способов указать, что это хорошо проветриваемое дело.

При загрузке графического процессора температура графического процессора достигла 22 градусов по сравнению с температурой окружающей среды. Это связано с SL600M и Lian Li O11 XL для лучшей температуры графического процессора в целом на всей диаграмме, оба из которых были протестированы с нижними всасывающими вентиляторами, направленными непосредственно на графический процессор. Без полной нагрузки системы в тесте на пытки охлаждение графического процессора особенно хорошо, что многообещающе для результата Firestrike Extreme.

Файрстрайк

Файрстрайк — следующий наш игровой дублер. TD500 Mesh здесь не на вершине таблицы, но довольно близко. 49C dT связывает его с сеткой P400A и снова приближает его к O11 XL, хотя более широкий диапазон температур показывает преимущество SL600M со средним значением 46C dT. В этом тесте 500DX в среднем показал 53C dT, что дало TD500 Mesh немного большее преимущество, чем в результатах пыток.

Стандартные вентиляторы

Стандартизированный тест вентиляторов наиболее полезен в корпусах, которые поставляются только с несколькими вентиляторами, так как он позволяет нам увидеть, как корпус будет работать по сравнению с другими, когда к нему добавлен соответствующий набор вентиляторов. Его полезность здесь ограничена, поскольку маловероятно, что многие люди, покупающие TD500 Mesh, делают это с намерением заменить вентиляторы ARGB. Среднее значение dT процессора составило 52°C, что на пару градусов выше стандартного результата, что имеет смысл, поскольку установленные нами 140-мм приточные вентиляторы можно было установить только в нижней части передней панели ниже уровня процессорного кулера. Это посредственный результат наравне с H710 или Bitfenix Nova Mesh, который просто подчеркивает, насколько важны три стандартных вентилятора. Это не самые лучшие вентиляторы в мире, но они составляют весомую часть стоимости корпуса, и платить за них и заменять их смысла нет.

Температура GPU dT составляла 47°C, что на несколько градусов ниже базового уровня, опять же потому, что мы были вынуждены установить наши 140-мм вентиляторы как можно ниже в корпусе из-за отсутствия мест для крепления. Это гораздо более конкурентоспособный результат, сравнимый с Lian Li O11 XL с вентиляторами с нижним впуском, и значительно более прохладный, чем у 500DX и P400A RGB, но наша точка зрения остается в силе: стандартные вентиляторы являются основной причиной для покупки этого кейс. Либо используйте их, либо найдите более дешевый корпус, в котором нет вентиляторов.

Шум и нормализованная шумность

Со всеми стандартными вентиляторами, работающими на 100% скорости в районе 1200-1300 об/мин, мы зафиксировали уровень шума 39,7 дБА. Это ненамного громче, чем уровень шума P400A, составляющий 38,6 дБА на 20-дюймовом экране, но этого достаточно, чтобы TD500 Mesh мог потребовать более резкого снижения скорости вращения вентилятора, чтобы достичь нормированного порога шума.

Мы нормализовали шум стандартных вентиляторов до порогового значения 36 дБА для этого теста, что для TD500 Mesh означало настройку вентиляторов корпуса на 75% для заявленной скорости чуть более 1000 об / мин, что в основном дает такое же снижение процента / об / мин, что и требуется P400A. CPU dT с этой скоростью вращения вентилятора округлен до 56°C, что определенно выше, чем базовый уровень, но все же находится под контролем. Это ставит его между NR600 и Meshify C по производительности, но значительно отстает от среднего показателя 51C dT P400A. Это по-прежнему хорошая производительность, немного ниже, чем в среднем у Meshify C, но кажется, что корпус Cooler Master не справляется с температурой процессора при таком уровне шума, как это делают 500DX и P400A.

Вот тот же график, только отсортированный по температуре графического процессора. В этом тесте с TD500 Mesh средняя температура графического процессора составила 52C dT, что соответствует тенденции к более благоприятной температуре графического процессора по сравнению с процессором. Здесь TD500 превосходит все, кроме Lian Li O11 XL и Zondda-O, оба из которых имеют прямое охлаждение графического процессора и связывают P400A RGB. Модель 500DX отстает в среднем на 54C dT. Учитывая, что корпус Cooler Master сравнялся с P400A по тепловым характеристикам графического процессора и уступил ему по термическим характеристикам процессора в этом тесте, P400A по-прежнему «выигрывает», но общая производительность TD500 Mesh здесь высока и подтверждает идею о том, что герметичный корпус уступает корпусу с сетчатой передней панелью, вентиляторы которого направлены вниз для достижения того же уровня шума.

Вывод: Лучшие корпуса для ПК за 100 долларов для воздушного потока

P400A Digital в настоящее время стоит в пределах 10 долларов от TD500 Mesh, в то время как TD500 Mesh, похоже, стоит 100-105 долларов, когда он есть в наличии. В прямом соревновании по соотношению цена-качество побеждает P400A Digital. Для тех, кто пытается минимизировать сборку своего ПК до цента, P400A-D — правильный выбор между этими двумя. Однако в обоих этих случаях основное внимание уделяется внешнему виду, и Cooler Master TD500 Mesh может иметь преимущество в этой категории, исходя из личных предпочтений. TD500 Mesh — хороший чехол, и цена на него не завышена, так что никто не должен чувствовать себя виноватым, выбирая его вместо другого только из-за того, как он выглядит. В том же духе be quiet! Pure Base 500DX остается сильным конкурентом по цене около 100 долларов, когда он есть в наличии.

Редакция, тестирование: Патрик Латан
Руководитель тестирования, ведущий: Стив Берк
Видео: Киган Галлик, Эндрю Коулман

Cooler Master TD500 Mesh: BLINDED by WHITE, отличный корпус, обзор БЕЛЫЙ, отличный чехол, проверено

Отказ от ответственности: мы можем получать небольшую комиссию через партнерские ссылки, это помогает нам поддерживать нас без каких-либо дополнительных затрат для вас.

Спонсор. Пожалуйста, используйте наши партнерские ссылки для источника питания FSP Hydro G Pro на
AmazonUS: https://amzn.to/3jk6do1 AmazonUK: https://amzn.to/30njhlc
AmazonCA: https://amzn.to/3kZ675F AmazonAU: https://amzn.to/2SfBzQE
AmazonIN: https ://amzn.to/2HDk8Ya AmazonJP: https://amzn.to/35rYSOr

Мы уже некоторое время являемся поклонниками дизайна корпуса в белом цвете, потому что вы не обязательно хотите, чтобы гигантский черный ящик доминировал над вашим рабочим пространством. Некоторые корпуса ПК имеют белый футуристический сверхчистый вид. Сегодня мы проверяем CoolerMaster TD500 Mesh, и посмотрим, сможем ли мы найти подходящую материнскую плату.

У CoolerMaster есть тонна 500 фирменных моделей, мы рассмотрели MasterCase H500 год назад, так что, кроме цвета, есть ли какие-либо преимущества в выборе TD500 Mesh по сравнению с корпусом, который имеет массу места для сборки и поддерживает 360 mil rad? Это то, что мы увидим сегодня, и быстро подпишитесь на нас в Instagram, Facebook, n Twitter, подпишитесь и нажмите на колокольчик, и все такое хорошее. О некоторых честных тестах и мнениях, и если у вас есть вопросы или вы найдете отличный случай, оставьте свои комментарии внизу, любые обновления будут в сопроводительном посте techspinreview.com.
Давайте приступим.

TD500 Mesh Краткая сводка

Краткая сводка: Корпус CoolerMaster TD500 Mesh имеет привлекательную полигональную сетчатую переднюю часть, которая одновременно служит воздушным фильтром, пропуская много воздуха через корпус, но при этом требуется немного больше пыли, чем в случае с корпусом. отдельная конструкция фильтра. Тем не менее, менее ограниченный воздух позволяет этому корпусу работать очень хорошо с точки зрения теплового режима, занимая первые места в диаграммах и работая с материнскими платами E-ATX как с передними, так и с верхними точками 360 mil rad, он также может легко вместить новейшие длинные графические процессоры.

Впечатляющий дизайн, уникальная угловатая боковая панель TG и тройные вентиляторы ARGB выглядят хорошо, хотя заднего вентилятора нет, USB-портов немного, просвет для кабеля заднего лотка материнской платы мал, а крышка блока питания приклепана. , это хороший выбор как для термиков, так и для привлекательного внешнего вида. 40s

TD500 Mesh Характеристики

TD500 Mesh имеет как белую, так и черную версии и продается по цене 100 долларов США, 95 фунтов в Великобритании, 140 канадских песо и 170 австралийских долларов. , и поставляется с 2-летней гарантией. Ключевыми особенностями являются белый дизайн с тремя вентиляторами ARGB 120 mil, установленными снаружи, непосредственно за цельным передним воздухозаборником с одинарной сеткой, и изготовленная на заказ боковая панель TG с кристаллической огранкой, обе панели которой снабжены невыпадающими винтами.

CoolerMaster TD500 Mesh- Пожалуйста, используйте наши партнерские ссылки для
AmazonUS:https://amzn.to/3uFWWgb AmazonUK:https://amzn.to/3bJIdrL
AmazonCA:https://amzn.to/3bIjeVP AmazonAU:https ://amzn.to/2ZWgE9b
AmazonIN:https://amzn.to/3bIjdBf AmazonJP:https://amzn.to/3pZhcFR

Благодаря зазору для сверхдлинных графических процессоров длиной до 410 миллиметров также достаточно места для процессорных воздушных кулеров и стандартных блоков питания, хотя вы можете использовать более длинные блоки питания, пожертвовав площадью корзины для жестких дисков. Измерение 49длиной 21 сантиметр, шириной 47 и высотой 47, он весит на волоске менее 7 килограммов, то есть чуть меньше 15 с половиной фунтов.

Внутри коробки CoolerMaster TD500 Mesh поставляется с коробкой для аксессуаров с пакетами для винтов, кабельными стяжками и, если ваша материнская плата не поддерживает +5 вольт ARGB, в комплект входит небольшой однокнопочный контроллер ARGB с 14 предустановками, которые вы можете подключить к вашему переключателю сброса. Поскольку наша старая плата B360 не имеет 5-вольтового разъема ARGB, это очень удобно.

Вентиляторы ARGB совместимы с материнскими платами основных брендов, таких как ASUS, MSI и ASRock; с помощью прилагаемого кабеля он подключается к обычному ARGB, а также есть прилагаемый провод для плат Gigabyte. А TD500 Mesh Mid-Tower поддерживает ATX, E-ATX, Micro-ATX, а также Mini-ITX, но если у вас есть плата E-ATX, имейте в виду, что дополнительная ширина закроет три резиновых втулки для удобной прокладки кабелей. .

Внутри CoolerMaster TD500 Mesh

Вырез в заднем поддоне довольно широкий, 16,8 см на 14,5 см. К сожалению, верхний левый вырез для питания процессора узкий и застрял в углу, поэтому вам придется наклонить его вверх и прокрутить. Хотя в гребенку можно вставить двойной 8-контактный разъем, вам, вероятно, следует сделать это в первую очередь, прежде чем что-либо еще, поскольку это будет единственная сложная часть установки.

Переднюю панель довольно легко снять, потянув ее снизу, и хотя вы могли бы сделать два вентилятора по 140 мил, вырезы в панели предназначены только для 3 вентиляторов по 120 мил, поэтому сюда подойдет 240 или 360, а с радиационным только ограничение длины графического процессора будет составлять 38 см, а в конфигурации push/pull оно укорачивается до 35 см.

Широко открытая верхняя часть с фильтром из магнитной сетки также выдерживает 240 и 360 мил рад с поддержкой 2x 140 мил вентиляторов, так что вы, вероятно, могли бы втиснуть 280 с конструкцией со смещенным интервалом. Цвет соответствует переднему серому, хотя здесь он, вероятно, выглядит темнее, хотелось бы, чтобы вместо этого они выбрали белый. Если вы покупаете AIO, мы рекомендуем 240 или 360, так как после установки 280 может быть сложно подключить проводку, и иногда возникают неожиданные проблемы из-за их ширины. В этом корпусе расстояние до компонентов материнской платы составляет всего 4,5 см, поэтому, по крайней мере, у вас, вероятно, будут заблокированы верхние разъемы радиальными вентиляторами.

На задней панели есть стандартные 7 слотов PCI, нет вертикального крепления графического процессора и место для вытяжного вентилятора диаметром 120 мил с вертикальным ходом 2 см, хотя вентилятор здесь не установлен. Мы взяли полностью белый MasterFan 120 Halo, чтобы поместиться сюда, и нам нравится дополнительное кольцо Halo и боковые акценты.

TD500 Боковая сетка, передние панели

Боковое стекло толщиной 3 мила, шириной 43 см и высотой 44,5, стекло имеет угловые ребра снаружи, и все это сидит на нижней кромке с невыпадающими верхними винтами, поэтому поместите его вернуться очень просто. Задняя панель также имеет невыпадающие винты, а с помощью 19зазор для проводки в милах, некоторые области лотка здесь выпирают, уменьшая его до 15 мил, поэтому имейте в виду, что это может быть немного тесно, особенно с добавлением ARGB и проводки вентилятора в корпусе.

На верхней панели ввода-вывода есть кнопка питания с белым светодиодом, белый индикатор доступа к жесткому диску, переключатель сброса, аудиоразъемы HD и всего два порта USB 3.2 Gen1. Поскольку он прикреплен к корпусу и отделен от верхней части, снять переднюю панель для очистки довольно просто. Но, учитывая, что этот чехол вышел в 2020 году, мы несколько удивлены, что не видим здесь, по крайней мере, порта Type-C, а для некоторых может быть недостаточно двойного USB.

Кроме того, кнопка включения … не обычное ощущение, это… нормально. Передняя сетка действует как фильтр, хотя она не задерживает столько пыли, как комбинация двухслойной передней панели и фильтра, она обеспечивает меньшее сопротивление, поэтому этот компромисс обеспечивает лучший поток воздуха и лучшую температуру.

Снова спереди, самый нижний вентилятор устраняет необходимость в суперкороткой отвертке Philips для удаления внутренних винтов с помощью этих специальных белых штифтов. Хотя мы ценим эстетику, которая вошла в это, извлечение центрального штифта требует терпения и не снимает кожух штифта, так как конец раскрывается в виде буквы X, а вставка его обратно занимает минуту для каждого. Отверстия, в которые они крепятся, также меньше, чем обычно, но отверстия нормального размера находятся прямо под ними. Хм, хорошо.

Внизу ножки с резиновыми накладками и фильтр блока питания, представляющий собой просто квадрат из белой сетки, удерживаемый выступами, не очень хорошо подходит для одной из областей, которые больше всего нуждаются в очистке, и для его получения требуется работа. обратно на место. Некоторые пластиковые направляющие, позволяющие фильтру выдвигаться, были бы очень кстати.

Внутри области блока питания находится двойной отсек для жестких дисков, и если у вас длинный блок питания, вы можете пожертвовать этой областью, сняв ближнюю сторону и вынув лотки, чтобы увеличить длину с 18 до 29..5 сантиметров, если вам это действительно нужно. Другая сторона клетки приклепана на место.

В крышке блока питания с заклепками есть целый вырез, чтобы показать ваш черный блок питания, который мы прикрыли, а сверху есть два места для установки SSD с использованием втулки и заглушки, и на самом деле еще два места на задней панели лоток для материнской платы, но они включают только втулки и стойки, достаточные для двух твердотельных накопителей, хотя, я думаю, вы могли бы установить наполовину четыре твердотельных накопителя.

TD500 Mesh Temps, сборка

Уровни звука были измерены на расстоянии 0,5 метра при скорости по умолчанию, отлично с этим CoolerMaster TD500 Mesh, среднее значение 38,5 децибел, очень хорошо. Температуры были фантастическими в корпусе, набранном в верхней скобке, а добавление заднего вытяжного вентилятора едва снизило температуру на градус Цельсия, хотя это в пределах погрешности, поэтому ситуация с воздушным потоком близка к лучшей, которую она уже может получить. Вы можете ознакомиться с подробным обзором временных программ Gamers Nexus, его команда может потратить на этот аспект гораздо больше времени, чем мы, и спасибо вам, ребята!

Для этой сборки мы использовали соответствующий MSI Gaming Arctic B360 с процессором i3-8100, охлаждение осуществлялось с помощью новой версии Hyper 212 LED turbo White. 32 гигабайта HyperX Predator RGB DDR4 на частоте 3200 мегагерц — это наша память, а хранилище — это накопитель XPG PCIe 500 гигабайт m.2 и жесткий диск Seagate на 6 ТБ.

У нас установлена MSI GTX 1660 Ti длиной 24,5 см, хотя 2080 Super, который у нас есть в студии, легко помещается с запасом в 7 см, и этого достаточно для двухтактной передней установки AIO. Это было протестировано с модульным блоком питания FSP Hydro PTM Pro мощностью 850 Вт, еще раз спасибо FSP.

Сборка в этом случае была очень простой, и если вы делаете переднюю часть, это совершенно нормально и упростит завершение сборки, но для тех мгновенных экспертов, которым требуется установка только сверху, просто помните о подключении верхних разъемов материнской платы. с уже установленными радиатором и вентиляторами требует терпения и твердой руки.

Итак, как работает сетка TD500?

При цене в 100 долларов CoolerMaster TD500 Mesh предлагает много возможностей, с футуристическим угловатым дизайном и интересной передней панелью, которая обеспечивает потрясающий поток воздуха и имеет несколько великолепных вентиляторов ARGB. Существует двойная поддержка 360 AIO, которую вы не найдете во многих случаях, а стеклянная боковая панель уникальна и имеет невыпадающие винты с накатанной головкой для очень легкого доступа.

Сборка в корпусе прошла легко, за исключением вышеупомянутой 8-контактной области ЦП, которая на самом деле не была слишком сложной и без проблем справляется с длинными графическими процессорами, обеспечивая действительно отличные темпы с низким уровнем шума. Мы действительно впечатлены готовым результатом.

Нам нравится огромный верх с магнитным фильтром, хотя мы бы хотели, чтобы он был белым, с опцией 360 милрад, которая является точкой по сравнению с MasterCase H500, который может выдерживать только до 280, но этот футляр также имеет сменную акриловую или сетчатую переднюю часть. , ручка для удобного перемещения, которая нам очень понравилась, а также съемная крышка блока питания вместе с нижним задним пластиковым выдвижным фильтром примерно по той же цене. Если вы делаете полный индивидуальный водяной контур, вам может понадобиться дополнительное пространство, которое предоставляет MasterCase H500.

Вернемся к TD500 Mesh, он имеет хорошее соотношение цены и качества, а три передних ARGB действительно имеют определенную привлекательность, подсветка ослепляет белым интерьером, а режимы для фанатов были интересными и выглядели хорошо, а передняя часть имеет нет проводов для легкого снятия и очистки. Одно примечание: переключатель сброса наверху довольно трудно нажимать, и он имеет несколько разных эффектов, кроме того, может быть, мы можем изменить его один раз и больше никогда не трогать, просто сделайте это один или два раза, чтобы он не такая большая проблема.

Хорошее соотношение цены и качества

Жаль, что нет заднего вытяжного вентилятора, что немного разочаровывает с точки зрения внешнего вида, хотя это не влияет на температуру больше, чем на градус. Но я бы сказал, что если вы выбираете этот чехол, это отчасти из-за внешнего вида, ладно, в основном из-за внешнего вида, а не только из-за термиков, поэтому я бы немедленно купил вентилятор для этого места.

Итак, CoolerMaster предлагает MasterFan MF120 Halo White Edition с ARGB за 22 доллара… так что да, мы взяли один, чтобы завершить сборку. Подожди, это был твой план с самого начала? Чтобы снизить цену до сотни долларов и продать аксессуар? Хм… молодец, CoolerMaster, молодец.

Таким образом, помимо очень хороших вещей в TD500 Mesh, а их много, есть пара мест, которые нуждаются в улучшении, например, нижний фильтр гетто, который нелегко снять, и приклепанная крышка блока питания могла бы использовать винты вместо этого. , чтобы сделать очень настраиваемый случай.

Кроме того, планирование сборки белого цвета означает, что ваш черный блок питания будет виден, если только вы не используете тонкую магнитную доску для подгонки. Несмотря на то, что он прилипал к блоку питания, мы использовали небольшое расстояние из пенопласта 3M, чтобы прижать его к боковой стороне, и результат выглядит намного лучше, решение за два доллара вместо белой виниловой изоленты, которая выглядела не очень хорошо, или покупка белого блока питания. который обойдется вам примерно в 85 баксов и выше.

Это немного придирчиво, но два дополнительных места для установки SSD без монтажного оборудования… Я имею в виду, если у вас более 4 дисков… но у большинства, заметьте, у большинства потребителей не будет этой проблемы. Хотя это все равно, что в детстве впервые открыть пакет с картофельными чипсами и увидеть, что он наполовину полон. Но вы все еще получаете вес фишек, за которые вы заплатили, я полагаю?
Итак, этот предмет заслуживает упоминания, но не стоит вычитать баллы.

Наконец, передний порт ввода-вывода может использовать как минимум Type-C, если не еще пару портов USB 3. MSI Sekira 100R, ссылка здесь, и Sharkoon Elite CA300T оснащены Type-C вместе с 4 вентиляторами ARGB, что чуть выше этого ценового диапазона, так что это упущенная возможность для проверки на будущее.

Тем не менее, CoolerMaster, безусловно, имеет свою цепочку поставок, и там, где эти чехлы могут быть сложными для поиска или недоступны в вашем регионе, эта модель всегда есть в наличии. Исследования показывают, что одним из лучших чехлов по этой цене будут Phanteks P400A RGB или Be Quiet Pure Base 500 DX, так что у вас есть другие варианты. Но, возможно, не так стильно, как это. 42s

Недорогой белый моноблок, который подойдет?

Что касается 120 Halo, то нам понравился его внешний вид, и он работает хорошо, и, возможно, выглядит лучше, чем версия Sickleflow 120 ARGB White. Версия Hyper 212 LED Turbo White, особенно с белым передним кожухом, выглядит очень красиво, но хотелось бы, чтобы было обновление с ARGB, хотя Hyper 212 Turbo White выпущен примерно в сентябре 2019 года. и белые Halo и Sickleflow ARGB в октябре и ноябре 2020 года соответственно.

Для CM MF120 Halo 4 белых светодиода шпинделя хорошо освещают вентилятор и хорошо освещают верхнюю часть корпуса, но белый цвет немного заглушает цвет ARGB. Замена обоих обойдется вам в 40 баксов, что почти равно стоимости всего кулера.

Другой вариант — водяное охлаждение, и у CoolerMaster нет белых 240 или 360 AIO, хотя есть серебристые. Пытаясь найти прилично выглядящий белый AIO, мы наткнулись на Thermaltake Th340 ARGB чуть меньше 100 долларов, почти столько же, сколько на белый Hyper 212 Turbo с двумя белыми вентиляторами ARGB, так что это может быть вариантом для вас.

В целом, мы… очень впечатлены этим корпусом, дизайн у него великолепный, и мы купили этот корпус для нашего мультимедийного ПК с белой материнской платой Gaming Arctic B360. Он легкий, с отличной вместимостью и температурой, и если вы решите приобрести сетку TD500, воспользуйтесь нашими партнерскими ссылками ниже, чтобы помочь нам в этом без каких-либо дополнительных затрат для вас. И следите за нами в Twitter, Instagram и Facebook на techspinreview, и у нас есть больше сообщений здесь!

На нашем канале есть еще обзоры корпусов, аппаратных и технических средств, так что обязательно ознакомьтесь с ними. Хорошая работа для CoolerMaster за создание корпуса TD500 Mesh, который мы рады использовать, и мы с нетерпением ждем новых корпусов от них, не использующих номер 500, ха-ха!

Какое дело вы ищете, или найти выгодное предложение, которым вы хотите поделиться? Присоединяйтесь к обсуждению внизу. И нам интересно услышать, что вы хотите увидеть в обзоре, дайте нам знать, и мы постараемся сделать это. Пожалуйста, найдите секунду, чтобы нажать Нравится, подписаться, позвонить и сообщить нам, как мы можем улучшить. Мы читаем и отвечаем на множество комментариев, поэтому, если у вас есть вопрос или мы что-то упустили, сообщите нам об этом ниже.

Подробнее Cooler Master, корпуса и сборки, обзоры мониторов

Cooler Master MasterBox TD500 Mesh ARGB | Совместимость корпусов

Макс.

высота кулера: 165 мм

Подробнее

Наш список совместимых корпусов поможет вам быстро определить, какие корпуса ПК обеспечивают достаточный зазор для каких процессорных кулеров Noctua. Индикация совместимости основана на высоте кулеров (включая вентиляторы), а также на максимальной высоте процессорного кулера, указанной производителем корпуса.

Предупреждение. Обратите внимание, что вентиляторы некоторых башенных кулеров (особенно более крупные модели со 140-мм вентиляторами, например, NH-D15 или NH-U14S TR4-SP3) могут выступать за слоты ОЗУ, и это может вызвать проблемы совместимости, если модули ОЗУ выше Используется 32 мм. Хотя вентиляторы можно переместить вверх, чтобы увеличить зазор для оперативной памяти, это увеличит общую высоту кулера и, следовательно, потребует дополнительного зазора внутри корпуса. Как правило, если вентилятор нависает над оперативной памятью, максимальная высота процессорного кулера в корпусе должна быть не меньше размера вентилятора плюс высота оперативной памяти минус 7 мм (с учетом высоты сокета и процессора). . Например, если в кулере используется 140-мм вентилятор, выступающий над оперативной памятью, и используются модули оперативной памяти высотой 46 мм, макс. Спецификация высоты процессорного кулера должна быть не менее 179мм (140+46-7=179). Для получения дополнительной информации и инструкций о том, как поднять вентилятор для каждой модели кулера, щелкните ссылку с указанием высоты.

Мы составляем и обновляем наши списки совместимости с особой тщательностью. Однако производители корпусов иногда изменяют части или детали своих продуктов без предварительного уведомления или явного указания на изменение. Таким образом, Noctua не может нести никакой ответственности или каким-либо иным образом нести ответственность за следующую информацию о совместимости.

158 MM 158 MM

Model	Cooler Height	Compatible	Comments
NH-C14S	115 / 142 mm
NH-D12L	145 mm
NH-D15	165 mm
NH-D15 SE-AM4	165 mm
NH-D15 chromax. black	165 mm
NH-D15S	160 mm
NH-D15S chromax.black	160 mm
NH-D9 DX-3647 4U	134 mm
NH -D9 DX-4189 4U	134 mm
NH-D9DX i4 3U	110 mm
NH-D9L	110 mm
NH-L12 Ghost S1 Edition	66 mm
NH-L12S	70 / 86 mm
NH-L9a-AM4	37 mm
NH-L9a-AM4 chromax.black	37 mm
NH-L9i	37 mm
NH-L9i chromax.black	37 mm
NH-L9i-17xx	37 mm
НХ-L9i-17xx chromax. black	37 mm
NH-L9x65	65 mm
NH-L9x65 SE-AM4	65 mm
NH-P1	158 мм		Корпус вообще не подходит для пассивного охлаждения.
NH-U12A	158 мм
NH-U12A Chromax.Black	158 мм			19
NH-U12DX i4	158 mm
NH-U12S	158 mm
NH-U12S DX-3647	158 mm
NH-U12S DX- 4189	158 мм
NH-U12S SE-AM4	158 мм
NH-U12S TR4-SP3
	NH-U12S TR4-SP3
	NH-U12S TR4-SP3	158 MM			NH -U-U12S.	158 мм
NH-U12S redux	158 mm
NH-U14S	165 mm
NH-U14S DX-3647	165 mm
NH -U14S DX-4189	165 mm
NH-U14S TR4-SP3	165 mm
NH-U9 DX-4189	125 mm
NH-U9 ТР4-СП3	125 mm
NH-U9DX i4	125 mm
NH-U9S	125 mm
NH-U9S chromax. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Рубрики Винторезные станки Вопросы и ответы Карусельные станки Советы мастера Станок 1М63 Токарные станки Фрезерные станки Разное 2019 © Все права защищены. Карта сайта
