Сварочный трансформатор ТД-500 У2: характеристики, схема

Многие модели сварочных аппаратов используются на протяжении нескольких десятилетий, так как они не утрачивают своей актуальности для их сферы применения. Сюда же можно отнести сварочный трансформатор ТД 500. Это промышленная модель, которая служит для регулировки параметров напряжения при сваривании металла. Это очень распространенное и простое устройство, которое к тому же обладает относительно низкой стоимостью. Производительность аппарата достаточная для выполнения основных процедур по свариванию деталей, которые могут возникнуть в промышленной сфере. Номинальный ток для сварки здесь составляет 500 А, а регулировка происходит в пределах от 100 до 560 А. Напряжение номинальное составляют 60 В, что в итоге обеспечивает коэффициент полезного действия на 85%.Техника производится согласно ГОСТ 4918-78.

Сварочный трансформатор ТД-500

Трансформатор сварочный ТД-500 предназначен для ручной дуговой сварки при помощи электродов с обмоткой. Согласно своей конструкции, эта модель является однофазной, которая имеет увеличенное рассеяние магнитного поля, у которой воздушный зазор регулируется при помощи подвижных обмоток. В аппарате имеется регулятор тока, который осуществляет действие при помощи ходового винта. Он вращается в ручном режиме, передвигая обмотку путем ввинчивания в специальную гайку. Здесь также сделано увеличенное рассеивание магнитного поля, которое осуществляется за счет специального расположения трансформаторных обмоток. Одна из них закреплена неподвижно, а вторая передвигается вместе с винтом.

Преимущества

Простота конструкции. С ее помощью повышается надежность использования техники, а также облегчается ремонт и обслуживание сварочных трансформаторов.
Широкий диапазон регулировки параметров. Это очень хорошо подходит для эксплуатации производственных условиях, когда нужно выполнять широкий спектр процедур с различными режимами.
Относительно низкое напряжение холостого хода, что способствует экономичности применения.
Возможность осуществлять не только сваривание деталей, но и их резку, так как мощности аппарата позволяет выставить данный режим.
Здесь отсутствует эффект магнитного дутья.
Трансформатор имеет удобную и безопасную регулировку параметров при помощи ручек на корпусе.

Недостатки

Техника является слишком массивной, так как данный принцип действия при такой мощности предполагает использование весьма масштабных деталей;
Техника плохо работает на низких токах и не сильно годится для таких процессов как сварка тонкого металла, так как основной рабочий диапазон рассчитан на толстые заготовки;
Данный аппарат не удобен для домашнего применения;
Сварка производится переменным током, что несколько ухудшает качество шва, в сравнение с постоянным.

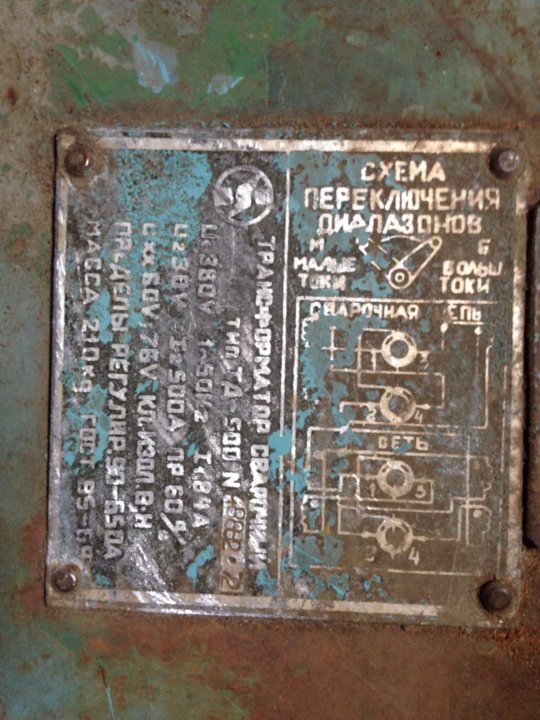

Схема сварочного трансформатора ТД-500

Устройство и схема подключения трансформатора ТД-500

Особенности эксплуатации и подключения

Сварочный трансформатор ТД-500 У2 является стандартным серийном изделием. Он отличается большой мощностью, поэтому, для его подключения требуется использовать кабеля достаточно большого сечения, иначе они могут не выдержать больших токов, разогреться и расплавиться. Подключение должно проводиться специалистом и особое внимание следует уделить местам соединения проводов, так как именно в них зачастую и проходит поломка. Если нет плотного прилегания концов кабеля к клеммам, то получается более низкая площадь соприкосновения и за счет этого данные места попросту перегреваются, что может привести к короткому замыканию.

«Важно!Чтобы не допустить этого, следует плотно прикрутить места соединения и периодически следить за ними.»

Трансформатор ТД-500 380 В

Место, где находится трансформатор, должно иметь относительно низкую влажность, так как иначе может возникнуть короткое замыкание. Важным моментом является вентиляция, так как у многих трансформаторов появляется проблема с перегреванием. Помимо принудительной вентиляции, которая может быть установлена отдельно, можно еще подобрать правильное место с естественной вентиляцией, или же просто прохладную зону. Не нужно превышать заданные параметры трансформатора и лучше действовать только в допустимых пределах. Не стоит забывать о времени беспрерывной работы, которое допустимо для данной техники, в данном случае оно равняется 60%. Если возникают какие-либо поломки или проблемы во время эксплуатации, то следует сразу же отключить все от сети.

Технические характеристики трансформатора сварочного ТД 500

Характеристики трансформатора	Тип
Характеристики трансформатора	ТД-500
Номинальное напряжение для холостого хода, В	60
Сварочный ток номинальный, А	500
Мощность номинальная, кВ-А	32
Сварочный ток регулируется в таких пределах, А:
Диапазон основной	240…650
Диапазон дополнительный	90…240
Коэффициент мощности	0,65
Габариты изделия, м: – длина	0,72
– ширина	0,57
– высота	0,835
Вес, кг	210

Меры и техника безопасности

Перед каждым запуском техники нужно убедиться в целостности ее корпуса. Если дуга перестала зажигаться, то нужно отключить трансформатор от сети и проверить целостность конденсаторов, а не пытаться продолжать ее зажечь. Нужно проводить эксплуатацию согласно всем правилам, указанным в инструкции. Все работы по ремонту и обслуживанию трансформатора необходимо проводить только в отключенном от сети состоянии. После отключения иногда нужно дать остыть технике.

Производители

ЭТА;
Винтор;
Машиностроительный завод «Сэлма».

технические характеристики аппарата, особенности эксплуатации и подключения – Виды сварочных аппаратов на Svarka.guru

Сварочный трансформатор ТД 500, с момента начала выпуска которого прошли уже десятилетия, до сих пор успешно применяется для сварки изделий из металла.

Популярность и востребованность аппарата в промышленности и строительстве объясняется простотой эксплуатации, функциональными возможностями и относительно малой стоимостью. Помимо этого, аппарат отличается надежностью и возможностью использования даже в экстремальных условиях.

Содержание

1 Схема
2 Особенности эксплуатации и подключения
3 Преимущества
4 Недостатки
5 Технические характеристики
6 Меры и техника безопасности
7 Производители

Схема

Сварочный аппарат ТД 500 отличается простотой конструкцией. Понижающая характеристика образуется путем высокого индуктивного рассеяния, образуемого установкой первичной и вторичной обмоток (ОП и ОВ соответственно) по оси сердечника.

Плавность регулировки поставляемого тока производится приближением либо удалением ОВ от ОП. Помимо того, возможно управление током перекидыванием обвивки, при этом образуется два интервала регулировки:

При установке I интервала (низкие токи) выполняется последовательное подключение катушек. Некоторая группа витков ОП отсоединяется, что приводит к увеличению напряжения холостого хода на контактах ОВ до 76 В. Таким образом добиваются устойчивости дуги на низких токах.
Во II интервале (большие токи) реализовано параллельное соединение катушек. На контактах холостого хода происходит снижение напряжения ОВ до 60 В.

Интервалы изменяются посредством барабанного переключателя с отведенной на крышку корпуса ручкой. Секторный токоуказывающий механизм зафиксирован на сердечнике под крышкой и соединен посредством рычага с подвижной обвивкой.

Определение тока выполняется по специальной шкале через смотровое стекло кожуха. Градация шкалы выполнена для обоих диапазонов сварочного тока при номинальном напряжении сети и при напряжении на выходных контактах вторичной цепи при сварке, равном 30 В.

Емкость-фильтр оборудования образуется из конденсаторов С, снижающих образующиеся при производстве работ радиопомехи. Также функцией фильтров является увеличение мощности.

Особенности эксплуатации и подключения

ТД 500 – модель, предназначенная для регулирования параметров напряжения при выполнении электросварки металлических изделий. Устройство широко распространено благодаря малой стоимости и простоты эксплуатации. Производительности аппарата хватает для производства работ по сварке металлических элементов.

Устройство предназначено для выполнения ручной дуговой сварки покрытыми электродами. Согласно паспорта, ТД-500 – однофазный преобразователь электротока, с повышенным рассеянием магнитного поля. Зазор воздуха зависит от того, на сколько сдвинуты подвижные обмотки.

Регулятор тока приводится в действие перемещением ходового винта, вращаемого вручную. При этом происходит сдвиг обмоток завинчиванием в гайку.

Повышенное рассеяние магнитного поля происходит за счет особенностей размещения обмоток. Одна перемещается совместно с винтом, другая – неподвижно зафиксирована в точке крепления.

Трансформатор отнесен к группе стандартных приборов, выпускающимся серийно. Устройство отличается высокой мощностью, потому подключение его должно выполняться с использованием кабелей большого сечения, в противном случае соединительные провода под воздействием тока нагреются и расплавятся.

Подсоединение должно выполняться аттестованным работником. Отдельное внимание уделяется местам стыковки кабелей, так как они являются точками, вероятность возникновения поломок в которых наиболее высока. При отсутствии плотного контакта между окончаниями кабеля и клеммами из меди, эти места подвержены перегреванию из-за недостаточной площади соприкосновения. Такая неисправность приводит к возникновению короткого замыкания.

[stextbox id=’warning’]Во избежание этого нужно максимально плотно, но не пережимая, скрутить точки сопряжения и постоянно наблюдать за плотностью прилегания.[/stextbox]

Место расположения трансформатора для недопущения короткого замыкания не должно быть влажным.

Важным моментом является охлаждение, так как у ТД 500 есть некоторые проблемы с нагреванием и отводом излишков тепла. Кроме устанавливаемой отдельно принудительной системы вентилирования, нелишним будет отыскать место установки с естественной вентиляцией либо зону прохлады. При выполнении наружных работ такие места – затененные, открытые для ветра.

Определенные инструкцией рабочие параметры устройства превышать не рекомендуется, действовать только в допускаемых интервалах. Нельзя забывать о максимальных сроках непрерывной работы. Для ТД 500 этот параметр равен 60%. то есть из 10 часов аппарат должен работать только 6, а 4 часа – находиться в выключенном.

[stextbox id=’alert’]Важно! При возникновении неисправностей или поломок в процессе эксплуатации следует незамедлительно отключить аппарат от питающей сети. Новое подключение допускается выполнять только после полного устранения причин неисправности.[/stextbox]
