Тдтн расшифровка: Расшифровка наименований масляных трансформаторов
alexxlab | 20.05.2023 | 0 | Разное
Трансформаторов ТДТН, ТДТНЖ, ТДЦТН, расщифровка, характеристики
Содержание:

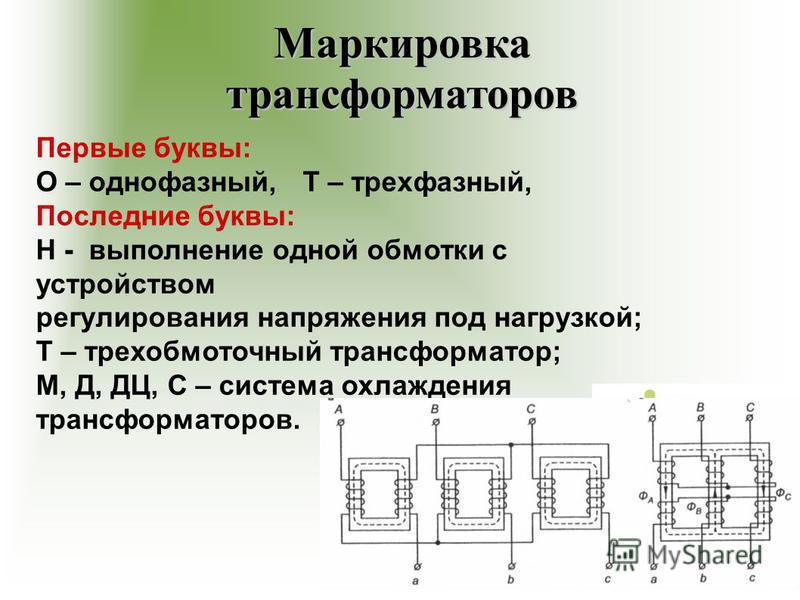

Расшифровка трансформатора ТДТНЖ-40000/220-81 У(ХЛ)1 включает в себя обозначения:
- Т — трансформатор трехфазный;
- Д — принудительная циркуляция воздуха и естественная
циркуляция масла; - (ДЦ — принудительная циркуляция воздуха и принудительной циркуляцией масла)
Т — трехобмоточный; - Н — регулирование напряжения под нагрузкой на стороне ВН;
- Ж — для электрифицированных железных дорог;
- 40000 — номинальная мощность, кВ·А;
- 220 — класс напряжения обмотки ВН, кВ;
- 81 — год разработки;
- У(ХЛ)1 — климатическое исполнение (У, ХЛ) и категория размещения (1) по ГОСТ 15150-69.
Трансформаторы силовые трехфазные масляные типа ТДТН, ТДТНЖ, ТДЦТН предназначены для железных дорог, электрифицированных на переменном токе в наружных установках.
Основные узлы трансформатора: остов, обмотки, главная изоляция, отводы, вводы, бак, система охлаждения, расширитель, регулятор напряжения, контрольно-измерительные приборы.
Схема шихтовки — косой стык позиций электротехнической стали. Материал магнитной системы — электротехническая рулонная сталь с жаростойким покрытием. Верхние и нижние ярмовые балки соединяются между собой пластинами из маломагнитной стали. Обмотка ВН непрерывная с вводом в середине состоит из двух параллельных ветвей, расположенных одна под другой, намотана прямоугольным медным проводом.
Обмотки трансформаторов ТДТН, ТДТНЖ, ТДЦТН
Обмотка имеет регулировочную зону в виде отдельно вынесенного концентра (обмотки РО). Регулирование напряжения под нагрузкой осуществляется в нейтрали ВН трансформатора в диапазоне + 12×1% от номинального.
Обмотка СН — непрерывная, выполненная из прямоугольного медного провода. Обмотка СН (38,5 кВ) выполнена из двух параллельных ветвей с вводом нейтрали в середину обмотки. Регулировочные отводы выведены в нижнюю часть к переключателю ПБВ. Регулирование напряжения без возбуждения осуществляется в диапазоне + 2×2,5% от номинального.
Обмотка НН (11 кВ) винтовая одноходовая, выполнена из прямоугольного медного провода. Обмотка НН (6,6 кВ) винтовая двухходовая, выполнена из прямоугольного медного провода. Обмотка РО винтовая шестиходовая, выполнена из прямоугольного медного провода. Обмотка НН (27,5 кВ) непрерывная, выполнена из прямоугольного медного провода. Главная изоляция обмоток маслобарьерного типа выполняется из электротехнического картона и включает верхнюю и нижнюю изоляции и межфазные перегородки. Отводы ВН выполнены из провода МГ.
Отводы СН, НН, регулировочные отводы РО и регулировочные отводы СН выполнены проводом марки ПБОТ. Все отводы, исключая гибкие связи, изолированы. Линейные вводы ВН маслонаполненные, герметичные, протяжного типа, класса напряжения 220 кВ усиленного исполнения. Соединение концов нейтрали и отводов НН в треугольник приведено внутри трансформатора. Для обмоток 27,5 и 38,5 кВ вывод отводов наружу производится с помощью маслоподпорных вводов класса напряжения 35 кВ, для обмоток НН (6,6 и 11 кВ) — с помощью маслоподпорных вводов класса напряжения 20 кВ.
Бак выполнен с нижним разъемом.
Трансформатор имеет пленочную защиту масла от увлажнения и окисления воздухом. Для охлаждения используются радиаторы.
Для автоматического управления и контроля работы системы охлаждения предусмотрен шкаф автоматического управления, навешенный на баке. Регулятор напряжения РПН снабжен датчиком блокировки работы регулятора при температуре масла ниже минус 25°С, а также блоком автоматического переключения. Трансформаторы тока устанавливают на линейных вводах ВН, СН, НН (27,5 кВ), на нейтрали ВН. Для компенсации температурных изменений объема масла в баке трансформатора служит расширитель со стрелочным маслоуказателем.
Трансформатор снабжен лестницами для подъема на трансформатор и для обслуживания газового реле. Защита бака от внутреннего повышения давления осуществляется при помощи предохранительных клапанов. Трансформатор снабжен поворотными каретками на катках с ребордами, с колеей передвижения 1524×3000 мм.
Как расшифровывается тдтн 16000 / 110
Структура условного обозначения
ТДТН-16000/110 У1:
Т — трехфазный;
Д — охлаждение с принудительной циркуляцией воздуха и
естественной циркуляцией масла;
Т — трехобмоточный;
Н — регулирование напряжения под нагрузкой;
16 000 — номинальная мощность, кВ·А;
110 — класс напряжения обмотки высшего напряжения, кВ;
У1 — климатическое исполнение и категория размещения по ГОСТ
15150-69.я Условия эксплуатации по ГОСТ 11677-85. Требования техники безопасности по ГОСТ 11677-85 и ГОСТ 12.2.007.2-75. Трансформатор для внутригосударственных поставок соответствует ГОСТ 12965-93. ГОСТ 12965-93
я Условия эксплуатации по ГОСТ 11677-85. Требования техники безопасности по ГОСТ 11677-85 и ГОСТ 12.2.007.2-75. Трансформатор для внутригосударственных поставок соответствует ГОСТ 12965-93. ГОСТ 12965-93Технические характеристики
Номинальная мощность трансформатора, кВ·А — 16 000 Номинальное напряжение обмоток, кВ: ВН — 115 СН — 38,5 НН — 11 или 6,6 Схема и группа соединения обмоток — Yн/Yн/ D-0-11 Ток холостого хода, % — 0,6 Потери холостого хода, кВт — 19 Потери КЗ, кВт — 100 Напряжение КЗ (на основном ответвлении), %: ВН-НН — 17,5 ВН-СН — 10,5 СН-НН — 6,5 Масса, кг: полная — 45 500 транспортная — 38 000 Гарантийный срок — 5 лет со дня ввода трансформатора в эксплуатацию.
Конструкция и принцип действия
Трансформатор имеет остов с трехстержневой шихтованной магнитной системой, собранной из листов холоднокатаной электротехнической стали. Обмотки алюминиевого провода, цилиндрические, размещены на стержнях остова концентрически.
Линейные вводы ВН, СН, нейтральный ввод ВН снабжены трансформаторами тока. Система охлаждения трансформатора обеспечивает работу с помощью радиаторов. Бак трансформатора с верхним разъемом снабжается арматурой для заливки, отбора проб, слива и фильтрации масла, подключения системы охлаждения и вакуумнасоса. Регулирование напряжения под нагрузкой (РПН) осуществляется переключающим устройством в нейтрали обмотки ВН в пределах + 9×1,78% номинального напряжения. Трансформатор изготовляется: без устройств перекатки;
с устройствами перекатки — поворотными каретками с ребордой. Колея для продольного перемещения 1 524 мм, для поперечного — 2000 мм. Габаритные размеры трансформатора приведены на рисунке.
Технические характеристки ТДТН, ТДТНЖ, ТДЦТН
Тип | Номинальная мощность, кВА | Номинальные напряжения | Схема и группа соединения обмоток | Вид, диапазон и число ступеней | Охлаж- | Масса, т | Длина (L)хширина (B) | |||||
ВН | СН | НН | полная | масла | масла для доливки | транс-портная | ||||||
| ТДТН- 10000/110-У1 | 10000 | 115 | 16,5; 22,0 | 6,6; 11,0 | Ун/Д/Д-11-11 | РПН в нейтрали ВН ПБВ на стороне СН | Д | 50,94 | 15,4 | 2,6 | 41,3 | 6388х4691х5091 |
34,5; 38,5 | Ун/Ун/Д-0-11 | |||||||||||
| ТДТН- 16000/110-У1 | 16000 | 115 | 22,0 | 6,6; 11,0 | Ун/Д/Д-11-11 | Д | 52,93 | 13,81 | 2,5 | 44,19 | 6326х4617х5067 5372х2176х3565 | |
34,5; 38,5 | Ун/Ун/Д-0-11 | |||||||||||
| ТДТН- 25000/110-У1 | 25000 | 115 | 11,0 | 6,6 | Ун/Д/Д-11-11 | РПН в нейтрали ВН | Д | 66,2 | 18,75 | 3,6 | 59,31 | 6578х4752х5580 |
22,0 | 6,6; 11,0 | |||||||||||
34,5; 38,5 | 6,3;6,6; 11,0 | Ун/Ун/Д-0-11 | ||||||||||
| ТДТНЖ- 25000/110-У1 | 25000 | 115 | 27,5 | 6,6; 11,0 | Ун/Д/Д-11-11 | Д | 55,5 | 13,22 | 3,8 | 47,6 | 6120х4495х5050 | |
| ТДТН- 25000/110-У1(ХЛ1) | 25000 | 115 | 11,0 | 6,6 | Ун/Д/Д-11-11 | РПН в нейтрали ВН ПБВ на стороне СН ± (2х2,5%) | Д | 65,13 | 18,75 | 3 | 55,31 | 6578х4752х5581 |
22,0 | 6,6; 11,0 | |||||||||||
34,5; 38,5 | 6,3; 6,6; 11,0 | Ун/Ун/Д-0-11 | ||||||||||
| ТДТН- 40000/110-У1 | 40000 | 115 | 10,5 | 6,3 | Ун/Д/Д-11-11 | Д | 85,69 | 4 | 75 | 6635х4885х5894 | ||
11,0 | 6,6 | 86,6 | 22,3 | 4,1 | 72,6 | |||||||
22,0 | 6,6; 11,0 | |||||||||||
34,5; 38,5 | 6,6; 11,0 | Ун/Ун/Д-0-11 | ||||||||||
| ТДТНЖ- 40000/110-У1 | 40000 | 115 | 27,5 | 6,6; 11,0 | Ун/Д/Д-11-11 | РПН в нейтрали ВН | Д | 72,8 | 17,5 | 1,42 | 61 | 6432х5055х6010 |
| ТДТН- 63000/110-У1 | 63000 | 115 | 11,0 | 6,6 | Ун/Д/Д/-11-11 | РПН в нейтрали ВН ПБВ на стороне СН | Д | 109,4 | 27,4 | 5,0 | 90,0 | 6150х2525х4250 |
38,5 | 6,6; 11,0 | Ун/Ун/Д-0-11 | ||||||||||
| ТДЦТН- 63000/110-У1 | 63000 | 115 | 34,5 | 6,6; 11,0 | Ун/Ун/Д-0-11 | ДЦ | 114,8 | 25,71 | 3,9 | 105 | 6680х3688х6245 | |
| ТДТН- 80000/110-У1 | 80000 | 115 | 38,5 | 6,6; 11,0 | Ун/Ун/Д-0-11 | Д | 123,4 | 29,7 | 6,56 | 103 | 8500х5000х6600 | |
| ТДЦТН- 80000/110-У1 | 80000 | 115 | 11,0 | 6,6; 6,94 | Ун/Д/Д-11-11 | РПН в нейтрали ВН | ДЦ | 125,81 | 30,24 | 3,41 | 112,4 | 8250х4647х7202 |
22,0; 38,5 | 11,0 | |||||||||||
| ТДЦТН- 100000/220-У1 | 100000/ | 230 | 22,0 | 11,0 | Ун/Ун/Д-0-11 | РПН в нейтрали ВН ПБВ на стороне СН | ДЦ | 163,8 | 42,0 | 12,0 | 123,6 | 8755х6436х8940 |
| ТДЦТН- 125000/220-У1 | 125000/ | 230 | 22,0 | 11,0 | Ун/Ун/Д-0-11 | ДЦ | 192,7 | 51,5 | 7,15 | 171 | 8870х5400х7900 | |
Трехфазные трехобмоточные масляные трансформаторы 110-220 кв.
Тдтн, тдтнж, тдцтн.Видео: Осмотр силового трансформатора 2Т ТДТН-25000/110/35/6кВ УХЛ1
Общие сведения Трехфазные трехобмоточные трансформаторы, с регулированием напряжения под нагрузкой (РПН), с системой охлаждения вида Д предназначены для работы в открытых электроустановках. Структура условного обозначения ТДТН-25000/110 У1: Условия эксплуатации Высота над уровнем моря не более 1000 м. Технические характеристики Основные параметры трансформаторов приведены в таблице. Табл. По заказу потребителя для трансформатора без ПБВ на стороне СН обмотка СН может быть выполнена на любое напряжение, соответствующее требованиям ГОСТ 12965-93 или международным стандартам. Гарантийный срок эксплуатации – 5 лет со дня ввода трансформаторов в эксплуатацию, но не позднее 6 мес со дня поступления на предприятие. Остов трансформаторов шихтованный, стержневой конструкции, выполнен из холоднокатаной электротехнической стали с жаростойким изоляционным покрытием. Стержни стягиваются стеклобандажами, ярма – стальными полубандажами. Обмотки: ВН – непрерывная; СН – напряжением 38,5, 34,5 и 22 кВ
– непрерывные; НН – винтовая; РО – десятиходовая цилиндрическая. В
обмотках применяется медный провод с бумажной изоляцией.
Главная изоляция – маслобарьерного типа.
Бак трансформатора колокольного типа рассчитан на остаточное
давление 50 кПа. На дне бака крепятся поворотные катки для
продольного и поперечного перемещения трансформатора по рельсовым
путям. Ширина колеи для продольного перемещения – 2000 мм, для
поперечного перемещения – 1524 мм.
На баке трансформатора установлены вводы ВН, СН и НН; маслорасширитель, охлаждающие радиаторы с электровентиляторами дутья (с питанием от электросети 380 В). Для автоматического управления и контроля работы системы охлаждения предусмотрен шкаф автоматического управления. Трансформатор снабжен встроенными трансформаторами тока, комплектуется необходимой измерительной, контрольной и сигнальной аппаратурой. Трансформаторы транспортируются в собственном баке с маслом на железнодорожном транспортере площадочного типа.  Активная часть на
время транспортирования раскрепляется в баке в продольном и
поперечном направлениях распорными винтами.
Габаритные и установочные размеры трансформаторов указаны на
рисунке и в таблице.Рисунок Габаритные, установочные и присоединительные размеры трансформатора ТДТН-25000/110 У1 1 – расширитель; 2 – ввод СН; 3 – ввод ВН;4 – бак трансформатора; 5 – ввод НН; 6 – радиатор A, B, C, O – вводы ВН; Am, Bm, Cm, Om – вводы СН В комплект поставки входят: трансформатор, демонтированные узлы и детали, необходимые запасные части и эксплуатационная документация. Центр комплектации «СпецТехноРесурс» |
Температура окружающего воздуха от минус 45 до 40°С.
Трансформаторы соответствуют требованиям ГОСТ 12965-93,
техническим условиям ИАЯК. 672548.006 ТУ , требованиям безопасности по
ГОСТ 12.2.007.2-75.
Трансформаторы предназначены для внутригосударственных поставок
на энергообъекты России и на экспорт в районы умеренного и холодного
климата.
