Таймер электронный ТЭ-02 EKF | СветЭлектроСнаб

Корзина
0 Корзина
Всего товаров: 0 шт.
на сумму: 0 ₽

Таймеры

Таймер электронный ТЭ-02 EKF

Артикул: 00018139

2 705.98 ₽

Описание
Отзывы

Таймеры электронные серий ТЭ-02 и ТЭ-15 применяются в бытовых и промышленных электроустановках для автоматического включения/отключения питания различного электротехнического оборудования в установленное пользователем время и для отсчета интервалов времени.

Просты в эксплуатации и монтаже:

однофазная нагрузка менее 16 А — подключение напрямую.
однофазная нагрузка более или равная 16 А — подключение через контактор (электромагнитный пускатель).
трехфазная нагрузка — подключение через контактор (электромагнитный пускатель).

Большой ЖК-дисплей (ТЭ-02).
Защитная крышка (ТЭ-15).
Монтаж на 35 мм DIN-рейку.
Прямое подключение до 16 А.
До десяти рабочих программ.
Гарантийные обязательства составляют 5 лет.
Срок эксплуатации составляет более 20 лет.

Технические характеристики
Параметры	Значения
Параметры	ТЭ-02	ТЭ-15
Потребляемая мощность, Вт	6
Диапазон настройки	1 мин. – 168 час.
Количество программируемых включений и отключений	10	8
Погрешность по времени, плюс-минус, с/сутки	2
Время сохранения установленной программы при отключении напряжения питания, не менее ,ч	150
Механическая износостойкость циклов вкл./откл., не менее	10000
Электрическая износостойкость циклов вкл. /откл., не менее	10000
Степень защиты	IP 20
Номинальное напряжение, В	220
Климатическое исполнение	УХЛ4
Диапазон рабочих температур, °С	от –10 до +40	от -25 до +40

1. Устройство и работа:

Микропроцессор таймера обеспечивает одновременно выполнение 10-ти циклов (ТЭ-02) и 8-и циклов (ТЭ-15) программ управления временем включения и отключения нагрузки. Программирование таймера осуществляется кнопками, расположенными на лицевой панели.

Таймер электронный ТЭ-02. Напряжение питания подается на зажимы «1» и «2». Нагрузка подключается к зажимам «3» и «4» (замыкающий контакт), и «3» и «5» (размыкающий контакт). Перед использованием таймер необходимо активировать посредством нажатия на отверстие на лицевой панели тонким металлическим стержнем (скрепкой).

Таймер электронный ТЭ-15. Напряжение питания подается на зажимы «1» и «2». Нагрузка подключается к зажимам «4» (общий), «5» (замыкающий контакт) и «3» (размыкающий).

Для выставления текущего времени и дня недели: нажмите на кнопку «время» и удерживая её последовательным нажатием на кнопки «час», «минуты» и «день» выставить необходимые значения.

2. Программирование:

Для программирования таймера: нажать на кнопку «программирование» — появится номер программы.

Для выбора режима работы нажимать на кнопку «ВКЛ/АВТО/ВЫКЛ».

«ВКЛ» — ручной режим «ВКЛЮЧЕНО»

«АВТО» — автоматическая работа

«ВЫКЛ» — ручной режим «ВЫКЛЮЧЕНО»

Для сброса всех настроек ТЭ-02 нажать на кнопку «СБРОС», удерживая при этом нажатыми кнопки «ВРЕМЯ» и «ПРОГРАММИРОВАНИЕ».

Для сброса всех настроек для ТЭ-15 нажать на кнопку «СБРОС».

Габаритные и установочные размеры

Типовые схемы подключения

Типовая комплектация

Таймер электронный ТЭ-02
Паспорт.

Отзывы

Каталог

Информация

Ссылки

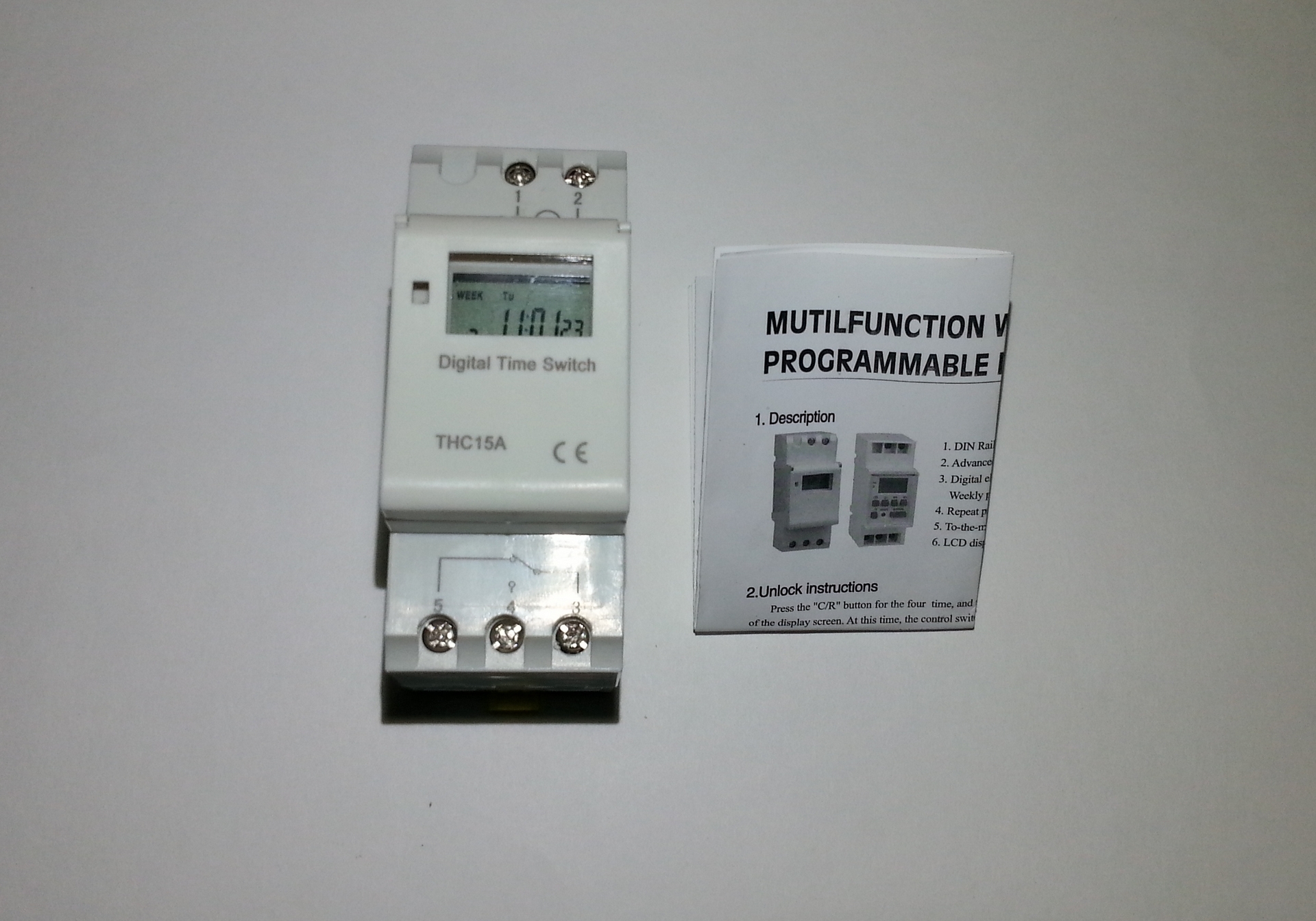

Реле времени, таймер.

Электронное реле времени, предназначено для отсчета интервалов времени, автоматического включения/отключения различного электротехнического оборудования (освещение, отопление и т.д.) через заданный промежуток времени в течение повторяющегося недельного цикла.

Например:
для включения и отключения освещения территории двора, парка или улицы;
для включения и отключения ночного освещения лестничных маршей многоквартирных домов;
для включения и отключения в ночное время рекламных вывесок и витрин;
для управления включением электрического отопления дома;
для автоматического полива растений;
для создания эффекта присутствия в доме

Питается от бытовой электросети, напряжением 220 Вольт (есть возможность заказать реле на напряжение 12, 24, 36, 110 Вольт).
Можно запрограммировать, на всю неделю или любой день недели, один или несколько раз включение и отключение, в течении суток.
Все данные отображаются на жидкокристаллическом дисплее.
При отключении электропитания сохраняет режим программирования, за счет встроенного аккумулятора.
Cрок службы реле времени от трех до пяти лет.

Технические характеристики

Параметр	Значение
Номинальное рабочее напряжение	220V
Частота питающей сети	50/60Hz
Сохраняет работоспособность, при питающем напряжении в пределах	180V-250V
Потребляемая мощность реле	не более 2VA
Допустимый ток переключающего контакта, при активной нагрузке	16А
Допустимый ток переключающего контакта, при реактивной нагрузке	8А
Минимальный шаг программирования	1 минута
Максимальный шаг программирования	168 часов
Число программ включения/отключения	16 циклов
Механическая износостойкость, циклов вкл/откл	10000000
Электрическая износостойкость, циклов вкл/откл	100000
Время сохранения данных программирования, при отключении питания	до 150 часов
Точность хода часов в течении суток, при температуре +25°С	≤1 секунда
Габаритные размеры (ВхШхГ)	86,5х36х65,5 мм
Диапазон рабочих температур, °С	-10°С~+40°С
Относительная влажность	35~85%

Крепление на DIN-рейку (занимает два модуля типа S), размером как двухфазный автомат.
Эксплуатировать в закрытом помещении с искусственным регулированием вентиляции и отопления.

Лицевая панель реле времени

Назначение кнопок и индикации	Надпись
Индикация включения контакта	ON
Кнопка программирования
Кнопка настройки дня недели	D+
Кнопка настройки часа	H+
Кнопка настройки минут	M+
Кнопка настройки и текущего времени
Кнопка сброса всех данных	RESET
Кнопка управления режимами (ON, AUTO, OFF)	MANUAL

Жидкокристаллический дисплей

Данные жидкокристаллического дисплея

В верхней части дисплея:
дни недели
MO – понедельник; TU – вторник; WE – среда; TH – четверг; FR – пятница; SA – суббота; SU – воскресенье.
Настройка дня недели осуществляется кнопкой D+
В средней части дисплея:
текущее и программируемое время
Настройка времени осуществляется кнопками , H+ и M+
В нижней левой части дисплея:
номера циклов включения и отключения
ON – включено; OFF – отключено; цифры от 1 до 16 – номер цикла.
Настройка циклов осуществляется кнопкой
В нижней правой части дисплея:
режим управления
ON – включено постоянно; AUTO – автоматический режим; OFF – отключено постоянно.
Настройка режима управления осуществляется кнопкой MANUAL

Настройка реле времени

Рекомендуется начать с кнопки RESET (нажимайте аккуратно, тонкой отверткой, усилия не потребуется). После нажатия происходит гашение дисплея с последующим отображением всех элементов, сбрасываются все настройки и текущее время.

Настройка реле времени начинается с установки дня недели и текущего времени. Нажимаем (пальцами рук) и удерживаем кнопку (далее по тексту часы) и нажимаем кнопку D+ выбираем текущий день недели, продолжаем удерживать в нажатом положении кнопку часы, при помощи кнопок H+ и M+ устанавливаем текущее время.

После настройки текущего времени и дня недели, приступаем к программированию реле времени.

Программирование реле времени

Включение программирования осуществляется кнопкой(далее по тексту программирование).

1) Нажимаем кнопку программирование включается первый цикл включения, далее при помощи кнопок D+, H+ и M+ выбираем день недели и время включения.
2) Нажимаем кнопку программирование включается первый цикл отключения, далее при помощи кнопок D+, H+ и M+ выбираем день недели и время отключения.
При необходимости можно добавить еще несколько циклов включения и отключения, выполнив настройку второго, третьего и т.д. циклов.

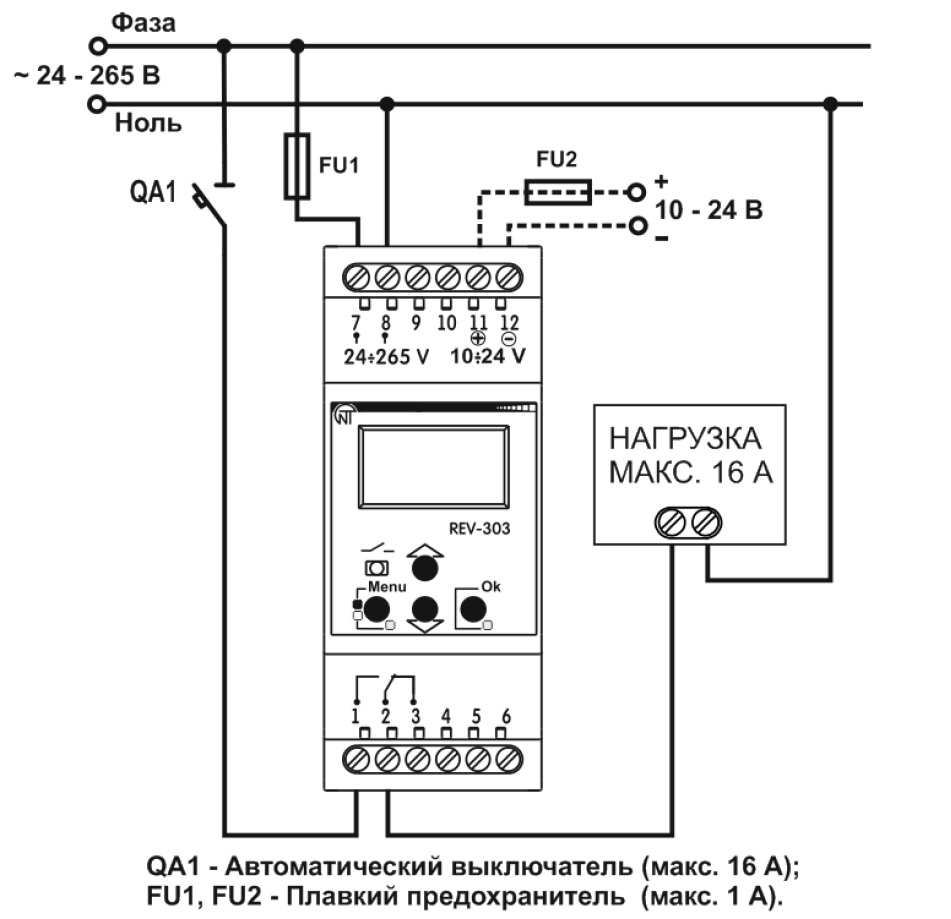

Схема подключения реле времени

Примерная схема подключения реле времени и нагрузки

Скачать инструкцию (паспорт) реле времени

Пошаговую инструкцию по настройке и программированию электронного недельного реле времени, можно бесплатно скачать или распечатать здесь
паспорт описания и назначения кнопок управления реле времени
алгоритм программирования и настройки

скачать инструкцию (паспорт) реле времени, на русском языке
скачать инструкцию (паспорт) реле времени, на английском языке

реле времени, таймер включения и выключения света по времени, что такое реле времени, реле по времени, таймер электронный инструкция, включение света по времени, таймер выключения света, реле времени это, реле времени подключение, реле времени купить, таймер электронный, ТЭ 15, схема реле времени, реле времени 220 Вольт, реле времени программируемое, таймер полива самотечный, таймер выключения, реле, электронный таймер программируемый, с энергонезависимой памятью, ток коммутации 16 ампер, полный диапазон времени от 1 минуты до 168 часов, 16 программ, THC 15A, скачать паспорт реле времени на русском языке, скачать инструкцию реле времени на русском языке, реле времени на одном реле, что такое реле времени, реле времени что это, таймер времени на включение и выключение 220в, управления освещением двора частного дома, электронное реле времени iek инструкция 220в программируемое

PO-16 guide

products

wireless audio
synthesizers

store

projects
social

направляющие

поддержка
загрузки
контакты
пресса

ПО-16

программируемый
мелодия
синтезатор

руководство пользователя

ガイド

завод

скачать в формате PDF

.

продукт чувствителен к электростатическим разрядам и продается без корпуса.

Информация об аккумуляторе:

Устанавливайте только новые аккумуляторы того же типа.

Несоблюдение полярности, указанной в батарейном отсеке, может сократить срок службы батарей или привести к их протечке.

не смешивайте старые и новые батарейки.

не смешивайте щелочные, стандартные (угольно-цинковые), перезаряжаемые (никель-кадмиевые) или (никель-металлгибридные) батареи.

не бросайте батареи в огонь.

Аккумуляторы следует перерабатывать или утилизировать в соответствии с государственными и местными правилами.

Заявление FCC:

примечание: это оборудование было протестировано и признано соответствующим ограничениям для цифровых устройств класса b,

в соответствии с частью 15 правил FCC.

эти ограничения предназначены для обеспечения разумной защиты от вредных помех при установке в жилых помещениях. это оборудование генерирует, использует и может излучать радиочастотную энергию и, если оно не установлено и не используется в соответствии с инструкциями, может создавать вредные помехи для радиосвязи. однако нет гарантии, что помехи не возникнут в конкретной установке;

, если это оборудование создает вредные помехи для радио- или телевизионного приема, что можно определить, выключив и включив оборудование, пользователю рекомендуется попытаться устранить помехи одним или несколькими из следующих способов;

переориентировать или переместить приемную антенну

увеличить расстояние между оборудованием и приемником

подключить оборудование к розетке цепи, к которой подключен приемник, отличной от той, к которой подключен приемник.

обратитесь за помощью к дилеру или опытному специалисту по радио/телевидению.

это устройство соответствует части 15 правил FCC.

эксплуатация возможна при соблюдении следующих условий;

это устройство не должно создавать вредных помех, и

это устройство должно принимать любые получаемые помехи, включая помехи, которые могут вызвать нежелательную работу.

Внимание: изменения или модификации, не одобренные явным образом стороной, ответственной за соответствие требованиям, могут привести к аннулированию права пользователя на эксплуатацию оборудования.

выписка по льду

банка айс-003(б)/нмб-3(б

Teen Engineering гарантирует, что этот продукт не будет иметь дефектов материала или изготовления в течение 12 месяцев с даты отгрузки продукта вам, покупателю, компанией Teen Engineering. в случае дефекта, на который распространяется настоящая ограниченная гарантия, Teen Engineering по своему усмотрению и бесплатно для клиента отремонтирует, заменит или возместит уплаченную покупную цену.
TEENAGE ENGINEERING НЕ ПРЕДОСТАВЛЯЕТ НИКАКИХ ДРУГИХ ЯВНЫХ ГАРАНТИЙ, ЗА ИСКЛЮЧЕНИЕМ ПРЕДОСТАВЛЕННЫХ В НАСТОЯЩЕМ УРОВНЕ, И ВСЕ ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ КОММЕРЧЕСКОЙ ПРИГОДНОСТИ ИЛИ ПРИГОДНОСТИ ДЛЯ ОПРЕДЕЛЕННОЙ ЦЕЛИ ДЕЙСТВУЮТ ТОЛЬКО В ТЕЧЕНИЕ 12-МЕСЯЧНОГО ГАРАНТИЙНОГО ПЕРИОДА, ПРЕДУСМОТРЕННОГО НАСТОЯЩИМ. ОТВЕТСТВЕННОСТЬ TEENAGE ENGINEERING ПО ЛЮБОЙ ПРЕТЕНЗИИ ПО ГАРАНТИИ ОГРАНИЧИВАЕТСЯ ФАКТИЧЕСКИ УПЛАЧЕННОЙ ЦЕНОЙ ПОКУПКИ. TEENAGE ENGINEERING НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ПЕРЕД КЛИЕНТОМ ИЛИ ЛЮБОЙ ТРЕТЬЕЙ ЛИЦОЙ ЗА ЛЮБЫЕ КОСВЕННЫЕ, СЛУЧАЙНЫЕ ИЛИ КОСВЕННЫЕ УБЫТКИ, ВКЛЮЧАЯ, ПОМИМО ПРОЧЕГО, УПУЩЕННУЮ ПРИБЫЛЬ, ПОТЕРЮ ДАННЫХ, ДОХОДОВ, ПРОДАЖ, БИЗНЕСА, РЕКЛАМЫ ИЛИ ИСПОЛЬЗОВАНИЯ.

На что не распространяется данная ограниченная гарантия?
Teenage Engineering не несет обязательств по ремонту, замене или возврату средств в следующих случаях:

, если предполагаемый дефект возникает из-за того, что покупатель изменил или отремонтировал продукт без предварительного письменного согласия или разрешения компании Teenage Engineering;

, если покупатель не соблюдал применимые инструкции по правильному хранению, использованию или обслуживанию данного продукта;

, если клиент не уведомил компанию Teen Engineering о каком-либо дефекте, который должен был быть достаточно очевиден при осмотре; или

, если заказчик не уведомил Teen Engineering о дефекте в течение 12 месяцев с момента отгрузки этого продукта заказчику. эта ограниченная гарантия не распространяется на стоимость доставки дефектного продукта в компанию Teen Engineering для ремонта или стоимость доставки вам отремонтированного продукта или продукта на замену. как клиенты получают гарантийное обслуживание? позвоните своему представителю отдела обслуживания клиентов Teen Engineering, чтобы узнать, как поднять вопрос, связанный с вашим продуктом.

выбрано
темп

съемная подвеска

время / узел /
дополнительная информация

звук
параметры A/B

складная подставка

ручка A / B

стили игры

Параметр A 1
Высота ноты A

Параметр B 2
Длина B
Б темп

для использования стилей игры
удерживайте клавишу и нажимайте 1-16

стили эффектов

для использования эффектов удерживайте FX
и нажмите 1-16

воспроизведение/остановка

напишите

микробарабан
(поз. 16)

режим воспроизведения/записи

указывает на запись
режим активен

звук

для выбора звука удерживайте
звук и нажмите 1-16

сигнализация

шаблон

для выбора шаблона удерживайте
шаблон и нажмите 1-16

ударов в минуту

нажмите, чтобы выбрать темп
удерживайте, чтобы установить общую громкость 1-16

звук 1-16
рисунок 1-16
эффекты 1-16
стили воспроизведения 1-16

звук 1-15
Ассорти из ведущего синтеза, начиная от FM, субтрактивного синтеза, волновой таблицы и заканчивая физической моделью струны.

sound 16
Микро драм-машина с 16 сэмплами звуков. в режиме записи установить звук удерживая любой шаг и повернув ручку A. n 1-16 будет отображаться в верхнем правом углу экрана, чтобы указать выбранный звук.

эффект 1-16
1. низкая частота дискретизации
2. искажение
3. бит раздавить
4. задержка
5. фильтр нижних частот
6. развертка нижних частот
7. фильтр верхних частот
8. подметальная стрела

9. заикаться 4
10. заикание 3
11. обратная связь
12. параметр lfo
13. октава вверх
14. октава вниз
15. половинная нота вверх
16. вибрато

автоматическое отключение питания (a.p.o)
устройство автоматически отключается через 5 минут бездействия. в этом состоянии все паттерны и настройки будут сохранены, останется гореть только ЖК-дисплей. в этом состоянии потребляется очень мало энергии, поэтому нет необходимости извлекать батареи. если к линии подключен кабель, устройство автоматически отключится через 60 минут бездействия.
нажмите любую клавишу, чтобы разбудить устройство после сна.
нажмите звук + удары в минуту, чтобы показать состояние батареи.

сброс к заводским настройкам
шаблон удержания + запись при установке батарей, чтобы восстановить заводские настройки по умолчанию.
Примечание. Если у вас более старая версия программного обеспечения, эта функция сброса не реализована.

1 – начало работы

включите питание

установить часы

будильник

сбросить часы

вставьте две свежие батарейки типа ААА. обратите внимание на плюс и минус полюса.

установите время, поворачивая ручку A для часов и ручку B для минут. нажмите любую клавишу для подтверждения и выхода.

нажмите звук + шаблон. установите будильник, повернув A для часов и B для минут. (отключите будильник, полностью повернув ручку А вниз.)
нажмите любую клавишу 1-16, чтобы прозвучал сигнал будильника.

сбросьте часы, вытащив батарейки, и начните заново.

2 – играть

выберите шаблон

играть

секвенсор

образец

1-16

играть

удерживайте шаблон и нажмите любую клавишу от 1 до 16, чтобы выбрать шаблон.

нажмите кнопку воспроизведения, чтобы начать играть. нажмите кнопку воспроизведения еще раз, чтобы остановить.

паттерн состоит из 16 шагов.

3 – создание выкройки

выбрать звук

создать

звук

1-16

напишите

удерживайте звук и нажмите любую клавишу от 1 до 16, чтобы выбрать звук. 9Звук 0056 + клавиша 16 активирует микро барабан.

нажми пиши. На экране горит символ
rec.

введите звук / заметки в сетке.
нажмите кнопку воспроизведения, чтобы прослушать свой паттерн.

установить записку

длина комплекта

режим записи на

вы можете установить заметку, пока активен режим записи.

удерживайте горящий шаг и поверните A, чтобы установить высоту ноты.

вы также можете установить длину, когда режим записи активен.

удерживайте горящий шаг и поверните B, чтобы установить длину ноты.

4 — настроить звук

добавить эффекты

блокировка параметров

стиль

1. Низкая частота дискретизации
2. Дисторшн
3. Разрушение битов
4. Задержка
5. Фильтр нижних частот
6. Развертка нижних частот
7. Фильтр высоких частот
8. Развертка верхних частот

9. заикаться 4
10. заикание 3
11. обратная связь
12. параметр lfo
13. октава вверх
14. октава вниз
15. половина ноты вверх
16. вибрато

во время игры удерживайте стиль и нажмите любую клавишу 1–16, чтобы включить эффекты.
удерживать стиль без нажатия какой-либо клавиши для сброса эффектов

удерживайте запись, поворачивая ручку A или B, чтобы записать изменения звуковых параметров с течением времени.

темп

том

живая запись

нажмите bpm для переключения темпа. удары в минуту будут отображаться в правом верхнем углу экрана.
ХИП-ХОП (80 ударов в минуту)
ДИСКО (120 ударов в минуту)
ТЕХНО (140 ударов в минуту)

удерживайте удары в минуту и поверните B, чтобы точно настроить темп (от 60 до 240 ударов в минуту).

удерживайте удары в минуту и нажмите любую клавишу 1-16, чтобы отрегулировать общую громкость.
Примечание: будьте осторожны с настройкой громкости при использовании наушников. превышайте уровень громкости 5 только с осторожностью.

во время игры удерживайте запись и нажмите любую клавишу 1–16, чтобы вводить ноты. ноты будут квантизированы вместе с текущей настройкой свинга. отпустите запись, когда закончите.

стиля игры

ключ

1-16

добавить стили игры во время игры удерживайте клавишу oo и нажимайте любую клавишу 1–16, чтобы вводить стили игры, такие как аккорды, арпеджио и транспозиции. отпустите keyoo, когда закончите. удерживайте keyoo, не нажимая никаких клавиш, чтобы очистить стили игры.

5 – сочинить песню

шаблон копирования

прозрачный шаблон

схема цепи

узор

1-16

удерживайте запись + шаблон, чтобы скопировать активный шаблон в память. продолжайте удерживать запись + шаблон и нажмите 1-16, чтобы вставить активный шаблон в соответствующий новый слот.

нажмите клавишу + шаблон, чтобы очистить активный шаблон.

нажмите и удерживайте шаблон и выберите шаблоны 1-16 для цепочки, нажав соответствующую клавишу 1-16. можно объединить до 16 шаблонов.

один шаблон может быть выбран несколько раз. пример 1,1,1,4 воспроизводит паттерн 1 три раза, затем переходит к паттерну 4. после воспроизведения последнего паттерна последовательность начинается снова.

6 — синхронизировать несколько устройств

синхронизация

режимы синхронизации

ввод

вывод

мастер

SY1

SY4

синхронизация

ID вход выход

SY0 стерео стерео

SY1 стерео моно/синхронизация

SY2 синхронизация стерео

SY3 синхронизация моно/синхронизация

SY4 моно/синхронизация стерео

SY5 моно/синхронизация моно/синхронизация

можно синхронизировать 90 056 нескольких карманных операторов с отслеживанием кликов, используя вход и выход линии. Предупреждение
: уровни синхронизации не должны превышать 5Vpp (размах напряжения).

подключите стандартный стерео аудиокабель между устройствами. ведущее устройство будет управлять темпом синхронизирующего устройства.

удерживайте клавишу и нажимайте удары в минуту на ведущем устройстве для переключения режимов синхронизации. нажмите несколько раз для переключения между различными режимами.

есть 5 режимов синхронизации. режим по умолчанию SY0.
, когда используется синхронизация, сигнал будет разделен между аудио (справа) и синхронизацией
(слева).

сценариев синхронизации

SY1

SY5

SY4

мастер

синхронизация

внешний

устройство

SY2

мастер

синхронизация

пример A: синхронизация трех карманных пультов оператора.

пример B: синхронизируйте внешнее устройство, такое как volca, iPhone, компьютер или synccontrol, с PO-16.

внешний

SY3

SY4

устройство

мастер

синхронизация

синхронизировать

SY1

устройство

внешний

синхронизация

аудио

мастер

синхронизация

пример C: синхронизация внешнего устройства с двумя карманными пультами оператора.

пример D: синхронизировать PO-16 с внешним устройством.

крепление корпуса pro (дополнительно)

убедитесь, что
складная подставка
также снята.

отрываться
вешалка

у вас нет чехла
pro?
купить здесь.

чтобы установить корпус pro на карманный оператор,
сначала нужно оторвать подвес и снять
складную подставку.

оберните чехол вокруг краев устройства. убедитесь, что края корпуса плотно прилегают.

WESTEK TE1606WHB РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И ГАРАНТИЯ Скачать Pdf

http://waterheatertimer. org/plug-in-timers.html#westek-7-day

{Вестэк.

Внутренний цифровой еженедельный таймер

Руководство по инструкции

НОМЕНДКЛАТУРА LCD DISPLA

Примечание: Не все функции доступны для каждого таймера.

AM/PM появится при установке 12-часового формата

MO to SU означает понедельник, вторник, среду.

Четверг, пятница, суббота и воскресенье

Часы:минуты:секунды

R появится, когда включен режим случайного выбора

Ручной/автоматический режим.

АВТО ВЫКЛ., устройство находится в режиме таймера и остается выключенным до

настройки

ВКЛ в программах

сначала

АВТО ВКЛ. устройство находится в режиме таймера и остается включенным unfi

установка

OFF в программах

сначала

ON, таймер остается включенным, и никакая программа не будет запускаться до

клавиша блокировки нажата и отображается AUTO

OFF, таймер остается

выключенным,

клавиша блокировки нажата и отображается AUTO

CTD появится, когда включен обратный отсчет.

DST появится, если включено летнее время

D2D появится, когда включен режим «От заката до рассвета».

Номер программы, доступно до 20 программ

l O.

ВКЛ/ВЫКЛ индикация состояния выхода

Прежде чем использовать таймер для первого лайма,

внимательно прочтите инструкции.

TEL 606WHB Характеристики

20 программируемых настроек ВКЛ/ВЫКЛ на неделю

12-часовой AM/PM или 24-часовой формат

Программируется с интервалом в 1 мин

Настройка летнего времени Функция (2–30 минут запрограммированного времени)

Ручное управление — временное или постоянное отключение

текущая программа

Функции клавиш

SET: Выбор и подтверждение установки программы.

ВНИЗ/ВВЕРХ: Увеличение или уменьшение значения дня и цифры. Также

используется для включения функции обратного отсчета путем нажатия и

одновременного удержания кнопок ВНИЗ/ВВЕРХ.

ВКЛ/ВЫКЛ: Позволяет пользователю выбрать Вкл, Выкл или Авто. Может использоваться для

ручного управления настройками таймера без потери программирования.

RND: нажмите настройку Random ON/OFF, чтобы активировать случайную задержку

для начала или окончания периодов включения.

СБРОС: С помощью карандаша или скрепки нажмите кнопку сброса, чтобы

начать программирование.

Часы таймера должны быть установлены перед программированием любых настроек включения/выключения

Продажа текущей извести

1. Если дисплей не появляется, подключите устройство к розетке и

зарядите внутреннюю батарею в течение 1 часа.

2. Извлеките устройство из розетки и нажмите кнопку СБРОС

, чтобы начать программирование.

3. Нажмите и удерживайте кнопку ВКЛ/ВЫКЛ, затем нажмите кнопку ВНИЗ, чтобы

переключиться между 12-часовым или 24-часовым режимом отображения. AM wiD появляются на дисплее

, когда выбран 12-часовой формат.

4. Нажмите и удерживайте кнопку ВКЛ/ВЫКЛ, затем нажмите кнопку ВВЕРХ для переключения

между обычным временем и летним временем. Летнее время появится на

дисплее, на один час раньше текущего времени. Нажмите клавишу UP

еще раз, чтобы отменить переход на летнее время.

5. Нажмите и удерживайте кнопку SET в течение 3 секунд, на 9 мигает “MO”.0059

дисплей, с помощью кнопок ВНИЗ или ВВЕРХ выберите текущий день, нажмите

кнопку SET еще раз, чтобы подтвердить свой выбор.

6. Цифры часов мигают на дисплее, с помощью кнопок ВНИЗ или ВВЕРХ выберите

текущий час, нажмите кнопку SET еще раз для подтверждения.

7. На дисплее мигают цифры минут, с помощью кнопок ВНИЗ или ВВЕРХ выберите текущую минуту

, нажмите кнопку SET еще раз для подтверждения. Нет опции

для установки секунд.

Примечание. Если программирование прерывается более чем на 30 секунд, когда

установка времени, устройство автоматически вернется в режим по умолчанию.

Предустановленное время будет сохранено.

Программирование событий ВКЛ/ВЫКЛ

Примечание. Если этап программирования прерывается более чем на 30

секунд, устройство автоматически возвращается в режим по умолчанию. Нажмите Reset

, чтобы начать процесс заново.

1. Время часов должно быть установлено перед программированием времени включения/выключения.

2. После установки часов нажмите кнопку ВВЕРХ.

3. Нажмите кнопку SET для редактирования программы l ON. Используйте клавиши ВВЕРХ или ВНИЗ

для циклического выбора дней недели.

Опции

л. Отдельный день недели

2. ПН ВТ СР ЧТ ПТ СБ ВС (ежедневно)

3. ПН ВТ СР ЧТ ПТ (только по будням)

4. СБ ВС {только по выходным)

5. ПН ВТ СР ЧТ ПТ СВ

6.ПН СР ПТ

7.ВТ ЧТ СВ

8.ПН ВТ СР

9. ЧТ ПТ СВ

10. ПН СР ПТ ВС

Еще раз нажмите клавишу SB, чтобы подтвердить свой выбор.

4. Затем на дисплее замигают цифры часов, используйте клавиши ВНИЗ или

ВВЕРХ, чтобы выбрать начальный час. Нажмите кнопку SET еще раз, чтобы

подтвердить свой выбор.

5. Затем на дисплее замигают цифры минут, с помощью клавиш ВНИЗ или

ВВЕРХ выберите начальную минуту. Нажмите кнопку SET еще раз, чтобы

подтвердить свой выбор.

Далее необходимо запрограммировать настройку программы 1 ВЫКЛ.

6. Нажмите клавишу ВВЕРХ, чтобы войти в режим редактирования 1 OFF.

7. Повторите шаги с 3 по 5, чтобы установить день (дни) и введите день и время

, когда устройство должно ВЫКЛЮЧИТЬСЯ.

8. Чтобы установить дополнительные циклы ВКЛ/ВЫКЛ (максимум 20 событий), нажмите

кнопку ВВЕРХ. Затем нажмите клавиши ВВЕРХ или ВНИЗ и следуйте процедурам

шагов с 3 по 5 для каждого нового события ВКЛ/ВЫКЛ. Когда закончите, нажмите клавиши

ВВЕРХ или ВНИЗ, чтобы выйти, или подождите 1 минуту (30 секунд, чтобы

выйти из интерфейса редактирования времени, 30 секунд, чтобы выйти из интерфейса 9).0059

Программное мероприятие)

Гарантия

Р. Дж. Дж. запустить любую программу до

(максимум 20 событий)

–

Примечание 1: Программирование времени переключения (ВКЛ/ВЫКЛ) не будет работать должным образом

, если «программа ВКЛ» перекрывается с «программой ВЫКЛ»

Примечание 2: Если программирование прерывается более чем на 30 секунд

При установке программы устройство автоматически вернется в режим по умолчанию

. Предустановленное время будет сохранено.

Удаление программ

1. Нажмите кнопку ВВЕРХ. Используйте клавиши ВВЕРХ или ВНИЗ, чтобы выбрать событие ВКЛ/ВЫКЛ для удаления

2. Нажмите кнопку ВКЛ/ВЫКЛ, чтобы удалить настройку программы. Нажмите еще раз, чтобы восстановить

3. Когда закончите, нажмите клавиши ВВЕРХ или ВНИЗ, чтобы выйти, или подождите 1 минуту

(30 секунд, чтобы выйти из интерфейса редактирования времени, 30 секунд, чтобы выйти

интерфейс программного события)

Случайная функция

Включается через 2-30 минут после запрограммированных вами настроек ВКЛ, выключается

до 2-30 минут запрограммированных вами настроек ВЫКЛ. Чтобы

активировать функцию случайного выбора, нажимайте кнопку RND, пока на дисплее

не появится «R». Нажмите еще раз для отмены. Настройка случайной функции

повлияет на все 20 программ.

Примечание: Программирование времени переключения (ВКЛ/ВЫКЛ) не будет работать должным образом

, если «программа ВКЛ» перекрывается с «программой ВЫКЛ»

Ручное управление

Клавиша ON/OFF может использоваться для включения или выключения. Повторное

нажатие клавиши ON/OFF вызывает прокрутку от AUTO

OFF (по умолчанию)-MANUAL ON-AUTO ON-MANUAL OFF-AUTO OFF.

АВТО ВЫКЛ, устройство находится в режиме таймера и остается выключенным до

первой настройки ВКЛ в программах

АВТО ВКЛ, устройство находится в режиме таймера и остается включенным до

первой настройки ВЫКЛ в программах таймер остается включенным и не будет запускать никакую программу до

Нажата клавиша блокировки и отображается AUTO

OFF, таймер остается выключенным, и никакая программа не будет запущена до тех пор, пока не будет нажата клавиша

и не появится AUTO

Обратный отсчет вкл. /выкл. Продажа

Нажмите кнопку ВНИЗ в течение 3 секунд, чтобы войти в настройку «CTD»

интерфейс

2. Нажмите кнопку SET, на дисплее замигает OFF, используйте кнопки ВНИЗ или ВВЕРХ для

, выберите ВКЛ или ВЫКЛ, нажмите кнопку SET для подтверждения.

Опция OFF, оставить таймер включенным и выключить таймер после завершения CTD

Опция ON, таймер выключен, а таймер включен после завершения CTD.

3. На дисплее мигают цифры часов. Используйте кнопки ВНИЗ или ВВЕРХ для выбора часов,

нажмите кнопку SET для подтверждения.

4. На дисплее мигают цифры минут, с помощью кнопок ВНИЗ или ВВЕРХ выберите

минут, нажмите кнопку SET для подтверждения.

5. На дисплее мигают цифры секунд, с помощью кнопок ВНИЗ или ВВЕРХ выберите

секунд, нажмите кнопку SET для подтверждения.

6. Нажмите кнопку CTD, чтобы начать обратный отсчет, нажмите кнопку CTD еще раз, чтобы остановить

обратный отсчет. TI mer сохранит состояние до остановки CTD.

Примечание: Если вы находитесь на дисплее текущего времени, нажмите клавишу CTD, также начнется обратный отсчет

, CTD на дисплее будет мигать, а ON/OFF будет

указывать состояние текущего выхода таймера.

Примечание 2: Если программирование прерывается более чем на 30 секунд

при настройке CTD, устройство автоматически возвращается в режим по умолчанию.

Предустановленное время будет сохранено.

Клавиша сброса

Нажмите кнопку СБРОС. limer wiM возобновляет работу в состоянии по умолчанию. Вся информация о времени и

программах будет потеряна.

Programming priorities are

Manual ON/OFF>Random>CTD>Programmed events

RATINGS:

125V, 60Hz

l 0A, 1250W Resistive

8A, 1000W Tungsten

1/4HP

One-Year Ограниченная гарантия

�:J:i=s�d:5�1��;

{��! ;:d

Подробная информация доступна на сайте www.amertac.com. Предложение 65 Предупреждение

химические вещества, известные в штате Калифорния как вызывающие рак и/или врожденные дефекты или другие

нарушения репродуктивной функции.
