Вертикальный консольно-фрезерный станок 6Т13
Технические характеристики
| Наименование параметра | Значение |
|---|---|
| Основные параметры станка | |
| Класс точности | Н |
| Размеры поверхности стола, мм | 1600 х 400 |
| Наибольшая масса обрабатываемой детали, кг | 630 |
| Наибольший продольный ход стола (X), мм | 1000 |
| Наибольший поперечный ход стола (Y), мм | 400 |
| Наибольший вертикальный ход стола (Z), мм | 430 |
| Расстояние от торца шпинделя до поверхности стола, мм |
70. .500
|
| Расстояние от оси шпинделя до вертикальных направляющих станины (вылет), мм | 460 |
| Шпиндель | |
| Мощность привода главного движения, кВт | 11 |
| Частота вращения шпинделя, об/мин | 31,5..1600 |
| Количество скоростей шпинделя | 18 |
| Перемещение пиноли шпинделя, мм | 80 |
| Перемещение пиноли шпинделя на одно деление лимба, мм | 0,05 |
| Угол поворота шпиндельной головки, град | ±45° |
| Конец шпинделя ГОСТ 836-62 | |
| Конец шпинделя ГОСТ 24644-81, ряд 4, исполнение 6 | АТ50 |
Рабочий стол. Подачи
|
|
| Пределы продольных и поперечных подач стола (X, Y), мм/мин | 12,5..1600 |
| Пределы вертикальных подач стола (Z), мм/мин | 4,1..530 |
| Количество подач стола (продольных, поперечных, вертикальных) | 22 |
| Скорость быстрых перемещений (продольных, поперечных/ вертикальных) X, Y/ Z, м/мин | 4/ 1,330 |
| Перемещение стола на одно деление лимба (продольное, поперечное, вертикальное), мм | 0,05 |
| Перемещение стола на один оборот лимба (продольное, поперечное/ вертикальное), мм | 06/ 02 |
| Наибольшее допустимое усилие резания (продольное/ поперечное/ вертикальное), кН | 20/ 12/ 08 |
| Механика станка | |
| Выключающие упоры подачи (продольной, поперечной, вертикальной) | Есть |
| Блокировка ручной и механической подач (продольной, поперечной, вертикальной) | Есть |
| Блокировка раздельного включения подач | Есть |
| Торможение шпинделя | Есть |
| Предохранительная муфта от перегрузок | Есть |
| Автоматическая прерывистая подача | Есть |
| Электрооборудование и приводы станка | |
| Количество электродвигателей на станке | 4 |
| Электродвигатель главного движения, кВт | 11 |
| Электродвигатель привода подач, кВт | 3 |
| Электродвигатель зажима инструмента, кВт | 0,25 |
| Электродвигатель насоса СОЖ, кВт | 0,12 |
| Суммарная мощность всех электродвигателей, кВт | |
| Габариты и масса станка | |
| Габариты станка (длина ширина высота), мм | 2570х2252х2430 |
| Масса станка, кг | 4300 |

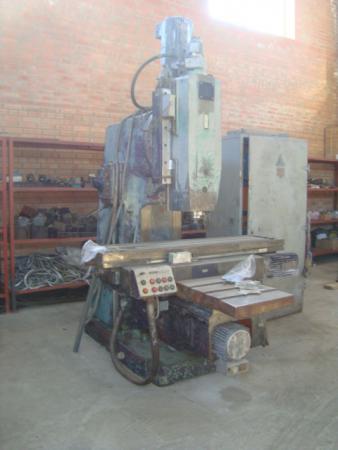

Вертикально-фрезерный станок 6Т13
Станок 6Т13 используется при выполнении фрезерных работ с применением фасонных, цилиндрических, торцевых, концевых и иных видов фрез. На данном станке можно обрабатывать горизонтальные и вертикальные плоскости, пазы, рамки, углы, спирали а также ряд других деталей из различных типов металла (сталь, чугун, цветные металлы и сплавы) в условиях серийного и мелкосерийного производства.
Благодаря высокой жесткости станка, при обработке можно применять фрезы, изготовленные из быстрорежущей стали, а также инструмент, оснащенный пластинками из твердых и сверхтвердых синтетических материалов.
Станок оснащён столом, поворачивающимся вокруг вертикальной оси на угол ±45°, что обеспечивает возможность обработки деталей, имеющих спиралевидную обрабатываемую поверхность.
Отличие станка 6Т13 от 6Т12 заключается, в первую очередь, в его больших габаритах, в следствие чего 6Т13 имеет более высокую максимальную нагрузку на стол (1250 кг против 1000 кг), большее продольное перемещение стола и поперечное перемещение крестового суппорта, а также более мощные электродвигатели.
Технические характеристики
|
Параметр |
Значение |
|
Размеры рабочей поверхности стола, мм |
1600 х 400 |
| |
|
1000 400 430 |
|
70-500 |
|
Пределы частот вращения шпинделя, мин (-1) |
31,5-1600 |
|
Диапазон подач стола, мм/мин | |
|
– продольных – поперечных – вертикальных |
12,5-1600 12,5-1600 4,1-530 |
|
Ускоренное перемещение стола, мм/мин | |
|
– поперечное – вертикальное |
4000 4000 1330 |
|
ISO 50 |
|
1250 |
| |
|
40 000 25 000 |
| |
|
– основного шпинделя – подач стола |
11 3 |
|
Габаритные размеры, мм | |
|
– длина – ширина – высота |
2570 2252 2430 |
|
Масса станка с оборудованием, кг |
4300 |
