НК3418 Ножницы кривошипные листовые гильотинные с наклонным ножом. Схемы, описание, характеристики

Сведения о производителе гильотинных ножниц НК3418

Изготовителем ножниц НК3418 является Стрыйский завод кузнечно-прессового оборудования.

В настоящее время производит ПАО «Кувандыкский завод КПО «Долина» Оренбургская обл., г. Кувандык

Станки, выпускаемые Стрыйским заводом КПО

• НД3314г ножницы кривошипные листовые гильотинные 1600 х 2,5
• НД3316г ножницы кривошипные листовые гильотинные 2000 х 4,0
• НД3318г ножницы кривошипные листовые гильотинные 2000 х 6,3
• НК3416 – ножницы кривошипные листовые гильотинные 2000 х 4,0
• НК3418 – ножницы кривошипные листовые гильотинные 2000 х 6,3

НК3418 ножницы гильотинные кривошипные для обработки листового металла. Назначение и область применения

Ножницы гильотинные нк3418 разработаны в 1977 году и серийно выпускались с 1979 года. Разработчик Азовский ПО КПО, Донпрессмаш г. Азов.

Кривошипные листовые ножницы (гильотинные) с наклонным ножом НК3418 предназначены для холодной резки листового материала с пределом прочности σ_BP ≤ 500 МПа (50 кгс/мм²) и с наибольшими размерами поперечного сечения 6,3 х 2000 мм.

Возможна резка неметаллических листовых материалов, исключающих быстрое затупление режущих кромок ножей и растрескивание вырезаемой заготовки.

Ножницы НК3418 находят широкое применение в заготовительных цехах предприятий машиностроения, автотракторостроения, авиастроения, судостроения, сельхозмашиностроения и других отраслях промышленности, так как обладают более высокой производительностью, чем ножницы серии “НД”, за счет отсутствия подготовительного времени на переналадку механизма реза на разную толщину отрезаемого металла и механизации заднего упора.

Основны параметры машины для резки листового металла НК3418:

• Наибольшие размеры разрезаемого металла – 6,3 х 2000 мм
• Частота хода ножа – 50 мин^-1
• Механическое перемещение заднего упора – 0. .700 мм
• Тип муфты – пневматическая фрикционная многодисковая
• Тип тормоза – пневмо-пружинный дисковый
• Мощность электродвигателя – 8,5 кВт
• Вес ножниц полный – 4330 кг

Электросхема обеспечивает работу ножниц в режимах:

1. Одиночный ход
2. Непрерывные (автоматические) ходы
3. Наладочный режим – толчковый ход

Величина зазора между ножами и усилие прижима автоматически устанавливается пропорционально усилию реза в зависимости от толщины разрезаемого листа.

Задний упор ножниц механизирован, что позволяет устанавливать заданный размер отрезаемых заготовок с рабочего места оператора по цифровому счетчику, установленному на лицевой стороне ножниц.

Станина ножниц цельносварная, что увеличивает жесткость конструкции и снижает трудоемкость изготовления. Она состоит из двух стоек, стола и стяжки. В стойках выполнены расточки, в которых установлен на подшипниках качения кривошипный вал с шатунами.

Привод ножниц от электродвигателя, закрепленного на поворотной плите, через клиноременную передачу на приводной вал редуктора и далее на кривошипный вал.

Редуктор выполнен в виде агрегатного узла и состоит из двух ступеней зубчатой передачи.

Муфта-тормоз пневматическая, фрикционная, многодисковая, смонтирована на входном конце вала редуктора.

Механизм реза состоит из прижимной и ножевой балок. Прижимная балка качающейся (консольной) конструкции: в ее прямолинейных направляющих движется ножевая балка. Прижимная и ножевая балки связаны между собой рычажной системой, которая соединена с приводом ножниц. В верхней частя прижимной балки установлены винтовые упоры, служащие для возврата ее в верхнее положение.

Ножевая балка снабжена пневматическими уравновешивателями, смонтированными в кронштейнах, закрепленных на станине.

Механизм заднего упора закреплен на ножевой балке и состоит из двух ходовых винтов, по которым перемещаются ползушки, с закрепленной (шарнирно) упорной планкой.

Для резки тонкого листа на ножницах предусмотрен поддерживатель.

Для защиты рук оператора в зоне реза служит защитная решетка, сблокированная с пусковым устройством ножниц.

Режим работы:

1. автоматический
2. наладочный
3. одиночные ходы
4. ручной проворот

Управление кнопочное или педальное.

Система смазки централизованная и позволяет эксплуатацию в условиях низких температур.

Отличие гильотинных ножниц серий НД, НК, Н

Стрыйский завод КПО выпускает ножницы листовые кривошипные с наклонным ножом (гильотина), с пневмо-муфтой серии ”НД” , “НК” и “Н” и на протяжении 30-ти лет и экспортирует свою продукцию в 52 страны мира.

В серии ножниц “НК”, “Н” установка необходимой величины зазора между ножами выставляется автоматически, в зависимости от толщины разрезаемого листового материала, что позволяет резать металл различной толщины без переналадки. Ножницы данной серии оснащены механизированным задним упором, предназначенным для установки разрезаемого листового материала в заданный размер. Длина отрезаемой заготовки устанавливается по счетчику, установленному на лицевой части ножниц через привод механизированного заднего упора.

В серии ножниц “НД” регулировка зазора между ножами осуществляется вручную путем перемещения стола ножниц, согласно диаграммы, в зависимости от толщины разрезаемого листа. Длина отрезаемой заготовки устанавливается маховичком заднего упора, по линейке расположенной на направляющих рейках механизма заднего упора.

Ножницы модели НК3418Р оснащены ручным задним упором, аналогичным ножницам серии ”НД”.

Ножницы кривошипные листовые с наклонным ножом для обработки листового металла. Общие сведения

Ножницы предназначены для прямолинейной продольной и поперечной резки листового металла. На гильотинных ножницах может производиться резка листов, как по разметке, так и без нее – по заднему или боковому упорам.

Ножницы гильотинные с качающейся (консольной) балкой

Преимущества принципа «качающейся» (консольной) балки:

• Высокая точность перемещения балки
• Надежность конструкции и простота в обслуживании, так как она содержит меньше движущихся частей, чем гильотинные ножницы другого исполнения
• Роликовые подшипники большого размера в шарнирах, на которых поворачивается «качающаяся» балка, способствуют точной настройке зазора между ножами. Не требуется в дальнейшем корректировать зазор из-за износа, как на других моделях
• Нет направляющих, которые требовалось бы регулировать и смазывать
• Взаимное геометрическое расположение заднего упора станка и режущей балки позволяет отрезанным частям листа свободно выпадать, не застревая в станке
• Нижний нож станка имеет 4 режущие кромки, в то время как верхний — только 2

Общий вид гильотинных ножниц НК3418

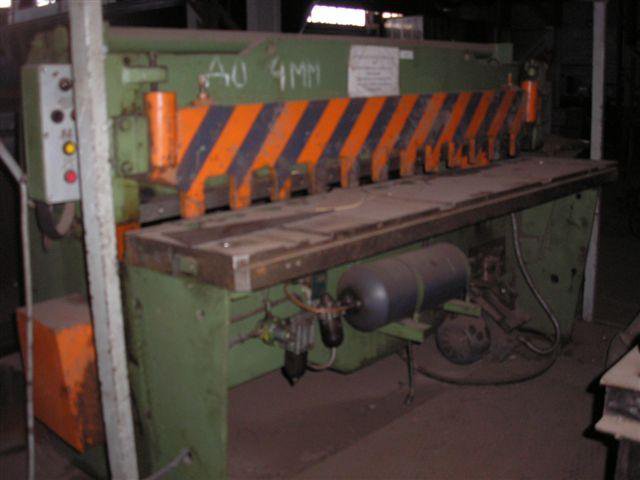

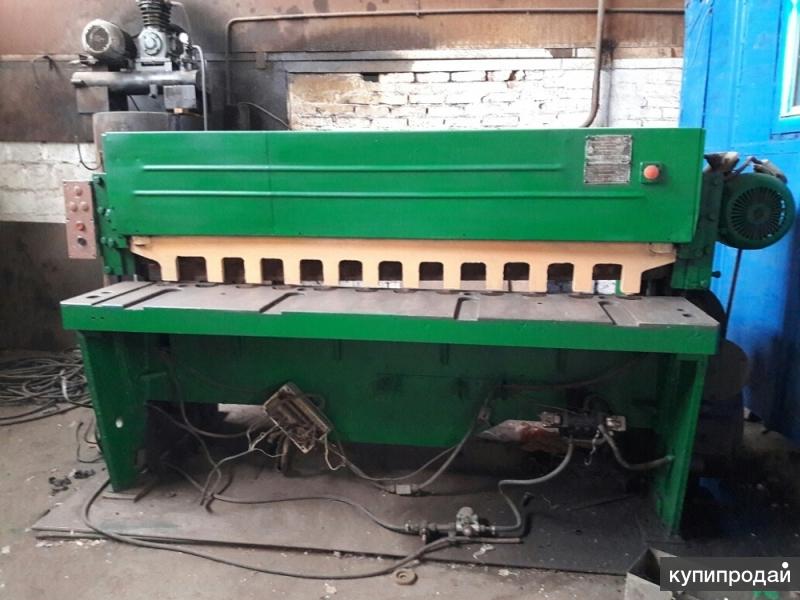

Фото гильотинных ножниц НК3418

Расположение составных частей гильотинных ножниц НК3418

Расположение составных частей ножниц нк3418

Спецификация составных частей ножниц НК3418

№	Наименование параметра	НК3414	НК3416	НК3418
1	Пульт управления	НК3418-93-001	НК3418-93-001	НК3418-93-001
2	Упор боковой	НД3316Г-35-001	НД3316Г-35-001	НД3316Г-35-001
3	Упор боковой	НД3316Г-35А-001	НД3316Г-35А-001	НД3316Г-35А-001
4	Механизм удержания ножевой балки	НК3414-75-091	НК3416-75-001	НК3418-75-001
5	Указатель положения ножевой балки	НК3414-74-001	НК3416-74-001	НК3418-74-001
6	Освещение	НК3418-76-001	НК3418-76-001	НК3418-76-001
7	Упор угловой	НК3418-37-001	НК3418-37-001	НК3418-37-001
8	Упор задний	НК3414-34-001	НК3416-34-001	НК3418-34-001
9	Механизм реза	НК3414-31-001	НК3416-31-001	НК3418-31-001
10	Датчики заднего упора	НК3418-39-001	НК3418-39-001	НК3418-39-001
11	Поддерживатель листа	НК3414-38-001	НК3418-38-001	НК3418-38-001
12	Привод заднего упора	НК3414-24-001	НК3416-24-001	НК3418-24-001
13	Решетка	НК3414-72-001	НК3416-72-001	НК3418-72-001
14	Упор передний	НК3418-36-001	НК3418-36-001	НК3418-36-001
15	Смазка	НК3414-81-001	НК3416-81-001	НК3418-81-001
16	Станина	НК3414-11-001	НК3416-11-001	НК3418-11-001
17	Пневмооборудование	НК3414-41-001	НК3416-41-001	НК3418-41-001
18	Привод	НК3414-21-001	НК3416-21-001	НК3418-21-001
19	Установка муфты-тормоза	НК3414-23-001	НК3416-23-001	НК3418-23-001
20	Редуктор	НК3414-22-001	НК3416-22-001	НК3418-22-001
21	Электрооборудование	НК3414-91-001	НК3416-91-001	НК3418-91-001

Расположение органов управления гильотинными ножницами НК3418

Расположение органов управления гильотинными ножницами нк3418

Пульт управления гильотинными ножницами НК3418

Пульт управления гильотинными ножницами нк3418

Перечень органов управления на пульте ножниц НК3418

1. Переключатель — выключение освещения линии реза
2. Пуск главного электродвигателя
3. Ручное управление муфтой-тормозом
4. Стоп автоматических ходов
5. Включение привода заднего упора назад
6. Включение привода заднего упора вперед
7. Общий стоп
8. Маховик ручного проворота привода заднего упора
9. Эксцентрик установки исходного зазора между ножами
10. Педаль электрическая управления ножницами
11. Переключатель управления
12. Переключатель режимов работы
13. Вводной автомат

Кинематическая схема гильотинных ножниц НК3418

Кинематическая схема гильотинных ножниц нк3418

Кинематическая схема гильотинных ножниц НК3418. Смотреть в увеличенном масштабе

Схема резки с автоматической установкой зазора ножниц НК3418

Схема резки с автоматической установкой зазора ножниц нк3418

Описание кинематической схемы ножниц НК3418

Конструкция гильотинных ножниц НК3418 включает в себя три кинематические сборочные единицы, имеющие индивидуальные приводы движения и автономное управление:

• главная кинематическая цепь
• задний упор
• поддерживатель тонкого листа

Главная кинематическая цепь состоит из электродвигателя 1 (Ml), клиноременной передачей связанного с маховиком 2 и через муфту-тормоз 3 с входным валом двухступенчатого цилиндрического редуктора 4. Выходное колесо редуктора жестко связано с эксцентриковым валом 5, на котором смонтированы шатуны через рычаги 7, 8, взаимодействующие с прижимной балкой 9 и ножевой балкой 10. Ножевая балка смонтирована в прямолинейных направляющих Рычаги 7, 8 совместно с прижимной балкой 9 и ножевой балкой 10 образуют отдельную сборочную единицу (механизм реза) шарнирно закрепленный в станине на эксцентриковых осях 11.

При включении электродвигателя M1 и муфты-тормоза 3 механизм реза движется по траектории А (рис. 7) как единое целое, поворачиваясь вокруг осей 11 (см. рис. 6), до соприкосновения прижимной балки с разрезаемым листом (или столом при отсутствии листа). После остановки прижимной балки ножевая балка с точки В (рис. 7) начинает прямолинейное движение по направляющим. При этом в зависимости от толщины разрезаемого листа между ножами автоматически устанавливается необходимый зазор. Так при резке листа толщиной „t” зазор между ножами будет А. При резке листа большей толщины t1 > t прижимная балка остановится от поверхности стола выше и, соответственно, ножевая балка начнет прямолинейное движение с точки С. Зазор между ножами будет равен A1 причем A1 > А. На каждый миллиметр толщины листа увеличение зазора составляет ~ 0,04—0,05 мм.

При отсутствии листа зазор между ножами устанавливаете с помощью осей 11 равным 0,02—0,03 мм (рис. 6).

При встрече верхнего подвижного ножа с листом (начало реза), возрастает усилие, часть которого через рычажную систему передается на прижимную балку, обеспечивая усилие прижима 25 % от усилия реза,

Кинематическая цепь заднего упора включает в себя электродвигатель 12 (М2), клиноременной передачей связанный с быстроходным валом червячного редуктора 13. На тихоходном валу редуктора смонтированы две звездочки 14, 15

Первая — цепной передачей связана с указателем ширины отрезаемой полосы 16, а вторая также цепью — с валом 17, через две пары конических шестерен 18 приводящим во вращение ходовые винты 19, с которыми кинематически связана упорная балка 20, перемещающаяся при вращении винтов. Для точной установки балки 20 до размеру отрезаемой полосы предусмотрен ручной поворот вала электродвигателя М2 маховичком 21 через карданную передачу 22

Поддерживатель тонкого листа. Механизм поддерживателя предназначен для поддерживания отрезаемой части листа с целью получения более точных заготовок за счет провисания листа при работе с задним упором.

Схема электрическая принципиальная гильотинных ножниц НК3418

Электрическая схема гильотинных ножниц нк3418

Схема электрическая гильотинных ножниц НК3418. Смотреть в увеличенном масштабе

Электрооборудование гильотинных ножниц НК3418. Общие сведения

На ножницах НК3418 установлено следующее основное электрооборудование:

• M1 — электродвигатель главного привода;
• МЗ — Электродвигатель привода заднего упора;

На ножницах применены следующие величины напряжения:

• Род тока питающей сети – переменный трехфазный
• Напряжение силовой цепи 380 В
• Частота 50 Гц

Напряжение цепей управления:

• Переменного тока 110 В
• Постоянного тока 24 В
• Напряжение цепи сигнализации 24 В
• Цепи освещения линии реза 24 В

Чертеж ножа для гильотинных ножниц НК3418

Чертеж ножа для гильотинных ножниц нк3418

Нож для гильотинных ножниц 16 х 60 х 540

1. HRC 54. ..58
2. Допускается изготовление ножей из стали марок 5ХВ2С и 6ХС по ГОСТ 5950-73
3. Поле допуска по толщине и ширине комплекта ножей по hll
4. Допускаемая разность размеров ножей комплекта в месте стыка не более 0,03 мм

Читайте также: Производители кузнечно-прессового оборудования в России

НК3418 Ножницы кривошипные листовые гильотинные с наклонным ножом для обработки листового металла. Видеоролик.

Технические характеристики гильотинных ножниц НК3418

Наименование параметра	НК3414	НК3416	НК3418
Основные параметры ножниц
Наибольшая толщина разрезаемого листа при σ BP 50 кг/мм 2, мм	2,5	4,0	6,3
Наибольшая длина разрезаемых листов в мм, мм	1600	2000	2000
Число ходов ножа в минуту не менее	68	68	60
Угол наклона подвижного ножа в градусах	1°30′	1°30′	1°30′
Ширина отрезаемого листа по заднему упору, мм	700	700	700
Число режущих кромок ножа
Расстояние от неподвижного ножа до станины (вылет), мм	нет	нет	нет
Расстояние между стойками в свету, мм
Высота стола над уровнем пола, мм	920	920	920
Максимальное усилие реза, кН	34	78	175
Усилие прижима, кН
Режимов работы
Тип тормоза
Тип муфты-тормоза	УВ3132	УВ3132	УВ3132
Электрооборудование
Количество электродвигателей	2	2	2
Электродвигатель, кВт	3,2	5,6	8,5
Электродвигатель привода заднего упора, кВт	0,37	0,37	0,37
Общая мощность электродвигателей, кВт	5,57	5,97	8,87
Габарит и масса ножниц
Габарит ножниц (длнна х ширина х высота), мм	2150 х 1475 х 1375	2610 х 1600 х 1510	2780 х 1600 х 1620
Масса ножниц, кг	1800	2870	4250

Связанные ссылки. Дополнительная информация

НК3418 Ножницы гильотинные, кривошипные НК-3418

Завод ПромСтройМаш является непосредственным производителем НК3418 Мы производим и продаём Ножницы гильотинные, кривошипные НК-3418 во все регионы РФ и страны ближнего зарубежья, такие как Беларусь, Казахстан. НК3418 нашего производства хорошо зарекомендовали себя в Москве, Ярославле, Нижнем Новгороде, Екатеринбурге, Новосибирске и других городах России. Купить НК3418 вы можете непосредственно у нас или у наших дилеров.Ширина/Толщина разрезаемых листов, мм 2000/6.3

• Характеристики
• Комплектация
• Описание

Технические характеристики НК3418

Толщина разрезаемых листов с временным сопротивлением σвр=450МПа,мм	6,3
Ширина разрезаемых листов, мм	2000
Длина листа отрезанного с упором, мм	700
Частота ходов ножа, холостых, мин-1	60
Частота ходов ножа, мин-1: при резке наибольших размеров разрезаемого металла	25
Угол наклона подвижного ножа,	1°30′
Расстояние от верхней кромки нижнего ножа до уровня пола, мм	920
Мощность электродвигателя, кВт	7,5
Длина	2780
Ширина	1600
Высота	1620
Масса, кг	4250

Стандартная комплектация НК3418

• ножницы пневматические в сборе с пультом управления;
• светодиодная линия освещения рабочей зоны;
• выносная педаль управления;
• боковой упор для резки под прямым углом;
• заднее ограждение для сбора заготовок;
• комплект ЗИП;

Дополнительные опции НК3418

​

По Техническому Заданию заказчика ножницы модели НК могут изготавливаться с шириной стола до 3150 мм, толщиной резки до 20 мм, при этом могут измениться габаритные размеры и масса ножниц. Подробное ТКП можно получить после предоставления Технического Задания.Технические изменения, существенно не влияющие на характеристики ножниц, завод-изготовитель оставляет за собой.

Ножницы гильотинные, кривошипные НК3418 выпускаются с автоматической установкой зазора между ножами и механизированным задним упором, что позволяет устанавливать заданный размер отрезаемых заготовок с рабочего места оператора по цифровому счетчику установленному на лицевой стороне ножниц. Ножницы серии надежны в работе, просты в эксплуатации, несложны в ремонте. Обеспечивают высокую точность отрезаемых заготовок, деталей. Система смазки и электрооборудования позволяет их эксплуатацию в условиях низких температур, что невозможно при работе на гидравлических ножницах. Ввиду отсутствия подтекания масла, как это бывает при работе на гидравлических ножницах, обеспечивается чистота рабочей зоны ножниц.

Ножницы НК3418 являются ножницами нового поколения с принципиально новой конструкцией и кинематической схемой. Назначение и область применения: Кривошипные листовые ножницы с наклонным ножом НК3418 предназначены для резки листового металла с пределом прочности 500МПа и с наибольшими размерами поперечного сечения 6,3х2000мм. Возможна также разрезка неметаллических листовых материалов, исключающих быстрое затупление режущих кромок ножей и растрескивание разрезаемого листа. Ножницы находят широкое применение в заготовительных цехах предприятий машиностроения, автотракторостроения, авиастроения, судостроения, сельхозмашиностроения и других отраслях промышленности, так как обладают более высокой производительностью, чем ножницы серии “НД”, за счет отсутствия подготовительного времени на переналадку механизма реза на разную толщину отрезаемого металла и механизации заднего упора.

• Ножницы гильотинные НК 3418 предназначены для резки листового проката на полосы.
• Ножницы НК3418 предназначены для использования в различных отраслях промышленности, где производится резка листового проката.
• Ножницы НК3418 поставляются в климатическом исполнении УХЛ4 по ТУ 3828-012-69398252-2012.

Общий вид частей ножниц гильотинных, кривошипных НК3418

1. Станина:
   Все сборочные единицы и агрегаты ножниц НК3418 смонтированы на станине, представляющей из себя сварную раму, состоящую из боковых стоек, стола, траверсы. В расточках станины устанавливается на подшипниках качения эксцентриковый вал. На валу установлены шатуны. На столе станины установлены неподвижные ножи.
2. Привод:
   Привод ножниц НК3418 смонтирован на траверсе станины и состоит из подмоторной плиты, на которую крепится электродвигатель. На валу электродвигателя посажен шкив. Подмоторная плита шарнирно закреплена на плите. Натяжение ремней производится винтом и гайками.
3. Редуктор:
   Редуктор ножниц НК3418 предназначен для уменьшения частоты вращения электродвигателя и передачи вращения эксцентриковому валу. Редуктор крепится к станине. На валу установлена шестерня. На фланце установлен кулачок, на кронштейнах установлен ВПК
4. Установка муфты-тормоза:
   Муфта-тормоз ножниц НК3418 установлена на валу редуктора. Ведущие диски муфты соединены пальцами с маховиком. Тормозной диск соединен пальцами с кронштейном, закрепленным на траверсе станины.
5. Механизм реза:
   Механизм реза ножниц НК3418 совершает качательное движение и производит рез. Механизм реза смонтирован в проушинах станины на эксцентриковых осях. Эксцентриковые оси позволяют производить регулировку зазора между ножами. Механизм реза состоит из прижимной балки, ножевой балки, стоек. Ножевая балка перемещается в направляющих прижимной балки. Ножевая и прижимная балки связаны между собой системой рычагов и шатуном эксцентрикового вала станины. Для возврата прижимной балки в верхнее положение служат винтовые упоры. Внизу на ножевой балке крепятся ножи.
6. Упор задний:
   Устанавливается с тыльной стороны ножевой балки ножниц НК3418 в кронштейнах. Упор состоит из планки упорной и двух цилиндрических реек, перемещаемых вручную маховичками, сидящими на валах шестерен, находящихся в зацеплении с рейками. При резке полосы шириной свыше 500 мм до 700 мм упорная планка переставляется. При резке полосы шириной более 700 мм задний упор снимается.
7. Пневмооборудование
8. Головка воздухоподводящая:
   Воздухоподводящая головка ножниц НК3418 состоит из стакана, прикрепленного к муфте-тормозу и вращающимся вместе с муфтой. В стакан установлен на подшипниках качения штуцер. На конце штуцера имеется резьба для крепления шланга подвода воздуха.
9. Решетка
10. Устройство для удержания ножевой балки
11. Освещение линии реза
12. Педаль электрическая
13. Пульт управления
14. Шкаф
15. Размещение электроаппаратов в шкафу

Комплект поставки ножниц гильотинных, кривошипных НК3418

• Ножницы гильотинные НК3418 в сборе.
• НК3418-00-001РЭ Руководство по эксплуатации ножниц НК3418

Устройство и принцип работы ножниц гильотинных, кривошипных НК3418

Расположение органов управления ножниц НК3418

1. Пуск
2. Освещение линии реза
3. Рабочий ход
4. Стоп рабочего хода
5. Общий стоп

Кинематическая схема ножниц гильотинных, кривошипных НК3418

Главный привод ножниц НК3418 состоит из электродвигателя 1 (М1), на валу которого сидит шкив 2, связанный клиноременной передачей с маховиком 3. муфта-тормоз 4 передает вращение маховика на редуктор. Маховик установлен на валу I. На другом конце вала I посажена шестерня 5.

Шестерня 5 передает вращение зубчатому колесу 6. Колесо 6 закреплено на одном валу с шестерней 7. Шестерня 7 передает вращение зубчатому колесу 8, которое связано с эксцентриковым валом II. На эксцентриковом валу смонтированы шатуны 9, через рычаги 10, 11 взаимодействующие с прижимной балкой 12 и ножевой балкой 13. Ножевая балка смонтирована в направляющих прижимной балки. Рычаги 10, 11 совместно с прижимной балкой 12 и ножевой балкой 13 образуют отдельную сборочную единицу (механизм реза) шарнирно закрепленную в станине на эксцентриковых осях 14.

Схема пневматическая НК 3418

Воздух из заводской пневмосети поступает в пневмоблок А1, где происходит подготовка воздуха и подача в пневмосеть станка под определенным давлением. Давление настройки 0,45 МПа. От пневмоблока воздух поступает в пневмораспределитель А2. От пневмораспределителя А2 воздух подается на муфту-тормоз. С пневмоблока воздух подается на два уравновешивателя

Схема смазки ножниц гильотинных, кривошипных НК3418

№ точек рис. 4	Объект смазки	Смазочный материал	Способ смазки	Периодичность смазки	Расход смазочного материала
1; 2	Направляющие ножевой балки	ЦИАТИМ-203 ГОСТ 8773-73	Шприцевание	1 раз в смену	Постоянная
3; 4	Эксцентриковые втулки шатунов
5; 6	Пальцы шатунов
7; 8	Пальцы рычагов ножевой балки
9; 10	Подшипники качения		Шприцевание         Шприцевание	1 раз в 6 мес.	По потребности
11…14	Втулки рычагов механизма реза			1 раз в 3 мес.
15…17	Подшипники уравновешивателей и маховика
18, 19	Рейки заднего упора			1 раз в смену
20	Полости редукторов главного привода	Масло И-20А ГОСТ 20779-88	Слив   Залив	1 раз в 6 мес.

гильотины модель нк3418г, нк3418 техномаш НК3418 (6,3 НК 3418 купить. Технические характеристики станка нк3418, производство нк3418 купить Ножницы гильотинные НК-3418 б-у эксцентрик НК3418 гильотина. НК 3418 масса, нк3418 двигатель Ножницы листовые кривошипные НК 3418 работа пневмомуфты на гильотине нк 3418. ножницы по металлу нк3418 от производителя, нк3418 отзывы б\у схема техническое описание гильотина НК3418 гильотинные кривошипные ножницы нк3418 производитель. ножницы кривошипные НК 3418, пневмомуфта в сборе НК-3418 “ножницы листовые кривошипные с наклонным ножом” НК 3418 НК 3418. нк-3418Г, ножницы кривошипные листовые нк3418 цена гильотина с пневмомуфтой 3418 стрый нк3418 характеристика. ножницы кривошипные листовые с наклонным ножом нк-3418 купить, Ножницы кривошипные НК3418 изготавливаем производим гильотина нк 3418 на 3418. нк3418 цена, какая втулка ставится на эксцентриковый вал ножниц кривошипных НК3418 Кривошипные листовые ножницы с наклонным ножом НК 3418 наладка гильотинных ножниц нк 3418. муфта тормоз ножницы нк3418 запчасти, производитель гильотинные ножницы НК3418 пневмомуфта нк 3418 кривошипно-гелятиновые ножницы нк3418. нк3418 производитель, принцип работы и кинематическая схема листовых ножниц нк 3418 нк3418 масса НК 3418 бу цена. как выстовить верхнюю точку ножа на гильотине 3418 ?, наладка нк3418 электрическая схема гильотины НК3418 с пневмомуфтой nk3418. Продам Ножницы листовые НК3418 цена, гильотина б/у нк 3418 цена НК-3418 куплю нк3418. ножницы листовые кривошипные НК-3418, гильотина 3418 б у цена гильотина нк3418 цена станок нк3418. Продам ножницы НК3418,1988г.Стрыйск цена, ремонт ножниц нк 3418 кинемаиическая схема сианка нл 3418 гильотина нк3418. методика расчёта двигателя заднего упора НК3418, 3418 наладка гильотины НК 3418 нк3418 технические характеристики. станок нк 3418, ножницы кривошипные листовые с наклонным ножом НК3418 НВ 3418 техномаш Ножницы гильотинные листовые НК 3418 цена. Ножницы кривошипные листовые НК 3418 цена, hk3418 нк3418 масса нк3418. втулка до ножиць нк3418, Цена НЛ3418б Ножницы кривошипные с наклонным ножом НК3418 цена комплект ножей для НК3418.
