Кабель СИП-1, СИП -2,3, 4: технические характеристики провода СИП

СИП (в расшифровке самонесущий изолированный провод) — это многожильный провод для магистральных воздушных линий электропередачи и линейных ответвлений от них.

Обычно включает в себя 4 скрученных при изготовлении провода, где один является несущим, а остальные предназначены для каждой из 3 фаз.

Также несущая жила может отсутствовать вообще, а количество проводящих – варьироваться от 1 до 4. Пороговые значения всех характеристик самонесущих проводов нормируются ГОСТ Р 52373 – 2005, а конкретные величины у разных производителей могут несколько различаться.

Достоинства кабеля

В сравнении с неизолированными проводами СИП имеет целый ряд преимуществ, он устойчив к различным погодным факторам, имеет минимальную вероятность коротких замыканий при соприкосновении проводов друг с другом или другими объектами, безопасен для людей.

В процессе производства провода проходят целый ряд испытаний, имитирующих всевозможные ситуации, которые могут возникнуть в процессе эксплуатации, что обеспечивает их надежную работу на протяжении всего срока службы.

Читайте также: «Как выбрать СИП«

Типоразмеры

Площадь основных жил и допустимые нагрузки по току для них:

16 мм² — 100 А;
25 мм² — 130 А;
35 мм² — 160 А;
50 мм² — 195 А;
70 мм² — 240 А;
95 мм² — 300 А;
120 мм² — 340 А;
150 мм² — 380 А;
185 мм² — 436 А;
240 мм² — 515 А;

Токовые нагрузки указываются для температуры воздуха в 25 °С, ветра со скоростью 0,6 м/с и ультрафиолетового излучения 1000 Вт/м², для иных условий применяются поправочные коэффициенты.

Сечение несущей жилы имеет площадь (в мм²):

Таблица 1. Краткая техническая характеристика проводов СИП
Марка провода	СИП-1	СИП-2	СИП-3	СИП-4	СИП-5
Количество токопроводящих жил, шт	1 ÷ 4	1 ÷ 4	1	2 — 4	2 — 4
Сечение жил, мм2	16 ÷ 120	16 ÷ 120	35 ÷ 240	16 ÷ 120	16 ÷ 120
Нулевая жила, несущая	сплав алюминия (со стальным сердечников)	сплав алюминия (со стальным сердечников)	отсутствует	отсутствует	отсутствует
Токопроводящая жила	алюминиевая	алюминиевая	сплав алюминия (со стальным сердечников)	алюминиевая	алюминиевая
Класс напряжения, кВ	0. 4 ÷ 1	0.4 ÷ 1	10 ÷ 35	0.4 ÷ 1	0.4 ÷ 1
Тип изоляции жил	термопластичный полиэтилен	светостабилизир. полиэтилен	светостабилизир. полиэтилен	термопластичный полиэтилен	светостабилизир. полиэтилен
Температура эксплуатации	-60^оС ÷ +50^оС	-60^оС ÷ +50^оС	-60^оС ÷ +50^оС	-60^оС ÷ +50^оС	-60^оС ÷ +50^оС
Допустимый нагрев жил при эксплуатации	+70^оС	+90^оС	+70^оС	+90^оС	+90^оС
min радиус изгиба провода	не менее 10 Ø	не менее 10 Ø	не менее 10 Ø	не менее 10 Ø	не менее 10 Ø
Срок службы	не менее 40 лет	не менее 40 лет	не менее 40 лет	не менее 40 лет	не менее 40 лет
Применение	— ответвлений от ВЛ; — ввод питания в жилые помещения; — хоз. постройки; — прокладка по стенам зданий и сооружений.	—	— для монтажа ВЛ напряжением 10-35 кВ	— ответвлений от ВЛ; — ввод питания в жилые помещения; — хоз. постройки; — прокладка по стенам зданий и сооружений.	—

Читайте также: «Применение и монтаж СИП«

Строение провода

Жилы имеют круглую форму, в готовом проводе скручиваются между собой с шагом от 80 до 150 см в зависимости от их сечения. Токопроводящие жилы выполняются как из алюминия, так и из его сплавов (в случае СИП-3), несущие – исключительно из сплавов алюминия. Для сечений до 95 мм² жила состоит из 7 проволок, для остальных – из 19. Провод с сечением в 95 мм² может выполняться в обоих вариантах.

Несущая жила имеет прочность в среднем в 2-2,5 раза больше, чем токопроводящая такого же сечения. Для алюминиевой проволоки устанавливается прочность на растяжение не менее 120 Н/мм², для проволоки из сплавов алюминия этот показатель существенно выше – не менее 295 Н/мм².

Изоляция проводов позволяет им быть устойчивыми к воздействию ультрафиолета, как весьма низких, так и высоких температур, а также атмосферных осадков, включая защиту от налипания снега и обледенения. Материал изоляции — сшитый светостабилизированный полиэтилен черного цвета.

Читайте также: «Где купить СИП?»

Условия эксплуатации

Изолированный провод может работать при температуре в окружающей среде в диапазоне от — 60 °С до + 50 °С, но монтаж можно производить при морозах только до -20°С. В процессе эксплуатации допускается нагрев жил провода до 70-90°С. Кратковременно температура может подниматься даже до 130°С. В случае короткого замыкания провод нагревается до 250°С.

Изгибать провод при монтаже можно с радиусом не менее 10 диаметров этого провода.

Виды СИП-кабеля

Провода подразделяются на 4 основные типа.

СИП-1 и СИП-2 применимы как для магистральных воздушных ЛЭП, так и их ответвлений, рассчитаны на напряжение 0,6-1 кВ. Несущая жила в СИП-1 неизолированная, в отличие от СИП-2.

В СИП-3 жилы выполнены из алюминиевого сплава с изоляцией из экструдированных полимеров. Такие провода используются для воздушных линий электропередач, где номинальное напряжение имеет показатели в 10, 20 либо 35 кВ.

В СИП-4 несущая жила отсутствует, поэтому такой тип применяется исключительно для линейных ответвлений воздушных магистралей и прокладывается по поверхности стен зданий и сооружений.

Для регионов с повышенной влажностью выпускаются специальные герметизированные провода, имеющие, соответственно, в маркировке букву «г». Для них ГОСТ устанавливает требования по устойчивости к продольному распространению воды. Этот показатель не должен превышать 3 м вдоль провода от места ее проникновения.

Большинство производителей устанавливает на самонесущие провода гарантию в 3-4 года, при этом срок их службы должен быть не менее 40 лет.

Типы СИП: СИП-1, СИП-2, СИП-3, СИП-4

СИП – (Самонесущий изолированный провод) – скрученные в жгут изолированные жилы со светостабилизированным пластикатом, причем несущая жила может быть как изолированной, так и неизолированной. Механическая нагрузка может восприниматься или несущей жилой, или всеми проводниками жгута. Выполняется по ГОСТ 31946-2012 “Провода самонесущие изолированные и защищенные для воздушных линий электропередачи. Общие технические условия”

СИП подразделяется на 4 исполнения:

СИП-1
Самонесущий изолированный проводник без изоляции нулевой жилы для магистралей воздушных линий электропередачи (ВЛ) и линейных ответвлений от ВЛ на номинальное напряжение до 0,6/1 кВ включительно, номинальной частотой 50 Гц в атмосфере воздуха типов II И III по ГОСТ 15150-69, в том числе на побережьях морей, соленых озер,в промышленных районах и районах засоленных песков.

Прокладка производится в соответствии с ПУЭ (7 издание, раздел 2 гл.2.4)
Провод по конструктивному исполнению, техническим характеристикам и эксплуатационным свойствам соответствуют национальному стандарту Российской Федерации ГОСТ 31946-2012 “Провода самонесущие изолированные и защищенные для воздушных линий электропередачи. Общие технические условия”

СИП-2
Самонесущий изолированный проводник с изолированной нулевой жилой для магистралей воздушных линий электропередачи (ВЛ) и линейных ответвлений от ВЛ на номинальное напряжение до 0,6/1 кВ включительно, номинальной частотой 50 Гц в атмосфере воздуха типов II И III по ГОСТ 15150-69, в том числе на побережьях морей, соленых озер,в промышленных районах и районах засоленных песков. Прокладка производится в соответствии с ПУЭ (7 издание, раздел 2 гл.2.4)
Провод по конструктивному исполнению, техническим характеристикам и эксплуатационным свойствам соответствуют национальному стандарту Российской ФедерацииГОСТ 31946-2012 “Провода самонесущие изолированные и защищенные для воздушных линий электропередачи.

Общие технические условия”

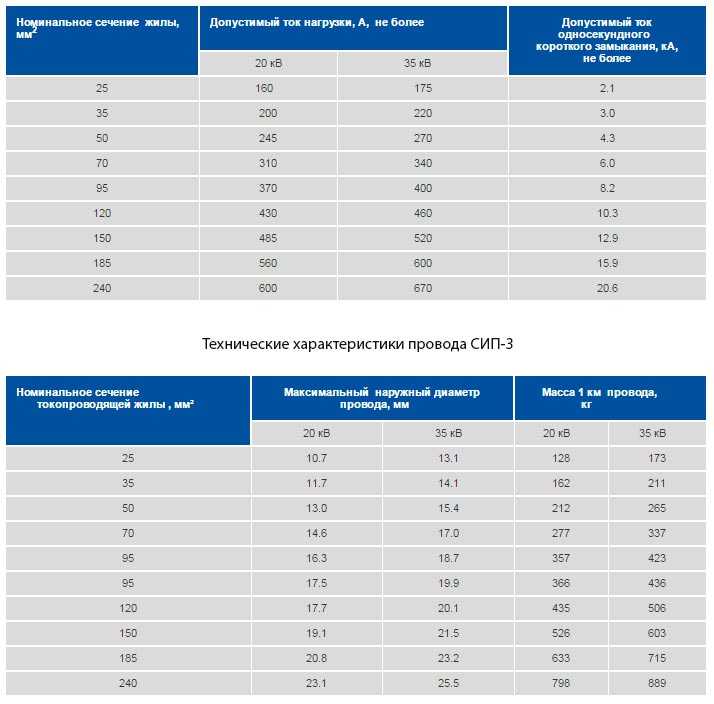

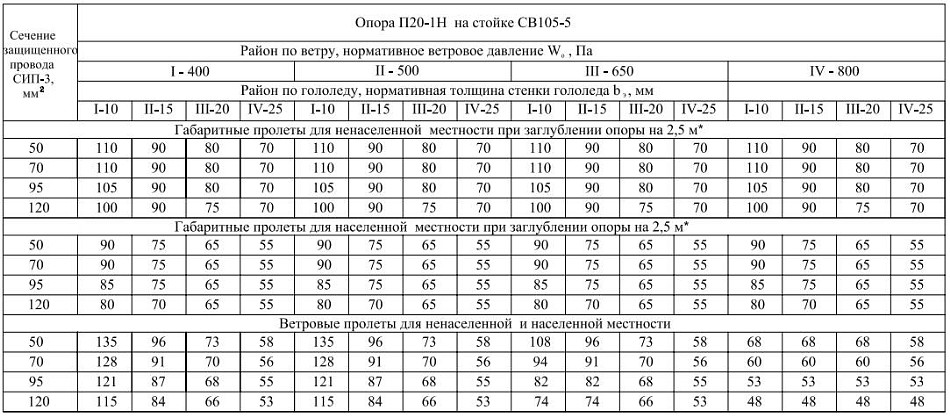

СИП-3
Самонесущий изолированный проводник для воздушных линий электропередач на номинальное напряжение 20кВ (для сетей на напряжение 10, 15, 20 кВ) и 35 кВ ( для сетей на 35 кВ) номинальной частотой 50 Гц в атмосфере воздуха II И III по ГОСТ 15150-69, в том числе на побережьях морей, соленых озер, в промышленных районах и районах засоленных песков.
Прокладка производится в соответствии с ПУЭ (7 издание, раздел 2 гл.2.5)
Провод по конструктивному исполнению, техническим характеристикам и эксплуатационным свойствам соответствуют национальному стандарту Российской Федерации ГОСТ 31946-2012 “Провода самонесущие изолированные и защищенные для воздушных линий электропередачи. Общие технические условия”

Конструкция кабеля СИП-3:
Данный самонесущий провод выполнен на основе жилы из алюминиевого сплава [2], вокруг которой наложена оболочка из сшитого светостабилизированного полиэтилена [1].

СИП-4
Провод самонесущий без нулевой несущей жилы (тяжение при подвесе распределяется равномерно на все жилы), с алюминиевыми токопроводящими жилами, с изоляцией из светостабилизированного сшитого полиэтилена для выполнения ответвлений от воздушных линий электропередачи к вводу, для прокладки по стенам зданий или инженерных сооружений на номинальное напряжение до 0,6/1 кВ включительно номинальной частотой 50 Гц в атмосфере воздуха типов II И III по ГОСТ 15150-69, в том числе на побережьях морей, соленых озер,в промышленных районах и районах засоленных песков. Прокладка производится в соответствии с ПУЭ (7 издание, раздел 2 гл.2.4)

Провод по конструктивному исполнению, техническим характеристикам и эксплуатационным свойствам соответствуют национальному стандарту Российской Федерации ГОСТ 31946-2012 “Провода самонесущие изолированные и защищенные для воздушных линий электропередачи. Общие технические условия”
