Токарно-винторезный станок 1К625 – цена, отзывы, характеристики с фото, инструкция, видео

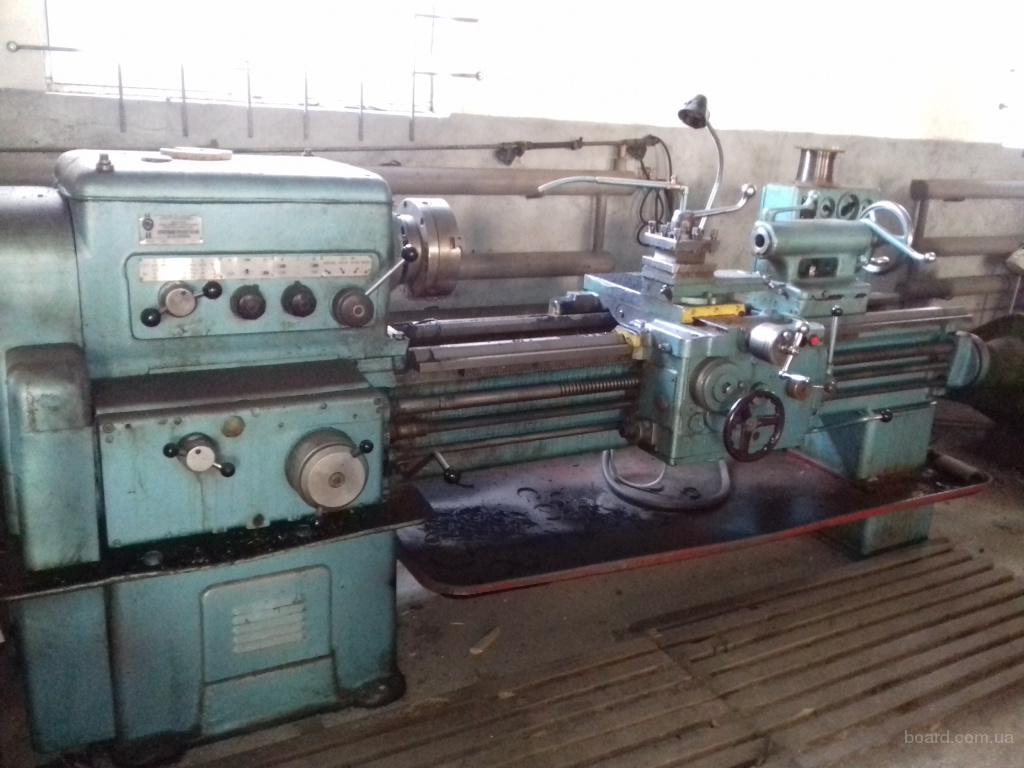

Токарно-винторезный станок 1К625 предназначен для выполнения разнообразных токарных работ, в том числе для нарезания метрической, модульной, дюймовой и питчевой резьб на заготовках, устанавливаемых в центрах или патроне.
Основные достоинства предлагаемой серии станков – высокая мощность главного привода, большая жесткость и прочность всех звеньев кинематической цепи, надежность и виброустойчивость конструкции, широкий диапазон частот вращения шпинделя, рассчитанных на скоростное и силовое резание.
Базовая модель серии – универсальный токарно-винторезный станок 1К62Д, который является усовершенствованным прототипом хорошо зарекомендовавшего себя во многих странах мира станка 1К62, выпускавшегося ранее заводом “Красный пролетарий”.
Пример обозначения станка: станок токарно-винторезный модели 1К625ДГУ. 1500.
Г – ГАП (выемка в станине). 1500 – наибольшая длина обрабатываемого изделия.
1К625Д – наибольший диаметр обрабатываемого изделия увеличен до 500 мм.
- Шпиндель станков установлен на специальных подшипниках, которые обеспечивают необходимую жесткость и высокую точность обработки.
- Обработка разнообразных материалов может производиться с ударными нагрузками без потери точности.
- Станки могут использоваться для обработки закаленных заготовок из жаропрочной и инструментальной стали, требующих тяжелых режимов резания.
- Выемка в станине (ГАП) позволяет устанавливать и обрабатывать заготовки, радиус которых превышает расстояние, ограниченное высотой центров
Например, наибольший диаметр заготовки, устанавливаемой над станиной станка 1К62Д- 435мм, а станок 1К62ДГ с ГАПом дает возможность изготавливать деталь с наружным диаметром 630 мм.
Сравнительная техническая характеристики токарного станка 1К625Д, 1К625ДГ, 1К62
| Параметры станка | 1К62Д 1К62ДГ | 1К625Д 1К625ДГ |
|---|---|---|
| Наибольший диаметр обрабатываемой заготовки, мм: | ||
| – над станиной | 435 | 500 |
| – над суппортом | 224 | 290 |
| Наибольшая длина обрабатываемой заготовки, мм | 1000,1500 | 1000, 1500, 2000 |
| Размер внутреннего конуса в шпинделе | Морзе 6 | |
| Диаметр цилиндрического отверстия в шпинделе | 55 (62*) | |
| Число ступеней частот вращения шпинделя | 23 | |
| Частота вращения шпинделя | 12,5. ..2000 мин-1 | |
| Число ступеней рабочих подач: | ||
| – продольных | 42(56*) | |
| – поперечных | 42(56*) | |
| – продольные | 0,70…4,16 (0,036…7,54*) | |
| – поперечные | 0,035…2,08 (0,018…3,77*) | |
| Число нарезаемых резьб: | ||
| – метрических | 45(53*) | |
| – дюймовых | 28(57*) | |
| – модульных | 38 | |
| – питчевых | 37 | |
| – архимедовой спирали | 5 | |
| Шаг нарезаемой резьбы: | ||
| – метрической | 0,5…192 мм | |
| – модульной | 0,5. ..48 модулей | |
| – дюймовой | 24…15/8 ниток на дюйм | |
| – питчевой | 96…1 питч | |
| – архимедовой спирали | 3/8″, 7/16″, 8; 10 и 12 мм | |
| Быстрые установочные перемещения суппорта, м/мин: | ||
| – продольного | 4,5 | |
| – поперечного | 2,25 | |
| Размер внутреннего конуса в задней бабке | Морзе 5 | |
| Наибольшее перемещение пиноли задней бабки, мм | 200 | |
| Поперечное смещение корпуса задней бабки, мм | ±15 | |
| Наибольшее сечение резца | 25 | |
| Давление воздуха, МПа | 0,4…0,6 | |
| Питание от электросети напряжением | 220/380 В (50Гц) | |
| Мощность электродвигателя главного привода, кВт | 11 (7,5*) | |
| Габаритные размеры станка, мм: | ||
| – длина | 2786, 3286, 3786 | |
| – ширина | 1200 | 1221 |
| – высота | 1500 | |
| Масса станка, кг, при длине обработки: | ||
| – 1000мм | 3080 | 3124 |
| – 1500мм | 3440 | 3484 |
| – 2000мм | 3800 | 3844 |
Возможности токарных станков с ГАПом
| Параметры станка | 1К62ДГ | 1К625ДГ |
|---|---|---|
| Наибольший диаметр изделия, устанавливаемого над выемкой в станине, мм | 630 | 700 |
| Расстояние от торца фланца шпинделя до правого края выемки, мм | 348 | 348 |
| Длина выемки в станине, мм | 355 | 355 |
Станок 1к625 таблички, шильды, таблица резьб и подач таблички, шильды из алюминия
Цена 600.
00 грн.
Набор таблиц, шильд для токарно-винторезного станка 1к625, производства завода «Красный пролетарий» им. А.И. Ефремова.
Количество Станок 1к625 таблички, шильды, таблица резьб и подач
Артикул: 288 Категория: Таблички и шильды для токарных станков Метки: 1к625, бирки алюминиевые, бирки металлические, запчасти для станка 1к625, запчасти для станков, Красный пролетарий, станок 1к625, таблица, таблица подач, таблица резьб, таблица резьб и подач, таблиці для верстатів, таблички, таблички алюминиевые, таблички для станка, таблички для станка 1к625, таблички из алюминия, таблички металлические, шильд, шильды для станка Бренд: ShildService
- Описание
Описание
Станок токарный 1к625 таблички, шильды, шильдики из алюминия.
Набор табличек для станка 1к625 состоит из 5-ти элементов , в том числе:
- таблица Нортона, она же таблица подач или таблица резьб и подач на станок 1к625
- таблица коробки подач, станок 1к625
- шильд завода изготовителя станок 1к625,
- таблица коробки скоростей 1к625.
Технические характеристики изделия — таблички, шильды станок 1к625 :Материал — алюминий 0,5мм (1мм- по согласованию).
Состояние — новое.
Печать — термотрансферная.
Производитель: собственное производство.
Изделие долговечно и устойчиво к истиранию воздействию масел и растворителей, предназначено для длительной эксплуатации.
Форма оплаты:- безналичная оплата на расчетный счет, без НДС
- наложенный платеж, оплата при получении в офисе транспортной компании.
Описание станка 1к625
Станок 1К625 является модификацией базовой версии станка 1к62, имеет увеличенный диаметр обрабатываемой заготовки над станиной (500 мм). Он заменил устаревшую модель 1А625.
Станок модели 1К625 был снят с производства, уступив место более совершенной модели 16к25
Станок универсальный токарный винторезный модели 1К625 предназначен для выполнения самых разнообразных токарных работ, в том числе для нарезания резьб: метрической, дюймовой, модульной, питчевой и архимедовой спирали с шагом 3/8″, 7/16″; 8; 10 и 12 мм.
Условия эксплуатации —УХЛ-4 по ГОСТ 15150—69.
Токарно-винторезный станок 1К625 может использоваться для обработки закаленных заготовок, так как шпиндель станка установлен на специальных подшипниках, обеспечивающих его жесткость. Токарная обработка разнообразных материалов может производиться с ударной нагрузкой без изменения точности обработки.
Высокая мощность главного привода станка, большая жесткость и прочность всех звеньев кинематических цепей главного движения и подач, виброустойчивость, широкий диапазон скоростей и подач позволяют выполнять на токарно-винторезном станке 1К625 высокопроизводительное резание твердосплавным и минералокерамическим инструментом.
Станок 1К625 относится к лобовым токарным станкам, т.е. позволяет обрабатывать относительно короткие заготовки большого диаметра.
Токарно-винторезный станок 1К625 отличает превосходное сочетание качества работы и неприхотливость в обслуживании.
