ТВ-6 токарно-винторезный станок: характеристики, назначение, устройство

Технические характеристики станка

Тот момент, что токарный станок ТВ-6 разрабатывался для обучения, определяет весьма скромные параметры. При применении рассматриваемого оборудования можно проводить нижеприведенные операции:

Сверление отверстий.
Подрезку торцов.
Нарезание метрической резьбы.
Расточку и проточку деталей, которые имеют цилиндрическую форму или коническую поверхность.
Отрезка части заготовки.

Распространенный станок токарный ТВ-6, технические характеристики которого не позволяют работать с закаленной сталью, может применяться для обработки металлов, при резании которых не образуется летучих соединений или пыли. Характеризуется ТВ-6 следующими характеристиками:

Максимальный диаметр заготовки составляет 12 мм.
Длина обтачиваемой поверхности составляет 300 мм.
Высота расположения центров 108 мм.
Частота вращения шпинделя варьирует в диапазоне от 130 до 170 об/мин.
Расстояние между центрами составляет 350 мм.

При рассмотрении того, какой вес токарного станка школьник следует учитывать, что в минимальной комплектации вес составляет 300 килограмм.

Именно поэтому при монтаже и транспортировке следует учитывать довольно большой вес, установка модели проводится на фундаментной плите. За счет этого обеспечивается поглощение вибрации на момент работы.

Фартук

Фартук необходим для подачи суппорта от ходового валика (винта) механическим или ручным способом. Если необходимо выполнить подачу вручную, следует вращать маховик, который расположен на валу-шестерне. Последний смыкается с шестерней, которая находится на валике реечного зубчатого колеса.

Червяк, соединенный при помощи скользящей шпонки с валиком, обеспечивает механическую подачу. Он передает движение на червячную шестерню. От нее по следующему зубчатому колесу и кулачковой муфте движение передается реечной шестерне. Кулачковая муфта соединена с рукоятью, поворот которой приводит к механической подаче.

Назначение оборудования

Рассматривая назначение токарного станка, следует уделить внимание тому, что он является учебным. Несмотря на это, точение по металлу может проводится с высокой степенью точности. Определенные технические характеристики позволяют проводить установку оборудования в домашних или учебных мастерских. Рассматривая инструкцию (руководство) отметим следующие моменты:

Производитель рекомендует проводить время от времени натяжение ремня. Подобная профилактика позволяет добиться максимальной мощности и производительности на протяжении длительного периода.
Для наладки достаточно провести ослабление гайки, после чего изменяется положение электрического двигателя. Устройство расположено на салазках, поэтому шкивы не смещаются относительно друг друга.
Довольно распространенной проблемой можно назвать то, что во время работы возникает серьезная вибрация шпинделя. Происходит это из-за расслабления винтов.

В целом можно сказать, что модель не характеризуется высокой производительностью.

Именно поэтому модель в большинстве случаев устанавливается в учебных заведениях для получения требуемых навыков. При необходимости может проводится производственная деятельность.

Скачать паспорт (инструкцию по эксплуатации) токарного станка ТВ-6

Использование устройства

Хоть данное оборудование для точения, соответственно с описанием, и считается учебным, посредством него возможно достигать отличной точности и осуществлять довольно непростые токарные процедуры. Ввиду этого эти станки часто покупают владельцы домашних мастерских.

В приводе устройства применяются клиноременные передачи. Нужно следить за тем, чтобы ремни были постоянно натянуты. Это даст возможность максимально задействовать мощность привода, намного увеличить эксплуатационный период передачи. Если ремни слабо натянуты, их можно отрегулировать. Для этого необходимо немного открутить гайки, которые соединяют салазки с мотором, установить нужное натяжение (десять килограмм на 1 ветку ремня клина).

Довольно часто в ТВ-6 возникает неполадка, заключающаяся в вибрировании шпиндельного элемента. Она может появиться из-за того, что соединяющие винты ослабли. Если вы подтянули гайки шпинделя, а вибрирование продолжается, значит, сломались подшипники.

Если в подшипниках появились промежутки, избавиться от них возможно, отшлифовав торцевые части колец компенсации или отрегулировав гайки. Устранить данными методами возможно только маленькие промежутки, относящиеся к радиальному/осевому типу.

ТВ-6, как и всякий иной станок, нужно регулярно технически обслуживать и ремонтировать. Лишь в этом случае он проработает долгий срок, даст возможность обрабатывать заготовки с высокой точностью.

Конструктивные элементы ТВ-6

Токарно-винторезный станок ТВ-6 обладает классической компоновкой, свойственной оборудованию токарной группы. Основными элементами можно назвать:

Передняя и задняя бабка.
Коробка передач.
Защитный экран.
Элемент, предназначенный для подачи смазывающего вещества.
Несущая станина.
Фартук.
Элементы сменной гитары.
Защитный кожух.

Все узлы расположены с высокой точностью относительно друг друга. Некоторые из них можно демонтировать для замены или обслуживания.

Передняя и задняя бабки

Основными элементами токарного станка можно назвать переднюю и заднюю бабку. Их особенностями назовем следующие моменты:

Передняя бабка служит для расположения шпинделя и коробки скоростей.
Задняя бабка применяется для крепления центров, которые могут использоваться для поддержки торцевой поверхности большого изделия. За счет применения центров можно существенно повысить точность обработки

Передняя бабка ТВ-6 обеспечивает доступ к коробке передач и гитаре сменных колес, которые позволяют изменять параметры нарезаемой резьбы

Коробка подач и гитара сменных шестерней

Также важными элементами устройства можно назвать коробку подач и гитару сменных шестерней. Ключевыми моментами назовем:

Гитара сменных колес позволяет изменить параметры нарезаемой на цилиндрической поверхности резьбы.
Коробка подач не требует обслуживания, в зону соприкосновения шестерен подается смазка.

Рассматриваемая модель характеризуется высокой надежностью. Она может прослужить в течение многих лет при соответствующем обслуживании.

Станина

Для объединения всех узлов применяется станина. Она изготавливается при применении чугуна, характеризуется высокой жесткостью. Станина обладает следующими особенностями:

Погашает вибрацию.
Обеспечивает точное позиционирование всех узлов.
На момент установки устройство надежно позиционируется.

Точное позиционирование всех узлов обеспечивает требуемое качество обработки. Станина окрашивается защитным составом для того, чтобы продлить срок службы.

Суппорт

Важным элементом является суппорт. Он применяется для закрепления инструмента во время обработки. Устанавливаемый суппорт обладает классическими характеристиками:

Обеспечивает надежную фиксацию инструмента.
Может располагаться под определенным углом относительно заготовки.
Перемещается по салазкам в продольном и поперечном направлении.

Суппорт может использоваться для фиксации различных вариантов исполнения резцов. За счет этого существенно расширяется область применения токарного станка.

Фартук

В качестве фартука выступает часть конструкции, на которой расположены салазки для перемещения суппорта. При его изготовлении также применяется сталь.

Особенностями рассматриваемой модели можно назвать небольшие габаритные размеры. Кроме этого, устройство характеризуется относительно невысоким показателем энергопотребления. Для управления основными параметрами работы устройства и режимами обработки имеются различные переключатели, рычаги и клавиши. Быстрое перемещение может применяться для быстрого позиционирования рабочего органа в требуемом положении.

ТВ-(ТВ6) станок токарно-винторезный учебный. Назначение, область применения

Школьный токарно-винторезный станок ТВ-6 является заменил модель ТВ-4

. (Смотрите статью Школьные токарные станки

) и был заменен на более совершенную модель
ТВ-6М. Станок ТВ-6 является учебным универсальным токарно-винторезным станком и предназначается для всевозможных токарных работ в мастерских школ для политехнического обучения и по холодной обработке металлов резанием.

Принцип работы и особенности конструкции станка

Учебный токарно-винторезный станк ТВ-6, несмотря на упрощенную конструкцию, имеет все узлы «взрослого» токарно-винторезного станка: коробку скоростей, гитару, коробку подач, ходовой вал и ходовой винт, суппорт с механической подачей.

Станок ТВ-6 имеет 6 скоростей шпинделя за счет переключения шестерен в коробке передней бабки, 3 скорости подач суппорта, может нарезать 3 метрические резьбы без перестановки шестерен в гитаре.

Конец шпинделя станка ТВ-6 имеет резьбу М36х4, поэтому для установки токарного или поводкового патрона на шпиндель необходим промежуточный фланец (его называют, также, план-шайба) (смотрите статью Токарные патроны). Стандартный патрон для станка ТВ-6 — Ø100 мм.

Привод станка осуществляется от асинхронного электродвигателя ~380В. Через клиноременную передачу и одноступенчатые шкивы движение передается на входной вал коробки скоростей. Внутри коробки скоростей движение через шестерни передается на шпиндель. Шпиндель, в зависимости от положения рукояток на передней бабке, вращается с одной из 6-и скоростей. Направление вращения шпинделя определяется двигателем.

От шпинделя через шестерни движение передается на выходной вал коробки скоростей, затем на гитару, и от нее на входной вал коробки подач.

На выходе коробки подач имеются ходовой вал и ходовой винт, которые вращаются попеременно с одной из 3-х скоростей. Ходовой винт включается при нарезании резьб. Скорость и направление вращения ходового винта задается рукоятками на коробке подач и определяет одну из 3-х метрических резб (ходовой винт можно использовать в режиме продольной подачи, но не используется, чтобы не изнашивать его), ходовой вал дает возможность получить одну из 3-х продольных подач суппорта. Скорость подачи и направление задается рукоятками на передней стенке коробки подач.

Ходовой винт и ходовой вал проходят сквозь фартук суппорта, который преобразует вращательное движение ходового винта или ходового валика в поступательное продольное движение суппорта. Поперечное механическое движение суппорта в станке ТВ-6 не предусмотрено.

Смазка коробки скоростей — разбрыгиванием шестернями масла из масляная ванны на дне передней бабки. Смазка коробки подач — фитильная с лотка, который заполняется маслом раз в смену. Фартук, суппорт, гитара, задняя бабка и станина смазываются вручную раз в смену.

Станок позволяет производить следующие виды токарных работ:

Проточку и расточку цилиндрических и конических поверхностей
Подрезку торцов
Отрезку
Нарезание метрических резьб
Сверление и ряд других работ

Это интересно: Гибка профильной трубы: делаем трубогибочный станок своими руками

Токарный станок ТВ-6: технические характеристики, схемы, вид

Токарный станок ТВ-6, выпуск которого наладили в 80-х годах прошлого века на Ростовском заводе учебного станочного оборудования, был специально разработан для того, чтобы проводить на нем обучение азам профессии токаря. Устройством данной модели традиционно оснащали мастерские школ и специальных учебных учреждений.

Учебный токарно-винторезный станок ТВ-6

Сведения о производителе учебного токарно-винторезного станка ТВ-6

Производитель токарно-винторезного станка модели ТВ-6 — Ростовский завод малогабаритного станочного оборудования МАГСО, основанный в 1956 году.

Завод МАГСО входит в Финансово-промышленную группу КомТех, которая на рынке станочного оборудования существует уже несколько лет и имеет приоритет по выпуску малогабаритных металлорежущих станков токарных, фрезерных, вибрационных, заточных, сверлильных, которыми комплектуются школы, профтехучилища, колледжи, институты, ремонтно-монтажные организации всех регионов России.

Станки, выпускаемые Ростовским заводом малогабаритного станочного оборудования МАГСО

НС-16 — станок сверлильный настольный Ø 16
НГФ-110Ш3 — станок фрезерный небольшой мощности 0,6кВт, размер стола 100х400 мм
НГФ-110Ш4 — станок фрезерный небольшой мощности 0,75кВт, размер стола 100х400 мм
СНВШ — станок сверлильный настольный Ø 16
СНВШ-2 — станок сверлильный настольный Ø 16
ТВ-4
— станок токарно-винторезный учебный Ø 200, РМЦ 350 мм
ТВ-6
— станок токарно-винторезный учебный Ø 200, РМЦ 350 мм
ТВ-6М
— станок токарно-винторезный учебный Ø 200, РМЦ 350 мм Дубно
ТВ-7
— станок токарно-винторезный учебный Ø 220, РМЦ 330 мм
ТВ-7М — станок токарно-винторезный учебный Ø 220 мм, РМЦ 275 мм
ТВ-9 — станок токарно-винторезный учебный Ø 220 мм, РМЦ 525 мм
ТВ-11 — станок токарно-винторезный учебный с частотным преобразователем Ø 240, РМЦ 750 мм

Назначение оборудования

Определенные технические характеристики позволяют проводить установку оборудования в домашних или учебных мастерских. Рассматривая инструкцию (руководство) отметим следующие моменты:

Производитель рекомендует проводить время от времени натяжение ремня. Подобная профилактика позволяет добиться максимальной мощности и производительности на протяжении длительного периода.
Для наладки достаточно провести ослабление гайки, после чего изменяется положение электрического двигателя. Устройство расположено на салазках, поэтому шкивы не смещаются относительно друг друга.
Довольно распространенной проблемой можно назвать то, что во время работы возникает серьезная вибрация шпинделя. Происходит это из-за расслабления винтов.

ТВ-6 (ТВ6) станок токарно-винторезный учебный. Назначение, область применения

Школьный токарно-винторезный станок ТВ-6 заменил модель ТВ-4

и был заменен на более совершенную модель
ТВ-6М.
Станок ТВ-6 является учебным универсальным токарно-винторезным станком и предназначается для всевозможных токарных работ в мастерских школ для политехнического обучения и по холодной обработке металлов резанием.

Принцип работы и особенности конструкции станка

Учебный токарно-винторезный станк ТВ-6, несмотря на упрощенную конструкцию, имеет все узлы «взрослого» токарно-винторезного станка: коробку скоростей, гитару, коробку подач, ходовой вал и ходовой винт, суппорт с механической подачей.

Станок ТВ-6 имеет 6 скоростей шпинделя за счет переключения шестерен в коробке передней бабки, 3 скорости подач суппорта, может нарезать 3 метрические резьбы без перестановки шестерен в гитаре.

Конец шпинделя станка ТВ-6 имеет резьбу М36х4, поэтому для установки токарного или поводкового патрона на шпиндель необходим промежуточный фланец (его называют, также, план-шайба) (смотрите статью Токарные патроны). Стандартный патрон для станка ТВ-6 — Ø100 мм.

Привод станка ТВ-6 осуществляется от асинхронного электродвигателя ~380В. Через клиноременную передачу и одноступенчатые шкивы движение передается на входной вал коробки скоростей. Внутри коробки скоростей движение через шестерни передается на шпиндель. Шпиндель, в зависимости от положения рукояток на передней бабке, вращается с одной из 6-и скоростей. Направление вращения шпинделя определяется двигателем.

Станок позволяет производить следующие виды токарных работ:

Проточку и расточку цилиндрических и конических поверхностей
Подрезку торцов
Отрезку
Нарезание метрических резьб
Сверление и ряд других работ

Особенности использования

Даже при том, что устройство тв-6 считается учебным, при работе на нем можно получить высокую точность и работать со сложными токарными операциями. Приводной механизм агрегата использует клиноременную передачу, поэтому требуется регулярная проверка натяжения ремня.

При такой несложной профилактической мере используется максимум мощности электродвигателя и обеспечивается продление срока службы работы. При ослаблении натяжения, легко отрегулировать ремни, ослабив гайки и выставив необходимый уровень натяжения.

Еще одна распространённая неисправность устройства, это вибрации при вращении шпиндельного узла, из-за ослабления винтового соединения. В такой ситуации требуется более квалифицированный ремонт, при возможном выходе из строя подшипников.

При выявлении зазоров в шпинделе, необходима шлифовка торцов. Но только в случае незначительных зазоров с радиальным и осевым характером.

Важно!

Станок имеет высокую надежность, при надлежащем уходе агрегат прослужит долгие годы, обеспечивая максимальную точность.

Расположение составных частей токарно-винторезного станка ТВ6

Спецификация составных частей токарно-винторезного станка ТВ6

Рукоятка переключения скоростей вращения ходового вала и ходового винта
Рукоятка переключения скоростей вращения ходового вала и ходового винта
Рукоятка переключения гитарного механизма
Рукоятки переключения скоростей вращения шпинделя
Рукоятки переключения скоростей вращения шпинделя
Рукоятка поперечной подачи суппорта
Рукоятка закрепления резцедержателя
Рукоятка перемещения верхних салазок
Рукоятка крепления пиноли
Рукоятка крепления задней бабки
Маховик подачи пиноли
Рукоятки управления механической подачей
Рукоятки управления механической подачей
Кнопка
Маховик перемещения суппорта
Кнопки включения и отключения электродвигателя

Фартук

Расположение органов управления токарно-винторезным станком ТВ-6

Спецификация органов управления токарно-винторезного станка ТВ-6

Рукоятки установки частоты вращения шпинделя
Рукоятки установки частоты вращения шпинделя
Рукоятка установки нарезания правой и левой резьбы и изменения направления подач
Рукоятка установки величины подач и шага резьбы
Рукоятка переключения ходового валик
Реверсивная кнопка включения и остановки станка
Ограждение к патрону
Защитный экран
Рукоятка крепления резцовой головки
Светильник местного освещения К-1М
Рукоятка ручного перемещения поперечной салазки
Рукоятка перемещения верхних (резцовых) салазок
Рукоятка крепления пиноли задней бабки
Рукоятка крепления задней бабки к направляющим станины
Маховик перемещения пиноли задней бабки
Кнопка включения и выключения реечной шестерни
Маховик ручного перемещения продольной каретки
Рукоятка включения гайки ходового винта
Рукоятка включения предельной механической подачи
Ограждение щитка для ходового винта и вала
Трансформатор ОСЗР-0,063-83УХЛ3 ТУ 16-671. 041-84

Таблица органов управления токарно-винторезным станком тв-6

Таблица символов токарно-винторезного станка тв-6

Управление станком тв-6

Пуск и остановка электродвигателя станка производится нажатием кнопок «Пуск» и «Стоп».

В зависимости от характера работ на станке рукоятки и рычаги управления должны находиться в определенных положениях (см. рис. 3).

I. Положение рукояток и рычагов при работе по нарезанию резьб (механическая подача ходовым винтом)

На передней бабке — положение рукоятки трензеля 3 в зависимости от направления подачи суппорта — левое или правое.
На коробке подач — положение рычага коробки подач 4 в зависимости от выбранной величины подачи. Рычаг 5: «Винт-вал» в правом положении «Винт».
На фартуке — рукоятка самохода 8 в нижнем выключенном положении «От себя».
Рукоятка включения реечной шестерни 7 — в положении «На себя».
Рукоятка включения маточной гайки 9 — в нижнем крайнем положении.

II. Положение рукояток и рычагов при работе с ходовым валом (механическая подача)

На передней бабке — положение рукоятки трензеля 3 в зависимости от направления подачи суппорта (левое или правое).
На коробке подач — положение рычага коробки подач 4 в зависимости от выбранной величины подачи. Рычаг 5 «Вал-винт» — в левом крайнем положении «Вал».
На фартуке — рукоятка самохода 8 во включенном положении «На себя».
Рукоятка включения маточной гайки 9 — в верхнем положении.
Рукоятка включения реечной шестерни 7 — в положении «От себя».

III. Положение рукояток и рычагов при ручной продольной подаче

На передней бабке — положение рукоятки трензеля 3 в среднем положении.
На коробке подач — положение рычага «Вал-винт» безразлично.
На фартуке — рукоятка самохода в выключенном положении. Рычаг маточной гайки в верхнем положении.

IV. Положение рукояток управления для получения необходимых режимов резания согласно рис.

Конструктивные элементы

Агрегат имеет классическую компоновку, свойственную данному типу оборудования. К основным элементам можно причислить:

Переднюю и заднюю бабку.
Коробку подач.
Несущую станину.
Сменную гитару.
С защитным кожухом и экраном.
Устройство, регулирующее подачу смазывающих веществ.
Наличие фартука.

Каждый элемент расположен на своем обычном месте, определенные части можно заменять и сменять при обслуживании.

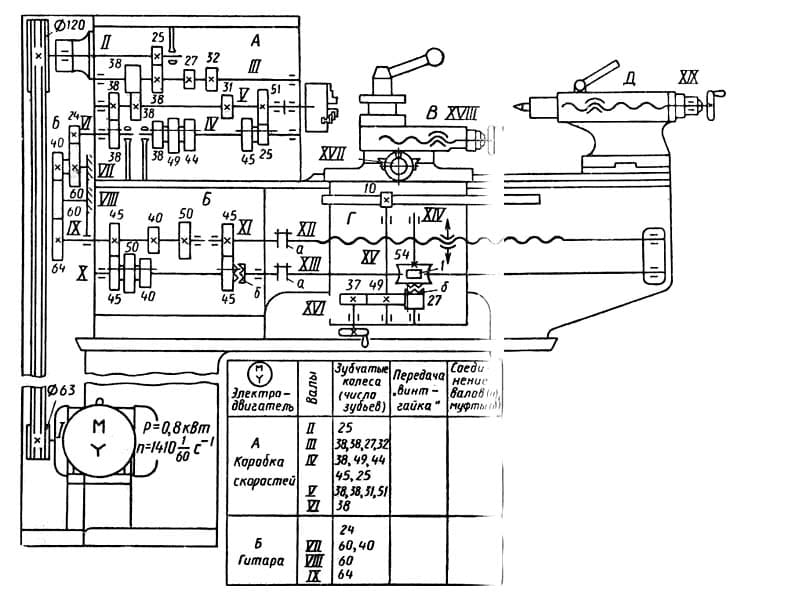

Схема кинематическая токарно-винторезного станка ТВ-6

Механизмы токарно-винторезного станка ТВ-6

Кинематическая схема токарно-винторезного станка ТВ-6

Перечень подшипников токарно-винторезного станка ТВ-6

Суппорт

Установка резцов в токарном станке по металлу ТВ-6 осуществляется благодаря суппорту. Благодаря наличию 4 салазок (кареток) резцы двигаются:

По направляющим в осевом направлении.

В направлении, перпендикулярном движению первой каретки.

В осевом направлении по направляющим третьей салазки.

Каретки установлены последовательно, то есть друг на друге. Деталь закрепляется на четвертой каретке с помощью специального механизма. При повороте рукоятки механизм отжимается, и его положение закрепляется штифтом.

Технические характеристики станка ТВ-6

Наименование параметра	ТВ-4	ТВ-6	ТВ-7
Основные параметры станка
Класс точности	Н	Н	Н
Наибольший диаметр заготовки над станиной, мм	200	200	220
Наибольший диаметр заготовки над суппортом, мм	125	80	100
Высота центров над плоскими направляющими станины, мм	108	108	120
Наибольшая длина заготовки в центрах (РМЦ), мм	350	350	330
Наибольшая длина заготовки в патроне, мм	310
Наибольшая длина обтачивания, мм	300	300	300
Наибольшая высота держателя резца, мм	10 х 12	12 х 12	16 х 16
Высота от опорной поверхности резца до линии центров, мм	12	12
Наибольшее расстояние от оси центров до кромки резцедержателя, мм	78	78
Шпиндель
Резьбовой конец шпинделя, мм	М36 х 4	М36 х 4	М45 х 4
Диаметр стандартного патрона, мм	100	100	125
Диаметр сквозного отверстия в шпинделе, мм	16	18
Наибольший диаметр прутка, мм	15	12
Конус Морзе шпинделя	№2	№3	№3
Число ступеней частот прямого вращения шпинделя	6	6	8
Частота прямого вращения шпинделя, об/мин	120, 160, 230, 375, 500, 710	130, 170, 235, 385, 510, 700	60. .1000
Число ступеней частот обратного вращения шпинделя	6	6	8
Частота обратного вращения шпинделя, об/мин	120, 160, 230, 375, 500, 710	130, 170, 235, 385, 510, 700	60..1000
Торможение шпинделя	нет	нет	нет
Блокировка рукояток	нет	нет	нет
Суппорт. Подачи
Наибольшее продольное перемещение суппорта, мм	300	300	260
Перемещение суппорта продольное на одно деление лимба, мм	0,5	0,25	0,25
Наибольшее поперечное перемещение суппорта, мм	100	100
Перемещение суппорта поперечное на одно деление лимба, мм	0,025	0,025	0,025
Наибольшее перемещение резцовых салазок, мм	50	85	85
Перемещение резцовых салазок на одно деление лимба, мм	0,025	0,025	0,025
Угол поворота резцовых салазок, град	±45°	±40°	±40°
Число ступеней продольных подач суппорта	3	3	8
Пределы продольных рабочих подач суппорта, мм/об	0,08; 0,1; 0,12	0,08; 0,1; 0,12	0,1; 0,12; 0,15; 0,16; 0,18; 0,20; 0,24; 0,32
Пределы рабочих поперечных подач суппорта, мм/об	нет	нет	нет
Количество нарезаемых резьб метрических	3	3	6
Пределы шагов нарезаемых резьб метрических, мм	0,8; 1,0; 1,25	0,8; 1,0; 1,25	0,8; 1,0; 1,25; 1,5; 2,0; 2,5
Пределы шагов нарезаемых резьб дюймовых	нет	нет	нет
Пределы шагов нарезаемых резьб модульных	нет	нет	нет
Пределы шагов нарезаемых резьб питчевых	нет	нет	нет
Задняя бабка
Конус Морзе задней бабки	№2	№2	№2
Наибольшее перемещение пиноли, мм	65	65	65
Электрооборудование
Электродвигатель главного привода, кВт	1,0	1,1	1,1
Габариты и масса станка
Габариты станка (длина ширина высота), мм	1440 х 470 х 1020	1100 х 470 х 110	1050 х 535 х 1200
Масса станка, кг	280	300	400

Список литературы:

Станок токарно-винторезный (учебный) ТВ-6. Паспорт, 1983
ТУ 79 РСФСР 507-80
Ачеркан Н.С. Металлорежущие станки, Том 1, 1965
Батов В.П. Токарные станки, 1978
Белецкий Д.Г. Справочник токаря-универсала, 1987
Денежный П.М., Стискин Г.М., Тхор И.Е. Токарное дело, 1972. (1к62)
Денежный П.М., Стискин Г.М., Тхор И.Е. Токарное дело, 1979. (16к20)
Локтева С.Е. Станки с программным управлением, 1986
Модзелевский А. А., и др. Токарные станки, 1973
Пикус М.Ю. Справочник слесаря по ремонту станков, 1987
Схиртладзе А.Г., Новиков В.Ю. Технологическое оборудование машиностроительных производств, 1980
Тепинкичиев В.К. Металлорежущие станки, 1973
Чернов Н.Н. Металлорежущие станки, 1988

Связанные ссылки. Дополнительная информация

Классификация и основные характеристики станков токарной группы
Выбор подходящего станка для металлообработки
Многозаходная резьба. Способы нарезания многозаходных резьб на токарном станке
Графические знаки для токарных станков
Фрикционная муфта токарно-винторезного станка
Технология ремонта токарного станка. Ремонт направляющих станины и суппорта
Технология ремонта токарного станка. Ремонт передней и задней бабки
Ремонт шпинделя токарного станка
Методика проверки и испытания токарно-винторезных станков на точность
Справочник токарных станков
Заводы производители токарных станков

Главная О компании Новости Статьи Прайс-лист Контакты Справочная информация Интересное видео Деревообрабатывающие станки КПО Производители

лучших телевизоров на 2022 год: обзоры и советы по покупке

Никогда не было лучшего времени для покупки телевизора. Да, мы сказали то же самое пару лет назад, но это не делает это менее верным. Индустрия устранила почти все ошибки ЖК- и OLED-телевизоров, и сегодняшние цены ниже, чем когда-либо. Или так было до тех пор, пока не возникла недавняя нехватка чипов.

Тем не менее, модели высокого класса с разрешением 4K стоят примерно вдвое меньше, чем несколько лет назад, а отличные модели среднего класса (55- и 65-дюймовые классы) доступны гораздо менее чем за 1000 долларов. Мы предоставим вам наши лучшие варианты, а затем подробное руководство по характеристикам и функциям, с которыми вы столкнетесь при совершении покупок.

Обновлено 6 декабря 2022 г. со ссылкой на наш обзор OLED-телевизора Sony Bravia XR серии A95 с квантовыми точками, который является нашим новым лучшим выбором в этой категории.

LG G2 Evo Gallery Edition — лучший OLED-телевизор

Плюсы

Отличная картинка с насыщенными черными
Отличный интерфейс и пульт
Отличная обработка видео
Супертонкая рамка

Минусы

На основе старой технологии WRGB
Дорогой

G2 Evo Gallery edition — это великолепный OLED-телевизор со сверхтонкой рамкой, который особенно красиво смотрится на стене. Наше единственное предостережение заключается в том, что OLED-дисплеи с квантовыми точками, в которых используются субпиксели RGB, затмили старую технологию LG WRGB (WRGB использует белый субпиксель для яркости, что снижает насыщенность цвета).

Прочитайте наш полный Обзор LG G2 Evo Gallery Edition

Sony Bravia XR A95K — лучший OLED-телевизор с квантовыми точками

Плюсы

Фантастическое качество изображения
Отличный звук
Красивый промышленный дизайн

Минусы

Очень дорого

Sony применила свое мастерство обработки изображений и передовые аудиотехнологии в OLED-панели Samsung с квантовыми точками, чтобы создать лучший 4K-телевизор, который мы когда-либо видели. Но покупка лучшего требует очень глубоких карманов. Вы можете купить OLED от LG или Samsung и держать в кармане до тысячи штук. С другой стороны, вы можете обнаружить, что вам не нужно покупать звуковую панель, потому что Bravia XR A9Аудиотехнология 5K также является лучшим из того, что может предложить индустрия.

Прочитайте наш полный Обзор OLED-телевизора Sony Bravia XR серии A95K (65-дюймовая модель XR-65A95K)

Samsung QN90B — лучший ЖК-телевизор со светодиодной подсветкой

Плюсы

Отличная картинка и HDR
Все порты HDMI 120 Гц
Отличная четкость и насыщенность цвета
Новый радиочастотный солнечный пульт

Минусы

Дорогой
Нет поддержки Dolby Vision
Интерфейс требует слишком много кликов, чтобы добраться куда угодно

Лучший ЖК-телевизор Samsung с разрешением 4K UHD обеспечивает потрясающее качество изображения, особенно когда речь идет о HDR, и обслуживает четыре порта HDMI с поддержкой 120 Гц, а также стильный пульт дистанционного управления, который можно заряжать с помощью сбора радиочастот. Нас раздражал запутанный интерфейс Samsung Smart Hub TV, который, на наш вкус, требует слишком много кликов. Тем не менее, QN90B — это самый красивый ЖК-телевизор с разрешением 4K, который вы можете купить прямо сейчас.

Прочитайте наш полный Обзор Samsung QN90B Neo QLED 4K Smart TV

Samsung QN900B — лучший 8K-телевизор

Плюсы

Превосходное качество изображения ЖК-дисплея со светодиодной подсветкой
Отличное масштабирование 4K и материала с более низким разрешением
Воспроизведение видеофайлов 8K и контента YouTube
Сверхтонкий для настенного монтажа
Коммутационная коробка One Connect упрощает прокладку кабелей

Минусы

Незначительные проблемы с подсветкой
Очень высокий ценник

QN900B — наш любимый 8K UHD телевизор. Отличное масштабирование, точная цветопередача и множество пиковых значений яркости создают эффектное изображение, особенно с материалом HDR.

Но если вам нужно спросить, сколько это стоит, вы, вероятно, не можете себе это позволить.

Прочитайте наш полный Обзор Samsung QN900B серии

TCL 6-Series 8K — лучшее соотношение цены и качества среди 8K-телевизоров

Плюсы

Отличное воспроизведение 8K и общее качество изображения
Удивительно хороший звук
Безусловно, самый доступный 8K UHD-телевизор на рынке
Воспроизведение файлов 8K UHD HEVC и YouTube AV1 8K

Минусы

Все еще дорого по сравнению с 4K UHD телевизорами
Подлинный контент 8K UHD трудно найти на

Вы можете потратить много денег на 8K-телевизор, или вы можете потратить много денег на 8K-телевизор. Предложение TCL 8K — это невероятное соотношение качества и производительности по цене. Если вам не нужно абсолютное лучшее в категории 8K, TCL 65R648 — фантастическое предложение.

Прочитайте наш полный Обзор телевизора TCL 6-й серии 8K UHD (65-дюймовый класс, модель 65R648)

TCL 6-й серии 4K — лучшее соотношение цены и качества 4K TV

Плюсы

Фантастический цвет и яркость квантовых точек
Отличный рендеринг HDR
Очень доступный для качества изображения

Минусы

Не поддерживает звук Bluetooth напрямую с телевизора
Тяжелый для 55-дюймового телевизора почти 60 фунтов.

Компания TCL быстро завоевывает — и заслуживает — репутацию производителя недорогих интеллектуальных телевизоров, обеспечивающих невероятную ценность. 55-дюймовая 6-я серия, безусловно, не является исключением, сочетая цвет с квантовыми точками и технологию мини-светодиодной подсветки для создания набора с великолепным цветом, яркостью и операционной системой Roku TV.

Нам это очень нравится.

Прочитайте наш полный Обзор телевизора TCL 6-й серии (2020 г.) 4K UHD с квантовыми точками (55-дюймовый класс, модель 55R635)

ЭЛТ-телевизоры существовали более 50 лет и все еще совершенствовались, когда они потеряли популярность. ЖК-телевизоры еще далеко не такие зрелые, и вы все еще можете найти модели начального уровня с проблемами цвета и контрастности. Цвет и контраст, тем не менее, значительно улучшились за последние несколько лет, и эти улучшения опустились с 90 145 почти до 90 146 на самую нижнюю ступень лестницы. OLED остается на вершине, но остается дорогим в производстве. Чуть позже я расскажу больше о светодиодах и OLED.

Также идет «гонка» разрешения, хотя, похоже, она временно застопорилась на 8K UHD. Покупка телевизора с разрешением 7680 x 4320 пикселей остается дорогостоящим предложением, а контента, чтобы им воспользоваться, практически нет. Помимо 4K Blu-ray, большая часть видеоконтента по-прежнему поставляется в разрешении 1080p, хотя телевизоры 4K UHD с разрешением 3840 x 2160 пикселей лидируют по продажам.

Лучшая новость, чтобы расширить мою предыдущую мысль, заключается в том, что передовые технологии (квантовые точки, мини-светодиоды) отфильтрованы до среднего уровня (определяемого от 750 до 1250 долларов за набор 65-дюймового класса). . Мы еще не видели ни одного, который бы полностью объединял все это, но 6-я серия TCL чертовски близка. Конечно, слишком близко, чтобы большая тройка (LG, Samsung и Sony) чувствовала себя комфортно.

Более того, почти все высококлассные 65-дюймовые телевизоры с разрешением 4K UHD, которые несколько лет назад стоили от 600 до 10 000 долларов или больше, упали до уровня ниже 3 000 долларов. Даже серию Samsung 8K UHD QN800A можно купить за 3500 долларов (65-дюймовый класс). LG 8K UHD OLED — модель 88-дюймового класса OLED88Z9PUA — заслуживает внимания, но стоит она 30 000 долларов. Ой. Опять же, если ваш развлекательный центр достаточно велик, чтобы потребовать телевизор с диагональю от 88 до 120 дюймов, эта цена может стоить опыта.

Разрешение: В то время как большая часть контента по-прежнему имеет разрешение 1080p или ниже, подавляющее большинство продаваемых сейчас телевизоров имеют разрешение 2160p (4K UHD или 3840 x 2160 пикселей). Если вы не покупаете что-то для мастерской или сарая для инструментов, выбирайте 2160p. Потоковое вещание в формате 4K стало чем-то особенным. Он сильно сжат и может быстро превысить лимит данных, но это все же следует учитывать.

Хороший контент в формате 2160p выглядит впечатляюще, и большинство телевизоров с разрешением 2160p неплохо улучшают контент с более низким разрешением. Просто не верьте всякой ерунде о том, что контент 1080p должен выглядеть как настоящий 4K UHD.

Тем не менее, мы были невероятно впечатлены тем, насколько лучше материалы 1080p и 2160p выглядят на новейших телевизорах 8K UHD (7680 x 4320). Больше пикселей, больше вычислительной мощности.

Размер экрана: В наши дни 65-дюймовые телевизоры пользуются спросом, но только вы знаете, какой размер телевизора лучше всего подходит для вашего жилого помещения. Лично я предпочитаю 43-дюймовые. Иди разберись.

Вы можете сэкономить много денег — от 600 до 900 долларов на первоклассном телевизоре — уменьшив размер до 55 дюймов и расположившись немного ближе.

Как близко? Рекомендуемое расстояние в 1,5 раза больше заявленного размера телевизора.

Обратите внимание, что количество зон подсветки и другие технологии не всегда одинаковы для всех размеров. Внимательно прочитайте мелкий шрифт (если он вообще существует), так как 55-дюймовое устройство может не обеспечивать производительность 65-дюймовых наборов, которые компании любят отправлять рецензентам.

HDR : Аббревиатура означает расширенный динамический диапазон, и это стало нормой для лучших телевизоров. HDR просто означает большую разницу в яркости между самой темной и самой яркой областью изображения. Звучит не очень, но недостаток контрастности (сравнительный размытый вид) в LED-телевизорах уже давно является проблемой, особенно на начальном уровне.

С HDR, который создается в основном за счет значительного увеличения пиковой яркости, световых мечей и пламени, блики в волосах, воде и других деталях действительно выделяются. Поверьте мне. Ты хочешь это.

Dolby Vision HDR по сравнению со стандартным динамическим диапазоном. Все HDR будут одинаковыми, но только Dolby Vision и HDR10+ настраивают телевизор в реальном времени по ходу фильма.

До сих пор телевизионная индустрия скрупулезно честно маркировала свои телевизоры для HDR: HDR-совместимый мелким шрифтом означает, что телевизор понимает по крайней мере некоторые из форматов HDR (HDR10, Dolby Vision, HDR10+, HLG и т. д.). но, вероятно, ему не хватает яркости, чтобы что-то с ним сделать. Если написано просто HDR, значит может что-то сделать с ним.

Насколько много это может сделать, зависит от телевизора. Вам нужно как минимум 700 нит пиковой яркости, чтобы добиться приличного поп-музыки HDR (например, световые мечи и пламя, которые выделяются), в то время как 1000 нит делают свое дело довольно хорошо. Продавцы на самом деле не перечисляют нит или яркость осмысленно, поэтому вам нужно прочитать обзоры, в которых она измеряется. Телевизоры без HDR обычно имеют максимальную яркость в диапазоне от 300 до 400 нит.

Поддержка формата HDR: Настоящая ирония в телевизионной индустрии заключается в том, что Samsung, пожалуй, лучший игрок на рынке, не поддерживает Dolby Vision. Почти почти все другие поставщики делают это (хотя и не на каждой модели). Все HDR-телевизоры поддерживают HDR10 в качестве базовой линии, но HDR10 отправляет информацию о настройке на телевизор только один раз, в начале фильма. Dolby Vision и HDR10+ непрерывно транслируют его на протяжении всего фильма, поэтому каждую сцену (каждый кадр, если необходимо) можно настраивать независимо.

HDR10 выглядит хорошо. Dolby Vision и HDR10+ выглядят лучше. HDR10+ — детище Samsung, и его последние телевизоры поддерживают его. Увы, хотя многие потоковые сервисы предоставляют HDR в формате HDR10+ (для HDR требуется очень мало дополнительных данных), он не прижился у большинства конкурентов компании. С другой стороны, многие наборы поддерживают стандарт HLG, распространенный в Европе.

Контрастность: Контрастность – это расстояние между самыми темными и самыми яркими точками изображения, выраженное в яркостях. Частью HDR также является увеличение контрастности. Высококонтрастный телевизор — это HDR-телевизор, хотя мы никогда не слышали о таком названии. Это просто не звучит сексуально, я полагаю. В любом случае, чем выше контрастность, тем более тонкие детали может передать телевизор.

Цвет: Мы заметили явное повышение четкости цветов (реализма) даже в средней части рынка: телевизоры Hisense, TCL и Vizio отображают гораздо более естественные оттенки красного и зеленого (практически любой телевизор воспроизводит синий цвет). Что ж). Во многом это связано с широким распространением квантовых точек, но даже те, у кого их нет (в частности, телевизоры Sony), повысили четкость цветов своих предложений.

ЖК-дисплей со светодиодной подсветкой по сравнению с OLED: Роскошное изображение, создаваемое OLED-телевизорами, нравится многим, включая меня. Поскольку каждый субпиксель является собственным источником света, когда пиксель выключен, вы получаете практически идеальный черный цвет. ЖК-телевизоры со светодиодной подсветкой пропускают свет вокруг и сквозь ЖК-дисплеи, которые не являются идеальными ставнями.

Даже самые лучшие LED/LCD телевизоры не могут сравниться с черным цветом OLED. (Мини-светодиод приближается — см. ниже). С другой стороны, они могут генерировать гораздо более высокую пиковую яркость, что компенсируется большей частью материала и действительно делает HDR популярным.

Основными недостатками OLED как технологии являются относительно ограниченный срок службы и выгорание; т. е. призраки предыдущих изображений, остающиеся на экране. LG заявляет о 100 000 часов при половинной яркости своих телевизоров: здесь 500 нит становятся 250 нит, и это количество часов рассчитывается на основе телевизора, отображающего материал динамического диапазона со стандартным . Контент HDR сократит срок службы OLED.

При нормальном использовании (два часа в день) эти недостатки никогда не будут вас кусать. Или, по крайней мере, не очень надолго. С другой стороны, использование OLED для вывесок, просмотра в течение всего дня или для рендеринга статических изображений не рекомендуется.

Микро-светодиод (не путать с мини-светодиодной подсветкой) — это неорганическая технология самоизлучателя, не имеющая ни одной из этих проблем, но все же настолько дорогая, что ее можно не упоминать в этом разговоре.

Помимо предостережений и экономических аспектов, OLED остается выбором большинства пользователей, когда они просто используют свои глаза. Щенки на бархате!

Угол обзора: В то время как большинство телевизоров выглядят великолепно, если смотреть прямо, не все они выглядят так же хорошо, если смотреть под углом. Итак, если вы планируете проводить вечеринки Суперкубка или другие мероприятия, на которые люди будут смотреть со стороны, обязательно проверьте этот аспект. Антибликовые покрытия, а также тип используемых ЖК-дисплеев: IPS (плоскостное переключение), TN (скрученный нематик), VA (вертикальное выравнивание) и т. д. могут влиять на изображение при просмотре изображения, отличном от перпендикулярного.

Используйте источник света с частотой излучения меньшей, чем удельная частота излучения квантовой точки, и вы получите чистый цвет, напрямую связанный с размером квантовой точки. Слой из них может значительно увеличить остроту цвета телевизора.

Квантовые точки: Как отмечалось ранее, все больше и больше поставщиков используют квантовые точки для повышения четкости цветов. Квантовые точки — это крошечные переизлучатели, которые воспроизводят почти чистые цвета в строгой зависимости от их размера. Если вам нужен сверхточный цвет, вам нужны квантовые точки.

Подсветка: В ЖК-телевизорах со светодиодной подсветкой используются два основных типа подсветки: матричная и боковая. Как обсуждалось ранее, каждый элемент панели OLED (или micro-LED) имеет собственную подсветку .

Подсветка массива представляет собой просто сетку светодиодов, размещенных непосредственно за экраном. Это усовершенствованный тип того, что когда-то называлось прямой подсветкой. Краевое освещение, как вы, наверное, догадались, размещает источник света вокруг края дисплея. Фотоны, испускаемые источником, перенаправляются различными способами (туннели, световоды, отражающие материалы и др.) на фильтрующий и жидкокристаллический слои дисплея. Краевое освещение, как правило, относится к телевизорам начального уровня.

На этом изображении от Vizio показано, как матричная подсветка с локальным затемнением может уменьшить блики света в более темных областях.

Подсветка массива обеспечивает лучший черный цвет, чем боковая подсветка, хотя насколько лучше, зависит от ряда факторов, таких как качество ЖК-дисплеев (некоторые пропускают меньше света, чем другие), алгоритмы, используемые для затемнения зон (отдельные источники света или группы) и отображаемый материал. Подсветка массива также может обеспечить значительно большую яркость, чем краевое освещение, что удобно для HDR.

Mini-LED — это последняя разработка в области светодиодной/матричной подсветки. TCL первой выпустила эту технологию на рынок, но последние телевизоры Samsung также используют эту технологию. По сути, светодиоды намного меньше, их гораздо больше, и они расположены гораздо ближе к слоям фильтра и ЖК-дисплея, что уменьшает растекание и углубляет черный цвет, одновременно увеличивая яркость. Это не совсем OLED, но намного ближе, чем обычная матричная или боковая светодиодная подсветка.

При этом 100 000 единиц подсветки не означают 100 000 зон затемнения. Продавцы могут группировать их по своему усмотрению. Мы видели где-то от 600 зон (55-дюймовый Samsung QN90F) до нескольких тысяч в 8-й серии TCL.

Хоть краевое освещение и уходит в прошлое, у него есть одно преимущество. Как правило, он не страдает от странных артефактов, таких как блокировка (очевидные темные или светлые квадраты), муар и мерцание, которые может создавать фоновая подсветка.

Равномерность экрана: При очень ярких сценах более дешевые телевизоры будут страдать мутными областями либо из-за плохого антибликового покрытия, либо из-за неравномерной подсветки. Плохо спроектированные телевизоры могут отображать темные области, как правило, в углах, куда не попадает подсветка. Эти проблемы были смягчены за последние несколько лет, но их по-прежнему следует искать и избегать.

Движение и частота обновления: Производителям нравится комбинировать приемы, которые они используют для сглаживания движения, например мигание подсветки с фактической аппаратной частотой обновления (количество раз в секунду, которое может перерисовываться весь дисплей, обычно 60 или 120), чтобы придумать ориентировочные, но сбивающие с толку термины, такие как TruMotion, Clear Motion и так далее.

При прочих равных у вас будет в два раза больше перерисовок на экране с частотой 120 Гц, чем на экране с частотой 60 Гц, а движение почти всегда будет выглядеть более плавным при более высокой частоте обновления. Показательный пример: все лучшие ЖК-телевизоры со светодиодной подсветкой имеют аппаратную частоту обновления 120 Гц. Ищите 9Аппаратная частота обновления 0145. Или спросите; это может быть трудно найти.

Разрядность: Большинство современных телевизоров 10-битные (по 10 бит каждого цвета, т. е. Deep Color), что означает, что они способны отображать чуть более миллиарда цветов. Все еще доступны 8-битные (True Color) наборы, которые воспроизводят более 16 миллионов цветов. Звучит много, но вы все равно увидите полосы. Панель с 10-битным цветом практически устраняет эту проблему.

Порты и возможности подключения: В вашем телевизоре должно быть как минимум три или четыре порта HDMI для подключения проигрывателей дисков, медиастримеров и внешнего аудиоустройства (через ARC или, что еще лучше, eARC). Вы также можете подключить устаревшее композитное и компонентное видеооборудование с помощью адаптеров.

В наши дни HDMI 2.1 с его большей пропускной способностью, игровыми функциями, такими как переменная частота обновления, и поддержкой eARC, обеспечивающей несжатый объемный звук во всех форматах, — это то, что вам следует искать. Игровые консоли могут использовать режимы 120 Гц HDMI 2.1, поэтому для геймеров рекомендуется как минимум один порт, поддерживающий этот стандарт.

В качестве альтернативы, многие телевизоры по-прежнему предлагают оптические цифровые и RCA/аналоговые выходы для подключения старого аудиооборудования, хотя эти соединения не имеют пропускной способности, необходимой для аудио высокого разрешения, такого как Dolby TrueHD и DTS HD Master Audio. Если телевизор, который вы хотите, не предлагает устаревшие соединения, есть адаптеры HDMI-to-legacy за очень небольшие деньги.

Вам также понадобятся USB-порты, если вы хотите подключить клавиатуру или мышь или воспроизвести загруженный медиафайл с USB-накопителей. Коаксиальный кабель требуется для эфирной антенны, и вы найдете его на любом телевизоре со встроенным тюнером. Vizio пару лет делала «дисплеи», которые не имеют тюнеров, но компания добавила их обратно, когда перерезание шнура набрало обороты. Если вы покупаете подержанный телевизор, имейте в виду.

Обратите внимание на тип и количество портов. Это только одна из двух областей порта на телевизоре LG. Многие телевизоры предлагают порты ближе к боку, чтобы облегчить доступ.

Поскольку почти все телевизоры являются «умными» (используют подключение к Интернету для просмотра, потоковой передачи, игр и т. д.), вам необходимо подключение к сети. У большинства есть проводной Ethernet и Wi-Fi, но стоит проверить.

Bluetooth можно использовать для периферийных устройств и пультов дистанционного управления, но реализации различаются. Обратите внимание, что даже Bluetooth с малой задержкой имеет задержку в 40 миллисекунд, поэтому, хотя вы можете подключить Bluetooth-колонки и/или наушники, вы заметите промежуток времени между движениями губ и словами. HDMI ARC/eARC, оптический или аналоговый аудиовыход предпочтительнее для прослушивания вместе с видео.

Приложения и IQ: То, насколько «умным» будет ваш телевизор, во многом зависит от того, какую операционную систему он использует. Sony и некоторые модели Hisense используют Android TV; LG использует WebOS, хотя она также предлагает ОС Roku, чтобы конкурировать с бюджетным TCL; Samsung использует собственную проприетарную ОС. (Чтобы отдать должное, все эти операционные системы основаны на Linux.)

Большинство последних операционных систем для телевизоров поддерживают те или иные популярные цифровые помощники: Amazon Alexa, Google Assistant, Samsung Bixby и так далее. Если они не распознают речь изначально (через микрофон на пульте), вы обычно можете управлять ими с помощью интеллектуального динамика (Amazon Echo, Google Home и т. п.).

Количество и тип доступных приложений сильно различаются от одного Smart TV к другому, при этом некоторые предоставляют только самое необходимое для локального и сетевого воспроизведения и просмотра мультимедиа, а другие поддерживают крупнейшие потоковые сервисы (например, Netflix, Amazon Prime Video, YouTube TV и др.). Смарт-телевизоры на базе Android TV и Roku, как правило, имеют самые широкие экосистемы. Если вы ищете что-то особенное — например, HBO Max или Showtime — убедитесь, что оно есть.

По крайней мере, один сотрудник IDG считает, что встроенный справочник каналов от Sony является его главной достопримечательностью. Некоторым телевизорам не хватает этой простой, но очень удобной функции (у LG тоже есть сильное руководство). Путеводители по каналам особенно полезны для тех, кто перерезает шнуры и пользуется преимуществами эфирного телевизионного вещания.

Пульт дистанционного управления Smart TV и пользовательский интерфейс

Несмотря на то, что качество изображения является основным критерием совершения покупок, синергия и эффективность пульта дистанционного управления и пользовательского интерфейса (насколько быстро они доставят вас из пункта А в пункт Б) могут оказать большое влияние на насколько вам нравится ваш телевизор.

Все операционные системы привлекательны, но, поработав с ними без перерыва в течение последних нескольких лет, я могу честно сказать, что Roku получает мой голос как самый простой, за ним следуют LG WebOS, Android TV, а затем Samsung Smart Hub. . И я ставлю Roku на первое место, несмотря на то, что Roku не поддерживает аудиооборудование Bluetooth в пользу собственных проприетарных вещей — маркетинговое решение, которое я искренне презираю.

Пульт LG Magic Remote и интерфейс используют свободно движущийся курсор (розовый медиатор), поэтому вам не нужно переходить по спискам для выбора элементов. Это абсолютное удовольствие от использования.

Что касается самих пультов, LG Magic Remote является золотым стандартом, с почетным упоминанием пульта Roku. Мне нравится внешний вид пульта One Remote от Samsung и его умная качелька каналов и кнопок регулировки громкости, но слишком много общих функций вынесено на экранный интерфейс. Это требует гораздо больше кликов, чем другие.

Энергопотребление: Знаете те желтые наклейки на телевизорах, которые оценивают годовое энергопотребление? Если вы не настроите свой телевизор на режим ECO или что-то подобное (что вряд ли кто-то делает, потому что вы не получите наилучшего качества изображения), эта статистика — чистая фантазия. Обратите внимание, что телевизоры 4K UHD потребляют больше энергии, чем телевизоры 1080p, а телевизоры 8K UHD потребляют больше энергии, чем телевизоры 4K UHD, хотя и не настолько, как вы думаете.

Все остальное: Есть несколько других факторов, которые необходимо учитывать, начиная от коммутационных коробок ввода-вывода и заканчивая толщиной лицевой панели, подставкой и тем, на что она будет помещаться, а также тем, как телевизор выглядит установленным на стена. Но вы должны сначала купить имидж, а затем беспокоиться о прибамбасах.

Советы по тестированию качества телевизионного изображения

Несмотря на то, что я описал функции, которые следует искать в телевизоре, как я уже говорил ранее, качество изображения является самой важной частью уравнения, и что вы во многом судите глазами. Тем не менее, в наши дни есть несколько удобных и дешевых приложений для измерения цвета и яркости для смартфонов. Даже если они не на 100% точны, вы можете сравнить результаты с точечными различиями.

Вопросы, которые вы должны задать себе при оценке:

Насколько точен цвет? Красные оранжевые? Не слишком ли много желтого в зеленом?
Есть ли хороший контраст между светлым и темным рядом друг с другом?
Выделяются ли детали в темных областях?
Черный цвет черный или угольно-серый?
Насколько яркими являются самые яркие пятна?
Имеются ли полосы при тонких переходах цветов, например при съемке неба?
Есть ли блики от подсветки в темных областях?
Блюминг вокруг ярких объектов на темном фоне? (Некоторые из них являются нормальными и создаются жидкостью в ваших глазах)
Движущиеся сцены дергаются? (Дрожание)
При панорамировании или перемещении детализированные области мерцают или создают уродливые узоры? (Шиммер, муар)
На белом экране есть мутные участки?

Мне жаль это говорить, но даже у самых лучших телевизоров будут проблемы — просто их меньше и они менее серьезные. Самая близкая к идеальной обработке, которую я видел, была получена благодаря смарт-телевизору Samsung Q900 8K UHD. Как я уже сказал, наличие всех этих дополнительных пикселей и субпикселей, с которыми можно поиграться, очевидно, помогает.

Опять же, вы также оцените аппаратную частоту обновления 120 Гц, если можете себе это позволить, а также более быстрый процессор. Поставщики не любят обсуждать детали процессора, хотя чем он лучше, тем привлекательнее или выше будет имя. Можно смело предположить, что чем дороже телевизор данного производителя, тем качественнее будет обработка изображения.

Одна из проблем, с которой вы столкнетесь при совершении покупок (если вы не просто смотрите онлайн-обзоры и мнения), заключается в том, что большинство демонстраций по телевизору, которые вы увидите, предназначены для того, чтобы этот конкретный телевизор выглядел хорошо. Или, по крайней мере, не выглядеть плохо. Чтобы точно оценить возможности телевизора, вы можете принести свой собственный материал на USB-накопителе. (Это то, что я делаю.) Что это за материал?

Для вашего удобства мы разместили несколько экранов для загрузки ниже (щелкните правой кнопкой мыши по каждому прямоугольнику и сохраните его как картинку).

Используйте чистый красный, зеленый и синий цвета для проверки точности цветопередачи.

Красные не должны казаться оранжевыми или розоватыми.

Ищите слишком много желтого в зелени.

Светодиодная подсветка

сильно смещена в сторону синего диапазона спектра, поэтому большинство телевизоров хорошо справятся с этим тестом. Это изображение не должно быть окрашено в зеленый цвет.

Синие почти всегда довольно точны, но ищите зеленые со слишком большим количеством желтого и красные, которые скорее оранжевые, чем чисто красные. Черный с темно-серым прямоугольником покажет утечку света. (Серый цвет не дает телевизору полностью отключить подсветку.)

Темно-серый прямоугольник в центре этого черного изображения должен заставлять телевизор включать подсветку, чтобы вы могли обнаружить утечку света.

Белое изображение ниже (оно там, кликните правой кнопкой мыши) позволяет искать неровности покрытия и темные пятна там, где покрытие подсветки пятнистое. Вы чаще всего увидите это в углах.

Используйте это сплошное белое изображение для поиска облачности или темных областей в углах. Вы увидите некоторые из них почти на всех ЖК-телевизорах со светодиодной подсветкой, но они должны быть минимальными.

Вы можете поискать в Интернете демонстрационные версии 4K UHD HDR и, найдя подходящие, загрузить их на USB-накопитель. Демонстрации контрастности от Sony особенно полезны для тестирования черного цвета и подсветки. Кроме того, очень подробные сцены, такие как городские пейзажи, мелкие узоры и лесные сцены, удобны для обнаружения мерцания и муара. Быстрое панорамирование крупных паттернов и автомобильных погонь может помочь обнаружить рывки в движении.

YouTube также является хорошим источником контента HDR, 4K UHD и даже 8K UHD для тестирования телевизоров. Часто это сильно сжато, но в целом показательно. Есть даже «счетчики зон» для подсчета количества зон в подсветке массива. Посмотрите, как маленький белый блок движется по краю черного экрана, и каждый раз, когда он тускнеет (или становится ярче — на ваш выбор), он перемещается по новой зоне.

Если вы действительно хотите отправиться в город, вы можете купить тестовый диск Spears & Munsil, хотя, очевидно, для этого потребуется проигрыватель дисков Ultra HD Blu-ray.

Чтобы еще глубже погрузиться в телевизионную терминологию, не пропустите нашу серию из четырех частей: Телевизионные технические термины демистифицируют .

Лучший телевизор на 2022 год: OLED, QLED, LED и 4K для любого размера и бюджета

Предложения на ТВ в Черную пятницу и Киберпонедельник уже здесь, поэтому, если вы ищете новый телевизор, сейчас самое время сэкономить. Цены на телевизоры цикличны, и каждый год лучшие предложения на ТВ начинают заключаться осенью и зимой, когда магазины снижают цены, а производители телевизоров соревнуются за ваш доллар. Но какие телевизоры на самом деле хороши? Наш список, в котором представлены телевизоры, которые мы рассмотрели рядом, разработан, чтобы помочь вам найти лучший телевизор для вас, от высококачественных моделей OLED и QLED до бюджетных ЖК-телевизоров и всего, что между ними.

Дэвид Кацмайер/CNET

LG OLED C2

Лучший высококачественный телевизор за свои деньги

C2 представляет собой вершину качества изображения по цене, которая, по общему признанию, высока, но не слишком сумасшедшая. Он превосходит любой не-OLED-телевизор в этом списке, включая представленный ниже Samsung QN90B, благодаря идеальному уровню черного, непревзойденной контрастности и превосходному просмотру под разными углами. Он также обладает превосходными игровыми функциями, что делает его идеальным дополнением к Xbox Series X или S, PlayStation 5 или обоим. C2 также выпускается в разных размерах, хотя более крупные модели стоят дорого.

Улучшения по сравнению с прошлогодним C1 включают в себя конструкцию из углеродного волокна, которая на 47% легче — 65-дюймовая версия, которую мы рассмотрели, весит всего 37 фунтов с подставкой по сравнению с 72 фунтами для 65-дюймового C1 — а также некоторые дополнительные настройки игрового режима и новая функция «всегда готов».

Цены, указанные ниже, относятся к размеру 65 дюймов.

Прочтите наш обзор OLED-телевизоров серии LG C2.

1697 долларов США в Crutchfield

1649 долларов США в Walmart

1697 долларов США в Amazon

Вы получаете уведомления о ценах на LG OLED C2

Бобби Оливер/CNET

Samsung QN90B

Лучший высококачественный телевизор, кроме OLED

Ищете высококачественный телевизор с превосходным качеством изображения, но не хотите OLED? Samsung QN90B — ваш лучший выбор. В этом телевизоре используется технология QLED TV, дополненная мини-светодиодами для более яркого изображения, чем у любого OLED-телевизора. Эффектный контраст OLED-дисплеев по-прежнему выигрывал в наших параллельных тестах, но QN9Экран 0B QLED стал ближе, чем когда-либо.

Цены, указанные ниже, относятся к размеру 65 дюймов.

Прочитайте наш обзор Samsung QN90B.

Вы получаете уведомления о ценах на Samsung QN90B

Другие телевизоры, которые мы тестировали

Серия Sony KD-X80K. телевизор начального уровня в линейке 2022 года, X80K, не попал в список. Он стоит примерно столько же, сколько телевизоры TCL 6-Series и Samsung Q60, и имеет худшее изображение, чем оба, с более светлым уровнем черного и контрастностью. Это определенно неплохой телевизор, и нам понравилась его система Google Smart TV, точность цветопередачи и возможности подключения, но вы определенно можете сделать лучше за эти деньги. Прочтите наш обзор серии Sony KD-X80K.

Серия Toshiba Amazon Fire TV C350: один из многих Fire TV, доступных для продажи, типичный для этой породы: так себе качество изображения и система Smart TV, которая отстает от Roku и Google TV. Если вы большой поклонник голоса Alexa или видите этот телевизор по очень низкой цене, это может быть полезно, но в остальном выбирайте TCL 4-Series. Прочтите наш обзор серии Toshiba Amazon Fire TV C350.

Серия LG OLED G1: G1 в целом отличный телевизор, но по сравнению с C1 и C2 мы не думаем, что он стоит дополнительных денег. Качество изображения в основном такое же, как у этих двух моделей, поэтому в конечном итоге вы просто переплачиваете за ультратонкий, обнимающий стену дизайн «галереи». С другой стороны, если эта разница в цене достаточно мала — иногда, например, G1 будет стоить всего на 100 долларов больше, чем C1, — это может быть выгодно для вас. Обратите внимание, что преемник этого телевизора, LG G2 2022 года, обещает более яркое изображение, но мы еще не проверяли его, поэтому не можем сказать наверняка. Прочтите наш обзор серии LG OLED G1.

Как CNET тестирует телевизоры?

Наши телеобзоры проходят строгий и непредвзятый процесс оценки, отточенный в течение почти двух десятилетий телевизионных обзоров. В нашей основной тестовой телевизионной лаборатории есть специализированное оборудование для измерения света и цвета, в том числе спектрорадиометр Konica Minolta CS-2000, генератор сигналов Murideo Sig-G 4K HDR и матрица распределения AVPro Connect 8×8 4K HDR. Мы используем программное обеспечение Portrait Displays CalMan Ultimate для оценки каждого телевизора, который мы рассматриваем. В каждом обзоре CNET TV три или более одинаковых телевизора сравниваются бок о бок в различных условиях освещения, воспроизводя разные медиафайлы, включая фильмы, телешоу и игры, в различных категориях тестов, от цветопередачи до обработки видео, игр и HDR. В наших обзорах также учитываются дизайн, функции, производительность Smart TV, вход HDMI, совместимость с играми и другие факторы.

Подробнее: Как мы тестируем телевизоры

Часто задаваемые вопросы о телевизорах

Ниже мы опубликуем ответы на часто задаваемые вопросы о телевизорах. Если у вас есть другие, не стесняйтесь обращаться к Твиттеру (@dkatzmaier) или щелкнув значок маленького конверта на странице моего профиля CNET. Это позволит вам отправить сообщение прямо в мой почтовый ящик.

Сколько я должен потратить на телевизор?

Цены сильно различаются в зависимости от размера и характеристик: от менее 100 долларов США за базовые 24-дюймовые телевизоры до более 2000 долларов США за большие модели OLED. Однако телевизоры служат долго, поэтому мы думаем, что стоит потратить немного больше, чем минимум, чтобы получить больший экран, лучшее качество изображения или лучшие функции. Имея это в виду, вот примерные цены, по которым вы получите очень хороший телевизор в 2022 году.0003

55 дюймов: 700 долларов
66 дюймов: 1000 долларов
75 дюймов: 1300 долларов

Вы можете заплатить (намного) больше или меньше. Дело в том, что почти любой телевизор будет воспроизводить изображение, достаточно достойное, чтобы удовлетворить большинство зрителей. Большинство жалоб, которые вы читаете в отзывах пользователей, касаются не качества изображения. Вместо этого они касаются простоты использования, смарт-меню телевизора или звука (или сломанного телевизора).

Телевизор какого размера мне купить?

По нашему мнению, чем больше, тем лучше, и ваши деньги лучше потратить на большие размеры экрана, а не на незначительное улучшение качества изображения. Ответ также зависит от размера комнаты и расстояния между сидячими местами: если у вас большая комната и вы сидите дальше, вам понадобится телевизор побольше.

Что лучше, OLED или LED?

В наших обзорах OLED-телевизоры, в которых используется технология органических светодиодов, всегда имели лучшее качество изображения, чем LED-телевизоры, которые в основном представляют собой ЖК-телевизоры со светодиодной подсветкой. Основная причина заключается в том, что OLED-телевизоры могут воспроизводить совершенно темный оттенок черного без паразитной подсветки цветов, что приводит к лучшему контрасту и резкости.
