Технические характеристики токарного станка ТВ 320, схемы

Технические характеристики и возможности оборудования

По мнению специалистов, ТВ 320 отлично справляется с точностью и скоростью обработки заготовок, имеет большие технологические возможности. По точности его относят к классу «Н».

Базовые технические показатели

Параметры станка четко определены в его паспорте. Основные из них:

Мощность основного двигателя – 2,8 кВт;
Мощность охладительной помпы – 0,125 кВт;
Шпиндель с 18 скоростями вращения;
Пределы скорости шпинделя – от 36 до 2000 об/мин;
16 продольных и 16 поперечных подач;
Шпиндельное отверстие диаметром 26 мм;
Максимальная толщина заготовки – 25 мм;
Обработка болванок длиной до 50 см;
При заточке над станиной лимит диаметра – 32 см, над суппортом – 17 см;

Габаритные размеры станка составляют 1800*950*1250. Весит агрегат около 900 кг.

Возможности ТВ 320

Этот высокоточный винторезный станок разработан для проведения целого ряда сложных операций:

Выточка (изнутри и снаружи)
Нарезание различных резьб
Конусообразная обработка
Подрезка торцов
Сверление

И это далеко не полный список, позволяющий полноправно назвать аппарат универсальным. Скоростной режим выточки позволяет минимизировать временные затраты.

Вдобавок, ТВ 320 снабдили удобным механизмом комбинированной работы. Менять режимы можно «на ходу». Еще одна практичная функция – возможность крепить резцы в передний или задний держатель на суппорте. Более того, их можно фиксировать в одно и то же время, а резцовая головка будет подвижной.

Устройство

Станина.

Фото 1: станина.

К станку весом в 900 кг, на котором проводится высокоточная обработка металлических деталей, предъявляются обоснованные требования к устойчивости как залогу безопасной работы. С этой точки зрения, к чугунной станине коробчатой формы ТВ 320 ни один потребитель претензий не выдвигал. Жесткость станины внутри дополнительно усилена мощными диагональными ребрами. Держат ее пара чугунных стоек. Вверху — четыре направляющие: три из них — призматические, а последняя — плоская. Рассмотрим главные узлы.

Передняя (шпиндельная) бабка.

Фото 2: передняя бабка.

Цельнолитая из чугуна.

Шпиндель — это шейка конусной формы на пустой трубе. В его передней опоре находится подшипник скольжения, а сзади — другой подшипник — высокоточный радиально-упорный. И есть еще третий — упорный подшипник. Переключатель скоростей расположен впереди шпиндельной бабки, а сзади нее поместили узловую коробку подач. Есть два рабочих направления. Изменение направления (прямое — обратное и наоборот) не влияет на установленную величину вращения и осуществляется механизмом слева в передней бабке, работу подшипников которой регулируют специальные гайки.

Токари считают шпиндель технически удовлетворительным узлом.

Суппорт.

Фото 3: суппорт.

Суппорт — место фиксации режущего механизма, каретку которого после крепления можно перемещать продольно и поперечно.

Продольное перемещение бывает механическим или ручным. Внутренние два паза в форме буквы Т предусмотрены для установки дополнительного резца. Поперечное перемещение выполняют резцовые салазки, а его величину регулируют двумя упорами: шариковый и поперечный. Первый облегчает проверку показателей, а второй — обработку серии деталей.

Фартук.

Фото 4: фартук.

Находится впереди. Приспособление, исключающее угрозу поломки при неожиданном одновременном включении ходовых винта и валика, помещено в суппорт. Маточная гайка включается только, когда переключающая рукоятка находится посередине.

Перегрузки в фартуке вызывают автоматическое отключение: вводится в действие «падающий червяк».

Коробка скоростей.

Фото 5: коробка скоростей

Благодаря этому конструктивному механизму (три вала и два блока шестерен) вращается шпиндельный узел (девять скоростей). Можно отрегулировать натяжение ремней, которые передают вращение, за счет перемещения корпуса коробки по предусмотренным пазам.

Ослабив фиксирующие болты, можно переместить коробку.

Зазоры подшипников, размещенных в опорах валов коробки, регулируют винты и гайки. Так валы легче переносят нагрузки (осевые, радиальные).

Стандартная комплектация оборудования предназначена наносить метрическую резьбу. А дополнительные шестерни — другую резьбу. Подобрать нужную можно, воспользовавшись инструкцией. Для этого понадобится таблица на крышке гитары.

Задняя бабка

Единственный способ ее продольного перемещения — вручную. Бывает нужно при обработке длинной заготовки, правый край которой таким образом можно поддержать и закрепить режущий инструмент эксцентриковым механизмом.

Поперечно перемещая бабку, обрабатывают конусные поверхности. А продольное перемещение обеспечивается винтом, соединенным с гайкой, который вращается маховиком. Перемещающуюся внутри бабки пинолю, фиксируют два зажимных сухаря, соединенных с управляющей рукояткой.

Если понадобится ремонтировать заднюю бабку самостоятельно, стоит предварительно посмотреть видео:

Дополнительные приспособления.

Что и как можно установить, стоит посмотреть на видео:

Конструктивные особенности станка

ТВ 320 изготовлен по классической схеме токарного винторезного аппарата. Однако есть в нем ряд серьезных конструктивных отличий от аналогов.

Стальные панельные радиаторы были изобретены в конце прошлого века. Этому способствовали новые разработки в технологии производства стальных листов, сварки, покраски. Потребители желали получить радиатор с более высокими характеристиками, нежели «чугунина». Стальные радиаторы начали отвоевывать свою нишу в сегменте отопительного оборудования.

Во-первых, это уже упомянутые выше система скоростной заточки и изменение подач без прерывания работы. Также к особенностям строения этой высокоточной машины относятся:

Установка одновременно двух резцов с изменением положения;
Крепление на планшайбу патронов толщиной 120 и 150 мм;
Наличие подшипников скольжения, ограничивающих трение;
Автономная система подачи масла;

Кинематическая и электрическая схемы

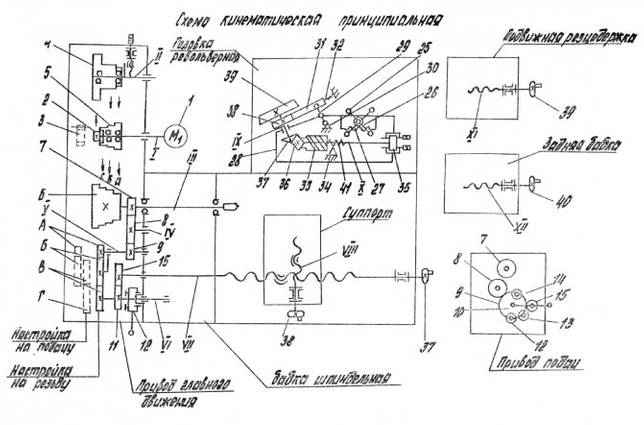

Подробная кинематическая схема станка ТВ 320 представлена ниже.

А теперь рассмотрим, как в агрегате устроена электрика.

Электрическая схема:

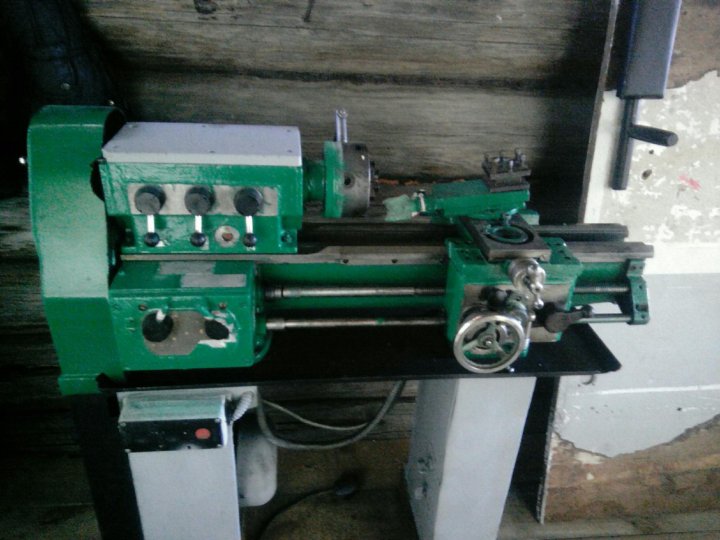

Друзья хочу поделится своей историей покупки токарного станка ТВ-16.

Занимаясь авиамоделизмом в домашних условиях сталкиваешься с острой нехваткой инструментов и даже специальных станков. И если в вашем городе есть клубы, кружки где можно договориться и поработать за станком то в моем случае таких возможностей не было. Я искал возможности, находил людей которые с трудом соглашались сделать обычные диффузоры за не большую оплаты. Но как правило получалось не то, то что я хотел. Либо большая погрешность либо дорого запрашивал.

Мое терпение лопнуло когда я решил строить большую модель. И хотел ее сделать как Зиновкин Олег свой Stuntress с разборными консолями крыльев. Сделав простой чертеж я обратился к «токарю» который согласился сделать. Когда пару деталей были готовы я их осмотрел. Настроение мое было испорчено, мало того что за работу он затребовал солидную сумму по местным меркам, так еще и деталь оказалась сделана не точно, с большими погрешностями((( На мой вопрос нельзя было сделать качественней, он ответил. Что мучился много, дюралевая заготовка отжималась постоянно. И тут бухххх… «неужели токарь не знает своего дела». Я забрал, что было сделано и ушел.

В интернете узнал, что для подобных работ существует приспособление под названием люнет. К тому моменту я уже откладывал средства для приобретения токарного станка но теперь задался темой поиска. Живу я в Душанбе, тут такого добра не так уж и много. Стал отслеживать виртуальные местные барахолки а так же ходить по реальным. Кинул клич среди знакомых. У одного знакомого по имени Рахим был токарный станок ТВ-16, но когда я решил себе купить он решил не продавать, так как запустил на нем мотор и станок стал крутится))). То, что станок заработал меня еще больше раззадорило. Ко всему прочему такой станок я мог бы поставить в квартире.

Удача, на одном местном сайте выставили объявление о продаже станка ТВ-16 «школьник». Цена 300$ поехал смотреть. К сожалению оказалось что станок полностью разобранный, к тому же в разобранном состоянии перемещался и долго лежал в разных местах. Стола и двигателя а так же части запчастей не было. Продавец снизить цену не согласился, а за такую цену брать не комплектный станок большой риск, у нас запчастей ведь не найти. Решил не брать.

Потом попадались ТВ-6 и ТВ-4 но в других городах, в моей квартире вряд ли родные бы одобрили такое.

В конце лета 2022 года когда мы с семьей ездили в Россию, кто то выложил на сайте станок ТВ-16, вроде комплектный и продавец просит 350$. Что делать?! Связался со знакомыми которые купили и оставили станок у себя до моего приезда.

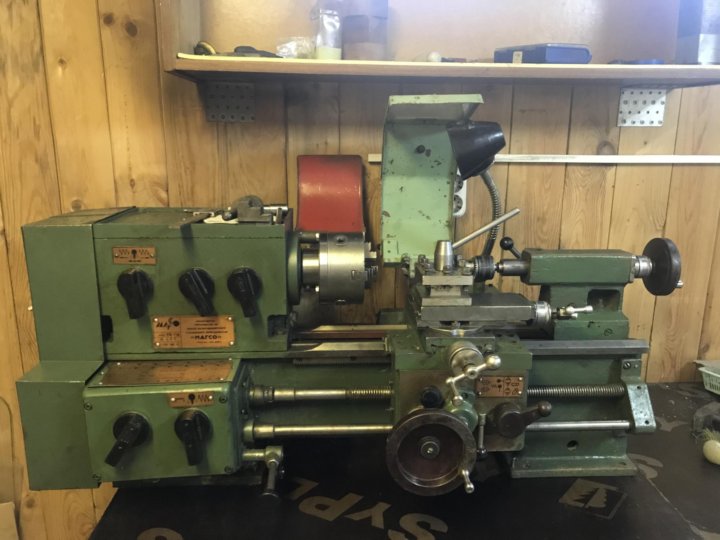

Когда я увидел в живую станок счастью моему не было предела, все было вроде на местах но нужно много труда вложить в него. Первое что выяснилось патрон на 165 мм, да подобного станка явно перебор. После тщательного осмотра стало понятно, станок готовили к продаже. Шкив на двигателе выточили от балды, патрон и план шайба с другого станка, мотор весь ржавый скорее всего от водяного насоса.

Начитавшись форумов я понял, станину нужно хоть немного шабрить . Со стороны задней бабки на станине были следы от ударов. На самой задней бабке следы ударов. Металл деформировался и требовалось его ремонтировать.

Инструкция к эксплуатации

ТВ 320 токари характеризуют, как весьма надежный аппарат. Тем не менее, некорректная эксплуатация может привести к сбоям и даже поломке любого оборудования.

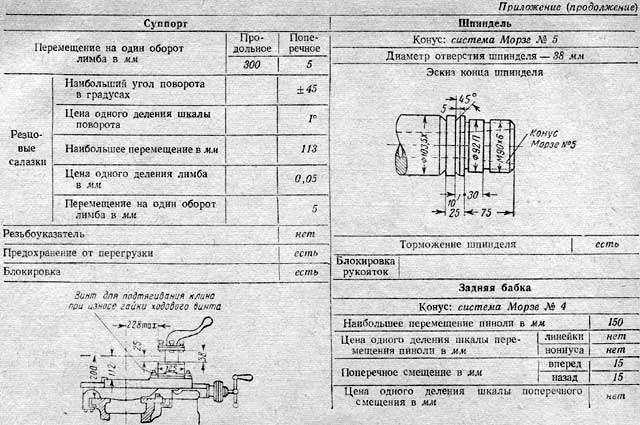

Перед тем, как приступить к работе, обязательно изучите паспорт станка! В сопроводительной документации есть полная информация относительно:

Назначения агрегата.
Технических параметров.
Величин нарезаемых резьб по видам.

Там же имеются подробные схемы всех узлов и механизмов управления.

Применение оборудования

Станок по металлу пригоден для нанесения как внутренней, так и внешней резьбы с любым шагом, выполнения фрезерной обработки, расточки и разрезки металлических изделий. К основным его функциям можно отнести:

сверление;
заточка резцов;
торцовка;
обточка.

Также токарный аппарат может выполнить множество функций, не связанных с резаньем, а описание всех возможностей вряд ли поместиться в одну статью. Однако подробнее ознакомиться с возможностями можно, почитав руководство по эксплуатации. Следует отметить, что этой модели присвоен класс точности «Н», что говорит о повышенном качестве готовой продукции. Но создание деталей всегда сопровождается определёнными рисками, и чтобы обезопасить себя, рекомендуется ознакомиться с правилами работы.

Токарный станок ТВ: 4, 16, 7

В повседневной жизни часто возникает необходимость отремонтировать или изготовить заново какую-либо деталь. Почти вся бытовая техника сегодня — китайского производства, да к тому же большинство составных частей из экономии делают пластмассовыми. Ломаются они часто, а запчасти, как правило, не продаются. В таких случаях приходится искать где-то токаря или фрезеровщика и платить немалые деньги. Многие, чтобы избежать этого, стремятся обзавестись собственной станочной мастерской. Начать лучше с приобретения небольшого токарного станка. Неплохим кандидатом является советский ТВ-6.

Сведения о производителе учебного токарно-винторезного станка ТВ-6

Производитель токарно-винторезного станка модели ТВ-6 — Ростовский завод малогабаритного станочного оборудования МАГСО, основанный в 1956 году.

Завод МАГСО входит в Финансово-промышленную группу КомТех, которая на рынке станочного оборудования существует уже несколько лет и имеет приоритет по выпуску малогабаритных металлорежущих станков токарных, фрезерных, вибрационных, заточных, сверлильных, которыми комплектуются школы, профтехучилища, колледжи, институты, ремонтно-монтажные организации всех регионов России.

Станки, выпускаемые Ростовским заводом малогабаритного станочного оборудования МАГСО

НС-16 — станок сверлильный настольный Ø 16
НГФ-110Ш3 — станок фрезерный небольшой мощности 0,6кВт, размер стола 100х400 мм
НГФ-110Ш4 — станок фрезерный небольшой мощности 0,75кВт, размер стола 100х400 мм
СНВШ — станок сверлильный настольный Ø 16
СНВШ-2 — станок сверлильный настольный Ø 16
ТВ-4
— станок токарно-винторезный учебный Ø 200, РМЦ 350 мм
ТВ-6
— станок токарно-винторезный учебный Ø 200, РМЦ 350 мм
ТВ-6М
— станок токарно-винторезный учебный Ø 200, РМЦ 350 мм Дубно
ТВ-7
— станок токарно-винторезный учебный Ø 220, РМЦ 330 мм
ТВ-7М — станок токарно-винторезный учебный Ø 220 мм, РМЦ 275 мм
ТВ-9 — станок токарно-винторезный учебный Ø 220 мм, РМЦ 525 мм
ТВ-11 — станок токарно-винторезный учебный с частотным преобразователем Ø 240, РМЦ 750 мм

Это интересно: Кромкогиб ручной своими руками: чертежи, разновидности станка

Суппорт

Установка резцов в токарном станке по металлу ТВ-6 осуществляется благодаря суппорту. Благодаря наличию 4 салазок (кареток) резцы двигаются:

По направляющим в осевом направлении.

В направлении, перпендикулярном движению первой каретки.

В осевом направлении по направляющим третьей салазки.

Каретки установлены последовательно, то есть друг на друге. Деталь закрепляется на четвертой каретке с помощью специального механизма. При повороте рукоятки механизм отжимается, и его положение закрепляется штифтом.

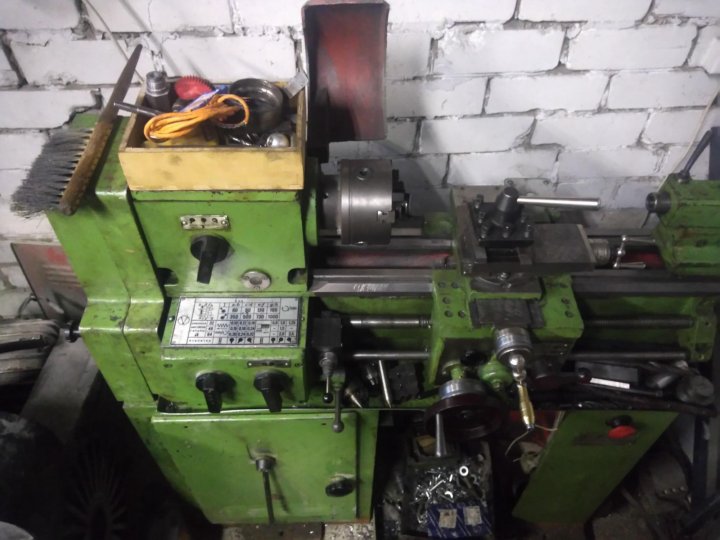

Элементы конструкции станка

Токарно-винторезный станок ТВ-6 имеет несколько главных узлов:

Электрическое оборудование состоит из трёхфазного асинхронного двигателя, электрощита, кнопочного моста управления, пакетных выключателей сети и освещения, предохранителя, трансформатора.
Коробка передач приводится в действие через гитару. На её передней стороне находится рукоять для установки параметра резьбы. С помощью второй рукояти запускаются винт и ходовой валик. Включаться одновременно они не могут благодаря установленной системе безопасности.
Суппорт, состоящий из четырех кареток, отвечает за установку и передвижение резцов. Первая каретка движется в осевом направлении, вторая расположена на первой и движется перпендикулярно, третья (поворотная) расположена на второй каретке, четвёртая имеет приспособление для крепления резцов и движется по осевой направляющей третьей каретки.
Защитный экран прозрачный, установлен на суппорте для защиты токаря от летящих во время обработки деталей стружек.
Передняя и задняя тумбы — П-образные. На передней расположена реверсивная кнопка включателя электродвигателя. На задней установлен щиток с электрооборудованием.
Передняя бабка — шестиступенчатая коробка скоростей, которая одновременно поддерживает и вращает обрабатываемую болванку. Расположена горизонтально, имеет один радиальный и два упорных подшипника.
Задняя бабка поддерживает заднюю часть болванки и этим предотвращает радиальное биение, а также нужна при обработке отверстий сверлом. Передвигается по направляющим, имеет внутри корпуса пиноль, в отверстия которой вставляются резцы и свёрла.
Гитара (передаточный механизм) — это устройство, состоящее из кронштейна с установленными на нём зубчатыми колёсами. Её функция — передавать элемент вращения к коробке передач от главного вала.
Станина, имеющая коробочную конструкцию, служит для соединения и поддержки всех конструктивных узлов станка в заданном положении. Её несущие элементы — две тумбы, а в передней части закреплена рейка с ходовым винтом.
Фартук осуществляет осевую подачу механическим способом резцедержателя от валика и ходового винта и его ручную осевую подачу. Имеется система безопасности, предотвращающая одновременный запуск маточной гайки и механической подачи.
Корыто, расположенное в верхней части коробки передач, предназначено для заливки масла, смазывающего её механизм.
Защитный кожух предохраняет от подвижных механизмов.

Основные компоненты станка

ТВ-6 имеет классическую компоновку: закрепленный на станине неподвижный шпиндельный узел и подвижный держатель (суппорт) резцовой головки. Имеется поддерживающая (задняя) бабка. Чтобы учащимся пригодились в будущем практические занятия, конструкция учебного прототипа содержит все узлы настоящего станка с их привычными названиями. Вот так выглядит рассматриваемый станок (Фото 1).

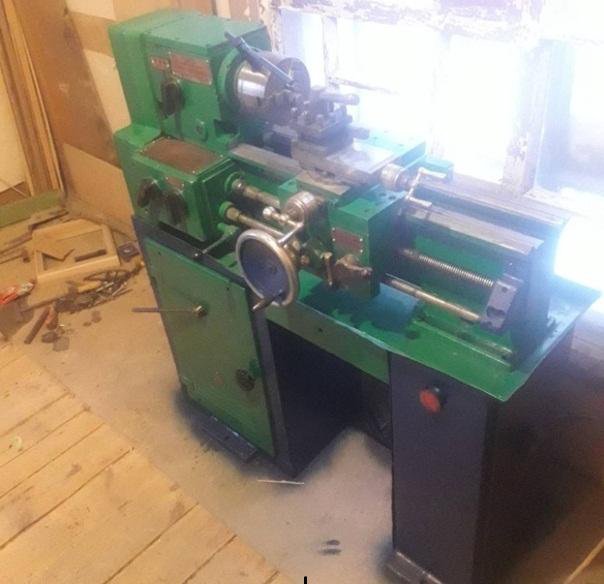

фото1

Станина

Вместе с двумя подставками (тумбами) образует несущее основание для установки всех узлов. У токарных станков основание имеет портальную компоновку (напоминает букву П). Сама станина изготавливается из чугуна.

На ней неподвижно закрепляются: передняя бабка (ПБ), передаточный механизм (гитара), коробка подач (КП), а также ходовой вал, винт и зубчатая рейка. Сверху имеются 2 пары направляющих (по одной призматической и одной плоской в паре). Они служат для перемещения суппортного узла и задней бабки. Внутри левой тумбы устанавливается приводной двигатель, правой — пусковая электроаппаратура.

Передняя бабка

Откуда, кстати, это название? В общем случае оно обозначает узел для опоры или поддержки какого-то элемента. Если речь идет о ПБ токарного станка, то она служит в первую очередь опорой для шпиндельного узла. Коробка скоростей (КС) иногда является независимым узлом, иногда входит в состав ПБ.

В станках классической компоновки, к которым относится и ТВ-6, КС составляет с ПБ одно целое. Шпиндель ТВ-6 имеет переднюю опору, состоящую из двух радиально-упорных подшипников, установленных спиной друг к другу. С помощью регулировочной гайки можно регулировать натяг в подшипниках, когда появится заметная осевая игра шпинделя. Задняя опора — нерегулируемая, и состоит из одного радиального шарикоподшипника.

КС включает в себя 4 вала (включая шпиндельный), несколько стационарных шестерен и 3 подвижных: одиночная, двух- и трехвенцовая. Левой рукояткой переключают направление подачи или шага резьбы. Двумя другими включают нужную скорость вращения.

Передняя часть шпинделя имеет цилиндрическое посадочное место для зажимного патрона, который крепится с помощью резьбового соединения. Для зажима заготовок большого диаметра используют обратные кулачки.

Юстировку передней бабки производят 2-мя регулировочными винтами, добиваясь при этом параллельности оси шпинделя направляющим станины.

Гитара

Этот узел служит для привода коробки подач. Вращение передается через две зубчатых передачи и одну паразитную шестерню. Паразитка нужна при использовании сменных шестерен, которых здесь, к сожалению, нет. Если подобрать или изготовить дополнительные шестерни, вместо 3-х можно получить 5 или 6 шагов нарезаемой резьбы. Пока же передаточное отношение гитары составляет 1:4.

Коробка подач

Ее назначение состоит в передаче вращающего момента на приводные вал или винт, чтобы обеспечить движение суппорта с различной подачей или шагом. Внутреннее устройство КП аналогично коробке скоростей: набор зубчатых колес, передвижной трехвенцовый блок и сцепная муфта. Управляют КП с помощью 2-х переключателей: левым устанавливают нужный параметр, правым — включают необходимый вал.

Фартук

Называется так, потому что напоминает одноименный кухонный атрибут (подвешивается к продольному суппорту). Служит для преобразования вращения одного из 2-х валов в линейное движение суппорта. Внутри находятся 2 передачи (червячная и зубчатая). Когда вращается ходовой вал, червячная пара работает вхолостую.

Чтобы включить подачу, сначала соединяют ведущую шестерню с зубчатой рейкой. После этого левой рукояткой фартука включают кулачковую муфту, в результате червячное колесо станет вращаться вместе с реечной шестерней, и суппорт получит продольное перемещение.

Для нарезания резьбы включают ходовой винт, выводят из зацепления с рейкой ведущую шестерню и правой рукояткой включают маточную гайку, связанную с суппортом. Последняя обхватит резьбу винта, и суппорт придет в движение. Рукоятки имеют блокировку, поэтому включить одновременно резьбу и подачу невозможно.

Суппорт

Так называют узел, на котором закрепляют режущие инструменты. На классических токарных станках он подвижный, имеет 2 взаимно перпендикулярные перемещения: вдоль и поперек оси вращения заготовки. В связи с этим состоит из 2-х элементов: нижнего продольного суппорта и верхнего поперечного.

Продольный перемещается по одной призматической и одной плоской направляющей. Призматическая, как более мощная, расположена спереди, поскольку на нее приходится основное усилие от силы резания. У поперечного суппорта направляющие выполнены в форме ласточкиного хвоста. На ТВ-6 автоматическая подача поперечной каретки отсутствует.

Наконец, сверху имеются еще одни салазки — поворотные, тоже с ласточкиным хвостом. С их помощью обтачивают конические поверхности. На поворотной каретке установлен 4-х позиционный резцедержатель. Высота устанавливаемого резца (от вершины до опорной поверхности) — 12 мм.

Задняя бабка

Служит для поддержки длинных заготовок при наружном обтачивании. Для этого в коническое отверстие пиноли устанавливают вращающийся или неподвижный центр. Последний, благодаря отсутствию подшипников, дает более высокую точность обработки. Если при обтачивании в центрах станок дает конусность, следует выставить заднюю бабку с помощью регулировочного винта, ослабив перед этим крепление ее к направляющим станины.

Электрооборудование

3-х фазный электродвигатель подключается к сети переменного тока напряжением 380 В с помощью главного выключателя. Плавкие предохранители защищают обмотки статора от перегрузки. Лампа местного освещения запитана от понижающего трансформатора на 36 В. Двигатель включается с помощью реверсивной кнопочной станции, и магнитных пускателей, находящихся в электрощите внутри правой тумбы. Электросхема станка показана на рисунке 1. Большинство владельцев переделывают электросхему на 220 В.

Смазка

Узлы, требующие смазки и способ ее выполнения:

Шестерни передней бабки и коробки подач (картерная смазка). Перед заливкой масла необходимо снять верхнюю крышку. Контроль уровня масла — с помощью стеклянных маслоуказателей. Слив масла производится через сливные пробки.
Механизмы фартука смазывают через смазочные отверстия на каретке продольного суппорта.
Пиноль задней бабки, направляющие станины и суппортов, ходовой вал и винт — методом полива из масленки.

Применяемое масло — Индустриальное-30А.

Назначение и область применения

Основное назначение металлорежущего станка ТВ-6 содержится в закреплении теоретических знаний на практике.

Он входит в число тренировочных производственных машин, на котором производится обучение азам токарного дела.

На нем выполняются рабочие операции:

сверление просветов в предметах заданных размеров, из которых путем изменения форм, размера изготавливается деталь;
обрезка торцов деталей;
отрезание некой части с целью придания детали нужной формы;
спиральная винтовая нарезка;
обработка резцом внутренней либо внешней поверхности деталей, имеющих форму цилиндра либо конуса.

Приспособление успешно используется в мастерских средних школах, профессионально-технических училищах, колледжах, в цехах малых производственных и занимающихся ремонтом предприятий.

Технические характеристики станка

Тот момент, что токарный станок ТВ-6 разрабатывался для обучения, определяет весьма скромные параметры. При применении рассматриваемого оборудования можно проводить нижеприведенные операции:

Сверление отверстий.
Подрезку торцов.
Нарезание метрической резьбы.
Расточку и проточку деталей, которые имеют цилиндрическую форму или коническую поверхность.
Отрезка части заготовки.

Распространенный станок токарный ТВ-6, технические характеристики которого не позволяют работать с закаленной сталью, может применяться для обработки металлов, при резании которых не образуется летучих соединений или пыли. Характеризуется ТВ-6 следующими характеристиками:

Максимальный диаметр заготовки составляет 12 мм.
Длина обтачиваемой поверхности составляет 300 мм.
Высота расположения центров 108 мм.
Частота вращения шпинделя варьирует в диапазоне от 130 до 170 об/мин.
Расстояние между центрами составляет 350 мм.

При рассмотрении того, какой вес токарного станка школьник следует учитывать, что в минимальной комплектации вес составляет 300 килограмм.

Именно поэтому при монтаже и транспортировке следует учитывать довольно большой вес, установка модели проводится на фундаментной плите. За счет этого обеспечивается поглощение вибрации на момент работы.

Отличия ТВ-от ТВ-4

Принципиальных различий в конструкции двух станков нет. Ниже перечислены некоторые изменения:

Несколько увеличена мощность привода (с 1 до 1,1 кВт).
Из-за того, что в КС увеличен модуль зубчатых колес (1,5 вместо 1,25 у ТВ-4), незначительно изменились числа оборотов, хотя, по сути, они остались в том же диапазоне.
Станок стал на 34 см короче, но на 8 — выше. По-видимому, конструкторы учли подростковую акселерацию в 70-х годах прошлого столетия.
Уменьшен на 3 мм диаметр сквозного отверстия в шпинделе с целью повышения его жесткости.
Увеличено коническое отверстие в шпинделе для установки неподвижного центра (Морзе №3).
Станок обрел штатное защитное ограждение рабочей зоны.
Увеличен ход верхних салазок: 85 мм вместо 50-ти.
Вес станка увеличился на 20 кг: 300 против 280-ти у ТВ-4.

ТВ-(ТВ6) станок токарно-винторезный учебный. Назначение, область применения

Школьный токарно-винторезный станок ТВ-6 является заменил модель ТВ-4

. (Смотрите статью Школьные токарные станки

) и был заменен на более совершенную модель
ТВ-6М. Станок ТВ-6 является учебным универсальным токарно-винторезным станком и предназначается для всевозможных токарных работ в мастерских школ для политехнического обучения и по холодной обработке металлов резанием.

Принцип работы и особенности конструкции станка

Учебный токарно-винторезный станк ТВ-6, несмотря на упрощенную конструкцию, имеет все узлы «взрослого» токарно-винторезного станка: коробку скоростей, гитару, коробку подач, ходовой вал и ходовой винт, суппорт с механической подачей.

Станок ТВ-6 имеет 6 скоростей шпинделя за счет переключения шестерен в коробке передней бабки, 3 скорости подач суппорта, может нарезать 3 метрические резьбы без перестановки шестерен в гитаре.

Конец шпинделя станка ТВ-6 имеет резьбу М36х4, поэтому для установки токарного или поводкового патрона на шпиндель необходим промежуточный фланец (его называют, также, план-шайба) (смотрите статью Токарные патроны). Стандартный патрон для станка ТВ-6 — Ø100 мм.

Привод станка осуществляется от асинхронного электродвигателя ~380В. Через клиноременную передачу и одноступенчатые шкивы движение передается на входной вал коробки скоростей. Внутри коробки скоростей движение через шестерни передается на шпиндель. Шпиндель, в зависимости от положения рукояток на передней бабке, вращается с одной из 6-и скоростей. Направление вращения шпинделя определяется двигателем.

От шпинделя через шестерни движение передается на выходной вал коробки скоростей, затем на гитару, и от нее на входной вал коробки подач.

На выходе коробки подач имеются ходовой вал и ходовой винт, которые вращаются попеременно с одной из 3-х скоростей. Ходовой винт включается при нарезании резьб. Скорость и направление вращения ходового винта задается рукоятками на коробке подач и определяет одну из 3-х метрических резб (ходовой винт можно использовать в режиме продольной подачи, но не используется, чтобы не изнашивать его), ходовой вал дает возможность получить одну из 3-х продольных подач суппорта. Скорость подачи и направление задается рукоятками на передней стенке коробки подач.

Ходовой винт и ходовой вал проходят сквозь фартук суппорта, который преобразует вращательное движение ходового винта или ходового валика в поступательное продольное движение суппорта. Поперечное механическое движение суппорта в станке ТВ-6 не предусмотрено.

Смазка коробки скоростей — разбрыгиванием шестернями масла из масляная ванны на дне передней бабки. Смазка коробки подач — фитильная с лотка, который заполняется маслом раз в смену. Фартук, суппорт, гитара, задняя бабка и станина смазываются вручную раз в смену.

Станок позволяет производить следующие виды токарных работ:

Проточку и расточку цилиндрических и конических поверхностей
Подрезку торцов
Отрезку
Нарезание метрических резьб
Сверление и ряд других работ

Это интересно: Гибка профильной трубы: делаем трубогибочный станок своими руками

Схема работы коробки

На основном входящем валу двигателя имеется неподвижная шестерня. От нее вращение передается на промежуточный вал, оснащенный подвижным блоком шестерен и отдельной шестерней для реверсивного привода движения подачи. На третьем валу коробки имеются еще два таких же блока, которые управляются рукоятками на передней стенке бабки токарного станка ТВ-6.

Технические характеристики коробки позволяют обеспечить шесть частот вращения в диапазоне от 130 до 700 оборотов в минуту.

Переключение скоростей станка можно выполнять только при отключённом двигателе. Пренебрежение этим правилом приводит к повреждению шестерен коробки и выходу станка из строя. Частоты оборотов следующие:

1-я передача – 130 об./мин.
2-я передача – 170 об./мин.
3-я передача – 235 об./мин.
4-я передача – 385 об./мин.
5-я передача – 570 об./мин.
6-я передача – 700 об./мин.

Рукоятки управления имеют три и два фиксированных положения, соответственно. Коробка скоростей ТВ-6 имеет возможность изменения направления вращения ходового винта и валика. Для этого в конструкции имеется отдельная шестерня, которая управляется рукояткой, расположенной левее рукояток выбора скорости.

В левом положении шестерни находятся в прямом зацеплении и обеспечивается прямая подача. При переключении рукоятки вправо, в цепь зацепления вводится паразитная шестерня на входящем валу. За счет неё обеспечивается обратная подача станка. При центральном положении рукоятки цепь механической подачи разомкнута и ходовые винты остаются неподвижными. Такой режим используется при осуществлении подачи вручную.

Как правильно купить подержанный станок

Предупреждение: покупая по объявлению в другом регионе можно попасть на недобросовестных продавцов. Или товар может не отвечать заявленному состоянию, или предложат более высокую цену. В результате деньги на поездку будут выброшены на ветер. Так что лучше искать предложение поближе.

На что следует обращать внимание при покупке:

Наличие патрона, кулачков, задней бабки, электродвигателя. Причем если электродвигатель еще можно будет купить, то заднюю бабку достать довольно трудно (их часто сдают в металлолом, поскольку снять со станка можно довольно легко).
Необходимо убедиться, что шпиндель станка вращается, перемещение суппорта включается. Если электродвигатель не работает, можно вращать шпиндель вручную за приводной шкив. Если что-то не вращается или не движется, очевидно, имеются какие-то поломки.
Проверьте — насколько изношены трущиеся поверхности, а также радиальную болтанку шпинделя и пиноли задней бабки. Любая найденная неисправность — повод для снижения цены. Если же неисправностей много, лучше отказаться от покупки даже за небольшую сумму. Потому что ремонт может влететь в копеечку.

Вот вкратце и все, что можно рассказать в рамках одной статьи. Дополнительные сведения можно почерпнуть на тематических форумах. Оказывается, есть много людей, которым нравится осваивать токарное ремесло и они делятся своим практическим опытом. К сожалению, высказывания иногда бывают спорными. В сомнительных случаях лучше обращаться за советом к опытному токарю-профессионалу.

Отзывы

Токарный станок ТВ-6 — прекрасный представитель времен Советского Союза. Изготовленный в восьмидесятых прошлого века, он встречается до сих пор. И отказываться от него многие пользователи не собираются. Это надежный, долговечный станок, качественно выполняющий свои функции.

Решаясь на покупку данной модели токарного станка, опытные пользователи советуют ответить для себя на два главных вопроса:

Какая точность нужна.

Какие виды работ планируется выполнять на станке.

Конечно же, современные импортные аналоги обходят станок ТВ-6 по точности. Но если нужно снять более толстый слой металла, то равных «школьнику» не найти.

Что касается второго вопроса, то не все работы станок способен выполнить. К примеру, как отмечают некоторые из пользователей, на станке не удалось заточить трубу для резцов. Для расширения функциональных возможностей понадобится набор сменных шестеренок, которые необходимы для нарезания резьбы с помощью резца. Они позволят изменить при необходимости размер шага.

Из недостатков можно назвать то, что станок работает от электрической сети с напряжением 380 В. Если дома нет силовой линии, то аппарат нужно переделывать под 220 В. Еще один минус данного токарного станка – во время работы он очень громко шумит. Но с другой стороны, если установить его на своем частном дворе, то никаких проблем с этим не будет.

Как видно, отечественный токарный станок для работы с металлом ТВ-6, который производился с целью обучения токарному мастерству, нашел свое применение и в быту. Им пользуются многие любители изготовить своими руками полезные самоделки. Это надежный, долговечный агрегат, который даже спустя почти четыре десятилетия пользуется спросом.

Использование устройства

Хоть данное оборудование для точения, соответственно с описанием, и считается учебным, посредством него возможно достигать отличной точности и осуществлять довольно непростые токарные процедуры. Ввиду этого эти станки часто покупают владельцы домашних мастерских.

В приводе устройства применяются клиноременные передачи. Нужно следить за тем, чтобы ремни были постоянно натянуты. Это даст возможность максимально задействовать мощность привода, намного увеличить эксплуатационный период передачи. Если ремни слабо натянуты, их можно отрегулировать. Для этого необходимо немного открутить гайки, которые соединяют салазки с мотором, установить нужное натяжение (десять килограмм на 1 ветку ремня клина).

Довольно часто в ТВ-6 возникает неполадка, заключающаяся в вибрировании шпиндельного элемента. Она может появиться из-за того, что соединяющие винты ослабли. Если вы подтянули гайки шпинделя, а вибрирование продолжается, значит, сломались подшипники.

Если в подшипниках появились промежутки, избавиться от них возможно, отшлифовав торцевые части колец компенсации или отрегулировав гайки. Устранить данными методами возможно только маленькие промежутки, относящиеся к радиальному/осевому типу.

ТВ-6, как и всякий иной станок, нужно регулярно технически обслуживать и ремонтировать. Лишь в этом случае он проработает долгий срок, даст возможность обрабатывать заготовки с высокой точностью.

Особенности эксплуатации

При эксплуатации направляющие металлорежущего токарного станка должны подвергаться регулярному осмотру с целью исключения неисправностей его отдельных элементов. Их износ повлечет за собой образование люфта и снижение точности обработки детали и заготовки.

Они должны быть чистыми, своевременно смазаны техническим маслом. При возникновении необходимости их следует заменить на новые, выполнив

Особое внимание в ходе эксплуатации станка ТВ-6 следует:

обращать на клиноременные передачи приводного механизма, у которых возникает ослабление ремней. Их необходимо периодически проверять, чтобы натяжение на одну ветку ремня соответствовало требуемому – 10 кг;
устранять вибрации шпинделя, подтягивая гайкой шпиндельный узел. Если мера не приносит желаемых результатов, то нужно заменить подшипники;
регулировкой гаек, шлифовкой торцов колец аннулировать незначительные зазоры, возникающие в ходе обработки деталей.

Тумба

Конструкция токарного станка разделяет тумбу на две части: переднюю и заднюю. Они имеют схожее, но неодинаковое устройство.

Передняя тумба собрана в форме буквы «П». Чтобы конструкция была более прочной, снизу и сверху монтированы ребра жесткости. Сзади тумбы размещен двигатель. Включается (выключается) он нажатием кнопки, которая находится спереди тумбы.

Отличием задней тумбы является то, что ее конструкция вместо двигателя включает электрический щиток.

Конструктивные элементы ТВ-6

Токарно-винторезный станок ТВ-6 обладает классической компоновкой, свойственной оборудованию токарной группы. Основными элементами можно назвать:

Передняя и задняя бабка.
Коробка передач.
Защитный экран.
Элемент, предназначенный для подачи смазывающего вещества.
Несущая станина.
Фартук.
Элементы сменной гитары.
Защитный кожух.

Все узлы расположены с высокой точностью относительно друг друга. Некоторые из них можно демонтировать для замены или обслуживания.

Передняя и задняя бабки

Основными элементами токарного станка можно назвать переднюю и заднюю бабку. Их особенностями назовем следующие моменты:

Передняя бабка служит для расположения шпинделя и коробки скоростей.
Задняя бабка применяется для крепления центров, которые могут использоваться для поддержки торцевой поверхности большого изделия. За счет применения центров можно существенно повысить точность обработки

Передняя бабка ТВ-6 обеспечивает доступ к коробке передач и гитаре сменных колес, которые позволяют изменять параметры нарезаемой резьбы

Коробка подач и гитара сменных шестерней

Также важными элементами устройства можно назвать коробку подач и гитару сменных шестерней. Ключевыми моментами назовем:

Гитара сменных колес позволяет изменить параметры нарезаемой на цилиндрической поверхности резьбы.
Коробка подач не требует обслуживания, в зону соприкосновения шестерен подается смазка.

Рассматриваемая модель характеризуется высокой надежностью. Она может прослужить в течение многих лет при соответствующем обслуживании.

Станина

Для объединения всех узлов применяется станина. Она изготавливается при применении чугуна, характеризуется высокой жесткостью. Станина обладает следующими особенностями:

Погашает вибрацию.
Обеспечивает точное позиционирование всех узлов.
На момент установки устройство надежно позиционируется.

Точное позиционирование всех узлов обеспечивает требуемое качество обработки. Станина окрашивается защитным составом для того, чтобы продлить срок службы.

Суппорт

Важным элементом является суппорт. Он применяется для закрепления инструмента во время обработки. Устанавливаемый суппорт обладает классическими характеристиками:

Обеспечивает надежную фиксацию инструмента.
Может располагаться под определенным углом относительно заготовки.
Перемещается по салазкам в продольном и поперечном направлении.

Суппорт может использоваться для фиксации различных вариантов исполнения резцов. За счет этого существенно расширяется область применения токарного станка.

Фартук

В качестве фартука выступает часть конструкции, на которой расположены салазки для перемещения суппорта. При его изготовлении также применяется сталь.

Особенностями рассматриваемой модели можно назвать небольшие габаритные размеры. Кроме этого, устройство характеризуется относительно невысоким показателем энергопотребления. Для управления основными параметрами работы устройства и режимами обработки имеются различные переключатели, рычаги и клавиши. Быстрое перемещение может применяться для быстрого позиционирования рабочего органа в требуемом положении.

Назначение оборудования

Рассматривая назначение токарного станка, следует уделить внимание тому, что он является учебным. Несмотря на это, точение по металлу может проводится с высокой степенью точности

Определенные технические характеристики позволяют проводить установку оборудования в домашних или учебных мастерских. Рассматривая инструкцию (руководство) отметим следующие моменты:

Производитель рекомендует проводить время от времени натяжение ремня. Подобная профилактика позволяет добиться максимальной мощности и производительности на протяжении длительного периода.
Для наладки достаточно провести ослабление гайки, после чего изменяется положение электрического двигателя. Устройство расположено на салазках, поэтому шкивы не смещаются относительно друг друга.
Довольно распространенной проблемой можно назвать то, что во время работы возникает серьезная вибрация шпинделя. Происходит это из-за расслабления винтов.

Именно поэтому модель в большинстве случаев устанавливается в учебных заведениях для получения требуемых навыков. При необходимости может проводится производственная деятельность.

Техника безопасности

При работе на токарном станке ТВ-6 необходимо строго соблюдать предъявленные к нему правила безопасности. Они позволяют избегнуть непредвиденных производственных ситуаций с непредсказуемыми последствиями.

В их число входит:

выполнение операций в спецодежде;
осуществление проверки наличия требуемых инструментов, их состояния;
использование инструментов соответственно назначения;
закрепление обрабатываемой детали надлежащим образом;
уборка рабочего места.

Наружное и внутреннее точение цилиндрических и конических поверхностей
Нарезание резьбы, как резцом, так и метчиком
Сверление и рассверливание отверстий
Торцевание и отрезку деталей и т.д.

Фартук

Фартук необходим для подачи суппорта от ходового валика (винта) механическим или ручным способом. Если необходимо выполнить подачу вручную, следует вращать маховик, который расположен на валу-шестерне. Последний смыкается с шестерней, которая находится на валике реечного зубчатого колеса.

Червяк, соединенный при помощи скользящей шпонки с валиком, обеспечивает механическую подачу. Он передает движение на червячную шестерню. От нее по следующему зубчатому колесу и кулачковой муфте движение передается реечной шестерне. Кулачковая муфта соединена с рукоятью, поворот которой приводит к механической подаче.

Токарный станок ФТ 11: технические характеристики, схемы, описание

Основные узлы

Система электрики включает:

главный мотор;
движок, приводящий смещение суппортных участков;
двигатель охлаждения;
электроприводной шкаф;
КП.

Для запуска агрегата требуется переменный ток, трехсот восьмидесяти вольт напряжение, 50 Гц частота. Регулировки КП осуществляются пунктом управления.

Функциональные параметры агрегата выбираются коробкой подач, фиксирующей показатели первостепенных частей агрегата, среди которых станочный суппорт. Станина укреплена жесткими ребрами. Другие отделы:

фартук, обеспечивающий продольные/поперечные подачи;
бабка шпинделя, изменяющая баланс узловых оборотов;
бабка задняя.

Шестерни, способствующие переводу скоростей шпиндельного вращения.

Сведения о производителе учебного токарно-винторезного станка ТВ-11

Токарно-винторезный настольный станок ТВ-11 выпускается предприятием Ростовский завод малогабаритного станочного оборудования МАГСО, КомТех-Плюс, основанный в 1956 году.

Производимые этой фирмой станки хорошо известны на российском рынке и ряд стран СНГ, благодаря первым моделям токарно-винторезных станков ТВ-4, ТВ-6. Модель ТВ-11, заслуженно пользуясь репутацией качественного и надежного оборудования. Важная особенность станка — экономичность и низкий уровень эксплуатационных расходов.

Станки, выпускаемые Ростовским заводом малогабаритного станочного оборудования МАГСО

НС-16 — станок сверлильный настольный Ø 16
НГФ-110Ш3 — станок фрезерный небольшой мощности 0,6кВт, размер стола 100х400 мм
НГФ-110Ш4 — станок фрезерный небольшой мощности 0,75кВт, размер стола 100х400 мм
СНВШ — станок сверлильный настольный Ø 16
СНВШ-2 — станок сверлильный настольный Ø 16
ТВ-4
— станок токарно-винторезный учебный Ø 200, РМЦ 350 мм
ТВ-6
— станок токарно-винторезный учебный Ø 200, РМЦ 350 мм
ТВ-6М
— станок токарно-винторезный учебный Ø 200, РМЦ 350 мм Дубно
ТВ-7
— станок токарно-винторезный учебный Ø 220, РМЦ 330 мм
ТВ-7М — станок токарно-винторезный учебный Ø 220 мм, РМЦ 275 мм
ТВ-9 — станок токарно-винторезный учебный Ø 220 мм, РМЦ 525 мм
ТВ-11 — станок токарно-винторезный учебный с частотным преобразователем Ø 240, РМЦ 750 мм

Технические характеристики

Величина агрегата – 2,86х 1,37х 1,44 м; вес – 3 тыс. 445 килограммов. Для нормальной работы необходимо обеспечить в помещении оптимальную влажность, температуру.

Характеристики агрегата:

предельная протяженность заготовки – 1м/ 1,5м / 2м.;
коробка скоростей: 22-х и 9 ступенчатое (прямое,обратное соответственно) вращение шпинделя;
ограничение верхнего хода суппорта – 14 см;
коробка подач – 24-х ступенчатая продольная;
центральный электромотор – 11 киловатт;
максимально перемещение пиноли) – 0,2м;
предельный диаметр обработки над суппортом/ станиной – 0,25 м/0,5 м;
отверстие шпинделя (сквозное) – 6,6 сантиметров;
вращение шпинделя (прямое) – 10-2 тыс. об/мин; обратное – 50-2 тыс.

Агрегат имеет 3 отдельных электрических двигателя. Кроме основного, два других обеспечивают функционирование охлаждающей системы.

Конструктивные особенности

Изначально токарно-винторезный станок ФТ 11 создавался на основе более старой, но удачной модели 16Б25ПСп. Базовые конструктивные решения остались неизменными, в то время как механизмы установлены более современные.

Токарно-винторезный станок ФТ 11

Главное предназначение агрегата состоит в выполнении чистовой и получистовой обработки деталей. Еще посредством его можно нарезать различные резьбы. Качественная и комфортная работа достигается за счет того, что шпиндель вращается с большой скоростью.

Агрегат имеет следующие особенности конструкции:

Схема расположения компонентов токарно-винторезного станка ФТ 11

обточка конусов без дополнительных приспособлений – операция совершается при естественном сдвиге суппорта, расположенного сверху;
выбор нужной скорости движения шпинделя без необходимости остановки станка, что обеспечило повышенную производительность работы;
численность оборотов головки шпинделя регулируется специальной автоматикой;
за счет особой конструкции станины, образующаяся в ходе работы пыль и стружка не проникает в направляющие пазы.

Конструкторы продумали и другие важные детали токарного станка ФТ 11. Специальные магнитные пускатели не допускают самопроизвольных включений. Характеристики оборудования стали лучше благодаря установке схем, снабженных релейным управлением и полупроводниковых компонентов. Но эти шаги сделали ремонт агрегата более трудоемким.

При необходимости в ходе работы, не выключая двигатель, можно подключить ускоренный обратный ход шпинделя. Такая опция позволяет ускорить процесс обработки заготовки.

Конструкция станка ФТ-11

В основе предусмотрены следующие составляющие элементы, обеспечивающие повышенную точность работ.

Станина станка

Имеет прочную основу, благодаря диагональным ребрам, включает также по паре направляющих (плоские, призматические). Первые тщательно отшлифованы и термически обработаны, что позволяет каретке агрегата идеально двигаться по ним. Наличие щитков телескопического вида оберегают от неблагоприятных факторов внешнего воздействия. Средние направляющие обеспечивают свободный ход задней бабки. Между тумбами СС расположена емкость под производственные отходы.

Коробка скоростей станка

Фиксируется на плите левой тумбы. Наделена девятью прямыми и тремя обратными ступенями чисел оборотов. Скорости переключаются электромагнитными муфтами. С электрического двигателя на входной вал КС движение осуществляется клиноременной передачей, а плоскозубчатым ремнем – с выходного на шпиндельную бабку.

Шпиндельная бабка

Способствует смене балансов входного-выходного количества оборотов узла. Коробка-автомат скоростей с помощью соответствующей передачи вращает шпиндель. Устанавливается на роликовых и радиально-упорных подшипниках. Набор шестерней узла способствуют переключению диапазонов скоростей.

Задняя бабка

Закрепляет эксцентриковый зажим посредством рукоятки во время легких и винтов – сложных операций. Регулировка степени прижима – гаечная.

Описание и назначение

Станок имеет классическую компоновку с неподвижным шпинделем главного движения заготовки и перемещаемым относительно нее суппортом с резцом.

Завод изготовитель не модернизировал ФТ11 и станок был снят с производства, поэтому почти все оставшиеся в строю экземпляры утратили способность обеспечивать паспортную точность. Хотя владельцы данного токарно винторезного станка и пытаются его модернизировть, но зачастую модернизация ограничивается установкой цифрового индикатора числа оборотов.

Зачастую капитальный ремонт не оправдан и станок сдают на металлолом, либо оставляют для черновых обдирочных работ и обучения молодых токарей работы с оборудованием подобной сложности.

Техника безопасности

Части агрегата, быстро вращающиеся детали, отлетающие отходы производства, высокое напряжение несут в себе потенциальную опасность для работающего на станке человека. Поэтому строго выполняйте рекомендации по безопасности работ на металлорежущем оборудовании.

Перед использованием станка:

наденьте спецодежду, она должна быть застегнута, рукава подвязаны, чтобы вращающиеся детали не захватили ее;
подберите локоны, наденьте защитные очки;
удостоверьтесь в надежности системы заземления;
ручным переключением опробуйте рукоятки;
подкрутите отвинтившиеся крепления.

При заточке:

недопустим замер деталей работающего агрегата;
подводка к заготовке режущего элемента должна быть аккуратной;
нельзя вставлять сверло во вращающейся патрон;
не удаляйте отходы без специального приспособления;
нельзя переключать зубчатые колеса на работающем агрегате.
не отлучайтесь от оборудования.

Внимание! Строго запрещено эксплуатировать неисправное оборудование!

Обо всех неполадках станка, неисправности ограждений и выхода из строя электрооборудования немедленно докладывайте ответственному лицу.

Закончив работу, выключите электродвигатель, приведите рабочее место в порядок, очистите и смажьте станок.

Описание

Устройство обладает высокой функциональности, особенно в плане изготовления всех классических видов резьбы. К тому же, если оператор задаст через гитару необходимые настройки, то станок сможет производить и резьбу с нестандартными характеристиками. Для этого придется также сократить длину кинематической цепи.

Благодаря особой конструкции суппорта на станке можно обрабатывать заготовки конической формы без применения специальной линейки. Устройство станины спроектировано таким образом, что отходы производства причиняют минимальный вред узлам станка, что положительно влияет на долгосрочность применения станка.

Скорость оборотов шпинделя оператор может менять даже во время выполнения работ, что существенно экономит время и повышает производительность станка. Особенности конструкции станины и других узлов позволяют обрабатывать металлы с особым составом. Благодаря использованию автоматической коробки передач, станок может:

Задействовать шпиндель в режиме толчка.
При выключенном основно электромоторе, оператор может проводить торможение шпинделя в независимости от направления его движения.
Скорость оборотов шпинделя регулируется даже на холостом ходу и с нагрузкой.

Использование инновационных на то время элементов электрооборудования, позволило усовершенствовать регулировку работы шпинделя и менять скорость его вращения без деактивации основного провода.

Кроме того, шпиндель станка ФТ-11 обладает форсированным реверсным ходом, что ускоряет обработку отдельных деталей. В целях безопасности на станке установлены пускатели магнитного типа, которые предотвращают непроизвольную активацию устройства после возобновления электроподачи.

Электрооборудование станка

Электрическая схема станка ТВ-11

Электрооборудование станка приведено в его паспорте. При обзоре электросхемы следует обратить внимание на то, что жизнедеятельность станка обеспечивается тремя асинхронными электрическими двигателями:

двигатель, приводящий в движение главные механизмы, связанные с прямым назначением станка;
двигатель системы охлаждения;
двигатель ускоренных перемещений.

Для приема напряжения от внешней сети, на станке имеется вводной блок. Схема управления размещена в отдельном щитке. Электропитания станка осуществляется на нескольких классах напряжения, а именно:

электрические двигатели работают на напряжении 0,4 кВ переменного тока;
в целях безопасности, для местного освещения применяется класс напряжения 24 В;
цепи управления работают на двух классах напряжения: 110 В переменного напряжения и 12 В постоянного напряжения.

Пониженные напряжения в 110, 24 и 12 В получают от понижающего трансформатора. Для питания схем управления и освещение применяется другой вводный щиток. Электрическая схема предусматривает защиту электродвигателей от технологических нарушений, в частности от перегрузки и КЗ. От перегрузок электрические двигатели защищаются тепловыми реле, реагирующими на повышение тока статорной цепи. Устройства защиты установлены во вводном блоке. Защита всей электрической схемы от технологических нарушений осуществляется вводным автоматическим выключателем.

Система смазки

Токарный процесс не может осуществляться без бесперебойной работы всех вращающихся узлов и механизмов. Для того чтобы все трущиеся и вращающие детали меньше изнашивались, следует следить за работой системы смазки. Смазке ТВ-11 подлежат следующие узлы и механизмы, которые подвергаются трущимся воздействиям: механизмы передней и задней бабки, вращающие узлы коробки подач, все направляющие, расположенные на станине, трущиеся и вращающие узлы каретки. Токарный механизм включает в себя следующие узлы, обеспечивающие работу систему смазки: масляный резервуар, устройства фильтрации масла (всасывающие, сливные и фильтры очистки), шестеренчатый насос, распределительные устройства и другие детали. Токарный станок ТВ-11 имеет два потока подачи масла. Масло подает с помощью шестеренчатого насоса. Первый поток смазывает шпиндельное устройство, опорные шкивы, все шестеренчатые передачи, опоры шпиндельного узла и другие детали. Второй поток смазывает каретку, салазки и распределители. Для контроля масла в системе применяется масляный указатель.

Предназначение и область применения.

Настольный токарный станок ТВ-11 разработан с целью обрабатывания на нем металлов и других материалов с высокой точностью на чистовых и получистовых режимах. Паспорт станка предусматривает его работу с любыми видами металлов. Вес ТВ-11 составляет всего 240 кг, что позволяет использовать его в помещениях, расположенных на этажах высотных зданий и в передвижных мастерских, в которых установлены электрические щитки с классом напряжения 380 В. На винторезном станке ТВ можно выполнять следующие работы:

протачивать и растачивать поверхности, имеющие форму цилиндра или конуса;
сверление отверстий различных диаметров;
шлифование изделий из различных материалов;
отрезать заготовки необходимых размеров;
нарезание различных резьб с применением метчиков и плашек;
подрезка торцов заготовок.

ТВ-4 (ТВ4) Станок токарно-винторезный школьный. Схемы, описание, характеристики

Сведения о производителе учебного токарно-винторезного станка ТВ-4

Производитель токарно-винторезного станка модели ТВ-4 (ТВ4) — Ростовский завод малогабаритного станочного оборудования МАГСО, основанный в 1956 году.

Другим производителем станка ТВ-4 являлся Дубненский литейно-механический — г. Дубно Ровенской области на Украине.

Станки, выпускаемые Ростовским заводом малогабаритного станочного оборудования МАГСО

ТВ-4
— станок токарно-винторезный учебный Ø 200, РМЦ 350 мм
ТВ-6
— станок токарно-винторезный учебный Ø 200, РМЦ 350 мм
ТВ-6М
— станок токарно-винторезный учебный Ø 200, РМЦ 350 мм Дубно
ТВ-7
— станок токарно-винторезный учебный Ø 220, РМЦ 330 мм
ТВ-7М — станок токарно-винторезный учебный Ø 220 мм, РМЦ 275 мм
ТВ-9 — станок токарно-винторезный учебный Ø 220 мм, РМЦ 525 мм
ТВ-11 — станок токарно-винторезный учебный с частотным преобразователем Ø 240, РМЦ 750 мм
НГФ-110Ш4 — станок фрезерный небольшой мощности 0,75кВт, размер стола 100х400 мм
НС-16 — станок сверлильный настольный Ø 16
СНВШ-1 — станок сверлильный настольный Ø 12

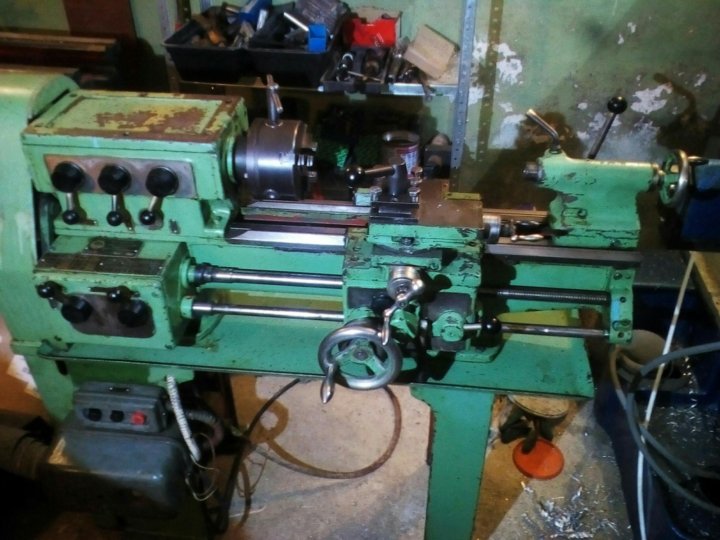

Характеристики и особенности конструкции

Поскольку станок не является профессиональным оборудованием, имеет немного функциональных возможностей оно спроектировано так, чтобы на нем без затруднений смог работать подросток.

Преимуществом ТВ-4 является неубиваемость станка. Современные подобные аппараты зарубежного производства, при какой-либо поломке ощутимо ударят по карману, к тому же достать необходимую деталь в мастерских не всегда имеется возможным. Модель ТВ-4 трудно сломать, а подобрать необходимые запасные части при поломке нетрудно.

Габаритные размеры рабочего пространства

ТВ-4 – небольшое по габаритам оборудование — 47×102×144 см и по весу – 280 кг. По подобным размерам станок подходит для работы в условиях небольших по площади учебных мастерских.

ТВ-4 (ТВ4) Станок токарно-винторезный учебный. Назначение, область применения

Токарно-винторезный станок ТВ-4 заменил в производстве устаревшие первые школьные токарно-винторезные станки ТВШ-2 и ТВШ-3 (ТВ-3) и выпускался в 70-х годах прошлого века. Станок ТВ-4 был заменен на более совершенную модель ТВ-6

Токарный станок ТВ-4 является учебным универсальным токарно-винторезным станком и предназначается для всевозможных токарных работ в мастерских школ для политехнического обучения и по холодной обработке металлов резанием.

Учебный токарно-винторезный станк ТВ-4, несмотря на упрощенную конструкцию, имеет все узлы «взрослого» токарно-винторезного станка: коробку скоростей шпинделя, гитару, коробку подач, ходовой вал и ходовой винт, суппорт с механической подачей.

Станок позволяет производить следующие виды токарных работ:

Проточку и расточку цилиндрических и конических поверхностей
Подрезку торцов
Отрезку
Нарезание метрических резьб
Сверление и ряд других работ

Принцип работы и особенности конструкции станка

Передний конец шпинделя станка ТВ-4 имеет резьбу М36х4 для установки промежуточного фланца с патроном (смотрите статью Токарные патроны). Стандартный патрон для станка ТВ-4 — Ø100 мм.

Шпиндель токарного станка ТВ-4 получает 6 ступеней вращения (120, 160, 230, 375, 500, 710 об/мин) от коробки скоростей в передней бабке.

Коробка скоростей за счет переключения шестерен позволяет понизить частоту вращения шпинделя, необходимую для резьбонарезания метчиками, а также для тяжелых работ, требующих повышенного крутящего момента. Повышенная скорость шпинделя используется для чистовых работ.

Привод станка осуществляется от асинхронного электродвигателя ~220 В. Через клиноременную передачу и одноступенчатые шкивы движение передается на входной вал коробки скоростей. Внутри коробки скоростей движение через шестерни передается на шпиндель. Шпиндель, в зависимости от положения рукояток на передней бабке, вращается с одной из 6-и скоростей. Направление вращения шпинделя определяется двигателем.

От шпинделя движение передается на выходной вал коробки скоростей, затем на гитару, и от нее на входной вал коробки подач.

Коробка подач обеспечивает 3 скорости подач суппорта и может нарезать 3 метрические резьбы без перестановки шестерен в гитаре.

На выходе коробки подач имеются ходовой вал и ходовой винт, которые вращаются попеременно с одной из 3-х скоростей.

Ходовой винт включается при нарезании резьб. Скорость ходового винта задается рукоятками на коробке подач и определяет одну из 3-х метрических резб (ходовой винт можно использовать в режиме продольной подачи, но не используется, чтобы не изнашивать его). Направление вращения ходового винта задается левой рукояткой на передней бабке.

Ходовой вал дает возможность получить одну из 3-х продольных подач суппорта. Скорость подачи задается рукоятками на передней стенке коробки подач.

Ходовой винт и ходовой вал проходят сквозь фартук суппорта, который преобразует вращательное движение ходового винта или ходового валика в поступательное продольное движение суппорта. Поперечное механическое движение суппорта в станке ТВ-4 не предусмотрено.

Смазка коробки скоростей — разбрыгиванием шестернями масла из масляной ванны на дне передней бабки. Смазка коробки подач — фитильная с лотка, который заполняется маслом раз в смену. Фартук, суппорт, гитара, задняя бабка и станина смазываются вручную раз в смену.

Основные технические характеристики школьного токарно-винторезного станка ТВ-4

Изготовитель — г. Ростов на Дону.
Основные параметры станка — в соответствии с ГОСТ 18097-93. Станки токарно-винторезные и токарные. Основные размеры. Нормы точности.

Наибольший диаметр заготовки типа Диск, обрабатываемой над станиной — Ø 200, мм
Наибольший диаметр заготовки типа Вал, обрабатываемой над верхней частью суппорта — Ø 125 мм
Расстояние между центрами — 350 мм
Наибольшая длина обтачивания — 300 мм
Мощность электродвигателя — 0,6 кВт
Вес станка полный — 280 кг

Шпиндель токарно-винторезного станка ТВ-4

Конец шпинделя резбовой — М36х4
Диаметр отверстия в шпинделе — Ø 16 мм
Наибольший диаметр обрабатываемого прутка — Ø 15 мм
Пределы чисел оборотов шпинделя в минуту — (6 ступеней) 120, 160, 230, 375, 500, 710 об/мин
Диаметр стандартного патрона — Ø 100 мм

Подачи и резьбы токарно-винторезного станка ТВ-4

Пределы продольных подач: — (3 шага) 0,08; 0,1; 0,12 мм/об
Пределы шагов резьб метрических — (3 шага) 0,8; 1; 1,25 мм

Назначение, область применения станка

ТВ-4 является универсальным самым простым токарным станком, выполняющим многие действия на наружной и внутренней поверхности металлической заготовки, превращая ее в законченную деталь. ТВ-4 более популярен в использовании как учебный вариант оборудования в различных учебных заведениях токарному мастерству. По этой причине станок по-другому называют «школьный». Это не профессиональное оборудование, предназначающееся для больших масштабов продукции, а оборудование, которое подходит только для обучения. Основным назначением является возможность ученикам получить минимальные навыки работы при изготовлении металлических деталей.

На оборудовании ТВ-4 возможно выполнения следующих видов работ:

Растачивать и протачивать поверхность стальной заготовки путем вращения.
Подрезать торцы с высокой степенью точности.
Сверлить отверстия.
Нарезать различного вида резьбы разного шага.

Функциональность станка небольшая, она упрощена с возможностью удешевления конструкции. Расширенные функциональные возможности имеет модернизированное оборудование, с улучшенными техническими характеристиками.

Расположение органов управления токарным станком ТВ-4

Расположение органов управления токарным станком тв-4

Таблички для ручек управления токарным станком тв-4

Спецификация органов управления токарно-винторезного станка ТВ-4

Рукоятка установки чисел оборотов шпинделя
Рукоятка установки чисел оборотов шпинделя
Рукоятка установки нарезания правой и левой резьб и изменение направления подач
Рукоятка установки величины подач и шага резьбы
Рукоятка переключения ходового валика
Маховик ручного перемещения продольной каретки
Кнопка включения и выключения реечной шестерни
Рукоятка включения продольной механической подачи
Рукоятка включения гайки ходового винта
Рукоятка ручного перемещения поперечной салазки
Рукоятка крепления резцовой головки
Рукоятка крепления пиноли задней бабки
Маховик перемещения пиноли задней бабки
Понижающий трансформатор местного освещения
Пакетный выключатель местного освещения
Предохранительная колодка
Реверсивный магнитный пускатель
Реверсивная кнопка включения и остановки станка
Светильник
Рукоятка крепления задней бабки к направляющим станины
Пакетный выключатель сети (общий)
Защитный экран

Управление станком ТВ-4

Пуск и остановка электродвигателя станка производятся нажатием кнопок «пуск» и «стоп».

В зависимости от характера работ на станке рукоятки и рычаги управления должны находиться в определенных положениях (см. рис. 1).

I. Положение рукояток и рычагов при работе по нарезанию резьб (механическая подача ходовым винтом)

На передней бабке — положение рукоятки трензеля 3 в зависимости от желаемого направления подачи суппорта («Л» —левое или «П» — правое).
На коробке подач — положение рычага коробки подач 4 в зависимости от выбранной величины подачи. Рычаг 5 «винт — вал» — в правом положении — «Винт».
На фартуке — рукоятка самохода 8 в нижнем выключенном положении «от себя».
Рукоятка включения реечной шестерни 7 — в положении «на себя».
Рукоятка включения маточной гайки 9 — в нижнем крайнем положении».

Положение рукояток и рычагов при работе с ходовым валом (механическая подача)

На передней бабке — положение рукоятки трензеля 5 в зависимости от желаемого направления подачи суппорта (левое или правое).
На коробке подач — положение рычага коробки подач 4 в зависимости от выбранной величины подачи. Рычаг 5 «винт — вал» — в левом крайнем положении — «вал».
На фартуке — рукоятка самохода 8 во включенном положении «на себя».
Рукоятка включения маточной гайки 9 — в верхнем положении.
Рукоятка включения реечной шестерни 7 — в положении «на себя».

Положение рукояток и рычагов при ручной продольной подаче ходовым валиком

На передней бабке — положение рукоятки трензеля 3 в среднем положении «Н».
На коробке подач — положение рычага «винт — вал» безразлично.
На фартуке — рукоятка самохода в выключенном положении. Рычаг маточной гайки — в верхнем положении.

Схема кинематическая токарно-винторезного станка ТВ-4

Кинематическая схема токарно-винторезного станка тв-4

Спецификация подшипников токарного станка тв-4

Предназначение токарного агрегата

Главной характеристикой при разработке подобных установок считается элементарность настройки и безопасность использования. Но вместе с этими факторами, начинающий токарь должен изучить механизм устройства и освоить главные аспекты работы на станке ТВ-4.

На аппарате выполняются некоторые типы токарных действ:

протачивание и растачивание металлических оснований вращательным способом;
высокоточная торцевая обработка;
формирование метрической резьбы;
высверливание проемов.

Работа установки осуществляется посредством вращения заготовки либо расположения в центрах. Вращательные движения главному валу станка задаются через ременную передачу и поступают от трехфазного асинхронного двигателя. При осуществлении токарных действ резцы приближаются к возделываемой заготовке посредством вспомогательного хода подачи.

Чтобы повысить функциональную возможность токарного станка школьник, следует провести модернизацию оснастки. Усовершенствование токарного агрегата осуществляется после внимательного изучения конструктива установки и технических свойств.

Стоит отметить, что винторезный станок можно усовершенствовать, но это не должно отрицательно влиять на рабочие свойства токарного агрегата и безопасность эксплуатирования.

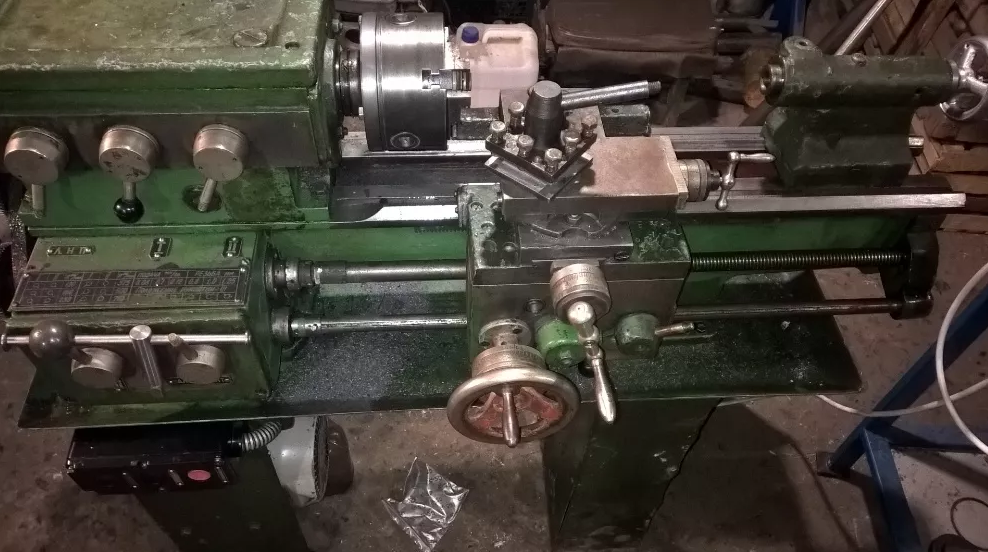

Конструкция основных узлов токарно-винторезного станка ТВ-4

Токарно-винторезный станок состоит из следующих основных узлов: передняя тумба, задняя тумба, станина, передняя бабка, коробка подач, гитара, фартук, суппорт, задняя бабка, защитный кожух, корыто, электрооборудование, защитный экран.

Передняя тумба

Передняя тумба выполнена П-образной формы с ребрами жесткости в верхней и нижней частях.

Приводной электродвигатель установлен на задней стороне тумбы, на передней — реверсивная кнопка включения и выключения электродвигателя.

Задняя тумба

Задняя тумба выполнена П-образной формы с ребрами жесткости в верхней и нижней частях. В задней тумбе смонтирован щиток с электрооборудованием станка.

Станина станка

Станина служит для поддержания, закрепления и взаимного соединения всех узлов станка.

Станина станка коробчатой формы с окнами. Имеет две призматические направляющие.

Передняя направляющая служит для передвижения каретки, задняя — для перемещения задней бабки.

На передней стороне станины установлены ходовой винт и рейка

Станина установлена на две тумбы.

Передняя бабка токарно-винторезного станка ТВ-4

Чертеж передней бабки токарного станка тв-4

Передняя бабка токарно-винторезного станка тв-4

Фото передней бабки токарно-винторезного станка тв-4

Фото передней бабки станка тв-4. Вариант с укороченным ведущим валом

Передняя бабка (рис. 2 и 3) крепится в левой части станины. Установка коробки скоростей по линии центров в горизонтальной плоскости осуществляется двумя установочными винтами с гайками.

Движение коробки скоростей передается от индивидуального электродвигателя через клиноременную передачу на шкив. Передняя бабка служит для поддержания обрабатываемой детали и сообщения ей вращательного движения. В станке типа ТВ-4 передняя бабка является и коробкой скоростей, поэтому в дальнейшем будет применяться этот термин.

Внутри коробки движение передается через вал 2 и шестерню 3, сидящую на валу неподвижно, на вал 4, на котором сидят неподвижные шестерня 12 и блок-шестерня 5; шестерня 6 участвует только в работе трензеля.

На валу 7 находятся блочные шестерни 8 и 11, которые перемещаются на валу по шпонке при помощи рукояток 1 и 2 (рис. 1). Рукоятка /имеет три положения, получаемые поворотом вправо и влево. Рукоятка 2 имеет два положения.

Тройная блочная шестерня 8 имеет возможность находиться в постоянном зацеплении с блоком 5 или шестерней 12 и тем самым передавать движение валу 7 и блочной шестерне 13, находящейся непосредственно на шпинделе станка 14.’

Шпиндель передает вращение обрабатываемой детали при помощи трехкулачкового патрона или планшайбы с поводком, которые поворачиваются на его резьбовую часть. При обработке деталей в центрах в шпиндель вставляется центр.

В коробке скоростей смонтировано устройство, позволяющее изменять направление вращения ходового винта и ходового валика, т. е. изменять направление перемещения суппорта. Это производится перемещением шестерни 15 в левое и правое крайнее положение рукояткой 3 (рис. 1).

При левом крайнем положении рукоятки шестерня 15 получит прямое вращение непосредственно от блока шестерен 16, расположенного на шпинделе. При правом крайнем положении рукоятки шестерня 15 получит обратное вращение за счет зацепления с паразитной шестерней 6, которая в свою очередь получает вращение от второй ступени блока шестерен 16.

Вращение вала 17 передается шестерне 18, которая находится в постоянном зацеплении с шестернями передаточного механизма и далее с механизмом коробки подач.

При среднем нейтральном положении рукоятки и шестерни 15 вращение от шпинделя не будет передаваться к коробке подач, т. е. ни ходовой винт, ни ходовой валик вращаться не будут.

Шпиндель передней бабки получает от приемного шкива шесть чисел оборотов. Таблица с указанием чисел оборотов шпинделя в минуту в зависимости от положения рукояток размещается на верхней крышке коробки подач.

Передняя шейка шпинделя вращается в двух упорно-радиальных подшипниках, а задняя—в радиальном подшипнике. Для регулирования осевого натяжения на шпинделе установлены две гайки. Для фиксации осевого перемещения валиков на передней крышке коробки скоростей установлены регулировочные винты 10. На передней стороне коробки скоростей имеется указатель уровня масла, на задней стенке — пробка для слива масла 22.

Передняя и задняя опоры шпинделя токарного станка тв-4

Шпиндель станка ТВ-4 смонтирован на 3-х подшипниках:

Передняя опора шпинделя — два однорядных радиально-упорных шарикоподшипника № 46207, класс точности Н, размер 35х72х17 мм
Задняя опора — шарикоподшипник радиальный однорядный № 206, класс точности Н, размер 30х62х16 мм

Подшипник № 46207 (7207)

Это шариковый радиально-упорный однорядный подшипник. Который прекрасно справляется как со значительными радиальными, так и с осевыми односторонними нагрузками (до 150% от неиспользованной допустимой радиальной). Для жесткой осевой фиксации (например, в станках, требующих высокой точности обработки) вала их устанавливают попарно.
В нашей стране выпуск их осуществляется на саратовском (3 ГПЗ) и Самарском СПЗ-4 (4 ГПЗ).

Если раньше широко применялись подшипники этого типа высокой степени точности, то теперь только шестой, поэтому и производятся только две модификации — 6-46207Е5, 6-46207Л (полиамидный и латунный сепараторы).

Импортные подшипники этого типа имеют маркировку 7207A. Сепаратор из латуни в номере отражается наличием буквы М, из полиамида — буквы D.

Размеры и характеристики подшипника 46207 (7207):

Внутренний диаметр (d): 35 мм;
Наружный диаметр (D): 72 мм;
Ширина (H): 17 мм;
Масса: 0,289 кг;
Диаметр шарика: 11,112 мм;
Количество шариков: 12 шт;
Диаметр борта наружного кольца: 60,2 мм;
Диаметр борта внутреннего кольца: 46,9 мм;
Грузоподъемность динамическая: 29 кН;
Грузоподъемность статическая: 16,4 кН
Номинальная частота вращения: 11000 об/мин.

Схема подшипника 46207 токарного станка ТВ-4

Регулирование шпиндельных подшипников на токарно-винторезном станке ТВ-4

Передняя опора шпинделя токарного станка тв-4

Регулирование радиального зазора передних подшипников и осевого зазора шпинделя производится посредством гайки 1 и контргайки 2 (рис. 11).

Произведя регулировку подшипников, необходимо проверить шпиндель на радиальный отжим. Для этого в коническое отверстие шпинделя нужно вставить оправку с коническим хвостовиком и свободной длиной 150 мм.

К центрирующей поверхности шпинделя подвести пуговку индикатора и за свободный конец оправки вручную отжать шпиндель.

При этом отклонение стрелки индикатора не должно превышать 0,02 мм. Кроме того, шпиндель должен легко провертываться.

Передаточный механизм (гитара) токарно-винторезного станка ТВ-4

Гитара токарно-винторезного станка ТВ-4

Передаточный механизм (рис. 4) служит для передачи вращения от шпинделя коробки скоростей к коробке подач. Механизм состоит из кронштейна 1, на котором смонтированы шестерни 7, 4, 2. Передаточный механизм характеризуется передаточным отношением, и для станка ТВ-4 оно составляет:

i = 24/60 * 40/64 = 1/4

Для этого станка такое передаточное отношение постоянно, так как сменные шестерни к станку не прилагаются.

Коробка подач токарно-винторезного станка ТВ-4

Чертеж коробки подач токарно-винторезного станка ТВ-4

Фото коробки подач токарно-винторезного станка ТВ-4

Коробка подач (рис. 5) получает движение от коробки скоростей через шестерни передаточного механизма. Механизм коробки подач дает возможность получить метрическую резьбу с шагом 0,8; 1,0; 1,25 мм и продольную подачу суппорта в пределах 0,08; 0,1; 0,12 мм на один оборот шпинделя.

Необходимые резьбы и подачи устанавливаются путем поворота рукоятки 4 (рис. 1), расположенной на передней крышке коробки подач.

Включение ходового винта или ходового валика осуществляется поворотом рукоятки 5 (рис. 1).

В положении, указанном на рисунке 5, осуществляется вращение ходового винта. При перемещении шестерни 9 вправо она выйдет из зацепления с шестерней 10 и войдет в зацепление с муфтой 11, которая передаст вращение на ходовой валик.

Таким образом, в конструкции коробки подач исключается возможность одновременного вращения ходового винта и ходового валика.

Изменение направления вращения ходового винта и ходового валика производится поворотом рукоятки 3 (рис. 1).

Для смазки механизма коробки подач в верхней ее части имеется корыто для заливки масла.

Масло на шестерни и трущиеся поверхности подается фитилями.

При работе необходимо следить, чтобы в корыте коробки подач постоянно находилось небольшое количество масла.

Суппорт токарно-винторезного станка ТВ-4

Чертеж суппорта токарно-винторезного станка ТВ-4

Суппорт (рис. предназначен для закрепления и перемещения резца. Суппорт имеет четыре салазки.

Салазка 1 перемещается в продольном направлении по направляющим станины.

Салазка 2 перемешается по поперечным направляющим салазки 1 и служит для поперечного перемещения резца.

Салазка 4, несущая четырехпозиционную резцовую головку, имеет только продольное перемещение по направляющим салазки 3, которая имеет возможность поворачиваться на 40° от среднего положения в ту или иную сторону.

Поперечное перемещение салазки 2 по направляющим нижней салазки 1 производится винтом 6 и гайкой 5.

Винт 6 приводится во вращение от руки рукояткой 12.

Сверху салазка 2 имеет углубление, куда входит выступ поворотной части верхнего суппорта; для закрепления поворотной части имеются 2 болта, головки которых входят в Т-образный паз салазки 2.

Верхнюю салазку 4 суппорта можно перемещать по направляющим вручную рукояткой 7, которая вращает винт 8. Направляющие станины, салазок и клиньев от продолжительной работы изнашиваются настолько, что между ними может появиться зазор.

Фартук токарно-винторезного станка ТВ-4

Чертеж фартука токарно-винторезного станка ТВ-4

С помощью фартука (рис. 7) можно производить механическую продольную подачу суппорта от ходового валика и от ходового винта, а также ручную продольную подачу.

Ручная подача осуществляется вращением маховика 1, насаженного на вал-шестерню 4, входящего в зацепление с шестерней 3, сидящей на валике реечной шестерни 2.

Реечная шестерня входит в зацепление с зубчатой рейкой, жестко прикрепленной к станине. Механическая подача от ходового валика 10 осуществляется червяком 5, связанным с валиком скользящей шпонкой. Червяк приводит во вращение червячную шестерню 11 и далее через кулачковую муфту и шестерни 13, 3 вращение передается на реечную шестерню. Для включения механической подачи надо рукоятку 6 повернуть на себя, при этом включается кулачковая муфта.

Фартук токарно-винторезного станка ТВ-4

Задняя бабка токарно-винторезного станка ТВ-4

Чертеж задней бабки токарно-винторезного станка ТВ-4

Задняя бабка служит для поддержания второго конца обрабатываемой детали. Корпус 1 расположен на основании 2, перемещающемся по направляющим станины станка.

В корпусе продольно переметается пиноль 3.

Пиноль имеет коническое отверстие (конус Морзе 2), в которое вставляется упорный центр или другой инструмент; сверла, развертки, патрон сверлильный и т. д. Перемещение пиноли производится маховичком 4, вращающим винт 5.

Основные технические характеристики станка ТВ-4

Наименование параметра	ТВ-4	ТВ-6	ТВ-7
Основные параметры станка
Класс точности	Н	Н	Н
Наибольший диаметр заготовки над станиной, мм	200	200	220
Наибольший диаметр заготовки над суппортом, мм	125	80	100
Высота центров над плоскими направляющими станины, мм	108	108	120
Наибольшая длина заготовки в центрах (РМЦ), мм	350	350	330
Наибольшая длина заготовки в патроне, мм	310
Наибольшая длина обтачивания, мм	300	300	300
Наибольшая высота держателя резца, мм	10 х 12	12 х 12	16 х 16
Высота от опорной поверхности резца до линии центров, мм	12	12
Наибольшее расстояние от оси центров до кромки резцедержателя, мм	78	78
Шпиндель
Резьбовой конец шпинделя, мм	М36 х 4	М36 х 4	М45 х 4
Диаметр стандартного патрона, мм	100	100	125
Диаметр сквозного отверстия в шпинделе, мм	16	18
Наибольший диаметр прутка, мм	15	12
Конус Морзе шпинделя	№2	№3	№3
Число ступеней частот прямого вращения шпинделя	6	6	8
Частота прямого вращения шпинделя, об/мин	120, 160, 230, 375, 500, 710	130, 170, 235, 385, 510, 700	60…1000
Число ступеней частот обратного вращения шпинделя	6	6	8
Частота обратного вращения шпинделя, об/мин	120, 160, 230, 375, 500, 710	130, 170, 235, 385, 510, 700	60…1000
Торможение шпинделя	нет	нет	нет
Блокировка рукояток	нет	нет	нет
Суппорт. Подачи
Наибольшее продольное перемещение суппорта, мм	300	300	260
Перемещение суппорта продольное на одно деление лимба, мм	0,5	0,25	0,25
Наибольшее поперечное перемещение суппорта, мм	100	100
Перемещение суппорта поперечное на одно деление лимба, мм	0,025	0,025	0,025
Наибольшее перемещение резцовых салазок, мм	50	85	85
Перемещение резцовых салазок на одно деление лимба, мм	0,025	0,025	0,025
Угол поворота резцовых салазок, град	±45°	±45°	±40°
Число ступеней продольных подач суппорта	3	3	8
Пределы продольных рабочих подач суппорта, мм/об	0,08; 0,1; 0,12	0,08; 0,1; 0,12	0,1; 0,12; 0,15; 0,16; 0,18; 0,20; 0,24; 0,32
Пределы рабочих поперечных подач суппорта, мм/об	нет	нет	нет
Количество нарезаемых резьб метрических	3	3	6
Пределы шагов нарезаемых резьб метрических, мм	0,8; 1,0; 1,25	0,8; 1,0; 1,25	0,8; 1,0; 1,25; 1,5; 2,0; 2,5
Пределы шагов нарезаемых резьб дюймовых	нет	нет	нет
Пределы шагов нарезаемых резьб модульных	нет	нет	нет
Пределы шагов нарезаемых резьб питчевых	нет	нет	нет
Задняя бабка
Конус Морзе задней бабки	№2	№2	№2
Наибольшее перемещение пиноли, мм	65	65	65
Электрооборудование
Электродвигатель главного привода, кВт	1,0	1,1	1,1
Габариты и масса станка
Габариты станка (длина ширина высота), мм	1440 х 470 х 1020	1100 х 470 х 110	1050 х 535 х 1200
Масса станка, кг	280	300	400

Список литературы

Паспорт токарно-винторезного станка ТВ-4, 1969
Токарно-винторезный станок, модель ТВ-4. Руководство по уходу и обслуживанию, ГлавУчТехПром, 1973
Ачеркан Н.С. Металлорежущие станки, Том 1, 1965
Батов В.П. Токарные станки, 1978
Белецкий Д.Г. Справочник токаря-универсала, 1987
Денежный П.М., Стискин Г.М., Тхор И.Е. Токарное дело, 1972. (1к62)
Денежный П.М., Стискин Г.М., Тхор И.Е. Токарное дело, 1979. (16к20)
Модзелевский А. А., Мущинкин А.А., Кедров С. С., Соболь А. М., Завгородний Ю. П., Токарные станки, 1973
Оглоблин А.Н. Основы токарного дела, 1967
Пикус М.Ю. Справочник слесаря по ремонту станков, 1987
Схиртладзе А.Г., Новиков В.Ю. Технологическое оборудование машиностроительных производств, 1980
Тепинкичиев В.К. Металлорежущие станки, 1973
Чернов Н.Н. Металлорежущие станки, 1988

Связанные ссылки. Дополнительная информация

Токарный станок ТВ-4. Видео
Школьные токарные станки. Обзор
Классификация и основные характеристики станков токарной группы
Выбор подходящего станка для металлообработки
Многозаходная резьба. Способы нарезания многозаходных резьб на токарном станке
Графические знаки для токарных станков
Фрикционная муфта токарно-винторезного станка
Методика проверки и испытания токарно-винторезных станков на точность
Справочник заводов производителей токарных станков
Справочник токарных станков

Главная О компании Новости Статьи Прайс-лист Контакты Справочная информация Интересное видео Деревообрабатывающие станки КПО Производители

Су-47: история уникального российского истребителя | Статьи | 26.09.2022

25 лет назад состоялся первый полет самолета Су-47 (С-37 “Беркут”, предшественник Су-57). Истребитель с обратной стреловидностью крыла разрабатывался ОКБ Сухого с 1983 года, поднял машину в воздух летчик-испытатель Игорь Вотинцев в сентябре 1997 года. Этот экспериментальный истребитель стал базой для отработки применения композитных материалов: его конструкция выполнена из композитов на 13%, что по меркам 1990-х годов было настоящим прорывом. Многие решения, примененные на Су-47, используются при производстве малозаметного истребителя пятого поколения Су-57.

Крыло обратной стреловидности

Наработки по созданию крыла обратной стреловидности и композитным материалам в проекте истребителя Су-47 “Беркут” используются сегодня при создании отечественных беспилотников и гражданских самолетов. Об этом сообщили ТАСС в госкорпорации Ростех по случаю 25-летия первого полета Су-47.

В Ростехе отметили, что крыло обратной стреловидности обладает меньшим индуктивным сопротивлением, что повышает взлетно-посадочные характеристики самолета, маневренность, дальность полета на дозвуковой скорости. Однако создать такое крыло довольно сложно, поскольку при достижении определенных скоростей полета может произойти разрушение всей конструкции. К недостаткам обратной стреловидности также относят:

крайнюю неустойчивость в полете, усугубляющуюся тройным продольным оперением;
образование аэродинамического эффекта скручивания, способного оторвать консоли крыла;
создание дополнительного сопротивления на высоте.

История создания истребителя

Разработка истребителя Су-47 началась в 1983 году как модернизация Су-27 для ВВС СССР, однако в 1988-м проект был закрыт. После этого заказчиком выступил ВМФ СССР. Истребитель переименовали в Су-27КМ (корабельный модифицированный), но после распада Советского Союза проект снова остановили.

С началом 1990-х годов разработка самолета продолжилась специалистами ОКБ Сухого в частном порядке. “Суховцы” понимали, что нужно создавать задел для истребителя пятого поколения, который обладал бы сверхманевренностью, способностью сохранять устойчивость и управляемость на углах атаки до 90 градусов для ближних воздушных боев.

Для решения этой задачи отлично подходила обратная стреловидность крыла. Главным конструктором по теме был назначен Михаил Погосян. Добиться высоких жесткостных характеристик позволило использование композитных материалов. Изготовить панели для крыла обратной стреловидности поручили Обнинскому научно-производственному предприятию “Технология” (входит в Ростех).

“Это колоссальный опыт, который послужил прорывом не только для авиации, но и для нашего производства. Был внедрен метод автоматизированной выкладки изделий для авиационной техники, доведены до высокого качества материалы, да и для рабочих это была отличная практика”, – отметил оператор станков с программным управлением ОНПП “Технология” Александр Конашенков.

Летный экземпляр самолета построили в 1997 году. Тогда же он совершил свой первый полет и сменил название с С-37 на Су-47, получив прозвище “Беркут”. Впервые Су-47 был показан широкой публике на авиасалоне МАКС-1999, где совершил показательный полет. Машина резко выделялась черной окраской и крылом обратной стреловидности.

В СМИ его окрестили истребителем XXI века и сообщали, что машина должна в ближайшее время пойти в серийное производство. Но на самом деле “Беркут” был опытно-экспериментальным самолетом, предназначенным для отработки компоновочных, технических и технологических решений в рамках работ по истребителям нового поколения. На Су-47 удалось внедрить целый ряд новых конструктивных и технических решений, которые ранее не применялись в самолетах подобного класса: реализация большой степени продольной статической неустойчивости, использование в конструкции крупногабаритных фрезерованных панелей двойной кривизны и композиционных материалов в нагруженных элементах конструкции планера. По словам авиаэкспертов, на Су-47 прошли испытания технологии, которые используются для производства новейшего истребителя пятого поколения Су-57.

Конструкция истребителя

Су-47 изготовлен по аэродинамической схеме “продольный триплан”: при создании подъемной силы участвуют три крыла, расположенные в одной плоскости в носовой, средней и хвостовой частях самолета. На истребителе Су-27 применялась похожая схема.
Основное крыло обратной стреловидности – двухкомпонентное, состоящее из корневых частей и консолей, которые могут менять угол стреловидности. При этом только консоль имеет отрицательный угол отклонения по отношению к фюзеляжу, корневая часть имеет прямую стреловидность.

Переднее и заднее горизонтальные оперения необходимы для образования дополнительной подъемной силы в маневренном бою и при укороченном взлете. При посадке используются в качестве дополнительных тормозящих поверхностей.

Из-за особенностей аэродинамического поведения крыла обратной стреловидности в конструкции были широко применены композитные материалы на основе углепластика. Больше всего композитов было использовано в крыле самолета, в котором их доля составляла около 50%. Алюминий использовали только в некоторых продольных жестких элементах.

Тактико-технические характеристики Су-47

экипаж – 1 человек;
длина – 22,6 м;
размах крыла – 16,7 м;
масса без вооружения и топлива – 19,5 тонны;
максимальная взлетная масса – 38,5 тонны;
масса топлива – 12 тонн;
максимальная скорость на высоте – 2500 км/ч;
максимальная скорость у земли –1500 км/ч;
дальность полета на дозвуковой скорости – 4000 км;
дальность полета на сверхзвуковой скорости – 1600 км;
боевой радиус дозвуковой – 2000 км;
боевой радиус сверхзвуковой – 800 км;
продолжительность полета – 6,5 ч;
практический потолок – 20 км;
длина разбега на взлете – 90 м.

Почему Су-47 не приняли на вооружение

Су-47 разрабатывался в сложное для России время в частном порядке, поэтому его принятие на вооружение так и не состоялось. Когда же ВВС России стали готовы закупать современные самолеты, концепция Су-47 морально устарела. Проект был остановлен в пользу разработки истребителя Су-57, который сегодня поступает в войска.

В итоге Су-47 стал экспериментальной базой, на основе которой ОКБ Сухого начало разработку принципиально нового сверхманевренного малозаметного универсального истребителя Су-57, который был уже выполнен по схеме с классической стреловидностью. По данным Ростеха, благодаря проекту разработаны новые конструкции, программное обеспечение и материалы.

Технические характеристики Television Radio-Canada — CBC & Radio-Canada Media Solutions

Для коммерческих материалов

Технические характеристики телевизора (PDF)

Технические характеристики — телевизор

ХАРАКТЕРИСТИКИ ФАЙЛА
Видео	1920 x 1080, 4:2:2 с квантованием 8/10 (согласно SMPTE ST 274: 2008)
	Постоянная 29,97 кадра/с с чересстрочной разверткой, сначала верхнее поле
	Безопасная зона заголовка: 90% высоты и ширины изображения Full HD
	Цветовое пространство в соответствии с Рек. МСЭ-R BT.709
Аудио	PCM, 48 кГц, 24 бит, -2 дБТП макс.
	Аудиомикс от 2 дорожек (стерео) до 6 дорожек (5.1) и стереомикс для DV
	Распределение дорожек: 1:L 2:R 3:C 4:LFE 5:Ls 6:Rs 7:DV-L 8:DV-R
	Интегрированная коммерческая громкость: -24LKFS +/-1LU (измерено с использованием алгоритма UIT-R BS. 1770-3)
Видео с описанием (DV)	Если DV недоступен, требуется стереомикс рекламного ролика на дорожках 7 и 8
Губная синхронизация	1 поле максимально допустимое смещение звука и изображения
Временной код	Присутствует, режим пропуска кадров, непрерывный (от начала до конца — не отображается на экране)
Скрытые субтитры (CC)	Длина файла CC должна совпадать с длиной видеофайла. То же самое должно быть верно и для временного кода. Файл CC должен быть структурирован для 29,97 кадров в секунду, тип: пропуск кадров .

ФАЙЛ Обертка	ВИДЕОКОДИРОВАНИЕ	АУДИО КОДИРОВАНИЕ	ВРЕМЕННОЕ КОДИРОВАНИЕ	СУБТИТРЫ
MXF (.mxf)	XD CAM HD422 @ 50 Мбит/с	ПКМ	В соответствии со стандартом SMPTE ST 377-1:2011	Тип CEA-608, инкапсулированный в данные типа CEA-708, передаваемые в ANC согласно SMPTE ST 436:2006, 8-битное кодирование
Быстрое время (. mov)	XD CAM HD422 @ 50 Мбит/с	ПКМ	Присутствует в файле, а не на экране	Переносится в файл .mov

Скрытые титры – Копия: (требуется CRTC)

Все рекламные ролики должны иметь скрытые титры (файлы .scc или встроенные в видеофайл).

Рекламные ролики без озвучивания и содержащие только музыку по-прежнему требуют субтитров: это означает, что музыкальная нота ♪ или слово «музыка» должны появляться в субтитрах на протяжении весь рекламный ролик . Тайм-код и имя файла .scc должны совпадать с , как у видео.

Структура файла:

КОД ВРЕМЕНИ	ПРОДОЛЖИТЕЛЬНОСТЬ	АУДИО	ВИДЕО
09:59:57:00	2 сек	Тишина	Шифер
09:59:59:00	1 сек	Тишина	Черный
10:00:00:00	—	Коммерческий	Коммерческий
—	1 сек	Тишина	Черный

Соглашение об именах файлов: Имя файла не должно содержать специальные символы, диакритические знаки или пробелы.

ЗАКАЗ	ЭЛЕМЕНТ	ОПИСАНИЕ
1-й	Рекламодатель	Имя рекламодателя, фигурирующего в рекламе
2-й	AdID	Уникальный рекламный идентификатор/коммерческий идентификатор (AdID/ISCI)
3-й	Титул	Коммерческое название
4-й	Продолжительность	Длительность рекламы в секундах (например: 15 с, 30 с, 60 с и т. д.)
Пример: DunderMifflin_DUMIF4556T30E_ScottsTots_30. mxf

Подробнее: Инструкции по оформлению thinktv / Telecaster

Есть вопросы? Напишите по адресу [email protected]

Размер и размеры телевизора — технические характеристики Sky Glass

Explore Sky GlassSky GlassИзображение и звукSky InsideТехнические характеристики

Телевизор 4K UHD со Sky внутри
Без тарелки. Нет коробки. Не суетись.
Потоковая передача шоу и приложений через WiFi
Шесть мощных динамиков. Звук Dolby Atmos®.
Три размера. 43 дюйма 55 дюймов 65″.

Купить сейчас

Бесплатно Возможна доставка
Распределить стоимость с 0%
2 года Гарантия включена

Маленький. Середина. Большой. Простой.

Sky Glass — это идеальное комплексное предложение. Благодаря простым ежемесячным платежам вы получаете передовые технологии и возможность сэкономить деньги. Победа, победа.

Sky Glass требует Sky Ultimate TV (включая Netflix) за 26 фунтов стерлингов в месяц, включая Sky Exclusives и Sky Originals. Плюс фантастический ассортимент, которого вы не найдете на Freeview.

Быстрая перемотка объявлений включена бесплатно в течение 12 месяцев, затем 5 фунтов стерлингов в месяц, чтобы сохранить или просто удалить их. Все пакеты Sky TV имеют контракт на 31 день.

Первоначальный взнос в размере 10 фунтов стерлингов за беспроцентный кредит на 48 месяцев. 20 фунтов стерлингов за беспроцентный кредит на 24 месяца. При условии проверки статуса и кредитоспособности.

Купить сейчас

Информационный лист продукта

«Изысканная платформа для потоковой передачи ТВ премиум-класса, уникальный дизайн, насыщенные цвета 4K-изображения и план оплаты по контракту»

– Технический консультантПрочитать все отзывы

Sky Glass.

Факты и цифры

Хотите знать все тонкости? Вы пришли в нужное место.

Дисплей

Бесконечно богаче. Невероятно яркий. Благодаря HDR-дисплею 55-дюймовое стекло Sky Glass обеспечивает совершенно новый уровень ярких и интенсивных цветов.

Шесть акустически спроектированных динамиков проецируют звук вверх, распространяют его наружу и направляют вперед. Для заполнения помещения объемным звуком Dolby Atmos® на 360°

Sky Inside

Sky Glass поставляется с пультом дистанционного управления. Но вам не нужен пульт дистанционного управления. Просто скажите «Привет, небо» и используйте свой голос для поиска и просмотра. Это телевизор без помощи рук.

Умный телевизор

Только Sky Glass позволяет мгновенно управлять миром телевидения с помощью голосовой команды. Мгновенно находите что угодно, создавайте бесконечный плейлист, храните записи в облаке, перезапускайте шоу на любом канале и узнавайте больше с помощью интеллектуальных рекомендаций.

Энергетические характеристики

Sky Glass — это первый в мире телевизор, сертифицированный CarbonNeutral®, в основе которого лежит экологичность. Потому что мир не может ждать.

Получите больше с Sky Glass

Посмотрите, как Sky Glass сравнивается…

Что подходит именно вам?

Лучший телевизор. Лучше крупным планом.

Благодаря идеальному до пикселя экрану 4K вы можете сидеть вплотную к Sky Glass. И получайте кристально чистое, исключительно детальное изображение отмеченных наградами каналов Sky Originals, сериалов Netflix, которые нельзя пропустить, и других любимых телепередач.

Душевное спокойствие и надежные развлечения.

Спред стоимости с процентной ставкой 0%.

Выберите удобный для вас интервал доставки в течение всего дня.

Переключение на Sky Glass. Легкий.

От Sky+ или Sky Q

Как только вы активируете Sky Glass, мы автоматически отменим Sky Q. Так что вы не пропустите ни секунды телевизора.
Ищете дополнительную информацию?

Доставка на следующий день.

Ваш Sky Glass может быть у вас дома уже завтра. Затем просто подключитесь к WiFi, и все готово.

Небо. Внутри.

Единственный телевизор со Sky Inside. Таким образом, вы можете транслировать каждый канал, шоу и приложение через WiFi. Нет блюда. Нет коробки. Не суетись.

Небесное стекло. По нашей ЛУЧШЕЙ ЦЕНЕ

Sky Glass от 13 фунтов стерлингов в месяц + 24 фунта стерлингов в месяц за Sky Ultimate TV (включая Netflix)

Включает 43-дюймовый телевизор с беспроцентной ссудой на 48 месяцев. При условии проверки статуса и кредитоспособности. 10 фунтов стерлингов авансовый платеж. Контракт на 31 день для Sky TV.

Three simple sizes

S43″Small – 43″ – 43″
M55″Medium – 55″ – 55″
L65″Large – 65″ – 65″

A choice of five colours

Белая керамика
Dusky pink
Racing green
Ocean blue
Anthracite black

Buy nowSee in store

Sky Glass, Sky TV & Netflix

The streaming TV from Sky, with Sky Inside

Available in:

S43 “Small – 43” – 43 “
M55″ Среда – 55 ” – 55″
L65 “Большой – 65” – 65 “

Ceramic White
DUSKY
Ceramic White
DUSKY
гонки
DUSKY
гонки.
Черный антрацит

43-дюймовое стекло Sky Glass на 48 млн. беспроцентной ссуды. При условии проверки статуса и кредитоспособности. 10 фунтов стерлингов авансовый платеж. Контракт на 31 день для Sky TV.

Say hello to colour TV

Available in:

S43″Small – 43″ – 43″
M55″Medium – 55″ – 55″
L65″Large – 65″ – 65″

Белая керамика
Темно-розовый
Зеленый гоночный
Синий океан
Черный антрацит

37 фунтов стерлингов

43-дюймовое стекло Sky Glass на 48 миллионов беспроцентной ссуды. При условии проверки статуса и кредитоспособности. 10 фунтов стерлингов авансовый платеж. Контракт на 31 день для Sky TV.

Маленький. Середина. Большой. Простой.

Available in:

S43″Small – 43″ – 43″
M55″Medium – 55″ – 55″
L65″Large – 65″ – 65″

Ceramic white
Dusky pink
Зеленый гоночный
Синий океан
Черный антрацит

37 фунтов стерлингов

43-дюймовое Sky Glass на 48 миллионов беспроцентной ссуды. При условии проверки статуса и кредитоспособности. 10 фунтов стерлингов авансовый платеж. Контракт на 31 день для Sky TV.

Присмотритесь

Не совсем то, что вам нужно?

Вы найдете все, что вам нравится, в одном месте и на Sky Q.

Explore Sky Q

KD-55X80J Технические характеристики | Sony USA

Sony SupportKD-55X80J

Год выпуска

- 2021
- Dimensions and Weight
- Connectivity
  - - 1 (Side)
    - 1 (Side)
    - 2 (side)
    - MPEG1: MPEG1 /MPEG2PS: MPEG2/MPEG2TS (HDV, AVCHD): MPEG2, AVC/MP4 (XAVC S): AVC, MPEG4, HEVC/AVI: Xvid, MotionJpeg/ASF (WMV): VC1/MOV: AVC, MPEG4, MotionJpeg/MKV : Xvid, AVC, MPEG4, VP8. HEVC/WEBM: VP8/3GPP: MPEG4, AVC/MP3/ASF (WMA)/LPCM/WAV/MP4AAC/FLAC/JPEG; ВЕБМ: VP9/AC4/ogg/AAC/ARW (Screen nail only)
    - Wi-Fi Certified 802.11a/b/g/n/ac
    - Yes
    - Yes
    - Yes
    - –
    - версия 4.2; HID (подключение мыши/клавиатуры)/HOGP (подключение устройства с низким энергопотреблением)/SPP (профиль последовательного порта)/A2DP (стереозвук) ² /AVRCP (пульт дистанционного управления AV)
    - 1 (боковой)
    - Да
- Picture (Panel)
  - - 3840 x 2160
    - LCD
    - Direct LED
  - - –
    - Frame Dimming
- Изображение (обработка)
  - - TRILUMINOS PRO™, технология Live Color™
    - Object-based HDR remaster, Dynamic Contrast Enhancer
    - Да (HDR10, HLG, Dolby Vision)
    - Сигнал HDMI™: 4096 x 2160p (24, 60 Гц), 3840 x 2160p (24, 30, 60 Гц), 1080p (30, 60 Гц) , 1080/24p, 1080i (60 Гц), 720p (30, 60 Гц), 720/24p, 480p
    - 4K X-Reality™ PRO
  - 5 9068 Графика, Фото, Пользовательский, Dolby Vision Bright, Dolby Vision Dark
  - Процессор 4K HDR X1™
  - Motionflow™ XR 240 (исходная частота 60 Гц), автоматический режим
  - Light
Sound (Speakers and Amplifier)
Sound (Processing)
Software
- - Yes (Google Play Store)
  - ДА
  - Да ³
  - Да
  - Английский / Френч / Немецкий / Итальянец / Руссия / Испанский / Вьетнамский. 0003
  - Android TV™
  - Vewd (not pre-installed)
- - Yes
  - –
  - (Analog) Closed Caption, (Digital)Closed Caption
  - 16 ГБ
  - №
  - АФРИКАНСКИЙ, AMH, АРАБСКИЙ, АССАМСКИЙ, АЗЕ, БЕЛ, БОЛГАРСКИЙ, БЕНГАЛЬСКИЙ, БОСНИЙСКИЙ, КАТАЛАНСКИЙ, ЧЕШСКИЙ, ДАТСКИЙ, ДЕС, ГРЕЧЕСКИЙ, ПЕРБАЭСТСКИЙ, АНГЛИЙСКИЙ ФИНСКИЙ, ФРАНЦУЗСКИЙ, GLG, ГУДЖАРАТИ, ХИНДИ, ХОРВАТСКИЙ, ВЕНГЕРСКИЙ, ИНДОНЕЗИЙСКИЙ, ISL, ИТАЛЬЯНСКИЙ, ЕВРЕЙСКИЙ, ЯПОНСКИЙ, КАЗАХСКИЙ, КАННАДА, КОР, КИР, ЛАО, ЛИТОВСКИЙ, ЛАТВИЙСКИЙ, МАКЕДОНСКИЙ, МАЛАЯЛАМ, ПН, МАРАТИ, МАЙ, БУР, NOB, NEP, NLD, ORIYA, PANJABI, ПОЛЬСКИЙ, ПОРТУГАЛЬСКИЙ, РУМЫНСКИЙ, РУССКИЙ, SOL, СЛОВЕНСКИЙ, ALB, СЕРБСКИЙ, ШВЕДСКИЙ, СУАХИЛИ, ТАМИЛЬСКИЙ, ТЕЛУГУ, ТАЙСКИЙ, TGL, ТУРЕЦКИЙ, УКРАИНСКИЙ, URD, УЗБ, ВЬЕТНАМСКИЙ, УПРОЩЕННЫЙ КИТАЙСКИЙ , ТРАДИЦИОННЫЙ КИТАЙСКИЙ , ЗУЛУ
  - Yes
Power and Energy saving
Design
- - Black
  - –
  - Standard Remote
- - Черный
  - Узкая рамка
  - Подставка Slim Blade
Встроенный тюнер0330
Accessibility
- - Yes
  - Yes
  - Closed Caption
- - Yes
  - Yes ³
  - Yes
Аксессуары
Комплектация
- Настольная подставка
- Голосовой пульт дистанционного управления
- Батарейки
- Шнур питания переменного тока
- Инструкция по эксплуатации
- Руководство по быстрой установке

Более мощный во всех отношениях, вот все, что вам нужно знать о сверхлегком и универсальном Surface Pro 7.

КУПИ СЕЙЧАС

12,3-дюймовый сенсорный дисплей

Писать и рисовать на экране естественным образом с помощью Surface Pen ^*
Автоматически подстраивается под условия освещения

Мощь нового поколения

Более быстрая многозадачность и улучшенная графика благодаря оперативной памяти до 16 ГБ
Многозадачность в Microsoft 365 ^* приложения и несколько вкладок

Ваш ноутбук, ваш путь

Сверхтонкий и легкий, всего от 1,70 фунта ²
Трансформируется из планшета в ноутбук со встроенной подставкой и съемной крышкой Type Cover ^*

Больше подключений

Теперь с USB-C® и USB-A
Подключение к нескольким дисплеям, док-станциям и т. д.
Зарядка телефона и аксессуаров

Технические характеристики
Сценарии	Универсальный ноутбук 2-в-1 для работы и развлечений, покупок, банковских операций, записи на экране и потоковой передачи Netflix	Размеры	11,5 x 7,9 x 0,33 дюйма (292 мм x 201 мм x 8,5 мм)
Хранение ³	Варианты твердотельного накопителя (SSD): 128 ГБ, 256 ГБ, 512 ГБ или 1 ТБ	Дисплей	Экран: 12,3-дюймовый дисплей PixelSense™ Разрешение: 2736 x 1824 (267 пикселей на дюйм) Соотношение сторон: 3:2 Сенсорный экран: 10-точечный мультитач
Срок службы батареи ¹	До 10,5 часов обычного использования устройства	Память	4 ГБ, 8 ГБ или 16 ГБ ОЗУ LPDDR4x
Графика	UHD-графика Intel® (i3) Графика Intel® Iris™ Plus (i5, i7)	Процессор ⁸	Двухъядерный процессор Intel® Core™ i3-1005G1 10-го поколения Четырехъядерный процессор Intel® Core™ i5-1035G4 10-го поколения Четырехъядерный процессор Intel® Core™ i7-1065G7 10-го поколения
Соединения	1 разъем USB-C® 1 х USB-A Разъем для наушников 3,5 мм 1 порт Surface Connect Тип поверхности Крышка порта⁴ Устройство чтения карт MicroSDXC Совместимость с внеэкранным взаимодействием Surface Dial*	Безопасность	Микропрограмма TPM Защита корпоративного уровня с входом в систему Windows Hello по лицу
Камеры, видео- и аудиокамеры	Камера для проверки подлинности лица Windows Hello (фронтальная) Фронтальная камера 5,0 МП с видео 1080p Full HD 8,0-мегапиксельная задняя камера с автофокусом и видео 1080p Full HD Двойной студийный микрофон дальнего поля Стереодинамики мощностью 1,6 Вт с поддержкой Dolby® Audio™	Программное обеспечение	Windows 10 Домашняя⁷ 30-дневная пробная версия Microsoft 365
Беспроводная связь	Wi-Fi 6: совместимость с 802. 11ax Беспроводная технология Bluetooth 5.0	Датчики	Датчик внешнего освещения Акселерометр Гироскоп Магнитометр
Внешний вид	Корпус: Фирменный цельный корпус из магниевого сплава со скрытой вентиляцией по периметру Цвета: платиновый, матовый черный⁴ Физические кнопки: Громкость, Питание	Что в коробке	Поверхность Pro 7 Блок питания Краткое руководство Документы по безопасности и гарантии
Гарантия ⁹	Ограниченная гарантия на оборудование сроком 1 год	Масса ² (без крышки типа ^* )	i3, i5: 1,70 фунта (775 г) i7: 1,74 фунта (790 г)
Лучшая в своем классе поддержка от Microsoft Store	30-дневная политика возврата 90 дней бесплатной технической поддержки по телефону 12 месяцев поддержки и технической помощи в магазине 1 бесплатное занятие по передаче данных и оптимизации производительности

Позвольте нам помочь вам найти идеальное устройство Surface

Просто ответьте на несколько простых вопросов о том, что вы ищете, и мы поможем вам сделать выбор. Или сравните технические характеристики каждого компьютера и найдите планшет Surface, созданный для раскрытия вашей оригинальности.

ПОМОГИТЕ ВЫБРАТЬ СРАВНИТЬ ПОВЕРХНОСТЬ

30-дневная политика возврата – без вопросов.

90 дней бесплатной технической поддержки по телефону.

12 месяцев поддержка и техническая помощь в магазине.

1 бесплатное обучение для передачи данных и оптимизации производительности.

^* Некоторое программное обеспечение и аксессуары продаются отдельно.
[1] Срок службы батареи
Surface Pro 7: До 10,5 часов работы от батареи при обычном использовании устройства Surface. Тестирование проводилось корпорацией Майкрософт в сентябре 2019 г. с использованием тестового программного обеспечения и тестового устройства Intel® Core™ i5, 256 ГБ, 8 ГБ ОЗУ. Тестирование состояло из полного разряда батареи при активном использовании и современном режиме ожидания. Часть активного использования состоит из (1) теста просмотра веб-страниц с доступом к 8 популярным веб-сайтам через несколько открытых вкладок, (2) теста производительности с использованием Microsoft Word, PowerPoint, Excel и Outlook и (3) части времени с устройством в режиме ожидания. использовать с бездействующими приложениями. Все настройки были по умолчанию, за исключением того, что яркость экрана была установлена на 150 нит с отключенной автоматической яркостью. Wi-Fi был подключен к сети. Срок службы батареи значительно зависит от настроек, использования и других факторов.
[2] Масса без учета типовой крышки.
[3] Системное программное обеспечение использует значительный объем памяти. Доступное хранилище может меняться в зависимости от обновлений системного программного обеспечения и использования приложений. 1 ГБ = 1 миллиард байт. 1 ТБ = 1000 ГБ. Дополнительные сведения см. на сайте Surface.com/Storage.
[4] Доступные цвета аксессуаров, Type Cover (продается отдельно) и Surface Pro 7 могут различаться в зависимости от рынка и конфигурации.
[5] Требуется подписка на Microsoft 365.
[6] На основе среднего времени; Срок службы батареи значительно зависит от настроек, использования и других факторов. Прочтите https://microsoftedge.github.io/videotest/2017-04/VimeoMethodology.html и https://microsoftedge.github.io/videotest/2017-04/WebdriverMethodology.html для получения более подробной информации.
[7] Surface Pro 7 для потребителей поставляется с Windows 10 Домашняя, чтобы предоставить вам мощные функции Windows, которые вы используете чаще всего, по исключительной цене. Если вам нужны дополнительные инструменты корпоративного управления и безопасности для рабочего места, вы можете перейти на Windows 10 Pro всего за 99 долларов США или приобрести Surface Pro 7 для бизнеса.
[8] Для получения дополнительной информации о процессоре посетите https://www. microsoft.com/en-us/p/surface-pro-7/8n17j0m5zzqs?activetab=processor.
[9] Ограниченная гарантия Microsoft является дополнением к вашим правам в соответствии с законодательством о защите прав потребителей.

Рекламные технические спецификации и сроки

Наши каналы

Channel 4 Traffic отвечает за коммерческое эфирное время на следующих каналах и платформах:

Канал 4

Канал 4, 4Seven, E4, Еще 4, Фильм 4, Все 4

УКТВ

W, Дэйв, Алиби, Золото, Иден, Драма, Вчера, UKTV Play

Сеть Box Plus

4Music, Heat, Kiss, Kerrang!, Magic, Smash Hits, The Box

Открытие

HGTV, действительно

Технические характеристики

По вопросам технических характеристик обращайтесь к поставщику рекламы и спонсорства (Adstream/Peach/Clearcast).

Утвержденное отслеживание третьей стороной

Для кампаний VOD у Channel 4 есть список утвержденных поставщиков для стороннего отслеживания показов. Это:

Общение
Google DoubleClick
Инновид
Сизмек

Если вам требуется отслеживание от другого поставщика, обратитесь к своему менеджеру по работе с клиентами.

Спецификации рекламы

Очистка рекламы

Рекламные ролики для линейного контента и видео по запросу (все 4) должны соответствовать действующему Кодексу стандартов телевизионной рекламы BCAP. (Вещательный комитет рекламной практики). Все рекламные ролики, предназначенные для трансляции на любом из перечисленных выше сервисов, должны быть одобрены Clearcast перед трансляцией.

Чистая передача: +44 (0)20 7339 4700

Доставка

Мы принимаем доставку часов через Adstream/Peach/Clearcast на сайты передачи.

С 1 октября 2021 г. мы потребуем от всех рекламодателей использовать CARIA для отправки инструкций по копированию для всех кампаний, за исключением тех, которые включают конкретные запросы на размещение и PVX. Нажмите сюда, для получения дополнительной информации.

UKTV находится в процессе перевода поставщиков услуг воспроизведения вещания с Redbee на SES, что позволит им вести вещание в формате HD. Таким образом, любые рекламные ролики, которые ранее поставлялись до 1 июня 2020 года и в будущем, должны будут повторно поставляться через Adstream/Peach/Clearcast. SES по-прежнему сможет принимать рекламные ролики SD, хотя вам следует отдать предпочтение HD.

Рекламный поток: +44 (0)20 7539 8400

Персик +44 (0)20 7468 6868

Чистая передача: +44 (0)20 7339 4700

Связаться с

По любым вопросам или дополнительным разъяснениям, касающимся спецификации и доставки копии, обращайтесь:

Свен Александр, начальник дорожного движения: 07711 767096
Филип Наттер, диспетчер движения: 07834 337436
Сэнди Вуд, диспетчер трафика: 07595 106135

2022 Сроки предварительного бронирования

Месяц		AB Крайний срок
22 января		Вторник, 30 ноября 2022 г.
22 февраля		Среда, 5 января 2022 г.
22 марта		Вторник, 25 января 2022 г.
22 апреля		Вторник, 1 марта 2022 г.
22 мая		Вторник, 29 марта 2022 г.
22 июня		вторник, 26 апреля 2022 г.
22 июля		Вторник, 31 мая 2022 г.
22 августа		Вторник, 28 июня 2022 г.
сен-22		Вторник, 2 августа 2022 г.
22 октября		Среда, 31 августа 2022 г.
22 ноября		Вторник, 27 сентября 2022 г.
22 декабря		Вторник, 1 ноября 2022 г.

Государственные похороны 19 сентября 2022 г. Копия инструкций, утверждение и график доставки

Линейная дата выхода в эфир	Инструкции, утверждение копии и доставка EOP
Среда, 14 сентября…	Понедельник, 12 сентября
Четверг, 15 сентября	Понедельник, 12 сентября
Пятница, 16 сентября	Вторник, 13 сентября
Суббота, 17 сентября	Вторник, 13 сентября
Воскресенье, 18 сентября	Среда, 14 сентября
Понедельник, 19 сентября**	Среда, 14 сентября
Вторник, 20 сентября	Четверг, 15 сентября

** Государственные похоронные праздничные дни

Крайний срок VOD: 19 и 20 EOP понедельник, 12 сентября

Примечания:

1) Даты получения копий указаны для того, чтобы некоторые вещательные компании не применяли надбавки за позднее копирование.
2) Вещательные компании Великобритании представлены: ITV, Sky Media, Channel 4 и Warner Media.
3) Агентствам с клиентами, для которых указанные сроки нецелесообразны, следует обращаться напрямую к торговым представителям отдельных вещателей для согласования их требований.

Обычная доставка

Линейная копия Инструкции должны быть предоставлены как минимум за 2 полных рабочих дня до передачи. Линейная копия должна быть доставлена как минимум за 2 полных рабочих дня до передачи, чтобы избежать задержки
. доставка доплата.

1. Даты получения копий указаны для того, чтобы избежать дополнительных сборов за поздние копии, взимаемых некоторыми вещательными компаниями.

2. Британские вещательные компании представлены: ITV, Sky Media, Channel 4, Turner Broadcasting 9.0003

3. Агентствам с клиентами, для которых указанные сроки нецелесообразны, следует обращаться напрямую к торговым представителям отдельных вещателей для согласования их требований.

Specs Samsung Series 7 55TU7000 138,7 см (54,6″) 4K Ultra HD Smart TV Wi-Fi Серые телевизоры (UN55TU7000FXZA)

Это демонстрация бесшовной вставки описания продукта Icecat LIVE на ваш веб-сайт. Представьте, что это адаптивное техническое описание включено на страницу продукта вашего интернет-магазина Как интегрировать Icecat LIVE JavaScript

Продукты, которыми вы можете управлять с помощью устройств с поддержкой Echo и Alexa. Google Assistant готов помочь, когда и где вам это нужно. Управляйте своим расписанием, получайте помощь в повседневных задачах, управляйте умными домашними устройствами, развлекайтесь и многое другое. Программа DLNA Certification and Logo Program предназначена для обеспечения того, чтобы сертифицированные продукты DLNA реализовывали функции, необходимые для соответствия рекомендациям DLNA, и чтобы они действительно взаимодействовали с другими аналогичными устройствами при подключении к этим устройствам в домашней среде потребителя. Программа DLNA Certification and Logo Program позволяет компаниям сертифицировать свою продукцию в рамках четко определенного и тщательного процесса.

Вставьте спецификацию продукта в свой контент

Icecat LIVE: JS для Samsung UN55TU7000FXZA

Icecat Live DOC

Данные продукта в формате CSV для Samsung UN55TU7000FXZA

CSV DOC

Загрузить пакет изображений

Надстройки Icecat

Скачать бесплатно Открыть спецификации Icecat

Скачать таксономию Icecat для &nbsp”телевизоров”

Bullet Points Samsung Series 7 55TU7000 138,7 см (54,6″) 4K Ultra HD Smart TV Wi-Fi Серый :
— сверхбыстрый процессор Crystal 4K превращает все, что вы смотрите, в потрясающее 4K
— Посмотрите, чего вам не хватало, благодаря четкому и четкому изображению с разрешением в 4 раза выше, чем у Full HD
.
Полное название Samsung Series 7 55TU7000 138,7 см (54,6″) 4K Ultra HD Smart TV Wi-Fi Серый :
Краткое редакционное описание Samsung Series 7 55TU7000 138,7 см (54,6″) 4K Ultra HD Smart TV Wi-Fi Серый
55″, 3840 x 2160, HDR, 20 Вт, DLNA, HDMI, USB, 50/60 Гц, VESA, LAN
Подробнее>>>
Samsung Series 7 55TU7000 138,7 см (54,6″) 4K Ultra HD Smart TV Wi-Fi Серый:
Официальный маркетинговый текст Samsung Series 7 55TU7000 138,7 см (54,6″) 4K Ultra HD Smart TV Wi-Fi Серый от производителя
4K делает мир лучше
TU7000 Crystal UHD
Телевизор TU7000 Crystal UHD раскрывает скрытые детали с качеством, в четыре раза превышающим Full HD. Plus Universal Guide поможет вам быстро и легко найти именно то, что вы хотите посмотреть.
Высокое качество изображения
Процессор Crystal 4K
Сверхбыстрый процессор превращает все, что вы смотрите, в потрясающее 4K.
Смотрите на картинку, а не на телевизор
Boundless Design
Гладкий, элегантный и минималистичный дизайн притягивает вас к экрану под любым углом.
Испытайте красоту разрешения 4K UHD
Разрешение 4K UHD
Посмотрите, чего вам не хватало, благодаря четкому и четкому изображению, которое в 4 раза превышает разрешение Full HD в
раз.
Потрясающие детали
HDR
Расширенный динамический диапазон позволяет наслаждаться широким спектром цветов и визуальных деталей
даже в темных сценах.
Больше ярких цветов
Crystal Display
Насладитесь кристально чистыми цветами, точно настроенными
для получения естественно четкого и яркого изображения.
Знает, когда вы готовы к игре
Режим автоматической игры (ALLM)
Погрузитесь в игру быстрее с режимом автоматической игры, который автоматически оптимизирует экран и минимизирует задержку ввода, предоставляя вам больше контроля. Наслаждайтесь плавным игровым процессом без размытия и дрожания изображения.
Избавьтесь от беспорядка
Clean Cable Solution
Держите все свои телевизионные кабели в порядке, спрятав их в подставке, чтобы вы могли в полной мере наслаждаться просмотром телевизионного контента без беспорядка.
OneRemote для полного контроля
OneRemote
Изящный и тонкий OneRemote автоматически обнаруживает и контролирует все совместимые подключенные устройства и контент.
Проводите время за просмотром, а не с поиском
с универсальным гидом
Универсальный гид содержит список избранного контента из каналов вещания и потокового вещания, персонализированный специально для вас. Легко находите любимый контент в одном месте.
Подходит для вашей домашней экосистемы
Работает с:
Сделайте жизнь более взаимосвязанной. Samsung TV без проблем работает с Amazon Alexa, Google Assistant и AirPlay 2.
Работает с
Amazon Alexa
Телевизоры Samsung работают с Alexa, что упрощает интеграцию с вашими устройствами с поддержкой Alexa. Попросите Alexa включить телевизор, переключить каналы, отрегулировать громкость и многое другое.
Работает с AirPlay 2
Apple AirPlay 2
С помощью AirPlay 2 вы можете транслировать или делиться контентом с устройств Apple на большом экране. Легко воспроизводите видео, музыку, фотографии и многое другое с iPhone, iPad и Mac на телевизоре Samsung.
Краткое суммарное описание Samsung Series 7 55TU7000 138,7 cm (54,6″) 4K Ultra HD Smart TV Wi-Fi Серый:
Этот краткий итог описания Samsung Series 7 55TU7000 138,7 cm (54,6″) 4K Ultra HD Smart TV Wi-Fi Серый сформирован автоматически и использует название продукта и первые шесть основных спецификаций.
Samsung Series 7 55TU7000, 138,7 см (54,6″), 3840 x 2160 пикселей, QLED, Smart TV, Wi-Fi, серый
Общее описание Samsung Series 7 55TU7000 138,7 cm (54,6″) 4K Ultra HD Smart TV Wi-Fi Серый:
Это автоматически сформированный общий итог Samsung Series 7 55TU7000 138,7 cm (54,6″) 4K Ultra HD Smart TV Wi-Fi Серый основанный на первых трех спецификациях, первых пяти спецификаций групп.
Самсунг серии 7 55TU7000. Диагональ экрана: 138,7 cm (54,6″), Разрешение экрана: 3840 x 2160 пикселей, Тип HD: 4K Ultra HD, Технология отображения: QLED, Форма экрана: Плоский. Smart TV. Технология интерполяции движения: AMR (Active Motion Rate) 120, Исходное соотношение сторон: 16:9. Система формата цифрового сигнала: ATSC. Wi-Fi. Цвет товара: Серый
Вставьте спецификацию продукта в свой контент
Icecat LIVE: JS для Samsung UN55TU7000FXZA
Icecat Live DOC
Данные продукта в формате CSV для Samsung UN55TU7000FXZA
CSV DOC
Загрузить пакет изображений
Дополнения Icecat
Загрузить бесплатное техническое описание Open Icecat
Скачать таксономию Icecat для&nbsp”телевизоров”
Сообщить об ошибке
RU Доступ к этому продукту ограничен. Пожалуйста, свяжитесь с вашим менеджером по работе с клиентами в Icecat.
Спецификации
Распределители
Спецификации
Дисплей
Диагональ дисплея *
138,7 см (54,6″)
Тип HD *
4K Ultra HD
Технология отображения *
QLED
Форма экрана *
Flat
Собственное соотношение сторон *
16:9
Технология интерполяции движения *
AMR (частота активного движения) 120
Разрешение дисплея *
3840 x 2160 пикселей
ТВ-тюнер
Тип тюнера *
Аналоговый и цифровой
Система цифрового формата сигнала *
ATSC
Количество тюнеров
2 тюнера
Автоматический поиск каналов
Smart TV
Smart TV *
Интернет-телевидение *
Операционная система установлена *
Tizen
Дублирование экрана
Поддержка Apple AirPlay 2
Аудио
Количество динамиков *
2
Номинальная среднеквадратичная мощность *
20 Вт
Аудиодекодеры
Dolby Digital
Multiroom
Аудиотехнология Multiroom
Samsung Multiroom Link
Сеть
Wi-Fi *
Локальная сеть Ethernet *
Стандарты Wi-Fi
Wi-Fi 5 (802. 11ac)
Wi-Fi Direct
Bluetooth *
Версия Bluetooth
4.2
Поддержка HID
Дизайн
Сворачиваемый дисплей
Выключатель
Крепление VESA *
Цвет продукта *
Серый
Производительность
Поддерживается расширенный динамический диапазон (HDR) *
Игровой режим
Performance
Digital Clean View
Порты и интерфейсы
Audio Return Channel (ARC)
Порт DVI
Порты Ethernet LAN (RJ-45) *
1
Количество портов USB 2. 0 *
1
Цифровой оптический аудиовыход
1
Количество портов RF
2
Количество портов HDMI *
2
Вход ПК (D-Sub) *
Функции управления
Режим ECO
Работает с Amazon Alexa
Работает с Google Assistant
Мощность
Потребляемая мощность (типичная) *
60 Вт
Потребляемая мощность (режим ожидания) *
0,5 Вт
Входное напряжение переменного тока
110 – 120 В
Входная частота переменного тока
50/60 Гц
Вес и размеры
Ширина (с подставкой)
1229.

Технические характеристики тв 7: ТВ-7 (ТВ7) Станок токарно-винторезный учебный. Схемы, описание, характеристики

Технические характеристики токарного станка ТВ 320, схемы

Технические характеристики и возможности оборудования

Базовые технические показатели

Возможности ТВ 320

Устройство

Станина.

Передняя (шпиндельная) бабка.

Суппорт.

Фартук.

Коробка скоростей.

Задняя бабка

Дополнительные приспособления.

Конструктивные особенности станка

Кинематическая и электрическая схемы

Друзья хочу поделится своей историей покупки токарного станка ТВ-16.

Инструкция к эксплуатации

Применение оборудования

Токарный станок ТВ: 4, 16, 7

Сведения о производителе учебного токарно-винторезного станка ТВ-6

Станки, выпускаемые Ростовским заводом малогабаритного станочного оборудования МАГСО

Суппорт

Элементы конструкции станка

Основные компоненты станка

Станина

Передняя бабка

Гитара

Коробка подач

Фартук

Суппорт

Задняя бабка

Электрооборудование

Смазка

Назначение и область применения

Технические характеристики станка

Отличия ТВ-от ТВ-4

ТВ-(ТВ6) станок токарно-винторезный учебный. Назначение, область применения

Принцип работы и особенности конструкции станка

Схема работы коробки

Как правильно купить подержанный станок

Отзывы

Использование устройства

Особенности эксплуатации

Тумба

Конструктивные элементы ТВ-6

Передняя и задняя бабки

Коробка подач и гитара сменных шестерней

Станина

Суппорт

Фартук

Назначение оборудования

Техника безопасности

Оглавление

Фартук

Токарный станок ФТ 11: технические характеристики, схемы, описание

Основные узлы

Сведения о производителе учебного токарно-винторезного станка ТВ-11

Станки, выпускаемые Ростовским заводом малогабаритного станочного оборудования МАГСО

Технические характеристики

Конструктивные особенности

Конструкция станка ФТ-11

Станина станка

Коробка скоростей станка

Шпиндельная бабка

Задняя бабка

Описание и назначение

Техника безопасности

Описание

Электрооборудование станка

Система смазки

Предназначение и область применения.

ТВ-4 (ТВ4) Станок токарно-винторезный школьный. Схемы, описание, характеристики

Сведения о производителе учебного токарно-винторезного станка ТВ-4

Станки, выпускаемые Ростовским заводом малогабаритного станочного оборудования МАГСО

Характеристики и особенности конструкции

Габаритные размеры рабочего пространства

ТВ-4 (ТВ4) Станок токарно-винторезный учебный. Назначение, область применения

Принцип работы и особенности конструкции станка

Основные технические характеристики школьного токарно-винторезного станка ТВ-4

Шпиндель токарно-винторезного станка ТВ-4

Sound (Speakers and Amplifier)
