Для быстрого обустройства подпорных стенок, заборов, парапетов, а также изготовления декоративных элементов на загородном участке рекомендуется использовать габионы. Этот материал представляет собой сетчатую конструкцию, которая наполняется искусственным или природным камнем и приобретает определённую форму. Согласитесь, наполнить контейнер камнем быстрее, чем строить забор или иную конструкцию с помощью цементного раствора.

В качестве наполнителя габионов чаще всего используется галька, гранит, диорит и известняк, реже для наполнения выбирают травертин, битый кирпич и базальт. Требований к наполнителю два — размер камня не должен быть меньше 7 см, иначе они просто будут высыпаться через ячейки сетки и материал наполнения должен быть прочным (400−100 М), устойчивым к морозу (200−300F) и не подверженным размыванию.

Преимущества габионов

Кроме сокращения трудозатрат на возведение заборов, подпорных стенок и иных конструкций, габионы имеют следующие преимущества:

  1. Компактность в сложенном виде,
  2. Водоустойчивость,
  3. Простоту монтажа,
  4. Соответствие экологическим стандартам,
  5. Долговечность.

Компактность позволяет привезти на участок нужное количество габионов в легковой машине, а водоустойчивость предотвращает повреждение сетки от воздействия внешних факторов. Немалый плюс — это простота монтажа, для заполнения конструкций камнем не надо нанимать специалистов, работа по силам любому. Так как сетка не подвержена коррозии (также, как и наполнитель), то загородному участку не грозит экологическая катастрофа, а долговечность материала позволяет один раз наполнить короб камнем и забыть про него на годы. Никакое обслуживание не требуется.

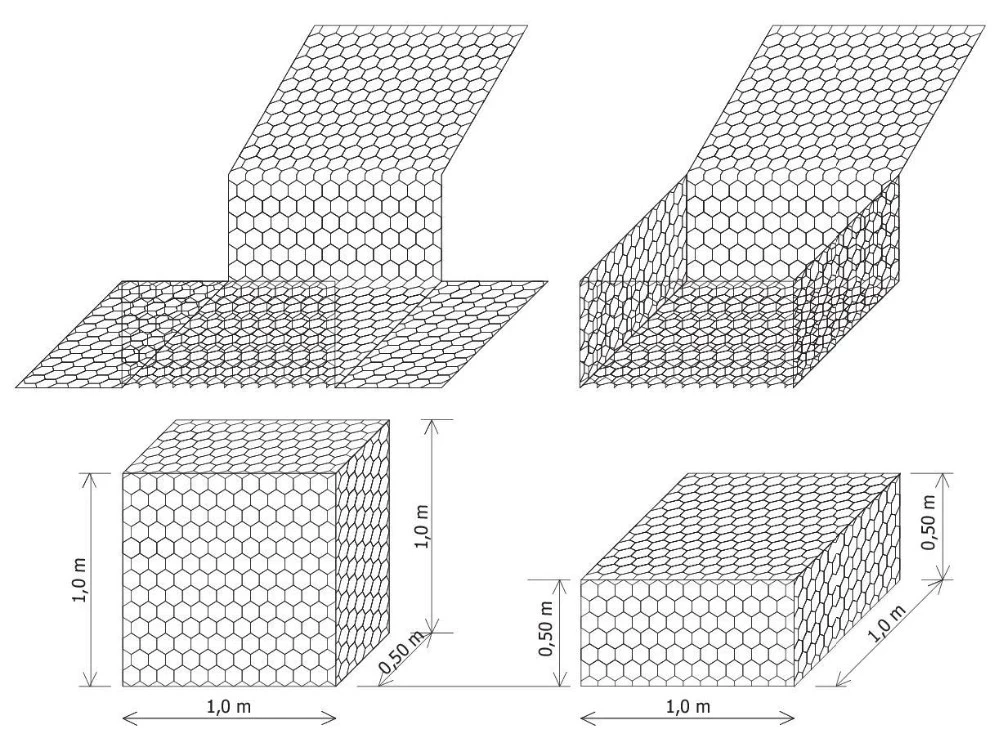

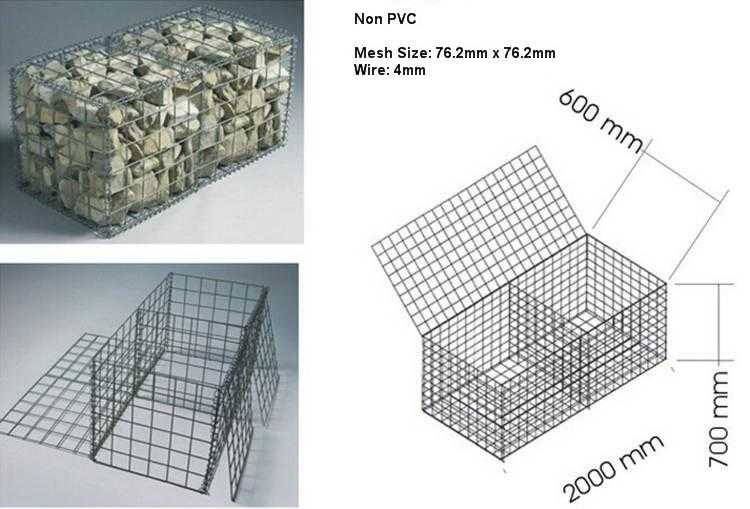

Отметим, что габионные конструкции имеют разные размеры, чаще всего в форме прямоугольника. Длина сетчатого ящика колеблется от 1 до 6 метров при высоте от 0,5 до 2,2 м и ширине от 0,1 до 1 метра. Это позволяет подобрать сетку с оптимальными для конкретного вида работ размерами.

Реже встречаются сетчатые корзины цилиндрической формы, с помощью которых укрепляют подпорные стенки и создают декоративные элементы на участке.

Материал сетки гальфановая или оцинкованная сетка, прочность на разрыв которой выше той же рабицы в 4−5 раза. В некоторых случаях проволока имеет ПВХ-покрытие, что создаёт усиленную защиту от коррозии. Толщина проволоки доходит до 6 мм, обычно диаметр находится в диапазоне 2−4 мм.

Подготовка места монтажа

Площадка на месте монтажа сетки должна быть ровной, кроме этого, перед установкой габиона надо прокопать по его периметру углубление для большей устойчивости. Глубина углубления 20−25 см. После прокопа земля на месте монтажа трамбуется.

Компания Геотех рекомендует подстелить под сетчатую конструкцию геотекстиль и слегка присыпать его мелким щебнем или гравием. При желании сделать капитальное основание площадка бетонируется, но это необязательно.

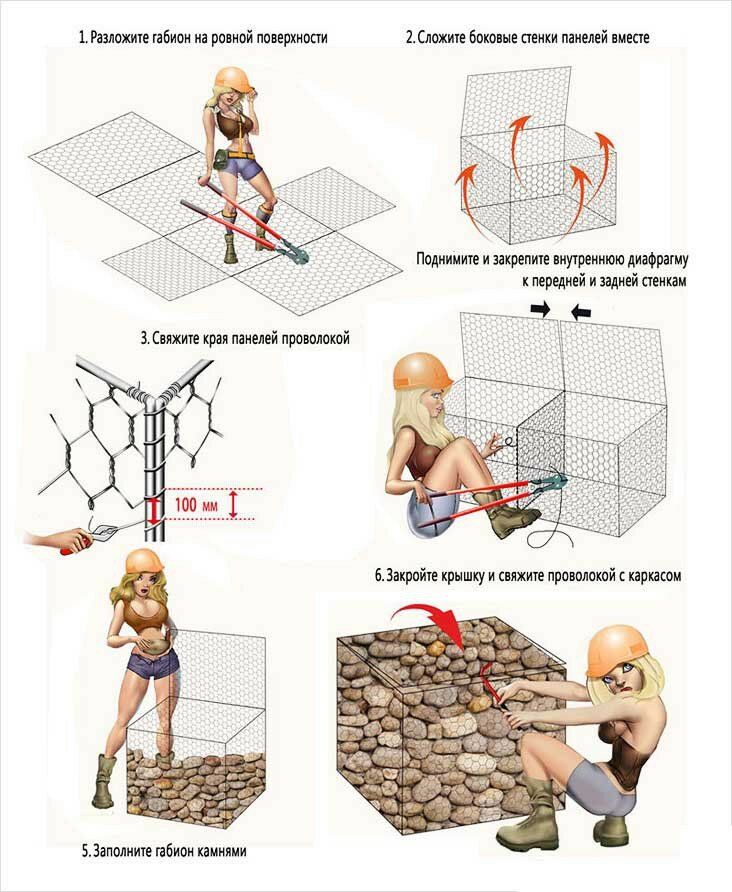

Сборка короба

Короб распаковывается на месте монтажа и проверяется на дефекты. Проволока не должна иметь разрывов, а ячейки обязаны быть одинакового размера. После проверки стенки короба сгибаются до образования формы контейнера.

Теперь надо связать проволокой углы собранного ящика, при этом важно, чтобы верхняя часть короба по сторонам находилась на одном уровне. Для усиления конструкции в углах можно использовать арматуру, которая приваривается или привязывается к сетке.

Установка контейнера

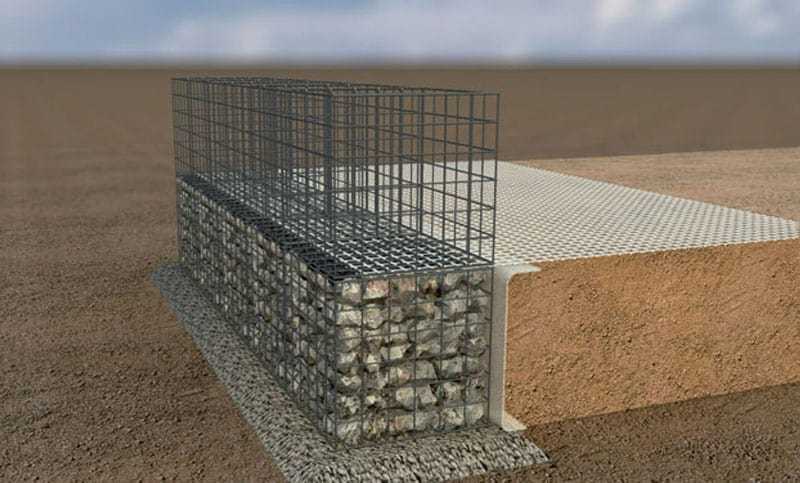

При установке короба следите за точностью работ по уровню. Необязательно сразу углублять конструкцию в вырытую земляную нишу — она опустится туда сама под весом наполнителя.

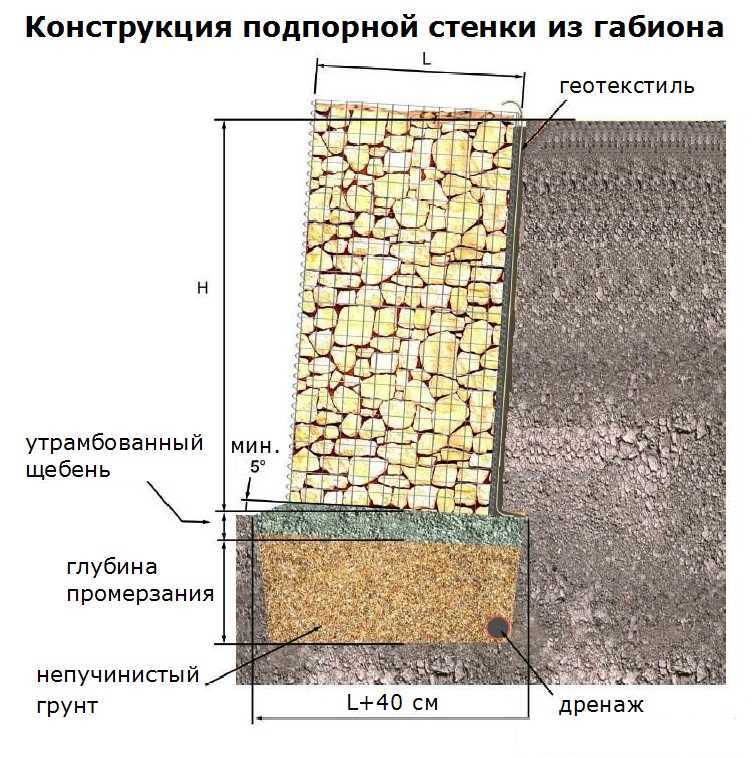

Если габион используется для обустройства высоких заборов или подпорных стенок, то по углам устанавливают столбики для опоры, на которые и натягивается сетка. Глубина бетонирования опор 50−70 см, интервал установки 1−1,5 метра. После заполнения сетчатых ящиков столбиков видно не будет, так что переживать о внешнем виде участка не стоит.

Соединение габионов

Если в конструкции используется несколько габионов, то их надо надёжно соединить между собой до образования единой конструкции. Для этого используют металлические спирали или обжимную проволоку. Связка коробов идёт по углам, если установлены опорные столбики, то короба связываются между собой и прикрепляются дополнительно к столбам.

Чтобы короба не деформировались до наполнения по их углам до засыпки камня крепят деревянные рейки, которые в конце работы убираются. Обратите внимание, спирали и проволока для связки должны иметь антикоррозийное покрытие!

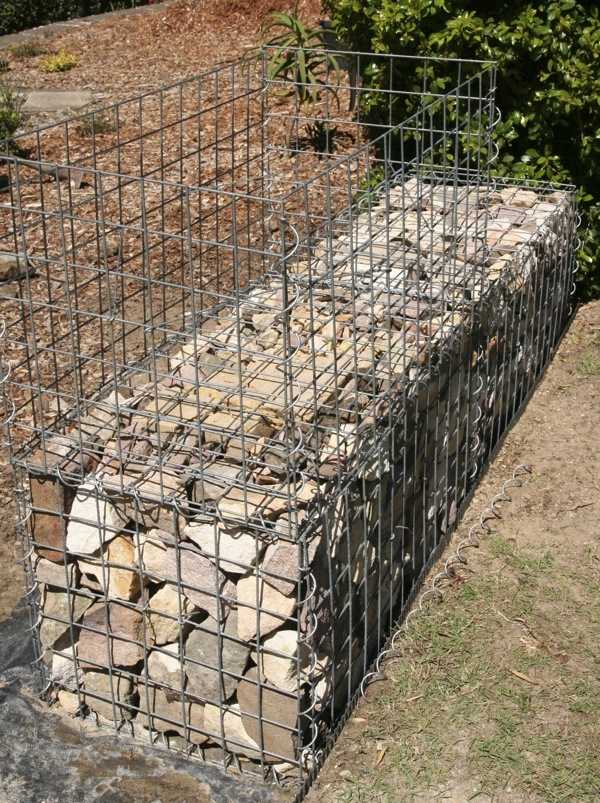

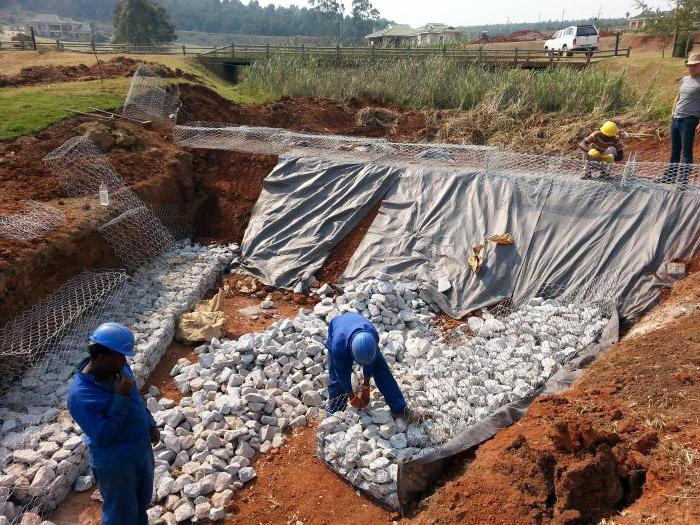

Наполнение и установка расчалок

При засыпке наполнителя обязательно следите за тем, чтобы он заполнил в коробе все пустоты. Крупные камни опускаются на дно корзины по одному, мелкие засыпают из ведра и после разравнивают внутри сетки.

Короб наполняется сразу до трети или половины, после чего противоположные стенки стягиваются специальными расчалками, входящими в комплект габионов. Расчалки — это рёбра жёсткости, они предотвращают прогиб стенки контейнера под весом наполнителя. Крепятся рёбра через 25−40 см в каждую 4−5 ячейку.

После фиксации расчалок в короб досыпается наполнитель до верха. Не забывайте равномерно разравнивать камни для предотвращения образования в сетке пустот.

Если высота ящика более 1,5 метра, то первичная засыпка идёт до трети, после чего устанавливают рёбра жёсткости. Далее засыпка до двух третей и снова крепят расчалки. Так короб сохранит свою форму при любом наполнении.

В целях экономии можете в середину контейнера насыпать более мелкие камни или даже строительный мусор, но их надо обязательно обернуть геотканью. От этого характеристики короба не станут хуже, но получится сэкономить на наполнителе (мусор не стоит ничего, за камни надо платить).

Засыпка камня ведётся «с горочкой» так как наполнитель даёт усадку.

Верхняя стенка короба закрывается после полной засыпки конструкции и закрепляется проволокой.

Рекомендуем также после завершения монтажа промыть наполнитель из шланга — так можно обеспылить камни и они приобретут более привлекательный вид. Допускается дальнейшая декоративная отделка контейнеров, но это дело владельцев участка, так как о вкусах не спорят.


Поделитесь информацией:

Оцените:

(2)


Правильная укладка габионного камня



Какой камень используется для заполнения габионов, как правильно уложить камень, технология укладки габионного камня и последствия нарушения процесса монтажа габионов – эти и другие вопросы мы подробно рассмотрим в настоящей статье. Ключевыми факторами, от которых зависит правильность монтажа габионов и соответственно долговечность и эстетичность конструкции являются надлежащий выбор и покупка камня заполнителя, а также качественный монтаж габионных конструкций на стадии заполнения каменным материалом. Это относится как к габионам из плетеной сетки, так и к конструкциям из сварной оцинкованной сетки, имеющих шестиугольную ячейку в первом случае и прямоугольную во втором. Мы детально остановимся на особенностях заполнения камнем сварных габионов, поскольку в данном случае эстетика играет в большинстве случаев первостепенную роль.

Требования к габионному камню

Требования и стандарты габионного камня определены в ГОСТ 8267-93. На выбор камня для заполнения габионов влияют множество факторов. В зависимости от условий и среды эксплуатации габионной конструкции осуществляется подбор физических характеристик камня, который может быть природным либо искусственным. В большинстве случаев используется натуральный камень твердых изверженных базальтовых или гранитных пород. К слову, гранитный камень по праву завоевал лидирующие позиции на габионном рынке России. Существенную роль при покупке габионного камня играют прочность и морозоустойчивость. Прочность камня определяется путем воздействия на материал высокого давления и низким коэффициентом раздавливания при различных нагрузках и, соответственно, влияет на сохранение изначальной формы и долговечность готовой конструкции из габионов. Поэтому камень заполнитель отличается высокой маркой прочностью: выше М1000.

Морозостойкость камня складывается из его способности сохранять свои физические и механические свойства при многократном воздействии  переменных температур и влажности. В нашем случае этот параметр должен быть не ниже  F150. Плотность габионного камня. Есть два термина: насыпная плотность и плотность  при ручной укладке. Насыпная плотность нерудных материалов гораздо ниже, чем при ручной укладке, в связи с наличием большого количества пустот, и составляет порядка 1,45т/м3 для габионного камня. При ручной укладке, камень подбирается и стыкуется  друг к другу по форме и размерам с минимальными пустотами, тем самым обеспечивается прочность конструкции габиона. Правильная ручная укладка обеспечивает плотность не ниже 1,75т/м3 (данные ВСН-АПК 2.30.05.001-03). Выбор фракции/размера камня осуществляется на основе размера ячейки габиона. Соответственно размер камня должен быть больше размера ячейки, в противном случае он будет вываливаться сквозь ячейки. При монтаже габионов оптимальная фракция камня должна быть на 30-50% больше размера ячейки габиона. Сварные габионы имеют вертикально ориентированную ячейку шириной 50мм и высотой кратной 50мм. Соответственно оптимальная фракция габионного камня будет 70х150мм. В завершении раздела отметим, что камень должен быть однородным по составу, форме и цвету. Однако при решении конкретных дизайнерских задач цвет камня может отличаться в зависимости от конечного рисунка поверхности: слоями, формами и т.д.

Технология укладки камня в габионы

На стадии заполнения габионов камнем мы готовим, собираем и устанавливаем в проектное положение габионные конструкции. Для плетеных габионов сетки/карты с помощью монтажной проволоки собираются в объемные конструкции, устанавливаются на подготовленную песчаную подушку с геотекстилем и притягиваются друг к другу. При монтаже сварных габионов панели притягиваются спиралями, и получившиеся  конструкции устанавливаются на монолитную ленту. При сборке пергонов сетки навешиваются на петличные швеллера, установленные в ленточном фундаменте вместе с опорными столбами. Заполнение камнем осуществляется ВРУЧНУЮ. Поскольку монтажу габионов из сетки с двойными скрутками мы уделили уже достаточно внимания, рассмотрим технологию заполнения габионов из сварной сетки. Сначала устанавливаются продольные и поперечные стяжки из оцинкованной проволоки д.4,0мм на нижних уровнях конструкции (если это пергоны), либо весь комплект крепежа для сварного габиона высотой 0,5м.

Для защиты стяжек от повреждения при засыпке рекомендуется установить деревянные распорки над стяжками. При ширине/толщине габиона 0,5м, длина распорки будет тоже 0,5м. Затем производится постепенная послойная засыпка габиона с последующим распределением камней каждого слоя камня. Правильное распределение камней обеспечивает наибольшую плотность и гарантирует отсутствие значительных пустот между материалом. Камни прикладываются друг к другу по схожим границам и линиям, устанавливаются плоской стороной к лицевой грани габиона. Стандартная сертификация габионного камня предусматривает наличие в партии камней большей и меньшей от запрашиваемой фракции (зерновой состав). Булыжники, размеры которых превышают средний размер в два раза, колются надвое. Допускается укладка камня меньшей фракции в центр габиона, но не более 30% от общего объема конструкции. При монтаже пергонов ввиду наименьшей толщины рекомендуется укладывать камень однородной формы. Засыпка пергонов также производится послойно при помощи брезентового рукава. Каждый слой вручную распределяется по стенкам с наименьшими пустотами. Далее снова устанавливаем ряды поперечных стяжек с вертикальным шагом 0,2-0,25м и производим засыпку до полного заполнения конструкции.

ВНИМАНИЕ! При монтаже габионов не допускается механическая засыпка без послойного выравнивания, выпирание камня сквозь ячейки, образования значительных пустот, использование камня несоответствующих размеров на лицевой грани. Надеемся, данная информация поможет сделать правильный выбор и не ошибиться при покупке камня и монтаже габионов.

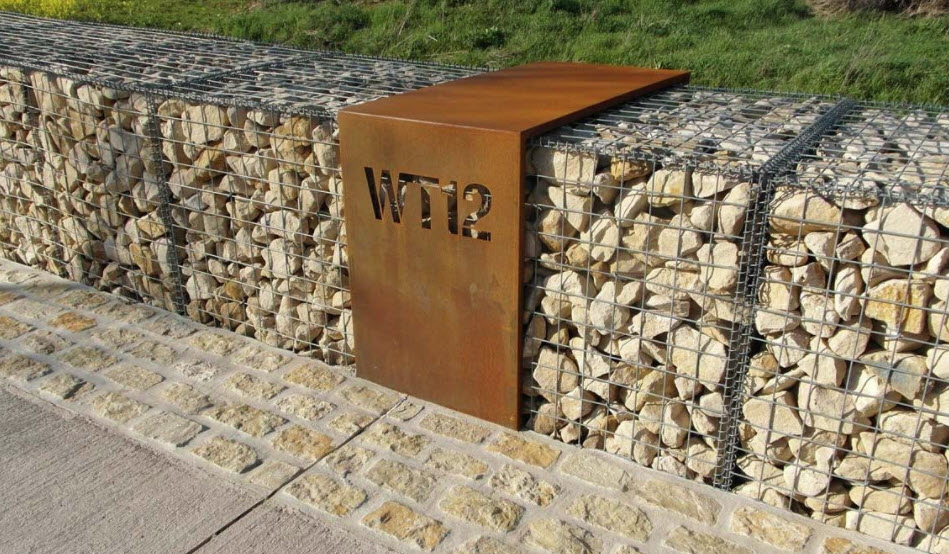

Пример правильной и неправильной укладки габионного камня

ПРАВИЛЬНО НЕПРАВИЛЬНО




Смотрите также:

  • Камень для габионов
  • Сборка сварных габионов
  • Изготовление габионов

geofast. ru Адрес: 141407, г. Химки, Нагорное шоссе д.2
Тел.: +7 (495) 665-32-11
E-mail: [email protected]

создание сайтов
IT-ГРУППА “Цитрон”

Заказать звонок

Оставьте свой номер телефона и наш Специалист перезвонит Вам в ближайшее время

монтаж габионов, укладка габионов, сборка габиона, габионы установка

Специалисты, давно работающие с габионами, тщательно изучившие их особенности, свойства, отмечают, что провести установку таких конструкций можно и собственными силами. Несомненно, здесь важно принимать во внимание особенности проекта, уровень его сложности. К примеру, произвести укрепление огромной береговой линии, создать с помощью габиона надежную подпорку сложно, поэтому лучше не рисковать. Что же касается ограждений, то это вполне под силу и новичкам. Для того чтобы вы смогли самостоятельно определить, стоит ли вам этим заниматься, лучше рассмотреть особенности монтажа, правила выполнения этого процесса.

Технология укладки габионов

Непосредственно технология укладки габионных конструкций достаточно просто. Но для того чтобы достигнуть ожидаемого результата, необходимо принять во внимание рекомендации производителей, ознакомиться с инструкцией, а также соблюдать основные этапы. Только в этом случае можно достигнуть приемлемого результата, потратив немного времени.

Предварительно проводятся подготовительные мероприятия. Суть их заключается в подготовке поверхности, на которую будет осуществляться укладка, а также сборке габионов.

Поверхность, на которую будет производиться монтаж, обязательно нужно очищать от мусора, растительности. Это позволит беспрепятственно расположить сетку, а также наполнитель. Помимо этого, необходимо частично выравнивать местность, если перепады действительно большие.

Свойства

На характеристики габиона влияет не только диаметр металлической сетки и частота прутьев, но и способ соединения проволоки между собой. Так, сетка Рабица не может обеспечить прочное соединение, т. к. проволока в ней не скрепляется, а лишь переплетается, и прутья под воздействием даже малой нагрузки будут соскальзывать. Чтобы этого не допустить, при изготовлении используют технологию двойного кручения прутьев для их высокой стойкости на нагрузки различного характера – разрыв, сжатие, кручение. В результате образуется очень прочная и надежная армированная конструкция, способная пропускать влагу.

Монтаж габионов

Как только подготовительный процесс закончен, можно переходить к установке габионов, которые уже сконструированы. Изначально их располагают на поверхности без наполнителя, а также выравнивают в соответствии с действующим проектом. Только после этого они частично заполняются соответствующим сырьем. По углам устанавливаются анкера, иные элементы, что позволяет зафиксировать их в одном положении. С внешней стороны габионов располагается деревянная рама, с помощью которой можно поддерживать боковые панели в вертикальном положении.

Как только все габионы, которые предусмотрены проектом, установлены, можно переходить к их заполнению. Чаще всего для этих мероприятий применяют камень. Важно проследить, чтобы величина фракции составляла 12,5-25 сантиметров. Более точные размеры стоит определять, исходя из особенностей сетки. В некоторых случаях целесообразно пользоваться различными фракциями. При этом более крупные камни нужно располагать вблизи боковых панелей, а мелкие – в центральной части габионов.

Необязательно заполнение выполнять вручную. Можно пользоваться и специальным оснащением. Но, какой бы вариант не был выбран, нужно осуществлять укладку максимально плотно. Если вы планируете осуществлять еще монтаж габионов, то последняя конструкция должна оставаться пустой. В этом случае вы сможете беспрепятственно продолжать установку, привязку и заполнение.

Чем наполняют габионные сетки?

Первые, «солдатские» емкости набивали землей, травой и корягами, всем, что попадало под руку.

Самыми популярными, однако, считаются габионы с каменными «внутренностями». Такие, кстати сказать, издревле делают не только в Европе, но и в Японии. Годятся обломки гранита, песчаника, доломита, мрамора, гипсового шпата, кварцита, известняка, гнейса, базальта, щебень, речная галька… Обыкновенная клеть, наполненная камнями, подойдет к любой архитектуре, любому стилю ландшафтного искусства.

Но не грех и отступить от классики. Скажем, добавить к натуральным минералам искусственные, светящиеся в темноте – представляете, как феерично выглядит такое, с люминесценцией, строение?

Довольно часто также комбинируют различные породы камня, чтобы создать, например, цветовую градацию: темный цоколь и светлый, «воздушный» верх. Или выложить узор – камнями одного оттенка на фоне камней другого, контрастного.

Красиво получается, когда, допустим, черный лабрадорит чередуют со светлым, серебристым кварцитом, насыщенным красным или зеленым гранитом, образуя полосы либо волны.

А еще, бывает, в габионы вкрапляют кусковое стекло и крепят внутри LED-подсветку. Смотрятся такие светящиеся коробы, как застывшее, окаменевшее пламя.

Вам по душе естественность, непринужденность? — Тогда рекомендуем не заполнять контейнеры под самый верх, а оставить их полупустыми: со временем в зазорах между камнями прорастет трава, и получатся полутравяные габионы.

Кроме камней, сетчатые емкости наполняют спилами, поленьями, обломками кирпича или черепицы, корой или стеклянными бутылками… Всем, что впишется в стилистику и замысел.

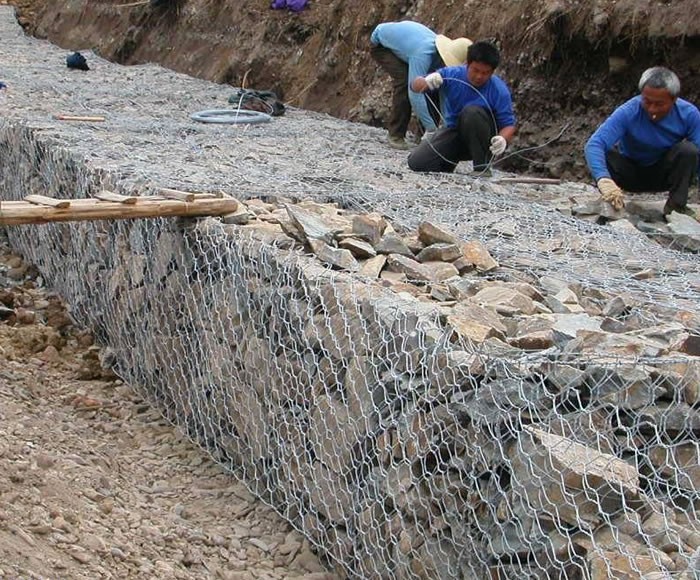

Укладка габионов

Осуществляя укладку габионов, особое внимание необходимо уделить размещению камня внутри конструкции. Обусловлено это тем, что именно правильность его расположения оказывает влияния на такие показатели, как длительность эксплуатации, прочность, надежность.

Габионы стоит заполнять за один подход только на 30-35 процентов. После этого нужно произвести фиксацию уложенных камней, воспользовавшись специальными связующими скобами, иными крепежными элементами. Таким принципом стоит пользоваться и для следующих двух слоев. Если же вы решили воспользоваться не коробчатыми габионами, а матрацами Рено, то заполнение может проводиться в один или два приема. Выбирая приемлемый вариант, стоит руководствоваться размерами данной конструкции.

Для того чтобы усадка камня, который располагается внутри конструкции, происходила равномерно, специалисты рекомендуют немного выходить за грани, примерно, на 5 сантиметров. Со временем все выровняется, ничего выступать не будет. Как только это произойдет, можно производить монтаж крышки. Ее необходимо располагать максимально близко к граням, а также фиксировать к панелям при помощи проволоки, специальных скоб.

Предотвратить деформацию крышки, которая может произойти в процессе усадки, несложно. Для этого стоит изначально осуществлять временную привязку. За некоторое время камень равномерно распределиться по всему периметру коробка, после чего можно производить более надежную фиксацию.

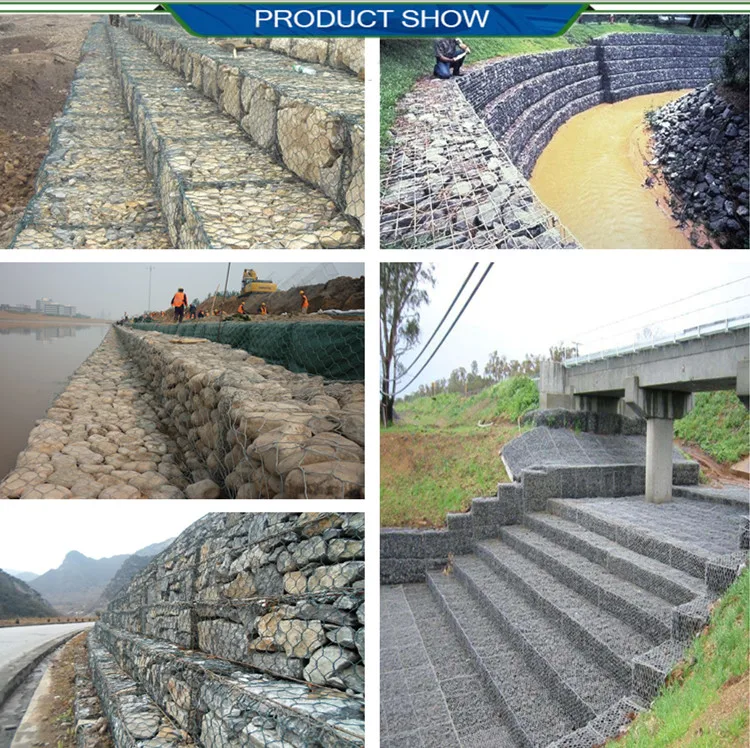

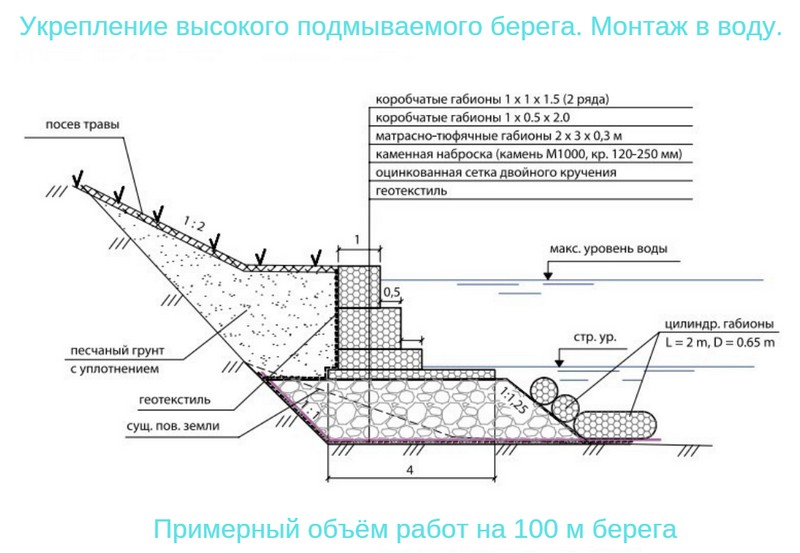

Обратите внимание, что укрепление береговых линий при помощи габионов – сложный процесс. Основная проблема заключается в том, что недостаточно просто произвести монтаж. Обязательно нужно фиксировать дополнительно габионы, пользуясь анкерами, иными крепежными деталями. Обусловлено это тем, что на габионы воздействует влага, температурные колебания, ветер. Если же своевременно произвести фиксацию, можно предотвратить проблемы, дополнительные расходы.

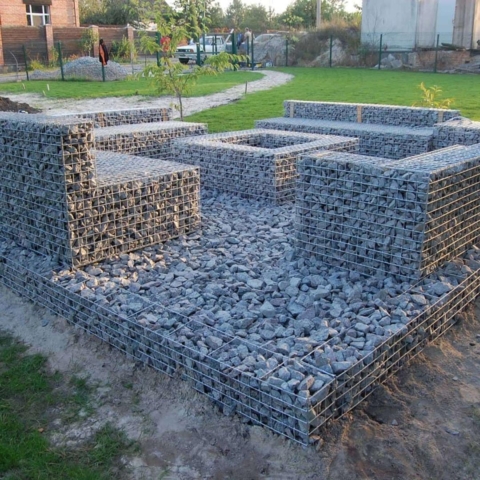

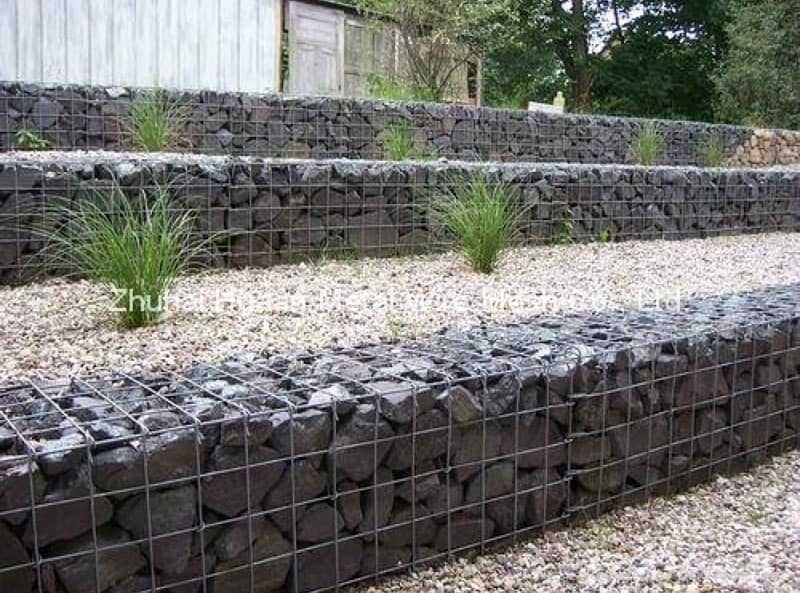

Идеи использования

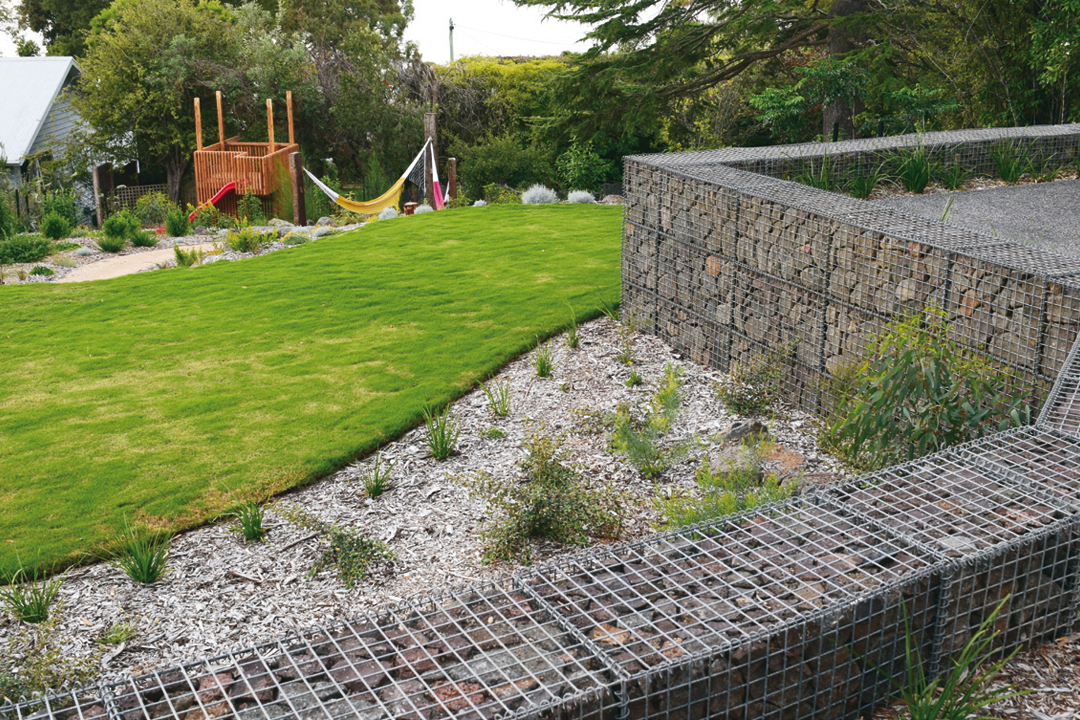

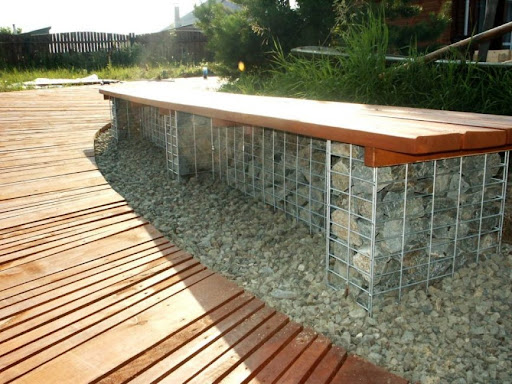

Габионы в ландшафтном дизайне служат примером недорогого, но стильного средства выразительности. С их помощью можно воплотить в жизнь самые смелые задумки. Дизайнерами разработана масса вариантов по благоустройству территорий габионными сооружениями.

Обратите внимание на несколько идей:

Зонирование участка. Благодаря мобильности и гибкости сетчатому каркасу можно придать различную форму. Высокий габион в виде бордюра — это проверенный прием разделения общего приусадебного пространства на отдельные функциональные зоны.

Укрепление склонов водоема от размывания. Актуально для владельцев хозяйств у рек, озер, а также для тех, у кого собственный декоративный пруд. Под влиянием ветра и воды почва постепенно разрушается.

Предотвратить эрозию берегового грунта помогут габионы, установленные по периметру водоема. Чтобы конструкция не распалась, каждый блок соединяется с предыдущим проволокой. Лестницу, примыкающую к водному источнику, также можно сделать с помощью габионов.

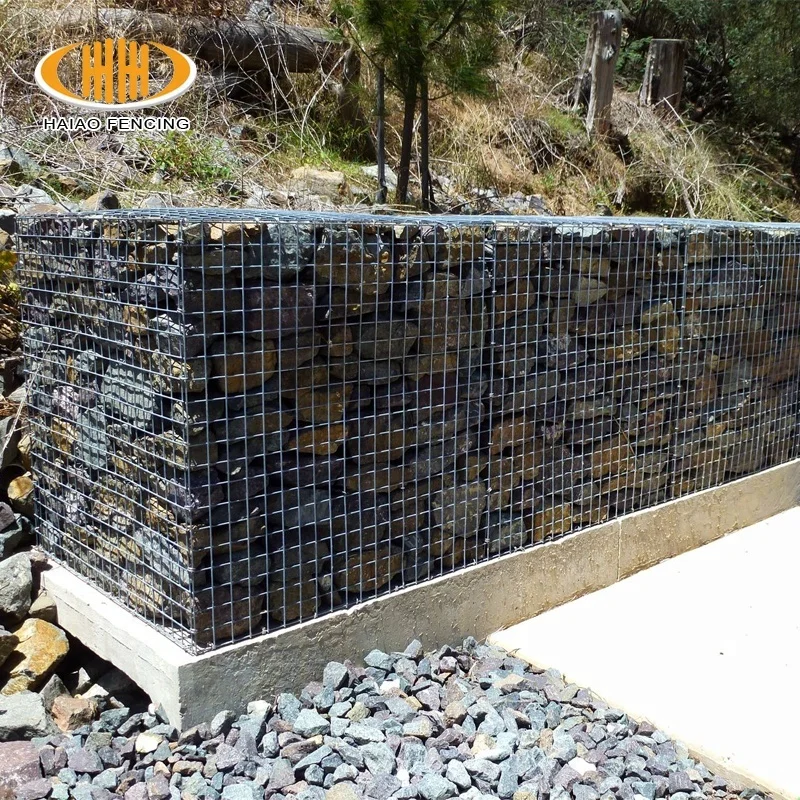

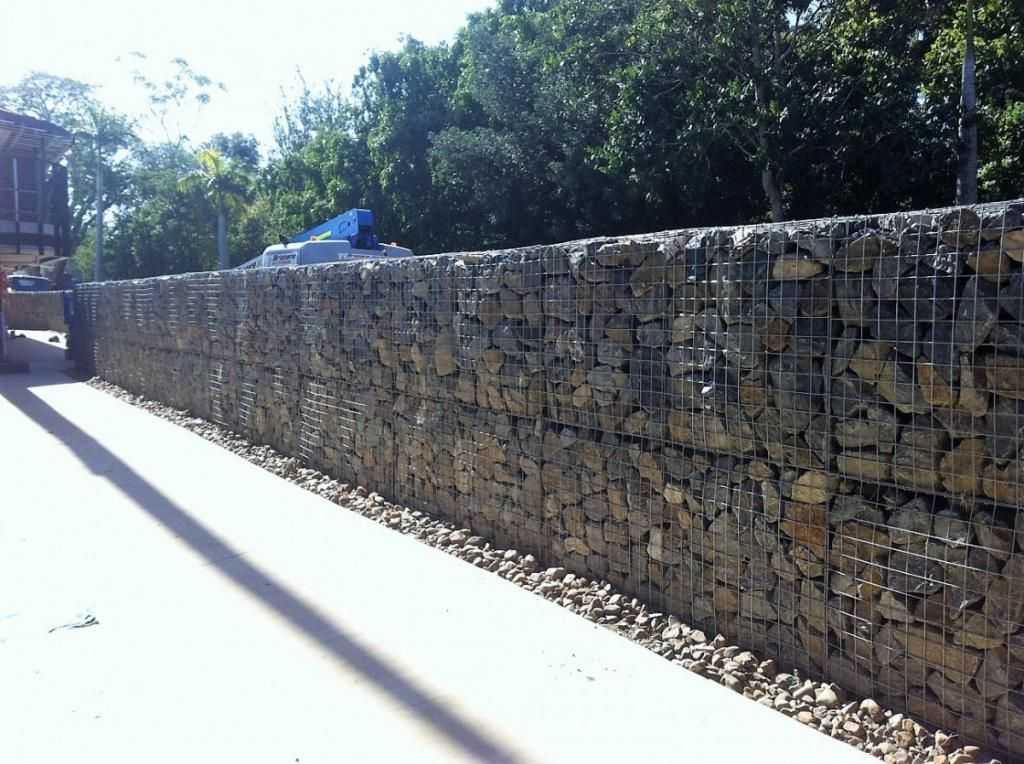

Забор из габионов. Если в процессе строительных работ скопилось множество отходов (битый кирпич, крошка из камня или бетона), не стоит избавляться от них. Используйте их в качестве наполнителя изгороди.

Преимущество такого забора — долгий срок эксплуатации, экологичность, простота монтажа. Для большей эстетичности в пространство между камнями высаживают вьющиеся растения.

Оформление зеленых насаждений. Из габиона можно соорудить подставку для кашпо или клумбу для цветов. Камни великолепно подчеркивают хрупкость и нежность растений.

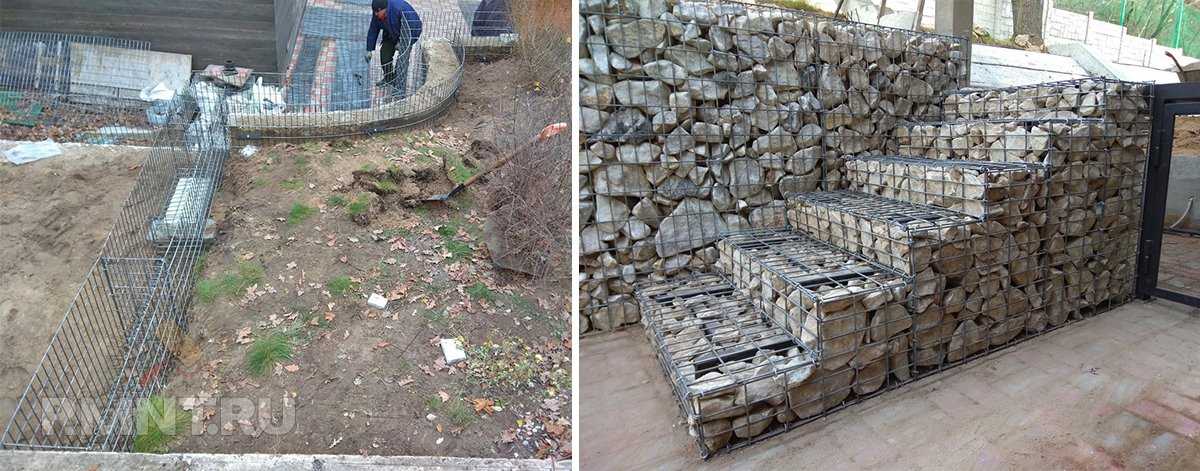

Фигуры и архитектурные элементы. Габионные клетки — хорошая основа для садовых скамеек, столешниц, мангалов и очагов, стен беседок.

Фотоподборка габионов ниже показывает готовые решения в области дизайна.

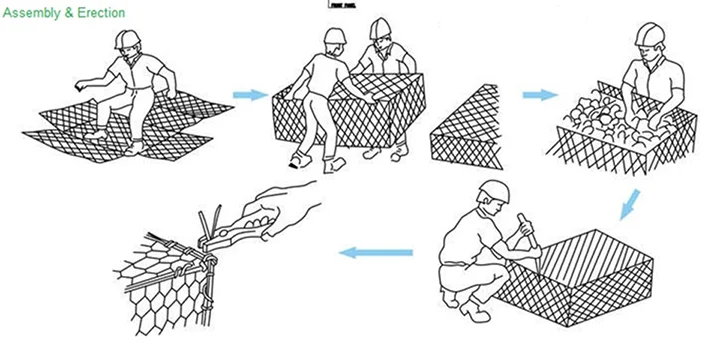

Сборка габионов

Сборка габионов – один из наиболее значимых процессов. От правильности выполнения этого мероприятия зависит, сможете ли вы нормально произвести монтаж, укрепить поверхность.

Поскольку материал поставляется в упаковке, перед сборкой ее нужно аккуратно снять. Извлеченный габион стоит расположить на ровной, а также устойчивой поверхности. Все края материала нужно расправить. Обязательно проследите, чтобы не было загнутых, неровных, завернутых частей.

Далее необходимо произвести конструирование ящика прямоугольной формы. Для этого боковые части нужно расположить в вертикальном положении. Учтите, что боковые панели должны располагаться на одном уровне. Только после этого можно переходить к фиксации сторон. Как правило, в качестве крепежного материала используется проволока. Крепеж стоит осуществлять через каждые 10-12 сантиметров. Витки должны быть, как двойными, так и одинарными.

Преимущества

Габионы обладают следующими качествами, обеспечивающими им множество преимуществ:

  • благодаря большому весу обеспечивается прочность, устойчивость и возможность сохранять форму под большими нагрузками;
  • с повышением времени эксплуатации, прочность этого материала лишь увеличивается;
  • обладают дренажными свойствами, т. к. влага этим материалом не задерживается и свободно проходит между камнями. Поэтому конструкция не испытывает гидростатических нагрузок;
  • их можно укладывать на неровную поверхность, они повторят все контуры покрытия;
  • легко изготавливаются и быстро монтируются без применения спецтехники.

Монтаж габионов инструкция. Инструкция монтажа вязаных габионов.

Вязаные габионы это габионы из проволоки, сплетенные на оборудовании в заводских условиях, имеющие шестиугольную форму ячеек.

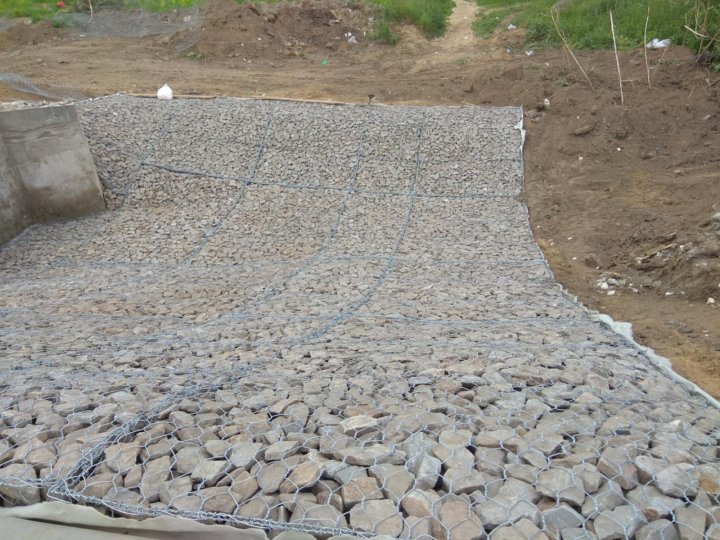

Габионы бывают в виде матрацев рено (плоские габионы небольшой высоты 0,17-0.3 м), которые используются в качестве основания под коробчатые габионы. Или для укрепления склонов по принципу накрывания поверхности.

И в виде кубов или параллелепипедов– коробчатые габионы. Они имеют высоту от 0,5 м до 1 м.

Для спец.проектов, когда типовые размеры не подходят, используется сетка. Из нее плетется габион нужных размеров. Технология монтажа габионов имеет несколько общих этапов:

Подготовка рельефа– срезка, насыпь, если это необходимо и предусмотрено проектом

Подготовка снования– габион требует фундамента, как и любое другое сооружение. Для этого формируется песчано-щебеночная подушка с прослойкой из геотекстиля. Как правило, 25-40 см. Щебень используется прочных пород (гранит и прочие подобные материалы). Подушка формируется слоями, каждый из которых уплотняется до коэффициента уплотнения 0,95.

Далее начинается монтаж конструкций. Габионы приходят в разобранном виде. И необходимо собрать конструкцию с помощью обвязки всех сторон проволокой. Не забудьте о мембранах (внутренних стенках габиона), которые делят габион на секции и придают дополнительную прочность. Количество сетки идет в % от веса самой конструкции– порядка 7%. Если просто, то примерно 1 кг сетки на 1 небольшой габион.

Далее габионы перемещаются на место укладки и выставляются в ряд. Коробчатые габионы монтируются с помощью опалубки, в которую замыкается ряд. Она не даст камню распереть конструкцию и сохранить качество выкладки.

Все габионы связываются между собой.

По поперечной стороне делаются стяжки, иначе габион может потерять форму.

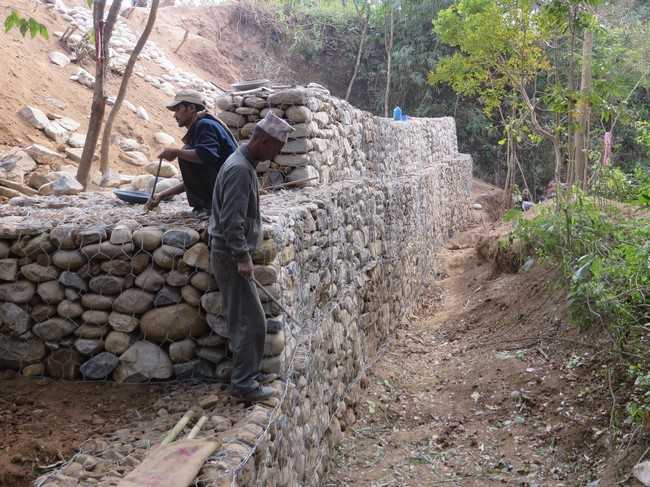

Качество укладки камня будет влиять на коэффициент усадки конструкции в последующем, когда камень начнет «садиться». Поэтому в небольших объектах камни укладываются вручную, стараясь максимально подбирать размерность, как пазл.

На больших объектах возможно применения ковшовой техники, но укладку сопровождает укладчик, особенно в пристеночных частях и дне.

Если внешний вид габиона важен, а это практически всегда необходимо, поскольку габион участвует в ландшафтном дизайне, то качество выкладки лицевой части должно быть выше. Там подбирают камень правильной формы и максимально плотно делают кладку.

При окончании ряда зашиваются крышки габиона.

Сначала делают нижний ярус, затем идут выше и выше, в зависимости от количества рядов.

При необходимости по задней стенке делают дренажную трубу и выводят ее через габион для сброса воды (когда речь идет об отводе дренажа с участка или склона). Сквозь габион можно вывести дренажную систему, если он является подпорной стеной на берегу реки, канавы, ручья.

Пропустить трубу в габион можно только до монтажа камня, т.е в пустой габион. Для этого сетку можно немного подрезать, если диаметр трубы больше диаметра ячейки. Труба должна выдерживать давление веса габиона, поэтому используется металл или асбест. При большой потенциальной нагрузке на трубу ее защищают дополнительными «фермами»– сплетенными перемычками из сетки.

Последним этапом является демонтаж опалубки. Не забудьте проверить, все ли короба соединены.

Стороны габиона, которые будут контактировать с грунтом, защищают геотекстилем для исключения инфильтрации грунта в габион и вынос частиц вовне. При сооружении подпорных стен берега из габионов задняя стенка всегда закрывается геотекстилем, если предстоит обратная засыпка.

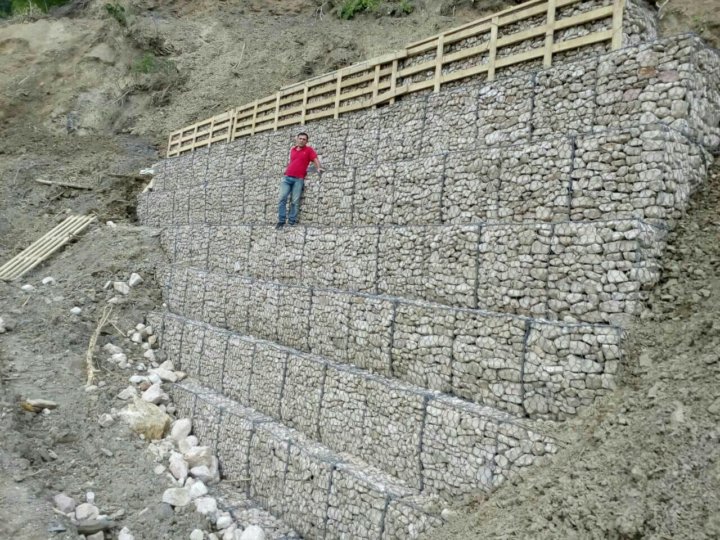

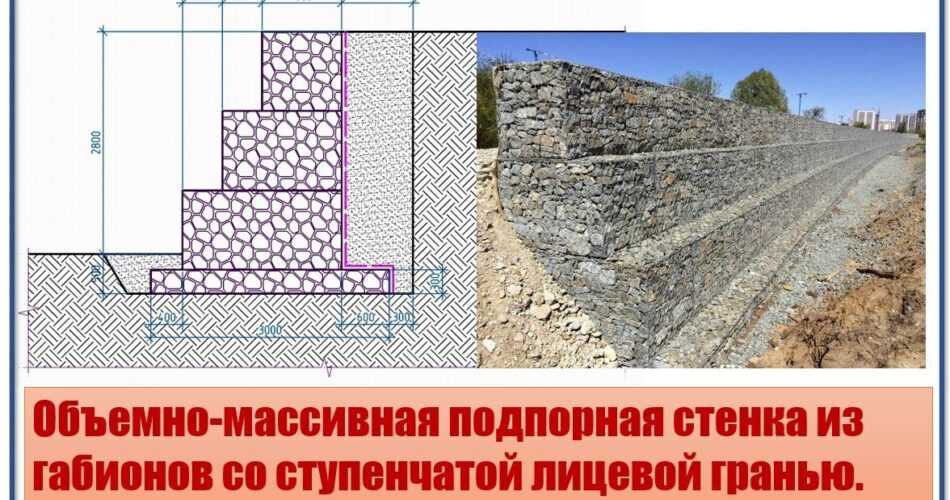

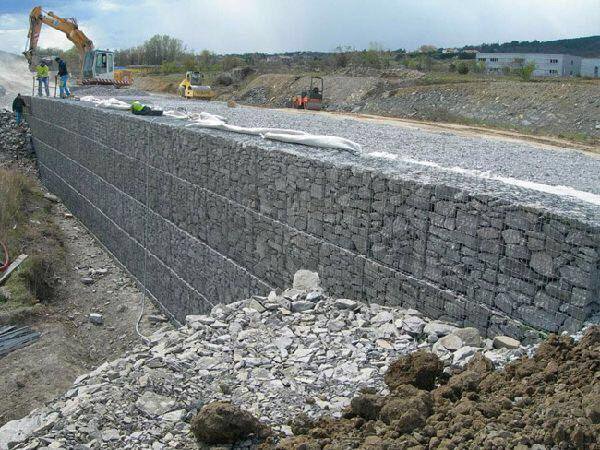

В зависимости от назначения сооружения габионы проектируются в один или несколько рядов. Для частных строений ярусов часто не много. При берегоукреплении водных объектов, оврагов высота габионной стенки может составлять несколько метров. Для устойчивости конструкции внизу идет самый широкий ярус. С поднятием высоты ширина яруса уменьшается. И вверху будет самый узкий ярус 0,5 или 1 м шириной. Так называемый принцип пирамиды. Отсюда и стоимость сооружения– чем больше кубических метров в габионах, тем дороже. Ширина и высота подбирается набором габионов разной размерности.

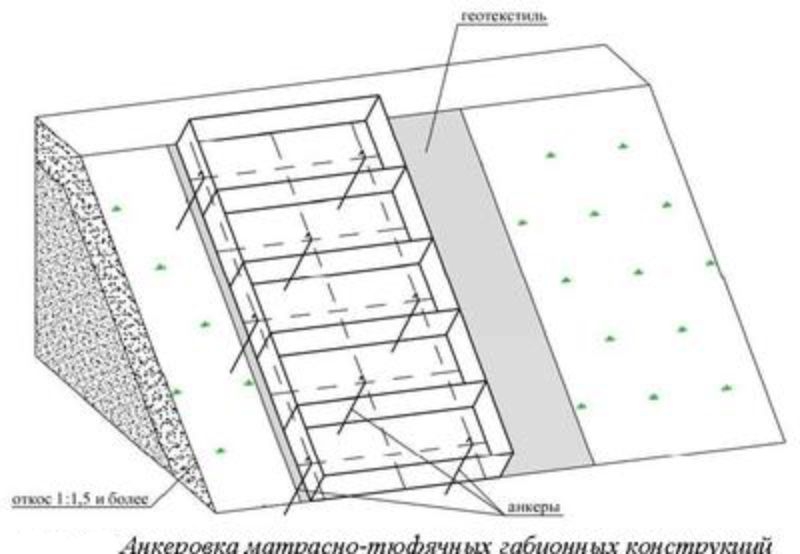

Матрацы рено применяются для укладки «по площади» и выступают либо нижним ярусом конструкции, либо отдельным защитным слоем поверхности. Отличия монтажа только в отсутствии опалубки.

Для габионов используется камень высокой прочности и морозостойкости– бутовый камень. Фракция 70-300. Но чаще всего 70-120 для частных сооружений и 80-240 для масштабного механизированного монтажа.

Скорость и качество выкладки влияют на экономику строительства и дальнейший срок службы. Габиноы должны работать от 15 лет и больше. При некачественной укладке эти условия выполнить невозможно.

Укладчики габионов это отдельная профессия, требующая особых навыков. Поэтому на стратегически важных объектах эксперименты обходятся дорого.

Как укладывать габионы – пошаговая инструкция + фото

В последнее время в ландшафтном дизайне можно встретить ограждения, материалом для создания которых служат камни, не скрепленные раствором. Такую конструкцию называют габионами. При желании очень просто соорудить такой забор из камней. Габионы используются при сооружении ветрозащиты, живых изгородей. Используя такие сооружения, можно усилить берег озер и прудов, создать оригинальные элементы декора в саду. Для того чтобы понять, как укладывать габионы своими руками, необходимо ознакомиться с функциями, разновидностями конструкций, и материалом, используемым для их изготовления.

Содержание

  1. Какие функции выполняют конструкции из камня
  2. Преимущества габионов
  3. Разновидности конструкций
  4. Делаем габионы
  5. Подготовка материалов
  6. Подготовка и установка каркаса
  7. Укладка камня
  8. Как построить забор
  9. Видео
  10. Фото

Какие функции выполняют конструкции из камня

Габионные конструкции успешно используются в строительстве.

Среди главных функций стоит выделить:

  • Защита участка от ветров.
  • Укрепление береговой линии различных водных объектов.
  • Используя габионы, можно регулировать русло реки и организовать набережную.
  • Создание живых изгородей на территориях любого размера.
  • Защита от схождения больших масс снега.
  • Использование для декоративных целей.

Преимущества габионов

Широкий спектр применения габионов говорит о преимуществах конструкции:

  • В процессе монтажа каркаса происходит сцепление габионов оцинкованной проволокой, что дает возможность говорить о прочности конструкции, способной выдерживать большие нагрузки.
  • В процессе поглощения габионами различных осадков, они не подвергаются разрушению. Во время эрозионного размыва, основа сооружения слегка деформируется, при этом оставаясь прочной.
  • В процессе монтажа сооружения не возникает необходимости в строительной технике и создании дренажного устройства. Достаточно приобрести камни. К тому же они не нуждаются в специальной обработке. Потому этот метод укрепления существенно экономит средства.

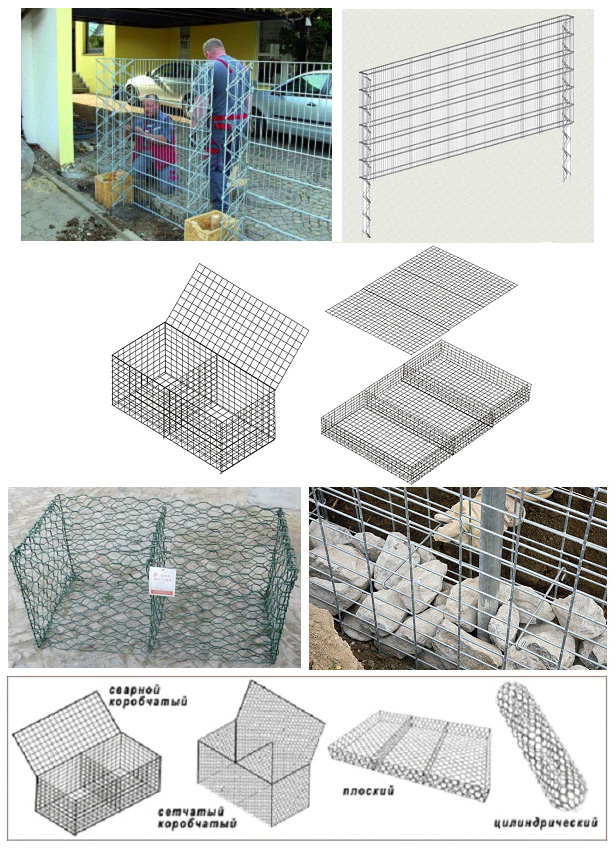

Разновидности конструкций

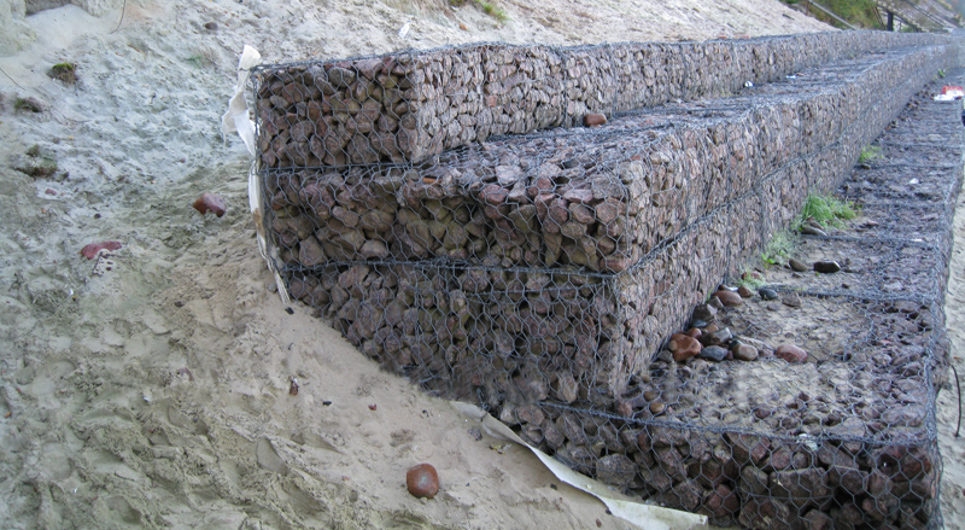

Учитывая форму габионов, их подразделяют на коробчатые и цилиндрические. Иногда можно встретить плоские изделия прямоугольной формы, толщина которых достигает 30 см. Такой вид конструкций используют для укрепления береговой линии, при строительстве подпорных стен.

Цилиндрические сооружения применяют для создания подводных фундаментов из коробчатых габионов.

Делаем габионы

Чтобы выполнить работу, потребуется пошаговая инструкция по возведению сооружения. Прежде чем приступить к строительству габионов, необходимо выбрать место для строительства. Этап подготовки включает в себя трамбовку почвы.

Подготовка материалов

Нелишним будет сделать фундамент с подушкой. При этом используется щебень и песок. Также нужна будет металлическая сетка.

При этом важно правильно рассчитать уровень нагрузки, чтобы в дальнейшем конструкция не обрушилась.

Отличным вариантом станет сетка с ПВХ-покрытием или из нержавеющего материала.

Цвет камня зависит от индивидуальных предпочтений и задумки. Размер материала должен сочетаться с ячейками сетки. При выборе камней стоит учесть их плотность и морозостойкость. Особенно на эти параметры нужно обратить внимание, если конструкция будет находиться под воздействием воды. Чаще всего применяют:

  • гранит;
  • диорит;
  • кварцит;
  • базальт.

Не менее популярным является песчаник, который отличается морозоустойчивостью.

Если нужно соорудить габион над поверхностью воды, важно подобрать камень, который по размеру превосходит ячейки на 30%. Для подводных конструкций подходят камни, превышающие размер ячеек на 50%.

Подготовка и установка каркаса

Сетку раскраивают по размеру и сшивают, придерживаясь задуманной формы. Для этой цели подойдет сварка или прочная проволока, концы которой вводят в наполнитель из камней. Если габион будет длинный нужно позаботиться о перегородках. Конструкцию стоит заполнять постепенно. Сегодня на рынке габионы можно приобрести в разобранном виде, потому транспортировать их будет очень просто.

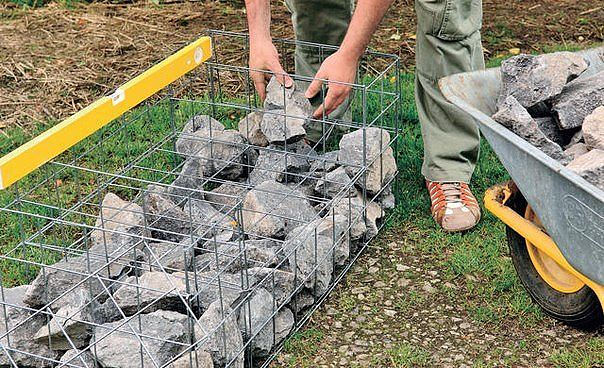

Укладка камня

  • После того как конструкции установлены на нужное место и сцеплены с соседними секциями, их можно наполнять камнями.
  • Вручную укладывают кирпич, плоскую гальку и камни больших размеров.
  • Мелкие камни можно высыпать и уплотнить.
  • Если сетка достигает высоты 0,5 м, камни укладывают на ее треть, затем скрепляют переднюю и заднюю стенку прочной проволокой.
  • Укладывают еще один слой камней.
  • Повторяют процедуру скрепления двух стенок.
  • Укладывают последний слой камней.

Стоит помнить о том, что плоские габионы можно заполнять сразу. В случае заполнения габионов слоями, нижний нужно засыпать камнем выше контейнера на 5 см, учитывая усадку.

Для прочности конструкции ее можно усилить прутьями, которые устанавливают внутри каркаса в полуметре друг от друга.

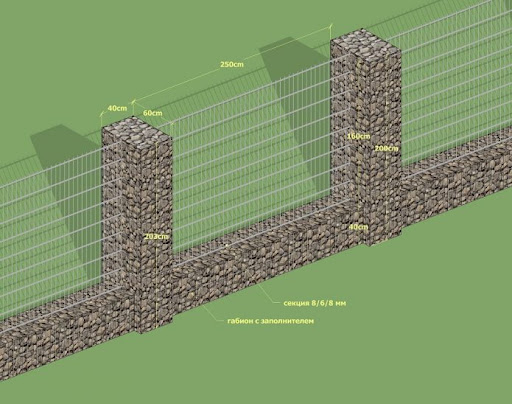

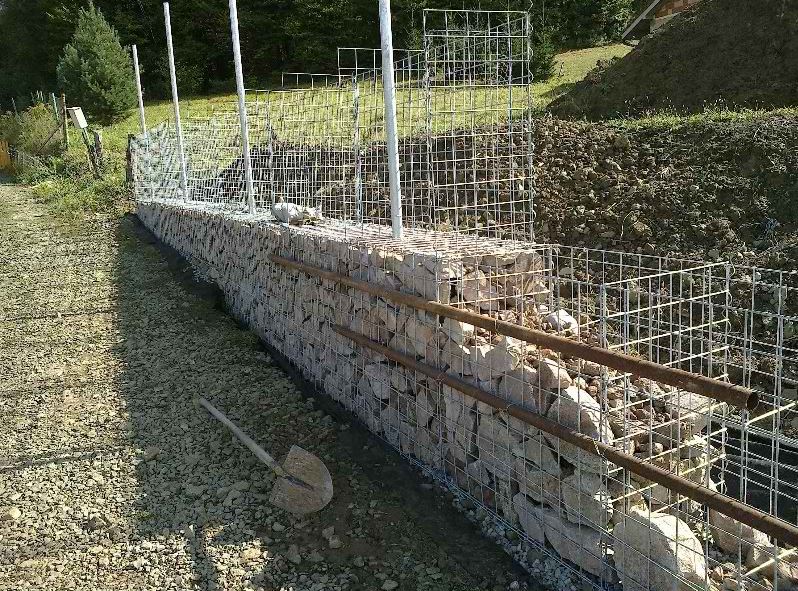

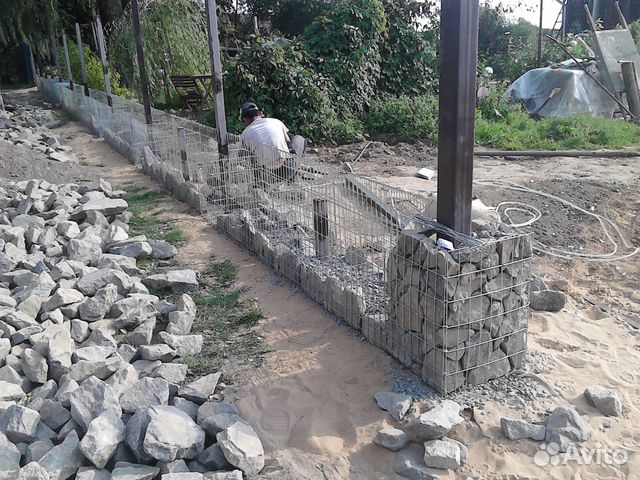

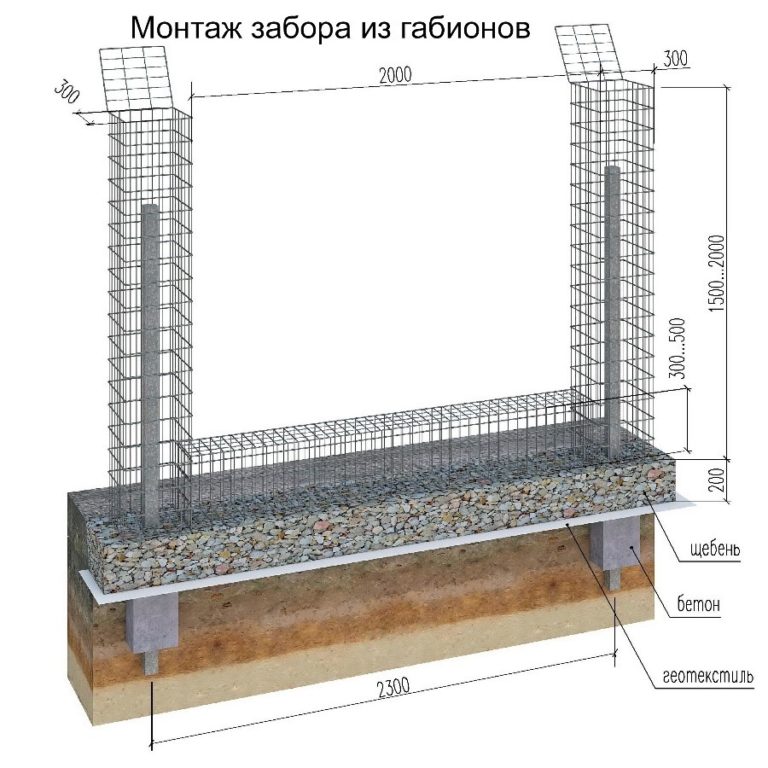

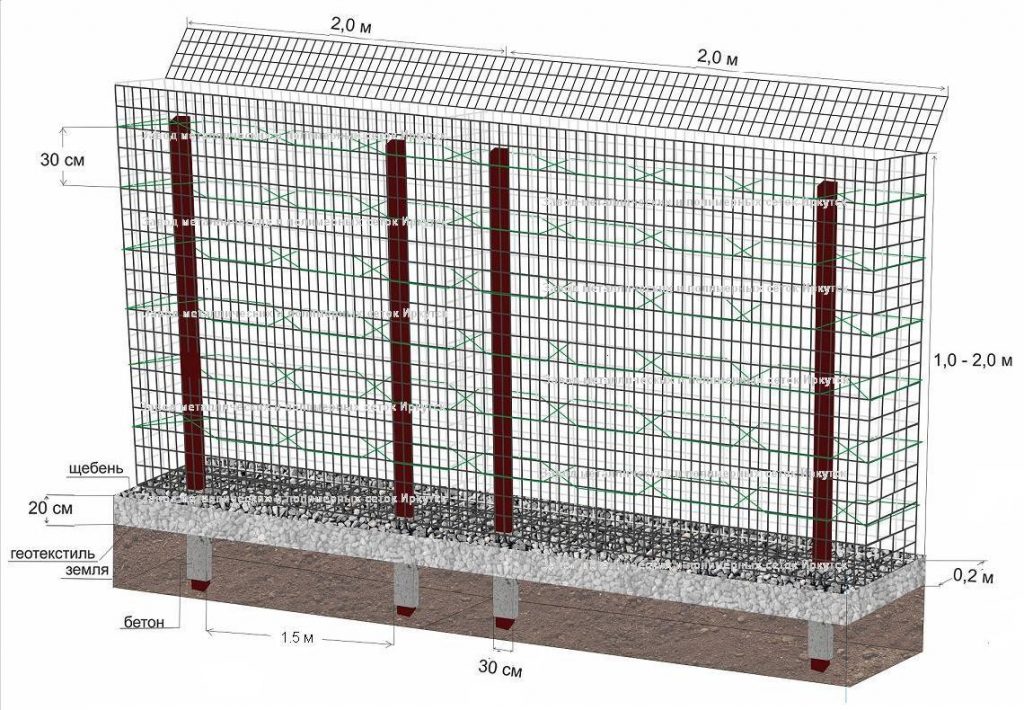

Как построить забор

В природном ландшафте забор из габиона станет идеальной защитой, который прослужит длительный срок без особого ухода. Особенностью строительства конструкции считают то, что для ее сооружения нужно больше места, чем для обычного забора.

Устанавливают каменную стену прямо на почву, без фундамента. Для ее надежной фиксации необходимо установить стальные столбы через равные промежутки.

  • В первую очередь нужно выкопать ямы под столбики. Глубина ям зависит от высоты будущего забора.
  • Столбы ставят в ямы с предварительно залитым бетоном, который подлежит тщательному уплотнению. При этом важно установить столбы ровно. От этого зависит плоскость забора.
  • Нужно дать время для затвердевания бетона (трое суток).
  • Вокруг забора закрепляют проволочный каркас, в который будет уложен камень. Работу выполняют при помощи гаек, хомутов и шайб. Для невысокого габиона можно сделать каркас из сетки рабицы.

  • После установки сетки не следует забывать об обработке проволоки антикоррозийными средствами.
  • Раскладывая камни, желательно сцеплять сетку растяжными скобами. Заполняют каркас равномерно. При этом целесообразно использование разноцветных камней и материалов редкой породы. Главное, чтобы внешний вид забора не выбивался из общего стиля участка.

Очень оригинально смотрятся заборы, в которых чередуются камни со слоями плодородной почвы, с высаженными в ней неприхотливыми растениями.

Как видим, сделать габион по силам многим людям, но для того, чтобы он прослужил как можно дольше, важно придерживаться рекомендаций, изложенных в статье.

Видео

Посмотрите небольшое анимационное видео, в котором поэтапно показан процесс создания габионов:

В этом видео вы сможете увидеть разнообразные габионные конструкции:

Фото

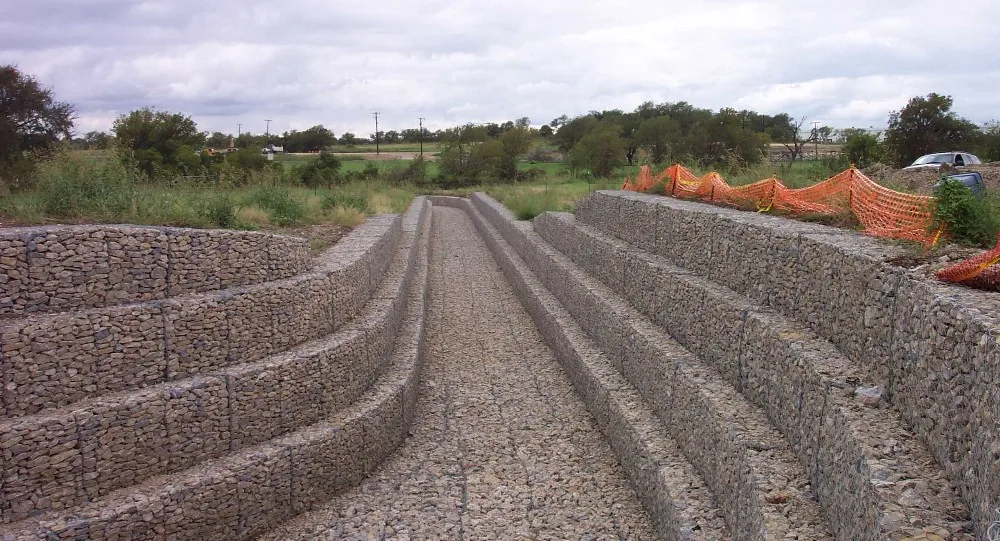

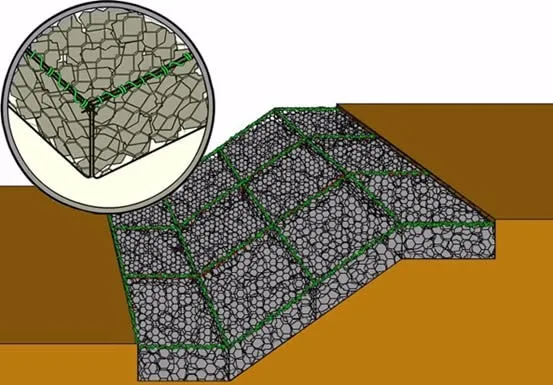

Технология ступенчатого укрепления склонов и берега габионами

Главная

Технология ступенчатого укрепления склонов и берега габионами

Внимание:
– Данная информация предоставляется в качестве ознакомления с системой габионов, а также для оказания информационной помощи подрядчикам/исполнителям;
– Примеры приведенные далее, предлагаются только в качестве информации и не должно восприниматься как окончательное решение или готовый проект по строительству габионных конструкций; Каждое техническое решение должно быть проанализировано для конкретного применения и проверено профессиональным инженером до начала строительства любой конструкции из габионов.

Примечание:
Дорнит/Геотекстиль (фильтрационный высокопрочный материал из синтетических волокон) всегда должен укладываться под габионные конструкции типа Рено, для предотвращения заиливания, потери почвы во время дренажа или гидравлического удара.



Ступенчатое укрепление склона габионами
  • Параметры склона: максимальный значение угла уклона для ступенчатого укрепления склона габионами 45o.
    – Угол в (градусах): 18o – 45o
    – Угол в (%): 33 – 100
    – Угол в (х/12):
    4 – 12
  • Ширина склона: нет ограничений.
  • Допустимые размеры габионов: Высота 30 см. и 50 см.
  • Техническое решение: Установка монолитной системы габионов для укрепления склона от оползня, размыва и других процессов эрозии.
  • Минимальные требования к проектируемому склону: Для установки габионов необходим угол внутреннего трения грунта не менее 33 градусов.
    При необходимости, сделать обратную засыпку дренажного грунта с уплотнением, между монолитной системой габионов и склоном. Земляным анкером – якорем закрепить габионные конструкции для избегания сползания изделий из габионов.



Вариант 1

Угол склона: 18o.

Ширина склона: нет ограничений.

Ступенчатая монолитная конструкция монтируется из изделий типа матраса Рено. Горизонтальное смещение не более 1м. или 1/2 от ширины габиона.
Упор для габионной конструкции из матрасов Рено, собирается в виде «каблука», из коробчатых габионов с шириной не менее 2м. и высотой 1м. Коробчатый габион необходим для защиты от размыва и стабилизации наклона. Укрепляется конструкция дополнительным матрацем.

Размеры матраса Рено: Высота матраса 30 см., ширина 2 м.







Вариант 2

Угол склона: 34o.

Ширина склона: нет ограничений.
Ступенчатая монолитная конструкция монтируется из коробчатых типов габиона. Горизонтальное смещение не более 1/2 от ширины габиона.
Упор для конструкции из коробчатого габиона, собирается в виде «каблука», из коробчатых габионов с шириной не менее 1м. и высотой 1м.

Коробчатый габион необходим для защиты от размыва и стабилизации наклона. Укрепляется конструкция дополнительным матрацем.

Размеры габиона: Коробчатый габион, высота 30 см., ширина 1м.







Вариант 3 проблемные, сложные грунты

Угол склона: 34o.

Ширина склона: нет ограничений.
Ступенчатая монолитная конструкция монтируется из изделий типа матраса Рено. Горизонтальное смещение не более 1/2 от ширины матраса первого ряда.
Упор для конструкции из коробчатого габиона, собирается в виде «каблука», из коробчатых габионов с шириной не менее 2м. и высотой 1м.
Коробчатый габион необходим для защиты от размыва и стабилизации наклона. Укрепляется конструкция дополнительным матрацем.

Размеры габиона: Высота матраса 30 см., ширина 2 м.







Вариант 4

Угол склона: 45o.

Ширина склона: нет ограничений.
Ступенчатая монолитная конструкция монтируется из коробчатых типов габиона. Горизонтальное смещение не более 1/2 от ширины матраса первого ряда.
Упор для конструкции из коробчатого габиона, собирается в виде «каблука», из коробчатых габионов с шириной не менее 1м. и высотой 1м.
Коробчатый габион необходим для защиты от размыва и стабилизации наклона. Укрепляется конструкция дополнительным матрацем.

Размеры габиона: Коробчатый габион, высота 50 см., ширина 1м.







Ответим на ваши вопросы по телефону, WhatsApp или Telegram



С помощью нашего бесплатного он-лайн калькулятора габионных конструкций и пергонов, Вы автоматически можете рассчитать стоимость различных пергоных изделий из сварной сетки и габионов из сетки двойного кручения.



Комбинируйте разные виды пергонов и габионов.



*Для нестандартных размеров воспользуйтесь формой – Изготовление пергонов и габионов по вашим размерам



The Great Gabion: 17 примеров архитектуры за стенами

Архитекторы: продемонстрируйте свой следующий проект через  Architizer и подпишитесь на нашу  вдохновляющую рассылку новостей .

Габионные стены возникли в конце 1800-х годов как инструмент гражданского строительства. Он медленно перешел в архитектуру из-за своей превосходной прочности и проницаемости. Стенка габиона состоит из металлической сетчатой ​​клетки, заполненной сыпучим материалом, обычно камнями, песком или грунтом. Стена устойчива к растрескиванию и соответствует уровню участка. Материал, используемый для заполнения клеток, определяет пористость стенки, что часто используется для создания эффекта естественного охлаждения.

Архитекторы ценят габионную стенку, традиционно используемую в качестве ландшафтного материала, за ее смелый текстурный вид. В отличие от упорядоченной каменной стены, габионные стены создают ощущение случайности здания, позволяя глазу исследовать неправильные формы и узоры. Они часто используются в качестве наружных стен, чтобы обеспечить прочную наружную эстетику, но также выставлены напоказ внутри, объединяя их как в материальном, так и в экологическом плане.

Следующая коллекция проектов демонстрирует эту прочную технику строительства в лучшем ее современном виде. Совершите прыжок и откройте для себя жизнь за пределами кирпичных, бетонных или оштукатуренных стен:

© Oskar Da Riz

© Oskar Da Riz

© Oskar Da Riz

Пожарная станция Fleres от Roland Baldi architects, Трентино-Альто-Адидже, Италия

Дизайн этой поразительной пожарной части отражает природные явления. грязевые оползни, которые случаются на горе ежегодно. Фасад здания состоит из доломитовой породы, собранной со строительной площадки и уложенной в габионные стены, выходящие на фасад.

© Imbue Design

© Imbue Design

© Imbue Design

Буддийский ретрит от Imbue Design, Гровер, Юта, США габионная стена под комнатой для медитаций. Камень рассеивает большую часть тепла, получаемого домом летом.

© конструкторское бюро Barycz & Saramowicz

© конструкторское бюро Barycz & Saramowicz

© Дизайнерское бюро Barycz & Saramowicz

Лесной дом в Изабелине недалеко от Варшавы Дизайнерское бюро Barycz & Saramowicz, Варшава, Польша

Эта роскошная резиденция в Варшаве подчеркивает свое присутствие в ландшафте с парящими стенами из габионов, создавая техническую проблему для архитектора. Но с планированием и точностью стены были тщательно выложены, чтобы сформировать похожую на крепость внешнюю стену, отсылающую к военному происхождению габионных стен.

© I/O architects

© I/O architects

© I/O architects

Дом наблюдения от I/O architects, Болгария

Замечательное здание I/O architects, Дом наблюдения расширяет досягаемость габионной стены в архитектуре, используя ее как ландшафтный и архитектурный элемент. Стена одновременно служит внешней стеной для нижнего этажа и основанием для небольшой лужайки на втором этаже.

© A31 АРХИТЕКТУРА

© A31 ARCHITECTURE

© A31 ARCHITECTURE

Остров Релюкс Иос by A31 ARCHITECTURE, Иос, Греция

Недавняя реконструкция острова Релюкс Иос включает элементы каменных габионов по всему курортному комплексу. Одной из основных целей проекта было совместить окружающий ландшафт с отелем, а габионные стены позволили сделать это чистым и современным.

© Buchanan Architecture

© Buchanan Architecture

© Buchanan Architecture

Casa Linder от Buchanan Architecture, Даллас, Техас, США

Casa Linder подчеркивает рекультивированные материалы и старые усадьбы первых жителей Далласа. В доме используется габионная стена вдоль фасада для дополнительной текстуры и уединения для бассейна за ней.

© kwpCREATE Architects

© kwpCREATE Architects

© kwpCREATE Architects

Комплекс растениеводства Университета Претории by kwpCREATE Architects, Южная Африка

В этом комплексе по изучению растений в Университете Претории причудливо используется встроенная габионная стена с кашпо на внешней стороне здания. Архитекторы умело привнесли в архитектурные элементы здания эффект природного ландшафта.

© a21 studio

© a21 studio

© a21 studio

Rock Office by a21 studio, Хошимин, Вьетнам

В этом извилистом офисе используется габионная стена из-за ограничений бюджета и сроков аренды. Основной строительный материал должен быть недорогим, местного производства и легко разбирать после 5-10 лет эксплуатации.

© Snøhetta

© Jarle Wæhler

© Snøhetta

Eggum Tourist Route by Snøhetta, Eggum, Норвегия

Стены габионов, создающие ландшафтную остановку и остановку норвежского туристического маршрута. Габионные стены не предназначены для того, чтобы выделяться, а служат для разграничения различных программ на всей остановке.

© BCHO Architects Associates

© BCHO Architects Associates

Информационный центр Hanil Cement и гостевой дом компании BCHO Architects Associates, Maepo-eup, Danyang-gun, Южная Корея

Этот проект был разработан для информирования людей о переработанном бетоне. Бетон является основным строительным материалом в Корее, и здание демонстрирует, как повторно использовать этот материал для заливки опалубки и переделки. Стена габиона составляет одну часть здания, а лишний бетон был переработан в каркасах.

© Seeley Architects PL

© Seeley Architects PL

Dame of Melba by Seeley Architects PL, Anglesea, Australia

Этот дом для отпуска для пары пенсионеров в Австралии выходит окнами на побережье Anglesea. Дизайн сосредоточен вокруг материалов, которые хорошо выдерживают погодные условия и требуют минимального обслуживания. Большие заполненные гранитом габионные стены удерживают склон холма и образуют границу навеса для машины.

© Titus Bernhard Architekten

© Titus Bernhard Architekten

Дом 9×9 Титус Бернхард Архитектен, Штадтберген, Германия

Дом 9×9 расположен в пригороде Аугсбурга. Он был задуман как обитаемая скульптура для пары и заявление против банальных местных законов о дизайне. Габионный фасад был подвешен к изолированной и герметичной оболочке как ненесущая конструкция.

© Бенджамин Беншнайдер

© Бенджамин Беншнайдер

Базовый лагерь от Johnston Architects pllc, Рональд, Вашингтон,

Basecamp руководствовался идеей сделать паузу перед восхождением на гору. Здесь люди могут перезарядиться перед жизненными вехами и воссоединиться с природой в перерывах между занятиями. Габионные стены служат для стирания границы между внутренним и внешним пространством.

© F8 Architecture

Детский дом от F8 Architecture, Бамако, Мали

Этот детский дом в Мали является приютом для 30 детей всех возрастов. Программа включает жилье для детей и персонала, небольшой медицинский пункт, административные кабинеты, кухню и столовую. Более утилитарные функции расположены на уровне земли, а классы и террасы расположены выше. Габионная облицовка используется на наиболее открытых фасадах здания.

© Dualchas Architects

Raasay Hall by Dualchas Architects, Глазго, Великобритания

Проект деревенской ратуши Raasay заменяет бывший дом, который использовался для концертов, переговоров или собраний. Здание полностью доступно и включает в себя множество программ, в том числе мини-футбол, тренажерный зал, полноразмерную площадку для бадминтона, а также концерты, дискотеки и киноклуб. Деревянная крыша с дождевым экраном сочетается с камнем с участка, который был встроен в габион.

© Fotografia Maciej Lulko

© kropka studio

Пейзажный дом by kropka studio, Заверце, Польша

Два объема, соединенные ажурными деревянными звеньями, этот дом построен в буферной зоне природного массива Орлиные гнезда. пейзажный парк. Мощный контекст включает в себя сельскохозяйственные поля, старые каменные церкви и руины замка. Основная часть здания отделана габионными корзинами, заполненными местным известняком, что помогает создать дизайн, органично вписывающийся в ландшафт.

© Bark Design Architects.

© Bark Design Architects. взгромоздился на. Закрепленный и прочный, дом также был спроектирован прозрачным, легким и плавающим. Каменщик помог создать уникальную каменную стену из габионов как элемент ландшафтного искусства по краю дома.

Архитекторы: продемонстрируйте свой следующий проект по номеру  Architizer и подпишитесь на нашу  вдохновляющую рассылку новостей .

Введение и описание первых 9 проектов — Олден Роуз; 8 следующих описаний проектов Эрика Болдуина.

Габионная стена Стандартный дизайн | Габионные корзины



Fine Mesh Metals Ltd не является инженером-конструктором. Дизайны на этой странице являются предложениями, основанными на стандартных отраслевых проектах. Стеновые конструкции из габионов очень надежны. Эти проекты в целом являются основой для любых проектов, производимых инженерами-строителями. Однако существуют типы грунтов и ситуации, когда соизволения будет недостаточно. Если ваша ситуация связана с наличием здания, дороги и т. д. поверх него, или вы кладете их на очень мягкую глину, то рекомендуется связаться с соответствующим образом опытным и квалифицированным инженером-консультантом, что обеспечит предоставление и поддержку наиболее подходящего совета. по страхованию профессиональной ответственности. Это имеет последствия в отношении надлежащего решения вопросов охраны труда и техники безопасности. Заказчик обязан обеспечить, чтобы все лица, участвующие в выполнении работ, имели соответствующий опыт и квалификацию, а значит, были знакомы со строительным процессом и связанными с ним рисками для здоровья и безопасности.

Требуется инженер-консультант.

а. Топографическая съемка для определения высоты стены и любых дополнительных откосов, которые могут аналогичным образом повлиять на расположение габионов.

б. Предлагаемое расположение стены.

в. Исследование грунта для определения остаточных и фундаментных грунтов и связанных с ними геотехнических параметров.

Это дополнительная плата, и мы можем направить вас к консультанту, если вам нужно.

Конструкции, представленные на этой странице, не должны использоваться в качестве замены подробного и конкретного совета инженера-консультанта. Рекомендации и советы даются без какой-либо ответственности со стороны Fine Mesh Metals Ltd, и на них нельзя полагаться в отношении каких-либо действий или бездействия.

Fine Mesh Metals Ltd не несет ответственности за компенсацию какой-либо другой стороне каких-либо убытков, включая любые косвенные убытки, возникшие в результате использования стандартных конструкций.

Стандартные конструкции корзин из габионов очень прочные, «Пояс и скобы». В сварной сетке, продаваемой нами, мы (в Fine Mesh Metals Ltd) никогда не видели поломки стены, установленной и заполненной правильно.

Влияние нагрузки за стеной:

Нагрузка, такая как парковка для обычных транспортных средств, добавляет дополнительную плату в размере 2,5 кН/м 2 , что не должно вызывать проблем со стандартными конструкциями.

Дорога за стеной, позволяющая подъезжать большегрузным автомобилям, увеличивает надбавку до 10 кН/м 2 . Мы советуем вам обратиться за советом к консультанту, если это так, или если здание находится в пределах 3 м от подпорной стены. Это расстояние зависит от состояния почвы.

Фундамент/фундамент:

(более подробное объяснение см. в примечании 1 ниже)

Стандарты проектирования строительства предполагают, что перед стеной необходимо вырыть траншею шириной 500 мм, чтобы можно было проводить раскопки в будущем. Это также проходит ниже слоя инея и обеспечивает схождение, чтобы предотвратить скольжение корзин (это схождение обычно не используется в структурных расчетах для стандартных конструкций). Другая причина этого заключается в том, что верхний слой почвы содержит органические вещества, которые могут гнить или уплотняться. Большинство установок для коротких стен начинаются на уровне земли, и заказчик должен принять решение на месте, исходя из состояния грунта.

Наихудшим материалом для габионных стен является мягкая глина. Если земля может проседать под тяжестью корзины, установка подпорной стены из габионов может оказаться невозможной.

100-200 мм твердого сердечника (тип 1) следует уплотнить виброплитой в качестве основания для стены габиона. Если в траншею глубиной 500 мм положить 200 мм, корзины начнутся на 300 мм под землей.

Корзины следует откидывать назад на 6 градусов. BS8002:2015 (7.3) Кл. 5.3.3.2 указано, что габионная стена должна возводиться внахлест, чтобы увеличить ее сопротивление опрокидыванию и скольжению.

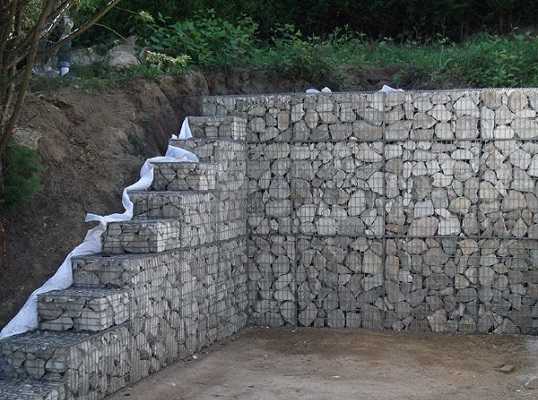

Фасад габионной стены может быть гладким или ступенчатым. На более высоких стенах корзины отодвинуты назад, чтобы уравнять давление между пяткой и носком стены.

Габионы можно разрезать на месте, чтобы получить необходимые размеры.

Стандартная толщина стен высотой до 3 м – 3 мм. 4 мм — это архитектурная спецификация, 5 мм — это то, что мы бы назвали военной спецификацией или для использования на более высоких стенах.

Для неопытных установщиков мы рекомендуем добавить лицевую сторону 4 мм для стен высотой 3 м и ниже, это снижает риск вздутия.

Выбор диаметра проволоки непрост. На фотографиях ниже приведены примеры подпорных стен из габионов высотой до 10 м, построенных с использованием проволоки различного диаметра.

BS8002:1994 (7. 1) отмечает, что срок службы габионной стены не обязательно ограничивается сроком службы клетки или корзины, если форма стены такова, что каменное заполнение остается практически стабильным после разрушения клетка

А Небольшие габионные стены должны быть спроектированы по тому же принципу, что и стена с гравитационной массой, без учета прочности или массы проволочной сетки.

Тип камня заполнения, т. е. круглый или плоский, а также качество конструкции могут в значительной степени повлиять на требование, чтобы каменное заполнение оставалось в значительной степени стабильным после разрушения каркаса, а стена оставалась цельной массой без учета прочность или масса проволоки. Хороший стандарт выбора и укладки камня для заполнения, в частности таким образом, чтобы обеспечить удовлетворительную производительность и удобство обслуживания установки.

Таким образом, выбор размера проволоки зависит от:

  • Размера и типа заполняющего камня.
  • Стандарт конструкции.
  • Высота стены

Использование камня и методы строительства, обычно не связанные со строительством габионных стен, будут влиять на характеристики, эксплуатационную надежность и общий срок службы установки.

Экономичный вариант – поставить перед корзиной фальш-перегородку. Таким образом, фасад можно вручную выложить высококачественным камнем, таким как сланец. Затем заднюю часть можно заполнить низкокачественным материалом, например регенерированным кирпичом. Однако стоит отметить, что маловероятно, что использование камня низкого качества или меньшего размера за перегородками, уложенными вручную, обеспечит стабильность указанного камня заполнения габиона, и, таким образом, это, вероятно, повлияет на срок службы стены.

Геотекстильные материалы, в том числе Terram, являются водопроницаемыми и не препятствуют прохождению воды через подпорную стенку габиона.

Использование габионной стены для поддержки фундамента здания неприемлемо из-за гибкости габиона. Альтернативные формы фундамента здания следует рассматривать в том случае, если близость здания и связанных с ним традиционных фундаментов находится в непосредственной близости от задней части стены габиона, где вероятны деформации грунта и, следовательно, движения.

Соображения относительно здоровья и безопасности

При проведении таких работ крайне важно обеспечить, чтобы строительство могло осуществляться с должным вниманием к здоровью и безопасности всех заинтересованных сторон. В этом отношении применяются требования Правил строительства (проектирования и управления) 2015 года, именуемые в настоящем документе Правилами МЧР. Эти требования распространяются и на отечественных клиентов. Было много случаев как травм, так и смертельных случаев, связанных с проведением строительных работ в сочетании с земляными работами. Это произошло там, где были предусмотрены вертикальные или почти вертикальные выемки грунта, которые либо не имели поддержки, либо были плохо закреплены, или где были предусмотрены временные неподдерживаемые выкопанные склоны или откосы, которые слишком круты, чтобы оставаться стабильными. Влияние других факторов, которые могут привести к нестабильности, также следует учитывать. Эти факторы включают, но не ограничиваются, попадание воды, хранение материалов, проезд транспортных средств.

Использование временной подпорки для раскопанного забоя в сочетании с конструкцией земляной подпорной стены, как правило, нецелесообразно из-за ограничений, связанных с работой. Обычно используется временный неподдерживаемый выкопанной склон или насыпь с уклоном 45 градусов, хотя и в зависимости от местных условий. Этот сценарий лежит в основе расчета стандартных конструкций, в которых зазор за стеной заполняется угловым материалом. Угловая засыпка должна быть не более 40 мм, чтобы ее можно было сжать виброплитой без использования более тяжелого оборудования (подходит тип 1). Если вы хотите уложить газон поверх обратной засыпки, рекомендуется 150-200 мм верхнего слоя почвы с подкладкой из геотекстиля, чтобы предотвратить высыхание почвы. Если вы хотите посадить кустарники, потребуется более глубокий почвенный карман.

Автомагистрали классифицируют угловую обратную засыпку как класс 6N, которая может достигать 125 мм, однако для сжатия потребуется гораздо более тяжелое оборудование, что повлияет на конструкцию стены габиона.

Стенка высотой 1 м

Стенка высотой 1 м очень проста, ее можно сделать из корзин размером 1 м x 1 м x 1 м или 2 м x 1 м x 1 м. Меньший рекомендуется, если длина, которую вы должны покрыть, мала, так как это снизит транспортные расходы. Мы также можем использовать корзины глубиной 1/2 м, это позволит сэкономить на стоимости заполнения, но уменьшит прочность стены и рекомендуется только в ситуациях, когда берег достаточно стабилен. Вы также можете использовать стены высотой 1 м для ступенчатого террасирования сада. Мы также предоставляем наборы шагов для этого сценария.

Стандартно используется проволока толщиной 3 мм, так как на корзины действует небольшой вес.



Стена высотой 2 м

Габионные корзины представляют собой систему удержания массы, поэтому чем выше площадь, которую необходимо закрепить, тем тяжелее должна быть стена. Стандартная конструкция габионной стены – пирамида. Как правило, при увеличении высоты стены на 1 метр глубина корзины нижнего ряда должна увеличиваться на полметра.

Для стены высотой 2 м нижний ряд должен иметь глубину 1,5 м, а верхний ряд — 1 м.

Стандартом по-прежнему является использование проволоки толщиной 3 мм для обоих рядов.


Это можно сделать более устойчивым, отодвинув верхние корзины немного дальше назад.

Стена высотой 3 м

В этом примере 2 верхних ряда аналогичны 2-метровой стене, но с увеличением глубины нижнего ряда на 0,5 м.

Нижний ряд глубиной 2 метра, средний ряд глубиной 1,5 метра и верхний ряд глубиной 1 метр. Обычно мы используем корзины 2 х 1 м х 1 м в нижнем ряду, корзины 1,5 м х 1 м х 1 м в среднем ряду и корзины 1 м х 1 м х 1 м или предпочтительно 2 м х 1 м х 1 м, идущие боком в верхнем ряду.

При такой высоте на нижний ряд приходится довольно большая нагрузка, и если распорки не установлены правильно, существует вероятность того, что лицевая сторона нижнего ряда может выбиться наружу. Вы можете предпочесть использовать провод толщиной 4 мм в нижнем ряду, чем рисковать этим. Если внешний вид стены важен, то мы поместим лицевую сторону толщиной 4 мм на корзины верхнего ряда толщиной 3 мм. Это позволит сэкономить на стоимости всех корзин толщиной 4 мм.

При высоте более 3 м вы все равно можете использовать тот же принцип увеличения глубины на 0,5 м, но может быть предпочтительнее сдвинуть корзины назад, и предпочтительным вариантом будет привлечение инженера-строителя для оценки устойчивости площадки.

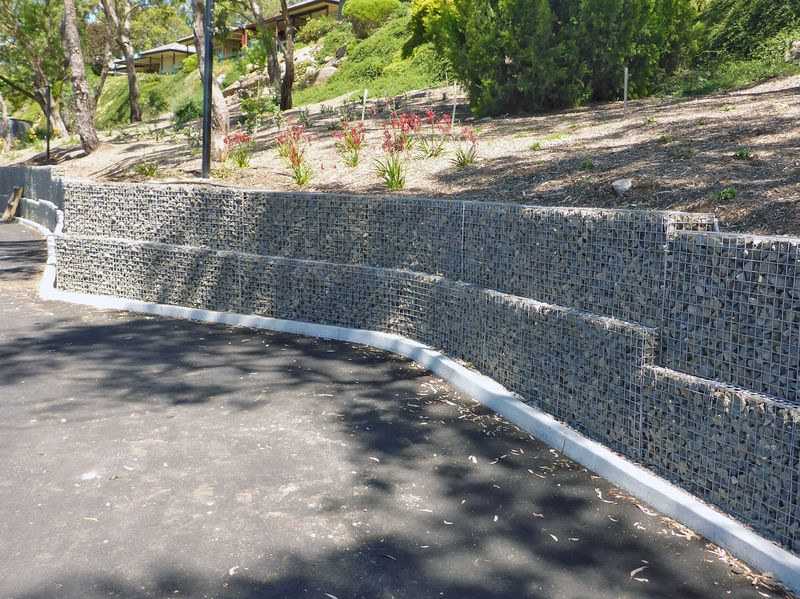

Изогнутая стена: ступенчатый эффект с использованием корзин шириной 1 м или больше 0,5 м

Существует 2 типа изогнутых стен внутри и снаружи изгибов. Когда стена изгибается вокруг вас, если смотреть на нее (внутренний изгиб), этого можно легко добиться, используя стандартные корзины, расположенные под углом друг к другу. Оставшиеся клиновидные зазоры фиксируются дополнительными панелями, которые вырезаются по размеру и монтируются на месте.

Внешние изгибы более сложны и требуют сужения габиона внутрь. Это достигается снятием боковых панелей с корзин и размещением корзин друг в друге. Крышки могут складываться или накладываться друг на друга.



Речная эрозия

В зависимости от глубины и скорости реки подходят разные конструкции. В общем, есть опасения, что река будет подрезать корзины, если использовать стандартную стенку. Обычно используется матрац из габиона (короткая корзина обычно высотой 3 м x 2 м x 0,3 м), который входит в ручей и находится под стандартной стеной. Стандартная стена выполняет удерживающую функцию, а матрац предотвращает разрушение фундамента.

Рекомендуется для установок, которые либо будут, либо существует вероятность погружения габионов в стоячую или проточную воду, для проницаемой фильтрующей мембраны из нетканого иглопробивного геотекстиля, встроенной в заднюю часть габионов. Это предотвратит миграцию мелких частиц удерживаемого грунта через габионы, что может привести к оседанию или образованию пустот или полостей, что может привести к повреждению удерживаемых поверхностей. Типичным геотекстилем для этой цели является Terram T1000 или аналогичный. Однако фактический материал должен быть выбран так, чтобы его характеристики были совместимы с грунтами на месте. Геотекстильные мембраны доступны на нашей странице цен на габионы.



Защита от наводнений

Габионные корзины проницаемы, поэтому через них может проходить вода, что предотвращает скопление воды за ними и заболачивание земли. Можно остановить проникновение воды, выровняв корзины геотекстильным материалом, например Terram. У вас может быть корзина из тонкой облицовочной стены перед ней, чтобы ее не было видно. Предлагаемая защита от затопления настолько хороша, насколько хороша установка, и все соединения должны быть герметизированы. Также необходимо следить за тем, чтобы пластик не порвался и не повредился. Вода все еще может попасть на стенки корзин. Это подходит только для определенного места.

Примечание 1

Соображения в отношении отмеченной 500-мм траншеи касаются «незапланированных земляных работ». BS8002 (7.1) гласит:-

При проверке устойчивого равновесия и деформации грунта подпорные стены следует проектировать с учетом глубины незапланированных земляных работ перед стеной. Глубина котлована должна составлять не менее 10 % от общей высоты, сохраняемой для консольных стен, или высоты, удерживаемой ниже самого низкого уровня опоры для стен с опорными или анкерными стенами, но глубина котлована может быть ограничена 0,5 м. Эта рекомендация для дополнительных котлованов в качестве критерия проектирования заключается в том, чтобы предусмотреть непредвиденные и случайные события. Рекомендуемые значения должны быть пересмотрены для каждого проекта; более неблагоприятные значения должны быть приняты в конкретных критических или неопределенных условиях, но меньшие значения могут быть приняты, когда неблагоприятные условия не вызывают разумных сомнений. Предвидимые земляные работы, такие как служебные или дренажные траншеи перед подпорной стеной, которые могут потребоваться на каком-то этапе эксплуатации сооружения, следует рассматривать как запланированные земляные работы. Фактическая земляная работа за пределами запланированной глубины не входит в конструктивные соображения настоящего кодекса.

Следует отметить следующее:-

  • При проверке устойчивого равновесия и деформации грунта подпорные стены следует проектировать с учетом глубины незапланированных земляных работ перед стеной
  • Эта рекомендация для дополнительных котлованов в качестве критерия проектирования заключается в том, чтобы предусмотреть непредвиденные и случайные события.
  • Рекомендуемые значения следует пересматривать для каждой конструкции;
  • Предвидимые земляные работы, такие как служебные или дренажные траншеи перед подпорной стеной, которые могут потребоваться на каком-то этапе эксплуатации сооружения, следует рассматривать как запланированные земляные работы



BS 8002: 1994 (7.1) , как уже отмечалось, был заменен и отозван и заменен Еврокодом 7 (7.2) и BS8002:2015 (7.3) .

Следующее отмечено со ссылкой на Еврокод 7 (7.2) :-

Кл. 9.3.2.2 Поверхности грунта

(1)P Расчетные значения геометрии сохраняемого материала должны учитывать изменение фактических значений поля. Расчетные значения также должны учитывать предполагаемые земляные работы или возможные размывы перед подпорной стенкой.

Кл. 9.3.2.2 (2) обсуждаются вопросы, касающиеся консольных и поддерживаемых стен, устойчивость которых зависит от сопротивления грунта перед конструкцией и опускания на величину, определяемую как Δa.

BS8002:2015 (7.3) Кл. 4.6.4 – Незапланированные земляные работы комментарии к требованиям Еврокода 7 кл. 9.3.2.2 (2), т. е. особенно в отношении консольных и опорных стен.

Конструкция гравитационных подпорных стен, напр. габионные земляные подпорные стены должны соответствовать Еврокоду 7 пункт 9и пункт 4 и пункт 5 стандарта BS8002:2015, в частности Eurocode 7 Cl. 9.3.2.2(1)P в отношении незапланированных земляных работ.

В конструкции гравитационной подпорной стены, напр. габионная стена мы обязаны учитывать все аспекты, которые могут повлиять на нормальную работоспособность и эксплуатационные характеристики стены. Такие соображения включают, но не ограничиваются:

  • Обеспечение того, чтобы уровень формирования стены не находился в почве, содержащей органические вещества, поскольку такие материалы подвержены объемным изменениям из-за деградации, что может привести к перемещению и потенциальной нестабильности в стене. . Аналогичным образом неинженерная засыпка, т. е. искусственная земля, которая может включать либо неуплотненный, либо плохо уплотненный материал, а также материал, подверженный объемным изменениям из-за деградации.
  • Стеновая формация находится на уровне, при котором грунты фундамента не подвержены объемным изменениям из-за морозного пучения и оттаивания, т.е. обычно на 450 мм ниже уровня земли.

Следует отметить, что земляная подпорная стена из габионов является гибкой и может выдерживать неравномерную осадку и перемещение без разрушения конструкции. Критерий, обычно связанный с жесткими конструкциями, т.е. кирпича, в частности, требование обеспечить формирование фундамента на глубине ниже уровня, на котором изменение объема из-за сезонных колебаний влажности может происходить, в частности, в глинистых грунтах, где минимальная глубина 900 мм требуется, не применимо к гибкой земляной подпорной стенке габиона.

Любое сопротивление скольжению, обеспечиваемое грунтом лицевой стороне стены, обычно игнорируется при проектировании из-за того, что такие грунты могут быть не искусственными, потенциально частично органическими и не всегда присутствуют после завершения строительства стены.

Закладка фундамента на 0,5 м ниже уровня земли до поверхности стены удовлетворяет требованиям: –

  • Поддержание устойчивого равновесия и деформация грунта
  • Избегайте потенциального разрушения из-за промерзания
  • Обычно находится ниже уровня любой органической почвы.

Начало строительства габионной стены непосредственно на поверхности вынутого грунта, вероятно, окажется недопустимым из-за чрезмерной неровности. Использование хорошо отсортированного гранулированного материала, такого как SHW Type 1, уплотненного для обеспечения плотной стабильной массы или бетона, обеспечит подходящую засыпку/выравнивающую среду и, таким образом, сохранит приемлемое выравнивание стен. Оба материала можно считать невосприимчивыми к замерзанию и, как таковые, соответствующими требованиям по предотвращению потенциального разрушения из-за промерзания.

Почвы на уровне пласта и ниже имеют важное значение для вывода о пригодности подпорной стены под действием силы тяжести, включая земляную подпорную стену из габионов. Некоторые почвы, напр. мягкие и очень мягкие илы и глины, а также почвы, содержащие органические вещества, вряд ли будут демонстрировать удовлетворительные геотехнические характеристики, необходимые для обеспечения и поддержания удовлетворительной конструкции, производительности и эксплуатационной пригодности стены. Некоторые рыхлые несвязные материалы, напр. песок и гравий также могут оказаться неприемлемыми, если их не обработать.

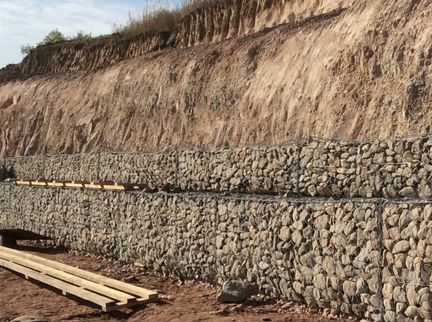

Примеры изображений хорошего камня, расположенного в ступенчатых и промывших стенах

А 6 м высотой глиняной стена

Агматичная стена

Агнитная стена Габейон

9067

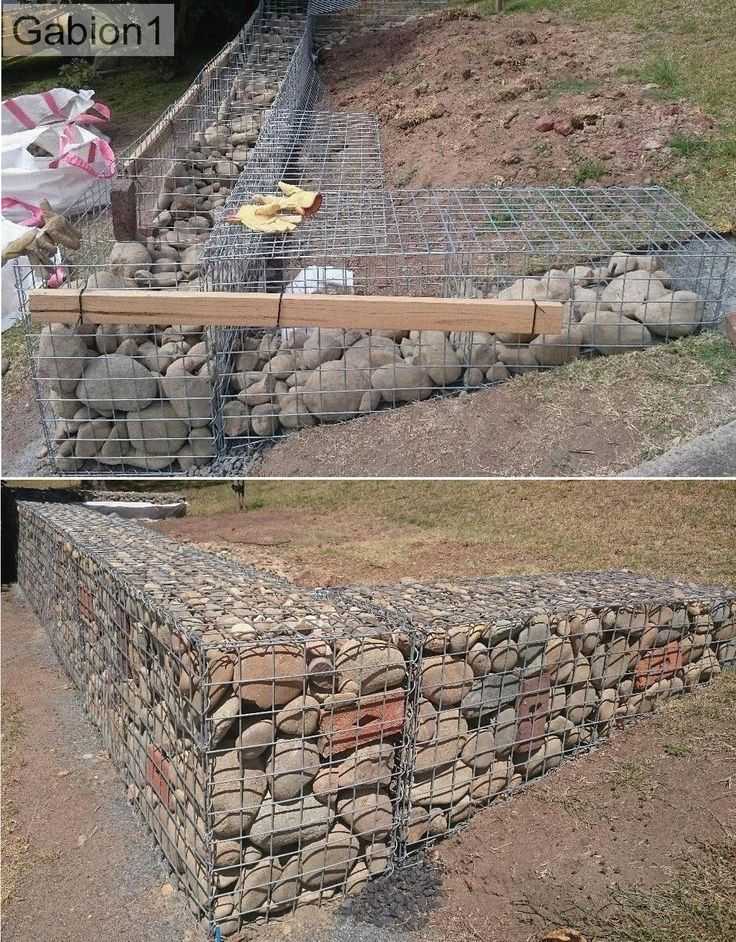

. Хороший пример укладки камня при заполнении габиона

Крупный план хорошей укладки камня

Узкий габион, обращенный к шпунту

Технологическая платформа для габионных корзин и ящиков для матрасов

  • Дом
  • О нас
  • Товары
    • Габионы
    • Габионы
    • Габионная коробка
    • Габион Контейнер
    • Габионные корзины
    • Габионная сетка
    • Габионная стена
    • Абион Клетки
    • Габионные подпорные стены
    • Габион Матрас
    • Описание сварных габионов
    • Габион из проволочной сетки
    • Габионные ограждения
    • Габионные мешки
    • Дорожная сетка
    • Зеленый Габион
    • Речной Габион Матрас
    • Зеленая терра-сетка
    • Прокладки канала
    • Габионные гравитационные подпорные стены
    • Габион машина
  • Технологии
  • Заявление
  • Свяжитесь с нами

Водное хозяйство

Разработка и контроль русел рек касается технологии укладки на участках защитного слоя с постоянной защитной функцией.

09 мая 2021 г.

Система защиты моста

Система защиты мостов: габионы можно использовать различными способами для стабилизации грунтовых условий вокруг мостов, опор мостов и откосов опор мостов.

09 мая 2021 г.

Преимущества габионов

Преимущества габионов. Гибкость: Под действием чередующихся сил растяжения и сжатия присущая конструкциям габионов гибкость позволяет им деформироваться, а не ломаться.

09 мая 2021 г.

Габионная коробка и габионный матрас

Габионный короб или габионный матрац — это высокоэффективный и универсальный способ не только укрепления откосов, но и усиления, стабилизации и защиты эксплуатируемого земляного полотна. Коробка из оцинкованного габиона или матрац из габиона из ПВХ.

09 мая 2021 г.

Новая спецификация габиона

Описание спецификации габиона: диаметр проволоки в готовом виде, прочность на растяжение, размер раскрытия, цинковое покрытие, вес и другие.

09 мая 2021 г.

Габионная сетка для защиты от камнепадов и оцинкованная габионная проволока

Габионная сетка с покрытием из ПВХ

для защиты от камнепадов, оцинкованная проволока для габионной сетки и оцинкованная сварная габионная сетка — все это здесь.

09 мая 2021 г.

Габионный матрац из ПВХ и геотекстильный фильтр для защиты побережья

Защита откосов двойной скрученный горячеоцинкованный габион с покрытием из ПВХ, матрац и геотекстильный фильтр для сооружения береговой защиты.

09 мая 2021 г.

Горячеоцинкованный габион для защиты от эрозии

Габион горячеоцинкованный для защиты от эрозии, кромочная проволока 3,9 мм, сетчатая проволока 3,0 мм, стяжная проволока 2,4 мм, цинковое покрытие 240-290 г/кв.м.

09 мая 2021 г.

Горячеоцинкованные габионы с зеленым покрытием из ПВХ

Горячеоцинкованные габионы с покрытием из зеленого ПВХ с шестиугольной сеткой тройного кручения или квадратной сеткой с отверстиями 80 × 100 мм.

09 мая, 2021

Габионные матрасы – горячее цинкование или покрытие из ПВХ

Матрас из горячеоцинкованного оцинкованного или поливинилхлоридного габиона с ячеистой сеткой 60 × 80 мм, содержание цинка должно быть 240-270 г/кв.м, матрац рено и стенка из габиона здесь.

09 мая 2021 г.

Габионные корзины со сварной сеткой Galfan

Габионные корзины сварные сетчатые с гальфановым (95% ZN 5% Alum) покрытием, размер ячейки 75×75 мм, диаметр проволоки 3 мм, или размер ячейки 30 мм × 30 мм, проволока 4 мм.

09 мая 2021 г.

Шестигранные габионные корзины – GALFAN или G.I + PVC

Шестигранные габионные корзины двойного кручения с оцинкованной, оцинкованной или оцинкованной и покрытой ПВХ проволокой, используемые для добычи полезных ископаемых или для контроля и направления речной воды.

09 мая 2021 г.

Габионная стенка для крутонаклонной торцевой опоры насыпи

Габионы для высокой насыпной насыпи с крутым наклоном стены, опирающейся в основании на габионную стенку, конструкция габионов и все имеющиеся данные.

09 мая 2021 г.

Матрас и габион для защиты берегов реки от наводнений

Короб матрацный и габионный с проволокой с покрытием Zn-Al для защиты берегов реки от наводнений, кромочная проволока 3,4 мм, сетчатая проволока 2,7 мм, вязальная проволока 2,2 мм.

09 мая 2021 г.

Оцинкованные и ПВХ габионные коробки, заполненные камнем и мраморным щебнем

Коробки для габионов оцинкованные или ПВХ с 2 или 4 ячейками, из стальной сетки двойного кручения шестиугольной плетеной, заполненные каменным и мраморным щебнем для использования в габионах.

09 мая 2021 г.

Габионные корзины для габионной стены на скальном грунте поддерживают горную дорогу

Габионные корзины для габионной стены, установленной на скальном грунте для поддержки горной дороги, из шестиугольной проволочной сетки двойного кручения 8 × 10 в соответствии с ASTM A975-97.

09 мая 2021 г.

Сильно оцинкованные + шестиугольные габионные коробки с покрытием из ПВХ Требование

Шестигранные габионные коробки из сильно оцинкованной стали с покрытием из серого ПВХ, сетка 80 × 100 мм, проволочная сетка 2,7/3,7 мм, кромочная проволока 3,4/4,4 мм, перегородки через каждый метр.

09 мая 2021 г.

Оцинкованные сварные / тканые габионные коробки строят подпорную стенку на склоне

Габионный короб из оцинкованной сварной или плетеной сетки для устройства подпорной стены на склоне высотой 4,5 м с промежуточными ступенями из композитного настила.

09 мая 2021 г.

Габионы из оцинкованной проволоки с шестигранной головкой для ландшафта виллы

Габион из оцинкованной проволоки, используемый для виллы в Бейруте, Ливан, требуется габион площадью 1500 кв. М, вот ландшафт и 3D для габионной сетки на вилле.

09 мая 2021 г.

Что такое габион

Габионы представляют собой клетки, цилиндры или ящики, заполненные почвой или песком, которые используются в гражданском строительстве, строительстве дорог и в военных целях.

09 мая 2021 г.

Знания специалиста по габионам

Специализированные знания по габиону: Характеристики проволоки, характеристики сетки и свойства сетки.

09 мая 2021 г.

Габион

Характеристики

Спецификации габионов. По мере роста использования габионов внутри страны требование отраслевого стандарта качества продукции стало жизненно важным для обеспечения согласованности материала.

09 мая 2021 г.

Свяжитесь с нами

Габионные работы и их стандартная проверка в реальных условиях

Что такое габионные работы?



Габионные работы – это установка габионной корзины в качестве подпорной стены, стены-грунда, границы и т. д. в различных видах строительных работ. Иногда очень дорого построить каменную стену в другом аспекте строительных работ, и стена из габиона будет экономичной. Но для строительства стены из габиона необходимо учитывать различные типы. Перед установкой следует учитывать следующие моменты.

  • Качество и прочность габионной проволоки
  • Состояние фундамента, на котором будет установлена ​​габионная стенка
  • Шнуровка и крепление
  • Ширина основания
  • Соединения
  • Качество камней
  • Геотекстиль
  • Уклон фундамента
  • Выравнивание и т. д. следует учитывать во время и после установки габионов.

Качество и прочность проволоки, используемой для габионной конструкции

Качество габионной проволоки должно быть адекватным по прочности и хорошему качеству. Ниже приведены некоторые пункты для хорошего качества и прочности проволоки.

  • проволока должна быть покрыта хорошим материалом, таким как оцинкованная, покрытая ПВХ и т. д.
  • Провод
  • не должен иметь ржавчины.
  • Проволока
  • должна иметь хорошую прочность на растяжение и скручивание.
  • Шнуровочная проволока должна быть хорошей прочности.
  • Провод должен соответствовать кодексу обеспечения.

Читать в PDF….

Фундамент для габионной конструкции

Фундамент очень важен для укладки на него габионной конструкции. иногда трудно найти необходимое основание фундамента небольшой высоты, поэтому мы должны выбрать хороший фундамент для хорошей подпорной конструкции.

Ниже приведены некоторые моменты, которые следует учитывать до, во время и после раскопок фундамента

  • следует выбирать фундамент на хороших слоях почвы или на поверхности скалы.
  • Выберите лучший фундамент без воды, эрозии, разрушения почвы и наилучшей поддержки.
  •  Должен поддерживаться уклон основания фундамента. Итак, примите коэффициент уклона не менее 1:10.
  • Если фундамент находится на большой глубине от поверхности земли, для лицевой стороны необходимо принять ширину зазора не менее полуметра.
  • Нижняя часть основания должна быть аккуратной и чистой с постепенным уклоном внутрь.
  • Выкопайте достаточную ширину в соответствии с требованиями высоты стены.

Шнуровка и крепление габиона

Шнуровка: Шнуровка – это процесс связывания всей корзины габионной сетки. Чтобы связать всю корзину проволокой надлежащей прочности вокруг нее.

Крепление: Крепление представляет собой процесс соединения двух концов корзины. Это очень важно во время стены Габион. Помогает связать корзины друг с другом

Ширина фундамента

Ширина фундамента зависит от классификации дороги, требований к состоянию, топографии местности и бюджета. Минимальная ширина фундамента для габионной стены рассчитывается следующим образом.

Например. Если у нас вертикальная высота стены составляет 5 м, то минимальная ширина фундамента составляет 3, то есть,

Ширина 1 м для первого слоя

1,5 млн шириной для второго слоя

ширина 2 м для третьего уровня

ширина 2,5 м для четвертого слоя

Ширина 3 м для пятого слоя

 (Каждый слой имеет высоту 1 м)

Ширина фундамента изменяется в соответствии с требованиями.

Стыки

Во время работы с габионами следует тщательно проверять соединения, будь то внутренняя часть габионной корзины во время укладки камня или внешняя часть во время укладки ряда корзин друг с другом. Стык не должен продолжаться вертикально вверх, он должен быть прорезан еще одним слоем над ним в обоих случаях, т. е. укладка ряда корзины и укладка камня друг с другом.

Качество камня

Качество камня должно играть очень важную роль при строительстве габионной стены. Перед использованием камня в стене необходимо провести различные типы испытаний, например, испытание на прочность на раздавливание, испытание на водопоглощение, испытание на удельный вес и т. д.

Ниже приведены некоторые свойства хорошего камня.

  • Должен быть прочным
  • Надлежащая прочность
  • Низкое водопоглощение
  • Хороший удельный вес
  • Магматическая порода и т. д. являются частью хорошей породы

Использование геотекстиля

Геотекстиль следует наносить на обратную сторону стены между грунтовой массой и задней стороной стены габиона. Текстиль Geo должен иметь хороший срок службы и хорошее качество.



Уклон и выравнивание фундамента

Уклон фундамента должен сохраняться при возведении стен габионов. Минимальный уклон стены габиона составляет 1:10 внутрь стены и поддерживается нулевой уклон по длине фундамента. Это означает, что выравнивание фундамента является гладким по длине фундамента.



Габионы, матрацы и корзины | Pavingexpert

Введение:

Габионы лучше всего рассматривать как большие проволочные корзины, заполненные местным камнем или другим дешевым заполнителем, в том числе регенерированными и переработанными материалами, земляные насыпи и безграничное количество других применений в области гражданского строительства.

Матрасы представляют собой специальную форму габиона, которая, что неудивительно, имеет форму матраса, поскольку имеет относительно больший размер в плане и меньшую глубину. Их основное применение – защита русла водотоков от чрезмерного размыва – они направлены на то, чтобы вода не разрывала свое русло, чаще всего в плотинах, водопадах и других местах, где происходит внезапное изменение уровня воды.

И габионы, и матрасы обычно называют «корзинами», и они бывают разных размеров: от изящных мини-габионов 300x300x300 мм для декоративного использования в саду до матрасов размером 2 м x 3 м x 0,5 м для защиты русла реки. Существует ряд размеров ячеек, подходящих для различных применений и различных структурных форматов. Они относительно дешевы, по 30-50 фунтов за штуку, и за счет использования местного случайного камня или переработанного заполнителя, как правило, кусками 100-200 мм, и, поскольку они очень просты в установке, стоимость сведена к минимуму по сравнению с кирпичной кладкой или железобетоном. , и конечный результат часто очень эстетичен.

Габионы большого формата для высокой подпорной стены Мини-габионы для сада

Типы и форматы

Два основных типа, корзина и матрац, уже обсуждались, и они показаны ниже.

Существует два распространенных формата: витая проволока, которая обычно имеет сотовые или шестиугольные ячейки в панелях, и формат сварной сетки, который чаще встречается в виде квадратных или прямоугольных панелей в виде сетки.

Корзина сотового типа из витой проволоки Корзина из сварной сетки Корзина из витой проволоки с наполнителем из котсуолдского известняка Корзина из сварной сетки с наполнителем из ланкаширского гравия

Если обобщить, формат витой проволоки/сот часто дает более органичный, мягкий, натуралистичный вид, в то время как формат сварной сетки более геометрический, жесткий и формальный. Очевидно, что тип наполнителя влияет на внешний вид, и на расстоянии проволока едва видна, но при проектировании конструкции на основе габиона всегда следует учитывать эстетику.

Матрас сотового формата, часто используемый для речных работ.

Матрасы и габионы, как уже упоминалось, часто комбинируются для защиты водотоков. Матрасы защищают кровать, и поэтому их, как правило, не видно, в то время как габионы более очевидны, обычно укладываются вертикально для поддержки или защиты крутых или уязвимых насыпей.

Комбинация матраца и габиона

Конструкция

Строить с помощью габионов очень просто. Есть плоская основа из несвязанного заполнителя (хотя бетон иногда используется для более крупных проектов), а затем размещаются корзины, связываются вместе проволокой, а затем заполняются выбранным материалом.

Обычно укладывают полный ряд корзин, связывают их вместе, а затем заполняют, завершая весь ряд, прежде чем размещать последующие ряды. Соседние корзины всегда связаны вместе; как по обе стороны от конкретной корзины, так и под ней (если есть).

Поперечины используются по мере необходимости, чтобы сохранить коробчатую форму. Это включает в себя привязывание отрезка проволоки к противоположным сторонам корзины; вперед-назад и из стороны в сторону. Можно использовать одну или две поперечные проволоки на каждую поверхность — у каждого монтажника габионов есть свои предпочтения в зависимости от типа корзины и типа заполнения, но при типичной установке требуется две поперечные проволоки спереди назад на одной трети и две трети высоты корзины и одна поперечная проволока из стороны в сторону на половине высоты корзины. Поскольку с обеих сторон, вероятно, будут поддерживающие габионы, нет необходимости использовать более одного поперечного ограничения.

Перемычки помогают сохранить заданную форму корзины Перемычки – три штуки – внутри наполняемой корзины

Хотя в некоторых установках используются вертикальные корзины с отвесом (которые обычно привязываются к засыпке геотекстилем или земляными анкерами) , большинство проектов реализуется при укладке габионов под углом 5-10° от вертикали с отступом последующих рядов на 75-150 мм от передней кромки.

Основание для габионов

Первый ряд (а может и единственный) или корзины укладываются на подушку из мелкого заполнителя. Это может быть песок или щебень, но чаще всего выбирают мелкий гравий размером 6-10 мм. При условии, что это заполнитель разумного качества, который можно точно выровнять, чтобы основание габиона полностью поддерживалось. Там, где корзины должны быть уложены под углом, этот угол должен быть сформирован в ложе так, чтобы все корзины лежали под правильным углом.

Корзины помещаются на кровать и проверяются на выравнивание перед наполнением.

Если естественный грунт участка имеет уклон, глубина габионов в этом ряду фундамента может быть ступенчатой, чтобы избежать слишком глубокой выемки грунта. Корзины половинной глубины (обычно 500 мм, а не стандартные 1000 мм) сокращают объем работ и материалов, необходимых для формирования конструкции габиона.

На этом фото корзины слева половинной глубины, переходящие в полноглубинную корзинку глубиной 1000 мм на углу, где боковая высота глубже.

Глубина корзин может быть ступенчатой, чтобы сэкономить на раскопках

Наполнение

Традиционно габионы и матрацы заполнялись дешевым и/или легкодоступным местным камнем, обычно случайным щебнем, более или менее случайным образом бросаемым в корзины в любой старой случайным образом. На некоторых работах они даже заполняются экскаватором, сбрасывающим камень из огромной кучи в зияющую пасть каждого габиона, при этом один рабочий выполняет функции банкира и монтажника электропроводки.

Схема защиты берегов реки, подобная этой, возможно, не требует тщательной засыпки местным камнем…. ….но машинная засыпка просеянным строительным щебнем отлично работает

Один из «трюков» для экономии затрат состоит в том, чтобы выровнять внешние поверхности корзин качественным, привлекательным камнем, пригодным для стен, а затем загрузить внутренности щебнем, который обеспечит устойчивость и массу, но никогда не должен быть виден!

Внешние поверхности облицованы стеновым камнем, в то время как внутреннее ядро ​​заполнено дешевым щебнем

С другой стороны, есть проекты, в которых камень был тщательно отобран и индивидуально уложен вручную с нереальной точностью, создавая структуру, которая немного уступает окованная проволокой сухая каменная стена.

То, как камень был уложен в корзины, может существенно повлиять на их внешний вид….

Тонкий габион, заполненный случайным образом Многослойный наполнитель для габиона, заполненный вручную

На паре фотографий выше габионы были заполнены тем же камнем. Слева тонкий (шириной 500 мм) габион был грубо заполнен котсуолдским известняком, вероятно, с помощью экскаватора или погрузочной лопаты, с случайными кусками камня, приземляющимися там, где они лежат, и создавая очень открытую структуру. но такой, который все еще достаточно прочен, чтобы удерживать берег высотой 750 мм между двумя автостоянками.

Между тем, справа камень был уложен вручную, причем каждый кусок уложен в своей самой плоской плоскости, создавая гораздо более плотную и плотную отделку, более похожую на традиционную кладку стен. На самом деле, если бы не толстая проволока, связывающая отдельные корзины, при поверхностном взгляде эта конструкция могла бы показаться отдельно стоящей сухой каменной стеной.

Лейклендский камень, уложенный слоями

То же самое и с этими габионами на автостоянке в Озерном крае Англии, где для заполнения поддерживающих габионов использовался местный камень с сланцевоподобной тенденцией раскалываться на плоские куски. Случайное заполнение не будет работать с таким камнем, некоторые части в конечном итоге будут лежать вертикально, качаясь на краю и создавая нестабильную засыпку, в то время как простая ручная засыпка приводит к многослойной, стабильной засыпке, которая не только структурно прочна, но и эстетична. приятный.

Однако тщательная, рассчитанная ручная шпаклевка для обеспечения плотной отделки не ограничивается плиточным камнем: та же техника может быть использована с случайными, неправильными кусками камня….

Портал из ирландского голубого известняка в Атенри, графство Голуэй

… и камень не бывает более неправильной формы, чем ирландский известняк Ballinasloe, но, проявив немного настойчивости и терпения, можно получить тот плотный, “набитый” вид, который передает надежность и прочность в относительно узком структура.



Однако, когда дело доходит до тщательно уложенной многослойной заливки, трудно превзойти этот пример из дизайнерского сада на выставке RHS в Таттоне несколько лет назад, где мини-габионы размером примерно 450×450 мм были заполнены вырезанные по размеру флажки из индийского песчаника, сложенные для заполнения корзины.

Напрашивается вопрос, какую функцию выполняет габион в такой функции?

Габион с наполнителем из каменной плиты

На самом деле, причудливый садовый дизайн кажется богатым источником декоративных наполнителей для габионов….

Декоративный многослойный наполнитель

В приведенных выше примерах щебень, камень и стекло могли использоваться довольно необычным образом, но, по крайней мере, корзины заполнены чем-то твердым. Вы всегда можете положиться на садового дизайнера, который перевернет идею с ног на голову и наполнит проволочную клетку чем-то… эээ… менее существенным!

Габион с цветочным наполнением Изогнутый настенный габион

И зачем ограничиваться прямыми линиями? Немного воображения и аккуратной отделки вполне возможно создать плавно изогнутую стену.

Но когда вы хотите что-то более круглое….

Круглые и столбчатые габионы

А некоторые из наиболее предприимчивых дизайнеров настолько увлекаются возможностями, которые предлагают габионы, что строят из них целые сады!

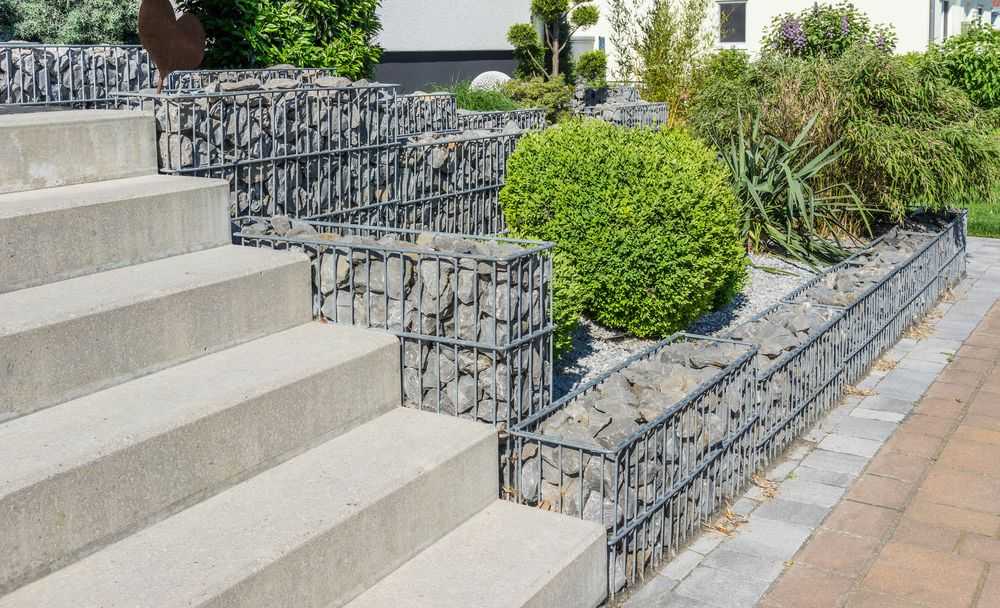

Садовые габионы

Таким образом, независимо от того, заполнены ли они как декоративные элементы или загружены каким-либо старым щебнем, габионы являются невероятно ценным и смехотворно недоиспользуемым вариантом для вертикальных задач при создании сложного ландшафта.

Преднамеренно ржавый габион для оформления сада в австралийском стиле. Габион с крышей и окантовкой, заполненный черепицей.

Но как бы они ни использовались, есть что-то великолепное в использовании габионов для насыпей против медленно текущей воды или больших садовых прудов….

Габионы на берегу озера в Чешире

Связанные страницы

  • Террасы
  • Стены и кирпичная кладка
  • Ступени
  • Фиксатор флажка на краю
  • Бетонное основание Бордюры и бордюры
  • Устройство краевых рядов для тротуаров
  • Строительство со шпалами
  • Бордюры и бордюры – полосы для скашивания
  • Бордюры и бордюры – профилирование и выравнивание
  • Бордюры и бордюры – дорожные бордюры

Думаете об использовании системы габионов для защиты от эрозии?

Решения HYDROTEX для формования бетона, которые мы предлагаем в Synthetex, представляют собой простое в установке, невероятно универсальное и полностью настраиваемое решение для постоянной защиты и предотвращения эрозии и размыва. Это высокоэффективная и экономичная альтернатива множеству других технологий, в том числе давно используемому габиону.

Габионы и матрацы Рено

Габионы представляют собой клетки или ящики, заполненные землей, песком, камнями или битым бетоном, которые используются для укрепления откосов и насыпей, формирования подпорных и других стен, прокладки каналов и различных другие защитные или укрепляющие инженерные цели. Матрасы Рено представляют собой более тонкие версии габионов, обычно используемых в каналах и на склонах.

Возможно, вы рассматриваете для проекта стандартные габионы или матрацы рено. Чем наша тканевая опалубка HYDROTEX отличается от этих конструкций?

Представляем формованный бетон HYDROTEX

Элегантная простота, всесторонняя универсальность и выдающиеся эксплуатационные характеристики определяют главный секрет формованного бетона HYDROTEX. Наши опалубки из геотекстиля, пригодные для использования как на суше, так и под водой, укладываются на поверхности или конструкции, требующие защиты, или вокруг них, а затем закачиваются высокопрочным бетоном с мелким заполнителем для обеспечения постоянной защиты от эрозии или размыва.

Защита подверженных стоку склонов, облицовка каналов и рвов, защита подводных трубопроводов, покрытие загрязненных слоев отложений, защита геомембран на свалках и других объектах, защита береговой линии и свай мостов от ударов волн: применение HYDROTEX многочисленно и разнообразно. Это отражено во множестве конкретных продуктов HYDROTEX, которые мы предлагаем в Synthetex, от футеровки унифицированных секций и матов из шарнирных блоков до броневых единиц и подводной опалубки.

Выбор между габионами для защиты от эрозии и подходом HYDROTEX Fabriform

Несмотря на то, что их конструкция значительно различается, габионы традиционного стиля и тканево-формованный бетон HYDROTEX служат схожим целям, и вы можете столкнуться с тем, что пытаетесь сделать выбор между одним или другим для данного заявление.

Есть несколько ситуаций, когда габионы являются лучшим выбором, чем армированный бетон HYDROTEX. Примером может быть укрепление вертикального или почти вертикального склона. Но в большинстве случаев материалы HYDROTEX представляют собой фантастическую недорогую и малотрудоемкую альтернативу установке габионов на берегах, откосах, сваях и многих других объектах.

Опалубка HYDROTEX в сравнении с матрацами Reno в каналах и насыпях

То же самое касается матрацев Reno, обычно используемых в водосточных желобах. Наши профилированные бетонные вкладыши HYDROTEX идеально подходят для облицовки русел, каналов и канав, защищая от береговой эрозии, противодействуя гидростатическому давлению и заболачиванию, а также обеспечивая практически беспрепятственный поток. В зависимости от потребностей конкретного проекта, опалубка HYDROTEX, такая как футеровка HYDROTEX для однородных секций, может предотвратить скопление растительности, которая может засорить каналы, или, как в случае с нашим продуктом HYDROTEX Enviromat, облегчить восстановление растительности там, где это необходимо.

Тканевый бетон HYDROTEX: Экономичный в транспортировке, простой в установке

Учитывая, что эти тканевые опалубки поставляются в свернутом, незакачанном состоянии, готовом к заполнению бетоном на месте, HYDROTEX требует гораздо меньших затрат на перевозку. затраты, отсутствие импорта, подготовки и заполнения камнем, намного меньше рабочей силы с точки зрения установки и минимальное обслуживание в долгосрочной перспективе, чем многие альтернативы. Продукты HYDROTEX легко доступны, их легко транспортировать, они чрезвычайно эффективны и просты в укладке и заполнении. Вам не нужны масштабные машины и тяжелое оборудование, необходимые для подъема сборных шарнирно-бетонных блоков (ACB), каменной наброски и большого количества заполнителя вокруг.

Тканевая опалубка HYDROTEX (Fabriform)Установка HYDROTEX

Помощь инженеров Synthetex по установке HYDROTEX с формованным бетоном

Есть еще один важный бонус при выборе HYDROTEX: обучение и другая техническая помощь подрядчикам по проекту. Мы охотно предоставляем техническую помощь по установке на месте и комплексные услуги поддержки. Мы также можем помочь убедиться, что под рукой есть нужные расходные материалы и оборудование для правильной установки наших изделий из формованного бетона.

Выберите HYDROTEX с формованным бетоном для постоянной защиты от эрозии, защиты от размыва и эффективной облицовки

Если вам нужно обеспечить надежный канал для ливневых стоков или оросительную канаву, защитить пирс или дамбу от прибрежной эрозии, защитить или балластировать футеровка свалки или защита откосов от эрозии и размыва стоками, не ищите ничего, кроме формованного бетона HYDROTEX от Synthetex!

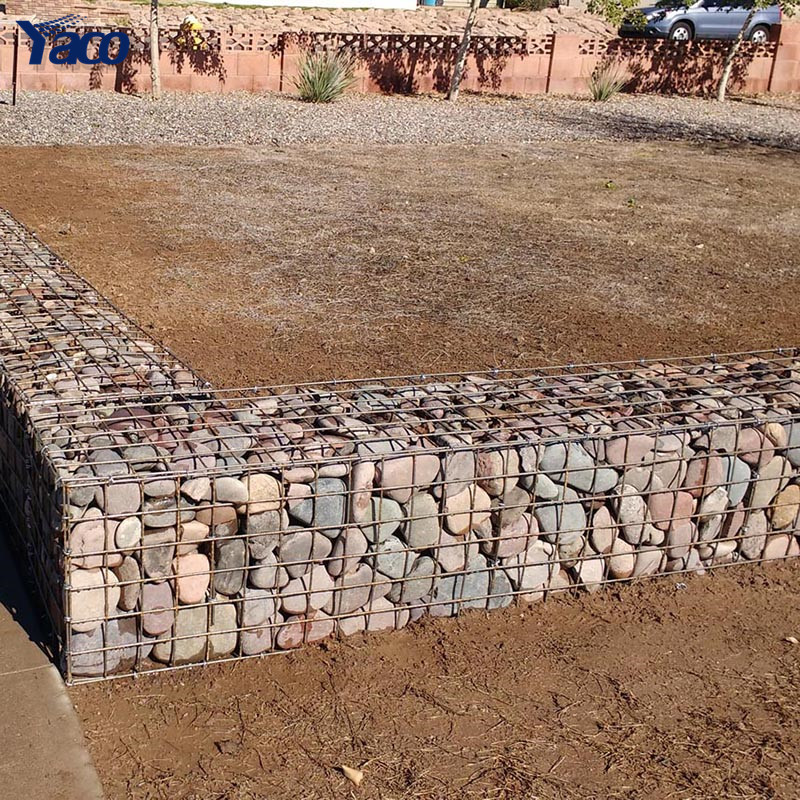

Наши опалубки из геотекстиля и высокопрочный бетон с мелким заполнителем, который их заполняет, во многих случаях представляют собой универсальную превосходную альтернативу габионам и матрацам рено, не говоря уже о каменной наброске, грунтовом цементе, кирпичной кладке и других конструкциях. Экономически эффективная и трудоемкая доставка, обработка и установка в сочетании с тонкой настройкой, доступной благодаря уникальной технологии, выделяют опалубку HYDROTEX из упаковки.

Обратитесь в компанию Synthetex для получения дополнительной информации о тканевом бетоне HYDROTEX

Не стесняйтесь обращаться в компанию Synthetex с любыми вопросами о том, на что способны матрасы HYDROTEX, подкладки, мешки для раствора, ворсовые куртки и другие продукты HYDROTEX.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
