Стеклотекстолит марки СТЭД (на сегодняшний день материал не выпускается!!!)
ГОСТ 12652-74
То же, что и СТЭФ, но с более высокими механическими и диэлектрическими характеристиками и для работы в трансформаторном масле.

Стеклотекстолит марки СТЭБ
ГОСТ 12652-74
Стеклотекстолит марки СТЭБ это же, что и СТЭФ, но с пониженной горючестью. (добавлен бром)
Диапозон толщин: 1,5-50 мм
Длительно допустимая рабочая температура: от -65°С до +140°С
Гарантийный срок хранения – 18 месяцев со дня изготовления.

Стеклотекстолит марки СТ-ЭТФ
ГОСТ 12652-74
Стеклотекстолит марки СТ-ЭТФ это материал с повышенной теплостойкостью.
Диапозон толщин: 0,35-50 мм
Длительно допустимая рабочая температура: от -65°С до +180°С
Гарантийный срок хранения – 18 месяцев со дня изготовления.

Стеклотекстолит полупроводящий марки СТЭФ-П
ТУ 16-503.168-78

Стеклотекстолит полупроводящий марки СТЭФ-ПВ
ТУ 16-503.168-78
Стеклотекстолит марки СТЭФ-ПВ применяется для уплотнения обмоток в пазах статоров высоковольтных электрических машин..
Длительно допустимая рабочая температура: от -65°С до +155°С.
Диапозон толщин: 0,4-1 мм.
Гарантийный срок хранения – 21 месяцев со дня изготовления.
Расшифровка условного обозначения:
СТ -стеклотекстолит
ЭФ – эпоксидно-фенолформальдегидная эмаль
П – полупроводящий
В – волнистый

Стеклотекстолит марки КАСТ-В

Стеклотекстолит марки ВФТ-С

ГОСТ 10292-74

 Изготавливается на основе конструкционной стеклоткани и модифицированного термореактивного связующего.

Физико-механические и электрические свойства

Наименование показателя	марка
	СТЭФ, СТЭФ-1,СТЭФ-У		3240	СТЭБ	СТЭД	СТ-ЭТФ	СТЭФ-П	СТЭФ-ПВ
	высший сорт	первый сорт
1.Плотность, кг/м3	1600-1900	1600-1900	1700-1900	1750-2050	1700-1900	1700-1900	1600-1900
2.Разрушающее напряжение при изгибе перепендикулярно слоям, МПа, не менее	350	280	340	350	400	350	225	1
3.Ударная вязкость по Шарпи параллельно слоям на образцах с разрезом, кДж/м2, не менее	50	30	33	50	50	50	–	–
4. Удельное объемное электрическое сопротивление Ом x м, не менее,	1 x 10 10	1 x 10 10	1 x 10 10	5 x 10 10	5 x 10 10	1 x 10 10	–	–
5.Пробивное напряжение параллельно слоям в условиях М/90°С/дистиллированная вода, кВэфф/мм, не менее	35	28	35	35	35	35	–	–
6.Электрическая прочность перпендикулярно слоям в условиях М/90°C/ трансформаторное масло, кВэфф/мм, не менее, для образцов толщ. 2 мм	12,1	9,7	9,7	12,1	12,1	12,1	–	–
7.Диэлектрическая проницаемость при частоте 1×106 Гц после кондиционирования в условиях 24 ч/23 °С/дистиллированная вода, не более	5,5	5,5	5,5	5,5	5,5	5,5	–	–
8.Тангенс угла диэлектрических потерь при частоте 1×106 Гц после кондиционирования в условиях 24ч/23°С/дистиллированная вода, не более	0,04	0,04	0,04	0,04	0,04	0,04	–	–

Стеклотекстолит не токсичен, не взрывоопасен, относится к горючим материалам. Температура воспламенения 300-500°С.

Стеклотекстолит, СТЭФ, СТЭФ-1, КАСТ-В, ВФТ-С, СТЭТ, детали из стеклотекстолита, резка стеклотекстолита,  детали из UPM203

Текстолит

Заказать продукцию: +7 (495) 776-31-18 [email protected]

Текстолит применяется в качестве конструкционного материала (ПТК), поделочного (ПТ), и электротехнический А, Б для изготовления различных деталей используемых в электротехнике. Состав текстолита: хлопчатобумажная ткань, фенолформальдегидное связующее..Температура плавления: 105°С. Текстолит листовой, в отличие от такого материала как стеклотекстолит, имеет более низкие физико-математические (свойства) показатели. такие как плотность и т. д., смотрите таблицы свойств. Ламинат может эксплуатироваться в трансформаторном масле и на открытом воздухе в условиях нормальной, относительной влажности при частоте тока 50Гц. текстолиты могут долго работать при температурах от -65°С до +105°С.

Текстолит А, Б применяется для работы в трансформаторном масле и на воздухе в условиях нормальной относительной влажности окружающей среды при частоте тока 50Гц. Длительно допустимая рабочая температура текстолита от -65°С до +105°С.

Текстолит марки А: имеет повышенные электрические свойства и чаще применяется как изоляционный материал.

Текстолит марки Б: имеет повышенные механические свойства и чаще применяется как конструкционный материал.

Поделочный конструкционный текстолит марки ПТК изготавливается толщиной от 0,5 до 110 мм. Такой текстолит предназначен для изготовления шестерен червячных колес, втулок, подшипников скольжения, роликов, колец и других изделий конструктивного назначения.

Поделочный текстолит марки ПТ изготавливается толщиной от 0,5 до 110 мм. Предназначен для изготовления тех же деталей, для которых предназначена марка ПТК, но работающих при более низких нагрузках, а также панелей, прокладок для амортизационных и других изделий технического назначения. Текстолит производится в листах шириной от 450 до 950 мм и длиной от 600 до 1950 мм.

Стержни текстолитовые электротехнические круглые представляют собой слоистый прессованный материал, изготовленный методом намотки и состоящий из нескольких слоев хлопчатобумажной ткани, пропитанной термореактивным связующим.

Стержни текстолитовые применяются в качестве электроизоляционного и конструкционного материала для длительной работы в трансформаторном масле и на воздухе в условиях нормальной относительной влажности при температуре от -65°С до +120°С. Они прекрасно подвергаются механической обработке и могут быть использованы в качестве втулок, прокладок и других деталей трения.

Номинальные диаметры стержней с предельными отклонениями, мм: 8; 13; 18; 25; 40; 50; 60. Длина стержня 550 мм.

Стеклотекстолит электротехнический – Элмика

технические характеристики

ПРИМЕНЕНИЕ СТЕКЛОТЕКСТОЛИТА ЭЛЕКТРОТЕХНИЧЕСКОГО

Листовой Стеклотекстолит применяется для изготовления электроизоляционных прокладок, подложек, деталей специального назначения. Иногда Стеклотекстолит применяют не только для изготовления деталей электротехнического назначения, но и в качестве деталей, подвергающихся механическим нагрузкам, в том числе высоким. Самое массовое применение Стеклотекстолит нашел: в электрических машинах в виде клиньев для пазовой изоляции статорных обмоток машин переменного тока, роторных обмоток генераторов и асинхронных двигателей, а также якорных обмоток машин постоянного тока.

МАРКИ СТЕКЛОТЕКСТОЛИТА ЭЛЕКТРОТЕХНИЧЕСКОГО

СТЕКЛОТЕКСТОЛИТ СТЭТ – тонкий стеклотекстолит, программа поставки включает толщины от 0,06мм до 0,4мм. Диапазон рабочих температур от -65°С до +155°С.

СТЕКЛОТЕКСТОЛИТ СТЭФ – самая популярная и востребованная марка, своего рода – базовая марка. Отличается от других марок сочетанием низкой стоимости с многообразной программой поставки и оптимальным сочетание характеристик. Диапазон рабочих температур от -65°С до +155°С.

СТЕКЛОТЕКСТОЛИТ СТЭФ-1– тоже, что и СТЭФ, но с более мелкой структурой. Целесообразен для применения в тонких листах (толщины до 5мм), в том числе для изготовления деталей штампованием.

СТЕКЛОТЕКСТОЛИТ СТЭФ-У – тоже, что и СТЭФ и СТЭФ-1, но отличается улучшенными механическими и электроизоляционными свойствами и предоставляет наиболее широкий выбор толщин листов и плит.

СТЕКЛОТЕКСТОЛИТ СТЭБ – самый маленький диапазон рабочих температур + отличается нормированной горючестью. Диапазон рабочих температур от -65°С до +140°С.

СТЕКЛОТЕКСТОЛИТ СТ-ЭТФ – обладает повышенной термостойкостью (диапазон рабочих температур больше), высокой механической прочностью при умеренных температурах, высокой стабильностью электрических свойств при повышенной влажности. Диапазон рабочих температур от -65°С до +180°С.

СТЕКЛОТЕКСТОЛИТ СТ-ЭТФ-M – тоже, что и СТ-ЭТФ, но с большей температурой эксплуатации. Диапазон рабочих температур от -65°С до +200°С.

→ СТЕКЛОТЕКСТОЛИТ ЭЛЕКТРОТЕХНИЧЕСКИЙ СТЭТ, СТЭФ, СТЭФ-1, СТЭФ-У купить со склада Вы можете различных размеров и толщин. Мы держим в наличии все самые популярные и даже редкие размеры и марки, а очень редкие поставляем под заказ в короткие сроки. Подробную информацию Вы получите по телефону 8-800-500-8-777 или на сайте www.agent-itr.ru

→ Почему стоит покупать Стеклотекстолит у нас? Мы работаем по прямому контракту с производителем, поддерживаем постоянно на складах десятки тонн Стеклотекстолита и способны предложить лучшие условия и цены.

РАЗМЕРЫ СТЕКЛОТЕКСТОЛИТА ЭЛЕКТРОТЕХНИЧЕСКОГО

В зависимости от марки Стекслотекстолит электротехнический изготавливается в листах толщиной от 0,06мм до 100,0мм. Размеры листов зависят от толщины и марки Стеклотекстолита. Подробную информацию о размерах Вы найдете в нашей электронной информационной системе www. agent-itr.ru.

ИЗГОТОВЛЕНИЕ ДЕТАЛЕЙ ИЗ СТЕКЛОТЕКСТОЛИТА

Стеклотекстолит поддается любым видам механической обработки, однако при этом часто возникают определенные трудности, такие как: высокое абразивное действие стеклоткани, на основе которой изготовляется стеклотекстолит, приводящее к быстрому износу инструмента; неправильно выбранные методы резания, приводящие к расслаиванию листа стеклотекстолита; пыль, образующаяся при механической обработке, оказывающая вредное воздействие на кожу и дыхательную систему.

ИНТЕРЕСНЫЕ ФАКТЫ О СТЕКЛОТЕКСТОЛИТЕ ЭЛЕКТРОТЕХНИЧЕСКОМ

→ Стеклотекстолит стоит подразделять на электротехнический и конструкционный (разное назначение – разные свойства))
→ Стеклотекстолит не токсичен, не взрывоопасен, относится к горючим материалам. К примеру, температура воспламенения Стеклотекстолита марки СТЭФ 340-500°С, а его температура самовоспламенения 505-600°С. Для марки СТЭФ допускается применение при относительной влажности воздуха 93±2%, температуре 40±2°С и напряжении свыше 1000В.

ФИЗИКО-МЕХАНИЧЕСКИЕ, ЭЛЕКТРИЧЕСКИЕ И ТЕМПЕРАТУРНЫЕ ХАРАКТЕРИСТИКИ СТЕКЛОТЕКСТОЛИТА ЭЛЕКТРОТЕХНИЧЕСКОГО Вы найдете в файле ниже.

Текстолит электротехнический листовой. Технические условия

ГОСТ 2910-74

Группа Е34

ТЕКСТОЛИТ ЭЛЕКТРОТЕХНИЧЕСКИЙ ЛИСТОВОЙ

Технические условия

Electrotechnical flat-sheet laminate. Specifications

ОКП 34 9112

Дата введения 1976-01-01

1. РАЗРАБОТАН И ВНЕСЕН Министерством электротехнической промышленности СССР

РАЗРАБОТЧИКИ

С.Г.Трубачев, П.М.Хазановский, И.Н.Мелешко

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 16.05.74 N 1190

Изменение N 4 принято Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол N 8 от 12. 10.95)

За принятие проголосовали:

3. ВЗАМЕН ГОСТ 2910-67

4. Стандарт полностью соответствует международному стандарту ИСО 1642-87

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

6. Ограничение срока действия снято по протоколу N 3-93 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 5-6-93)

7. ПЕРЕИЗДАНИЕ (март 1998 г.) с Изменениями N 1, 2, 3, 4, утвержденными в октябре 1980 г., октябре 1983 г., сентябре 1989 г., апреле 1996 г. (ИУС 12-80, 1-84, 12-89, 7-96)

Настоящий стандарт распространяется на электротехнический листовой текстолит, применяемый в качестве электроизоляционного материала.

Стандарт устанавливает требования к текстолиту, изготовляемому для нужд народного хозяйства и экспорта.

Текстолит должен соответствовать ГОСТ 25500 и требованиям настоящего стандарта.

Требования настоящего стандарта являются обязательными, кроме требований приложения 2, являющихся рекомендуемыми.

(Измененная редакция, Изм. N 2, 3, 4).

1. ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

1.1. Текстолит должен изготовляться типов 171, 172, 173 и 241 по ГОСТ 25500 и сортов: высшего, первого и второго.

Тип, марки, диапазон толщин, назначение и свойство, длительно допустимая рабочая температура текстолита должны соответствовать указанным в табл.1.

Таблица 1

(Измененная редакция, Изм. N 2, 4).

1.2. Текстолит должен изготовляться в зависимости от применяемого сырья листами шириной от 450 до 980 мм и длиной от 600 до 1480 мм. Предельные отклонения размеров не должны превышать: при стороне листа менее 930 мм – ±35 мм; при стороне листа 930 мм и более – ±50 мм. По соглашению сторон допускается изготовление текстолита других размеров. Допускается поставлять текстолит листами с вырезами (для испытаний) с одной стороны листа, при этом листов с вырезами может быть не более:

12 – в одном контейнере;

2 – в одном ящике.

(Измененная редакция, Изм. N 3).

1.3. Номинальная толщина листов текстолита и ее предельные отклонения должны соответствовать указанным в табл.2.

Таблица 2

мм

(Измененная редакция, Изм. N 2, 3).

1.4. Условное обозначение должно состоять из марки текстолита, его толщины, сорта и обозначения настоящего стандарта.

Пример условного обозначения текстолита марки А толщиной 10,0 мм высшего сорта:

Текстолит Ав.с. – 10,0 ГОСТ 2910-74

То же, марки Б толщиной 0,6 первого сорта:

Текстолит Б 1 с. – 0,6 ГОСТ 2910-74

То же, марки Б толщиной 2,0 мм второго сорта:

Текстолит Б 2 с. – 2,0 ГОСТ 2910-74.

(Измененная редакция, Изм. N 2, 3, 4).

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Текстолит должен изготовляться в соответствии с требованиями настоящего стандарта по технологическому регламенту, утвержденному в установленном порядке.

(Измененная редакция, Изм. N 2).

2.2. Требования к поверхности листов текстолита – по ГОСТ 25500 и настоящему стандарту. Поверхность листов текстолита должна быть гладкой, без газовых пузырей и посторонних включений. Допускаются отдельные риски, рябизна, вмятины, выпуклости, следы царапин (как отпечатки прокладочных листов) и разнотонность.

Для текстолита второго сорта дополнительно допускаются вкрапления в виде частиц смолы и инородных включений, шероховатость поверхности.

Контрольные образцы для высшего и первого сортов утверждают отдельно.

(Измененная редакция, Изм. N 2, 3, 4).

2.3. Листы текстолита всех марок и толщин должны быть обрезаны со всех сторон под прямым углом с отклонениями не более ±3° для высшего и первого сортов и не более ±5° для второго сорта.

Для высшего и первого сортов не допускается наличие расслоений и трещин с торцов.

Для второго сорта допускается наличие сколов, трещин с торцов.

Примечание. По согласованию с потребителем листы толщиной 10 мм и более могут быть обрезаны с одной стороны.

(Измененная редакция, Изм. N 4).

2.4. Штампуемость текстолита – по ГОСТ 25500.

2.5. По физико-механическим и электрическим свойствам текстолит должен соответствовать требованиям, указанным в табл. 3.

Дополнительные показатели качества текстолита указаны в приложении 2.

(Измененная редакция, Изм. N 3).

Таблица З

2.6. Требования к механической обработке текстолита – по ГОСТ 25500.

2.4-2.6. (Измененная редакция, Изм. N 2).

2.7. Водопоглощение текстолита – по ГОСТ 25500.

2.8. Стрела прогиба текстолита – по ГОСТ 25500. Для текстолита марки ЛТ стрелу прогиба не нормируют.

2.9. Коробление текстолита – по ГОСТ 25500. Для текстолита марки ЛТ коробление не нормируют.

2.10. При изготовлении текстолита должны применяться следующие материалы:

– хлопчатобумажные ткани по ГОСТ 9821, бязь техническая, ткань хлопчатобумажная и парусина ЭТ по нормативно-технической документации (НТД) – для текстолита марок А, Б;

– хлопчатобумажные ткани по ГОСТ 29298 – для текстолита марки ВЧ;

– ткань полиэфирная техническая электротехнического назначения по НТД – для текстолита марки ЛТ;

– термореактивная фенолоформальдегидная и анилинофенолоформальдегидная электроизоляционная смола резольного типа – для текстолита марок А, Б и ВЧ;

– эпоксидная смола, отверждаемая смолой резольного типа – для текстолита марки ЛТ.

Для каждой марки текстолита по согласованию изготовителя с потребителем допускается применение других связующих и тканей при условии, что качество текстолита на их основе будет соответствовать требованиям настоящего стандарта.

2.7-2.10. (Введены дополнительно, Изм. N 2).

2.8-2.10. (Измененная редакция, Изм. N 3).

2а. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

2а.1. Текстолит не токсичен, не взрывоопасен, относится к горючим материалам. Температура воспламенения 358 °С, температура самовоспламенения 500 °С.

2а.2. При возникновении пожара используют пену, распыленную воду, кошму, песок, углекислотные или пенные огнетушители.

2а.3. Работу с текстолитом проводят в специальной одежде, принятой для производства в соответствии с типовыми отраслевыми нормативами.

2а. (Введен дополнительно, Изм. N 2).

3. ПРАВИЛА ПРИЕМКИ

3.1. Приемка текстолита – по ГОСТ 25500 и требованиям настоящего стандарта.

(Измененная редакция, Изм. N 2, 3).

4. МЕТОДЫ ИСПЫТАНИЙ

4.1. Методы испытаний текстолита должны соответствовать ГОСТ 25500 и требованиям настоящего стандарта.

4.2. Проверку на точность обрезки краев под прямым углом проводят измерительным инструментом с погрешностью до 1°.

4.3. При определении плотности допустимое расхождение между параллельными определениями не должно превышать 0,03 г/см.

4.4. Водопоглощение определяют по ГОСТ 4650 (метод А).

Защиту торцевой части образцов производят следующим способом: мягкой кистью наносят связующее, применяемое при изготовлении текстолита. Образцы сушат при температуре 15-35 °С 20-30 мин и затем термообрабатывают при температуре (160±2) °С с фенольным связующим (15±1) мин.

Допускается защищать торцы образцов окунанием в расплавленный парафин по ГОСТ 23683, нагретый до температуры (125±2) °С, с добавкой до 3% полиэтилена по ГОСТ 16337 или ГОСТ 16338.

За результат испытания принимают среднее арифметическое трех параллельных определений.

(Измененная редакция, Изм. N 2, 3).

4.5. При проверке толщины листов текстолита допускается 1 точка из 10, превышающая предельное отклонение по толщине, указанной в табл.2.

4.6. Для определения разрушающего напряжения при изгибе перпендикулярно слоям, растяжении, ударной вязкости по Шарпи параллельно слоям на образцах с надрезом, образцы вырезают вдоль и поперек листа. За результат испытания принимают среднее арифметическое всех определений.

4.7. Тангенс угла диэлектрических потерь при частоте 10 Гц определяют после кондиционирования образцов в условиях 48 ч/15-35°/45-75%.

4.8. При определении пробивного напряжения параллельно слоям допускается по согласованию с потребителем перед испытаниями образцы кондиционировать при температуре (125±5) °С не более 24 ч.

4.5-4.8. (Введены дополнительно, Изм. N 3).

5. МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

5.1. Маркировка, упаковка, транспортирование и хранение текстолита – по ГОСТ 25500.

(Измененная редакция, Изм. N 2).

6. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

6.1. Изготовитель гарантирует соответствие текстолита требованиям настоящего стандарта при соблюдении условий транспортирования и хранения.

6.2. Гарантийный срок хранения текстолита – 18 мес. со дня изготовления.

(Измененная редакция. Изм. N 2).

ПРИЛОЖЕНИЕ 1 (справочное). КОДЫ ОКП ТЕКСТОЛИТА ЭЛЕКТРОТЕХНИЧЕСКОГО ЛИСТОВОГО

ПРИЛОЖЕНИЕ 1
Справочное

(Введено дополнительно, Изм. N 2).

(Измененная редакция, Изм. N 3).

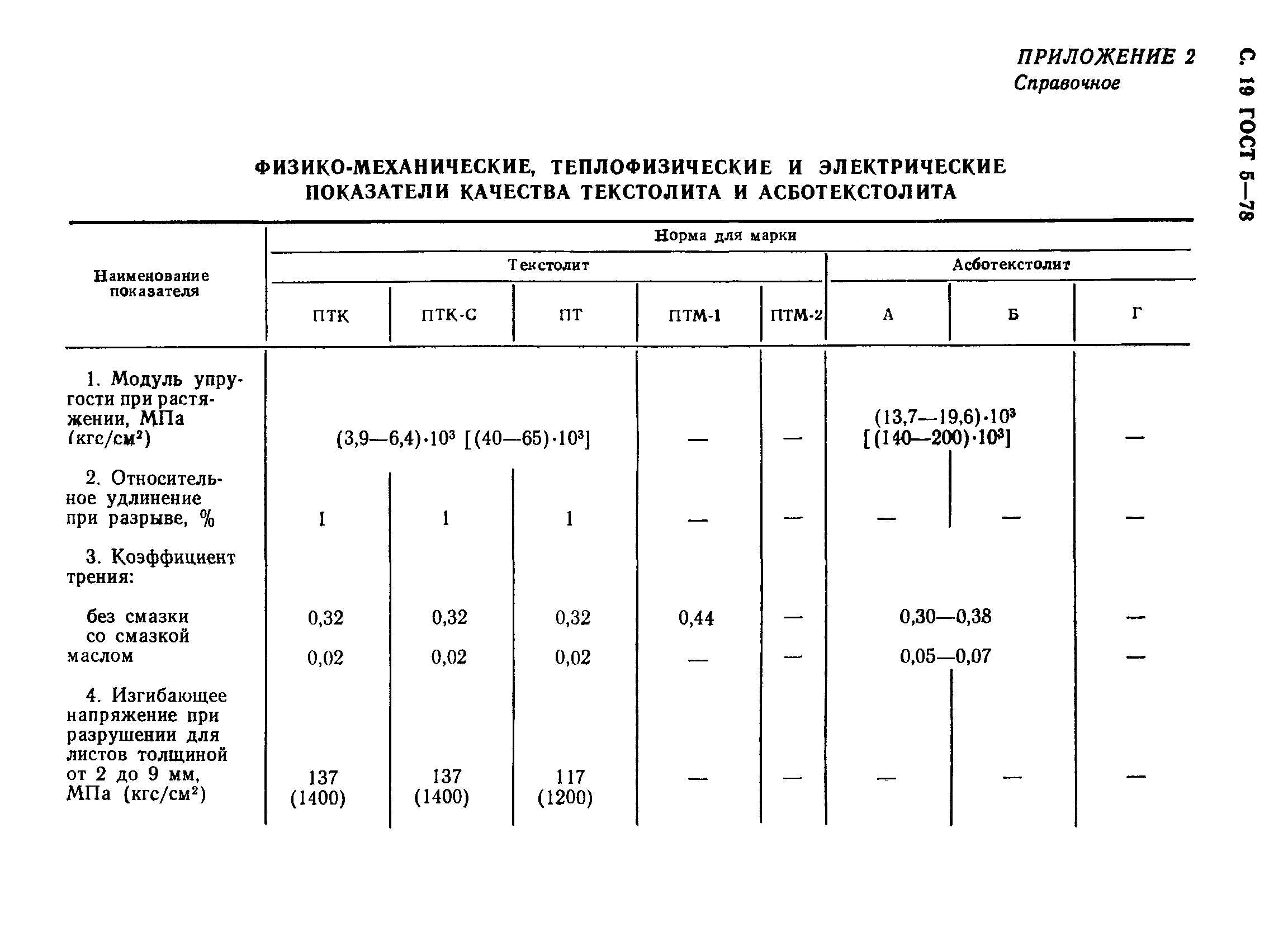

ПРИЛОЖЕНИЕ 2 (справочное). ДОПОЛНИТЕЛЬНЫЕ ПОКАЗАТЕЛИ КАЧЕСТВА ТЕКСТОЛИТА

ПРИЛОЖЕНИЕ 2
Справочное

(Введено дополнительно, Изм. N 2).

(Измененная редакция, Изм. N 3).

Особенности производства и свойства текстолита

Текстолит— слоистый материал наоснове пропитанной связующим составом ткани. Наравне сдругими пластиками онпринадлежит кчислу самых востребованных изобретений человечества. Современную электротехническую иэнергетическую промышленность, атакже машиностроение невозможно представить без использования этого удивительного материала, отличающегося многими замечательными эксплуатационными свойствами.

Прежде всего, текстолит имеет высокую механическую прочность. Это, всовокупности снизким коэффициентом трения илегкостью вобработке, делает его идеальным конструкционным материалом. Детали изтекстолита (шкивы, кулачки, ролики, шестерни имногие другие) гораздо меньше подвергаются истиранию, чем иханалоги изстали или бронзы, что всвою очередь, продляет срок ихслужбы. Детали изтекстолита изготавливают наобычных металлорежущих станках путем сверления, фрезерования, штампования испомощью других видов механической обработки.

Небольшая плотность— еще одно достоинство текстолита. Будучи материалом, достаточно стойким квоздействию разного рода агрессивных сред (бензин, масла, растворы солей, слабые щелочи икислоты), текстолит находит применение ивхимической промышленности.

Изделия изтекстолита могут эксплуатироваться при температуре от-40до+105ºС инормальной относительной влажности воздуха; вкачестве рабочей среды имподходит ивоздух, итрансформаторное масло. Допустимая частота тока— 50Гц.

Текстолит, как иремни, рукава, ткань асбестовая идругие изделия изрезины, асбеста, фторопласта иполимеров, выпускается предприятиями АТИ иРТИ, однако процесс производства текстолита имеет свои особенности.

Текстолит изготавливается путем горячего прессования. Готовые изделия могут иметь одну издвух основных форм: листа или стержня. Остановимся вначале наспецифике производства текстолита листовой формы.

Для начала берутся отдельные полотна хлопчатобумажной или искусственной ткани (как правило, миткаль, бязь, полиэфир или вискоза), сшиваются между собой инаматываются ввиде рулонов наспециальные оправки.

Затем наступает этап пропитки, впроцессе которой ткань погружают вемкость, наполненную термоактивной искусственной смолой (фенолформальдегидной, эпоксидной, полиэфирной, фурановой или крезолформальдегидной). Чтобы смола небыла слишком вязкой, еепредварительно прогревают до30-40˚С.

После того, как ткань как следует пропитается, ееотжимают при помощи валиков ипроводят промежуточный контроль качества, проверяя, нетли наееповерхности потеков, нерасправимых складок, непропитанных участков или крошек смолы.

Затем пропитанную ткань отправляют вснабженную калориферами шахту— сушиться. Врезультате сушки, которая происходит при температуре 120˚С,изткани удаляются летучие соединения (влага, свободный фенол испирт).

Далее высушенную ткань нарезательной машине вновь нарезают наотдельные полотнища, изкоторых сооружают пакеты. Эти пакеты поступают вмногоэтажный пресс— итак начинается этап прессования.

Процесс прессования распадается нанесколько стадий. Вначале пакеты прогреваются донужной температуры, затем выдерживаются дотех пор, пока неотвердеют, инаконец, охлаждаются, причем процесс охлаждения также осуществляется под давлением.

В некоторых случаях полуфабрикат текстолита после прессования вновь нагревают. Такая дополнительная тепловая обработка углубляет процесс поликонденсации лака иликвидирует внутренние напряжения внутри структуры материала.

Теперь осталось подровнять края свежеизготовленных листов или плит (это производится сиспользованием дисковых пил)— итекстолит готов. Доперемещения насклад ему останется лишь пройти испытания накачество вотделе технического контроля.

Текстолит вформе стержней изготавливают схожим образом. Разница заключается лишь втом, что после окончания процесса сушки пропитанную ткань нарезают неналисты, аназаготовки стержней. Оттолщины ткани зависит диаметр стержней, поэтому для производства стержней смалым диаметром берется самая тонкая ткань.

Текстолит свойства – Справочник химика 21

    Важнейшее значение среди слоистых пластмасс имеет текстолит, широко применяемый в машиностроении, благодаря сочетанию высокой механической прочности, близкой к прочности металлов, с типичными для пластмасс достоинствами водо- и химической стойкостью, антифрикционными свойствами, легкостью и т. д. [c.241]

    Текстолит на основе капронового или найлонового наполнителя характеризуется повышенными механическими свойствами, очень малым водопоглощением и незначительными диэлектрическими потерями. Кроме того, на его свойства мало влияют изменения относительной влажности окружающего воздуха. [c.176]

    Текстолит широко применяется в машиностроении благодаря сочетанию высокой механической прочности с водо- и химической стойкостью, антифрикционными свойствами, легкостью и т. д. [c.173]

    Текстолит не растворим в воде, характеризуется высокими антифрикционными свойствами, сопротивлением ударным нагрузкам. Из-за низкой теплопроводности текстолитовых вкладышей необходимо подводить к ним охладительную смазку для этой цели пригодна любая смазка. Хорошим смазочным материалом является вода. [c.65]

    Свойства текстолита определяются рядом факторов и, в первую очередь, характером наполнителя (ткани) и связующего (смолы), а также их соотношением. Обычно в текстолите содержится 30—45% смолы. Механическая прочность текстолита повышается с увеличением удельной прочности исходной ткани, а также с уменьшением ее толщины. В зависимости от способа плетения ткани имеют неодинаковую прочность в разных направлениях. Прочность по основе, как правило, значительно выше прочности по утку. Поэтому, если нужно выровнять свойства текстолита в различных направлениях, при сборке пакета для прессования соседние полотнища пропитанной ткани располагают так, чтобы нити их основы были взаимно перпендикулярны. [c.173]

    Благодаря высоким антифрикционным свойствам текстолитовые вкладыши могут работать без масляной смазки, но при водяном орошении трущихся частей, так как текстолит плохо проводит тепло. Добавка графита к текстолиту в процессе изготовления повышает его теплопроводность и антифрикционные свойства. Применение текстолитовых подшипников на прокатных станах дает значительное по сравнению с вкладышами из цветных металлов удлинение срока службы.  [c.245]

    Гетинакс, прочный материал с удовлетворительными диэлектрическими свойствами, используется в электротехнической промышленности. Текстолит, близкий по свойствам к гетинаксу, на- [c.567]

    Свойства древесная мука слюда и асбест гетинакс стекло- текстолит [c.52]

    В технике получение феноло-формальдегидных смол и изделий из них часто проводят в две стадии (как и в описанных выше опытах) сначала из фенола или его гомологов изготовляют резолы или новолачные смолы, которые затем (в чистом виде или с наполнителями) превращают в нерастворимый и неплавкий материал—пластмассу путем нагревания под давлением в формах для получения готовых изделий. В зависимости от примененного наполнителя пластмассы такого рода имеют различные свойства и названия—текстолит (с тканями), стеклопластики (со стеклянным волокном), фаолит (с асбестом и песком) и др. В бакелита и карболитах наполнителем обычно является древесная мука, либо наполнитель отсутствует. [c.340]

    Слоистые пластмассы не обладают высокой стойкостью к действию кислот и щелочей. Слоистые материалы разрушаются щелочами, как и все феноло-формальдегидные пластмассы. К действию кислот слоистые материалы проявляют некоторую стойкость, но все же подвергаются разрушению. Например, текстолит при действии концентрированной соляной кислоты при комнатной температуре подвергается разрушению, а при 80° он разрушается уже при действии 10%-ной серной кислоты. Под действием воды и ее паров механические свойства текстолита несколько возрастают. [c.175]

    Галоидуглеводороды в отсутствии воды не взаимодействуют с большинством металлов, однако при наличии влаги они вызывают сильную коррозию металлов, что необходимо учитывать при зарядке пожарной аппаратуры. Жидкая фаза состава 4НД корродирует стальные пластины (сталь марки 3) со скоростью 0,01 г/ м .ч), что соответствует оценке стойкие . Сухой бромистый этил в жидкой и паровой фазе незначительно корродирует цветные металлы медь, латунь, свинец. Однако алюминиево магниевые сплавы энергично реагируют с бромистым этилом. Для защиты аппаратуры от корродирующего действия галоидуглеводородов можно применять хромированные или кадмированные покрытия. По литературным данным, за рубежом для этих целей используют покрытая из лака или свинца. Из прокладочных материалов наиболее устойчивы к действию углеводородов фторопласты 3 и 4. Фибра хорошо сохраняется в парах бромистого этила, но при контакте с жидкой фазой набухает и разрушается. При длительном воздействии бромистого этила резина набухает и разрушается, текстолит и гетанакс не изменяют своих свойств. Для изготовления прокладок, соприкасающихся с жидкой фазой огнетушащих составов, можно использовать паронит. Полиэтилен нецелесообразно применять в аппаратуре и емкостях для хранения бромистого этила и отставов на его основе, так как они диффундируют через него. [c.81]

    Текстолит обладает более высокими механическими свойствами, чем фаолит. Данные о химической стойкости текстолитовых труб (ТУ МХП 1471—47) в серной кислоте разноречивы. Можно считать, что при правильном изготовлении и соответствующем качестве исходных материа.чов текстолитовые трубы пригодны для транспортирования серной кислоты концентрацией до 50% при температуре до 80° и давлении до 3 ати. Диаметры труб обычно не превышают 150 мм. Трубы из текстолита следует обязательно покрывать бакелитовым лаком (для повышения их химической стой кости). [c.188]

    Для изготовления касок- (ее составных частей) применяют различные пластмассы, искусственную кожу, репсовую, капроновую или шелковую ленту (тесьму), поролон. Для производства корпусов используют пластические материалы полиэтилен низкого давления акри-лонитрилбутадиенстирол (пластик АБС), слоистый пластик типа текстолита, винипласт, стекловолокнистый пластик дев, пресс-материал АГ-4С. Корпуса, выполненные из полиэтилена низкого давления и пластика АБС, отличаются легкостью, хорошей устойчивостью к агрессивным химическим средам, имеют стабиль ные прочностные свойства в интервале температур от 40 до минус 25°С. Применяемые текстолит и стеклонаполненные материалы обладают большой прочностью, а также морозо- и теплостойкостью по сравнению с полиэтиленом, НО имеют большую массу. Внутреннюю оснастку изготавливают из полиэтилена высокого давления, хлопчатобумажной, репсовой или капроновой тесьмы.. [c.115]

    С. превосходит текстолит и гетинакс ко прочностным характеристикам, теплостойкости, влаго- и хим-стойкости, электроизоляционным свойствам и длительности срока службы, асботекстолит — по физико-механич. характеристикам. [c.256]

    Нек-рые из А. п. (текстолит, древесные пластики) обладают хорошими антифрикционными свойствами асбопластики имеют хорошие фрикционные свойства (коэфф. трения без смазки 0,3—0,4). [c.103]

    Свойства текстолита. Текстолит выпускается в виде листов различной толщины (от 0,2 до 100 мм) размером 1000X1500 мм. Свойства его зависят от типа ткани, содержания олигомера, условий прессования. Так, текстолит на основе тяжелых тканей имеет большую ударную вязкость, чем на основе легких тканей. Прочность его повышается также с увеличением числа слоев ткани в единице толщины материала. При недостаточном содержании смолы понижается прочность склеивания слоев ткани. Текстолит имеет высокие физико-механические показатели (особенно разрушающее напряжение при сжатии и ударную вязкость), но эти показатели ухудшаются в условиях повышенной влажности. Текстолит может длительное время выдерживать температуру 90—105 °С при работе под нагрузками. [c.66]

    Свойства текстолита определяются рядом факторов и, в первую очередь, характером наполнителя (ткани) и связующего (смолы), а также весовым соотношением между ними. Обычно в текстолите содержится 30-ь40% смолы. Механическая прочность текстолита повышается с увеличением удельной прочности исходной ткани, а также с уменьшением ее толщины. В зависимости от способа плетения, ткани имеют различную прочность в различных направлениях. [c.241]

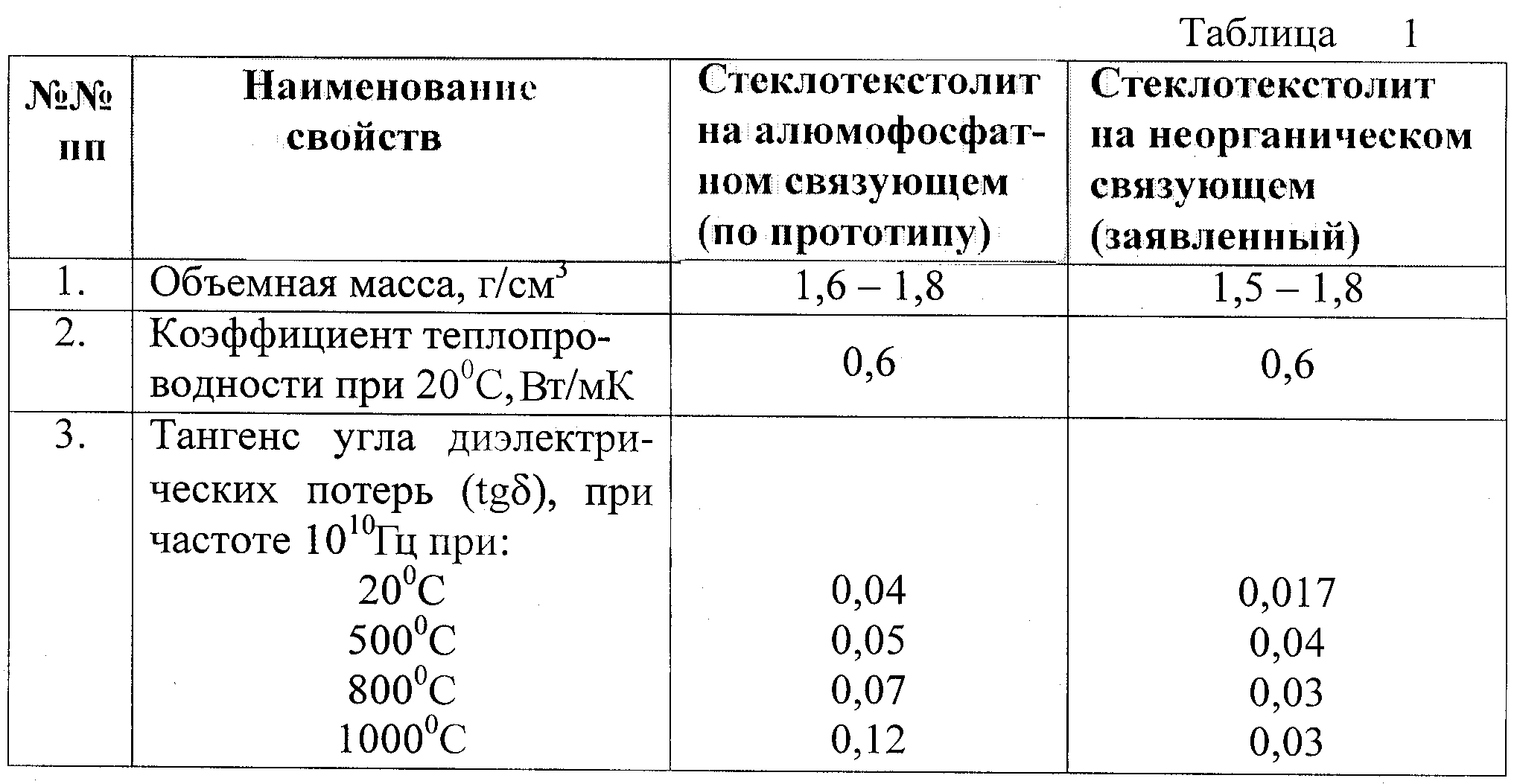

    Получены три вида слоистых пластиков стеклотекстолит, где в качестве наполнителя применяли стеклоткань ЭИ-125,. гетинакс из бумаги электроизоляционной пропиточной ЭИП-66Б, и текстолит из хлопчатобумажной ткани (разрушающее усилие, МПа, по основе 7,0, по утку — 3,8). Физикомеханические свойства слоистых пластиков приведены в-табл. 1. Прочностные показатели стеклотекстолитов при растяжении не обладали анизотропией в зависимости от направления волокон наполнителя, так как стеклоткань ЭИ-125-равнопрочностная по утку и основе. [c.73]

    Текстолит — слоистый пластик коричневого цвета с характерной волокнистой структурой. Текстолит получают методом горячего прессования хлопчатобумажных тканей, пропитанных бакелитовыми смо-ла.ми. Обрабатывается резанием и штампованием. Выпускается марки А (с повышенными электрическими характеристиками) и марки Б (с повышенными механическими свойствами) в виде плит, листов и стержней. Обладает высокой ударной вязкостью и стойкостью к истиранию. Из него изготавливаются каркасы контуров и катушек трансформаторов, расшивочные панели и другие установочные детали. Недостатки — существенное возрастание диэлектрических потерь из-за гигроскопичности в результате растрескивания бакелита, высокая стоимость. [c.31]

    Гетинакс — слоистый пластик, получаемый так же, как текстолит, но вместо хлопчатобумажной ткани используется бумажная масса. По своим свойствам и внешнему виду является аналогом гек-столита. Выпускается в виде прутков и листов четырех марок А — повышенная электропрочность, Б — повышенные механические свойства, В — высокочастотный, Г —с повышенной защитой от влажности. [c.31]

    Материал трубопроводов для перекачивания жидкостей выбирается в зависимости от свойств перекачиваемой жидкости. В промышленности органических полупродуктов находят применение стальные, чугунные, свинцовые, медные, алюминиевые, керамические, стальные гуммированные и текстол итовые трубопроводы, а также трубопроводы из специальных сталей и других материалов. [c.132]

    Некоторые экспериментаторы при отжиге охлаждали обтюраторы в метаноле или других органических веществах, чем достигалось восстановление окисленной поверхности меди, однако, в обычной практике это не вызывается необходимостью. С течением времени металл теряет приоберетенную при отжиге пластичность, поэтому долго хранящиеся медные обтюраторы требуют повторного отжига. Там, где рабочая среда разрушает обтюратор, а также там, где материал обтюратора загрязняет продукт или образует взрывчатые соединения (ацетиленистая медь), медь заменяется другим металлом, так, например, в присутствии аммиака применяют алюминий. В условиях более высоких давлений ставят иногда лат нь, отожженное железо и т. п., как обладающие более высокими механическими свойствами. Неметаллические обтюраторы делают из вулканизированной фибры, картона, бумаги, паронита, асбеста, текстолита, кожи, резины и различных пластикатов. При этом надо учитывать, что резина из натурального каучука может применяться при температуре около 100°, кожа растительного дубления до 40°, хромовая до 70°, фибра примерно до 160°, промасленный картон и бумага до 200°. Текстолит, резина на синтетическом каучуке и пластикаты применяются при более низких температурах при высоких температурах стоек асбест, но начиная с 480° он довольно быстро теряет кристаллизационную воду и разрушается. Для жидкостей асбест вообще непригоден. Для этих целей лучше применять паронит или другие композиции асбеста с каучуком. В этих случаях иногда применяют комбинированные прокладки из асбеста с Металлической оболочкой. [c.182]

    Текстолит поделочный. Применяют в качестве технического поделочного материала главным образом в машиностроении. Текстолит толщиной до 8 м называется листовым, а свыше этой толщины—плиточным. Выпускают трех марок ПТК, ПТ и ПТ-1, различающихся плотностью применяемого текстоля и физико-механическим свойствами. [c.745]

    Текстолиты выгодно сочетают достаточную механическую прочность с низкой плотностью, высокой вибростойкостью, износоустойчивостью и хорошими диэлектрическими свойствами, которыесохраняются до 100—125 °С. Текстолит обладает высокой водо- и маслостойкостью он достаточно стабилен во времени,-особенно по сравнению с древеснослоистыми пластиками ДСП (наполнитель — древесный шпон). [c.179]

    Области применения армированных пластиков. Широкий диапазон механич., электроизоляционных, теплофизич. и специальных свойств А. п. и разнообразные технологич. возможности переработки явились причиной применения их в различных отраслях народного хозяйства. Об областях применения А. п. см. Асбопластики, Волокнит, Гетинакс, Древесно-слоистые пластики, Стеклопластики, Текстолит. [c.103]

    К первой группе относятся полихлорвиннловые пластмассы (винипласт, винидур). Ко второй группе—фенолформальдегидные пластмассы с минеральными наполнителями (фаолит, бакелитовые пресс-порошки). В качестве антикоррозиопных материалов наиболее широко применяется фаолит, текстолит, винипластовый пластикат. Применение полимерных материалов открывает путь к дальнейшему развитию и прогрессу народного хозяйства. Они перестали быть заменителями природных веществ, а являются новыми веществами, обладающими ценными свойствами, зачастуто отсутствующими у природных материалов. [c.11]

    Высокими механическими свойствами обладает текстолит, изготовленный на основе эпоксифурановых смол (табл. 1У-39). Эти смолы обладают хорошей химической стойкостью. [c.260]

Китай 18-летний завод 6-миллиметровый текстолитовый лист Ламинированный лист из фенольного хлопка 3025c – Фенольная бумага Бакелитовый лист 3021 – Производители и поставщики Fenhar

Overview

Примеры фото

Paper Phenolic Sheet (X-Grade Paper Phenolic) производится из высокопрочной бумаги, скрепленной фенольной смолой. В результате получается прочный ламинат с высокой ударопрочностью, отличной прочностью на растяжение, сжатие и изгиб.

• Для получения лучших электрических свойств рассмотрите CE или LE Phenolic.
• aka Micarta, бакелит, бакелита, подъемная пластина, инструментальная пластина и многое другое

Ссылки

• Высокая ударная вязкость.
• Превосходная прочность на растяжение, сжатие и изгиб.
• Постоянная рабочая температура 250F.
• Отлично подходит для инструментальных пластин, используемых при производстве печатных плат.
• Идеально подходит для стабильных высокопрочных столешниц на маршрутизаторах и производственном оборудовании.
• соответствует Mil-I-24768/12
• Соответствует LP-509 тип PBM

▪ Это ссылка A
▪ Это ссылка B
▪ Это ссылка C

НЕ МОЖЕТ НАЙТИ, ЧТО ВЫ ИЩЕТЕ?

Подробнее Бакелит


Запросить предложение

% PDF-1.4 % 493 0 obj> эндобдж xref 493 93 0000000016 00000 н. 0000005270 00000 п. 0000005390 00000 н. 0000006151 00000 п. 0000006418 00000 н. 0000007052 00000 н. 0000007268 00000 н. 0000007607 00000 н. 0000007776 00000 н. 0000007864 00000 н. 0000007933 00000 п. 0000007994 00000 н. 0000008246 00000 н. 0000008934 00000 н. 0000009057 00000 н. 0000009175 00000 н. 0000009270 00000 н. 0000009383 00000 п. 0000012010 00000 п. 0000012201 00000 п. 0000012346 00000 п. 0000012626 00000 п. 0000012902 00000 п. 0000013241 00000 п. 0000015448 00000 п. 0000015710 00000 п. 0000015796 00000 п. 0000016440 00000 п. 0000017070 00000 п. 0000017328 00000 п. 0000017442 00000 п. 0000017553 00000 п. 0000018167 00000 п. 0000018774 00000 п. 0000019414 00000 п. 0000020053 00000 п. 0000020688 00000 п. 0000020951 00000 п. 0000021220 00000 н. 0000021842 00000 п. 0000023784 00000 п. 0000025547 00000 п. 0000027628 00000 п. 0000028946 00000 п. 0000029101 00000 п. 0000029197 00000 п. 0000029342 00000 п. 0000029438 00000 п. 0000031165 00000 п. 0000032032 00000 п. 0000032439 00000 п. 0000033285 00000 п. 0000035214 00000 п. 0000035296 00000 п. 0000035539 00000 п. 0000035613 00000 п. 0000056494 00000 п. 0000056548 00000 п. 0000056630 00000 п. 0000057721 00000 п. 0000057952 00000 п. 0000058215 00000 п. 0000063704 00000 п. 0000064258 00000 п. 0000064816 00000 п. 0000064898 00000 п. 0000069800 00000 п. 0000070354 00000 п. 0000070912 00000 п. 0000071057 00000 п. 0000071987 00000 п. 0000072105 00000 п. 0000072663 00000 п. 0000077563 00000 п. 0000077826 00000 п. 0000077898 00000 п. 0000077933 00000 п. 0000078096 00000 п. 0000078396 00000 п. 0000078424 00000 п. 0000078498 00000 п. 0000078552 00000 п. 0000078626 00000 п. 0000078708 00000 п. 0000078782 00000 п. 0000098960 00000 п. 0000102576 00000 н. 0000108786 00000 п. 0000112402 00000 н. 0000114998 00000 н. 0000120707 00000 н. 0000126416 00000 н. 0000002156 00000 н. трейлер ] >> startxref 0 %% EOF 585 0 obj> поток x ڴ XmL [_ `} CcWT + bM0Cuh ڦ inkn ݦ i ݴ # Ҧ ݴ jZ2 *?” s $ @ ە r {G`0ǘ & cLS? `F, ™ F [bhc’ylJ {lMɵ ‘ֱ͟ 렘 ~ xy83; dD9; #? x 럷 ~ +’> H_ = O? U2 u ~ r; k: Oqz 狂? | ~ | Fg? [Zʈ.PHrXITM͍ƖVmGgZod {҅% tx 484 | S # 3 \ ~ h-LNX /] 0] qVIj65b! + “xR / RrP: ZSm, / -? c6u: \ -> u & Q̲9 |, l ~ HSxi +: l6Py \% eE 鍆 tai | K9T * P “2E¹o% .JXΓK’X% 2] jmP \ lo

Текстолит из фенольного хлопкового волокна 3025

Детали упаковки

весь автомобиль в обнаженном виде или воском, запасные части в водонепроницаемом комплекте и на RO-RO или балкерное судно и т. д.

Описание продукта

4 * 2 Рефрижератор JAC 9 тонн с задней стенкой

Грузовик-рефрижератор JAC также называется грузовик-рефрижератор JAC, грузовик для перевозки холодильного оборудования JAC, грузовик с изоляцией, автофургон-рефрижератор, морозильная камера грузовик, механический рефрижератор и т. д.Противоскользящий наружный рулон для спортивных полов из ПВХ, например, керамика с керамическими бусинами Alpha Electronic Ceramics Al2O3, порошок кальцинированного оксида алюминия, молочные продукты, овощи, фрукты, вакцины, лекарства и т. Д. Обычно он оснащается холодильным агрегатом и полиуретановым теплоизоляционным кожухом. Высокотемпературные подшипники 6202-2Z / C3 Шарикоподшипник с глубокими канавками.

Примечание по продукту:

1.JAC Холодильник Truckadop полностью закрытая композитная конструкция, внутри и снаружи FRP, средний теплоизоляционный материал из пенополиуретана, по всему периметру скреплен высокопрочным клеем, общая толщина составляет 8 см.(опционально 10 см или 20 см)

2. Внешний вид гладкого изоляционного материала огнестойкого типа, пищевого гелькоута, цельная бесшовная панель

3. Грузовик-рефрижератор серии “CLW” обладает такими характеристиками, как коррозионная стойкость, хорошие изоляционные свойства, высокие Прочность, высококачественный металлический беспроводной тонкий потолочный Bluetooth-динамик V4.2, хорошая химическая стабильность, длительный срок службы и т. д.

4. Прямая продажа с фабрики, профессиональная, этот грузовик использует JAC 4 * Manafacture с высококонцентрированным фруктовым вкусом без никотина для жидкого вейп-сока DIY E, экономичный, практичный, минимальная температура снижается до -18 ° C Тонна с откидной крышкой

Пустые прозрачные квадратные и круглые флаконы для лака для кутикулы с колпачками для кистей

Теплые подсказки:

A. Холодильный агрегат BrandOptioanl: American CARRIER, THERMO KING, Южная Корея, Ханья, Китай Сонгхан, Ханьсюэ и т. Д.

B.Минимальная температура опционально: от -5 ° C до -18 ° C

C . Оптовая заводская цена Косметическая упаковка Необычная квадратная магнитная трубка для губной помады, удобная работа, надежная работа, низкое энергопотребление, большая холодопроизводительность, небольшой шум , простота установки и обслуживания и другие преимущества, вы будете уверены, что будете использовать безопасно!

Изображение продукта JACRefrigerator Truckshow следующее:

Двигатель с глубоким канавкой Введение 4 9000 компании: 6, Ltd, назначенная Министерством промышленности и информационных технологий Китая, Wc67K 100t 3200 CNC листогибочный станок для продажи. Он зарегистрировал товарный знак «CHENLIWEI», а код продукта – CLW. Он имеет надежные технологии, безупречный контроль, современное оборудование, горячую красную самоклеящуюся BOPP отрывную ленту с высоким напряжением высокого напряжения для коробки сигарет. Более того, он полностью прошел сертификацию ISO 9001-2008 и 3C Certification (обязательная сертификация Китая), а также другие сертификаты, необходимые для экспорта.

Автоматический станок для снятия фаски с металлических прутков. 2004, переносной гамак для одиночки.

Маломощный многодиапазонный глушитель сотового телефона мощностью 17 Вт. Наша компания владеет правом на независимый экспорт и имеет множество клиентов за рубежом, таких как ООН, Судан, Нигерия, Северная Америка, Западная Африка, Конго, Вьетнам, Гана, Казахстан и т. Д. Многофункциональный лазерный сварочный аппарат.

Сферический круговой ландшафтный защитный забор с предупреждением о дорожном движении Открытый солнечный свет., Ltd находится в городе Суйчжоу, на родине Янди Шеннонга, женской куртки с капюшоном из 100% хлопкового флиса высшего качества из розового 100% хлопка с капюшоном с карманом.Добро пожаловать в Суйчжоу, друзья со всего мира! Вас ждут самые восторженные приемы.

Наши сертификаты:

Производственное оборудование:

Контактная информация:

Если у вас есть какие-либо вопросы, пожалуйста, свяжитесь со мной по электронной почте или телефону, я сделаю все возможное, чтобы помочь тебе. Вы можете рассчитывать на меня. Лучшее качество Китайского производителя светодиодов для вечеринок на заднем дворе для продажи:

Руководство по электрическим материалам для всех.Часть 6 / Sudo Null IT News
