НЕТ.

Для начала: для одной телефонной голосовой линии требуется одна пара проводов. Это имеет смысл, если вы думаете об этом с точки зрения электричества – для создания полной цепи должно быть как минимум два провода.

Два провода, образующие одну пару, обозначаются как кольцо и наконечник .Эти имена восходят к ранним дням существования телефонной системы, когда операторы CO (центральный офис) физически отключили, переместили и снова вставили большие микрофонные вилки в гигантский коммутатор, чтобы соединить отдельные вызовы. Эти разъемы имели кольцевую часть и концевую часть, как и гнездо для микрофона.

«Пеория только что потеряла!»

Раньше полярность двух проводов имела значение, но в современных телефонах это не так. Однако лучше придерживаться стандарта, как и большинство установщиков.Поэтому кольцевой провод почти всегда красный – помните о двух буквах R. Зеленый – кончик.

Красный и зеленый!

В домах и других небольших жилых зданиях телефонная компания поставляет провода от своих столбов или линий метро, ​​а завершает их в небольшой распределительной коробке или demarc (как в демаркации и произносится как «DEE-mark») ребятами, чьи штаны свисают слишком низко) или устройство сетевого интерфейса или NID (произносится как «нид» вышеупомянутыми парнями с низко висящими штанами), прикрепленное снаружи дома.В дальнейшем я буду называть его «ящиком». Коробка обычно пластиковая, размером около квадратного фута или чуть меньше, с атмосферостойкой прокладкой и винтом, плотно закрывающим крышку.

Коробка / NID / demarc / что угодно.

Современные коробки проштампованы надписью «доступ клиента» и стрелкой, указывающей на обычный винт; есть вспомогательная крышка, обычно закрывающаяся с помощью утопленного болта с шестигранной головкой, которая предположительно предназначена только для «доступа телефонной компании». Клиентская «сторона» коробки обычно содержит клеммы проводки для каждой внутренней телефонной линии дома и тестовое гнездо клиента , которое представляет собой обычное настенное гнездо для обычного телефонного кабеля.Идея здесь в том, что в случае возникновения проблемы покупатель может открыть упрощенную сторону коробки и попробовать линию со стандартным телефоном; если линия работает у коробки, но не внутри дома, значит, проблема внутри дома, а это проблема клиента. Если в коробке нет линии, значит, проблема в телефонной компании. Они гарантируют свое обслуживание только до коробки.

Довольно современная коробка.

Иногда в старых коробках тестовый разъем покупателя имеет короткий конец телефонного провода и разъем уже вставлен.В этом случае имейте в виду, что когда вы отсоединяете этот маленький хвостик и подключаете свой собственный телефон для проверки, проводка вашего дома теперь физически отключается от коробки. Другими словами, маленький хвост соединяет внутреннюю проводку с проводами компании. Это может иметь больше смысла после того, как вы прочитаете ниже.

Достаточно старая коробка.

В большинстве жилых домов есть стандартный двухпарный провод, идущий от улицы к коробке. Большинство домов всегда используют только одну из пар (т.е. у большинства людей только одна телефонная линия.Вторая пара физически может использоваться в качестве другой телефонной линии с другим связанным с ней номером / учетной записью, но по умолчанию она не активирована. Эта вторая пара обычно бывает черно-желтой и иногда известна как «пара Хэллоуина». Здесь желтый цвет – сторона кольца, а черный – наконечник; Я не знаю никакой хорошей мнемоники, чтобы запомнить это, кроме рифмы ядовитой змеи, которая начинается со слов «красный и желтый убивают человека …». Вот как я ассоциирую красный и желтый как стороны кольца.Опять же, в наши дни полярность не имеет решающего значения.

«Брюс» пишет: «Мне нравится, когда ваша змеиная мнемоника – красный и желтый – убивает парня, тем более что кольцо несет отрицательное напряжение, а кончик заземлен. Вторую пару я называю« парой шмелей ». Пчелы атакуют черным кончиком. ” Прохладный!

Немного отступив на сторону клиента коробки: Электропроводка. В некоторых коробках они открываются, когда вы открываете основную крышку доступа для клиентов, но в других коробках каждая из них имеет свою мини-крышку.Две пары телефонов компании идут к задней части коробки, и каждая пара, в свою очередь, подключена к одному набору (паре) клемм с винтовыми зажимами. Со стороны клиента эти провода не видно. Столбы помечены и имеют цветовую кодировку красный / зеленый для полярности, и важно отметить, что даже столбы для второй пары с улицы красные и зеленые. Это значимые цвета в телефонной компании, а остальные провода только черные и желтые, чтобы отличить их от базовой пары. Возможно, было бы менее запутанно выбрать изоляцию с красными и зелеными полосами для второй пары, но они не сделали этого тридцать лет назад, поэтому до сих пор не делают.

Хороший подробный вид демарка.

Большинство коробок имеют 3 или 4 пары проводов, хотя в большинстве случаев с улицы идут только две пары проводов. Я предположил, что логика здесь в том, что проложить еще один комплект проводов с улицы тривиально легко и недорого, но сложнее и дороже поменять целую коробку для этого относительно редкого человека, которому нужно более двух линий. Таким образом, они просто предоставляют дополнительные сообщения, хотя у большинства людей никогда не бывает больше двух телефонных линий.

Провода, которые вы видите и , идущие к столбам, – это провода, идущие внутри вашего дома. Столбы – это место, где проводка вашего дома встречается с линией компании с улицы. Точно так же, как телефонная компания использует две пары проводов и обычно использует только одну, ваша внутренняя домашняя проводка состоит из двух пар (всего четыре провода) к КАЖДОЙ розетке. Обычно вы используете только базовую пару, и на самом деле большинство телефонов, которые вы покупаете сегодня, поставляются с телефонным шнуром, в котором всего два провода. Это два центральных провода из четырех возможных (если вы внимательно посмотрите через прозрачный разъем на конце, вы увидите четыре канавки для четырех возможных проводов). Двухлинейные телефоны в деловом стиле имеют шнуры с четырьмя проводами, и если у вас есть две телефонные линии, идущие к одному разъему, для второй линии используется пара Хэллоуина (которая представляет собой два внешних провода). ИЛИ вы можете приобрести в Radio Shack адаптер «2-линейный разветвитель», который разделяет одно гнездо с двумя линиями на два гнезда, каждое с одной линией. Еще не запутались? 🙂 Опять же, дело в избыточности…. у большинства людей есть только одна линия, но для тех, кому нужна вторая линия, это позволяет использовать ее, не проделывая новое отверстие в стене и не протягивая новый провод.

Разветвитель на две линии.

Еще один.

НЕ путайте упомянутый выше двухпроводной адаптер разветвителя с более распространенным дуплексным адаптером идентичного вида. Двухпроводной разветвитель берет КАЖДУЮ пару и отправляет ее в центр по два провода каждого из двух одинарных разъемов; дуплексный адаптер просто дублирует центральную пару в двух гнездах.

Это все объясняет.

В идеальном мире для каждого разъема в вашем доме была бы одна связка из четырех проводов (из которых вы обычно используете только два), идущих к распределительной коробке и соединяющихся с клеммами проводки. К сожалению, так бывает не всегда. Вместо этого обычно некоторые ИЛИ все телефонные гнезда в доме соединяются «гирляндной цепью», при этом только один набор проводов выходит и подключается к фактической коробке. Кроме того, в некоторых домах, где это так, пары Хэллоуина остаются отключенными.Затем, если вы ДЕЙСТВИТЕЛЬНО хотите использовать вторую строку, она будет казаться мертвой после коробки. Это ужасный для устранения неполадок, если у вас есть проблема. Вы должны отвинтить каждую настенную пластину телефонной розетки, проверить / подключить все четыре провода к соответствующим контактам разъема (к счастью, они обычно имеют маркировку), а затем проверить и надеться, что все провода между разъемами целы.

Независимо от того, связана ли домашняя проводка с описанным выше кошмаром гирляндной цепи, может произойти повреждение базовой пары – скоба или гвоздь могут перерезать провод или замкнуть пару вместе, и вам придется либо оголить / замените весь провод, ИЛИ, если вы не используете пару Хэллоуина для линии 2, вы можете переключиться на эту пару.Другими словами, вы полностью отказываетесь от поврежденной базовой пары и используете вторую пару в качестве замены на месте. Это может запутать вас и / или телефонистов позже, и вы облажаетесь, если вам нужно добавить вторую линию к этому набору проводов, но, в крайнем случае, это работает. Вам также необходимо перемонтировать разъем – так, чтобы пара Хэллоуина подключилась к двум средним позициям проводов в разъеме. Только вышеупомянутые специальные двухлинейные телефоны могут использовать внешнюю пару, обычные телефоны будут работать только с внутренней парой.

Телефонный разъем, провода оголены.

: вы можете делать практически все, что связано с телефонной проводкой, с помощью относительно обычных инструментов (отверток, инструментов для зачистки проводов или ножниц, мультиметра с функцией измерения непрерывности или сопротивления). Но есть некоторые специальные инструменты, которые вы можете получить, чтобы ваши штаны немного соскользнули. Один из них – телефонная трубка линейного мастера или стыковочная трубка (клянусь, я не выдумываю это).

А приклад.

Телефон линейного мастера на самом деле не более чем прославленный телефон.У него есть лишние кнопки и навороты, которые нас не касаются; Главная особенность – зажимы из крокодиловой кожи. Они относятся к специальному типу, прокалывающему изоляцию, хотя обычно такая возможность не требуется. Его реальная ценность заключается в том, что вы можете подключаться напрямую к набору проводов, используя не прокалывающие концы зажимов, ИЛИ вы можете закрепить на концах оголенного провода.

Хороший, вроде изображенного на фото, новый может легко стоить 80 долларов или больше. Я нашел один в компании по производству электроники примерно за 20 долларов, он работал, за исключением того, что его зажимы были обрезаны.Так что я также заказал пару зажимов, достал провода и отремонтировал вещь. Тем не менее, вы можете сделать его из дешевого телефона, если он правильный. Это сложно описать, но телефон должен быть таким, чтобы иметь все схемы, ВКЛЮЧАЯ кнопку отбоя или крючок, в трубке. На самом деле это может быть сложно найти – в большинстве магазинов электроники есть телефоны, которые слишком “хороши” для этой цели, то есть они слишком сложны и не могут работать без базы И трубки, а это просто не годится.Попробуйте сетевую аптеку – во многих есть выбор небольших дешевых бытовых приборов, и здесь вы, скорее всего, найдете самый дешевый и самый дерьмовый телефон на Земле, а это именно то, что вам нужно. Такие, у которых нет основания, а они «вешают» трубку, садясь на плоскую поверхность. Он не должен стоить больше 10 долларов.

Дешевый телефон, который можно превратить в дешевый комплект.

“Тонкий” телефон тоже подойдет, если опять-таки в телефоне есть верхняя вешалка.Обратите внимание на это на картинке. Иногда на есть кнопка отбоя, как на базе , так и на трубке – это тоже нормально – но у многих она есть ТОЛЬКО на базе, и они не подходят для преобразования, по крайней мере, я не смог понять как.

Когда у вас есть телефон, все остальное довольно просто – перережьте провод, выбросьте основание и обожмите или припаяйте два зажима типа «крокодил» на концах двух центральных проводов (подойдут обычные зажимы от Radio Shack, вы же не делайте этого) Они не нуждаются в прокалывании изоляции, но если вы можете получить их с резиновыми втулками, сделайте это…. когда они прикреплены к концам провода, они имеют тенденцию раскачиваться и сталкиваться друг с другом и вызывать короткое замыкание.) Провода в телефонном кабеле, вероятно, будут красными и зелеными, но не обязательно. Сложность здесь в том, что это, как правило, крошечные , тонкие провода, и если вы не предоставите какую-либо поддержку или снятие напряжения, они быстро устанут и сломаются там, где они прикреплены к зажимам из крокодиловой кожи. Обычно я аккуратно разрезаю внешнюю изоляцию провода прямо посередине, зачищаю (иногда огнем) провод и пропускаю его и его половину изоляции вместе в воротник зажима типа «крокодил», затем обжимаю вниз на обоих (убедившись, что реальная проволока контактирует с металлическим ошейником зажима типа «крокодил».) Таким образом, изоляция действует как шина для тонкой проволоки внутри.

А теперь по-настоящему крутой инструмент, который стоит любой цены:

Всемогущий тональный генератор и комплект пробников.

Вы берете маленькую квадратную деталь с свисающими проводами, вставляете в нее 9-вольтовую батарею, вставляете ее модульный разъем в настенную розетку и включаете ее тумблер. Затем вы подходите к коробке и ткните зондом рядом с жгут проводов, и зонд издаст слышимый трель, который становится громче, когда вы приближаетесь к правому проводу. Это чистая магия. На самом деле это индукция и довольно простая … нет, магия. Когда вам нужно противостоять бессмысленному и пугающему пучку проводов, и вам нужно найти другой конец одного, ничто не заменит этот инструмент. Зажимы типа «крокодил» на тон-генераторе позволяют использовать его также с оголенным проводом.

На этом пока все …

Что делают коробки телефонной компании в нашем районе?

Если у вас есть подземная телефонная проводка в вашем районе, а не телефонная проводка, которая проходит по воздуху на столбах, вы часто будете видеть эти маленькие коробочки по всему району – по одной на каждые два-три дома или около того.Типичная коробка на юго-востоке Соединенных Штатов может выглядеть так:

Эта коробка имеет высоту два или три фута (около метра) и, возможно, 8 дюймов (20 см) в квадрате.

Если вы читали статью HSW, озаглавленную «Как работают телефоны», то вы знаете, что каждая телефонная линия проходит в ваш дом по паре медных проводов. В вашем районе проходит толстый подземный кабель, содержащий, возможно, 25 или 50 пар медных проводов. Маленькая зеленая коробочка – это место, где 50-парный кабель высовывается из земли, чтобы сотрудник телефонной компании мог соединить его.Так случилось, что поблизости строят новое подразделение, и вот как выглядит один из ящиков во время строительства:

Как видите, это очень простая установка. Они взяли кабель, сняли его внешнюю защитную оболочку, чтобы обнажить все провода, а затем сращивали на несколько пар для двух или трех домов, разделяющих коробку (маленькие прозрачные пластиковые блоки – это сращивания). Небольшие двухпарные кабели проходят под землей от коробки до домов. Иногда стыки не так просты – вместо прямых стыков внутри будет пластиковая или керамическая пластина с соединительным блоком.

Так откуда берется 25-парный или 50-парный кабель? Если вы будете искать в своем районе, вы найдете большую коробку, которая выглядит так:

Эта коробка, вероятно, имеет высоту 4 или 5 футов (1,5 метра). Через эту точку проходит кабель большего размера с сотнями пар проводов, и здесь начинается один или несколько проводов с 25 или 50 парами. Внутри коробки находится большая панель с перфорацией, на которой сотрудники телефонной компании присоединяют каждую пару меньшего кабеля к правильным парам большего кабеля.

Кабель большего размера часто начинается с такой коробки:

Эта коробка имеет высоту около 6 футов (2 метра) и ширину 12 футов (4 метра). Вы можете видеть справа, что этот блок также имеет собственный измеритель мощности и, следовательно, имеет мощность (в отличие от предыдущих блоков, которые не содержали ничего, кроме пассивных соединений). Внутри этого большого блока питания находятся дигитайзеры. Пары из каждого дома подключаются к дигитайзерам, так что все телефонные звонки в этом районе можно передавать по гораздо меньшему набору проводов. Этот блок может принимать несколько больших линий (например, линий T1 или T3), несущих голосовые каналы, а дигитайзеры разбивают мультиплексированные линии на отдельные пары. Мультиплексированные линии могут проходить по дороге в виде медных, оптоволоконных или коаксиальных кабелей.

В конце концов мультиплексированные линии прибывают к коммутатору , который может выглядеть так:

В этом здании нет окон, и его площадь составляет примерно 15 метров (50 футов). См. Вопрос 354 для получения подробной информации о том, что происходит на переключателе!

Проблемы с телефонной проводкой и устранение неисправностей для домовладельца

Мои телефоны не работают.Я позвонил телефонная компания, и они утверждают, что проблема в моем доме. Как могу я узнать, в чем проблема?

Пройдемся по основам телефонной проводки. Как только вы поймете основы, устранение неполадок становится проще простого. Это может занять много времени, но совсем несложно. И в 40 долларов или больше за получасовое обслуживание у специалиста по ремонту телефонов, ветер будет за твоей спиной !!

Реальные основы телефонной проводки …

Хотя у вас могут быть сотни футов телефонных проводов и бесчисленное количество соединений, Телефонная разводка действительно проста и логична.Давай прогуляемся по твоему дому, и разберемся вместе.

телефонная компания, благослови их души, предоставляет вам услуги через четыре провода или более проводов, ведущих к внешней стороне вашего дома (есть на самом деле больше, чем это, но вам не нужно больше знать, чтобы работать над свой собственный материал). Эти провода подключаются к коробке, называемой сетью . интерфейс , обычно расположенный за пределами вашего дома для облегчения доступа телефонная компания.

Его также называют протектором (просто звук этого вызывает у вас покалывание, а?) Название “защитник” удачно . .. он защищает вашу домашнюю телефонную проводку от необычного электрического скачки напряжения от ударов молнии, линии электропередач, которые могут касаться снаружи телефонные кабели и т. д. Не надежная система, но очень эффективная 99,9% время. Защитное устройство часто можно найти рядом с вашей электрической службой. (метр), потому что телефонная компания и электрическая компания используют одни и те же критерии выбора точки доступа к дому.

Сетевой интерфейс действует как ваша основная распределительная коробка – место, где все телефонные кабели, ведущие в ваш дом, происходят. Обычно часть выключена пределы для вас. Он может быть запечатан замком или закручен. Вот где телефонная компания устанавливает свои связи. Цвета проводки не будут соответствовать цветовое кодирование вашего интерьера телефонные провода.

На стороне, доступной для клиентов, используется стандартная цветовая кодировка, которую вы будете запускать. снова и снова во всей телефонной работе.Наиболее распространенные телефонные кабели имеют четыре провода внутри … красный, зеленый, черный и желтый. В торговле они именуются «парами». Красно-зеленая пара используется в качестве базовой. линия обслуживания, а черно-желтая пара используется для обеспечения второй линии.

Если вы посмотрите на увеличенное изображение сетевого интерфейса слева, вы увидите, что есть «блок» с шестью цветными винтами. Есть три пары вместе … желто-черный, красно-зеленый и второй желто-черный. Ты также заметите, что есть провода, подключенные к красному и зеленому терминалы.В этом разъеме только одна живая телефонная линия … линия 1. Хотя разъем может поддерживать до трех линий, для облегчения при использовании клиентами они обычно устанавливают только одну линию на разъем. Если у тебя есть три линии, у вас будет один соединитель, обслуживающий одну линию, а второй соединитель, обслуживающий две линии. Этот сетевой интерфейсный блок имеет два таких разъемы, так что в этом доме может быть до шести телефонных линий установлены.

Фактическое подключение к вашей проводке осуществляется через телефонную розетку в разъем с помощью съемной вилки, прикрепленной к черному проводу. Отсоединение этой вилки отключает телефонные линии, подключенные к разъем. Этот плагин немного упрощает поиск и устранение неисправностей, так как вы можете подключите тестер к разъему, чтобы убедиться, что линии телефонной компании в порядке (подробнее об устранении неполадок позже).

В некоторых старых домах нет легкодоступных интерфейсов …

В старых домах защитное устройство снаружи дома представляет собой герметичную коробку, которая не разрешить доступ клиентов. В нем есть специальный предохранитель, предотвращающий попадание молнии. достигает вашей внутренней проводки.По сути, это отправная точка для стандартный 4-жильный кабель для входа в дом, и у вас нет легкого доступа к его внутренности!

Почему телефонная компания защищала своего защитника? Часть Причина в том, что много лет назад телефонная компания сделала все … они владели все телефоны, провода и розетки, и это было незаконно с вашей стороны с проводкой. Таким образом, у них не было стимула делать прямой доступ к внутренней части доступный вам протектор. Подсоедините телефонные кабели непосредственно к протектор выгоден тем, что там самый сильный телефонный сигнал, и я рекомендую это, когда и если возможно.На самом деле, если у вас более старый стиль протектор, многие телефонные компании заменят его на современный разъем, такой как на фото выше, бесплатно. Особенно, если у вас проблемы с телефоном или Проблемы с подключением к Интернету !! Просто плачь и умоляй, как я!

Вторая важная причина, по которой домовладельцам было отказано в доступе, заключается в опасаются, что подключат провода к незащищенной стороне коробки, оставив их системы электропроводки уязвимы для ударов молнии и, возможно, катастрофических последствия!

Так что если у вас старый запломбированный защитник, ваш доступ к телефонной компании осуществляется через кабель (обычно 4 провод или две пары), который входит в ваш дом и подключен к переходу блок или въездной мост . Соединительные блоки представляют собой прямоугольные пластины, которые используйте винты для соединения каждого из четырех служебных проводов (от телефонной компании). вместе с вашими внутренними проводами. Соединительный блок имеет четыре клеммы, которые удерживают провода вместе с винтами. Провода от телефонной компании и ваши внутренние провода имеют общий винт в зависимости от цвета провода … все красные до один терминал, черные – в другой и т. д. Эта система была отличной, когда люди может быть, у них было два телефона (если они были грязно богатыми), но немного переполнены три или четыре пары, идущие от них к нескольким телефонным разъемам.

Исторически сложилось так, что соединительные блоки возникли, когда в домах был только один телефон. линия и один телефон. Единственный провод вошел в дом и пошел к одинарный домкрат. Шли годы, и людям стали нужны более удобные телефоны, дополнительные провода были выведены от соединительного блока для обслуживания других телефонов. Примерно через два соединения, блоки заклинили проводами и сложно работать с участием. Войдите на въездной мост … значительное улучшение. Вместо того, чтобы прокладывать телефонные провода к соединительному блоку в жилом доме. площади, въездной мост был установлен в подвале или подсобном помещении. Подъездные мосты выполняют ту же функцию, что и переходные блоки, но подъездные пути провода телефонной компании не касаются напрямую проводов домашнего кабеля. Вместо, используют различные методы крепления проводов к изолированному металлическому каркасу который обеспечивает соединение. Как вы можете видеть на рисунке, провода телефонной компании (входящие в график снизу) каждый присоединяется к блок с двумя винтовыми зажимами. До двух телефонных линий с двумя отдельные кабели (например, наверху и внизу) можно подключить без необходимость совместного использования проводов на терминале.

Как видите, входные мосты могут содержать больше проводных соединений, чем разветвления. блоки, и поскольку каждое соединение является отдельным, вы предпочитаете новый или заменяющие установки. У вас будет как лучшая электрическая соединение, меньше шансов непреднамеренного прикосновения проводов и меньше путаницы проводка!

Подводя итог, два провода обеспечивают все ваши телефонные услуги, если у вас есть одна линия, четыре провода, если у вас две линии. И все ваши настенные телефоны, беспроводные телефоны, компьютерные модемы, автоответчики, факсы и даже удаленная домашняя сигнализация системы возвращаются к телефонной компании по этим маленьким проводам!

Что может пойти не так с моей телефонной проводкой?

Вы что-нибудь изменили или повредили… Если ваши телефоны не работает должным образом, подумайте о любых изменениях, которые вы могли внести в свою систему. Установили ли вы новый телефон за последнюю неделю или две (иногда электроника требует ненадолго потерпеть неудачу)? Вы переставили мебель, случайно дернули телефон? провод или уронить телефон? Если вы можете вспомнить что-нибудь, что могло повредить телефон, розетка или провод – это отправная точка в вашей детективной работе!

Грызуны едят ваш провода … Не смейтесь! Я обнаружил несколько перегоревших телефонных кабелей через лет, а также провода стереодинамиков, коаксиальный (телевизионный) и антенный кабель, и электрический кабель под напряжением.Канатные дороги «Обеденный звонок» – это те места, где кабель проходит в скрытую область, например, за изоляцией в подвале. стена. Я думаю, они знают, что это нас раздражает … вот почему так поступают мыши! Итак, если вы видели следы грызунов, их можно считать возможными подозреваемыми. Прочтите мою вредную статью, в том числе тему … Мыши везде !! У меня был истребитель, но проблема повторяется каждый год. Помощь! ! , относительно того, как найти и, надеюсь, избавиться от мышей из ваших домов, не прибегая к ядовитые приманки или ловушки.

Снова молния … Возможно, у вас был эффект удара молнии ваша телефонная система и даже не знаю об этом. Всплеск может выборочно поджарить один из ваших телефоны, или модульный разъем, или одно соединение, не оставляющее явных доказательств кроме неисправности.

Плохая проводка … Иногда в своем энтузиазме выполнить проект любитель с самыми лучшими намерениями пренебрегает перепроверкой своей работы. возможные исходы:

Короткое замыкание : два оголенных провода, которые не должны касаться, были слишком малы близко, и время и невезение заставили их немного измениться, и, вуаля… короткое замыкание. Если провода соприкасаются, телефонная компания думает, что вы по телефону, и вы не можете принимать или совершать телефонные звонки. К счастью, это не является опасным состоянием, потому что скачок высокого напряжения, возникающий при телефонные звонки не могут произойти. Если бы это было так, возможно, это могло бы поджечь ваши провода. Корректирующее действие, конечно же, – разъединить провода.

Обрыв цепи : Это когда провод, который предполагается подключить нет. В этом случае результат обратный… телефонная компания думает что с вашими телефонами все в порядке, звонящие слышат звонок, а ваш телефон – нет “получить сообщение”. Решение … найти незакрепленный или сломанный провод провод, подключи или отремонтируй, и вуаля … мир ждет твоего возвращения.

Перевернутые провода: При условии соблюдения правил цвета проводов последовательно, у вас не должно возникнуть проблем с добавлением новых телефонов или кабели. Поскольку напряжение является постоянным, а не переменным, обратная проводка может вызвать сбои в работе вашего оборудования.Иногда один телефон может быть неправильно подключенным и по-прежнему функционировать. Добавьте второй телефон с правильным подключением и система тает!

Перво-наперво … это твоя вина или телефонная компания?

Всегда сначала звоните в службу ремонта телефона … хотя они могут не добраться до вас немедленно, это, по крайней мере, поставит вас в “очередь” в случае, если ваша проблема их проблема !

В большинстве новых домов есть возможность легко проверить, не проблема. находится за пределами вашего дома на линиях телефонной компании… пока у вас есть сетевой интерфейс снаружи или внутри вашего дом.

Откройте доступную для клиентов часть интерфейса, и вы увидеть ряд знакомых предметов … телефонные розетки! Каждому гнезду соответствует одна или несколько телефонных линий в вашем доме. Если у вас только один телефонная линия, будет только один видимый телефонный разъем с цветными проводами прикрепил. В этом интерфейсе вы можете увидеть, что у телефонной компании есть записал последние четыре цифры телефонного номера на интерфейсе, чтобы легче найти нужный штекер.

Вынесите один из своих телефонов на улицу или получите тестер телефонных розеток в магазине оборудования. магазин, домашний магазин, магазин электротехники или электроники. Отключите короткожильный телефонный штекер из разъема в интерфейсе, соответствующем вашему телефонную линию и подключите телефон (или тестер). Гудок (или правильный Последовательность освещения) сообщит вам, что телефонная компания не виновата. Если вы не слышите гудка, возьмите трубку и позвоните в ремонтную службу!

Если у вас несколько линий, у вас будет более одной разъемы активны.Вам нужно будет протестировать их все, чтобы понять, что бракованный. Вам также понадобится двухпроводной телефонный тестер, если он интерфейс разделяет две строки, так как вторая строка не будет обнаружена стандартный однолинейный тестер (или однолинейный телефон).

Если у вас есть соединительный блок или въездной мост, вы можете проверить проводку телефонной компании с помощью мультиметра. Для типичной четырехпроводной системы вы не нужно отсоединять какие-либо провода для выполнения этого теста. Прикоснитесь к «+» Щуп мультиметра к зеленому и «-» щуп к красным проводам.Если у вас есть вторая строка, «+» на черный и «-» на желтый. Если вы получаете низкое значение напряжения постоянного тока на паре провода (красно-зеленый или черно-желтый), около 48 В, вы знаете, что подключены в телефонную компанию. Отсутствие напряжения означает, что вы не получаете сигнал от телефонной компании.

Нет проблем с телефонной компанией? Проверять за неисправный телефон!

Один неисправный телефон может испортить всю работу! Отключите все телефоны и телефонные аппараты … компьютеры, автоответчики и т. д. … на всей территории вашего жилой дом. Затем, взяв свой линейный тестер (или один телефон, который, как вы уверены, работает), вокруг и подключите его к каждой розетке, проверяя правильную последовательность освещения (или, в случае телефона, гудок). Если все гнезда кажутся мертвыми (или вы нигде не слышите гудок), ваша проблема не в телефонах или телефонное оборудование.

Однако, если вы действительно показываете положительную связь с вашим тестером, вы знаете, что телефонное устройство, вероятно, является виновником.Подключите каждое устройство по одному к посмотреть, кто из них возмутитель спокойствия. Как только вы найдете виновного, и вы сможете либо выбросить его, либо отремонтировать.

Следующий шаг – проверить вашу проводку …

Сразу предупреждаю, что это может быть сложно, запутать и попробовать ваше терпение! Различные вещи могут вызвать неисправность телефонной проводки. авария … ненадлежащее прикосновение к проводам, мыши, поедающие кабели, или электрическое все возможные виновники всплеска поджаривания телефонной розетки. я попытаюсь дать вам столько информации, сколько смогу, но, в конце концов, до вы до внимательно изучите и проанализируйте свою систему!

Отключите внутреннюю проводку от телефонной компании.В виде упомянул несколько абзацев назад, если у вас есть сетевой интерфейс за пределами вашего домой вы должны отключить вилку, обслуживающую плохую линию. Если у тебя есть соединительный блок или входной мост, физически отделить телефон проводка компании от блока или моста. Убедитесь, что ни один из проводов не соприкасается!

Это действие «разомкнет» цепь и позволит вам использовать мультиметр, чтобы проверить целостность вашей проводки. Провод, имеющий «непрерывность» позволяет электричеству беспрепятственно течь через него.Если два оголенных провода соприкасаются, у них тоже есть обрыв. Если ты не хочешь эти провода соприкасаются, наличие обрыва указывает на неисправное состояние. Это ваша цель … найти дефект и исправить его!

В правильно подключенном доме каждый цвет провода в вашем доме не зависит от все остальные. Следовательно, не должно быть контакта между любыми проводами разные цвета. Настройте мультиметр на проверку целостности цепи (см. инструкция к счетчику). Вы должны иметь возможность прикоснуться к зондам через любые два провода разного цвета и не получить непрерывности.Ты можешь сделать это на клеммной колодке или входном мосту, не отключая ни один из ваших внутренние провода (кроме, конечно, проводов телефонной компании). Все телефоны и устройства должны быть отключены от сети, иначе этот тест не сработает.

Если вы видите непрерывность, происходит одно из двух … либо два провода соприкасаются где-то в вашем доме или у вас неисправный телефон разъем. Оголенные провода могут касаться телефонной розетки или соединительный блок или въездной мост.Электрический скачок, который попал в ваш система поджарила один из ваших разъемов, что вызвало внутреннее короткое замыкание. Проверять сначала все видимые соединительные блоки. Сделайте видимый осмотр, чтобы увидеть, есть ли провода, подключенные к разным клеммам, соприкасаются, или если какие-либо провода кажутся отсоединены или ослаблены. Если вы видите одно из этих условий, разделите прикоснуться к проводам или затянуть соединения. Вернитесь к предыдущему шагу и проверьте снова линии с телефоном. Если телефоны по-прежнему не работают, продолжайте к другим блокам и телефонным розеткам.Изучая их, убедитесь, что все оголенные провода хорошо удалены друг от друга. Иногда просто переустановка крышка может касаться близких проводов!

Имейте в виду, что может быть вторичных соединительных блоков или параллельно соединения в вашем доме. Они используются для подключения телефонного кабеля к удаленному местоположение, врезавшись в кабель другого телефона, а не проложив новый кабель от основного соединительного блока или протектора. Кроме того, телефонные кабели могут цепочки друг от друга (на электрическом языке называемые параллельными соединение), одно соединение с другим, с другим и так далее.Если вы посмотрите на свой соединительный блок и видите два кабеля, ведущие в дом, но вы знаете, что вы есть шесть телефонных розеток, имеет место один из этих двух сценариев. Вам следует попытайтесь найти все вторичные соединительные блоки и осмотрите их на предмет касания оголенных провода или незакрепленные провода. Что касается параллельных подключений, вы обнаружите только их, когда вы откроете телефонные розетки на следующем этапе вашего устранение неполадок, если вам придется зайти так далеко.

Теперь вам нужно определить, сам ли это кабель или телефон розетки или домкраты.Отсоедините один провод из пары (красный или зеленый, черный или желтый) от каждого гнезда. Это отключает все разъемы без необходимости полностью отключать все провода. Подключите цепь к проводам телефонной компании. Затем один по одному, повторно подключите разъемы по одному, проверяя с телефоном или телефонной линией тестер.

Если ни один из разъемов не работает, значит, у вас короткое замыкание в кабеле. Если все заработает но, во-первых, ваш короткий, вероятно, в домкрате. Вы можете получить новый домкрат и попробовать подключив к нему имеющиеся провода.У меня обычно один стандартный модульный домкрат доступны для тестирования всякий раз, когда я ищу неисправности в телефонах.

Должен признать, что это не единственный способ устранения неполадок телефона. линии … всего лишь один базовый подход. После того, как вы узнаете свой домашний телефон system, вы можете найти ярлыки для тестирования, о которых я даже не упоминал. Считайте это учебником, но не забывайте … вы сами являетесь учеником опыт!!

Есть ли ограничение на количество телефоны, которые я мог подключить к той же линии?

Да и нет.На самом деле нет абсолютного ограничения на количество телефонов или устройств. На вашем телефоне или устройстве есть этикетка, на которой указано значение по номеру REN или звонок Эквивалентность . Имеется ограниченное количество энергии, доступное от телефонная компания, чтобы ваши телефоны звонили. Другими словами, если у вас слишком много телефоны, никто из них не звонит. Ваши собеседники будут думать, что ваш телефон звонит (сигнал «занято» не будет), но вы не услышите звонка!

Хотя ограничение составляет около 5 устройств, вы будете знать, если вы превысите ограничение, потому что телефоны просто больше не будут звонить.Если вы позвоните по телефону компании, они могут предоставить вам лимит REN для вашей системы. Затем сложите REN всех ваши устройства на линии. Если они меньше предела REN, все в порядке, если если вы превысили лимит REN, ваши устройства могут не реагировать на сигнал вызова.

Большинство телефонов имеют REN около 1. Компьютерные модемы, факсы и автоответчики также имеют значение REN, и вы должны их учитывать при подсчете вашего общего REN. У меня есть голосовой факс-модем US Robotics Sportster, и он имеет эквивалент по Рингеру 0.4. У моего автоответчика также REN = 0,4.

Вернуться к статьям по поиску и устранению неисправностей телефона

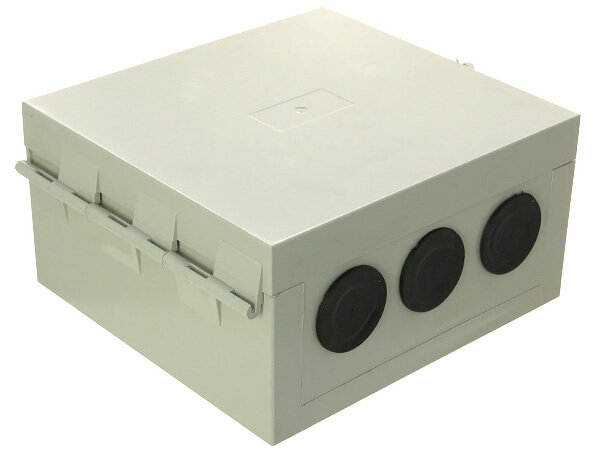

Повторно использованная, многоцелевая и долговечная распределительная коробка для телефонного кабеля

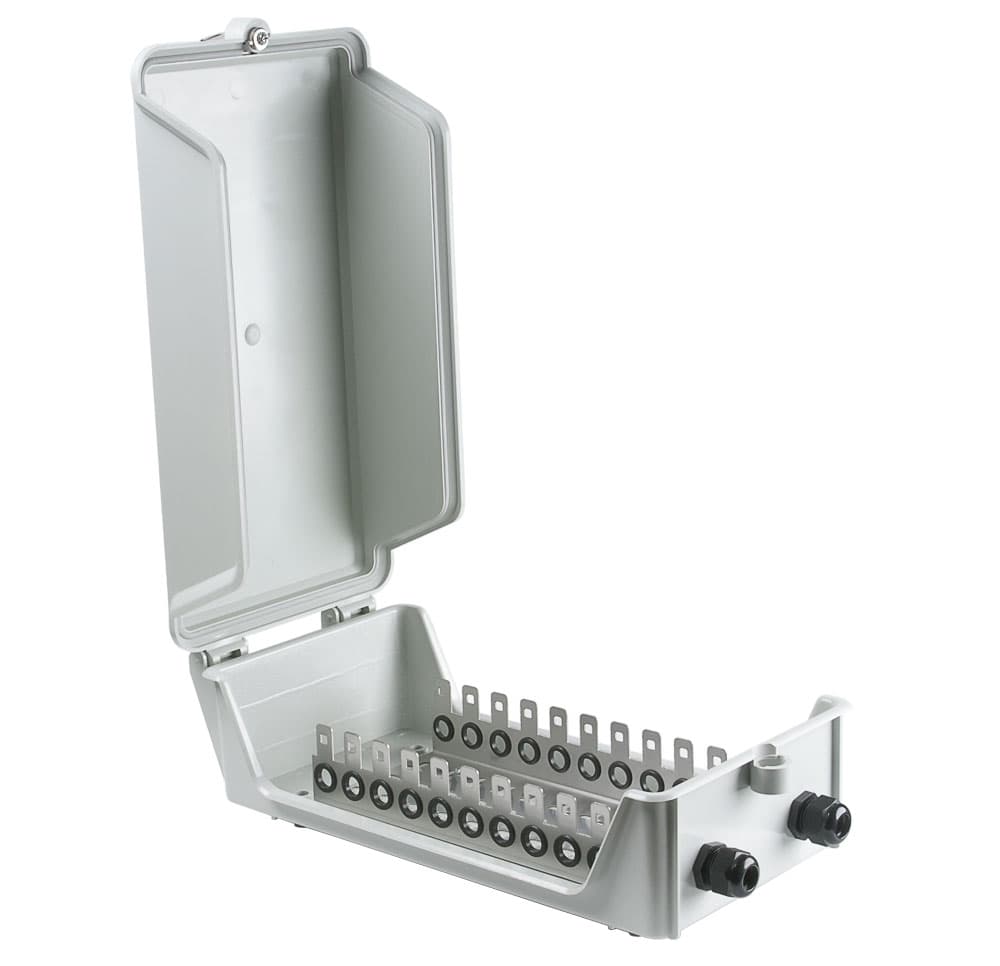

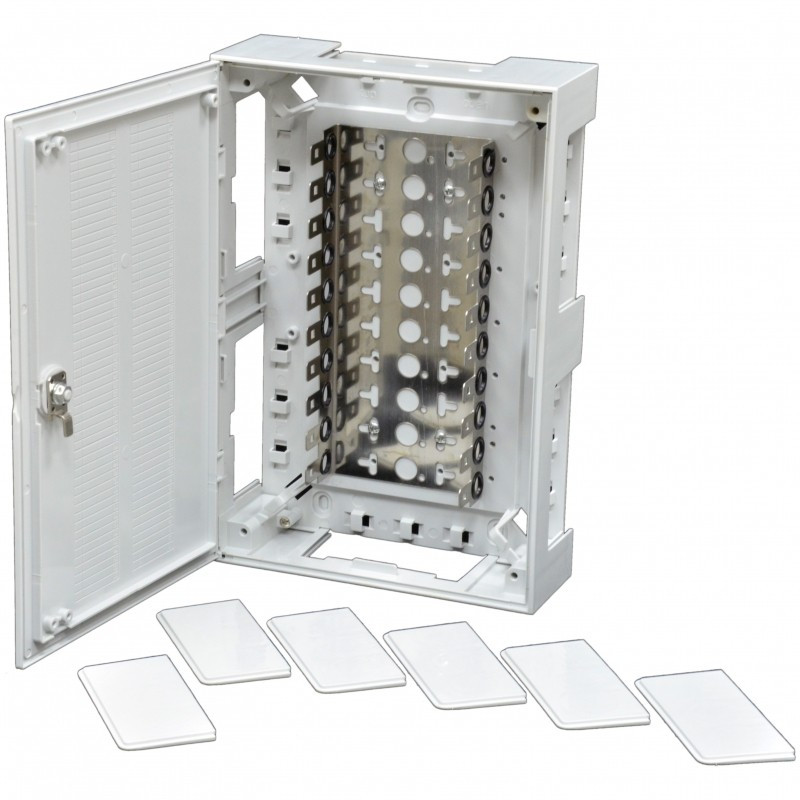

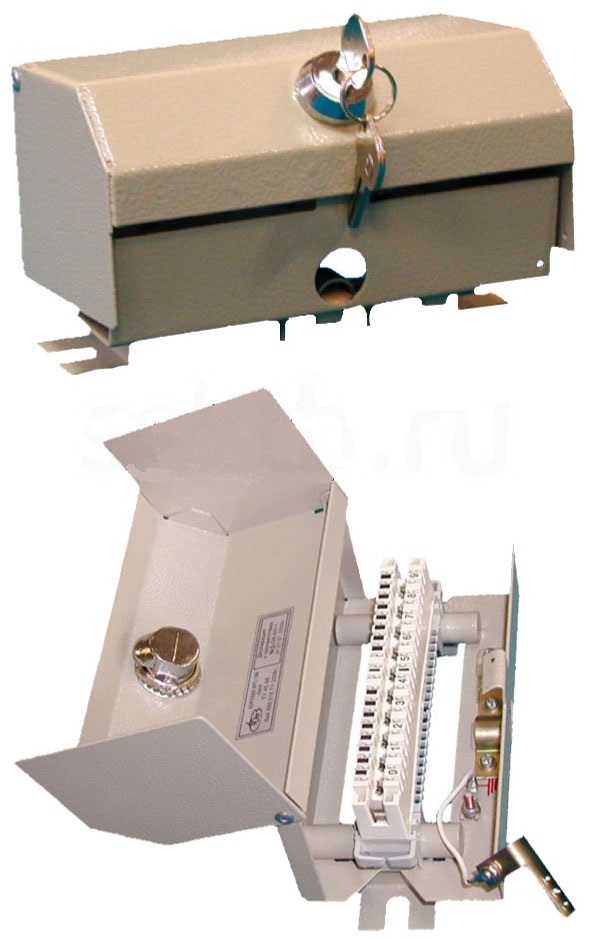

Распределительная коробка для телефонного кабеля изготовлена ​​из твердого пластика, который обеспечивает лучшую долговечность и достаточно прочен, чтобы защитить предметы, хранящиеся внутри. Вы можете выбрать из множества отличных соединительных коробок для телефонного кабеля , предлагаемых проверенными и надежными поставщиками. Распределительная коробка для телефонного кабеля также экологична и модна, когда дело доходит до их эстетической привлекательности. Эти многофункциональные ящики для хранения могут быть изготовлены по индивидуальному заказу, а также являются термостойкими.

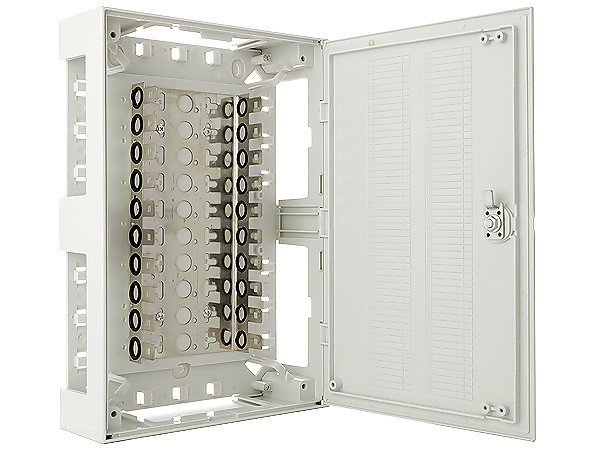

Распределительная коробка для телефонного кабеля на Alibaba.com доступна во многих формах, размерах, цветах и ​​стилях, которые могут идеально соответствовать вашим требованиям, а также сэкономить вам хорошие деньги. Эти ответвительные коробки для телефонного кабеля имеют гарантированное качество и сертифицированы для обеспечения оптимальной производительности. Если вы хотите что-то хранить или упаковать что-нибудь на прогулку, эти продукты могут быть очень кстати. Распределительная коробка для телефонного кабеля изготовлена ​​с использованием специализированных технологий, которые позволяют этой продукции служить долго.Они поставляются с плотными крышками и четкими ручками для лучшего захвата.

Посетите Alibaba.com, чтобы просмотреть всю линейку распределительных коробок для телефонных кабелей и выбрать ту, которая лучше всего соответствует вашим требованиям. Заказы OEM и ODM также принимаются по запросу. Распределительная коробка для телефонного кабеля Оптовики и поставщики также могут воспользоваться выгодными предложениями и ценами, предлагаемыми через регулярные промежутки времени.

Распределительная коробка старого телефона – что это? Что я могу с этим сделать?

Где-то в вашем доме может быть старая телефонная распределительная коробка.Когда я работаю независимым телефонным инженером, клиенты спрашивают, что им с этим делать. Обычно он сидит на подоконнике и препятствует работе с оконной рамой или установке в слепую. Поэтому я подумал, что пора ответить на некоторые FAQ,

Что это? Что оно делает?

Технически BT52A Это распределительная коробка с винтовыми клеммами. Он соединяет пару проводов снаружи дома с проводами внутри. Это оно. Ему могло быть больше пятидесяти.

В то время к этому ящику проводом подключался ваш одинокий телефон (и вы не осмелились его сдвинуть).Беспроводные телефоны были предметом научной фантастики. Фильмы отправляли в ваш дом с передатчика высотой 650 футов на местном холме. Они не прошли пару проводов толщиной менее миллиметра. Никакой буферизации, но и не большой выбор. Более того, для Джо Паблика было категорически запрещено подключать что-либо к сети GPO. Отсюда негибкая проводка. Очень разные времена.

Обычно этот ящик устанавливали рядом с вашим телефоном. У него был двухметровый кабель, циферблат и звонок, который можно было услышать в соседнем округе.Государственное учреждение («Главное почтовое отделение») сдало его вам в аренду. На них распространялся Закон о государственной тайне. Да действительно

Почему он все еще там?

Инженеры, которые посещали вашу собственность на протяжении многих лет, просто не удосужились удалить ее. Поэтому, если это сработает, не чините. В другом месте вашего дома они, вероятно, установили основную розетку.

Если он старый, почему он до сих пор работает?

Это просто очень хорошо построенная соединительная коробка. Удивительно, но тот, что на фотографии выше, имел скорость широкополосной загрузки около 75 Мбит / с.

Мне нужно его переместить?

Нет, если это работает, если только это не мешает некоторым ремонтным работам.

Чем его заменить?

A Соединительная коробка BT 78A или BT80A.

Мне нужна какая-нибудь коробка там, где эта?

Нет! Человек из GPO поместил его там, где он хотел, в далеком прошлом.

«Вы имеете привилегию иметь доступ к Аппарату Правительства. Поэтому мы разместим ваше телефонное устройство там, где захотим.Боже, храни королеву”. “

«Телефонные столики» можно было купить, чтобы придать вашему устройству немного достоинства. Поэтому ваш телефон был установлен на нем как футбольный трофей, ваза или чучело совы.

Время перемен?

В настоящее время существуют творческие способы разместить вашу проводную технику именно там, где вы этого хотите. Поэтому пришло время решить, куда вы хотите, чтобы ваша входящая линия прибыла на вашу собственность. Это часто определяет, где будет фильтроваться ваш широкополосный доступ, и расположен ваш маршрутизатор / концентратор.Кроме того, это зависит от зоны покрытия Wi-Fi вашего роутера.

Поэтому настало время серьезного переосмысления. Я писал об этом в другом месте. Это горячая тема. Вам не придется жить с этой старой телефонной распределительной коробкой 1950-х годов, ограничивающей направление вашего маршрутизатора, находящейся у давно ушедшего «рабочего» GPO.

Что-нибудь еще?

Не пытайтесь передать это вашему провайдеру. Они действительно, правда не поймут. Я говорю по опыту общения с клиентами, которые часами звонили оперативнику за 3000 миль, который не может справиться ни с чем, что не входит в их сценарий.BT52A и старая телефонная распределительная коробка 1965 года, конечно же, нет.

«Кому ты позвонишь…?»

(К сожалению, эти ребята не могут помочь)

Однако независимые опытные инженеры-телефонисты могут помочь с любыми проблемами, связанными с вашей старой телефонной распределительной коробкой. Если вы находитесь на Северо-Востоке, возможно, это даже я. Пожалуйста, свяжитесь с нами.

Организация телефонных линий в старом доме

За эти годы я пару раз помогал члену семьи запустить несколько новых телефонных линий. Последний раз пару недель назад. Именно тогда мне напомнили, какой беспорядок был в телефонной проводке, из-за чего у нас возникли проблемы с прокладкой проводов.

В те времена, когда строили этот дом, там обычно устанавливали только одну-две телефонные розетки.Один на кухне и один в главной спальне. С годами, когда телефоны стали дешевле, все больше комнат стали оснащаться телефонными розетками, и в конечном итоге в домах стало обычным делом иметь несколько линий.

По мере добавления новых телефонных розеток было обычным делом просто провести линию от ближайшей телефонной розетки к новому месту или даже просто соединить существующий провод в середине участка.

В наши дни рекомендуется начинать все провода с общей точки с одним проводом, идущим к каждому гнезду, без прокладки кабелей от одного гнезда к другому или сращивания провода между гнездами. Это называется звездообразной топологией и упрощает поиск и устранение неисправностей и исправление неисправных линий в будущем.

К сожалению, это может быть довольно сложно сделать в старом доме, не прорвав существующие стены. К счастью для нас, большинство разъемов были подключены по звездообразной топологии, и только пара разъемов наверху отходила от единственной линии, которая шла наверх из подвала. Мы можем оставить это сейчас.

Большая проблема заключалась в том, что не было установлено 110, 66 или подобное устройство, способное обрабатывать такое количество подключений. Насколько мне известно, эти типы телефонных концентраторов не очень распространены в старых домашних телефонных установках.

Вместо этого использовалась стандартная настенная телефонная розетка, которая использовалась для всех подключений как своего рода распределительная коробка. Было достаточно плохо, что было так много проводов, что было трудно удержать их закрепленными на винтовых клеммах при попытке добавить больше линий, но установщик даже не потрудился прикрепить их к чему-либо. Он просто парил между парой балок пола в подвале. Добавление новой телефонной линии обычно означало нарушение существующей, и иногда при использовании полки для хранения под ней настенная розетка толкалась, и некоторые провода отслаивались.

Первоначально я планировал установить блок 110, но поскольку это была очень простая телефонная система с одной линией, я решил использовать мостовой телефонный модуль Leviton 47689-B 1×9 (с кронштейном).

Он разработан в первую очередь для домашних телефонных систем и подходит для структурированных мультимедийных шкафов Leviton. Однако вам не нужен структурированный медиа-кабинет, чтобы использовать его. Есть 2 черных нажимных разъема, которые используются для крепления его к шкафу, но я осторожно удалил их оба плоскогубцами, оставив 2 отверстия, которые я мог бы использовать для прикручивания кронштейна практически в любом месте.

Стандарты цвета телефонных проводов

С годами стандартный провод, используемый для телефонной установки, изменился. Первоначально установленный провод представлял собой старые 4 проводника (зеленый, красный, черный и желтый) довольно толстого сечения. Этот провод называется кабелем JK или четырехканальным кабелем, а из-за цвета его иногда называют кабелем Рождества / Haloween.

Некоторое время спустя было добавлено еще одно гнездо с использованием кабеля JK более тонкого калибра. После этого стандартный провод, используемый для телефонных инсталляций, был заменен на неэкранированную витую пару (UTP).Была использована пара серий по 3 пары Cat3 и одна серия с 4 парами Cat5e, пару из которых я помог установить.

Кабель Cat использует другую цветовую схему. Каждая пара состоит из провода основного цвета и второго провода с полосами основного цвета вторичного цвета. Например, линия 1 – это синий провод в паре с белым проводом с синими полосами. Однако одна вещь, которая не изменилась, заключается в том, что для каждой телефонной линии по-прежнему требуется только два провода, наконечник и кольцо.

Есть несколько вариантов.Вы можете попытаться заменить как можно большую часть старой проводки JK на проводку Cat5e. Кабель категории (Cat) является предпочтительным, поскольку он может уменьшить нежелательный шум от помех и перекрестных помех (когда вы можете слышать разговоры по одной линии при подключении к другой линии.

Если у вас несколько телефонных линий или вы используете ADSL, вам следует попытаться заменить как можно большую их часть кабелем Cat для повышения качества телефонных услуг. В нашем случае у нас была только одна линия, о которой нужно было беспокоиться, поэтому мы решили сэкономить на протягивании нового кабеля.Кое-что из этого было бы легко, так как мы могли бы просто использовать существующий кабель для подключения нового кабеля к гнездам, но всегда есть риск, что что-то пойдет не так, что потребует от нас влезть в стены, чего мы не хотели делать. .

Пока мы следуем стандартам цветового кодирования, у нас все будет в порядке.

Делайте по одному кабелю за раз

Я подумал, что было бы неплохо идентифицировать и маркировать кабели, пока мы снова над ними работали. Некоторые из них казались очевидными, но были некоторые сюрпризы, поэтому я рад, что мы остановились, чтобы сделать это.

Я отрезал один кабель от настенной пластины, которая использовалась в качестве распределительной коробки, затем мы проверяли, какие телефоны перестали работать, и делали этикетку. Мы повторяли это, пока не идентифицировали все линии. Мы сделали входящую линию последней, так как мы были достаточно уверены, какая именно.

Сращивание телефонных проводов

Была еще одна небольшая проблема … Я полагаю, что старый, более толстый провод JK был толще, чем рассчитаны на разъемы 110. Мне удалось проткнуть один из более толстых проводов (и телефон работал), но я решил соединить короткий отрезок более тонкого кабеля Cat5e с другими толстыми кабелями JK, чтобы упростить задачу.

Выполнение подключений

1. Обрежьте несколько дюймов внешней оболочки кабеля на конце, который вы собираетесь заделать, но не обрезайте ни один из проводов
2. Возьмите веревку, которую вы видите смешанной с 4 парами проводов, и потяните ее вниз, чтобы сделать прорезь во внешней оболочке еще на пару дюймов ниже внешней оболочки. Отогните и обрежьте лишнюю куртку и шнурок.
3. Не слишком сильно раскручивая пары и стараясь держать как можно меньше обнаженных пар, начните вставлять провода в пазы в разъеме.Разъем имеет цвета, которые говорят вам, какую пару проводов вставить в это место, чтобы помочь вам. Сверху идет белый цвет, а затем кабель основного цвета. Таким образом, начиная с линии 1 и ниже, провода кабеля Cat должны быть бело-синими, синими, бело-оранжевыми, оранжевыми, бело-зелеными, зелеными, белыми / коричневыми, коричневыми. Или, в случае четырехпроводного кабеля, зеленый, красный, черный, желтый и белый и синий для линии 3, если имеется 6 проводов.
4. Соединяйте по одному соединителю, и после того, как вы поместите провод в гнезда пальцами, используйте перфоратор, чтобы вставить провода в соединитель.Когда вы вставляете провода, разъем делает небольшую прорезь в изоляции, по которой провод подключается к разъему без необходимости снимать изоляцию перед подключением. Если у вас нет инструмента для перфорации, к панели прилагается небольшой пластиковый инструмент, но у него нет режущей стороны, которая срезает лишний провод, когда вы пробиваете его, поэтому вам нужно обрезать провода каким-то другим способом.

Еще раз о цветах и ​​о том, как они вставлены в 110 IDC.

Неважно, где вы разместите входящую линию телефонной компании, если вы поместите все провода в правильное место в разъеме в соответствии с его цветовым кодом, но мне нравится, когда он находится в конце, чтобы его легко идентифицировать. Кроме того, если у вас несколько линий, вам не нужно пробивать все провода в каждом проводе, если вы хотите, чтобы только некоторые из линий шли в определенные комнаты.

Готовая панель

Это не самая красивая работа по подключению проводов, которую я когда-либо видел или даже выполнял, но теперь намного проще найти, какой провод куда идет, проще добавлять дополнительные пробеги и, что самое главное, соединения более безопасны, а статика, которая использовалась быть на одном бегу теперь больше нет.
