Температура плавления бронзы и латуни в домашних условиях: Температура плавления бронзы и литье бронзы в домашних условиях

alexxlab | 17.01.2023 | 0 | Разное

Содержание

Температура плавления бронзы, меди, латуни

Если вас хоть раз волновал вопрос о температуре плавления бронзы, то данная статья именно для вас. Некоторые исторические данные дают право полагать, что первобытные люди имели в обиходе медь, но она была в самородках, которые иногда могли быть внушительных размеров.

Что такое медь?

Название «медь» (на латыни «Cuprum») происходит от названия острова Кипр, на котором и добывали этот металл древние греки. Ввиду того, что медь имеет не слишком высокую температуру плавления, медную руду или сами самородки в древности плавили на костре. А медь использовали в оружейном деле, а также для изготовления разных предметов обихода. По наличию и распространению в земной толще медь находится на 23 месте относительно иных элементов, однако люди начали применять ее еще в древние времена. Как правило, в природе медь встречается в соединениях сульфидных руд, самыми популярными из которых считаются медный колчедан и медный блеск.

Способы получения меди

Технологии для получения меди существуют разные. Но каждая отдельная технология имеет не один этап. Медь получают из руды. Как сказано выше, температура плавления меди давала возможность даже древним людям справляться с ее обработкой. Само примечательное то, что уже в древности люди сумели выработать способ получения и дальнейшего применения как чистой меди, так и сплавов.

Процесс плавления – это изменение состояния металла от твердого к жидкому. Именно для этого и использовали костер, а благодаря низкой температуре плавления можно было проделать эту процедуру без особых сложностей. Для получения сплавов в расплавленную медь добавляли олово. Его можно было получить, восстановив из специальной оловосодержащей руды (касситерит). Такой сплав получил название бронза, которая намного прочнее меди. Бронзу также использовали в древности для изготовления оружия.

А также можно было добыть из медной руды при помощи плавления более чистый металл. Все знают, что каждый металл имеет свою температуру плавления, которая в свою очередь зависит от того, какое количество примесей присутствует в руде. Например, медь, у которой температура плавления равняется 1083 °С, при смешивании с оловом образует новый материал – бронзу. А температура плавления бронзы составляет 930-1140°С, а разная температура потому, что зависит от того, сколько в ней содержится олова. Ну а если вам интересно узнать подробнее, например, какой имеет бронза цвет или какой имеет бронза состав, то эту информацию также можно найти в интернете.

Латунь

Например, латунь – это сплав цинка и меди с температурой плавления 900-1050°С. Когда металл нагревается и плавится, то кристаллические решетки начинают разрушаться. При процессе плавления температура метала постепенно повышается, а далее с определенной отметки становится постоянной, однако нагрев остается таким же. Вот в момент, когда температура останавливается на определенном значении, начинается процесс плавления. И в момент плавления металла температура остается на одном и том же значении, но когда металл полностью расплавлен, температура снова будет увеличиваться.

Такой процесс происходит относительно любого металла. Ну а в процессе охлаждения идет обратный процесс, а именно: сперва температура падает до того момента, пока металл не начнет затвердевать, а уже далее остается постоянной. Когда металл полностью затвердеет, температура снова начинает снижаться. Так ведут себя все металлы, изображая этот процесс графически, он будет иметь вид диаграммы с фазами, на которой четко будет видно состояние вещества на определенно температурной отметке.

Многие ученые пользуются такими фазовыми диаграммами в качестве главного инструмента для исследования процессов, происходящих с металлами при плавлении. Например, если уже расплавленный металл продолжать нагревать, то при достижении определенной температуре масса начнет кипеть. Например, медь кипит при температуре 2560 °С. Относительно металлов такой процесс также назвали кипением, поскольку по аналогии кипящей жидкости на его поверхности появляются пузыри газа.

Видео: Плавка меди в графитовом тигле

КАК ОТЛИЧИТЬ МЕДЬ ОТ ЛАТУНИ: СРАВНЕНИЕ И РАЗНИЦА

Температура плавления латуни, а также сферы применения этого медного сплава. Особенности плавки латуни в домашних условиях и необходимое оборудование.

1 Расшифровка термина для чистых веществ и металлов

Для твердых кристаллических материалов, к коим относятся и металлы, состоящие из чистого (без примесей) вещества, температурой плавления является такой показатель их нагревания, при котором они переходят в другое состояние – жидкое. Причем при этой же температуре чистые вещества (металлы) и застывают. То есть для них такой показатель нагрева является температурой одновременно и плавления, и кристаллизации. А сами металлы, нагретые до температуры их плавления, могут находиться не только в жидком, но и твердом состоянии. Это зависит от того, продолжить подводить к ним дополнительное тепло или дать начать остывать.

Температура плавления

Вообще, по достижении температуры плавления чистое вещество сначала все еще остается твердым. Если продолжить нагрев, то оно станет жидким. Но температура вещества не будет повышаться (меняться) до тех пор, пока оно все полностью не расплавится в рассматриваемой системе (изделии, теле). А когда расплавленное вещество остывает до температуры кристаллизации (плавления), то оно сначала все еще остается жидким. И только если начать дополнительное отведение от него тепла, тогда оно станет переходить в кристаллическое твердое состояние (застывать). Но температура вещества, опять же, не будет меняться (понижаться), пока оно полностью не затвердеет.

Источник: http://tutmet.ru/temperatura-plavleniya-latuni.html

Из чего состоит латунь

Латунь состав сплава которого может существенно отличаться, обязательно содержит медь в количестве не менее 55%. На остальные 45% в составе двухкомпонентного сплава приходится доля цинка. Цинк в составе медного сплава существенно увеличивает механическую прочность сплава и устойчивость к коррозии.

Кроме цинка многокомпонентная латунь может содержать:

Дополнительные добавки необходимы в том случае, если требуется наделить металлический сплав новыми свойствами, которые будут способствовать более лёгкому формированию изделия при литье и во время механической обработки.

Для плавления латуни сплав необходимо нагреть до 880 — 950 градусов. Какая именно температура необходима для плавки конкретного вида латуни зависит от её состава, но при выполнении плавления металлов в домашних условиях не всегда удаётся установить марку сплава.

Чтобы гарантированно расплавить латунь в домашних условиях следует приобрести специальное устройство, в котором металл нагревался бы до максимальной температуры плавления.

Самостоятельное изготовление плавильного устройства потребует значительных временных затрат и специальных знаний. Поэтому намного проще приобрести в специализированных магазинах готовые плавильные печи, работающие на газе или от сети переменного тока.

Печь и инструменты для плавления латуни

Чтобы осуществить литьё латуни в домашних условиях необходимо приобрести специальную печь.

В домашних условиях лучше всего использовать небольшие устройства с максимальной температурой нагрева 1300 градусов. Такое ограничение необходимо чтобы предотвратить выгорание цинка входящего в состав данного медного сплава.

В качестве ёмкости для плавления латуни используются графитовые тигли.

Также потребуется приобрести щипцы и большую ложку. Щипцы необходимы для установки и снятия тигля с печи, а ложка применяется для удаления шлака, который образуется на поверхности расплава.
Чтобы вылить из тигля расплавленную латунь в форму используется литейный ковш. Без этого приспособления невозможно выполнить безопасный наклон раскалённого тигля во время плавильных работ.

Работы с расплавом должны производиться без каких-либо отступлений от правил техники безопасности, поэтому кроме приспособлений для плавления обязательно следует приобрести защитную одежду, средства защиты зрения и дыхания.

При расплавлении латуни образуются вредные пары, которые негативно воздействуют на здоровье человека.

Осуществлять плавильные работы без респиратора категорически запрещено. Специальные очки или маска используются для защиты глаз от воздействия инфракрасного излучения, которое, при длительном воздействии, может нанести ущерб органу зрения.
Также необходимо использовать жароупорный фартук для защиты одежды от возможного попадания расплавленного металла и толстые перчатки, чтобы не обжечь руки во время плавильных работ.

Когда все необходимые инструменты и приспособления будут приобретены, можно приступать к подготовке плавления латуни.

Подготовительные работы

Чтобы плавление медного сплава было произведено по всем правилам, необходимо подготовить инструменты и место для работы.

Оптимальным вариантом размещения печи для плавки латуни является навес на свежем воздухе. Установка печи на улице позволяет минимизировать вредное влияние паров цинка, а также обеспечить хорошее горение топлива, при использовании газовой печи.

В плане противопожарной безопасности размещение высокотемпературной печи вне помещения является наиболее правильным.

Если нет возможности установить плавильную печь таким образом, то помещение, в котором планируется проводить плавильные работы, должно быть оборудовано системой принудительной вентиляции воздуха.

Поверхность, на которую устанавливается печь, вне зависимости от места размещения, должна быть обязательно изготовлена из негорючих материалов. Также для безопасного перемещения тигля с расплавленным металлом рекомендуется установить ящик с сухим песком. Для предотвращения разбрызгивания расплавленного металла, работы по заливке форм рекомендуется проводить только над ёмкостью с песком.

Если для получения расплава будет применяться металлический лом, то прежде чем приступить к плавке следует тщательно очистить латунную поверхность от загрязнения и краски.
При использовании проката цветного металла его достаточно нарезать на куски, размер которых не будет превышать параметры тигля плавильной печи.

Такие подготовительные работы позволят получить более качественное плавление металла с меньшим количеством шлака, а сам процесс будет более пожаробезопасным.

Процесс плавления латуни

После проведения подготовительного этапа можно приступать к непосредственному плавлению медного сплава.

Работа осуществляется в такой последовательности:

В печи нагреваются формы до температуры +100 градусов. Также необходимо хорошо прогреть ложку перед использованием. Такая процедура необходима для полного испарения влаги с поверхности инструментов. После прогревания, формы необходимо разместить на сухом песке.
Заранее подготовленный латунный лом или измельчённый металлический прокат для плавления, закладывается в тигель в необходимом количестве.

Прогревается печь до температуры +500 градусов.
Тигель с латунью устанавливается в печь и температура повышается до 950 градусов.
Когда металл полностью расплавится с его поверхности необходимо аккуратно с помощью ложки удалить образовавшийся шлак и продукты окисления.
Когда латунь приобретёт яркий жёлтый цвет можно приступать к заполнению заранее подготовленных форм. Для этой цели тигель извлекается специальными щипцами из печи и устанавливается на литейный ковш. Затем производится заполнение форм расплавом.

Источник: http://mehmanxona.ru/izmereniya/temperatura-plavleniya-medi-i-latuni.html

Теплопроводность латуни и бронзы

В таблице приведены значения теплопроводности латуни, бронзы, а также медно-никелевых сплавов (константана, копели, манганина и др.) в зависимости от температуры — в интервале от 4 до 1273 К.

Теплопроводность латуни, бронзы и других сплавов на основе меди при нагревании увеличивается. По данным таблицы, наибольшей теплопроводностью из рассмотренных сплавов при комнатной температуре обладает латунь Л96. Ее теплопроводность при температуре 300 К (27°С) равна 244 Вт/(м·град).

Также к медным сплавам с высокой теплопроводностью можно отнести: латунь ЛС59-1, томпак Л96 и Л90, томпак оловянистый ЛТО90-1, томпак прокатный РТ-90. Кроме того, теплопроводность латуни в основном выше теплопроводности бронзы. Следует отметить, что к бронзам с высокой теплопроводностью относятся: фосфористая, хромистая и бериллиевая бронзы, а также бронза БрА5.

Медным сплавом с наименьшей теплопроводностью является марганцовистая бронза — ее коэффициент теплопроводности при температуре 27°С равен 9,6 Вт/(м·град).

Теплопроводность медных сплавов всегда ниже теплопроводности чистой меди при прочих равных условиях. Кроме того, теплопроводность медно-никелевых сплавов имеет особенно низкое значение. Самым теплопроводным из них при комнатной температуре является мельхиор МНЖМц 30-0,8-1 с теплопроводностью 30 Вт/(м·град).

Таблица теплопроводности латуни, бронзы и медно-никелевых сплавов
Сплав	Температура, К	Теплопроводность, Вт/(м·град)
Медно-никелевые сплавы
Бериллиевая медь	300	111
Константан зарубежного производства	4…10…20…40…80…300	0,8…3,5…8,8…13…18…23
Константан МНМц40-1,5	273…473…573…673	21…26…31…37
Копель МНМц43-0,5	473…1273	25…58
Манганин зарубежного производства	4…10…40…80…150…300	0,5…2…7…13…16…22
Манганин МНМц 3-12	273…573	22…36
Мельхиор МНЖМц 30-0,8-1	300	30
Нейзильбер	300…400…500…600…700	23…31…39…45…49
Латунь
Автоматная латунь UNS C36000	300	115
Л62	300…600…900	110…160…200
Л68 латунь деформированная	80…150…300…900	71…84…110…120
Л80 полутомпак	300…600…900	110…120…140
Л90	273…373…473…573…673…773…873	114…126…142…157…175…188…203
Л96 томпак волоченый	300…400…500…600…700…800	244…245…246…250…255…260
ЛАН59-3-2 латунь алюминиево-никелевая	300…600…900	84…120…150
ЛМЦ58-2 латунь марганцовистая	300…600…900	70…100…120
ЛО62-1 оловянистая	300	99
ЛО70-1 оловянистая	300…600	92…140
ЛС59-1 латунь отожженая	4…10…20…40…80…300	3,4…10…19…34…54…120
ЛС59-1В латунь свинцовистая	300…600…900	110…140…180
ЛТО90-1 томпак оловянистый	300…400…500…600…700…800…900	124…141…157…174…194…209…222
Бронза
БрА5	300…400…500…600…700…800…900	105…114…124…133…141…148…153
БрА7	300…400…500…600…700…800…900	97…105…114…122…129…135…141
БрАЖМЦ10-3-1,5	300…600…800	59…77…84
БрАЖН10-4-4	300…400…500	75…87…97
БрАЖН11-6-6	300…400…500…600…700…800	64…71…77…82…87…94
БрБ2, отожженая при 573К	4…10…20…40…80	2,3…5…11…21…37
БрКд	293	340
БрКМЦ3-1	300…400…500…600…700	42…50…55…54…54
БрМЦ-5	300…400…500…600…700	94…103…112…122…127
БрМЦС8-20	300…400…500…600…700…800…900	32…37…43…46…49…51…53
БрО10	300…400…500	48…52…56
БрОС10-10	300…400…600…800	45…51…61…67
БрОС5-25	300…400…500…600…700…800…900	58…64…71…77…80…83…85
БрОФ10-1	300…400…500…600…700…800…900	34…38…43…46…49…51…52
БрОЦ10-2	300…400…500…600…700…800…900	55…56…63…68…72…75…77
БрОЦ4-3	300…400…500…600…700…800…900	84…93…101…108…114…120…124
БрОЦ6-6-3	300…400…500…600…700…800…900	64…71…77…82…87…91…93
БрОЦ8-4	300…400…500…600…700…800…900	68…77…83…88…93…96…100
Бронза алюминиевая	300	56
Бронза бериллиевая состаренная	20…80…150…300	18…65…110…170
Бронза марганцовистая	300	9,6
Бронза свинцовистая производственная	300	26
Бронза фосфористая 10%	300	50
Бронза фосфористая отожженая	20…80…150…300	6…20…77…190
Бронза хромистая UNS C18200	300	171

Примечание: Температура в таблице дана в градусах Кельвина!

Источник: http://thermalinfo. ru/svojstva-materialov/metally-i-splavy/teploprovodnost-splavov-medi-temperatura-plavleniya-bronzy-i-latuni

НЕМНОГО О МЕДИ

По своей сути медь является соединением кристаллов серебра, кальция, золота, свинца и никеля. Такое сочетание является основополагающим в приобретении тех или иных свойств.

Физические свойства меди:

Высокий показатель мягкости;
Высокий уровень пластичности;
Хорошая тягучесть;
Высокие электро – и теплопроводимость.

Химические свойства меди

Невысокие показатели окисляемости, в случае использования в стандартных условиях;
Возможность вступления в реакцию с галогенами, селеном и серой;
Азот, водород и углерод не являются реакционерами при вступлении в контакт с медью;
Растворяется в концентрате азотной кислоты, в то время, как разбавленные серная и соляная кислоты к реакции не приводят.

Области применения меди

Электротехника. Низкое удельное сопротивление, допускает применение меди в изготовлении силовых и других типов кабелей, проводов и проводников различного направления. Необходимо учитывать, что наличие дополнительных примесей, способно значительно снижать электропроводимость металла;
Устройства связанные с теплообменом. Хорошая теплопроводимость меди делает ее целесообразной при изготовлении радиаторов охлаждения, системах кондиционирования и отопления, компьютерных системах и тепловых трубках;
Трубопроизводство. Высокие показатели механической прочности и удобство обработки, делает медь популярным материалом в производстве бесшовных труб круглого сечения;
Изготовление посуды. Наиболее часто медь используется в качестве материала для изготовления декоративной посуды и емкостей для хранения продуктов;
Украшения. Красивый оттенок меди и экологичность делают ее привлекательным материалом для производства бижутерии;
Строительство. Благодаря высоким антикоррозийным свойствам, медь с успехом используется как основной материал кровли жилых домов;
В качестве лигатурного связующего при работе с другими металлами;
Медицина. В медицине медь используют как составляющий компонент некоторых мазей и капель;
Пиротехнические устройства.

Преимущества меди

Высокие антикоррозийные свойства;
Эстетически привлекательный внешний вид;
Высокая теплопроводимость;
Хорошие показатели гибкости и пластичности с сохранением прочности;
Сопротивляемость низкого уровня.

Недостатки

Высокая цена. Основным(условным) недостатком меди можно считать достаточно высокую стоимость материала.

Источник: http://metalik-msk.ru/kak-otlichit-med-ot-latuni.html

Что такое медь?

Источник: http://kamzmk.ru/temperatura-plavleniya-bronzy-medi-latuni.shtml

ЗАО “Завод мехатронных изделий”

+7(495)777-01-61
Авторизация Регистрация

Главное меню

Навигация по записям

← Предыдущая Следующая →

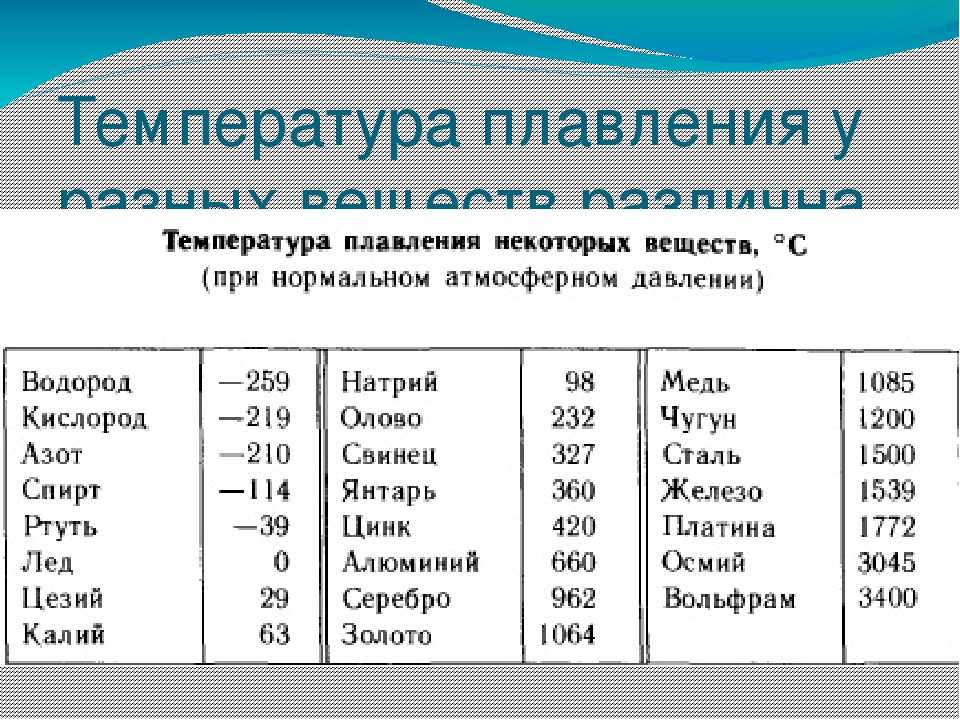

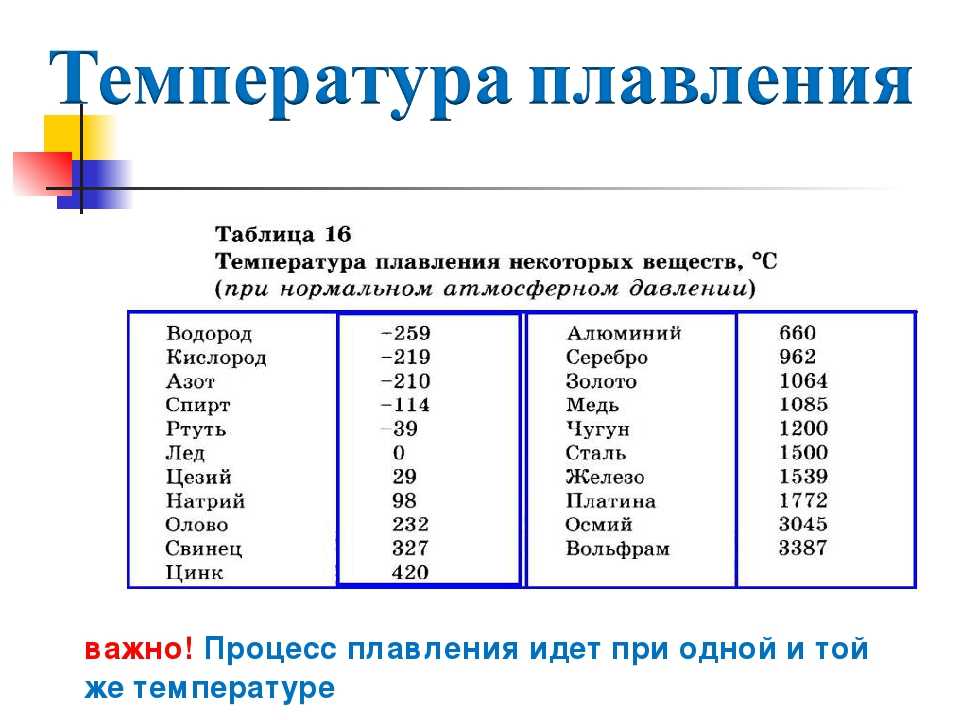

Металл или сплав	tпл. С
Алюминий	660,4
Вольфрам	3420
Германий	937
Дуралюмин	~650
Железо	1539
Золото	1064?4
Инвар	1425
Иридий	2447
Калий	63,6
Карбиды гафния	3890
ниобия	3760
титана	3150
циркония	3530
Константин	~1260
Кремний	1415
Латунь	~1000
Легкоплавкий сплав	60,5
Магний	650
Медь	1084,5
Натрий	97,8
Нейзильбер	~1100
Никель	1455
Нихром	~1400
Олово	231,9
Осмий	3030
Платина	17772
Ртуть	– 38,9
Свинец	327,4
Серебро	961,9
Сталь	1300-1500
Фехраль	~1460
Цезий	28,4
Цинк	419,5
Чугун	1100-1300

Вернуться в раздел аналитики

Источник: http://zaozmi. ru/polezno/temperatura_plavleniya_metallov.html

2 Особенности расплавления смесей и марок меди

У смесей веществ (в том числе и у различных сплавов металлов) нет температуры плавления/кристаллизации. Они совершают переход из одного состояния в другое (из твердого в жидкое и обратно) в некотором определенном интервале степени своего нагрева, граничные значения диапазона которого имеют соответствующее название. Температуру, при которой смеси веществ и сплавы металлов начинают переходить в жидкую фазу (или полностью затвердевают), называют “точкой солидуса”. Степень нагрева, при котором происходит полное расплавление (или начинается кристаллизация при остывании), называют “точкой ликвидуса”. Но в обиходе чаще говорят: температура солидуса и ликвидуса.

Точно замерить эти температуры как для смесей веществ, так и для сплавов металлов невозможно. Их определяют по специальным расчетным методикам, в которых учитывается точное процентное соотношение в смеси каждого элемента и ряд других параметров.

То есть относительно рассматриваемых металлов можно сделать следующие выводы. Температура плавления есть только у меди. Причем, только у чистой. У всех остальных металлов (латуни, бронзы и различных марок меди) ее нет, а есть температуры солидус и ликвидус. Для латуни и бронзы это так, потому что они являются сплавами меди, в которых в зависимости от марки добавлены различные легирующие добавки (другие металлы или иные вещества) и еще есть какие-то примеси. А производимые металлургической промышленностью для различных нужд марки меди имеют такие характеристики плавления, так как они тоже производятся легированными и с примесями. Чистую медь изготавливать нецелесообразно, и она уступает по своим характеристикам, требуемым для народного и промышленного ее использования, свойствам выпускаемых из нее марок.

Температура плавления металлов

Очевидно, что величина температуры ликвидус рассматриваемых металлов будет зависеть от их химического состава. В первую очередь от процентного содержания меди, так как ее в них всегда больше 50 %. И, соответственно, точка ликвидус марок этих металлов будет тем ближе к температуре плавления самой меди, чем ее больше в сплаве. А легирующие металлы или другие вещества и примеси, в зависимости от своего процентного содержания и температуры плавления, будут вносить соответствующую корректировку в сторону понижения либо повышения точки ликвидус у марок меди, бронзы и латуни. Понижать, если своя температура плавления ниже, чем у меди, и повышать, когда выше.

Так, ознакомившись, какие виды и марки бронзы производят, можно самому догадаться, в какую сторону будет отличаться у них точка ликвидус от температуры плавления чистой меди. Сам состав бронзы подскажет его влияние на эту и другие характеристики данного сплава. А ознакомление с составом латуни даст возможность судить об отклонениях ее точки ликвидус от температуры плавления меди. С марками меди то же самое, но влияние легирующих добавок и примесей на их точку ликвидус будет рассмотрено отдельно ниже.

Источник: http://tutmet. ru/temperatura-plavleniya-latuni.html

ОТЛИЧИЕ МЕДИ И ЛАТУНИ ПО ТЕМПЕРАТУРЕ ПЛАВЛЕНИЯ

Основная разница между медью и латунью в вопросе температурного режима заключается в том, что медь подвергается плавлению при температуре в 1082 градусов, в то время, как большая часть сплавов латуни расплавляется при 880-1000 C. Стоит учитывать, что температура плавления обоих материалов как показатель различия может считаться условным, в связи с тем, что температурные показатели плавления латуни изменяются(возрастают и уменьшаются)в зависимости от добавок, входящих в состав сплава. Добиться подобных условий в домашних условиях практически не возможно. В связи с этим, для проведения идентификации при помощи высокой температуры, можно использовать метод нагревания газовой горелкой. При достижении 600Cотметки, на поверхности сплава латуни появится бледно-пепельный налет оксида цинка.

Источник: http://metalik-msk.ru/kak-otlichit-med-ot-latuni.html

РАЗНИЦА МЕДИ И ЛАТУНИ ПО УДЕЛЬНОМУ ВЕСУ И ПЛОТНОСТИ

Сплав латуни в сравнении с медью имеет меньшую плотность, а следовательно и удельный вес будет меньше, чем у меди. Определить, что тяжелее: медь или латунь в случае, если речь идет о небольшом объеме, без использования весов будет достаточно проблематично.

Определение типа материала при помощи весов

Определить плотность. Данная характеристика имеет фиксированные значения и соответствует 8.96 г/см3для меди и 8.73г/см3для латуни;
Подбор необходимого оборудования. Таким оборудованием станут: пружинные весы, рулетка, калькулятор и емкость с водой цилиндрической формы;
Определение массы путем взвешивания;
Масса переводится в граммовую единицу измерения;
Расчет объема в кубических сантиметрах. Для образцов правильной формы необходимо произвести измерения длинны, ширины и высоты, и произвести умножение значений. Для объектов неправильной формы расчет производится при помощи погружения в жидкость и расчета вытесненного объема;
Расчет плотности по полученным данным. Для данного действия масса и объем переводятся в необходимые размерности и делятся между собой.

Полученные результаты сравниваются со стандартными показателями и становятся определяющим того, каким именно материалом является образец.

Источник: http://metalik-msk.ru/kak-otlichit-med-ot-latuni.html

КАК ОТЛИЧИТЬ МЕДЬ ОТ ЛАТУНИ ПО ЗВУКУ

Данный критерий целесообразно применять к достаточно большим по размеру образцам меди и латуни. В противном случае необходимости использования вспомогательного оборудования избежать не удастся. При использовании звукового восприятия, необходимо знать, что глухой звук характерен для низкой плотности, а звонкий – для более высокой:

Медные образцы, обладающие большей мягкостью и низкой плотностью воспроизводят более глухие, низкокачественные звуки;
Латунь в отличие от меди дает высокий, звенящий звук с тенденцией к нарастанию.

Источник: http://metalik-msk.ru/kak-otlichit-med-ot-latuni.html

4 Можно ли в кустарных условиях расплавить и отлить металлы?

Прям совсем уж в домашних условиях плавить эти металлы, да еще потом и отливать из них какие-то заготовки, а тем более изделия, не получится. Надо будет сначала предварительно соответствующим образом подготовить подходящее помещение, обзавестись необходимым оборудованием и инструментом или смастерить самому что-то из требуемого для плавки и литья оснащения. И, разумеется, желательно поточнее выяснить характеристики сплава, с которым предполагается работать. А именно, его состав и температуру ликвидус.

Плавление в домашних условиях

А какие именно необходимо создать условия для работы, подготовить оборудование, оснащение и инструменты, а также технология плавки и литья перечислены и описаны в одной из публикаций сайта. Это статья: “температура и технология плавления в домашних условиях бронзы”. Так как у этого сплава и у марок меди с латунью точки ликвидус близки по своим значениям, а другие свойства, влияющие на процессы плавки и литья, относительно сопоставимы, то и вся технология в кустарных условий для этих металлов идентична. То есть для меди и латуни можно воспользоваться инструкциями-рекомендациями по плавке бронзы из этой статьи.

Источник: http://tutmet.ru/temperatura-plavleniya-latuni.html

Диапазоны и температуры плавления металлов

Металл	Точка плавления
Металл	(^или С)	(^или F)
Адмиралтейская латунь	900 – 940	1650 – 1720
Алюминий	660	1220
Алюминиевый сплав	463 – 671	865 – 1240
Алюминий Бронза	600 – 655	1190 – 1215
Баббит	249	480
Бериллий	1285	2345
Бериллиевая медь	865 – 955	1587 – 1750
Висмут	271,4	520,5
Латунь, красный	1000	1832
Латунь, желтая	930	1710
Кадмий	321	610
Хром	1860	3380
Кобальт	1495	2723
Медь	1084	1983
Золото, чистое 24К	1063	1945
Хастеллой С	1320 – 1350	2410 – 2460
Инконель	1390 – 1425	2540 – 2600
Инколой	1390 – 1425	2540 – 2600
Железо кованое	1482 – 1593	2700 – 2900
Железо, серое литье	1127 – 1204	2060 – 2200
Чугун, ковкий	1149	2100
Свинец	327,5	621
Магний	650	1200
Магниевый сплав	349 – 649	660 – 1200
Марганец	1244	2271
Марганцевая бронза	865 – 890	1590 – 1630
Меркурий	-38,86	-37,95
Молибден	2620	4750
Монель	1300 – 1350	2370 – 2460
Никель	1453	2647
Ниобий (Колумбий)	2470	4473
Палладий	1555	2831
Фосфор	44	111
Платина	1770	3220
Красная латунь	990 – 1025	1810 – 1880
Рений	3186	5767
Родий	1965	3569
Селен	217	423
Кремний	1411	2572
Серебро, чистое	961	1761
Серебро, Стерлинг	893	1640
Углеродистая сталь	1425 – 1540	2600 – 2800
Нержавеющая сталь	1510	2750
Тантал	2980	5400
Торий	1750	3180
Олово	232	449,4
Титан	1670	3040
Вольфрам	3400	6150
Желтая латунь	905 – 932	1660 – 1710
Цинк	419,5	787

T(^o C) = 5/9[T(^o F) – 32]

Латунь против бронзы: сравнение и различия

Латунь и бронза принадлежат к классу медных сплавов, которые использовались на протяжении веков. Хотя оба металла имеют общие характеристики, правда в том, что эти металлические сплавы сильно различаются по своему применению и внешнему виду. Оба «красных металла» содержат медь, наряду с другими элементами, которые придают им отличительные свойства. Благодаря этому два металла часто используются для создания предметов, которые мы используем ежедневно, таких как дверные ручки, музыкальные инструменты, пружины и многое другое. В этой статье мы сравним два сплава и обсудим их основные отличия.

Содержание

Что такое латунь?

Латунь в основном состоит из меди и цинка. Еще в 500 г. до н.э. латунь не могла быть обнаружена, поскольку для ее изготовления требовалось два чистых металла. Цинк редко встречается в естественном виде; поэтому в то время было почти невозможно сделать это открытие. Однако в конце концов люди попытались плавить медь вместе с цинковой рудой, в результате чего получился сплав тусклого золотого цвета, известный нам сегодня как латунь.

Цинковая руда при нагревании выделяет чистый цинк, а при соединении с медью дает желаемый результат. Из-за низкой температуры плавления латуни ее относительно легко использовать в качестве материала, и поэтому изначально она использовалась для производства всевозможных вещей, которые мы не будем использовать сегодня.

Теперь можно добавлять другие металлы, такие как железо, алюминий и марганец, чтобы изменить свойства и цвет латуни. В то время как высокое содержание цинка увеличивает долговечность и пластичность латуни, добавление марганца делает латунь устойчивой к коррозии.

В зависимости от комбинации медь-цинк может быть три типа латуни:

Латунь Alpha – этот тип содержит около 36% цинка и обладает высокой коррозионной стойкостью.
Alpha-Beta латунь – этот тип содержит около 37-45% цинка. Он может потерять свой цвет и даже прочность из-за процесса, называемого обесцинкованием.
Бета-латунь – содержит около 45-50% цинка , бета-латунь более прочная по сравнению с другими типами.

Свойства латуни

С относительно низкой температурой плавления 900°С латунные сплавы легче обрабатывать по сравнению с чистой медью или цинком. Наряду с другими металлами, такими как алюминий и марганец, он обладает высокой коррозионной стойкостью, а также проявляет антимикробные свойства. Латунь также легко отливается, и ее можно точно обрабатывать с помощью станков с ЧПУ.

Применение латуни

Поскольку латунь обладает антибактериальными свойствами (особенно с учетом высокого содержания марганца), она обычно используется для изготовления предметов повседневного обихода, таких как дверные ручки , молнии , и замки . Высокая коррозионная стойкость позволяет использовать металлический сплав также для изготовления инструментов , шестерен , и деталей для электроники . Твердая латунь после полировки имеет насыщенный цвет, что означает, что ее предпочитают творческие декораторы и скульпторы по всему миру. Приглушенная желтая латунь обладает дополнительными акустическими свойствами и поэтому часто используется для изготовления музыкальных инструментов (например, труба , корнет и тромбон ) и детали к ним (например, гитарные струны ).

Что такое бронза?

Революционным открытием, предшествовавшим латуни, стала бронза. Использование бронзы восходит к 3500 г. до н.э. и привело к печально известному бронзовому веку. Первые признаки его использования исходят от археологических находок древних шумеров, которые, как считается, использовали этот прочный металлический сплав для создания оружия и инструментов. Чтобы создать бронзу, медь и оловянная руда были сплавлены вместе, чтобы создать теперь хорошо известный красновато-коричневый сплав.

Бронза представляет собой металлический сплав, который по-прежнему состоит в основном из меди и олова, но с добавлением других металлов, таких как алюминий, мышьяк, марганец, фосфор и кремний, которые улучшают его структурные и эстетические свойства. Обычные бронзовые сплавы включают:

Алюминиевая бронза
Фосфористая бронза
Свинцовистая бронза
Кремниевая бронза
Марганцевая бронза

Свойства бронзы

Бронза и латунь имеют одинаковую температуру плавления, при этом чистая бронза составляет 950 градусов по Цельсию; однако он может варьироваться в зависимости от количества олова в нем. Бронза обладает хорошей коррозионной стойкостью, особенно коррозионной стойкостью в морской воде. В отличие от других металлов, бронза является лучшим проводником электричества, чем сталь. Бронза также твердая и хрупкая, хотя и в меньшей степени, чем чугун. Еще одним его ценным свойством является низкое трение о другие металлы, что означает, что он не искрит.

Области применения бронзы

Так как бронза устойчива к коррозии и является прочным сплавом, она используется для изготовления самых разных вещей. И латунь, и бронза менее хрупкие, чем чугун, и имеют низкую температуру плавления 900 и 950 по Цельсию. Бронза имеет некоторое преимущество перед латунью, поскольку она также является сплавом с низким коэффициентом трения и имеет хорошую электрическую и теплопроводность.

Бронза используется для производства морского оборудования , лодок и судового оборудования , электрических разъемов и автомобилей направляющих подшипников трансмиссии , среди прочего. Часто можно встретить отлитую из бронзовую скульптуру красновато-коричневого цвета — популярный выбор для статуй. Бронза также может быть обработана с помощью токарной обработки с ЧПУ для создания любой желаемой детали с высокой точностью.

Латунь и бронза: сравнительная таблица

Ниже приведена таблица, иллюстрирующая основные различия между латунью и бронзой. Он охватывает основные категории, такие как состав, цвет, температура плавления, теплопроводность, коррозионная стойкость, свойства и области применения.

	Бронза	Латунь
История	1500 г. до н.э.	500 г. до н.э.
Состав	Медь и олово	Медь и цинк
Цвет	Красновато-коричневый	Тусклое золото
Температура плавления	950 градусов по Цельсию	900 градусов по Цельсию
Теплопроводность	24 Вт/м-К	120 Вт/м-К
Коррозионная стойкость	Отличная коррозионная стойкость (особенно коррозия морской водой)	Хорошая коррозионная стойкость
Недвижимость	Более хрупкий Жесткий Высокая устойчивость к коррозии и усталости металла	Высокопластичный Хорошая устойчивость к коррозии
Применение	Скульптуры и статуи Оборудование для лодок и судов Морское оборудование Электрические разъемы Пружины и подшипники	Музыкальные инструменты Бытовые предметы (например, дверные ручки, подшипники, штифты) Сантехника и электротехника

Различия между латунью и бронзой

Цвет . Латунь и бронза различаются по цвету – первая приглушенно-желтая, а вторая красновато-коричневая.

Пластичность . Если металл слегка прогибается, не трескаясь, то это, скорее всего, латунь.

Морская коррозия . Бронза устойчива к коррозии в морской воде — если вы погрузите два металла в соленую воду, латунь пройдет процесс децинкификации.

Магнетизм . Другой способ отличить латунь и бронзу от стали — использовать магнит. И латунь, и бронза являются магнитами , а не , поскольку медь и цинк создают немагнитное соединение.

Заявка . Латунь и бронза — прочные и долговечные металлы, но они используются для разных целей. Латунь часто выбирают для музыкальных инструментов и электрических разъемов; бронза больше подходит для погружных подшипников, лодочной и судовой арматуры, электронных пружин.

Металлический состав . Бронза содержит медный сплав с оловом, присутствующим среди других элементов, а латунь представляет собой смесь меди и цинка среди других неметаллов.

TOP HEADLINES
