Температура плавления стали таблица: температура плавления металлов по возрастанию

alexxlab | 13.07.2023 | 0 | Разное

Содержание

температура плавления металлов по возрастанию

Главная » Технологии

Автор admin На чтение 2 мин Просмотров 4.2к. Опубликовано

Все металлы можно разделить на три группы в связи с температурой их плавления. Ниже можно наблюдать список групп.

Легкоплавкие (до 600°C)

Среднеплавкие  (от 600°C до 1600°C)

Тугоплавкие (от 1600°C и выше)

Выше вы можете наблюдать три группы плавления металлов по необходимой температуре. Какие это металлы конкретно, вы сможете посмотреть в таблице.

Содержание

Температуры плавления легкоплавких металлов (до 600°C)

Название элемента или соединенияБуквенный символ в периодической таблице элементовТемпература образования расплаваТемпература закипания
РтутьHg-38,9°С+356,7°С
ЛитийLi+18°С+1342°С
ЦезийCs+28,4°С+667,5°С
КалийK+63,6°С+759°С
НатрийNa+97,8°С+883°С
ИндийIn+156,6°С+2072°С
ОловоSn+232°С+2600°С
ВисмутBi+271,4°С+1564°С
ТаллийTl+304°С+1473°С
КадмийCd+321°С+767°С
СвинецPb+327°С+1750°С
ЦинкZn+420°С+907°С

Температуры плавления среднеплавких металлов и сплавов (от 600°C до 1600°C)

НаименованиеОбозначение металла или химический состав сплаваТемпература плавленияТемпература кипения
МЕТАЛЛЫ
Сурьма Sb+630,6°С+1587°С
МагнийMg+650°С+1100°С
АлюминийAl+660°С+2519°С
БарийBa+727°С+1897°С
КальцийCa+842°С+1484°С
СереброAg+960°С+2180°С
ЗолотоAu+1063°С+2660°С
МарганецMn+1246°С+2061°С
МедьCu+1083°С+2580°С
БериллийBe+1287°С+2471°С
КремнийSi+1415°С+2350°С
НикельNi+1455°С+2913°С
КобальтCo+1495°С+2927°С
ЖелезоFe+1539°С+900°С
СПЛАВЫ
ДюралиAl+ Mg+Cu+Mn+650°С
Латунисплавы на основе меди и цинка+950…1050°С
НейзильберCu+Zn+Ni+1100°С
Чугунуглеродистое железо+1100…1300°С
Углеродистые стали+1300…1500°С
НихромFe+Ni+Cr+Si+Mn+Al+1400°С
ИнварFe+Ni+1425°С
ФехральFe+Cr+Al+Mn+Si+1460°С

Температуры тугоплавких металлов и сплавов (свыше +1600°С)

НазваниеСимвол элемента, формула соединенияТемпература плавленияТемпература кипения
ТитанTi+1680°С+3300°С
Карбид титанаTiC+3150°С–
ТорийTh+1750°С+4788°С
ПлатинаPt+1769,3°С+3825°С
ХромCr+1907°С+2671°С
Карбиды хромаCr23C6+1660°С–
Cr7С3+1780°С–
Cr3С2+1890°С–
ЦирконийZr+1855°С+4409°С
Карбид цирконияZrC+3530°С–
ВанадийV+1910°С+3407°С
РодийRh+1964°С+3695°С
ИридийIr+2447°С+4428°С
НиобийNb+2477°С+4744°С
МолибденMo+2623°С+4639°С
ТанталTa+3017°С+5458°С
ВольфрамW+3420°С+5555°С

Температуры плавления металлов наиболее часто встречающихся быту :

  1. алюминий – 660 °;
  2. температура плавления меди – 1083 °;
  3. температура плавления золота – 1063 °;
  4. серебро – 960 °;
  5. олово – 232 °. Олово часто используют при пайке, так как температура работающего паяльника составляет как раз 250–400 градусов;
  6. свинец – 327 °;
  7. температура плавления железо – 1539 °;
  8. температура плавления стали (сплав железа и углерода) – от 1300 ° до 1500 °. Она колеблется в зависимости от насыщенности стали компонентами;
  9. температура плавления чугуна (также сплав железа и углерода) – от 1100 ° до 1300 °;
  10. ртуть – -38,9 °.

Как понятно из этой части таблицы, самый легкоплавкий металл – ртуть, которая при плюсовых температурах уже находится в жидком состоянии.

Ртуть – единственный металл, находящийся при обычных условиях (нормальное атмосферное давление, средняя температура окружающей среды) в жидком состоянии. Температура плавления ртути составляет порядка -39 градусов по Цельсию.

Температура плавления металлов: таблица и понятие

При сварке происходит воздействие высокой температуры на детали, поэтому очень важно придавать значение температуре плавления металлов, учитывая её в процессе работы, так как данные показатели играют немаловажную роль в параметрах тока. В горелке, при сгорании газа в момент действия электрической дуги, создается тепловая мощь для того, чтобы подвергнуть разрушению кристаллическую решетку металла. Характеристикам плавления металлов уделяют внимание при подборе материала для сооружения узлов, подвергающихся силе трения или же конструкций из металла, которые испытывают воздействие температур.

Содержание

  1. Что такое температура плавления?
  2. Разница между температурой плавления и кипения
  3. Кристаллические решетки металла
  4. Температура плавления различных металлов
  5. Железо
  6. Чугун
  7. Сталь, температура плавления
  8. Нержавеющая сталь
  9. Алюминий и медь
  10. Серебро и золото
  11. Ртуть
  12. Какой металл обладает самой высокой температурой плавления?
  13. Таблица температур плавления
  14. От чего зависит температура плавления?
  15. Процесс плавления
  16. Типы сплавов металлов
  17. Особенности углеродистой стали
  18. Особенности легированной стали
  19. Особенности нержавейки
  20. Особенности инструментальной стали
  21. Сплав Вуда
  22. Сплавы для пайки
  23. Температура плавления неметаллов

Что такое температура плавления?

Чтобы узнать при какой температуре плавится металл, в лабораторных условиях, точку старта в начале процесса плавления вычисляют до сотой градусной доли. При этом данный показатель не находится в зависимости от усилия при давлении на деталь.

При создании определенного давления в условиях вакуума, заготовки из металла имеют одинаковую температуру плавления. Данное явление можно объяснить накоплением энергии внутри вещества, при которой разрушаются связи между молекулами.

Разница между температурой плавления и кипения

Температурой плавления металлов называют точку перехода твердокристаллического вещества в жидкое состояние. В составе расплава у молекул нет собственного места расположения, они удерживаются за счет силы притяжения, поэтому в разжиженном состоянии сохраняется объем, но теряется форма.

В процессе кипения происходит потеря молекулярного объема, а молекулы вяло взаимодействуют друг с другом, двигаясь хаотично в разных направлениях, отставая от поверхности. Температурой кипения называется процесс, при котором уровень давления металлического пара уравновешивается с давлением внешней среды.

Кристаллические решетки металла

Под воздействием высокой температуры на металлическую деталь, возникают изменения в ее кристаллической решетке на молекулярном уровне. Это увеличивает скорость движения молекул. При критической температуре происходит распад молекулярной структуры металла, потому что межмолекулярные связи не в состоянии производить удержание в узловой структуре решетки. И вместо колеблющихся движений в узле возникают хаотичные, разнонаправленные движения, образуя ванну расплава в точках плавления.

Температура плавления различных металлов

Согласно знаниям из раздела физики, процесс превращения твердого вещества в жидкое имеется лишь у тел с кристаллической решеткой. Температура плавления металлов и сплавов возникает в различном диапазоне значений. Но, с точностью высчитать пограничную температуру фазовых состояний у сплавов весьма проблематично. У чистых элементов имеет значимость каждый градус, если это составы с легкой плавкостью.

Железо

Температура плавления железных составов должна быть высокой. Если элемент обладает технической чистотой, то он плавится при температуре 1 539 °C. В составе его вещества присутствуют включения серы, поэтому для её извлечения необходимо жидкое состояние. Также очищенное железо получается в процессе электролиза солей металла.

Чугун

Чугун считается самым лучшим материалом для плавления. Он имеет хорошие показатели жидкой текучести и усадки, поэтому его эффективно использовать в процессе литья. Ниже будут приведены показатели температурного кипения чугуна:

Серая разновидность чугуна, у которой температурный режим доходит до отметки 1 260 °C. А при разливе его в формы, увеличивается до 1 400 °C.

Белая разновидность чугуна, у которого температура поднимается до 1 350 °C.

Одним из немаловажных моментов является то, что температура, которой обладает чугун, на 400 единиц меньше той же стали. Поэтому процесс обработки данного материала менее энергозатратен.

Сталь, температура плавления

Средняя температура плавления стали составляет 1400 °C.

Сталью называется железосодержащий сплав с включением углерода. Её основной характеристикой является прочность. Это достигается за счет того, что она долгое время сохраняет параметры объема и формы. При этом расположение молекул в веществе находится в сбалансированном состоянии. Именно поэтому достигается равновесие между силой притяжения и силой отталкивания.

Диапазон плавления стали выше, чем у чугуна, поэтому она более энергозатратна.

Нержавеющая сталь

Температура плавления нержавеющей стали колеблется в среднем диапазоне между чугуном и сталью. Нержавеющей сталью называется вещество из легированной стали, обладающее антикоррозийными свойствами за счет содержания хрома в своем составе от 11% процентов и больше.

Показатели температуры плавления нержавейки составляют от 1 300 до 15 000 °C.

Алюминий и медь

Температура плавления алюминия составляет 6 600 °C, поэтому он зарекомендовал себя в качестве одного из среднеплавких металлов. Плавление чистых медных составов происходит при температуре 10 830 °C, а сплавов – 930 — 11 400 °C.

Серебро и золото

Серебро в чистом виде плавится при температуре 9 620 °C. При этом при температуре плавления серебра, оно может сравниться с температурой плавления в градусах со сплавами из меди.

Золото плавится при температуре в 10 640 °C.

Ртуть

Ртуть обладает самой низкой температурой плавления с отрицательным значением. Она составляет — 38,80 °C.

Какой металл обладает самой высокой температурой плавления?

У вольфрама самая высокая температура плавления, которая составляет 34 220 °C. Он относится к самым тугоплавким металлам. Очень тяжел, с виду серых оттенков, имеет характерный блеск и практически не поддается стандартной обработке. В помещениях с комнатной температурой быстро ломается и крошится. И ломается из-за того, что содержит включения кислорода и углерода.

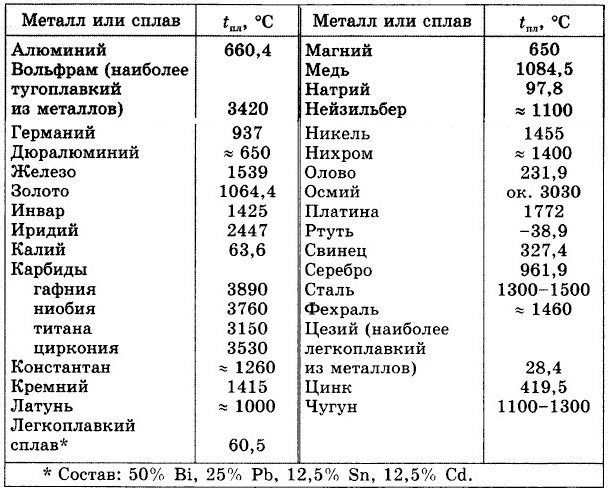

Таблица температур плавления

Легкоплавкие металлы
Литий+ 180 °C
Калий+ 63,60 °C
Индий+ 156,60 °C
Олово+ 2 320 °C
Таллий+ 3 040 °C
Кадмий+ 3 210 °C
Свинец+ 3 270 °C
Цинк+ 4 200 °C
Среднеплавкие металлы
Магний+ 6 500 °C
Алюминий+ 6 600 °C
Барий+ 7 270 °C
Серебро+ 9 600 °C
Золото+10 630 °C
Марганец+ 12 460 °C
Медь+ 10 830 °C
Никель+ 14 550 °C
Кобальт+ 14 950 °C
Железо+ 15 390 °C
Дюралей+ 6 500 °C
Латунь+ 950 – 10 500 °C
Чугун+ 1 100 – 13 000 °C
Тугоплавкие металлы
Титан+ 16 800 °C
Платина+ 17 690 °C
Хром+ 19 070 °C
Цирконий+ 18 550 °C
Ванадий+ 19 100 °C
Иридий+ 24 470 °C
Молибден+ 26 230 °C
Тантал+ 30 170 °C
Вольфрам+ 34 200 °C

От чего зависит температура плавления?

У различных материалов различается, и температура их плавления, при которой происходит коренное перестраивание решетки до состояния жидкости. Металлические изделия и изделия из сплавов имеют следующие особенности:

  • У различных материалов различается, и температура их плавления, при которой происходит коренное перестраивание решетки до состояния жидкости. Металлические изделия и изделия из сплавов имеют следующие особенности:
  • Они редко встречаются в натуральном виде, т.е. без примесей. Именно состав определяет, какой должна быть температура плавки. В пример можно взять олово, в которое добавляют включения серебра. Благодаря примесям материал начинает становится устойчивым к воздействию температуры.
  • Существуют такие сплавы, которые из-за химического состава трансформируются в жидкое состояние, когда столбик термометра поднимается чуть выше отметки в + 1 500 °C. Есть и такие сплавы, которые «держатся», если их нагревать до 30 000 °C.
  • Стоит учитывать тот факт, что одним из наиболее важных свойств веществ является их точка плавления. В качестве примера можно привести авиационную технику.

Процесс плавления

Плавление любого металла осуществляется по одинаковой схеме с помощью нагрева внешнего или внутреннего типа. В первом варианте материал подвергается плавке в специальной печи, во втором применяется резистивная методика нагрева. При данной методике через вещество пропускается ток, либо он может быть индукционным нагревом в электромагнитном поле высокой частоты. В обоих случаях достигается одинаковый результат.

Типы сплавов металлов

Типы металлических сплавов различаются на основе температуры плавления, поэтому выделяют следующие варианты сплава:

  • Легкоплавкий (олово, цинк, свинец, висмут) с температурой плавления не больше 600 °C.
  • Среднеплавкий (алюминий, магний, никель, железо) с температурой 600 — 1 600 °C.
  • Тугоплавкий (молибден, вольфрам, титан) с температурой более 1 600 °C.

Далее расскажем немного о разновидностях сталей, о сплаве вуда и припоях.

Особенности углеродистой стали

В данном материале содержится примесь углерода, примерно 2,13 %. При этом он лишен легирующих добавок, но есть примеси кремния, марганца и магния.

Особенности легированной стали

Помимо содержания углерода и железа в неё добавляют дополнительные элементы, улучшающие её свойства.

Особенности нержавейки

Нержавеющая сталь отлична от углеродистой из-за содержания элемента хрома в своем составе, благодаря свойствам которого она не подвержена окислению, а, следовательно, покрытию ржавчиной.

Особенности инструментальной стали

Также обладает углеродистым составом (0,8 – 0,9 %). Демонстрирует твердость, прочность, хорошо поддаются обработке. Используется в изготовлении инструментов, например, медицинских.

Сплав Вуда

Представляет собой материал, применяемый при паянии деталей для радиоприемников, а также в гальванической пластике, при работе в лабораторных условиях с ядохимикатами.

Сплавы для пайки

Другое их название – припои. Материалы для припоев бывают различными. Все зависит от того, что входит в состав материалов, которые необходимо соединить. К примеру, алюминий требует один сплав припоя, а вот медь уже совершенно другой.

Температура плавления неметаллов

У неметаллов также существует свой диапазон плавления, который колеблется от температуры в 38 000°C, которой обладает графит до температуры в — 2 100 °C у азота. Это потому, что неметаллы способны к образованию кристаллических решеток двух вариантов: молекулярной (у кислорода, азота, фосфора и т.д.) и атомной (графит, алмаз, бор, кремний и т.д.).

Надеемся, что статья была полезной, если остались вопросы — задавайте в комментарии!

Таблица

– Температуры плавления металлов

версия для печати

от Lexi, Content Development Group, исключительно для Fire Mountain Gems and Beads®

При пайке твердым припоем важно знать температуру плавления металла, с которым вы работаете. Используйте эту таблицу, чтобы убедиться, что температура текучести припоя ниже температуры плавления вашего металла.

пробы
Тип металла по Фаренгейту Цельсия
Олово 440 226
Олово 450 232
Цинк 786 418
Алюминий 1220 660
14-каратное золото 1615 879
Серебро 1640 893
Латунь 1652-1724 900-940
18-каратное золото 1700 926
Чистое серебро 1760 960
Бронза 1825 996
Золото (чистое) 1948 1064
Медь 1983 1084
Никель 2030 1110
Высокоуглеродистая сталь 2500 1371
Нержавеющая сталь 2550 1398
Среднеуглеродистая сталь 2600 1426
Низкоуглеродистая сталь 2700 1482
Платина 3221 1771

Как вам этот ресурс? Ваши отзывы помогают нам предоставлять ресурсы, которые наиболее важны для вас.

ТОЧКА ПЛАВЛЕНИЯ УГЛЕРОДИСТОЙ И НЕРЖАВЕЮЩЕЙ СТАЛИ! – Общие технические знания

Дата: 5 января 2019 г. Автор: Тхань Нгуен Ле 3 комментария

Температура плавления – это температура , при которой вещество переходит из твердого состояния в жидкое.

Температуры плавления некоторых металлов и сплавов:

Металл Точка плавления
( или С) ( или F)
Адмиралтейская латунь 900 – 940 1650 – 1720
Алюминий 660 1220
Алюминиевый сплав 463 – 671 865 – 1240
Алюминий Бронза 1027 – 1038 1881 – 1900
Сурьма 630 1170
Баббит 249 480
Бериллий 1285 2345
Бериллиевая медь 865 – 955 1587 – 1750
Висмут 271,4 520,5
Латунь, красный 1000 1832
Латунь, желтая 930 1710
Кадмий 321 610
Хром 1860 3380
Кобальт 1495 2723
Медь 1084 1983
Мельхиор 1170 – 1240 2140 – 2260
Золото, чистое 24К 1063 1945
Хастеллой С 1320 – 1350 2410 – 2460
Инконель 1390 – 1425 2540 – 2600
Инколой 1390 – 1425 2540 – 2600
Иридий 2450 4440
Железо, кованое 1482 – 1593 2700 – 2900
Чугун, серое литье 1127 – 1204 2060 – 2200
Чугун, ковкий 1149 2100
Свинец 327,5 621
Магний 650 1200
Магниевый сплав 349 – 649 660 – 1200
Марганец 1244 2271
Марганцевая бронза 865 – 890 1590 – 1630
Меркурий -38,86 -37,95
Молибден 2620 4750
Монель 1300 – 1350 2370 – 2460
Никель 1453 2647
Ниобий (Колумбий) 2470 4473
Осмий 3025 5477
Палладий 1555 2831
Фосфор 44 111
Платина 1770 3220
Плутоний 640 1180
Калий 63,3 146
Красная латунь 990 – 1025 1810 – 1880
Рений 3186 5767
Родий 1965 3569
Рутений 2482 4500
Селен 217 423
Кремний 1411 2572
Серебро, Монета 879 1615
Серебро, чистое 961 1761
Серебро, Стерлинг 893 1640
Натрий 97,83 208
Сталь, углерод 1425 – 1540 2600 – 2800
Сталь, нержавеющая сталь 1510 2750
Тантал 2980 5400
Торий 1750 3180
Олово 232 449,4
Титан 1670 3040
Вольфрам 3400 6150
Уран 1132 2070
Ванадий 1900 3450
Желтая латунь 905 – 932 1660 – 1710
Цинк 419,5 787
Цирконий 1854 3369

Цвета для отпуска стали:

Диапазоны температур плавления для нержавеющих сталей:

Нержавеющие стали являются сплавами и поэтому плавятся и замерзают не при фиксированной температуре, как металлические элементы, а в диапазоне температур, зависящем от химический состав стали.
Легирующие добавки также подавляют (снижают) диапазон плавления. Чистое железо (Fe) имеет фиксированную температуру плавления 1535°C, хром (Cr) 1890°C и никель (Ni) 1453°C по сравнению с диапазоном 1400-1450°C для нержавеющей стали типа 304.

Диапазон плавления Марки стали
1325-1400 1,4547 (254СМО)  1
1370-1480 440А, 1.4125 (440С)
1375-1400 1.4401 (316), 1.4404) 316Л
1385-1445 1.4462 (2205) 1
1400-1420 1.4310 (301)
1400-1425 1.4886 (330), 1.4541 (321), 1.4550 (347)
1400-1440 1.4542 (17-4PH)
14:00-14:50 1.4372 (201), 1.4301 (304), 1.4307 (304L), 1.4303 (305), 1. 4833 (309), 1.4845 (310)
1425-1510 430, 446
1450-1510 420
1480-1530 409, 410, 416,

Максимальные рабочие температуры на воздухе для нержавеющих сталей:

        + Типы аустенитной нержавеющей стали

См. таблицу ниже:

       + Типы ферритной, дуплексной и мартенситной нержавеющей стали

9 0002 Ферритные типы могут быть ограничены на практике более низкие температуры, поскольку они имеют более низкую прочность при повышенных температурах, чем аустенитные типы.

Дуплексные нержавеющие стали также могут быть склонны к охрупчиванию, поэтому, несмотря на содержание в них хрома, можно предположить, что они могут быть пригодными для эксплуатации при повышенных температурах. Это семейство сталей ограничено европейским стандартом для сосудов под давлением EN 10028-7 максимальной температурой 250°C. их температура термической обработки при отпуске превышена, что ограничивает их пригодность для работы при повышенных температурах.

304

870

925

309

980

1095

310

1035

1150

316

870

925

321

870

925

410

815

705

416

760

675

420

735

620

430

870

815

2111HTR

1150

1150

Сводка максимальных рабочих температур:

Марка Основные легирующие элементы (%) Макс. Сервис Темп. (степень С) Источник
AISI ЕН Кр Другие . .
Ферритные типы . . . .
405 1.4002 12 0,2 Ал 815 АСМ
. 1.4724 12 1,0 Ал 850 ЕН 10095
430 1.4016 17 . 870 АСМ
. 1.4742 17 1,0 Ал 1000 ЕН 10095
. . . . . .
446 1.4749 26 0,15-0,20 С, 0,2 Н 1100 ЕН 10095
Аустенитные типы . .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
