Температура плавлення алюмінію: Какая температура плавления у алюминия?

alexxlab | 22.12.1984 | 0 | Разное

Содержание

особенности процесса, при какой температуре проходит плавка

Одним из наиболее распространенных металлов является алюминий. Он применяется при изготовлении различных изделий на протяжении последних нескольких столетий. Кроме этого, алюминий применяется в качестве легирующего элемента при изготовлении самых различных сплавов. Довольно частым вопросом можно назвать то, как в домашних условиях плавить алюминий. Популярность этого материала можно связать с относительно низкой температурой плавления, которая позволяет проводить плавку в домашних условиях. Рассмотрим особенности этого материала подробнее.

  • Характеристики алюминия
  • Подбор подходящего сырья
  • Проведение плавки в муфельной печи

Характеристики алюминия

Для проведения работ в домашних условиях не нужно знать все свойства рассматриваемого материала, но некоторые имеют значение. В качестве примера укажем, что температура плавления алюминия в домашних условиях составляет 660 градусов Цельсия. Нагреть материал до этой температуры можно и без применения специального оборудования.

Среди особенности процесса плавления в домашних условиях отметим такие моменты:

  • Несмотря на низкую температуру, при которой происходит изменение агрегатного состояния, провести расплавление на домашней плите не получится. Это связано с тем, что бытовые приборы не могут нагревать среду до 600 градусов Цельсия. Как правило, для плавки используется печь.
  • Немного понизить температуру плавления можно. Для этого сырье растирается в порошок. В продаже также можно встретить порошковый продукт, готовый к применению.
  • Алюминий может при соединении с кислородом окислиться. Температура плавления после окисления повышается в несколько раз, и провести плавку в домашних условиях будет невозможно.

Часто можно встретить ситуацию, когда при добавлении сырья в расплавленный металл попадает вода. Это может привести к своеобразному взрыву. Поэтому если нужно добавить еще сырья, то оно должно быть сухим.

Подбор подходящего сырья

Из-за достаточно большого количества проблем, которые возникают при плавке алюминия в домашних условиях в случае использования в качестве сырья порошка, нагреву подвергают алюминиевую чушку или проволоку. При этом проволоку можно приобрести по относительно невысокой цене, после чего ее нарезают и спрессовывают для уменьшения площади контакта с воздухом.

Если плавка проводится для получения заготовки или изделия невысокого качества, то можно в качестве сырья использовать лом, например консервные банки или обрезки алюминиевого профиля. Для упрощения процесса плавки лом также следует нарезать на небольшие части.

При поиске сырья многие обращают внимание на то, что оно может быть окрашено или иметь другие лишние составляющие. В процессе нагрева все посторонние примеси, как правило, уходят в виде шлака. Однако лакокрасочные и другие химические вещества во время горения могут стать причиной выделения токсичных паров, что следует учитывать при проведении работ.

За отвод вредных примесей с состава отвечают различные флюсы. Рекомендуется приобретать их в специализированном магазине в готовом виде, но при необходимости можно соорудить самостоятельно. Флюс состоит из 10% криолита и 45% хлорида калия и натрия.

Проведение плавки в муфельной печи

Муфельная печь позволяет существенно упростить процесс плавки, при ее применении можно получить металл высокого качества. Как и в других случаях, в рассматриваемом следует обязательно использовать флюс для отведения вредных примесей. Рассматривая то, как расплавить алюминий в домашних условиях, уделим внимание пошаговой инструкции:

  1. Выполняется расплавление флюса. Рекомендуемое количество этого вещества — от 2 до 5% от веса алюминия, который будет использоваться в качестве сырья. После расплавки флюса доставляется лом.
  2. Плавка алюминия проводится при температуре 700 градусов Целься. При нагреве до подобного показателя металл начинает светиться красным цветом.
  3. Не стоит забывать о том, что при плавке существенно уменьшается объем применяемого сырья.
  4. Флюс, при необходимости, добавляется и в конце процесса. Количество вещества — 0,25% от веса металла в печи.
  5. При получении сплава, похожего на одну большую каплю, тигель немного держат при высокой температуре для повышения степени текучести.
  6. Завершающим этапом становится заливка расплавленного металла в форму, после чего ему дают остыть.

Стоит учитывать, что для проведения процесса плавки требуется тигель с носиком из тугоплавкого материала, выдерживающим сильный нагрев. В продаже встречаются кварцевые, фарфоровые, стальные, чугунные и другие тигли. Литейная форма, как правило, изготавливается из скульптурного гипса, который выдерживает сильный нагрев, но при этом довольно хрупкий и не прилипает к металлу во время его остывания и затвердевания.

Температура плавлення алюмінію.

Плавка алюмінію в дома

Алюміній увійшов в промислове і побутове застосування відносно не так давно. На перетині XIX – XX було освоєно виробництво цього металу в промислових масштабах. Оскільки температура плавлення алюмініню не велика, виплавляти його не складно. Вся справа в тому, що почалося виробництво безлічі товарів, в яких алюміній широко застосовувався, наприклад, при будівництві катерів, залізничних вагонів та ін. До речі, саме тоді був показаний широкій публіці автомобіль з кузовом, виконаним з алюмінію.

анодований алюміній

Зміст статті

  • 1 Склад і структура
  • 2 Властивості і характеристики
  • 3 Температура плавлення алюмінію
    • 3.1 зменшення температури
  • 4 Процес плавлення в домашніх умовах
  • 5 Засоби захисту
  • 6 Вибір форми для лиття

Склад і структура

Алюміній – це найпоширеніший у земній корі метал. Його відносять до легких металів. Він володіє невеликою щільністю і масою.

 Крім того, у нього досить низька температура плавлення. У той же час він має високу пластичність і показує хороші тепло- і електропровідні характеристики.

Кристалічна решітка алюмінію

структура алюмінію



Межа міцності чистого алюмінію складає всього 90 МПа. Але, якщо в розплав додати деякі речовини, наприклад, мідь і ряд інших, то межа міцності різко виростає до 700 МПа. Такого ж результат можна досягти, застосовуючи термічну обробку.

Алюміній, що володіє гранично високою чистотою – 99,99% виробляють для використання в лабораторних цілях. Для застосування в промисловості застосовують технічно чистий алюміній. При отриманні алюмінієвих сплавів застосовують такі добавки, як – залізо і кремній. Вони не розчиняються в розплаві алюмінію, а з добавка знижує пластичність основного матеріалу, але в той же час підвищує його міцність.

Зовнішній вигляд простої речовини

Структура цього металу складається з найпростіших осередків, що складаються з чотирьох атомів.

 Таку структуру називають гранецентріческой.

Проведені розрахунки показують, що щільність чистого металу становить 2,7 кг на метр кубічний.

Властивості і характеристики

Алюміній – це метал з сріблясто-білій поверхні. Як вже зазначалося, його щільність становить 2,7 кг / м 3 . Температура становить 660 ° C.

Його електропровідність дорівнює 65% від міді і її сплавів. Алюміній і велика частина сплавів з нього стійко сприймає вплив корозії. Це пов’язано з тим, що на його поверхні утворюється оксидна плівка, яка і захищає основний матеріал від впливу атмосферного повітря.

У необробленому стані його міцність дорівнює 60 МПа, але після додавання певних добавок вона виростає до 700 МПа. Твердість у цьому стані досягає 250 по НВ.

Алюміній добре обробляється тиском. Для видалення наклепу і відновлення пластичності після обробки алюмінієві деталі піддають відпалу, при цьому температура повинна лежати в межах 350 ° C.

Температура плавлення алюмінію

Отримання алюмінієвого розплаву, як і багатьох інших матеріалів, відбувається після того, як до вихідного металу підвели теплову енергію.  Вона може бути підведена як безпосередньо в нього, так і зовні.

Температура плавлення алюмінію безпосередньо залежить від рівня його чистоти:

    1. Надчистий алюміній плавиться при температурі 660, 3 ° C.
    2. При кількості алюмінію 99,5% температура плавлення становить 657 ° C.
    3. При змісті цього металу в 99% розплав можна отримати при 643 ° C.

алюмінієвий розплав

Процес отримання алюмінію

Алюмінієвий сплав може включати до свого складу різні речовини, в тому числі і легуючі. Їх наявність приводить до зниження температури плавлення. Наприклад, при наявності великої кількості кремнію, температура може знизитися до 500 ° C. Насправді поняття температури плавлення відносять до чистих металів. Сплави не володіють якоюсь постійною температурою плавлення. Цей процес відбувається в певному діапазоні нагрівання.

У матеріалознавстві існує поняття – температура солидус і ликвидус.

Перша температура позначає ту точку, в якій починається плавлення алюмінію, а друга, показує, при якій температурі, сплав буде остаточно розплавлений.  У проміжку між ними сплав буде перебувати в кашоподібному стані.

зменшення температури

Перед тим як приступати до плавки металу, можна виконати певні операції, які дозволять знизити температуру плавлення. Наприклад, іноді розплаву піддають алюмінієвий порошок. У порошкоподібному стані метал починає плавитися трохи швидше. Але при такій обробці виникає реальна небезпека того, що при взаємодії з киснем, який міститься в атмосфері алюмінієвий порошок, почне окислюватися з великим виділенням тепла і утворення оксидів металу, цей процес відбувається при температурі 2300 градусів. Головне, в цей момент плавлення не допустити контакту розплаву і води. Це призведе до вибуху.

Процес плавлення в домашніх умовах

Відносно низька температура плавлення алюмінію дозволяє проводити цю операцію в домашніх умови. Треба відразу зазначити, що в якості сировини в домашній майстерні використовувати порошкоподібну суміш занадто небезпечно. Тому в якості сировини застосовують або чушки, або нарізану дріт.

 Якщо до майбутнього виробу немає особливих вимог щодо якості, то для плавлення можна використовувати все, що виготовленого з цього металу.

Плавка алюмінію в саморобному горні

При цьому не особливо важливо, буде сировину покрито фарбою чи ні. Коли відбувається плавлення алюмінію, всі сторонні речовини просто вигорить і будуть видалені разом зі шлаком.

Для отримання якісного результату плавки необхідно використовувати матеріали, які називають флюсами. Вони покликані вирішувати завдання щодо зв’язування і видалення з розплаву сторонніх домішок і забруднень.

Засоби захисту

Домашній майстер, який вирішив в домашніх умовах виконувати плавлення алюмінію повинен віддавати собі звіт в тому, що це досить небезпечний процес. І тому без застосування засобів захисту не обійтися. Зокрема, повинні бути використані рукавички, фартух, окуляри. Справа в тому, що температура розплаву лежить в межах 600 градусів. Тому має сенс використовувати засоби захисту, які застосовують зварювальники.

Використання засобів захисту при плавці алюмінію

До речі, під час плавлення алюмінію і використанні очищувальних хімікатів необхідно захищати органи дихання від продуктів їх згоряння.

Вибір форми для лиття

При виборі форми для відливання алюмінію домашній майстер повинен розуміти, а для якої мети він обробляє алюміній. Якщо майбутня виливок буде призначена для використання в якості припою, то використовувати, якісь спеціальні форми, немає необхідності. Для цього можна використовувати металевий лист, на якому можна остудити розплавлений метал.

Але якщо виникає необхідність отримання навіть простий деталі, то майстер повинен визначитися з типом форми для лиття.

Форму можна виготовити з гіпсу. Для цього, гіпс в рідкому стані заливають в оброблену маслом форму. Після того, як почне застигати, в нього встановлюють ливарну модель. Для того, щоб в форму можна було залити розплавлений метал необхідно сформувати литник. Для цього в форму встановлюють циліндричну деталь.  Форми бувають роз’ємні і немає. Процес виготовлення рознімної форми ускладнюється тим, що модель буде знаходитися в двох напівформах. Після застигання їх розділяють, видаляють модель і з’єднують знову. Форма готова до роботи.

Кокіль для лиття алюмінію

Для отримання якісних виливків доцільно використовувати металеві форми (кокілі), але виготовляти їх доцільно тільки в заводських умовах.



Категорія: Все про метали

Знание, какая температура плавления алюминия по Цельсию, обеспечивает домашнее литье

Алюминий — цветной металл, имеющий низкую плотность. Поверхность сплава серебристо-белая, матовая. Весьма легок и мягок, за счет чего имеет низкую температуру плавления — примерно 650 градусов. Свое применение нашел во всех сферах человеческой жизни. Активно используется в пищевой промышленности, в том числе для изготовления различной посуды. По производству среди всех металлов занимает второе место в мире, после железа.

Алюминий восприимчив к агрессивному воздействию кислот. Способен раствориться в концентрированных растворах щелочей. Во избежание таких явлений, вся алюминиевая продукция покрывается защитными пленками. В измельченном пылеватом состоянии, находясь в кислородной среде, поддерживает активное горение.

Немного о свойствах и сплавах алюминия

Теплопроводные и электропроводные свойства этого металла сопоставимы с золотом, серебром и медью. Очень распространен в электротехнике. Из него делают многожильные провода и кабели, создают обмотки для электродвигателей и трансформаторов. Алюминий очень пластичен, но весьма хрупок. Его можно раскатать до достояния полупрозрачной фольги. Алюминиевые слитки можно без труда строгать и разрубать. При введении соответствующих добавок можно значительно повысить прочность сплава, тем самым расширив спектр его применения.

Подобный сплав был разработан в 1911 году немецкими мастерами в городке Дюрен. Отсюда пошло и название сплава, состоящего из алюминия, меди, магния и марганца — дюраль, или дюралюминий. Подобное сочетание и длительная закалка, позволили повысить прочностные характеристики и сохранить прежнюю легкость (алюминий легче стали в 3 раза). Большое применение дюралюминиевый сплав нашел в авиастроении, за счет чего был прозван «крылатым металлом». Для поддержания антикоррозионных характеристик, его покрывали напылением чистого алюминия.

Чтобы исключить подобное напыление, был разработан иной алюминиевый сплав с включениями кремния — силумин. Благодаря своей блескости и серебристому цвету, алюминий используется в производстве зеркал, как промышленных и технических (например, для телескопов), так и бытовых.

Использование сплавов алюминия в пищевой отрасли

Алюминий в пищевой промышленности, а также в быту, используется достаточно активно. Из него делают посуду, всевозможную тару для жидкостей и смесей, изготавливают станки и оборудование для пищевого производства. Для этого обычно применяется пищевой листовой алюминий. Это обусловлено тем, что сплавы алюминия никак не влияют на состав продуктов или компонентов косметики. Полностью сохраняются все витамины, полезные вещества, изначальные свойства и микроэлементы. Кроме того, они не способны нанести вреда человеческому здоровью. Тем более что в пищевой промышленности разрешается применять лишь алюминий пищевой и его сплавы определенных марок.

Могут также использоваться металлические сплавы, содержащие в своем составе алюминий. Все марки этого металла, которые разрешено использоваться в пищевой промышленности должны полностью соответствовать ГОСТу.

Плавление алюминия

Алюминий и его сплавы используются почти во всех сферах промышленности, а также в процессе изготовления предметов домашнего обихода.

В условиях комнатной температуры на алюминии образуется тонкая пленка окиси (А12O3), прочно защищающая его от последующего окисления. Время окисления алюминия с ростом температуры резко увеличивается.

Именно по этой причине в процессе плавки алюминия и его сплавов в плавильных печах поверхность расплавляемого материала и зеркало ванны очень быстро покрывается пленкой окиси.

Печи для плавки алюминия

Зачастую в производстве вторичного алюминия используют отражательные (подовые) печи. Такой тип печей для плавки алюминия отличается большим количеством модификаций. Однако все они приспособлены под стандартную отражательную печь, под специальные условия работы и особую шихту.

Не меньшей популярность пользуются и тигельные печи, в особенностях, на малых производствах.Производства вторичного алюминия часто используют в качестве плавильных печей роторные печи, в особенности для того, чтобы переплавить лом с высокой удельной поверхностью, к примеру, алюминиевую стружку, а также очень грязный алюминиевый лом.

Всех производителей вторичного алюминия делят на две категории:

  • компании, создающие литейные сплавы для изготовителей алюминиевых отливок
  • компании, создающие алюминий для раскисления стали.

Обе категории компаний используют в качестве сырья «старый» лом и производственные отходы литейных заводов. На таких заводах помимо введения легирующих составляющих для доводки определенного сплава используют оснащение для очистки алюминиевого расплава и ликвидации нежелательных химических элементов и прочих примесей.

Роторными плавильными печами пользуются именно эти переработчики алюминиевого лома.

Плавление алюминия на литейных предприятиях, которые занимаются производством алюминиевых отливок из вторичного литейного алюминия, осуществляется главным образом в тигельных печах – газовых и электрических, индукционных и сопротивления, и для плавки, и для выдержки алюминия, а также для разливки алюминиевого расплава в подготовленные формы.

Температура плавления окиси алюминия составляет примерно 2050° С, что почти в три раза выше, чем градус плавления алюминия металлического. На сегодняшний день наиболее популярной является плавка алюминия в пламенных отражательных печах, которые работают на углеродистом топливе, и в электрических печах.

В ходе плавки алюминия в отражательных пламенных печах и в камерных электропечах сопротивления прогрев обособленных кусков садки стартует в области самых высоких температур, т. е. в верхней части. В тоже время поверхность садки с большой скоростью окисляется и поглощает много газов.

Внутри канальной индукционной электропечи расплавление кусков алюминия осуществляется в области наивысших температур под слоем жидкого металла, поверхность которого накрыта пленкой окиси алюминия. Области наивысших температур в канальных электропечах расположена в узком канале и в прилегающих к нему частях шихты.

Металл на поверхности шахты имеет самую низкую температуру, вследствие чего получившиеся отливки из канальных электропечей, имеют в своем составе более низкое количество окислов, чем отливки из печей других видов.

Таким же преимуществом отличаются тигельные индукционные электропечи, в которых по технологическим требованиям в тигле по окончанию каждой плавки остается некоторое количество жидкого металла, примерно 20—35% от емкости тигля печи.Важное свойство жидкого алюминия и его сплавов заключается в его способности поглощать газы, в особенности водород. В пламенных печах много водорода собирается в топочных газах. Помимо этого, в плавильные печи всех видов его можно внести сырой шихтой.

Жидкий алюминий является хорошим растворителем для многих металлов, к примеру, железа. При этом образуются хрупкие соединения FeAl2 и Fe2Al7, которые снижают качество отливок.

Плавление алюминия в домашних условиях

Очень печально, если в доме выходят из строя маленькие, но важные функциональные составляющие, к примеру, направляющие рольставен или раздвижных дверей (могут лопнуть), фурнитура и прочее. Чаще всего такие элементы создают из алюминия.

Искать им замену проблематично, а иногда ликвидировать поломку в функционале двери или окна нужно немедленно, хотя бы временно. Если вы имеете опыт паяния, но большую часть поломок алюминиевой фурнитуры или профиля можно устранить самостоятельно.

Основная проблема – это получение рабочего материала, то есть расплавленного алюминия, при помощи которого будет осуществляться пайка сломанных деталей.Многие не знают, какая температура плавления алюминия. Она составляет около 660 градусов. Стандартная газовая плита не способна разогреть металл до такой температуры.

Что же делать?Для начала необходимо приобрести алюминиевую чушку, но можно и использовать обрезки старого профиля. Чтобы расплавить алюминий понадобится портативная газовая горелка или паяльная лампа. Разные модели этих устройств способны дать температуру в пределах 1000 – 1300 градусов.

Подготовленный материал нужно положить в тугоплавкую емкость, к примеру, из нержавеющей стали. Кроме этого, нужна прокаленная стальная пластина или еще одна емкость, в которую мы будем выливать расплавленный металл.

Последовательность работы:

  • создание небольшого «колодца». Сверху нужно будет поставить емкость для плавки
  • розжиг костра в «колодце». Это необходимо для поддержания тары в нагретом состоянии, после использования горелки. Также костер поможет прогреть алюминий снизу
  • после образования жарких углей можно установить емкость с алюминием. Время плавления алюминия таким образом составляет примерно 15 – 20 минут. Тут же вы можете оставить прогреваться и вторую емкость или пластину
  • далее нужно включить газовую горелку на максимум и греть алюминий сверху
  • плавка металла начинается почти мгновенно, но цель еще не получена. задача – получение однородного прогрева. Чтобы этого добиться нужно периодически встряхивать емкость
  • в процессе плавки образуется оксид алюминия, формирующий окалину
  • после этого расплавленный металл нужно вылить на прокаленную стальную поверхность, аккуратно, чтобы не высыпалась окалина. Теперь расплавленный алюминий готов к дальнейшей работе.

Плотность алюминия при 20°С

Степень чистоты, %99,2599,4099,7599.9799,99699.9998
Плотность при 20°С, г/см32,7272,7062,7032,69962,69892,69808

Плотность расплавленного алюминия при 1000°С

Степень чистоты, %99,2599.4099.75
Плотность, г/см32,3112,2912,289

Зависимисть температуры плавления алюминия от чистоты

Степень чистоты, %99,299,599,699,9799,996
Температура плавления, °С657658659,7659,8660,24

Использование в качестве упаковки

В каждом доме были или даже есть предметы кухонного обихода из алюминия — это ложки, чашки, поварешки, кастрюли, соковыжималки, мясорубки и многое другое. Очень популярна в кулинарном мире алюминиевая фольга, которую используют при запекании мяса и овощей или просто хранения и транспортировки пищи. Такая фольга отлично подходит для упаковки конфет, шоколада, мороженого, масла, сыра и творога.

Многие кремы и косметические средства, художественная краска (масляная, темпера, гуашь и даже акварель) упаковываются в емкость из пищевого алюминия. В них же, упаковывается и еда для космонавтов. Можно с уверенностью сказать, что алюминий, в том числе пищевой, и сплавы на его основе прочно вошли в нашу повседневную жизнь.

Алюминий пищевой широко применяется при производстве емкостей под консервы. Из-за такого распространения, ежегодно возрастает и количество алюминиевого мусора, без дела, разлагающегося на свалках.

Достоинства пищевого алюминия

Алюминий пищевой имеет множество достоинств, среди которых можно выделить следующие:

  1. Не подвержен воздействию коррозии. Благодаря этому кухонное оборудование и инструменты способны длительное время находиться в воде без вреда для себя.
  2. Пищевой алюминий не деформируется под воздействием высокой температуры.
  3. Несмотря на его вступление в контакт с материалами, обладающими органолептическими свойствами, не происходит изменение свойств продуктов. Также сохраняются все имеющиеся в них витамины.
  4. Благодаря достаточной жесткости, материал во время приготовления пищи не деформируется.
  5. Пищевой алюминий абсолютно безвреден для человеческого организма и полностью гигиеничен.
  6. Посуда из этого материала способна использоваться при приготовлении пищи в духовых и микроволновых печах.

Производство посуды и оборудование для приготовления пищи из алюминия

Алюминий пищевой и его сплавы входят в состав многих видов оборудования для приготовления пищи. Так как этот металл отличается способностью образовывать всевозможные сплавы, он, как говорилось выше, активно применяется для изготовления разнообразной кухонной тары. Кроме того, он незаменим в производстве всевозможных термостойких изделий. Например, оборудования для кухонь и различных жарочных поверхностей электробытовых приборов.

Алюминий отличается прекрасной проводимости тепла при низкой теплоемкости. Кроме того, он практически не деформируется при высокой температуре или при ее перепадах. Благодаря низкой температуре плавления и своей пластичности, алюминий активно используется для литья различных изделий, применяемых на кухне. Он подходит для изготовления различных поверхностей, которые отличаются глубоким рельефом, всевозможными сложными формами и изделиями с обширной площадью. Например, он отлично подходит для всевозможных форм для выпечки кулинарных изделий.

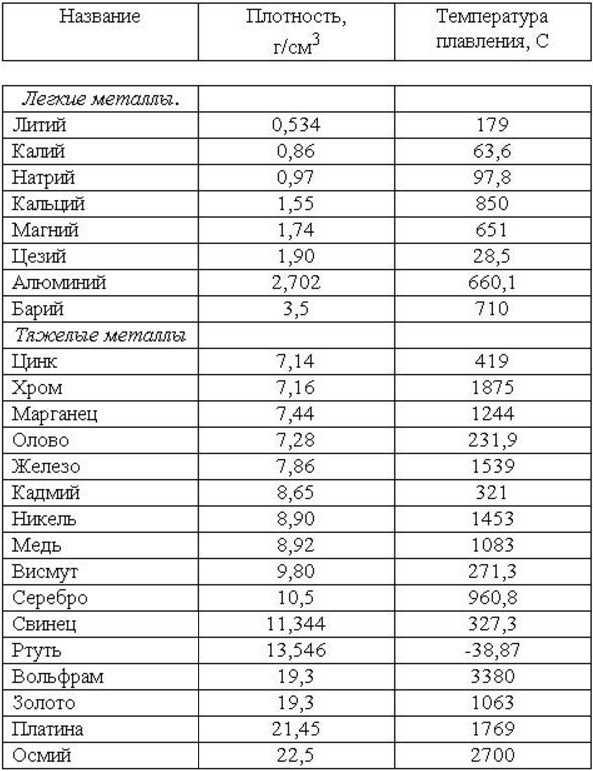

Температура плавления металлов

Металлы и неметаллы

Любой кусок металла, например, алюминия, содержит миллионы отдельных кристаллов, которые называются зернами. Каждое зерно имеет свою уникальную ориентацию атомной решетки, но все вместе зерна ориентированы внутри этого куска случайным образом. Такая структура называется поликристаллической.

Аморфные материалы, например, стекло, отличаются от кристаллических материалов, например, алюминия, по двум важным отличиям, которые связаны друг с другом:

  • отсутствие дальнего порядка молекулярной структуры
  • различия в характере плавления и термического расширения.

Различие молекулярной структуры можно видеть на рисунке 1. Слева показана плотно упакованная и упорядоченная кристаллическая структура. Аморфный материал показан справа: менее плотная структура со случайным расположением атомов.

Рисунок 1 – Структура кристаллических (а) и аморфных (б) материалов. Кристаллическая структура: упорядоченная, повторяющаяся и плотная, аморфная структура – более свободно упакованная с беспорядочным расположением атомов.

Плавление металлов

Это различие в структуре проявляется при плавлении металлов, в том числе, плавлении алюминия различной чистоты и его сплавов. Менее плотно упакованные атомы дают увеличение объема (снижение плотности) по сравнению с тем же металлом в твердом кристаллическом состоянии.

Марки металлических сплавов, включающие в себя алюминий

Также можно применять металлические сплавы, в которых имеется алюминий. К ним относятся марки АВ, АВМ, А0, АД1, АД1М, АЛ22, АЛ23, АМг22. Все эти сплавы активно используются для изготовления ложек.

Достаточно часто, на изделия из пищевого алюминия или его сплавов, должно быть впоследствии нанесено особое покрытие. Но это можно делать с маркой АМц, так как его химический состав полностью соответствует ГОСТу.

Пищевой алюминий давно и прочно вошел в наш ежедневный обиход. Нельзя найти кухню, в которой нет посуды, изготовленной из этого металла. Отзывы о нем лишь положительные, и, судя по всему, его популярность не думает падать.

Процесс плавления в домашних условиях

Относительно низкая температура плавления алюминия позволяет проводить эту операцию в домашних условия. Надо сразу отметить, что в качестве сырья в домашней мастерской использовать порошкообразную смесь слишком опасно. Поэтому в качестве сырья применяют или чушки, или нарезанную проволоку. Если к будущему изделию нет особых требований по качеству, то для плавления можно использовать все, что изготовленного из этого металла.

Плавка алюминия в самодельном горне

При этом не особо важно, будет сырье покрыто краской или нет. Когда происходит плавление алюминия, все посторонние вещества просто выгорят и будут удалены вместе со шлаком.

Для получения качественного результата плавки необходимо использовать материалы, которые называют флюсами. Они призваны решать задачу по связыванию и удалению из расплава посторонних примесей и загрязнений.

Как расплавить алюминий в домашних условиях

Содержание

  • 1 Характеристики
  • 2 Особенности технологического процесса
  • 3 Какой источник тепла использовать?
    • 3.1 Использование самодельной печи для плавки
    • 3.2 Применение кухонной плиты
  • 4 Использование тигеля и вспомогательного оборудования
  • 5 Как сделать форму для отливки
    • 5.1 Открытая методика
    • 5. 2 Закрытый способ
  • 6 Распространенные ошибки и как их избежать
  • 7 Меры безопасности

Алюминий весьма распространенный металл как в промышленности, так и бытовой сфере. Не редко при поломке какой-либо детали возникает потребность в выплавке замены.  Плавка алюминия в домашних условиях привлекательна тем, что возможна при сравнительно невысокой температуре. Чтобы провести операцию своими руками необходимо знать характеристики металла при воздействии температуры и физико-химические свойства.

Содержание

  1. Характеристики
  2. Особенности технологического процесса
  3. Какой источник тепла использовать?
  4. Использование самодельной печи для плавки
  5. Применение кухонной плиты
  6. Использование тигеля и вспомогательного оборудования
  7. Как сделать форму для отливки
  8. Открытая методика
  9. Закрытый способ
  10. Распространенные ошибки и как их избежать
  11. Меры безопасности

Характеристики

Температура плавления алюминия всегда зависима от того, насколько чист металл. В среднем она равна 660 градусам, при точке кипения в 2500 градусов.

Легкость и пластичность позволяют прекрасно обрабатывать различными технологическими операциями.

Металл при нормальной и повышенной температуре активно взаимодействует с кислородом из воздуха. При этом поверхность покрывается оксидной пленкой, которая служит защитой от дальнейших окислительных процессов. Это необходимо учесть, так как при плавлении состав и структура сплава заметно меняется.

Еще одной важной характеристикой является то, что резкое охлаждение может привести к возникновению внутренних напряжений и усадке полученного металла.

Особенности технологического процесса

По большому счету переплавка алюминия в домашних условиях должна моделировать промышленное литье. Подготовленное к плавке сырье необходимо очистить от загрязнений, посторонних примесей и возможных наполнителей. Крупные заготовки должны быть размельчены до необходимых размеров.

Технология отливки предполагает выполнение нескольких операций. При подготовке лом плавится удобным способом. После достижения текучести с поверхности расплава необходимо снять шлак. Финальной стадией является заполнение подготовленной формы расплавленным составом. Одноразовые формы разбиваются по остыванию.

На предварительном этапе необходимо определиться, что предстоит переплавлять и что должно получиться. Даже если алюминиевый сплав предполагается растопить в качестве эксперимента, нужно приготовить какую-либо форму. За счет этого можно оценить результат. Слиток покажет свой внешний вид, степень пористости и чистоты. Любой эксперимент способен пойти на пользу.

Какой источник тепла использовать?

Для того, чтобы в домашних условиях выплавлять алюминий можно применять:

  • Самодельную муфельную печь. Довольно действенный способ, позволяющий легко расплавлять алюминий.
  • Обычную самодельную печь. Температуры природного газа будет достаточно для плавки.
  • Газовую горелку/плиту или паяльную лампу. Вполне приемлемый способ при небольших объемах оплавки.
  • Газовый резак или ацетиленовый генератор, при их наличии, также способны обеспечить необходимую температуру.

Использование самодельной печи для плавки

Самым простым способом является укладка нескольких огнеупорных кирпичей в форме очага. Удобно в качестве каркаса использовать металлическую емкость. На боку следует сделать отверстие для присоединения трубки с подачей воздуха. Подойдет подходящая металлическая труба. К ней нужно подключить пылесос, фен или иной прибор, подающий воздух.

В очаг помещается древесный уголь, разводится огонь и подается воздух. Емкость, в которой будет расплавляться алюминий, помещается в печь. По бокам необходимо также обложить уголь. Оптимальным вариантом будет создание крышки, чтобы зря не терять тепло. Можно сделать только проход для дыма.

Применение кухонной плиты

Для штучного плавления не обязательно создавать свою печку. Достичь необходимой температуры можно даже на бытовом газу. При массе заготовок алюминия для плавки сама процедура не займет более 0,5 часа.

Емкость можно взять любую подходящую, например жестяную банку. В ней размещается измельченный и почищенный алюминий. Однако переплавить алюминий, просто поставив банку на огонь не получится, нужная температура не достигается. Для сохранения тепла придумана следующая схема.

Банку с ломом помещают внутрь еще одной, большего размера, на подпорках так, чтобы сохранялся зазор до 10 мм. В большей банке подготавливаются отверстия 30-40 мм для того, чтобы подходило пламя. При этом рассекатель на горелке снимать не надо.

Полученную конструкцию устанавливают над горелкой. Горящее пламя будет проходить во внутрь большей банки и прогревать емкость с металлом. В этом случае большая жестянка будет играть роль своеобразной оболочки, удерживающей тепло. Наверх помещается подходящая крышка, но оставляется зазор, чтобы выходили продукты горения. При нагреве интенсивность пламени нужно регулировать.

Использование тигеля и вспомогательного оборудования

Предыдущий способ хорош, но банка больше одного раза не способна выдержать и может прогореть. В этом случае есть риск разлития металла на горелку.

Чтобы несколько раз работать в печи рекомендуется подготовить особую емкость – тигель. Он выполняется из стали. Вполне можно пользоваться отрезком трубы, у которой заварено дно. Неплохое устройство получается если использовать обрезанный огнетушитель или небольшой кислородный баллон с овальным профилем. При этом стоит предусмотреть наличие бокового желоба для сливания расплавленного алюминия.

При этом может потребоваться вспомогательное оборудование, например, пассатижи. Идеальным случаем будет использование боковых зажимов и нижних фиксированных упоров – аналогов промышленных установок. Также потребуется длинная ложка, чтобы снимать шлак.

Как сделать форму для отливки

К числу основных задач при плавлении алюминия относится подготовка формы, в которой будет размещаться жидкий металл. Заливать расплав можно различными способами, но основными считаются открытая и закрытая форма отливки.

Открытая методика

Наиболее простой вариант – это перелив расплавленного алюминия в имеющуюся емкость, к примеру, жестяную банку. После того, как металл застынет, слиток изымается. Для облегчения изъятия по еще не остывшей до конца форме необходимо потихоньку простучать.

Если не нужна определенная четкая форма, то можно просто сливать жидкий сплав на негорючую поверхность.

Закрытый способ

Если предполагается получение более сложных форм или слитков, то в первую очередь должна изготавливаться форма, которая соответствует всем характеристикам детали. Для обеспечения большей точности она изготавливается из нескольких составных частей.

Используемые для форм материалы
Если предполагается открытый способ, то в основном применяется наиболее простой ингредиент, который всегда можно найти – кремнезем. Грунт необходимо укладывать, проводя послойную трамбовку. Между пластами закладывается макет формы, оставляющий после трамбования отпечаток. Данный макет впоследствии изымается и вместо нее заливается расплавленный металл.

В некоторых случаях для создания форм используется речной песок, в который добавляется жидкое стекло. Реже цементная смесь и тормозная жидкость.

Когда необходимо создать макет сложной конфигурацией, то зачастую используется гипс. Однако он в основном может использоваться один раз. Когда отливается алюминий в гипсовую форму, то макетом может служить заготовка из парафина или пенопласта.

При использовании парафина заготовка погружается в гипс. При этом необходимо оставить небольшое отверстие, в которое после застывания формы и повторного нагрева выливается воск.

Если предполагается использование пенопласта, то он заливается внутри гипсовой формы, в которой остается до застывания. Впоследствии жидкий металл заливается непосредственно на него. За счет температуры он расплавляется и испаряется, а освободившуюся полость занимает алюминий. В этом случае необходимо учесть то, что работу следует проводить в хорошо проветриваемом помещении или на открытом воздухе, так как испаряемые пары пенопласта вредны для здоровья.

Распространенные ошибки и как их избежать

  1. Гипсовая форма очень удобна для отливания необходимой конфигурации, но гипс чувствительно относится к влаге. Если форму сушить обычным способом, то она может оставаться в составе, что снижает качество отливания, так как способствует образованию пузырьков и выбоин. По этой причине сушку нужно проводить на протяжении нескольких суток.
  2. Температура расплавленного алюминия должна быть достаточной, чтобы он успел заполнить все пространство формы до того, как начнет застывать. Поэтому после плавления не стоит мешкать с переливом.
  3. Не желательно опускать отлитый в форму металл в воду, чтобы ускорить процесс застывания. Это приводит к нарушению структуры алюминия и трещинам.

Меры безопасности

Технология работы сопровождается применением открытого пламени, что приводит к определенным ограничениям. Перед началом работы стоит подготовить средства пожаротушения, проверить работоспособность и исправность газовой аппаратуры и вентиляции.

Операции с расплавленным алюминием являются опасными. Поэтому работу следует проводить с учетом техники безопасности. Обязательно нужно применять специальную одежду, защиту для глаз и органов дыхания.

Приведенные видео покажут необходимые инструкции и помогут разобрать пошаговые алгоритмы действий и операций с расплавленным металлом.

Температура – плавление – алюминий

Cтраница 3

Нами исследованы электролиты на основе фторидов и хлоридов алюминия в интервале температур выше и ниже температуры плавления алюминия. Рабочая температура электролиза была выбрана с превышением температуры плавления эвтектической смеси на 40 – 50 С.  [31]

Наилучшей технологической свариваемостью обладают полуфабрикаты, изготовленные из брикетов, подвергнутых отжигу при температурах выше температуры плавления алюминия.  [32]

С, благодаря чему рабочая температура таких проводов определяется уже не нагревостойкостью изоляции, а

температурой плавления алюминия. Пониженная гибкость и значительная гигроскопичность оксидной изоляции алюминиевых проводов сильно ограничивают область их применения. Наименьший диаметр изгиба алюминиевых оксидированных проводов, не вызывающий появления трещин, равен 10 – 20-кратному диаметру провода. Применяемая с целью уменьшения гигроскопичности оксидной изоляции пропитка ее материалами, дающими нагревостойкие пленки ( кремнийорганиче-скиелаки, суспензия политетрафторэтилена), снижая гигроскопичность, снижают и нагревостойкость изоляции.  [33]

Ступенчатый режим высокотемпературного отжига холоднопрессован-ны. брикетов САП.  [34]

В связи с этим при сварке САП, изготовленного из брикетов, подвергнутых отжигу при температуре выше температуры плавления алюминия, образование надрывов и рваных пор исключается и возможно лишь образование пор сферической формы ( см. рис. 2, в), не оказывающих существенного влияния на прочность материала.  [35]

Алюминий при высоких температурах покрывается очень тонкой, обладающей хорошими защитными свойствами пленкой, устойчивой даже при температуре плавления алюминия. Однако сильное понижение механических свойств алюминия и его сплавов с повышением температуры не позволяют применять эти материалы при высоких температурах.  [36]

В качестве припоя применяют алюминий с присадкой кремния ( например, 7 5 % Si) для снижения температуры плавления алюминия.  [37]

Суммарная пористость соединений из САП при аргоно-дуговой сварке в зависимости от температуры отжига брикетов.| Количество водорода, выделяющегося при вакуумной экстракции САП, в зависимости от температуры отжига брикетов.  [38]

При дальнейшем повышении температуры отжига брикетов вплоть до температуры 660 С содержание газов в материале изменяется менее резко и выше температуры плавления алюминия остается постоянны. .. Это позволяет предположить, что в процессе отжига брикетов при температуре плавления алюминия происходит практически полное разложение кристал – лизационной влаги гидро – § окиси алюминия. САП, из – § готовленном из брикетов, прошедших отжиг при температуре ниже 660 С, присутствует в растворенном состоянии в алюминиевой матрице, в замкнутых не-сплошностях и находится в связанном состоянии в остатках гидроокиси алюминия.  [39]

Быстрорежущая сталь дает возможность обрабатывать с практически неограниченной скоростью резания алюминий, так как предел прочности и твердость быстрорежущей стали при температуре плавления алюминия больше, чем твердость алюминия в зоне стружкооб-разования, однако будет ограничена в скорости обработка меди, никеля, стали.  [40]

Ввиду того что основная трудность сварки алюминия и его сплавов заключается в образовании на его поверхности тугоплавкой оксидной пленки А12Оз ( температура ее плавления 2050 С, а температура плавления алюминия 658 С), необходимо удалить эту пленку в процессе сварки. Это удается сделать, применяя хлористые соли и фтористые соединения, в результате расплавления которых в шла ке частично растворяется оксид алюминия и удаляется вместе со шлаком. Кроме того, соединяясь с хлоридами, оксид алюминия образует легкоплавкое хлористое соединение алюминия А1С13, которое кипит при температуре 183 С и легко удаляется с поверхности металла. Сварка покрытыми электродами возможна только в нижнем положении короткой дугой постоянным током обратной полярности.  [41]

При сравнении кривых относительной прочности ( см. рис. 1) и суммарного объема пустот ( рис. 3) сварных соединений можно заметить, что ход кривых, особенно в районе температуры плавления алюминия, значительно отличается. В частности, на кривой суммарного объема пустот отсутствует скачок при температуре 660 С. Это обстоятельство свидетельствует о том, что свойства сварных соединений, получаемых при сварке САП, зависят не только от суммарного объема образующихся пустот, но и от ряда других факторов.  [42]

Министерство внутренних дел США), предназначен для выделения алюминия из отходов производства, например шлаков, а также консервных банок и другой упаковки, без использования флюсов путем нагревания выше температуры плавления алюминия, но ниже 800 С в атмосфере, инертной к расплавленному алюминию. После полного расплавления алюминия нагреваемые материалы аккуратно перемешиваются для агломерации расплавленного алюминия и осаждения его на дне сосуда. После этого алюминий удаляется, в печи остается инертный остаток. В качестве инертного газа обычно используют аргон.  [43]

Следует отметить, что внутреннюю поверхность кокилей, отлитых из алюминия, покрывают оксидной анодированной жаропрочной пленкой, обеспечивающей отливку в этих кокилях деталей из металлов с температурой плавления, значительно превышающей температуру плавления алюминия, из которого изготовлен сам кокиль.  [44]

Поставленная цель достигается тем, что в способе получения алюминиевых сплавов в индукционном агрегате с продольными и поперечными каналами, включающем введение в расплав сплава легирующих добавок, содержащих компоненты с температурой выше температуры плавления алюминия, загрузку и расплавление шихты и перелив сплава в миксер, согласно изобретению, легирующие компоненты с температурой плавления выше температуры плавления алюминия дополнительно вводят в устья продольных каналов печи и миксера и создают электромагнитное поле, вращающее легирующие добавки и удерживающее их в продольных каналах печи и миксера в процессе обработки сплава. Легирующие добавки вводят в устья каналов печи одновременно с введением легирующих добавок в ванну печи, а в устья каналов миксера – перед переливом в него жидкого металла из печи.  [45]

Страницы:      1    2    3    4

Температура плавлення алюмінію і міді. Температура плавлення бронзи, міді, латуні

Якщо вас хоч раз хвилювало питання про температуру плавлення бронзи, то дана стаття саме для вас. Деякі історичні дані дають право вважати, що первісні люди мали в побуті мідь, але вона була в самородках, які іноді могли бути значних розмірів.

Що таке мідь?

Назва «мідь» (на латині «Cuprum») походить від назви острова Кіпр, на якому і добували цей метал стародавні греки. З огляду на те, що мідь має не надто високу температуру плавлення, мідну руду або самі самородки в давнину плавили на вогнищі. А мідь використовували в збройовій справі, а також для виготовлення різних предметів побуту. За наявністю і поширенню в земній товщі мідь знаходиться на 23 місці щодо інших елементів, однак люди почали застосовувати її ще в стародавні часи. Як правило, в природі мідь зустрічається в сполуках сульфідних руд, найпопулярнішими з яких вважаються мідний колчедан і мідний блиск.

Способи отримання міді

Технології для отримання міді існують різні. Але кожна окрема технологія має не один етап. Мідь отримують з руди. Як сказано вище, температура плавлення міді давала можливість навіть древнім людям справлятися з її обробкою. Саме примітне те, що вже в давнину люди зуміли виробити спосіб отримання і подальшого застосування як чистої міді, так і сплавів.

Процес плавлення – це зміна стану металу від твердого до рідкого. Саме для цього і використовували багаття, а завдяки низькій температурі плавлення можна було виконати цю процедуру без особливих складнощів. Для отримання сплавів в розплавлену мідь додавали олово. Його можна було отримати, відновивши зі спеціальної оловосодержащих руди (каситерит). Такий сплав отримав назву бронза, яка набагато міцніше міді. Бронзу також використовували в давнину для виготовлення зброї.

А також можна було добути з мідної руди за допомогою плавлення чистіший метал. Всі знають, що кожен метал має свою температуру плавлення, яка в свою чергу залежить від того, яка кількість домішок присутній в руді. Наприклад, мідь, у якій температура плавлення дорівнює 1083 ° С, при змішуванні з оловом утворює новий матеріал – бронзу. А температура плавлення бронзи становить 930-1140 ° С, а різна температура тому, що залежить від того, скільки в ній міститься олова. Ну а якщо вам цікаво дізнатися докладніше, наприклад, який має бронза колір або який має бронза склад, то цю інформацію також можна знайти в інтернеті.

латунь

Наприклад, латунь – це сплав цинку і міді з температурою плавлення 900-1050 ° С. Коли метал нагрівається і плавиться, то кристалічні решітки починають руйнуватися. При процесі плавлення температура металу поступово підвищується, а далі з певної позначки стає постійною, однак нагрів залишається таким же. Ось в момент, коли температура зупиняється на певному значенні, починається процес плавлення. І в момент плавлення металу температура залишається на одному і тому ж значенні, але коли метал повністю розплавлений, температура знову буде збільшуватися.

Такий процес відбувається відносно будь-якого металу. Ну а в процесі охолодження йде зворотний процес, а саме: спершу температура падає до того моменту, поки метал не почне тверднути, а вже далі залишається постійною. Коли метал повністю затвердіє, температура знову починає знижуватися. Так поводяться всі метали, зображуючи цей процес графічно, він матиме вигляд діаграми з фазами, на якій чітко буде видно стан речовини на виразно температурної позначки.

Багато вчених користуються такими фазовими діаграмами в якості головного інструмента для дослідження процесів, що відбуваються з металами при плавленні. Наприклад, якщо вже розплавлений метал продовжувати нагрівати, то при досягненні певної температури маса почне кипіти. Наприклад, мідь кипить при температурі 2560 ° С. Щодо металів такий процес також назвали кипінням, оскільки за аналогією киплячій рідини на його поверхні з’являються бульбашки газу.

Відео: Плавка міді в графітовому тиглі

Температура плавлення латуні, бронзи і міді приблизно однакова. У всякому разі значення цієї характеристики для всіх трьох даних кольорових металів знаходяться в одному вузькому діапазоні температур. Це обумовлено тим, що бронза і латунь є сплавами міді, властивості якої в значній мірі впливають на їх фізичні характеристики.

1

Для твердих кристалічних матеріалів, до яких відносяться і метали, що складаються з чистого (без домішок) речовини, температурою плавлення є такий показник їх нагрівання, при якому вони переходять в інший стан – рідке. Причому при цій же температурі чисті речовини (метали) і застигають. Тобто для них такий показник нагріву є температурою одночасно і плавлення, і кристалізації. А самі метали, нагріті до температури їх плавлення, можуть перебувати не тільки в рідкому, але і твердому стані. Це залежить від того, продовжити підводити до них додаткове тепло або дати почати остигати.

Температура плавлення

Взагалі, після досягнення температури плавлення чисте речовина спочатку все ще залишається твердим. Якщо продовжити нагрівання, то воно стане рідким. Але температура речовини не підвищуватиметься (змінюватися) до тих пір, поки воно все повністю не розплавиться в даній системі (виробі, тілі). А коли розплавлене речовина охолоджується до температури кристалізації (плавлення), то воно спочатку все ще залишається рідким. І тільки якщо почати додаткове відведення від нього тепла, тоді воно стане переходити в кристалічну твердий стан (застигати). Але температура речовини, знову ж, не буде змінюватися (знижуватися), поки воно повністю не затвердіє.

2

У сумішей речовин (в тому числі і у різних сплавів металів) немає температури плавлення / кристалізації. Вони здійснюють перехід з одного стану в інший (з твердого в рідкий і назад) в деякому певному інтервалі ступеня свого нагріву, граничні значення діапазону якого мають відповідну назву. Температуру, при якій суміші речовин і сплави металів починають переходити в рідку фазу (Або повністю тверднуть), називають “точкою солідусу”. Ступінь нагріву, при якому відбувається повне розплавлення (або починається кристалізація при охолодженні), називають “точкою ліквідусу”. Але в побуті частіше говорять: температура солідусу і ліквідусу.

Точно заміряти ці температури як для сумішей речовин, так і для сплавів металів неможливо. Їх визначають за спеціальними розрахунковими методиками, в яких враховується точне процентне співвідношення в суміші кожного елемента і ряд інших параметрів.

Тобто щодо розглянутих металів можна зробити наступні висновки. Температура плавлення є. Причому, тільки у чистій. У всіх інших металів (латуні, бронзи і різних марок міді) її немає, а є температури солидус і ликвидус. Для латуні і бронзи це так, тому що вони є сплавами міді, в яких в залежності від марки додані різні легуючі добавки (інші метали або інші речовини) і ще є якісь домішки. А вироблені металургійною промисловістю для різних потреб мають такі характеристики плавлення, так як вони теж виробляються легованими і з домішками. Чисту мідь виготовляти недоцільно, і вона поступається за своїми характеристиками, необхідним для народного та промислового її використання, властивостям випускаються з неї марок.


Температура плавлення металів

Очевидно, що величина температури ликвидус розглянутих металів буде залежати від їх хімічного складу. В першу чергу від процентного вмісту міді, так як її в них завжди більше 50%. І, відповідно, точка ликвидус марок цих металів буде тим ближче до температури плавлення самої міді, ніж її більше в сплаві. А легирующие метали або інші речовини та домішки, в залежності від свого процентного вмісту і температури плавлення, будуть вносити відповідні поступки в бік зниження або підвищення точки ликвидус у марок міді, бронзи і латуні. Знижувати, якщо своя температура плавлення нижче, ніж у міді, і підвищувати, коли вище.

Так, ознайомившись, можна самому здогадатися, в який бік буде відрізнятися у них точка ликвидус від температури плавлення чистої міді. Сам підкаже його вплив на цю та інші характеристики даного сплаву. А можна буде судити про відхилення її точки ликвидус від температури плавлення міді. З марками міді те ж саме, але вплив легуючих добавок і домішок на їх точку ликвидус буде розглянуто окремо нижче.

3

Температура плавлення чистої міді – 1084,5 ° C. А що випускаються марки міді містять мізерно мале по відношенню до самого цього металу кількість інших речовин. Таке, що навіть легуючі елементи, як, наприклад, срібло і нікель, нарівні з іншими “випадковими” речовинами, відносять в складі марок міді до домішкам. Самого цього металу – від 99,93 до 99,99%. І тому точки солидус і ликвидус випускаються марок міді дуже близькі до температури плавлення самого цього металу. Температури повного розплавлення в залежності від марки: міді – 1083-1084 ° C, латуні – 880-1050 ° C, а бронзи – 900-1140 ° C.


Вироби з міді

Температурні головним чином залежать від вмісту міді і набагато менш тугоплавкого цинку, що є в латунних сплавах основним легуючим елементом. А щодо бронзи слід зазначити, що її так звані олов’яні марки, з легуванням оловом, повністю плавляться при температурі 900-950 ° C, а не містять цей метал, безолов’яні – при 950-1140 ° C.

4

Прям зовсім вже в домашніх умовах плавити ці метали, та ще потім і відливати з них якісь заготовки, а тим більше вироби, не вийде. Треба буде спочатку попередньо відповідним чином підготувати відповідне приміщення, обзавестися необхідним обладнанням і інструментом або змайструвати самому щось з необхідного для плавки і лиття оснащення. І, зрозуміло, бажано точніше з’ясувати характеристики сплаву, з яким передбачається працювати. А саме, його склад і температуру ликвидус.


Плавлення в домашніх умовах

А які саме необхідно створити умови для роботи, підготувати обладнання, оснащення та інструменти, а також технологія плавки і лиття перелічені та описані в одній з публікацій сайту. Це стаття:. Так як у цього сплаву і у марок міді з латунню точки ликвидус близькі за своїми значеннями, а інші властивості, що впливають на процеси плавки і лиття, щодо порівнянні, то і вся технологія в кустарних умов для цих металів ідентична. Тобто для міді та латуні можна скористатися інструкціями-рекомендаціями по плавці бронзи з цієї статті.

Завдяки тому, що температура плавлення міді досить невисока, цей метал став одним з перших, які стародавні люди почали використовувати для виготовлення різних інструментів, посуду, прикрас і зброї. Самородки міді або мідну руду можна було розплавити на багатті, що, власне, і робили наші далекі предки.

Незважаючи на активне застосування людством з давніх часів, мідь не є найпоширенішим природним металом. В цьому відношенні вона значно поступається іншим елементам і займає в їхньому ряду тільки 23-е місце.

Як плавили мідь наші предки

Завдяки невисокій температурі, що становить 1 083 градуси Цельсія, наші далекі предки не тільки успішно отримували з руди чистий метал, а й виготовляли різні сплави на його основі. Щоб отримати такі сплави, мідь нагрівали і доводили до рідкого розплавленого стану. Потім в такий розплав просто додавали олово або виконували його відновлення на поверхні розплавленої міді, для чого використовувалася оловосодержащих руда (каситерит). За такою технологією отримували бронзу – сплав, що володіє високою міцністю, який використовували для виготовлення зброї.

Які процеси відбуваються при плавленні міді

Що характерно, температури плавлення міді і сплавів, отриманих на її основі, відрізняються. При, що має меншу температуру плавлення, отримують бронзу з температурою плавлення 930-1140 градусів Цельсія. А сплав міді з цинком (латунь) плавиться при 900-10500 Цельсія.

У всіх металах в процесі плавлення відбуваються однакові процеси. При отриманні достатньої кількості теплоти при нагріванні кристалічна решітка металу починає руйнуватися. У той момент, коли він переходить в розплавлений стан, його температура не підвищується, хоча процес передачі йому теплоти за допомогою нагрівання не припиняється. Температура металу починає знову підвищуватися тільки тоді, коли він весь перейде в розплавлений стан.


При охолодженні відбувається протилежний процес: спочатку температура різко знижується, потім на деякий час зупиняється на постійній позначці. Після того, як весь метал перейде в тверду фазу, температура знову починає знижуватися до повного його охолодження.

Як плавлення, так і зворотна кристалізація міді, пов’язані з параметром питомої теплоти. Даний параметр характеризує питома кількість теплоти, яка потрібна для того, щоб перевести метал з твердого стану в рідке. При кристалізації металу такий параметр характеризує кількість теплоти, яке він віддає при охолодженні.

Більш детально дізнатися про плавленні міді допомагає фазову діаграму, що показує залежність стану металу від температури. Такі діаграми, які можна скласти для будь-яких металів, допомагають вивчати їх властивості, визначати температури, при яких вони кардинально змінюють свої властивості і поточний стан.

Крім температури плавлення, у міді є і температура кипіння, при якій розплавлений метал починає виділяти бульбашки, наповнені газом. Насправді ніякого кипіння міді не відбувається, просто цей процес зовні дуже його нагадує. Довести до такого стану її можна, якщо нагріти до температури 2560 градусів.

Як зрозуміло з усього вищесказаного, саме невисоку температуру плавлення міді можна назвати однією з основних причин того, що сьогодні ми можемо використовувати цей метал, що володіє багатьма унікальними характеристиками.

мідні заготовки

Сьогодні мідь є одним з найбільш затребуваних металів. Високий попит пояснюється відмінними характеристиками, притаманними цьому металу. Мідь проводить електрострум краще будь-яких інших металів, крім срібла, завдяки цьому її використовують у виробництві кабелів і електропроводів. Температура плавлення міді невисока, метал пластичний і легко піддається обробці, завдяки цій якості стало можливим її застосування в будівництві в якості водопровідних тр. Цей метал має високий опір до зовнішніх дратівливим факторам, тому довговічний і може бути використаний кілька разів, після переплавки. Це якість міді високо цінують екологи, оскільки при повторній обробці металу витрачається значно меншу кількість енергії, ніж при видобутку та обробки руди, до того ж зберігаються земні надра. Видобуток мідної руди не проходить безслідно, на місці відпрацьованих рудників з’являються токсичні озера, найбільш відоме у всьому світі таке озеро – Берклі-Піт в штаті Монтана в США.

Необхідна температура для плавлення міді


Мідь не є легкоплавким металом

Люди знайшли застосування міді ще в древні часи, тоді її добували в вигляді самородків. З огляду на низьку температуру, необхідної для здійснення процесу плавлення її стали широко застосовувати для виготовлення знарядь праці і полювання, самородки можна плавити на багатті. У наші дні технологія отримання металу мало чим відрізняється від придуманої в стародавні часи, удосконалюються лише печі, збільшена швидкість випалу і обсяги обробки. Тут виникає слушне запитання – яка температура плавлення міді? Відповідь на нього можна знайти в будь-якому підручнику з фізики і хімії – мідь починає плавитися при температурі нагріву до 1083 о С.


Кипіння міді зменшує її міцність

В процесі термічного впливу на метал відбувається руйнування його кристалічної решітки, Це досягається при певній температурі, яка протягом деякого часу залишається постійною. У цей момент і відбувається плавка металу. Коли процес руйнування кристалів повністю завершено, температура металу знову починає підніматися, і він переходить в рідку форму і починає кипіти. Температура плавлення міді значно нижче, ніж та, при якій метал кипить. Процес кипіння починається з появою пухирців, за аналогією з водою. На цьому етапі будь-який метал, в тому числі і мідь, починає втрачати свої характеристики, в основному це відбивається на міцності і пружності. Температура кипіння міді становить 2560 про С. Під час охолодження металу відбувається схожа картина, як і при нагріванні – спочатку температура опускається до певного градуса, в цей момент відбувається затвердіння, яке триває деякий час, потім триває охолодження до звичайного стану.

Як змінюється метал під термічним впливом

Будь-нагрів міді тягне за собою зміну її характеристик, найбільш значущою є величина її питомого опору. Мідь є провідником електричного струму, при цьому метал чинить опір руху носіїв заряду. Відношення площі перерізу провідника до чиниться руху і називається питомим опором.


Так ось, ця величина для чистої міді становить 0,0172 ОМ мм 2 / м при 20 о С. Цей показник може змінитися після термічної обробки, А також внаслідок додавання до складу різних домішок і добавок. Тут спостерігається зворотна залежність опору міді від температури – чим вище була температура обробки металу, тим нижче буде її опір електричного струму. Для забезпечення найкращих електролітичних характеристик мідного дроту, її обробляють при 500 о С.

Під час термічної обробки можна не тільки надавати металу потрібну форму і розмір, але і створювати різні сплави. Найпоширенішими мідними сплавами є бронза і латунь. Бронза виходить шляхом змішування міді з оловом, а латунь – з цинком. Додавання алюмінію і сталі збільшує міцність матеріалу, а додавання нікелю підвищує антикорозійні властивості. Але варто зауважити, що будь-яка домішка знижує головна властивість – електропровідність, тому для виготовлення жив електрокабеля використовують чистий склад металу.

відпал міді

Під відпалом міді слід розуміти процес її нагрівання з метою подальшої обробки та надання необхідних форм виробу. В ході відпалу метал стає більш пластичним і м’яким, піддається різним трансформаціям. При відпалі міді температура досягає 550 ° С, вона набуває темно-червоний відтінок. Після нагріву бажано швидко виробляти ковку і відправляти виріб на охолодження.


Якщо піддавати матеріал повільного, природному охолодженню, то можливе утворення наклепу, тому частіше застосовують миттєве охолодження шляхом приміщення заготовки в холодну воду. Якщо перевищити допустиму величину нагріву, метал може стати більш крихким і ламким.

Під час відпалу здійснюється процес рекристалізації міді, в ході якого утворюються нові зерна або кристали металу, які не перекручені гратами і відокремлені від колишніх зерен кутовими кордонами. Нові зерна за розміром можуть сильно відрізнятися від попередників, при їх утворенні вивільняється велика кількість енергії, збільшується щільність і з’являється наклеп. Рекристалізація здійснюється тільки після деформації вироби, і тільки після досягнення її певного рівня. Для міді критичний рівень деформації становить 5%, якщо він не досягнуть процес формування нових зерен не почнеться. Температура рекристалізації міді становить 270 про С. Слід зазначити, що при цій температурі процес росту кристалів тільки починається, але він досить повільний, тому для досягнення необхідного результату мідь необхідно нагріти до 500 ° С, тоді часу для охолодження вистачить для завершення процесу рекристалізації.

Відео: Плавлення міді в мікрохвильовці

Температура плавления металлов и сплавов | Ящик для инструментов

Что такое температура плавления?

Температура плавления вещества – это температура, при которой оно переходит из твердого состояния в жидкое при атмосферном давлении; при температуре плавления твердая и жидкая фазы находятся в равновесии. Температура плавления вещества зависит от давления и обычно указывается при стандартном давлении в справочных материалах. Точка плавления также называется точкой разжижения, солидусом или ликвидусом.

Температура плавления обычных материалов

Температура плавления стали: 1425-1540 °C / 2600-2800 °F Температура плавления золота: 1064 °C / 1947,5 °F. Температура плавления меди: 1084 °C / 1983 °F Температура плавления железа: 1538 °C / 2800 °F Температура плавления свинца: 327,5 °C / 621 °F. Температура плавления серебра: 961 °C / 1761 °F.

Загрузить справочный лист:
PDFExcel

Точки плавления металлов и чистых элементов

Атомный # Element Melting Point (°C) Melting Point (°F)
89 Actinium 1050 °C 1922 °F
13 Aluminum 660.32 ° C 1220.58 °F
95 Americium 1176 °C 2149 °F
51 Antimony 630. 63 °C 1167.13 °F
18 Argon -189.35 °C -308.83 °F
33 Arsenic 817 °C 1503 °F
85 Astatine 302 °C 576 ° F
56 Barium 727 °C 1341 °F
97 Berkelium 986 °C 1807 °F
4 Beryllium 1278 °C 2349 °F
83 Bismuth 271.5 °C 520.7 °F
5 Boron 2076 °C 3769 °F
35 Bromine -7.2°C 19°F
48 Cadmium 321.07°C 609.93°F
20 Calcium 842 °C 1548 °F
98 Californium 900°C 1652°F
6 Carbon (graphite) >3527 °C >6381 °F
58 Cerium 795° C 1463°F
55 Cesium 28. 44°C 83.19°F
17 Chlorine -101.5 °C -150.7 °F
24 Хром 1907 °C 3465 °F
27 Cobalt 1495 °C 2723 °F
29 Copper 1084.62 °C 1984.32 °F
96 Curium 1340°C 2444°F
66 Dysprosium 1407°C 2565°F
99 Einsteinium 860°C 1580°F
68 Erbium 1529°C 2784°F
63 Europium 826°C 1519°F
100 Fermium 1527°C 2781 ° F
Флуорин -219,62 ° C -363.32 ° F
87 FRAND
.
64 Gadolinium 1312°C 2394°F
31 Gallium 29.7646 °C 85.5763 °F
32 Germanium 938.25°C 1720.85° F
79 Gold 1064.18°C 1947.52°F
72 Hafnium 2233°C 4051°F
2 Helium (@ 2.5 MPa) -272.20 °C -457.96 °F
67 Holmium 1461°C 2662°F
1 Hydrogen -259.14 °C -434.45 °F
49 Indium 156.5985°C 313.8773°F
53 Iodine 113.7°C 236.66°F
77 Iridium 2466°C 4471°F
26 Iron 1538 °C 2800 °F
36 Krypton -157. 36°C -251.25°F
57 Lanthanum 920°C 1688°F
82 Lead 327.46°C 621.43°F
3 Lithium 180.54 °C 356.97 °F
71 Lutetium 1652°C 3006°F
12 Magnesium 650 °C 1202 °F
25 Manganese 1246 °C 2275 ° F
101 Mendelevium 827°C 1521°F
80 Mercury -38.83°C -37.89°F
42 Molybdenum 2623°C 4753°F
60 Neodymium 1024°C 1875°F
10 Neon -248.59 °C -415. 46 °F
93 Neptunium 637°C 1179°F
28 Nickel 1453 °C 2651 °F
41 Niobium 2477°C 4491 °F
7 Nitrogen -210.00 °C -346.00 °F
76 Osmium 3033°C 5491°F
8 Oxygen -218.79 °C -361.82 °F
46 Palladium 1554.9°C 2830.82°F
15 Phosphorus (white) 44.2 °C 111.6 °F
78 Platinum 1768.3°C 3214.9°F
94 Plutonium 639.4°C 1182.9°F
84 Polonium 254°C 489 °F
19 Potassium 63. 38 °C 146.08 °F
59 Praseodymium 935°C 1715°F
61 Promethium 1042°C 1908°F
91 Protactinium 1568°C 2854°F
88 Radium 700°C 1292°F
86 Radon −71.15 °C −96 °F
75 Rhenium 3186°C 5767°F
45 Rhodium 1964°C 3567 °F
37 Rubidium 39.31°C 102.76°F
44 Ruthenium 2334°C 4233°F
62 Samarium 1072°C 1962°F
21 Scandium 1541 °C 2806 °F
34 Selenium 221°C 430°F
14 Silicon 1414 °C 2577 °F
47 Silver 961. 78°C 1763.2°F
11 Sodium 97.72 °C 207.9 °F
38 Strontium 777°C 1431°F
16 Sulfur 115.21 °C 239.38 °F
73 Tantalum 3017°C 5463°F
43 Technetium 2157°C 3915°F
52 Tellurium 449.51°C 841.12°F
65 Terbium 1356°C 2473°F
81 Thallium 304°C 579°F
90 Thorium 1842°C 3348°F
69 Thulium 1545°C 2813°F
50 Tin 231.93°C 449.47°F
22 Titanium 1668 °C 3034 °F
74 Tungsten 3422°C 6192°F
92 Uranium 1132. 3 °C 2070 °F
23 Vanadium 1910 °C 3470 °F
54 Xenon (@ 101.325 kPa) −111.7°C −169.1°F
70 Ytterbium 824°C 1515°F
39 Yttrium 1526°C 2779°F
30 Zinc 419.53 °C 787.15 °F
40 Zirconium 1855°C 3371°F

Температура плавления сплавов

111111181877 ° C ° C ° C °
Name Melting Point (°C) Melting Point (°F)
Aluminum-Cadmium Alloy 1377 °C 2511 °F
Aluminum-Calcium Alloy 545 ° C 1013 ° F
Алюминиевый сплав 655 ° C 1211 ° F
ALUMINUM-COPPER ALLOOY
ALUMINUM-COPPER ALLOOY
ALUMINUM-COPPER ALLOOY
ALUMINUM-COPPER
ALUMINUM-COPPER
ALUMINUM. 0031 1018 °F
Aluminum-Germanium Alloy 427 °C 801 °F
Aluminum-Gold Alloy 569 °C 1056 °F
Aluminum-Indium Alloy 637 ° C 1179 ° F
Алюминиевого сплава 953 ° C 2107 ° F
ALUMINUM-MAGNUM ALLOY
ALUMINUM-MAGNIM ALLOY
ALUMINUM-MAGNOUM
ALUMINUM-MAGNUM
aluminum-магния
aluminum-magneum
aluminum-магния Никелевый сплав 1385 ° C 2525 ° F
Алюминиевой платиновой сплав 1260 ° C 2300 ° F
ALUMINMAM-LACK-CANDIM-ALLYOY
ALUMINMINCIM-CANDIM ALLYAY
ALUMINMIM-CANDIM ALLOY
ALUMINMIM-CANDIM. Aluminum-Silicon Alloy 577 °C 1071 °F
Aluminum-Zinc Alloy 382 °C 720 °F
Amalgam 178-278 °C 352. 4-532.4 ° Ф
Arsenic-Antimony Alloy 605 °C 1121 °F
Arsenic-Cobalt Alloy 916 °C 1681 °F
Arsenic-Copper Alloy 685 °C 1265 °F
Arsenic-Indium Alloy 942 °C 1728 °F
Arsenic-Iron Alloy 1103 °C 2017 °F
Arsenic-Manganese Alloy 870 ° С 1598 °F
Arsenic-Nickel Alloy 967 °C 1770 °F
Arsenic-Tin Alloy 579 °C 1074 °F
Arsenic-Zinc Alloy 1015 °C 1859 °F
Babbitt Metal 433-466 °C 811.4-870.8 °F
Beryllium-Copper Alloy 865 – 955 °C 1587 – 1750 ° Ф
Латунь 930 ° C 1710 ° F
Латунь, Admiralty 900 – 940 ° C 1650 – 1720 ° F
, Brass 1650 – 1720 ° F
. – 1880 °F
Brass, Yellow 905 – 932 °C 1660 – 1710 °F
Bronze, Aluminum 1027 – 1038 °C 1881 – 1900 °F
Бронза, марганец 865 – 890 ° C 1590-1630 ° F
Медный сплав 1060-1240 ° C 1940-2264 ° F
Fields
.
Gold-Antimony Alloy 360 °C 680 °F
Gold-Bismuth Alloy 241 °C 466 °F
Gold-Cadmium Alloy 500 °C 932 °F
Золото-цериевый сплав 520 ° C 968 ° F
Gold-Germanium Alloy 356 ° C 673 ° F
Gold-Lanthanum Alloy
Gold-Lanthanum Alloy
Gold-Lanthanum Alloy
. Gold-Lead Alloy 215 °C 419 °F
Gold-Magnesium Alloy 575 °C 1067 °F
Gold-Manganese Alloy 960 °C 1760 °F
Золото-кремниевый сплав 363 ° C 685 ° F
Gold-Sodium Alloy 876 ° C 1609 ° F
Gold-Tellurium Allooy
Gold-Tellurium Allooy
Gold-Tellurium
.
Allooy
. Gold-Thallium Alloy 131 °C 268 °F
Gold-Tin Alloy 278 °C 532 °F
Hastelloy C-276 1323-1371 °C 2415 -2500 °F
Инколой 1390 – 1425 ° C 2540 – 2600 ° F
Inconel 1390 – 1425 ° C 2540 – 2600 ° F
2540 – 2600 ° F
2540 – 2600 ° F
.
Iron, Cast 1204 °C 2200 °F
Iron, Cast (Gray) 1175 – 1290 °C 2150 – 2360 °F
Iron, Ductile 1,150 – 1200 °C 2100–2190 °F
железо, кова 1482 ° C 2700 ° F
Железный Антимон 1562 °F
Iron-Molybdenum Alloy 1452 °C 2646 °F
Iron-Niobium Alloy 1370 °C 2498 °F
Iron-Silicon Alloy 1202 °С 2196 °F
Iron-Tin Alloy 1127 °C 2061 °F
Iron-Yttrium Alloy 900 °C 1652 °F
Iron-Zirconium Alloy 1327 ° C 2421 ° F
Kovar 1449 ° C 2640 ° F
Alloy-Antimony Alloy187
. 290 ° C 554 ° F
СЛАГИ ПЕРЕЗОДА 1042 ° C 1908 ° F
IND-Telluriu Tin Alloy 187 °C 369 °F
Lead-Titanium Alloy 725 °C 1337 °F
Magnesium AZ31B ~650 °C ~1200 °F
Сплав магния и сурьмы 961 °C 1761.8 °F
Magnesium-Nickel Alloy 507 °C 945 °F
Magnesium-Praseodymium Alloy 585 °C 1085 °F
Magnesium-Silicon Alloy 950 °C 1742 °F
Magnesium-Strontium Alloy 426 °C 799 °F
Magnesium-Zinc Alloy 342 °C 648 °F
Molybdenum-Nickel Alloy 1317 °C 2403 °F
Molybdenum-Niobium Alloy 2297 °C 4167 °F
Molybdenum-Osmium Alloy 2377 °C 4311 °F
Molybdenum-Rhenium Alloy 2507 °C 4545 °F
Molybdenum-Ruthenium Alloy 1927 °C 3501 °F
Molybdenum-Silicon Alloy 2077 ° C 3771 ° F
MONEL 1300 – 1350 ° C 2370 – 2460 ° F
NICKEL -ANTIMMON Nickel-Tin Alloy 1130 °C 2066 °F
Nickel-Titanium Alloy 1117 °C 2043 °F
Nickel-Tungsten Alloy 1500 °C 2732 ° Ф
Nickel-Vanadium Alloy 1200 °C 2192 °F
Nickel-Zinc Alloy 875 °C 1607 °F
Nitinol 1300 °C 2370 °F
Pewter 240 ° C 464 ° F
Metal’s 98 ° C 208 ° F
208 ° F
208 ° F
208 ° F
.
Silver-Antimony Alloy 485 °C 905 °F
Silver-Arsenic Allo 540 °C 1004 °F
Silver-Calcium Alloy 547 °C 1017 ° F
Серебряный серебряный сплав 525 ° C 977 ° F
Серебряный сплай 1204 °F
Silver-Lanthanum Alloy 518 °C 964 °F
Silver-Lead Alloy 304 °C 579 °F
Silver-Lithium Alloy 145 °C 293 °F
Silver-Magnesium Alloy 472 °C 882 °F
Silver-Palladium Alloy 651 °C 1204 °F
Silver-Silicon Alloy 837 °С 1539 °F
Silver-Strontium Alloy 436 °C 817 °F
Silver-Tellurium Alloy 350 °C 662 °F
Silver-Zirconium Alloy 827 ° C 1521 ° F
Сталь, углерод 1425 – 1540 ° C 2600 – 2800 ° F
Сталь, Мардж2
, Мардж132
, Мардж1132
. Сталь, нержавеющая сталь 1510 °C 2750 °F
Stellite 1180-1415 °C 2156 – 2579 °F
Sterling Silver 893 °C 1640 °F
Titanium -Aluminum-Vanadium (Ti-6Al-4V) 1604 – 1660 °C 2920 – 3020 °F
Wood’s Metal 70 °C 158 °F

Melting Points of Chemicals и вещества

3113113113113113111311311131131131131131131131.10031311311131131131131131131131131.GAILCOL
Name Melting Point (°C) Melting Point (°F)
2-propanol -89.5 °C -129.1 °F
Acetic acid 16,77 ° C 62,6 ° F
ацетон -94 ° C -137,2 ° F
AGAR 85 ° C
AGAR 85 ° C
AGAR 85 ° C
. -114,38 °С -173.9 °F
Alcohol, methyl (methanol) -97.5 °C -143.5 °F
Ammonium -77.65 °C -107.77 °F
Ammonium Nitrate 169.7 °C 337.46 °F
Beeswax 64 °C 140 °F
Benzene 5.72 °C 42.3 °F
Boric Acid 170.88 ° С 339.6 °F
Canola Oil -10 °C 14 °F
Carbon Dioxide -56.6 °C -69.9 °F
Carbon Monoxide -120.6 ° C -185.08 °F
Carbonic Acid 210 °C 410 °F
Chloroform -63.4 °C -82.12 °F
Citric Acid 153 ° C 307,4 °F
Dextrose 146 °C 294. 8 °F
Ethlyne -169.22 °C -272.6 °F
Ethylene Dichloride -35.5 °C -31.9 °F
Ethylene Glycol -12.8 °C 8.96 °F
Fructose 103 °C 217.4 °F
Glucose 146 °C 294.8 °F
Glycerine 17.77 °C 64 °F
Hexane -95 °C -139 °F
Hydrochloric Acid −26 °C -14.8 °F
Hydrofluoric Acid -83.55 °C -118.4 °F
Hydrogen Peroxide -0.42 °C 31.23 °F
Isopropyl Alcohol -89 °C -128.2 ° Ф
Kerosene 24-25 °C 75.2-77 °F
Lauric Acid 44 °C 111. 2 °F
Methanol -97.61 °C -143.7 ° F
Nitric Acid -42 °C -43.6 °F
Palmitic Acid 63 °C 145.4 °F
Paraffin 65.6 °C 150 °F
Фосфорная кислота 42.3 °C 108.2 °F
Polystyrene 240 °C 464 °F
Polyvinyl Chloride 100-260 °C 212-500 °F
Propane -188 ° C -306,4 ° F
Пропилен -185,11 ° C -301,2 ° F
Propilene Glycol
913
. Силикагель (диоксид кремния) 1710 °C 3110 °F
Sodium Chloride 801 °C 1474 °F
Sodium Hydroxide 323 °C 613. 4 °F
Sodium Hypochlorite 18 °C 64.4 °F
Stearic Acid 71.2 °C 160.2 °F
Sucrose 186 °C 366.8 °F
Sulfuric Acid 10,31 ° C 50,558 ° F
Толуол -95 ° C -139 ° F
WAT -2,38 °C 27,7 °F

Что такое температура плавления металлов

Металлы и сплавы являются незаменимой основой литейного и ювелирного производства, ковки и многих других областей. Нет что бы человек ни делал с металлом (какой бы процесс это ни был), для корректной работы ему нужно знать, на каком температуре плавится тот или иной металл.

Каждый металл и сплав имеет свои уникальные физические и химические свойства, включая температуру плавления. При плавлении металл переходит из одного состояния в другое, а именно из твердого кристаллического состояния в твердое. жидкий. Чтобы расплавить металл, его нужно нагреть до необходимой температуры – этот процесс называется точка плавления.

От чего зависит температура плавления?

Для разных веществ температура, при которой структура полностью перестраивается в жидкое состояние, равна другой. Если брать во внимание металлы и сплавы, то стоит отметить следующий момент. Металлы не часто встречаются в чистом виде. Температура напрямую зависит от его состава. В качестве примера укажем олово, к которому могут добавляться другие вещества (например, серебро). Примеси делают материал более или менее устойчивы к жаре. Следует отметить, что температура плавления металла является важным свойством вещества. Ан Пример тому авиационная техника.

Наружное и внутреннее отопление

Процесс нагрева металлов может быть как внешним, так и внутренним. Первое происходит в печь , а для второй используется резистивный нагрев , пропускающий электричество, или индукционный нагрев.

Эффект почти такой же. При нагревании амплитуда молекулярных колебаний увеличивается. Структурный образуются дефекты решетки, которые сопровождаются разрывом межатомных связей. Плавление Под процессом разрушения решетки и накоплением такие дефекты.

Температура плавления и кипения

Плавление и кипение — не одно и то же. Точка перехода вещества из твердого состояния в жидкое называется часто называют температурой плавления металла. В расплавленном состоянии молекулы не имеют определенного расположения, но притяжение держит их рядом; в жидкой форме кристаллическое тело сохраняет объем, но теряет свою форма.

При кипячении объем теряется, молекулы взаимодействуют очень слабо, хаотично движутся в разные стороны и оторваться от поверхности. Температура кипения – это процесс, при котором давление паров металла равно давление внешней среды.

Вольфрам имеет самую высокую температуру плавления
из 6188 °F или 3420 °C

Ртуть имеет самую низкую температуру плавления
из -37,9 °F или -38,9 °C

Различные вещества имеют разные температуры плавления. Теоретически металлы делятся на:

Легкоплавкие металлы и сплавы (до 1112°F или 600°C) рт.ст.
Название позиции Латинское обозначение Температура
Плавление °F Температура плавления °C Температура кипения °F Температура кипения °C
Меркурий -37,9 -38,9 674. 114 356,73
Литий Ли 64,5 18.05 2447,6 1342
Цезий Cs 83.12 28,4 1233,5 667,5
Рубидий РД 102,74 39,3 1270.4 688
Калий К 146,5 63,6 1398. 2 759
Натрий На 208.04 97,8 1621.4 883
Индий В 313,88 156,6 3761.6 2072
Олово Сн 449,6 232 4712 2600
Полоний По 489,2 254 1763,6 962
Висмут Би 520,52 271,4 2847. 2 1564
Таллий Тл 579,2 304 2683,4 1473
Кадмий CD 609,93 321.07 1412.6 767
Свинец Пб 620,6 327 3182 1750
Палладий Пб 621,5 327,5 3180. 2 1749
Цинк Zn 788 420 1664,6 907

Среднеплавкие металлы и сплавы (от 1112°F или 600°C до 2912°F или 1600 °C)
Название позиции Латинское обозначение Температура
Плавка °F Температура плавления °C Температура кипения °F Температура кипения °C
Сурьма Сб 1167. 134 630.63 2888,6 1587
Плутоний Пу 1184 640 5842.4 3228
Нептуний Np 1191.2 644 7055.33 3901.85
Магний мг 1202 650 2012 г. 1100
Дюралюминий Сплав алюминия, магния, меди и марганца 1202 650
Алюминий Аль 1220 660 4566. 2 2519
Радий Ра 1292 700 3158.33 1736,85
Барий Ба 1340.6 727 3446,6 1897
Стронций Ср 1430.6 777 2519.6 1382
Кальций Ca 1547.6 842 2703. 2 1484
Германий Ge 1718.6 937 5126 2830
Серебро Аг 1760 960 3956 2180
Латунь Сплав меди и цинка 1832 1000
Актиний Ас 1923.8 1051 5788. 4 3198
Золото Au 1945.4 1063 4820 2660
Медь Cu 1981.4 1083 4676 2580
Нейзильбер Сплав меди, цинка и никеля 2012 1100
Уран У 2075 1135 7467,8 4131
Марганец Мн 2274,8 1246 3741,8 2061
Константин 2300 1260
Бериллий Быть 2348,6 1287 4479,8 2471
Нихром Сплав никеля, хрома, кремния, железа, марганца и алюминия 2552 1400
Кремний Си 2579 1415 4262 2350
Инвар Никель-железный сплав 2597 1425
Никель Ni 2651 1455 5275. 4 2913
Фехраль Сплав хрома, железа, алюминия, марганца и кремния 2660 1460
Кобальт Ко 2723 1495 5300.6 2927
Железо Фе 2802.2 1539 5252 2900
Протактиний Па 2861,6 1572 7280. 6 4027
Чугун Сплав железа и углерода 2012-2372 11:00-13:00
Сталь Сплав железа и углерода 2372-2732 13:00-15:00

Тугоплавкие металлы и сплавы (свыше 2912°F или 1600°C)
Название позиции Латинское обозначение Температура
Плавление °F Температура плавления °C Температура кипения °F Температура кипения °C
Титан Ти 3056 1680 5972 3300
Торий 3182 1750 8650. 4 4788
Платина Пт 3216.74 1769.3 6917 3825
Цирконий Zr 3371 1855 7968.2 4409
Хром Кр 3464,6 1907 4839,8 2671
Ванадий В 3470 1910 6164. 6 3407
Родий Rh 3567.2 1964 6683 3695
Технеций ТК 3914.6 2157 7709 4265
Гафний Хф 4051.4 2233 8317.4 4603
Рутений Ру 4233.2 2334 7502 4150
Иридиум Ир 4436. 6 2447 8002.4 4428
Ниобий 4490.6 2477 8571.2 4744
Молибден Мо 4753.4 2623 8382.2 4639
Тантал Та 5462.6 3017 9856.4 5458
Осмий ОС 5529. 2 3054 9053.6 5012
Карбиды титана 5702 3150
Рений Re 5766,8 3186 10 104,8 5596
Вольфрам В 6188 3420 10 031 5555
Карбиды циркония 6386 3530
Карбиды ниобия 6800 3760
Карбиды гафния 7034 3890

Вопросы и ответы

Какова температура кипения и плавления алюминия? [Ответ]

Какова температура кипения и плавления алюминия?

Температура кипения и плавления алюминия составляет 2072 градуса по Фаренгейту. Такая высокая температура кипения и плавления обусловлена ​​прочной связью алюминия с кислородом. Эта прочная связь возникает из-за электроотрицательности кислорода, который притягивает к себе общие электроны в связи алюминий-кислород. Притягивание общих электронов к кислороду создает частичный отрицательный заряд на атоме алюминия и частичный положительный заряд на атоме кислорода. Частичный положительный заряд атома кислорода притягивает другие атомы алюминия, что создает решетчатую структуру. Эта решетчатая структура отвечает за высокую температуру кипения и плавления алюминия.

Какова температура кипения алюминия?

Температура кипения алюминия составляет 2467 градусов по Фаренгейту. Эта чрезвычайно высокая температура кипения обусловлена ​​высокой температурой плавления алюминия. Алюминий имеет высокую температуру плавления, потому что это очень прочный металл. Высокая температура кипения алюминия делает его очень полезным металлом для многих применений. Алюминий используется в аэрокосмической промышленности, в производстве алюминиевой фольги и во многих других отраслях промышленности. Высокая температура кипения алюминия делает его идеальным металлом для многих применений.

Какова температура плавления алюминия?

Температура плавления алюминия составляет 1221 градус по Фаренгейту. Это температура, при которой металл переходит из твердого состояния в жидкое. Алюминий — очень полезный металл, потому что он легкий и прочный. Он используется в различных приложениях, включая самолеты, автомобили и потребительские товары. Температура плавления алюминия делает его идеальным металлом для многих применений.

Какова температура кипения алюминия в градусах Кельвина?

Температура кипения алюминия в Кельвинах равна 2763.

Какова температура плавления алюминия в Кельвинах?

Температура плавления алюминия в градусах Кельвина составляет 660,32. Это температура, при которой алюминий сжижается. Температура кипения алюминия в кельвинах составляет 2660,00. Это температура, при которой алюминий испаряется.

Какова температура кипения алюминия в градусах Цельсия?

Предположим, вы хотите получить ответ на этот вопрос: Температура кипения алюминия 2792 градуса Цельсия.

Какова температура плавления алюминия в градусах Цельсия?

Температура плавления алюминия по Цельсию составляет 660,32 градуса. Это температура, при которой металл переходит из твердого состояния в жидкое. алюминий имеет относительно низкую температуру плавления по сравнению с другими металлами, поэтому его часто используют в тех случаях, когда его необходимо нагреть до высокой температуры.

Какова температура кипения алюминия в градусах Фаренгейта?

Температура кипения алюминия по Фаренгейту составляет 2694 степени. Такая высокая температура кипения обусловлена ​​прочной металлической связью между атомами алюминия. Когда алюминий нагревается до точки кипения, атомы вибрируют так быстро, что создают пар металла, который быстро конденсируется на поверхности металла.

Какова температура плавления алюминия в градусах Фаренгейта?

Температура плавления алюминия по Фаренгейту составляет 1221 градус. Это означает, что если у вас есть кусок алюминия комнатной температуры, его необходимо нагреть до 1221 градуса, прежде чем он начнет плавиться. Алюминий имеет очень высокую температуру плавления, поэтому его часто используют при высоких температурах.

Какова температура кипения алюминия по Ренкину?

Температура кипения алюминия по Ренкину составляет 3422 К. Алюминий имеет очень низкую температуру плавления (660,3 К) и очень высокую температуру кипения (2743 К). Это связано с тем, что алюминий имеет очень высокую теплоту парообразования. Теплота парообразования – это количество теплоты, необходимое для превращения вещества из жидкости в газ. Алюминий имеет очень высокую теплоту испарения, потому что у него очень прочная связь между его атомами. Эта прочная связь затрудняет переход алюминия из жидкого состояния в газообразное.

Похожие вопросы

Температура плавления оксида алюминия выше, поскольку он содержит примеси, а именно кислород и кремний. Чистая форма алюминия не содержит этих примесей, поэтому температура плавления алюминия ниже.

Температура кипения алюминия 2467 градусов Цельсия.

Температура плавления алюминия при 643 градусах составляет 1040 градусов Цельсия.

Плавить алюминий для создания новых продуктов.

Температура плавления оксида алюминия составляет примерно 2467 градусов Цельсия.

Алюминий имеет сильные ковалентные связи и высокую температуру плавления, потому что энергия, необходимая для разрыва этих ковалентных связей, больше, чем энергия, необходимая для его плавления.

Ионная связь между ионами Al3+ и ионами O2- прочнее, чем между Na+ и O2-. Заряд иона Al3+ больше, чем у иона Na+.

Оксид алюминия представляет собой более кристаллическую форму металла с более высокой температурой плавления, чем оксид магния. Оксид алюминия также имеет более высокое ковалентное сродство к кислороду, чем оксид магния, что делает его более устойчивым к коррозии.

Температура плавления алюминия 660°C, температура кипения 2467°C.

Температура кипения алюминия при 293 Кельвинах составляет 2579 градусов Цельсия.

Температура плавления сверхчистого алюминия 660,37 градусов Цельсия.

Температура плавления алюминия 660°C.

Некоторые металлы с температурой плавления 1240 включают алюминиевую бронзу, баббит и бериллий.

Температура плавления алюминия 1220°F/660°C, а латуни 1810-1880°F/990-1025°С.

Введение в алюминий других элементов, в том числе легирующих, снижает температуру его плавления. Так, у некоторых литейных алюминиевых сплавов с высоким содержанием кремния и магния температура начала плавления снижена почти до 500°С.

Температура плавления алюминия 660°С, температура кипения алюминия 2467°С.

Когда алюминий чистый, диапазон температур плавления варьируется в пределах одного или двух градусов Цельсия. Если температура плавления отличается более чем на пять градусов по Цельсию, это доказывает наличие примесей.

Температура кипения алюминия при 293 градусах Кельвина составляет 2579 градусов по Цельсию, 4566 градусов по Фаренгейту.

Как эффективно снизить потери при горении при плавке алюминия

Как эффективно уменьшить потери при горении при плавке алюминия

Алюминий является элементом группы III A периодической таблицы. Это менее активный металл, чем K, Ca, Na и Mg.

Может взаимодействовать с кислородом, азотом, водяным паром, углекислым газом и т.д. в воздухе при высоких температурах.

Плавка и литье алюминия относятся к процессам легирования, смешивания, перемешивания, выдерживания, очистки, снятия сливок и другим процессам жидкого алюминия с получением готовых изделий или полуфабрикатов в виде алюминиевых слитков, заготовок или других форм.

Алюминий и алюминиевые сплавы подвержены различным потерям из-за окисления, рафинирования, обезжиривания и других причин в процессе плавки и литья.

Потери алюминия при плавлении – это общий термин, обозначающий безвозвратные потери металла и металла, содержащегося в алюминиевом шлаке, вызванные окислением, улетучиванием и взаимодействием со стенками печи и рафинирующими агентами в процессе плавки алюминия и алюминиевых сплавов.

Общая формула расчета потерь плавления:

(количество первичного алюминия-количество готового продукта) ÷ количество первичного алюминия × 100%.

Чем выше потери при плавке, тем меньше количество готового продукта.

Для переработчика алюминия с годовой производительностью 100 000 тонн, если потери при плавке и разливке уменьшатся на 0,1%, без дополнительных инвестиций можно произвести 100 тонн алюминиевых изделий (то есть уменьшить потери при горении 100 тонн алюминиевых изделий ), что принесет значительные социальные и экономические выгоды, поэтому очень важно, как эффективно снизить потери при литье.

Отражательная печь используется для плавки алюминиевого сплава.

Из-за различной загрузки количество шлака составляет от 2% до 5% от количества загрузки, а содержание алюминия в шлаке составляет около 40-60% от количества шлака.

Таким образом, правильная обработка алюминиевого шлака и извлечение алюминия из шлака для снижения потерь при плавлении имеют большое значение. Машина для переработки алюминиевого шлака является обязательным условием для заводов по переработке алюминиевого лома.

Анализ причин потери плавки и литья

Основные внешние формы потерь при плавке можно разделить на две части: одна в виде чистого алюминиевого шлака, а другая в виде сыпучего алюминия и некачественного алюминия и алюминиевого шлака.

Статистические данные в плавильном и литейном цехах некоторых предприятий алюминиевой промышленности, в том числе на неутилизируемый чистый алюминиевый шлак приходится около 90 % потерь при плавке и литье (окислительное горение и образование шлака), на другие факторы приходится около 10 % , дальнейший статистический анализ данных для других факторов составляет 10%, это в основном вызвано потерями при переплавке в печи большого алюминия и алюминия низкого качества, а также содержанием алюминия в алюминиевом шлаке.

Таким образом, основной причиной внутренних потерь при плавлении является окисление, потери при горении, вторичные потери при горении низкокачественного алюминия, содержание алюминия в алюминиевом шлаке.

Принцип потерь при горении при окислении алюминия можно дополнительно понять с помощью следующего химического уравнения: каждый элемент сплава и степень окисления определяются сродством металла и кислорода и связаны с составом, температурой и давлением сплава.

Чем больше сродство металла к кислороду, тем больше склонность его степени к окислению и тем выше степень окисления; чем выше температура, тем больше сродство металла к кислороду, тем больше склонность его степени к окислению и тем выше степень окисления;

Чем ниже давление разложения оксида, тем больше сродство металла с кислородом, тем больше склонность его степени окисления, тем выше степень окисления.

В диапазоне температур плавления алюминий имеет сильное сродство с кислородом и легко окисляется.

После окисления на поверхности образуется пленка Al₂O₃. Когда она выше 500 ℃, она становится метастабильным r-Al₂O₃.

Эта метастабильная оксидная пленка стабильна. При превращении оксидной пленки объем уменьшается, происходит дальнейшее окисление и растрескивание.

По мере увеличения температуры и времени нахождения расплавленного алюминия оксидная пленка растет быстрее, а количество и толщина оксида также значительно увеличиваются

Факторы, влияющие на потери при плавлении:

1. Температура жидкого алюминия;

2. Контактная прочность жидкого алюминия и кислорода;

3. Содержание алюминия в алюминиевом шлаке;

4. Жидкий алюминий, полученный скиммингом;

5. Процент алюминиевых отходов материалов;

6. Прочие потери при плавлении

Вот 8 эффективных способов снижения потерь при плавлении

1. Контроль температуры жидкого алюминия

Температура плавления алюминия 660℃. Вообще говоря, температура плавления первичного алюминия поддерживается на уровне около 730 ℃ или даже ниже.

Текучесть алюминиевого сплава относительно ниже, чем у первичного алюминия, около 710 ℃-730 ℃.

Для устройств, которые непосредственно используют жидкий алюминий в электролизере, когда высокотемпературный жидкий алюминий поступает в смесительную печь, следует вовремя добавлять холодный материал, то есть низший алюминий, алюминиевый шлак и т. д. могут быть добавляют в печь для смешивания и выдержки, а часть промежуточного сплава (технический кремний) добавляют в печь заранее для образования расплавленного под давлением состояния, что не только увеличивает фактический выход, но и снижает температуру.

В то же время поверхность добавленного холодного материала должна быть чистой и свободной от масла и пыли, в противном случае он может гореть и выделять тепло и способствовать горению.

Короче говоря, эффективное снижение температуры расплавленного алюминия до соответствующей температуры плавления может уменьшить большое влияние температуры на потери при плавлении.

2. Уменьшить контактную прочность между жидким алюминием и воздухом.

Чем выше прочность контакта между жидким алюминием и кислородом, тем значительнее потери при окислении при сжигании и тем больше потери при плавлении.

2.1. Сократить время контакта жидкого алюминия с кислородом

В условиях обеспечения производственной потребности максимально быстро превратить жидкий алюминий в печи в готовую продукцию.

Лучше всего производить дежурно и производить дежурно, и не позволять жидкому алюминию оставаться в печи слишком долго;

Целесообразно Установить плавильное и литейное оборудование, чтобы максимально сократить длину желоба и сократить время пребывания жидкого алюминия в воздухе.

В то же время на верхнюю часть желоба можно положить изоляционную плиту из алюмосиликата, которая не только сохраняет тепло, но и снижает содержание кислорода в желобе.

Короче говоря, необходимо предотвратить длительное хранение расплавленного алюминия в печи по разным причинам, чтобы сократить время контакта между расплавленным алюминием и кислородом и уменьшить потери при плавлении.

2.2. Управление методом смешивания жидкого алюминия

Будь то ручное смешивание или механическое смешивание, оно осуществляется при открытой дверце печи, что не только вызывает большие колебания уровня жидкости, увеличивает площадь контакта с кислородом, но и увеличивает содержание кислорода в печь.

Ускоряет вышеупомянутую химическую реакцию и увеличивает потери при горении.

Электромагнитное перемешивание может осуществляться в закрытом состоянии, а колебания уровня жидкости малы, что эффективно устраняет соответствующие недостатки.

В то же время он также может уменьшить влажность воздуха, поступающего в печь, и уменьшить вероятность поглощения водорода жидким алюминием.

2.3. Контроль высоты пузырьков во время рафинирования жидким алюминием

Общий метод рафинирования заключается в том, чтобы вручную всыпать рафинирующий агент в печь, а затем выполнить перемешивание и рафинирование, но для производства некоторых сплавов требуется рафинирование с подачей азота ( время рафинирования больше, примерно до 30 минут), неизбежно будет определенная высота продувки, горизонтальная в сторону, вертикальная к голове, вызывающая огромные колебания жидкого алюминия, поэтому лучше отрегулировать давление азота контролировать высоту обдува на уровне 10-15 мм.

3. Правильно подобрать и использовать рафинирующий агент для полного отделения алюминия от шлака

В процессе выплавки алюминия и алюминиевых сплавов, помимо собственных включений, алюминий может легко образовывать с кислородом глинозем или субглинозем, в результате в слое накипи на поверхности алюминиевой жидкости, имеющей определенную степень смачиваемости алюминиевым расплавом.

В смеси имеется значительное количество расплава, поэтому необходим рафинирующий агент для изменения смачиваемости обоих, увеличения поверхностного натяжения на границе между шлаком и алюминием и разделения шлака и алюминия.

Флюс для алюминия и алюминиевых сплавов обычно состоит из хлоридов и фторидов щелочных и щелочноземельных металлов, а его основными компонентами являются KCl, NaCl и NaF. CaF2, Na3A1F6, Na2SiF6 и т.д., но состав совсем другой, и эффект тоже разный.

В дополнение к использованию флюса, произведенного флюсовым заводом, лучше всего отрегулировать соотношение состава флюса в соответствии с составом выплавляемого алюминиевого сплава.

В то же время строго контролируйте условия процесса рафинирования, такие как количество флюса, время контакта между флюсом и расплавом, площадь контакта, условия перемешивания, температура и т. д.

Использование рафинирующих агентов может эффективно снизить алюминий в шлаке и уменьшить потери при плавке.

4. Эффективная обработка алюминиевого шлака, образующегося в процессе плавки

Алюминиевый шлак является неотъемлемой частью процесса плавки и литья.

Несмотря на принятые соответствующие меры, определенная доля металлического алюминия будет вывозиться, и его необходимо эффективно обрабатывать, а не продавать напрямую другим подразделениям.

Самым простым и экономичным методом может быть многократное измельчение алюминиевого шлака в шаровой мельнице, а затем его просеивание для эффективного извлечения алюминия из шлака.

Машина для обработки алюминиевого шлака

5. Уменьшить наклон шлакообразования в печи и полностью вытянуть алюминиевый шлак из печи

Наклон шлака печи напрямую влияет на количество алюминиевого шлака.

Если уклон слишком большой, большая часть шлака не будет вытягиваться, что приведет к образованию большого количества алюминиевой окалины и алюминиевых осадков, а шлак и алюминиевые осадки не смогут быть извлечены вовремя при очистке печи.

Исходя из обеспечения производительности печи, максимально уменьшить уклон шлакоотвода.

6. Строго контролировать качество скимминга для предотвращения выноса жидкого алюминия

Существующая операция по шлакованию в основном использует большие грабли для вытягивания алюминиевого шлака из дверцы печи.

Во время этой операции, кроме того, что персонал требует осторожности, не вынимайте расплавленный алюминий как можно больше.

В то же время дизайн больших граблей также должен быть изысканным.

На поверхности гребенки делают несколько рядов небольших круглых отверстий, чтобы жидкий алюминий, содержащийся в алюминиевом шлаке, мог стекать в печь, иначе излишки жидкого алюминия будут выведены и снова возвращены в печь, что приведет к сжиганию потерь.

7. Сокращение количества бракованного алюминия и алюминия в массе

В процессе производства строго соблюдайте технологические требования, чтобы гарантировать, что одна печь изготовлена ​​и одна печь сертифицирована.

В частности, при производстве общего алюминия максимально избегают производства некачественного алюминия, такого как облоя, заусенцы, рябь и несоответствие веса.

Перед окончанием производства втолкните жидкий алюминий в желобе в форму как можно больше, чтобы сформировать качественный продукт, чтобы уменьшить количество сыпучего алюминия.

8. Эффективно обрабатывать дефектный алюминий, который был произведен.

Некачественный алюминий, сыпучий алюминий, алюминиевый шлак, алюминиевая дробь и т. д., которые образуются по разным причинам, загружайте их в печь в правильном порядке. зарядка.

При необходимости выполните операцию рекомбинации отходов, чтобы избежать ненужных потерь при сжигании.

Согласно приведенному выше анализу, хотя потери при плавлении неизбежны в процессе плавления, такие меры, как контроль температуры расплавленного алюминия, снижение контактной прочности между расплавленным алюминием и воздухом, контроль содержания алюминия в алюминиевой золе и снижение количество алюминиевого лома может эффективно снизить потери при плавке в процессе плавки, что даст значительный эффект, а также принесет значительные экономические выгоды для заводов.

3 августа 2022 г.

Температура плавления алюминия – Как обсудить

Температура плавления алюминия

При какой температуре может плавиться алюминий? Температура плавления чистого алюминия такая же, как и у других. Однако алюминиевые сплавы плавятся при разных температурах от 463°С до 671°С.

Какие металлы имеют самую низкую температуру плавления?

Ртуть, металл с самой низкой температурой плавления в градусах Цельсия или Фаренгейта, не может связываться, поскольку не имеет электронного сродства.

Какой сплав имеет самую высокую температуру плавления?

Сплав карбида гафния и тантала (Ta4HfC5) на самом деле относится к соединению пентакарбоната тантала и гафния, которое имеет самую высокую температуру плавления из всех известных соединений.

Какова конечная температура алюминия?

Физика Сплав массой 225 г нагревают до 550°С. Его быстро помещают в 450 г воды с температурой 12°С. Вода находится в алюминиевой калориметрической кювете массой 210 ​​г. Конечная температура смеси представляет собой теплоемкость алюминия кал/гС.

Какой сплав имеет самую высокую температуру плавления?

Металл с самой высокой температурой плавления — вольфрам (W) при температуре 3410 градусов Цельсия (6170 градусов по Фаренгейту).

Какое вещество имеет самую высокую температуру плавления?

Углерод, обнаруженный в угольных месторождениях, является химическим веществом с самой высокой температурой плавления.

Какова температура плавления и кипения алюминия?

Температура плавления алюминия 660 °C. Температура кипения алюминия 2467°С. Обратите внимание, что эти точки относятся к стандартному атмосферному давлению.

При какой температуре может плавиться алюминий

Температура плавления алюминиевых банок такая же, как и у алюминия, которая составляет °C, °F.

Какой металл имеет низкую температуру плавления?

Ртуть — это металл с самой низкой температурой плавления, 39 градусов по Цельсию (38 градусов по Фаренгейту). В этой статье они узнали все температуры плавления металлов в градусах Цельсия и Фаренгейта.

Какие металлы имеют низкую температуру плавления?

Вольфрам — это металл с самой высокой температурой плавления, которая составляет 3400 градусов Цельсия (6150 градусов по Фаренгейту). Ртуть — это металл с самой низкой температурой плавления, с температурой 39 градусов по Цельсию (38 градусов по Фаренгейту). В этой статье они узнали все температуры плавления металлов в градусах Цельсия и Фаренгейта.

Какой элемент имеет самую низкую температуру плавления?

Химическое вещество с самой низкой температурой плавления — гелий, а элемент с самой высокой температурой плавления — углерод. Температура плавления измеряется в градусах Цельсия (С).

Какой элемент имеет самую низкую температуру замерзания?

Материал с самой низкой температурой замерзания – гелий. Совершенно не замерзает при нормальном давлении, даже при температурах, близких к абсолютному нулю.

Какая самая низкая температура плавления?

Гелий – это вещество с самой низкой температурой плавления при 272 °C, а вещество с самой высокой точкой плавления – углерод при 3750 °C.

Каковы температуры плавления металлов?

  • Алюминий: 660°C (1220°F)
  • Латунь: 930°C (1710°F)
  • Алюминий Бронза*: 10271038°C (18811900°F)
  • Хром: 1860°C (3380°F)
  • Медь: 1084°C (1983°F)
  • Золото: 1063 °C (1945 °F)
  • Инконель*: 135°C (25402600°F)
  • Чугун: 1204°C (2200°F)
  • Свинец: 328 °C (622 °F)
  • Молибден: 2620°C (4748°F)

Какова температура плавления припоя на основе свинца?

Таблица температур сварки В этой таблице температур показаны различные доступные сварные швы и их температуры плавления. Разделенный на бессвинцовый и бессвинцовый, он является полезным справочником для инженеров и покупателей. Типичный припой типа 60/40 с 60% олова и 40% свинца имеет температуру плавления от 183°C до 188°C.

Какой припой лучше всего подходит для низких температур?

Лента для пайки LowMeltingPoint для применения при низких температурах Эта лента для пайки свинцово-серебряным припоем имеет более высокую прочность на растяжение и плотность, чем другие припои на основе индия, что обеспечивает лучшую адгезию. Паяльную ленту легче использовать на больших плоских поверхностях, чем припойную проволоку.

Какой металл имеет низкую температуру плавления?

Цинк представляет собой хрупкий металл с относительно низкой температурой плавления 419°C (787°F), стойкий к коррозии, пластичный и ковкий, легко растворяющийся в меди. Цинк и цинковые сплавы применяют в виде покрытий, отливок, пластин, тянутых, кованых и штампованных проволок.

Какова температура плавления оловянного припоя?

Типичный припой типа 60/40, содержащий 60 % олова и 40 % свинца, имеет температуру плавления от 183°C до 188°C. Напротив, бессвинцовые припои обычно имеют более высокую температуру плавления.

Какой металл имеет самую низкую температуру плавления в физике

Ртуть (металл) имеет низкую температуру плавления и является жидким при комнатной температуре. Элементы группы 1 имеют низкую температуру плавления, но также и низкую плотность, например, натрий имеет меньшую плотность, чем вода, и поэтому плавает из-за своего размера.

Какой металл имеет самую низкую температуру плавления в мире

Какой металл имеет самую низкую температуру плавления? Внизу находится свинец, который плавится при относительно низкой температуре 621°F / 327°C. Кроме того, точки плавления металлов на самом деле сложнее, чем вы думаете. Не существует фиксированной температуры плавления металла.

Какова температура плавления сплава?

Сплавы цинка, свинца и олова классифицируются как легкоплавкие металлы, и все они плавятся при температуре ниже 725 °F (385 °C). Цинк-алюминиевые (ZA) сплавы имеют несколько более высокий диапазон плавления, от 800°F до 900°F (от 426°C до 482°C).

При какой температуре плавится латунь?

Латунь плавится при 1600 по Фаренгейту 870 по Цельсию, что значительно ниже температуры плавления стали (2300 по Фаренгейту, 1260 по Цельсию).

Какой сплав имеет самую высокую температуру плавления металла

спрашивает Лея Смит. Вольфрам (часто называемый вольфрамом в других частях мира) имеет самую высокую температуру плавления среди всех металлов. Полученный из вольфрамита, шеелита и других минералов, это невероятно плотный и чрезвычайно твердый металл серо-белого цвета.

Какие металлы имеют высокую температуру плавления?

  • Вольфрам (W) 3380°C, BCC
  • Рений(Re) 3180°C, HCP
  • Осмий (Os) 3027°C, HCP
  • Тантал (Ta) 3014 °C, BCC
  • Молибден (Mo) 2617 °C, ОЦК
  • Ниобий (Nb) 2468°C, ОЦК
  • Иридий (Ir) 2447°C, FCC
  • Рутений (Ru) 2250 °C, HCP
  • Гафний (Hf) 2227°C, HCP
  • Технеций (Tc) 2200°C, HCP, радиоактивный

Какой элемент имеет самую высокую температуру плавления?

Химический элемент с самой высокой температурой плавления — углерод при температуре 4300–4700 К (4027–4427 °C; 7280–8000 °F).

Какой сплав имеет самую высокую температуру плавления? Материал

Вольфрам (часто называемый вольфрамом в других частях мира) имеет самую высокую температуру плавления среди всех металлов. Полученный из вольфрамита, шеелита и других минералов, это невероятно плотный и чрезвычайно твердый металл серо-белого цвета.

Какое твердое вещество имеет самую высокую температуру плавления?

Ионное твердое вещество имеет самую высокую температуру плавления, потому что притяжение между ионным твердым телом сильнее из-за связывания противоположно заряженных ионов.

Какой сплав имеет самую высокую температуру плавления соединения

Сплав карбида тантала и гафния (Ta4HfC5) на самом деле относится к пентакарбонату тантала и гафния, который имеет самую высокую температуру плавления из всех известных соединений. Его можно представить как состоящий из двух бинарных соединений: карбида антала (температура плавления 3983) и карбида гафния (температура плавления 3928).

Какой сплав имеет самую высокую температуру плавления cody cross

Применение металлов с высокой температурой плавления Во многих областях применения требуются металлы с высокой температурой плавления. Для таких применений, как лампы накаливания, для которых требуется только один тугоплавкий металл и ничего больше, обычно выбирают вольфрам. Вольфрам – это металл с самой высокой температурой плавления.

Что имеет более высокую температуру плавления графит или алмаз?

Температура плавления кристаллов графита выше, чем у алмаза, что выглядит великолепно. Однако длина ковалентных связей в чешуйчатом слое кристалла графита составляет × 1010 м, а длина ковалентных связей в кристалле алмаза составляет × 1010 м.

Какова температура плавления алюминиевого сплава?

Температуры плавления сплавов. Фамилия. Температура плавления (°C) Температура плавления (°F) алюминиево-кадмиевого сплава. 1377°С 2511°F. Алюминиево-кальциевый сплав. 545°С.

Какой сплав имеет самую высокую температуру плавления в периодическом тренде

Углерод (алмаз как аллотроп углерода) имеет самую высокую температуру плавления и кипения среди элементов группы 14. Температура плавления и кипения элементов группы 15 Азот имеет самую высокую температуру плавления и температура кипения ниже. Сурьма имеет самые высокие температуры плавления и кипения.

Какие металлы имеют низкие температуры плавления и кипения?

Блок S содержит группы IA и IIA, и большинство элементов представляют собой металлы без водорода. (Водород обладает свойствами щелочного металла и галогена.) Щелочные металлы (Li, Na, K, Rb, Cs) мягкие и имеют низкие температуры плавления и кипения.

Когда точки плавления и кипения в периодической таблице повышаются?

Температуры плавления и кипения увеличиваются слева направо до группы IVA. (Например, из натрия в аргон в третьем периоде). Группа IVA имеет элемент с самой высокой температурой плавления и кипения. Затем температуры плавления и кипения благородных газов группы VA (VIIIA) начинают снижаться.

Почему температуры плавления и кипения выше в группе 14?

Атомы этой группы образуют ковалентные связи друг с другом, поэтому между их атомами в твердом и жидком состоянии существуют сильные силы связи. Температура плавления и кипения элементов 14-й группы намного выше, чем у элементов 13-й группы. По мере движения группы вниз температуры плавления и кипения уменьшаются.

Какой сплав имеет самую высокую температуру плавления?

Гафний и углерод имеют одни из самых высоких известных температур плавления, поэтому инженеры использовали компьютерное моделирование, чтобы рассчитать, какие сплавы гафния будут иметь самые высокие температуры плавления, как показано выше.

Какой элемент имеет самую низкую температуру плавления?

Для студентов и преподавателей химии таблица справа упорядочена по температуре плавления. Химическое вещество с самой низкой температурой плавления — гелий, а элемент с самой высокой температурой плавления — углерод.

Почему элементы имеют высокую температуру плавления?

Это влияет на прочность связи таким образом, что она не захватывается энергией диссоциации связи, а отражается в температуре плавления. Следовательно, элементы с высокой температурой плавления, как правило, имеют кристаллические структуры с высокой степенью осаждения: FCC, HCP или BCC. На самом деле элементы с самыми высокими температурами плавления обычно имеют ОЦК-структуру.

Какой кристалл имеет высокую температуру плавления?

Это кристалл железно-серого цвета с металлическим блеском, принадлежащий к кубической гранецентрированной кристаллической структуре, подобно хлориду натрия. Карбид титана обладает высокой температурой плавления, температурой кипения и твердостью, а также хорошей тепло- и электропроводностью, проявляет сверхпроводимость даже при очень низких температурах.

Какова конечная температура алюминиевой фольги

Алюминиевая фольга выдерживает любую температуру до 1220 градусов по Фаренгейту. Так что в обычной жизни его не подожжешь. Алюминиевая фольга вызывает болезнь Альцгеймера?

Какова толщина листа алюминиевой фольги?

Материал толще мм определяется как листовой металл или полоса. Алюминиевая фольга толщиной более 25 микрон непроницаема для кислорода и воды. Более тонкие панели становятся легко проницаемыми из-за небольших проколов иглой, вызванных производственным процессом. Алюминиевая фольга имеет глянцевую сторону и матовую сторону.

Чем отличается отражательная способность алюминиевой фольги?

Повышение отражательной способности снижает как поглощение, так и испускание излучения. Тарелка должна иметь антипригарное покрытие только с одной стороны. Отражательная способность глянцевой алюминиевой фольги составляет 88%, а тисненая матовая фольга имеет коэффициент отражения около 80%. • Изобилие: алюминий доступен в изобилии без риска глобального истощения.

Какова скорость водяного пара алюминиевой фольги?

Типичная скорость пропускания водяного пара (WVTR) для пленки толщиной 9 мкм составляет г/м 2 за 24 часа при температуре 38°C и относительной влажности 90%. По мере уменьшения толщины пленка становится более склонной к разрывам или проколам. Алюминиевая фольга производится двумя основными способами:

Сколько времени занимает анодирование алюминиевой фольги?

Алюминиевую фольгу разрезали на куски 1/2 x 1, обезжирили ацетоном в течение 2 часов и анодировали при 40 вольт в М-щавелевой кислоте. Фильм желателен).

Формула конечной температуры

Формула конечной температуры Следующая формула используется для расчета конечной температуры при соединении двух веществ с разной теплоемкостью. q1 = q2, где q1 и q2 — теплота двух элементов после соединения.

Как рассчитать конечную температуру?

Формула конечной температуры. Следующая формула используется для расчета конечной температуры при смешивании двух веществ с разными температурами. q1 = q2. Где q1 и q2 — теплота двух элементов после соединения. Q = m * c * T. TF = (m1 * c1 * t1 + m2 * c2 * T2) / (m1 * c1 + m2 * c2), где TF – конечная температура.

По какому уравнению находится начальная температура?

Использование удельной теплоемкости для определения начальной температуры. Можно также записать ΔT (T t 0) или новую температуру вещества за вычетом начальной температуры. Другой способ записать уравнение для удельной теплоемкости: Q = mc (T t 0) Таким образом, эта переписанная форма уравнения облегчает нахождение начальной температуры.

Какова конечная температура смеси?

Рассчитайте конечную температуру водной смеси по уравнению T (конечная) = (m1_T1 + m2_T2) / (m1 + m2), где m1 и m2 – вес воды в первом и втором резервуарах, T1 – температура воды в первом баке, а T2 – температура воды во втором баке.

Какова формула теплопередачи?

Тепловое изменение во время реакции можно рассчитать по следующей формуле: Тепловое изменение (H) = теплота, поглощаемая или выделяемая водным раствором. H = mcθ. где m = масса раствора (в г) c = удельная теплоемкость раствора (в Дж г 1 °C 1) θ = изменение температуры раствора (в °C).

Какова конечная температура алюминиевой пластины

Начальная температура алюминиевого контейнера и воды (T1) = 0oC Конечная температура алюминиевого контейнера и воды (T2) = 90oC Коэффициент линейного расширения алюминия (α) = 24 x 106 (oC) 1 Коэффициент линейного расширения алюминия (γ) = 3α = 3 (24 x 106 (oC) 1) = 72 x 106 oC1.

Как зависит длина алюминиевого сплава от температуры?

Примером теплового расширения является то, что если, например, температура детали из алюминиевого сплава 6063 составляет 20°C, а длина составляет 2700 мм, и она нагревается до температуры 30°C, длина составляет 2703 мм. за счет теплового расширения.

Что означает нестабильный отпуск алюминия?

Нестабильный отпуск, подходит только для сплавов, естественно состаренных при комнатной температуре после термической обработки на твердый раствор. Этот код закалки указывает только на то, что продукт стареет естественным путем.

Всегда ли температура воды и алюминия одинакова?

Посуда и вода всегда одинаковой температуры. Если поставить кастрюлю на плиту, температура воды и кастрюли поднимется одинаково высоко. использовать уравнение теплопередачи для данного изменения температуры и массы воды и алюминия. Значения удельной теплоемкости воды и алюминия приведены в таблице 1.

Как рассчитать тепловое расширение алюминия?

Для расчета теплового расширения вашего алюминия используйте следующий коэффициент теплового расширения (λ): мкм м1 K1. Здесь вы можете увидеть, как вы рассчитали приведенный выше пример теплового расширения, используя приведенный выше коэффициент: Коэффициент теплового расширения λ = (мкм) / (м ∙ K) Значение для сплава 6063: мкм / (м * K).

Как рассчитать конечную температуру

Формула для конечной температуры. Следующая формула используется для расчета конечной температуры при смешивании двух веществ с разными температурами. q1 = q2. Где q1 и q2 — теплота двух элементов после соединения. Q = m * c * T. TF = (m1 * c1 * t1 + m2 * c2 * T2) / (m1 * c1 + m2 * c2), где TF – конечная температура.

Каково уравнение для конечной температуры?

Рассчитайте конечную температуру водной смеси по уравнению Т (конечная) = (m1_T1 + m2_T2) / (m1 + m2), где m1 и m2 – масса воды в первом и втором резервуарах, T1 – температура воды в первом баке, а T2 – температура воды во втором баке.

Как рассчитать количество тепла?

Для расчета количества тепла, выделяющегося при химической реакции, используйте уравнение Q = mc ΔT, где Q — переданная тепловая энергия (в джоулях), m — масса нагретой жидкости (в граммах), c является конкретным, где. где. теплоемкость жидкости (джоули на грамм градусов Цельсия), а Т – изменение температуры жидкости (градусы Цельсия).

Какова формула тепловой энергии?

Формула количества тепловой энергии, необходимой для заданного изменения температуры: Q = mc∆T. Здесь m — масса объекта, c — удельная теплоемкость материала, из которого он изготовлен, T — изменение температуры.

Какова конечная температура алюминиевого бака

Начальная температура алюминия: °C Вес алюминия: кг Конечная температура смеси: °C (a) Используйте эти данные для определения удельной теплоемкости алюминия.

Какова конечная температура газообразного алюминия

Определите конечную температуру, когда граммы алюминия при температуре °C смешиваются с граммами воды при температуре 25 °C. Предполагая, что нет потери воды в виде водяного пара. Решение. Снова используйте q = mcΔT, если вы не используете qалюминий = qвода, и найдите T, которая является конечной температурой.

Какой должна быть температура для анодирования алюминия?

Результаты эксперимента выявили влияние температуры и плотности тока на свойства и цвет алюминиевых деталей. Как правило, анодирование рекомендуется для достижения температуры резервуара 70°F и плотности тока 18 ASF.

Какое максимальное давление может выдержать паровой резервуар?

Поскольку бак может выдерживать максимальное внутреннее давление 5 МПа, определите (а) максимальную температуру, до которой может быть нагрет пар в баке, и (б) количество теплопередачи, необходимое для достижения критического давления.

По какой формуле рассчитать температуру?

Для этого сложите все свои индивидуальные мерки и разделите на количество мерок. Рассчитайте среднюю температуру по нескольким измерениям температуры по формуле: Средняя температура = сумма измеренных температур и количества измерений.

Какова конечная температура калориметра?

Конечная температура калориметра ºC. Теплота реакции 1235 кДж/моль. Теплота, выделяющаяся при реакции, составляет 1235 кДж/моль.

Какова конечная температура 300 г этанола?

300 граммов этанола при 10°C нагревают 14 640 Дж энергии. Какова конечная температура этанола? Полезная информация: Удельная теплоемкость этанола составляет Дж/г °C.

Какое количество теплоты необходимо для изменения температуры меди?

Если для изменения температуры ΔT в данной массе меди требуется количество теплоты Q, то для получения эквивалентного изменения температуры в той же массе воды потребуется в несколько раз больше теплоты при условии, что не является переходной фазой к какому-либо веществу.

Как рассчитать удельную теплоемкость алюминия?

Удельная теплоемкость алюминия составляет 897 Дж/кг·К. Это значение почти умножается на удельную теплоемкость меди. Это значение позволяет оценить энергию, необходимую для нагревания 500 г алюминия до 5 °С, Q = m x Cp x ΔT = * 897 * 5 = J.

Какова конечная температура закаленного стального стержня?

Охлажденный (°C) стальной стержень помещают в воду. Какова масса стальных стержней, если конечная температура системы °С? (удельная теплоемкость воды = Дж/г°С удельная теплоемкость стали = Дж/г°С).

При какой температуре лучше охлаждать отожженный алюминий?

Размягчить до 650 F, затем охладить на воздухе. Отжиг при 775 F, выдержка 23 часа, затем дайте остыть на воздухе. Отжигайте при 775 F в течение 3 часов, затем охлаждайте до 500–50 F в час, затем охлаждайте на воздухе. Работать над этим тяжело.

Как лучше всего обрабатывать алюминий?

Вот некоторые распространенные типы алюминия, которые вы можете подвергнуть термообработке, а также инструкции по отжигу в печи: затем медленно остыть. Между холодной обработкой отжигают при 650ºC в течение 2 часов, затем охлаждают на воздухе.

При какой температуре плавится латунь?

Латунь плавится при 1600 по Фаренгейту 870 по Цельсию, что значительно ниже температуры плавления стали (2300 по Фаренгейту, 1260 по Цельсию). Температура плавления латуни составляет 1710 градусов по Фаренгейту.

Как плавить латунь?

Расплавьте латунь, нагрейте формы и взбейте шумовку ложкой. Поместите тигель в духовку. Включите плиту. Заполните тигель медью. Запустите печь, пока латунь полностью не расплавится. Удалите шлак из латуни. Разливаем расплавленную латунь по формам.

Какова температура плавления латуни в Фаренгейтах?

1688 градусов по Фаренгейту — чрезвычайно высокая температура, но в металлургии считается низкой температурой плавления. По сравнению с температурой плавления железа 2786 градусов по Фаренгейту средняя температура плавления латуни 1688 делает ее легкоплавким сплавом. Если у вас есть опыт плавки олова и алюминия в металлической печи, попробуйте плавить латунь.

Температура плавления алюминиевой фольги

Температура плавления стандартной алюминиевой фольги для печати составляет 1220 градусов по Фаренгейту (660 градусов по Цельсию). Большинство домашних печей не могут нагреваться выше 500 градусов по Фаренгейту (260 градусов по Цельсию), поэтому алюминиевая фольга не задерживает чугун в вашей домашней печи.

При какой температуре плавится алюминий в градусах Фаренгейта?

Температура плавления алюминия измеряется в градусах Цельсия и Фаренгейта.

Можно ли расплавить алюминиевую фольгу?

Температура плавления алюминиевой фольги составляет 660 градусов Цельсия (1220 градусов по Фаренгейту) при стандартном давлении, поэтому она не плавится при температурах, характерных для обычной бытовой печи.

Алюминий горит или плавится?

Ежегодно сотни тысяч тонн алюминиевого лома загружаются в печи оплавления и нагреваются до температуры плавления и выше. Алюминий плавится, когда температура превышает температуру плавления, он не горит. В этом случае обработка алюминия невозможна.

Имеет ли медь высокую температуру плавления?

Ответ: Медь имеет более высокую температуру плавления, чем цинк. Медь плавится при 1085°C, а цинк плавится при C.

При какой температуре плавится медь?

Медь плавится при температуре около 1981 градуса по Фаренгейту и в начале процесса плавления испускает зеленое пламя. Поддерживайте эту температуру до тех пор, пока вся медь не расплавится. Поместите металлическую кастрюлю в неглубокую железную кастрюлю, чтобы не допустить попадания пролитого металла на верстак.

Какое твердое вещество имеет самую высокую температуру плавления?

Однако торий (двуокись тория) имеет самую высокую температуру плавления из всех известных оксидов – 3300 °C. Поэтому он может оставаться твердым в пламени и использоваться в газовых оболочках. Титан используется в мотор-компрессорах (Ti6Al4V).

Когда использовать оксид алюминия?

Оксид алюминия также используется в производстве суспензий для покрытия компактных люминесцентных ламп. В химических лабораториях оксид алюминия представляет собой хроматографическую среду, доступную в основных (рН), кислых (рН в воде) и нейтральных составах.

Какова температура воспламенения алюминия?

Хотя другие исследователи, используя термогравиметрический анализ выделений глинозема, показали, что иногда при температурах ниже 700°С для воспламенения глинозема при постоянном весе постоянный вес составляет 1200°.

При какой температуре плавится алюминий?

Когда алюминий превращается в расплавленный алюминий, его температура плавления достигает 660 °C или 1220 °F. Серебряной жидкости достаточно, чтобы зажечь огонь, и с ней следует обращаться осторожно. Около 1800 F это похоже на серебряный поток.

Температура плавления алюминия 6061

Температура плавления алюминиевого сплава 6061 Температура плавления алюминиевого сплава 6061 составляет около 600°C. Плавлением обычно называют фазовый переход вещества из твердой фазы в жидкую. Температура плавления вещества – это температура, при которой происходит это фазовое превращение.

Сваривается ли 3003 с 6061?

Да, для этого рекомендуется 3003, он очень хорошо сваривается с герметиками 6061 и 5356. Круглые/плоские трубы и стержни обычно доступны в 6061, хотя иногда можно найти 5052. Вам не нужно искать 5052, потому что 6061 также подходит для вашего запроса. Хорошо работает газовая или TIG-сварка.

Каковы свойства алюминия 6061?

  • Физические свойства алюминия марки 6061 Алюминий марки 6061 является одним из алюминиевых сплавов 6ххх, представляющих собой смеси, в которых в качестве основных легирующих элементов используются магний и кремний.
  • Применение алюминия типа 6061. Алюминий типа 6061 является одним из наиболее широко используемых алюминиевых сплавов.
  • Резюме.
  • Прочие металлы и изделия из них

Какова твердость алюминия 6061?

Алюминий марки 6061T651 имеет среднюю прочность, но высокую свариваемость по сравнению с 2024T351. Еще одним преимуществом этого типа алюминиевого сплава является его устойчивость к коррозии.

Имеет ли металл высокую температуру плавления?

Металлы имеют высокую температуру плавления, потому что они находятся в твердой кристаллической форме. Металлы с высокой температурой плавления имеют сильные межмолекулярные силы между атомами. Электростатическое притяжение между ионами металла и свободными электронами создает прочные связи металла с более прочными связями, что приводит к более высоким температурам плавления.

Температура плавления альфа-оксида алюминия

%PDF-1.4 % 98 0 объект > эндообъект 93 0 объект >поток application/pdf

  • Журнал исследований Национального института стандартов и технологий является публикацией правительства США. Документы находятся в общественном достоянии и не защищены авторским правом в США. Тем не менее, обратите особое внимание на отдельные работы, чтобы убедиться, что не указаны ограничения авторского права. Для отдельных произведений может потребоваться получение других разрешений от первоначального правообладателя.
  • Температура плавления альфа-оксида алюминия
  • Геллер, РФ; Яворский, П. Дж.
  • Подключаемый модуль Adobe Acrobat 9.0 Paper Capture2011-01-25T11:11:44-05:00Adobe Acrobat 9.02012-04-16T15:16:11-04:002012-04-16T15:16:11-04:00uuid:dee4ab44-09c1 -45f8-a700-3004b2aad2d0uuid:f9ab6121-6af1-4419-9e71-c86f251a3044uuid:dee4ab44-09c1-45f8-a700-3004b2aad2d0default1
  • converteduuid:d8088ab9-2f9a-4b23-837f-226c2f24f1f9converted to PDF/A-1bpdfaPilot2012-04-16T15:16 :10-04:00
  • False1B
  • http://ns.adobe.com/pdf/1.3/pdfAdobe PDF Schema
  • internalОбъект имени, указывающий, был ли документ изменен для включения информации треппингаTrappedText
  • http://ns.

  • Добавить комментарий

    Ваш адрес email не будет опубликован.
