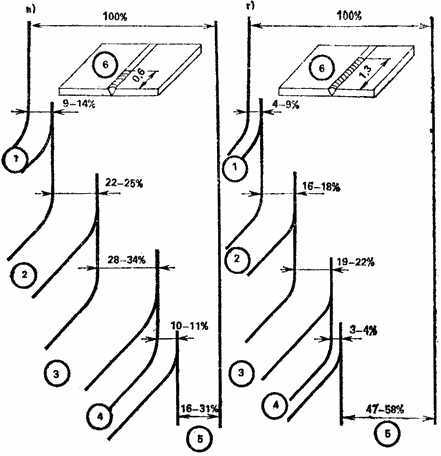

Энергия расходуется на нагрев электродного стержня, причем чем больше свободный вылет электрода, тем больше потери тепловой энергии в окружающее пространство. Например, при сварке угольным электродом потери энергии на нагрев электрода и излучение с его поверхности в пространство могут составлять до 40— 45 % и более полной тепловой мощности дуги. При сварке металлическим неплавящимся электродом эти потери составляют около 25 % тепловой мощности дуги. При сварке плавящимся электродом значительная часть энергии, затрачиваемой на нагрев электрода, возвращается с каплями электродного металла в сварочную ванну. Эта энергия (1) несколько повышает коэффициент наплавки и способствует снижению скорости затвердевания поверхности сварочной ванны.

Кроме нагрева электродного стержня, энергия (1) дуги теряется с испаряющимся из сварочной ванны материалом (угар), с брызгами расплавленного металла и излучениями с поверхности сварочной ванны.

Другим расходом энергии, который отсутствует, например при сварке в вакууме, при дугоконтактной сварке и контактной сварке оплавлением, является расход ее на плавление флюса, на плавление обмазки (покрытия) электрода или на нагрев защитного газа. Это тоже потери (2), которые могут достигать 25 % энергии, выделяемой сварочной дугой. Сократить их можно при сварке под флюсом за счет использования ППМ, когда толщина расплавляемого флюса сокращается при наиболее рациональном использовании тепла дуги на плавление порошкового присадочного металла. При сварке штучными электродами с органическим покрытием или с покрытием, в состав которых входят металлические компоненты, такие потери уменьшаются.

При газовой сварке расход тепловой энергии на подогрев металла чрезвычайно велик и зависит в основном от концентрации газового пламени. В этом случае потери составляют около 45—60 % полной энергии сгорания. Дуговая сварка, отличающаяся большой концентрацией источника тепла, позволяет значительно снизить потери на подогрев изделия в процессе сварки. Эти потери (3) связаны с большой теплопроводностью металла и они тем меньше, чем больше скорость сварки и меньше угол разделки кромок. При сварке правильно подготовленным электродом в среде аргона или при сварке в среде активных газов тонкой проволокой эти потери минимальны.

www.stroitelstvo-new.ru

Свойства сварочной дуги

Если требуется получить температуру свыше 30 тысяч градусов, используют плазменную сварку.

В этом случае на поверхность металла подается не инертный, а ионизированный газ, который состоит из незаряженных атомов и молекул, заряженных электронов и ионов.

Плазменная дуга от обычной отличается по многим параметрам:

1. Дуга имеет форму цилиндра, а не конуса и значительно меньший диаметр.
2. Плазменная дуга имеет значительно более высокую температуру.
3. Ее давление на металл в 6-10 раз выше, чем у обычной дуги.
4. Плазменный процесс может поддерживаться на токах 0,2-30 А.

Плазма является более универсальным источником тепла, необходимого для нагрева. Она позволяет проплавлять металл на большую глубину, одновременно обеспечивая меньший диаметр проплавления.

Цилиндрообразная форма дуги позволяет работать в максимально труднодоступных местах или там, где колеблется расстояние между горелкой и деталью.

Процесс плазменной сварки заключается в том, что в дугу принудительно вдувают ионизированный газ. При помощи плазмотрона дуга сжимается, увеличивается ее мощность, а температура может достигнуть 30 тысяч градусов.

Самый распространенный вид плазменной сварки — микроплазменный. Такой метод позволяет соединять тонкостенные трубы, фольгу и т.п. не прожигая их, но добиваясь глубокого соединения.

Другие виды сварки

Таблица температур при сварке.

1. Варить металл можно не только снаружи, но и внутри сварочной камеры. Так. при диффузной сварке у элементов, которые нужно соединить, зачищают кромки, а сами детали помещают в камеру с заранее заданным давлением. Кромки разогреваются до 600-700°C, детали сдавливаются и свариваются. Такой метод лег в основу соединения пропиленовых изделий. При сварке полипропилена обычно достаточно 260°C.
2. При электрошлаковой сварке температуры в сварочной ванне могут достигать 1700°C, поэтому она не подходит для соединения деталей из тугоплавких металлов. Механизм работы заключается в том, что ток подогревает и поддерживает на одном уровне температуру в шлаковой ванне, в которой расплавляются металлические кромки. Если температура в ванне ниже, чем точка плавления рабочего металла, то процесс становится невозможным.
3. Электронно-лучевая сварка, при которой для нагрева используют пучок электронов, позволяет получать температуру около 6 тысяч градусов.
4. В ультразвуковой сварке температура зависит от самого металла. На его концы воздействуют ультразвуковыми волнами, от микроколебаний кромки раскаляются и начинают плавиться, а потом свариваются. Процесс для разных металлов происходит при разных температурах. Так, для меди необходимо достичь 500°C, а для алюминия достаточно 400°C.
5. Холодная сварка не нуждается в разогреве деталей, но не может проводиться при температуре окружающего воздуха ниже +5°C. Это не сварочный процесс, а процесс образования клея из двух составляющих.
6. Лазерная сварка позволяет получить температуру в 25 тысяч градусов. Для соединения деталей на кромки направляют лазерный луч и подносят специальную присадку. Метод позволяет сваривать самые тугоплавкие металлы.

http://moyasvarka.ru/www.youtube.com/watch?v=stO6bD3UVIA

Для получения качественного шва мало знать температуру плавления нужного металла и температуру самой сварки. Необходимо учитывать температуру окружающей среды и тщательно подготовить детали, предназначенные для сварки.

www.samsvar.ru

описание, длина дуги и условия ее появления

Сама по себе сварочная дуга – это электрический разряд, который существует достаточно долго. Находится он между электродов под напряжением, расположенных в смеси газов и паров. Основные характеристики сварочной дуги – температура и довольно высокая, а также большая плотность тока.

Общее описание

Возникает дуга между электродом и металлической заготовкой, с которой ведется работа. Образование данного разряда возникает из-за того, что происходит электрический пробой воздушного промежутка. Когда возникает такой эффект, происходит ионизация молекул газа, повышается не только его температура, но и электропроводность, сам газ переходит в состояние плазмы. Сварочный процесс, а точнее горение дуги, сопровождается такими эффектами, как выделение большого количества тепла и световой энергии. Именно из-за резкого изменения этих двух параметров в сторону их большого увеличения происходит процесс плавления металла, так как в локальном месте температура увеличивается в несколько раз. Совокупность всех этих действий и называется сваркой.

Свойства дуги

Для того чтобы появилась дуга, необходимо кратковременно прикоснуться электродом к заготовке, с которой нужно работать. Таким образом происходит короткое замыкание, вследствие которого появляется сварочная дуга, температура ее довольно быстро растет. После касания необходимо разорвать контакт и установить воздушный зазор. Так можно подобрать необходимую длину дуги для дальнейшей работы.

Если разряд получится слишком коротким, то, возможно, что электрод прилипнет к обрабатываемому материалу. В этому случае плавка металла будет проходить слишком быстро, а это вызовет образование наплывов, что крайне нежелательно. Что касается характеристик слишком длинной дуги, то она неустойчива в плане горения. Температура сварочной дуги в зоне сварки в таком случае также не будет достигать требуемого значения. Довольно часто можно увидеть кривую дугу, а также сильную неустойчивость, когда работа проводится сварочным агрегатом промышленного назначения, особенно если ведется работа с деталями, имеющими большие габариты. Это часто называют магнитным дутьем.

Магнитное дутье

Суть такого метода состоит в том, что сварочный ток дуги способен создать небольшое магнитное поле, которое вполне может вступить во взаимодействие с магнитным полем, которое создается током, протекающим сквозь обрабатываемый элемент. Другими словами, отклонение дуги происходит за счет того, что появляются некоторые магнитные силы. Этот процесс называется дутьем потому, что отклонение дуги со стороны выглядит так, будто оно происходит из-за сильного ветра. Реальных способов избавиться от этого явления нет. Для того чтобы минимизировать влияние этого эффекта, можно пользоваться укороченной дугой, а сам электрод должен быть расположен под определенным углом.

Структура дуги

В настоящее время сварка – это процесс, который разобран достаточно детально. Благодаря этому известно, что существует три области горения дуги. Те участки, которые прилегают к аноду и катоду, соответственно анодный и катодный участок. Естественно, что температура сварочной дуги при ручной дуговой сварке также будет отличаться в этих зонах. Существует третий участок, который находится между анодным и катодным. Это место принято называть столбом дуги. Температура, необходимая для плавления стали, примерно 1300-1500 градусов по Цельсию. Температура столба сварочной дуги может достигать 7000 градусов по Цельсию. Хотя здесь справедливо будет отметить, что она не полностью передается на металл, однако и того значения хватает, чтобы успешно плавить материал.

Есть несколько условий, которые необходимо создать, чтобы обеспечить стабильную дугу. Необходим стабильный ток с силой около 10 А. При таком значении можно поддерживать стабильную дугу с напряжением от 15 до 40 В. Стоит отметить, что значение тока в 10 А минимальное, максимальное может достигать 1000 А. Распределение напряжения по участкам неравномерно и больше всего оно в анодном и катодном. Падение напряжение также происходит в дуговом разряде. После проведения определенных экспериментов было установлено, что, если проводить сварку плавящимся электродом, то наибольшее падение будет в катодной зоне. В таком случае распределение температуры в сварочной дуге также меняется, и наибольший градиент приходится на этот же участок.

Зная эти особенности, становится понятно, почему важно правильно выбирать полярность при сварке. Если соединить электрод с катодом, то можно достичь наибольшего значения температуры сварочной дуги.

Температурная зона

Несмотря на то, каким именно электродом проводится сварка, плавящимся или же неплавящимся, максимальный показатель температуры будет именно у столба сварочной дуги, от 5000 до 7000 градусов по Цельсию.

Область с наименее низкой температурой сварочной дуги смещается в одну из его зон, анодную или же катодную. На этих участках наблюдается от 60 до 70 % от максимального значения температуры.

Сварка переменным током

Все описанное выше касалось процедуры проведения сварки с постоянным током. Однако для этих целей можно использовать и переменный ток. Что касается отрицательных сторон, то здесь заметно ухудшение устойчивости, а также частые скачки температуры горения сварочной дуги. Из преимуществ выделяется то, что можно использовать более простое, а значит более дешевое оборудование. Кроме того, при наличии переменной составляющей практически пропадает такой эффект, как магнитное дутье. Последнее отличие – это отсутствие необходимости в выборе полярности, так как при переменном токе смена происходит автоматически с частотой около 50 раз за секунду.

Можно добавить, что при использовании ручного оборудования, кроме высокой температуры сварочной дуги при ручном дуговом методе, будет происходить излучение инфракрасных и ультрафиолетовых волн. В данном случае их испускает разряд. Это требует максимальных средств защиты для работника.

Среда горения дуги

На сегодняшний день существует несколько разных технологий, которые можно использовать во время сварки. Все они отличаются своими свойствами, параметрами и температурой сварочной дуги. Какие существуют методы?

1. Открытый способ. В данном случае горение разряда осуществляется в атмосфере.
2. Закрытый способ. Во время горения образуется достаточно высокая температура, вызывая сильное выделение газов, из-за сгорания флюса. Этот флюс содержится в обмазке, которая используется для обработки сварочных деталей.
3. Способ с применением защитных летучих веществ. В данном случае к зоне сварки подается газ, который представлен обычно в виде аргона, гелия или же углекислого газа.

Наличие такого способа оправдано тем, что он помогает избежать активного окисления материала, которое может возникать во время сварки, когда на металл воздействует кислород. Стоит добавить, что в некоторой мере распределение температуры в сварочной дуге идет таким образом, что в центральной части создается максимальное значение, создающее небольшой собственный микроклимат. В данном случае образуется небольшая область с повышенным значением давления. Такая область способна в некотором роде препятствовать поступлению воздуха.

Использование флюса позволяет избавляться от кислорода в области действия сварки еще эффективнее. Если использовать при защите газы, то данный дефект удается устранить практически полностью.

Классификация по продолжительности

Существует классификация сварочных дуговых разрядов по их продолжительности. Некоторые процессы осуществляются, когда дуга находится в таком режиме, как импульсный. Такие устройства проводят сварку короткими вспышками. На короткий промежуток времени, пока происходит вспыхивание, температура сварочной дуги успевает возрасти до такого значения, которого хватит, чтобы произвести локальную плавку металла. Сварка происходит очень точечно и только в том месте, где происходит касание устройства заготовки.

Однако подавляющее большинство сварочных приборов использует сварочную дугу продолжительного действия. В течение такого процесса осуществляется непрерывное перемещение электрода вдоль тех кромок, которые нужно соединить.

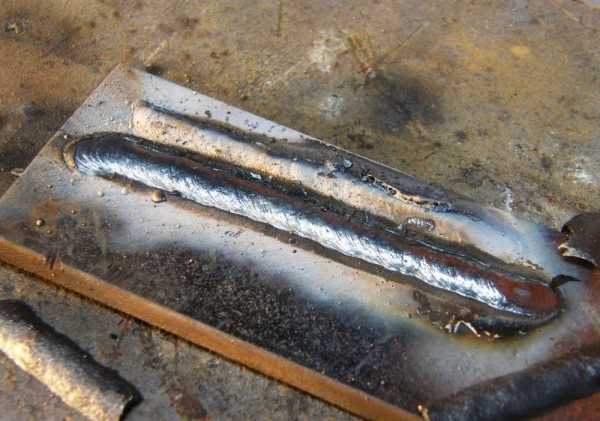

Есть области, которые называются сварочными ваннами. В таких участках температура дуги значительно повышена, и он следует за электродом. После того как электрод проходит участок, сварочная ванна уходит вслед за ним, из-за чего участок начинает довольно быстро охлаждаться. При охлаждении происходит процесс, который называют кристаллизацией. Вследствие этого и возникает сварочный шов.

Температура столба

Чуть более детально стоит разобрать столб дуги и его температуру. Дело в том, что этот параметр значительно зависит от нескольких параметров. Во-первых, сильно влияет материал, из которого создан электрод. Состав газа в дуге также играет важную роль. Во-вторых, существенное влияние оказывает и величина тока, так как при ее увеличении, к примеру, будет расти и температура дуги, и наоборот. В-третьих, тип электродного покрытия, а также полярность довольно важны.

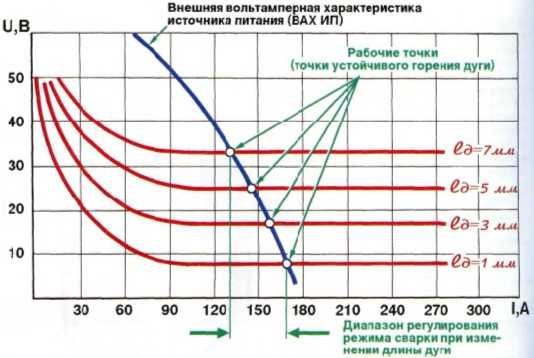

Эластичность дуги

Во время сварки необходимо очень пристально следить за длиной дуги еще и потому, что от нее зависит такой параметр, как эластичность. Чтобы в результате получить качественный и прочный сварной шов, необходимо чтобы дуга горела стабильно и бесперебойно. Эластичность сварной дуги и является характеристикой, описывающей бесперебойность горения. Достаточная эластичность просматривается в том случае, если удается сохранить устойчивость процесса сварки при увеличении длины самой дуги. Эластичность сварочной дуги прямо пропорционально зависит от такой характеристики, как сила тока, использующаяся для проведения сварки.

fb.ru

что это, температура и строение, особенности и характеристики

Современная промышленная сфера подразумевает под собой сварочные процессы, которые используются в разных направлениях.

Для того чтобы провести эту работу качественно, надежно, быстро и без затрат особых усилий, необходимо разобраться в понятии сварочная дуга – что это такое, каковы её особенности и другие моменты, пригодившиеся в работе.

Что собой представляет сварочная дуга?

Сварочная дуга представляет собой электрический разряд с высокой мощностью и большой длительностью, проходящий между электродами под напряжением в газовых смесях.

Характеризуется рассматриваемый элемент для сварки повышенной температурой, плотностью тока, за счет чего механизм может расплавить любой металл с температурой плавления больше, чем 3000 градусов.

Кроме этого данная деталь в сварочном инструменте выступает газовым проводником, c помощью которого преобразовывается тепловая энергия из электрической. Электрический заряд, в свою очередь, – это прохождение тока под напряжением сквозь газы.

Способы зажигания сварочной дуги.

Можно выделить несколько основных типов электрического заряда, при помощи которого происходит процесс горения:

1. Тлеющий.
   Можно возникнуть из-за низкого давления. Используется для процесса освещения в люминесцентной лампе и плазменного экрана.
2. Искровой.
   Появляется, после того, как давление сравняется с атмосферным. Имеет прерывистую форму. Механизм действия можно сравнить с молнией. Эксплуатируется для розжига двигателя внутреннего сгорания.
3. Дуговой.
   Используется во время сварочных работ либо для простого освещения. Имеет непрерывистую форму, появляется за счет атмосферного давления.
4. Коронный.
   Появляется в случае, если электрод структурно шероховатый, неоднородный, дополнительного электрода нет, иными словами появляется струйка. Используются для очистки газовой смеси от грязи и других инородных предметов.

Природа и строение

Строение и параметры сварочной дуги.

По своим особенностям, характеристика сварочной дуги и её природа достаточно легкие в понимании. Максимальная температура в электрическом рассматриваемом элементе для сварки может быть до 10 тысяч градусов.

Это получается за счет прохождения электрического тока через катоды, куда он попадает в ионизированный газ, а затем, после разряда с яркой вспышкой, дает возможность разогреться до необходимой температуры.

После ток попадает на металл, который подвергается сварке и дальнейшей обработке.

Поскольку температура достаточно большая, то данный элемент для сварки излучает инфракрасные и ультрафиолетовые лучи, которые является опасными для организма человека. От этого может нарушиться зрение, либо возникнуть сильный ожог на кожном покрове.

Чтобы защитить себя от негативных последствий необходимо изучить ее свойства, характеристики, а также обеспечить себя или мастера надежной защитой.

Ещё одним немаловажным аспектом является строение сварочной дуги. Вопрос о том, из скольких частей состоит сварочный элемент, достаточно интересный и познавательный. В первую очередь стоит отметить, что она обладает тремя главными зонами: анодной, катодной и столбом.

Когда горит механизм на катоде или аноде, появляются небольшого размера пятна – места, где температура имеет максимальное значение. Сквозь эти области и протекает электрический ток, а анодное и катодное места на поверхности подразумевают под собой пониженное действие напряжения.

Столб зачастую находится посреди этих локаций, и напряжение может незначительно спадать в нем. За счет этого сварочный элемент имеет длину, которая включает в себя все перечисленные области.

Самым оптимальным размером длины детали является 5 миллиметров, благодаря чему температура горения становиться постоянной, благоприятной и стабильной.

Разновидности

Существует несколько классификаций рассматриваемого элемента, которые имеют различные схемы подвода тока и среды, где он появляется.

Сварка дугой делится на следующие виды:

1. С прямым действием.
   В данном случае оборудование устанавливается в параллель изделию из металла, которое необходимо сварить. Дуга, в свою очередь, становится под прямым углом по направлению к электродам и металлической поверхности.
2. С косвенным действием.
   Появляется при использовании двух электродов, которые находятся от свариваемого изделия под углом в 50 градусов. Дуга появляется между электродом и свариваемым материалом.

Возникновение сварочной дуги.

Помимо этого, можно поделить по принципу атмосферы, где появляется сварочная дуга:

1. Открытая сфера.
   Дуга может гореть на открытом пространстве с образованием газовой фазы, где содержится пар металла, электрода и поверхностей после обработки сварочным инструментом.
2. Закрытая сфера.
   Дуга горит под флюсом. В газовой фазе возле дуги попадает пар материала, электродов и самого флюсового слоя.
3. С подачей газовой смеси.
   В дуге могут находиться сжатый газ, такой как гелий, углекислый газ, водород, аргон и иные примеси газовых веществ. Они необходимы, чтобы свариваемая поверхность изделия не подвергалась окислению. Благодаря их подаче среда восстанавливается либо становиться нейтральной к внешним факторам. В дугу попадает газ, который подается для работы, пар от свариваемого изделия и электродов.

Помимо перечисленных классификаций можно также выделить виды по длительности действия:

• классический используется для постоянной эксплуатации;
• импульсный – для одноразового использования.

Также можно выделить разновидности в зависимости от материала, применяемого электрода – уголь, вольфрам, плавящийся либо неплавящийся электрод соответственно.

Одним из самых востребованных деталей является стальной, т.е. плавящийся электрод. Однако на сегодняшний день большинство профессионалов отдают предпочтение неплавящемуся, из чего можно сделать вывод, что типы рассматриваемых элементов достаточно различны между собой.

Условия горения

Со стандартными условиями температура в столбе сварочной дуги достигает 7000 градусов, в максимальном своем значении. Используя катод, необходимо добиться постоянной температуры, при которой будет возникать и горечь дуга. В этом случае также учитываются такие факторы, как диаметр, размер и температура окружающей среды.

Классификация сварочной дуги.

Важно следить за тем, чтобы значение не колебалось, благодаря чему можно сваривать абсолютно любой материал. Исправный источник питания – залог постоянного показателя температуры элемента, именно это дает влияние на свойство работы элемента.

Основные области сварочной дуги – это работа ионизированного газа, а также применение щелочной либо щелочно-земельной группы в виде калия или кальция, чтобы способствовать надежному и хорошему горению сварочной дуги. Вопрос, в какой среде может гореть сварочная дуга достаточно актуальный.

Необходимо учитывать много физических и химических факторов, уметь рассчитывать, сколько энергии затрачивается для отрыва электрона от атома, в зависимости от природы газового новообразования и т.д.

Итог

Исходя из всего сказанного, можно сделать вывод, что при сварке дуговой металлические конструкции скрепляются надежнее всего. Сварочные работы сильно влияют на промышленную сферу сегодняшнего дня, из-за возможности под высокой температурой сварочной дуги припаивать различные материалы друг к другу.

Чтобы получить качественный и надежный шов нужно задействовать силы, действующие в сварочной дуге, изучить всю её характеристику, понимать каждое значение плотности тока, температуры, напряжения, что даст возможность провести процедуру быстро и без трудностей.

tutsvarka.ru

Электрическая сварочная дуга – Осварке.Нет

Сварочная дуга — длительный разряд электрического тока, горящий между сварочным электродом и сварочной конструкцией в ионизированной среде газов и паров металлов.

Виды сварочной дуги

Различают следующие виды дуги:

• прямого действия — дуга горящая между металлическим сварочным электродом и сварной конструкцией;
• непрямого действия — горение дуги происходит между двумя электродами, а основной металл не включается в электрическую цепь;
• трехфазная дуга — подведено по одной фазе на два сварочных электрода, а третья к сварочной конструкции;
• плазменная дуга — дуга сжатая газами.

Обязательным условием горения дуги является наличие заряженных частичек (электронов и ионов) в промежутке газов между электродом и металлом. При обычной среде газы не проводят электрический ток. Для того чтобы зажечь дугу необходимо замкнуть электрод касанием об изделие, после чего выделяется значительный потенциал тепла, который ускоряет движение свободных электронов в цепи. Когда конец электрода отрывается, находясь под воздействием электрического поля вылетают в межэлектродное пространство. Самостоятельный выход электронов с катода в газовое пространство называется электронной эмиссией. Источник питания сварной дуги постоянно поставляет новые электроны и дуга горит постоянно. Техника зажигания дуги при ручной дуговой сварке описана здесь.

Современное сварочное оборудование позволяет выполнять зажигание дуги бесконтактным методом — не касаясь электродом об изделие. Выполняется это при помощи использования генератора высокочастотных колебаний — осциллятора.

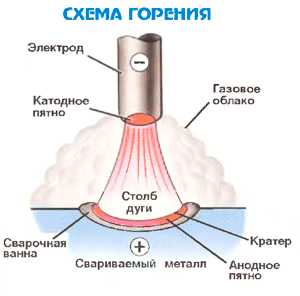

Строение сварочной дуги: катодное пятно, столб дуги, анодное пятно

Катодное пятно является источником и местом выхода электронов. Этот участок электрической дуги разогревается до температуры 2400-2600°C при использовании покрытых электродов, а количество тепла выделенного тепла на этом участке равняется 38% от общего. На этом участке дуги теряется 12-17 В напряжения  сосредоточенных на разгон электродов и их эмиссию.

Столб дуги в отличии от катодного и анодного пятна является нейтральным участком дуги, где одновременно находится одинаковое количество позитивно и негативного заряженных частиц. Столб дуги выделяет приблизительно 20% об общего количества тепла. Потеря напряжения на этом участке сварочной дуги зависит от ее длины и становит 2-12 В. Температура столба дуги самая высокая 6000-8000°C.

Анодное пятно — место входа электродов в сварочную цепь с дуги. Температура 2400-2600°C, а количество выделяемого тепла 42% от общего. Спад напряжения 2-11 В. Анодное пятно под воздействием постоянной бомбардировки имеет вогнутую форму, которую называют кратером.

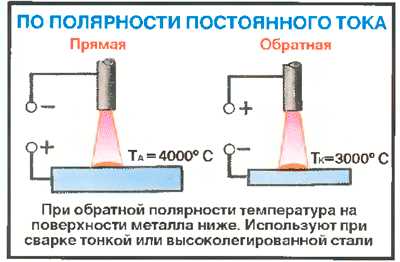

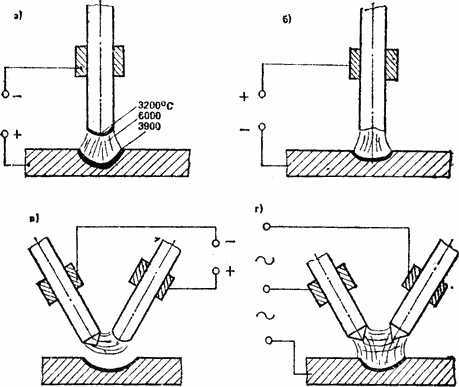

При сварке на постоянном токе различают прямую и обратную полярность. Меняют полярность в зависимости от вида свариваемого материала. Если требуется больший нагрев металла и глубина проплавления необходимо установить анод на изделие, где будет выделяться больше тепла — прямая полярность. При сварке на обратной полярности анод и катод меняются местами, поэтому на изделии выделяется меньше тепла.

Для сварки дугой переменного тока характерно менять полярность с частотой 50 Гц, поэтому на электроде и изделии выделяется одинаковое количество тепла. При сварке на переменном токе дуга горит менее стойко и усиливается разбрызгивание электродного металла.

osvarke.net

Температура сварки дуговой, плазменной, в инертной газовой среде

Сегодня нет ни одной отрасли промышленности или хозяйствования, в которой не применялась бы сварка. Самым старым, но до сих пор самым востребованным остается ручная дуговая сварка, которая осуществляется при помощи электрода, сделанного из металла. Температура сварки такого типа может колебаться от 6000 до 12000 градусов. С ее помощью можно сваривать элементы в помещении и на открытом воздухе, добираться в труднодоступные места.

Классификация основных видов сварки.

Механизм сваривания заключается в том, что металл разогревается под действием газа, давления либо тока до начала плавления. Расплавленные кромки перемешиваются с таким же электродом, а потом остывают и твердеют, создавая качественный (или некачественный) шов.

Но как выбрать температуру для конкретного случая? Нужно просто вспомнить школьные знания. В старших классах на уроках химии школьники узнают, что каждый металл имеет собственную температуру плавления. Рассуждая логично, можно сделать вывод, что и температура для их сварки должна быть разной. Это подтверждает практика. Алюминий коробится, если его сваривать при температуре, необходимой чугуну, а температура, необходимая для сварки чугуна, абсолютно не подходит для стальных конструкций и элементов.

По этим причинам перед сварочными работами нужно сначала изучить особенности материала, с которым придется контактировать, выбрать подходящий вид сварки.

Температура и особенности дуговой сварки

Рисунок 1. Схема ручной дуговой сварки.

Электродуговая сварка – самый распространенный процесс, предназначенный для получения цельных деталей, неразъемных на уровне атомных связей. Именно электродуговая сварка позволяет достичь максимально высоких температурных показателей. Минимальный нагрев составляет не меньше 6 тысяч градусов, но при необходимости при помощи электрической дуги можно разогреть стык металла и электрода до 12 тысяч градусов.

Электрическая дуга получила свое название из-за внешнего вида. При сварке в газовой среде образуется электроразряд, который характеризуется высокой плотностью тока, температурой и газовым давлением. Нагретый газ начинает светиться и изгибаться, образуя известную сварщикам дугу, которая горит между краем свариваемого металла и электродом. На рис.1 наглядно показан процесс, который имеет место при дуговой сварке.

Когда между деталью и электродом возникает раскаленная дуга, они начинают расплавляться, образуя сварочную ванну. Через дугу в эту ванну попадает расплавленный металл с электрода. Покрытие, плавящееся одновременно с электродом, образует шлак на поверхности горячего металла и газовую среду вокруг дуги. По мере того как сварщик продвигает дугу вперед, металл затвердевает, образуя сварочный шов, покрытый коркой из шлака. После остывания шва она ликвидируется.

Чаще всего электродуговая сварка применяется для соединения очень толстых деталей или элементов, выполненных из углеродистых сталей, имеющих высокую тугоплавкость.

Сварка в газовой среде

Рисунок 2. Схема сварки в инертном газе.

Наиболее известное название такой сварки – аргонно-дуговая, или АДС. Однако это не точное название, потому что для создания инертной газовой среды может использоваться не только аргон, но и азот, гелий, различные газовые смеси. Сварка в газовой среде проводится при помощи неплавящегося электрода и используется там, где требуется температура, не превышающая 6 тысяч градусов.

Неплавящиеся электроды изготавливают из вольфрама. Сварка с его применением в инертной аргоновой или гелиевой среде позволяет разогревать металл при помощи тепла. Оно выделяется, когда между разогретым металлом и неплавящимся электродом загорается электродуга. Инертный газ не просто предохраняет стык от любого окисления, но и полностью изгоняет кислород из сварного шва, поэтому последний образуется только из металлических расплавленных кромок.

Иногда, чтобы уплотнить шов, используют присадочную проволоку из материала, идентичного свариваемому элементу, которую вручную подводят к месту сварки. На рис.2 показан механизм работы с неплавящимся электродом.

Вольфрам закрепляется в специальной горелке с токопроводящим устройством, к ней при помощи шлангов подводится газ и провод, по которому течет ток. Струя инертного газа, выделяющегося из сопки, одновременно защищает от окисления или попадания азота и сварочную ванну, и шов, и электрод, и дугу.

Преимущество такой сварки заключается в том, что с ее помощью можно на атомном уровне соединять большое количество однородных металлов (например, золото, бронзу, титан, любые магниевые сплавы). Технология также позволяет сваривать разные металлы, например низкоуглеродную и нержавеющую сталь, медь и бронзу и т.п.

Плазменная сварка

Схема плазменной сварки открытой и закрытой плазменной струей.

Если требуется получить температуру свыше 30 тысяч градусов, используют плазменную сварку.

В этом случае на поверхность металла подается не инертный, а ионизированный газ, который состоит из незаряженных атомов и молекул, заряженных электронов и ионов.

Плазменная дуга от обычной отличается по многим параметрам:

1. Дуга имеет форму цилиндра, а не конуса и значительно меньший диаметр.
2. Плазменная дуга имеет значительно более высокую температуру.
3. Ее давление на металл в 6-10 раз выше, чем у обычной дуги.
4. Плазменный процесс может поддерживаться на токах 0,2-30 А.

Плазма является более универсальным источником тепла, необходимого для нагрева. Она позволяет проплавлять металл на большую глубину, одновременно обеспечивая меньший диаметр проплавления.

Цилиндрообразная форма дуги позволяет работать в максимально труднодоступных местах или там, где колеблется расстояние между горелкой и деталью.

Процесс плазменной сварки заключается в том, что в дугу принудительно вдувают ионизированный газ. При помощи плазмотрона дуга сжимается, увеличивается ее мощность, а температура может достигнуть 30 тысяч градусов.

Самый распространенный вид плазменной сварки – микроплазменный. Такой метод позволяет соединять тонкостенные трубы, фольгу и т.п. не прожигая их, но добиваясь глубокого соединения.

Другие виды сварки

Таблица температур при сварке.

1. Варить металл можно не только снаружи, но и внутри сварочной камеры. Так. при диффузной сварке у элементов, которые нужно соединить, зачищают кромки, а сами детали помещают в камеру с заранее заданным давлением. Кромки разогреваются до 600-700°C, детали сдавливаются и свариваются. Такой метод лег в основу соединения пропиленовых изделий. При сварке полипропилена обычно достаточно 260°C.
2. При электрошлаковой сварке температуры в сварочной ванне могут достигать 1700°C, поэтому она не подходит для соединения деталей из тугоплавких металлов. Механизм работы заключается в том, что ток подогревает и поддерживает на одном уровне температуру в шлаковой ванне, в которой расплавляются металлические кромки. Если температура в ванне ниже, чем точка плавления рабочего металла, то процесс становится невозможным.
3. Электронно-лучевая сварка, при которой для нагрева используют пучок электронов, позволяет получать температуру около 6 тысяч градусов.
4. В ультразвуковой сварке температура зависит от самого металла. На его концы воздействуют ультразвуковыми волнами, от микроколебаний кромки раскаляются и начинают плавиться, а потом свариваются. Процесс для разных металлов происходит при разных температурах. Так, для меди необходимо достичь 500°C, а для алюминия достаточно 400°C.
5. Холодная сварка не нуждается в разогреве деталей, но не может проводиться при температуре окружающего воздуха ниже +5°C. Это не сварочный процесс, а процесс образования клея из двух составляющих.
6. Лазерная сварка позволяет получить температуру в 25 тысяч градусов. Для соединения деталей на кромки направляют лазерный луч и подносят специальную присадку. Метод позволяет сваривать самые тугоплавкие металлы.

Для получения качественного шва мало знать температуру плавления нужного металла и температуру самой сварки. Необходимо учитывать температуру окружающей среды и тщательно подготовить детали, предназначенные для сварки.
