2.2. Типы и устройство теодолитов

2.2.1. Классификация теодолитов

Теодолит– это геодезический прибор, предназначенный для измерения горизонтальных и вертикальных углов.

В настоящее время отечественными заводами в соответствии с действующим ГОСТом 10529–96 изготавливаются теодолиты четырех типов: Т05, Т1, Т2, Т5 и Т30.

Для обозначения модели теодолита используется буква Т и цифры, указывающие угловые секунды средней квадратической ошибки однократного измерения горизонтального угла.

 По точности теодолиты подразделяются на три группы:

техническиеТ30, предназначенные для измерения углов со средними квадратическими ошибками до ±30″;

точныеТ2 и Т5 – до ±2″ и ±5″;

высокоточныеТ05 и Т1 – до ±1″.

ГОСТом 10529–96 предусмотрена модификация точных и технических теодолитов. Так, например, теодолит Т5 должен изготовляться в двух вариантах: с цилиндрическим уровнем при алидаде вертикального круга и с компенсатором, заменяющим этот уровень. Теодолит с компенсатором при вертикальном круге обозначается Т5К. Компенсатор представляет собой линзу или призму, подвешенную на четырех тонких проволоках. При наклоне оси вращения теодолита (вертикальной оси) в небольших пределах (1′ – 2′) линза, сместившись под действием силы тяжести, сместит изображение делений вертикального круга таким образом, что отсчет по нему будет соответствовать отвесному положению оси вращения прибора, т.е. автоматически компенсирует наклон этой оси. Поэтому отсчет по вертикальному кругу при горизонтальном положении визирной оси будет равным или близким 0° даже при не строго отвесном положении оси вращения теодолита. Этот отсчет называют местом нуля.

Технические и эксплуатационные характеристики теодолитов постоянно улучшаются. Шифр обновленных моделей начинается с цифры, указывающей на соответствующее поколение теодолитов: 2Т2, 2Т5К, 3Т5КП, 3Т30, 3Т2, 4Т30П и т. д.

 По конструкции, предусмотренной ГОСТом 10529–96 типы теодолитов делятся на повторительные и неповторительные.

У повторительных теодолитов лимб имеет закрепительный и наводящий винты и может вращаться независимо от вращения алидады.

Неповторительнаясистема осей предусмотрена у высокоточных теодолитов.

2.2.2. Устройство теодолитов

Устройство теодолита основано на принципе измерения горизонтального угла (рис. 15).

При геодезических работах измеряют не угол между сторонами, а его ортогональную (горизонтальную) проекцию, называемую горизонтальным углом. Так, для измерения угла АВС (рис. 15) нужно предварительно спроектировать на горизонтальную плоскость точкиА,

В, иС и измерить горизонтальный уголabc= β.

Рис. 15. Принцип измерения

горизонтального угла

Рассмотрим двугранный угол между вертикальными плоскостями V1иV, проходящими через стороны углаАВС. Уголβдля данного двугранного угла является линейным. Следовательно, углуβравен всякий другой линейный угол, вершина которого находится в любой точке на отвесном ребреВВ1двугранного угла, а стороны его лежат в плоскости, параллельной плоскостиМ. Итак, для измерения величины углаβможно в любой точке, лежащей на ребреВВ1двугранного угла, допустим в точкеb1, установить горизонтальный круг с градусными делениями и измерить на нем дугуa1c

1, заключенную между сторонами двугранного угла, которая и будет градусной мерой углаa1b1c1, равнойβ, т. е. уголabc = β.

Для измерения горизонтальных проекций углов между линиями местности в теодолите используется горизонтальный угломерный круг с градусными делениями, называемый лимбом. Стороны угла проектируют на лимб с использованием подвижной визирной плоскостизрительной трубы. Она образуетсявизирной осью1трубы при её вращении вокруг горизонтальной оси. Данную плоскость поочередно совмещают со сторонами углаВАиВС, последовательно направляя визирную осьзрительной трубы на точки А и С. При помощи специального отсчетного приспособления алидады, которая находится над лимбом соосно с ним и перемещается вместе с визирной плоскостью, на лимбе фиксируют начало и конец дуги

a1c1 (см. рис. 15), беря отсчеты по градусным делениям. Разность взятых отсчетов является значением измеряемого угла β.

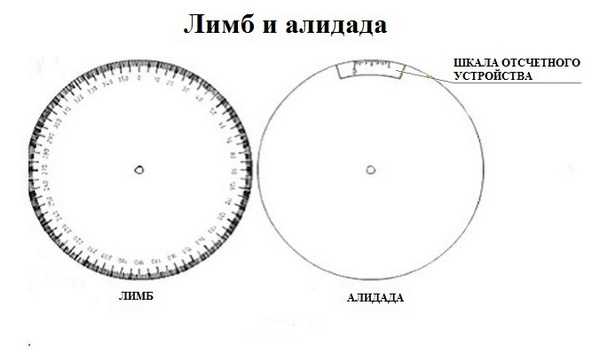

Лимб и алидада, используемые для измерения горизонтальных углов, составляют в теодолите горизонтальный круг 17(рис. 16).Ось вращения алидады горизонтального круга называют основной осью теодолита.

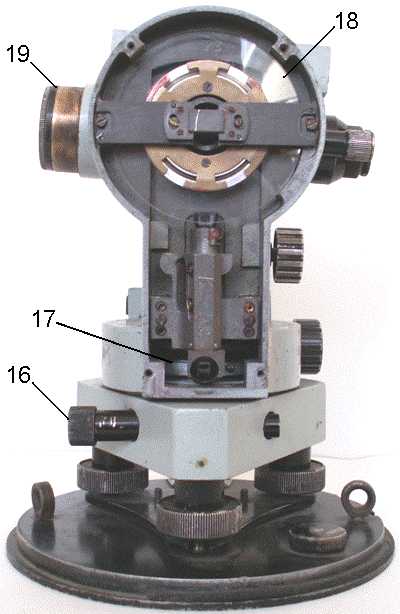

В теодолите также имеется вертикальный круг 18с лимбом и алидадой, служащий для измерения вертикальных проекций углов – углов наклона. Принято считать углы наклона выше горизонта положительными, а ниже горизонта – отрицательными. Лимб вертикального круга обычно наглухо скреплён со зрительной трубой и вращается вместе с ней вокруг горизонтальной оси теодолита.

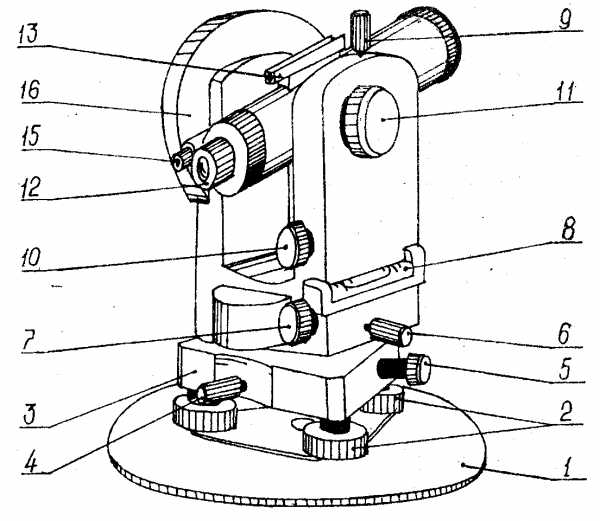

Рис. 16. Устройство теодолита Т30: 1 – основание; 2 – исправительный винт цилиндрического уровня; 3, 4 – закрепительный и наводящий винты алидады; 5 – цилиндрический уровень; 6 – наводящий винт зрительной трубы; 7 – кремальера; 8 – закрепительный винт зрительной трубы; 9 – визир; 10 – окуляр зрительной трубы; 11 – окуляр отсчетного микроскопа; 12 – колонка; 13 – подставка; 14 – закрепительный винт лимба; 15 – подъемный винт; 16 – наводящий винт лимба; 17 – гори­зонтальный круг; 18 – вертикальный круг; 19 – объектив зрительной трубы; 20 – зеркальце для подсветки штрихов отсчетного микроскопа; 21 – кронштейн для ориентир-буссоли

Перед измерением углов центр лимба горизонтального круга с помощью отвеса или оптического центрира устанавливают на отвесной линии, проходящей через вершину измеряемого угла, а плоскость лимба приводят в горизонтальное положение, используя с этой целью три подъемных винта

15и цилиндрический уровень5. В результате данных действий основная ось теодолита должна совпасть с отвесной линией, проходящей через вершину измеряемого угла.

Для установки, настройки и наведения теодолита на цели в нем имеется система винтов: становой и подъемные винты, закрепительные (зажимные) и наводящие (микрометренные) винты, исправительные (юстировочные) винты.

Становымвинтом теодолит крепят к головке штатива,подъемнымивинтами – горизонтируют.

Закрепительнымивинтами скрепляют подвижные части теодолита (лимб, алидаду, зрительную трубу) с неподвижными.Наводящимивинтами сообщают малое и плавное вращение закрепленным частям.

Зрительные трубы теодолитов чаще всего бывают астрономические, дающие обратное (перевернутое) изображение. Но в последнее время применяются трубы, которые дают прямое изображение.

При наблюдении предметов на них наводится вполне определенная точка трубы. Такой точкой является центр сетки нитей, представляющий собою пересечение горизонтальной нити и продолженной вертикальной. Сетка нитей (рис. 17) видна в поле зрения трубы и изображена на специальной сеточной диафрагме, размещенной вблизи переднего фокуса окуляра. Сеточная диафрагма представляет собою стеклянную пластинку в металлической оправе.

Она может слегка перемещаться в горизонтальном и вертикальном направлениях исправительнымивинтами сетки. Симметрично относительно горизонтальной нити нанесены дальномерные штрихи для определения расстояний.

К оптическим характеристикам зрительной трубы относятся: увеличение, поле зрения, относительная яркость и разрешающая способность, которую принимают за точность визирования трубой.

Увеличение зрительной трубы показывает во сколько раз увеличивается размер предмета, рассматриваемого в зрительную трубу, по сравнению с размером этого же предмета, видимого невооруженным глазом.

Полем зрения трубыназывается то пространство, которое видно в трубу при ее неподвижном положении.

Яркость изображения определяется количеством света, которое падает на глаз в секунду времени на квадратный миллиметр изображения. Такая яркость называется абсолютной, ее нельзя выразить определенным числом. Поэтому пользуются относительной яркостью, представляющей собой отношение абсолютной яркости вооруженного зрительной трубой глаза и невооруженного глаза.

Для приведения осей и плоскостей прибора в отвесное или горизонтальное положение служат уровни, они бывают двух типов: круглые – для предварительной, грубой установки приборов и цилиндрические – для окончательной, точной установки. Цилиндрический уровень представляет собой стеклянную трубку, внутренняя поверхность которой отшлифована в виде бочкообразного сосуда, в продольном сечении представляющего дугу окружности некоторого радиуса.

Стеклянные сосуды уровней заполняют эфиром или смесью эфира со спиртом в подогретом состоянии. Когда наполнитель остынет и сожмется в объеме, образуется пространство, заполненное парами наполнителя, то есть пузы­рек. При изменении температуры пары наполнителя легко переходят из парообразного состояния в жидкое и наоборот, отчего размеры пузырька изменяются. В цилиндрических уровнях добиваются, чтобы длина пузырька составляла примерно 1/3 длины трубки при температуре +20С. Чтобы можно было судить о перемещении пузырька, на наружной поверхности уровня наносятся штрихи. Расстояние между штрихами обычно равно 2 мм. Середина трубки уровня называется нуль-пунктом. На цилиндрическом уровне нуль-пункт обычно не обозначается, а относительно него штрихи наносятся симметрично. Касательная к внутренней поверхности трубки, проходящая через нуль-пункт вдоль длины цилиндрического уровня, называется осью уровня. Когда середина пузырька уровня совпадает с нуль-пунктом, ось уровня занимает горизонтальное положение. При смещении пузырька уровня на одно деление ось уровня наклоняется на некоторый угол, который называется

ценой деления уровня. Чем меньше цена деления уровня, тем чувствительнее, точнее уровень.

Рассмотрим подробно устройство и характеристики теодолита Т30 и его модификаций (2Т30, 4Т30П), которые обычно используются в инженерно-геодезических работах.

Теодолит Т30 (см. рис.16) и его модификации относятся к разряду технических с повторительной системой вертикальной оси. Система отсчитывания односторонняя. Увеличение трубы 18х (Т30) и 20х (2Т30, 4Т30П), пределы визирования от 1,2 м до бесконечности, цена деления цилиндрического уровня 45″. Данные теодолиты применяются для прокладывания теодолитных и тахеометрических ходов, плановых и высотных съемок.

На зрительной трубе имеется оптический визир 9, в поле зрения которого виден светлый крест. Этот крест совмещается с целью (предметом), который должен попасть в поле зрения трубы, но изображение предмета может быть размытым (иногда его изображение вообще не будет видно). Чтобы изображение предмета было четким, сначала вращением диоптрийного кольца окуляра трубы10получают отчетливое изображение сетки нитей (это действие называется установкой зрительной трубы по глазу). Затем с помощью кремальеры7перемещают в трубе специальную фокусирующую линзу до тех пор, пока изображение цели не станет четким, т. е. выполняют установку трубы по предмету. После этого зажимные винты зрительной трубы8и алидады горизонтального круга3закрепляются, и микрометренными винтами алидады4и трубы6 центр сетки нитей наводится на предмет.

В теодолите Т30 подставка 13жестко скреплена с основанием1, служащим одновременно донцем футляра, что позволяет закрывать теодолит футляром, не снимая его со штатива. Ось вращения теодолита устанавливается в отвесное положение с помощью подъемных винтов15и цилиндрического уровня при алидаде горизонтального круга5.

Полая вертикальная ось теодолита позволяет центрировать прибор над точкой местности с помощью зрительной трубы. Прибор снабжается окулярными насадками для зрительной трубы и микроскопа, которые применяют при наблюдении предметов, расположенных относительно горизонта под углом более 45° .

В теодолитах Т30 имеется только один цилиндрический уровень при алидаде горизонтального круга 5, который прикрепляется к подставке зрительной трубы параллельно визирной плоскости. Положение уровня изменяется юстировочными (исправительными) винтами2. При алидаде вертикального круга уровня нет.

Теодолит по особому заказу может быть укомплектован ориентир-буссолью и уровнем, который прикрепляется к трубе для нивелирования горизонтальным визирным лучом. Обычно к зрительной трубе прикрепляют два визира. При установке уровня на трубе один из визиров должен быть снят.

На рис. 18 приведено устройство технического теодолита 4Т30П.

В качестве отсчетных приспособлений в технических теодолитах применяются штриховой и шкаловой микроскопы (рис. 19).

В теодолите Т30 отсчетное приспособление выполнено в виде штрихового микроскопа (рис. 19, а), позволяющего брать отсчеты с точностью 1′, а в его модификациях (2Т30, 4Т30П) – шкалового микроскопа тридцатисекундной точности (рис. 19,б, в).

Изображение штрихов и цифр обоих кругов передаются в поле зрения микроскопа. Поворотом и наклоном зеркала 16 (см. рис. 18) достигают оптимального освещения поля зрения микроскопа и вращением диоптрийного кольца его окуляра 15 устанавливают по глазу четкое изображение отсчетного устройства.

В верхней части поля зрения отсчётного микроскопа, обозначенной буквой В, видны штрихи вертикального круга; в нижней части, обозначенной буквой Г, – штрихи горизонтального круга.

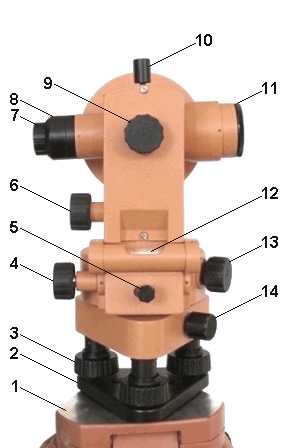

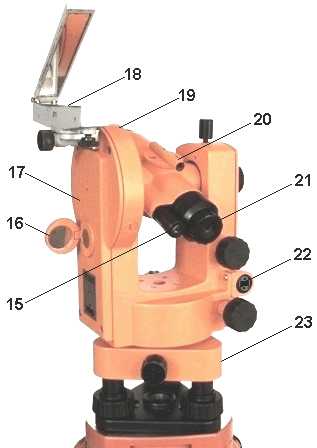

Рис. 18. Устройство теодолита 4Т30П: 1 – головка штатива; 2 – основание; 3 – подъемный винт; 4 – наводящий винт алидады; 5 – закрепительный винт алидады; 6 – наводящий винт зрительной трубы; 7 – окуляр зрительной трубы; 8 – предохранительный колпачок сетки нитей зрительной трубы; 9 – кремальера; 10 – закрепительный винт зрительной трубы; 11 – объектив зрительной трубы; 12 – цилиндрический уровень; 13 – винт поворота лимба; 14 – закрепительный винт; 15 – окуляр отсчетного микроскопа с диоптрийным кольцом; 16 – зеркальце для подсветки штрихов отсчетного микроскопа; 17 – колонка; 18 – ориентир-буссоль; 19 – вертикаль­ный круг; 20 – визир; 21 – диоптрийное кольцо окуляра зрительной трубы; 22 – испра­вительные винты цилиндрического уровня; 23 – подставка

В штриховом микроскопе теодолита Т30 в середине поля зрения виден штрих, относительно которого осуществляется отсчет по лимбу (рис. 19, а).Перед отсчетом по лимбу необходимо определить цену деления лимба. В теодолите Т30 цена деления лимба составляет 10 угловых минут, так как градус разделен на шесть частей. Число минут оценивается на глаз в десятых долях цены деления лимба. Точность отсчета составляет 1′.

В шкаловом микроскопе в поле зрения видна шкала, размер которой соответствует цене деления лимба (рис. 19, б,в). Для теодолита технической точности размер шкалы и цена деления лимба равны 60′. Шкала разделена на двенадцать частей и цена ее деления составляет 5 угловых минут. Если перед числом градусов знака минус нет, отсчет производится по шкале от 0 до 6 в направлении слева направо (рис. 19,б). Если перед числом градусов стоит знак минус, то минуты отсчитываются по шкале вертикального круга от –0 до –6 в направлении справа налево (рис. 19,в). Десятые доли цены деления шкалы берутся на глаз с точностью до 30”.

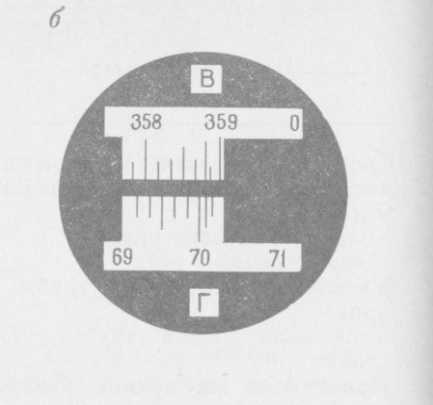

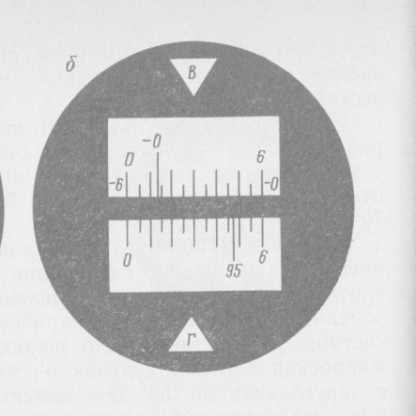

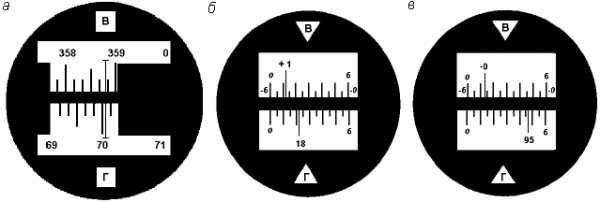

Рис. 19. Поле зрения отсчетных устройств: а – штрихового микроскопа с отсчетами по вертикальному кругу 358°48′, по горизонтальному 70°04′; б – шкалового микроскопа с отсчетами: по вертикальному кругу 1°11,5′, по горизонтальному 18°22′; в – по вертикальному кругу – минус 0°46,5′, по горизонтальному – 95°47′

Чтобы теодолит обеспечивал получение неискаженных результатов измерений, он должен удовлетворять соответствующим геометрическим и оптико-механическим условиям. Действия, связанные с проверкой этих условий, называют поверками. Поверки теодолита выполняются в соответствии с паспортом-инструкцией, прилагаемой к прибору, или инструкцией по проведению технологической поверки геодезических приборов [2].

Если какое-либо условие не соблюдается, с помощью исправительных винтов производят юстировку прибора.

studfiles.net

Устройство теодолита

На местности измерения горизонтальных и вертикальных углов производится прибором, называемым теодолитом. Теодолиты в зависимости от точности разделяются на высокоточные, точные и технические. К последней группе относятся теодолиты, применяемые в строительное- монтажном производстве (Т – 30, 2Т – 30), средняя квадратическая погрешность измерения углов в таких теодолитах составляет 30ʹʹ. Схема устройства теодолита представлена на рисунке 23. Теодолит имеет стеклянный или металлический лимб, разделённый по окружности на 360º. Над лимбом установлен вращающийся круг –алидада.

К подставкам теодолита прикреплена зрительная труба, вращающаяся в вертикальной плоскости вокруг оси НН1.

Ось ZZ1 является вертикальной осью вращения прибора. В горизонтальное положение теодолит приводится с помощью трёх подъёмных винтов (17) и цилиндрического уровня (4). На оси вращения трубы наглухо с ней прикреплён вертикальный круг (9). Он может располагаться справа или слева от зрительной трубы; первое положение называется «круг право» – КП, второе положение «круг лево» – КЛ. В комплект теодолита входят буссоль, штатив и отвес. Теодолит крепится к штативу с помощью станового винта. Вращающиеся части теодолита снабжены закрепительными винтами (2,8,12) для закрепления их в неподвижное состояние и наводящими винтами (3,5,16) для точного ориентирования прибора по заданному направлению (рис.28, 29).

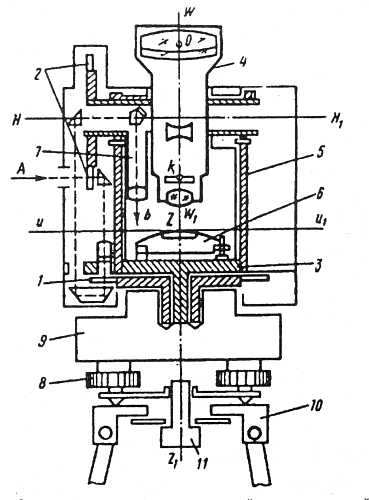

Рис.28 Схема устройства теодолита



J J1 – вертикальная ось вращения теодолита

U U1 – ось цилиндрического уровня горизонтального круга

Н Н1 – горизонтальная ось вращения трубы

V V1 – визирная ось зрительной трубы



Рис. 29 Основные части теодолита



1 – подставка

2 – закрепительный винт лимба

3 – наводящий винт алидады

4 – наводящий винт зрительной трубы

5 – окуляр отсчётного устройства

6 – оптический визир

7 – вертикальный круг

8 – закрепительный винт зрительной трубы

9 – кремальера

10 – исправительные винты уровня

11 – уровень

12 – закрепительный винт алидады

13 – наводящий винт лимба

14 – трегер

15 – подъёмные винты

16 – пружинящая пластина



У оптических теодолитов данного типа отсчётными устройствами являются: штриховой и шкаловой микроскопы. На рисунке 30 показано поле зрения штрихового микроскопа, где кроме делений лимба с ценой деления 10′ виден штрих, по которому на глаз оценивают десятые доли наименьшего деления лимба.

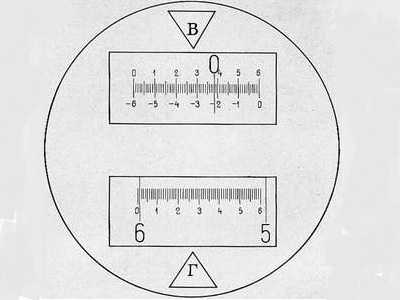

Рис.30 Штриховой микроскоп Рис.31 Шкаловой микроскоп

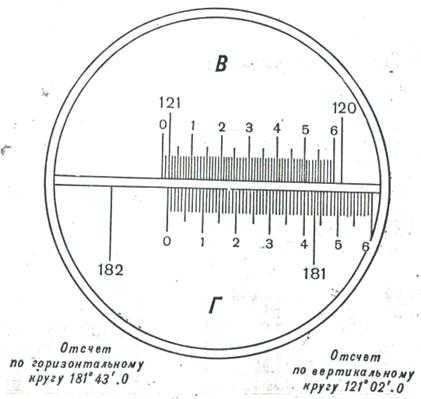

Более точные отсчёты даёт шкаловой микроскоп. На рисунке 31 изображена шкала с наименьшим делением лимба 60′. Шкала микроскопа разделена на 12 частей, т.е. одно деление равняется 5′.





Поверки теодолита

Чтобы обеспечить ожидаемую точность измерения углов, теодолит должен удовлетворять определённым оптико – механическим и геометрическим условиям. Первые условия обычно гарантирует завод – изготовитель. Геометрические условия чаще всего подвержены изменениям в процессе работы и транспортировки прибора. Поэтому геометрические условия необходимо проверять перед началом полевых работ. При геодезическом обслуживании строительно-монтажных работ малейшее несоблюдение этих условий вызовет брак, особенно при монтаже строительных конструкций. В связи с этим требуется систематически выполнять поверки теодолита. Каждая поверка состоит из двух частей: 1) выявления нарушения или соблюдения данного условия; 2)исправления (юстировки) положения соответствующей части инструмента для устранения нарушения поверяемого условия.

Поверки – это действия, которыми контролируют правильность взаимного расположения осей.

Я поверка.

Ось цилиндрического уровня при алидаде горизонтального круга должна быть перпендикулярна вертикальной оси вращения теодолита ( U U1 J J1).

Порядок подготовки.Перед выполнением поверки проводят предварительное нивелирование теодолита. Для этого устанавливают уровень параллельно плоскости двух подъёмных винтов и вращением этих винтов в разные стороны приводят пузырёк уровня в нуль-пункт. Далее поворачивают верхнюю часть теодолита на 90º и вращением третьего винта приводят пузырёк уровня на середину.

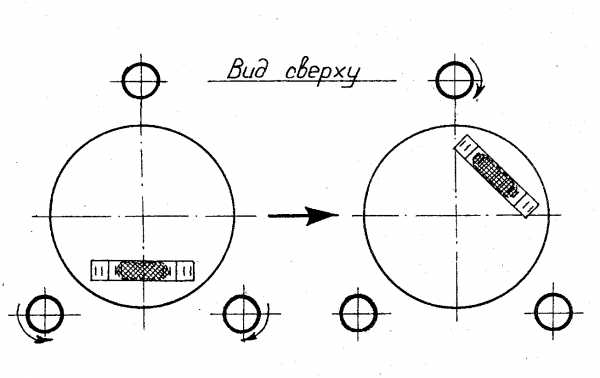

Порядок поверки.Устанавливают уровень в плоскости двух подъёмных винтов, вращением этих винтов в разные стороны, приводят пузырёк уровня в нуль-пункт. Ослабляют закрепительный винт алидады и поворачивают верхнюю часть теодолита на 180º. Если пузырёк уровня остался на середине или сместился менее чем на одно деление, то условие выполнено. В противном случае проводят юстировку.

Порядок юстировки. Действуя исправительными винтами, перемещают пузырёк уровня к нуль-пункту на половину дуги отклонения, другую половину устраняют подъёмными винтами. Эти действия повторяют до тех пор, пока пузырёк уровня будет отклоняться от середины не более чем на одно деление.

Исправительные винты вращают с помощью специальной шпильки. Если пузырек уровня требуется сместить по направлению к исправительным винтам, то следует ослабить верхний винт и подтянуть нижний. Перемещение пузырька начинают с ослабления одного из винтов. Вращают их в одном направлении.

Я поверка.

Визирная ось зрительной трубы должна быть перпендикулярна горизонтальной оси вращения трубы (V V1Н Н1).

Порядок подготовки. Приводят вертикальную ось теодолита в отвесное положение (нивелирование теодолита). Выполняют также, как и перед первой поверкой.

Порядок поверки.

Закрепляют лимб и поворотом алидады наводят перекрестие сетки нитей на точку, примерно расположенную на одном уровне с теодолитом. Берут отсчёт по горизонтальному кругу – КЛ, результат записывают в журнал (табл.1). Переводят трубу через зенит и наводят зрительную трубу на ту же точку, берут отсчёт по горизонтальному кругу – КП, результаты заносят в журнал.

Погрешность, которую называют коллимационной, вычисляют по формуле:

С =

Если коллимационная погрешность по абсолютной величине не превышает двойной точности отсчётного устройства, условие выполнено.

│С│ 2t

Если │С│ 2t, производят юстировку.

Порядок юстировки.Вычисляют свободный от влияния коллимационной погрешности отсчёт:

N =

и устанавливают его на лимбе (табл.3). Перекрестие сетки нитей при этом сойдёт с наблюдаемой точки. С помощью исправительных винтов, сетку нитей совмещают с изображением точки. После выполнения юстировки, поверку повторяют.

Табл. 3

Точка визирования Отсчёт по горизонтальному кругу   Вычисления
КЛ КП
До юстировки
            30º 29ʹ     210º 21ʹ   С1 = = + 4ʹ   2t = 2ʹ
После юстировки
    30° 24ʹ   210° 25ʹ   N = = 30°25ʹ     С2 = = – 30ʹʹ



Я поверка.

Горизонтальная ось вращения зрительной трубы должна быть перпендикулярна оси вращения прибора (НН1JJ1).

При подготовке к поверке необходимо вертикальную ось теодолита привести в отвесное положение (нивелирование теодолита).

Порядок поверки.На расстоянии 20 – 30 м от стены здания устанавливают теодолит и наводят перекрестие сетки нитей на точку М в верхней части стены. Опускают зрительную трубу до уровня высоты теодолита и отмечают на стене точку М1, на которую проецируется перекрестие сетки нитей. Переводят трубу через зенит и повторяют те же действия при другом положении круга, отмечают точку М2 (рис.32).

Если в поле зрения трубы отрезок ММ1 укладывается в биссекторе сетки нитей, то условие считают выполненным.

Юстировку производят только в оптико-механических мастерских, либо на заводе изготовителе.

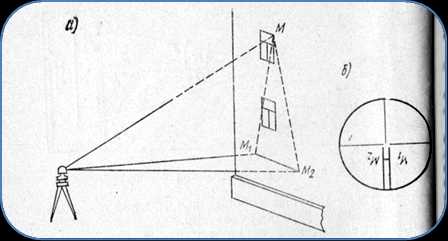

Рис.32 Схема поверки горизонтальной оси теодолита



Я поверка.

Сетка нитей зрительной трубы должна быть поставлена правильно.

Порядок поверки.Для выполнения поверки приводят теодолит в рабочее положение (нивелируют). Наводят зрительную трубу на точку (которую можно обозначить на стене здания) так, чтобы изображение её оказалось совмещённым с одним из концов вертикальной сетки нитей. Затем плавно перемещают зрительную трубу вверх или вниз наводящим винтом. Если изображение точки совпадёт с нитью на всём её протяжении, то условие выполнено. В противном случае производят юстировку.

Порядок юстировки.Ослабляют винты, закрепляющие окулярную часть, и поворачивают её вместе с сеткой нитей до совмещения вертикальной нити с наблюдаемой точкой. После этого повторяют поверку 2.




Похожие статьи:

poznayka.org

Как пользоваться, работать теодолитом | Советы Хозяевам.РФ

Теодолит стал первым инструментом, изобретенным человечеством, позволяющий измерять горизонтальные и вертикальные углы. На сегодняшний день он вместе с нивелиром уверенно конкурирует со сложными электронными собратьями, обеспечивая достаточную точность полученных значений. Теодолит неприхотлив, прост в обращении, стоит же на порядок ниже → тахеометра (по ссылке рассказано как работать тахеометром), который является его старшим, более продвинутым собратом. Проведение сложных измерений с помощью теодолита невозможно без вычислительной техники и специальных знаний, а вот уметь определить горизонтальный и вертикальный углы, определить высоту строения, разбить прямоугольник или проверить правильность разбивки осей здания должен уметь каждый строитель. Тем более, как пользоваться теодолитом, при некоторой доле старания, может разобраться даже не специалист.

Содержание:
1. Устройство и принцип работы теодолита.
2. Установка теодолита, подготовка к работе (видео).
3. Взятие отсчётов теодолитом.
3. Точность снятия отсчётов.
4. Определение высоты сооружения теодолитом (+ видео).
5. Измерение горизонтального угла теодолитом (+ видео).
6. Полярный способ съёмки теодолитом.
7. Погрешность замкнутого теодолитного хода, невязка.
8. Съёмка теодолитом методом створов и перпендикуляров.
9. Определение расстояния теодолитом с помощью дальномерной рейки.
10. Геодезия, видеолекция «Теодолитная, тахеометрическая съёмки».

Видео-версия статьи

Устройство и принцип работы теодолита

Основа теодолита — зрительная труба, которая вращается в горизонтальной и вертикальной плоскостях. Труба соединена с микроскопом, с помощью которого можно получать значения углов, нанесённых на лимб, а при использовании специальной дальномерной рейки возможно и определение расстояния между точками как при → работе с нивелиром (как работать нивелиром рассказано по ссылке).

Принцип теодолитной съемки заключается в получении неизвестных значений координат и высот требуемой точки, опираясь на точки с известными значениями.

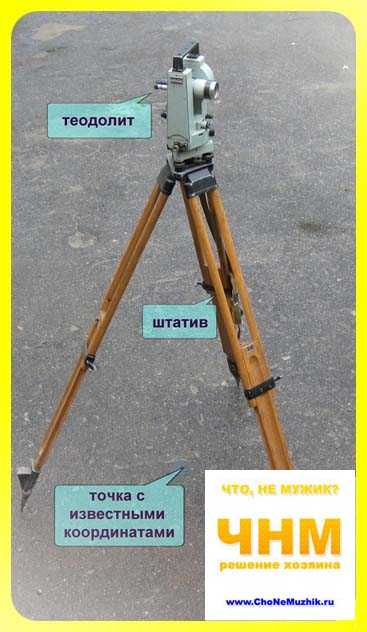

Перед началом съемки теодолит необходимо привести в рабочее положение. Инструмент устанавливается на штативе над точкой с известными координатами и приводится в горизонтальное положение специальными винтами, расположенными на подставке (1). В окуляр (2) мы видим центр визируемой точки, над которой устанавливаем инструмент, а уровни (3) помогают нам контролировать горизонтальное положение инструмента. Работая зажимными винтами штатива и подставки, добиваемся такого положения, когда инструмент установлен горизонтально над стартовой точкой. У новичков эта процедура вызывает некоторые трудности, а специалисты производят центрирование теодолита менее, чем за минуту. В высокоточных инструментах система центрировки – оптическая, в остальных используется отвес на нити.

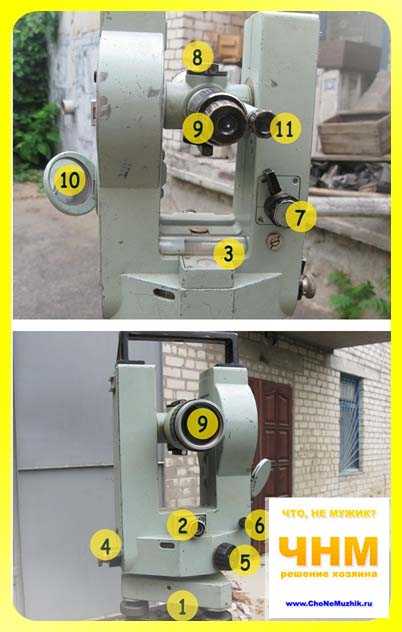

Далее визиром (8) грубо наводимся на цель, а винтами (4,7) плавно подводим сетку нитей на центр снимаемого объекта, контролируя процесс с помощью зрительной трубы (9). Так как инструмент оптический, снять отсчет в тёмное время суток невозможно. Для работы нам понадобится настроить зеркальце (10) таким образом, чтобы в систему попадало как можно больше света. После визирования цели берем отсчет, воспользовавшись окуляром микроскопа (11).

Установка теодолита, подготовка к работе (видео)

Взятие отсчётов теодолитом

Отсчёт — это число, состоящие из градусов, минут и секунд (секунд не всегда). Посмотрев в микроскоп увидим верхнюю и нижнюю шкалу, маркированную, соответственно, для снятия отсчётов по вертикальному и горизонтальным кругу.

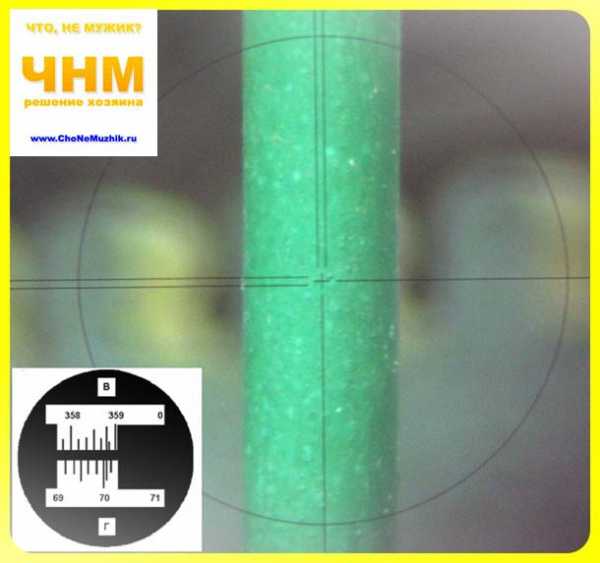

Есть шкаловый микроскоп и микроскоп-оценщик (штриховой микроскоп). Микроскоп-оценщик сразу показывает нужный угол по горизонтальной и вертикальной оси в градусах и минутах, правда точность немного снижена чем у шкалового микроскопа, поскольку минимальное деление равно 10 минутам, а с точностью до минуты приходится определять на глаз.

Микроскоп-оценщик (слева) и шкаловый микроскоп теодолита

Есть 2 шкалы, которые изменяют своё положение по отношению друг к другу — шкала лимба и шкала алидады. В шкаловом микроскопе на шкалу алидады нанесены цифры от 1 до 6 и 60 делений, соответствующие 60 минутам. Шкала алидады подвижна.

В шкаловом микроскопе значением градусов будет являться то число, которое попало на шкалу алидады для горизонтального угла или, соответственно, вертикального. Значением в минутах будет являться то число, на которое указывает значение градусов шкалы лимба на шкале алидады. К примеру, на снимке ниже мы увидим значения горизонтального и вертикального углов, соответственно, 181 градус 43 минуты и 121 градус 2 минуты

Точность снятия отсчётов

Со временем подшипники в устройстве могут истираться, что негативно сказывается на полученных значениях. Для этого отсчёт берут несколько раз, при разных значениях круга (лимба) микроскопа.

Для исключения коллимационных ошибок зрительную трубу переводят через зенит, попорачивают теодолит на 180 градусов и заново берут отсчёты. Из нескольких значений получается среднее арифметическое, которое и будет верным значением измеряемого угла. Если отсчеты значительно отличаются (более минуты), процедуру следует повторить.

Кроме метода перевода через зенит, существует метод полуприёмов, когда лимб смещается на целое значение угла градусов и отсчёт берётся второй раз. Для перестановки лимба существуют винты (5, 6). Например, значение горизонтального угла составляет 358 градусов 45 минут. После снятия отсчёта, винтом (6) смещают начальную точку лимба на целое значение градусов угла (для удобства), закрепляя его винтом (5). К примеру, сместив лимб на 90°, мы должны получить значение угла по горизонтальному кругу 358°45′ + 90° = 88°45′.

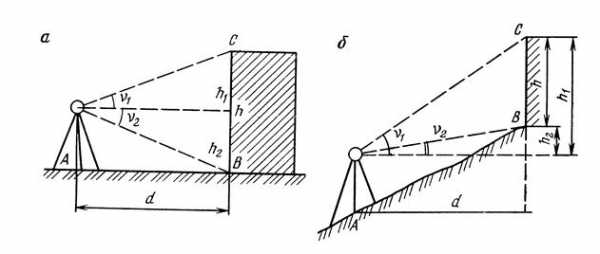

Определение высоты здания, строения теодолитом (+ видео)

Для примера рассмотрим формулу определения высоты здания, строения, столба и т.п. Берём теодолитом и мерной лентой отсчёты значений, указанных на рисунке ниже, и записываем их в таблицу (тетрадь).

Теодолит располагают на расстоянии, не меньшем высоты строения, если это невозможно, то как можно дальше от объекта. Далее по формуле h = h2 + h3 = d(tgv1 + tgv2) вычисляем высоту строения.

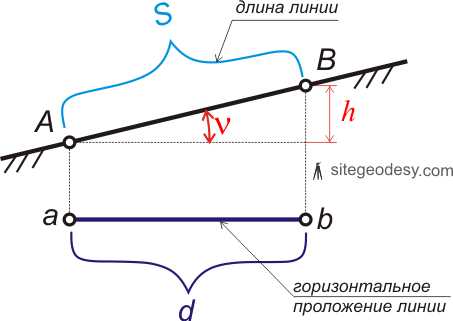

Если линия АВ имеет уклон на местности, необходимо рассчитать горизонтальное проложение этой линии, её проекцию на горизонтальную плоскость по формуле d = Scosν снимая отсчёты как показано на рисунке ниже.

Горизонтальное проложение линии

Как определить высоту сооружения расскажет это видео, с расчётами и формулами.

Измерение горизонтального угла теодолитом (+ видео)

Для измерения горизонтального угла теодолитом нужно установить теодолит в один из углов треугольника. Определить правое и левое направление. Где будет располагаться ноль на шкале — не суть важно, мы можем получить значение угла как разность отсчётов двух точек. Навестись на первую точку, взять отсчёт. Воспользовавшись одним из способов выше для проверки значения, взять отсчёт второй раз и вычислить среднее значение, если расхождение не больше 1 минуты, то измерения сделаны верно. Ведём запись в журнал (тетрадь). Далее наводимся на вторую точку, так же берём отсчёт. Если значение правого угла меньше чем левого, к нему нужно прибавить 360 градусов. Разность отсчётов и будет нашим углом.

Полярный способ съемки теодолитом

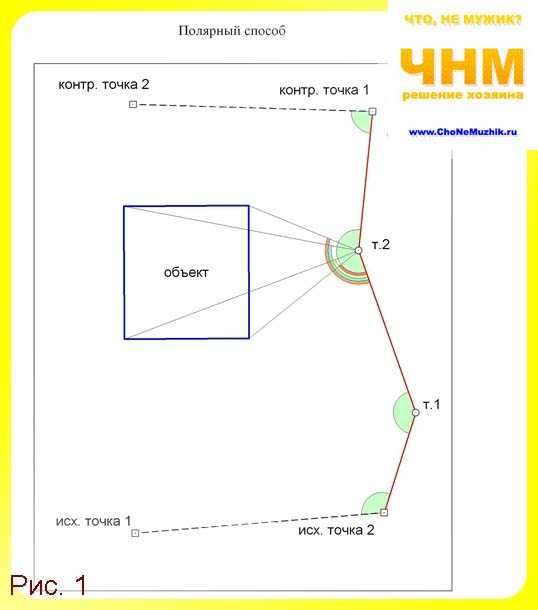

В строительстве в основном используют два способа съемки – полярный (рис. 1) и способ створов и перпендикуляров (рис 2). Другие способы съёмки теодолитом: способ угловых засечек, линейных засечек, способ вспомогательных створов и способ обхода.

При полярном способе мы отталкиваемся от двух точек с известными значениями. Эти точки можно взять из уже существующего проекта, плана, государственной геодезической сети (при наличии СРО), либо при самостоятельной разработке плана задать эти точки самостоятельно, начиная с самостоятельно определённого ноля по x;y;z координат. Полярный способ бывает замкнутый и разомкнутый.

Рассмотрим для начала разомкнутый способ, который мы потом приведём к замкнутому. Инструмент устанавливается на исходную точку 2, берётся начальный отсчёт на исходную точку 1, либо наоборот. Измеряется расстояние рулеткой, мерной лентой или дальномером до точки теодолитного хода 1, устанавливается метка (колышек заподлицо с землёй, либо вертикальная рейка). Измеряется левый по ходу угол на точку теодолитного хода 1. Дойдя до съёмочной точки 2 мы последовательно вычисляем значения горизонтальных углов к каждой из точек контура (рис. 1). Таким образом так же можно измерить расстояния до точек объекта съёмки и вертикальные углы с любой нужной вам точки теодолитного хода. Далее, пользуясь формулами вычислить необходимые значения и расстояния, многие расчёты приведены в нескольких видео на этой странице.

Последний этап – «привязка» теодолитного хода к известным точкам и создания → плана местности на бумаге (по ссылке рассказано как сделать план или схему местности). Так как контрольные точки находятся в одной системе координат, данный полигон можно привести к замкнутому, доведя ход от контрольной точки 2 до исходной точки 1.  Далее нужно вычислить погрешность замкнутого теодолитного хода, которая вычисляется проще, чем для разомкнутого.

Погрешность замкнутого теодолитного хода, невязка

В результате несложных расчётов мы получим невязку, которую сравниваем с допустимой. В случае, если значение в допуске, погрешность пропорционально раскидывается в стороны полигона.

Для замкнутого теодолитного хода погрешность определяется по формуле:

Где сумма углов фактическая (измеренная), а — сумма углов теоретическая, то есть которая должна быть по законам геометрии.

Вычисляется теоретическая сумма углов по формуле:

Где n — число измеренных углов.

Допустимая погрешность суммы углов замкнутого теодолитного хода определяется по формуле:

Если фактическая погрешность больше допустимой, ещё раз проверяем записи, если проблема не в этом, берём отсчёты заново. Если погрешность меньше или равна допустимой вычисляем поправку по формуле:

Значение раскидываем на все углы. Если число получается не целое, в одни углы вводим поправки больше чем в другие.

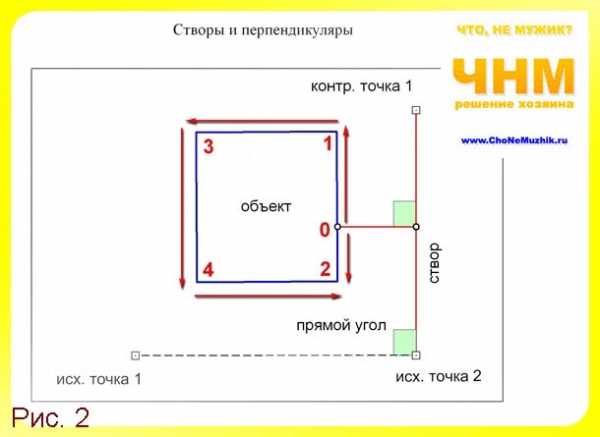

Съёмка теодолитом методом створов и перпендикуляров

Метод створов и перпендикуляров хорошо подходит при разбивочных работах. В этом случае мы откладываем на местности прямые углы, последовательно переставляя инструмент на полученные точки на местности. К примеру, от базисной стороны 1-2 мы получаем контрольное направление 1. Сетка нитей в этом случае играет роль шнурки. Измерив, необходимое расстояние, попадаем в стартовую разбивочную точку, а дальше работаем согласно схеме.

Теодолитом можно разбить прямоугольный полигон или проконтролировать соосность разбитого полигона. Теоретическая сумма углов в замкнутом контуре должна быть равна 360°. Устанавливая последовательно инструмент в каждую из точек объекта, измеряем внутренние углы. К примеру, невязка в 1° на 10-метровом отрезке составляет примерно 20 см. Так что можно оценить допуски в зависимости от класса сооружения, и при необходимости внести коррективы в разбивку осей.

Определение расстояния теодолитом с помощью дальномерной рейки

С помощью теодолита можно определить и расстояние до точки взятия отсчётов, с погрешностью примерно в 10 см. Устанавливаем дальномерную рейку на точку, до которой хотим измерить расстояние. В визирной сетки теодолита есть 2 дальномерных штриха, расположенных сверху и снизу. Измерение расстояние производится просто. Считаем количество сантиметров от одного горизонтального дальномерного штриха до другого и умножаем полученное значение на дальномерный коэффициент трубы, который обычно равен 100.

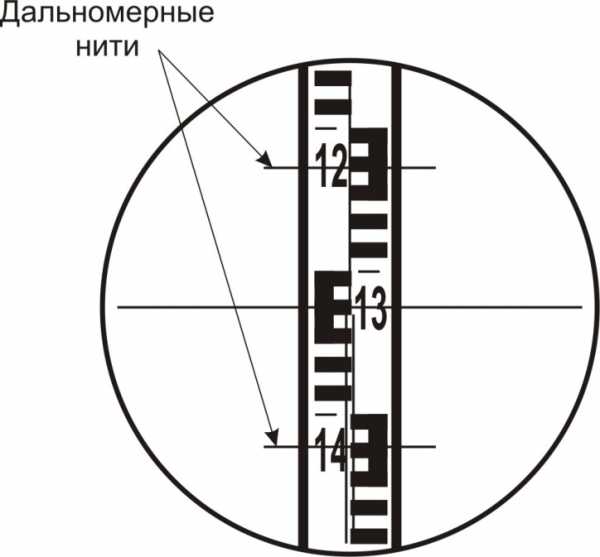

Определение расстояния теодолитом при помощи дальномерной рейки по дальномерным нитям

На приведённом примере расстояния до рейки будет примерно 19,4 метра.

Геодезия, видеолекция «Теодолитная, тахеометрическая съёмки»

Подробнейшую информацию о работе с теодолитом, с формулами можно узнать из этого видео.

На этом пока всё!

Оставляйте ваши советы и комментарии ниже. Подписывайтесь на новостную рассылку. Успехов вам, и добра вашей семье!

chonemuzhik.ru

1.6. Содержание отчета и его форма

Отчет по лабораторной работе оформляется на листах формата А4 и должен содержать: цель работы; вычерченные условные знаки топографических карт; построенные линейный и поперечный масштабы, подписанные согласно масштабу выданной топографической карты; таблицу 1.1 с вычерченными и измеренными в разных масштабах отрезками; определенные по карте географические и прямоугольные координаты заданных точек; измеренные и вычисленные ориентирные углы заданного на карте направления; таблицу 1.2 с расчетом элементов продольного профиля местности по заданному направлению и вычерченный на миллиметровой бумаге продольный разрез по заданному направлению.

1.7. Вопросы для защиты работы

  1. На какие группы подразделяются условные знаки топографических карт?

  2. Что называют масштабом карты?

  3. Что называется дирекционным углом?

  4. Что называется истинным и магнитным азимутом направления?

  5. Как определяются уклоны и углы наклона отрезков на картах?

  6. Как определяется отметка точки по топографической карте?

  7. Как определяются географические и прямоугольные координаты точек по топографической карте?

Защита проводится в виде собеседования.

ЛАБОРАТОРНАЯ РАБОТА 2

Устройство теодолита и работа с ним

2.1. Цель и содержание

Целью работы является изучение устройства теодолита 2ТЗО, ознакомление с правилами выполнения его поверок и юстировок, а также умение на практике измерять расстояния, вертикальные и горизонтальные углы с помощью этого прибора. Работа выполняется группами по 2–5 студентов. Содержание работы следующее:

1. Изучить устройство теодолита.

2. Выполнить поверки (при необходимости юстировку) теодолита.

3. Научиться пользоваться отсчетным устройством прибора и измерить в лабораторных условиях расстояние, горизонтальные и вертикальные углы, заданные преподавателем.

4. Оформить лабораторную работу на бумаге формата А4 и в назначенный срок представить к защите.

2.2. Теоретическое обоснование

Теодолит – это прибор для измерения и построения на местности горизонтальных и вертикальных углов.

Наиболее распространены на практике следующие типы теодолитов: теодолиты с металлическими лимбами (обычной конструкции) и оптические теодолиты (теодолиты со стеклянными кругами). Отечественной промышленностью выпускаются теодолиты серий 2Т2, 2Т5, 2Т5К, 2Т2А, 2Т30, 3Т2КП, 3Т5КП и др.

Теодолиты 2Т30 широко применяются при создании съемочных сетей, для теодолитно-тахеометрической съемки, при выполнении инженерно-изыскательских и маркшейдерских работ.

2.3. Аппаратура и материалы

1. Теодолит 2Т30, штатив, отвес.

2. Две нивелирные рейки, две вехи.

2.4. Указания по технике безопасности

Необходимо осторожно обращаться с вешками и штативами, так как они имеют острые концы, а также оберегать геодезические приборы от ударов и сотрясений. Переносить приборы нужно в специальных футлярах.

2.5. Методика и порядок выполнения работы

2.5.1. Устройство и поверки теодолита

У

14

стройство и расположение основных осей теодолита 2ТЗО показаны на рисунках 2.1 и 2.2.

Рисунок 2.1 – Устройство теодолита 2ТЗО:

1– основание; 2 – подъёмные винты; 3 – подставка; 4 – закрепительный винт лимба; 5 – наводящий винт лимба; 6 – закрепительный винт алидады; 7 – наводящий винта алидады; 8 – уровень алидады горизонтального круга; 9 – закрепительный винт трубы; 10 – наводящий винт трубы; 11 – кремальера наведения на резкость; 12 – окуляр трубы; 13 – оптический визир; 14 – кремальера фокусировки трубы; 15 – фокусировочное кольцо окуляра шкалового микроскопа; 16 – вертикальный круг

Рисунок 2.2 – Схема взаимного расположения осей в теодолите:

ZZ1 – основная ось вращения теодолита;

UU1 – ось цилиндрического уровня алидады горизонтального круга – воображаемая прямая, касательная к внутренней поверхности уровня в его нуль-пункте;

HH1 – горизонтальная ось вращения зрительной трубы;

WW1 – визирная ось зрительной трубы – воображаемая прямая, проходящая через центр сетки нитей, и оптический центр объектива

Перед началом работ для обеспечения необходимой точности измерения углов выполняют поверки соблюдения геометрических условий, которым должен удовлетворять теодолит. Прежде чем выполнить поверки, теодолит устанавливают на штатив и приводят в рабочее положение (рис. 2.3).

Рисунок 2.3 – Приведение оси вращения теодолита в отвесное положение

studfiles.net

схема теодолита

1.Схема теодолита с описанием основных частей

Рис. 1.1. Схема теодолита: 1 — стеклянный горизонтальный круг; 2 — стеклянный вертикальный круг; 3 — алидада; 4 — зрительная труба; 5 — колонка; 6 — цилиндрический уровень; 1 — окулярная часть отсчетного микроскопа; 8 — подъемный винт; 9 — подставка; 10 — головка штатива; 11 — закрепительный винт

В настоящее время горизонтальный и вертикальный круги (лимбы) изготавливают из стекла, на скошенных краях лимбов нанесены деления от 0 до Зб0°, интервал между делениями обычно равен 5,10, 20, 30′ или 1° и называйся ценой деления лимба. Над лимбом помещают вращающуюся вокруг вертикальной оси верхнюю часть теодолита, состоящую из алидады 3 и зрительной трубы 4 (рис. 1.1)

При вращении зрительной трубы вокруг горизонтальной оси HH1 установленной на подставке (колонке) 5, образуется вертикальная плоскость, которую называют коллимационной. Оси вращения zz1 алидады и лимба, называемые вертикальной осью прибора, должны совпадать. Для фиксирования отсчета по лимбу на алидаде имеется индекс. Для повышения точности отсчета используют специальные отсчетные устройства. Угломерные круги закрывают металлическими кожухами.

Вертикальную ось zz1 теодолита приводят в отвесное положение, а плоскость лимба — в горизонтальное положение по цилиндрическому уровню 6 с помощью подъемных винтов 8.

Зрительная труба жестко скреплена с лимбом вертикального круга и вращается вокруг горизонтальной оси HH1 ее поворот на 180° называют переводом трубы через зенит, при этом вертикальный круг, если смотреть от окуляра, относительно зрительной трубы может располагаться справа (круг право П) или слева (круг лево Л).

Вращающиеся части теодолита имеют закрепительные и наводящие винты, закрепительными винтами фиксируют соответствующую часть в неподвижном положении, а наводящие — плавно вращают при точном наведении перекрестия нитей на визирную цель.

3

В комплект теодолита входят штатив, буссоль и другие принадлежности. На штатив (тренога с металлической платформой) устанавливают теодолит, который крепят к платформе треноги с помощью станового винта 11. Центрирование, т. е. установку центра лимба на одной отвесной линии с вершиной измеряемого угла, выполняют с помощью отвеса металлического (нить с закрепленным на одном ее конце грузом, второй конец нити закрепляют на вертикальной оси теодолита) или оптического, оптическая ось которого совпадает с вертикальной осью теодолита. Буссоль используют для ориентировки нулевого диаметра лимба по магнитному меридиану.

4

studfiles.net

Теодолит. Виды и работа. Устройство и применение. Как выбрать

Теодолит – это распространенное измерительное устройство для определения горизонтальных и вертикальных углов. Оно применяется при проведении общестроительных работ, геодезических исследований и топографических съемок. С его помощью можно определить вертикальные и горизонтальные углы в градусах с минутами.

Отдельные модификации устройства оснащаются дальномером, который увеличивает возможность прибора и позволяет с его помощью определять расстояние до объектов. На базе данной конструкции были разработаны другие приборы, адаптированные под определенные условия съемки, где использование базовой комплектации будет менее удачным.

Разновидности теодолитов
В зависимости от точности теодолиты делятся на три категории:
  1. Высокоточные.
  2. Точные.
  3. Технические.

Высокоточное устройство дает погрешность при измерении равно или меньше 1°. Это дорогостоящее оборудование, которое применяется на ответственных объектах. Оно редко используется, поскольку большинство задач, которые выполняют теодолитом, не требуют столь высокой точности.

Точные имеют погрешность не более 10°. Такие устройства являются самыми востребованными. Подавляющее большинство предлагаемых на рынке приборов соответствуют именно такой погрешности.

Технические могут иметь ошибку в измерении угла до 60°. На первый взгляд это довольно много, но существуют цели, где большая точность не столь важна. В первую очередь это общестроительные задачи, когда осуществляется возведение неответственных объектов. Подобные устройства могут применяться только в малоэтажном строительстве.

Теодолит является давним устройством, поэтому неудивительно, что существует несколько его модификаций, которые имеют схожий принцип действия, но конструктивно отличаются между собой.

Теодолит бывает следующих видов:
  • Оптические.
  • Электронные.
  • Лазерные.

Оптические были изобретены первыми. Их принцип действия заключается в использовании визирной трубы с нанесенной на линзы шкалой. По шкале осуществляется ориентирование параметров угла между несколькими вертикальными или горизонтальными точками объекта исследования.

Электронные оснащаются жидкокристаллическим дисплеем и системой датчиков. После того как прибор устанавливается и выставляется по точкам, между которыми необходимо измерить угол, он самостоятельно определяет наклон и выводит его в цифровом значении на свой дисплей. Это позволяет минимизировать работу оператора, поскольку в отличие от применения оптических устройств, ему не нужно внимательно присматриваться к шкале.

Лазерные оснащаются лазерным лучом, который высвечивает визуально заметную линию на объекте измерения. Оператор настраивает ее таким образом, чтобы она проходила через две требуемые точки. Прибор сам автоматически определяет угол наклона, по которому осуществляете свечение лазерного луча. Подобные устройства имеют ограниченную дальность, поскольку лазерный луч не может распространяться очень далеко. Такие приборы применяют в общестроительных работах. Особенно они удобны для установки колонн и возведения мостов.

Как устроен простейший теодолит
Простейшей и самой безотказной конструкцией теодолита являются оптические приборы. Их главными составными частями являются:
  • Подставка.
  • Корпус.
  • Зрительная труба.
  • Регулировочные винты для наведения.
  • Цилиндрический уровень.
  • Отвес.
  • Отсчетный микроскоп.

Корпус устройства закреплен на подставке. В нем удерживается зрительная труба, которая спарена с отчетным микроскопом. Она является подвижной, что позволяет выставлять нацеливание на объект измерения. Также устройство оснащается двумя типами уровней – цилиндрическим и отвесом. Первый применяется для выставления горизонтали, а второй вертикали.

Зрительная труба используется для наблюдения за объектом, находящимся на удалении от устройства. Кратность увеличения, которую дает труба, обычно составляет от 15 до 50 раз. Чем оно выше, тем точнее прибор и на большем расстоянии может находиться от объекта. В окуляр зрительной трубы устанавливается линза, на которой нанесена сетка. Она надежно прорисована на стекле, поэтому не стирается. У дорогостоящего оборудования она не нарисована, а нанесена путем гравировки.

Сетка используется для ориентирования теодолита при настройке. Именно по ней выставляются интересующие точки на предмете исследования по горизонтали и вертикали. Конечно, перед этим прибор выставляется по уровню, поскольку наличие при его установке перекосов не позволяет получать данные даже приблизительной точности.

Уровни предназначены для установки устройства перед началом измерения. С их помощью определяется, насколько постановка его корпуса соответствует горизонтали и вертикали. Обычно приборы оснащаются цилиндрическими уровнями, которые отличаются высокой точностью. У более бюджетного оборудования, или легкого, используется круглый уровень.

При круглом уровне для выставления устройства необходимо постараться, чтобы пузырек воздуха стал по центру блюдца. Выставлять прибор по уровню позволяет регулируемая подставка, сделанная в виде треноги. Желательно всегда пользоваться именно ею, а не подкладывать камушки или другие ненадежные предметы под ножки треноги.

Также важным элементом теодолита является оптическое устройство или микроскоп. Он обладает большой степенью увеличения и оснащается делительной сеткой с размеченной шкалой. Она указывает на градусы и минуты. Более точные устройства показывают также и секунды. В оптическом устройстве применяется шкала, которая называется лимб. Она позволяет определить точный наклон между двумя точками, которые были зафиксированы сеткой на визирной трубе.

Отличие теодолита от нивелира

Часто теодолит путают с нивелиром, поскольку внешне они действительно похожи. На самом деле существует довольно много отличий, позволяющих разделить эти устройства на два лагеря. В первую очередь они различаются по назначению. Теодолиты применяются для измерения углов, а нивелиры для определения вертикальных превышений.

Оба устройства оснащаются подобной системой измерения с сеткой, по которой оператор ориентируется, выбирая нужные точки. У теодолита зрительная труба вращается в горизонтальной и вертикальной плоскости, а у нивелира она двигается только по горизонтали.

Теодолит не требует помощь ассистента. Чтобы с ним работать, необходима только достаточная видимость, чтобы оператор мог ориентироваться по точкам на объекте, по которым можно измерить угол наклона. Для нивелира нужен помощник, который будет удерживать нивелирную рейку в вертикальном положении, находясь непосредственно на траектории видимости зрительной трубы.

Узкоспециализированные теодолиты

По сути, теодолит является универсальным устройством, которое может измерять углы практически в любых условиях. Тем не менее, были разработаны усовершенствованные узкоспециализированные конструкции, дающие большие удобства для определенных целей. Такие устройства теряют свою универсальность, но приобретают ряд преимуществ.

Фототеодолит

Также называют кинотеодолит. Данный прибор соединяет в себе функции теодолита и фотокамеры. С его помощью осуществляется фотосъемка углов интересующих объектов. Также фототеодолиты используются для фиксации угловых координат для летающей техники при ее испытаниях. Несмотря на развитие современных технологий в сфере оборудования для фотосъемок, фототеодолиты выпускаются не только в виде цифровых камер, но и пленочных.

Гиротеодолит

Является гироскопическим устройством, с помощью которого осуществляется ориентирование при строительстве тоннелей и разработки шахт. Также с его помощью можно осуществлять топографические привязки. Им определяется азимут направления. По принципу действия данные устройства похоже на гирокомпас.

Критерии выбора устройства
При выборе теодолита важными критериями, на которые необходимо обратить внимание, являются:
  • Уровень погрешности.
  • Степень влагозащиты.
  • Тип измерения.
  • Вес.
  • Степень ударопрочности.

Что касается уровня погрешности, то он определяется исключительно по предназначению устройства. Для ответственных съемок требуется высокоточное оборудование. Если прибор применяется для общестроительных задач при возведении малоэтажных объектов, то вполне можно обойтись оборудованием низкого ценового сегмента.

Степень влагозащиты также немаловажный аргумент выбора того или иного прибора. Особенно это важно, если подбирается электронный или лазерный теодолит. Уровень влагозащиты IP65 позволит осуществлять съемку в условиях повышенной сырости и даже дождя. Такие приборы не бояться окунуться в воду на небольшую глубину.

Что касается типа измерения, то в основном стоит сложность выбора между оптическим и электронным теодолитом. Оптическое устройство более сложное в применении, поскольку от оператора требуется большая сосредоточенность при просматривании шкалы для определения угла. При этом такой прибор не требует подзарядки. Он имеет большую температурную устойчивость. С ним можно работать даже если на улице температура ниже -30 градусов.

Вес устройства имеет большое значение если требуется осуществлять измерение с переходами. Легкие теодолиты будут незаменимы при топографических исследованиях, когда с оборудованием нужно двигаться по пересеченной местности проходя много километров пешком.

Теодолиты являются дорогостоящим оборудованием, поэтому не лишним будет наличие ударопрочного корпуса. При отсутствии устойчивости к механическим повреждениям, малейшее падение и прибор потребует ремонта или замены.

Похожие темы:

tehpribory.ru

Теодолит: что это такое и как производится точное измерение горизонтальных углов

При помощи теодолита выполняются различные действия: измерение поверхности земли при проведении строительных работ, составление топографических карт, съемка местности для разных нужд.

Рассмотрим подробнее, какие функции выполняет теодолит, что это такое, каким образом его используют.

Вконтакте

Facebook

Twitter

Мой мир

Что такое геодезия

Геодезия — это наука, занимающаяся точным измерением земной поверхности, созданием рабочих чертежей или карт и прочими прикладными задачами. Для всех этих направлений созданы специальные разделы геодезии, но наиболее ощутимой и важной для повседневной жизни является инженерная геодезия.

Именно этот раздел занимается съемкой местности для постройки зданий и сооружений, для прокладки дорог, для определения точности проходки шахтных выработок или тоннелей. Задачи, решаемые этой отраслью, носят чисто прикладной характер, тесно соприкасающийся со строительством или картографией.

Что такое теодолит

Теодолит — оптический измерительный прибор, при помощи которого с высокой точностью выполняются измерения вертикальных или горизонтальных углов. Он является основным инструментом геодезистов или маркшейдеров, производящих съемку местности.

Назначение теодолита — определение угла между двумя точками при помощи наведения визира поочередно на одну и другую точку, сравнения показаний на шкале самого прибора или на рейке — измерительной вертикальной линейке, которую удерживает ассистент на определенном расстоянии.

Существует много разновидностей теодолитов, различающихся по определенным признакам:

  1. Степень точности.
  2. Способ отсчета по вертикальной шкале.
  3. Конструкция.
  4. Принцип действия.

Классическая, первоначальная конструкция теодолита — чисто механическая, самая простая, но не дававшая особой точности измерений. На смену ей пришел теодолит оптический — самый популярный и распространенный по сей день.

Он обеспечивает достаточную точность измерений, но уступает лазерному типу конструкции, имеющему наименьшую погрешность и применяемому для самых ответственных работ.

Существуют также электронные теодолиты, имеющие высокое качество измерений любой степени сложности с выводом показателей на собственный дисплей. Преимуществом такого типа конструкции являются автоматически производящиеся вычисления, значительно сокращающие время на обработку данных или снижающие вероятность ошибки.

Важно! Основные части теодолита остаются неизменными, усложняется лишь система наведения и определения значений.

Цены на теодолит

теодолит

Как устроен теодолит

Основными узлами теодолита являются:

  1. Корпус.
  2. Зрительная труба.
  3. Система наведения (система регулирующих и настроечных винтов, позволяющих точно установить оси прибора по горизонтали и вертикали, навести зрительную трубу на определенную точку).
  4. Отвес или оптический центрир, служащий для настройки вертикали и точного выбора положения прибора (установки на точку).
  5. Штатив (тренога, трипод) для установки прибора в рабочем положении на грунт.

Основной элемент прибора — зрительная труба, при помощи которой производится точное наведение на определенную точку, определение параметров ее расположения относительно вертикали, горизонтали или другой точки с известными параметрами.

Строение теодолита основано на системе наведения основного элемента конструкции — визирной трубки (или зрительной трубы). Она установлена на специальной U-образной подставке и может перемещаться вокруг горизонтальной оси. Изменения наклона зрительной трубы отображаются на шкале вертикального круга.

В свою очередь, подставка вместе с трубой может поворачиваться вокруг вертикальной оси. Изменения положения или направления зрительной трубы отображаются на шкале горизонтального круга. Все положения трубы могут быть зафиксированы или скорректированы при помощи винтов тонкой настройки, от качества наведения зависит точность результата.

Установка на грунте производится с помощью штатива — треноги. Для настройки горизонтали используется отвес и настроечные винты, расположенные в нижней части корпуса.

Все, для чего предназначен теодолит, это определение вертикальных или горизонтальных углов, позволяющее вычислить расстояние между точками, разницу уровней точек по вертикали. Точность измерений зависит от двух параметров:

  1. Качество прибора.
  2. Точность вычислений.

Внимание! Оптический теодолит не дает окончательных данных, большинство значений получаются путем последующей обработки, расчетов. В этом заключена ключевая особенность прибора, отличающего его от более современных типов.

Для чего нужен горизонтальный круг теодолита

Горизонтальный круг — это одновременно некая условная плоскость, геометрическое поняти, и конкретная деталь конструкции прибора, служащая опорой для подставки зрительной трубы.

Горизонтальный круг служит для определения углов между различными объектами, расположенными вокруг прибора.

При наведении зрительной трубки на определенные точки производится поворот прибора относительно вертикальной оси. Угол поворота фиксируется на шкале, расположенной на горизонтальном круге.

В этом состоит принцип работы теодолита — разница первоначального показания и значения, получившегося после поворота трубки с наведением на другую точку, составляет угловое расстояние между ними, что может послужить основой для многих расчетов.

Из чего состоит горизонтальный круг теодолита

В состав горизонтального круга входят две основные шкалы прибора — лимб и алидада. Они предназначены для измерения горизонтальных углов. Одна шкала остается неподвижной, а другая поворачивается вместе с визирной трубкой, показывая величину отклонения от первоначального положения.

Внимание! Принцип работы вертикального круга практически ничем не отличается от горизонтального, он имеет такое же устройство и выполняет подобные функции. Единственная разница — расположение в вертикальной плоскости.

Что такое лимб и алидада

Лимб — основная шкала прибора, расположенная на горизонтальном круге. Она имеет разбивку на 360° (иногда шкала разбивается на грады или гоны, т.е. на 400 частей). Лимб условно неподвижен — во время измерений он зафиксирован винтом. При необходимости лимб открепляется и устанавливается в удобном для измерений положении — например, нулевым значением на определенную точку, относительно которой будут производиться измерения.

Алидада в теодолите играет роль подвижной шкалы, показывающей угол отклонения от первоначального значения. Показания определяются при помощи штриха, нанесенного на алидаду (в некоторых случаях наносится штриховой сектор с нониусом). Любой поворот зрительной трубки вызовет вращение алидады, которая покажет угол отклонения.

Лимб и алидада.

Геометрические условия теодолита

Геометрический условия — это соотношения расположения всех узлов прибора. Оси теодолита должны находиться в строгом соответствии друг с другом:

  1. Вертикальная и горизонтальная оси должны быть перпендикулярны.
  2. Ось вращения трубы должна быть перпендикулярна визирной оси.
  3. Ось цилиндрического уровня (пузырькового уровня) должна быть строго горизонтальна.

Вертикальная ось (ось вращения алидады) и горизонтальная ось являются основными параметрами работы прибора,  подлежат периодической поверке (контролю соответствия требованиям) или юстировке (настройке правильного положения) перед началом работы.

Как проверить теодолит

Для правильной, точной работы прибора требуется качественная настройка его положения и соответствия осей. Для этого проводятся регулярные проверки и юстировки, позволяющие точно установить прибор, обеспечить правильное положение осей и плоскостей.

Проверка производится поэтапно:

  1. Установка на точку. Положение треноги настраивается таким образом, чтобы отвес точно указывал на точку с известными параметрами (точку стояния), отмеченную на грунте.
  2. Установка горизонтальной плоскости. Производится настройка горизонтали по пузырьковому уровню, затем прибор разворачивается на 180° и вновь настраивается. Приемлемым положением считается несоответствие положения пузырька не более 1 деления.
  3. Установка визирной оси. Выбирается и замеряется отдаленная точка. Затем труба поворачивается на 180°, прибор разворачивается и вновь производятся измерения (иначе говоря, производится измерение параметров точки при положениях КП или КЛ). Затем лимб открепляют и разворачивают на 180°, после чего все операции повторяются. Полученные значения рассчитываются по специальной методике, результат должен соответствовать паспортным значениям. При обнаружении расхождений производится настройка перпендикулярности визирной оси или оси вращения трубы.

Все проверки или юстировки производятся перед тем, как пользоваться теодолитом. Для настройки оптики прибор направляется в специализированную мастерскую или на завод.

Стандартный ряд теодолитов в соответствии с ГОСТ

Теодолит — ответственный измерительный прибор, от точности и качества работы которого зависит результат строительства, прокладки дорог или тоннелей и т.д. Поэтому все технические параметры теодолитов четко определены и регламентированы ГОСТ 10529-96. В частности, приборы подразделены на группы:

  1. Высокоточные.
  2. Точные.
  3. Технические.

Литеры в обозначении приборов указывают на:

  1. Т — теодолит.
  2. М — маркшейдерский.
  3. К — снабжен компенсатором положения плоскостей.
  4. П — прямого видения (изображение не перевернуто).
  5. А — автоколлимационный.
  6. Э — электронный.

Цифры в обозначении указывают на среднюю погрешность. В новых образцах самая первая цифра — номер модификации. Каждая группа имеет свой перечень моделей, технические характеристики которых соответствуют определенным требованиям.

Что такое повторительный теодолит

В повторительных теодолитах лимб имеет возможность вращения вместе с алидадой на заданную величину. Это помогает откладывать одинаковые углы без опасности ошибки. Такая конструкция является более совершенной, но имеет большую опасность появления ошибок за счет износа поворотных механизмов, появления люфта или прочих неисправностей.

Что такое неповторительные теодолиты

Неповторительные теодолиты имеют жестко закрепленный лимб, поворачивающийся только при ослаблении фиксирующего винта для настройки или установки точки на ноль.

Такая система является более старой, но применяется еще довольно широко.

Жестко закрепленный лимб снижает возможность появления ошибок, но лишает конструкцию некоторых возможностей, присущих повторительным образцам.

Фототеодолит

Специфическая разновидность теодолита, предназначенная для точной съемки объектов с привязкой к системе координат, угловой привязкой или прочими параметрами. Может быть выполнена как фотокамера, объектив которой выполняет параллельно функцию зрительной трубы теодолита, или раздельная камеры и зрительная труба.

Наиболее распространенной моделью фототеодолита является комплект Photeo 19/1318, позволяющий производить качественные снимки для точных измерений местности в исследовательских или прикладных целях.

Гиротеодолит

Гиротеодолит предназначен для работы в шахтных или полевых условиях без привязки к системе триангуляции. Конструктивно является сочетанием гирокомпаса высокой точности с оптическим теодолитом. Прибор имеет возможность точного определения истинного азимута (величина погрешности не более 6-60″), работы в любых погодных или климатических условиях. С практической точки зрения, это — вполне обычный теодолит, как пользоваться или как его настраивать —  большой разницы с оптическими моделями не имеется. Гирокомпас, по сути, является дополнительным приспособлением, дающим возможность привязки осей к системе координат.

Наиболее распространенными моделями гиротеодолитов являются 01-В1, МВТ-2, МТ-1 и другие.

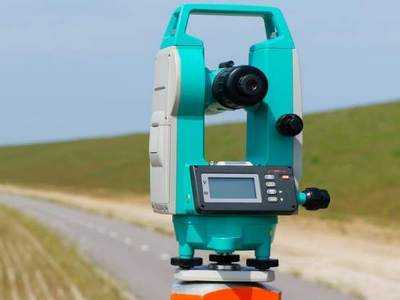

Электронный

Электронный теодолит (современное название — тахеометр) является самой совершенной конструкцией, используемой в настоящее время. Прибор имеет встроенный процессор, производящий необходимые вычисления по полученным показаниям, что практически полностью исключает возможность появления ошибок. Кроме того, все данные по обследованным точкам остаются в памяти прибора, намного упрощая работу и исключая необходимость повторной установки и наведения прибора. Возможность использования в темное время суток и в любых погодных условиях делает электронный теодолит наиболее точным и качественным устройством.

К наиболее распространенным моделям электронных теодолитов относятся RGK T-05, RGK T-20, VEGA TEO-5B и другие.

Цены на электронный теодолит

электронный теодолит

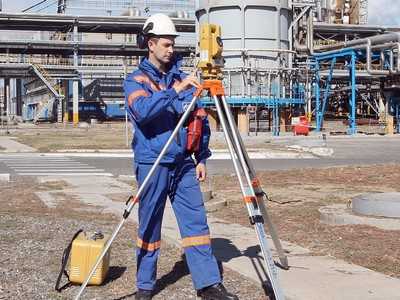

Как подготовить теодолит к работе

Теодолит — устройство, способное к настройке практически всех механических параметров непосредственно перед использованием. Необходимость обеспечения высокой точности измерений требует постоянной проверки работоспособности и качества показаний, которое не должно выходить за допустимые пределы.

Подготовка теодолита к работе производится поэтапно:



  1. Установка треноги на точку.
  2. Установка на штатив теодолита, фиксация становым винтом.
  3. Настройка вертикали и горизонтали (центрирование и нивелирование).
  4. Настройка (фокусирование) зрительной трубки и микроскопа.
  5. Установка и подключение освещения.

Все эти действия могут потребовать больших или меньших затрат времени в зависимости от состояния прибора и предыдущих настроек.

Внимание! В паспорте прибора имеются четкие и подробные указания, каким образом производятся все подготовительные операции. Перед началом работ следует внимательно прочитать инструкцию и соблюдать все ее требования во время практических действий.

Как измерить углы

Измерение углов — основная функция прибора. По сути, это единственная операция, которую способен выполнять теодолит.

Прежде всего следует рассмотреть измерение горизонтальных углов теодолитом. Установленный на точку стояния (вершину измеряемого угла) и подготовленный к работе (отъюстированный) прибор наводится на точку, определяющую сторону угла.

Для этого труба от руки наводится таким образом, чтобы точка оказалась в поле зрения визира, после чего производится точная настройка при помощи настроечных винтов алидады. При этом лимб можно оставить в исходном положении или установить на нем нулевое положение, что упростит расчеты. Показания заносятся в журнал измерений.

Затем труба визируется на вторую точку подобным образом. Положение алидады укажет величину угла между первой и второй точками относительно вершины — точки стояния прибора.

Вертикальные углы измеряются подобным образом, но показания снимаются с вертикального круга теодолита. Существует два положения вертикального круга — КП и КЛ, означающие соответственно правое и левое расположение вертикального круга относительно трубы. При расчетах это следует учитывать, поскольку при множественных измерениях может случиться ошибка, способная коренным образом повлиять на результат.

Сферы применения теодолита

Для чего нужен теодолит в строительных или научных работах — вопрос весьма емкий.

При работе «в поле», когда не имеется никакой привязки к горизонтальной или вертикальной плоскости, точная разбивка участка без применения соответствующей аппаратуры невозможна.

Точный выбор направления при прокладке дорог, корректировка оси штреков или тоннелей — все эти действия требуют высокой точности измерений и привязки к системе триангуляции, иначе неизбежные ошибки приведут к потере направления, нарушениям в размерах зданий и сооружений.

Следует учитывать, что тоннели обычно ведутся с противоположных сторон навстречу друг другу, а при строительстве используются унифицированные элементы, имеющие определенные размеры и формы. Ошибки при измерениях приведут к полной невозможности получить нужный результат.

Немаловажную роль теодолит играет и в научной деятельности, в частности — в картографии. Точность большинства карт, которые используются сегодня — заслуга именно теодолита.

Что такое нивелир

Нивелир — геодезический оптический прибор, с помощью которого определяется горизонталь или разница в уровнях нескольких точек. По сравнению с функциями, которыми располагает теодолит, нивелир обладает иными способностями.

Возможность создания строго горизонтальных плоскостей очень важна при строительстве, так как высокие здания или сооружения, опирающиеся на основание с нарушениями геометрии, могут попросту упасть. Поэтому применение нивелиров распространено не менее широко, чем использование теодолитов, чей набор функций зачастую оказывается избыточным.

Цены на нивелир

нивелир

Разница между теодолитом и нивелиром

Разница между этими приборами состоит в назначении и выполняемых функциях. Теодолит создан для измерения углов.

Нивелир производит определение горизонтальных (или вертикальных) линий или плоскостей, осуществляет сравнение имеющихся поверхностей с условной горизонталью.

При этом, если сопоставить возможности, которыми обладают теодолит и нивелир, разница оказывается в пользу теодолита.

Он способен выполнять функции нивелира, и на практике зачастую так и происходит. В то же время, нивелир имеет лишь контрольные функции, для сложного измерения он не предназначен. При этом, более простое устройство прибора означает большую надежность и устойчивость работы.

Во время подготовительного периода или при проведении работ, не имеющих первостепенной важности, нивелир оказывается надежным и точным помощником.

Возможности, которыми обладает теодолит или его разновидности, весьма важны для практической и научной деятельности. Привязка к местности и координатной сетке — важное условие для точных и ответственных работ, когда ошибка может стоить очень дорого.

Видео по теме: подготовка теодолита к работе

stroim.guru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
