Как работать с теодолитом? – Полезные статьи ГиС

17 сентября 2018

Что такое теодолит?

Теодолит – прибор, предназначенный для измерения вертикальных и горизонтальных углов. Также применим для определения расстояний по нитяному дальномеру и магнитных азимутов при помощи буссоли. Используется при геодезических работах, строительстве, проведении топографической съемки и т.п.

Различают два вида теодолитов: оптические и электронные. Более современные электронные модели способны с высокой точностью определить углы, высоту строения, разбить прямоугольник или проверить разбивку осей здания. Теодолит прост в управлении, имеет небольшой вес и доступную цену. В этой статье мы расскажем, как работать с теодолитом для получения максимально точного результата.

Устройство теодолита

Основные элементы из которых состоит теодолит:

  • Лимбы с градусными и минутными делениями (горизонтальный и вертикальный).
  • Алидада – подвижная часть теодолита, к которой крепится система отсчитывания по лимбу и визирному устройству.
  • Зрительная труба (визирное устройство) с закрепительным и наводящим винтами.
  • Отвес для центрирования над точкой. Может быть, как оптическим, так и лазерным.
  • Трегер (подставка) с подъемными винтами и круглым уровнем для горизонтирования теодолита.
  • Микроскоп для снятия отсчетов.

Комплектация теодолита зависит от области, в которой он будет применяться. Он может быть дополнен ориентиром-буссолем, дальномерными насадками, визирными маркерами и пр. В некоторых работах используются узкоспециализированные теодолиты: маркшейдерские, астрономические, гироскопические.

Пошаговая инструкция как пользоваться теодолитом

  • 1 шаг. При работе с геодезическим оборудованием, стоит учитывать, что для получений точных результатов измерений необходимо проводить регулярные поверки и юстировки теодолита. Кроме этого требуется делать периодический контроль геометрических параметров, так как результаты работы геодезиста или строителя, порой, не терпят ошибок даже в несколько угловых секунд.
  • 2 шаг. Когда оборудование проверено можно приступать к работе с теодолитом. Для начала необходимо закрепить прибор над точкой с известными координатами, используя штатив-треногу и центрир или нитяной отвес. Приняв ее за точку отсчета, с помощью уровней и наводящих винтов отцентрировать прибор. Итогом должно стать абсолютно горизонтальное положение прибора, а также расположение теодолита строго над точкой.
  • 3 шаг. С помощью визира необходимо предварительно навестись на цель, а винтами навест сетку нитей на цель наиболее точно. Таким образом определяется центр измеряемого объекта. Данные действия производятся с помощью зрительной трубы, но при недостаточности света можно использовать дополнительно специальное зеркало с подсветкой. После выполнения этой процедуры производится снятие отсчетов вертикального и горизонтального углов с помощью микроскопа теодолита.
  • 4 шаг. Для получения высокой достоверности результатов измерений проведение измерений теодолитом рекомендуется повторить несколько раз (приемов). По результатам многократных измерений определяются средние значения вертикальных и горизонтальных углов.

Обучение работе с теодолитом

С проведением измерений теодолитом может справиться как опытный геодезист, так и начинающий специалист. Это удобное и доступное устройство находит широкое применение в строительстве и геодезии. Вы можете купить теодолит по низкой цене в нашем интернет магазине. А при необходимости наши специалисты могут провести демонстрацию и обучение по работе на приобретенном оборудовании.

Теодолит 2Т2 — Центр повышения квалификации руководящих работников и специалистов системы Госкомимущества

Теодолит 2Т2 относиться к точным оптическим теодолитам с двухсторонним отсчётом по кругам, разработан взамен теодолита Т2. Предназначен для измерения углов в триангуляции и полигонометрии 3 и 4 классов, а также для выполнения угловых измерений в прикладной геодезии. С теодолитом можно применят дальномерные насадки ДД3 и ДНР-06.

Теодолит имеет две модификации: 2Т2А — с автоколлимационной зрительной трубой, 2Т2П — со зрительной трубой прямого изображения.

Выпускался серийно с 1976 г. по 1987 г.

Харектеристики:

  • ср.кв. погрешность измерения одним приемом гор. угла- 2″;
  • ср.кв. погрешность измерения одним приемом верт. угла- 2″-3″;
  • увеличение — 27,5Х;
  • световой диаметр объектива — 37 мм;
  • наименьшее расстояния визирования — 2 м;
  • фокусное расстояние объектива — 250 мм;
  • коэффициент нитяного дальномера К=100;

Уровни:

  • цена деления уровня при алидаде горизонтального круга — 15″;
  • цена деления уровня при алидаде вертикального круга — 15″;

Отсчетная система:

  • рабочий диаметр горизонтального круга — 90 мм;
  • рабочий диаметр вертикального круга — 65 мм;
  • цена наименьшего деления лимбов — 20′;
  • увеличение микроскопа горизонтального круга — 45;
  • увеличение микроскопа вертикального круга — 63х;
  • цена деления шкалы микроскопа — 1″.

Оптический отвес:

  • увеличение — 2х;
  • поле зрения — 4°30′;
  • диаметр выходного значка 2,2 мм;
  • пределы визирования — от 300 мм до бесконечности.

Вес:

  • вес теодолита — 4,8 кг;
  • вес теодолита в металлическом футляре — 8,8 кг.

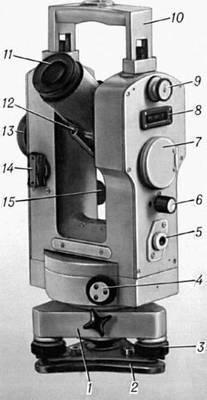

4. Устройство теодолита т2

1 – Подставка

2 – Цилиндрический уровень

3 – отчетный микроскоп

4 – Окуляр зрительной трубы

5 – Коллиматорный визир

6- Ручка для переноски

7 – Барабан оптического микрометра

8, 9 – Наводящий и Закрепительный винты зрительной трубы

10, 11 – Наводящий и Закрепительный винты алидады горизонтального круга

12 – Винт перестановки горизонтального круга

13 – Рукоятка переключателя

14 – Призма лупа

15 – Зеркало

16 – Установочный винт уровня вертикального круга

17- Окуляр оптического центрира

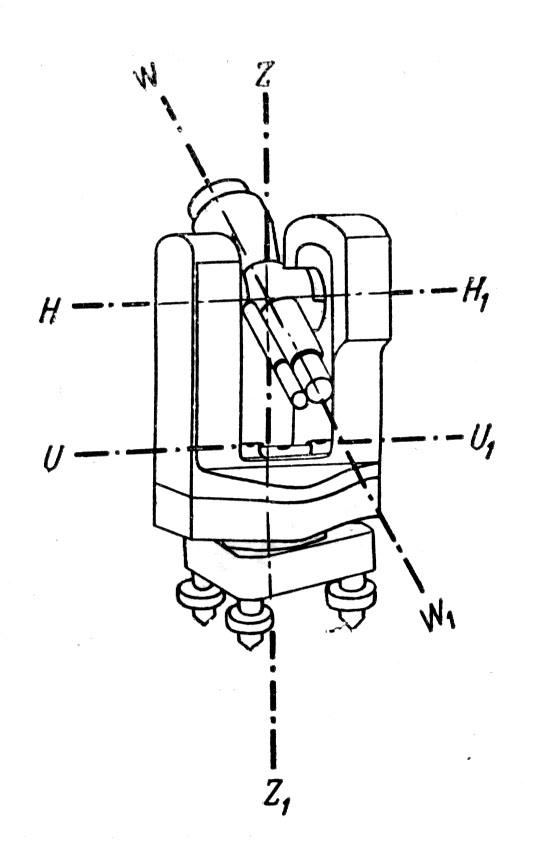

5. Поверки и юстировки теодолита т2

Название или как читается поверка

Геометрическое условие

Выполнение поверок

1

Внешний осмотр Теодолита

Вначале следует ознакомиться с паспортом инструмента и результатами его лабораторных исследований. Установить: а) наличии исправность всех винтов. б) убедится в плавности вращения алидады, трубы, подъемных, наводящих и зажимных винтов и барабана оптического микрометра. в) проверить качество оптики, фокусировки ,изображения штрихов шкал должны быть резкими и одинаковой длины, их разделительная линия тонкой, без зазора. г) Убедиться в наличии запасных частей и принадлежностей.

2

Плавность вращения подъемных винтов

Подъемные винты должны вращаться не слишком туго или слабо. Вращение винтов должно быть легким, плавным, без люфта. Регулировка достигается постепенным вращением регулировочных гаек.

3

Установка цилиндрического уровня на алидаде горизонтального круга

Ось цилиндрического уровня на алидаде горизонтального круга должна быть перпендикулярна к оси вращения вращении теодолита. Устанавливают уровень параллельно двум подъемным винтам, вращая их в разные стороны, приводят пузырек уровня в нуль пункт. Затем поворачивают алидаду на 180° . Если пузырек уровня отклонился от нуль пункта более чем на одно деление, то на половину дуги отклонения пузырек перемещают подъемными винтами , а в нуль пункт приводят его исправительными винтами уровня. Чтобы убедиться в правильной установке оси уровня, следует алидаду вновь повернуть точно на 180° и в случае отклонения пузырька повторить юстировку. После юстировки необходимо теодолит привести в рабочее положение. Располагают уровень параллельно двум подъемным и вращением их в разные стороны приводят пузырек в нуль пункт. Затем повернув алидаду на 90°, третьим винтом вновь перемещают пузырек уровня в нуль пункт.

4

Установка сетки нитей

Биссектор вертикальных нитей сетки должен совпадать с отвесной линией. В 10-15 м от теодолита подвешивают отвес и, наблюдая в трубу проверяют совпадает ли вертикальная линия биссектора с нитью отвеса. При необходимости положение сетки юстируются её исправительными винтами.

5

Поверка коллимационной погрешности

Визирная ось зрительной трубы должна быть перпендикулярна к оси вращения трубы. Наводят биссектор зрительной трубы на удаленную точку и берут отсчеты при КЛ и КП. Отсчеты берут по горизонтальному кругу. Вычисляют 2С , если 2С>20” то, находят правильный отсчет по формулам: КЛ = КЛ-С, КП=КП+С.

Устанавливаем правильный отсчет барабаном оптического микрометра , из-за этого разойдутся штрихи шкалы, совмещаем штрихи наводящим винтом горизонтального круга, из-за этого сетка нитей сойдет с предмета , исправляем юстировочными винтами сетки нитей . После юстировки поверку повторить.

2С= КЛ – КП ± 180°

6

Поверка постоянства места зенита

Место зенита должно быть постоянным или близким к нулю. Наводим на удаленную точку , берем отсчеты при КЛ и КП. Перед взятием отсчетов уровень при вертикальном круге приводим в нуль пункт. Чтобы убедиться в правильности определении МZ и в его постоянстве, следует от наблюдать еще две точки. Найденные значения MZ не должны различаться более чем на 15”. Из трех значений выводиться среднее и если его абсолютная величина превышает 10”, то находят правильный отсчет по формулам: КЛ

Правильный отсчет устанавливаем барабаном оптического микрометра, из-за этого разойдутся штрихи шкалы, совмещаем штрихи эливационным винтом уровня. Из-за этого уровень уйдет из нуль пункта, исправляем юстировочными винтами уровня, после юстировки поверку повторить. Место Зенита вычисляется по формуле:

Т2 | Теодолит оптический

Оптический 2-секундный теодолит Т2 предназначен для измерения углов заполняющей сети триангуляции 2 класса, триангуляции 3 класса, астрономических наблюдений, а также для измерения углов полигонометрии I и II классов. Относится к точным оптическим теодолитам с двухсторонним отсчетом по кругам.

Технические характеристики
Зрительная труба:
— увеличение
— поле зрения
— диаметр выходного зрачка
— фокусное расстояние объектива
— коэффициент нитяного дальномера К
— пределы фокусирования
— постоянное слагаемое дальномера

25X
1º30′
1,4 мм
250 мм
100
от 1,5 м до бесконечности
0
Уровни:
— цена деления уровня при алидаде горизонтального круга
— цена деления уровня при алидаде вертикального круга
— цена деления накладного уровня

15″
20″
10″
Отсчетная система:
— рабочий диаметр горизонтального круга
— рабочий диаметр вертикального круга
— цена наименьшего деления лимбов
— увеличение микроскопа горизонтального круга
— увеличение микроскопа вертикального круга
— цена деления шкалы микроскопа

90 мм
65 мм
20′
45X
63X
1″
Оптический отвес:
— увеличение
— поле зрения
— диаметр выходного значка
— пределы визирования

2X
4º30′
2,2 мм
от 300 мм до бесконечности
Вес:
— вес теодолита с треножником
— вес теодолита в металлическом футляре

5,2 кг
9 кг

С теодолитом Т2 можно применят дальномерные насадки ДНТ, ДД3 и ДНР-06. Если использовать теодолит с уровнем УТ20-Т2 на трубе, то можно производить нивелирование горизонтальным лучом. Кроме того, к теодолиту Т2 выпускается ряд других приспособлений и устройств, расширяющих область его применения: астрономические принадлежности АП-Т2, состоящие из выносных окуляров, астрономической сетки и уровня; астрономический уровень Талькотта УА15-Т2; комплект визирных целей КВЦ для производства работ по трехштативному методу; центрировочная плита ПЦТ для работы со столика сигнала, специальный амортизационный ящик АЯТ-Т2, гарантирующий сохранность теодолита при дальних перевозках, комплект освещения КЭО-Т2.

Модификацией теодолита Т2 является автоколлимацтонный прибор Т2А с окуляром зрительной трубы конструкции Монченко.

Теодолит Т2 был выпущен на замен ТБ-1. Форма теодолита не имеет выступающих частей. Благодаря повышению точности деления кругов, более качественным штрихам, высококачественной зрительной трубе, а также более современным другим узлам точность Т2 и его надежность повысились по сравнению с ТБ-1.

Теодолит Т2 был снят с производства в 1977 г.

Автоколлимационный теодолит УОМЗ 2Т2А | Оптические теодолиты по НИЗКИМ ЦЕНАМ

Оптические теодолиты – это точнейшие приборы, с помощью которых можно измерять вертикальные и горизонтальные углы. Принципы действия таких теодолитов унаследованы от секстантов, квадрантов, гномонов, астролябий и других подобных приборов. Оптическому теодолиту не нужны элементы питания, и он прост в применении. Внутренняя память у прибора отсутствует, поэтому показания приборы записываются полевой журнал показаний прибора.

Оптический теодолит незаменим при осуществлении для графического построения геодезической сетки, в строительных работах, для фиксирования вертикальных и горизонтальных углов строящихся конструкций, обеспечивая высочайшую точность результатов измерений.

Оптический теодолит УОМЗ 2Т2А

Значительным спросом пользуется оптический теодолит УОМЗ 2Т2А, который позволяет использовать 25-кратный зум зрительной трубы и проводить измерения углов с погрешностью:

  • для горизонтальных – до 3 угловых секунд;
  • для вертикальных – до 4 угловых секунд при диапазоне измерения от 30 градусов до 145 градусов.

Комплектация: прибор, юстировочные инструменты, инструкция, гарантия 1 год.



  • Средняя квадратическая погрешность измерения одного приема:

 горизонтальных  углов……………3″
 зенитных  расстояний…………….4″

  • Диапазон измерения зенитных расстояний………………………………………30°…145°
  • Напряжение питания, В………………………………………………………………..2,5

Зрительная труба

  • Увеличение зрительной трубы ……………………………………………. …………25Х;
  • Угол поля зрения ………………………………………………………………………..1o30´
  • Диапазон визирования, м………………………………………………………………2…∞
  • Наименьшее расстояние визирования ,м………………………………………….2
  • Наружный диаметр оправы объектива, мм…………………………………………46

Отсчетное устройство

  • Цена деления лимбов горизонтального и вертикального кругов……..….. ……20´
  • Цена деления шкалы микрометра…………………………………. ………. ………..1″
  • Цена деления лимба круга-искателя………………………………………………….10°

Уровни

  • Цена деления уровней при алидадах горизонтального и вертикального кругов…………………………………………………………………………………………..15″

Оптический центрир

  • Увеличение оптического центрира…………………………………………. ………..2,5X;
  • Угол поля зрения центрира……………………………………………………………..4o30´
  • Диапазон визирования,м……………………………………………………  …………от 0,6…100

Масса

    • Масса теодолита с подставкой,кг………………………………………..…. 5

ГКИНП 17-195-85 Инструкция на методы и средства поверки теодолитов в эксплуатации

На главную | База 1 | База 2 | База 3
Поиск по реквизитамПоиск по номеру документаПоиск по названию документаПоиск по тексту документа
Искать все виды документовДокументы неопределённого видаISOАвиационные правилаАльбомАпелляционное определениеАТКАТК-РЭАТПЭАТРВИВМРВМУВНВНиРВНКРВНМДВНПВНПБВНТМ/МЧМ СССРВНТПВНТП/МПСВНЭВОМВПНРМВППБВРДВРДСВременное положениеВременное руководствоВременные методические рекомендацииВременные нормативыВременные рекомендацииВременные указанияВременный порядокВрТЕРВрТЕРрВрТЭСНВрТЭСНрВСНВСН АСВСН ВКВСН-АПКВСПВСТПВТУВТУ МММПВТУ НКММПВУП СНЭВУППВУТПВыпускГКИНПГКИНП (ОНТА)ГНГОСТГОСТ CEN/TRГОСТ CISPRГОСТ ENГОСТ EN ISOГОСТ EN/TSГОСТ IECГОСТ IEC/PASГОСТ IEC/TRГОСТ IEC/TSГОСТ ISOГОСТ ISO GuideГОСТ ISO/DISГОСТ ISO/HL7ГОСТ ISO/IECГОСТ ISO/IEC GuideГОСТ ISO/TRГОСТ ISO/TSГОСТ OIML RГОСТ ЕНГОСТ ИСОГОСТ ИСО/МЭКГОСТ ИСО/ТОГОСТ ИСО/ТСГОСТ МЭКГОСТ РГОСТ Р ЕНГОСТ Р ЕН ИСОГОСТ Р ИСОГОСТ Р ИСО/HL7ГОСТ Р ИСО/АСТМГОСТ Р ИСО/МЭКГОСТ Р ИСО/МЭК МФСГОСТ Р ИСО/МЭК ТОГОСТ Р ИСО/ТОГОСТ Р ИСО/ТСГОСТ Р ИСО/ТУГОСТ Р МЭКГОСТ Р МЭК/ТОГОСТ Р МЭК/ТСГОСТ ЭД1ГСНГСНрГСССДГЭСНГЭСНмГЭСНмрГЭСНмтГЭСНпГЭСНПиТЕРГЭСНПиТЕРрГЭСНрГЭСНсДИДиОРДирективное письмоДоговорДополнение к ВСНДополнение к РНиПДСЕКЕНВиРЕНВиР-ПЕНиРЕСДЗемЕТКСЖНМЗаключениеЗаконЗаконопроектЗональный типовой проектИИБТВИДИКИМИНИнструктивное письмоИнструкцияИнструкция НСАМИнформационно-методическое письмоИнформационно-технический сборникИнформационное письмоИнформацияИОТИРИСОИСО/TRИТНИТОсИТПИТСИЭСНИЭСНиЕР Республика КарелияККарта трудового процессаКарта-нарядКаталогКаталог-справочникККТКОКодексКОТКПОКСИКТКТПММ-МВИМВИМВНМВРМГСНМДМДКМДСМеждународные стандартыМетодикаМетодика НСАММетодические рекомендацииМетодические рекомендации к СПМетодические указанияМетодический документМетодическое пособиеМетодическое руководствоМИМИ БГЕИМИ УЯВИМИГКМММНМОДНМонтажные чертежиМос МУМосМРМосСанПинМППБМРМРДСМРОМРРМРТУМСанПиНМСНМСПМТМУМУ ОТ РММУКМЭКННАС ГАНБ ЖТНВННГЭАНДНДПНиТУНКНормыНормы времениНПНПБНПРМНРНРБНСПНТПНТП АПКНТП ЭППНТПДНТПСНТСНЦКРНЦСОДМОДНОЕРЖОЕРЖкрОЕРЖмОЕРЖмрОЕРЖпОЕРЖрОКОМТРМОНОНДОНКОНТПОПВОПКП АЭСОПНРМСОРДОСГиСППиНОСНОСН-АПКОСПОССПЖОССЦЖОСТОСТ 1ОСТ 2ОСТ 34ОСТ 4ОСТ 5ОСТ ВКСОСТ КЗ СНКОСТ НКЗагОСТ НКЛесОСТ НКМОСТ НКММПОСТ НКППОСТ НКПП и НКВТОСТ НКСМОСТ НКТПОСТ5ОСТНОСЭМЖОТРОТТПП ССФЖТПБПБПРВПБЭ НППБЯПВ НППВКМПВСРПГВУПереченьПиН АЭПисьмоПМГПНАЭПНД ФПНД Ф СБПНД Ф ТПНСТПОПоложениеПорядокПособиеПособие в развитие СНиППособие к ВНТППособие к ВСНПособие к МГСНПособие к МРПособие к РДПособие к РТМПособие к СНПособие к СНиППособие к СППособие к СТОПособие по применению СППостановлениеПОТ РПОЭСНрППБППБ-АСППБ-СППБВППБОППРПРПР РСКПР СМНПравилаПрактическое пособие к СППРБ АСПрейскурантПриказПротоколПСРр Калининградской областиПТБПТЭПУГПУЭПЦСНПЭУРР ГазпромР НОПРИЗР НОСТРОЙР НОСТРОЙ/НОПР РСКР СМНР-НП СРО ССКРазъяснениеРаспоряжениеРАФРБРГРДРД БГЕИРД БТРД ГМРД НИИКраностроенияРД РОСЭКРД РСКРД РТМРД СМАРД СМНРД ЭОРД-АПКРДИРДМРДМУРДПРДСРДТПРегламентРекомендацииРекомендацияРешениеРешение коллегииРКРМРМГРМДРМКРНДРНиПРПРРТОП ТЭРС ГАРСНРСТ РСФСРРСТ РСФСР ЭД1РТРТМРТПРУРуководствоРУЭСТОП ГАРЭГА РФРЭСНрСАСанитарные нормыСанитарные правилаСанПиНСборникСборник НТД к СНиПСборники ПВРСборники РСН МОСборники РСН ПНРСборники РСН ССРСборники ценСБЦПСДАСДАЭСДОССерияСЗКСНСН-РФСНиПСНиРСНККСНОРСНПСОСоглашениеСПСП АССП АЭССправочникСправочное пособие к ВСНСправочное пособие к СНиПСправочное пособие к СПСправочное пособие к ТЕРСправочное пособие к ТЕРрСРПССНССЦСТ ССФЖТСТ СЭВСТ ЦКБАСТ-НП СРОСТАСТКСТМСТНСТН ЦЭСТОСТО 030 НОСТРОЙСТО АСЧМСТО БДПСТО ВНИИСТСТО ГазпромСТО Газпром РДСТО ГГИСТО ГУ ГГИСТО ДД ХМАОСТО ДОКТОР БЕТОНСТО МАДИСТО МВИСТО МИСТО НААГСТО НАКССТО НКССТО НОПСТО НОСТРОЙСТО НОСТРОЙ/НОПСТО РЖДСТО РосГеоСТО РОСТЕХЭКСПЕРТИЗАСТО САСТО СМКСТО ФЦССТО ЦКТИСТО-ГК “Трансстрой”СТО-НСОПБСТПСТП ВНИИГСТП НИИЭССтП РМПСУПСССУРСУСНСЦНПРТВТЕТелеграммаТелетайпограммаТематическая подборкаТЕРТЕР Алтайский крайТЕР Белгородская областьТЕР Калининградской областиТЕР Карачаево-Черкесская РеспубликаТЕР Краснодарского краяТЕР Мурманская областьТЕР Новосибирской областиТЕР Орловской областиТЕР Республика ДагестанТЕР Республика КарелияТЕР Ростовской областиТЕР Самарской областиТЕР Смоленской обл.ТЕР Ямало-Ненецкий автономный округТЕР Ярославской областиТЕРмТЕРм Алтайский крайТЕРм Белгородская областьТЕРм Воронежской областиТЕРм Калининградской областиТЕРм Карачаево-Черкесская РеспубликаТЕРм Мурманская областьТЕРм Республика ДагестанТЕРм Республика КарелияТЕРм Ямало-Ненецкий автономный округТЕРмрТЕРмр Алтайский крайТЕРмр Белгородская областьТЕРмр Карачаево-Черкесская РеспубликаТЕРмр Краснодарского краяТЕРмр Республика ДагестанТЕРмр Республика КарелияТЕРмр Ямало-Ненецкий автономный округТЕРпТЕРп Алтайский крайТЕРп Белгородская областьТЕРп Калининградской областиТЕРп Карачаево-Черкесская РеспубликаТЕРп Краснодарского краяТЕРп Республика КарелияТЕРп Ямало-Ненецкий автономный округТЕРп Ярославской областиТЕРрТЕРр Алтайский крайТЕРр Белгородская областьТЕРр Калининградской областиТЕРр Карачаево-Черкесская РеспубликаТЕРр Краснодарского краяТЕРр Новосибирской областиТЕРр Омской областиТЕРр Орловской областиТЕРр Республика ДагестанТЕРр Республика КарелияТЕРр Ростовской областиТЕРр Рязанской областиТЕРр Самарской областиТЕРр Смоленской областиТЕРр Удмуртской РеспубликиТЕРр Ульяновской областиТЕРр Ямало-Ненецкий автономный округТЕРррТЕРрр Ямало-Ненецкий автономный округТЕРс Ямало-Ненецкий автономный округТЕРтр Ямало-Ненецкий автономный округТехнический каталогТехнический регламентТехнический регламент Таможенного союзаТехнический циркулярТехнологическая инструкцияТехнологическая картаТехнологические картыТехнологический регламентТИТИ РТИ РОТиповая инструкцияТиповая технологическая инструкцияТиповое положениеТиповой проектТиповые конструкцииТиповые материалы для проектированияТиповые проектные решенияТКТКБЯТМД Санкт-ПетербургТНПБТОИТОИ-РДТПТПРТРТР АВОКТР ЕАЭСТР ТСТРДТСНТСН МУТСН ПМСТСН РКТСН ЭКТСН ЭОТСНэ и ТЕРэТССЦТССЦ Алтайский крайТССЦ Белгородская областьТССЦ Воронежской областиТССЦ Карачаево-Черкесская РеспубликаТССЦ Ямало-Ненецкий автономный округТССЦпгТССЦпг Белгородская областьТСЦТСЦ Белгородская областьТСЦ Краснодарского краяТСЦ Орловской областиТСЦ Республика ДагестанТСЦ Республика КарелияТСЦ Ростовской областиТСЦ Ульяновской областиТСЦмТСЦО Ямало-Ненецкий автономный округТСЦп Калининградской областиТСЦПГ Ямало-Ненецкий автономный округТСЦэ Калининградской областиТСЭМТСЭМ Алтайский крайТСЭМ Белгородская областьТСЭМ Карачаево-Черкесская РеспубликаТСЭМ Ямало-Ненецкий автономный округТТТТКТТПТУТУ-газТУКТЭСНиЕР Воронежской областиТЭСНиЕРм Воронежской областиТЭСНиЕРрТЭСНиТЕРэУУ-СТУказУказаниеУказанияУКНУНУОУРврУРкрУРррУРСНУСНУТП БГЕИФАПФедеральный законФедеральный стандарт оценкиФЕРФЕРмФЕРмрФЕРпФЕРрФормаФорма ИГАСНФРФСНФССЦФССЦпгФСЭМФТС ЖТЦВЦенникЦИРВЦиркулярЦПИШифрЭксплуатационный циркулярЭРД
Показать все найденные Показать действующие Показать частично действующие Показать не действующие Показать проекты Показать документы с неизвестным статусом
Упорядочить по номеру документаУпорядочить по дате введения

теодолитов | Как работает теодолит | Теодолит против Транзита | Как использовать теодолиты

Theodolite parts diagram

Теодолит и транзит
Как использовать теодолит
Как работает теодолит

Типы теодолитов

Существует два вида теодолитов: цифровые и нецифровые. Нецифровые теодолиты сейчас используются редко. Цифровые теодолиты состоят из телескопа, установленного на основании, а также электронного считывающего экрана, который используется для отображения горизонтальных и вертикальных углов.Цифровые теодолиты удобны, потому что цифровые показания заменяют традиционные градуированные кружки, и это обеспечивает более точные показания.

Части теодолита

Как и другие нивелиры, теодолит состоит из телескопа, установленного на основании. Вверху телескопа есть прицел, который используется для выравнивания цели. Инструмент имеет ручку фокусировки, которая используется для четкости объекта. Телескоп содержит окуляр, в который пользователь смотрит, чтобы найти цель.Линза объектива также находится на телескопе, но находится на противоположном конце окуляра. Линза объектива используется для прицеливания объекта и с помощью зеркал внутри телескопа позволяет увеличить объект. Основание теодолита имеет резьбу для удобной установки на штатив.

Как работает теодолит?

Теодолит работает, комбинируя оптические отвесы (или отвесы), спиртовой уровень (пузырьковый уровень) и градуированные круги для определения вертикального и горизонтального углов при съемке.Оптический центрир обеспечивает размещение теодолита как можно ближе к вертикали над точкой съемки. Внутренний спиртовой уровень гарантирует, что устройство выровнено до горизонта. Градуированные круги, один вертикальный и один горизонтальный, позволяют пользователю фактически определять углы.

Как использовать теодолит

Theodolite by Johnson Level

  1. Отметьте точку, в которой будет установлен теодолит, с помощью гвоздя геодезиста или кола. Эта точка является основой для измерения углов и расстояний.
  2. Установите штатив. Убедитесь, что высота штатива позволяет инструменту (теодолиту) находиться на уровне глаз. Отцентрованное отверстие монтажной пластины должно находиться над гвоздем или колом.
  3. Вставьте ножки штатива в землю, используя кронштейны по бокам каждой ножки.
  4. Установите теодолит, поместив его на штатив, и прикрутите его с помощью монтажной ручки.
  5. Измерьте высоту между землей и инструментом. Это будет ссылка на другие станции.
  6. Выровняйте теодолит, отрегулировав ножки штатива и используя уровень «яблочко». Вы можете сделать небольшие настройки с помощью регуляторов уровня, чтобы добиться нужного результата.
  7. Отрегулируйте маленький прицел (вертикальный центрир), расположенный на дне теодолита. Вертикальный центрир позволяет гарантировать, что инструмент остается над гвоздем или колом. Отрегулируйте отвес, используя ручки внизу.
  8. Наведите перекрестие основного прицела на точку измерения.Используйте фиксирующие ручки сбоку теодолита, чтобы он был нацелен на острие. Запишите горизонтальный и вертикальный углы с помощью телескопа, находящегося на стороне теодолита.

Теодолит vs Транзитный уровень

Теодолит – это прецизионный прибор, используемый для измерения углов как по горизонтали, так и по вертикали. Теодолиты могут вращаться как по горизонтальной, так и по вертикальной оси. Теодолиты имеют много общего с транзитами.

Транзит – это геодезический инструмент, который также выполняет точные угловые измерения.Помимо транзита, в теодолитах установлены телескопы, которые можно вращать в разные стороны. И теодолиты, и транзиты могут использоваться для аналогичных проектов, но между этими двумя инструментами есть небольшие различия. Транзиты используют нониусные шкалы и внешние градуированные металлические кружки для измерения углов. Теодолиты используют замкнутые градуированные круги, а угловые показания снимаются с помощью внутренней увеличительной оптической системы. Теодолиты, как правило, имеют более точное считывание и обеспечивают большую точность измерения углов, чем транзиты.

Теодолиты в основном используются для геодезии, но они также могут быть полезны в следующих приложениях:

  • Навигация
  • Метеорология
  • Разметка углов и линий здания
  • Измерение и нанесение углов и прямых
  • Выравнивание стен деревянного каркаса
  • Формовочные панели
  • Сантехника колонны или угла здания

Преимущества использования теодолита

Теодолиты имеют много преимуществ по сравнению с другими инструментами для нивелирования:

  • Более высокая точность.
  • Внутренняя увеличительная оптическая система.
  • Электронные показания.
  • Горизонтальные круги можно мгновенно обнулить или установить на любое другое значение.
  • Показания по горизонтальному кругу можно снимать слева или справа от нуля.
  • Повторное считывание не требуется.
Теодолиты

имеют внутреннее оптическое устройство, которое позволяет считывать круги намного точнее, чем другие инструменты. Кроме того, поскольку теодолит позволяет снимать меньше повторных измерений, эти измерения можно проводить гораздо быстрее.Теодолиты с оптическими приборами имеют преимущества перед другими средствами разметки. У них более точные измерения, они не подвержены влиянию ветра или других погодных факторов, и их можно использовать как на ровной, так и на наклонной поверхности.

Уход за цифровым теодолитом и полезные советы

Как и другие инструменты, теодолиты требуют надлежащего ухода и обслуживания для обеспечения наилучших результатов и уменьшения износа инструмента.

  • Не погружайте инструмент в воду или другие химические вещества.
  • Не роняйте прибор.
  • Убедитесь, что теодолит заблокирован в футляре во время транспортировки.
  • Во время дождя накройте инструмент крышкой.
  • Не смотрите прямо на солнечный свет через зрительную трубу инструмента.
  • Использование деревянного штатива может защитить инструмент от вибрации лучше, чем алюминиевый штатив.
  • Использование солнцезащитного козырька важно; любые резкие перепады температуры могут привести к неправильным показаниям.
  • Никогда не держите инструмент за зрительную трубу.
  • Аккумуляторная батарея инструмента всегда должна быть достаточно заряжена.
  • Всегда очищайте инструмент после использования.
    • Пыль в корпусе или на инструменте может вызвать повреждение.
  • Если теодолит влажный или мокрый, дайте ему время высохнуть, прежде чем убирать его в футляр.
  • При хранении убедитесь, что телескоп на инструменте находится в вертикальном положении.
  • При повторном выравнивании теодолита положение над точкой заземления должно быть проверено и еще раз проверено, чтобы гарантировать то же положение.
  • Когда теодолит перемещается над точкой заземления, уровень необходимо проверять и повторно проверять, чтобы убедиться в его точности.

Если вам нужна дополнительная информация, посетите полный список руководств по инструментам и уровням Johnson Level.

Магазинные теодолиты, строительные уровни и другие оптические приборы.

© 2015 Johnson Level & Tool Mfg. Co., Inc.

.

Transit & Digital Theodolites – Цифровой теодолит (BPS -T02) Экспортер из Пуне

В соответствии с потребностями клиентов, мы предоставляем Vernier Transit Theodolite. Теодолит Vernier Transit производится с использованием передового технологического оборудования и известен своей точностью. Обещая отличные характеристики и долгий срок службы, наш теодолит Vernier Transit Theodolite пользуется большим спросом на рынке. Благодаря своей надежной работе наш теодолит Vernier Transit полностью оправдывает себя.

«SNS» Прецизионный нониус прямого считывания Теодолит, полностью покрытый «НЕМЕЦКИЙ – МАТЕРИАЛ» (экспортное качество)
Новейший дизайн, полностью закрытый, компактная конструкция, 10 сек. точность, внутренняя фокусировка, оптика с синим покрытием для получения ЭЛЕКТРИЧЕСКОГО ИЗОБРАЖЕНИЯ ДЛЯ ПРЯМОГО СЧИТЫВАНИЯ, и система «Оптический центрир», нониус и круги градуированы на вставке из чистого серебра. Поставляется со всеми стандартными принадлежностями в отличной отделочной коробке вместе с A.T.S. сверхмощная алюминиевая телескопическая подставка с алюминиевым башмаком со стальной стрелкой, упакованная в водонепроницаемую крышку.

Технические характеристики


Телескоп
Изображение ERECT
Эквивалентное фокусное расстояние 165 мм
Увеличение 30 X
Эффективная апертура объектива 40 мм
Поле зрения вид 10 30 ‘
Кратчайшее расстояние фокусировки 1,6 м
Наибольшее расстояние фокусировки 200/250 м.
Константа умножения стадий 1: 100
Аддитивная постоянная стадий 0
Горизонтальные и вертикальные круги
Диаметр горизонтального круга 115 мм
Диаметр по вертикали Круг 94 мм
Градация Интервал 1/60
Чтение с помощью Veriner 10 дюймов / 20 дюймов
Флаконы уровня
Чувствительность уровня пластины 30 дюймов / 2 мм
Чувствительность уровня Алидаде 30 дюймов / 2 мм
Оптический центрир
Увеличение 2.5X
Диапазон фокусировки 0,5 м-0
Поле зрения 70
Вес
Инструмент (без коробки) 6,0 кг
.

Prexiso TO2 Digital Theodolite Производитель из Нью-Дели

Панель дисплея Двухсторонняя
Использование Выравнивание линий
Марка BOSCH / CST Номер модели Berger 2

Электронный цифровой теодолит Bosch CST / Berger DGT2 с точностью до 2 секунд – это надежный прибор для измерения углов с высокой скоростью и точностью.Оснащенный датчиком вертикального наклона для обеспечения постоянной точности и мощным телескопом с подсветкой с 30-кратным увеличением, этот инструмент для съемки в оптическом поле повышает производительность труда на стройплощадке. При проецировании линии, вертикальных колонн или стен Bosch DGT 2 сообщит пользователю фактическое отклонение от истинного отвеса и позволит пользователю точно и быстро повернуть инструмент обратно в вертикальное положение.

Bosch CST / Berger Digital Theodolite DGT2 – это 2-секундный цифровой теодолит.DGT2 имеет ряд профессиональных функций, которые сэкономят ваше время на рабочем месте, например, 90-градусная разметка, проверка углов, выравнивание и отвес, выравнивание на малых расстояниях, общее строительство, установка анкерных болтов, размещение стальных колонн, установка отметок, установка линии, базовая работа и т. д.

Характеристики:
  • Современный стеклянный энкодер
  • 2 секунды для горизонтального и вертикального считывания
  • Прецизионные двойные ЖК-панели с большими, легко читаемыми числами
  • Датчик вертикального наклона контролирует наклон угол по оси x
  • Измерение вертикального угла; предоставляет три различных варианта плюс процент от уклона.
  • Опция автоматического отключения питания: если устройство не перемещается, оно отключится через 20 минут, 30 минут или бесконечность
  • Оптический центрир
  • Сброс нуля
  • Измерения горизонтального угла по часовой или против часовой стрелки
  • Водонепроницаемость и пыленепроницаемость согласно IP54
  • Съемный трегер для нескольких установок
  • Встроенный батарейный блок можно прикрепить и отсоединить одним действием
  • Можно использовать аккумуляторный батарейный блок или 4 щелочные батареи AA.Среднее время работы 15 часов при использовании щелочных батарей.

Режимы измерения угла: Этот теодолит CST / Berger оснащен дополнительным индикатором горизонтального угла, который издает звуковой сигнал, когда прибор выполняет измерения горизонтального угла при 0, 90, 180 и 270 градусах. Специалисты-строители могут проводить измерения горизонтального угла по или против часовой стрелки с возможностью считывания угловых значений за 5 или 10 секунд. Вы также можете выбрать измерение углов в градусах или гонах, а также переключиться на процент уклона, чтобы выразить уклон.

Простота настройки: Установка DGT02 проста и быстра, с оптическим центриром, который позволяет центрировать инструмент над контрольной точкой, не возясь с отвесом. Кроме того, съемный трегер позволяет удобно настраивать несколько устройств на рабочем месте.

Простое управление: ЖК-экраны и клавиатуры удобно расположены по обе стороны от устройства, что позволяет быстро получить доступ к функциям. Он также имеет встроенный осветитель сетки нитей, который гарантирует, что ваша работа будет продолжаться независимо от условий освещения.

Прочный и долговечный: Прочная водо- и пыленепроницаемая герметичная конструкция этого теодолита имеет степень защиты IP54. Четыре щелочные батареи AA обеспечивают DGT2 до 15 часов автономной работы. Индикатор заряда батареи всегда отображается на двойных ЖК-экранах, чтобы вы всегда знали, сколько заряда осталось.

Гарантия: Годовая гарантия производителя

В коробке: Основной блок теодолита Bosch CST / Berger DGT2, футляр для переноски, отвес, набор инструментов, чехол от дождя, аккумулятор с ручным управлением

.Теодолит

Tjxo Dt02 электронный с высокоскоростным ЦП

32 бит

TJXO DT02 Электронный теодолит с 32-битным высокоскоростным процессором

Описание продукта

Характеристики:

1. Симметричная опорная конструкция, разработанная для обеспечения стабильности и долговечности прибора

2. Большой экран, отображение времени ожидания, высокая яркость фоновой засветки


3. Встроенный стандартный лазерный центрир, выглядит просто и удобно
4.Материнская плата использует 32-битный высокоскоростной ЦП, скорость обработки
5. Память прибора может хранить до 1000 наборов данных
6. Однокнопочный переключатель, более удобный

Технические характеристики:

Модель

DT-02

Телескоп

Длина телескопа

156 мм


Прямая апертура

Объектив

Объектив 45 мм

Увеличение

30X

Поле зрения

1 ° 30 ′

Разрешающая способность

3.5 ″

Наименьшее расстояние визирования

1,3 м

Передаточное отношение

100

Постоянный угол

Измерение

Метод

Энкодер абсолютного типа

Обнаружение

По горизонтали: двойной
По вертикали: одиночный

Минимальное считывание

1 ” (Выбрать)

Точность

2 ″

Панель дисплея

Двусторонняя

Компенсатор

9002 Датчик наклона

900 02 Диапазон

± 3 ′

Выходной интерфейс

Стандарт связи

RS232C

Интерфейс вывода даты

Выберите

85

900 Память

500 точек

Лазерный отвес

Диаметр точки

1 мВт

Диаметр пятна

≤1.5 мм

Точность

1,0 мм

База

Базовая модель

Отдельная

0 Батарея

5

Заряжаемая батарея или четыре щелочных аккумулятора AA

Время работы

Около 30 часов

Чувствительность уровня

Чувствительность длинного флакона

30 ”

Чувствительность пузырька

8 ‘/ 2 мм

Прочие

Размер

160X175X340 мм

160X175X340 мм

~ + 50 ℃

Вес нетто

4.8 кг

Аксессуар:

Упаковка и доставка

Размер: 50 см x 30 см x 40 см Вес: 8 кг

Обычно мы можем использовать другую первую международную экспресс-компанию выбор – DHL. Если вы указали требование, пожалуйста, сообщите нам перед заказом.

TJXO DT02 Electronic Theodolite with 32 Bit High Speed CPU TJXO DT02 Electronic Theodolite with 32 Bit High Speed CPU

Наши услуги

Наша политика возврата и гарантии:

1.Все товары проверяются перед отправкой, если вы не удовлетворены покупкой, вы можете обменять товары в течение одной недели, вы должны связаться с нами в течение 24 часов с момента получения товаров, и покупатель должен нести ответственность за все расходы по возврату и пересылка;

2. Для большинства наших продуктов (автоматический уровень, теодолит, тахеометр) предоставляется гарантия 1 год;

3. Для небольших проблем, таких как недостающая или поврежденная часть, клавиатура, пришлите нам фотографии, мы отправим вам необходимую часть и соответствующие инструкции бесплатно;

4.Для серьезных проблем с годовой гарантией, таких как плата EDX, проблема с основной платой. Мы могли только попросить вас отправить нам инструмент. Обычно мы исправляем это в течение 10 рабочих дней и отправляем вам обратно. Вы и мы позаботимся о соответствующей стоимости доставки с каждой стороны. В случае серьезных проблем, связанных с гарантией на один год, заказчик должен нести полную стоимость.

Обратная связь:

будет высоко оценен после получения товаров.

Поскольку ваши отзывы очень важны для развития нашего бизнеса.

Информация о компании

Обладая 8-летним опытом в геодезической съемке и кадастровой съемке, мы являемся профессиональным и ведущим предприятием геодезической отрасли в континентальном Китае. Мы специализируемся на исследованиях и разработках, производстве и продаже всех видов геодезической продукции, включая тахеометр, электронный теодолит, электронный дальномер, автоматический уровень, лазерный уровень, отражатель-призму, геодезические аксессуары, GPS-приемник, картографическое программное обеспечение и т. Д.

Маркетинговая модель, которую мы пропагандируем, не сводится к простому пониманию «продажи продукции», напротив, предпродажное обслуживание, обслуживание во время эксплуатации и послепродажное обслуживание интегрированы во всю операционную деятельность. Это дает покупателям ощущение, что они приобрели не только товар, но и профессиональные услуги.

Мы приветствуем новых и старых клиентов из всех слоев общества, которые хотят связаться с нами для будущих деловых отношений и достижения взаимного успеха!

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
