Коэффициент теплопроводности сталей (Таблица)
Коэффициент теплопроводности сталей (λ, Вт/(м°С)) при заданной температуре
|
Наименование и марка стали |
Температура, °С |
||||||||
|
100 |
200 |
300 |
400 |
500 |
600 |
700 |
800 |
900 |
|
|
Углеродистая 15 |
54,4 |
50,2 |
46,0 |
41,9 |
37,7 |
33,5 |
– |
– |
– |
|
Углеродистая 30 |
50,2 |
46,0 |
41,9 |
37,7 |
33,5 |
29,3 |
– |
– |
– |
|
Хромомолибденовая Х10С2М (ЭИ107) |
18,4 |
– |
21,7 |
– |
– |
24,6 |
25,5 |
– |
– |
|
Хромоникельвольфрамовая 4Х14НВ2М (ЭИ69) |
15,5 |
16,9 |
19,2 |
20,2 |
21,2 |
22,0 |
– |
– |
– |
|
Хромоникелевая 1Х18Н9Т (ЭЯ1Т)* |
16,0 |
17,6 |
19,2 |
20,8 |
22,3 |
23,8 |
25,5 |
27,6 |
– |
|
Хромоникелевая Х25Н20С2 (ЭИ283) |
14,6 |
– |
– |
– |
21,6 |
23,5 |
25,1 |
27,1 |
28,8 |
|
Хромистая нержавеющая: |
|||||||||
|
1Х13 (Ж0 |
24,0 |
23,6 |
23,3 |
23,3 |
23,7 |
24,4 |
– |
– |
– |
|
2Х13 (Ж2) |
24,3 |
25,8 |
26,3 |
26,4 |
26,6 |
26,4 |
26,2 |
26,7 |
27,6 |
|
3Х13 (Ж3) |
25,1 |
25,6 |
25,6 |
25,6 |
25,6 |
25,6 |
24,6 |
– |
– |
|
4Х13 (Ж4) |
28,0 |
29,1 |
29,3 |
29,2 |
28,8 |
28,4 |
28,0 |
– |
– |
|
Х17 (Ж17) |
24,4 |
– |
– |
– |
– |
– |
– |
– |
– |
|
Х28 (Ж27) |
20,9 |
21,7 |
22,7 |
23,4 |
24,3 |
25,0 |
– |
– |
– |
|
Примечание: * Значения коэффициента теплопроводности для различных образцов стали 1Х18Н9Т изменяются в пределах ±20%. Здесь приведены средние значения λ |
|||||||||

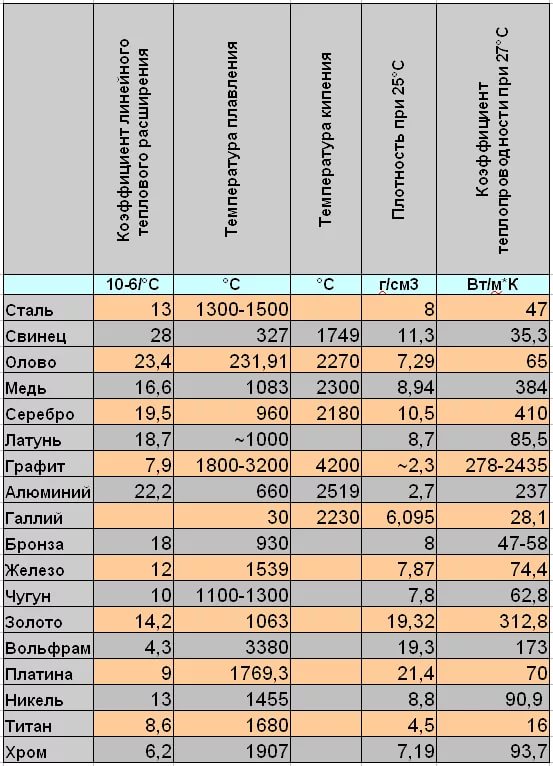

Плотность железа, удельная теплоемкость, теплопроводность: таблица свойств
Медь – коротко про теплопроводность
Теплопроводностью называют процесс переноса энергии частиц (электронов, атомов, молекул) более нагретых участков тела к частицам менее нагретых его участков. Такой теплообмен приводит к выравниванию температуры. Вдоль тела переносится только энергия, вещество не перемещается. Характеристикой способности проводить тепло является коэффициент теплопроводности, численно равный количеству теплоты, которая проходит через материал площадью 1 м2, толщиной 1 м, за 1 секунду при единичном градиенте температуры.
Коэффициент теплопроводности меди при температуре 20–100 °С составляет 394 Вт/(м*К) – выше только у серебра. Стальной прокат уступает меди по этому показателю почти в 9 раз, а железо – в 6. Различные примеси по-разному влияют на физические свойства металлов.
У меди скорость передачи тепла снижается при добавлении в материал или попадании в результате технологического процесса таких веществ, как:
- алюминий;
- железо;
- кислород;
- мышьяк;
- сурьма;
- сера;
- селен;
- фосфор.
Высокая теплопроводность характеризуется быстрым распространением энергии нагрева по всему объему предмета. Эта способность обеспечила меди широкое применение в любых системах теплообмена. Ее используют при изготовлении трубок и радиаторов холодильников, кондиционеров, вакуумных установок, автомашин для отвода избыточного тепла охлаждающей жидкости. В отопительных приборах подобные изделия из меди служат для обогрева.
Способность меди проводить тепло снижается при нагреве. Значения коэффициента теплопроводности меди в воздухе зависит от температуры последнего, которая влияет на теплоотдачу (охлаждение). Чем выше температура окружающей среды, тем медленнее остывает металл и ниже его теплопроводность. Поэтому во всех теплообменниках используют принудительный обдув вентилятором – это повышает эффективность работы устройств и одновременно поддерживает тепловую проводимость на оптимальном уровне.
Что такое теплопроводность
Данный термин означает способность различных материалов к обмену энергией, которая в этом случае представлена теплом. При этом передача энергии проходит от более нагретой части к холодной и происходит за счет:
- Молекул.
- Атомов.
- Электронов и других частиц структуры металла.
Теплопроводность нержавеющей стали будет существенно отличаться от аналогичного показателя другого металла — например, коэффициент теплопроводности меди будет иным, нежели у стали.
Для обозначения этого показателя используется специальная величина, именуемая коэффициентом теплопроводности. Она характеризуется количеством теплоты, которое может пройти через материал за определенную единицу времени.
Конвекция
Конвекция
— это процесс теплопередачи, осуществляемый путем переноса энергии потоками жидкости или газа.
Пример явления конвекции
: небольшая бумажная вертушка, поставленная над пламенем свечи или электрической лампочкой, под действием поднимающегося нагретого воздуха начинает вращаться. Это явление можно объяснить таким образом. Воздух, соприкасаясь с теплой лампой, нагревается, расширяется и становится менее плотным, чем окружающий его холодный воздух. Сила Архимеда, действующая на теплый воздух со стороны холодного снизу вверх, больше, чем сила тяжести, которая действует на теплый воздух. В результате нагретый воздух «всплывает», поднимается вверх, а его место занимает холодный воздух.
При конвекции энергия переносится самими струями газа или жидкости.Различают два вида конвекции:
- естественная (или свободная)
Читать также: Сплав томпак что это
Возникает в веществе самопроизвольно при его неравномерном нагревании. При такой конвекции нижние слои вещества нагреваются, становятся легче и всплывают, а верхние слои, наоборот, остывают, становятся тяжелее и опускаются вниз, после чего процесс повторяется.
- вынужденная
Наблюдается при перемешивании жидкости мешалкой, ложкой, насосом и т. д. Для того, чтобы в жидкостях и газах происходила конвекция, необходимо их нагревать снизу.
Конвекция в твердых телах происходить не может.
Недостатки высокой теплопроводности меди и ее сплавов
Медь обладает куда более высокой стоимостью, чем латунь или алюминий. При этом у данного металла есть свои недостатки, напрямую связанные с его достоинствами. Высокая теплопроводность приводит к необходимости создавать специальные условия во время резки, сварки и пайки медных элементов. Так как нагревать медные элементы нужно намного более концентрировано по сравнению со сталью. Также часто требуется предварительный и сопутствующий подогрев детали.
Не стоит забывать и о том, что медные трубы требуют тщательной изоляции в том случае, если из них состоит магистраль или разводка системы отопления. Что приводит к увеличению стоимости монтажа сети в сравнении с вариантами, когда применяются другие материалы.
Теплопроводность нержавеющей стали 304, 316 при различных температурах
Определение теплопроводности
Теплопроводность, также называемая теплопроводностью, относится к теплу, передаваемому «K» из-за единичного температурного градиента, в установившихся условиях, в единицу времени в направлении, перпендикулярном поверхности на единицу площади , и когда теплообмен зависит только от градиента температуры.
- Единица СИ: Вт/м·K или Вт/м·°C
- Британская единица измерения: БТЕ/фут·ч·°F
Теплопроводность нержавеющей стали
В этой статье приводится сводка теплопроводности нержавеющей стали 304 и 316 при различных температурах в отожженном состоянии, а также других марок нержавеющей стали.
| Теплопроводность нержавеющей стали при различных температурах | ||
| Нержавеющая сталь | Температура, 100 °C (212 °F) | Температура, 500 °C (932 °F) |
| Вт/м·К (БТЕ/фут·ч·°F) | Вт/м·К (БТЕ/фут·ч·°F) | |
| 304 | 16,2 (9,4) | 21,5 (12,4) |
| 316 | 16,2 (9,4) | 21,5 (12,4) |
| 201 | 16,2 (9,4) | 21,5 (12,4) |
| 202 | 16,2 (9,4) | 21,6 (12,5) |
| 301 | 16,2 (9,4) | 21,5 (12,4) |
| 302 | 16,2 (9.4) | 21,5 (12,4) |
| 302Б | 15,9 (9,2) | 21,6 (12,5) |
| 303 | 16,2 (9,4) | 21,5 (12,4) |
| 302Cu | 11,2 (6,5) | 21,5 (12,4) |
| 305 | 16,2 (9,4) | 21,5 (12,4) |
| 308 | 15,2 (8,8) | 21,6 (12,5) |
| 309 | 15,6 (9. 0) | 18,7 (10,8) |
| 310 | 14,2 (8,2) | 18,7 (10,8) |
| 314 | 17,5 (10,1) | 20,9 (12,1) |
| 317 | 16,2 (9,4) | 21,5 (12,4) |
| 317л | 14,4 (8,3) | |
| 321 | 16,1 (9,3) | 22,2 (12,8) |
| 347 | 16,1 (9,3) | 22,2 (12,8) |
| 384 | 16,2 (9,4) | 21,5 (12,4) |
| 405 | 27,0 (15,6) | |
| 410 | 24,9 (14,4) | 28,7 (16,6) |
| 414 | 24,9 (14,4) | 28,7 (16,6) |
| 416 | 24,9 (14,4) | 28,7 (16,6) |
| 420 | 24,9 (14,4) | |
| 422 | 23,9 (13,8) | 27,3 (15,8) |
| 429 | 25,6 (14,8) | |
| 26,1 (15,1) | 26,3 (15,2) | |
| 431 | 20,2 (11,7) | |
| 434 | 26,3 (15,2) | |
| 436 | 23,9 (13,8) | 26,0 (15,0) |
| 439 | 24,2 (14,0) | |
| 440А, 440К | 24,2 (14,0) | |
| 444 | 26,8 (15,5) | |
| 446 | 20,9 (12,1) | 24,4 (14,1) |
| РН 13-8 Пн | 14,0 (8,1) | 22,0 (12,7) |
| 15-5 PH | 17,8 (10,3) | 23,0 (13,1) |
| 17-4 РН | 18,3 (10,6) | 23,0 (13,1) |
17-7 тел. | 16,4 (9,5) | 21,8 (12,6) |
Связанный пост: Температура плавления нержавеющей стали, плотность нержавеющей стали, плотность алюминия
Мировой материал 153 сообщения 11 комментариев
Prev Post
Свойства нержавеющей стали AISI 302, состав SS302, магнитные свойства, плотность, твердость, эквивалент
Следующий пост
Свойства нержавеющей стали AISI 304: предел текучести при растяжении и твердость
Теплопроводность и температуропроводность стали с 9% никеля
Начальная » Технический
Согласно разделу II ASME BPVC, сталь с содержанием 9% никеля относится к группе материалов D как низкоуглеродистая легированная сталь. Его номинальные коэффициенты теплопроводности (TC) и температуропроводности (TD) при повышенных температурах указаны в двух таблицах ниже.
Теплопроводность (TC) 9% никелевой стали при различных температурах
*Темп. | 70 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
| *T.C | 21.0 | 21.0 | 21.2 | 21.3 | 21.4 | 21.5 | 21.5 | 21.5 | 21.5 | 21.4 |
| *Темп. | 550 | 600 | 650 | 700 | 750 | 800 | 850 | 900 | 950 | 1000 |
| *T.C | 21.3 | 21.1 | 20.9 | 20.7 | 20.5 | 20.2 | 20.0 | 19.7 | 19.4 | 19.1 |
| *Темп. | 1050 | 1100 | 1150 | 1200 | 1250 | 1300 | 1350 | 140020 2 | 1450 | 1500 |
| *T.C | 18.8 | 18.5 | 18.3 | 18. 0 | 17.7 | 17.3 | 16.3 | 15.6 | 15.4 | 15.3 |
*Темп.: температура металла, °F; *T.C: номинальный коэффициент теплопроводности, БТЕ/час-фут-°F.
Температуропроводность (TD) 9% никелевой стали при различных температурах
| *Temp. | 70 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 90 5025 | 450 |
| *T.D | 0.408 | 0.401 | 0.392 | 0.384 | 0.377 | 0.371 | 0.364 | 0.357 | 0.350 | 0.342 |
| *Темп. | 550 | 600 | 650 | 700 | 750 | 800 | 850 | 900 | 950 | 1000 |
| *T.D | 0.333 | 0.324 | 0. |
