Теплосчетчики ТЭМ

г. Москва, 1-й Грайвороновский проезд, д. 2а, оф. 47

[email protected]

+7 (495) 649-16-42

СКАЧАТЬ
ПРАЙС-ЛИСТ

• Главная
•   /
• Статьи

• Предназначение теплосчетчиков ТЭМ
• Из каких элементов состоят теплосчетчики типа ТЕМ?
• Что умеет теплосчетчик ТЭМ?

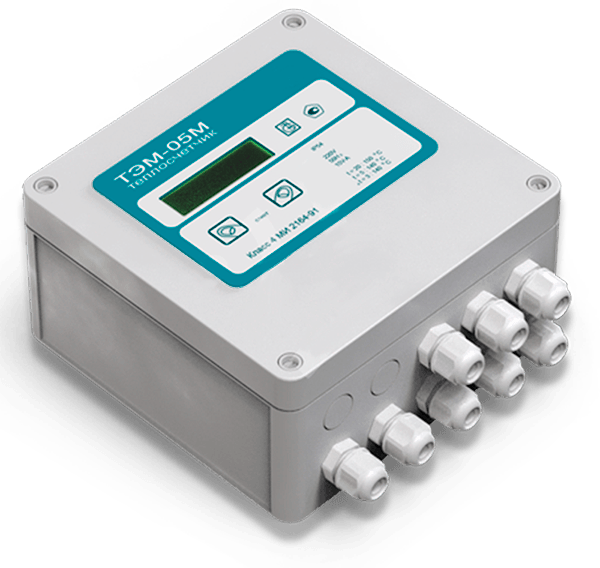

Основное предназначение электромагнитных теплосчётчиков (теплосчетчики ТЭМ) ничем не отличается от предназначения других видов счётчиков. Они созданы для обеспечения возможности вести учёт подачи и потребления количества теплоты в системах горячего водоснабжения и, системах теплоснабжения как жилых, так и промышленных зданий и сооружений. Помимо этого, электромагнитные счётчики (ТЭМ), широко используют в автоматизированных системах контроля теплообеспечения.

Из каких элементов состоят теплосчетчики типа ТЕМ?

С конструктивной точки зрения, такие приборы состоят из вычислительно-измерительного блока, непосредственно к которому подсоединяются преобразователи таких видов, как:

• преобразователь расхода теплоносителя, то есть первичный преобразователь;
• преобразователь температурного режима;
• преобразователь избыточного давления.

Сам измерительный блок теплосчетчиков ТЭМ состоит из микропроцессорной системы, которая обеспечивает сбор и обработку данных полученных результатов. Также, эта система отображает готовые результаты на дисплее. Кроме того, вычислительно-измерительный блок обеспечен жидкокристаллическим индикатором и индикатором работы теплосчётчика.

Подключение измерительных преобразователей обеспечивается клеммами, расположенными на плате блока обработки аналогового сигнала, клеммы расходных преобразователей размещены на цифровой плате сигналообработки.

Кроме того, плата цифровой обработки оборудована последовательными возможностями, которые обеспечиваются интерфейсами RS232С и RS485, а также имеет выводы встроенного сигнала постоянного выходного тока.

Что умеет теплосчетчик ТЭМ?

Таким образом, электромагнитные теплосчётчики ТЭМ способны обрабатывать данные показателей расхода тепловой мощности, тепловой энергии, расход массы и теплоносителя, а также, осуществляются замеры объёма и расхода теплоносителя, температурных скачков и контроль периода работы теплоприбора. Всю полученную информацию, это устройство сохраняет в своей памяти.

Следует учитывать и тот факт, что обеспечение нормальной работы электромагнитного теплосчётчика ТЭМ, осуществляется посредством определённых условий. Так, например, оптимальный диапазон температур должен составлять от пяти до пятидесяти градусов тепла. Влажность не должна превышать девяносто пять процентов, а отклонение частоты входящего напряжения, должно составлять не более двух процентов от исходящего (50Гц). Также, отклонение от основного сетевого напряжения в 220 вольт не должно превышать десяти процентов.

Возврат к списку

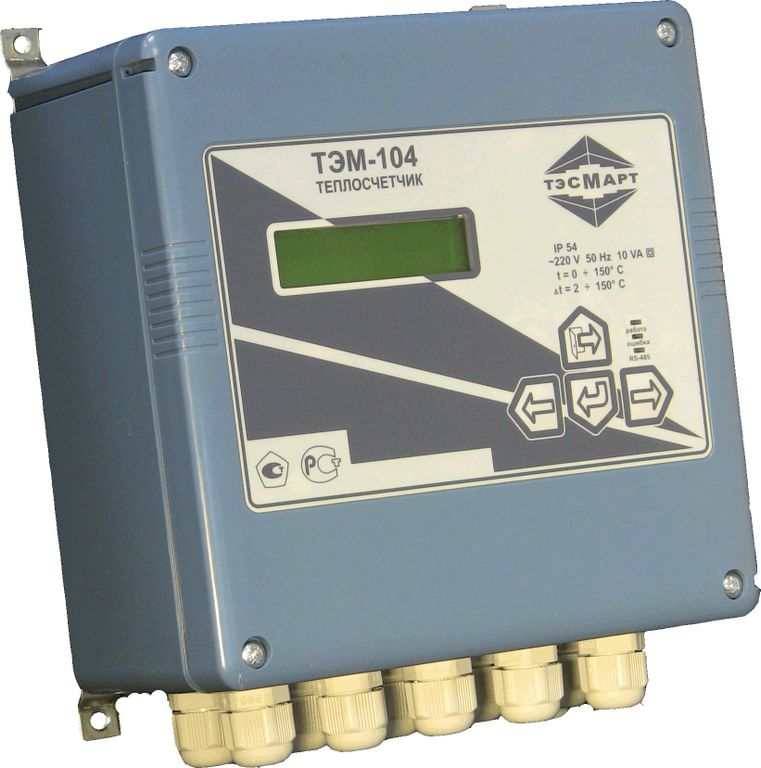

Многоканальный теплосчетчик ТЭМ-104-1 ду15

Главная \ Теплосчетчики \ Многоканальный теплосчетчик ТЭМ-104-1 ду15

Артикул: ТЭМ-104-1 ду15

• Параметры
• Описание
• Документация
• Комплект поставки

Страна производитель

Беларусь

Оптовая цена

по запросу

Гарантия от производителя

да

Принцип работы

Электромагнитный

Диаметр условного прохода DN

15 мм

Система

Отопление

Минимальный расход Qmin

0. 015 м³/ч

Максимальный расход Qmax

6 м³/ч

Максимальное рабочее давление PN

1.6 МПа

Диапазон измерений температуры теплоносителя

от 0 до 150 °C

Диапазон измерений разности температур теплоносителя

от 2 до 150 °C

Диапазон температур окружающей среды

+5 °С до +55 ºC

Относительная влажность окружающего воздуха, не более

95% при температуре до 30 °С %

Дисплей

ЖКИ 2 строки по 16 символов

Отображаемые единицы измерения

Гкал

Межповерочный интервал, лет

4

Методика поверки

ЭС 99556332.013.000 МП

Номер в государственный реестре средств измерений

58852-14

Степень защиты

IP 54

Тип присоединения

Сендвич

Питание

от 187 до 242 В, частотой (50 ±1) Гц

Средний срок службы, лет

12

Длина

100 мм

Ширина

108 мм

Высота

237 мм

Вес

2.6 кг

Гарантия

48

Назначение и область применения.

Теплосчетчик ТЭМ-104 предназначен для измерений и реги- страции с целью коммерческого и технологического учета значений потребленного (отпущенного) количества теплоты (тепловой энер- гии), теплоносителя и других параметров систем теплоснабжения и горячего водоснабжения, а также для организации информационных сетей сбора данных.

Области применения: предприятия тепловых сетей, тепловые пункты жилых, общественных и производственных зданий, централь- ные тепловые пункты, тепловые сети объектов бытового назначения, источники теплоты, производственные объекты предприятий химиче- ской, нефтехимической, нефтеперерабатывающей и других отраслей промышленности, системы обеспечения телеметрического контроля, измерительные системы и информационные сети сбора данных.

	Описание типа
	Свидетельство 2
	Руководство эксплуатации

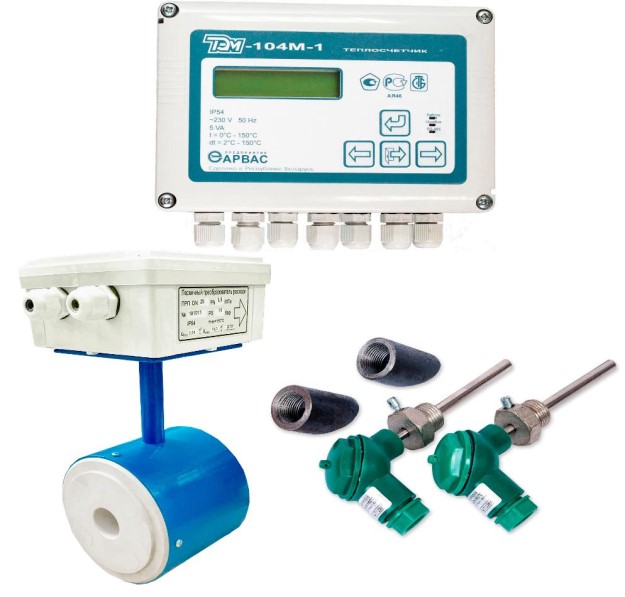

Наименование и условное обозначение	Кол-во, шт	Примечание
Измерительно-вычеслительный блок (ИВБ)	1
Электромагнитный первичный преобразователь расхода (ППР)	до 2-х	В соответствии с заказом
Комплект (пары) термопреобразователей сопротивления	до 3-х	В соответствии с заказом
Термопреобразователи сопротивления	до 6-ти	В соответствии с заказом
Измерительный преобразователь расхода (ИИ)	до 2-х	В соответствии с заказом
Комплект монтажных частей	1	В соответствии с заказом
Программное обеспечение	1	В соответствии с заказом
Кабель для подключения интерфейса	1	В соответствии с заказом
Вставка плавкая BI1-1-0,5 А 250 В	2
Теплосчетчик ТЭМ-104. Руководство по эксплуатации	1 экз.
Теплосчетчик ТЭМ-104. Паспорт	1 экз.
Теплосчетчик ТЭМ-104. Инструкция по монтажу	1 экз.
Теплосчетчик ТЭМ-104. Методика поверки	1 экз.	По отдельному заказу



Теплосчетчики

Назад

BELIMO – Датчики Счетчики – Счетчики тепловой энергии TEM

(показаны 12 из 12)

Сравнить

• Сравнивать

  Быстрый просмотр

  БЕЛИМО

  Артикул: 22PEM-1UH

  БЕЛИМО 22ПЭМ-1УХ

  £953,61

  Обычно отгружается в течение 4-5 рабочих дней

  Количество Добавить в свой список
• Сравнивать

  Быстрый просмотр

  БЕЛИМО

  Артикул: 22PEM-1UG

  БЕЛИМО 22ПЭМ-1УГ

  £877,93

  Обычно отгружается в течение 4-5 рабочих дней

  Количество Добавить в свой список
• Сравнивать

  Быстрый просмотр

  БЕЛИМО

  Артикул: 22ПЭМ-1УФ

  БЕЛИМО 22ПЭМ-1УФ

  £806,32

  Обычно отгружается в течение 4-5 рабочих дней

  Количество Добавить в свой список
• Сравнивать

  Быстрый просмотр

  БЕЛИМО

  Артикул: 22ПЭМ-1УЭ

  БЕЛИМО 22ПЭМ-1УЭ

  735,29 фунтов стерлингов

  Обычно отгружается в течение 4-5 рабочих дней

  Количество Добавить в свой список
• Сравнивать

  Быстрый просмотр

  БЕЛИМО

  Артикул: 22ПЭМ-1УД

  БЕЛИМО 22ПЭМ-1УД

  £664,27

  Обычно отгружается в течение 4-5 рабочих дней

  Количество Добавить в свой список
• Сравнивать

  Быстрый просмотр

  БЕЛИМО

  Артикул: 22PEM-1UC

  БЕЛИМО 22ПЭМ-1UC

  £593,25

  Обычно отгружается в течение 4-5 рабочих дней

  Количество Добавить в свой список
• Сравнивать

  Быстрый просмотр

  БЕЛИМО

  Артикул: 22PE-1UH

  БЕЛИМО 22ПЭ-1УХ

  £877,93

  Обычно отгружается в течение 4-5 рабочих дней

  Количество Добавить в свой список
• Сравнивать

  Быстрый просмотр

  БЕЛИМО

  Артикул: 22PE-1UG

  БЕЛИМО 22ПЭ-1УГ

  £806,32

  Обычно отгружается в течение 4-5 рабочих дней

  Количество Добавить в свой список
• Сравнивать

  Быстрый просмотр

  БЕЛИМО

  Артикул: 22PE-1UF

  БЕЛИМО 22ПЭ-1УФ

  739,95 фунтов стерлингов

  Обычно отгружается в течение 4-5 рабочих дней

  Количество Добавить в свой список
• Сравнивать

  Быстрый просмотр

  БЕЛИМО

  Артикул: 22PE-1UE

  БЕЛИМО 22ПЭ-1УЭ

  £678,24

  Обычно отгружается в течение 4-5 рабочих дней

  Количество Добавить в свой список
• Сравнивать

  Быстрый просмотр

  БЕЛИМО

  Артикул: 22ПЭ-1УД

  БЕЛИМО 22ПЭ-1УД

  611,87 фунтов стерлингов

  Обычно отгружается в течение 4-5 рабочих дней

  Количество Добавить в свой список
• Сравнивать

  Быстрый просмотр

  БЕЛИМО

  Артикул: 22PE-1UC

  БЕЛИМО 22ПЭ-1УК

  £545,51

  Обычно отгружается в течение 4-5 рабочих дней

  Количество Добавить в свой список

Ваша корзина

Ваша корзина пуста.

&раз

Всего предметов:0 Итого: 0,00 фунтов стерлингов Итого: £0.00

Посмотреть корзину Проверить

Руководство по расходомеру тепла

<<Назад

О счетчиках теплового потока (BTU-счетчики или теплосчетчики)

В зависимости от страны, в которой вы находитесь, теплосчетчики имеют разные названия. В США счетчики тепла называются теплосчетчиками, тогда как на Ближнем Востоке и в Азии счетчики тепла называются счетчиками BTU, что означает «британские тепловые единицы». Несмотря на то, что теплосчетчики изготавливаются по разным технологиям, они состоят из одних и тех же основных компонентов, но могут различаться по конфигурации, т.е. относительно технических единиц измерения, требуемых местных стандартов, выходных протоколов и т. д.

Как работают расходомеры тепла ?

Счетчики тепла измеряют энергоемкость потока жидкости в единицах тепловой энергии, например. Британские тепловые единицы (BTU) Джоули или киловатт-часы.

 Счетчик тепла – это устройство, которое измеряет тепловую энергию на стороне подачи или на стороне возврата теплогенерирующего или теплообменного устройства путем измерения расхода жидкого теплоносителя и изменения его температуры (ΔT) между подачей и обратные ноги системы. Обычно он используется на промышленных предприятиях для измерения мощности котлов и тепла, потребляемого процессом, а также в системах централизованного теплоснабжения для измерения тепла, доставляемого потребителям. Его можно использовать для измерения тепловой мощности, скажем, отопительного котла или холодопроизводительности чиллера.



 Рисунок 1: Типовая установка теплосчетчика (термопары расположены на стороне подачи и возврата систем для расчета ΔT)
 Эта модель показывает удаленный вывод данных через MBus

Теплосчетчик состоит из:

1. Расходомер жидкости
2. Средство измерения температуры между подачей и обраткой, обычно пара термопар.
3. Средство интегрирования двух измерений за период времени (обычно полчаса) и накопления общей теплопередачи за заданный период.

Типы теплосчетчиков

Существует множество различных типов теплосчетчиков, в том числе: импеллерные, электромагнитные, вихревые, гидродинамические и ультразвуковые, которые являются наиболее популярными. В Европе они регулируются европейским стандартом для счетчиков тепла; EN1434. Теплосчетчик состоит из блоков или трех узлов, включая вычислитель или интегратор, датчик расхода и пару датчиков температуры. Полные и гибридные приборы имеют неотделимые подузлы, тогда как комбинированный прибор может иметь отделяемые подузлы. например, выносной дисплей

Преимущества: Механические счетчики тепла (одноструйные, многоструйные, турбинные)

♦ Низкая стоимость
♦ Соответствует большинству необходимых сертификатов
♦ Доступность
♦ Большая база установленных пользователем систем

9018 Тепловые недостатки: Измерители (одноструйные, многоструйные, турбинные)

♦ Короткий срок службы
♦ Калибровочный дрейф
♦ Возможность отложений магнетита
♦ Точность измерения добавки гликоля
♦ Вмешательство пользователя посредством магнитного воздействия
♦ С учетом строгих требований к фильтрации

---

Преимущества: Электронные измерители тепла

♦ Высокая точность
♦ Средства наиболее строгих необходимых утверждений
♦ НЕТ Движущихся частей
♦ Longevity В обслуживании
♦ Anti-Tamper Desity
♦ Longevity в обслуживании
♦ Anti-Tamper.
