Провода термоэлектродные: цена, характеристики, применение

КМТВ

КМТВЭВ

ПВФФ

ПТВ

ПТВВ

ПТВВГ

ПТВВТ

ПТВВТГ

ПТВВГЭ

ПТВВТЭ

ПТВП

ПТП

ПТПЭ

ПТФ,ПТФЭ

ПТФДЭ

ПТВВТГЭ

ПТВВЭ

ПТВЭВ

ПТГВ

ПТГВВ

ПТГВЭВ

ПТК-1

ПТК-2

ПТН

ПТНГ

ПТНГТ

ПТНГЭ

ПТНТ

ПТНЭ

ПТФГ

ПТФФ

ПТФФГ

ПТФФЭ

ПТФФГЭ

СФКЭ

ТЭС

ТЭСА

ТЭСБ

ФТ

ФТЭ



Компания «СвязьЭнергоКомплект» занимается оптовой продажей кабельно-проводниковой продукции широкого спектра использования. Мы работаем с ведущими российскими заводами-изготовителями, поэтому в нашем каталоге представлено более двух сотен наименований кабелей и проводов различного назначения, в том числе термоэлектродные компенсационные кабели.

Строение термоэлектродных кабелей

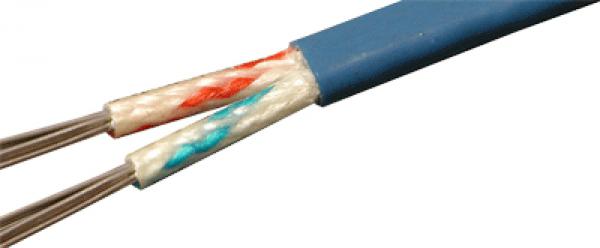

Это гибкие изолированные многожильные кабели, которые имеют поливинилхлоридную изоляцию и внешнюю защитную ПВХ-оболочку. Среди данной продукции существует несколько разновидностей, которые отличаются своим назначением и строением.

Термоэлектродный компенсационный кабель КМТВ имеет изолированные ПВХ-пластикатом токопроводящие жилы вида ХА, ХК, М разного диаметра и защитную оболочку из поливинилхлорида.

Термоэлектродный компенсационный кабель КМТВЭВ дополнительно внутри имеет экран из алюминиевой фольги. В остальном строение аналогичное предыдущей разновидности: токопроводящие жилы типа ХК, ХА, М, изолированные ПВХ-пластикатом, и в защитной оболочке из ПВХ. Сечения кабелей могут быть 1/1,5/2,5 кв. мм.

Виды токопроводящих жил

ХА (хром-алюмель) и М (медь-константан) предназначены для термоэлектрических преобразователей типа ТХА.

ХК (хром-копель) предназначены для термопар типа ТХК.

Каждому типу токопроводящей жилы соответствует своя маркировка: медная – красный, константан – коричневый, хромель – черный/фиолетовый, алюмель – белый, копель – оранжевый/желтый.

Назначение термоэлектродных кабелей

Основное применение термоэлектродных мультижильных кабелей с ПВХ-изоляцией и ПВХ-оболочкой – это удлинение электродов термоэлектрических преобразователей (термопар) и соединение их с измерительными и другими приборами. Данная манипуляция требуется для того, чтобы исключить воздействие окружающей среды и температуры на показания термопары, чтобы свободные концы термопары были удалены на требуемое расстояние и соединены с измерительной аппаратурой.

Мультижильные кабели для термопар должны соответствовать по своим термоэлектрическим характеристикам материалу термопреобразователей. Определение «компенсационные» имеет значение «удлинительных», что напрямую отражает основную функцию данной кабельно-проводниковой продукции – удлинять провода термопар.

Условия использования кабелей для термопар

  • Широкий температурный диапазон (-40°С – +70°С).
  • Работа при 98% влажности воздуха.
  • Укладка и демонтаж при температуре не ниже -15°С.
  • Гибкость и радиус изгиба не менее 15 наружных диаметров.
  • Срок эксплуатации с момента монтажа – 12 лет.

Цвета изоляции жил термоэлектродных проводов

  • хромель (Х) – фиолетовый или черный
  • копель (К) – желтый или оранжевый
  • алюмель (А) – белый
  • медь (М) – красный или розовый
  • константан (К) – коричневый
  • сплав ТП – зеленый

Условные обозначения:

  • ПТВВГЭ-ХК  2х1,5
  • ПТВВГЭ – название термоэлектродного провода, Г (гибкие с многопроволочной жилой), Э (с экраном)
  • ХК – условное обозначение сплавов жил: А (алюмель), К (копель), Х (хромель), ХК (хромель-копель), ХА (хромель-алюмель), М (медь-константан), П (медь-сплав ТП), МК (медь-копель), ЖК (железо-константан)
  • 2х1,5 – число и сечение жил

Конструкция термоэлектродного провода

  1. Многопроволочная токопроводящая жила.
  2. Изоляция.
  3. Защитный покров (оплетка и/или обмотка из различных материалов).
  4. Защитный экран из луженой медной проволоки.

Область применения термоэлектродного провода

Провод термоэлектродный (термопарный) используется для соединения измерительных приборов и термопар. Предназначен для эксплуатации внутри приборов, а также в помещениях.

Технические характеристики термоэлектродного провода

Технические характеристики конкретного провода зависят от того, из какого материала изготовлен провод термоэлектродный, в частности, его токопроводящая жила.

Существуют следующие варианты используемых сплавов (одиночных или парных):

  • хромель-алюмель (ХА) для термоэлектрических преобразователей ТХА;
  • хромель-копель (ХК) для термоэлектрических преобразователей ТХК;
  • медь-константан (М) для термоэлектрических преобразователей ТХА;
  • медь-сплав ТП (П) для термоэлектрических преобразователей ТПП;
  • железо-константан (ЖК) для термоэлектрических преобразователей ТЖК.



Кабели к преобразователям термоэлектрическим

Специальный термопарный, термоэлектродный или компенсационный кабель (провод) используется для подключения термопары к прибору, благодаря чему уменьшается погрешность измерения. В термопарных и термоэлектродных проводах жилы изготовлены из материала того же сплава, что и жилы самой термопары:

  • ДТПК, хромель-алюмель (ТХА)
  • ДТПL, хромель-копель (ТХК)
  • ДТПN, нихросил-нисил (ТНН)
  • ДТПJ, железо-константан (ТЖК)

В компенсационных проводах для термопар типа «платинородий-платина» (ПП, ДТПS) используются жилы из сплавов меди.

Компания ОВЕН предлагает многожильные и одножильные кабели в различной изоляции для соединения преобразователя термоэлектрического со вторичным прибором.

ВНИМАНИЕ! Кабель СФКЭ продаётся кратно 5 метрам, весь остальной ассортимент термопарного кабеля – кратно 1 метру.

Кабель термопарный тип К (ХА), хромель-алюмель

1 – термоэлектродная проволока

2 – cтеклонить К11С6 с пропиткой кремнийорганическим лаком

ДКТК011-0,5

ДКТК011-0,7

ДКТК011-1,2

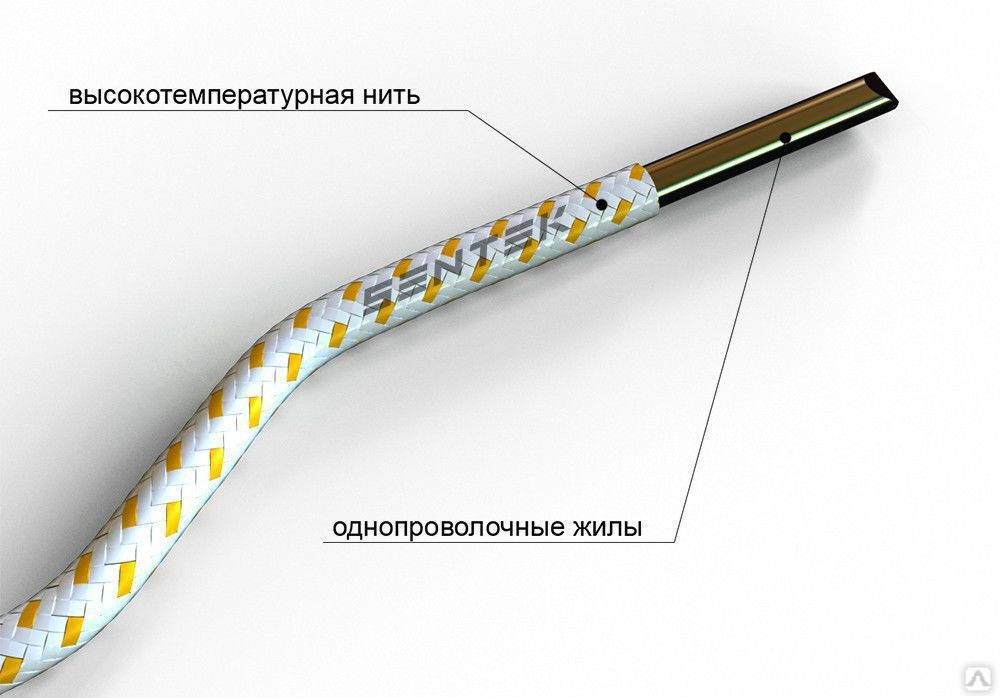

Двухжильный однопроволочный кабель

Диаметр проводов:

0,5 мм/0,7 мм/1,2 мм (указывается при заказе)

Изоляция нить К11С6

 -40…+300 °С

1,8/2,0

2,0/2,8

2,8/4,0

1 – термоэлектродная проволока

2, 4 и 5 – обмотка стеклонитью с пропиткой нагревостойким лаком

3 – обмотка фторопластовой запеченной пленкой

6 – обмотка стеклонитью (в противоположную сторону от обмотки 5) с пропиткой нагревостойким лаком

7 – экран из медной луженной оловом проволоки

Кабель СФКЭ ХА

2×0,5

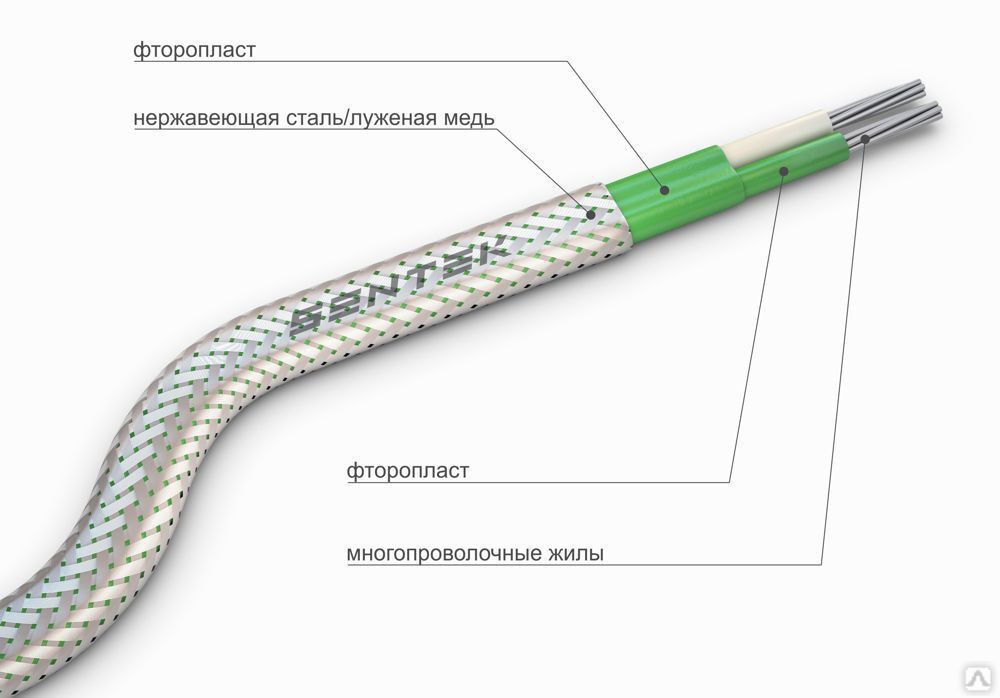

Двухжильный многопроволочный кабель

С – изоляция из стекловолокна

Ф – изоляция из фторопластовой пленки

К – комбинированная изоляция и оболочка



Х – положительная жила, сплав хромель

А – отрицательная жила, сплав алюмель



2 – количество жил

0, 5 – сечение жилы

-60…+250 °С

 3,0/4,5

1 – термоэлектродная проволока

2 – ПВХ

Кабель ПВХ тип К,

2×1,5

Двухжильный многопроволочный кабель

Сечение проводов 1,5 мм2

Изоляция – ПВХ

-20…+80 °С

 4,5/7,0

Кабель термопарный тип L (ХK), хромель-копель

1 – термоэлектродная проволока

2 – cтеклонить К11С6 с пропиткой кремнийорганическим лаком

ДКТL011-0,5

ДКТL011-0,7

ДКТL011-1,2

Двухжильный однопроволочный кабель

Диаметр проводов:

0,5 мм/0,7 мм/1,2 мм (указывается при заказе)

Изоляция – нить К11С6

 -40…+300 °С

1,8/2,0

2,0/2,8

2,8/4,0

1 – термоэлектродная проволока

2, 4 и 5 – обмотка стеклонитью с пропиткой нагревостойким лаком

3 – обмотка фторопластовой запеченной пленкой

6 – обмотка стеклонитью (в противоположную сторону от обмотки 5) с пропиткой нагревостойким лаком

7 – экран из медной луженной оловом проволоки

Кабель СФКЭ ХК

2×0,5

Двухжильный многопроволочный кабель

С – изоляция из стекловолокна

Ф – изоляция из фторопластовой пленки

К – комбинированная изоляция и оболочка



Х – положительная жила, сплав хромель

К – отрицательная жила, сплав копель



2 – количество жил

0, 5 – сечение жилы

-60…+250 °С

 3,0/4,5

Кабель термопарный тип N (HH), нихросил-нисил

1 – термоэлектродная проволока

2 – ПВХ

Кабель ПВХ тип N, 2×1,5

Двухжильный многопроволочный кабель

Сечение проводов 1,5 мм2

Изоляция – ПВХ

-20…+80 °С4,3/7,0

1 – термоэлектродная проволока

2 – ПВХ

Провод ПТГВВТ НН 2×0,5

Двухжильный многопроволочный кабель

Провод ПТГВВТ НН 2×0,5:

П – провод

Т – термоэлектродный

Г – гибкая жила

В – поливинилхлоридная изоляция

В – поливинилхлоридная оболочка

Т – теплостойкий

Цвет оболочки кабеля:

В зависимости от красителя на производстве

Схема подключения:

нихросил синий +

нисил белый –		-30…+105 °С2,9/4,9

Кабель термопарный тип J (ЖК), железо-константан

1 – термоэлектродная проволока

2 – ПВХ

Провод ПТГВВТ ЖК 2×0,5

Двухжильный многопроволочный кабель

Провод ПТГВВТ ЖК 2×0,5:

П – провод

Т – термоэлектродный

Г – гибкая жила

В – поливинилхлоридная изоляция

В – поливинилхлоридная оболочка

Т – теплостойкий

Цвет оболочки кабеля:

В зависимости от красителя на производстве

Схема подключения:

железо зелёный +

сплав константан белый –

-30…+105 °С

2,9/4,9

Кабель компенсационный тип S (ПП), платинородий-платина

1 – термоэлектродная проволока

2 – ПВХ

Кабель ПВХ тип S,

2×0,5

Двухжильный многопроволочный кабель

Сечение проводов 0,5 мм2

Изоляция – жаростойкий ПВХ

-20…+105 °С

5,1

Пример заказа

ДКТК011-0,5 – 10 метров

Кабель термопарный, тип ХА, двухжильный однопроволочный, в изоляции – нить К11С6, диаметр термоэлектродов 0,5 мм2, к поставке подлежит 10 метров.

Провод СФКЭ ХА 2×0,5 – 5 метров

Провод термопарный, тип ХА, двухжильный многопроволочный, в изоляции из стекловолокна и фторопластовой плёнки, экран из медной лужёной оловом проволоки, сечение жилы 0,5 мм, к поставке подлежит 5 метров.
