СХЕМА ПОДКЛЮЧЕНИЯ ТЕРМОВОЗДУШНОГО ПАЯЛЬНОГО ФЕНА
Вы в радиолюбительстве «чайник» или даже пока ещё только «кандидат в чайники», но поддались всеобщему настроению на радиолюбительском форуме и сделали заказ в интернет – магазине AliExpress на паяльный фен. Дождались его прибытия и теперь подолгу и с интересом рассматриваете его. Конечно, хотелось бы произвести подключение и попробовать эту штуку в деле. Причём по быстрому и без лишних затрат.
Это вполне возможно. Всё просто. Потребуется блок питания на 24 вольта с регулировкой выходного напряжения, регулятор мощности от бытового пылесоса и мультиметр с функцией измерения температуры.
Схема подключения паяльного фена
А это собственно и есть схема подключения всего выше перечисленного. Итак «идём» по схеме снизу в верх. Выходные провода с регулятора мощности соединяются с проводами белого и серого цвета идущими к нагревательной спирали паяльного термофена, выходные провода с регулируемого блока питания на 24 вольта соединяются с проводами идущими к вентилятору паяльного термофена (плюсовой провод питания к коричневому, провод минус питания к синему), жёлтый пока оставляем без внимания, к разъёмам мультиметра для подключения термопары подключаем чёрный и красный провод, которые идут к термопаре находящейся внутри термофена.
Зелёный провод также пока игнорируем. Места соединения проводов тщательно изолируем изолентой. В первую очередь это относится к скруткам выходных проводов с регулятора мощности от пылесоса с проводами идущими к нагревательной спирали по которым будет идти опасное для жизни напряжение до 220 вольт.
Но, предварительно стоит вскрыть корпус фена и проконтролировать правильность его внутренней сборки производителем, ибо прецеденты имели место быть. Имеется кое что и здесь. На среднем фото видно, что недостаёт двух саморезов крепления платы соединения проводов. На правом изоляция верхнего и нижнего провода продавлена вследствии небрежной укладки не по месту при сборке, благо жилы целы. Уже не зря вскрывал.
На левом фото – все подключения завершены, мультиметр включённый на пределе измерения температуры показывает комнатную температуру. Положения регуляторов и в блоке питания на 24 вольта и в регуляторе мощности в крайнем левом положении, так сказать «на нуле».
Следующие действия: положение регулятора блока питания ставим в среднее положение и подаём на всю собранную схему сетевое напряжение 220 В.
Далее осторожно ручку (обязательно из диэлектрика) потенциометра регулятора мощности нагревательной спирали подаём вправо и одновременно смотрим на показания измерителя температуры. Она начнёт расти. В какой-то момент прекращаем увеличивать мощность нагревательной спирали и начинаем уменьшать скорость воздушного потока – температура при этом продолжает расти.
На правом фото, согласно показаниям мультиметра, температура достигла практически 360 градусов, однако реальная температура воздуха выходящего из сопла фена несколько ниже, в конкретном случае эта разница составляет 70 градусов в меньшую сторону. Данные получены путём практического замера температуры выходящего из сопла фена воздуха штатной термопарой мультиметра.
Испытания станции в деле
Конечно не удержался от соблазна и произвёл практическое снятие с платы б/у многоногой микросхемы. Процесс длился порядка полутора минут, для первого опыта, считаю не плохо. Понравилось, суета и боязнь физического повреждения извлекаемого компонента отсутствуют в корне, микросхема снялась с места установки легко, все ножки полностью целые, внешний вид – как с магазина.
Форум по паяльным станциям
Самодельный контроллер паяльного фена ATmega8
Самодельный контроллер паяльного фена
на ATmega-8
Возникла необходимость сделать контроллер паяльного фена и вместе с готовым контроллером для жал паяльника T12 поместить в какой-нибудь компактный корпус. Для этого чудесно подошел корпус от CD-ROM.
На сайте radiokot.ru есть тема. посвященная самостоятельному изготовлению контроллеров паяльника и паяльного фена. Здесь обширный FAQ по этой теме. Поскольку информации очень много, то сложно понять, какой вариант из всего многообразия вариантов собрать. Остановился на одном варианте.

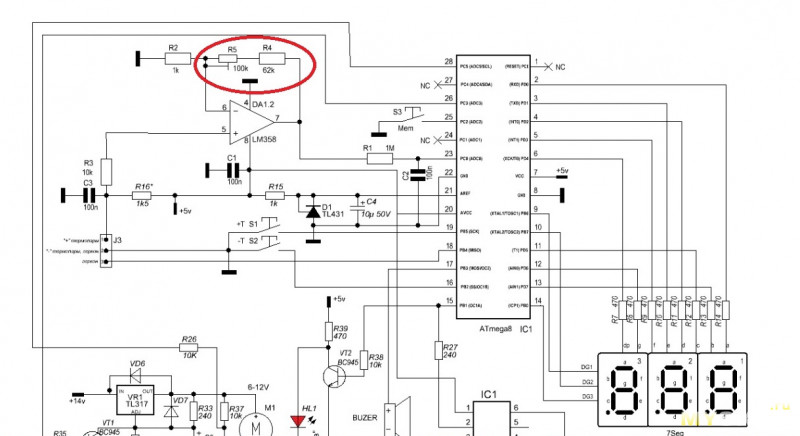

За основу взял схему №4. Прошивка FW-Volly-225-Lukey_rework_b5.
Разрабатываем плату в Sprint Layout. Планируем сделать заказ на китайском заводе.
Через неделю после размещения заказа получаем готовые платы.
Паяем и собираем.
Все готово!
Заработало сразу. На плате предусмотрены два варианта отключения двигателя фена: полевиком или коммутирующим транзистором в цепи управления LM. Можно использовать любой вариант. На схеме обозначены. Нумерация элементов в схеме по максимуму соответствует схеме №7.
LM317 и тиристор не греются совсем (с радиаторами). После сборки пришлось на стабилизаторы 7805 и 7812 прикрутить маленькие радиаторы. Если кто будет повторять, учтите этот момент. Греются не сильно, тем более что я фен использую от случая к случаю и у меня предусмотрен отдельный выключатель для фена. В состоянии ожидания ток потребялет только МК и на индикаторе горят “- – – “, поэтому в состоянии ожидания стабилизаторы особо не греются.В файле spl7 всё по максимуму расписал в параметрах элементов (см. по двойному клику на элементы).Плату заказал в Китае. Задача была вписаться в размер 100×100 мм. Получилось расположить рядом плату контроллера и плату управления (на ней кнопки, индикатор, подстроечный резистор).
Китайцы не хотели принимать заказ, мотивируя, что у них по акции одна плата = одно изделие. Пришлось добавить фейковые два корпуса TO220 с радиаторами справа внизу и убрать разделительную линию. Эта часть платы потом отрезается. Из косяков на основной обнаружил: два блокировочных конденсатора с одинаковой маркировкой С3, не отзеркалил маркировку резистора R25, блокировочный С5 необходимо припаять прямо на контакты разъема J1 “+термопара — земля”, а не на третью ногу LM358 (на схеме есть пометка).На плате присутствует панелька для программирования МК, самовосстанавливающийся предохранитель по цепи +5, предохранитель по цепи 220, сигнальный светодиод наличия +5, подстроечник для установки минимальных оборотов двигателя фена, подстроечник в цепи обратной связи LM358.БП используется народный. Сзади на корпусе выведены 24 В с БП. Есть клемма заземления. Передняя панель вырезана из текстолита, сверху наклеена фотобумага 250 г для EPSON, которую заламинировал. Клеил бумагу на двухсторонний тонкий скотч.
Мелкие отверстия просекал пробойниками для кожи. Работой готового устройства доволен. Небольшая девиация температуры после выхода на режим особого дискомфорта не вызывает.Чего мне не хватает в прошивке, так это выхода на максимальные обороты турбины после отключения нагревателя для скорейшего остывания фена.
Ссылка на архив с рабочими файлами здесь.
Видео работы ниже.
