Термометр сопротивления ТСП-Н | Термопреобразователь сопротивления платиновый
Фильтр товаров
Назначение и применение
Термопреобразователи (термометры) сопротивления платиновые ТСП-Н предназначены для измерения температурных показателей различных сред, таких как: сыпучих, твердых, жидких и газообразных, не агрессивных по отношению к материалу защитной арматуры стали 12Х18Н10Т.
Применяются в системах учета тепловой энергии в организациях теплоснабжения, в промышленности, лабораторных исследованиях, сельскохозяйственной и пищевой отрасли и др.
Принцип работы ТСП-Н основан на зависимости электрического сопротивления чувствительного элемента от температурных показателей теплоносителя.
Для высокой точности и надежности измерений чувствительные элементы ТС изготавливаются из платины Pt100, Pt1000, Pt500, 100П. Платина обладает стабильной и хорошо изученной зависимостью сопротивления от температурных показателей и в воздушной среде не подвержена окислению.
ЧЭ термопреобразователей сопротивления Pt100, Pt1000, Pt500 изготавливаются с помощью напыления, на керамическую подложку, тончайшего слоя платины. Преимущества напыления небольшого количества платины заключается в сохранении линейной зависимости сопротивления от температуры, устойчивости к высоким температурам и термостабильности. В связи с этим наиболее часто используемые термопреобразователи сопротивления – Pt100, Pt500, Pt1000. Термометры 100П изготавливаются с помощью ручной намотки платиновой проволоки на керамическую основу-подложку.
Защитная арматура термопреобразователей изготовляется из нержавеющей стали марки 12Х18Н10Т.
Для точных и эталонных измерений используется только четырёхпроводная схема.
Диапазоны измеряемых температур термопреобразователями: 0 …+160°C, -50…+180°С, -50…+400°С.
Установка

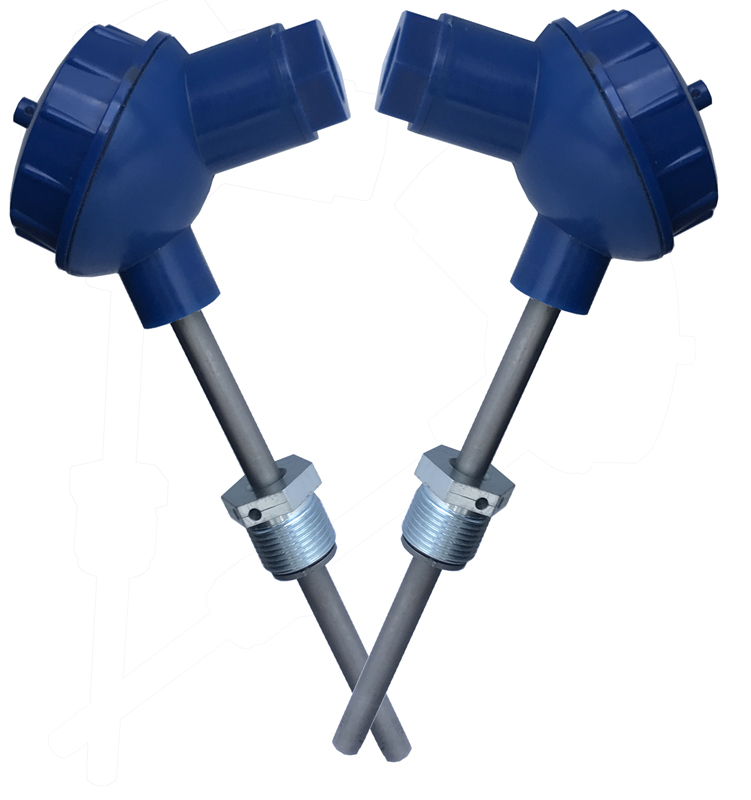

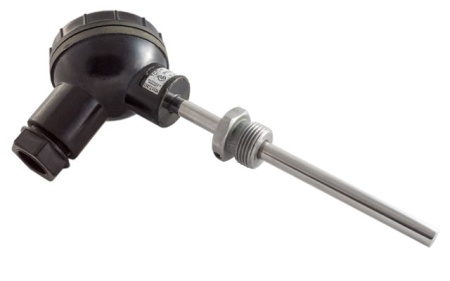

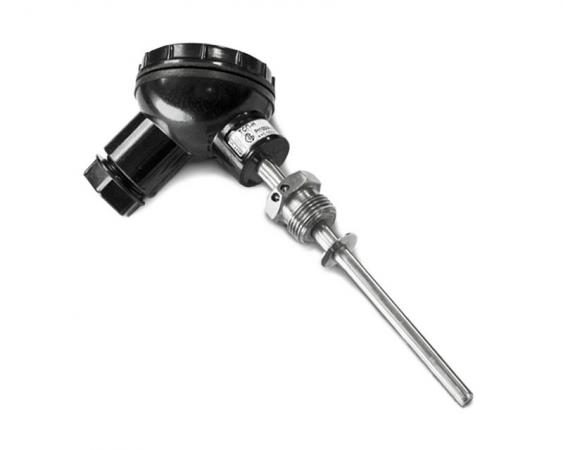

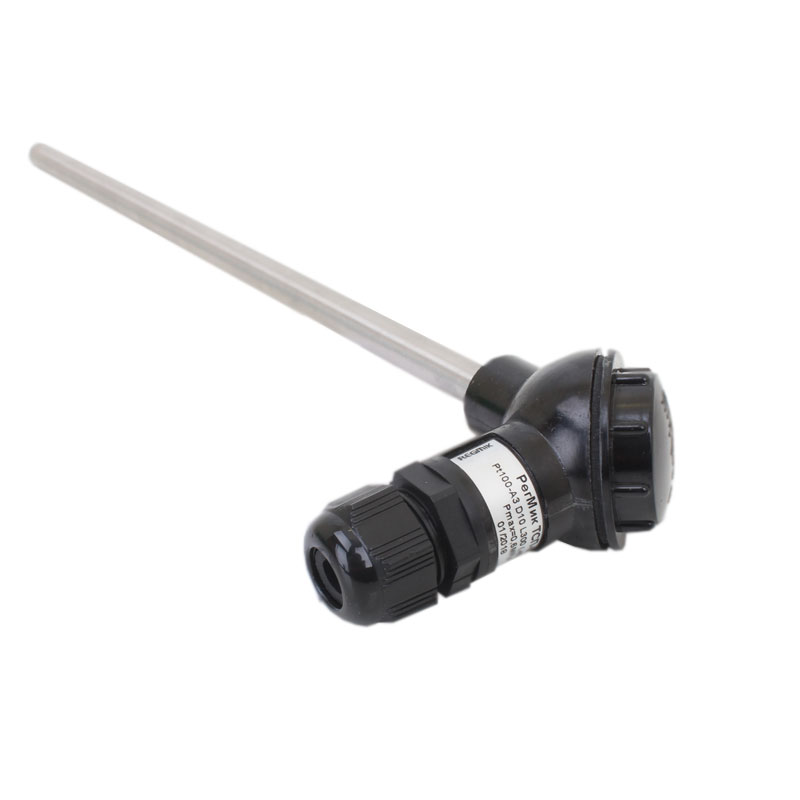

Термометры сопротивления ТСП-Н 1-го исполнения (кабельные), 3-го исполнения (черные с фенопластовой головкой) и 5-го исполнения (синие с алюминиевой головкой) монтируются на трубопровод с использованием гильзы защитной ГЗ и бобышки приварной БП.
Термопреобразователь вставляется или закручивается по резьбе в гильзу, в зависимости от варианта исполнения крепления ТСП-Н. Гильза закручивается в приваренную к трубопроводу бобышку.
Термометры сопротивления 2-го исполнения для измерения температуры окружающего воздуха устанавливаются на стене при помощи винтов, шурупов. Гильзы и бобышки не используются.
Термопреобразователи ТСП-Н 6 исполнения монтируются на трубопроводы до DN 25 в вентили, тройники, шаровом кране и пр. через переходную гайку.
Термометры сопротивления 8-го исполнения (“игла”) для измерения жидких, сыпучих и мягких сред имеет заостренную на конце трубку и удобную ручку для манипуляций термопреобразователем. Не монтируется с использованием гильз и бобышек.
Преимущества ТСП-Н
ТСП-Н имеют малогабаритные чувствительные элементы ЧЭ и малые диаметры защитной арматуры, что позволило уменьшить время реагирования и глубину погружения. Высококачественные чувствительные элементы от зарубежных производителей позволило свести эффект термо-ЭДС практически к нулю.
По ГОСТ 12997 соответствуют к группе исполнений N2 и группе климатического исполнения Д3. То есть, термометры сопротивления ТСП-Н устойчивы и прочны к воздействию вибраций и могут располагаться на открытых пространствах и подвергаться воздействию атмосферных факторов (дождь, снег, солнечный нагрев, град, обледенение). Степень защиты в соответствии с ГОСТ 12254 — IP65 пыленепроницаемо и защищено от водяных струй.
Благодаря уникальной конструкции ТСП-Н, жестким допускам к диаметрам защитной арматуры и посадочного места гильзы при ступенчатом изменении температуры термометры сопротивления ТСП-Н имеют малое время реагирования.
Межповерочный интервал составляет 5 лет для ТСП-Н с диапазонами температур 0 …+160°C, -50…+180°С, и 2 года для высокотемпературного ТСП-Н -50…+400°С.
Технические характеристики ТСП-Н
| КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ | ИЗОБРАЖЕНИЕ | ДИАМЕТР МОНТАЖНОЙ ЧАСТИ, ММ | ДЛИНА МОНТАЖНОЙ ЧАСТИ, ММ | СПОСОБ МОНТАЖА | НСХ И КЛАСС ДОПУСКА | ПОДКЛЮЧЕНИЕ | ДИАПАЗОН ИЗМЕРЯЕМЫХ ТЕМПЕРАТУР |
|---|---|---|---|---|---|---|---|
| Исполнение 3 DL – головка | 6 | 50, 60, 80, 100, 120, 160, 200, 250, 320, 400 | Штуцер подвижный М20х1,5 | Pt 100 кл. B,Pt 100 кл.A, Pt 500 кл.B, Pt 500 кл.A, Pt 1000 кл.B, Pt 1000 кл.A, 100П кл.B, 100П кл.A | 4-х проводная схема электрических соединений | 0 …+160°C, -50…+180°С | |
| 8 | 60, 80, 100, 120, 160, 200, 250, 320, 400, 500, 630 и больше | 0 …+160°C, -50…+180°С, -50…+400°С | |||||
| Исполнение 5 PL – головка | 4 | 50, 60, 80, 100, 120, 160, 200 | Без элементов крепления (боковым винтом в гильзу) | 0 …+160°C, -50…+180°С | |||
| 6 | 50, 60, 80, 100, 120, 160, 200, 250, 320, 400 | ||||||
| Исполнение 1 PL- кабель | 5 | 45 | Без элементов крепления | Pt 100 кл.B, Pt 100 кл.A, Pt 500 кл.B, Pt 500 кл.A, Pt 1000 кл.B, Pt 1000 кл.A | 2-х или 4-х проводная схема электрических соединений | 0 …+160°C, -50…+180°С | |
| 6 | 45, 60, 80, 100, 120 | ||||||
| Исполнение 6 DS- кабель | 4 | 27,5 | Штуцер подвижный М10х1 | ||||
| Исполнение 2 (настенный для измерения наружного воздуха) | 6,8 | 60, 80 | Крепление на стену шурупами (винтами и пр. ) | ||||
| Исполнение 8 “игла” с ручкой и кабелем | 4 | 100 | Без элементов крепления | 3-х проводная схема электрических соединений |
Для ТСП-Н Исполнения 1 и 6 для 2-ух проводной схемы длина кабеля будет зависеть от НСХ:
– Pt 100 В – не более 1,5 метра;
– Pt 500 В – не более 5-ти метров;
– Pt 1000 В – не более 10-ти метров.

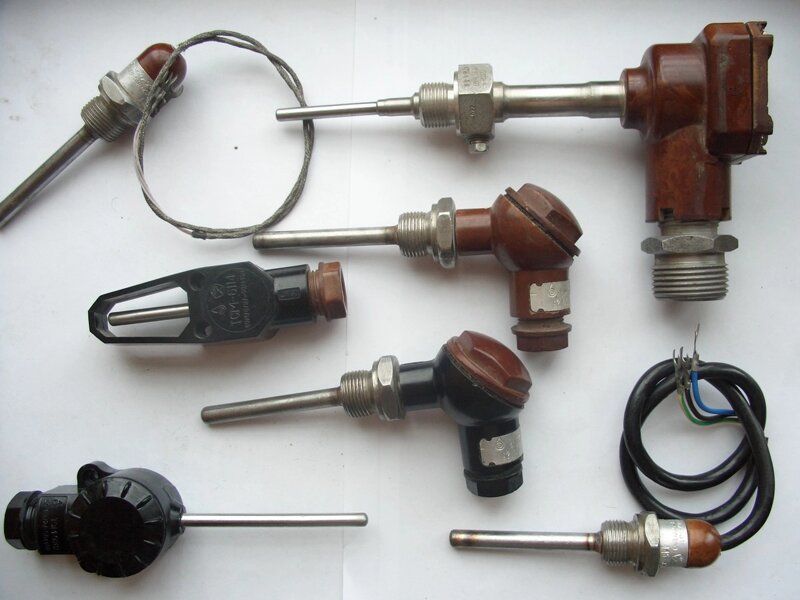

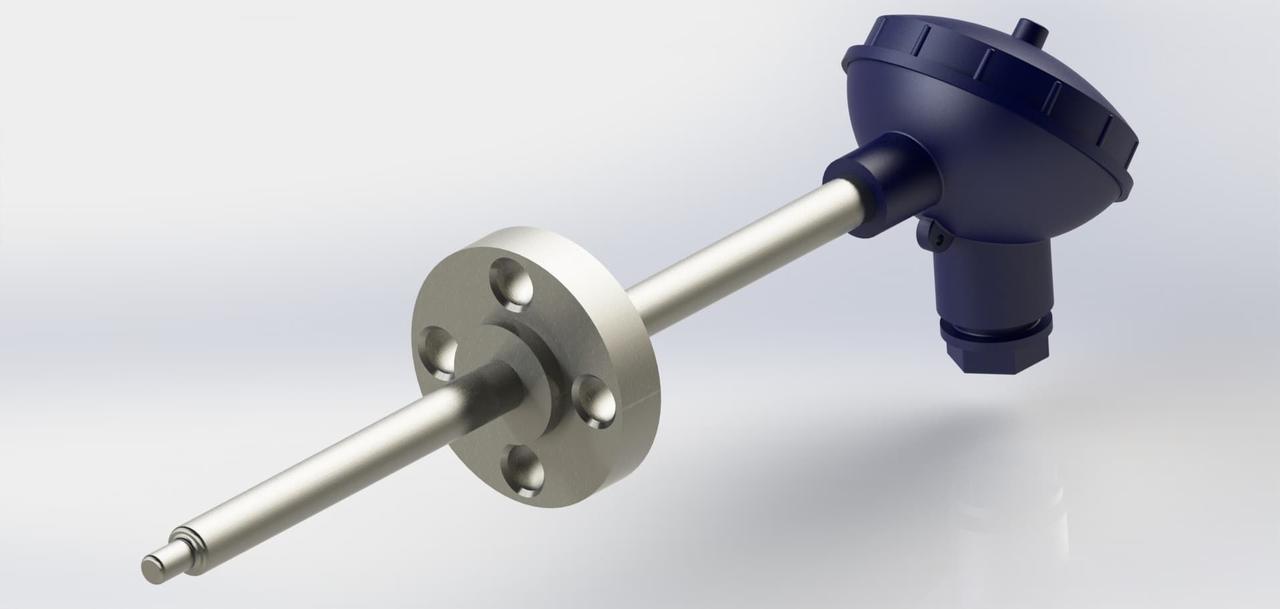

Термометры сопротивления ТСМ/ТСП
ТСМ/ТСП-0193, -1293, -1393
Термометры сопротивления ТСМ/ТСП серий 0193, 1293 и 1393.
Интервал между поверками — 4 года
Перейти к изделию
ТСМ/ТСП-0193М
Термометры сопротивления для измерения температуры воздуха в помещениях.
Интервал между поверками — 4 года
Перейти к изделию
ТСМ/ТСП-0196-02, -02Б, -03, -03Б, -07, -07Б, -08, -08Б, -10, -11, -12, -12-1
Термометры сопротивления с компактной соединительной головкой из алюминиевого сплава, в том числе для измерения температуры поверхности твердых тел и малогабаритных подшипников.
Интервал между поверками — 4 года
Перейти к изделию
ТСМ/ТСП-0196, -0196Б, 0196-01, -01Б, -04, -04Б, -05, -05Б, -06, -06Б, -09, -09Б, -10Р, -11Р, -12Р
Бескорпусные термометры сопротивления, в том числе для измерения температуры поверхности твердых тел и малогабаритных подшипников.
Интервал между поверками — 4 года
Перейти к изделию
ТСМ/ТСП-0196-13…20
Предназначены для измерений температуры поверхности твердых тел и подшипников, газообразных и жидких неагрессивных и агрессивных сред, неразрушающих материал защитной арматуры.
Перейти к изделию
ТСП-0196-21
Термометры сопротивления для измерения температуры на пресс-формах термоформовочных машин при изготовлении изделий из пластмассы.
Интервал между поверками — 4 года
Перейти к изделию
ТСМ/ТСП-0395, -01, -02, -03, -04, -05, -06, ТСМ-0395-07
Термометры сопротивления для измерения температуры пищевых продуктов при их производстве и стерилизации (в том числе батонов колбас).
Интервал между поверками — 4 года
Перейти к изделию
ТСП-0397
Термометры сопротивления для контроля температуры при пастеризации молока.
Интервал между поверками — 4 года
Перейти к изделию
ТСМ/ТСП-0595, 0595-01, -02
Перейти к изделию
ТСМ/ТСП-1193, -1193-01, -02, -03, -04
Термометры сопротивления подшипников и поверхности твердых тел в условиях повышенной вибрации производственных агрегатов.
Интервал между поверками — 4 года
Перейти к изделию
ТСП-1195, 1195-01
Термометры сопротивления для измерения температуры металла рабочей зоны термопластавтоматов типа “KuASY”.
Инетервал между поверками — 4 года
Перейти к изделию
ТСП-1ПАГ10305МЗ | Датчики жидкости | SICK
ТСП-1ПАГ10305МЗ | Датчики жидкости | БОЛЬНОЙ- Дом
- Портфель продуктов
- Датчики жидкости
- Датчики температуры
- TSP
- ТСП-1ПАГ10305МЗ
- Дом
- Портфель продуктов
- Датчики жидкости
- Датчики температуры
- TSP
- ТСП-1ПАГ10305МЗ
Иллюстрация может отличаться
Загрузка.
..
Войдите, чтобы узнать цену и предполагаемую дату прибытия
Технический паспорт продукта Английский Чешский датский Немецкий испанский финский Французский итальянский Японский Корейский Голландский польский португальский Русский Шведский турецкий Традиционный китайский китайский
Скопировать короткую ссылку
Features
Measuring range –30 °C … +130 °C Output signal Pt100, 2-wire
Mechanics/electronics
Технологическое присоединение Резьба G ¼ B Длина погружения/диаметр зонда 30 мм / 5 мм Wetted parts Stainless steel 1,4305 Housing material Stainless steel 1,4305 Electrical connection M12 round connector x 1, 4-pin 1) Enclosure rating IP67 Ток измерения 0,3 мА .
.. 1 мАЭлектрическая безопасность Класс защиты: III, диэлектрическая прочность: 500 В перем. тока Сертификат RoHS ✔ Вес Прибл. 30 г (в зависимости от конфигурации) -
-
Классификация
eCl@ss 5.0 27200208 eCl@ss 5.1.4 27200208 eCl@ss 6.0 27200208 eCl@ss 6.2 27200208 eCl@ss 7.0 27200208 eCl @ss 8.0 27200208 eCl@ss 8.1 27200208 eCl@ss 9.0 27200208 eCl@ss 10. 027200208 eCl@ss 11.0 27200208 eCl@ss 12.0 27200208 ETIM 5.0 EC002994 ETIM 6.0 EC002994 ETIM 7.0 EC002994 ETIM 8.0 EC002994 UNSPSC 16.0901 41112211
Технические чертежи
Габаритный чертеж
Тип подключения Разъем M12 x 1, выходной сигнал Pt100/Pt1000
.. 1 мА
0Пожалуйста, подождите…
Ваш запрос обрабатывается, это может занять несколько секунд.
Загрузка…
ТСП-1ПАГ10606МЗ | Датчики жидкости | SICK
ТСП-1ПАГ10606МЗ | Датчики жидкости | БОЛЬНОЙ- Дом
- Портфель продуктов
- Датчики жидкости
- Датчики температуры
- TSP
- ТСП-1ПАГ10606МЗ
- Дом
- Портфель продуктов
- Датчики жидкости
- Датчики температуры
- TSP
- ТСП-1ПАГ10606МЗ
Иллюстрация может отличаться
Загрузка.
..
Войдите, чтобы узнать цену и предполагаемую дату прибытия
Технический паспорт продукта Английский Чешский датский Немецкий испанский финский Французский итальянский Японский Корейский Голландский польский португальский Русский Шведский турецкий Традиционный китайский Китайский
Скопировать короткую ссылку
Характеристики
Measuring range –30 °C … +130 °C Output signal Pt100, 2-wire
Mechanics/electronics
Process соединение Резьба G ¼ B Погружная длина/диаметр зонда 60 мм / 6 мм Смачиваемые части Нержавеющая сталь 1,4305 5 Материал корпуса0052 Нержавеющая сталь 1 4305 Электрическое соединение M12 Круглый разъем X 1, 4-контактный корпус 1) . 1 мАЭлектрическая безопасность Класс защиты: III, диэлектрическая прочность: 500 В перем. 30 г (в зависимости от комплектации) - 1) Степень защиты корпуса согласно IEC 60529. Указанные классы защиты применяются только при подключении устройства с помощью штекерных кабельных разъемов соответствующей степени защиты.
Classifications
eCl@ss 5.0 27200208 eCl@ss 5.1.4 27200208 eCl@ss 6.0 27200208 eCl@ss 6.2 27200208 eCl@ss 7.0 27200208 eCl@ss 8.0 27200208 eCl@ss 8.1 27200208 eCl@ss 9.0 27200208 eCl@ss 10.0 27200208 eCl@ss 11.
1 мА
