Манометрические термометры газовые – ТГП и конденсационные – ТКП |

Группа компаний (ГК) «Теплоприбор» (Теплоприборы, Промприбор, Теплоконтроль и др.) — это приборы и автоматика для измерения, контроля и регулирования параметров технологических процессов (расходометрия, теплоконтроль, теплоучёт, контроль давления, уровня, свойств и концентрации и пр.).

По цене производителя отгружается продукция как собственного производства, так и наших партнёров — ведущих заводов — производителей КИПиА, аппаратуры регулирования, систем и оборудования для управления технологическими процессами — АСУ ТП (многое имеется в наличии на складе или может быть изготовлено и отгружено в кратчайшие сроки).

Теплоприбор.рф — официальный сайт ГК «Теплоприбор» — это гарантия качества, сроков, справедливой стоимости и прайс-листа с актуальными ценами* (любое предложение на сайте не является публичной офертой, описания и цены приведены в информационных целях и могут незначительно отличаться от реальных характеристик, изображение товара дано только в качестве иллюстрации).

География ГК «Теплоприбор»:
Москва, Рязань, Челябинск, Казань, Екатеринбург, Санкт-Петербург, Новосибирск, Нижний Новгород, Самара, Ростов-на-Дону, Уфа, Красноярск, Пермь, Воронеж, Белгород, Волгоград, Краснодар, Саратов, Тюмень, Томск, Омск, Иркутск, Улан-Удэ, Саранск, Чебоксары, Ярославль и другие города РФ, также мы работаем с Белоруссией, Украиной и Казахстаном.

Рекомендации как правильно выбрать, заказать и купить контрольно-измерительные приборы и автоматику (КИПиА), дополнительное/вспомогательное оборудование и защитно-монтажную арматуру, а также другую полезную и интересную информацию см. наши официальные сайты.

Работа и вакансии: в Московский офис (СЗАО, ст. метро Планерная, р-н Куркино (рядом МКАД и г. Химки) требуется менеджер по сбыту КИПиА, ЗП достойная, возможна удаленная работа оклад + %.
[email protected]

Новые публикации: Статья «Датчики давления. Сравнительный обзор видов, характеристик и цен.»

Специальное предложение:
Датчики давления — цена от 2400 руб.

Манометрические термометры (газовые — ТГП и конденсационные — ТКП): показывающие, электроконтактные — ЭК (сигнализирующие — СГ) и самопищущие ТГС

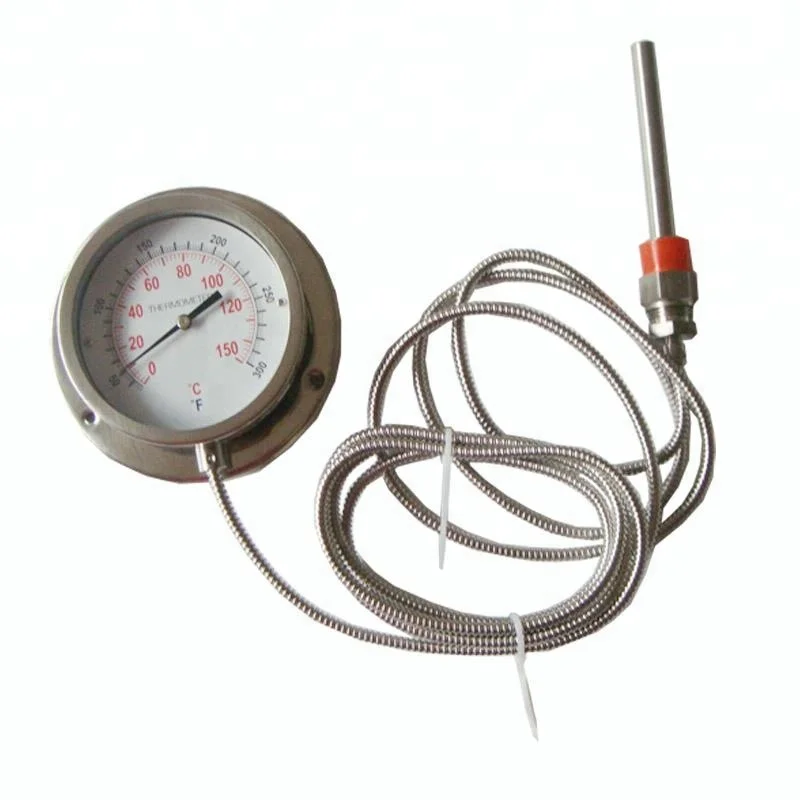

Манометрический термометр — это прибор, принцип действия, которого основанный на зависимости между температурой и давлением вещества в замкнутом объеме. Манометрические термометры в зависимости от рабочего вещества подразделяются на газовые, жидкостные и конденсационные (парожидкостные). Изготавливаются для измерения температур в пределах от –200С до +600С.

Выпускаются технические манометрические термометры показывающие (ТКП-конденсационные и ТГП-газовые) и самопишущие — ТГС (привод диска с диаграммной бумаги осуществляется от электродвигателя (ДСС-711) или от часовым механизма (ДСС-712) самописца).

Наибольшее распространение манометрические термометры получили там, где требуется непрерывный контроль или регистрация (запись) показаний, а по правилам пожарной и/или взрывобезопасности запрещено использование термометров сопротивления (ТСМ, ТСП) и термоэлектрических преобразователей (термопар — ТХА, ТХК) совместно с вторичными электрическими приборами (измерителями-регуляторами технологическими — ИРТ-ТРМ).

В данном разделе представлены контактные термометры электроконтактные (сигнализирующие) ТГП-100Эк, ТКП-100ЭкМ1, ТКП-160Сг, ТМ2030Сг, ЭКТ-УС, ТПК-М, ТГП-16СгВЗТ4, ТКП-16Сг-ВЗТ4 и самопищущие ТГС-711/712.

Стоимость манометрических конденсационных-ТКП и газовых-ТГП показывающих термометров зависит от диаметра корпуса (63, 100, 160мм), длинны соединительного капилляра (до 6м или свыше — до 25м) и наличия встроенной электроконтактной группы (исп. 100Эк, 160Сг), взрывозащиты, цен на доп. оборудование (защитные гильзы, бобышки), а также объема заказа и формы оплаты:

Тип (марка, модель) манометрического термометра и его модификация	Размер корпуса, мм	Цена, руб без нал длина капилляра до 6м*	Цена, руб без нал длина капил. от 10 до 16м*
ТКП-60/3М виброустойчивый	D=60	2 530	по уточнению
ТКП-,ТГП-100-М1 показывающий	D=100	3 410	4 620
ТКП-,ТГП-100Эк-М1 электроконтактный	D=100	4 620	6 270
ТКП-,ТГП-160Сг сигнализирующий (мод. -«М0»)	D=160	7 370	8 250
ТКП-160Сг-М3 сигнализирующий (ранее мод. М2 и М1)	D=160	8995	9995
ТКП-16СгВ3Т4, ТГП-16СгВЗТ4 сигнализирующий взрывозащищенный (Exd)	квадрат 160х160	25 990	по уточнению
ТГС-711М, ТГС-712М самопишущие («711М» — привод от электродвигателя, «712М» — от часового механизма)	запись на диаграммный диск D=250мм	«711М» — 11660	«712М» — 16940
Гильза защитная ГЗ-ТМ-L-…мм (160…500мм)	L по термобаллону	от 1 760

Подробнее о марках, поставляемых манометрических термометров ТБ/БТ, а также о их технических характеристиках, принципах выбора (см. как правильно выбрать, заказать и недорого купить), областях применения, о ценах (см. прайс-лист), наличию на складе или сроках изготовления см. ниже.

Термометры электроконтактные ТПК-(М)-2…10-П/У — ртутные погружные, стеклянные, погружаемая нижняя часть прямой и угловой формы Lнч 66…441мм, диапазон измерения -35…+350°С, шкала 1…5°С, погр. ±1,2,5°С, подключение в цепи постоянного и переменного тока (0,04А, 50Гц) через усилительное устройство. Без взрывозащиты (Ех). ДО-ПОМ	Термометры манометрические конденсационные ТКП- и газовые ТГП-100/100Эк-М1 показывающие -100М1 и электроконтактные-100Эк. 15 диапазонов от -50 до +300С, кл.т. 1-1,5%, Lкап-1,6…25м, Lтб-160…400мм, D16/20мм, штуцер М27х2/М33х2 ; Тос -50+60С, до 6,4МПа, исп. УХЛ4, Т3; IP40, V исп.(Р-Зк), 30VA, ACDC 24-240V.	Термометры манометрические конденсационные ТКП- и газовые ТГП-160Сг сигнализирующие(Сг) диаметром 160мм. 15 диапазонов от -50 до +300С, кл.т. 1-1,5%, Lкап-1,6…25м, Lтб-160…400мм, D16/20мм, штуцер М27х2/М33х2 ; Тос -50+60С, до 6,4МПа, исп. УХЛ4, Т3; IP40/IP53, V исп.(Р-Зк), СУ-30VA, ком. ACDC 24-240V.
Термометр манометрический, конденсационный, показывающий сигнализирующий ТКП-160Сг-М3 (диаметр корпуса 160мм) — современная замена ранее выпускавшимся модификациям М2, М1. ) 6 диапазонов от -25 до +300С, кл.т. 1,5-2,5%, Lкап-0,6…25м, Lтб-125…500мм, D12/14/16мм; исп. УХЛ2, ТВ3; IP54.	Термометры самопишущие ТГС-711М, ТГС-712М разных диапазонов от -50 до +300С, кл.т. 1-1,5%, Lкап-1,6…25м, Lтб-160…400мм, штуцер М33х2 ; Тос -50+60С, исп. УХЛ2; УХЛ4; Т3; IP40/IP54	Взрывозащищенные сигнализирующие конденсационные ТКП- и газовые ТГП-160Сг сигнализирующие. Корпус — квадрат 160х160мм, 15 диапазонов от -50 до +300С, кл.т. 1-1,5%.

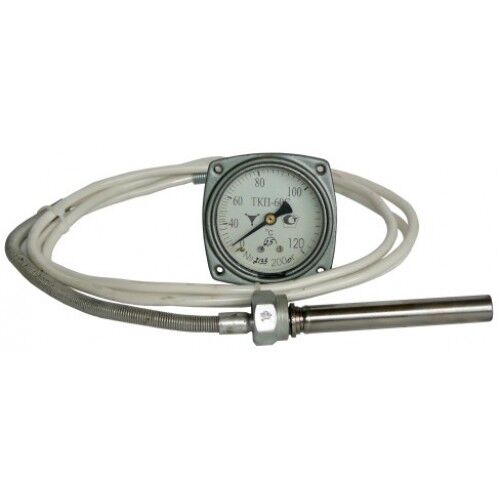

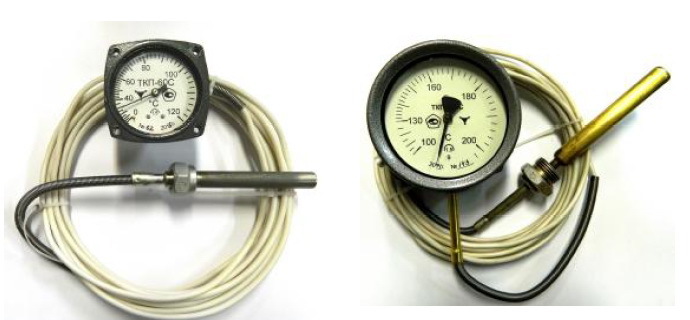

Термометры манометрические показывающие виброустойчивые ТКП-60/3М, диаметр корпуса 60мм, 8разных диапазонов от -25 до +300С, кл.т. 1-1,5-2,5%, Lкап-1,6…25м, Lтб-100…125мм, штуцер М18х5; Тос -60+60С, IP53. ДПОМ10	Диапазон от от –25 до +300 °С; заполнитель — хладон 22, метил хлористый, ацетон, толуол; виброустойчивый; соединительный капилляр до 10 м.	Диапазон от от –20 до +60 °С; заполнитель — инертный газ; виброустойчивый; соединительный капилляр до 6 м.
Диапазон от от –25 до +300 °С; заполнитель — хладон 22, метил хлористый, ацетон, толуол; виброустойчивый; соединительный капилляр до 10 м.	Термометры манометрические газовые ТГП : диаметры 100, 160 мм., диапазон измерения от -100 до+650С, кл.т. 1%, L капилляра 0,5…15м, L штока 35…300мм, D8мм, штуцер М20х1,5 G½, Тос -50+60С, давление на штоке до 2,5МПа, IP65, нержавеющая сталь.	Термометры электроконтактные газовые ТГП-Э : диаметры 100, 150 мм., диапазон измерения от -80 до+700С, кл.т. 1%, L капилляра 0,5…15м, L штока 35…1000мм, D8мм, штуцер М20х1,5 G½, Тос -50+60С, давление на штоке до 2,5МПа, IP65, магнитное поджатие или индуктивные контакты (Ex), нержавеющая сталь.
МТУ-04.02.ХХ Универсальный устьевой манометр-термометр — предназначен для работы в системах автоматического контроля производственных процессов в нефтегазодобывающих и нефтеперерабатывающих предприятий, предприятий теплоэнергетики, водоснабжения и прочих.	Термометр ТКП-60/3М2 манометрический виброустойчивый: диапазон измерения температуры 0…150°С; диаметр корпуса 60…160 мм; класс точности 2,5%; Lкапилляра=1,6…16м; Lтермобаллона=100мм; штуцер М18×1,5; температура окружающей среды Тос=−60…+80°С, термометр устойчив к вибрациям, качке, плесени, морскому туману, пылеводозащита IP53. ДПОМ10	Манометрические электроконтактные термометры ТМП-100С, ТМП-160С для газов и жидкостей: диапазон от 0 до 400 °С, класс точности 1,6, L(капилляра) 2,5…16м, L(термобаллона) 120…240 мм (диаметр 12-14 мм), штуцер М27х2; механизм, измерительный элемент и штуцер — медный сплав (160С) или нержавеющая сталь (100С), стекло акриловое, защита IP40, ЭК Группа — V исп. (Р-Зк), 30VA, питание 220В.

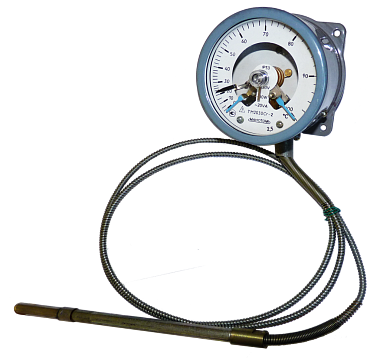

Манометрические термометры конденсационные ТМ2030Сг-2-У2 и газовые ТМ2030Сг-1-У2 сигнализирующие; 16 разных диапазонов от -50 до +500 °С, кл.т. 2,5%, Lкап-1,0…10м, Lтб-160…500мм, D16/20мм, штуцер М27х2/М33х2 ; Тос -50+60 °С, исп. У2; IP53.

ТГП-100Эк-М1 — термометр показывающий электроконтактный газовый манометрический (Т до 400С, диаметр 100мм, 1; 1,5%, капилляр от 1,6 до 25м, термобаллон 160-400мм, 30ВА).
ТКП-100Эк-М1 — термометр показывающий электроконтактный конденсационный манометрический (Т до 300С, диаметр 100мм, 1; 1,5%, капилляр от 1,6 до 25м, термобаллон 160-400мм 30ВА).

ТКП-160Сг-М2(М3) — термометр манометрический показывающий сигнализирующий (Т=-25…+300С, диаметр 160мм, 1,5; 2,5%, капилляр от 0,6 до 25м, термобалон 160-1000мм, исп.- УХЛ2, Т2, ТВ3; 220В, 50Гц , 50ВА; давление измеряемой среды до 1,6 МПа).

ТМ2030Сг-1(-2)

— термометр манометрический показывающий сигнализирующий (Т до 400С, диаметр 100мм, 2,5%, капилляр от 1,6 до 10м, термобаллон 160-500мм).

ЭКТ-УС-1(-2,-Р) — термометры электроконтактные показывающие сигнализирующие и регулирующие.

ТПК-М — т. электроконтактный ртутный (термосигнализатор).

ТГП-16СгВЗТ4 — термометр показывающий сигнализирующий взрывозащищенный газовый (Т до 400С, 160х160х91мм, класс точности 1,5%, капилляр от 1,6 до 25м, термобаллон 160-400мм, 220В, 50Гц (коммутируемое напряжение 24, 60, 110, 220В, разрывная мощность 40ВА).
ТКП-16СгВЗТ4 — термометр показывающий сигнализирующий взрывозащищенный конденсационный (Т до 300С, 160х160х91мм, класс точности 1,5%, капилляр от 1,6 до 25м, термобаллон 160-400мм, 220В, 50Гц (коммутируемое напряжение 24, 60, 110, 220В, разрывная мощность 40ВА).

ТГС-711М – термометр самопишущий однозаписной с приводом диаграммного диска от электродвигателя

ТГС-712М – Т.

самопишущий однозаписной с приводом диаграммного диска от часового механизма
ТГ2С-711М – Т. самопишущий двухзаписной с приводом диаграммного диска от электродвигателя
ТГ2С-712М – Т. самопишущий двухзаписной с приводом диаграммного диска от часового механизма

Также возможна поставка и других марок электроконтактных (сигнализирующих, контактных) Т.

Эксплуатация термометров, в режимах с давлениями измеряемой среды превышающем установленные для них нормы, возможна только с использованием защитных гильз (до 25МПа (250 кгс/см2)).

Описание и принцип действия манометрического термометра

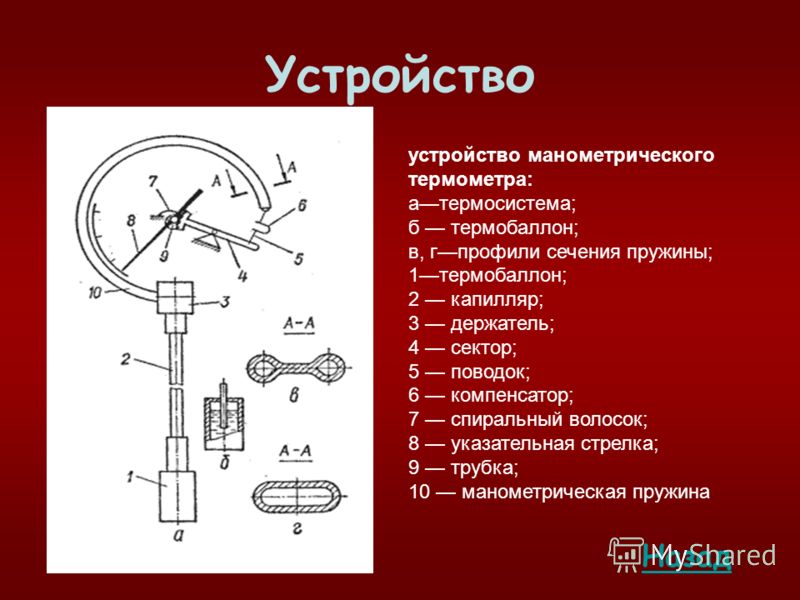

Основой манометрического термометра является герметичная заполненная термосистема, которая состоит из термобаллона, погружаемого в измеряемую среду, соединительного тонкого капилляра, манометрической трубчатой пружины — бурдона, один конец которого впаян в полый держатель, соединенный с капилляром. Другой конец трубчатой пружины (бурдона) с помощью поводка связан с сектором, который соединен зубчатым зацеплением с трибкой, на оси которой насажена указательная стрелка.

В конденсационном термометре ТКП термобаллон частично заполнен конденсатом, над которым находится насыщенный пар легкоиспаряемой термометрической жидкости.

Существенным недостатком манометрических термометров является систематическая погрешность, связанная с зависимостью объема пружины от температуры в помещении, где она расположена. Для уменьшения этой погрешности в конструкцию современных ТГП вводится термобиметаллический компенсатор. Трубчатая пружина с пережатым внутренним участком также способствует уменьшению этой погрешности, так внутренний объем такой пружины и колебания ее размера минимальны.

Капилляр манометрического термометра изготавливается из латуни или стали наружным диаметром 2,5мм и внутренним диаметром 0,35мм и длиной, выбираемой из ряда: 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40 и до 60м. Для защиты капилляра от повреждений служит защитный полиэтиленовый или металлический чехол. Термобаллон обычно изготавливают из нержавеющей стали.

Термометрические вещества и возможные пределы измерения отрицательных температур
газовые-ТГП: азот (до минус -195,8С).
жидкостные-ТЖП: спирт, силиконовые жидкости (до минус -150С).
конденсационные-ТКП: ацетон, этилбензол, фреон, хлористый метил, пропилен (до минус -50С)

Для газовых манометрических термометров зависимость давления от температуры определяется выражением: PV = RT.
Зависимость от у газовых термометров несколько отклоняется от линейной, так как имеет место непостоянство объема системы.

Для уменьшения систематической погрешности, вызванной изменением объема капилляра и трубчатой пружины при отклонении температуры окружающего воздуха от 20С, уменьшают отношение внутреннего объема пружины и капилляра к внутреннему объему термобаллона. Это достигается увеличением объема термобаллона за счет увеличения его длины. Так при длине капилляра 40м длина термобаллона достигает 500мм, что ограничивает возможности применения такого манометрического термометра.

В жидкостных манометрических термометрах при нагреве термобаллона практически несжимаемая жидкость расширяется и вытесняется в полость манометрической пружины, которая прогибаясь, увеличивает свой внутренний объем, размещая вытесненную из термобаллона жидкость. Объем термобаллонов жидкостных термометров небольшой, согласующийся с внутренним объемом манометрической пружины. Чем больше диапазон термометра, тем меньше объем термобаллона, так при диаметре термобаллона 12мм и диапазоне измерения 40-800С длина термобаллона составляет 110мм, а при том же диаметре и диапазоне измерения 60-310С – 18 мм.

В жидкостных манометрических термометрах имеет место гидростатическая погрешность за счет различного уровня расположения термобаллона и измерительного прибора.

В конденсационных манометрических термометрах используется зависимость давления насыщения от температуры. Эта зависимость однозначна лишь до определенной температуры, называемой критической. Критическая температура ограничивает верхний предел измерения, нижний предел измерения связан с начальным давлением в системе и равен температуре насыщения при давлении заполнения.

Отрицательной особенностью конденсационных термометров является значительная неравномерность шкалы, определяемая характером зависимости давления насыщения летучих жидкостей от температуры. Для выравнивания шкал конденсационных термометров применяются специальные выравнивающие устройства.

Положительной особенностью конденсационных термометров является то, что рабочее давление в термосистеме для данного конденсата зависит только от диапазона измерения и изменения давления насыщенного пара этого конденсата от температуры. Другие параметры термометра не оказывают влияние на рабочее давление в термосистеме. Поэтому отклонение температуры окружающего воздуха от 200С оказывает влияние только за счет изменения модуля упругости материала манометрической пружины.

Copyright © ТЕПЛОПРИБОР.рф 2015-2017 все права защищены,
текст зашифрован, копирование отслеживается и преследуется;
авт./ред.-ФМВ; соавторы ТКК/РШ/ТКС, КЦ-М7/П10.
Официальный сайт — ГК Теплоприбор — производство и продажа КИПиА: Термометры манометрические газовые ТГП и конденсационные ТКП показывающие и электроконтактные (Эк/Сг — сигнализирующие), виброустойчивые, взрывозащищенные и самопишущие. См. техописание/характеристики, прайс-лист (оптовая цена), форму заказа (как выбрать, заказать и купить) по цене производителя в наличии и под заказ со склада в Москве, доставка/отгрузка ТК (Деловые Линии и другими) по всей территории РФ. Дополнительную информацию см. официальный сайт ГК Теплоприбор — раздел Температура/Термометрия.

Заранее благодарим Вас за обращение в любое из предприятий группы компаний — ГК «Теплоприбор» (Теплоприборы, Промприбор, Теплоконтроль и другие) и обещаем приложить все усилия для оправдания Вашего доверия.

Вернуться в начало страницы.

Термометры манометрические показывающие ТКП-60/3М

Наименование	Предел измерения, ºС	Длина капилляра, м	Длина термобаллона, мм	Масса, кг	Цена
Термометр ТКП-60/3М (0-120) L=1,6м	0. ..+120	1,6	100	0,9	Договорная
Термометр ТКП-60/3М (0-120) L=2,5м	0…+120	2,5	100	0,9	Договорная
Термометр ТКП-60/3М (0-120) L=4м	0. ..+120	4	100	0,9	Договорная
Термометр ТКП-60/3М (0-120) L=6м	0…+120	6	100	0,9	Договорная
Термометр ТКП-60/3М (0-120) L=10м	0. ..+120	10	100	0,9	Договорная
Термометр ТКП-60/3М (0-120) L=12м	0…+120	12	100	0,9	Договорная
Термометр ТКП-60/3М (0-120) L=16м	0. ..+120	16	125	0,9	Договорная

МАНОМЕТРЫ

Манометр, пожалуй, самый точный, наименее дорогой и простой прибор для измерения низкого давления или перепада низкого давления. В своем простейшая форма, манометр состоит из прямой или U-образной стеклянной трубки. равномерного диаметра, заполненного жидкостью. Чаще всего используются жидкости вода и масло. Один конец U-образной трубки открыт в атмосферу, а другой конец соединяется с измеряемым давлением (рис. 11-9). Жидкость реагирует величине давления, оказываемого на него, и перемещается вверх или вниз внутри трубки. Величина давления определяется путем сопоставления уровня жидкости с шкала внутри манометра.

ПРИБОРЫ ДЛЯ ИЗМЕРЕНИЯ ТЕМПЕРАТУРЫ

Температура является одной из основных технических переменных. Следовательно, температура измерение имеет важное значение для правильной работы бортовой техники растение. В качестве часовщика вы будете использовать как механические, так и электрические приборы для контроля уровня температуры. Вас будут часто вызывать измерять температуру пара, воды, топлива, смазочного масла и других жизненно важных жидкости. Во многих случаях вы будете вводить результаты измерений в инженерные журналы и записи.

ТЕРМОМЕТРЫ (МЕХАНИЧЕСКИЕ)

Механические устройства, используемые для измерения температуры, классифицируются по различным способы. В этом разделе мы обсудим только типы расширительных термометров. Термометры расширения работают по принципу расширения твердых тел, жидкостей и газов имеет известную связь с изменением температуры. Последующий в этом разделе обсуждаются типы термометров расширения:

0 Термометры жидкостные стеклянные

Биметаллические расширительные термометры Термометры с заполнением

Жидкостные стеклянные термометры

Жидкостные стеклянные термометры – самые старые, простые и наиболее широко используемые. приборы для измерения температуры. Жидкостный стеклянный термометр рис. 11-10

Рис. 11-10. Жидкостный стеклянный термометр.

Рисунок 11-11.-Влияние неравномерного расширения биметаллической полосы.

имеет грушу и очень тонкую капиллярную трубку. Тюбик содержит спирт или любая другая жидкость, которая равномерно расширяется или сжимается при повышении температуры или падает. Выбор жидкости основывается на диапазоне температур, для которого нужно использовать термометр.

Почти все стеклянные жидкостные термометры герметизированы, поэтому атмосферное давление не влияет на чтение. Пространство над жидкостью в этом типе термометр может быть вакуумным, или это пространство может быть заполнено инертным газом, например как азот, аргон или углекислый газ.

Отверстие капилляра может быть круглым или эллиптическим. В любом случае это очень небольшой; следовательно, относительно небольшое расширение или сжатие жидкости вызывает относительно большое изменение положения жидкости в капилляре трубка. Хотя капиллярное отверстие имеет очень маленький диаметр, стенки капиллярная трубка довольно толстая. Большинство стеклянных жидкостных термометров имеют расширительная камера в верхней части отверстия, чтобы обеспечить запас прочности для прибор, если он случайно перегреется.

Стеклянные жидкостные термометры могут иметь градуировку, выгравированную непосредственно на стеклянная ножка или размещена на отдельной полосе материала, расположенной позади ножки. Многие термометры, применяемые на заводах судового машиностроения, имеют градуировку отмечены на отдельной полосе, потому что этот тип обычно легче читать.

Вы найдете жидкостные стеклянные термометры, используемые при тестировании масла и воды. лаборатория аналитических испытаний топлива, масла и воды.

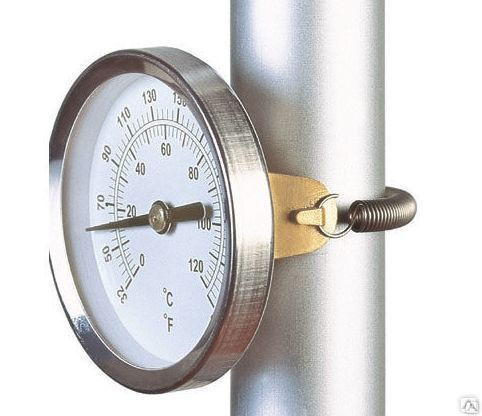

Биметаллические термометры расширения

В биметаллических расширительных термометрах используются различные металлы, имеющие различные коэффициенты линейного расширения. Существенный элемент в биметаллический термометр расширения представляет собой биметаллическую полосу, состоящую из двух слоев сплав различных металлов. При воздействии на такую полосу при изменении температуры один слой расширяется или сжимается больше, чем другой, поэтому стремится изменить кривизну полосы.

На рис. 11-11 показан основной принцип работы биметаллического расширительного термометра. Один конец прямой биметаллической полосы закреплен на месте. Так как полоса нагревается, другой конец имеет тенденцию изгибаться в сторону от стороны, которая имеет большую коэффициент линейного расширения.

При использовании в термометрах биметаллическая полоса обычно наматывается на плоскую спираль (рис. 11-12), одинарная спираль или множественная спираль. Конец полосы который не фиксируется в положении, прикреплен к концу указателя, который перемещается по круговой шкале. Биметаллические термометры легко приспособить для использования в качестве записывающие термометры; перо прикреплено к указке и расположено так, чтобы он отмечает на вращающейся диаграмме.

Заполненные термометры

Как правило, термометры с заполненной системой используются в местах, где индикаторная часть прибора должна располагаться на некотором расстоянии от место, где нужно измерить температуру. По этой причине они часто называются термометрами дистанционного считывания. Однако это неверно для заполненной системы. термометры. В некоторых конструкциях капиллярная трубка очень короткая или несуществующий. Однако, как правило, термометры с заполненной системой имеют дистанционное считывание. термометры. У некоторых дистанционных термометров длина капилляров достигает 125 см. ноги.

Рисунок 11-12.-Биметаллический термометр (плоский, спиральная полоса).

Рис. 11-13. Термометр с трубкой Бурдона для дистанционного считывания показаний.

Существует два основных типа термометров с заполненной системой. Один тип имеет Трубка Бурдона, реагирующая прежде всего на изменение объема начинки жидкость. Другой тип имеет трубку Бурдона, которая в первую очередь реагирует на изменения в давление заполняющей жидкости.

Термометр для дистанционного считывания рис. 11-13 состоит из полого металлического датчика колба на одном конце капиллярной трубки малого диаметра. Трубка соединена с Трубка Бурдона или другое устройство, реагирующее на изменение объема или давления. изменения. Система частично или полностью заполнена расширяющейся жидкостью. при нагревании и сужается при охлаждении. Жидкость может быть газом, органическим жидкость или смесь жидкости и пара.

ПИРОМЕТРЫ

Пирометры используются для измерения температуры в широком диапазоне, обычно между 300F и 3000F. На борту корабля пирометры используются для измерения температуры в печах термообработки, температуры выхлопных газов дизеля двигателей и других подобных целей.

Пирометр состоит из термопары и измерителя (рис. 11-14). Термопара изготовлена из двух разнородных металлов, соединенных вместе на одном конце. Это производит электрический ток, когда тепло прикладывается к его присоединенному концу. метр, калибруется в градусах, показывает температуру на термопаре.

Test Plugs Ltd – Тестовые вилки, манометры, термометры и аксессуары

Портативный Дифференциальные манометры

Манометр Comdronic Портативный индикатор давления, предназначенный для измерения единичное или дифференциальное давление до 1 БАР с точностью +/- 0,25% от полное чтение шкалы.

С дифференциалом 1 БАР манометр выдерживает линейное давление до 10 бар. Показания можно переключать до BAR, MBAR, PSI или INS H²O или KPA, MM H²O, PSI или MBAR. Инструмент поставляется с футляром для переноски, выдвижной трубкой и набором адаптеров.

Приложения

Балансировка водяные системы: Легкий, компактный прибор для пуско-наладки систем отопления и вентиляции. Манометр обеспечивает быстрое и точное измерение дифференциального давления. через регулирующие клапаны и диафрагмы.
Индикация фильтра условие: В дифференциальном режиме прибор покажет давление падение через фильтр.
Индикатор расхода: Манометр полезный прибор для индикации перепада давления на трубке Вентури, диафрагмы, трубки Пито и т. д.
Калибровка прибора: Калибровка на месте приборов для измерения давления или дифференциального давления, точность составляет менее +/- 0,25% полной шкалы.

Особенности

Цифровая индикация: ясно 3 1/2-разрядный ЖК-дисплей с диагональю 1/2 дюйма устраняет ошибки считывания и включает индикатор состояния батареи.
Портативный: в комплекте с компактный футляр для переноски манометр весит 3 1/2 фунта. и преодолевает многие проблем, связанных с традиционными манометрами.

Технические характеристики

Давление перегрузки Максимальное линейное давление, сторона высокого давления, 10 БАР. Максимальное линейное давление, сторона низкого давления, 9 БАР. С перепадом не более 1 БАР.
Точность +/- 0,25% от рекомендуемого рабочего диапазона при 20°C.
Диапазон температур Температура среды под давлением -5º + 60ºC. Рабочая температура окружающей среды 0° + 40°С. Температура хранения -20º + 80ºC.
Контактирующие материалы со средой под давлением Нержавеющая сталь, латунь, нейлон, уретан, силиконовый гель, нитрил и алюминий.
Дисплей 3 1/2-разрядный жидкий кристалл 1/2 дюйма высокого разрешения.
Органы управления Вкл./выкл. выключатель. Переключатель единиц измерения давления. Ручка сброса нуля в задней части корпуса. Промывка клапан для работы с жидкостями. Переключатель усреднения для демпфирования эффекта давления пульсация на дисплее.
Источник питания 2 батареи постоянного тока 9 В.
Внешний источник питания Выпрямитель батареи может поставляться в качестве дополнительной опции.
Трубка 2 x 3 м прозрачные трубки с красной и черной маркировкой.
Адаптеры Самоуплотняющиеся, В комплект входят переходники для тестовых штекеров Twinlok и Mechseal. Другие переходники на заказ.
Размеры Прибор с сумкой для переноски и аксессуарами: 155 Ш x 85 В x 355 Г мм. Только инструмент 144 Ш x 72 В x 165 Г мм.
