Термообработка амг6

Термообработка амг6 – 6

alexxlab | 29.04.2020 | 0 | Разное

Содержание

Термообработка алюминиевых сплавов: виды и режимы

Термическая обработка алюминиевых сплавов предназначена для корректировки характеристик материала с помощью воздействия высоких температур. Различными способами обработки можно добиться широкого разнообразия структуры и свойств.

Сплавы, которые содержат примеси в размере 15-18%, имеют вид твердого раствора. В качестве дополнительных компонентов применяются медь, магний, цинк, кремний и другие вещества, различное сочетание которых и их процентное соотношение прямо пропорционально влияют на свойства материала.

В обычном состоянии алюминиевые сплавы не отличаются высокой прочностью, при этом довольно пластичны. Наиболее неустойчивые сплавы включают в состав большое количество легирующих компонентов, которые влияют на равновесную структуру.

Для упрочнения алюминиевых сплавов применяется методы термообработки. Путем равномерного нагрева, который регламентируется техническими условиями, получают соответствующую структуру, необходимую для начальной стадии распада твердого раствора.

С помощью термообработки можно получить множество типов структуры материала, которые соответствуют требованиям производства. Термическая обработка позволяет создать структуру, не имеющую аналогов.

Термообработка алюминиевых сплавов

На сегодняшний день разработано множество методов термообработки алюминиевых изделий, среди которых наибольшую популярность обрели три: отжиг, закалка, старение.

Особенности термообработки алюминиевых сплавов

Алюминий и его сплавы требуют особого подхода к термообработке для достижения определенной прочности и структуры материала. Очень часто применяют несколько методов термообработки. Обычно, после закалки следует старение. Но некоторые типы материалов могут подвергаться старению без закалки.

Такая возможность появляется после отливки, когда компоненты, при повышенной скорости охлаждения, могут придать металлу необходимую структуру и прочность. Это происходит во время литья при температуре около 180 градусов. При такой температуре повышается уровень прочности и твердости, а также снижается степень тягучести.

Каждый из методов термообработки имеет некоторые особенности, которые стоит учитывать при обработке алюминиевых изделий.

Отжиг необходим для придания однородной структуры алюминиевому сплаву. С помощью этого метода состав становиться более однородным, активизируется процесс диффузии и выравнивается размер базовых частиц. Также можно добиться снижения напряжения кристаллической решетки. Температура обработки подбирается индивидуально, исходя из особенностей сплава, необходимых конечных характеристик и структуры материала.

Состав и свойства алюминиевых сплавов, упрочняемых термической обработкой

Важным этапом отжига является охлаждение, которые можно проводить несколькими способами. Обычно проводят охлаждения в печи или на открытом воздухе. Также применяется поэтапное комбинированное охлаждение, сначала в печи, а потом на воздухе.

От скорости снижения температуры напрямую зависят характеристики готового материала. Быстрое охлаждение способствует образованию перенасыщенности твердого раствора, а медленное – значительного уровня распада твердого раствора.

Закалка требуется для упрочнения материала путем перенасыщения твердого раствора. Этот метод основан на нагреве изделий температурам и быстром охлаждении. Это способствует полноценному растворению составных элементов в алюминии. Используется для обработки деформируемых алюминиевых сплавов.

Для использования этого способа нужно правильно рассчитать температуру обработки. Чем выше степень, тем меньше времени требуется на закалку. При этом стоит подобрать температуру так, чтобы она превышала значение, необходимое для растворимости компонентов, но была меньше границы расплава металла.

Методом старения достигается увеличение прочности алюминиевого сплава. Причем необязательно подвергать изделия искусственному старению, так как возможен процесс естественного старения.

В зависимости от типа старения изменяется скорость структурных изменений. Поэтому искусственное старение более предпочтительно, так как оно позволяет повысить производительность работ. Подбор температуры и времени обработки зависит от свойств материала и характеристик легирующих компонентов.

Правильное сочетание уровня нагрева и времени выдержки позволяет повысить прочность и пластичность. Такой процесс называется стабилизацией.

Методы отжига алюминиевых листов

Отжиг алюминиевых сплавов не является обязательным к применению. Но в некоторых случаях без этого способа термообработки невозможно достичь желаемых характеристик материала.

Причиной применения отжига может стать особое состояние сплава, которое может выражаться в понижении пластичности материала.

Применение отжига рекомендуется при наблюдении трех типов состояний:

Свойственное литым изделиям неравновесное состояние связано с разницей температурных режимов. Скорость охлаждения литых изделий значительно превышает рекомендуемую, при которой достигается эффект равновесной кристаллизации.
Пластическая деформация. Такое состояние может быть вызвано технологическими требованиями к характеристикам и форме готового изделия.
Неоднородная структура материала, вызванная иными методами термообработки, в том числе закалкой и старением. В таком случае происходит выделение одного из легирующих компонентов в интерметаллидную фазу, сопровождающуюся перенасыщением компонентов.

Вышеуказанные проблемы могут устранятся методом отжига. Нормализация структуры и состояния алюминиевого сплава сопровождается повышением пластичности. В зависимости от типа неравновесного состояния подбираются различные методы отжига.

На сегодняшний день выделяют три режима отжига:

Гомогенизация. Предназначен для обработки литых слитков. В процессе термической обработки слитков при высоких температурах достигается равномерная структура. Это позволяет упростить процесс проката с уменьшением количества производственных расходов. В некоторых случаях может применяться для повышения качества деформированных изделий. Температура отжига соблюдается в пределах 500 градусов с последующей выдержкой. Охлаждение можно проводить несколькими способами.
Рекристаллизация. Применяется для восстановления деформированных деталей. При этом требуется предварительная обработка прессом. Температура отжига варьируется в диапазоне от 350 до 500 градусов. Время выдержки не превышает 2-х часов. Скорость и способ охлаждения не имеет особых рамок.
Гетерогенизация. Дополнительная отжиг после других методов термообработки. Этот метод необходим для разупрочнения алюминиевых сплавов. Данный метод обработки позволяет понизить степень прочность с одновременным повышением уровня пластичности. Отжиг производится примерно при 400 градусах Цельсия. Выдержка обычно составляет 1-2 часа. Этот тип отжига значительно улучшает эксплуатационные характеристики металла и повышают степень сопротивления коррозии.

Закалка алюминиевых отливов

Закалка подходит не для всех типов алюминиевых сплавов. Для успешного структурного изменения, сплав должен содержать такие компоненты как медь, магний, цинк, кремний или литий. Именно эти вещества способны полноценно растворится в составе алюминия, создав структуру, имеющую отличные от алюминия свойства.

Данный тип термообработки проводиться при интенсивном нагреве, позволяющем составным элементам раствориться в сплаве, с дальнейшим интенсивным охлаждением до обычного состояния.

Термические превращения в сплавах 6060, 6063, АД31

При выборе температурного режима следует ориентироваться на количество меди. Также, нужно учитывать свойства литых изделий.

В промышленных условиях температура нагрева под закалку колеблется в диапазоне от 450 до 560 градусов. Выдержка изделий при такой температуре обеспечивает расплавление компонентов в составе. Время выдержи зависит от типа изделия, для деформированных обычно не превышает более часа, а для литых – от нескольких часов до двух суток.

Скорость охлаждения при закалке необходимо подбирать так, чтобы состав алюминиевого сплава не подвергался распаду. На промышленном производстве охлаждение проводят с помощью воды. Однако такой способ не всегда оптимально подходит, так как при охлаждении толстых изделий происходит неравномерное снижение температуры в центре и по краям изделия. Поэтому для крупногабаритных и сложных изделий применяются другие методы охлаждения, которые подбираются индивидуально.

Старение алюминиевых сплавов

Старение проводится для улучшения прочностных характеристик изделия. Этот вид термической обработки заключается в выдержке в условиях обычного температурного режима.

Повышение прочности достигается путем распада твердого раствора, что необходимо после закалки, так как закалка приводит к пресыщенности металла.

Термообработка дюралюминия

Существует два способа старения алюминиевых сплавов: естественное и искусственное.

Естественное старение происходит без предварительного нагрева при обычных температурах. Это может происходить в условиях обычного склада или промышленного помещения, где температура воздуха не превышает 30 градусов.

Естественное старение возможно из-за особого свойства алюминия, которое называется «свежезакаленное состояние». Свойства изделий значительно отличаются сразу после закалки и после некоторого времени пребывания на складе.

Искусственное старение проводится путем нагрева изделий до температуры 200 градусов. Это активирует процесс диффузии, что способствует улучшенному растворению составных элементов. Выдержка составляет от нескольких часов до нескольких суток.

Следует отметить, что искусственно состаренные сплавы можно вернуть к изначальному состоянию. Для этого нужно нагреть изделие до 250 градусов с выдержкой до одной минуты. Выдержка должна проводится в селитряной ванне в строго определенное время, с точностью до нескольких секунд.

Причем подобный возврат можно выполнять несколько раз, без потери прочности материала, но с небольшим изменением свойств. Возврат состаренного металла обычно проводят с целью восстановления пластичности, необходимой для изменения формы изделия.

Любой из типов термообработки широко используется в промышленности. Благодаря чему у производителей есть возможность получения материалов, полностью соответствующих требованиям производства. Причем такая обработка сплавов позволяет значительно улучшить свойства алюминия и получить материал, не имеющий аналогов.

Главное условие при термообработке – соблюдение требований и рекомендаций к температурному режиму обработки и времени выдержки. Малейшие отклонения могут привести к необратимым изменениям свойств материала.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

АМг6

АМг6 Челябинск

Марка :	АМг6 ( другое обозначение 1560 )
Классификация :	Алюминиевый деформируемый сплав
Применение:	для изготовления полуфабрикатов методом горячей или холодной деформации, а также слитков и слябов. коррозионная стойкость высокая
Зарубежные аналоги:	Нет данных

Химический состав в % материала АМг6 ГОСТ 4784- 97

Fe	Si	Mn	Ti	Al	Cu	Be	Mg	Zn	Примесей
до 0.4	до 0.4	0.5- 0.8	0.02- 0.1	91.1- 93.68	до 0.1	0.0002- 0.005	5.8- 6.8	до 0.2	прочие, каждая 0.05. всего 0.1

Примечание: Al-основа. процентное содержание Al дано приблизительно

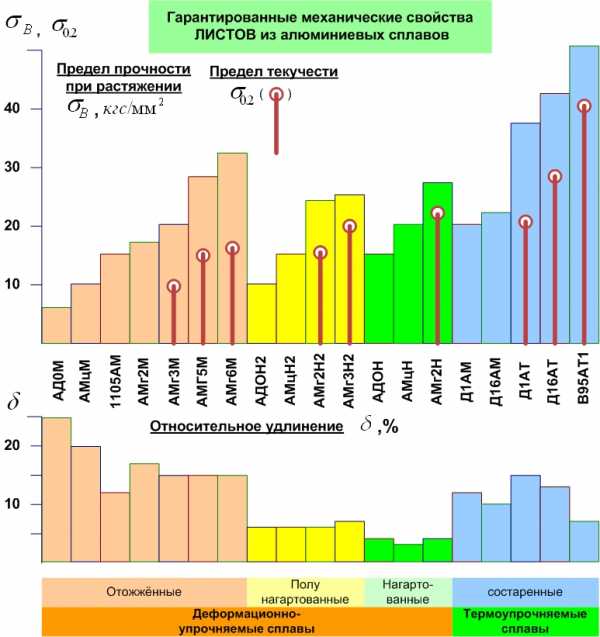

Механические свойства при Т=20^oС материала АМг6 .

Сортамент	Размер	Напр.	s_в	s_T	d₅	y	KCU	Термообр.
–	мм	–	МПа	МПа	%	%	кДж / м²	–
Трубы, ГОСТ 18482-79			315	145	15
Пруток, ГОСТ 21488-97			285-315	120-155	15
Лента нагартован., ГОСТ 13726-97			375	275	6
Лента отожжен., ГОСТ 13726-97			305-315	145-155	15
Профили, ГОСТ 8617-81			314	157	15
Плита, ГОСТ 17232-99			275-305	130-145	4-11

Твердость АМг6 ,

HB 10^-1 = 65 МПа

Физические свойства материала АМг6 .

T	E 10^{– 5}	a 10⁶	l	r	C	R 10⁹
Град	МПа	1/Град	Вт/(м·град)	кг/м³	Дж/(кг·град)	Ом·м
20	0.71			2640		67.3
100		24.7	122		922

Обозначения:

Механические свойства :
s_в	-Предел кратковременной прочности , [МПа]
s_T	-Предел пропорциональности (предел текучести для остаточной деформации), [МПа]
d₅	-Относительное удлинение при разрыве , [ % ]
y	-Относительное сужение , [ % ]
KCU	-Ударная вязкость , [ кДж / м²]
HB	-Твердость по Бринеллю , [МПа]

Физические свойства :
T	-Температура, при которой получены данные свойства , [Град]
E	-Модуль упругости первого рода , [МПа]
a	-Коэффициент температурного (линейного) расширения (диапазон 20^o-T ) , [1/Град]
l	-Коэффициент теплопроводности (теплоемкость материала) , [Вт/(м·град)]
r	-Плотность материала , [кг/м³]
C	-Удельная теплоемкость материала (диапазон 20^o-T ), [Дж/(кг·град)]
R	-Удельное электросопротивление, [Ом·м]

АМг6-Алюминиевый деформируемый сплав
АМг6-химический состав, механические, физические и технологические свойства, плотность, твердость, применение

Доступный металлопрокат

Материал АМг6 Челябинск

Без стали не обходится ни одно производство, будь то тяжелое машиностроение или изготовление бытовых электроприборов. Существует множество марок этого продукта, а также большое количество форм отпуска. Наша компания реализует материал АМг6 большими партиями и с минимальной наценкой. Для уточнения свойств и характеристик конкретной марки можно обратиться к менеджерам компании.

Как и вся продукция, материал АМг6 закупается у ведущих производителей. Поэтому мы готовы со всей ответственностью давать гарантию на качество. Минимальное количество посредников определяет и низкую стоимость. Вкупе с быстрой доставкой, это дает возможность нашим бизнес-партнеры вести стабильное и взаимовыгодное сотрудничество.

Помимо отпуска, в форме той или иной детали (заготовки), наша компания реализует обработку металлов. Все мероприятия проходят четкий контроль на соответствие ГОСТа и правилам. Специалисты нашего предприятия осуществляют такие работы как оцинкование, создание деталей по чертежам заказчика, производство отливок, изготовление различных профилей и многое другое.

Имея в арсенале новейшее оборудование и огромный, опыт мы можем предложить проверку изделия по ряду параметров, таким как прочностные характеристики, химический состав, чистота сплава и так далее.

Каждому покупателю предложен огромный ассортимент продукции различного формата, а также актуальных услуг и работ. Чтобы быстрее разобраться и выбрать товар соответствующий потребностям, нужно связаться с менеджером компании и получить развернутую информацию по всем интересующим вопросам.

Материал АМг6 купить в Челябинске

Индивидуальная стоимость выстраивается за счет персонального общения с каждым потенциальным заказчиком. Менеджеры учитывают объем сделки, делают скидки постоянным клиентам и ведут открытый диалог. В результате, даже при возникновении спорных ситуаций мы способны найти компромисс и прийти к решению, удовлетворяющему обе стороны.

Доставка

Работы по осуществлению логистики входят в пакет наших профессиональных услуг. Мы постоянно совершенствуем свои знания, приобретаем новейшую технику, для того, чтобы груз был доставлен в любую точку России.

Наличие собственных железнодорожных подъездов заметно увеличивает скорость отгрузки и последующей доставки. Имея такие ресурсы, мы гарантируем доставку грузов любого объема и габаритов. Такой профессиональный подход и делает нас лидерами на рынке металлопродукции.

metcontinent.ru

Алюминий АМг6 — сплав, свойства, характеристики обзорная статья, доклад, реферат

Сплавы алюминия с магнием именуются магналиями. АМг6 – это магналий высокой пластичности, но средней прочности. Он обладает хорошей коррозионной стойкостью, хорошей обрабатываемостью резаньем и хорошо обрабатывается давлением. Однако, в ряду прочих широко известных магналиев этот сплав занимает первое место по прочности и твёрдости, но последнее место по коррозионной стойкости и последнее место по пластическим свойствам. Хотя он хорошо сваривается, но сварной шов АМг6 более пористый чем у того же АМг3 и часто требует дополнительной обработки. Это один из самых лёгких сплавов алюминия с плотностью 2,65 г/см².

Свойства материала МАг6

Химический состава материала АМг6 описывается в ГОСТ 4784-97 и включает: до 93,68 % алюминия, 5,8-6,8 % магния и прочие примеси.

Этот сплав содержит самое большое количество магния среди магналиев. Высокое содержание магния положительным образом сказывается на прочности и твёрдости изделий из этого материала и они хорошо поддаются обработке резаньем. Но если применять АМг6 для обработки давлением, для этого потребуется большое число отжигов, так как в ходе процедур по деформации изделия из этого магналия будут быстро нагартовываться с повышением твёрдости и ухудшением пластических свойств, электропроводности и теплопроводности.

Форма выпуска

Из АМг6 выпускают широкий спектр металлопроката с различным состоянием материала. Сплав относится к деформируемым но не термоупрочняемым. Он не поставляется в состоянии после термического упрочнения. В виду относительно низкой коррозионной стойкости плиты из этого материала могут выпускаться с плакировкой техническим алюминием АД1 слоем толщиной 2-4% от толщины изделия, для защиты его от электрического и химического воздействия. В продаже Вы найдёте заготовки из АМг6:

Без дополнительной обработки;

М – в мягком отожжённом состоянии;

Н, Н2, Н3, Н4 – нагартованные;

п – листы и плиты с плакировкой.

Отожжённые листы из сплавов с содержанием магния 3-6% не отличаются по степени относительного удлинения, но АМг6 превосходит многие сплавы по прочности и может применяться для изготовления деталей, работающих под более чем средней нагрузкой.

А вот прутки из АМг6 в обычном состоянии имеют большее относительное удлинение чем АМг3, но примерно соответствуют по этому качеству отожжённым листам.

Теплопроводность и электропроводность — уступает всем популярным сплавам алюминия, которые падают с увеличением содержания легирующих элементов и дополнительных обработок материала.

Область применения

Из сплава АМг6 изготавливают по ГОСТ:

Также иногда из сплава АМг6 производят отливки:

Слитки,
Слябы.

Так как АМг6 хорошо поддаётся резанию, то заготовки из него могут обрабатываться на станках. Это — прочный стойкий к коррозии металл, с достаточной прочностью сварного шва. Недостатков в его применении можно избежать, прибегнув к дополнительной обработке сварного шва и плакировке.

Этот сплав применяется в вагоностроительной промышленности — для производства кузовов и рам вагонов, нагруженных полок, в кораблестроении — для изготовления мачт, корпусов и узлов подъёмного оборудования, а так же в строительстве — для изготовления перегородок, деталей лифтов. Купить алюминий.

nfmetall.ru

Алюминиевые сплавы

Сплав АД1 – это алюминий технической чистоты, содержащий до 0,7% примесей, главные из которых – Fe и Si . Примеси Fe и Si ., а так же некоторых других металлов несколько повышают прочностные характеристики, но значительно снижают показатели пластичности и электропроводность сплава. Технический А l имеет высокую химическую стойкость в ряде сред, превосходя другие металлы. Высокая химическая стойкость алюминия объясняется на его поверхности тонкой, но достаточно плотной окисной пленки. Коррозионная стойкость алюминия тем выше, чем меньше содержание примесей (особенно Fe и Si .). Практически не снижают коррозионной стойкости лишь магний и марганец. Полуфабрикаты из сплава АД1 поставляются в отожженном и горячепрессованном состоянии. Однако независимо от состояния поставки заключительной операцией обработки прессованных профилей является правка растяжением, а также на роликоправильных машинах. При правке несколько повышаются прочностные свойства и интенсивно снижаются показатели пластичности.

Сплав АМц – сплав АМц является единственным деформируемым сплавом так называемой бинарной системы Al – Mn . Он обладает высокой коррозионной стойкостью, практически не отличается от коррозионной стойкости сплава АД1. Полуфабрикаты из сплава АМц хорошо свариваются газовой, атомно-водородной, аргоно-дуговой и контактной сваркой. Сплав хорошо деформируется в холодном состоянии и в горячем, температурный интервал (320-470 °C). Термической обработкой не упрочняется, и профили из него поставляются в отожженном или горячепрессованном состоянии.

Сплав АМг3, Амг2 – относятся к системе А l – Mg – Mn – Si . Он обладает высокой коррозийной стойкостью, хорошо сваривается точечной, роликовой, газовой сваркой. Сплав хорошо деформируется в холодном и горячем состояниях. Интервал горячей деформации находится в пределах 340-430 ° C, охлаждение после горячей деформации на воздухе. Термической обработкой сплав не упрочняется: профили из него поставляются в горячепрессованном или отожженном состояниях. При производстве профилей применяют два вида отжига: низкий при температуре 270-300 ° C и высокий (полный) при 360-420 ° C. Охлаждение после отжига на воздухе.

Сплав АД31 – является представителем системы Al – Mg – Si . Он характеризуется высокими пластическими свойствами в температурно-скоростных условиях обработки давлением и повышенной коррозионной стойкостью. Коррозионная стойкость сплава практически не снижается при сварке. Сплав АД31 интенсивно упрочняется при термической обработке. Если в отожженном состоянии прессованные профили из сплава АД31 имеют предел прочности 10-12 кгс/мм 2 , то после закалки и естественного старения предел прочности до 18-20 кг/мм 2 . Относительное удлинение при этом снижается не очень сильно (с 23-25 до 15-20%). Более значительное упрочнение сплава может быть получено искусственным старением при температуре 160-190 ° C, при этом предел прочности повышается до 27,5-30,0 кг/мм 2 . Однако при искусственном старении более интенсивно снижаются пластические характеристики. На степень упрочнения сплава АД31 при искусственном старении существенное влияние оказывает время перерыва между закалкой и искусственным старением. Так с увеличением времени перерыва от 1,5 до 4 часов снижается предел прочности и предел текучести на 3-4 кг/мм 2 . Время выдержки при искусственном старении на механические свойства полуфабрикатов из сплава АД31 существенного влияния не оказывает.

Сплав АВ – относится к системе Al – Mg – Si – Cu Он имеет высокие пластические характеристики. Несмотря на относительно небольшое содержание М n при получении прессованных полуфабрикатов из сплава АВ и после термической обработки позволяет получить изделие с достаточно высокими прочностными характеристиками. Как и АД31 сплав АВ интенсивно упрочняется при термической обработке. Даже естественным старением после закалки возможно повысить предел прочности по сравнению с этой характеристикой. Однако при искусственном старении существенно снижаются пластические характеристики (относительное удлинение уменьшается примерно вдвое). В отличие от сплава АД31, обладающего высокой коррозионной стойкостью как в естественно, так и в искусственно состаренном состоянии, коррозионная стойкость сплава АВ при искусственном старении существенно снижается и появляется склонность к коррозии. Снижение коррозионной стойкости сплава АВ тем больше, чем выше содержание в нем С u . С увеличением содержания в сплаве С u снижаются пластические характеристики и прочностные. Так при содержании меди 0,25% прочность уменьшается на 25%, а относительное удлинение на 90%. Поэтому для повышения коррозионной стойкости содержания меди в сплаве часто ограничивают до 0,1%. Сплав АВ удовлетворительно сваривается точечной, роликовой и аргонодуговой сваркой.

Сплав АМг6-АМг5 – относятся к системе Al – Mg – Mn . Он имеет высокие пластические характеристики, как при комнатной , так и при повышенных температурах, и обладает высокой коррозионной стойкостью в различных средах, в том числе и в морской воде. Это, а также хорошая свариваемость сплава предопределяет широкое применение его в судостроении. Несмотря на довольно значительное увеличение растворимости магния в алюминии при повышении температуры, упрочнение при закалке сплава АМг6 весьма незначительно, поэтому сплав Амг6 как и другие сплавы группы магния (АМг2, АМг3,5) относятся к термически не упрочняемым. Полуфабрикаты из сплава АМг6 поставляются обычно в отожженном состоянии. Отжиг производится при сравнительно невысоких температурах (310-335 ° C) с охлаждением на воздухе. При более высоких температурах отжига повышается склонность к коррозии, поэтому для полуфабрикатов низкотемпературный отжиг имеет особое значение. Марганец несмотря на довольно узкий диапазон содержания в сплаве существенно влияет на его механические свойства. Так при содержании Mn на верхнем пределе (0,8%) при прочих равных условиях прочностные свойства на 2-3 кг/мм 2 выше, чем при содержании М n на нижнем пределе (5%). Значительное упрочнение профилей из сплава АМг6 может быть достигнуто в результате холодной деформации. Так правка растяжением в пределах применяемых на практике степени деформации (2-3%) не оказывая заметного влияния на предел прочности профилей из сплава АМг6, значительно повышает предел их текучести. Относительное удлинение при этом понижается менее интенсивно, чем у других сплавов. Следует отметить, что такой характер изменения механических свойств профилей из сплава АМг6 при правке растяжением наблюдается независимо от условий отжига, предшествовавшего правке. Эффект полученный при холодном упрочнении при сварке значительно уменьшается. Это сужает область применения нагартовочных полуфабрикатов, их в основном используют для изготовления элементов, скрепляемых заклепочными или болтовыми соединениями.

Сплав Д1 – относится к системе Al – Cu – Mg – Mn . Он упрочняется термической обработкой. Сплав хорошо обрабатывается в холодном и горячем состояниях. Температурный интервал горячей деформации 310-470 ° C. Охлаждение после горячей деформации на воздухе. Прессованные профили имеют пониженную коррозионную стойкость. Сплав хорошо сваривается точечной сваркой. Профили из сплава Д1 могут поставляться в закаленном и естественно состаренном, а так же в отожженном состояниях.

Сплав АК4-1 – сплав АК4-1 относится к системе Al – Cu – Mg – Ni – Fe . Он является одним из жаропрочных сплавов и вследствии этого в последнее время находит довольно широкое применение в конструкциях работающих при повышенных температурах. Сплав удовлетворительно деформируется в горячем состоянии, температурный интервал деформации 350-470 ° C. Сплав интенсивно упрочняется термической обработкой. Путем закалки и искусственного старения горячепрессованных профилей. Предел прочности может быть доведен до 43-45 кг/мм 2 и предел текучести до 30-38 кг/мм 2 . Общая коррозионная стойкость сплава невысока. Поэтому профили из него желательно подвергать анодированию или окраске. Сплав удовлетворительно сваривается.

Сплавы 1915 и 1925 – является среднелегированным термически упрочняемым, свариваемым сплавам системы Al – Zn – Mg и при определенных условиях может успешно применяться в конструкциях вместо свариваемого сплава АМг6, который уступает сплаву 1915 по прочностным характеристикам, особенно по пределу текучести. Сплав обладает хорошей устойчивостью против коррозии. 1925 применяется в виде профилей и труб для изготовления различных несварных конструкций в строительстве, машиностроении. Сплав обладает удовлетворительной коррозионной стойкостью, более высокой, чем сплав Д1. Сплавы 1915 и 1925 хорошо деформируются в горячем и холодном состояниях. Температурный интервал горячей деформации находится в пределах 350-480 ° C. К важным достоинствам этих сплавов является возможность прессования профилей и труб с высокими скоростями истечения до 15-30 м/мин. Это выше допустимых при прессовании сплавов Д1, Амг6 в 5-10 раз.

Сплавы 1915 и 1925 являются самозакаливаемыми, т.е. их прочностные характеристики мало зависят от вида закалочной среды (вода, воздух). В результате этого прессования профили с толщиной полки до 10 мм можно не подвергать закалке, т.к. охлаждение их после прессования на воздухе дает почти такую же структуру и такие же свойства, что и закалка в воде после нагрева в закалочных печах. Указанные сплавы упрочняются в процессе старения, как при комнатной, так и при повышенных температурах. Режим упрочняющей термообработки – закалка 450 + 10 ° C в воде и естественное старение не менее 30 суток или искусственное старение по режимам 100 ° C, 242+160 ° C 10 ч.

Сплав Д16 – наиболее распространенный сплав. Относится к системе А l – Cu – Mg – Mn . Он интенсивно упрочняется термической обработкой. Сплав хорошо деформируется в горячем и холодном состоянии. Горячая деформация возможна в широком интервале температур от 350 0 до 450 ° C. Деформации при комнатной температуре сплав может подвергаться как в отожженном, так и в закаленном состоянии. Механические свойства полуфабрикатов после закалки и естественного старения в значительной мере зависят от условий предварительной обработки. Так у профилей прессованных из литого слитка, прочностные характеристики после термообработки имеют максимальные значения (46-50м/мм 2 ).

Сплав В95 – один из наиболее прочных сплавов и поэтому весьма широко применяется при изготовлении профилей, удельная прочность которых является решающим фактором. Сплав относится к четырехкомпонентной системе Al – Zn – Mg – Cu и весьма интенсивно упрочняется термической обработкой. Полуфабрикаты из сплава В95 поставляются только в закаленном и искусственно состаренном состоянии. Это объясняется тем, что в естественно состаренном состоянии сплав В95 имеет пониженную коррозионную стойкость. Сплав В95 хорошо сваривается точечной сваркой, но не сваривается аргоно-дуговой и газовой . Поэтому для сочленения полуфабрикатов (толстых листов, профилей и панелей) наиболее часто применяют заклепочные соединения.

tdsm.ru

Отжиг алюминиевых сплавов

Различают следующие виды отжига:

гомогенизационный
рекристаллизационный
для разупрочнения сплавов (после предварительной закалки и старения).

Гомогенизация.

Этому виду отжига подвергают слитки, перед обработкой давлением, для устранения дендритной ликвации, которая приводит к получению неоднородного твердого раствора и выделению по границам зерен и между ветвями дендрнтов хрупких неравновесных эвтектических включений CuAl₂, Mg₂Si, Al₂CuMg (S-фаза), Al₆CuMg₄ (Т-фаза) и др. В процессе гомогенизации состав кристаллитов твердого раствора выравнивается, а интерметаллиды растворяются. В процессе последующего охлаждения интерметаллиды выделяются в виде равномерно распределенных мелких вторичных включений (рис. 159,б). Вследствие этого пластичность литого сплава повышается, что позволяет увеличить степень обжатия при горячей обработке давлением, скорость прессова ния и уменьшить технологические отходы. Гомогенизация способствует получению мелкозернистой структуры в отожженных листах и уменьшает склонность к коррозии под напряжением. Температура гомогенизации лежит несколько ниже неравновесного солидуса и для наиболее распространенных сплавов составляет 480 — 530°С Выдержка колеблется от 6 до 36ч. Охлаждение проводят на воздухе или вместе с печью.

Рекристаллизационный отжиг.

Рекристаллизационный отжиг заключается в нагреве деформированного сплава до температур выше температуры окончания первичной рекристаллизации, применяется для снятия наклепа и получения мелкого зерна. У большинства алюминиевых сплавов при степени деформации 50 —70% температура начала рекристаллизации находится в пределах 280—300°С. Температура рекристаллизационного отжига в зависимости от состава сплава колеблется от 300 до 500°С (высокий отжиг), с выдержкой 0,5 — 3,0 ч. После рекристаллизационного отжига сплавов, неупрочняемых термической обработкой, скорость охлаждения выбирают произвольно. Для сплавов, упрочняемых термической обработкой, скорость охлаждения до 200—250°С должны быть ~30°С/ч. Отжиг в качестве промежуточной операции применяют между горячей и холодной деформациями.
Разновидностью рекристаллизационного отжига является неполный отжиг (низкий отжиг), который позволяет получить промежуточные свойства — между нагартованным состоянием и рекристаллизованным. В этом случае температура отжига должна быть ниже температуры окончания рекристаллизации для получения полигони зованной структуры или частично рекристаллизованной, когда наклеп снимается частично (температура отжига 150—300°С). Неполный отжиг чаще применяют для деформированных сплавов неупрочняемых закалкой и старением.

Отжиг для разупрочнения сплавов (полный отжиг)

Отжиг для разупрочнения сплавов (полный отжиг), проводят при 350—430°С с выдержкой 1—2ч. При этих температурах происходит полный распад пересыщенного твердого раствора и коагуляция упрочняющих фаз. Скорость охлаждения во избежание закалки не должна превышать 30°С/ч. После отжига сплав имеет низкие значения временного сопротивления, удовлетворительную пластичность и высокую сопротивляемость коррозии под напряжением. Отожженный материал способен выдерживать холодную обработку давлением с высокими степенями деформации.

www.metmk.com.ua

Сплав АМг6: характеристики, свойства, ГОСТ, расшифровка

Применять алюминий, как конструкционный материал, начали еще в середине 19 века. Тогда инженеров привлек его низкий удельный вес и высокая устойчивость металла к коррозии. Но был у алюминия и ряд существенных недостатков. В частности, низкие механические свойства: прочность и твердость. Решить эту проблему смогли советские ученые, дополнительно легировав алюминий магнием. Так мир узнал об сплаве АМг6 с характеристиками актуальными в производстве.

Расшифровка

Сплав АМг6 относится к группе деформируемых алюминиевых сплавов. Количество его легирующих элементов и механические свойства регулируются государственным стандартом ГОСТ 4784-97. Согласно ему химический состав данного сплава, помимо алюминия, включает в себя следующие компоненты:

Магний (5,8-6,8%) – главным упрочнитель алюминия. Добавление 1% магния способно повысить прочность алюминиевых сплавов в среднем на 35 МПа, никак не ухудшая при этом их пластичность. Минусом такого легирования является резкое снижение коррозионной стойкости металла при содержании магния свыше 6%. Особенно это заметно проявляется при долгом нахождении металла под статической нагрузкой.
Марганец (0,5-0,8%). Легирование марганцем значительно измельчает зернистую структуру АМг6, что положительно воздействует на его механические свойства. Также он уменьшает вероятность образования ликвации – неравномерности химического состава по объему металла.
Титан (0,06%) вводят исключительно для улучшения его технологических параметров. В частности, свариваемости. Титан делает структуру сплава более мелкозернистой и снижает его склонность к появлению трещин, повышая тем самым прочностные свойства сварных швов АМг6 на 30-40%.
Натрий (0,01%). Содержание данного металла в составе АМг6 нежелательно. Попадание натрия в АМг6 обусловлено его наличием в криолитсодержащих флюсах, которые используются при плавке сплава. Натрий обладает значительно меньшей температурой плавления – 96 ºC – чем алюминий, что может стать причиной повышенной горячеломкости АМг6. Отрицательные свойства натрия нейтрализуют добавлением в состав кремния. В то же время, магний также активно вступает в химическую реакцию с кремнием, образуя соединение Mg2Si. Поэтому марки алюминиевых сплавов с содержанием магния свыше 6% крайне чувствительны к натрию.
Медь (0,1%) относится к группе вредных примесей для алюминиевых сплавов. Она заметно снижает коррозионные свойства АМг6. Отрицательно сказывается ее содержание на пластичных характеристиках. Правда, стоит заметить, что медь значительно повышает механические свойства АМг6: твердость и прочность.

Помимо всех вышеназванных компонентов, состав АМг6 иногда легируют хромом и ванадием. По своему назначению они близки к титану и повышают технологические свойства АМг6. По прочностным характеристикам такой сплав также обладает некоторым преимуществом.

Достоинства и недостатки

Сплавы на основе магния и алюминия были разработаны в начале 20 века, но до сих пор не потеряли своей актуальности в производстве. Связано это с целым рядом преимуществ, которыми они, и амг6 в частности, обладают:

Удовлетворительные механические свойства. Предел прочности на разрыв после отжига составляет 340 МПа, что сравнимо со сталями обычного качества (Ст.3, Ст.2 и прочие марки). Твердость при этом достигает отметки в 650 HB. По этим параметрам Аг6 превосходит все остальные сплавы данной группы.
Низкий удельный вес. Плотность амг6 равняется 2650 кг\м3, что делает выгодным ее применение в металлоконструкциях, к которым предъявляются строгие требования по массе.
Коррозионностойкость. Сплав марки АМг6 не вступает в химическую реакцию с атмосферными газами и большинством слабо концентрированных кислот и щелочей. Устойчив к воздействию воды. Однако, это все становиться возможным только при проведении отжига с низкой скоростью охлаждения.
Вибрационная стойкость. АМг6 хорошо зарекомендовал себя при работе в условиях циклических нагрузок. Его предел выносливости составляет 130 Мпа, что сравнимо с аналогичным параметром авиационных дуралюминов.
Технологичность. Амг6 относится к первой группе свариваемости. Сварные швы получаются плотными и прочными. По своим эксплуатационным характеристикам мало отличаются от цельного металла. Пластичность сплава также находится на высоком уровне. Относительно удлинение на сжатие для него составляет 20%. Благодаря этому АМг6 поддается любым видам обработки давлением: штамповке, протяжке и прочее.

Но помимо достоинств, существует и ряд минусов у АМг6. Среди них наиболее значимыми являются:

Низкий предел текучести. Для нивелирования этого недостатка используют дополнительное легирование цинком до 0,8% или же проводят нагортовку поверхности металла.
Неспособность упрочняться при проведении термической обработки. Алюминиевые сплавы с содержанием магния ниже 8% не поддаются термическому упрочнению.

Область применения

На рынок металлопроката АМг6 поставляется в виде прутков, листов, швеллеров, уголков всевозможного размера. Применяется он главным образом в сварных металлоконструкциях, у которых есть ограничение по массе.

Также из АМг6 изготавливают обшивку как наружную так и внутреннюю для разного рода видов транспорта: автобусы, троллейбусы, железнодорожные вагоны и т.д. Данный сплав отлично зарекомендовал себя в качестве материала для цистерн, в которых транспортируют нефть и другие химически активные вещества.

По прогнозам специалистов, алюминиевые сплавы не потеряют своей важности для промышленности еще как минимум в течение 100 лет, несмотря на активную конкуренцию со стороны композитных материалов. Причина этого – простота технологии выплавки и огромные запасы. По своей распространённости в земной коре алюминий уступает лишь кремнию и кислороду.

Оцените статью:

Рейтинг: 0/5 – 0 голосов

prompriem.ru

СПЛАВЫ, УПРОЧНЯЕМЫЕ ДАВЛЕНИЕМ (ТЕРМОНЕУПРОЧНЯЕМЫЕ) АМг (Магналии) АМг АМг6 – свариваемые, коррозионностойкие ТЕРМОУПРОЧНЯЕМЫЕ СПЛАВЫ

Прессуемые алюминиевые сплавы.

Стр. 1 Прессуемые алюминиевые сплавы. Алюминиевые сплавы условно делятся на литейные (для производства отливок) и деформируемые (для производства проката и поковок). Далее будут рассматриваться только

Подробнее Порошковые алюминиевые сплавы
ВИАМ/1982-198568 Порошковые алюминиевые сплавы И.Н. Фридляндер М.Г. Степанова Б.И. Матвеев Март 1982 Всероссийский институт авиационных материалов (ФГУП «ВИАМ» ГНЦ РФ) крупнейшее российское государственное
Подробнее Алюминий и его сплавы
Алюминий и его сплавы Алюминий светлосеребристый металл, имеющий кристаллическую решетку гранецентрированного куба с периодом 4,0413 Å. Не испытывает полиморфных превращений. Алюминий легкий металл, его
Подробнее НАДЕЖНОСТЬ БОЛЬШОЙ КОМПАНИИ
НАДЕЖНОСТЬ БОЛЬШОЙ КОМПАНИИ Располагая современными складскими комплексами в Киеве Днепре Львове Виннице Одессе и Харькове мы проводим активную политику присутствия во всех регионах страны. «МЕТАЛЛ ХОЛДИНГ
Подробнее Автор: д. т. н. Лузан С.О.
Лекция 17 (по материалам учебника Акулова А.И., Бельчука Г.А., Демянцевич В.П. Технология и оборудование сварки плавлением. Учебник для студентов вузов. М., «Машиностроение», 1977. 432 с.) Автор: д. т.
Подробнее Основные легирующие добавки
Основные легирующие добавки Бронза это цветной сплав на основе меди, определяющей большую часть его характеристик. Производить и использовать бронзу для изделий различного назначения человек начал еще
Подробнее Лекция МАТЕРИАЛОВЕДЕНИЕ.
Лекция МАТЕРИАЛОВЕДЕНИЕ. МЕТАЛИЧЕСКИЕ МАТЕРИАЛЫ. КЛАССИФИКАЦИЯ МЕТАЛЛОВ. ТЕХНОЛОГИЯ ИЗГОТОВЛЕНИЯ МЕДИЦИНСКИХ ИЗДЕЛИЙ ИЗ МЕТАЛЛОВ Лектор: Беда Наталья Павловна 1 Материаловедение Материаловедение наука,
Подробнее СОДЕРЖАНИЕ. Введение… 5
СОДЕРЖАНИЕ Введение…………………………………….. 5 Лабораторная работа 1 Механические свойства сплавов……………………. 8 1.1. Сплавы и их маркировка…………………… 8 1.2.
Подробнее КАТАЛОГ СВАРОЧНЫХ МАТЕРИАЛОВ
КАТАЛОГ СВАРОЧНЫХ МАТЕРИАЛОВ BRIMA – ЛУЧШИЙ ВЫБОР ПРОФЕССИОНАЛОВ! ОГЛАВЛЕНИЕ Сварочная проволока Проволока для сварки углеродистых и низколегированных сталей… 4 BRIMA ELBOR SG2 ER70S-6… 4 BRIMA ER
Подробнее 11.2. Цветные металлы и сплавы
11.2. Цветные металлы и сплавы Алюминий и его сплавы. Алюминий отличают низкая плотность, высокие тепло и электропроводность, хорошая коррозионная стойкость во многих средах за счет образования на поверхности
Подробнее Система маркировки сталей по Евронормам.
Система маркировки сталей по Евронормам. Европейская система обозначений сталей подробно приводится в стандарте EN 10027, состоящем из двух частей: часть 1 определяет порядок наименований сталей (присвоения
Подробнее Юдаев Дмитрий Петрович
ФГБОУ ВПО «Самарский государственный технический университет» ОАО «РКЦ «Прогресс» На правах рукописи Юдаев Дмитрий Петрович ВЛИЯНИЕ ТЕХНОЛОГИЧЕСКИХ И ЭКСПЛУАТАЦИОННЫХ ВОЗДЕЙСТВИЙ НА СТРУКТУРУ И СВОЙСТВА
Подробнее АЛЮМИНИЙ ПЕРВИЧНЫЙ Марки
ГОСТ 11069 2001 М Е Ж Г О С У Д А Р С Т В Е Н Н Ы Й С Т А Н Д А Р Т АЛЮМИНИЙ ПЕРВИЧНЫЙ Марки Предисловие РАЗРАБОТАН Межгосударственным техническим комитетом по стандартизации МТК 99 «Алюминий», Всероссийским
Подробнее ОГЛАВЛЕНИЕ. Предисловие… 3
ОГЛАВЛЕНИЕ Предисловие…………………………………….. 3 Глава первая Понятие о специальных сталях и сплавах……………….. 4 1.1. Понятие о специальных сталях и сплавах, эффективность
Подробнее МКС ОКП Дата введения
Адрес: 141300, Московская область, г. Сергиев Посад, ул. Вознесенская, д. 103 Телефон: +7 (495) 411-93-11 Адрес сайта: http://www.atissteel.ru E-mail: [email protected] ГОСТ 11069-2001 Группа В51 МЕЖГОСУДАРСТВЕННЫЙ
Подробнее Лекция 12. Металлы и металлические изделия
Лекция 12 Металлы и металлические изделия Металлы кристаллические вещества, характеризующиеся высокими электро- и теплопроводностью, ковкостью, способностью хорошо отражать электромагнитные волны и другими
Подробнее Жаропрочный титановый сплав ВТ25
ВИАМ/1972-196097 Жаропрочный титановый сплав ВТ25 О.П. Солонина В.П. Кураева Ж.Д. Тхоревская Апрель 1972 Всероссийский институт авиационных материалов (ФГУП «ВИАМ» ГНЦ РФ) крупнейшее российское государственное
Подробнее APPLYING OF NON-FERROUS METALS IN RAILWAY TRANSPORT
ПРИМЕНИЕ ЦВЕТНЫХ МЕТАЛЛОВ НА ЖЕЛЕЗНОДОРОЖНОМ ТРАНСПОРТЕ Колиева Лолита Владимировна Филиал Ростовского государственного университета путей сообщения в г. Минеральные Воды Минеральные Воды, Россия APPLYING
Подробнее УДК 669.2/8 (075.8) ISBN
МИНИСТЕРСТВО ОБРАЗОВАНИЯ РЕСПУБЛИКИ БЕЛАРУСЬ УЧРЕЖДЕНИЕ ОБРАЗОВАНИЯ «БЕЛОРУССКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ТРАНСПОРТА» МИНИСТЕРСТВО ОБРАЗОВАНИЯ РЕСПУБЛИКИ БЕЛАРУСЬ УЧРЕЖДЕНИЕ ОБРАЗОВАНИЯ «БЕЛОРУССКИЙ
Подробнее Сверхпрочный титановый сплав ВТ19
ВИАМ/2012-205980 Сверхпрочный титановый сплав ВТ19 А.И. Хорев доктор технических наук Январь 2012 Всероссийский институт авиационных материалов (ФГУП «ВИАМ» ГНЦ) крупнейшее российское государственное материаловедческое
Подробнее Содержание разделов дисциплины
Содержание разделов дисциплины Раздел «Материаловедение» Тема 1. Основы строения и свойства металлов 1.1. Структура металлов Характерные признаки агрегатных состояний вещества. Основные типы кристаллических
Подробнее Контрольные вопросы для самопроверки
Контрольные вопросы для самопроверки 1.1. Строение металлов и сплавов. Кристаллизация металлов 1. В чем сущность металлического типа связи? 2. Что такое полиморфизм? 3. Что такое параметр кристаллической
Подробнее Алюминиевые сплавы для радиаторов
ВИАМ/2006-204647 Алюминиевые сплавы для радиаторов О.Е. Грушко Август 2006 Всероссийский институт авиационных материалов (ФГУП «ВИАМ» ГНЦ РФ) крупнейшее российское государственное материаловедческое предприятие,
Подробнее ПР ОмГТУ
2 Содержание 1 Область применения… 7 2 Нормативные ссылки… 7 3 Цель и задачи… 8 4 Основные нормативные положения… 9 4.1 Общие положения… 9 5 Правила записи материалов в конструкторской документации…
Подробнее docplayer.ru
