65539-16: ТСП и ТСП-К Термопреобразователи сопротивления платиновые

Назначение

Термопреобразователи сопротивления платиновые ТСП и ТСП-К (далее -термопреобразователи) предназначены для измерения температуры жидких, газообразных и сыпучих веществ, температуры и разности температур в трубопроводах систем теплоснабжения в составе теплосчетчиков и измерительных систем учета количества тепла.

Описание

Принцип действия термопреобразователей основан на преобразовании измеряемой температуры платиновым чувствительным элементом в электрический сигнал.

Конструктивно, термопреобразователи состоят из чувствительного элемента (ЧЭ), защитного корпуса и соединительного кабеля. ЧЭ пленочного типа, выполнен на керамической подложке с платиновым напылением.

Термопреобразователи, в зависимости от конструктивного исполнения, длины погружаемой части и диапазона измерения температуры, имеют следующие модификации:

–    ТСП-101 – термопреобразователь сопротивления модификации 101, с длиной погружаемой части длиной 120 мм, с монтажной гайкой М20х1,5; НСХ ЧЭ – Pt100, с диапазоном измерения от минус 50 до плюс 200 °С и от минус 50 до плюс 400 °С;

–    ТСП-102 – термопреобразователь сопротивления модификации 102, номинальная статическая характеристика (НСХ) ЧЭ – Pt1000, длиной погружаемой части длиной 70 мм, с диапазоном измерения температур от минус 50 до плюс 50 °С;

–    ТСП-103 – термопреобразователь сопротивления модификации 103, НСХ ЧЭ – Pt1000, длиной погружаемой части длиной 70 мм, с диапазоном измерения температур от минус 50 до плюс 150 °С;

–    ТСП-К – комплект из двух термопреобразователей, подобранных специальным образом, для измерения разности температур в трубопроводах систем теплоснабжения в составе теплосчетчиков и измерительных систем учета количества тепла.

Независимо от модификации термопреобразователи сопротивления имеют 2-х или

4-х проводные схемы соединения внутренних проводов.

Способы крепления термопреобразователей:

–    штуцер М20х1,5; М10х1; подвижный штуцер М20х1,5; свободная установка в гнездо или гильзу;

–    свободная установка в гнездо, гильзу или монтаж на кронштейне (для модификаций ТСП102 и ТСП-103).

Технические характеристики

Метрологические и технические характеристики, включая показатели точности, приведены в таблицах 1 и 2.

Таблица 1

Условное обозначение НСХ ЧЭ	Диапазон измерений, °С
	Термопреобразователи сопротивления по ГОСТ 6651-2009
	ТСП-101		ТСП-К	ТСП-102	ТСП-103
Pt100 (а=0,00385 °С-1 )	от -50 до +200	от -50 до +400	от 0 до +160	от -50 до +50	от -50 до +150
Pt 500 (а=0,00385 °С-1 )	от -50 до +200	от -50 до +400	от 0 до +160	от -50 до +50	от -50 до +150
Pt1000 (а=0,00385 °С-1 )	от -50 до +200	от -50 до +400	от 0 до +160	от -50 до +50	от -50 до +150

Таблица 2

Технические характеристики	Значение
Тип чувствительного элемента (ЧЭ)	Платиновый (Pt)
Номинальная статическая характеристика (НСХ)	Pt 100, Pt 500, Pt 1000
Температурный коэффициент а, °С-1	0,00385
Класс допуска ГОСТ 6651-2009	А (F 0. 15) или В (F 0.3)
Допуск ТСП (ТСП-К), °С –    для F 0.3 –    для F 0.15	±(0,3 + 0,005 |ф ±(0,15 + 0,002 |ф где |7| – абсолютное значение температуры, °С, без учета знака
Пределы допускаемой относительной погрешности измерения разности температур для комплекта ТСП-К, %	±(0,5 + 3Atmin/AtX где At – разница температур воды в трубопроводах, °С Atmin – минимальное значение разности температур, °С, не более 3 °С
Электрическое сопротивление изоляции при нормальных условиях , МОм, не менее	100
Максимальный измерительный ток, мА, при номинальном сопротивлении чувствительного элемента: 100 Ом 500 Ом 1000 Ом	1,0 0,7 0,3
Время термической реакции в воде, с, не более	60
Минимальная глубина погружения, мм	50
Схема соединения ЧЭ	2-х проводная, 4-х проводная
Степень защиты	IP 65 или IP 54
Рабочее давление, МПа, не более	0,01 или 1,6
Средний срок службы, лет, не менее	10
Длина монтажной части L, мм	40, 60, 70, 80, 100, 120, 160, 250
Диаметр монтажной части D, мм	4, 5, 6, 8
Габаритные размеры коммутационной головки, мм, не более: –    модель ТСП-102, ТСП-103 –    модели ТСП и ТСП-К-101 с монтажной гайкой –    модели ТСП и ТСП-К-101 без монтажной гайки	85х60х36 80х58х125 80х58х64
Масса, кг, не более	0,6

Знак утверждения типа

наносится на на титульный лист паспорта В407. 240.000.000ПС и руководства по эксплуатации В407.240.000.000 РЭ типографским способом.

Комплектность

Комплект поставки должен соответствовать таблице 3.

Таблица 3

Обозначение	Наименование	Кол.
В407.240.100.000 В407.240.200.000	Термопреобразователи сопротивления платиновые ТСП Термопреобразователи сопротивления платиновые ТСП-К	1 шт.
В407.240.000.000 ПС	Паспорт	1 экз.
В407.240.000.000 РЭ	Руководство по эксплуатации	1 экз.

Поверка

осуществляется по документу В407.240.000.000МП «ГСИ. Термопреобразователи сопроотивления платиновые ТСП и ТСП-К. Методика поверки», утвержденному ФБУ «ЦСМ Татарстан» 23.08.2016 г.

Основные средства поверки:

Термостат нулевой ТН-2М, неравномерность температуры в рабочем объеме термостата не более ±0,01 °С;

Калибратор температуры мод. АТС-650 В, диапазон воспроизводимых температур от минус 30 до плюс 150 °С, ПГ ±0,15 °С, регистрационный № 46576-11 ;

Калибратор температуры QUARTZ, диапазон воспроизводимых температур от минус 45 до плюс 650 °С, КТ 3, регистрационный № 51100-12;

Многофункциональный калибратор МС 1200, диапазон измерений от 0 до 4000 Ом, ПГ ±(0,025 % + 0,1 Ом), регистрационный № 32283-08.

Результаты поверки оформляют записью в соответствующем разделе паспорта, заверяют подписью поверителя и знаком поверки.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 6651-2009 Государственная система обеспечения единства измерений. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.

ГОСТ 8.461-2009 Государственная система обеспечения единства измерений. Термопреобразователи сопротивления. Методы и средства поверки.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

Приказ Минстроя России от 17.03.2014 г. № 99/пр «Об утверждении Методики осуществления коммерческого учета тепловой энергии, теплоносителя».

ТУ 4211-033-87875767-2016 «Термопреобразователи сопротивления платиновые ТСП и ТСП-К. Технические условия».

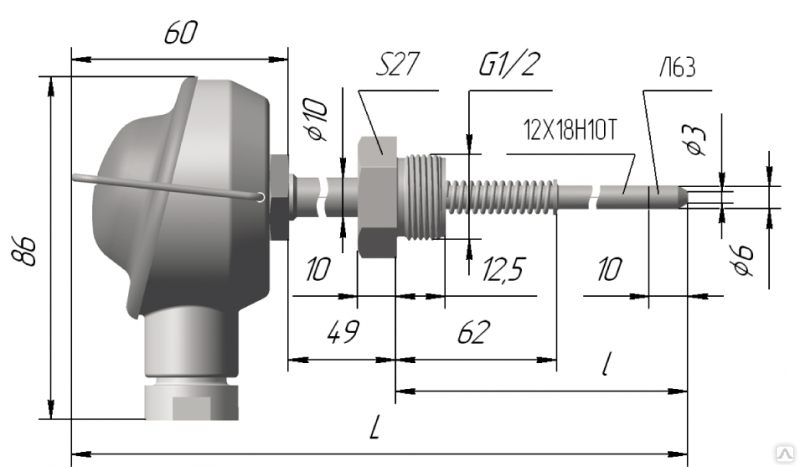

Термопреобразователи сопротивления ДТС-EХ типа ТСМ, ТСП во взрывозащищенном исполнении

Датчики температуры имеют уровень искрозащиты Ex ia (особо взрывобезопасный), что сохраняет условия безопасности даже в случае одновременных и независимых повреждений.

Среда измерения

Взрывоопасные смеси газов, паров, а также легковоспламеняющихся и взрывчатых веществ.

Искробезопасная цепь Ex ia. Датчики с маркировкой 0Ех ia IIC T1…Т6 Ga Х

Искробезопасная электрическая цепь – это цепь, в которой разряды или термические воздействия, возникающие в нормальном или аварийном режиме работы электрооборудования, не вызывают воспламенения взрывоопасной смеси.

Взрывозащищенность датчика обеспечивается следующими средствами:

• выполнение конструкции датчика в соответствии с требованиями ГОСТ Р МЭК 60079-11-2010;
• ограничение максимального тока Ii и максимального напряжения Ui в цепях датчика до искробезопасных значений;
• ограничение емкости Ci конденсаторов, содержащихся в электрических цепях датчика, и суммарной величины индуктивности Li.

Ограничение тока и напряжения в цепях датчика до искробезопасных значений достигается за счет обязательного подключения датчика через барьер искрозащиты (рекомендуется ИСКРА-ТС.02), имеющий вид взрывозащиты выходных цепей «искробезопасная

электрическая цепь» с уровнем «ia» для взрывоопасных смесей подгруппы IIC по ГОСТ Р МЭК 60079-11-2010 (маркировка [Ex ia] IIC).

Стандартный срок производства – от 5 рабочих дней

Расшифровка маркировки взрывозащиты датчиков температуры ОВЕН

0Ех ia IIC T1…Т6 Ga Х

0	Датчики относятся к категории особо взрывобезопасного оборудования
Ех	Знак соответствия стандартам взрывозащиты
ia	Вид взрывозащиты – искробезопасная цепь, уровень «ia» (наивысший)
IIC	Группа позволяет использовать датчик в наиболее взрывоопасных нерудничных средах (например, водород, ацетилен)
Т1…Т6	Датчик может использоваться в температурных классах Т1…Т6, указанных в таблице
Ga	Уровень взрывозащиты датчика – «очень высокий», применены дополнительные средства взрывозащиты
Х	Особые условия эксплуатации датчиков

Температурный класс в маркировке взрывозащиты

Температура окружающей и контролируемой среды, не более	425 °С	275 °С	195 °С	130 °С	95 °С	80 °С

Особые условия эксплуатации датчиков (знак Х в конце маркировки)

• Подключение датчика к внешним цепям должно производиться через сертифицированные барьеры искробезопасности.
• Установка, подключение, эксплуатация, тех. обслуживание и отключение датчика должно производиться в соответствии с технической документацией производителя.
• Температурный класс в маркировке взрывозащиты термопреобразователей выбирается исходя из максимальной температуры окружающей среды и максимальной температуры контролируемой среды в соответствии с таблицей.
