Термопара – устройство и принцип работы простым языком
Практически каждое отопительное оборудование требует применения дополнительных элементов, предостерегающих систему от перегрева. Одним из таких контролеров считается термопара. Принцип ее работы заключается в регулярном измерении температурного режима для поддержания заданного значения.
Общие характеристики
Согласно Номинальных статических характеристик преобразования ГОСТ Р8.585-2001 термопара – устройство, состоящее из 2-х разнородных контактирующих друг с другом проводников, предназначенное для измерения температуры. При изменении температурного режима на одном участке создается напряжение, вследствие чего происходит конвертация температуры в электроток.
Термопары
Конструкция элемента устроена из двух разнотипных проводников, которые соединяются друг с другом в одном узле. Существует три типа соединений:
- спайка;
- ручная скрутка;
- сварка.
Зачастую в виде проводящих электроэнергию элементов применяется металлический проводник, однако встречаются случаи, когда вместо него используют полупроводниковые устройства.
Параметры устройства определяет материал, из которого изготовлены проводники. Понятно, что любой металл образует сопротивление, значит будет производить электроток. Но для корректной работы термопары используются определенные сплавы, которые выдают прогнозируемые вводные и точно с минимальной погрешностью определяют зависимость между температурой и сопротивлением. Для определенного диапазона должен использовать определенный материл.
Говоря простым языком, термопара, в зависимости от материалов, из которых состоят проводники, позволяет определять температурный режим в разнообразных диапазонах значений. В целом, термопара определяет температуру ориентировочно от -250°С до +2 000°С.
ВИДЕО: Измерение температуры с помощью термопары
Принцип действия термопары
Вне зависимости от имени производителя, работа всех термопар основывается на термоэлектрической схеме, разработанной в 1821 году известным физиком Т.И. Зеебеком. Принцип действия термопары заключается в поочередном соединении двух разновидных переходника в одно замкнутое кольцо. Первый узел предназначен для нагрева, в результате чего, по кольцу образовывается электрический движущий заряд, который называется – термо-ЭДС. Под влиянием ЭДС-силы, по цепочке протекает электрически ток.
Схематическая работа устройства
Сама область нагрева называется узлом нагревательного предназначения, второй конец обозначается как холодный спай.
Чтобы измерить значение микро или милливольт электрической движущей силы, следует разъединить кольцо и соединить его при помощи микровольтметра. Количество милливольт полностью зависит от интенсивности нагрева соединений и температурного режима холодного узла. Принцип работы простым языком базируется на разности значений температуры двух соединительных спаев, между холодным и горячим обозначением.
Получается, что если область спая двух разных проводов нагреть, то в зоне несоединенных концов образуется разносторонний потенциал, измеряемый специальным инструментом. Преобразователи, разработанные по инновационным технологиям, возникшую разность электрической силы переводят в цифровые символы, обозначающие температурный режим нагрева соединенных узлами частей.
Конструкция устройства
Устройство производится разных форм и размеров. Подразделяется по конструктивному производству на два основных типа:
- термопары, не имеющие корпуса;
- с кожухом, служащим в качестве защиты.
В первом случае устройство в месте соединения не имеет закрытого корпуса, выполняющего защитную функцию от разнообразных воздействий внешней окружающей среды. Данный вид обеспечивает быстрое определение инертности и температурного режима, не затрачивая на процесс много времени.

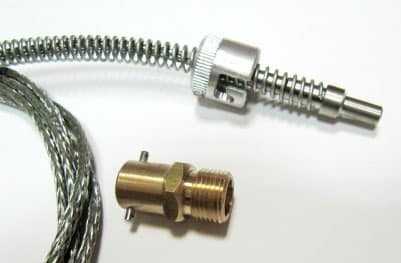

Термопара для котельного оборудования
Второй тип производится подобно зонду, который выполнен из металлической трубы с хорошей внутренней изоляцией, способной противостоять высоким температурным показателям. Изнутри термопар оснащен термоэлектрической системой. Конструкция с защитным корпусом не поддается воздействиям агрессивной среды.
Разновидности термопары
Принцип работы термопара достаточно прост и понятен, однако, прежде чем создать устройство своими руками, следует знать, чем отличаются такие модификации как ТХА,TKX, ТПП, ТСП, ТПР и ТВР, а также, по каким критериям и группам они распределяются.
- Группа Е – состоит из комбинированного материала – хромель-константан. Соединительный спай обладает повышенной производительностью – более 69 мкВ/оС, подходящей для криогенного применения. Помимо всего, система не имеет магнитные свойства, а температурный режим варьируется от – 50°С до + 740°С.
- Группа J – термоэлектроны производятся из положительного железа и отрицательного типа константаны. Разбег функционирования данной серии термопара меньше, чем в прошлой группе -40°С – + 750°С, однако показатель чувствительности более высокий – 50 мкВ/°С.
- Группа К – самый распространенный тип устройств, состоящий из комбинации материалов – алюминий и хромель. Производительность системы равняется 40 мкВ/°С, функционирование происходит в пределах температурных показателей от – 200°С до 1 350°С. Следует помнить, что даже при низком уровне окисления в диапазоне температуры 800-1050°С, элемент из хромеля отсоединяется и приобретает намагниченное состояние, что называется «зеленая гниль». Данный фактор отрицательно сказывается на функционировании регулятора.
- Группа М – применяется в комплектациях печей вакуумного вида. Рабочие силы варьируются от -260 до + 1400°С с максимальной погрешностью в 2 градуса.
Принцип работы термопары
- Группа N – устройство выпускается для использования в устройствах обладающих температурными обозначениями – 270 и 1300°С, что является гарантией хорошей работоспособности и устойчивости перед окислительными процессами. Чувствительность не превышает 40 мкВ/°С.
- Группы В, S, R отличаются стабильной работой с более пониженным ЭДС – 10мкВ/°С. Из-за плохой чувствительности, используется исключительно для определения повышенных температур.
- Группы В, С, S – первый символ обозначает модификацию, подходящую для измерения температуры до 1 800оС, S – 1 600°С, С – до 1 500.
- Рениево-вольфрамовые термопары применяются для измерения высоких температур 25 000°С и менее. Также устройство предназначено для устранения окислительной атмосферы, разрушающей материал.
Термопары хромель-алюмель
Монтаж
Принципиальной разницы между установкой российского или европейского оборудования нет – схема везде одинакова. Мы опишем самый простой способ.
- Откручиваете гайку внутри резьбового соединения к газопроводу.
- На самой термопаре откручиваете компенсационный винт.
- В отверстие монтажного кронштейна вставляете термопару.
- Протрите место соединения ветошью резьбовое соединение и гайку.
- Закрутите соединение до упора, но не затягивайте слишком сильно. Если есть необходимость, можно использовать прокладку.
Контролер газовой плиты должен быть соединен максимально плотно, но чтобы его можно было снять по мере надобности.
Термопара для печи
Обратите внимание на то, чтобы обе трубы были направлены строго вниз.
Теперь разбираемся, как работает. Концевой выключатель всегда расположен на несколько сантиметров ниже пленума под автоматом контроля безопасности плиты. Когда пленум нагревается до предела, выключатель дает сигнал на отключение горелки и сразу же срабатывает вентилятор. В этот момент происходит резкое снижение температуры.
На некоторых устройствах вентилятор не останавливается. Причиной этого может быть выключенный контроль вентилятора (посмотрите на рычаг, он должен быть на отметке «вкл») либо выход из строя термостата. Как вариант, может быть установлен ручной режим вместо автоматического.
После установки устройства необходимо проверить правильность работы. И если настройка происходит в лабораторных условиях, то калибровать термопару можно и собственноручно.
Для этого снимаете крышку блока управления и смотрите на циферблат. Со стороны вентилятора есть 2 датчика, которые изначально настроены на 25°F. Вам нужно выставить верхний на 115°F, нижний – не меньше 90°F.
Если во время градуировки или калибровки отчетливо слышен запах газа, необходимо проверить уплотнители или вызвать службы газа на предмет выявления утечки.
Преимущества и недостатки применения измерителя
Температурный датчик, невзирая на простоту в устройстве, обладает как преимуществами, так и недостатками.
Плюсы:
- Широкий диапазон температурных режимов, делающих устройство самым устойчивым контактным датчиком перед высокими показателями.
- В результате нарушения целостности спая можно полностью заменить узел или создать прямой контакт непосредственно через измеряемые системы.
- Простота устройства, прочность и большой эксплуатационный срок.
Термопара “Арбат”
Минусы:
- При установке температурного датчика необходимо регулярно контролировать изменения напряжения холодных спаев. Для облегчения задачи требуется приобрести дополнительный термистор. Также можно заменить устаревший прибор полупроводниковым сенсором, способным автоматически вносить изменения в ТЭДС.
- Подверженность к поражению коррозией, в результате чего происходит термоэлектрическая недостаточность и нарушение градуировочных характеристик.
- Электроды состоят из материалов, которые не считаются химически инертным, поэтому при нарушении герметичности корпуса система становится подверженной агрессивным процессам окружающей среды.
- Длинные термопарные провода образовывают электромагнитное поле.
- Возникают сложности в процессе создания вторичного преобразователя сигналов из-за несущественного взаимодействия ТЭДС и температурных режимов.
- Для стабильной работы с термической инерцией, обязательным условием термопара считается обеспечение качественной электроизоляцией, заземление функционирующих спаев, предостерегающих от возникновения утечки в землю.
ВИДЕО: Сравнение термосопротивления и термопары. Основы измерения температуры от Emerson
www.portaltepla.ru
Принцип работы термопары, определение, типы и виды термопар, схемы работы термопары, способы подключения
Термопара — термоэлектрический преобразователь — это два разных сплава металла (проводники) которые образуют замкнутую цепь (термоэлемент). Термопара — один из наиболее распространенных в промышленности температурный датчик. Применяется в любых сферах промышленности, автоматики, научных исследованиях, медицине — везде, где нужно измерять температуру. Так же применяется в термоэлектрических генераторах для преобразования тепловой энергии в электрическую.
Действие термопары основано на эффекте, который впервые был открыт и описан Томасам Зеебеком в 1822 г. — термоэлектрический эффект или эффект Зеебека. В замкнутой цепи, состоящей из разнородных проводников, возникает термоэлектрический эффект (термо-ЭДС), если места контактов поддерживают при разных температурах. Цепь, которая состоит только из двух различных проводников, называется термоэлементом или термопарой. В сочетании с электроизмерительным прибором (милливольтметром, потенциометром и т. п.), термопара образует термоэлектрический термометр.
Измерительный прибор подключают либо к концам термоэлектродов, либо в разрыв одного из них. В среду, которую контролируют, помещают рабочий спай, а свободные концы подсоединяются к измерительному прибору. Чем больше различие между свойствами проводников и тепловой перепад на концах, тем выше термо-ЭДС.
По-простому — термопара это две проволоки из разнородных металлов (например, Хромель и Копель), сваренных или скрученных между собой. Место сварки (скрутки) называется рабочий спай Т1, а места соединения с измерительным прибором Т2 называют холодными спаями. То есть рабочий спай помещают в среду, температуру которой необходимо измерить, а холодные спаи подключают к приборам (милливольтметр). Но надо знать прибор — например, ИРТ 7710 не меряет температуру рабочего спая, он меряет разницу температур холодного и рабочего спаев. Это значит простым милливольтметром (тестером) мы можем узнать, поступает ли сигнал с рабочего спая (есть обрыв или нет), узнать где у термопары плюс (+) а где (-), примерно узнать какой тип термопары (но для этого нужен точный милливольтметр).
Типы, виды термопар
Типы российских термопар приведены в ГОСТ 6616-94.
Почему российские термопары? Термопара ТХК, то есть Хромель-Копель была придумана в СССР и сейчас выпускается только у нас и в странах СНГ. Не известно почему, но везде пишут ХК (L) — в скобках подразумевается международный тип, но это не так — на западе тип L это (Fe-CuNi). Может быть, они чем то и похожи по названию металлов входящих в сплав, но самое главное — у них разные таблицы НСХ. Мы с этим столкнулись, заказывая термопару из Италии. Наш совет — когда закупаете термопарный провод или кабель, сравнивайте таблицы НСХ, т.е. номинальные статические характеристики преобразователя ГОСТ Р 8.585-2001.
Таблица соответствия типов отечественных и импортных термопар
|
Тип температурного датчика |
Сплав элемента |
Российская маркировка температурных датчиков |
Температурный диапазон |
|
|
Термопара типа ТХК – хромель, копель (производства СССР или РФ) |
хромель, копель |
-200 … 800 °C |
|
Термопара типа U |
медь-медьникелевые |
|
-200 … 500 °C |
|
Термопара типа L |
хромель, копель |
ТХК |
-200 … 850 °C |
|
Термопара типа B |
платинородий – платинородиевые |
ТПР |
100 … 1800 °C |
|
Термопара типа S |
платинородий – платиновые |
ТПП |
0 … 1700 °C |
|
Термопара типа R |
платинородий – платиновые |
ТПП |
0 … 1700 °C |
|
Термопара типа N |
нихросил нисил |
ТНН |
-200 … 1300 °C |
|
Термопара типа E |
хромель-константановые |
ТХКн |
0 … 600 °C |
|
Термопара типа T |
медь – константановые |
ТМК |
-200 … 400 °C |
|
Термопара типа J |
железо – константановые |
ТЖК |
-100 … 1200 °C |
|
Термопара типа K |
хромель, алюмель |
ТХА |
-200 … 1300 °C |
Таблица ANSI Code (Американский национальный институт стандартов) и IEC Code (Международная электротехническая комиссия — МЭК)
В настоящее время в её состав входят более 76 стран (наша в том числе).
eltermo.ru
 |
Термоэлектрический преобразователь (термопара) с токовым выходом Овен ДТПL-И 015, ДТПК-И 015 | D=8 мм | сталь 12Х18Н10Т (-200…+600°С) | сталь 12Х18Н10Т (-200…+800°С) | 80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 | ||||
| Термоэлектрический преобразователь (термопара) с токовым выходом Овен ДТПL-И 025, ДТПК-И 025 | D=10 мм | сталь 12Х18Н10Т (-200…+800°С) или сталь 08Х20Н14С2 (-200…900°С) | |||||||
 |
Термоэлектрический преобразователь (термопара) с токовым выходом Овен ДТПL-И 035, ДТПК-И 035 | D=8 мм, М=20х1,5 мм**, S=22 мм | сталь 12Х18Н10Т (-200…+800°С) | ||||||
| Термоэлектрический преобразователь (термопара) с токовым выходом Овен ДТПL-И 045, ДТПК-И 045 | D=10 мм, М=20х1,5 мм**, S=22 мм | сталь 12Х18Н10Т (-200…+800°С) или сталь 08Х20Н14С2 (-200…900°С) | |||||||
| Термоэлектрический преобразователь (термопара) с токовым выходом Овен ДТПL-И 055, ДТПК-И 055 | D=10 мм, М=20х1,5 мм**, S=22 мм | сталь 12Х18Н10Т (-200…+800°С) | |||||||
 |
Термоэлектрический преобразователь (термопара) с токовым выходом Овен ДТПL-И 065, ДТПК-И 065 | D=8 мм, М=20х1,5 мм**, S=27 мм | |||||||
| Термоэлектрический преобразователь (термопара) с токовым выходом Овен ДТПL-И 075, ДТПК 075 | D=10 мм, М=20х1,5 мм**, S=27 мм | сталь 12Х18Н10Т (-200…+800°С) или сталь 08Х20Н14С2 (-200…900°С) | |||||||
| Термоэлектрический преобразователь (термопара) с токовым выходом Овен ДТПL-И 085, ДТПК-И 085 | D=10 мм, М=27х2 мм**, S=32 мм | ||||||||
 |
Термоэлектрический преобразователь (термопара) с токовым выходом Овен ДТПL-И 095, ДТПК-И 095 | D=10 мм, М=20х1,5 мм**, S=22 мм | сталь 12Х18Н10Т (-200…+800°С) | ||||||
 |
Термоэлектрический преобразователь (термопара) с токовым выходом Овен ДТПL-И 105, ДТПК-И 105 | D=8 мм, М=20х1,5 мм**, S=27 мм | |||||||
 |
Термоэлектрический преобразователь (термопара) с токовым выходом Овен ДТПL-И 185, ДТПК-И 185 | D=10 мм, М=22х1,5 мм**, S=27 мм | сталь 12Х18Н10Т (-200…+800°С) | 80, 100, 120, 160, 200, 250, 320, 400 | |||||
| Термоэлектрический преобразователь (термопара) с токовым выходом Овен ДТПL-И 195, ДТПК-И 195 | D=10 мм, М=27х2 мм**, S=27 мм | ||||||||
 |
Термоэлектрический преобразователь (термопара) с токовым выходом Овен ДТПL-И 205, ДТПК-И 205 | D=10 мм, М=22х1,5 мм**, S=27 мм, R=9,5 мм | |||||||
| Термоэлектрический преобразователь (термопара) с токовым выходом Овен ДТПL-И 215, ДТПК-И 215 | D=10 мм, М=27х2 мм**, S=32 мм, R=12 мм | ||||||||
 |
Термоэлектрический преобразователь (термопара) с токовым выходом Овен ДТПL-И 265, ДТПК-И 265 | D=6 мм, М=22х1,5 мм**, S=27 мм | 80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000 | ||||||
owen-pribor.ru
Термопары (преобразователи термоэлектические) ТХК(L),ТХА(K),ТЖК(J), ТНН(N),ТПП(S),ТПР(R),ТВР(A)По требованию заказчиков исполнения могут отличаться от ниже перечисленных | |||
| Преобразователь термоэлектрический (термопара) ДТПL 014 , ДТПK 014 | с кабельным выводом, градуировки ТХК(L),ТХА(K) | ||
| Преобразователь термоэлектрический (термопара) ДТПL 024 , ДТПK 024 | с кабельным выводом, градуировки ТХК(L),ТХА(K) | ||
| Преобразователь термоэлектрический (термопара) ДТПL 034 , ДТПK 034 | с кабельным выводом и накидным штуцером, градуировки ТХК(L),ТХА(K) | ||
| Преобразователь термоэлектрический (термопара) ДТПL 044 , ДТПK 044 | с кабельным выводом и накидным штуцером, градуировки ТХК(L),ТХА(K) | ||
| Преобразователь термоэлектрический (термопара) ДТПL 054 , ДТПK 054 | с кабельным выводомс и штуцером, градуировки ТХК(L),ТХА(K) | ||
| Преобразователь термоэлектрический (термопара) ДТПL 064 , ДТПK 064 | с кабельным выводом и штуцером, градуировки ТХК(L),ТХА(K) | ||
| Преобразователь термоэлектрический (термопара) ДТПL 074 , ДТПK 074 | с кабельным выводом и штуцером, градуировки ТХК(L),ТХА(K) | ||
| Преобразователь термоэлектрический (термопара) ДТПL 084 , ДТПK 084 | с кабельным выводом и штуцером, градуировки ТХК(L),ТХА(K) | ||
| Преобразователь термоэлектрический (термопара) ДТПL 094 , ДТПK 094 | с кабельным выводом, без штуцера, градуировки ТХК(L),ТХА(K) | ||
| Преобразователь термоэлектрический (термопара) ДТПL 104 , ДТПK 104 | с кабельным выводом, без штуцера, градуировки ТХК(L),ТХА(K) | ||
| Преобразователь термоэлектрический (термопара) ДТПL 114 , ДТПK 114 | с кабельным выводом, без штуцера, градуировки ТХК(L),ТХА(K) | ||
Аналоги: ТХК-2488, ТХК-0379-01, ТХК-0193-04, ТХК9311 | Преобразователь термоэлектрический (термопара) ДТПL 124 , ДТПK 124 | с кабельным выводом, со штуцером и пружиной, градуировки ТХК(L),ТХА(K) | |
| Преобразователь термоэлектрический (термопара) ДТПL 134 , ДТПK 134 | с кабельным выводом, со штуцером и пружиной, градуировки ТХК(L),ТХА(K) | ||
| Преобразователь термоэлектрический (термопара) ДТПL 144 , ДТПK 144 | с кабельным выводом, со штуцером и пружиной, градуировки ТХК(L),ТХА(K) | ||
| Преобразователь термоэлектрический (термопара) ТЖК-2488-1 | с кабельным выводом, байонет + штуцер, градуировка ТЖК(J) | ||
| Преобразователь термоэлектрический (термопара) ТЖК-2488-2 | с кабельным выводом, байонет + штуцер, градуировка ТЖК(J) | ||
| Преобразователь термоэлектрический (термопара) ТХА-2488-1 | с кабельным выводом, байонет + штуцер, градуировка ТХА(K) | ||
| Преобразователь термоэлектрический (термопара) ТХА-2488-2 | с кабельным выводом, со штуцером, градуировка ТХА(K) | ||
| Преобразователь термоэлектрический (термопара) ДТПL 154 , ДТПK 154 | с кабельным выводом, со штуцером и пружиной, градуировки ТХК(L),ТХА(K) | ||
| Преобразователь термоэлектрический (термопара) ДТПL 174 , ДТПK 174 | с кабельным выводом , иглообразный кончик, градуировки ТХК(L),ТХА(K) | ||
| Преобразователь термоэлектрический (термопара) ДТПL 184 , ДТПK 184 | с кабельным выводом , иглообразный кончик, градуировки ТХК(L),ТХА(K) | ||
| Преобразователь термоэлектрический (термопара) ДТПL 194 , ДТПK 194 | с кабельным выводом , иглообразный кончик, градуировки ТХК(L),ТХА(K) | ||
| Преобразователь термоэлектрический (термопара) ДТПL 204 , ДТПK 204 | с кабельным выводом, погружная часть конусная, градуировки ТХК(L),ТХА(K) | ||
Аналоги: ТХА-2088, ТХК-2088, ТХА-2188, ТХА-0179, ТХК-0179, ТХА-9312, ТХК-9312, ТХА-0193, ТХК-0193 | Преобразователь термоэлектрический (термопара) ДТПL 015 , ДТПK 015 | с клеммной головкой, без штуцера, градуировки ТХК(L),ТХА(K) | |
| Преобразователь термоэлектрический (термопара) ДТПL 025 , ДТПK 025 | с клеммной головкой, без штуцера, градуировки ТХК(L),ТХА(K) | ||
Аналоги: ТХА-2088, ТХК-2088, ТХА-2188, ТХА-0179, ТХК-0179, ТХА-9312, ТХК-9312, ТХА-0193, ТХК-0193 | Преобразователь термоэлектрический (термопара) ДТПL 035 , ДТПK 035 | с клеммной головкой, штуцер подвижный, градуировки ТХК(L),ТХА(K) | |
| Преобразователь термоэлектрический (термопара) ДТПL 045 , ДТПK 045 | с клеммной головкой, штуцер подвижный, градуировки ТХК(L),ТХА(K) | ||
Аналоги: ТХА-2088, ТХК-2088, ТХА-2188, ТХА-0179, ТХК-0179, ТХА-9312, ТХК-9312, ТХА-0193, ТХК-0193 | Преобразователь термоэлектрический (термопара) ДТПL 055 , ДТПK 055 | с клеммной головкой, штуцер подвижный, градуировки ТХК(L),ТХА(K) | |
Аналоги: ТХА-2088, ТХК-2088, ТХА-2188, ТХА-0179, ТХК-0179, ТХА-9312, ТХК-9312, ТХА-0193, ТХК-0193 | Преобразователь термоэлектрический (термопара) ДТПL 065 , ДТПK 065 | с клеммной головкой, штуцер неподвижный, градуировки ТХК(L),ТХА(K) | |
| Преобразователь термоэлектрический (термопара) ДТПL 075 , ДТПK 075 | с клеммной головкой, штуцер неподвижный, градуировки ТХК(L),ТХА(K) | ||
| Преобразователь термоэлектрический (термопара) ДТПL 085 , ДТПK 085 | с клеммной головкой, штуцер неподвижный, градуировки ТХК(L),ТХА(K) | ||
Аналоги: ТХА-2088, ТХК-2088, ТХА-2188, ТХА-0179, ТХК-0179, ТХА-9312, ТХК-9312, ТХА-0193, ТХК-0193 | Преобразователь термоэлектрический (термопара) ДТПL 095 , ДТПK 095 | с клеммной головкой, штуцер подвижный, с пружиной, градуировки ТХК(L),ТХА(K) | |
| Преобразователь термоэлектрический (термопара) ДТПL 105 , ДТПK 105 | с клеммной головкой, штуцер неподвижный, градуировки ТХК(L),ТХА(K) | ||
Аналоги: ТХА-2388, ТХК-2388, ТХА-0806, ТХК-0806, ТХА-9310, ТХК-9310, ТХА-0192, ТХК-0192, ТХА-0279 | Преобразователь термоэлектрический (термопара) ДТПL 115 , ДТПK 115 | с клеммной головкой, без штуцера, защитный чехол из высокотемпературной стали, с загибом, градуировки ТХК(L),ТХА(K) | |
Аналоги: ТХА-2388, ТХК-2388, ТХА-0806, ТХК-0806, ТХА-9310, ТХК-9310, ТХА-0192, ТХК-0192, ТХА-0279 | Преобразователь термоэлектрический (термопара) ДТПL 125 , ДТПK 125 | с клеммной головкой, без штуцера, защитный чехол из высокотемпературной стали, градуировки ТХК(L),ТХА(K) | |
Аналоги: ТХА-2388, ТХК-2388, ТХА-0806, ТХК-0806, ТХА-9310, ТХК-9310, ТХА-0192, ТХК-0192, ТХА-0279 | Преобразователь термоэлектрический (термопара) ДТПL 135 , ДТПK 135 | с клеммной головкой, со штуцером, защитный чехол из высокотемпературной стали, градуировки ТХК(L),ТХА(K) | |
| Преобразователь термоэлектрический (термопара) ДТПK 145 | с клеммной головкой, без штуцера, защитный чехол из керамики, градуировка ТХА(K) | ||
| Преобразователь термоэлектрический (термопара) ДТПK 155 | с клеммной головкой, без штуцера, защитный чехол из керамики, градуировка ТХА(K) | ||
| Преобразователь термоэлектрический (термопара) ДТПK 165 | с клеммной головкой, со штуцером, защитный чехол из керамики, градуировка ТХА(K) | ||
Аналоги: ТХА-1172, ТХК-1172 | Преобразователь термоэлектрический (термопара) ДТПL 185 , ДТПK 185 | с клеммной головкой, штуцер подвижный, градуировки ТХК(L),ТХА(K) | |
| Преобразователь термоэлектрический (термопара) ДТПL 195 , ДТПK 195 | с клеммной головкой, штуцер подвижный, градуировки ТХК(L),ТХА(K) | ||
Аналоги: ТХА-1172, ТХК-1172 | Преобразователь термоэлектрический (термопара) ДТПL 205 , ДТПK 205 | с клеммной головкой, штуцер подвижный, градуировки ТХК(L),ТХА(K) | |
| Преобразователь термоэлектрический (термопара) ДТПL 215 , ДТПK 215 | с клеммной головкой, штуцер подвижный, градуировки ТХК(L),ТХА(K) | ||
| Преобразователь термоэлектрический (термопара) ДТПL 265 , ДТПK 265 | с клеммной головкой, штуцер подвижный, градуировки ТХК(L),ТХА(K) | ||
| Преобразователь термоэлектрический (термопара) ДТПL 011 , ДТПK 011 | без корпуса, изоляция: кремнеземная нить, градуировки ТХК(L),ТХА(K) | ||
Аналоги: ТХА-0188, ТХК-0188, ТХА-0292, ТХК-0292, ТХА-9419, ТХК-9419 | Преобразователь термоэлектрический (термопара) ДТПL 021 , ДТПK 021 | без корпуса, изоляция: керамические бусы (трубка), градуировки ТХК(L),ТХА(K) | |
| Преобразователь термоэлектрический (термопара) ДТПS 021 | без корпуса, изоляция: керамические бусы (трубка), высокотемпературные, платиновые, градуировки S(ТПП) | ||
| Преобразователь термоэлектрический (термопара) ДТПL 031 , ДТПK 031 | без корпуса, изоляция: керамические трубка и кабельный вывод, градуировки ТХК(L),ТХА(K) | ||
| Беспроводной датчик температуры ST–1.1200.Kl | без корпуса, изоляция: керамические трубка | ||
termonika.ru
Термоэлектрический преобразователь ТХА-2088, ТХК-2088 – РусьКранСнаб
Термоэлектрические преобразователи (термопары) ТХК-2088 и ТХА-2088 разработаны для измерения температуры жидких и газообразных сред. Подконтрольная среда может быть неагрессивной и агрессивной. Но в случае измерения температуры в агрессивной среде, необходимо удостовериться, что она не опасна для материала защитной арматуры.

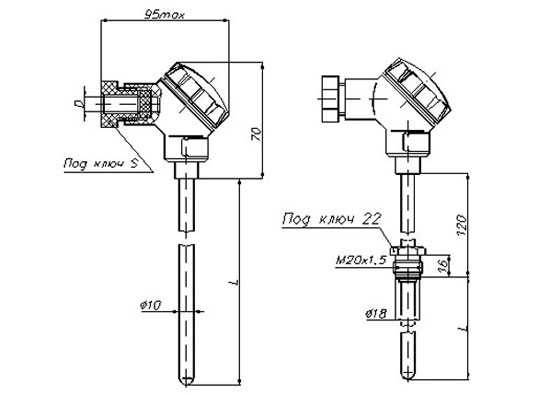

Рис. 1. Общий вид термопары ТХК-2088

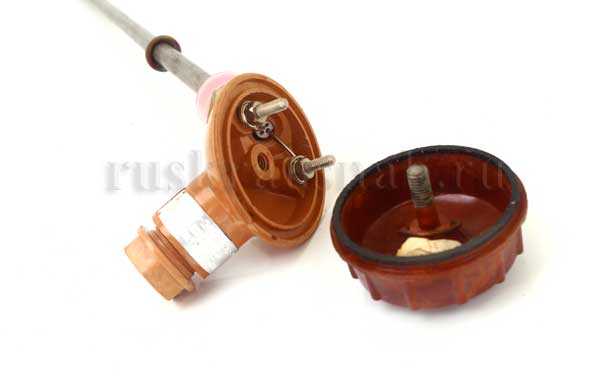

Рис. 2. Внешний вид
Изготавливаются данный термопары согласно ТУ 25-7363.041-89
Технические характеристики
Наименование параметра | Значение |
Обозначение литерное НСХ преобразования согласно ГОСТ 3044-94 |
|
ТХК-2088 | L |
ТХА-2088 | K |
Число рабочих спаев | 1-2 |
Класс согласно ГОСТ 6616 | 1-2 |
Максимальный показатель инерции тепловой, с |
|
Модель №1 | 50 |
№ 2 | 50 |
№ 4 | 50 |
№ 3 |
|
Изолированный рабочий спай | 20 |
Неизолированный рабочий спай | 8 |
Степень защиты | IP55 |
Условное давление подконтрольной среды, Мпа |
|
Модель № 1 | 0,4 |
№ 2 | 6,3 |
№ 3 | 6,3 |
Материал головки | АГ-4В (прессматериал) |
Исполнение головки термопреобразоваетля | водозащищенное |
Виды термопар
Вид термоэлектрического преобразователя | Материал защитной арматуры | Диапазон измеряемых температур |
ТХА-2088 рисунок 1 | Сталь 10Х17Н13М2Т | -40…+400°С |
ТХА-2088, ТХК-2088 Рисунок 4, L˂40мм | Сталь 12Х18Н10Т (08Х18Н10Т), 08Х13 | -40…+400°С |
ТХА-2088, ТХК-2088 Рисунок 1, 2, 3, 4 L˃40мм | Сталь 12Х18Н10Т (08Х18Н10Т), 08Х13 | -40…+600°С |
ТХА-2088 рисунок 1, 2, 3 | Сталь 08Х20Н14С2 | -40…+900°С |

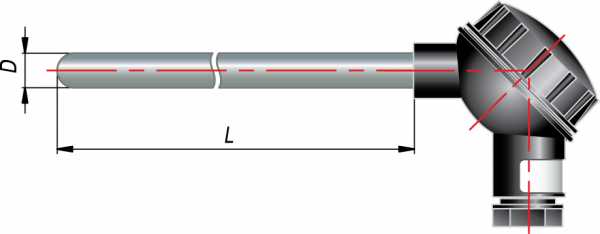

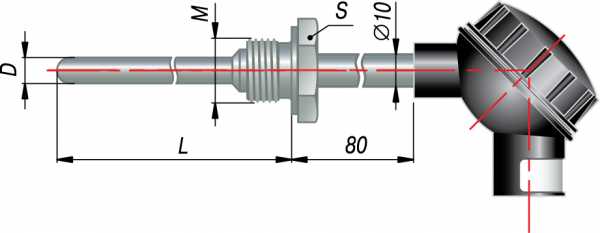

Рис. 3. Габаритные размеры термопар

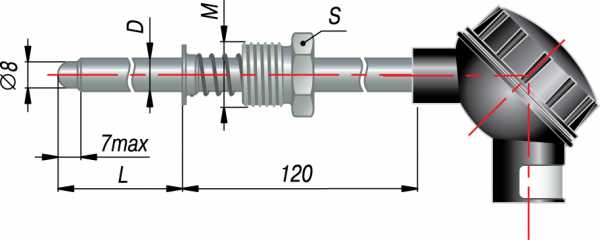

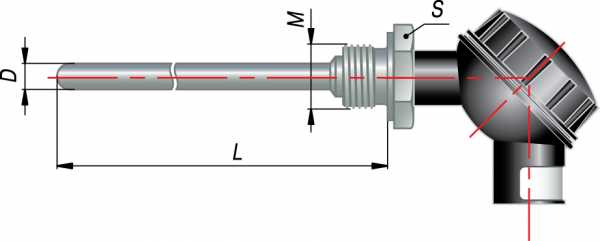

Рис. 4. Габариты ТХК-2088 и ТХА-2088
ruskransnab.ru
