Термореле ТР-М02 с ЖК дисплеем и индикацией температуры



  • Отображение текущей температуры на цифровом трёхразрядном индикаторе

  • Широкий диапазон контролируемых температур –55 ...+1250С

  • Работа в режиме "нагрев" или "охлаждение"

  • Выходной контакт - 1 переключающая группа 16А/250В

  • Контроль исправности датчика

  • Работает с цифровыми датчиками температуры DS18B20 Dallas Semiconductor (Maxim)





НАЗНАЧЕНИЕ РЕЛЕ

 Температурное реле ТР-М02 предназначено для контроля и поддержания заданного температурного режима по сигналам  датчика температуры, созданного на базе микросхемы DS18B20 Dallas Semiconductor (Maxim)  в помещениях, овощехранилищах, системах водяного отопления, охлаждающих систем, жидкостей, предметов  и т.п., а также для использования в качестве комплектующего изделия в устройствах автоматики. Температурное реле поставляется в комплекте с датчиками ТД-2, возможна поставка с датчиком ТД-3 (указать при заказе).



КОНСТРУКЦИЯ РЕЛЕ

 Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную шину DIN шириной 35мм или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков  необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели расположены: трёхразрядный индикатор, кнопки "+" и "-" для установки параметров работы, желтый индикатор «» срабатывания встроенного исполнительного реле.



 ВНИМАНИЕ: Момент затяжки винтового соединения должен составлять 0,4 Нм. Следует использовать отвертку 0,6*3,5мм



РАБОТА ТЕРМОРЕЛЕ

 Реле может работать в двух режимах: «нагрев» или «охлаждение» и имеет две диаграммы работы.

 «Нагрев» - режим при котором исполнительное реле включено, если контролируемая температура  ниже установленной (нагреватель).

 «Охлаждение» - режим при котором  встроенное реле включено, если контролируемая температура  выше установленной (холодильник).

 На индикаторе постоянно отображается значение текущей измеряемой температуры. Если нарушена полярность подключенного датчика или датчик не исправен, на индикаторе отображается ошибка

«Err».

 При нажатии кнопки "+" на индикаторе отображается значение температуры порога ON. При нажатии кнопки "-" на индикаторе отображается значение установленного порога OFF. Срабатывание встроенного реле индицируется желтым индикатором«». Если реле сработало, горит желтый индикатор и замкнуты контакты 11-14.



* В стандартный комплект поставки входит датчик ТД-2, возможна поставка с датчиком ТД-3. Стандартная длина провода температурного датчика ТД-2 (-55…+1250С) 2 метра.



Тип датчика ТД-2 (накладной)

-55…+1250С

Диэлектрическая прочность между корпусом датчика и выводами

АС1000В (1мин)

Сопротивление изоляции, не менее

100Ом (на АС500В)

ВНИМАНИЕ: Клеммы T1 и Т2 не имеют гальванической развязки с сетью. Во избежание появления опасного потенциала необходимо соблюдать полярность подключения.

meandr.ru

ТР-М01 терморегулятор, регулятор температуры, температурное реле, назначение, применение, схема включения.

ТР-М01-1-15 терморегулятор, регулятор температуры, температурное реле

Терморегулятор ТР-М01-1-15 предназначен для контроля и регулировки контролируемой температуры в диапазоне -55 ... +125 °C. Температурное реле имеет широкое применение для контроля температуры, к примеру, в электрораспределительном щите, в отопительных и охлаждающих системах, а также жидкостей, оборудования, открытых помещений...

  • - диапазон контролируемых температур -55 °C ... +125 °C
  • - имеет два режима работы: "НАГРЕВ" , "ОХЛАЖДЕНИЕ" ;
  • - датчик исполнен на основе цифровой микросхемы 18b20, длина провода датика 2 m, возможно удлинение до 25 метров с применением провода с двойной изоляции и соблюдением полярности подключения;
  • - датчик помещен в металлический луженый наконечник и залит эпоксидной смолой, снаружи на датчик надета термоусадочная трубка;

Напряжение питания AC /DC 24, AC220 V
Выход 1 переключающий контакт 16A /250 V AC1
Индикация: состояние выхода указывает желтый LED
Корпус шириной 1-модуль, крепление на DIN рейку
Нет гальванической развязки между датчиком и питанием, соблюдать подключение N к клемме А2, в случае подключения терморегулятора к сети.



Подготовка и работа терморегулятора ТР-М01-1-15

 Термореле может работать в двух режимах: «нагрев» или «охлаждение».
«НАГРЕВ» - режим при котором исполнительного реле включено, если контролируемая температура ниже установленной (нагреватель).
«ОХЛАЖДЕНИЕ» - режим при котором исполнительное реле включено, если контролируемая температура выше установленной (холодильник).
 Режим работы выбирается с помощью переключателя «ОХЛ/НАГР». Правое положение переключателя соответствует режиму «нагрев», левое - режиму «охлаждение». Диаграммы работы реле в режимах «охлаждение» и «нагрев» представлены на рисунках, где t°С уст - значение температуры срабатывания реле установленное на переключателе, t°С - текущее значение температуры, ∆ - температурный гистерезис (выбирается с помощью переключателя «∆0,5/∆2»). Включение исполнительного реле контролируется желтым индикатором « ». Когда реле включено, включен желтый индикатор и замкнуты контакты 11 - 14.

  В режиме «нагрев» при включении питания , если температура в контролируемой точке будет ниже установленной, реле включится. По достижении установленной температуры (t°С уст) - реле выключится. При остывании, повторное включение реле произойдет при температуре t°Суст - ∆ (с учетом гистерезиса).
 В режиме «охлаждение» при включении питания, если температура в контролируемой точке будет выше установленной, реле включится. По достижении установленной температуры реле выключится. При последующем повышении температуры, реле включится при температуре t°С уст + ∆ (с учетом гистерезиса).
 С помощью переключателя «∆0,5/∆2» устанавливается значение температурного гистерезиса.
 Для более точного поддержания температуры следует устанавливать гистерезис 0.5°С, для уменьшения частоты включений/выключений нагрузки - 2°С. Правое положение переключателя соответствует 2°С, левое - 0,5°С.
Задание температуры срабатывания (tоС уст)
Задание температуры в диапазоне от 0 до99°С:
Переключатель «0оС / +100» установить на «0°С» (влево)
Переключатель «+tоС / -t°С» установить на «+t°С» (влево), при этом включен красный индикатор
Декадными переключателями установить нужную температуру 0...99°С.
Задание температуры в диапазоне 100 до 125°С:
Переключатель «+t°С / -t°С» установить на «+t°С»
Переключатель «0°С / +100» установить на «+100» (вправо), при этом мерцает красный индикатор
Декадными переключателями установить нужную температуру 0...25°С которая автоматически будет увеличена на 100°С.
Пример: температуре +100°С будет соответствовать число на переключателе «00», температуре 125°С - число «25».
Задание температуры в диапазоне от -55 до -1°С:
Переключатель «0°С / +100» в любом положении
Переключатель «+t°С / -t°С» установить на «-t°С» (вправо), при этом включен синий индикатор
Декадными переключателями установить нужную температуру -55…-1°С
Пример: температуре -10°С будет соответствовать число на переключателе - «10», температуре -55°С - число «55».
Индикация температурных режимов и работы реле представлена в таблице, пример схемы подключения рисунке.

Технические характеристики температурного реле ТР-М01-1-15

ПараметрыЗначения
Напряжение питанияАC220В ± 20%, 50 Гц;
АСDC24В ± 10%
Мощность потребления2,0 VA
Диапазон контролируемых температур-55 ... +125 °C
Погрешность измерения температур в диапазоне –10…+85°С
- в остальном рабочем диапазоне
± 0,5 °С
± 2 °С
Температурный гистерезис0,5 или 2 °С
Индикация неисправности сенсора (обрыв, неисправность)одновременное мигание красного и синего LED
Комплектность поставкиТерморегулятор
Датчик (длина кабеля 2м)
Тип датчика ТД-1-1*/ (провод 2х0,25) Диапазон рабочих температур-40…+85°С
Максимальное ток коммутации16 А, 1 пк
Диапазон рабочих температурот - 15 до + 50°C
Габаритные размеры17,5 x 90 x 63 мм
Масса100 г
Состояние индикации в различных режимах
Состояние индикаторовФункциональное назначение
Синий включенt°С уст равна -55…-1°С ( перекл. «+t°С/-t°С» на «-t°С»)
Красный включенt°С уст равна 0…+99°С (перекл. «+t°С/-t°С» на «+t°С», «0°С / +100» на «0°С »)
Красный мерцающийt°С уст равна +100…+125 °С ( перекл. «0°С / +100» на «+100» )
Поочередное включение синего и красногоНе правильное задание температуры t°С уст (выше +125 °С или ниже -55 °С )
Одновременное мигание синего и красногоОбрыв датчика или его неисправность
Желтый включенИсполнительное реле включено
*По заказу поставляется с датчиком ТД-1-2, контроль температуры в диапазоне -55…+125°С
Подключение к терморегулятору напряжения питанияСхема подключения терморегулятора ТР-М01-1-15Диаграмма работы регулятора ТР-М01-1-15
Напряжение питания АСDC24B подается на клеммы «+А3», «А2».
Напряжение питания АС220В подается на клеммы «А1»(L), «А2»(N).
Температурный датчик подключается к клеммам «+Т1», «Т2» с соблюдением полярности.

www.110volt.ru

Схема подключения и настройка температурного реле ТР-100

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

В сегодняшней статье я расскажу Вам про подключение и настройку цифрового температурного реле ТР-100 от Новатек Электро.

Реле ТР-100 предназначено для измерения температуры и выдачи сигналов при выходе ее за установленные значения.

Область применения реле может быть самой широкой и разнообразной. Вот например, в моем случае реле ТР-100 применяется для измерения и контроля температуры трехфазного сухого трансформатора ТСЛ 10/0,4 (кВ) мощностью 1000 (кВА).

Напомню, что трансформатор ТСЛ имеет обмотки с литой изоляцией с естественным воздушным охлаждением и его максимальная температура не должна превышать значения, указанные в руководстве по эксплуатации на трансформатор, в зависимости от класса нагревостойкости его изоляции. В данном случае трансформатор имеет класс нагревостойкости F, а температура его нагрева не должна превышать 145°С.

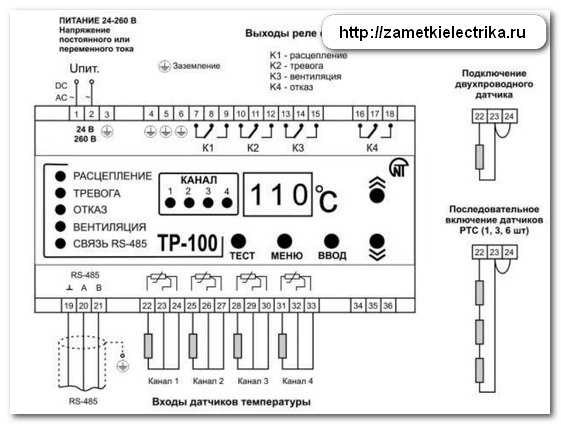

Вот внешний вид реле ТР-100 и его габаритные размеры (90х139х63 мм).

Реле ТР-100 устанавливается на стандартной DIN-рейке, причем в любом пространственном положении, и имеет универсальное питание, находящееся в пределах от 24 (В) до 260 (В), причем как переменного, так и постоянного напряжения.

Основные технические характеристики реле ТР-100:

Характеристики контактов выходных реле:

  • 10 (А) при переменном напряжении 250 (В) и cosφ=1
  • 3 (А) при постоянном напряжении 30 (В) и cosφ=1

В моем примере реле подключено к дифференциальному автомату АД12 (SF6) с номинальным током 16 (А) и током утечки 30 (мА), к которому помимо реле подключена еще и розетка (XS1). А вообще, для индивидуального питания реле ТР-100 необходим автомат с номинальным током 1 (А) или 2 (А).

К данному реле можно подключить до 4 датчиков температуры. В качестве датчиков температуры в моем примере используются резистивные платиновые датчики РТ100 с номинальным сопротивлением 100 (Ом) при 0°С.

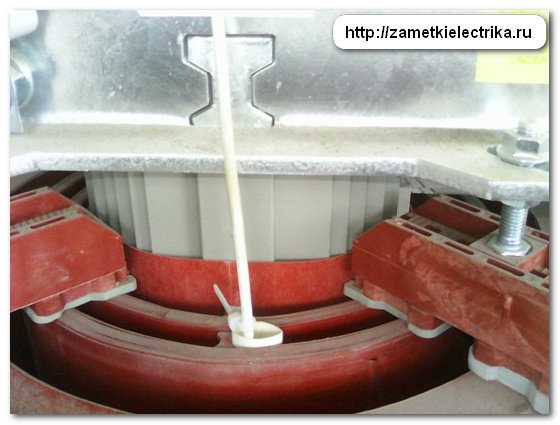

Датчики устанавливаются в верхней части обмоток НН каждой фазы трансформатора, т.е. всего на трансформаторе установлено 3 температурных датчика РТ100, кабели от которых выведены к реле ТР-100.

Кабели от датчиков должны быть изготовлены из экранированного кабеля типа витая пара (или тройка) и иметь одинаковую длину, а экраны кабелей должны быть обязательно заземлены.

В данном примере применены трехжильные кабели, правда вот заземление экранов монтажники почему-то не выполнили. В общем как всегда, придется самому за ними все доделывать, т.е. разделать кабели и заземлить их экраны. Кстати, это не единственная не доработка поставщика данной КТПН. Помимо этого, есть еще ряд замечаний, о которых я расскажу в самое ближайшее время.

Датчики к реле можно подключить, как по двухпроводной схеме, так и по трехпроводной. В моем случае используется трехпроводная схема подключения датчиков температуры, т.к. при двухпроводной схеме длина кабелей ограничена 5 метрами. При трехпроводной схеме расстояние кабелей может достигать вплоть до 100 метров.

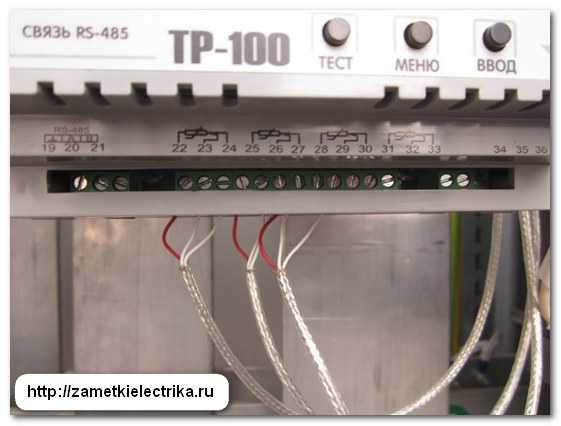

На каждый канал подключается кабель от температурных датчиков. По возможности, определите для себя откуда проложен тот или иной кабель, чтобы ориентироваться на случай перегрева обмоток трансформатора.

Например, кабель от датчика обмотки фазы А подключен к первому каналу следующим образом:

  • красная жила — на клемму (22)
  • две белых жилы — в любом порядке, соответственно, на клеммы (23) и (24)

Остальные кабели подключаются аналогично, только на второй и третий каналы.

При повышении температуры обмоток трансформатора сопротивление датчиков увеличивается. Сигнал от датчиков температуры преобразуется в электрический сигнал и передается на наше цифровое температурное реле ТР-100.

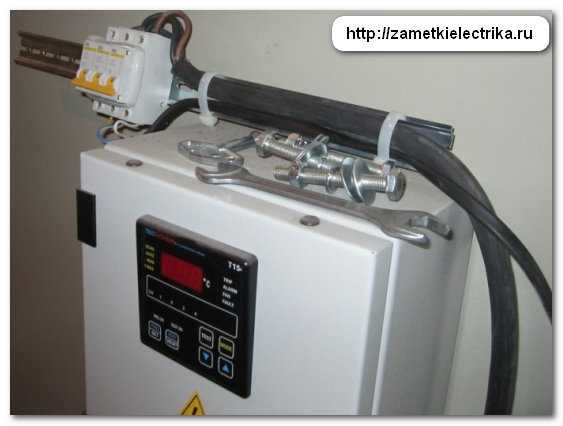

Кстати, нередко для подобных целей применяется реле Т154 от TecSystem, но не в этот раз.

Для правильной защиты нашего сухого трансформатора от перегрева и исключения выхода его из строя, рекомендуется использовать 3 пары выходных контактов:

  • включение вентиляторов охлаждения (уставка срабатывания реле 100°С, возврат 90°С)
  • сигнализация перегрева обмоток (уставка 135°С)
  • отключение нагрузки трансформатора (145°С)

Температурное реле ТР-100 как раз таки имеет 4 выходных реле, что удовлетворяет вышеприведенным рекомендациям.

Но в моем случае контакты выходных реле никуда использоваться не будут. Согласно проекта, в КТПН не предусмотрена система вентиляции, а также не проложены контрольные кабели для выдачи сигналов при перегреве трансформатора. В таком случае оперативный персонал будет производить ежедневные осмотры данного трансформатора и контролировать температуру его нагрева по дисплею реле ТР-100.

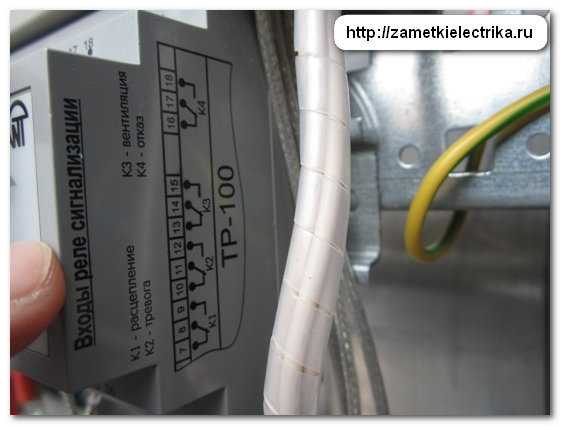

Тем не менее я расскажу вкратце про выходные реле. Как я уже говорил, ТР-100 имеет 4 выходных реле:

  • К1 — расцепление
  • К2 — тревога
  • К3 — вентиляция
  • К4 — отказ

Реле К1 (расцепление), К2 (тревога) и К3 (вентиляция) включаются только при достижении заданной уставки. Уставки каждого реле (Alr, trP и FAn) настраиваются индивидуально.

Реле К4 (отказ) находится всегда во включенном положении и отключается при снятии напряжения питания с ТР-100 или при неисправности температурных датчиков. Во втором случае, индикаторы «расцепление», «тревога» и «отказ» будут мигать, а ошибка на дисплее будет символизировать характер неисправности датчиков (Fcc — замыкание датчика, Foc — обрыв датчика).

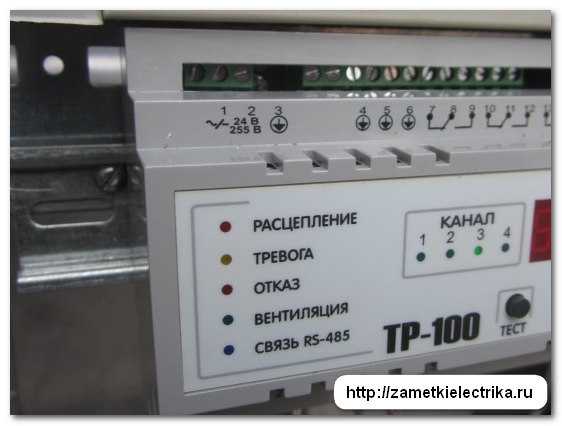

На лицевой панели реле ТР-100 расположены индикаторы включения всех выходных реле, а также индикаторы подключения к ПК и номера каналов отображения температуры. Помимо индикаторов, на лицевой панели расположены кнопки управления, с помощью которых происходит управление и задание параметров реле.

У реле ТР-100 имеется два режима управления параметрами:

  • режим просмотра
  • режим изменения (программирования)

Надеюсь, что по кнопкам управления Вам все понятно из выше прикрепленного изображения, единственное добавлю, что для входа в режим настройки параметров необходимо нажать и удержать кнопку «Меню» около 7 секунд. Кстати, для доступа к настройке можно установить пароль, изменив параметр PAS (см. таблицу ниже). Тогда каждый раз при входе в режим настройки, нужно будет вводить заданный пароль.

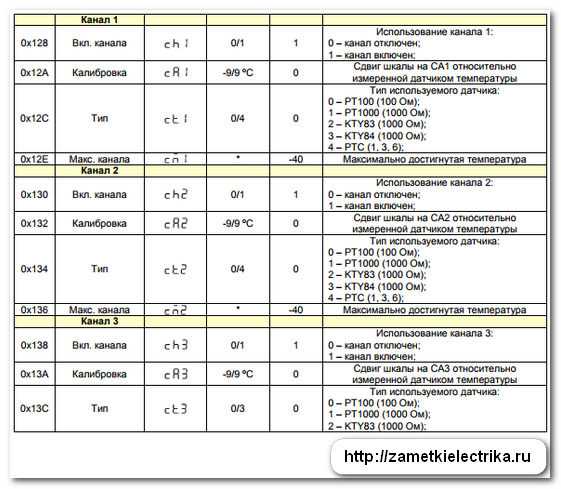

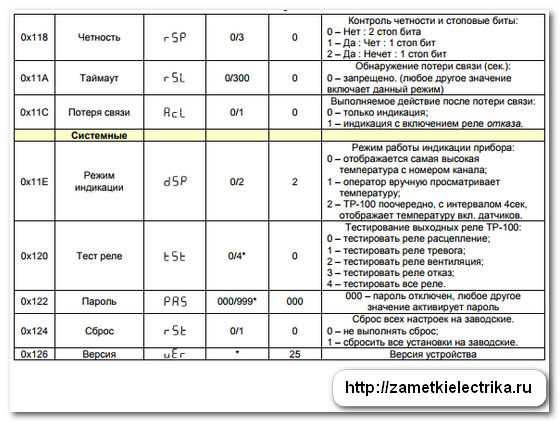

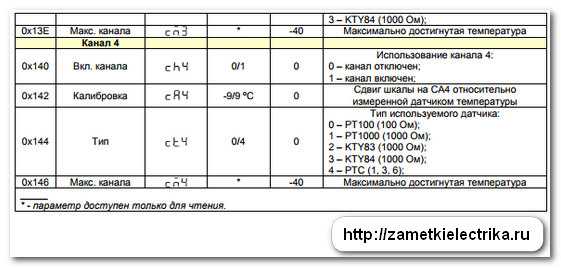

Ниже я приведу таблицу с настраиваемыми параметрами реле ТР-100, взятую из руководства по эксплуатации. По этим таблицам все вполне наглядно и информативно понятно, чтобы самостоятельно произвести настройку реле должным образом. В таблице указаны параметры, их обозначение (мнемоника), пределы регулирования, заводская установка и действия, за которое отвечает тот или иной параметр.

Чуть выше я говорил, что согласно проекта, в КТПН не предусмотрена система вентиляции, а также не проложены контрольные кабели для выдачи сигналов на отключение трансформатора при перегреве его обмоток. Поэтому практически все параметры я оставил без изменений (заводские настройки), отключив лишь режим работы вентиляции (FAn).

В остальном заводские настройки мне полностью подходили по количеству задействованных каналов, типу подключенных температурных датчиков (РТ100), режиму индикации с поочередным 4-секундным интервалом отображения температуры каналов, действие прибора при неисправности датчиков и т.д.

Да, кстати, реле ТР-100 фиксирует максимальную температуру по каждому каналу, которую можно посмотреть в соответствующих параметрах cn1, cn2, cn3 и cn4. Для этого необходимо зайти в меню, пролистать с помощью кнопок управления, например, до параметра  максимальной температуры канала 1 (cn1) и нажать «Меню». Если Вы хотите сбросить зафиксированную температуру, то можно нажать на «Ввод», правда для этого необходимо зайти не в режим просмотра, а в режим изменения настроек реле.

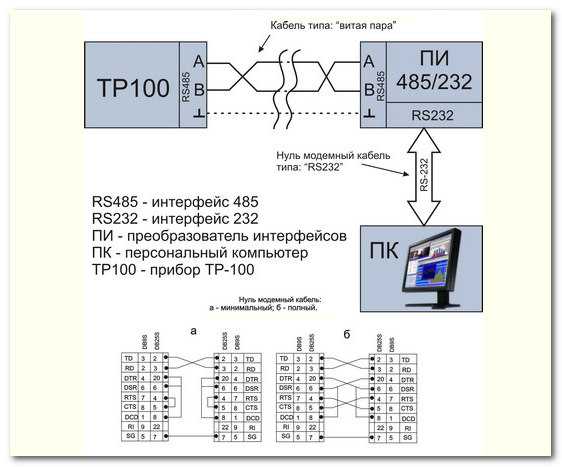

Реле ТР-100 можно подключать к ПК или прочим устройствам по интерфейсу RS-485 (протокол MODBUS RTU).

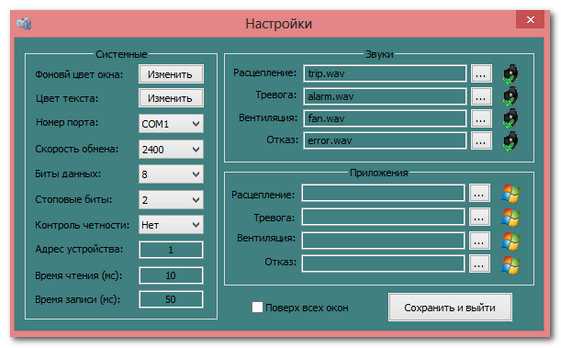

Программу можно скачать с официального сайта Новатек Электро. С помощью программы можно дистанционно посмотреть текущее состояние реле и выполнить его настройки:

  • посмотреть и настроить уставки тревоги, расцепления и вентиляции
  • посмотреть текущую и максимальную температуры каналов, а также произвести сброс максимальных температур
  • посмотреть график изменения (легенду) температуры каждого канала
  • посмотреть индикаторы состояния аварий, а также настроить звуки (есть библиотека) и запуск приложений при авариях
  • настроить задержку включения выходных реле

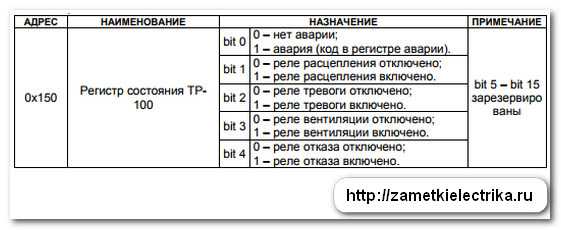

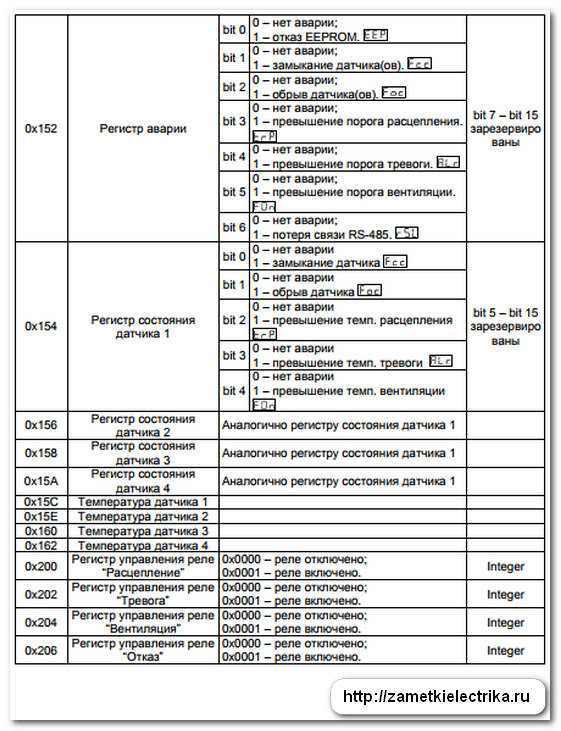

Адреса регистров настраиваемых параметров hex приведены в выше размещенных таблицах. Дополнительные регистры и их предназначение приведены в таблице ниже.

Вот например, ТР-100 можно перевести в режим удаленного управления его выходными реле, установив параметр rSA в положение «2», а в регистрах 0х200 — 0х206 перезаписать значение «0» на «1». При этом, если связь ПК-реле будет утеряна больше заданного таймаута (параметр rSL), то управление выходными реле передается автоматически ТР-100.

А в завершении статьи, предлагаю Вам посмотреть видеоролик по подключению и настройке реле ТР-100:

P.S. На этом, пожалуй, все. Если есть вопросы по настройке или подключению температурного реле ТР-100, то задавайте их в комментариях. Всем спасибо за внимание, до новых встреч.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


zametkielectrika.ru

Термореле ТР-М02 с ЖК дисплеем и индикацией температуры



  • Отображение текущей температуры на цифровом трёхразрядном индикаторе

  • Широкий диапазон контролируемых температур –55 ...+1250С

  • Работа в режиме "нагрев" или "охлаждение"

  • Выходной контакт - 1 переключающая группа 16А/250В

  • Контроль исправности датчика

  • Работает с цифровыми датчиками температуры DS18B20 Dallas Semiconductor (Maxim)





НАЗНАЧЕНИЕ РЕЛЕ

 Температурное реле ТР-М02 предназначено для контроля и поддержания заданного температурного режима по сигналам  датчика температуры, созданного на базе микросхемы DS18B20 Dallas Semiconductor (Maxim)  в помещениях, овощехранилищах, системах водяного отопления, охлаждающих систем, жидкостей, предметов  и т.п., а также для использования в качестве комплектующего изделия в устройствах автоматики. Температурное реле поставляется в комплекте с датчиками ТД-2, возможна поставка с датчиком ТД-3 (указать при заказе).



КОНСТРУКЦИЯ РЕЛЕ

 Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную шину DIN шириной 35мм или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков  необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели расположены: трёхразрядный индикатор, кнопки "+" и "-" для установки параметров работы, желтый индикатор «» срабатывания встроенного исполнительного реле.



 ВНИМАНИЕ: Момент затяжки винтового соединения должен составлять 0,4 Нм. Следует использовать отвертку 0,6*3,5мм



РАБОТА ТЕРМОРЕЛЕ

 Реле может работать в двух режимах: «нагрев» или «охлаждение» и имеет две диаграммы работы.

 «Нагрев» - режим при котором исполнительное реле включено, если контролируемая температура  ниже установленной (нагреватель).

 «Охлаждение» - режим при котором  встроенное реле включено, если контролируемая температура  выше установленной (холодильник).

 На индикаторе постоянно отображается значение текущей измеряемой температуры. Если нарушена полярность подключенного датчика или датчик не исправен, на индикаторе отображается ошибка «Err».

 При нажатии кнопки "+" на индикаторе отображается значение температуры порога ON. При нажатии кнопки "-" на индикаторе отображается значение установленного порога OFF. Срабатывание встроенного реле индицируется желтым индикатором«». Если реле сработало, горит желтый индикатор и замкнуты контакты 11-14.



* В стандартный комплект поставки входит датчик ТД-2, возможна поставка с датчиком ТД-3. Стандартная длина провода температурного датчика ТД-2 (-55…+1250С) 2 метра.



Тип датчика ТД-2 (накладной)

-55…+1250С

Диэлектрическая прочность между корпусом датчика и выводами

АС1000В (1мин)

Сопротивление изоляции, не менее

100Ом (на АС500В)

ВНИМАНИЕ: Клеммы T1 и Т2 не имеют гальванической развязки с сетью. Во избежание появления опасного потенциала необходимо соблюдать полярность подключения.

meandr.ru

Реле контроля температуры ТР-30 в герметичном корпусе, термореле, Россия



  • Пыле-влагозащищённое исполнение

  • Прецизионная установка температуры (с шагом 10С)

  • Широкий диапазон контролируемых температур –55...+1250С

  • Работа в режиме «нагрев» или «охлаждение»

  • Выходной замыкающий контакт - АС250В/30А, (7,5 кВт)

  • Контроль исправности датчика

  • Регулируемый гистерезис переключения 0,5 или 20С

  • Цифровой датчик температуры DS18B20 Dallas Semiconductor (Maxim)

  • Гермовводы PG11G 5.0-7.5мм и малый Гермоввод PG9G 4.0-6.4мм



НАЗНАЧЕНИЕ РЕЛЕ

 Термореле ТР-30 предназначено для контроля и поддержания заданного температурного режима по сигналу датчика температуры в помещениях, овощехранилищах, системах водяного отопления, охлаждающих систем, жидкостей, предметов и т. п., а также для использования в качестве комплектующего изделия в устройствах автоматики.



КОНСТРУКЦИЯ РЕЛЕ

 Реле выпускается в герметичном пластмассовом корпусе. В нижней части корпуса расположены гермовводы для проводов питания и коммутируемой цепи. Крепление осуществляется на ровную поверхность. Для установки реле, необходимо снять лицевую крышку, через отверстия расположенных по углам корпуса закрепить корпус четырьмя винтами М4 или саморезами. Конструкция клемм питания обеспечивает надёжный зажим проводов сечением до 1,5мм2. Конструкция клемм коммутируемой цепи обеспечивает надёжный зажим проводов сечением до 3,31мм2.  На плате прибора расположены: два поворотных переключателя для задания температуры «t0С» (установка значений единиц 0-9 и десятков 0-9), переключатель «+t/∆» для задания положительной или отрицательной температуры, зоны гистерезиса и режима работы (охлаждение-нагрев), красный индикатор «+t» режима нагрева, синий индикатор «-t» режима охлаждения, жёлтый индикатор включения исполнительного реле.


 ВНИМАНИЕ: Запрещается производить какие-либо работы с реле, находящимся под напряжением.



РАБОТА РЕЛЕ

 Реле может работать в двух режимах: «нагрев» или «охлаждение».
 «Нагрев» - режим, при котором исполнительное реле включено, если контролируемая температура ниже установленной (нагреватель).
 «Охлаждение» - режим, при котором исполнительное реле включено, если контролируемая температура выше установленной (холодильник).

 Режим работы выбирается с помощью переключателя «+t/∆» первые пять положений переключателя соответствует режиму охлаждение «Охл», следующие пять положений переключателя режиму нагрев «Нагр». Включение исполнительного реле контролируется жёлтым индикатором. Когда реле включено, горит жёлтый индикатор и контакты замкнуты. В режиме «нагрев» при включении питания, если температура в контролируемой точке будет ниже установленной, реле включится. По достижении установленной температуры (t0Суст) - реле выключится. При остывании, повторное включение реле произойдёт при температуре t0Суст-∆ (с учётом гистерезиса). В режиме «охлаждение» при включении питания, если температура в контролируемой точке будет выше установленной, реле включится. По достижении установленной температуры реле выключится. При последующем повышении температуры, реле включится при температуре t0Суст+∆ (с учётом гистерезиса).
 Установка диапазона температур и гистерезиса переключателем «+t/∆»:

  • «100+t/2» - диапазон от +1250С до +1000С гистерезис 20С

  • «+t/2» - диапазон от +990С до +00С гистерезис 20С

  • «+t/0.5» - диапазон от +990С до +00С гистерезис 0,50С

  • «-t/2» - диапазон от –550С до -00С гистерезис 20С

  • «-t/0.5» - диапазон от –550С до - 00С гистерезис 0,50С

 Контроль рабочих режимов осуществляется по индикаторам.


Индикация режимов работы

Состояние индикаторов

Функциональное назначение

Синий включён

t0C уст в диапазоне -55...00C

Красный включён

t0C уст в диапазоне 0...+990C

Красный включён и вспыхивает

t0C уст в диапазоне +100...+1250C

Поочерёдное включение синего и красного

Неправильно задание температуры t0C уст (выше +1250C или ниже -550C)

Одновременное мигание синего и красного

Обрыв датчика, его неисправность или неправильное подключение

Жёлтый включён

Исполнительное реле включено



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ ТР-30

Параметр

Ед.изм.

ТР-30 AC230В

Номинальное напряжение питания

В

АС230 ± 10%

Потребляемая мощность, не более

ВА

2

Диапазон измеряемых температур

°С

-55...+125

Погрешность измерения температуры в диапазоне  – 10…+850С

- в остальном рабочем диапазоне

0С

±0,5

±2

Температурный гистерезис

0С

0,5 или 2

Время готовности, не более

с

2,5

Максимальное коммутируемое напряжение

В

400

Максимальный коммутируемый ток при активной нагрузке: АС250В, 50Гц (АС1)/DC30В (DC1)

А

30

Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1)

ВА/Вт

7500/900

Максимальное напряжение между цепями питания и контактами реле

В

АС2000 (50Гц - 1мин)

Механическая износостойкость, не менее

циклов

10х106

Электрическая износостойкость, не менее

циклов

100000

Количество и тип контактов



1 нормально открытый контакт

Степень защиты по корпусу/по клеммам по ГОСТ 14254-96



IP54

Диапазон рабочих температур

0С

-25…+55 (УХЛ4)

-40…+55 (УХЛ2)

Температура хранения 0С -40...+70

Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)

  уровень 3 (2кВ/5кГц)

Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)

  уровень 3 (2кВ А1-А2)

Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата)

  УХЛ4 или уХЛ2

Степень загрязнения в соответствии с ГОСТ 9920-89



2

Относительная влажность воздуха

%

до 80 (при 250С)

Рабочее положение в пространстве



произвольное

Режим работы



круглосуточный

Габаритные размеры

мм

82х80х56

Масса

кг

0,215



ДИАГРАММЫ РАБОТЫ РЕЛЕ





СХЕМА ПОДКЛЮЧЕНИЯ РЕЛЕ



ВНИМАНИЕ: Клеммы T1 и Т2 не имеют гальванической развязки с сетью. Во избежание появления опасного потенциала необходимо соблюдать полярность подключения.

На А1 подается L - фаза, на А2 подается N - нейтраль.



ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ



ГАБАРИТНЫЕ РАЗМЕРЫ ДАТЧИКА

ЗАКАЗЫВАЕТСЯ ОТДЕЛЬНО



ТУ 3425-003-31928807-2014

meandr.ru

ТР-200 - Разное - Музей РЗА



Реле температурное типа ТР-200

Назначение

Реле температурные типа ТР-200 применяются в устройствах контроля температуры неагрессивной жидкой или газовой среды и предназначены для коммутации цепей постоянного и переменного тока.

Разработчик: Специальное проектно-конструкторское и технологическое бюро реле и автоматики Киевского Производственного объединения Реле и Автоматики.
Производитель:  Производственное объединение Реле и Автоматики
Температурное реле ТР-200 в начале выпускались по техническим условиям ТУ 16-523.089-68 (общее применение) и ТУ 16-10.523.301-70 (экспортное исполнение), затем по ТУ 16-523.470-77.
Реле ТР-200 снято с производства в ……. году

Аппаратура (техника) в которой применялось реле

-

Конструкция и принцип действия

Обозначение реле ТР-200 расшифровывается следующим образом Т – температурное, Р – реле, 200 – верхняя граница диапазона рабочих температур.
Основными конструктивными элементами температурного (дилатометрического) реле ТР-200 является корпус с приваренной к нему трубкой, головка и защитный колпачок. Все внутренние элементы реле закреплены на головке, последняя в свою очередь крепится на корпус и сверху закрывается защитным колпачком. Внешние провода присоединяются к реле через керамические клеммные колодки, также закрепленные на головке. Внутри трубки помещены пружины с контактами. Контактная система реле имеет один размыкающий контакт (1р), материал контактов – серебро.
На корпусе при помощи штампов нанесены тип реле, его заводской номер, год производства, логотип предприятия-изготовителя, климатическое исполнение и категория размещения.

Рисунок 1. Общий вид температурного реле ТР-200
1 - колпачок; 2 - корпус; 3 - трубка; 4 - пружины; 5 - донышко; 6 - ось; 7 - контакты; 8 - провод; 9 - тяга; 10 - головка; 11 - фиксатор; 12 - регулировочный винт

Принцип действия температурного (дилатометрического) реле ТР-200 основан на использовании разности коэффициентов линейного расширения инвара и латуни.
При нагревании благодаря разности коэффициентов линейного расширения латуни и инвара трубка и связанная с нею ось перемещаются относительно пружинной системы. Это приводит к уменьшению зазора, устанавливаемого в зависимости от требуемой температуры контролируемой среды.
При достижении заданной температуры зазор полностью выбирается, дальнейшее повышение температуры контролируемой среды вызывает растяжение пружин и размыкание контактов электрической цепи. Понижение температуры приводит к уменьшению длины трубки, которая освобождает пружины, и контакты снова замыкаются.

Рисунок 2. Схема включения температурного реле ТР-200
1 - к сигнальному прибору или реле; 2 - к источнику питания

Температурные реле ТР-200 выпускались с разными климатическими исполнениями У, УХЛ, Т, О и категорией размещения 4, с защитным колпачком и без него.
После 1990-х годов стали выпускать модернизированное реле, к его названию добавилась буква М. Реле стало называться ТР-200М, климатическое исполнения М и категорией размещения 4.

Краткие технические характеристики

Входные параметры:
Диапазон контролируемых температур: 25 - 200 °С
Выходные параметры:
Мощность коммутируемая контактами: 5 Вт постоянного тока, 30 В*А переменного тока
Номинальное напряжение контактов: 220 В постоянного и переменного тока
Габариты: 34 х 34 х 136 мм (В х Ш х Д)
Вес:
не более 210 г.

Дополнительная информация (источники информации)

1. Отраслевой каталог 07.17.07-73. Реле температурное типа ТР-200, 1973 >> скачать
2. Отраслевой каталог 07.24.05-84. Реле температурное типа ТР-200, 1984 >> скачать

museumrza.ru

Термореле ТР-М02

  • Показывает t0 действующую на цифровом 3-разрядном индикаторе
  • Большой интервал измеряемых t0 –55 ...+1250С
  • Эксплуатируется в режимах "нагрев" или "охлаждение"
  • Выходной контакт - 1 переключ. группа 16А/250В
  • Проверка работоспособности датчика
  • Функционирует с цифровыми датчиками t0 DS18B20 Dallas Semiconductor (Maxim)

Применяется в помещениях различного назначения ( овоще- и зерно-хранилищах), схемах водяного отопления и охлаждающих систем и тд, можно применять как комплектующее изделие в устройствах автоматики. Технические парамерты

Характеристика Мера Значения
U номинальное В ACDC36-265 АСDC10-30±10%
P потребляемая, не больше ВА
Промежуток измеряемых t0 0С -55...+125
Отклонение при измерении t0: от –10 до 850С в остальном рабочем интервале 0С ±0,5 ±2
t0 гистерезис 0С от 0,5 до 2
t готовности, не больше с 2,5
U max коммутируемое В 400 (AC1/5A)
I max коммутируемый : АС250В 50Гц (АС1)/DC30В (DC1) А 16
P max коммутируемая : АС250В 50Гц (АС1)/DC30В (DC1) ВА/Вт 4 000 / 480
U max между цепями питания и контактами реле В АС2000 (50Гц - 1мин)
Механическая долговечность, не меньше циклов 10х106
Электрическая долговечность, не меньше циклов 100 000
Число и вид контактов   1 переключающая группа
Уровень защищенности прибора по корпусу/по клеммам ( ГОСТ 14254-96)   IP40 / IP20
Интервал t0 рабочих (по модификациям) 0С -25…+55 (УХЛ4) -40…+55 (УХЛ2)
t0 хранения 0С -40....+70
Помехоустойчив. от пучков импульсов согласно ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)   уровень 3 (2кВ/5кГц)
Помехоустойчив. от перенапряжения согласно ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)   уровень 3 (2кВ А1-А2)
Климат. Исполнен. и катег. размещения ГОСТ 15150-69   УХЛ4 или УХЛ2
Уровень загрязненности согласно ГОСТ 9920-89
Относит. влажность воздуха % до 80 (при 250С)
Высота над уровнем моря м до 2 000
Положение оптимальное для работы   произвольное
Рабочий график   непрерывный
Размеры мм 18 х 93 х 62
Вес кг 0,08

electroenergetica.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
