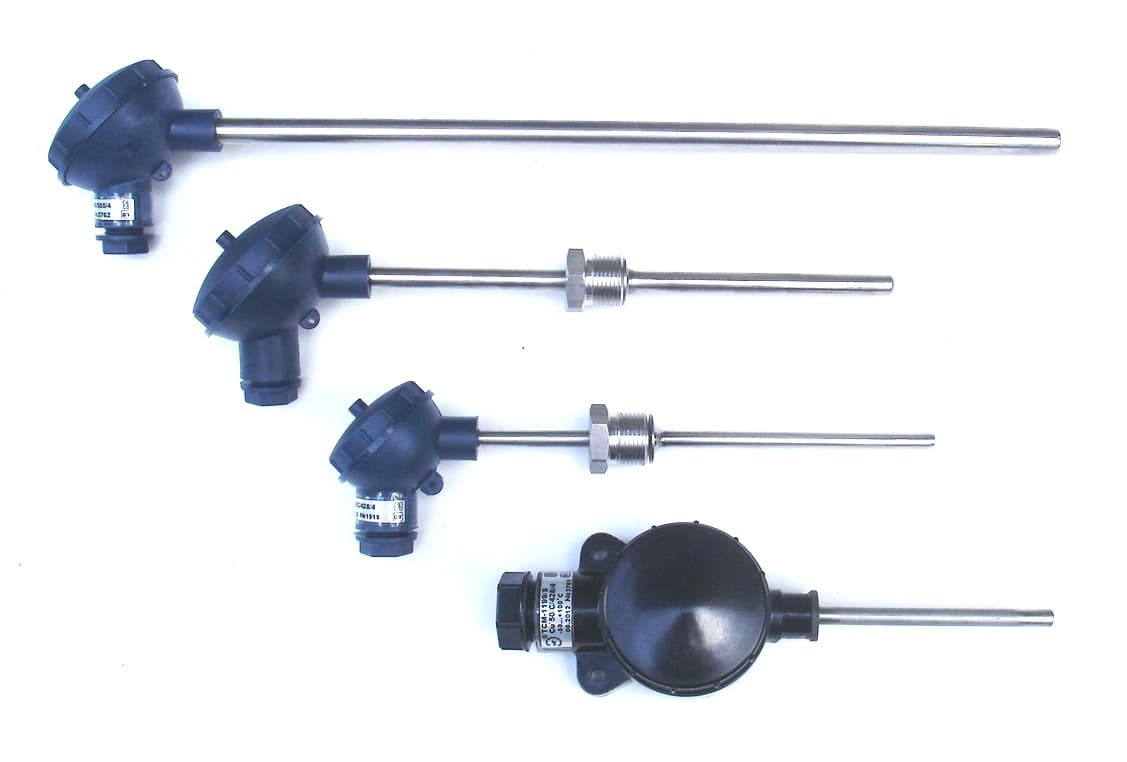

Термопреобразователи сопротивления

Термопреобразователи сопротивления.

Принцип действия термопреобразователей сопротивления основан на использовании зависимости электрического сопротивления проводников и полупроводников от температуры. У большинства чистых металлов с ростом температуры сопротивление увеличивается приблизительно на 0,4 % град-1.

Зная зависимость сопротивления от температуры, можно судить о температуре среды, в которой находится термометр. Измерительный комплект состоит из термопреобразователя сопротивления, вторичного прибора, подсоединительных проводов, источника питания. Чаще всего применяют металлические термопреобразователи сопротивления, чувствительные элементы которых изготовляют из чистых металлов.

Металлы для термопреобразователей сопротивления должны обладать следующими свойствами: не окисляться и не вступать в химическое взаимодействие с измеряемой средой; иметь большой и по возможности постоянный температурный коэффициент электрического сопротивления; изменять свое сопротивление с изменением температуры по прямой или плавной кривой; иметь большое удельное сопротивление; легко технологически производиться. Наиболее полно указанным требованиям отвечают платина и медь.

Платина Pt имеет достаточно большой температурный коэффициент электрического сопротивления (3,94 · 10-3 град-1) и высокое удельное сопротивление (0,099 Ом-мм2/м). Она обладает химической инертностью в окислительной среде и может быть легко получена в чистом виде. Сопротивление Rt платины в зависимости от температуры в интервале 0-650 °С выражается формулой Rt = R0(l+At+Bt2), где Ro – сопротивление при 0°C; А и В – постоянные, определяемые при градуировке термопреобразователя.

Медь достаточно дешева, может быть легко получена в чистом виде, имеет высокий температурный коэффициент электрического сопротивления (4,26 · 10-3 град-1).

Зависимость сопротивления меди от температуры в интервале- 50-180°С выражается уравнением Rt=Ro(1 + at), где а – температурный коэффициент сопротивления меди.

Помимо металлов для термопреобразователей сопротивления применяются полупроводниковые материалы, которые изготовляют из смесей оксидов меди, марганца, магния, никеля, кобальта и других металлов. Смеси двух-трех оксидов со связывающими добавками спекают и придают им нужную форму (цилиндра, шайбочек, бусинок). В торцы таких элементов заделывают контакты.

Платиновые термопреобразователи сопротивления.

Они бывают технические, образцовые и эталонные. Технические термопреобразователи типа ТСП выпускаются для измерения температуры от -200 до +650 °С Чувствительный элемент этих термопреобразователей представляет собой платиновую спираль 1 (рис.1.9), расположенную в четырех капиллярных керамических трубках (каналах) каркаса 3, заполненных керамическим порошком 2, который служит изолятором, создает эффект подпружинивания спиралей, соединенных с выводами 4. Чувствительный элемент помещают в герметичную защитную алюминиевую трубку, свободное сечение которой по всей длине чувствительной части заполнено оксидом алюминия. Собранный элемент термопреобразователя помещается еще в одну наружную трубку с заваренным дном, имеющую штуцерную гайку и головку, в которой расположена контактная колодка с зажимами для проводов, соединяющих термопреобразователь с измерительным устройством.

Рис. Чувствительный элемент платинового термопреобразователя сопротивления.

Платиновые технические термопреобразователи сопротивления выпускаются трех градуировок:

Обозначение градуировки Гр. 20 Гр. 21 Гр. 22 Сопротивление R0, Ом 10 46 100

Допустимые отклонения Ro при 0 °С у технических термопреобразователей класса 1 составляют ±0,05%, класса 2 – 0,1 %.

Медные термопреобразователи сопротивления. Эти термопреобразователи (типа ТСМ) имеют чувствительный элемент в виде бескаркасной безындукционной намотки 2 (рис.) из медной проволоки диаметром 0,08 мм, покрытой фторопластовой пленкой 3. К намотке припаяны два вывода 1. Для обеспечения виброустойчивости чувствительный элемент помещают в тонкостенную металлическую гильзу, которую засыпают керамическим порошком и герметизируют. Гильзу помещают во внешний защитный чехол с заваренным дном, имеющим штуцерную гайку и головку.

Медные технические термопреобразователи сопротивления бывают двух градуировок:

Обозначение градуировки Гр. 23 Гр. 24

Сопротивление R0, Ом 53 100

Платиновые и медные термопреобразователи сопротивления отечественного производства выпускаются со строго определенными значениями сопротивления, обеспечивающими их взаимозаменяемость. Внешний вид и размеры этих приборов такие же, как и у термоэлектрических термометров.

Рис. Чувствительный элемент медного термопреобразователя сопротивления.

Полупроводниковые термопреобразователи сопротивления.

Кроме металлических термопреобразователей сопротивления в последние годы применяют полупроводниковые, предназначенные для измерения температуры от -90 до +180°С. Полупроводниковые термопреобразователи сопротивления называются термисторами и терморезисторами. При 50°С и ниже терморезисторы обладают значительно большим (в 5-10 раз) температурным коэффициентом электрического сопротивления, чем металлы, и вследствие этого намного превосходят по чувствительности медные и платиновые термометры сопротивления. Терморезисторы подразделяются на кобальто-марганцевые (типа КМТ) и медно-марганцевые (типа ММТ). Устройство стержневого полупроводникового сопротивления показано на рис. Полупроводниковый элемент 6 покрыт снаружи эмалевой краской, имеет на концах контактные колпачки 2, к которым припаяно два вывода 1. Полупроводник, обмотанный металлической фольгой 3, помещен в защитный металлический чехол 5, в верхней части которого имеется стеклянный изолятор 4.

Термосопротивление имеет диаметр 4 мм и длину 20 мм. Широкое внедрение терморезисторов в промышленность ограничивается слабой воспроизводимостью свойств полупроводников, что исключает их взаимозаменяемость.

Рис. Стержневой полупроводниковый термопреобразователь сопротивления.

Электрические платиновые и медные термопреобразователи сопротивления являются одними из основных измерительных устройств при осуществлении автоматизации технологических процессов пищевых производств и применяются для измерения температуры в диффузионных и выпарных установках сахарного производства, в дезодораторах, барометрических конденсаторах, холодильных барабанах масло-жирового производства, ‘в темперирующих машинах кондитерского производства, в вакуум-аппаратах и сушилках макаронного производства, в мучных силосах и пекарных камерах хлебопекарного и кондитерского производств.

Полупроводниковые термопреобразователи сопротивления применяются в системах температурной компенсации, в сигнализаторах и регуляторах температуры, автоматических установках контроля температуры плавления саломаса при гидрогенизации жиров.

Термопреобразователи сопротивления можно устанавливать в любом положении на глубину 150-1900 мм. При этом чувствительный элемент должен полностью погружаться в контролируемую среду, а середина активной части его соответствовать точке измерения температуры (рис.а). При измерении температуры среды в трубопроводах небольшого диаметра или в колене термопреобразователь устанавливают наклонно (рис. в), но в обоих случаях навстречу потоку. Важным требованием при установке термометра является предупреждение утечки тепла от чувствительного элемента через арматуру или лучеиспусканием и притока тепла к чувствительному элементу от более нагретых поверхностей.

Рис. Установка термопреобразователя сопротивления.

1. Принцип работы термопреобразователя сопротивления

Работы 4,5

Термопреобразователи сопротивления. Контроль температуры

Принцип действия термопреобразователя сопротивления основан на свойстве проводников и полупроводников изменять свое электрическое сопротивление при изменении их температуры.

Металлические термометры сопротивления платиновые (ТСП) градуировки гр. 20 используются при длительных измерениях в пределах от 0 до 650 °С, а термометры градуировок гр. 21 и гр. 22 – с другими номинальными сопротивлениями при температуре — от —200 до +500 °С. Термометры сопротивления медные (ТСМ) изготав­ливаются градуировок

гр. 23 и гр. 24 для измерения температур от —50 до + 180°С [1].

Величину , характеризующую изменение электросопротивления металлов при изменении температуры, называют температурным коэф­фициентом сопротивления. Если R_t электрическое сопротивление при некоторой температуре t, a R_о электрическое сопротивление при 0°С, то температурный коэффициент сопротивления можно определить по формуле

Для изготовления термометров сопротивления используются металлы: Pt, Cu, Ni, Fe.

Медь (Cu). К достоинствам меди следует отнести дешевизну, лег­кость получения ее в чистом виде, сравнительно высокий темпе­ратурный коэффициент  и линейную зависимость сопротивления от темпе­ратуры.

Недостатки: малое удельное сопротивление (р = 0,017 ом·мм²/м) и легкая окисляемость при температуре выше 100° С.

Никель и железо (Ni и Fe). Эти металлы обладают сравнительно высоким температурным коэффициентом  и относи­тельно большим удельным сопротивлением.

Однако этим металлам присущи и недостатки. Никель и железо трудно получить в чистом виде, что препятствует изготовлению взаимозаменяемых термометров сопротивления. Зависимости сопротивления железа и, особенно, никеля от температуры выра­жаются кривыми, которые не могут быть представлены в виде простых эмпирических формул. Никель и, особенно, железо легко окисляются даже при сравнительно низких температурах. Эти недостатки ограничивают применение никеля и железа для изго­товления термометров сопротивления.

Полупроводниковые термометры сопротивления (термисторы) изготавли­ваются из окислов различных металлов с добавками. Наибольшее распростра­нение имеют термометры сопротивления кобальто-марганцевые (КМТ) и медно-марганцевые (ММТ), использумые для измерения температур в пределах от —90 до +180 °С. Используемые материалы: оксиды Ti, Fe, Mn, Co, Ni, Cu, Ge.

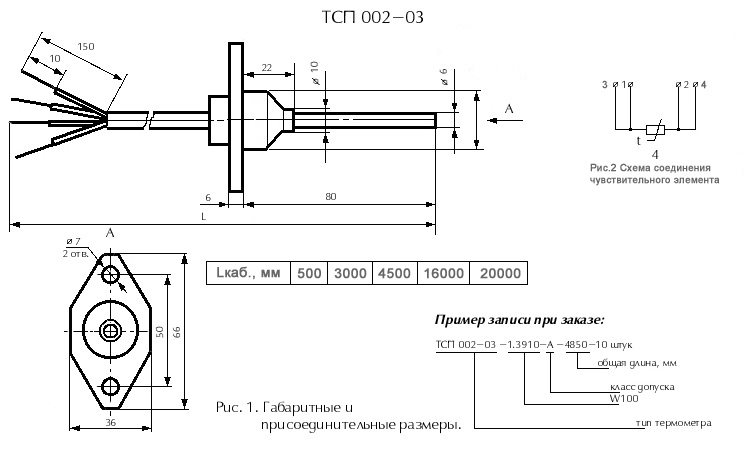

2. Устройство платиновых и медных термопреобразователей сопротивления. Диапазон измеряемых температур для каждого типа термопреобразователя сопротивления

Платиновые термометры сопротивления (ТСП) выпускаются серийно для температур от –200 до +650⁰С соответственно градуировки согласно ГОСТ 6651-94:

 50П – электрическое сопротивление от 40 до 90 Ом.

 100П (Pt 100)- электрическое сопротивление от 80 до 180 Ом.

Медные термометры сопротивления (ТСМ) выпускаются серийно для контроля температур от –50⁰С до +180⁰С, соответственно градуировки:

 50М – электрическое сопротивление от 40 до 150 Ом.

 100М – электрическое сопротивление от 80 до 300 Ом.

В

Рис. 1. Чувствительный элемент платинового термометра сопротивления:

1-слюдяная пластина с зубчатыми краями;

2-платиновая проволока; 3-серебряные выводы;

4-слюдяные накладки; 5-серебряная лента

стандартном платиновом термометре сопротивления (рис.1) платиновая проволока диамет­ром 0,07 мм и длиной около 2 м бифилярно намотана на слюдяную пластинку с зубчатыми краями и с обеих сторон прикрыта двумя слю­дяными прямоугольными накладками для обес­печения ее изоляции и придания механической прочности. Все три слюдяные пластинки скреп­лены в пакет серебряной лентой. К концам пла­тиновой проволоки припаяны выводы из серебря­ных проволочек диаметром 1 мм, изолированных фарфоровыми бусами. Элемент сопротивления помещен в алюминиевую защитную трубку, сво­бодное сечение которой заполнено по всей длине чувствительной части термометра алюминиевым вкладышем. Собранный элемент термометра со­противления помещается еще в одну наружную защитную

трубку с заваренным дном, имеющую штуцерную гайку и алюминиевую головку [1].

Стандартный медный термометр сопротивления (рис.2) отечественного производства выполнен из медной эмалированной проволоки диаметром 0,1 мм, многослойно намотанной на цилиндрический пластмассовый стержень. Проволока покрыта сверху слоем лака. К концам медной проволоки припаяны выводы также из медной проволоки диаметром 1,0—1,5 мм. Собранный термометр сопротивления помещен в защитную стальную трубку.

Чувствительный элемент всех медных термометров сопротивления представляет собой бескаркасную безындукционную намотку из медной проволоки диаметром 0,08 мм, покрытую фторопластовой пленкой. К намотке припаяны два вывода. С целью обеспечения виброустойчивости чувствительный элемент помещается в тонкостенную металлическую гильзу, засыпается керамическим порошком и герметизируется.

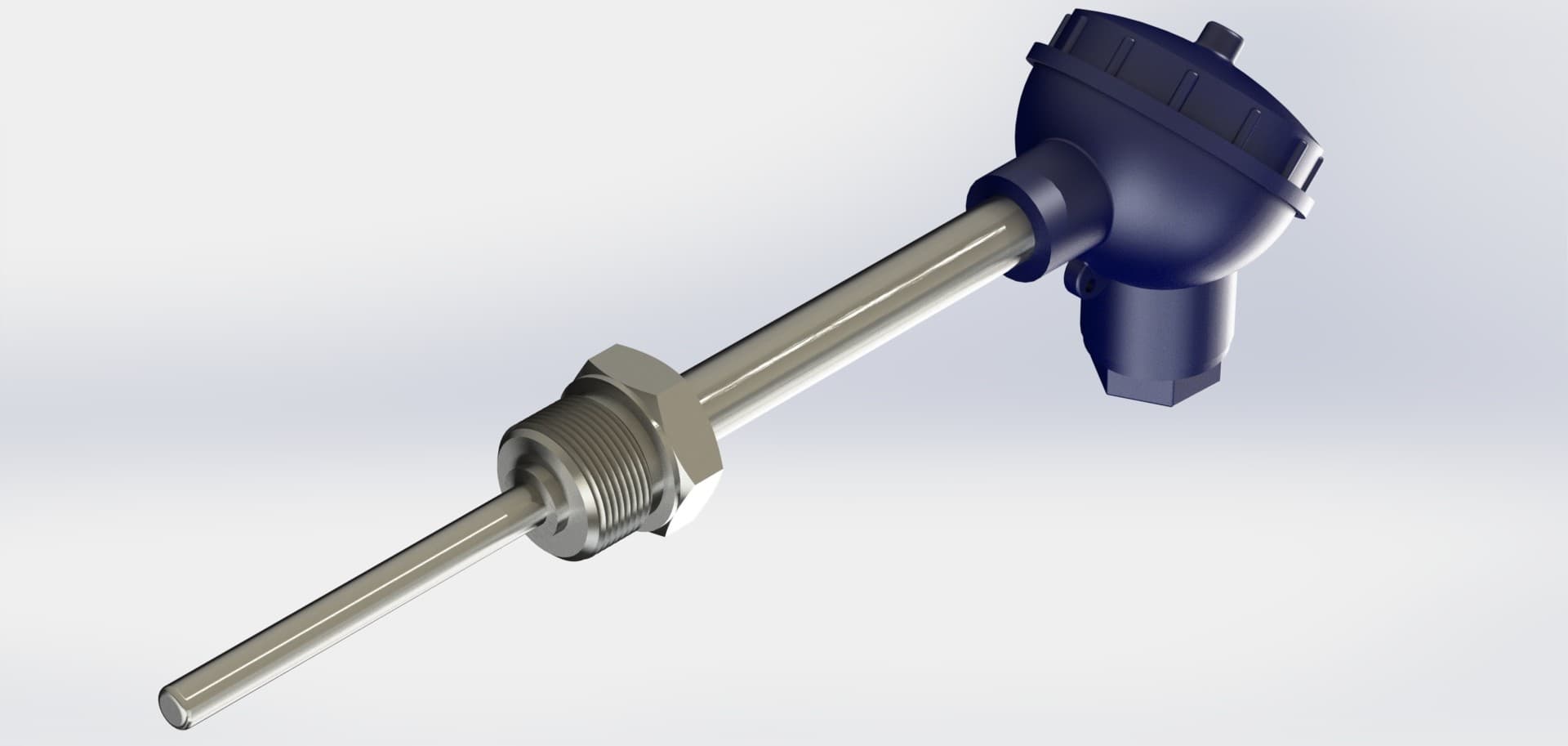

Термометры сопротивления. Термосопротивление

Термопреобразователи сопротивления оптимальны для высокоточных измерений в узких диапазонах измерения. Термосопротивления взаимозаменяемы и имеют практически линейные характеристики.

Области применения термосопротивлений

Термосопротивления обширно используются в промышленности  и их применение в той или иной среде зависит главным образом от корпуса прибора:

• Нефтегазовый, топливно-энергетический комплекс
• Машиностроение, автомобильная индустрия и спецтехника
• Химическая промышленность, строительство
• Сфера образования
• Химические соединения
• Вода, газ, пар
• Жидкие, твердые, сыпучие продукты
• Среды температурой от -200 до + 600°С (в среднем), требующие контроля температуры для систем автоматического управления, например:
  • Cистема контроля воды
  • Насосные системы
  • Системы охлаждения
  • Мониторинг температур масла, охлаждающей жидкости, топлива в подвижной технике и т. п.
• Прочие АСУ

Назначение термопреобразователей сопротивления

• Высокоточное (до тысячных долей градуса) и высокостабильное измерение температуры среды в средних температурных диапазонах (-200…+600 в большинстве случаев) с передачей сигнала в информационно-управляющую систему (+ используются 2, 3, и 4-х проводные схемы снятия данных)
• Лабораторные стенды, эталонные измерения температур
• Унифицированные системы, требующие высокой взаимозаменяемости датчиков

Преимущества

Основные достоинства термопреобразователей сопротивления:

• Взаимозаменяемость (+ датчики стандартизированы по номинальным статическим характеристикам)
• Высокая точность, а также стабильность измерений (может доходить до тысячных) + возможность исключения сопротивления линии связи из факторов, влияющих на точность (при 3 или 4-проводной схеме)
• Близость характеристик к линейным (почти линейная зависимость)

Недостатки

Недостатки в основном исходят из принципа работы. Обращайте внимание:

1. Требуется источник питания (тока) для запитывания резистора.
2. Дороговизна относительно простых термопар.
3. Малый в сравнении с термопарами диапазон измерений

Принцип работы термопреобразователей сопротивления

Термопреобразователи сопротивления представляют собой более сложные приборы, нежели простые резисторы. Их принцип работы основан на изменении электрического сопротивления полупроводниковых материалов либо металлов/сплавов под воздействием температуры окружающей среды. Для промышленных приборов выведены номинальные статические характеристики, на которые ориентируются производители.

На примере ТСП типовые схемы подключения выглядят так:

2-проводная схема. Питание и информационный сигнал имеют общую точку. Поэтому возникает небольшая погрешность из-за влияния сопротивления проводов.

3-проводная схема. Вход питания отдельный, но один из измерительных проводов имеет общую точку с минусом питания.

4-проводная схема. Вход питания и измерительные провода отделены друг от друга. В этой схеме обеспечивается наилучшая точность снятия сигнала.

Термосопротивление, описание, принцип работы, виды

В общепринятом смысле термосопротивление — это физическая величина, способность тела препятствовать распространению теплового движения молекул. Однако чаще всего под этим термином подразумевают специальные приборы, способные этот параметр измерять — термометры сопротивления и терморезисторы.

Принцип работы термосопротивления

При нагреве проводника изменяется его сопротивление, а следовательно, и ток, проходящий через проводник. Интенсивность изменения зависит от нескольких факторов:

• температура и плотность окружающей среды;
• скорость жидкой или газообразной среды;
• размеры и материал самого проводника.

Если измерить зависимость сопротивления провода от этих неэлектрических величин, то на основе этой информации можно получать данные об изменении параметров окружающей среды. Собственно, в этом и заключается принцип, по которому работает термосопротивление.

Виды термосопротивлений

По материалу изготовления все термосопротивления можно разделить на следующие группы:

1. Проводниковое термосопротивление. Термопреобразователи сопротивления производятся в точном соответствии с ГОСТ 6651-2009. Как правило, они изготавливаются из чистых металлов: меди, никеля и платины. В основном представляют собой каркасную или безкаркасную катушку, выполненную из однородного проводника с контактными выводами. Характеризуются прямой зависимостью сопротивления от температуры, чем выше температура, тем выше сопротивление. Имеют большой температурный коэффициент измерения, точность, характеристику близкую к линейной.

   Медь используется при измерениях от -50 до 150—180 градусов Цельсия в среде, свободной от посторонних примесей. Если температура будет выше, металл окислится, а это снижает точность.

   Никель можно применять для измерений до 250—300 градусов Цельсия. Однако стоит учитывать, что при температуре свыше 100 ºС зависимость сопротивления уже не является линейной. Она высчитывается по формулам, зависящим от марки никеля.

   Платина — это самый распространенный материал для промышленных приборов. Этот металл может использоваться при температуре до 1000—1200 градусов Цельсия, хотя на практике платиновое термосопротивление применяется до 650 ºС. Дело в том, что при температуре свыше 500 градусов Цельсия удобнее использовать датчики термопары. Кстати, стоит оговориться, что этот металл нельзя применять в восстановительных средах (углерод, пары кремния, калия, натрия и т. п.).

2. Полупроводниковое термосопротивление. Терморезистор (термистор), полупроводниковое сопротивление из разнородного сплава, может иметь прямую или обратную характеристику (PTC-термистор или NTС-термистор) зависимости сопротивления от температуры. Изготавливаются методом порошковой металлургии в виде дисков, шайб, бусинок, тонких пластинок. Имеют большой температурный коэффициент сопротивления, нелинейную характеристику, способны работать при значительных механических нагрузках и в сложных условия эксплуатации.

   NTC-термисторы типов ММТ-1 и КМТ-1 (рис. 1-а) состоят из полупроводникового эмалированного стержня (1), контактных колпачков (2) и выводов (3).

   NTC-термисторы типов ММТ-4 и КМТ-4 (рис. 1-б) выпускаются в герметичном металлическом корпусе (2), за счет чего могут использоваться даже во влажной среде. Герметизация осуществляется при помощи стекла (3) и олова (4), а сам полупроводниковый стержень (1) обернут фольгой (5).

   • рис. 1-а              рис. 1-б

   Медно-кобальто-марганцевые терморезисторы вроде МКМТ-16 бусинкового типа (NTC-термисторы) (рис. 2) — это мини-измерители в стеклянном корпусе. В нем роль сопротивления играет шарик диаметром около 0,8 мм с платиновыми выводами диаметром 0,05 мм, к концам которых приварены проводники из нихромовой проволоки диаметром 0,1 мм.

   Все термопреобразователи сопротивления , предлагаемые нашей компанией, можно посмотреть в каталоге продукции.

Термосопротивление ДТС 035

Каталог / Преобразователи температуры / Термосопротивления ТСМ , ТСП / Термосопротивление ДТС 035 Термопреобразователи (датчики температуры) предназначены для непрерывного измерения температуры различных рабочих сред (например, пар, газ, вода, сыпучие материалы, химические реагенты и т.п., а также поверхностей твёрдых тел), не агрессивных к материалу корпуса датчика. Принцип действия термосопротивления основан на свойстве проводника изменять электрическое сопротивление с изменением температуры окружающей среды. Возможно также их изготовление с параметрами отличными от стандартных по спец. заказу. Термосопротивления отличаются : конструктивными исполнениями и градуировками 50М ( ТСМ ), 100М ( ТСМ ) , 50П ( ТСП ), 100П ( ТСП ), Pt100 ( ТСП ) Конструкционное исполнение Конструктивное исполнение Модель Параметры Длина монтажной части L*, мм 035 D = 8 мм, М=20х1,5 мм**, S=22 мм Длина защитной части арматуры L = 60 мм, 80 мм, 100 мм, 120 мм, 160 мм, 200 мм, 250 мм, 320 мм, 400 мм, 500 мм, 630 мм, 800 мм, 1000 мм, 1250 мм, 1600 мм, 2000 мм** * Длина монтажной части L выбираются при заказе. ** По спец. заказу возможно изготовление датчика с параметрами, отличных от указанных. Класс допуска и диапазон измерений термопреобразователей ДТС Номинальная статическая характеристика (НСХ) 50М; 100М 50П; 100П; Pt100 Рабочий диапазон измеряемых температур -50…+180 °С -50…+500 °С Класс допуска В А; В Величина рабочего тока, не более 5 мА Количество чувствительных элементов 1 шт. ; 2 шт. Сопротивление изоляции, не менее 100 МОм Схема соединения внутренних проводников 2-х, 3-х, 4-х проводная Материал защитной арматуры сталь 12Х18Н10Т Форма заказа: AДТС035 Б– В.ГД.Е.Ж А Количество чувствительных элементов не указывается – один чувствительный элемент (стандарт) 2 – два чувствительных элемента Б Тип коммутационной головки не указывается – стандартная головка Л – датчик выполнен с увеличенной коммутационной головкой (необходимо при заказе совместно с НПТ-2) В Номинальная статическая характеристика (НСХ) 50М 100М 50П 100П Pt100 Г Класс допуска A (только для ТСП) B (стандартное исполнение) Д Схема соединений 2 – двухпроводная 3 – трёхпроводная (стандартное исполнение) 4 – четырёхпроводная Е Длина монтажной части L, мм 60, 80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 Ж Исполнение коммутационной головки не указывается – пластмассовая МГ – металлическая Документация:

Терморезисторы.

Виды и устройство. Работа и параметры

Полупроводниковые резисторы, сопротивление которых зависит от температуры называются терморезисторы. Они имеют свойство значительного температурного коэффициента сопротивления, величина которого больше, чем у металлов во много раз. Они широко применяются в электротехнике.

Устройство и работа

Они имеют простую конструкцию, выпускаются разных размеров и формы.

В полупроводниках есть свободные носители заряда двух видов: электроны и дырки. При неизменной температуре эти носители произвольно образуются и исчезают. Среднее количество свободных носителей находится в динамическом равновесии, то есть неизменно.

При изменении температуры равновесие нарушается. Если температура повышается, то число носителей заряда также увеличивается, а при снижении температуры концентрация носителей уменьшается. На удельное сопротивление полупроводника оказывает влияние температура.

Если температура подходит к абсолютному нулю, то полупроводник имеет свойство диэлектрика. При сильном нагревании он идеально проводит ток. Основной особенностью терморезистора является то, что его сопротивление наиболее заметно зависит от температуры в обычном интервале температур (-50 +100 градусов).

Популярные терморезисторы производятся в виде стержня из полупроводника, который покрыт эмалью. К нему подведены электроды и колпачки для контакта. Такие резисторы применяются в сухих местах.

Некоторые терморезисторы располагают в металлическом герметичном корпусе. Поэтому они могут использоваться во влажных местах с агрессивной внешней средой.

Герметичность корпуса создается при помощи олова и стекла. Стержни из полупроводника обернуты металлизированной фольгой. Для подключения тока применяется проволока из никеля. Величина номинального сопротивления составляет 1-200 кОм, температура работы -100 +129 градусов.

Принцип действия терморезистора основан на свойстве изменения сопротивления от температуры. Для изготовления используются чистые металлы: медь и платина.

На электрических схемах терморезисторы обозначаются:

Основные параметры

• ТКС – термический коэффициент сопротивления, равен изменению сопротивления участка цепи при изменении температуры на 1 градус. Если ТКС положительный, то терморезисторы называют позисторами (РТС-термисторы). А если ТКС отрицательный, то термисторами (NТС-термисторы). У позисторов при повышении температуры повышается и сопротивление, а у термисторов все происходит наоборот.
• Номинальное сопротивление – это величина сопротивления при 0 градусах.
• Диапазон работы. Резисторы делят на низкотемпературные (менее 170К), среднетемпературные (от 170 до 510 К), высокотемпературные (более 570К).
• Мощность рассеяния. Это величина мощности, в пределах которой терморезистор во время работы обеспечивает сохранение заданных параметров по техническим условиям.

Виды и особенности терморезисторов

Все датчики температуры на производстве работают по принципу преобразования температуры в сигнал электрического тока, который можно передавать с большой скоростью на дальние расстояния. Любые величины можно преобразовать в электрические сигналы, переведя их в цифровой код. Они передаются с высокой точностью, и обрабатываются вычислительной техникой.

Металлические терморезисторы

Материалом для терморезисторов можно использовать далеко не любые проводники тока, так как к терморезисторам предъявляются некоторые требования. Материал для их изготовления должен иметь высокий ТКС, а сопротивление должно зависеть от температуры по линейному графику в большом интервале температур.

Также проводник из металла должен обладать инертностью к агрессивным действиям внешней среды и качественно воспроизводить характеристики, что дает возможность менять датчики без особых настроек и измерительных приборов.

Для таких требований хорошо подходят медь и платина, не считая их высокой стоимости. Терморезисторы на их основе называют платиновыми и медными. ТСП (платиновые) термосопротивления работают при температурах -260 — 1100 градусов. Если температура в пределах от 0 до 650 градусов, то такие датчики применяют в качестве образцов и эталонов, так как в этом интервале нестабильность составляет не более 0,001 градусов.

Из недостатков платиновых терморезисторов можно назвать нелинейность преобразования и высокую стоимость. Поэтому точные замеры параметров возможны только в рабочем диапазоне.

Практически широко применяются недорогие медные образцы терморезисторов ТСМ, у которых линейность зависимости сопротивления от температуры намного выше. Их недостатком является малое удельное сопротивление и неустойчивость к повышенным температурам, быстрая окисляемость. В связи с этим термосопротивления на основе меди имеют ограниченное использование, не более 180 градусов.

Для монтажа платиновых и медных датчиков применяют 2-проводную линию при расстоянии до прибора до 200 метров. Если удаление больше, то применяют трехжильный кабель, в котором третий проводник служит для компенсирования сопротивления проводов.

Из недостатков платиновых и медных терморезисторов можно отметить их малую скорость работы. Их тепловая инерция достигает нескольких минут. Существуют терморезисторы с малой инерционностью, время срабатывания которых не выше нескольких десятых секунды. Это достигается небольшими размерами датчиков. Такие термосопротивления производят из микропровода в стеклянной оболочке. Эти датчики имеют небольшую инерцию, герметичны и обладают высокой стабильностью. При небольших размерах они обладают сопротивлением в несколько кОм.

Полупроводниковые

Такие сопротивления имеют название термисторов. Если их сравнить с платиновыми и медными образцами, то они обладают повышенной чувствительностью и ТКС отрицательного значения. Это значит, что при возрастании температуры сопротивление резистора снижается. У термисторов ТКС намного больше, чем у платиновых и медных датчиков. При небольших размерах их сопротивление доходит до 1 мегома, что не позволяет оказывать влияние на измерение сопротивлению проводников.

Для осуществления замеров температуры большую популярность приобрели терморезисторы на полупроводниках КМТ, состоящих из оксидов кобальта и марганца, а также термосопротивления ММТ на основе оксидов меди и марганца. Зависимость сопротивления от температуры на графике имеет хорошую линейность в интервале температур -100 +200 градусов. Надежность терморезисторов на полупроводниках довольно высока, свойства имеют достаточную стабильность в течение длительного времени.

Основным их недостатком является такой факт, что при массовом изготовлении таких терморезисторов не получается обеспечить необходимую точность их характеристик. Поэтому один отдельно взятый резистор будет отличаться от другого образца, подобно транзисторам, которые из одной партии могут иметь различные коэффициенты усиления, трудно найти два одинаковых образца. Этот отрицательный момент создает необходимость дополнительной настройки аппаратуры при замене терморезистора.

Для подключения термисторов обычно применяют мостовую схему, в которой мост уравновешивается потенциометром. Во время изменения сопротивления резистора от действия температуры мост можно привести в равновесие путем регулировки потенциометра.

Такой метод ручной настройки используется в учебных лабораториях для демонстрации работы. Регулятор потенциометра оснащен шкалой, которая имеет градуировку в градусах. На практике в сложных схемах измерения эта регулировка происходит в автоматическом режиме.

Применение терморезисторов

В работе термодатчиков существует два режима действия. При первом режиме температура датчика определяется лишь температурой внешней среды. Протекающий по резистору ток маленький и не способен его нагреть.

При 2-м режиме термистор нагревается протекающим током, а его температура определяется условиями отдачи тепла, например, скоростью обдува, плотностью газа и т. д.

На схемах термисторы (NТС) и резисторы (РТС) имеют соответственно отрицательный и положительный коэффициенты сопротивления, и обозначаются следующим образом:

Применение термисторов:

• Измерение температуры.
• Бытовая техника: морозильники, фены, холодильники и т.д.
• Автомобильная электроника: измерение охлаждения антифриза, масла, контроль выхлопных газов, системы торможения, температура в салоне.
• Кондиционеры: распределение тепла, контроль температуры в помещении.
• Отопительные котлы, теплые полы, печи.
• Блокировка дверей в устройствах нагревания.
• Электронная промышленность: стабилизация температуры лазерных фотоэлементов и диодов, а также медных обмоток катушек.
• В мобильных телефонах для компенсации нагрева.
• Ограничение тока запуска двигателей, ламп освещения, импульсных блоков питания.
• Контроль наполнения жидкостей.

Применение позисторов:

• Защита от короткого замыкания в двигателях.
• Защита от оплавления при токовой перегрузке.
• Для задержки времени включения импульсных блоков питания.
• Мониторы компьютеров и кинескопы телевизоров для размагничивания и предотвращения нарушения цвета.
• В пускателях компрессоров холодильников.
• Тепловая блокировка трансформаторов и двигателей.
• Приборы измерения.
• Автоматика управления техникой.
• Устройства памяти информации.
• В качестве нагревателей карбюраторов.
• В бытовых устройствах: закрывание дверки стиральной машины, в фенах и т.д.

Похожие темы:

Термопреобразователи, термопары, термосопротвиления в Ростове и Юге РФ

Датчики температуры. Термопреобразователи, термопары, термосопротивления

Принципы работы датчиков температуры,.термопреобразователей, термопар, термосопротивлений

Принцип действия термоэлектрических преобразователей (термопар) основан на возникновении термоэлектродвижущей силы (термоЭДС) в месте соединения двух проводников с разными термоэлектрическими свойствами. Значение термоЭДС зависит от разности температур спая и холодных концов термопары. В качестве материала термоэлектродов применяются специализированные сплавы, наиболее распространенными являются хромельалюмель (ХА) и хромель-копель (ХК). Для измерения высоких температур наиболее часто применяется термопара с термоэлектродами из чистой платины и сплава платины с 10 ͢ родия (ПП), нихросил-нисил (НН).

Типы датчиков температуры,.термопреобразователей, термопар, термосопротивлений

В данном разделе каталога представлен весь спектр термопреобразователей (датчиков температуры), а также защитной арматуры для них. Термопреобразователи применяются для непрерывного измерения температур в различных отраслях промышленности.

Принцип действия термопреобразователей сопротивления основан на свойстве проводника менять электрическое сопротивление пропорционально изменению температуры окружающей среды (ГОСТ Р 6651-2009). Конструктивно такие термопреобразователи выполняются в виде катушки из тонкой медной или платиновой проволоки на каркасе из изоляционного материала или используются тонкопленочные чувствительные элементы, заключенные в защитную гильзу.

Термосопротивления

В последнее время платиновые термосопро­тивления активно начали вытеснять медные и термопары. Связано это с появлением на рынке недорогих платиновых плёночных термочув­ствительных элементов, которые в отличие от
медных являются более стабильными и рабо­тают в более широком диапазоне температур. А по сравнению с термопарами – обеспечи­вают более высокую точность измерения и нетребуют использования дорогого кабеля. Однако в России медные термометры до сих пор находят широкое при­менение. Одно из основных преимуществ меди – это очень хорошая линейная зависимость её сопротивления от температуры в диапазоне от -50 до +200 °С и более высокая чем у платины чувствительность. Свыше 200 °С медь начинает очень быстро окисляться на воздухе, поэтому обычно верхний предел измерения для медных термосопротивлений устанавливается до 180 °С. При производстве используется проволока диаметром от 30 до 80 мкм. При дальнейшем уменьшении диаметра стоимость проволоки резко возрастает, а изготовление термосопро­тивления с заданными параметрами становится проблематичным.

Монтаж термосопротивления

При монтаже датчика температуры нужно максимально увеличить его тепловой контакт с контролируемой средой и одновременно уменьшить отток тепла от места подключе­ния. Необходимо помнить, что чувствительный элемент имеет конечную длину, поэтому глу­бина погружения датчика должна быть как минимум на несколько диаметров зонда больше, чем длина 43. При монтаже датчиков контроля поверхности очень важно место соединения предварительно смазать каким-либо вязким веществом. Также важно обеспечить тепловой контакт кабеля с контролируемым объектом, чтобы минимизировать отвод тепла от 43 датчика по кабелю.

Термопара

Термопа́ра (термоэлектрический преобразователь) — устройство, применяемое в промышленности, научных исследованиях, медицине, в системах автоматики. Применяется, в основном, для измерения температуры.
Международный стандарт на термопары МЭК 60584 (п.2.2) дает следующее определение термопары: Термопара — пара проводников из различных материалов, соединенных на одном конце и формирующих часть устройства, использующего термоэлектрический эффект для измерения температуры.

По сравнению с термометрами сопротивления термопары обладают рядом очень больших преимуществ и таких же больших недостатков. По большому счёту эти два класса приборов очень органично дополняют друг друга. И
задача киповца – определить, какой датчик температуры ему нужен для той или иной задачи. Технические требования, классификация, методы испытаний преобразователей термоэлектрических приведены в ГОСТ 6616-94.
Номинальные статические характеристики приведены в ГОСТ Р 8.585-2001. Термопары имеют очень большой диапазон рабочих температур. При этом чем больше максимальная рабочая температура термопары, тем меньше её чувствительность. С этим фактом связан большой ассортимент применя­емых термопар. При помощи термопар можно измерять температуру очень маленьких объек­тов. Для этого достаточно сварить между собой две термоэлектродные проволоки маленького диаметра. Естественно, что такая термопара имеет и очень незначительную инерционность. Термопара из недрагоценных металлов малой длины дешевле термосопротивления.

Термопара. Выбор типа

Для использования в диапазоне до +200 °С лучше применять платиновые или медные термосопротивления. В случае контроля тем­пературы очень небольшого объекта малой теплоёмкости можно использовать термопару медь-константан, которая замечательна тем, что очень легко сваривается над поверхно­стью раствора медного купороса, имеет самую высокую чувствительность и очень низкую стоимость. Для диапазона до +800 °С в России
используется термопара хромель-копель XK(L). Данные термопары имеют очень высокую чув­ствительность в широком диапазоне начиная от -200 °С. В других странах данный тип термо­пары не применяется. Самыми популярными в промышленности являются термопары типа ХА(К) хромель-алюмелевые. Теоретический диапазон их использования составляет от -200 до +1300 °С. Термопары типа К замечательны хорошей линейностью характеристики от 0 до 1000 °С.

Подключение термопар

Требования к проводам для подключения термопар установлены в стандарте МЭК 60584-3.
Следующие основные рекомендации позволяют повысить точность измерительной системы, включающей термопарный датчик:

• Миниатюрную термопару из очень тонкой проволоки следует подключать только с использованием удлинительных проводов большего диаметра;
• Не допускать по возможности механических натяжений и вибраций термопарной проволоки;
• При использовании длинных удлинительных проводов, во избежание наводок, следует соединить экран провода с экраном вольтметра и тщательно перекручивать провода;
• По возможности избегать резких температурных градиентов по длине термопары;
• Материал защитного чехла не должен загрязнять электроды термопары во всем рабочем диапазоне температур и должен обеспечить надежную защиту термопарной проволоки при работе во вредных условиях;
• Использовать удлинительные провода в их рабочем диапазоне и при минимальных градиентах температур;
• Для дополнительного контроля и диагностики измерений температуры применяют специальные термопары с четырьмя термоэлектродами, которые позволяют проводить дополнительные измерения сопротивления цепи для контроля целостности и надежности термопар.

Доставка термопреобразователей в города Юга России

Мы доставим термопреобразователи в течении одного — двух дней в города: Таганрог, Новочеркасск, Азов, Шахты, Волгодонск, Сальск, Краснодар, Тихорецк, Тимашевск, Сочи, Новороссийск, Анапа, Туапсе, Геленджик, Ейск, Майкоп, Армавир, Волгоград, Элиста, Астрахань, Ставрополь, Невинномысск, Минеральные Воды, Кисловодск, Пятигорск, Железноводск, Черкесск, Нальчик, Владикавказ, Грозный, Махачкала.

Теория традиционной китайской медицины и методы лечения болезней

World J Gastroenterol. 1 июля 2004 г .; 10 (13): 1854–1856.

Ай-Пин Лу, Хун-Вей Цзя, Чэн Сяо, Институт фундаментальной теории Китайской академии традиционной китайской медицины, Пекин 100700, Китай

Цин-Пин Лу, Национальный исследовательский центр фармацевтической инженерии, Наньчан 330077, провинция Цзянси, Китай

Вклад авторов: Все авторы внесли равный вклад в работу.

Для корреспонденции: Dr.Ай-Пинг Лу, Институт базовой теории Китайской академии традиционной китайской медицины, Пекин 100700, Китай. nc.ten.atb.cilbup@mctac

Телефон: + 86-10-64067611 Факс: + 86-10-64013896

Получено 18 ноября 2003 г .; Пересмотрено 21 января 2004 г .; Принято 1 февраля 2004 г.

Copyright © Автор (ы) 2004. Опубликовано Baishideng Publishing Group Inc. Все права защищены. Эта статья цитируется в других статьях PMC.

Abstract

Традиционная китайская медицина, включая фитотерапию и иглоукалывание, как один из важнейших компонентов дополнительной и альтернативной медицины (CAM), играет ключевую роль в формировании интегративной медицины.Почему современные лекарства, нацеленные на специфичность заболеваний, не дают теоретических эффектов при клиническом наблюдении? Почему традиционная китайская медицина, нацеленная на Чжэн (синдром), не дает теоретических результатов в клинике? Должны быть причины объединить западную медицину с китайской фитотерапией, чтобы сформировать интегративную медицину. Во время интеграции вопрос о том, как разъяснить влияние теории САМ на западную медицину, стал актуальной темой. Эта статья посвящена исследованию влияния теории традиционной китайской медицины на терапию болезней в западной медицине.

ВВЕДЕНИЕ

Более одной трети пациентов в США используют дополнительную и альтернативную медицину (CAM) [1], и все больше и больше ученых проявляют интерес к исследованиям в области интегративной медицины в США. Недавние исследования показали, что интегративная медицина (а также дополнительная и альтернативная медицина) может способствовать первичной медико-санитарной помощи [2,3]. Традиционная китайская медицина (ТАМ), включая фитотерапию и иглоукалывание, как одна из наиболее важных частей САМ, должна сыграть ключевую роль в формировании интегративной медицины.Во время интеграции вопрос о том, как уточнить влияние теории САМ на западную медицину, стал актуальной темой.

ТКМ была создана две тысячи лет назад и развивалась в последующие столетия. TCM распознает человеческое тело по системной дискриминации и кибернетическим путем. ТКМ можно охарактеризовать как целостную с упором на целостность человеческого тела и тесную взаимосвязь между человеком и его социальной и природной средой. Традиционная китайская медицина направлена ​​на поддержание здоровья, а при лечении заболеваний особое внимание уделяется повышению сопротивляемости организма болезням.Для улучшения здоровья в традиционной китайской медицине используются несколько естественных терапевтических методов.

Чжэн (синдром) – основная единица и ключевой термин в теории традиционной китайской медицины. Чжэн – результат анализа всех симптомов и признаков. Все терапевтические методы традиционной китайской медицины основаны на дифференциации Чжэн. Эти методы используются тысячи лет, что доказывает эффективность терапевтического подхода традиционной китайской медицины. С этой точки зрения Чжэн должен играть важную роль в определении эффекта. В сочетании с современной медициной Чжэн должен оказывать влияние на патогенез заболевания, что напрямую влияет на терапевтический эффект.

ИСТОРИЧЕСКАЯ ИНФОРМАЦИЯ

Во время формирования TCM не было ничего модернизированного в медицинской и биологической областях, но было что-то развитое в китайской философии, астрономии и литературе. Также в то время люди получили большой опыт того, как бороться с расстройствами естественными методами, такими как проколы, цигун (контроль сознания), прием растений. Некоторые таланты в Китае начали обобщать эти явления и сублимировать их в теории, основанные на их философских и социальных знаниях того времени.Теория – это оригинальный ТКМ. Таким образом, TCM занимается физиологией и патологией человека в соответствии со старым китайским философским мышлением. В последующие столетия, накопление опыта и добавление относительных знаний (таких как данные клинических наблюдений и меньший анатомический опыт) привели к развитию ТКМ. Терминология TCM частично восходит к китайской философии. Другие термины в традиционной китайской медицине, даже такие же, как и в современной медицине, имеют совершенно другое значение. Считается, что для понимания физиологии ТКМ в какой-то степени необходимо иметь некоторые знания о китайской философии.

ФИЗИОЛОГИЯ И ПАТОЛОГИЯ В ТКМ

В процессе становления и развития ТКМ существуют две идеологические идеи, которые полностью проникают во весь процесс. Первая – это идея гомеостаза, которая фокусируется на целостности человеческого тела и подчеркивает тесную связь между человеческим телом и его социальной и природной средой (целостность между человеком и космосом). Вторая – это идея динамического баланса, которая делает акцент на движении в целостности. Физиологически ТКМ распознает человеческое тело по системной дискриминации и кибернетическим путем.В подходе системной дискриминации внутренняя деятельность человеческого тела может быть выяснена путем анализа аудиовизуальной информации. Человеческое тело, сложная система, может быть идентифицирована как различные тесно связанные системы, образующие сеть (целостность). Внешняя информация должна отражать нечто внутреннее из-за целостности человеческого тела и его социальной и природной среды. Например, сердце как центр вместе с кровью, сосудом, разумом, языком, тонкой кишкой состоит из сердечной системы в традиционной китайской медицине.Любая информация из любых частей в системе может продемонстрировать работу системы, даже если структура части неясна. В кибернетическом подходе TCM рассматривает человеческое тело как саморегулируемую системную сеть. Сеть связана меридианом, который существует во всем теле. Поток крови и жизненной энергии также способствует связи. Теория пяти элементов в традиционной китайской медицине, называемая деревом, огнем, землей, металлом и водой, делит человеческое тело на пять систем. Каждая система имеет свои особенности, о которых можно судить, анализируя эти природные материалы.Движение и взаимообмен между пятью элементами используются для объяснения физиологии человеческого тела.

Поскольку TCM обладает уникальной физиологией в понимании человеческого тела, у нее есть особое понимание расстройств человеческого тела. Патологически ТКМ фокусируется на патогенности социальных и природных факторов. Факторы имеют тесную связь с людьми и состоят из целостности. В основном это непрямые и неспецифические факторы, если мы говорим, что бактерии или вирусы являются прямыми и специфическими факторами.ТКМ – это не полный поиск конкретного патогена и патологических изменений в конкретном органе, а поиск нарушений среди самоконтролируемых систем путем анализа всех симптомов и признаков. В сердечной системе любое нарушение в любой части системы полезно для выяснения патологии. В то же время сравнение нарушения, произошедшего в разный период, также важно в патологических исследованиях. TCM делает упор на динамические изменения в любых частях и любых соединениях в самоуправляемой системе.

ТЕРАПЕВТИЧЕСКИЙ МЕХАНИЗМ В TCM

Физиология TCM отличается саморегулируемой системой распознавания, а ее патология характеризуется динамическими изменениями в системе (прямыми или косвенными, специфическими или неспецифическими). Терапевтический механизм традиционной китайской медицины направлен на повышение устойчивости человеческого организма к заболеваниям и их профилактику за счет улучшения взаимосвязей между самоконтролируемыми системами. Чтобы достичь этого подхода, традиционная китайская медицина использует различные терапевтические методы, такие как умственно-духовные методы (такие как цигун, бокс тайцзи), естественные методы (иглоукалывание, прижигание, фитотерапия).Эти терапевтические методы характеризуются меньшим количеством побочных эффектов, поскольку они естественны. TCM оценивает терапевтические результаты, сравнивая симптомы до и после лечения. Лечение основано на дифференциации симптомов для выяснения того, что не так в системе самоконтроля. ТКМ ищет терапевтический механизм в целостности. Целостность включает в себя самого человека как целостность и целостность между человеком и его социальной и природной средой. Терапевтический механизм может быть достигнут путем активации систем, улучшения связи между системами и повышения сопротивляемости человека.Механизм традиционной китайской медицины не похож на современную медицину, которая ищет механизм на клеточном или молекулярном уровне (например, уничтожение бактерий и вирусов, антагонистический метод). Если кто-то живет хорошо (без симптомов), он здоров в традиционной китайской медицине, есть ли у него какие-либо признаки клеточного и молекулярного уровня, такие как высокое кровяное давление.

КЛЮЧЕВЫЙ ТЕРМИН В ТКМ ТЕРАПЕВТИЧЕСКОГО ПОДХОДА: ДИФФЕРЕНЦИАЦИЯ ZHENG

Чжэн (синдром), основная единица традиционной китайской медицины, определяет терапевтические методы. Чжэн – результат тщательного анализа всех симптомов и признаков (включая внешний вид языка и ощущение пульса).Результат Чжэна может измениться, поскольку могут измениться симптомы и признаки. В традиционной китайской медицине много чжэн, как простых, так и комбинированных.

Чжэн, как ключевой термин и основная единица в терапевтической теории традиционной китайской медицины, развивается вслед за прогрессом в теории болезней. Десятки лет назад Чжэн не включал никаких признаков с помощью современных диагностических инструментов, а в настоящее время Чжэн в некоторой степени сочетается с диагностикой болезни или относится к ней во время терапевтического процесса.

Процесс получения результата называется дифференцировкой Чжэн, которая основана на физиологии и патологии традиционной китайской медицины.

ВЛИЯНИЕ ZHENG НА ЛЕЧЕНИЕ ЗАБОЛЕВАНИЙ

Ключевые единицы заболевания обычно включают этиологию, патологию и местонахождение заболевания. Современная медицина пытается уточнить причину, патологию и локализацию, и в результате терапевтический подход нацелен на специфичность. Новые лекарства в современной медицине разрабатываются на основе строго разработанных научных фармакологических тестов, ориентированных на специфичность. Фармакологические тесты показывают лучший эффект, чем эффект, показанный в клинике.

При дифференцировке Zheng клинический эффект должен быть лучше, если следовать теории дифференциации Zheng и физиологии TCM. К сожалению, эффект на практике, даже полностью следуя дифференциации Чжэна, не так хорош, как теоретический. Должны быть причины, объясняющие разницу между теоретическими и клиническими эффектами в практике традиционной китайской медицины.

Вкратце, есть два вопроса о терапевтической проблеме в медицинской науке.Во-первых, почему в современной медицине существует разница между фармакологическими и клиническими эффектами? Во-вторых, почему существует разница между теоретическим и клиническим эффектом в традиционной китайской медицине?

Вопросы касаются того, что существует некоторый недостаток терапевтического подхода как в современной медицине, так и в традиционной китайской медицине.

Любая болезнь (заболеваемость) может иметь две части внешнего вида. Один из них – это так называемая специфичность к реалиям заболеваемости, таким как патологические изменения.Другой – неспецифичность, которая относится к реакциям, вызванным взаимодействием между личным телосложением и окружающей средой, например, неоднородными проявлениями. Современная медицина нацелена на изучение специфики заболеваемости, в то время как традиционная китайская медицина в основном нацелена на изучение реальности заболеваемости путем проверки внешнего вида (то есть дифференциации Чжэн). Считается, что неспецифичность иногда может влиять или изменять процесс заболеваемости, и только нацеливание на специфичность недостаточно, чтобы остановить прогрессирование заболеваемости [4].

Болезнь в основном относится к специфичности причины и патологии с меньшим акцентом на неспецифичности. К неспецифичности относятся все симптомы и признаки, не вызванные непосредственно конкретной причиной или патологией. Обычно процесс заболевания решает специфика. Лекарства в современной медицине нацелены на конкретную причину и патологию, и обычно они дают хороший эффект, даже если эффект не так хорош, как фармакологический эффект. Поскольку конкретную причину и патологию найти не у всех заболеваний, действие современных лекарств зависит от того, ясны причина и патология или нет.На самом деле современные лекарства хороши для лечения этих заболеваний с выясненной причиной и патологией, но не годятся для лечения этих болезней из-за множества факторов в патогенезе, которые стали более распространенными в медицинской науке.

Однако всякий раз, когда неспецифичность влияет на специфичность, лекарства, направленные на специфичность, не имеют хорошего эффекта. Это основная причина того, что современные препараты в некоторых случаях неэффективны при лечении заболевания с выясненной причиной и патологией.

Чжэн в основном относится к неспецифичности и части специфичности, которая получается только из симптомов и знаков, спрашивая, наблюдая и ощущая, поскольку современных диагностических инструментов нет. Китайская фитотерапия, основанная на Чжэн, который рассматривается как результат дифференциации симптомов и признаков, нацелена на неспецифичность и часть специфичности. Эффект фитотерапии не так хорош в лечении болезни со специфическими признаками, которые могут быть получены только с помощью современных диагностических инструментов, поскольку Чжэн не ссылается на эти признаки. Однако действие фитотерапии лучше в некоторых случаях, когда неспецифичность определяет процесс заболевания. Таким образом, причина, по которой существует разница между теоретическим эффектом, основанным на дифференцировке Чжэна, и клиническим эффектом, заключается в том, что дифференцировка Чжэна не может точно дифференцировать специфичность заболевания.

ОБЪЕДИНЕНИЕ ЧЖЕНГА С ЗАБОЛЕВАНИЕМ: НОВАЯ СТРАТЕГИЯ В ТЕРАПЕВТИЧЕСКОМ ПОДХОДЕ

Следуя теории ТКМ Чжэн, разные заболевания можно лечить одним и тем же терапевтическим подходом, если они проявляются одинаково.Один травяной препарат можно использовать для лечения различных заболеваний, что является обычным явлением в традиционной китайской медицине. Точно так же одно и то же заболевание можно лечить разными терапевтическими подходами, если болезнь проявляется разными чжэнами. В традиционной китайской медицине часто бывает, что один вид болезни лечится разными методами. Как упоминалось выше, Чжэн является результатом дифференциации симптомов и основных признаков, полученных в результате наблюдения (наблюдения за языком) и ощущения (ощущения пульса), и определенно Чжэн не так точен.Следующий пример может быть использован для объяснения нехватки информации о Чжэне. Гастрит и рак желудка могут проявлять схожие симптомы и первичные признаки, что позволяет предположить, что они могут быть дифференцированы от того же Чжэна в традиционной китайской медицине и могут лечиться с помощью одного и того же подхода традиционной китайской медицины. Эффект, несомненно, должен быть другим, так как рак желудка трудно вылечить с помощью фитотерапии. Таким образом, дифференциация Zheng не дала бы никакого хорошего эффекта, если не выяснена специфичность, являющаяся решающим фактором при оценке эффектов.

Сообщалось, что эффекты двух травяных препаратов, нацеленных на ишемическую болезнь сердца с разными чжэнами, по крайней мере частично зависели от чжэнов. Результаты показали, что для случаев ишемической болезни сердца с дефицитом Ци Чжэн можно облегчить с помощью фитотерапии, чтобы усилить дефицит Ци с эффективной скоростью 89%, в то время как случаи можно облегчить с помощью фитотерапии, нацеленной на ишемическую болезнь сердца и питающей Инь с эффективной скоростью. 60%. Для случаев ишемической болезни сердца с дефицитом Инь, Чжэн можно облегчить с помощью фитотерапии, чтобы питать Инь с эффективной скоростью 87%, в то время как случаи можно облегчить с помощью травяной медицины, чтобы усилить Ци с эффективной скоростью 65%.Таким образом, дифференциация Чжэн играет важную роль в терапевтическом процессе и влияет на терапевтический результат конкретного заболевания.

Следуя теории болезни, должна быть определенная терапия, направленная на конкретную причину, патологию и локализацию. Если специфика выяснена, болезнь будет излечена. На самом деле, может не быть такого хорошего эффекта в облегчении некоторых заболеваний или симптомов, даже если специфика уточняется. Причина в том, что неспецифичность влияет на специфичность.Таким образом, нацеливание на специфичность заболевания может не привести к хорошему эффекту или вообще не дать эффекта, когда неспецифичность является решающей при оценке эффекта. Пример с лекарствами для снижения артериального давления поможет объяснить причину. У пациентов с гипертонией есть несколько хороших лекарств для снижения артериального давления, и на самом деле всегда есть случаи, показывающие какой-либо эффект после приема лекарств. Частичная причина заключается в том, что в некоторых случаях гипертонии неспецифический внешний вид может играть ключевую роль в влиянии лекарств.На данный момент необходимо разработать новые антигипертензивные препараты для случаев, когда неспецифичность является решающим фактором.

Сочетание дифференциации Чжэна с диагностикой болезни, которая сочетает в себе фитотерапию, направленную в основном на неспецифичность, с современными лекарствами, нацеленными на специфичность, позволит достичь наилучшего терапевтического эффекта.

Многие клинические исследования показали, что сочетание современных лекарств с фитотерапией может значительно усилить эффект. Например, эффективность лечения ишемической болезни сердца современными препаратами (стандартная терапия) составила 45. 5%, при расчесывании лечебными травами – до 87,3% [5]. Важно изучить, как сочетать эти две терапии.

Необходимо провести больше двойных слепых клинических испытаний как современных лекарств, так и лекарственных трав. Вся конкретная и неконкретная информация должна быть собрана для дальнейшего анализа.

Любое новое лекарство, даже нацеленное на конкретную патологию, не действует во всех случаях заболевания, поскольку эффект неспецифичности может повлиять на процесс патогенеза.Любые лечебные травы, полученные на основе точной дифференциации Zheng, не действуют во всех случаях с Zheng, поскольку недостаточная специфичность может потерять решающий фактор в лечении.

После получения информации о новой классификации лекарств наилучший эффект может быть достигнут либо комбинацией лекарств, нацеленных на специфичность, с лекарственными травами, нацеленными на неспецифичность, либо путем разработки сложных новых лекарств, ориентированных как на специфичность, так и на неспецифичность.

TCM фокусируется на целостности человеческого тела и тесной связи с его социальной и природной средой.Он распознает физиологию человека, анализируя внешнюю информацию с помощью системной дискриминации и кибернетического подхода, и считает, что любые нарушения вызваны нарушением в любой части самоконтролируемой системы в целостности. В терапии ТКМ естественным образом воздействует на неспецифичность и часть специфичности.

Почему современные лекарства не могут достичь эффекта, подобного фармакологическому исследованию, и того же эффекта при той же болезни, заключается в том, что Чжэн в традиционной китайской медицине способствует прогрессированию болезни.Важно уточнить, в какой ситуации лекарства, направленные на специфичность заболевания, будут эффективными и как сделать это лекарство более эффективным.

Сноски

При поддержке Программы ключевых грантов Национального управления традиционной китайской медицины №2000-JZ-02 и Ключевой программы Национального фонда естественных наук Китая №002

Под редакцией Ваня XL Корректура: Чен WW и Xu FM

Ссылки

1. Айзенберг Д.М., Дэвис Р.Б., Эттнер С.Л., Аппель С., Уилки С., Ван Ромпей М., Кесслер Р.С.Тенденции использования альтернативной медицины в Соединенных Штатах, 1990–1997 годы: результаты последующего национального исследования. ДЖАМА. 1998; 280: 1569–1575. [PubMed] [Google Scholar] 2. Bell IR, Caspi O, Schwartz GE, Grant KL, Gaudet TW, Rychener D, Maizes V, Weil A. Интегративная медицина и исследование системных результатов: проблемы появления новой модели первичной медико-санитарной помощи. Arch Intern Med. 2002. 162: 133–140. [PubMed] [Google Scholar] 3. Корбин Уинслоу Л., Шапиро Х. Врачи хотят получить информацию о дополнительной и альтернативной медицине, чтобы улучшить общение со своими пациентами.Arch Intern Med. 2002; 162: 1176–1181. [PubMed] [Google Scholar] 5. Ван X, Чен К., Ван В. [Клиническое исследование очищенной капсулы xuefu при лечении стенокардии] Чжунго Чжунси Цзехэ Зажи. 1998. 18: 399–401. [PubMed] [Google Scholar]

Древняя теория и современные исследования

Abstract

Прижигание имеет двойной эффект тонизации и очищения в теориях традиционной китайской медицины, которые основаны на двух аспектах: действиях системы меридианов и роли моксы. и огонь. Современные исследования механизма прижигания в основном касаются теплового, радиационного и фармакологического действия моксы и продуктов ее горения.Результаты экспериментов показали, что тепловая стимуляция прижигания влияет как на мелкие, так и на глубокие ткани кожи, а тепловые эффекты прижигания тесно связаны с рецепторами тепла и / или полимодальными рецепторами. Спектр излучения горящей моксы колеблется от 0,8 до 5,6 мкм м; пик составляет около 1,5 мкм м, лежащий в ближней инфракрасной области. Существует поразительная согласованность инфракрасных спектров трех типов непрямого прижигания и единого спектра акупунктурных точек; все имеют пики излучения около 10 мкм м.Было обнаружено множество ингредиентов из листьев полыни и дыма моксы, которые обладают разнообразной биологической активностью; считалось, что они участвуют в комплексных эффектах прижигания. Несмотря на то, что было проведено множество исследований и достигнут некоторый прогресс, до полного понимания механизма прижигания еще очень далеко.

1. Введение

Прижигание – это вид наружного лечения; он основан на теории традиционной китайской медицины (ТКМ), и обычно он запекает акупунктурные точки с помощью горящей моксы шерсти.Прижигание может углублять меридианы и регулировать ци-кровь и уже более 2500 лет используется для предотвращения и лечения болезней. Цзо чжуань из династии до Цинь в Китае, в которой записано обсуждение болезни, произошедшей в 581 году до нашей эры, считается самой ранней литературой по прижиганию. В шелковых книгах, обнаруженных в гробнице Мавандуй династии Хань (около 168 г. до н.э.), Классическое прижигание одиннадцати меридианов рук и ног и Рецепты пятидесяти двух болезней , было задокументировано использование прижигания для лечения сложных заболеваний.Во Внутреннем каноне Хуанди содержится много прижигания; он сделал вывод, что происхождение прижигания связано с жизненными привычками и характеристиками болезней северной альпийской нации в части Су вэнь, И фа фан и лунь . Позднее, после династии Хань, врачи добились значительных успехов в теории и практике прижигания и сделали прижигание зрелым и широко используемым методом лечения.

Прижигание применялось при лечении большого количества заболеваний.Библиометрический анализ статей, опубликованных с 1954 по 2007 год в Китае, показал, что с помощью прижигания можно вылечить до 364 видов заболеваний. Наиболее правильными показаниями к прижиганию являются неправильное положение, диарея и колит; общие надлежащие показания – недержание мочи и дисменорея; Следующими распространенными надлежащими показаниями являются остеоартрит коленного сустава, синдром нарушения височно-нижнечелюстного сустава, повреждение мягких тканей, боль в пятке, астма, задержка мочи и опоясывающий герпес [1]. Прижигание также можно использовать для лечения слабости, усталости и проблем, связанных со старением. Прижигание можно разделить на традиционное прижигание, лекарственное прижигание и современное прижигание. Традиционная терапия прижигания чаще всего используется в древних и современных клиниках прижигания; он характеризуется использованием моксы в качестве обжигающего материала и может быть разделен на прямое прижигание и непрямое прижигание в зависимости от того, контактирует ли мокса непосредственно с кожей во время операции. Конус моксы, помещенный непосредственно на кожу и поджигаемый, называется прямым прижиганием, в то время как мокса, находящаяся на определенном расстоянии от кожи, называется непрямым прижиганием.Изоляционными материалами непрямого прижигания могут быть воздух, чеснок, имбирь, аконит, соль и т. Д. Медикаментозное прижигание, также называемое природным прижиганием, использует раздражающие препараты (такие как кантарис, чеснок и семя синапис), чтобы покрыть поверхность акупунктурных точек и сделать местную кожу покрасневшей и покрытой волдырями, чтобы вылечить болезни. Современные прижигания, такие как микроволновое прижигание, лазерное прижигание и электротермическое прижигание, используются для моделирования традиционных факторов стимуляции прижигания физическими или химическими методами для достижения терапевтического эффекта прижигания.Обычно в узком смысле прижигание относится к традиционному прижиганию мокса. Этот обзор будет сосредоточен на изучении древней теории и современных механизмов традиционного прижигания.

2. Традиционная теория прижигания

Лин Шу, Гуань Нэн говорит, что там, где игла не работает, действует прижигание. Теория традиционной китайской медицины утверждает, что прижигание имеет двойной эффект: тонизирование и очищение. В отличие от игл и лекарств, характеристики прижигания материалов и использования огня определяют, что его эффективность имеет тенденцию к согреванию и питанию.Таким образом, при синдроме дефицита холода часто применяется прижигание, хотя при некоторых синдромах избыточного тепла оно также может применяться. Роли прижигания можно в общих чертах разделить на теплое питание, теплую выемку грунта и теплое таяние. Теплое питание означает согревание Ян, тонизирование ци, питание крови и снятие истощения; теплые выемки относятся к функциям активации крови, растворению застоя, продвижению ци, углублению каналов и снятию боли; Теплое таяние относится к функциям уменьшения мокроты, устранения застоя, удаления ветра, рассеивания сырости, вытягивания яда и удаления тепла.Некоторые люди считают, что теплые дноуглубительные работы являются природой прижигания и играют ключевую роль в эффектах прижигания. Функции прижигания, изгнания холода, стимулирования кровообращения в меридианах и коллатералях, удаления тепла, детоксикации и т. Д. Зависят от эффективности прижигания для циркуляции ци и кровотока [2].

В базовой теории традиционной китайской медицины эффекты прижигания основаны на двух аспектах: действие системы меридианов и роль моксы и огня.

2.1. Система меридианов

TCM обычно объединяет «иглоукалывание» и «прижигание», поскольку они оба являются схожими терапевтическими средствами, основанными на той же теории меридиана и акупунктурной точки. Другими словами, терапевтический эффект прижигания частично зависит от неспецифической системы меридианов организма.

Прижигание тесно связано с меридианами, кожными покровами и акупунктурными точками. Система меридианов состоит из каналов и коллатералей; это пути взаимодействия внутреннего и внешнего, контакта с органами, протекания ци-крови и регулирования всего тела. Лин Шу, Хай Лунь говорит, что существует двенадцать регулярных каналов, внутренние принадлежат внутренностям, а внешние соединяются с конечностями. TCM считает, что человек – это как единое целое. Органы и конечности общаются и взаимодействуют через систему меридианов, которая играет очень важную роль в физиологических функциях и патологических процессах. Кожные области являются поверхностной частью двенадцати регулярных каналов, которые питаются канальной ци. Кожные области могут показывать состояние ци-крови из меридианов и органов, а также могут получать лечебную стимуляцию, а затем оказывать воздействие.Акупунктурные точки – это участки на поверхности тела, в которых собирается ци органов и меридианов, которые действуют как целевые точки и точки реакции на лечение.

В процессе лечения прижиганием кожные области и акупунктурные точки являются терминалами системы меридианов, приемниками, с помощью которых стимуляция прижигания может передаваться в организм. Через систему меридианов прижигание может усилить недостаточность и уменьшить чрезмерность и напрямую исправить болезненное состояние человеческого тела или активировать функцию самовосстановления системы меридианов и сыграть терапевтическую роль.Например, разные акупунктурные точки могут вылечить разные заболевания при прижигании, и одни и те же акупунктурные точки могут дать одинаковые результаты независимо от акупунктуры или прижигания; все это доказало, что меридианы тела и система акупунктурных точек играют важную роль в лечении прижигания.

2.2. Мокса и огонь

Элементарная медицина считает, что болезни, которые нельзя вылечить с помощью лекарств и иглоукалывания, следует лечить с помощью прижигания. Уникальные терапевтические эффекты прижигания тесно связаны со спецификой моксы и огня.

О пожаре при прижигании в TCM, в Shen jiu jing lun говорится, что прижигание огнем, потому что оно горячее и быстрое, мягким телом может смириться с этим, чтобы устранить тень; он может двигаться вместо того, чтобы оставаться и всегда входить в органы. Огонь горячий, поэтому он может согреть Ян и устранить холод Инь, даже он может растопить отравляющие вещества, вызванные влажностью, ветром, мокротой и т. Д.; Огонь быстр, поэтому он может углубить каналы, устранить боль или онемение, а также активную кровь и ци.Итак, особенность огня моксы показывает главную роль прижигания.

Материалы очень важны для прижигания. Выбор материалов для прижигания в ТКМ действительно суров. Pu ji fang, Acupuncture процитировал Xiao pin fang на восемь видов огня: прижигание сосновым дровами, трудно поддающееся лечению; кедровое дрова, язва и гной; апельсиновый огонь, кожа болит; тутовое дерево, мышцы засохли; огонь древесного мармелада, тело истощено; бамбуковый огонь, повреждение сухожилий, чрезмерная дряблость свинцовых сухожилий; трехлистный огонь апельсинового дерева, прожилки «схлопываются»; возгорание вяза, повреждение костей, чрезмерное увядание свинцовой кости; ни один из них не может быть использован.Но мокса огонь теплый, но не сухой, и он может подниматься и опускаться с сильной проникающей способностью во внутренние органы. В компендиуме Materia Medica сказано, что лист моксы слегка горький и чрезмерно пряный в сыром виде и слегка пряный и чрезмерно горький при обработке. Мокса с природой чистого Ян, сырая мокса теплая и становится горячей после обработки. Он может выдержать огонь Тай-Янь и вернуться к умирающему Яну. Он может пройти через три инь, избавиться от холода и сырости и превратить холод в тепло после приема внутрь.Прижигание листом моксы может попасть в каналы и вылечить сотни болезней. Его функция великолепна. Лекарственные свойства листьев моксы (сырых) заключаются в том, что они становятся теплее после обработки, становятся шерстью моксы (обработанной), которая подходит для прижигания, и чем старше, тем лучше. Древние выбрали моксу в качестве материала для прижигания из-за того, что ее легко собирать, а также из-за ее лекарственных свойств, и многолетняя клиническая практика доказала это.

3. Исследование механизма прижигания

Современные исследования прижигания начались в начале прошлого века, японские ученые начали наблюдать физические характеристики прижигающих материалов и влияние прижигания на кровяное давление и перистальтику кишечника в 1912 г. [3, 4] .На сегодняшний день проводится все больше и больше исследований воздействия прижигания на организм человека или экспериментальных животных, почти с участием всех основных физиологических систем, особенно в области обезболивания, повышения иммунитета и борьбы со старением. В то же время постепенно развивались исследования механизма прижигания, в основном связанные с тепловыми эффектами, радиационными эффектами и фармакологическими действиями моксы и продуктов ее горения.

3.1. Тепловые эффекты

Горение моксы без пламени может привести к высокой температуре около 548–890 ° C [5, 6]; оно вызывает ощущение тепла, когда находится близко к телу, поэтому некоторые люди думают, что это лечение, по сути, тепловое физическое воздействие [7].Эксперимент подтвердил, что однократное прижигание мокса конуса (2 мг) чжуан (единица дозы прижигания) на животе мышей может повысить температуру до 130 ° C за пределами кожи точки и до 56 ° C внутри кожи; в передней конечности вдали от места стимуляции таких же изменений температуры не наблюдалось [8]. При использовании прямого прижигания мокса конуса 50 мг на коже мышей с имплантированной термопарой температура эпидермального, подкожного и базального слоев была различной; Результаты показали, что термостимуляция прижигания влияет как на мелкие, так и на глубокие ткани кожи [9].Максимальное изменение температуры при непрямом прижигании составило около 65 ° C на коже и 45 ° C в подкожном слое [10]. Температурно-временная кривая мокса шишки может характеризоваться фазами медленного подъема, быстрого подъема, быстрого спада и медленного спада, а прижигание с отделением имбиря может «буферировать» изменения температуры [11]. Фактическая температура непрямого прижигания в значительной степени зависит от текстуры, размера и влажности изоляционного материала [12].

Тепловые эффекты различных прижиганий неодинаковы.Некоторые люди использовали терморезисторный термометр и компьютерную онлайн-обработку в реальном времени для измерения температуры кожи в точках акупунктуры при различных прижиганиях: прямое прижигание, прижигание с отделением имбиря, прижигание суспензией, легкое прижигание и прижигание гелий-неоновым лазером. Все они, за исключением прижигания гелий-неоновым лазером, значительно изменили температуру акупунктурных точек через кожу на мышечные, и у каждого были свои правила и особенности. Результаты показали, что влияние на акупунктурную точку и даже эффективность прижигания зависит от изменения температуры акупунктурной точки, вызванной прижиганием [13].Другие наблюдали взаимосвязь между эффектом прижигания и интенсивностью термической стимуляции через изменение болевого порога. В течение 40-60 минут прижигания болевой порог повышался со временем операции, и увеличение количества горящей моксы в единицу времени может значительно улучшить немедленный обезболивающий эффект и длительные эффекты [14]. Эксперимент по активации нейрона subnucleus reticularis dorsalis (SRD) с помощью различной интенсивности термической стимуляции прижигания показал, что ядовитая термическая (44–52 ° C) стимуляция может активировать нейроны SRD, которые выходят на плато, когда площадь стимулирования увеличивается до определенного диапазона [ 15].

Тепло-тепловой эффект прижигания имеет тесную связь с теплыми рецепторами (WR) или / и полимодальными рецепторами (PR). Жаропонижающий и термолитический эффекты прижигания достигаются за счет стимуляции полимодальных рецепторов акупунктурных точек [16–18]. Воздействие прижигания на кожу может проявляться в виде жара, покраснения, боли, волдырей и других явлений кожного раздражения и ожогов. Прижигание может привести к сужению сосудов в точке жжения, в то время как расширение сосудов вокруг точки и увеличению периферического артериального кровотока и проницаемости микрососудов [8, 19].Еще одним тепловым эффектом прижигания является индукция белков теплового шока (HSP) в местных тканях. HSP представляют собой класс функционально связанных белков, участвующих в сворачивании и разворачивании других белков. В качестве эндогенного защитного механизма HSP могут синтезироваться в клетках в ответ на гипертермию и другие стрессы окружающей среды. HSP, индуцированные прижиганием, могут быть важным фактором его механизма действия [20].

3.2. Эффекты излучения

При облучении акупунктурных точек крыс, моделирующих боль, радиогенным теплом 40–43 ° C, не происходит значительных изменений в латентности взмахов хвостом или пороге вокализации, что позволяет предположить, что никакая термическая стимуляция не может достичь эффективности прижигания [21]. Горящая мокса испускает видимый свет и инфракрасное (ИК) излучение; поэтому, помимо теплового воздействия, влияние нетеплового излучения может играть важную роль в эффективности прижигания. Физика говорит нам, что излучение – это процесс распространения энергии вовне в форме электромагнитных волн или частиц; любой объект с температурой выше абсолютного нуля излучает электромагнитное излучение. В настоящее время распространено мнение, что спектр излучения воспламененной моксы колеблется от 0,8 до 5,6 90 · 101 мкм 90 · 103 м; пик находится рядом 1.5 мкм м, лежащая в ближней инфракрасной области (NIR) [22]. Но результаты сообщаются по-разному из-за методов измерения и условий эксперимента. Тепловое излучение горящей палочки моксы, измеренное косвенными методами, в основном имеет дальний инфракрасный (FIR) ближний ИК-диапазон, с пиком спектра 2,8 90 · 101 мкм 90 · 103 м [23]. Спектр излучения палочек моксы с лекарством, измеренный с помощью монохроматора видимого и инфракрасного диапазона, распределяется от красного света через ближний инфракрасный диапазон до среднего инфракрасного (MIR), в котором наблюдается множество пиков, особенно при 2.4 мкм м и без участков с длиной волны короче 0,6 мкм м [24].

Путем анализа и сравнения спектров инфракрасного излучения прижигания, замещающего прижигания и акупунктурных точек человеческого тела, было обнаружено удивительное соответствие в спектрах трех типов непрямого прижигания, а именно, разделенных с заранее подготовленным монашеством, имбирь и чеснок, а также единый спектр акупунктурных точек. У обоих были пики радиации около 7.5 мкм м (после модификации эта длина волны должна быть около 10 мкм м). Однако спектр заменителя прижигания (разделенного огурцом и морковью) полностью отличался от них. Его согревающая функция была намного меньше, чем у традиционного прижигания, и также была большая разница между спектрами инфракрасного излучения мокса-палочки (с пиком на 3,5 мкм м) и акупунктурных точек (см. Также и). Результаты показали, что в терапевтическом эффекте традиционного непрямого прижигания важную роль играют резонансные колебания инфракрасного излучения непрямого прижигания и акупунктурных точек, и замещающее прижигание не может заменить традиционное прижигание с точки зрения инфракрасных характеристик прижигания [25–25]. 29].

Унифицированные спектры инфракрасного излучения точки акупунктуры, Hegu (LI 4), прямого прижигания традиционной палкой прижигания и непрямого прижигания тремя традиционными средами.

Таблица 1

Интенсивности и длины волн пиков инфракрасного излучения традиционного прижигания, прижигания с контролем и Hegu (LI4).

	n	Интенсивность излучения (мВ)	Длина волны пика излучения ( мкм м)
Традиционная мокса-палочка	4	43300.41 ± 425,15	3,5
Палочка бездымная мокса	4	31,15 ± 3,49 #	7
555 сигарета	4	37,03 ± 3,82 #	3,5
Непрямое прижигание монашеским пирогом	4	681,87 ± 47,52 ∗∗ ΔΔ	8
Непрямое прижигание имбирем	4 26. 27 ± 68,22 ∗ Δ	7,5
Непрямое прижигание с чесноком	4	594,79 ± 44,71 ∗∗ ΔΔ	7,5
9022 9022 с огурцом косвенное прижигание	5
Непрямое прижигание с морковью	4	50,53 ± 4,68	5
LI4 (Hegu)	28	20.40 ± 5,69	7,5

Воздействие инфракрасного излучения на тело вызывает тепловые и нетепловые эффекты. Тепловые эффекты возникают под действием электромагнитных волн; молекулы человеческого тела поглощают энергию инфракрасного излучения и преобразуют ее в тепло, тем самым способствуя циркуляции крови и улучшая активность клеток и ферментов. Нетепловой эффект связан с взаимодействием электромагнитных волн и организма; он более сложный и с нелинейными характеристиками.Действие NIR и FIR на организм различно. Обычно считается, что ближний инфракрасный свет играет важную роль в биологическом радиационном эффекте прижигания. Когда NIR облучает тело, свет, отражаемый кожей, относительно невелик, энергия может передаваться на глубину около 10 мм в кожу, достигать тканей и поглощаться ими [30]. NIR может индуцировать некоторые активные вещества, вырабатываемые в тканях, после поглощения соединительной тканью, кровеносными сосудами, лимфатическими сосудами и нервами под облученной кожей, распространяться по другим частям тела с кровообращением и улучшать метаболизм и термогенез. органов, которых они достигли.NIR может также активизировать метаболизм клеток. Энергия, генерируемая фотоэлектрическим эффектом и фотохимическим процессом и проходящая через нервно-гуморальную систему, может обеспечивать активацию патологических клеток, испытывающих недостаток энергии, а затем дополнительно регулировать иммунные и неврологические функции организма [31, 32].

3.3. Фармакологические действия

Moxa, Artemisia argyi Levl.et Vant., Также известный как полынь, представляет собой многолетнее растение Compositae Artemisia . Лист полыни может образовывать шерсть моксы после сушки и измельчения, которая является обычным материалом для прижигания.Ингредиенты моксы сложны; Выявлено более 60 видов компонентов [33]. Летучие масла моксы включают 1,8-цинеол, алкены (альфа-туйен, пинен, сабинен и т.д.), камфору, борнеол и небольшие альдегиды, кетоны, фенолы, алканы и соединения бензольного ряда. Гептатриаконтан (C ₃₇ H ₇₆ ) играет важную роль в горении [34]. Мокса также содержит дубильные вещества, флавоноиды, стерины, полисахариды, микроэлементы и другие ингредиенты.

Состав моксы всегда меняется в зависимости от места и сезона производства.Доля нефти QiAi в Хубэе явно выше, чем в Хэбэе, Шандуне и других местах. Некоторые люди измеряли теплоту сгорания различных видов моксы: QiAi (из провинции Хубэй) составляла 18139 Дж / г, BeiAi составляла 17463,4 Дж / г, QiAi (из провинции Hebei) составляла 17419,3 Дж / г, а ChuanAi составляла 16136,4 Дж / г. [35]. Теплота сгорания QiAi (из провинции Хубэй) была самой высокой, и с древних времен он считался лучшим материалом для прижигания.

Содержание летучего масла в моксе составляет 0,45–1,00%. Он обладает разнообразной биологической активностью, такой как расширение гладких мышц дыхательных путей, снятие кашля, отхаркивающий эффект и сильная антиоксидантная активность [36–38].Мокса богата флавоноидами и полисахаридами, которые также обладают сильной антиоксидантной активностью [39, 40].

Испытание на сжигание моксы показало, что относительное равновесное содержание влаги в моксе составляло 13,51%, относительное содержание золы составляло 11,77%, а относительное количество дымообразования составляло 126,42% [41]. Части продуктов сгорания моксы представляют собой коричневые смолистые вещества; они играют роль, проникая в организм человека через кожу, поврежденную при ожоге. Мокса и продукты горения моксы были экстрагированы метанолом, оба экстракта показали действие очистки от свободных радикалов и перекисного окисления липидов, причем последнее было более сильным.Результат показал, что активные ингредиенты моксы были увеличены, а не разрушены после сжигания. Метанольные экстракты продуктов сгорания моксы, смол, можно разделить с помощью колоночной хроматографии на силикагеле, и антиоксидантные компоненты были обнаружены в полосе IV. Далее, разделенные с помощью тонкослойной хроматографии, антиоксидантный эффект в полосе Rf 0,14 лучше, чем у синтетического антиоксиданта BHT. Имбирь и чеснок, важные вспомогательные вещества для прижигания, обычно используются при непрямом прижигании.Имбирь и чеснок были помещены в чашу для выпаривания для экспериментов, и они подтвердили, что гингерол и аллицин, их активные ингредиенты, могут воздействовать на организм посредством тепла, оказывая терапевтический эффект [42–44]. Экстракты золы горения моксы также обладают сильной антисвободной способностью [45].

Еще одним продуктом горения моксы является дым. Дым моксы содержит множество сложных компонентов, а его летучими ингредиентами являются аммиак, спирты (этиленгликоль, пентилбутанол), алифатические углеводороды, ароматические углеводороды, соединения терпена и их оксиды и т. Д.Они могут происходить из продуктов неполного сгорания мокса летучего масла моксы и продуктов его окисления. Качественный анализ дыма горящей моксы методом твердофазной микроэкстракции, газовой хроматографии и масс-спектрометрии (SPME-GC-MS) выделил 61 пик и идентифицировал 26 ингредиентов. Обнаруженные вещества можно разделить по времени на 3 части: вещества фурановой структуры через 0–10 мин, преимущественно ароматические соединения через 10–40 мин и сложные эфиры, алканы или гидроксилсодержащие соединения через 40–70 мин [46].Дым моксы можно использовать для дезинфекции воздуха, а также как противовирусное и противогрибковое средство. Также сообщалось, что он применяется при раневых инфекциях, вагинальном зуде, выпадении матки, анальных свищах, обычных бородавках и т. Д. [47], а некоторые исследования показали, что дым моксы воздействует на организм через дыхание [48] ].

До сих пор ведутся споры о безопасности дыма моксы. Некоторые отчеты показали, что дым моксы может быть вредным для человеческого организма, например вызывать аллергические реакции [49, 50].Лист полыни содержит терпены; он может производить полициклические ароматические канцерогены в процессе горения, а во время прижигания концентрация загрязнителей воздуха, таких как оксиды азота, оксид углерода и твердые частицы, в десять раз выше, чем уровень стандарта класса II, который был выдан Государственным экологическим ведомством. Закон о защите. Они причинят вред пациентам и персоналу [51]. Но исследование, учитывающее краткосрочное и долгосрочное воздействие, показало, что летучие вещества и окись углерода, выделяемые дымом моксы при нормальных условиях эксплуатации, не превышают безопасного уровня [52].

4. Заключение

О механизме эффектов прижигания было много точек зрения, таких как эффект термостимуляции, неспецифическая терапия аутологичным белком, неспецифическая реакция на стресс и ароматерапия. Общепринято считать, что система меридианов в сочетании с физическими и химическими эффектами прижигания дает комплексные эффекты. Когда физические и химические факторы действуют на рецепторы акупунктурных точек, сигнал поступает в центральную нервную систему через периферические пути и выходы после интеграции, регулируя нервно-эндокринно-иммунную сеть и систему кровообращения, чтобы регулировать внутреннюю среду организма. , чтобы достичь эффектов профилактики и лечения заболеваний [53].Несмотря на то, что было проведено множество исследований и достигнут некоторый прогресс, до полного понимания механизма прижигания еще очень далеко. Поэтому мы предложим следующие взгляды на изучение механизма прижигания в будущем.

Во-первых, цените важность целостности, прижигание нельзя отделить от теории традиционной китайской медицины. Ключ к эффективности прижигания – это не просто система стимулов, меридианов и акупунктурных точек человеческого тела. Изучение механизма прижигания на общем уровне, основанное на дальнейшем понимании системы меридианов или даже системы традиционной китайской медицины, действительно очень сложно.Но с другой стороны, возможно, исследования прижигания должны быть полезны для понимания акупунктурной точки, меридиана и традиционной китайской медицины. Например, некоторые люди сообщили о феномене «термочувствительных точек» [54]; это полезное исследование расширения перспективы исследования от части к целому с прижиганием в качестве точки прорыва.

Во-вторых, уделите больше внимания прижиганию рубцов (гнойное прижигание). Рубцовое прижигание было любимым занятием древних врачей: «Там, где есть прижигание, есть лекарство.Современная клиническая практика также показала, что прижигание рубцов по сравнению с другими прижиганиями имеет преимущество в лечебном эффекте при лечении некоторых хронических рефрактерных заболеваний.

В-третьих, необходимо ввести больше новых технологий и дисциплин в исследование механизмов эффекта прижигания, таких как теория переноса биотепла, междисциплинарные явления теплопередачи в живых организмах; его цель – раскрыть правила переноса энергии в организмах путем введения основ теории и методов исследования переноса тепла в области биологии и медицины.Применение междисциплинарного подхода, несомненно, будет способствовать исследованиям прижигания [55].

В-четвертых, изучение механизма прижигания должно быть ориентировано на продвижение его клинического применения. Многие научные достижения уже применялись в клинике, например, применение комбинированного лазерного прижигания 650 нм – 10,6 мкм м при остеоартрите и брадикардии коленного сустава [56, 57] и многофункционального прибора прижигания, имитирующего традиционное прижигание путем нагрева искусственной моксы. (содержит эффективные компоненты моксы) с устройством электромагнитного нагрева [58].Есть достаточно оснований полагать, что с развитием исследований механизмов новые достижения, несомненно, предоставят больше возможностей для улучшения впечатлений пациентов и лечебного эффекта прижигания.

6 методов традиционной китайской медицины

Традиционная китайская медицина (ТКМ) включает в себя несколько методов, предназначенных для помощи пациентам в достижении и поддержании здоровья. Для этого используются 6 современных терапевтических методов, в том числе иглоукалывание.

1. Иглоукалывание

Иглоукалывание – это практика введения игл в поверхностную кожу, подкожную ткань и мышцы в определенных точках акупунктуры и манипулирование ими.

В традиционной китайской медицине на теле человека имеется до 2000 точек акупунктуры, которые связаны 12 основными меридианами. Эти меридианы проводят энергию, или «ци», между поверхностью тела и его внутренними органами.

Иглоукалывание, как полагают, поддерживает баланс между Инь и Ян, тем самым обеспечивая нормальный поток «Ци» по всему телу и восстанавливая здоровье разума и тела.

2. Прижигание

Прижигание – это терапия, которая включает сжигание моксы (корня полыни), приготовленного из сушеной травы Artimesia vulgaris (губчатая трава) для облегчения заживления.При горении моксы выделяется много дыма и резкий запах, который часто путают с запахом каннабиса. Цель прижигания – согреть и оживить кровь, стимулировать поток ци, укрепить Ян почек, изгнать ветер и рассеять холод, а также растворить застой. Исторически эта терапия использовалась для лечения менструальной боли.

3. Массаж Туи На

Туйна (комбинация массажа, точечного массажа и других форм манипуляций с телом) – это форма азиатской терапии тела, которая использовалась в Китае на протяжении веков.Во время типичного сеанса туина пациент остается одетым и сидит на стуле. Практикующий задаст ряд вопросов, а затем начнет лечение. Тип массажа, проводимый практикующим туйна, временами может быть довольно сильным. Практикующие могут использовать травяные компрессы, мази и нагревание для улучшения этих методов. Туй на лучше всего подходит для лечения хронической боли и опорно-двигательного аппарата.

4. Банки / соскабливание

Банки – это вид китайского массажа, заключающийся в помещении на тело нескольких стеклянных или пластиковых «чашек» (открытых сфер).Специалисты традиционной китайской медицины нагревают чашки с помощью ватного диска или другого легковоспламеняющегося вещества, которое затем помещают внутрь чашки, чтобы удалить весь кислород. Затем практикующий удаляет вещество и прикладывает чашу к коже. Затем воздух в чашке охлаждается, создавая более низкое давление внутри чашки, создавая вакуум и позволяя чашке прилипать к коже. Мясистые участки тела, такие как спина и живот, являются предпочтительными для лечения. Соскоб или «Гуа Ша» – это метод народной медицины, при котором кусочки гладкого нефрита, кости, клыки животных, рога или гладкие камни соскребают по коже, чтобы высвободить препятствия и токсины, застрявшие на поверхности кожи.Соскабливание проводится до тех пор, пока красные пятна и синяки не покроют обрабатываемую область.

5. Китайские травы

Вещества, которые чаще всего используют практикующие ТКМ, могут поступать из разных листьев, корней, стеблей, цветов и семян растений, таких как кора корицы, имбирь, женьшень, солодка и ревень. Женьшень – это наиболее широко используемое вещество для самого широкого набора методов лечения. Если практикующий рекомендует китайскую гербологию в качестве лечения, травы объединяются в формулу, которая предоставляется в форме традиционного чая, капсул, жидкого экстракта, гранул или порошка.Эффективность китайской гербологии до сих пор плохо документирована.

6. Китайское питание

Китайское питание – это режим диеты, основанный на китайском понимании воздействия пищи на человеческий организм. В китайском питании сбалансированная диета включает в себя все
5 вкусов: острый (согревающий), кислый (охлаждающий), горький (охлаждающий), сладкий (укрепляющий) и соленый (охлаждающий). Пища с особым вкусом, как правило, обладает особыми свойствами. В китайском питании нет запрещенных продуктов или универсальных диет.В традиционной китайской медицине питание считается первой линией защиты в вопросах здоровья.

Хотя трудно определить, могут ли классические диеты влиять на болезни без научно обоснованных исследований, рекомендуется использование незагрязненных продуктов и наименее обработанных пищевых продуктов.

Диагностика языка

Специалисты традиционной китайской медицины (ТКМ) используют 5 основных методов диагностики в своих оценках, включая взгляд, слушание, обоняние, вопрос и прикосновение.При осмотре основное внимание уделяется не только внешнему виду и поведению пациента, но и языку.

Анализ языка, проводимый специалистом по традиционной китайской медицине, включает его размер, форму, натяжение, цвет и покрытие. Ниже представлена ​​диаграмма всех каналов / меридианов, доходящих до областей языка, которые соответствуют внутренним органам при традиционной китайской медицине.

Язык имеет различные особенности, которые указывают на различные функции организма:

• Цвет тела языка: указывает на состояние крови, органов и Ци
• Форма тела языка: отражает состояние крови и ци и указывает на избыток или недостаток
• Особенности тела языка (например,, следы от зубов могут указывать на то, что язык упирается в зубы. Это часто является признаком расстройства пищеварения или (например, красные точки) может указывать на жар или воспаление в крови
• Влажность языка: показывает состояние жидкостей в организме
• Налет на языке: указывает на состояние органов, особенно желудка
• Толщина оболочки языка (например, толстая) может указывать на дисбаланс в пищеварении или (например, очищенная) может быть связана с аллергическими расстройствами и аутоиммунными заболеваниями
• Трещины на теле языка (включая направление трещин) могут быть признаком дрожжевой инфекции или дефицита биотина
• Корень оболочки языка: указывает на повреждение органов, если он не прикреплен к поверхности языка

Часто пациентов просят не чистить язык перед приемом на прием, чтобы они не скрывали результаты.

Для получения дополнительной информации посетите http://www.wholehealthinsider.com/general-health/the-secrets-hidden-in-your-tongue/

Обновлено: 15.09.15

Иглоукалывание для снятия боли

китайской медицины | Johns Hopkins Medicine

Что такое китайская медицина?

Традиционной китайской медицине (ТКМ) тысячи лет, и за прошедшие столетия она мало изменилась. Его основная концепция заключается в том, что жизненная сила, называемая ци, пронизывает тело.Любой дисбаланс ци может вызвать болезнь. Считается, что этот дисбаланс вызван изменением противоположных и дополнительных сил, составляющих ци. Их называют инь и ян.

Древние китайцы считали, что люди – это микрокосмы окружающей большей вселенной, они взаимосвязаны с природой и подчиняются ее силам. Баланс между здоровьем и болезнью – ключевая концепция. Лечение традиционной китайской медицины направлено на восстановление этого баланса с помощью лечения, специфичного для каждого человека.

Считается, что для восстановления баланса необходимо достичь баланса между внутренними органами тела и внешними элементами земли, огня, воды, дерева и металла.

Лечение для восстановления баланса может включать:

• Иглоукалывание

• Прижигание (сжигание травяных листьев на теле или рядом с ним)

• Банки (использование нагретых стеклянных банок для создания всасывания в определенных точках тела)

• Массаж

• Лечебные травы

• Движение и упражнения на концентрацию (например, тай-чи)

Иглоукалывание – это компонент традиционной китайской медицины, обычно применяемый в западной медицине и получивший наибольшее количество исследований из всех альтернативных методов лечения.Некоторые лечебные травы, используемые в традиционной китайской медицине, могут действовать как лекарства и быть очень эффективными, но также могут иметь серьезные побочные эффекты. Например, в 2004 году FDA запретило продажу пищевых добавок, содержащих эфедру и растения, содержащие алкалоиды группы эфедры, из-за таких осложнений, как сердечный приступ и инсульт. Эфедра – это китайская трава, которая используется в пищевых добавках для похудания и повышения производительности. Однако запрет не распространяется на определенные растительные продукты, приготовленные в соответствии с рекомендациями TCM, предназначенные только для краткосрочного использования, а не для длительного приема.Это также не распространяется на безрецептурные и отпускаемые по рецепту лекарства или травяные чаи.

Если вы подумываете об использовании традиционной китайской медицины, для вас самый безопасный выбор – обратиться к сертифицированному практикующему врачу. Признанная на федеральном уровне Комиссия по аккредитации акупунктуры и восточной медицины (ACAOM) аккредитует школы, которые преподают акупунктуру и традиционную китайскую медицину. Во многих штатах, где лицензирование акупунктуры требует окончания школы, аккредитованной ACAOM. Национальная комиссия по сертификации акупунктуры и восточной медицины предлагает отдельные программы сертификации по акупунктуре, китайской гербологии и восточной работе с телом.

TCM не следует использовать в качестве замены традиционного или аллопатического лечения, особенно при серьезных состояниях, но он может быть полезным при использовании в качестве дополнительной терапии. Поскольку некоторые растительные лекарственные средства традиционной китайской медицины могут мешать или быть токсичными в сочетании с западными лекарствами, вам следует сообщить своему врачу, если вы принимаете китайскую медицину.

.
