КВТ Термоусаживаемые кабельные муфты

разделение муфт внутренней и наружной установки

Вопрос

Почему концевые муфты КВТ на напряжение 1 кВ не разделяются на внутреннюю и наружную установку?

Ответ

Все дело в явлении трекинга. Трекинг – это процесс образования проводящих угольных дорожек на поверхности внешний изоляции высоковольтных муфт, вследствие совместного воздействия электрического напряжения, влажности и загрязнений. Таким образом, чем значительнее воздействие вышеуказанных факторов, тем выше риск выхода из строя концевой муфты. Вот почему принято разделять муфты от 10 кВ и выше на концевые муфты внутренней и муфты наружной установки. И дополнительно применять меры к усилению трекингостойкости изоляции в муфтах наружной установки. Как показывают исследования, явление трекинга в концевых муфтах наружной установки начинает проявляться уже при напряжении 3 кВ. Таким образом, в муфтах до 1 кВ деление по месту установки становиться не нужным. Из-за отсутствия необходимости определения, какая же муфта нужна, внутренняя или наружная, использования единой концевой муфты на напряжение до 1 кВ становиться наиболее удобной и практичной.

отличие концевой муфты и концевой заделки

Вопрос

Чем отличается концевая муфта от концевой заделки?

Ответ

Ничем, это одно и то же. Бывает, что концевые муфты называют еще концевыми заделками. Часто при заказе муфт монтажники используют данное сленговое название.

использование 10 кВ муфты

Вопрос

Можно ли использовать 10 кВ муфты для кабеля с бумажной маслопропитанной изоляцией на кабель изоляцией из сшитого полиэтилена?

Ответ

Нет, нельзя. Поскольку значительные конструктивные различия этих двух кабелей не позволяют использовать одни и те же комплектующие, а различная система выравнивания электрического поля, экранирования, восстановления изоляции кабеля и системы заземления делают инсталляцию муфты на один вид кабеля совершенно невозможным на кабель другого вида изоляции.

разделение на бумагу и сшитый полиэтилен

Вопрос

Почему в 10 кВ муфтах есть разделение на бумагу и сшитый полиэтилен, а в муфтах до 1 кВ такого разделения нет?

Ответ

Разделение в 10 кВ муфтах на муфты для кабеля с бумажной маслопропитанной изоляцией и муфты для кабеля с изоляцией из сшитого полиэтилена обусловлено кардинальными отличием конструктивных особенностей этих двух кабелей. Что, в том числе, серьезно влияет как на размеры кабеля, так и на систему экранирования. Что в свою очередь вынуждает использовать различные принципы и технологии изолирования, экранирования, выравнивания электрического поля, заземления и восстановления всех слоев кабеля для каждого вида изоляции кабеля. Тогда как в кабеле напряжением до 1 кВ конструктивные особенности минимальны, а основное различие состоим только в используемом материале. Поэтому одна и та же муфта на напряжение 1 кВ может быть смонтирована как на кабеле с бумажной, с ПВХ изоляцией, а так же с изоляцией из сшитого полиэтилена.

наконечники и гильзы под опрессовку в муфтах «КВТ»

Вопрос

Можно ли использовать наконечники и гильзы под опрессовку в муфтах «КВТ»?

Ответ

Можно. Все муфты «КВТ» изначально разрабатывались с учетом возможности выбора различных технологий соединения или оконцевания жил. С помощью болтовых наконечником и соединителей, либо наконечниками и гильзами под опрессовку. Завод «КВТ» гарантирует полную совместимость своих кабельных муфт с любыми наконечниками и соединительными гильзами существующего размерного ряда, технологии установки и материала жилы выпускаемой линейки «КВТ».

комплектация муфт «КВТ»

Вопрос

Почему у «КВТ» нет муфты с комплектацией наконечниками и соединителями под опрессовку?

Ответ

При такой комплектации теряется принцип сокращения номенклатуры муфт за счет диапазонности (одна муфта может применяться сразу на несколько сечений кабеля) и универсальности к материалу токоведущей жилы (алюминиевая или медная). Муфты «КВТ» имеют комплектацию либо с болтовыми наконечниками или соединителями, диапазон сечений которых совпадает с диапазоном муфт, а так же имеющих возможность установки, как на медные, так и на алюминиевые жилы, либо комплектацию без каких-либо наконечников и соединителей. В последнем случае выбор метода соединения либо оконцевания жил предоставляется непосредственно монтажнику.

выбор муфты холодной усадки или термоусаживаемой

Вопрос

Какую муфту выбрать, холодной усадки или термоусаживаемую?

Ответ

Все зависит от конкретного места установки муфты и условий дальнейшей эксплуатации. Там где невозможно, по причинам безопасности, использовать открытое пламя или, вообще, любой нагревательный прибор достаточный для усадки термоусаживаемой муфты без использования муфты холодной усадки не обойтись. В свою очередь, если присутствуют особые требования к герметичности, то как нельзя лучше в таком случае подойдет термоусаживаемая муфта. Ну и, конечно же, нельзя не сказать про самое главное отличие этих двух технологий применяемых в кабельных муфтах – это цена. Муфты холодной усадки ощутимо выше в цене по сравнению с термоусаживаемыми муфтами. Поэтому, какую муфту выбрать, каждый должен определить для себя сам, учитывая вышеуказанные доводы.

выбор муфты заливной или холодной усадки

Вопрос

В каких случаях можно использовать заливные муфты и муфты холодной усадки?

Ответ

Заливные муфты и муфты холодной усадки используются в основном в тех случаях, когда необходимо соблюсти меры безопасности по отношению к использованию открытого пламени или, вообще, нагревания. К примеру, при необходимости установки муфты во взрывоопасных местах. Также, муфты, основанные на таких технологиях, могут быть применены для гибкого кабеля с резиновой изоляцией.

водостойкий фломастер

Вопрос

Посоветуйте модель водостойкого фломастера для нанесения информации на кабельную бирку У-136. Спиртовой маркер легко стирается при монтаже бирки на кабель.

Ответ

Маркировочные фломастеры.
Модель: ФМ. Предназначен для нанесения надписей на пластиковые и металлические бирки. Цвет надписи черный, ширина линии 0.75 мм, с мягким пулевидным наконечником. Перманентные чернила на водной основе без запаха, неагрессивные, свето- и водостойкие. Идеально подходит для следующих поверхностей: пластик, металл, пленки, керамика, кафель, стекло, картон
По вопросам приобретения обратитесь в ближайший офис: http://techelectro.ru/where_to_buy//

концевая и соединительная муфта для кабеля ЦСБШнг(А)

Вопрос

Какая концевая и соединительная муфта подойдет для кабеля ЦСБШнг(А)-LS 3х185-6? Что делать, если кабель трех жильный, а перчатка четырех. Как можно технологично изолировать четвертый палец?

Ответ

Для кабеля ЦСБШнг(А)-LS-3х185-6 из ассортимента КВТ подходят муфты:
– концевая 3КВТп-10-150/240(Б) внутренней установки или 3КНТп-10-150/240(Б) наружной установки;
– соединительная 3СТп-10-150/240(Б).
Но обращаю ваше внимание, что муфты 3КВ(Н)Тп-10 и 3СТп-10 не обладают свойствами негорючести, и если к кабельной линии по проекту предъявляются требования повышенной пожаробезопасности, применять их нельзя.

Муфты 4ПКТпнг-LS и 4ПСТнг-LS, о которых вы вероятно думали, спрашивая про 4-х жильную перчатку, предназначены для установки на кабель с пластмассовой изоляцией на напряжение до 1 кВ. А ваш кабель ЦСБШнг(А)-LS-3х185-6 – кабель с бумажной изоляцией на напряжение 6 кВ. Таким образом, применение муфт 4ПКТпнг-LS и 4ПСТнг-LS недопустимо.

/faq/post_question/2977/

Муфты кабельные – Электросистемы

Описание

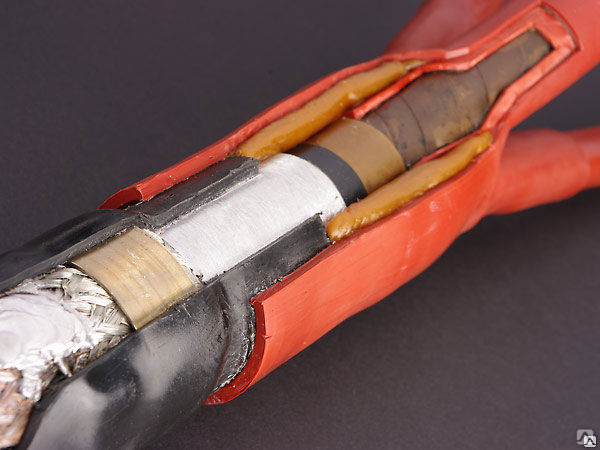

Соединительная Муфта 3СТп 10

Соединительная Муфта 3СТп 10 предназначены для соединения 3-х жильных силовых кабелей с бумажной пропитанной изоляцией на напряжение до 10 кВ. Данные муфты устанавливаются как в земле, так и на воздухе на вертикальных и других кабельных трассах без ограничения разности уровней. Термоусаживаемый материал, составляющий основу термоусаживаемой муфты, изготавливается по специальной технологии из термопластов. В результате радиационной обработки материал приобретает новые эксплуатационные и технологические свойства, главное из которых – способность уменьшаться в объеме при нагревании при сохранении изначальной формы. Термоусаживаемые изделия обеспечивают полную герметизацию и высокие изоляционные свойства. Также они обладают высокой механической прочностью, стойкостью к химическому воздействию и влиянию окружающей среды.

Муфты кабельные СТп-1

Муфты кабельные СТп-1 предназначены для соединения 3-х жильных силовых кабелей с бумажной пропитанной изоляцией на напряжение до 1 кВ. Данные муфты устанавливаются как в земле, так и на воздухе на вертикальных и других кабельных трассах без ограничения разности уровней. Термоусаживаемый материал, составляющий основу термоусаживаемой муфты, изготавливается по специальной технологии из термопластов. В результате радиационной обработки материал приобретает новые эксплуатационные и технологические свойства, главное из которых – способность уменьшаться в объеме при нагревании при сохранении изначальной формы. Термоусаживаемые изделия обеспечивают полную герметизацию и высокие изоляционные свойства. Также они обладают высокой механической прочностью, стойкостью к химическому воздействию и влиянию окружающей среды.

Муфта соединительная ПСТ

Муфта соединительная ПСТ предназначены для соединения 4-5 х жильных силовых кабелей с пластмассовой изоляцией без брони, на напряжение до 1 кВ. Данные муфты устанавливаются как в земле, так и на воздухе на вертикальных и других кабельных трассах без ограничения разности уровней. Термоусаживаемый материал, составляющий основу термоусаживаемой муфты, изготавливается по специальной технологии из термопластов. В результате радиационной обработки материал приобретает новые эксплуатационные и технологические свойства, главное из которых – способность уменьшаться в объеме при нагревании при сохранении изначальной формы. Термоусаживаемые изделия обеспечивают полную герметизацию и высокие изоляционные свойства. Также они обладают высокой механической прочностью, стойкостью к химическому воздействию и влиянию окружающей среды.

Муфта кабельная соединительная ПСТб

Муфта кабельная соединительная ПСТб предназначены для соединения 4-5 х жильных силовых кабелей с пластмассовой изоляцией с броней, на напряжение до 1 кВ. Данные муфты устанавливаются как в земле, так и на воздухе на вертикальных и других кабельных трассах без ограничения разности уровней. Термоусаживаемый материал, составляющий основу термоусаживаемой муфты, изготавливается по специальной технологии из термопластов. В результате радиационной обработки материал приобретает новые эксплуатационные и технологические свойства, главное из которых – способность уменьшаться в объеме при нагревании при сохранении изначальной формы. Термоусаживаемые изделия обеспечивают полную герметизацию и высокие изоляционные свойства. Также они обладают высокой механической прочностью, стойкостью к химическому воздействию и влиянию окружающей среды.

Муфта КВ(Н)Тп

Муфта КВ(Н)Тп предназначена для оконцевания 3х жильных силовых кабелей с бумажной пропитанной изоляцией на напряжение до 1 кВ. Устанавливаются в помещениях всех категорий влажности и на открытом воздухе. Концевая термоусаживаемая муфта состоит из термоусаживаемой перчатки, на внутренней поверхности которой нанесен термоплавкий клей, термоусаживаемых трубок, изолирующих жилы разделанного кабеля, и манжет. В состав комплекта муфт входит материалы для паяного присоединения заземляющего провода. Муфты КВ(Н)Тп могут поставляться с болтовыминаконечниками со срывными головками.

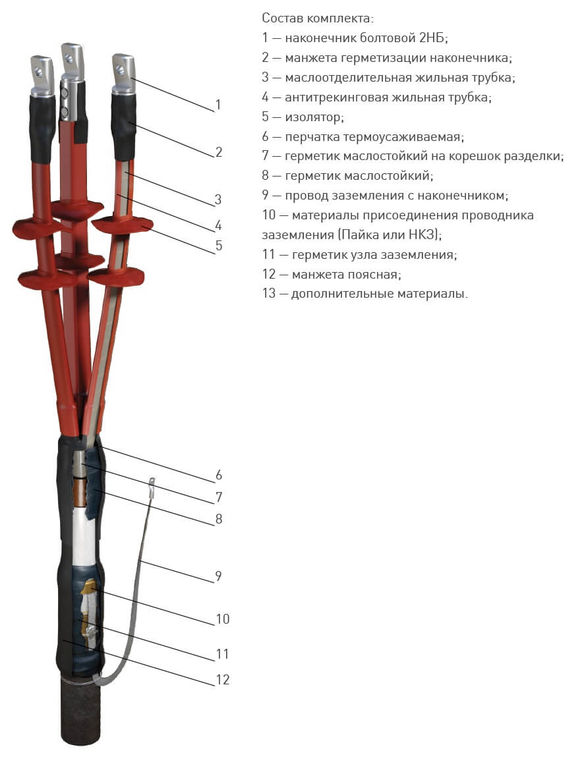

Муфта 3 КВТп

Муфта 3 КВТп предназначена для оконцевания 3-x жильных силовых кабелей с бумажной пропитанной на напряжение до 10кВ устанавливаются в помещениях всех категорий влажности. Концевая термоусаживаемая муфта состоит из термоусаживаемой перчатки, на внутренней поверхности которой нанесен термоплавкий клей, термоусаживаемых трубок, изолирующих жилы разделанного кабеля, и манжет. В состав комплекта муфт входит арматура для паяного присоединения заземляющего провода. Муфты КВТп могут поставляться с болтовыми наконечниками со срывными головками.

Муфты кабельные 3 КНТп

Муфты кабельные 3 КНТп предназначены для оконцевания 3-x жильных силовых кабелей с бумажной пропитанной изоляцией на напряжение до 10кВ и устанавливаются на открытом воздухе, в том числе в качестве мачтовых. Концевая муфта состоит в основном из термоусаживаемых частей (трубок разного диаметра), манжет и перчатки, являющихся маслостойкими, а также стойкими к температурным колебаниям. Перчатка состоит из изолирующего термоусаживаемого материала. На внутренней поверхности термоусаживаемой перчатки нанесен термоплавкий клей-герметик, обеспечивающий высокую степень адгезии. Также в состав комплектующих концевой термоусаживаемой муфты входят жильные изоляторы, стойкие к воздействию окружающей среды и токам утечки.

Все термоусаживаемые материалы после усадки хранят свои механические свойства и достаточную электрическую прочность, не менее 20 кВ/мм. кв. В состав комплекта муфт входит арматура для паяного присоединения заземляющего провода. Муфты КНТп могут поставляться с болтовыми наконечниками со срывными головками. Муфты изготавливаются для сечений кабеля от 16 до 240 мм2

Муфта 4КВТп

Муфта 4КВТп предназначена для оконцевания 4-х жильных силовых кабелей с бумажной пропитанной и пластмассовой изоляцией на напряжение до 1 кВ. устанавливаются в помещениях всех категорий влажности. Концевые муфты состоят из термоусаживаемой перчатки, на внутренней поверхности которой нанесен термоплавкий клей, термоусаживаемых трубок, изолирующих жилы разделанного кабеля, и манжет. В состав комплекта муфт входит арматура для паяного и непаяного присоединения заземляющего провода. Концевые муфты КВТп могут поставляться с болтовыми наконечниками со срывными головками. Для заземления оболочки кабеля применяется набор паяного и не паяного заземления.

Муфта 4КНТп

Муфта 4КНТп предназначена для оконцевания 4-х жильных силовых кабелей с бумажной пропитанной и пластмассовой изоляцией на напряжение до 1 кВ. устанавливаются на открытом воздухе. Концевые муфты состоят из термоусаживаемой перчатки, на внутренней поверхности которой нанесен термоплавкий клей, термоусаживаемых трубок, изолирующих жилы разделанного кабеля, и манжет. В состав комплекта муфт входит арматура для паяного и непаяного присоединения заземляющего провода. Концевые муфты КНТп могут поставляться с болтовыми наконечниками со срывными головками. Для заземления оболочки кабеля применяется набор паяного и не паяного заземления.

Муфта ПКВ(Н)Тп

Муфта ПКВ(Н)Тп предназначена для оконцевания 4-х -5-ти жильных силовых кабелей с пластмассовой изоляцией без брони на напряжение до 1 кВ. Концевая термоусаживаемая муфта состоит из термоусаживаемой перчатки, на внутренней поверхности которой нанесен термоплавкий клей, термоусаживаемых трубок, изолирующих жилы разделанного кабеля, и манжет. Муфты ПКВ(Н)Тп 1 могут поставляться с болтовыми наконечниками со срывными головками.

Муфта ПКВ(Н)Тпб

Муфта ПКВ(Н)Тпб предназначена для оконцевания 5-ти жильных силовых кабелей с пластмассовой изоляцией с броней на напряжение до 1 кВ. Концевая термоусаживаемая муфта состоит из термоусаживаемой перчатки, на внутренней поверхности которой нанесен термоплавкий клей, термоусаживаемых трубок, изолирующих жилы разделанного кабеля, и манжет. Муфты ПКВ(Н)Тпб 1 могут поставляться с болтовыми наконечниками со срывными головками. Для узла заземления используется не паянный комплект заземления, состоящий из терки и пружинки.

Муфты ККТ-1 ККТ-2 ККТ-3

Предназначены для оконцевания контрольных кабелей с номинальным переменным напряжением до 660В частотой до 100 Гц или постоянным напряжением до 1000В с резиновой, полиэтиленовой, поливинилхлоридной и металлической оболочками

Анодный колпачок, термоусадочные формованные профили, термоусадочные заглушки, заглушки для концов кабелей, заглушки для заделки концов кабелей, термоусадочные заглушки, заглушки для заделки концов кабелей, заглушки для концов кабелей, финотрубки, тонкостенные трубки

Тонкостенные трубки
GSC : Огнестойкая трубка

GSC и GSC/YG представляют собой термоусадочные тонкостенные трубки, подходящие для следующих применений:

Серия GSC :
  • Легкие жгуты проводов для электрических и электронных устройств.
  • Обеспечивает электрическую изоляцию и защиту линейных компонентов.
  • Используется для снятия натяжения при соединении электрических проводов.
  • Изоляция шин для распределительных устройств.
  • Цветовая маркировка проводов, кабелей, клемм и компонентов.
Серия GSC/YG :

Серия трубок GSC/YG чрезвычайно гибкая, огнестойкая, с тонкими стенками желтого и зеленая полосатая термоусадочная полиолефиновая трубка, специально предназначенная для заземления электрооборудования ведущие приложения. Уникальная двухцветная полоса желтого и зеленого цветов обеспечивает мгновенная идентификация заземляющих проводов.

ОБЩИЕ СВОЙСТВА ПРОДУКТА:
  • Безгалогенный, огнестойкий и самозатухающий
  • Для электрической изоляции до 3,3 кВ
  • Стойкость к химическим веществам, коррозии меди и плесени
  • Стандартные цвета: черный, белый, желтый, красный, синий, зеленый и желто-зеленый.
  • Коэффициент усадки 2:1
  • УФ-стабилизированный
  • Соответствует требованиям RoHS
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

MIL-1-23053/5 класс 2 и 3, Ul224 (№ файла E328193) 125C VW1, CSA C22.2

ТАБЛИЦА ВЫБОРА

Все размеры указаны в мм

7 * 9 Код для G Полосатые трубы — GSC/YG

Технические характеристики

  • СВОЙСТВА
  • ЗНАЧЕНИЕ
  • СТАНДАРТ
  • Физический
  •
  •
  • Прочность на растяжение
  • 9 Н/мм 2 (МПа) (мин.
    )
  • АСТМ-D-638
  • Предельное удлинение
  • 300% (мин.)
  • АСТМ-D-638
  • Водопоглощение
  • 0,15% (макс.)
  • АСТМ-D-570
  • Удельный вес
  • 1,4
  • АСТМ-D-792
  • Продольное изменение
  • -10% (макс.)
  • АСТМ-D-638
  • Термический
  •
  •
  • Рабочая температура
  • -55 или С до + 125 или С
  • МЭК216
  • Тепловой шок (250 o C в течение 4 часов)
  • Не капает, трескается или течет
  • Низкая температура Гибкость
    (-55 0 C в течение 4 часов)
  • Без трещин
  • ASTM-D-2671
  • Воспламеняемость
  • Пропуск
  • UL224 VW1
  • Химическая
  •
  •
  • Устойчивость к грибкам
  • Инертный
  • МИЛ-1-7444
  • Коррозия меди
  • Хорошо
  • ASTM-D-2671-B
  • Химическая стойкость
  • Хорошо
  • ASTM-D-2671
  • Электрика
  •
  •
  • Диэлектрическая прочность
  • >20кВ/мм
  • ASTM-D-2671
  • Диэлектрическая проницаемость
  • 3,0 (макс. )
  • АСТМ-Д-150
  • Объемное удельное сопротивление
  • 1×10 13 Ом.см (мин.)
  • АСТМ-D-257

термоусадочные трубки, заглушки для концов кабелей, термоусадочные втулки, втулки для печати, торцевые уплотнения, термоусадочные втулки, защитный кожух IP 68, кабельные соединения и концевые муфты 36 кВ

Термоусадочный рукав представляет собой сшитую полиолефиновую «трубку», которая загибается вокруг кабель / труба, застегивается на молнию с каналом из нержавеющей стали, а затем термоусаживается. Это также холодный как (ремонтный рукав кабеля).

Отключение системы, не требующей ремонта.

  • Отключение системы, не требующей ремонта.
  • Клей-расплав
  • обеспечивает полную защиту от воздействия окружающей среды и изоляцию.
  • Высокая устойчивость к ультрафиолетовым лучам, химикатам, коррозии, грибкам и т. д.
  • Термочувствительная краска меняет цвет после завершения процесса термоусадки.
  • Максимальная доступная длина до 1500 мм.
  • Соответствует IP 68 (защита от проникновения пыли)
Рекомендуемая толщина:

Все размеры указаны в мм

  • Номер детали/размер
  • Диаметр (D)
  • Толщина (± 20 %)
  • Применение
  •
  • Поставляется
  • Восстановлено
  • (восстановлено)
  • Диапазон кабелей
  • ГВС-55/8
  • 55
  • 8
  • 2,7
  • 42-8
  • ГВС-76/18
  • 76
  • 18
  • 2,7
  • 62-22
  • ГВС-105/28
  • 105
  • 28
  • 2,7
  • 92-30
  • ГВС-140/35
  • 140
  • 35
  • 2,7
  • 122-38
  • ГВС-190/46
  • 190
  • 46
  • 2,7
  • 160-50
  • ГВС-240/50
  • 240
  • 50
  • 2,7
  • 200-55

Длина по требованию (максимум 1500 мм)

ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ

  • СВОЙСТВА
  • ЗНАЧЕНИЕ
  • СТАНДАРТ
  • Физический
  •
  •
  • Прочность на растяжение
  • 17 Н/мм2 (МПа)(мин)
  • АСТМ D638
  • Предельное удлинение
  • 300% (мин. )
  • АСТМ D638
  • Продольное изменение
  • -10% (макс.)
  • АСТМ D2671
  • Водопоглощение
  • 0,2 % (макс.)
  • АСТМ Д570
  • ESCR 48 часов. для 50oC
  • Без трещин
  • АСТМ Д570
  • Горючесть
  • Без разделения
  • Те 201 АОЛ
  • Термический
  •
  •
  • Ускоренное старение
  • (120°C в течение 500 часов)
  • АСТМ D2671
  • Прочность на растяжение
  • 15 Н/мм2 (МПа) (мин.
