Круглошлифовальный станок 3У142/3У143/3У144 – Поставки станков

Круглошлифовальный станок 3У142, 3У143, 3У144 используется в различных сферах промышленности для обработки деталей конической и цилиндрической формы. Кроме этого, работу можно вести и по торцевой поверхности. В качестве инструмента применяется алмазный или абразивный круг, который шлифует заготовки из металла, закрепленные в патроне или центрах.

Описание конструкции оборудования

класс точности “В”
шпиндель вращается в гидростатических подшипниках скольжения
обработка в продольном направлении происходит в ручном или автоматическом режиме
стабильная подача шлифовальной бабки осуществляется через шарико винтовую передачу качения
система очистки масла и СОЖ от примесей и загрязнений
достаточная жесткость станины и приводная мощность обеспечивают высокую производительность.

Параметры точности круглошлифовальных станков 3У142, 3У143, 3У144:

цилиндрической поверхности в продольном сечении – 3,0 мкм; круглость – 1,0 мкм,
торцовой поверхности – 3,6 мим,
шероховатость Rа – 0,125 мкм.

Метод продольного и врезного шлифования

Технические характеристики	3У142	3У143	3У144
Точность по ГОСТ 8-82	В	В	В
Наибольший диаметр обрабатываемого изделия, мм	400	400	400
Максимальная длина детали, мм	1000	1400	2000
Высота центров, мм	240	240	240
Масса изделия, кг	200	200	200
Диапазон скоростей подачи стола, м/мин	0,05-5	0,05-4,5	0,07-4,5
Наибольший продольный ход стола, мм	1000	1400	2000
Наименьшее перемещение стола, мм	4	4	4
Угол поворота верхнего стола по часовой стрелке, град	3	3	2
Угол поворота верхнего стола против часовой стрелки, град	8	7	6
Размер шлифовального круга, мм	600х305х63	600х305х63	600х305х63
Число оборотов шпинделя шлифовального круга, об/мин	1590	1590	1590
Поворот шпиндельной бабки, град	±30	±30	±30
Диаметр отверстия при внутренней шлифовке, мм	30-200	30-200	30-200
Глубина шлифуемого отверстия, мм	125	125	125
Угол поворота передней бабки в прямом/обратном направлении, град	30/90	30/90	30/90
Число оборотов изделия, об/мин	30-300	30-300	30-300
Ход пиноли задней бабки, мм	35	35	35
Конус центра	М5	М5	М5
Мощность главного привода, кВт	11	11	11
Габариты, мм	5000х 2585х1982	5900х2585х1982	6450х2585х1982
Общая масса, кг	7320	8650	10000

Оснащение станка

Стандартное	Опции
Система смазки и СОЖ Комплект инструмента Рабочее освещение Центр неподвижный Морзе 4 Шлифовальный круг с планшайбой Руководство и паспорт станка	Патрон трех кулачковый (диаметр 200 мм) Механизм правки круга Открытый люнет Закрытый люнет Устройство балансировки Шпиндель внутришлифовальный

Стоимость

Чтобы получить интересующую информацию на круглошлифовальный станок 3У142, 3У143, 3У144 Вы можете отправить запрос на электронный адрес: Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра. или позвонить в наш офис по телефону +7(4852) 66-40-25. В кратчайшие сроки предоставим развернутое коммерческое предложение.

standart-st.ru

3У144 станок круглошлифовальный универсальный полуавтоматСхемы, описание, характеристики

Производитель универсального круглошлифовального станка 3У144 – Лубенский станкостроительный завод в настоящее время ОАО «Шлифверст».

Завод “Феникс” основан в 1915 году и в 1918 году получил наименование “Коммунар”.

С 1957 году завод специализируется на производстве универсальных и специальных круглошлифовальных станков с различным уровнем автоматизации, от станков с ручным управлением до станков с современными ЧПУ.

Станки, выпускаемые Лубенский станкостроительным заводом Коммунар

3У144 станок круглошлифовальный универсальный полуавтомат. Назначение и область применения

Станки предназначены для наружного и внутреннего шлифования цилиндрических и конических поверхностей, а также плоских фланцевых поверхностей изделий в условиях единичного и мелкосерийного производства.

Технические характеристики круглошлифовального универсального станка 3У144

Изготовитель – Лубенский станкостроительный завод.

Основные параметры станка – в соответствии с ГОСТ 11654-90 Станки круглошлифовальные. Основные параметры и размеры. Нормы точности.

Наибольший диаметр обрабатываемой заготовки – Ø 400, мм
Наибольшая длина обрабатываемой заготовки – 2000 мм
Высота центров – 240 мм
Максимальная масса заготовки – 200 кг
Размеры шлифовального круга – 450..600 х 305 х 63 мм
Мощность электродвигателя – 7,5 кВт
Вес станка полный – 10,0 т

Шлифование на станках может производиться в неподвижных центрах или патроне. Верхняя часть стола, шлифовальная и передняя бабки станков выполнены поворотными.

Гидравлический привод продольного перемещения стола обеспечивает плавное регулирование скорости перемещения и изменение величины задержек в крайних положениях стола. Имеется механизм ручного перемещения стола.

Шпиндель шлифовальной бабки смонтирован в самоустанавливающихся гидродинамических подшипниках, которые обеспечивают устойчивое положение шпинделя при больших нагрузках.

Шлифовальная бабка перемещается на роликовых направляющих. В механизме подач шлифовального круга применена винтовая пара качения, что обеспечивает высокую точность подачи.

Станки комплектуются механизмом балансировки шлифовального круга на ходу и прибором для замера величины вибрации.

Обработка изделия на станках может проводиться продольным шлифованием с ручной или автоматической подачей круга при реверсах стола или врезным шлифованием с ручной подачей круга. Обеспечивается высокая точность и чистота обработки.

Станки комплектуются скоростными точными внутришлифовальными шпинделями.

Резервуары для масла и охлаждающей жидкости вынесены за пределы станины для устранения тепловых деформаций. Обеспечивается очистка масла и охлаждающей жидкости.Надежная блокировка исключает включение приводов вращения шпинделя шлифовального круга и перемещения стола при отсутствии смазки, а также отвод пиноли задней бабки при подведенной шлифовальной бабке.

Станки удобны в управлении и обслуживании. Пуск перемещения стола, включение вращения охлаждения изделия и быстрый подвод шлифовального круга к изделию производится одной рукояткой. Отвод пиноли задней бабки осуществляется от гидравлики с помощью педали.

Станки комплектуются навесными индикаторными скобами для замера шлифуемого диаметра изделия.

Высокая жесткость станков, достаточные размеры шлифовального круга и мощный привод обеспечивают высокую производительность.

Шпиндель передней бабки неподвижный. Изделие приводится во вращение электродвигателем постоянного тока через клиноременные передачи, что дает возможность бесступенчато регулировать вращение изделия.

Шпиндель шлифовальной бабки установлен и двух подшипниках скольжения специальной конструкции с принудительной проточной смазкой. Корпус шлифовальной бабки смонтирован на роликовых направляющих.

Алмазная правка шлифовального круга производится прибором правки, установленным на задней бабке, или прибором для автоматической правки, поставляемым по особому заказу за отдельную плату.

Класс точности станков по ГОСТ 11654—65:

модель ЗУ144 – П
модель ЗУ144В – В

Модификации круглошлифовального станка 3У144

Станки моделей 3У142, 3У143, 3У144 — повышенной точности, а станки моделей 3У142в, 3У143в, 3У144в — высокой точности.

ЗУ142 – базовая модель. Станки моделей 3У142, 3У143, 3У144 — модификации модели 3У142. Они отличаются от базовых моделей длиной устанавливаемого изделия.

Станки могут быть применены в условиях мелкосерийного, серийного и крупносерийного производства.

Габарит рабочего пространства станка 3У144

Чертеж рабочего пространства круглошлифовального станка 3У144

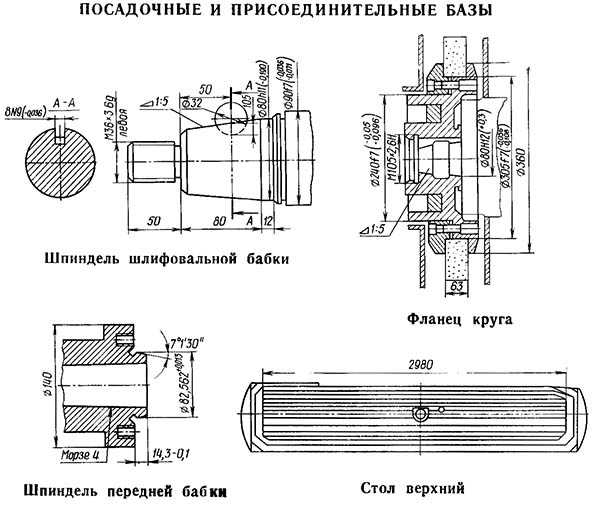

Присоединительные и посадочные базы станка 3У144

Присоединительные и посадочные базы шлифовального станка 3У144

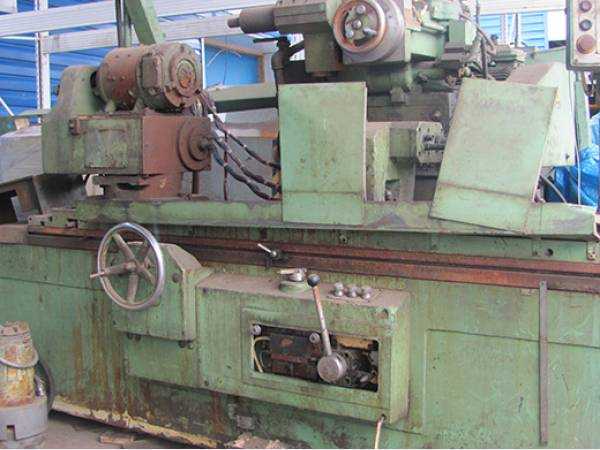

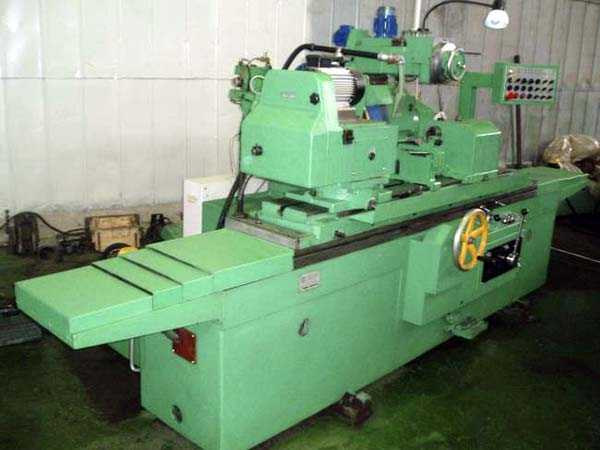

Общий вид круглошлифовального станка 3У144

Фото круглошлифовального станка 3У144

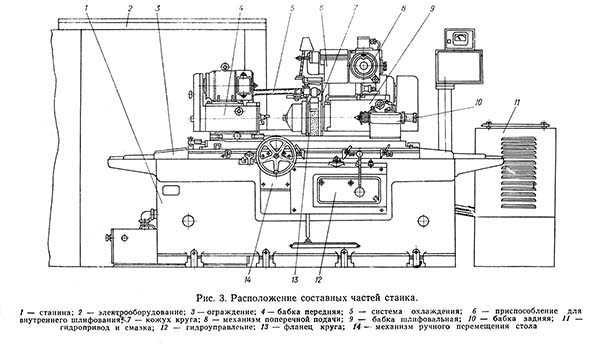

Расположение составных частей шлифовального станка 3У144

Перечень составных частей шлифовального станка 3У144. Смотреть в увеличенном масштабе

Перечень составных частей шлифовального станка 3У144

станина
электрооборудование
ограждение
бабка передняя
система охлаждения
приспособление для внутреннего шлифования
кожух круга
механизм поперечной подачи
бабка шлифовальная
бабка задняя
гидропривод и смазка
гидроуправление
фланец круга
механизм ручного перемещения стола

Расположение органов управления шлифовальным станком 3У144

Расположение органов управления шлифовальным станком 3У144. Смотреть в увеличенном масштабе

Перечень органов управления шлифовальным станком 3У144

выключатель сети
рукоятка крана охлаждения для внутреннего шлифования
винт поворота верхнего стола
рукоятка левого упора реверса стола
рукоятка крана охлаждения для наружного шлифования
выключатель светильника
рукоятка правого упора реверса стола
маховик поперечной подачи шлифовальной бабки
рукоятка настройки лимба
винт фиксации лимба
рукоятка тонкой поперечной подачи шлифовальной бабки
фиксатор приспособления для внутреннего шлифования
рукоятка зажима пиноли задней бабки
вал ручного отвода пиноли задней бабки
пульт управления
рукоятка предохранительного упора реверса стола
рукоятка регулирования скорости стола при правке круга
рукоятка управления:
- подводом и отводом шлифовальной бабки
- пуском стола на рабочую подачу
- наклон вправо или правку
- наклон влево при подведенной шлифовальной бабке
- перегоном стола вправо или влево при отведенной шлифовальной бабке
рукоятка вида шлифования (наружное, внутреннее)
рукоятка регулирования величины задержки при реверсировании справа
педаль гидравлического отвода пиноли задней бабки
рукоятка регулирования скорости стола при шлифовании
рукоятка реверсирования стола
рукоятка регулирования величины задержки стола при реверсировании слева
край установки величины периодической подачи слева, справа и на каждый ход станка стола
маховик ручного перемещения стола

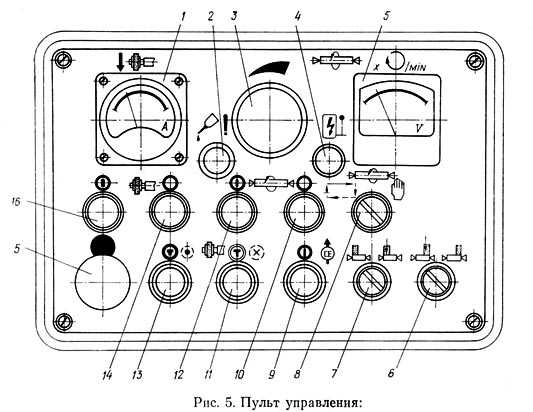

Расположение органов управления на пульте шлифовального станка 3У144

Перечень органов управления на пульте станка 3У144

указатель нагрузки двигателя шлифовального круга
сигнальная лампа — отсутствие смазки шпинделя шлифовальной бабки
регулятор частоты вращения заготовки
сигнальная лампа — сеть включена
указатель частоты вращения заготовки
переключатель поперечных подач при реверсировании стола справа
переключатель поперечных подач при реверсировании стола слева
переключатель пуска вращения заготовки (ручной или автоматический)
кнопка включения гидронасоса
кнопка выключения привода заготовки
кнопка перегона шлифовальной бабки назад
кнопка ручного включения привода заготовки
кнопка перегона шлифовальной бабки вперед
кнопка выключения привода шлифовального круга
кнопка «Общий стоп»
кнопка включения привода шлифовального круга

Кинематическая схема круглошлифовального станка 3У144

Схема кинематическая круглошлифовального станка 3У144. Смотреть в увеличенном масштабе

Схема Расположения подшипников круглошлифовального станка 3У144. Смотреть в увеличенном масштабе

Кинематические цепи и гидравлическая схема станка позволяют осуществлять следующие движения:

вращение шпинделя шлифовальной бабки
вращение заготовки
ручная и автоматическая (периодическая) подачи шлифовальной бабки
ручное и гидравлическое перемещение стола
быстрый подвод и отвод шлифовальной бабки
гидравлический отвод пиноли задней бабки
вращение шпинделя внутреннего шлифования
установочный перегон шлифовальной бабки

Шлифовальная бабака круглошлифовального станка 3У144

Шлифовальная бабака круглошлифовального станка 3У144. Смотреть в увеличенном масштабе

Передняя бабака круглошлифовального станка 3У144

Передняя бабака круглошлифовального станка 3У144. Смотреть в увеличенном масштабе

Гидравлическая схема круглошлифовального станка 3У144

Схема Гидравлическая круглошлифовального станка 3У144. Смотреть в увеличенном масштабе

3У144 станок круглошлифовальный универсальный полуавтомат. Видеоролик.

Технические характеристики станка 3У144

Наименование параметра	3У142	3У143	3У144
Основные параметры
Класс точности по ГОСТ 8-82	П/В	П/В	П/В
Наибольший диаметр обрабатываемого изделия, мм	400	400	400
Наибольшая длина обрабатываемого изделия, мм	1000	1400	2000
Наибольший диаметр шлифования без люнета, мм	400	400	400
Наибольший диаметр шлифования в люнете, мм	80	80	80
Наименьший диаметр шлифования при изношенном круге, мм	50	50	50
Наибольшая длина шлифования, мм	1000	1400	2000
Расстояние от оси шпинделя передней бабки до зеркала стола – высота центров, мм	240	240	240
Наибольшая масса обрабатываемого изделия, кг	200	200	200
Станина и столы станка
Наибольшее продольное перемещение стола, мм	1000	1400	2000
Наименьший ход стола между упорами, мм	4	4	4
Ручное перемещение стола за один оборот маховика, мм	3,1; 20,5	3,1; 20,5	3,1; 20,5
Скорость перемещения стола от гидросистемы (Б/с), м/мин	0,05..5	0,05..4,5	0,07..4,5
Наибольший угол поворота верхнего стола по часовой стрелке, град	3°	3°	2°
Наибольший угол поворота верхнего стола против часовой стрелки, град	8°	7°	6°
Цена деления шкалы поворота верхнего стола, град	0°20′	0°20′	0°20′
Цена деления шкалы поворота верхнего стола (конусность), мм/м	10	10	10
Шлифовальная бабка
Диаметр шлифовального круга – наибольший/ наименьший, мм	600/ 450	600/ 450	600/ 450
Диаметр шлифовального круга – посадочный, мм	305	305	305
Наибольшая высота устанавливаемого круга, мм	63	63	63
Частота вращения шпинделя шлифовальной бабки (круг = Ø525мм), об/мин	1272	1272	1272
Частота вращения шпинделя шлифовальной бабки (круг = Ø600мм), об/мин	1112	1112	1112
Механизм поперечных подач шлифовальной бабки
Наибольшее перемещение шлифовальной бабки по винту, мм	290	290	290
Величина быстрого подвода шлифовальной бабки от гидропривода, мм	50	50	50
Время быстрого подвода шлифовальной бабки, с	2,5	2,5	2,5
Подача на один оборот маховика, мм	0,5	0,5	0,5
Цена деления лимба поперечной толчковой подачи, мм	0,005	0,005	0,005
Периодическая подача во время реверсирования стола (Толчковая подача), мм	0,0025..0,025	0,0025..0,025	0,0025..0,025
Цена деления лимба тонкой толчковой подачи, мм	0,001	0,001	0,001
Величина врезной подачи на диаметр изделия, мм	0,9	0,9
Непрерывная подача для врезного шлифования (бесступенчатое регулирование), мм/мин	0,1..1	0,1..1
Величина поперечного перемещения шлифовальной бабки за один оборот маховика, мм	0,5	0,5	0,5
Скорость быстрого установочного перемещения шлифовальной бабки, мм/мин	240	240	240
Приспособление для внутреннего шлифования
Наибольший диаметр заготовки, устанавливаемой в патроне, мм	250	250	250
Наибольшая длина шлифуемого отверстия, мм	125	125	125
Диаметр шлифуемого отверстия, мм	30..200	30..200	30..200
Диаметр шлифовального круга, мм	25..80	25..80	25..80
Диаметр внутиришлифовальной головки, мм	100; 80	100; 80	100; 80
Число оборотов внутришлифовального шпинделя	1690	1690	1690
Передняя бабка
Частота вращения изделия (бесступенчатое регулирование), об/мин	30..300	30..300	30..300
Конус центра по ГОСТ 13214-67	Морзе 5	Морзе 5	Морзе 5
Наибольший угол поворота передней бабки, град	90°	90°	90°
Задняя бабка
Величина отвода пиноли задней бабки от руки, мм	35	35	35
Конус центра по ГОСТ 13214-67	Морзе 5	Морзе 5	Морзе 5
Привод и электрооборудование станка
Количество электродвигателей на станке	11	11	11
Электродвигатель шпинделя шлифовальной бабки, кВт	7,5	7,5	7,5
Электродвигатель перемещения шлифовальной бабки, кВт	0,18	0,18	0,18
Электродвигатель внутришлифовального шпинделя, кВт	1,1	1,1	1,1
Электродвигатель привода изделия, кВт	0,75	0,75	0,75
Электродвигатель насоса гидросистемы, кВт	2,2	2,2	2,2
Электродвигатель насоса системы смазки шпинделя, кВт	0,27	0,27	0,27
Электродвигатель насоса системы смазки направляющих стола, кВт	0,08	0,08	0,08
Электродвигатель насоса системы охлаждения, кВт	0,15	0,15	0,15
Электродвигатель магнитного сепаратора, кВт	0,12	0,12	0,12
Электродвигатель вентилятора гидроагрегата, кВт	0,12	0,12	0,12
Электродвигатель фильтра-транспортера, кВт	0,12	0,12	0,12
Габаритные размеры и масса станка
Габаритные размеры станка (длина х ширина х высота), мм	5900 х 2585 х 1982	5900 х 2585 х 1982	6450 х 2585 х 1982
Масса станка с электрооборудованием и охлаждением, кг	7530	8650	10000

Список литературы:

Альперович Т.А., Константинов К.Н., Шапиро А.Я. Конструкция шлифовальных станков, 1989
Альперович Т.А., Константинов К.Н., Шапиро А.Я. Наладка и эксплуатация шлифовальных станков, 1989
Дибнер Л.Г., Цофин Э.Е. Заточные автоматы и полуавтоматы, 1978
Генис Б.М., Доктор Л.Ш., Терган В.С. Шлифование на круглошлифовальных станках, 1965
Кащук В.А., Верещагин А.Б. Справочник шлифовщика, 1988
Куликов С.И. Хонингование, 1973
Лисовой А.И. Устройство, наладка и эксплуатация металлорежущих станков, 1971
Лоскутов В.В. Шлифование металлов, 1985
Лоскутов В.В. Шлифовальные станки, 1988
Лурье Г.Б. Шлифовальные станки и их наладка,1972
Лурье Г.Б. Устройство шлифовальных станков,1983
Меницкий И.Д. Универсально-заточные станки ,1968
Муцянко В.И. Братчиков А.Я. Бесцентровое шлифование, 1986
Наерман М.С., Наерман Я.М. Руководство для подготовки шлифовщиков. Учебное пособие для ПТУ, 1989
Попов С.А. Шлифовальные работы, 1987
Терган В.С. Шлифование на круглошлифовальных станках, 1972
Шамов Б.П. Типы и конструкции основных узлов шлифовальных станков, 1965

Связанные ссылки

Каталог справочник круглошлифовальных станков

Паспорта к круглошлифовальным станкам

Купить каталог, справочник, базу данных: Прайс-лист информационных изданий

stanki-katalog.ru

Полуавтомат круглошлифовальный универсальный 3У143 | Станочный Мир

Если Вам необходимо купить Полуавтомат круглошлифовальный универсальный 3У143 звоните по телефонам:

в Москве     +7 (499) 372-31-73
в Санкт-Петербурге +7 (812) 245-28-87
в Минске       +375 (17) 246-40-09
в Екатеринбурге +7 (343) 289-16-76
в Новосибирске     +7 (383) 284-08-84
в Челябинске     +7 (351) 951-00-26
в Тюмени        +7 (3452) 514-886

в Нижнем Новгороде +7 (831) 218-06-78
в Самаре +7 (846) 201-07-64
в Перми    +7 (342) 207-43-05
в Ростове-на-Дону +7 (863) 310-03-86
в Воронеже     +7 (473) 202-33-64
в Красноярске        +7 (391) 216-42-04

в Нур-Султане +7 (7172) 69-62-30;

в Абакане, Альметьевске, Архангельске, Астрахани, Барнауле, Белгороде, Благовещенске, Брянске, Владивостоке, Владимире, Волгограде, Вологде, Иваново, Ижевске, Иркутске, Йошкар-Оле, Казани, Калуге, Кемерово, Кирове, Краснодаре, Красноярске, Кургане, Курске, Кызыле, Липецке, Магадане, Магнитогорске, Майкопе, Мурманске, Набережных Челнах, Нижнекамске, Великом Новгороде, Новокузнецке, Новороссийске, Новом Уренгое, Норильске, Омске, Орле, Оренбурге, Пензе, Перми, Петрозаводске, Пскове, Рязани, Саранске, Саратове, Севастополе, Симферополе, Смоленске, Сыктывкаре, Тамбове, Твери, Томске, Туле, Улан-Удэ, Ульяновске, Уфе, Хабаровске, Чебоксарах, Чите, Элисте, Якутске, Ярославле и в других городах

По всей России бесплатный номер 8 (800) 775-16-64.

В странах СНГ — Беларуси, Казахстане, Туркменистане, Узбекистане, Украине, Таджикистане, Молдове, Азербайджане, Кыргызстане, Армении в городах Нур-Султан, Бишкек, Баку, Ереван, Минск, Ашхабад, Кишинев, Душанбе, Ташкент, Киев и других для покупки оборудования типа Полуавтомат круглошлифовальный универсальный 3У143 звоните на любой удобный номер, указанный на нашем сайте, или оставьте свои контакты под кнопкой ЗАКАЗАТЬ ЗВОНОК вверху сайта – мы сами Вам перезвоним.

stanok-kpo.ru

Станок круглошлифовальный универсальный высокой точности 3У143МВМ

Круглошлифовальный станок 3У143МВМ – универсальный полуавтамат, предназначенный для обработки наружных и внутренних цилиндрических и конических поверхностей методом продольного или врезного шлифования, а также для шлифования плоских поверхностей деталей типа шайб, фланцев и подшлифовки невысоких торцов на валах.

На круглошлифовальном станке моделей 3У143МВМ в обычном исполнении механизм поперечных подач шлифовальной бабки обеспечивает ручные и автоматические поперечные подачи, позволяет производить настройку на общую величину снимаемого припуска и величину припуска, снимаемого при чистовом шлифовании. Механизм обеспечивает автоматическое переключение с черновой подачи на чистовую с помощью конечного микропереключателя, размещенного в корпусе механизма.

Электрика станка круглошлифовального 3У143ВМ:
Круглошлифовальные станки оснащены программируемым логическим контроллером (ПЛК), который управляет электроавтоматикой станка, что повышает его надежность. Привод механизма подач шлифовального круга, а также вращения заготовки, осуществляется при помощи электродвигателей переменного тока с частотными преобразователями.

Устройство балансировки шлифовального круга станка 3У143МВМ:
Станок оснащается устройством балансировки шлифовального круга во время работы, состоящим из механизма балансировки круга и электронного индикатора размаха колебаний. Устройство отличается быстродействием, надежностью работы, простотой управления и удобством обслуживания, что способствует повышению производительности и чистоты шлифования.

Круглошлифовальный станок 3У143МB – конструкция:
Бесступенчатое регулирование частоты вращения заготовки, скоростей поперечных и продольных подач, обеспечивает возможность шлифования на оптимальных режимах. Скорость резания основного шлифовального круга 50 м/с гарантирует высокую производительность и качество шлифования. Три сменные шпиндельные головки с диаметром 100, 80 и 60 мм обеспечивают достаточную скорость резания при шлифовании отверстий различных диаметров во всём диапазоне шлифуемых размеров.

Гидростатические опоры круглошлифовального станка 3У143МВ:
Гидростатические опоры шпинделя передней бабки круглошлифовальных станков 3У142, 3У143, 3У144 гарантируют высокую стабильность положения его оси при вращении на протяжении всего срока службы без каких-либо затрат на ремонт. Индикатор контроля размаха колебаний шлифовального круга при помощи балансировочного устройства помогает быстро свести к минимуму дисбаланс шлифовального круга. Установка двухступенчатой очистки СОЖ способствует повышению качества шлифования и увеличению срока службы самой СОЖ.

Высокая точность и производительность станка 3У142 МB:
Винт-гайка качения в механизме подач круглошлифовального станка 3У142, 3У143, 3У144 гарантирует высокую точность перемещения шлифовальной бабки на заданный размер независимо от возникающих внешних нагрузок на бабку. Вращение лимба при работе станка в цикле с автоматическими подачами обеспечивает возможность визуального контроля съёма припуска. Гидрофицированный прибор для автоматической правки шлифовального круга по копиру значительно повышает производительность станка при обработке партии деталей.

Постоянство диаметра цилиндрической поверхности заготовки в продольном сечении: 3 мкм
Круглость цилиндрической поверхности заготовки: 1,0 мкм
Плоскостность торцовой поверхности образца (выпуклость не допускается): 3,6 мим
Шероховатость Rа цилиндрической наружной поверхности: 0,125 мкм
Шероховатость Rа цилиндрической внутренней поверхности: 0,25 мкм
Шероховатость Rа плоской торцовой поверхности: 0,5 мкм.


Характеристика	Значение
Высота центров, мм	240
Наибольший диаметр обработки, мм	400
Макс. длина изделия, мм	1 400
Наибольший диаметр шлифуемого отверстия, мм	200
Наименьший диаметр шлифуемого отверстия, мм	30
Наибольшая длина шлифуемого отверстия, мм	125
Наибольшая высота фланца при шлифовании плоскостей, мм	50
Наибольший диаметр отверстия устанавливаемого в патроне, мм	250
Наибольшая длина изделия при шлифовании отверстия с люнетом, мм	350
Наибольшая масса изделия при не зажатой пиноли, кг	200
Наибольшая масса изделия при зажатой пиноли, кг	500
Наибольшая масса изделия при обработке в патроне, кг	150
Наибольшая длина перемещения стола, мм	1 395
Скорость перемещения стола от гидропривода, м/мин.	0.05…5.0
Наибольший угол поворота верхнего стола по часовой стрелке, град.	3
Наибольший угол поворота верхнего стола против часовой стрелки, град.	8 / 7 / 6
Частота вращения изделия (регулирование бесступенчатое), мин-1	25 – 300
Наибольший угол поворота передней бабки по часовой стрелке, град.	30
Наибольший угол поворота передней бабки против часовой стрелки, град.	90
Мощность электродвигателя привода изделия, кВт	1,5
Размеры шлифовального круга (Д х В х Дотв), мм	600 x 80 x 305
Скорость резания, м/с	50
Наибольшее перемещение по винту, мм	290
Периодическая подача, мм/об	0.001…0.05
Периодическая подача для станков с ЧПУ, мм/об	0.001…0.999
Скорость врезной подачи, мм/мин	0.01…4.5
Скорость врезной подачи для станков с ЧПУ, мм/мин	0.01…9.99
Наибольший угол поворота шлифовальной бабки, град.	( /-) 30
Мощность электродвигателя привода шлифовального круга, кВт	11
Мощность электродвигателя привода внутришлифовального устройства, кВт	1,1
Габариты (ДхШхВ), мм	5190x3420x2220
Масса 3У143МВМ станка, кг	9000

Дополнительная комплектация

По заказу станок может оснащаться электроприводами и электроаппаратурой как отечественного производства, так и производства Siemens, Mitsubishi, Fagor и Heidenhain. Предусмотрена возможность установки на круглошлифовальный станок приборов активного контроля с навесной и настольной скобами.

Отзывы о 3У143МВМ:

Отзывов пока нет, но ваш может быть первым.
Оставить отзыв

rustan.ru

Полуавтомат круглошлифовальный универсальный 3У143МВ | Станочный Мир

Если Вам необходимо купить Полуавтомат круглошлифовальный универсальный 3У143МВ звоните по телефонам:

в Нур-Султане +7 (7172) 69-62-30;

По всей России бесплатный номер 8 (800) 775-16-64.

В странах СНГ — Беларуси, Казахстане, Туркменистане, Узбекистане, Украине, Таджикистане, Молдове, Азербайджане, Кыргызстане, Армении в городах Нур-Султан, Бишкек, Баку, Ереван, Минск, Ашхабад, Кишинев, Душанбе, Ташкент, Киев и других для покупки оборудования типа Полуавтомат круглошлифовальный универсальный 3У143МВ звоните на любой удобный номер, указанный на нашем сайте, или оставьте свои контакты под кнопкой ЗАКАЗАТЬ ЗВОНОК вверху сайта – мы сами Вам перезвоним.

stanok-kpo.ru

Универсальные круглошлифовальные станки моделей 3М132В, 3У142МВ

Универсальные круглошлифовальные станки моделей 3М132В, 3У142МВ,3У144МВ, 3У143МВ предназначены для шлифования всех видов конических и цилиндрических поверхностей, а также для обработки плоских поверхностей деталей типа направляющие, шайбы, фланцы.

Станок может оснащаться электроаппаратурой и электроприводами отечественных и зарубежных фирм Mitsubishi,Siemens, Heidenhain,Fagor. Круглошлифовальные станки оснащены программируемым командо-контроллером, с помощью которого осуществляется управление электроавтоматикой полуавтомата, что повышает его надежность эксплуатации.

Привод механизма подач абразивного инструмента, а также вращения детали осуществляется с помощью электродвигателей переменного тока с частотными преобразователями (частотник).

Круглошлифовальные станки оснащаются устройством балансировки абразивного инструмента во время эксплуатации, состоящим из механизма балансировки инструмента и электронного индикатора амплитуды колебаний. Устройство обеспечивает надежность работы, быстродействие, простоту управления, удобство обслуживания, повышает производительность труда и чистоту шлифования.

На станках возможна установка датчиков активного контроля с навесной и настольной скобами. А датчики уровня заказать можно тут.

Особенности конструкции станка

Бесступенчатое регулирование угловой скорости изделия, продольных и поперечных подач гарантируют возможность обработки на оптимальных режимах;
Линейная скорость резания основного шлифовального инструмента 50 м/с, угловая скорость (9840 фут/мин) обеспечивает высокую производительность и качество обработки. Сменные шпиндельные головки диаметром 100, 80 и 60 мм гарантируют необходимую скорость резания при обработке отверстий различных диаметров;
Гидростатические опоры шпинделя передней бабки обеспечивают надежную стабильность фиксированного положения его оси при вращении на протяжении всего периода эксплуатации без серьезных затрат на ремонт оборудования;
Индикатор контроля амплитуды колебаний абразивного инструмента с помощью балансировочного устройства быстро решает проблемы, связанные дисбалансом абразивного инструмента;
Двухступенчатая очистка СОЖ способствует повышению качества обработки и увеличению срока службы смазывающие-охлаждающей жидкости;
Механическая передача винт-гайка качения в механизме подач обеспечивает точность перемещения шлифовальной бабки на необходимый размер независимо от возникающих внешних динамических нагрузок на бабку;
Гидрофицированный датчик для автоматической правки абразивного инструмента по копиру значительно увеличивает производительность полуавтомата при обработке большого количества деталей;
Точность обработанной цилиндрической поверхности изделия- 3 мкм;.
Плоскостность торцовой части изделия – 3,6 мим;
Шероховатость Rа цилиндрических поверхностей – 0,125 мкм;
Шероховатость Rа плоской торцовой части – 0,5 мкм.

Техническая характеристика	3М132В	3У142МВ	3У143МВ	3У144МВ
Высота центров, мм:	185	240	240	240
Наибольшие размеры, мм: – диаметр – длина	280 1000	400 1000	400 1400	400 2000
Размеры шлифуемого отверстия, мм: диаметр: – наибольший – наименьший – наибольшая длина	100 15 125	200 30 125	200 30 125	200 30 125
Наибольшая высота фланца при шлифовании плоскостей, мм:	20	50	50	50
Наибольший диаметр отверстия устанавливаемого в патроне, мм:	200	250	250	250
Наибольшая длина изделия при обработке с люнетом при шлифовании отверстия, мм:	250	350	350	350
Наибольшая масса изделия, кг: – при незажатой пиноли – при зажатой пиноли – при обработке в патроне	55 160 50	200 500 150	200 500 150	200 500 150
Наибольшая длина перемещения стола, мм:	995	1395	1395	2000
Скорость перемещения стола от гидропривода, м/мин.:	3 8	3 8	3 7	3 6
Частота вращения изделия (регулирование бесступенчатое), об/мин.:	25…300	25…300	25…300	25…300
Наибольший угол поворота передней бабки, град.: – по часовой стрелке – против часовой стрелке	30 90	30 90	30 90	30 90
Мощность электродвигателя привода изделия, кВт:	0.86	1.5	1.5	1.5
Размеры шлифовального круга (наружный диаметр х высота х диаметр отверстия), мм:	600x80x305	600x80x305	600x80x305	600x80x305
Скорость резания, м/с:	50	50	50	50
Наибольшее перемещение по винту, мм:	290	290	290	290
Периодическая подача, мм/об: – для станков в обычном исполнении – для станков с ЧПУ	0.001…0.05	0.001…0.05	0.001…0.05	0.001…0.05
Скорость врезной подачи, мм/мин.: – для станков в обычном исполнении – для станков с ЧПУ	0.01…4.5 0.01…9.99	0.01…4.5 0.01…9.99	0.01…4.5 0.01…9.99	0.01..4.5 0.01…9.99
Наибольший угол поворота шлифовальной бабки, град.:	( /-) 30	( /-) 30	( /-) 30	( /-) 30
Мощность электродвигателя привода шлифовального круга, кВт:	11	11	11	11
Мощность электродвигателя привода внутришлифовального устройства, кВт:	1.1	1.1	1.1	1.1
– при правке шлифовального круга	0,05…0,5	0,05…0,5	0,05…0,5	0,05…0,5
Габаритные размеры станка, мм – длина – ширина – высота	5000 2580 2220	5000 3420 2220	5190 3420 2220	6440 3420 2220
Масса полуавтомата, кг.:	6980	7560	9000	10830

www.metalstanki.com.ua

350 000 руб. от ООО Традиция-К в г. Москва

Полное описание:

Технические характеристики 3У143МВ
Высота центров, мм: 240
Наибольшие размеры, мм:
— диаметр
— длина
400
1400
Размеры шлифуемого отверстия, мм:
диаметр:
— наибольший
— наименьший
— наибольшая длина

200
30
125
Наибольшая высота фланца при шлифовании плоскостей, мм: 50
Наибольший диаметр отверстия устанавливаемого в патроне, мм: 250
Наибольшая длина изделия при обработке с люнетом при шлифовании отверстия, мм: 350
Наибольшая масса изделия, кг:
— при незажатой пиноли
— при зажатой пиноли
— при обработке в патроне
200
500
150
Наибольшая длина перемещения стола, мм: 1395
Скорость перемещения стола от гидропривода, метров/минуту: 3
7
Частота вращения изделия (регулирование бесступенчатое), оборотов/минуту: 25…300
Наибольший угол поворота передней бабки, градусов:
— по часовой стрелке
— против часовой стрелки
30
90
Мощность электродвигателя привода изделия, кВт: 1.5
Размеры шлифовального круга (наружный диаметр x высота x диаметр отверстия), мм: 600×80×305
Скорость резания, метров/секунду: 50
Наибольшее перемещение по винту, мм: 290
Периодическая подача, мм/оборот:
— для станков в обычном исполнении
— для станков с ЧПУ 0.001…0.05
Скорость врезной подачи, мм/минуту:
— для станков в обычном исполнении
— для станков с ЧПУ 0.01…4.5
0.01…9.99
Наибольший угол поворота шлифовальной бабки, градусов: ( /-) 30
Мощность электродвигателя привода шлифовального круга, кВт: 11
Мощность электродвигателя привода внутришлифовального устройства, кВт: 1.1
— при правке шлифовального круга 0, 05…0, 5
Габаритные размеры станка, мм
— длина
— ширина
— высота
5190
3420
2220
Масса станка, кг: 9000

Информация о продавце

Компания: ООО Традиция-К Регион продажи: Москва Контактные телефоны: (495) 727 40 69

ru-funt.net

TOP HEADLINES
