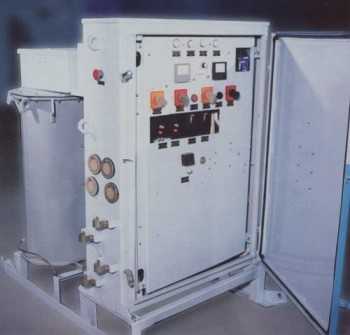

Трансформатор для прогрева бетона КТПТО-80 У1

Комплектные трансформаторные подстанции КТПТО-80 У1 мощностью 80 кВА предназначены для электропрогрева и других способов электротермообработки бетона и мерзлого грунта с автоматическим регулированием температуры, а также для питания временного освещения и ручного трехфазного электроинструмента на напряжение 42В в зимнее время, в условиях строительных площадок.

Подстанция представляет собой установку с трехфазным трехобмоточным трансформатором типа ТМТО-80 У1 с естественным масляным охлаждением. Термообработка бетона ускоряет процесс его твердения, а наличие автоматического регулирования температуры сокращает расход электроэнергии.

В КТПТО имеются блокировки, обеспечивающие безопасность работ обслуживающего персонала при прогреве бетона. Среднее напряжение (СН) 55-95 В используется для электропрогрева бетона и мерзлого грунта. Имеется возможность подключения потребителей на трехфазное напряжение 380 В и 42 В.

Условия эксплуатации трансформатора КТПТО 80

  • Оптимальная температура окружающей среды – от – 45 градусов до + 20 градусов
  • Влажность воздуха – до 80 процентов
  • Высота над уровнем моря – не более километра
  • Вибрация, удары, работа в химически активной либо взрывоопасной среде – недопустимы.
Технические характеристики трансформатора КТПТО 80

Номинальная мощность (кВА)80
Напряжение питания (В)400
Напряжение на выходе (В)42
Частота сети на входе (Гц)50
Ступени напряжения на холостом ходу на стороне НН (В)55, 65,75,85,95
Номинальный ток ВН (А)121,7
Ток на стороне НН при напряжении 55-65-75 В (А)580
Ток на стороне НН при напряжении 85 В (А)530
Ток на стороне НН при напряжении 95 В (А)487
Класс изоляцииВ
Масса масла (ВГ) (кг)
137
Габаритные размеры (мм)1150х820х1300
Масса (кг)700
Комплект поставки станции прогрева бетона КТПТО 80

  • силовой трансформатор;
  • паспорт силового трансформатора;
  • техническое описание и инструкция по эксплуатации силового трансформатора;
  • шкаф управления;
  • салазки, проушины в салазках и рамы для транспортировки;
  • техническое описание и инструкция по эксплуатации КТПТО;
  • паспорт на КТПТО.

ДОСТАВЛЯЕМ УДОБНО

Бесплатная доставка до транспортной компании

ЧЕСТНАЯ ТОРГОВЛЯ

100% гарантия обмена товара и возврата денег

СВОИХ НЕ БРОСАЕМ

Добросовестно проводим сервис и обслуживание по регламенту

ГАРАНТИЯ НИЗКИХ ЦЕН

Нашли дешевле?

Снизим цену!

Интернет-магазин промышленного и строительного оборудования proinstrument-shop.ru. Все характеристики товара предоставлены производителями. Возможны изменения и текстовые опечатки. Изображения могут отличаться. Проверяйте наличие необходимых характеристик и комплектации при получении товара. Информация на сайте Проинструмент не является публичной офертой.

proinstrument-shop.ru

Трансформаторная станция прогрева бетона КТПТО-80

Трансформаторная станция прогрева бетона КТПТО-80 предназначена для контактного прогрева бетонного раствора после укладки.

Принцип действия - регулировка напряжения в заложенных в бетон прогревочных проводах.

Рабочая температура разогрева +80 С.

Трансформаторные подстанции КТП ТО-80 представляют собой автоматическую комплектную установку для обогрева сооружаемых бетонных конструкций, грунта и преобразования электрической энергии в сетях строительных площадок. Температура обогрева регулируется в ручном режиме и автоматически.

Установки данного типа комплектуются трансформаторами марки ТМТО.

В подстанции для прогрева бетона (КТПТО-80) предусмотрено питание стороннего потребителя на напряжение 380 В и ток 10 А, а также ручное (дистанционное и автоматическое) управление работой силового трансформатора.

В дистанционном режиме управление осуществляется кнопочным постом, который выносится за пределы зоны электропрогрева

Климатическое исполнение «У», категория «1» по ГОСТ 15150-69.

Основные технические характеристики

НаименованиеКТПТО-80
Производимые номинальные мощности, кВА80, 100
Напряжение питания сети, В380
Напряжение вторичное (на электроды), В55-95
Ступени напряжения на холостом ходу на стороне СН, В12345
5565758595
Ток на стороне СН при напряжении 50-65 В, не более, А520
Ток на стороне СН при напряжении 75-85-95 В, не более, А471
Номинальная мощность обмотки НН трансформатора КТПТО, кВА2,5
Номинальное напряжение на стороне НН силового трансформатора, В42
Регулирование температуры подогрева бетонаРучноеАвтомат
КТП ТО-86КТП ТО-02
Диапазон автоматического регулирования температуры прогрева, С0-100
Охлаждение подстанцииМаслянное
Macca трансформатора, кг685



Условия эксплуатации:

  • интервал температур -45 С до +45 С
  • относительная влажность воздуха не более 80% при +20 С
  • окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов или паров, разрушающих металлы и изоляцию

Дополнительную информацию по другим производимым трансформаторам можно найти на главной странице сайта

СОБСТВЕННОЕ ПРОИЗВОДСТВО

slavenergo.ru

КТП ТО-80. Трансформаторная подстанция обогрева бетона.

КТПТО-80 (ТМТО) - комплектная трансформаторная подстанция, предназначенная для подогрева бетона в зимнее время, с регулированием температуры подогрева бетона в ручном и автоматическом режимах, в блоке управления КТПТО. КТПТО кроме прогрева бетона, может использоваться для питания временного освещения и ручного трехфазного электроинструмента на напряжение 42 В (в условиях строительных площадок). Подстанция для подогрева бетона оснащается трехфазным трехобмоточным трансформатором ТМТО-80/0,38 с естественным охлаждением. В КТПТО имеются блокировки, обеспечивающие безопасность работ обслуживающего персонала при прогреве бетона.

Блокировки исключают возможность:

  • Переключения ступеней регулирования напряжения силового трансформатора под напряжением;
  • Открывания панели блока управления при включенном вводном автоматическом выключателе главной цепи.

В подстанции для прогрева бетона (КТПТО) предусмотрено питание стороннего потребителя на напряжение 380 В и ток 10 А, а также ручное (дистанционное и автоматическое) управление работой силового трансформатора. В дистанционном режиме управление осуществляется кнопочным постом, который выносится за пределы зоны электропрогрева бетона. Электротермообработка бетона (подогрев бетона) является способом отвержения его при низких температурах. В настоящее время разработан целый ряд методов электротермообработки бетона при изготовлении сборных железобетонных изделий на заводах, и монолитном строительстве.

Одним из наиболее экономичных (с точки зрения затрат энергии) способов электротермообработки бетона является способ электропрогрева или электродного прогрева, т.е. включение бетона в электрическую цепь как бы в качестве проводника. При этом электрическая энергия превращается в тепловую непосредственно в самом бетоне, что сводит к минимуму потери. В зависимости от мощности электрического тока можно нагреть бетон до температуры 100 градусов, причем за любой промежуток времени - от нескольких минут до нескольких часов. Таким образом, появились широкие возможности выбирать оптимальные режимы подогрева бетона и благодаря этому обеспечить высокую производительность технологических линий и монолитного строительства.

Технические характеристики подстанции подогрева бетона КТПТО+ТМТО-80.

ПараметрЗначение
Номинальная мощность КТП ТО80 кВА
Напряжение первичное380 В
Напряжение вторичное (на электроды по обогреву бетона)55-95 В
Ступени напряжения на стороне СН55-65-75-85-95 В
Ток КТПТО на стороне СН
- при напряжении 55-65 В520 А
- при напряжении 75-85-95 В471 А
Номинальная мощность обмотки НН силового трансформатора КТПТО2,5 кВА
Номинальное напряжение на стороне НН cилового трансформатора42 В
Регулирование температуры подогрева бетона
- автоматическоеКТП ТО-86
- ручноеКТП ТО-02
Диапазон автоматического регулирования прогрева бетона0-100 o С
Охлаждение подстанции подогрева бетонамасляное.
Температура окружающего воздуха- 40°С … +10°С
Масса КТПТО685 кг

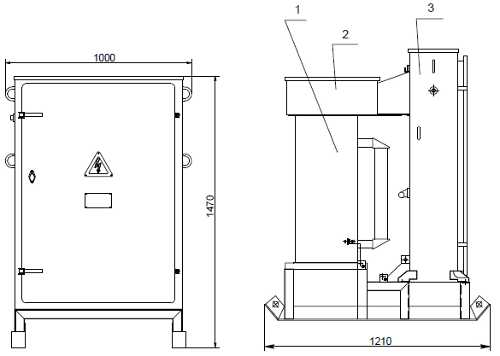

Габаритный чертеж подстанции для прогрева бетона КТПТО-80

1 - Трансформатор 2 - Кожух 3 - Шкаф управления

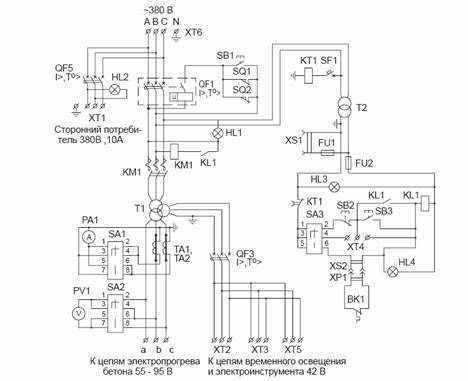

Электрическая принципиальная схема подстанции по подогреву бетона КТПТО-80

www.matic.ru

КТПТО — 80 для термообработки бетона и грунта — ИТСАР — Трансформаторы

Описание товара

Комплектная трансформаторная подстанция (КТП) для термообработки бетона и грунта типа КТПТО-80-07-У1 в комплекте с трехфазным масляным трансформатором ТМТО-80/0,38-У1 напряжением 380/55-95 В мощностью 80 кВА  предназначены для электропрогрева и других способов электротермообработки бетона и мерзлого грунта с автоматическим или ручным контролем температуры бетона, а также для питания временного освещения и ручного трехфазного электроинструмента на напряжение 42.

Нормальная работа КТПТО-80 обеспечивается при температуре окружающего воздуха от — 40С до + 10С.

Данная подстанция оснащается трехфазным трехобмоточным трансформатором ТМТО-80/0,38 с естественным охлаждением.

Основные технические характеристики КТПТО-80 с ТМТО-80/0,38:

ПоказательЗначение
Номинальная мощность трансформатора, кВА80
Номинальное напряжение на стороне ВН, кВ380
Ступени напряжения на холостом ходу на стороне СН, В5565
75
8595
Ток на стороне СН, А520471
Номинальная мощность обмотки НН силового трансформатора, кВА2,5
Номинальное напряжение на стороне НН силового трансформатора, В42
Диапазон устанавливаемый на датчике температуры, С0…100





Габаритные размеры: 1235х1051х970.

Масса (с трансформатором) не более 495 кг.

Стоимость Вы можете уточнить у наших менеджеров по телефону/e-mail, а также в прайс-листе.

Только зарегистрированные клиенты, купившие этот товар, могут публиковать отзывы.

itsar.biz

Комплектные трансформаторные подстанции КТПТО-80-86У1 - Афалина ГК

Подстанции трансформаторные комплектные для термообработки бетона и грунта КТПТО-80-86У1 трехфазного переменного тока мощностью 80 кВА, напряжением 380 В, частотой 50 Гц предназначены для электропрогрева и других способов электротермообработки бетона и мерзлого грунта с автоматическим регулированием температуры, а также для питания временного освещения и ручного трехфазного электроинструмента напряжением 42 В в условиях строительных площадок.

Климатическое исполнение У, категория размещения 1 по ГОСТ 15150 и ГОСТ 15543.

Среднее напряжение (СН) 55-95 В используется для электропрогрева бетона и мерзлого грунта. Имеется возможность подключения потребителей на напряжение 380 В и 42 В. Масса 750 кг. В комплект поставки входят: силовой трансформатор и шкаф управления, установленные на салазках; ЗИП согласно ведомости.

Технические характеристики

Наименование основных параметров

Значение

Номинальная мощность силового трансформатора, кВА

80

Номинальное напряжение на стороне ВН, В

380

Ступени напряжения на холостом ходу на стороне СН, В

55, 65, 75, 85, 95

Ток на стороне СН при напряжении 55-65 В, А

520

Ток на стороне СН при напряжении 75-85-95 В, А

471

Номинальная мощность обмотки НН силового трансформатора, кВА

2.5

Номинальное напряжение на стороне НН силового трансформатора, В

42

Номинальная мощность независимого источника питания, кВА

2.5

Номинальное напряжение независимого источника питания, В

42

Зона автоматического регулирования температуры электропрогрева, °С

20-100

Другая информация из этого раздела:

afalina74.ru

Станция прогрева бетона КТПТО-80 | АльянсЭнерго

Комплектная трансформаторная подстанция КТПТО-80 наружной установки предназначена для электропрогрева бетона и мёрзлого грунта с автоматическим или ручным регулированием температуры, а также для питания временного освещения и ручного трехфазного электроинструмента на напряжение 42 В (в условиях строительных площадок).

Нормальная работа КТПТО-80 обеспечивается при температуре окружающего воздуха от минус 40О С до плюс 10О С. Подстанция оснащается трехфазным трехобмоточным трансформатором ТМТО-80/0,38 с естественным охлаждением. В КТПТО имеются блокировки, обеспечивающие безопасность работ обслуживающего персонала.

Блокировки исключают возможность:

  • переключения ступеней регулирования напряжения силового трансформатора под напряжением;
  • открывания панели блока управления при включенном вводном автоматическом выключателе главной цепи.

Основные технические характеристики подстанции КТПТО-80

ПараметрЗначение
Номинальная мощность силового трансформатора, кВ.А80
Номинальное напряжение на стороне ВН, В380
Ступени напряжения на холостом ходу на стороне СН, В55, 65, 75, 85, 95
Ток на стороне СН, А при напряжении 55-65 В520
Ток на стороне СН, А при напряжении 75-85-95 В471
Номинальная мощность обмотки НН силового трансформатора, кВ.А2,5
Номинальное напряжение на стороне НН силового трансформатора, В42
Диапазон устанавливаемой на датчике температуры, °С0-100

Габаритные размеры и масса КТПТО-80-07

  1. Трансформатор.
  2. Кожух.
  3. Шкаф управления.

Масса (с трансформатором) не более 560 кг.


Схема электрическая принципиальная КТПТО-80-07 с автоматическим регулированием

Диаграмма переключателя SA1

Диаграмма переключателя SA2

Диаграмма переключателя SA3


Схема электрическая принципиальная КТПТО-80-07 с ручным регулированием
