Сверление отверстий в металле - правила и технология

Обработка металлических деталей относится к перечню весьма сложных операций. Высверливание может потребоваться при работе на производстве, в доме, гараже, на даче. Для этих целей используется сверлильное оборудование, сверла и дополнительные принадлежности.

Металлоизделия имеют повышенную прочность, а также твердость, что обуславливает строгое соблюдение технологии и использование надежного и качественного оборудования. Сверление отверстий в металле требуется для создания разнообразных разборных, а также неразборных соединений. Для этой слесарной процедуры необходим станок или же дрель, молоток со слесарным кернером для точной наметки отверстий и сверла.

Как просверлить отверстие в металле – технология

Обработка металлоизделий выполняется на производстве, при ремонте автомашины, дома или же при изготовлении разнообразных конструкций. Использование технологии сверлений отверстий в металлах предусматривает применение станков или же ручных дрелей. При этом первый вариант требует существенных финансовых затрат, так как стационарное оборудование стоит недешево.

Технологический процесс высверливания заключается в постепенном снятии тонкого металлического слоя при вращательно-поступательном движении бурава. Получение качественной обработки невозможно без надежной осевой фиксации патрона и прямолинейной подачи. Для этих целей применяются специальные зажимы механического типа – кондукторы. Эти дополнительные приспособления требуются, когда необходимо просверлить отверстие в металлоизделии, толщина которого больше диаметра используемого инструмента.

Перед началом сверления намечают центр получаемого отверстия кернером. Чтобы получить высокую точность, необходимо подобрать бурав на 0,1-0,3 мм меньше необходимого размера обрабатываемого места. Небольшая вибрация оборудования разобьет высверливаемый диаметр до требуемого значения. Для уменьшения трения используют охлаждающую жидкость либо особую смазку. Это может быть машинное масло либо обычная вода.

При затуплении кромок сверла их необходимо подправить, иначе можно испортить сам инструмент и заготовку. При работе с полыми предметами (коробками, трубами) внутрь помещается специальная деревянная распорка. Если требуется нарезать резьбу, выбираются сверла с учетом разбивки участка высверливания. Сначала используют буравчик меньшего диаметра, после чего сверлят основным.

Как сверлить металл дрелью

Главной проблемой при работе с дрелью является ее ручное удержание. При этом необходимо строго соблюдать направление, обеспечивать необходимое прижимное усилие и контролировать скорость сверления.

Поставив необходимые метки на изделии, центра будущих мест сверления требуется накернить, что не даст буравчику сместиться. Заготовку можно закрепить в зажимах или же расположить на специальной подставке. При использовании ручного инструмента для отверстий в металлах требуется следить за строгим перпендикулярным расположением бурава.

Нельзя оказывать на инструмент чрезмерное давление во время работы. По мере прохода усилие уменьшается, что снижает образование заусенцев на выходе и предотвращает поломку сверла. При закусывании бурава он высвобождается путем обратного вращения.

Если необходима большая глубина сверления (более пяти диаметров сверла) следует особое внимание уделять охлаждению режущего предмета и постоянному удалению металлической стружки. Предварительно используется сверло короткого типа для получения требуемой центровки и направления подачи. Удаление стружки выполняют с помощью переворачивания детали, охлаждающей жидкостью, а также крючками либо магнитами.

Требования к сверлам

Чтобы качественно просверлить отверстие в металле требуется правильно подобрать сверла, учитывая диаметры, а также свойства материала. Для этого используется быстрорежущая инструментальная сталь. При высверливании легированных и углеродистых стальных предметов закаленного типа, чугуна, нержавейки и прочих труднообрабатываемых материалов применяют сверла твердосплавного вида.

Перед тем как просверлить отверстие в твердом металле необходимо его предварительно рассверлить инструментом меньшего размера. Некоторые режущие изделия имеют в составе кобальтовые добавки, которые увеличивают его износостойкость, а также долговечность. В маркировку данного инструмента добавляют литеру «К».

Мощность и обороты при работе

От мощности оборудования, выполняющего сверление металла, зависят его возможности. Ручные дрели, имеющие мощность порядка 500-700 Вт предназначены для высверливания участков максимум до 10-13 мм в диаметре.

Скорость вращения режущего инструмента при работе по обычному металлу используется малая и средняя (500-1000 об/мин). Использование высоких оборотов чревато быстрым нагревом сверла, что вызывает его отжиг с разупрочнением. Высверливание глубоких отверстий в металле следует выполнять с умеренным нажимом и невысоких скоростях.

Как правильно сверлить металл

Для полноценного процесса высверливания металла основным параметром является острота сверла. Скорость затупления режущих кромок напрямую зависит от твердости обрабатываемого материала, усилия подачи, скорости вращения, наличия охлаждения и прочих факторов. Технология сверления больших отверстий в металле заключается в том, что изначально просверливают небольшим сверлом, а затем используют основное.

Для точного сверления обязательно проводится кернение центров будущих обрабатываемых участком. Улучшить условия процесса можно, предварительно окунув наконечник инструмента в машинное масло. В быту используется обычная мыльная вода. Для процесса глубокого просверливания необходимо постоянно охлаждать рабочий инструмент и вовремя удалять скапливающуюся металлическую стружку.

Листовой

При работе с металлическими изделиями листового типа необходимо подкладывать под место реза деревянный брусок, который будет предотвращать появление заусенцев. В качестве замены бруска можно использовать любой материал, менее твердый, чем основной. На завершающем этапе рекомендуется снижать усилие подачи, что также снизит вероятность образования опасных заусенцев.

Отверстия в трубах

Основной проблемой сверления труб является их точное позиционирование. При этом входное высверливаемое место зачастую не совпадает с выходным. Увеличение диаметра трубы приводит к еще большей погрешности. На глаз выдержать строгую перпендикулярность практически нереально, поэтому используют специальные приобретенные либо самодельные кондукторы и направляющие.

Нержавеющая сталь

Работа с нержавейкой выполняется на минимальных оборотах, желательно кобальтовым буравом. Значение 120-150 об/мин обеспечит необходимое качество и скорость реза. При отсутствии регулятора скорости используется кратковременное включение дрели, что не даст патрону разогнаться до максимальных величин. Можно использовать ступенчатые сверла, значительно облегчающие процесс. Для диаметров более 15 мм используются специальные «коронки». Охлаждение рабочего элемента проводится жиром или же оливковым маслом.

Алюминий

Сложность работы с алюминиевыми изделиями заключается в обволакивании материалом режущих кромок. Это значительно затрудняет проникновение бурава вглубь и попутно расширяет само место обработки. Для точного высверливания требуется чаще извлекать из детали сверло для очистки и пользоваться охлаждающей жидкостью.

Безопасность

Любая работа, в том числе и по металлу должна выполняться с соблюдением всех необходимых мер безопасности. Заготовки средних, а также крупных размеров закрепляются на специальных приспособлениях или же на станочном столе. Маленькие детали удерживаются ручными тисками. Запрещается во время сверления держать обрабатываемые изделия руками.

Нельзя касаться движущихся элементов, перебрасывать ремни на станочном шкиве при его вращении. Стружка удаляется специальными крючками либо щетками. Рукава на спецодежде застегиваются либо закатываются выше локтя, волосы прячутся под головной убор, глаза закрываются предохранительными очками.

oxmetall.ru

Как сверлить металл. Технология сверления отверстий в металле

Инструменты для сверлильных работ по металлу:

  • Спиральное сверло;
  • Кернер;
  • Молоток;
  • Защитные очки.

Чтобы уменьшить разбивку, сверление выполняют в два этапа: сначала сверлом меньшого диаметра, а затем основным. Этот же метод последовательного рассверливания применяют, когда необходимо сделать отверстие большого диаметра.

После разметки обрабатываемой детали следует накернить центр будущего отверстия. Это предотвратит смещение сверла от заданной точки.

Для удобства работы заготовку следует зажать в слесарных тисках или положить на подставку так, чтобы она заняла устойчивое положение. Сверло устанавливается строго перпендикулярно поверхности, которую нужно просверлить. Это важно, чтобы избежать его поломки.

Выбор режима резания

Сверлить металл дрелью несколько сложнее, чем дерево, кирпич или бетон. Есть и некоторые особенности.

Практические советы по этому виду работ мы объединили для удобства в пошаговую инструкцию.

  1. Вам понадобятся такие инструменты: дрель, сверло, охлаждающая жидкость (лучше машинное масло, но можно и воду), кернер, молоток, защитные очки.
  2. При сверлении металла на горизонтальной поверхности, под изделие подкладываем деревянный брусок и как можно лучше фиксируем. При работе в вертикальном положении жёсткая фиксация крайне важна, так как сверлить нужно строго перпендикулярно.
  3. Делаем разметку, после этого с помощью кернера и молотка намечаем центр будущего отверстия.
  4. В небольшую ёмкость наливаем охлаждающую жидкость.
  5. Надеваем защитные очки.
  6. Начинаем сверлить. Не оказывайте сильного давления на дрель, ведь работать лучше на малых оборотах. Если дрель мощная, то подойдёт способ кратковременных включений, пока инструмент не успел набрать максимальные обороты.
  7. Не забываем охлаждать сверло как можно чаще
    .
  8. Когда сверление происходит не строго перпендикулярно, а под углом, то велика вероятность что дрель заклинит. Если это произошло, то поставьте переключатель в реверсивное положение. Так вы избежите травм и не сломаете сверло.
  9. Если всё делали правильно, то даже в бытовых условиях с помощью маломощной дрели вы сможете просверлить отверстие в металле толщиной до 5 мм включительно и диаметром до 10-12 мм. О более сложных задачах мы расскажем ниже.

Работы по сверлению металла

Можно ли сверлом по бетону сверлить металл?

Можно, но это в случае крайней необходимости для неглубоких отверстий с небольшим диаметром. Нерентабельно.

Лучше использовать или стандартные свёрла по металлу с маркой стали Р6М5 или улучшенное - Р6М5К5.

Буква К в маркировке указывает, что это сплав с добавлением кобальта. На рынке можно встретить сверло, которое так и называется «Кобальтовое». За всех производителей ручаться не будем, лишь отметим, что отзывы по практическому применению в подавляющем большинстве случаев - положительные.

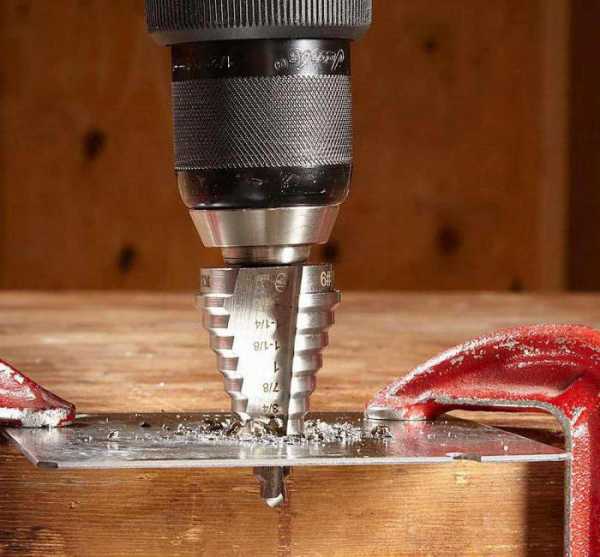

Как сверлить ступенчатым сверлом по металлу?

Ступенчатые свёрла универсальны – всего одним можно делать отверстия разного диаметра (от 2 до 40 мм). Наиболее эффективны они при работе с тонким металлом, когда нужно получить аккуратную кромку. Лучше фиксируются в патроне, их легче заточить, а потому при правильной эксплуатации служат дольше, но и стоят дороже обычных. В работе с ними принципы те же, но легче сверлить отверстия большого диаметра, чем обычными спиральными свёрлами.

Можно ли победитовым сверлом сверлить металл?

Принцип работы свёрл по металлу – резать, а с победитовой напайкой дробить материалы. Для этого лучше подходит кирпич, бетон, камень. Поэтому, как и говорилось выше, сверлом по бетону, конечно, можно сверлить металл, но оно быстро придёт в негодность и победитовая напайка разрушится.

Обороты

Чем больше диаметр отверстия? тем меньше должны быть обороты. Чем больше глубина? тем постепенно нужно уменьшать давление на дрель. При диаметре сверла до 5 мм крутящий момент не должен быть выше, чем 1200-1500 об/мин.

Как правильно сверлить: сверление дрелью от «а» до «я»

Соответственно, 10 мм в диаметре – не более 700 об/мин, 15 мм – 400 об/мин.

Чем сверлить отверстия в металле большого диаметра?

Как правило, большая часть дрелей для бытового использования мощностью от 500 до 800Вт, что позволяет сверлить отверстия диаметром до 10-12 мм. В металле толщиной до 2 мм с помощью ступенчатых свёрл можно делать отверстия до 40 мм. При толщине в 3 мм лучше подойдут биметаллические коронки.

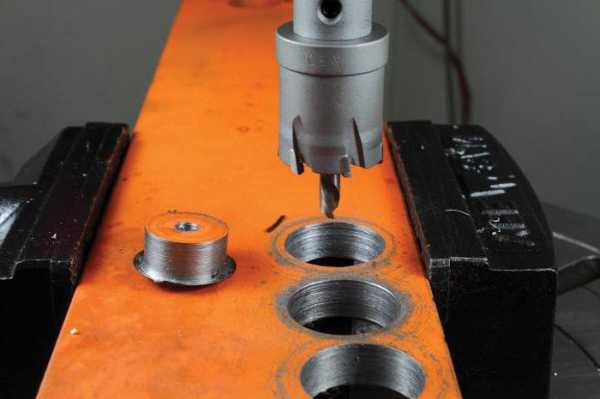

Биметаллическая коронка

При сверлении глубоких отверстий любым инструментом иногда может понадобиться магнит, чтобы извлечь стружку.

Процесс сверления металла

Особое внимание нужно уделить технике безопасности, обязательно берегите глаза от стружки, а если пойдёт перекос и заклинивание – тут же выключите дрель и переставьте крутящий момент на реверсивное движение.

В условиях отсутствия электричества или когда шум работающего инструмента может помешать окружающим (читайте : когда можно делать ремонт, чтобы не ссориться с соседями?)– идеальным решением при сверлении металла будет ручная механическая дрель, так называемый коловорот. Низкие обороты и давление, отсутствие перегрева, как раз то, что нужно. Конечно, есть и минусы – затраты по времени и быстрая утомляемость. Таким нехитрым «дедовским» способом можно сверлить отверстия диаметром до 10 мм.

Надеемся, наши советы будут вам полезны.

Дополнительная информация в этом видео.

Как правильно сверлить дрелью металл

Как просверлить отверстие в металле

Металлические изделия по сравнению с деталями из других материалов обладают повышенной твердостью и прочностью, поэтому для успешной работы с ними требуется соблюдение технологического процесса и применение качественного режущего инструмента.

Инструменты для сверлильных работ по металлу:

  • Электрическая или ручная дрель;
  • Спиральное сверло;
  • Кернер;
  • Молоток;
  • Защитные очки.

Сверла по металлу подбирают, исходя из диаметров отверстий и свойств обрабатываемого материала. Как правило, они изготовляются из быстрорежущих сталей, таких как Р6М5К5, Р6М5, Р4М2. Твердосплавные сверла используют для работы с чугуном, углеродистыми и легированными закаленными сталями, нержавейкой, а также другими труднообрабатываемыми материалами.

Мощность электродрели должна быть рассчитана на то, чтобы просверлить отверстие требуемого диаметра. Производители электроинструмента указывают соответствующие технические характеристики на изделии. Например, для дрелей мощностью 500…700 Вт максимальный диаметр сверления по металлу составляет 10…13 мм.

Различают глухие, неполные, а также сквозные отверстия. Они могут применяться для соединения деталей между собой посредством болтов, шпилек, штифтов и заклепок. Если отверстие сверлится с целью нарезания резьбы, стоит обратить особое внимание на выбор диаметра сверла. По причине его биения в патроне происходит разбивка отверстия, которую нужно учитывать. Ориентировочные данные представлены в таблице.

Чтобы уменьшить разбивку, сверление выполняют в два этапа: сначала сверлом меньшого диаметра, а затем основным.

Как сверлить металл дрелью?

Этот же метод последовательного рассверливания применяют, когда необходимо сделать отверстие большого диаметра.

Как правильно сверлить металл дрелью

Особенность сверления металла дрелью заключается в том, что необходимо вручную удерживать инструмент, придавать ему правильное положение, а также обеспечивать требуемую скорость резания.

После разметки обрабатываемой детали следует накернить центр будущего отверстия. Это предотвратит смещение сверла от заданной точки. Для удобства работы заготовку следует зажать в слесарных тисках или положить на подставку так, чтобы она заняла устойчивое положение. Сверло устанавливается строго перпендикулярно поверхности, которую нужно просверлить. Это важно, чтобы избежать его поломки.

При сверлении металла на дрель не нужно оказывать большого давления. Наоборот, оно должно уменьшаться по мере продвижения. Это предотвратит поломку сверла, а также уменьшит образование заусенцев на выходной кромке сквозного

sparkttk.ru

это вид механической обработки материалов. Технология сверления. Оборудование для сверления

Сверление - это один из видов механической обработки материала резанием. В этом методе используется специальный режущий инструмент - сверло. С его помощью можно сделать отверстие разного диаметра, а также глубины. Кроме того, имеется возможность создания многогранных отверстий с разным сечением.

Назначение операции

Сверление - это необходимая операция, если требуется получить отверстие в металлическом изделии. Чаще всего для сверления имеется несколько следующих причин:

  • требуется создать отверстие под нарезание резьбы, зенкерование, развертывание или растачивание;
  • необходимо разместить в отверстиях электрические кабели, крепежные элементы, продеть через них анкерные болты и т. д.;
  • отделение заготовок;
  • ослабить разрушающиеся конструкции;
  • в зависимости от диаметра отверстия, его можно использовать даже для закладки взрывчатки, к примеру, при добыче природного камня.

Данный список можно продолжать еще долго, но уже можно сделать вывод, что операция сверления - это одна из наиболее простых и в то же время довольно нужных и распространенных вещей.

Расходные материалы

Естественно, что для осуществления процесса сверления необходимо иметь сверла. В зависимости от этого расходника будет меняться диаметр отверстия, а также количество его граней. Они могут быть круглого сечения, а могут быть многогранными - треугольными, квадратными, пятигранными, шестигранными и т. д.

Кроме того, сверление - это операция, при которой сверло будет нагреваться до высоких температур. По этой причине необходимо точно подбирать качество этого элемента, основываясь на требованиях материала, с которым придется работать.

  • Довольно распространенный материал для производства приспособлений для сверления - углеродистая сталь. Элементы этой группы маркируются следующим образом: У8, У9, У10 и т. д. Основное предназначение таких расходников - это сверление отверстий в дереве, пластмассе, мягких металлах.
  • Далее идут сверла, изготовленные из низколегированной стали. Они предназначаются для сверления тех же материалов, что и углеродистые, но их отличие заключается в том, что у этой марки элементов повышено значение теплостойкости до 250 градусов по Цельсию, а также увеличена скорость сверления.

Улучшенные сверла

Имеется несколько типов сверл, которые предназначены для более качественных материалов:

  • Первый тип сверл изготавливается из быстрорежущей стали. Теплостойкость этих расходников намного выше - 650 градусов по Цельсию, а предназначены они для сверления любых конструкционных материалов в незакаленном состоянии.
  • Следующая группа - это сверла с твердыми сплавами. Применяются для того, чтобы делать отверстия в любых конструкционных незакаленных сталях, а также в цветном металле. Особенностью является то, что используется сверление на повышенных скоростях. По этой же причине теплостойкость повышена до 950 градусов по Цельсию.
  • Одни из наиболее стойких элементов - это сверла с боразоном. Применяются для работ с чугуном, сталями, стеклом, керамикой, цветными металлами.
  • Последняя группа - это сверла с алмазом. Применяются для сверления наиболее твердых материалов, стекла, керамики.

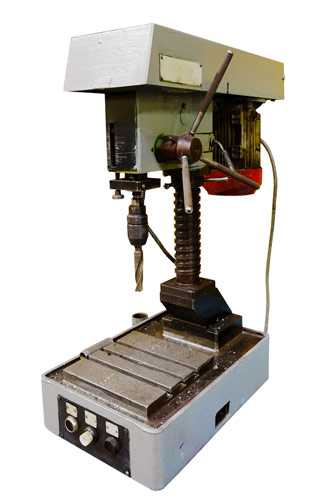

Типы станков для сверления

Для проведения операции сверления могут быть использованы следующие виды сверлильных станков:

  • Вертикальные и горизонтальные сверлильные устройства. Сверление отверстий для таких машин - основная операция.
  • Используются вертикальные и горизонтальные станки расточного типа. Сверление считается вспомогательными операциями для этих устройств.
  • Вертикальные, горизонтальные и универсальные станки фрезеровочного типа. Для этих агрегатов сверление также является второстепенной операцией.
  • Токарные и токарно-затыловочные станки. На первом типе устройств сверло является неподвижной частью, а вращается сама заготовка. Для второго типа устройства сверление не основная операция, а сверло является неподвижным элементом, как и в первом случае.

Это все типы сверлильных станков, на которых можно проводить все требуемые операции.

Ручные инструменты и вспомогательные операции

Для того чтобы облегчить процесс сверления, используются несколько вспомогательных операций. К ним можно отнести следующие:

  • Охлаждение. При сверлении используются разнообразные смазочно-охлаждающие вещества. К ним относится, например, вода, эмульсии, олеиновая кислота. Также могут быть использованы газообразные вещества, к примеру углекислый газ.
  • Ультразвук. Ультразвуковые вибрации, которые производит сверло, используются для увеличения производительности процесса, а также для усиления дробления стружки.
  • Подогрев. Для того чтобы улучшить сверление металла, имеющего высокую плотность, его предварительно разогревают.
  • Удар. Для работы с некоторыми поверхностями, например с бетоном, необходимо использовать ударно-поворотные движения, чтобы увеличить производительность.

Осуществлять эту процедуру можно не только на станках в автоматическом режиме, но и на ручном оборудовании. Ручное сверление предполагает использование таких инструментов, как:

  • Механическая дрель. Для сверления используется механическая сила человека.
  • Электрическая дрель. Может осуществлять обычное и ударно-поворотное сверление. Работает от электрической сети.

Виды процедуры и охлаждение

Имеется несколько основных видов сверления - это оборудование цилиндрических отверстий, многогранных или же овальных, а также рассверливание уже имеющихся цилиндрических отверстий для увеличения их диаметра.

Основная проблема, которая возникает в процессе сверления металла, - это сильный нагрев расходуемого элемента, то есть сверла, а также места проведения работ. Температура материала может достигать 100 градусов по Цельсию и больше. Если она дойдет до определенных значений, то возможно возникновение горения или плавки. Здесь важно отметить, что множество сталей, которые используются для производства сверл, теряют свою твердость при нагреве, из-за чего трение будет только увеличиваться, поэтому элемент, к сожалению, будет изнашиваться быстрее.

Для того чтобы бороться с этим недостатком, используют различные охлаждающие вещества. Чаще всего при вертикальном сверлении на станке имеется возможность организовать подачу охлаждающего вещества непосредственно к месту проведения работы. Если же она осуществляется с применением ручных приборов, то через определенный промежуток времени необходимо прерывать процесс и окунать сверло в жидкость.

Суть сверления

Технология сверления отверстий - это процесс образование канавок посредством снятия стружки в сплошном материале при помощи режущего инструмента. Данный элемент совершает вращательные и поступательные или же вращательно-поступательные движения одновременно, чем и образовывает отверстие.

Использование этого вида обработки материала используется для того, чтобы:

  • получить неответственные отверстия с низкой степенью точности и классом шероховатости, используемые для крепежных болтов, заклепок и т. д.;
  • получить отверстия под нарезание резьбы, развертывание и т. д.

Параметры обработки

Используя процедуру глубокого сверления или рассверливания можно получить отверстия, которые будут характеризоваться 10-й или 11-й степенью квалитета шероховатости поверхности. Если необходимо получить более качественное отверстие, то после завершения процесса обработки необходимо дополнительно зенкеровать и развертывать его.

Для того чтобы увеличить точность работы, в некоторых случаях можно прибегнуть к тщательному регулированию положения станка, правильно заточенному расходному элементу. Также применяется способ, при котором работа осуществляется через специальный прибор, повышающий точность. Данное устройство называется кондуктором. Также имеется разделение сверл на несколько классов. Бывают спиральные с прямыми канавками, перовые, используемые для глубокого или кольцевого сверления, а также центровочные сверла.

Описание конструкции сверла

Чаще всего для работы используется обычное спиральное сверло. Специальные используются намного реже.

Спиральный элемент представляет собой двузубую режущую деталь, которая включает в себя всего две основных части - это хвостовик и рабочая часть.

Если говорить о рабочей части, то ее можно разделить на цилиндрическую и калибрующую. На первой части сверла располагаются две винтовые канавки друг напротив друга. Основное предназначение этой части - это отвод стружки, которая выделяется во время работы. Здесь важно отметить, что канавки обладают правильным профилем, который обеспечивает правильное образование режущих кромок сверла. Кроме того, создается и необходимое пространство, которое нужно для отвода стружки из отверстия.

Технология сверления

Здесь важно знать несколько определенных правил. Очень важно, чтобы форма канавок, а также угол наклона между направлением оси сверла и касательной к ленте были такими, чтобы обеспечить легкий отвод стружки, при этом не ослабив сечения зубьев. Однако же здесь стоит отметить, что эта технология, а особенно числовые значения, будет заметно меняться в зависимости от диаметра сверла. Все дело в том, что увеличение угла наклона приводит к ослаблению действия сверла. Этот недостаток проявляется тем сильнее, чем меньше диаметр элемента. По этой причине приходится подстраивать угол под сверло. Чем меньше сверло - тем меньше угол, и наоборот. Общий угол наклона канавок составляет от 18 до 45 градусов. Если речь идет о сверлении стали, то необходимо использовать сверла с углом наклона от 18 до 30 градусов. Если отверстия делаются в хрупких материалах, например, как латунь или бронза, то угол сокращается до 22-25 градусов.

Принципы проведения работы

Тут важно начать с того, что в зависимости от материала инструмента будет меняться и скорость резания. К примеру:

  • Если сверление проводится с использованием элементов из инструментальной стали, то минимальная скорость составляет 25 м/мин, а максимальная - 35 м/мин.
  • Если механическая обработка осуществляется сверлами, принадлежащими к категории быстрорежущих, то минимальная скорость - 12 м/мин, а максимальная - 18 м/мин.
  • Если используются сверла их твердосплавных материалов, то значения равны 50 м/мин и 70 м/мин.

Здесь важно отметить, что технология сверления предполагает выбор скорости процедуры в зависимости от диаметра самого элемента и малой подачи (с увеличением диаметра растет и скорость).

Характерная особенность проведения работы - это использование стандартного угла при вершине для сверла, который равен 118 градусов. Если необходимо работать с сырьем, которое характеризуется высокой твердостью сплава, то угол нужно увеличить до 135 градусов.

Сохранность сверл

Одной из важных задач при проведении такого типа механической обработки стало то, что нужно сберечь режущие свойства расходника. Сохранность этих параметров напрямую зависит от того, какой способ эксплуатации был выбран и подходил ли он к данному материалу. Например, для того чтобы устранить поломку сверла на проходе, необходимо сильно уменьшать подачу в момент вывода сверла из отверстия.

Особое внимание технологии сверления нужно уделить в тех ситуациях, когда глубина отверстия превышает длину винтовой канавки расходника. В момент ввода сверла стружка все еще будет образовываться, а вот во время выхода ее уже не будет. Из-за этого сверла ломаются очень часто. Если никакого выхода из ситуации нет, то нужно периодически выводить сверло и вручную очищать его от ненужных элементов, то есть стружки.

Коронки для сверления

Для того чтобы проделать отверстие в определенном покрытии, необходимо использовать коронки. Однако и их тоже нужно выбрать правильно, основываясь на определенных параметрах. В настоящее время используется три основных вида материала для создания коронок - это алмаз, победит и карбидо-вольфрам. Особенностью алмазной коронки стало то, что она осуществляет безударное сверление. В таком случае получается более правильная геометрия отверстия.

Основными преимуществами алмазных насадок стало следующее: возможность резки железобетонных материалов, низкий уровень шума и пыли, отсутствие нарушения структуры конструкции, так как технология не использует ударное усилие.

fb.ru

Технология сверления

Сверление – это технологический процесс, предполагающий использование спиральных или других сверл. В результате применения этого режущего инструмента в заготовках или полуфабрикатах появляются отверстия заданного диаметра и требуемой глубины.

Во время сверления происходит образование стружки, которая представляет собой частицы металла, отделенные режущим инструментом.

При сверлении непосредственный процесс резания осуществляется с помощью комбинации двух движений режущего инструмента. Он перемещается по отношению к обрабатываемой детали поступательно вдоль оси вращения, на рабочей подаче.

Сверление на сегодняшний день является самым распространенным технологическим процессом, при помощи которого получают отверстия.

В общем объеме операций по механической обработке различных элементов конструкций, сверлению принадлежит довольно значительная доля. Дело в том, что в подавляющем большинстве деталей самых разнообразных машин и механизмов их конструкторами предусматривается наличие крепежных и посадочных отверстий.

Те отверстия, которые получают при помощи технологического процесса сверления, используются для того, чтобы через них соединять детали винтами, болтами, заклепками, шпильками и т.п., а также для того, чтобы производить в них нарезку резьбы.

Сверление сквозных и глухих отверстий

Если внимательно посмотреть на детали различных машин и механизмов, то выяснится, что в них наличествует по большей части два типа отверстий: сквозные и глухие. Первые, как нетрудно догадаться, проходят через всю толщу детали, а вторые заглубляются только на определенное расстояние.

Когда сверлятся сквозные отверстия, то режущий инструмент, в момент выхода перемычки сверла, сопротивление процессу резания снижается, а значит необходимо существенно уменьшить усилие подачи, иначе сверло может опуститься чрезмерно резко, «захватить» с собой значительный слой материала, заклинить и сломаться.

Риск, что произойдет именно так, особенно велик при сверлении тонких деталей, отверстий, которые располагаются друг по отношению к другу под прямым углом, а также прерывистых отверстий. Именно по этой причине сверление сквозных отверстий происходит следующим образом: если технологический процесс предусматривает высокую скорость подачи, то перед выходом сверла из отверстия она существенно уменьшается. В тех случаях, когда подача режущего инструмента осуществляется вручную, она производится плавно и осторожно.

Есть свои особенности и при сверлении глухих отверстий. Заключаются они в том, каким именно образом определяется, на какую именно глубину должно погружаться сверло. С точки зрения технологии, глухие отверстия сверлятся одним из трех основных способов:

1) В тех случаях, когда оборудование, на котором происходит сверление глухого отверстия, имеет функцию остановки подачи режущего инструмента по достижении им определенной глубины, то задействуется именно она. При этом просто выставляется то значение глубины, на которую следует произвести сверление.

2) В тех случаях, когда оборудование не располагает такого рода функционалом, то для зажима режущего инструмента чаще всего используют патроны, которые оснащены регулируемыми упорами. Именно по ним и выставляется необходимая глубина сверления.

3) В тех случаях, когда не требуется достижения высокой точности глубины сверления, а патрона с упором нет в наличии, то изготавливают специальное приспособление, которое имеет форму втулки определенной длины и устанавливается на сверле в качестве упора. Еще проще просто сделать на режущем инструменте метку (скажем, с помощью мела или карандаша), и сверло погружается в материал только до нее.

Рассверливание отверстий

Рассверливание представляет собой технологическую операцию, производимую для увеличения диаметра ранее просверленных отверстий до определенной величины. Оно производится с помощью сверла большего диаметра.

В тех случаях, когда мощности оборудования недостаточно для сверления отверстий большого диаметра, то эта операция происходит в несколько этапов. Именно тогда чаще всего и используется рассверливание. Обычно оно производится тогда, когда диаметр итогового отверстия превышает 25 миллиметров.

Сначала засверливается отверстие сверлом, диаметр которого равен половине толщины перемычки второго сверла, которое впоследствии и используется для рассверливания. Это необходимо для того, чтобы существенно снизить осевое давление на режущий инструмент. Что касается режимов резания, то при рассверливании они в большинстве случаев бывают такими же, что и при сверлении.

Сверление представляет собой технологический процесс, для которого используется специальный режущий инструмент. С его помощью создаются другие поверхности деталей, имеющие предварительно заданные размеры, форму и качество.







gk-drawing.ru

Глубокое сверление в металле - способы, инструменты, виды сверл

Сверление – процесс образования механическим путем отверстий посредством вращающихся механизмов. Отверстия подразделяют на обычные до 10 см и глубокие более 10 см. По способу сверления различают:
  • • кольцевое, позволяет высверлить плоскость в металлической детали, с погружным стержнем по центру, которое затем вынимается;
  • • сплошное, при котором весь спиливаемый материал превращает в стружку.
Сфера применения технологии глубокого сверления: создание гильз, металлических скорлуп, осей, втулок, цилиндров и валов. Особенно востребовано создание подобных деталей в машиностроении.

Особенности углубленной сверловки


Сверловкой углубленного характера принято считать углубление, диаметр которого в 5 раз превышает диаметр самого сверла. Способы сверления:
  • • с зафиксированным сверлом, когда осуществляется продольная подача на вращающуюся заготовку;
  • • с зафиксированной заготовкой;
  • • комбинированный метод, когда происходит одновременное вращение детали самого режущего инструмента.

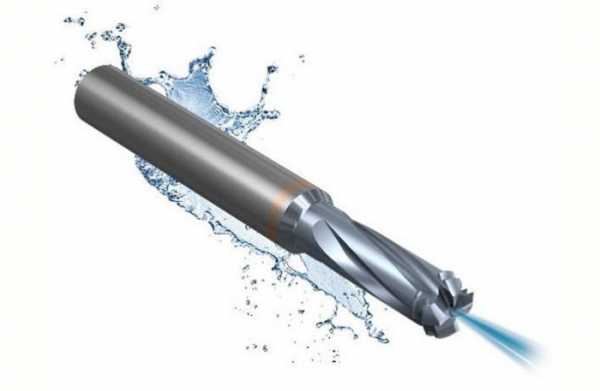

Технология в обязательном порядке предусматривает подачу под давлением смазочных жидкостей охлаждающего характера, маслонасосов. Тем самым уменьшается сила трения, происходит естественный отвод тепла и эффективно устраняется стружка. Для качественного сверления необходимо определить 2 главных параметра – скорость резания и вращение сверлильной части.

Какие сверла применяют для глубокого сверления


Обработка металлических изделий проводится спиральными, ружейными и эжекторными сверлами. Структура спиральных сверл предполагает наличие винтовых отверстий, по которым поступает охлаждающая жидкость. Инструмент используют в высококачественной обработке деталей, глубина – более 3 диаметров. Ружейные выполнены из стали, а на конце расположены твердосплавные пластины. Диаметр 8-30 мм, длинна до 1700 мм. Сверло не только режет по принципу пера, но и дополнительно устраняет всевозможные шероховатости поверхности. Эжекторные с конусообразной насадкой, предназначены для высокоскоростных отверстий диаметром до 20 мм.

p-z-o.ru

Как сверлить металл. Технология сверления отверстий в металле

Почему у одних сверление металла происходит быстро и без особых затруднений, а у других напоминает эпопею, сопровождающуюся сломанными и затупленными сверлами?

Выбор сверла

Сверление металлических деталей, как правило, выполняется с использованием спиральных сверл, имеющих две режущих кромки в рабочей части и две винтовые канавки для отвода стружки.

Наиболее распространенными являются сверла из стали Р6М5, сверла с кобальтом в маркировке имеют букву К (Р6М5К5), такой инструмент тупится медленнее, но и стоит дороже.

Более высокие показатели прочности имеют сверла с титановым напылением. От остального инструмента они отличаются покрытием желтого цвета.

Кроме спиральных сверл существуют еще ступенчатые, имеющие в продольном сечении вид елочки. Изготовленные из быстрорежущей стали, они имеют шаг 2 мм, что позволяет выполнять с их помощью в листовом металле отверстия диаметром от 4 до 36мм.

Смазка и охлаждение

В процессе сверления металла сверло под воздействием сил трения может сильно нагреваться. Из-за перегрева твердость сверла снижается и оно утрачивает свои режущие свойства.

Избежать этого можно, как путем охлаждения сверла, так и уменьшения силы трения. Для одновременной смазки и охлаждения сверла существуют специальные смазочно-охлаждающие жидкости и пастообразные составы.

Жидкую смазку перед началом работы наносят на сверло при помощи кисти или вводят масленкой в высверливаемое отверстие, пасту наносят на сверло непосредственно перед сверлением.

В домашних условиях в отсутствие специальных средств для смазки и охлаждения можно воспользоваться машинным маслом, сверление обычного серого чугуна выполняется «на сухую».

Технология сверления

Перед началом сверления обязательно нанесите в центре будущего отверстия небольшое углубление при помощи керна и молотка.

Это позволит избежать ухода в сторону сверла в начальной стадии его врезания в металл.

Под металлическую заготовку подложите обрезок доски соответствующего размера. Деталь будет меньше скользить, а края отверстия на выходе будут значительно чище.

Держите дрель так, чтобы сверло было расположено строго перпендикулярно к плоскости обрабатываемой детали. В противном случае сверло отклонится от намеченной оси, а тонкое и вовсе может сломаться.

Значительно облегчает работу использование специальной сверлильной стойки, проставки или направляющей.

На начальном этапе сверления нажатие на сверло должно быть еле ощутимым. По мере врезания сверла в металл нажим можно немного усилить.

Индикатором правильности выбора усилия для нажатия является выдаваемая сверлом стружка.

Мелкая крошка укажет на то, что нажим нужно увеличить, тонкая стружка засвидетельствует нормальную подачу, толстая же спиральная стружка – сигнал о необходимости уменьшить усилие на сверло.

Больше всего ошибок начинающие мастера допускают при выборе скорости сверления металла, устанавливая слишком высокую скорость вращения дрели. В итоге сверло перегревается, быстро тупится и становится непригодным для использования.

При сверлении металла сверлом диаметром 3-4 мм, скорость его вращения не должна превышать 1000 оборотов в минуту. С увеличением диаметра сверла обороты дрели должны пропорционально уменьшаться, доходя до 400 об/мин для сверл толщиной 13 мм и более.

Выполняя сквозное отверстие, особое внимание уделяйте финальной фазе сверления.

Сверло может зацепится боковыми резцами за заусенец, образовавшийся на выходе отверстия, что чревато внезапной блокировкой сверла или даже его переломом.

Всегда сопровождайте завершение процесса сверления уменьшением нажима на инструмент.

В случае необходимости выполнить отверстие большого диаметра, сначала произведите предварительное сверление с использованием сверла диаметром от 3 до 5 мм.

Затем рассверлите его 8 мм сверлом и лишь после этого креите в патроне электрической дрели сверло нужного диаметра.

Такой подход обеспечит более эффективную и быструю резку металла, уменьшив вероятность перекоса.

Удачи вам! Пусть у вас все получится!


goodmaster.com.ua

Как сверлить металл. Технология сверления отверстий в металле

Почему у одних сверление металла происходит быстро и без особых затруднений, а у других напоминает эпопею, сопровождающуюся сломанными и затупленными сверлами?

Выбор сверла

Сверление металлических деталей, как правило, выполняется с использованием спиральных сверл, имеющих две режущих кромки в рабочей части и две винтовые канавки для отвода стружки.

Наиболее распространенными являются сверла из стали Р6М5, сверла с кобальтом в маркировке имеют букву К (Р6М5К5), такой инструмент тупится медленнее, но и стоит дороже.

Более высокие показатели прочности имеют сверла с титановым напылением. От остального инструмента они отличаются покрытием желтого цвета.

Кроме спиральных сверл существуют еще ступенчатые, имеющие в продольном сечении вид елочки. Изготовленные из быстрорежущей стали, они имеют шаг 2 мм, что позволяет выполнять с их помощью в листовом металле отверстия диаметром от 4 до 36мм.

Смазка и охлаждение

В процессе сверления металла сверло под воздействием сил трения может сильно нагреваться. Из-за перегрева твердость сверла снижается и оно утрачивает свои режущие свойства.

Избежать этого можно, как путем охлаждения сверла, так и уменьшения силы трения. Для одновременной смазки и охлаждения сверла существуют специальные смазочно-охлаждающие жидкости и пастообразные составы.

Жидкую смазку перед началом работы наносят на сверло при помощи кисти или вводят масленкой в высверливаемое отверстие, пасту наносят на сверло непосредственно перед сверлением.

В домашних условиях в отсутствие специальных средств для смазки и охлаждения можно воспользоваться машинным маслом, сверление обычного серого чугуна выполняется «на сухую».

Технология сверления

Перед началом сверления обязательно нанесите в центре будущего отверстия небольшое углубление при помощи керна и молотка. Это позволит избежать ухода в сторону сверла в начальной стадии его врезания в металл.

Под металлическую заготовку подложите обрезок доски соответствующего размера. Деталь будет меньше скользить, а края отверстия на выходе будут значительно чище.

Держите дрель так, чтобы сверло было расположено строго перпендикулярно к плоскости обрабатываемой детали. В противном случае сверло отклонится от намеченной оси, а тонкое и вовсе может сломаться. Значительно облегчает работу использование специальной сверлильной стойки, проставки или направляющей.

На начальном этапе сверления нажатие на сверло должно быть еле ощутимым. По мере врезания сверла в металл нажим можно немного усилить.

Индикатором правильности выбора усилия для нажатия является выдаваемая сверлом стружка. Мелкая крошка укажет на то, что нажим нужно увеличить, тонкая стружка засвидетельствует нормальную подачу, толстая же спиральная стружка – сигнал о необходимости уменьшить усилие на сверло.

Больше всего ошибок начинающие мастера допускают при выборе скорости сверления металла, устанавливая слишком высокую скорость вращения дрели. В итоге сверло перегревается, быстро тупится и становится непригодным для использования.

При сверлении металла сверлом диаметром 3-4 мм, скорость его вращения не должна превышать 1000 оборотов в минуту. С увеличением диаметра сверла обороты дрели должны пропорционально уменьшаться, доходя до 400 об/мин для сверл толщиной 13 мм и более.

Выполняя сквозное отверстие, особое внимание уделяйте финальной фазе сверления. Сверло может зацепится боковыми... Далее

subscribe.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
