Трансформаторы тока ТФЗМ

Товар сертифицирован

Выберите город:МоскваЕкатеринбургНовосибирскЛипецкНижний НовгородУфаСанкт-ПетербургВоронежРостов-на-ДонуСамараПермьКазаньТюменьОмскАстраханьСургутВолгоградКалининградВладивосток

Транспортной компанией

Доставка в Москву от 1-2 дней

Стоимость доставки: 2910 ₽*

*Ориентировочная стоимость за 1кг (куб.м)

Гарантия и сервис

Гарантия 12 месяцев

Связаться с нашим менеджером и сообщить о неисправности

  • Описание
  • Характеристики
  • Отзывы(0)

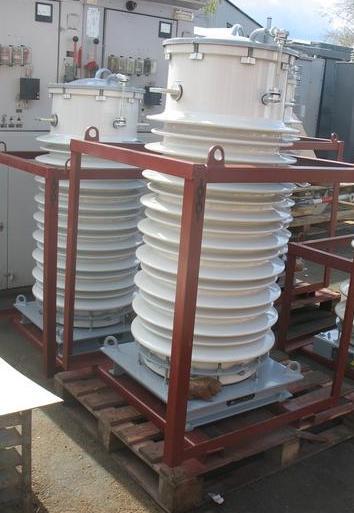

Трансформаторы тока ТФЗМ относятся к устройствам наружного использования, которые устанавливаются в распределительных системах открытого типа. С помощью этих маслонаполненных измерительных трансформаторных систем осуществляется передача сигналов измерительным приборам в процессе их функционирования. Также трансформаторы этого типа применяются в составе устройств управления и защиты электрифицированного оборудования, которое функционирует под напряжением от 33 до 500 кВ (переменный ток ν=50 Гц/60 Гц).

Виды трансформаторов

ТФЗМ-трансформаторы могут производиться в виде однокаскадных или двухкаскадных систем, использующих в качестве внешней изоляции фарфоровую покрышку. Первый вариант трансформаторной системы рассчитан на напряжения от 35 до 220 кВ, а второй – на рабочее напряжение 0,5 МВ.

Особенности конструкции

В качестве защитной внешней изоляции трансформаторных систем предложенного типа используется фарфоровая крышка, которая внутри заполнена трансформаторным маслом.

Трансформатор владеет одной измерительной обмоткой и одной, двумя или тремя вторичными обмотками. Модификация с одной вторичной обмоткой относится к измерительным трансформаторам, а те которые имеют несколько вторичных обмоток, являются трансформаторами защиты оборудования. Используемые обмотки являются обмотками звеньевого вида с главной изоляцией, выполненной в виде промасленной бумаги. ТФЗМ могут иметь один или несколько коэффициентов трансформации, которые получаются путем изменения количества витков в первичной или вторичной обмотке.

Рис. 1. Габариты трансформатора

Эксплуатационные условия

Трансформаторы предложенной серии могут производиться в трех климатических исполнениях – ХЛ1, Т1 и У1, что предусматривает возможным эксплуатировать устройства в температурных режимах от -600С до +500С. Показатель влажности воздушной среды может составлять 80% при Т=+200С, а максимальная скорость ветра – 60 м/сек. Допускается расположение трансформаторов над условной линией моря не выше 1000 метров.

Технические характеристики ТФЗМ

Возможная величина номинального первичного тока: от 15А до 2кА
Значение номинального вторичного тока: 5,0А
Поддерживаемые классы точности: 0,2 / 0,5 / 0,2S / 0,5S / 5P / 10P
Возможное число защитных обмоток:
1 либо 2
Число измерительных обмоток: 1
Значение тока термической устойчивости: от 0,7 до 55кА
Показатели тока электродинамической устойчивости: от 3 до 141кА
Общий вес трансформатора с маслом: 200 или 330кг

Рекомендуемое оборудование и аналоги

  • Под заказ

    Трансформатор тока ТЗЛУ-70

    Купить

  • Под заказ

    Трансформатор тока Т-0,66

    Купить

  • Под заказ

    Трансформаторы ЗНМИ

    Купить

  • Под заказ

    Трансформаторы ТО-0,72 и ТОШ-0,72 У2 Н

    Купить

  • Под заказ

    Трансформатор ТИОГ-100

    Купить

  • Под заказ

    Трансформатор напряжения IVS1-1.

    1.1

    Купить

  • Под заказ

    Трансформатор абонентский ТАПВ – 10 С/25 С

    Купить

  • Под заказ

    Трансформатор напряжения IVD1-1.1.1

    Купить

  • Под заказ

    Трансформатор ТСУ

    Купить

  • Под заказ

    Трансформатор тока ТОЛУ-10-3

    Купить

  • Под заказ

    Трансформатор ТСЗМ 1,6-74 Ом5 (ном.напряж. 380/220/230/133)

    Купить

  • Под заказ

    Трансформаторы ТСП, ТСП 1

    Купить

  • Под заказ

    Трансформатор тока ТОЛУ-10-1

    Купить

  • Под заказ

    Трансформаторы НКФ, НКФ-М

    Купить

  • Под заказ

    Трансформаторы тока СТ

    Купить

  • Под заказ

    Дроссель-трансформатор

    Купить

  • Под заказ

    Трансформатор тока ТЗЛУ-125

    Купить

  • Под заказ

    Трансформаторы тока ТОЛК6

    Купить

  • Под заказ

    Трансформаторы Т-20-220-50, ТШ4,Т-30-220-50,ТШ6

    Купить

  • Под заказ

    Трансформаторы напряжения 3 IVS1…, 3 IVS1F

    Купить

Трансформатор измерительный ТФЗМ

    org/BreadcrumbList”>
  1. Вы здесь:
  2. Главная
  3. Оборудование
  4. Прочие трансформаторы: ТФЗМ, НКФ, НАМИ, ЗНОМ, ЗНОГ, ТОЛ
  5. Трансформатор измерительный ТФЗМ

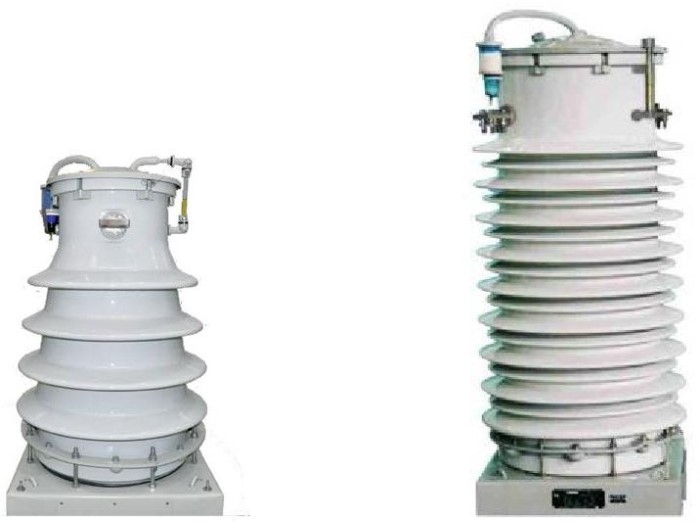

Трансформатор измерительный ТФЗМ 35, ТФЗМ 110, ТФЗМ 220

Трансформатор ТФЗМ предназначен для наружной установки в открытых распределительных устройствах для передачи сигнала измерительной инфор­мации измерительным приборам и устройствам защиты и управления в уста­новках переменного тока частоты 50 или 60 Hz.

 Номинальные значения климатических факторов:

– высота над уровнем моря до 1000 m;

–  верхнее  и эффективное значения температуры окружающего воздуха

 для трансформатора климатических исполнений соответственно:

–    45 °С и 40 °С – У1; 50 °С и 50 °С – Т1; 40 °С и 40 °С – ХЛ1;

– нижнее значение температуры окружающего воздуха для трансформа­тора климатических исполнений:

минус 50 °С-У1; минус 10 °С-Т1; минус 60°С- ХЛ1;

– тяжение проводов (в горизонтальном направлении в плоскости выводов первичной обмотки) для трансформаторов на класс напряжения:

  • 33 . ..35 kV до 500N;
  • ..220kV до 1000N;
  • 500kV до 1500N;

–    скорость ветра не более 40 m/s (50 m/s – для ТФЗМ 132Б-ГП  и ТФЗМ 500Б-Т1).

Для ТФЗМ 220Б-IIТ1:

  • среднегодовое значение относительной влажности, %     – 80 при 27 °С
  • верхнее значение относительной влажности, % -100 при 35 °С
  • сейсмостойкость   – 8 баллов по шкале MSK-64

Основные параметры

По согласованию с заказчиком трансформатор может быть изготовлен в классе точности 0,2; 0.2S; 0,5; 0,5S; 1; 5Р;10Р.

Номинальная нагрузка вторичных обмоток может изменяться в соответ­ствии с ДСТУ ГОСТ 7746-2003 и ГОСТ 7746-2001.

Технические характеристики

  • Номинальные значения климатических факторов приведены в раз­деле 1.1.2.
  • Окружающая среда должна соответствовать типу атмосферы I или II по ГОСТ 15150-69.
  • Трансформаторы должны соответствовать требованиям ГОСТ 1516. 1-76 в части стойкости изоляции первичной обмотки к тепловому пробою.
  • Изоляция обмоток бумажно-масляная звеньевого типа.
  • Размеры первичных выводов приведены на рисунках в приложении.
  • Допускается длительная перегрузка трансформаторов по току на 20 % больше номинального значения при температуре окружающего воздуха не выше 20°С для всех типов и климатических исполнений трансформаторов.
  • Номенклатура
  • Технические характеристики
  • Сертификаты
  • Фото продукции
  • ТФЗМ 35
  • ТФЗМ 110
  • ТФЗМ 220

проверить наличие на складе

Previous Next



Типоисполнение трансформаторов

Напряжение, кВ

Номинальный класс точности вторичной обмотки

Клима-тичес-кие испол-нения и кате-гория разме-щения

Номинальная предельная кратность обмоток для защиты в классе точности 10Р

Номинальная вторичная нагрузка S2ном с коэффициентом мощности cosj

2 = 0,8 В·А

Количество вторичных обмоток

Номи-нальная частота, Гц

номи-наль-ное
Uном

наи-боль-шее рабо-чее
Uнр

для изме-рений

для защи-ты

2И1–2И2

3И1–3И2

4И1–4И2

обмотка для измерений в классе точности 0,5 1И1–1И2

обмотка для защиты в классе точности 10Р

для изме-рений

для защи-ты

2И1–2И2

3И1–3И2

4И1–4И2

ТФЗМ33А Т1*

33

40,5

0,5

10Р

Т1

20

20

–

30

30

30

–

1

2

50
или
60

ТФЗМ35А У1

35

У1

28

–

50

20

–

1

ТФЗМ35А ХЛ1

ХЛ1

ТФЗМ35Б-I У1

У1

20

20

30

30

30

2

ТФЗМ35Б-II У1

18

18

50

50

ТФЗМ66В Т1

66

72,5

Т1

24

24

30

30

ТФЗМ110Б-I У1

110

126

У1

20

20

ТФЗМ110Б-I ХЛ1

ХЛ1

ТФЗМ110Б-III У1

У1

30

30

20

20

20

ТФЗМ110Б-III ХЛ1**

ХЛ1

ТФЗМ110Б-IV У1***

У1

20

20

20

30

30

30

3

ТФЗМ110Б-IV ХЛ1***

ХЛ1

ТФЗМ110Б-IY Т1***

Т1

ТФЗМ132Б Т1

132

145

24

24

–

30

–

2

ТФЗМ150А-I У1

150

172

У1

15

15

15

40

50

50

50

3

ТФЗМ150Б-I У1

ТФЗМ150Б-II У1

30

25

25

30

ТФЗМ150Б-III Т1

T1

15

15

15

40

ТФЗМ220Б-I Т1

220

252

0,5

10Р

16

16

12

–

30

ТФЗМ220Б-II Т1

ТФЗМ220Б-III У1

У1

15

15

10

ТФЗМ220Б-III ХЛ1

ХЛ1

ТФЗМ220Б-IV У1

У1

25

25

20

30

ТФЗМ220Б-IV ХЛ1

ХЛ1

ТФЗМ500Б-I У1

500

525

У1

18

18

18

75

75

75

ТФЗМ500Б-I ХЛ1

ХЛ1

ТФЗМ500Б-II У1

У1

ТФЗМ500А-II Т1

Т1

12

12

12

ТФЗМ500Б-II Т1
