15651-12: TG 145/170/245/362/420 Трансформаторы тока

Назначение

Трансформаторы тока TG 145/170/245/362/420 предназначены для передачи сигналов измерительной информации измерительным приборам и/или устройствам защиты и управления, применяются в установках переменного тока промышленной частоты. Трансформаторы используются в электросетях 110-330 кВ.

Описание

Принцип действия основан на явлении взаимной индукции, выходной ток вторичных обмоток практически пропорционален первичному току и относительно сдвинут по фазе на угол, близкий к нулю. Трансформаторы тока TG 145/170/245/362/420 являются масштабными преобразователями. Сердечники и вторичные обмотки расположены в верхней части внутри корпуса из алюминиевого сплава, который смонтирован на изоляторе из высокопрочного фарфора или композиционного материала. Высоковольтная изоляция внутри обеспечивается за счёт элегазовой смеси, давление которой контролируется манометром, снабженным сигнализирующими и отключающими контактами, срабатывающими при отклонении давления от нормы. Защита от возможного повышения внутреннего давления обеспечивается за счет предохранительного клапана. Первичная обмотка выполнена в виде токоведущих шин, проходящих сквозь тороидальные сердечники с вторичными обмотками. Выводы вторичных обмоток пропущены через опорную трубу и подключены к клеммам контактной коробки на раме основания трансформатора. Различные комбинации коммутации внешних и внутренних шин дают возможногсть менять коэффициент трансформации. Выводы вторичных обмоток в клеммной коробке закрыты крышкой, которая пломбируется для предотвращения несанкционированного доступа.

Технические характеристики

Номинальные первичные токи, А	100 – 4000
Номинальные вторичные токи, А	5; 1
Наибольшие рабочие напряжения, кВ	От 126 до 363
Параметры обмоток для измерений:
Классы точности	0,2s; 0,2; 0,5s; 0,5; 1,0
Коэффициенты безопасности	5; 10
Номинальные нагрузки, В-А	От 2 до 60
Параметры обмоток для защиты:
Классы точности	5Р, 10P
Предельная кратность	От 10 до 40
Номинальные нагрузки, В-А	От 2 до 60
Номинальная частота, Гц	50
Масса не более, кг	От 200 до 1350
Габаритные размеры (ВхШхГ), мм	от 2020х840х430 до 5650х1200х880
Климатическое исполнение по ГОСТ 15150-69 УХЛ1.

Знак утверждения типа

Знак утверждения типа наносится на табличку трансформатора и на паспорт -типографским способом.

Комплектность

Трансформатор тока TG 145/170/245/362/420 – 1 шт.

Руководство по эксплуатации – 1экз.

Паспорт – 1 экз.

Поверка

Осуществляется по ГОСТ 8.217-2003 ” ГСИ. Трансформаторы тока. Методика поверки”. Основные средства поверки: Трансформаторы тока эталонные ИТТ-3000.5 (номинальный первичный ток от 1 до 3000 А, относительная погрешность ± 0,05 %), -Прибор сравнения КНТ-03, погрешность напряжения ± (0,001+0,03хА) %, угловая погрешность ±(0,1+0,03хА) мин, где А-значения измеряемой погрешности.

Сведения о методах измерений

Сведения приведены в руководстве по эксплуатации «Трансформаторы тока TG 145/170/245/362/420» фирмы «ABB S.p.A. Power Product Division – Unita operative Adda-HV», Италия.

Нормативные документы, устанавливающие требования к трансформаторам тока TG 145/170/245/362/420

ГОСТ 7746-2001 “Трансформаторы тока. Общие технические условия”.

ГОСТ 8.217-2003 “Трансформаторы тока. Методика поверки”.

TG – высоковольтные элегазовые трансформаторы тока | ТТ и ТН

500кВ
330кВ
220кВ
110кВ
трансформатор
ТТ
справка
150кВ
ABB

1. Общие положения

Трансформаторы тока TG предназначены для наружной установки в условиях умеренного и холодного климата
ТТ соответствуют международным и российским стандартам
Сборка ТТ производится в соответствии с итальянскими стандартами ISPESL
Обладают высокой стойкостью к воздействию окружающей среды благодаря горячему цинкованию стальных деталей и специальному покрытию деталей из алюминиевых сплавов
Контроль уровня давления осуществляется при помощи денсиметра, снабжённого сигнализирующими и отключающими контактами, срабатывающими при снижении и повышении давления
Характеризуется отсутствием частичных разрядов
Просты в эксплуатации и обладают повышенной надёжностью

2.

Описание

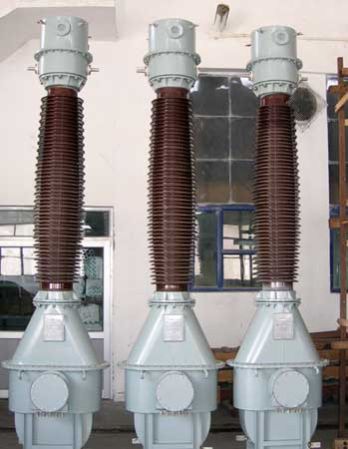

Трансформаторы тока (ТТ) типа TG являются развитием ТТ типа Т 145-420, которые выпускались в течение длительного периода. в новой конструкции были сохранены архитектура, электромагнитная система и способ переключения коэффициента трансформации, а вместо бумажно-масляной изоляции был применен элегаз.
ТТ состоит из металлического основания, фарфорового опорного изолятора и головной части.
В основании расположена коробка выводов вторичных обмоток, контактный денсиметр, наполнительный клапан и предохранительное устройство для защиты от скачкообразного повышения давления внутри аппарата.

Опорный изолятор выполняется из высокопрочного фарфора, отвечающего наиболее жёстким механическим требованиям (CENELEL/ANSI/ISPESL).
В головной части расположены:

внутренние и внешние шины первичной обмотки, которые при помощи перемычек могут быть соединены на разный коэффициент трансформации;
тороидальные магнитопроводы с равномерно распределёнными вокруг них вторичными обмотками.

Для оптимального распределения электрического поля применены экраны.

3. Основные особенности

Основание

Основание изготовлено из алюминиевого листа. На нем смонтированы опорная труба, поддерживающая основные элементы, коробка вторичных выводов и предохранительный клапан.

Изолятор

Изолятор выполняется из высокопрочного фарфора, отвечающего наиболее жёстким механическим требованиям (CENELEL/ANSI/ISPESL).

По требованию заказчика, возможно использование вместо фарфора кремний-органической резины армированной стекловолокном.

Токоведущий контур и головная часть

Головная часть отлита из специального лёгкого сплава, в котором полностью отсутствуют поры, что обеспечивает хорошее уплотнение элегаза.

Она содержит:

канал первичных обмоток с шинами
тороидальные сердечники
вторичные обмотки равномерно распределённые вокруг сердечников
внутренние экраны, предназначенные для оптимизации продольного распределения электрического поля.
на поверхности головной части расположены внешние шины.

4. Система производства

Внедрение ТТ типа TG было связано с применением соответствующей системы производства. Сборка производится в новом цехе, который был спроектирован с учётом опыта производства как ТТ с бумажно-масляной изоляцией, так и элегазовых выключателей и КРУ.

Приняты те же самые методы испытаний на герметичность повышенным давлением. Прецизионные испытания производятся с помощью автоматического пульта управления. Имеется специальное помещение для испытаний на частичные разряды, расположенное рядом с цехом. Уровень электрических помех в этом помещении менее 2 пК.

Весь производственный комплекс ABB ADDA действует в соответствии со стандартами ISO 9001/EN 29001 с акредетацией независимой организации (сертификат C29 N 9105 ABBA).
Это означает, что все стадии изготовления TT типа TG, от закупки материалов до поставки, включая проектирование, проводятся согласно вышеупомянутым стандартам ISO/EN.

5. Номинальные уровни изоляции

Тип трансформатора тока	Номинальное (наибольшее) напряжение системы, кВ	Испытательное напряжение, кВ
		1-минутное выдерживаемое напряжение промышленной частоты	Выдерживаемое импульсное напряжение (волна 1,2/50 мксек)
TG 145 TG 170 TG 245 TG 420 TG 500	110(145) 150(170) 220(245) 330(420) 500	275 325 460 630 680	650 750 1050 1050 1550

Технические данные (стандарт МЭК)

Таблица 2

Номинальный первичный ток, Iн1, А # ###			Номинальный односекундный ток термической стойкости, Iт , кА ##
1	2	3	1	2	3
150	150 – 300	150-300-600	31,5	31,5	31,5
200	200 – 400	200-400-800	31,5	31,5	31,5
250	250 – 500	250-500-1000	31,5	31,5	31,5
300	300 – 600	300-600-1200	31,5	31,5	31,5
400	400 – 600	400-800-1600	31,5* / 50 **	31,5* / 50 **	31,5* / 50 **
800	800 – 1600	800-1600-3200	50	50	50

* TG 145 – 170
* TG 245

# – Номинальный длительный ток (по нагреву) = 1,2×Iн1

## – Ток динамической устойчивости I=2,5×Iт

### – Номинальный вторичный ток I=5 или 1 А

Характеристики обмоток

Таблица 3

Вторичная обмотка	Класс точности	Коэффициент безопасности приборов	Номинальная предельная кратность	Номинальная вторичная нагрузка, ВА при cos=0. 8
Обмотка №1 – для измерений	0,2 или 0,5	10	–	от 15 до 30
Обмотка №2 и №3 – для защиты	5Р или 10Р	–	10, 15 или 20	от 15 до 60

По требованию заказчика возможно изготовление трансформаторов тока с другим количеством и другими характеристиками вторичных обмоток

Назад
Вперед

Вы здесь:
Главная
org/ListItem”> Инфо
ТТ и ТН
TG – высоковольтные элегазовые трансформаторы тока

Читать также:

Длительно допустимый ток для СПЭ-кабелей АББ на 110-550 кВ с медной жилой 1200 мм.кв. и более, сечение экрана 95 мм.кв.
Длительно допустимый ток для СПЭ-кабелей АББ на 110-550 кВ с алюминиевой жилой, сечение экрана 95 мм.кв.
Кабельные системы с СПЭ-изоляцией АББ
EXLIM P
Основные данные повышающих трансформаторов

TG – Трансформаторы тока высокого напряжения с элегазовой изоляцией – 72,5 – 800 кВ – ABB AG – Каталоги в формате PDF | Техническая документация

Добавить в избранное

Выдержки из каталога

Высоковольтные изделия TG Высоковольтные трансформаторы тока с элегазовой изоляцией 72,5 – 800 кВ Мощность и производительность для лучшего мира1

Описание Газоизолированные преобразователи напряжения и тока 72,5 – 800 кВ – Для наружной установки – Компоненты из черных металлов с горячим цинкованием – Прокладки из синтетического каучука, устойчивые к гексафториду серы и не подверженные температурным колебаниям – Отсутствие частичных разрядов – Конструкция в соответствии с итальянскими стандартами ISPESL – Электрическая сигнализация низкого давления газа – Конструкция в соответствии с IEC Стандарты 60044-1 – Диапазон температур: от -60 °C до +55 °C 2

Трансформаторы тока типа ТГ являются производными от трансформаторов типа Т 145-420, которые уже давно производятся. Их архитектура, электромагнитные размеры и первичные и вторичные передаточные устройства остаются прежними. Как и прежде, сердечники и вторичные обмотки располагаются вверху, в головке ТТ. Изоляция высокого напряжения полностью выполнена в элегазе, а не в бумажном масле. Это решение дает значительные и многочисленные преимущества: – качество диэлектрика больше не зависит от сложных и длительных процедур, за которыми следуют точные проверки. В…

Основные характеристики Опорная плита Опорная плита состоит из специальной отливки из легкого сплава. С помощью трубы он поддерживает токоведущую часть трансформатора, закрывает опорный изолятор снизу и включает в себя клеммную коробку вторичной обмотки, заправочный клапан и плотномер. Изолятор может быть изготовлен из высокопрочного фарфора или из композитного материала с накладками из силиконовой резины. Оба типа соответствуют самым строгим механическим требованиям (стандарты CENELEC-ANSI-ISPESL). Головка и токоведущие части Металлическая головка трансформатора отлита из специального сплава с использованием специальной. ..

Производственные системы Преимущество, полученное в результате выбора конкретной конструкции трансформаторов тока TG, было дополнительно увеличено за счет использования подходящих производственных систем. Сборка осуществляется в специально оборудованном цеху, спроектированном с учетом как опыта, накопленного в области трансформаторов с бумажно-масляной изоляцией, так и элегазовых выключателей и аппаратов с металлической оболочкой. В частности, применяются те же процедуры для испытаний на давление и герметичность. Проверка класса точности сердечников осуществляется на автоматизированных стендах. Специальная лаборатория с…

-0 F- 5 G H 2 3 4 o < -11 8 4 x 023 -E--D- 7 10 -6 9- -L-1800- A B C D E F G H SF6 Вес A B C D E F G H L SF6 Вес TG мм мм мм мм мм мм мм мм кг кг ТГ мм мм мм мм мм мм мм мм мм кг кг 550 5825 5030 4656 530 470 866 660 640 50 1000 800 7940 6945 6420 795 680 1055 840 790 470 90 1500 1 Первичный стержень 2 Алюминий головка из сплава 3 Клеммы 4 Изолятор 5 Устройство сброса давления 6 Плотномер 7 Кран для заполнения элегазом 8 Винт заземления 9 Ввод низковольтного кабеля 10 Вторичная клеммная коробка 11 Основание 7
